Предохранители и реле ВАЗ 2110, 2111, 2112
Блок реле и предохранителей автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен слева от рулевой колонки в приборной панели (чтобы получить к нему доступ, нажмите кнопку фиксатора и потяните блок вниз).
Расположение предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

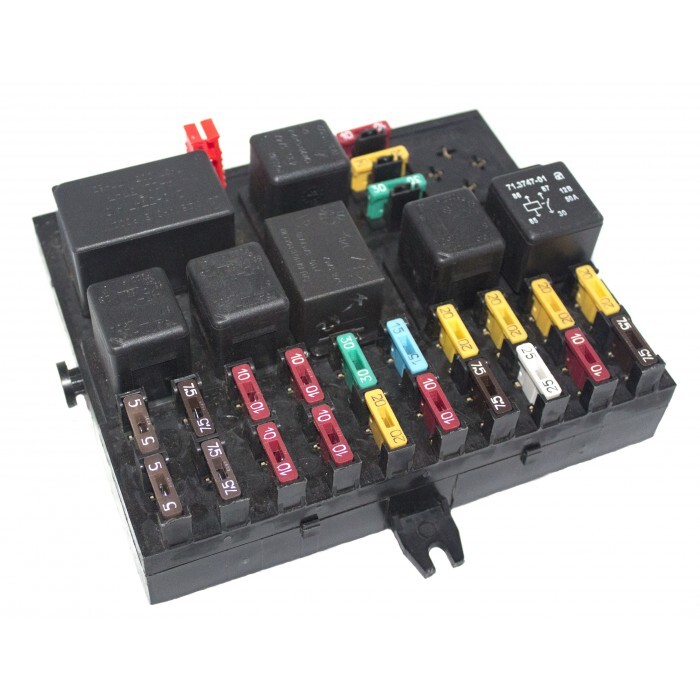

Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:
Читайте также: Предохранители и реле Nissan Pathfinder.
| Реле/предохранитель №. | Транскрипт |
| K1 | Реле контроля лампы |
| К2 | Реле стеклоочистителя ветрового стекла |
| К3 | Реле для указателей поворота и аварийных огней |
| К4 | Реле для переключения ближнего света |
| К5 | Реле заднего хода фар |
| К6 | Вспомогательное реле |
| К7 | Реле обогрева заднего стекла |
| К8 | Реле противотуманных фар |
| F1-F20 | Предохранители |
Расшифровка предохранителей:
| Номер | Ток, A | Описание предохранителей |
| F1 | 5 | Лампочки освещения номерного знака. Лампы подсветки приборов. Проверьте лампу подсветки маркера. Лампочка освещения багажного отделения. Лампа освещения левого маркера. |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний свет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Двигатели подъема дверей |
| F6 | 15 | Переносная лампа (розетка) |
| F7 | 20 | Двигатель вентилятора охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты) |
| F9 | 20 | Клапан рециркуляции*. Омыватели и стеклоочистители ветрового стекла и фар (предохранитель стеклоочистителя). Реле обогрева заднего стекла (катушка). |
| F10 | 20 | Запасная страница |
| F11 | 5 | Лампы правых боковых габаритных огней |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 | Правая фара (дальний свет). Лампа дальнего света |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электрический подогрев сидений. Замок багажного отделения |
| F16 | 10 | Реле указателей поворота и предупредительных огней (в режиме предупредительных огней). Световой индикатор предупреждения об опасности |
| F17 | 7,5 | Лампа внутреннего освещения. Одиночная лампочка. Лампочка выключателя зажигания. Стоп-лампа. Часы (или бортовой компьютер) |
| F18 | 25 | Лампочка для перчаточного ящика. Управление отопителем (предохранитель отопителя). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. |
| F19 | 10 | Разблокировка дверного замка. Реле для контроля эффективности ламп стоп-сигналов и габаритных огней. Указатели поворота с контрольными лампами. Реверсивные лампочки. Обмотка возбуждения генератора переменного тока. Дисплей для бортовой интегрированной системы управления*. Панель приборов. Часы (или бортовой компьютер). |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
* Предохранитель противотуманных фар расположен в салоне автомобиля, в самом углублении приборной панели за монтажным блоком.
** Предохранитель центрального замка расположен за блоком предохранителей в пластиковой коробке.
***Дополнительные реле и предохранители расположены в салоне на правой стороне приборной панели, за боковой планкой, закрепленной двумя винтами.
Все дополнительные предохранители на 15 А
| Реле/предохранитель №. | Транскрипт |
| 1 | Модуль зажигания, контроллер |
| 2 | Клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрев), датчик расхода воздуха |
| 3 | Реле топливного насоса, предохранитель бензонасоса, форсунки |
| 4 | Реле электрического вентилятора (дополнительное реле) |
| 5 | Реле бензонасоса (дополнительное реле) |
| 6 | Главное реле (реле зажигания) |
Последовательность нумерации и цвета свечных проводов
Принципиальная схема блока реле и предохранителей ВАЗ 2110-11-12
(Внешняя цифра в обозначении кабельного наконечника — это номер клеммы, а внутренняя цифра — кодовый номер разъема):
Реле/предохранитель №. | Транскрипт |
| К1 | Реле контроля лампы (контактные перемычки, установленные вместо реле, показаны внутри) |
| К2 | Реле стеклоочистителя ветрового стекла (реле стеклоочистителя) |
| К3 | Реле для указателей поворота и аварийных огней |
| К4 | Реле для переключения ближнего света |
| К5 | Реле заднего хода фар |
| К6 | Вспомогательное реле |
| К7 | Реле обогрева заднего стекла |
| К8 | Запасное реле (не устанавливается на ВАЗ 2110) |
Таблица соединений внешнего монтажного блока
| Pad | № | Цвет | Электрические цепи |
| Ш1 | 1 | HH | Противотуманная фара (слева) |
| 2 | GP | Двигатель с блокировкой заслонок, подогрев сидений | |
| 3 | Р | Реле блокировки дверей | |
| 4 | О | Реле электрического стеклоподъемника | |
| 5 | WD | Реле противотуманных фар | |
| 6 | Ж | Противотуманная фара (справа) | |
| 7 | MS | Реле электрического стеклоподъемника | |
| 8 | — | Резерв | |
| Ш2 | 1 | — | Резерв |
| 2 | — | Резерв | |
| 3 | — | Резерв | |
| 4 | Ч | Вес » — « | |
| 5 | WD | Фонарь концевой разметки (левый задний) | |
| 6 | БК | Выключатель наружного освещения | |
| 7 | — | Резерв | |
| 8 | HH | Лампы подсветки номерного знака, подсветка приборов выключена | |
| 9 | KP | Маркерный фонарь (правый задний) | |
| 10 | К | Передний маркер (справа) | |
| 11 | РГ | Электронный мотор стеклоочистителя, переключатель стеклоочистителя и омывателя. | |
| 12 | З | Выключатель наружного освещения | |
| 13 | ОП | Выключатель противотуманного света | |
| 14 | PE | Выключатель аварийной сигнализации | |
| 15 | — | Резерв | |
| 16 | GP | Выключатель зажигания (кл. 15), главный выключатель | |
| 17 | Р | Выключатель стеклоочистителя и омывателя ветрового стекла | |
| 18 | JP | Выключатель управления фарами | |
| 19 | — | Резерв | |
| 20 | — | Резерв | |
| 21 | Ж | Маркерная лампа конечной линии (слева) | |
| Ш3 | 1 | MF | Центральный свет (левая фара) |
| 2 | — | Резерв | |
| 3 | С | Центральный фонарь (правый фонарь) | |
| 4 | Р | Генератор (кл. 30) | |
| 5 | К | Генератор (кл. 30) | |
| 6 | К | Генератор (кл. 30) | |
| Ш4 | 1 | PP | Бортовая система индикации |
| 2 | GO | Выключатель аварийной сигнализации | |
| 3 | ЕСЛИ | Выключатель аварийной сигнализации | |
| 4 | Ч | Вес » — « | |
| 5 | PG | Штекер для переносных ламп | |
| 6 | ВОЗНАГРАЖДЕНИЕ | Выключатель заднего стекла с подогревом, подсветка заднего стекла с подогревом | |
| 7 | — | Резерв | |
| 8 | — | Резерв | |
| 9 | — | Резерв | |
| 10 | JZ | Выключатель омывателя и стеклоочистителя ветрового стекла | |
| 11 | Б | Электронный мотор стеклоочистителя ветрового стекла | |
| 12 | BS | Выключатель омывателя и стеклоочистителя ветрового стекла | |
| 13 | GB | Выключатель рычага управления, лампа выключателя зажигания | |
| 14 | BP | Стоп-сигнал, часы, внутренняя лампа | |
| 15 | П | Стоп-сигналы | |
| 16 | РП | Стоп-сигналы выключены | |
| 17 | О | Генератор (кл. 30) | |
| Ш5 | 1 | PM | Дальний свет (левая фара) |
| 2 | JP | Элемент обогрева заднего стекла | |
| 3 | Г | Блок управления отоплением, лампочка освещения вещевого отделения | |
| 4 | З | Дальний свет (правая фара) | |
| 5 | РГ | Двигатель стеклоочистителя ветрового стекла, клапан рециркуляции SAW | |
| 6 | PB | Электрический вентилятор охлаждения, клаксон |
Снятие и установка блока предохранителей.
Электрическая схема ВАЗ-2110
| Реле/предохранитель №. | Транскрипт |
| 1 | Сборка отражателя |
| 2 | Датчики износа передних тормозных колодок |
| 3 | Датчик включения двигателя вентилятора |
| 4 | Двигатель вентилятора охлаждения двигателя |
| 5 | Звуковой сигнал |
| 6 | Генератор |
| 7 | Индикатор уровня масла |
| 8 | Блок управления электромагнитным клапаном карбюратора |
| 9 | Управление нагревателем |
| 10 | Переключатель клапана рециркуляции |
| 11 | Лампа подсветки рычага управления отопителем |
| 12 | Штаб-квартира |
| 13 | Концевой выключатель карбюратора |
| 14 | Манометр давления масла |
| 15 | Свечи зажигания |
| 16 | Электромагнитный клапан карбюратора |
| 17 | Датчик указателя температуры охлаждающей жидкости |
| 18 | Датчик распределителя зажигания |
| 19 | Катушка зажигания |
| 20 | Стартер |
| 21 | Двигатель вентилятора электрического отопителя |
| 22 | Дополнительный резистор двигателя отопителя |
| 23 | Датчик скорости |
| 24 | Выключатель фонаря заднего хода |
| 25 | Микромотор привода дроссельной заслонки отопителя |
| 26 | Клапан рециркуляции |
| 27 | Датчик уровня тормозной жидкости |
| 28 | Гнезда подключения электродвигателя омывателя заднего стекла |
| 29 | Аккумулятор |
| 30 | Мотор омывателя ветрового стекла |
| 31 | Датчик уровня омывающей жидкости |
| 32 | Датчик уровня охлаждающей жидкости |
| 33 | Мотор стеклоочистителя ветрового стекла |
| 34 | Монтажный блок |
| 35 | Соединительные гнезда для жгута сигнальных ламп |
| 36 | Выключатель наружного освещения |
| 37 | Панель приборов |
| 38 | Выключатель задних противотуманных фонарей |
| 39 | Индикатор противотуманных фар |
| 40 | Контрольная лампа обогрева заднего стекла |
| 41 | Часы |
| 42 | Выключатель заднего стекла с подогревом |
| 43 | Выключатель оператора |
| 44 | Клемма для переключения жгутов проводов при установке фары другого типа |
| 45 | Контроллер для освещения приборной панели |
| 46 | Выключатель зажигания |
| 47 | Колодки подключения жгута проводов для омывателей фар |
| 48 | Розетка для переносной лампы |
| 49 | Освещение переднего пассажирского салона |
| 50 | Выключатель стоп-сигнала |
| 51 | Осветительная арматура для кабины |
| 52 | Бортовая система управления в сборе |
| 53 | Датчик указателя уровня топлива |
| 54 | Выключатель аварийной сигнализации |
| 55 | Датчик ремня безопасности водителя |
| 56 | Прикуриватель |
| 57 | Осветитель пепельницы |
| 58 | Выключатель лампочки освещения перчаточного ящика |
| 59 | Соединительная колодка для бортового компьютера |
| 60 | Лампа для хранения |
| 61 | Боковые индикаторы |
| 62 | Выключатели в стойках передних дверей |
| 63 | Выключатели в стойках задних дверей |
| 64 | Выключатель сигнальной лампы стояночного тормоза |
| 65 | Освещение багажника |
| 66 | Датчик температуры для системы отопления |
| 67 | Внешние задние фонари |
| 68 | Внутренние задние фонари |
| 69 | Подсветка номерного знака |
| 70 | Элемент обогрева заднего стекла |
| 71 | Соединительная колодка для вспомогательного стоп-сигнала |
* В жгуте проводов приборной панели другие концы белого, черного, оранжевого, белого с красной полосой и желтого с синей полосой проводов соединены в одних и тех же точках.
Электрическая схема автомобилей ВАЗ-2111 и ВАЗ-2112 отличается (кроме системы управления двигателем) только добавлением люка и омывателя задней двери.
Электрическая схема автомобиля ВАЗ-21102 с системой впрыска топлива (контроллер Январь-4)
| Реле/предохранитель №. | Транскрипт |
| 1 | Сборка отражателя |
| 2 | Датчики износа передних тормозных колодок |
| 3 | Звуковой сигнал |
| 4 | Вентилятор системы охлаждения |
| 5 | Выключатель фонаря заднего хода |
| 6 | Аккумулятор |
| 7 | Генератор |
| 8 | Манометр давления масла |
| 9 | Индикатор уровня масла |
| 10 | Свечи зажигания |
| 11 | Форсунки |
| 12 | Регулятор холостого хода |
| 13 | Блоки электронного блока управления |
| 14 | Датчик положения дроссельной заслонки |
| 15 | Датчик положения коленчатого вала |
| 16 | Модуль зажигания |
| 17 | Датчик указателя температуры охлаждающей жидкости (для комбинации приборов) |
| 18 | Стартер |
| 19 | Диагностический разъем |
| 20 | Датчик температуры охлаждающей жидкости (для системы управления двигателем) |
| 21 | Датчик скорости |
| 22 | Реле для включения топливного насоса |
| 23, 35, 39 | Предохранители |
| 24 | Электрический насос |
| 25 | Микромотор привода дроссельной заслонки отопителя |
| 26 | Клапан рециркуляции |
| 27 | Вентилятор отопителя |
| 28 | Насос омывателя ветрового стекла |
| 29 | Датчик уровня омывающей жидкости |
| 30 | Датчик уровня тормозной жидкости |
| 31 | Датчик уровня охлаждающей жидкости |
| 32 | Мотор стеклоочистителя ветрового стекла |
| 33 | Дополнительный резистор вентилятора отопителя |
| 34 | Реле питания системы впрыска |
| 36 | Продувочный клапан адсорбера |
| 37 | Датчик массового расхода воздуха |
| 38 | Реле включения вентилятора системы охлаждения |
| 40 | Выключатель наружного освещения |
| 41 | Датчик детонации |
| 42 | Кислородный датчик (подогреваемый лямбда-датчик) |
| 42* | Потенциометр CO (устанавливается на автомобили с этилированным бензином, где не установлен датчик кислорода) |
| 43 | Индикатор противотуманных фар |
| 44 | Контрольная лампа обогрева заднего стекла |
| 45 | Выключатель противотуманного света |
| 46 | Выключатель заднего стекла с подогревом |
| 47 | Панель приборов |
| 48 | Монтажный блок |
| 49 | Датчик уровня топлива |
| 50 | Выключатель зажигания |
| 51 | Регулировка яркости подсветки приборов |
| 52 | Выключатель оператора |
| 53 | Лампа подсветки рычага управления отопителем |
| 54 | Выключатель аварийной сигнализации |
| 55 | Электронный блок управления нагревателем |
| 56 | Переключатель клапана рециркуляции |
| 57 | Устройство отображения бортовой системы мониторинга |
| 58 | Боковые индикаторы |
| 59 | Датчик температуры для системы отопления |
| 60 | Осветительная арматура для кабины |
| 61 | Освещение переднего пассажирского салона |
| 62 | Розетка для переносной лампы |
| 63 | Электронные часы |
| 64 | Выключатели в стойках передних дверей |
| 65 | Выключатели в стойках задних дверей |
| 66 | Лампа для хранения |
| 67 | Выключатель освещения отсека для хранения |
| 68 | Прикуриватель |
| 69 | Лампочка для пепельницы |
| 70 | Выключатель стоп-сигнала |
| 71 | Элемент обогрева заднего стекла |
| 72 | Внешние задние фонари |
| 73 | Внутренние задние фонари |
| 74 | Лампочки освещения номерного знака |
| 75 | Лампочка для багажника |
Электрическая схема автомобиля с кузовом седан (без учета компонентов системы впрыска):
Электрическая схема легкового автомобиля (за исключением компонентов системы впрыска):
Генератор Ваз 2112 технические характеристики, ndandani lan panggantos
Аппарат saka kendaraan sembarang nyedhiyakake kanggo генератор — iku dibutuhake kanggo generate energi listrik kanthi nindakake двигатель karya механические kanggo listrik.
Kanthi piranti iki ing mobil sing fungsi kabeh Perkakas sing kudu listrik. Каране или пенггерак Ваз-2112? Дина ики кита бакал мангертени чири технический пиломатериал, уга чара кангго нджага лан ндандани дхеве танган.
генераторная установка
Генератор Ваз-2112 kasusun saka крышки — ngarep lan mburi. Lagi digawe saka алюминий lan wis слот khusus ngendi arah петь diinstal. Tutup mburi wis omah terminal, kang обслуживает kanggo nyambung baterei. Уга инг ана сокет а. voltase Таким образом, wis Applied menyang penambah gairah nduwurke tumpukan. Ing mburi saiki tutup kapasitor — kang digunakake kanggo bareng-bareng nyuda gangguan elektromagnetik. Ana ing papan piranti kanggo nginstal lan ngamanake rerumput.
Inti silinder ing penggerak digawe saka wesi trafo. Nang iku ana слот khusus kang rapi dibandhingke nduwurke tumpukan. Uga Serat ing silinder kanggo sambungan menyang unit rectifier. Статорные болты ngaco tutup. Ing batang kang kaleksanane fungsi ротор nduweni penambah gairah nduwurke tumpukan.
Wis nyambung menyang кольцо tembaga. Ing mburi ngarep batang digawe alur khusus sing fungsiné kanggo sing soyo tambah ing katrol drive. Sikat digawe unit интегральный генератор kang digabungake karo mbobol. Dumunung ing omah logam nggronjal lan aman ditempelake петь nduwèni rerumput. tutup mburi njero tansah unit диод — kalebu 6 unsur dhasar lan telung tambahan. Lagi tetep ing semi-bunder piring алюминиевый amarga kang dioda sing irit digawe adhem. Руководство по эксплуатации Mobil rencana kang siji bisa ngerti carane генератор диангго Ваз-2112.
Sampeyan uga dipigunakaké jroning karya ремонт.
asas saka operasi
Ротор, кан utama tugas — kanggo nggawe Magnetik kolom петь nggantosi batang инг кан Koil penambah gairah. Saben setengah saka iku sing служит besik Pole khusus. dering nganggo Feed saiki nduwurke tumpukan. ротор был разделен между приводом и приводом. статор punika inti lan nduwurke tumpukan. Ana kui sing saiki gantian kang dikirim liwat dering в дальнейшем утомо.
Нангин, ику куду биса дибусак сака пигура. Кольцо Supaya Feed saiki, rerumput Déwan digunakake. Выпрямитель блока Banjur rawuh поет ngowahi lan voltase синусоидальный ганциан, определяющий пенггерак. Ing macem-macem kasus nggunakake beda sambungan sirkuit обмотки penambah gairah. Contone, nggunakake Pasangan kapisah liyane. Saiki mung ora bisa bocor liwat baterei ing kasus, yen engine ora ing. Nalika nyambungake rencana nduwurke tumpukan «lintang», iku bisa kanggo ningkataké kapasitas генератор, определяющий 15%. Генератор настраивается с помощью предопределенного генератора с плавным реле. Iku owah-owahan ing frekuensi lan продолжительность сака импульсы saiki listrik. реле pesawat saka macem-macem sensor lan aktuator. tugas поют — kanggo nemtokake чара дава lapangan nduwurke tumpukan kudu инг jaringan. Йен реле пуника gagal, banjur kanggo baterei kanggo diajukake voltase ora owah.
цири техническая
Генератор Ваз-2112 с техническими нгисор ики. Mangkono, voltase kang kawangun ing penambah gairah nduwurke tumpukan, bisa beda-beda ing sayetara 13,2 V kanggo 14,7 V.
Langsung генератор bisa generate dhewe saiki, kekuatan kang 80 A. Напряжение сабук куви пение мекса сака 10 кг бобот отклонение падха ора куранг 8 мм.
пангопенан генератор инг мобил Ваз-2112
wektu penting kanggo njaga unsur iki — iku wis wates akeh безопасность, нангинг kadhangkala nalika sampeyan perlu kanggo nindakake layanan keluron ndandani генератор мобил. Kaping kabeh iku penting kanggo ngresiki lumahing njaba saka piranti. Kajaba iku, mriksa apa penggerak disambungake aman karo aktivitas layanan. Uga bisa mriksa kabutuhan pengatur tegangan. Эксперты няранаке нгечек сабук диск. Йен Wis rada digawe dowo, sistem ora bisa dienggo kanthi bener. Мрикса генератор сабук Ваз-2112 dianjurake saben 10 эву км пробег сака мобил -. Ing lumahing iku ora kudu cacat sembarang. Sabanjure, mriksa петь poros ana ing kondisi apa. Sak operasi iki perlu kanggo mbusak sabuk lan lengen muter piranti ротора. Yen sak rotasi ngrasa люфт utawa serangan nalika nyopir, gangguan mboten umum utawa swara liyane — arah wis gagal lan kudu diganti.
Генератор Ваз-2112, rega kang 4 ewu rincian sing kaya mengkono bisa ditemokaké ing toko utawa pasar.
bisa bentet
Minangka karo kabeh sistem liyane ing kendaraan, penggerak uga bisa gagal. Kadang iku bisa kanggo ndandani lan piranti bakal bisa maneh. Нангин, канго саветара бентет бакал мунг панггантос сака генератор Ваз-2112. Diagnosa saka simpul iki dileksanakake nalika tambah gangguan sak operasi. Asring, gangguan dumadi amarga nyandhang gedhe banget saka arah. Нангинг асринг нерангаке мудхун мунг преванган, канг думунунг инг тутуп нгареп. Ing kathah радиальный luwih, supaya Iku relatif singkat. Yen sabuk banget taut, iku uga mengaruhi tingkat saka prewangan nyandhang.
bentet Listrik: Метод диагностики
Ngenali masalah typee electric minangka генератор bisa ing фактор фактор. Мангконо, антаране геджала ндхувур — лах сака дайя, вольтасе батерей куранг, утава косок балене — вунгу. Tanpa bejat метр, iki sing ditemtokake Dening ciri dhasar. Contone, приборная панель ing bakal madhangi utawa kedhip baterei lamp.
Угадай лампу двигателя, так что кавентар бангет тускло, дворники работают кацепетан в одиночестве. О перенапряжении ngandhani elektrolit nggodhok ing baterei lan lampu banget padhang. mrekso lumahing bisa dileksanakake tanpa разборка. Kanggo Nguji мультиметр перлу. Sampeyan perlu kanggo ngukur voltase tengen terminal baterei nalika engine mlaku. Yen piranti bakal nuduhake 12, генератор переменного тока с батареей. Yen kabeh peralatan listrik mati hasiling multimeter ngisor 14 V, banjur tingkat daya punika boten cecek. Ahli ora nyaranake Генератор тестирования karo aman saka baterei kontak positif. Iki bisa ngrusak реле инж.
Нджабут генератор Ваз-2112
Канго пиранти тест лияне сериус куду дибусак. генератор iki dianakaké ing krenjang ing pemblokiran engine. Kanggo демонтаж instalasi kudu tombol 10 lan 13, mbukak-mburi karusakan 17, uga sing soyo tambah lan kepala 15. Kaping kabeh mbusak plug saka аккумулятор ing. Banjur ослабить lan mbusak sabuk, lan banjur демонтировать mekanisme saka натяжитель sabuk.
Sabanjure — кабель mesthekake лан konektor петь dipatèni. Piranti iki dianakaké ing samberan dawa lan wong edan. Мбусак ику ора супая гампанг. Mulane, ing sirah pisanan раскручивал мотор блока kelompo. Padha dumunung ing mburi saka unit. Генератор Банджур дади плавно поет бакал нгекулаке, закрепляя сумбу. Iku ditarik bebarengan каро-хаб, banjur kalah metu saka kurungan poros.
Bentet rerumput Déwan
Kanggo nguji rerumput Déwan, kudu sumber daya, uga peteng ing sumber daya 12V disambungake kanggo pengatur tegangan, lampu disambungake kanggo rerumput — iku sing arep ing. Налика вольтасе ввод мундхак 15 вольт, кахья дади мету. Йен лампу бакал сурэм лан инг вольтасе лувих, налика мобил перлундандани генератор Ваз-2112. панггантос эстафета дибутухаке. Minangka kanggo sikat, banjur bentet, определяющий anané baterei, voltase banget kurang ing jaringan kendaraan, daya voltase boten stabil. dawa Кисть kudu luwih saka 5 мм. Йен куранг, ику perlu kanggo ngganti. Kanggo verifikasi sikat bisa ngalih dicokot sethitik ing канавки.
сикат Исправный полах. Yen lagi macet, kang dianjurake kanggo смазывать. Стоит проверить работоспособность dering nganggo — padha katon produksi. Йен ана нгамбах, кольцо пуника polesan каро наждачной бумаги нгголеки. Sawise ngganti sikat penggerak bakal langsung miwitibiane bisa. Penting kanggo nglacak carane karya piranti lan pangopènanbias генератор Vaz-2112 — rega unit kurang, nanging kualitas layanan mung kudu ngganti rerumput.
мостовой диод
Uga, kadhangkala ana macem-macem masalah karo jembatan диод. Gagal dioda daya, lan padha bisa diganti yen pengin. Kasunyatan поет с мостом Gagal, бакал laporan anané дайя лан voltase dhuwur, кан генератор mrodhuksi Ваз-2112. Ремонт ngono — panggantos saka диод njotosi.
ваз лада схемо электрико 2111 апартадо ока
8
por filipus 07 июл 2011 16:55
ar Цепь электрооборудования (ВАЗ — ОКА).
Датчики, элементы электронного управления цепями электрооборудования автомобилей (ВАЗ — ОКА).
1 — Указатель поворота с подсветкой
2 — Передний указатель поворота с подсветкой
3 — Фара
4 — Электродвигатель
5 — Автомобильный звуковой сигнал
6 — Индикатор электродвигателя
7 — Электродвигатель омывателя лобового стекла
8 — Индикатор искры
9 — Аккумулятор
10 – Стартер
11 – Распределительный щит
12 – Свечи зажигания
13 – Катушка зажигания
14 – Генератор
15 – Датчик температуры воды
16 – Датчик давления масла 17067 7067 – Переносной патрон для лампы
18 – Реле стеклоочистителя
19 – Указатель уровня тормозной жидкости
21 – Электродвигатель очистителя ветрового стекла
22 – Электромагнитный клапан карбюратора
23 – Выключатель фонаря заднего хода
24 — Реле стартера
25 — Реле дополнительных фар
26 — Реле фар
27 — Реле-прерыватель системы аварийной сигнализации и реле указателей поворота
28 — Электроприкуриватель
29 — Выключатель электродвигателя отопителя
30 — Резистор электродвигателя отопителя
31 – Выключатель наружного освещения
32 – Блок предохранителей
33 – Устройство защиты от противотуманных фар
34 – Реле-выключатель обогрева заднего стекла
35 – Реле-выключатель электродвигателя
36 – Реле-выключатель индикатора тормоза стойки
37 – Выключатель очистителя ветрового стекла
38 – Выключатель обогрева заднего стекла
39 – Выключатель противотуманных фар
40 – Индикатор воздушной заслонки карбюратора
41 – Выключатель сигнализации
42 – Выключатель зажигания
43 – Реле зажигания
44 – Электродвигатель вентилятора отопителя
45 – Указатель уровня топлива в баке
46 – Выключатели плафона
47 – Панель отображения данных
48 – Выключатель очистителя ветрового стекла
49 – Выключатель омывателя ветрового стекла
50 – Выключатель автомобильного звукового сигнала
51 – Переключатель противоослепления/света
52 – Переключатель указателя поворота с подсветкой
53 – Выключатель стоп-сигнала
54 – Лампа освещения салона автомобиля
55 – Выключатель индикатора воздушной заслонки карбюратора
56 – Электродвигатель омывателя заднего стекла
57 – Задний фонарь
58 – Противотуманная фара
59 – Лампа освещения номерного знака
60 – Элемент обогрева заднего стекла
61 – Электродвигатель очистителя заднего стеклаЭлектронная схема управления автомобильным двигателем (ВАЗ 2111)
[Тиен, которые зарегистрированы и подключены для проверки изображения]Датчики, элементы электронного управления электронной схемы управления автомобильным двигателем (ВАЗ 2111).
Электронная система управления двигателем автомобиля ВАЗ 2111 с контроллером 2111-1411020-61 или 2111-141 1020-60 (М1.5.4М):1. Блок сборочный
19. Блок тормозной системы
2. Электровентилятор двигателя
3. Индикатор сигнализации
4 Блок сигнализации
5. Датчик температуры воды
6. Датчик расхода воздуха
7. Патрубок дроссельной заслонки
8. Блок датчика дроссельной заслонки
9. Блок регулятора свободного хода
10. Контроллер
11. Блок проводов кондиционера
12. Датчик кислорода
13. Датчик детонации
14. Датчик положения коленчатого вала
15. Датчик скорости
16. Адсорбированный
17. Аккумулятор
18. Главное реле
20. Блок диагностики
21. Главное реле безопасности
22. Устройство безопасности контроллера
23. Устройство безопасности топливного электронасоса
24. Реле топливного электронасоса
25. Реле электровентилятора
26, 27.
