Реле вентилятора ваз 2107: где находится реле вентилятора охлаждения (кабрюратор и инжектор)?

ВАЗ 2107 оборудован электрическим вентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда реле (датчик) включения вентилятора ломается и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело, в лучшем случае, ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем – капитальным ремонтом двигателя. Чтобы избежать проблем, можно усовершенствовать конструкцию, организовав принудительный обдув радиатора. Есть два способа сделать это: механический и электрический.

Механическое принудительное охлаждение радиатора Ваз 2107

На старых моделях ВАЗ радиатор охлаждался при помощи крыльчатки, насаженной на ротор водяной помпы. Такое решение обеспечивало постоянный обдув радиатора при заеденном двигателе.

Достоинство такого решения – надежность. Принудительный механический обдув радиатора гарантирует, что автомобиль не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается в сравнении с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения – холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии работающего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно усовершенствовать :

• Установить диффузор, направляющий поток воздуха через соты радиатора. Это улучшит эффективность охлаждения.
• Сместить радиатор немного назад, поближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления планки из жесткой стали. Планки надо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно обезопасить автомобиль от перегрева.

Электрический вентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не принесла проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора крыльчаткой, надеваемой на шкив помпы. Для этого достаточно обеспечить резервное включение вентилятора кнопкой. Понадобятся такие детали и материалы:

Также понадобится новый датчик вентилятора, если старый неисправен. Исправность проверить можно омметром или прозвонкой. Если при нагреве нижней части радиатора вентилятор не включается, его надо менять.

Сначала нужно уменьшить ток, проходящий через контакты тепловое реле, управляющее включением вентилятора. Для этого схему включения вентилятора ВАЗ 2107 надо изменить так, чтобы он питался не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термореле) не будут подгорать, а в случае выхода из строя дополнительного реле, последнее заменить будет намного проще.

Также необходимо подключить кнопку включения вентилятора так, чтоб при включении она дублировала датчик, подавая напряжение на катушку реле при включении. В этом случае при поломке датчика можно будет вручную включить вентилятор охлаждения ВАЗ и уберечь двигатель от перегрева.

Совершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить стандартный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективен вентилятор с восьмью лопастями, обеспечивающий особенно сильный поток воздуха.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально спроектирована для эффективной работы. Если она не справляется, причина кроется не в неэффективном штатном аккумуляторе, а забитых сотах радиатора или недостатке охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить его).

Датчик включения (ДВ) вентилятора на любом автомобиле, в том числе ВАЗ 2107, играет важную роль. Именно благодаря ему происходит охлаждения двигателя с помощью воздушного потока, что не дает силовому агрегату перегреться. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

[ Скрыть ]

Характеристика датчика включения вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор пропустить включение датчика вентилятора достаточно сложно — сам вентилятор охлаждения достаточно громкий. Кроме того, при его активации из моторного отсека не только доносится гул, особенное, если его активации совпала с большой нагрузкой на проводку, но и усиливается уровень вибрации кузова. А в том случае, если карбюратор настроен не должным образом, на приборной панели может загораться индикатор давления моторной жидкости.

Охладительная система «семерки» настроена таким образом, что вентилирующее устройство в нормальных условиях эксплуатации активируется не сразу. Это происходит в тот момент, когда достигается определенный температурный режим. Чтобы точно выявить этот момент, используется датчик вентилятора, отвечающий за активацию данного устройства.

Где находится датчик включения вентилятора? Такой вопрос приходил в голову каждому автовладельцу, который когда-либо занимался ремонтом системы охлаждения. Расположен он в радиаторе, поскольку в первую очередь происходит нагревание малого круга охлаждающей жидкости, после чего система предусматривает проход антифриза через радиатор. Работа последнего заключается в интенсивном теплообмене. Только в том случае, когда уровень температуры увеличивается более, чем на 92 градуса, ДВ начинает работу.

На карбюраторной стоят два датчика ОЖ, один — на приборную панель, другой — на включение вентилятора. А на инжекторной один датчик, он показывает температуру на приборной панели и идет ЭБУ, и оно управляет включением вентилятора.

Принудительное включение вентилятора

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от сайт и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

1. вентилятор радиатора
2. датчик температуры (находится на радиаторе снизу)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. датчик включения электродвигателя;
2. электродвигатель вентилятора;
3. реле включения электродвигателя;
4. основной блок предохранителей;
5. выключатель зажигания;
6. дополнительный блок предохранителей;
7. генератор;
8. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Электродвигатель вентилятора
2. Датчик включения электродвигателя
3. Монтажный блок
4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Электродвигатель вентилятора
2. Датчик 66. 3710 включения электродвигателя
3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

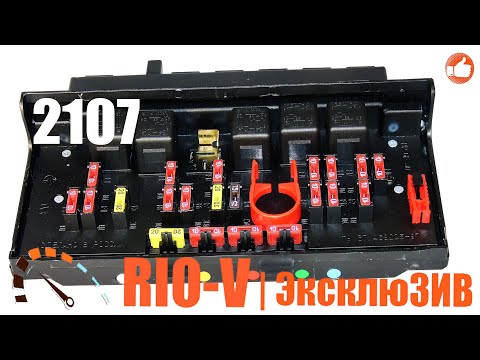

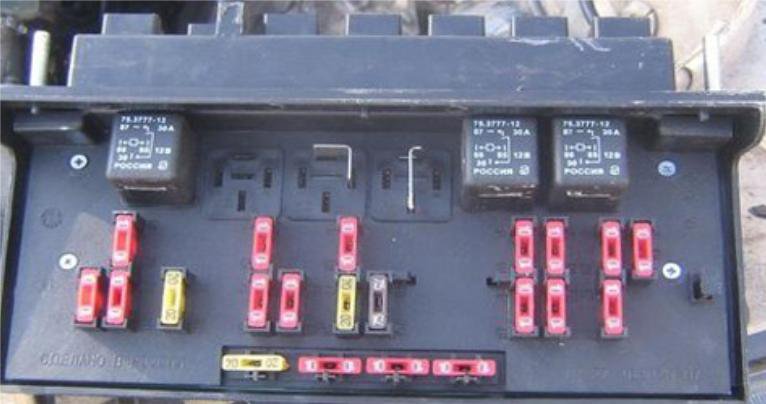

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С 0 , поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

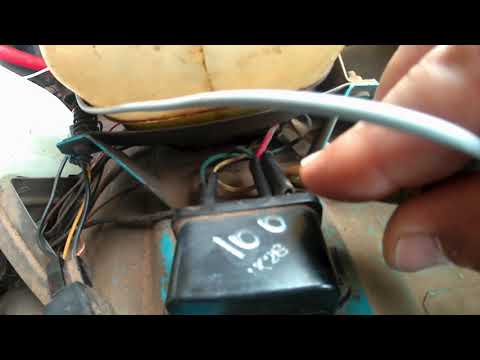

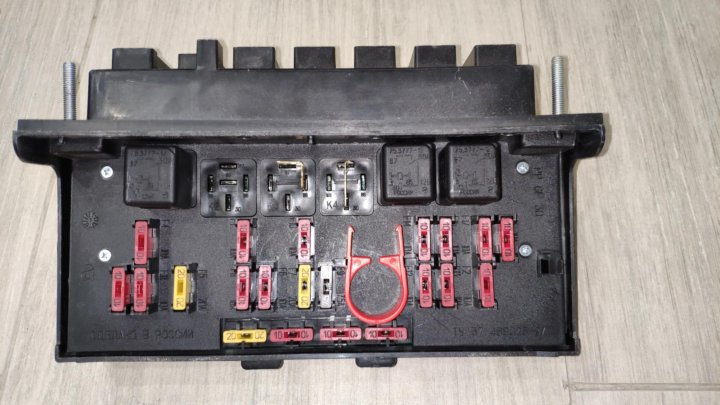

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

1. Для начала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной доской. (глава Кузовная электросистема ).
2. Если он в порядке, разъедините штекер термовыключателя.
3. Соедините оба контакта в наконечнике провода кусочком проволоки.
4. При двухступенчатом термостате необходимо соединить все три штекерных язычка.
5. Если вентилятор при включенном зажигании начинает работать, это означает, что неисправен термовыключатель, исключенный из электрической цепи (на пробу).
6. Для дальнейшего движения нужно хорошо закрепить проволоку в штекерах и заизолировать ее клейкой лентой или пластырем во избежание короткого замыкания.
7. Если отсоединение термовыключателя не привело к успеху, проконтролируйте реле вентилятора в центральном коммутаторе (см. главу Кузовная электросистема ): если обе перемычки термовыключателя «обойдены», то при включенном зажигании контакты в реле должны отчетливо слышимо замкнуться.
8. Если ничего не слышно, то нужно «обойти» реле вспомогательными средствами. Для этого соединить язычки штекера реле клемм 30 и 87 кусочком проволоки (канцелярской скрепкой) и вставить реле.
9. Вентилятор системы охлаждения должен заработать теперь и при выключенном зажигании. Если это произошло, значит, неисправно реле.
10. Проволочная перемычка может в чрезвычайном случае остаться установленной и при движении. После завершения поездки ее необходимо удалить.
11. Если же и в этом случае не последовало никакой реакции, проверяйте мотор вентилятора:
12. Отсоединить наконечник провода у двигателя вентилятора и проложить вместо этого от контакта красно-черного провода вспомогательный провод к положительному выводу аккумулятора. Штекерное соединение коричневого провода нужно соединить непосредственно с отрицательным выводом.
13. Если крыльчатка все еще не вращается, значит, неисправен двигатель вентилятора – нужно заменить.
14. Если вентилятор заработал, необходимо проверить реле (см. главу Кузовная электросистема ), наконечники проводов, а также все кабельные соединения от термовыключателя и вентилятора.
15. Вы можете без опаски продолжать движение даже с вентилятором, запитанным непосредственно от аккумуляторной батареи.
