Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?



Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

.

Основные неисправности реле



О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля. При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается. В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Реле автосвета — 12В — низковольтные решения

Реле автоматического включения света

Реле РАССВЕТ-07, -10, -13, -14, -18, -19 устанавливаются в блок реле и предохранителей на место штатного реле дальнего света. Могут работать как в режиме дальнего света, так и в режиме ДХО, зажигая лампы на 30% мощности с помощью ШИМ. В реле предусмотрено “мягкое” включение для увеличения срока службы ламп.

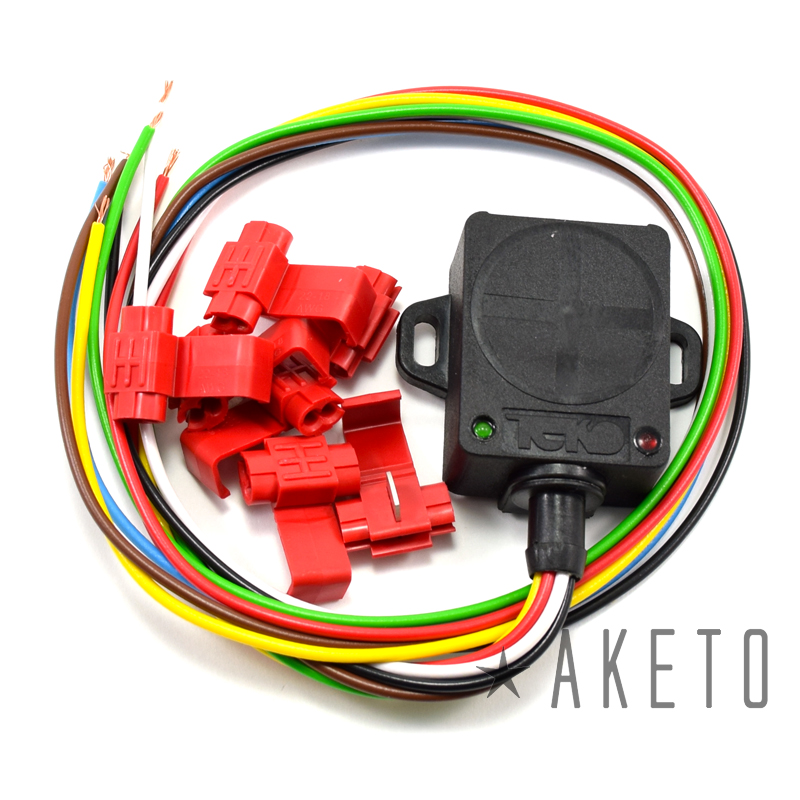

Наличие фотодатчика в БУС-15 позволяет включать ближний свет и габаритные огни при снижении внешней освещённости ниже порогового уровня. Регулировка порога срабатывания осуществляется вращением регулятора, установленного в корпусе реле. Для снижения нагрузки на АКБ в момент запуска двигателя при затемненном фотодатчике, реле БУС-15 начинает работать через 5-10с после включения зажигания.
Наличие фотодатчика в реле БУС-15 позволяет включать ближний свет и габаритные огни при снижении внешней освещённости ниже порогового уровня. Регулировка порога срабатывания осуществляется вращением регулятора, установленного в корпусе реле. Для снижения нагрузки на АКБ в момент запуска двигателя при затемненном фотодатчике, реле

БУС-15 начинает работать через 5-10с после включения зажигания
Все реле могут работать как в автоматическом, так и в ручном режиме.

Видеообзор реле автоматического включения дальнего света в режиме ДХО (30% мощности)

Реле РАССВЕТ-07 (аналог 719.3777-07)

ВАЗ 2104-2115, 2121, Шеви Нива, АЗЛК 2141, ГАЗ, УАЗ, иномарки и др., обмотка реле дальнего света которых постоянно подключена к «массе» и имеет полярность контактов «30» — плюс, «87»- минус

935.00

Реле РАССВЕТ-10 (аналог 719.3777-10)

ВАЗ, Шеви Нива, УАЗ, иномарки и др.

, обмотка реле дальнего света которых постоянно подключена к «массе» и имеет полярность контактов «30» — минус, «87»- плюс 935.00

Реле РАССВЕТ-13 (аналог 719.3777-13)

Автомобили со штатным микрореле дальнего света, имеющим полярность контактов «30» — плюс, «87»- минус (контакты 2х6,3 + 2х4,8)

935.00

Реле РАССВЕТ-14 (аналог 719.

3777-14)

Автомобили со штатным микрореле дальнего света, имеющим полярность контактов «30» — минус, «87»- плюс (контакты 2х6,3 + 2х4,8)

935.00

Реле РАССВЕТ-18 (аналог 719.3777-18)

Автомобили со штатным микрореле дальнего света, имеющим полярность контактов «30» — плюс, «87»- минус (контакты 2х6,3 + 2х2,8)

935.00

Реле РАССВЕТ-19 (аналог 719.

3777-19)

Автомобили со штатным микрореле дальнего света, имеющим полярность контактов «30» — минус, «87»- плюс (контакты 2х6,3 + 2х2,8)

935.00

Реле РАССВЕТ-07 (аналог 719.3777-07)

Предназначено для автоматического включения дальнего света в режиме ДХО (30% мощности). Функция работы в режиме штатного реле дальнего света сохранена. Применяется на автомобилях, в которых обмотка реле дальнего света постоянно подключена к «массе». Для увеличения срока службы ламп предусмотрен режим “мягкого включения”.
Для автомобилей со штатным реле дальнего света, имеющим полярность контактов «30» — плюс, «87»- минус

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1. 1 Опрессовать провод, выходящий из корпуса реле, гильзой разветвителя предохранителя или предохранителя с дополнительным отводом

(в комплект не входят), обеспечив надежный  механический и электрический контакт.
1.2 Извлечь из блока реле и предохранителей один из штатных предохранителей габаритных огней и установить его в нижнюю часть разъема разветвителя, в верхнюю часть разъема разветвителя установить соответствующий предохранитель любого номинала (в комплект не входит).
1.3 Установить реле в блок на место штатного реле дальнего света.
1.4 Вставить разветвитель с предохранителями в блок на место извлеченного предохранителя.

2 Режимы работы
2.1 Режим ДХО
Автоматическое включение дальнего света в режиме ДХО происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 3с. Выключение – после остановки двигателя, при достижении напряжения бортовой сети значения «Uвыкл» и удержания его не выше этого уровня в течение 3с. При автоматическом отключении света (после остановки двигателя), реле увеличивает порог срабатывания до (13,8±0,1)В в течение 60с, после чего опускает его до значения «Uвкл». Это позволяет избегать ложных срабатываний.
Режим ДХО отключается при включении габаритных огней и включается при их выключении. Для полного отключения внешнего освещения, в том числе и ДХО, необходимо включить габаритные огни и, в течение первой секунды, выключить их. Возврат в режим ДХО — после следующего включения и выключения габаритных огней (независимо от времени выдержки).
2.2 Режим дальнего света
Работает штатно.

Реле РАССВЕТ-13 (аналог 719.3777-13)

Предназначено для автоматического включения дальнего света в режиме ДХО (30% мощности). Функция работы в режиме штатного реле дальнего света сохранена. Применяется на автомобилях, в которых обмотка реле дальнего света постоянно подключена к «массе». Для увеличения срока службы ламп предусмотрен режим “мягкого включения”.
Для автомобилей со штатным микрореле дальнего света, имеющим полярность контактов «30» — плюс, «87»- минуc (контакты 2х6,3 + 2х4,8)

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Опрессовать провод, выходящий из корпуса реле, гильзой разветвителя предохранителя или предохранителя с дополнительным отводом (в комплект не входят), обеспечив надежный  механический и электрический контакт.
1.2 Извлечь из блока реле и предохранителей один из штатных предохранителей габаритных огней и установить его в нижнюю часть разъема разветвителя, в верхнюю часть разъема разветвителя установить соответствующий предохранитель любого номинала (в комплект не входит).
1.3 Установить реле в блок на место штатного реле дальнего света.
1.4 Вставить разветвитель с предохранителями в блок на место извлеченного предохранителя.

2 Режимы работы
2.1 Режим ДХО
Автоматическое включение дальнего света в режиме ДХО происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 3с. Выключение – после остановки двигателя, при достижении напряжения бортовой сети значения «Uвыкл» и удержания его не выше этого уровня в течение 3с. При автоматическом отключении света (после остановки двигателя), реле увеличивает порог срабатывания до (13,8±0,1)В в течение 60с, после чего опускает его до значения «Uвкл». Это позволяет избегать ложных срабатываний.
Режим ДХО отключается при включении габаритных огней и включается при их выключении. Для полного отключения внешнего освещения, в том числе и ДХО, необходимо включить габаритные огни и, в течение первой секунды, выключить их. Возврат в режим ДХО — после следующего включения и выключения габаритных огней (независимо от времени выдержки).
2.2 Режим дальнего света
Работает штатно.

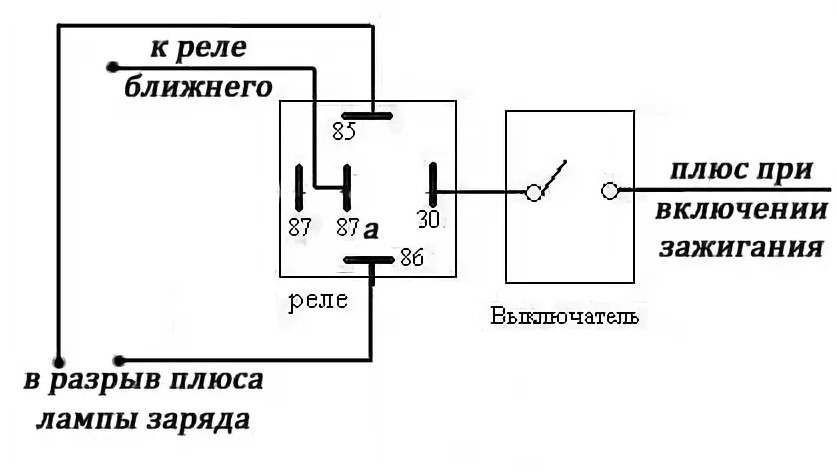

Простое реле с задержкой включения света фар или ДХО | BCS-auto.ru

Устройство включает ближний свет фар или ДХО автоматически спустя 5-10 сек. Схема очень простая, содержит мало радиоэлементов и надёжна в работе (проверено на себе).

Описание работы:

При таком подключении фары будут включаться только при заведенном двигателе и не будут сажать аккумулятор если вы не едете, а стоите и слушаете музыку, например. Реле поможет избежать ненужных штрафов за выключенный свет при движении и окупит себя с лихвой.

При подаче питания с генератора или провода бензонасоса автомобиля напряжение через диод поступает на конденсатор, который начинает заряжаться. При достижении на нём определённого уровня напряжения через 5-10 секунд срабатывает реле (задержка нужна для продления срока службы ламп путем исключения ненужных морганий света при запуске двигателя). Контакты реле замыкаются и питание поступает от провода зажигания на фары ближнего света или дневные ходовые огни (ДХО). При подаче питания с провода габаритов реле отключается и фары работают в штатном режиме. При выключении зажигания или глушении двигателя все выключается. Если через реле на фары подавать не зажигание, а плюс от аккумулятора, то и выключаться они будут тоже с задержкой. Задержка будет на всех автомобилях разная. Все зависит от напряжения бортовой сети при запуске. Для изменения времени можно поэкспериментировать с емкостью конденсатора.

Что понадобится для сборки:

• 1 конденсатор с рабочим напряжением не менее 16 вольт и емкостью 10000 микро Фарад (желательно взять меньших размеров). Если при запуске автомобиля нет провалов напряжения на проводе бензонасоса (или генератора) или задержка включения фар не нужна, то можно не ставить конденсатор или взять меньшей емкости. Если времени задержки в Вашем случае недостаточно, то можно поставить 2 параллельно или взять с большей емкостью.

• 1 реле на ток контактов не менее 7,5 ампер (зависит от мощности фар) и сопротивлением катушки около 120 Ом.

• 3 диода любых (зависит от сопротивления катушки реле). В данном случае подойдет с напряжением 12 Вольт и током 0,1 Ампер. Они нужны для исключения колебаний в контуре с обмоткой реле.

• 1 резистор сопротивлением 0-100-1000 Ом (зависит от типа генератора автомобиля и способа подключения) подойдет с мощностью от 1 до 2 Ватт. Если используется провод бензонасоса (а не лампочка контроля генератора), то резистор можно не ставить и реле можно взять с меньшим сопротивлением обмотки.

Если Вам точно известно к каким цепям автомобиля будет выполняться подключение и хочется еще сильнее упростить схему, то можно использовать один из следующих вариантов:

Далее:

7 способов угона! От чего следует защищаться?

Снятие авто с гарантии не имеет никаких юридических оснований

схема включения фар,реле включения фар, подключение фар

просмотров 34 103 Google+

Схема включения фар практически у всех автомобилей одинаковая, кроме Волги Газ 3110. Для разгрузки центрального переключателя или переключателя ближнего и дальнего света применяется промежуточные реле, кроме автомобиля «Газель» 3302 и модификаций.

Отличие реле включения фар на «Волге»

В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.

Реле включения фар  Газ 3110  так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.

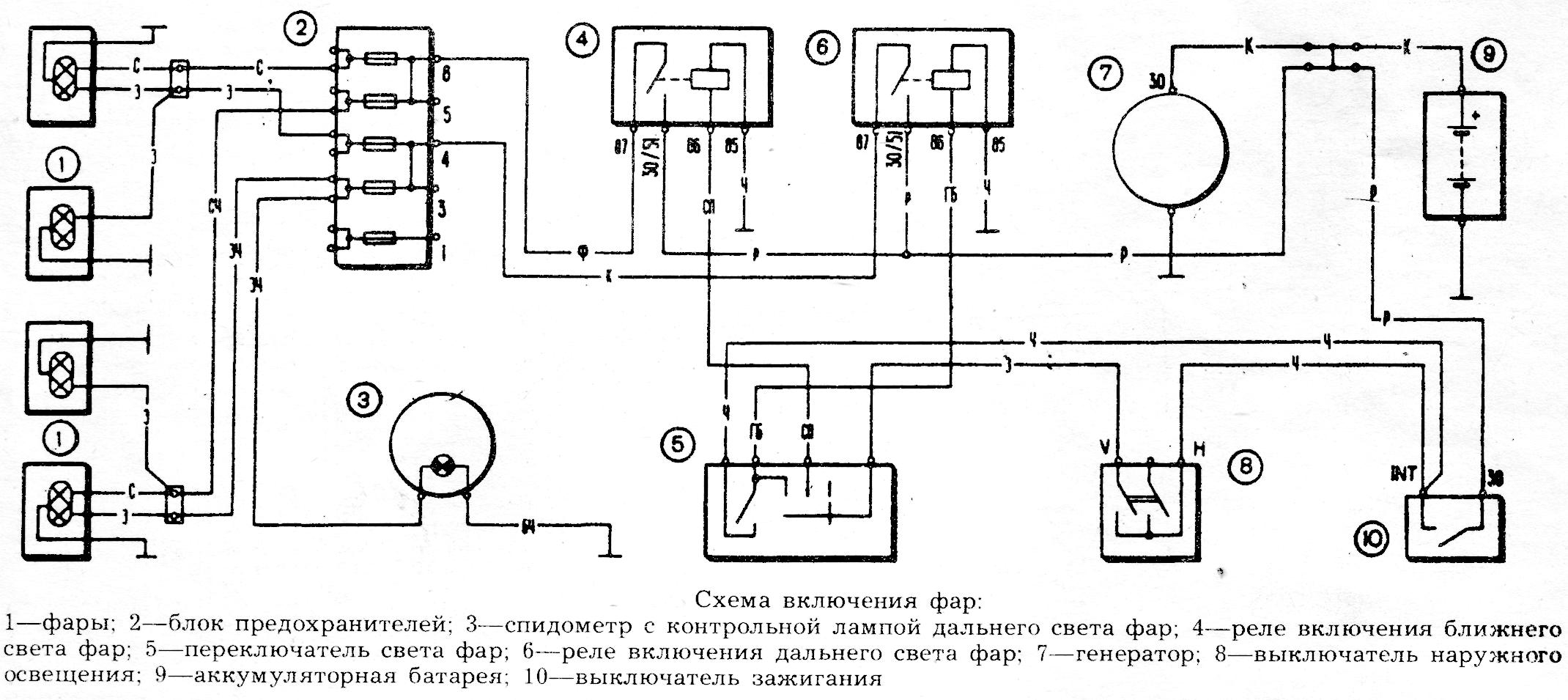

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Если автомобиль не оборудован автоматическим управлением включения фар, то это можно сделать самостоятельно. Некоторые схемы и способы подключения рассмотрены в статье «Автоматическое включение фар»

Схема подключения фар ГАЗ 3110 с реле РС-711 и электронным реле переключения

схема подключения фар ГАЗ-3110

Ссылки на схемы включения фар некоторых моделей

1) схема включения фар «Газель»; 2) схема включения фар «Москвич»-2141; 3) схема включения ВАЗ-2105; 5) схема схема включения ВАЗ-2106; 6) схема включения фар ВАЗ 2108 (2109) : 7) схема включения фар ВАЗ 2110

admin 28/04/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Реле включения ближнего света фар ваз 2106

Содержание

• 1 Замена реле света на «шестерке» – порядок выполнения работ
• 2 Реле Включения Ближнего Света Фар Ваз 2106
• 3 Предохранители и реле Ваз 2106
• 4 Реле включения ближнего и дальнего света фар — диагностика и замена
• 5 Предохранители и реле ВАЗ 2106
  • 5. 1 Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106
  • 5.2 LADA GRANTA
  • 5.3 LADA KALINA
  • 5.4 LADA KALINA 2
  • 5.5 LADA LARGUS
  • 5.6 LADA PRIORA
  • 5.7 LADA VESTA
  • 5.8 Ваз 2104, 2105
  • 5.9 Ваз 2107, 21047
  • 5.10 Ваз 2108, 2109, 21099
  • 5.11 Ваз 2110, 2111, 2112
  • 5.12 Ваз 2113, 2114, 2115
  • 5.13 Ваз 2121, 21213, 21214
• 6 Электрическая схема автомобиля ВАЗ 2106
• 7 Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг
• 8 Регулировка фар Ваз 2106

Замена реле света на «шестерке» – порядок выполнения работ

Свет «шестерки» приобретает особое значение, когда автолюбителю приходится передвигаться в условиях слабой видимости, в сложных метеорологических условиях и в ночное время. Однако любой водитель должен помнить, что дефекты системы электрического оборудования автомобиля, так или иначе, влияют на функционал силовой установки. И это, несмотря на то, что основные электроцепи защищены релейными элементами, как защищено и освещение «шестерки» предохранительные устройства которого выведены на блок предохранителей транспортного средства.На ВАЗ 2106 реле света фар, наряду с другими основными приборами электрического оснащения этого транспортного средства с высоким потреблением тока большого напряжения, подсоединены посредством релейных элементов. Основное предназначение реле света ВАЗ 2106, цена которых невелика, — защита контактов выключателей от энергетической перегрузки.

Часто автолюбители спрашивают, где находится реле дальнего и ближнего света на «шестерке», и как они выглядят. Поясняем, что почти все релейные устройства, а также реле — регулятор напряжения, находятся в отсеке силовой установки.

Исключение составляют реле «поворотников» и «аварийки», которые дислоцируются под комбинацией приборов в салоне автомобиля, закрытые фасадным щитком. Оба реле внешне одинаковы (их легко найти на брызговике справа по ходу движения автомобиля) и расположены рядом с реле сигнализатора зарядки АКБ. Электрическая схема реле света расположена ниже:На общей схеме электрооборудования «шестерки» видно под номером 5 — реле ближнего света ВАЗ 2106, а под номером 6 — реле дальнего света ВАЗ 2106, которые являются взаимозаменяемыми элементами. Также здесь можно увидеть интеграцию основных электронных устройств транспортного средства в общую электрическую схему снабжения автомобиля данной модификации.

Реле дальнего и ближнего света «шестерки»

Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных  реле дальнего и ближнего света ВАЗ 2106  90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106с цифрами 113.3747.

Порядок работы и характеристики реле дальнего и ближнего света «шестерки»

Независимо от позиции пластмассового тумблера включения наружного освещения допускается на непродолжительное время инициировать свет дальней оптики, притянув на себя рычажок светового перелючателя, т.е. практически осуществлять сигнализацию световыми сигналами. Это происходит из — за поступления тока на контактную группу директивно от включателя зажигания, без участия переключателя наружного света.Обычная кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле дальнего и ближнего света «шестерки» происходит при включении оптики.Характеристики реле света

• Напряжение подключения реле при 20-30 °С — 8 В,
• Зазор меж разомкнутыми контактами, мм, не менее. 0,02,
• Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

Рекомендация: при поломке реле дальнего и ближнего света ВАЗ 2106 предлагается производить замену изделий целиком, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

Замена реле света «шестерки»

Российские автолюбители, управляющие жигулевской «классикой», задают вопрос, как подключить реле света на ВАЗ 2106, чтобы оно в дальнейшем функционировало без проблем. Аналогичные работы проводятся и при замене реле света «шестерки».Работы проводятся в следующей последовательности:

Выворачиваем крепеж и демонтируем реле света фар для последующей замены;

Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;

Производим монтаж обновленного устройства в обратной последовательности.

Реле Включения Ближнего Света Фар Ваз 2106

Подмена реле света на «шестерке» – порядок выполнения работСвет «шестерки» приобретает особенное значение, когда автовладельцу приходится передвигаться в критериях слабенькой видимости, в сложных метеорологических критериях и в ночное время. Но хоть какой шофер должен держать в голове, что недостатки системы электрооборудования автомобиля, так либо по другому, оказывают влияние на функционал силовой установки. И это, невзирая на то, что главные электроцепи защищены релейными элементами, как защищено и освещение «шестерки» предохранительные устройства которого выведены на блок предохранителей транспортного средства.На ВАЗ 2106 реле света фар, вместе с другими основными устройствами электронного оснащения этого тс с высочайшим потреблением тока огромного напряжения, подсоединены средством релейных частей. Основное назначение реле света ВАЗ 2106, стоимость которых невелика, — защита контактов выключателей от энергетической перегрузки.Нередко автовладельцы спрашивают, где находится реле далекого и ближнего света на «шестерке», и как они смотрятся. Регулировка света фар ваз 2121 нива 2131. Поясняем, что практически все релейные устройства, также реле — регулятор напряжения, находятся в отсеке силовой установки. Исключение составляют реле «поворотников» и «аварийки», которые дислоцируются под композицией устройств в салоне автомобиля, закрытые фасадным щитком.

Оба реле снаружи схожи (их просто отыскать на брызговике справа по ходу движения автомобиля) и размещены рядом с реле сигнализатора зарядки АКБ.

Электронная схема реле света размещена ниже:На общей схеме электрического оборудования «шестерки» видно под номером 5 — реле ближнего света ВАЗ 2106, а под номером 6 — реле далекого света ВАЗ 2106, которые являются взаимозаменяемыми элементами. Также тут можно узреть интеграцию главных электрических устройств транспортного средства в общую электронную схему снабжения автомобиля данной модификации.

Реле дальнего и ближнего света «шестерки»

Как уже было сказано, штатные реле далекого и ближнего света ВАЗ 2106 полностью схожи, имеют идентичные номенклатурные номера по каталогу (90.3747-10 либо 113.3747-10), 1-го типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть изменены вместе.

По Науке 2 — Что делать если не работает

ближний свет фар в ВАЗ 2106

90% того что не пылает одна фара при включении ближнего, а при включении далекого работают все 4 является.

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

Обзор всех реле ваз 2106, где какая находится и за что отвечает.нужная информация для хозяев ваз. Подпи.Для подключения реле света на ВАЗ 2106 употребляются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Регулировка света фар нива ваз 21213, 21214, 2131. Подобные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, подогрева кормового стекла и подачи сигнальных звуков.Напряжение инициации устройства при среднем температурном значении около 23 °С находится в границах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.

Заместо изделий под каталоговым номером 113.3747 допускается применение освеженных реле далекого и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается подмена изделий 113.3747-10 с крепежным кронштейном на девайсы с крепежом под номенклатурным значением 90.3747-10 с схожими чертами.

Авто индустрия практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), применяемые на инжекторных «шестерках», т. к. в устройство интегрировано дополнительное сопротивление для угнетения помех, присоединенное параллельно релейной обмотке. У таких реле далекого и ближнего света резистентность меж разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106
с цифрами 113.3747.

Порядок работы и характеристики

реле дальнего и ближнего света «шестерки»

Независимо от позиции пластмассового тумблера включения внешнего освещения допускается на недолговременное время инициировать свет далекой оптики, притянув на себя рычаг светового перелючателя, т.е. фактически производить сигнализацию световыми сигналами. Это происходит из — за поступления тока на контактную группу директивно от включателя зажигания, без роли переключателя внешнего света.Рядовая кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле далекого и ближнего света «шестерки» происходит при включении оптики.Свойства реле света

• Напряжение подключения реле при 20-30 °С — 8 В,
• Зазор меж разомкнутыми контактами, мм, более. 0,02,
• Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

Рекомендация: при поломке реле далекого и близкого света ВАЗ 2106 предлагается создавать подмену изделий полностью, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

Замена

реле света «шестерки»

Русские автовладельцы, управляющие жигулевской «классикой», задают вопрос, как подключить реле света на ВАЗ 2106, чтоб оно в предстоящем работало без заморочек. Подобные работы проводятся и при подмене реле света «шестерки».Работы проводятся в последующей последовательности:

Выворачиваем крепеж и демонтируем реле света фар для следующей подмены;

Запоминаем периодичность подключения проводки либо помечаем их маркером. Снимаем проводку с разъемов устройства;

Производим установка освеженного устройства в оборотной последовательности.

Предохранители и реле Ваз 2106

Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.

Расшифровка и обозначения предохранителей на Ваз 2106

Назначение блока предохранителей на Ваз 2106

Все реле на автомобиле Ваз 2106

Реле на автомобиле Ваз 2106 достаточно много. И иногда бывает достаточно трудно найти нужно реле элемента,а особенно трудно найти где они находятся попробуем разобраться в данном вопросе и показать расположение всех реле автомобиля Ваз 2106.ПОЛЕЗНЫЙ СОВЕТ
При выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно

Реле регулятор напряжения

Реле регулятор напряжения который отвечает за зарядку на автомобиле Ваз 2106 находится около бачка с тормозными жидкостями на картинке ниже думаю будет понятно.

Реле включения вентилятора радиатора системы охлаждения двигателя

Реле вентилятора на ваз 2106 находится не далеко от реле напряжения ближе к расширительному бачку.

Реле сигнализатора заряда аккумуляторной батареи Ваз 2106

Реле лампочки аккумулятора находится со стороны аккумулятора.

Реле включения дальнего света фар Ваз 2106

Реле включения ближнего света фар

ПРИМЕЧАНИЕРеле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково.Реле указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106Реле поворота и аварийной сигнализации на шестёрке находится за щитком приборов. Находится он примерно за тахометром.Реле дворников-стекло очистителей Ваз 2106Реле дворников на автомобиле Ваз 2106 находится в ногах с левой стороны под обшивкой. Как бы получается слева от рычага открытия капота и основных предохранителей.Ну вот и все мы рассмотрели основные штатные реле и предохранители на автомобиле Ваз 2106. Всем пока.ВАЗ-2106 19 апреля 2017 3914

Реле включения ближнего и дальнего света фар — диагностика и замена

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами.

На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

.

Основные неисправности реле

О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света.

Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других.

В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля. При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается. В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Предохранители и реле ВАЗ 2106

30.05.2016

Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под приборной панелью. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.Расшифровка предохранителей:

Номер
ток, А
Защищаемые цепи

F1
16
Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы

F2
8
Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя

F3
8
Левые фары (дальний свет) и контрольная лампа включения дальнего света

F4
8
Правые фары (дальний свет)

F5
8
Левые фары (ближний свет)

F6
8
Правые фары (ближний свет)

F7
8
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя

F8
8
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света

F9
8
Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла

F10
8
Регулятор напряжения. Обмотка возбуждения генератора

F11
8
Резервный

F12
8
Резервный

F13
8
Резервный

F14
16
Элемент обогрева заднего стекла

F15
16
Электродвигатель вентилятора системы охлаждения двигателя

F16
8
Указатели поворота в режиме аварийной сигнализации

Замена реле стеклоочистителя (PC514)Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы. Для выполнения работы потребуются два пластмассовых держателя обивки.1.Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.2. Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов3. Крестовой отверткой отвора­чиваем два самореза и снимаем реле.Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.Замена реле-прерывателя указателя поворота и аварийной сигнализации (231. 3747 или 23.3747)Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).

Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.

Отсоединяем от реле колодку проводовУстановка всех снятых деталей выполняется в обратной последо­вательности.Замена реле включения света фар (90.3747-10 или 113.3747-10)Два реле включения ближнего и дальнего света установлены в мо­торном отсеке на верхней части правого брызговика. Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле. Под кронштейном креп­ления реле дальнего света находится наконечник массового «провода».А — реле включения дальнего све­та.Б — реле включения ближнего света.Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.Установка всех снятых дета­лей выполняется в обратной пос­ледовательности.Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для вклю­чения контрольной лампы на щит­ке приборов при возникновении неисправности в цепи заряда акку­муляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двига­теля (при исправной цепи заряда) лампа должна погаснуть

Крестовой отверткой отворачи­ваем два самореза крепления и сни­маем реле. Под одним из саморезов закреплен «массовый» провод.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Установка реле выполняется в обратной последовательности.Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)Реле включения вентилятора ра­диатора системы охлаждения, уста­новлено в моторном отсеке на верх­ней части левого брызговика.

Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евроУстановка. Как правильно подключить блок.Для начала необходимо отключить массу от аккумулятора. Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем. После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.Схемка монтажа:Важно!!! Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.Порядок установления перемычек3-4, 5-6, 7-8, 9-10, 11-12, 12-13Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть  левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

Вот так это выглядит:СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

Ваз 2104, 2105

Ваз 2107, 21047

Ваз 2108, 2109, 21099

Ваз 2110, 2111, 2112

Ваз 2113, 2114, 2115

Ваз 2121, 21213, 21214

Электрическая схема автомобиля ВАЗ 2106


   Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль.
Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем.

С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт.

Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 — основной блок предохранителей; 2 — реле включения электростеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — переключатель стеклоподъемника правой двери; 5 — моторедуктор электростеклоподъемника правой двери; 6 — моторедуктор электрического стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу «30» генератора; Б — к выключателю освещения приборов; В — условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — коммутатор; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — основной блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

• №1 защищает цепи звукового сигнала, часов,  стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
• №2 защищает цепи   омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
• №3  левые фары дальнего света, а также  контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
• №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
• №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
• №6 защищает цепь правых фар ближнего света. Номинал 8А.
• №7 защищает цепь ламп освещения багажника, приборов, номерного знака,  прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
• №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
• №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
• №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
• №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
• № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
• № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
• №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

   Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.
    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.Для увеличения изображения кликните по картинке ниже. Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

передние фонари

боковые указатели поворота

аккумуляторная батарея

реле лампы сигнализатора заряда аккумуляторной батареи

реле включения ближнего света фар

реле включения дальнего света фар

стартер

генератор

наружные фары

внутренние фары

датчик включения электродвигателя вентилятора

электродвигатель вентилятора системы охлаждения двигателя

звуковой сигнал

катушка зажигания

распределитель зажигания

свечи зажигания

электромагнитный клапан карбюратора

датчик указателя температуры охлаждающей жидкости

подкапотная лампа

выключатель света заднего хода

датчик указателя давления масла

датчик сигнализатора недостаточного давления масла

датчик сигнализатора недостаточного уровня тормозной жидкости

моторедуктор очистителя ветрового стекла

коммутатор *

электродвигатель омывателя ветрового стекла

реле включения электродвигателя вентилятора **

регулятор напряжения

реле-прерыватель очистителя ветрового стекла

дополнительный блок предохранителей

основной блок предохранителей

реле-прерыватель аварийной сигнализации и указателей поворота

реле включения обогрева заднего стекла ***

выключатель стоп-сигнала

штепсельная розетка для переносной лампы ****

добавочный резистор электродвигателя отопителя

электродвигатель отопителя

переключатель электродвигателя отопителя

часы

лампа освещения вещевого ящика

прикуриватель

выключатель аварийной сигнализации

регулятор освещения приборов

лампа сигнализатора уровня тормозной жидкости

трехрычажный переключатель

выключатель зажигания

выключатель обогрева заднего стекла ***

выключатель заднего противотуманного фонаря

выключатель наружного освещения

выключатели плафонов, расположенные в стойках передних дверей

моторедукторы электростеклоподъемников передних дверей ***

выключатели плафонов, расположенные в стойках задних дверей

выключатель контрольной лампы стояночного тормоза

плафоны освещения салона

указатель уровня топлива с сигнализатором резерва

указатель температуры охлаждающей жидкости

указатель давления масла с сигнализатором недостаточного давления

тахометр

лампа сигнализатора стояночного тормоза

лампа сигнализатора заряда аккумуляторной батареи

лампа сигнализатора воздушной заслонки карбюратора

контрольная лампа габаритного света

лампа сигнализатора указателей поворота

лампа сигнализатора дальнего света фар

спидометр

выключатель сигнализатора воздушной заслонки карбюратора

переключатель электростеклоподъемника левой передней двери ***

реле включения электростеклоподъемников передних дверей ***

переключатель электростеклоподъемника правой передней двери ***

задние фонари

фонари освещения номерного знака

датчик указателя уровня и резерва топлива

колодки, подключаемые к элементу обогрева заднего стекла ***

лампа освещения багажника

задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение». Порядок условной нумерации штекеров в колодках:

• а — коммутатора
• б — датчика-распределителя зажигания
• в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
• г — реле прерывателя аварийной сигнализации и указателей поворота
• д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.*** — Устанавливается на части автомобилей.**** — С 2000 г. не устанавливается.Рубрики: Электрооборудование

Регулировка фар Ваз 2106

Главная • Ваз • 2106 • ЭлектрикаЭлектросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.Схема регулировки фар Ваз 2106а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т. п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Как заменить реле включения фар

Все реле, включая реле закрытия фар, используются для защиты систем с высоким током и напряжением от водителя в качестве меры безопасности. Используемые в «откидных» фарах, которые складываются из кузова автомобиля, реле включения фар необходимы для работы фар. Это реле находится в главном блоке предохранителей или на панели.

Любое реле, которое подает питание на электрическую систему, которая используется так же часто, как и фары, со временем потребует замены; вам даже может потребоваться сделать это более одного раза в течение срока службы вашего автомобиля.Симптомы неисправного реле включают фары, которые не открываются или не закрываются, и, возможно, прерывистое функционирование электродвигателей фар.

Часть 1 из 1: Замена реле включения фар

Необходимые материалы

• Плоскогубцы (при необходимости)
• Сменное реле

Шаг 1. Найдите реле закрытия фар . Найдите в руководстве по эксплуатации вашего автомобиля, где находится реле включения фар. Скорее всего, он будет под капотом вашего автомобиля, где находится ваша основная панель предохранителей.Однако он может быть расположен внутри кабины транспортного средства, если ваш автомобиль оборудован внутренним блоком предохранителей.

Шаг 2: Снимите крышку или крышку блока предохранителей . Чтобы получить доступ к реле включения фар, вам нужно будет снять крышку или крышку с блока предохранителей.

Шаг 3: Снимите старое реле . Реле закрывания фар выйдет непосредственно из клеммы. Если это трудно понять, вы можете использовать плоскогубцы, иглу или что-то еще. Убедитесь, что это реле того же типа, что и заменяемое реле.

• Совет : Проверьте клемму, которая подключается к реле. Перед установкой нового реле убедитесь, что он чистый и обеспечивает хорошее соединение. Проверьте старое реле на предмет повреждений. Серьезные повреждения могут быть вызваны другими компонентами, связанными с функцией реле закрытия фар. В этом случае эти проблемы необходимо решить до завершения установки нового реле.

Шаг 4: Вставьте новое реле .Вставьте новое реле закрытия фар туда, где было снято старое реле. Сильно нажмите на реле, чтобы правильно его подключить.

Шаг 5: Проверьте фары . Включите автомобиль и проверьте фары. Убедитесь, что фары выдвигаются и включаются своевременно. Затем выключите их, чтобы убедиться, что они закрываются должным образом. Выполните этот тест три или четыре раза, чтобы убедиться в правильности работы.

Шаг 6: Установите на место крышку блока предохранителей . Установите на место крышку блока предохранителей, которую вы должны были снять, чтобы получить доступ к реле.Затем вы можете утилизировать свое старое реле, если оно находится в хорошем состоянии (то есть без расплавленного пластика, расплавленного металла или серьезных повреждений).

Старомодные «выдвижные» фары добавляют привлекательности многим старым и новым автомобилям. Они действительно включают в себя больше движущихся частей, включая дополнительные комплекты, двигатели и электрические системы, чтобы они работали. Если ваше реле закрытия фар оставляет вас в темноте или вы просто предпочитаете, чтобы этот ремонт за вас выполнил профессионал, вы всегда можете обратиться к сертифицированному специалисту, например, из YourMechanic, чтобы он приехал и заменил реле закрытия фар для вас.

Как обновить тусклые фары с помощью модуля реле фар

Если вы управляете старым автомобилем с фарами с закрытым светом , вы, вероятно, заметили, насколько ярче стали современные фары. Не отчаивайтесь; есть простая модификация фар, которая может улучшить работу ваших фар.

Вот проблема: традиционные способы, которыми производители подают питание на фары, — от аккумулятора, до приборной панели, через переключатель фар, обратно по заводскому жгуту проводов и, в конечном итоге, к фарам.Это похоже на пересадку в Атланте на рейс из Чикаго в Нью-Йорк.

Этот пресловутый путь наибольшего сопротивления создает паразитные электрические потери, приводящие к тусклым фарам. Решение состоит в том, чтобы проложить отдельную линию питания за пределами стандартного жгута проводов, который соединяет аккумулятор напрямую с вашими фарами. Затем вы устанавливаете реле (которые будут управляться вашим штатным переключателем фар) в эти новые провода питания. Ваши фары и дальний свет будут работать как обычно, только они станут значительно ярче.

Вы можете выполнить такой проект за час или два, не тратя кучу денег — диплом инженера-электрика не требуется. Еще лучшая новость заключается в том, что существуют комплекты со всем необходимым, чтобы исключить любые догадки о сопоставлении компонентов.

Хотя вы можете собрать обвязку самостоятельно, мы использовали комплект универсальных проводов реле от United Pacific для модернизации нашего Jeep CJ-5 1980 года. В комплекте используются разъемы заводского типа, что делает новую привязь практически мгновенной.Ради краткости мы пропустили механическую разборку / повторную сборку, а также пошаговые инструкции по прокладке проводов, поскольку все автомобили разные. Мы использовали универсальную привязь без изменений, потому что у нашего маленького Jeep CJ была достаточно длинная проволока. Вашему автомобилю может потребоваться удлинение ремней безопасности.

Как и в любом подобном электрическом проекте, перед началом работы обязательно отключите отрицательную сторону батареи. Вы также можете смазать каждый разъем качественной диэлектрической смазкой для борьбы с коррозией и заделать соединения и клеммы изолированной изолентой и / или термоусадочной трубкой.Набор из стяжек удобен для закрепления и наведения порядка в дополнительной проводке.

Начнем с фар и начнем задом наперед. Отключите обе фары и подключите розетки из нового комплекта к задней части каждой фары в стиле 6014. В разъемах фары в комплекте используется небольшой кольцевой наконечник, который крепится к кузову автомобиля и обеспечивает отрицательное заземление. Если у ваших стандартных фонарей не было аналогичной настройки, вам, возможно, придется просверлить и установить саморез, чтобы выполнить соединение.Рекомендуется отшлифовать / отполировать любую поверхностную ржавчину и краску от места соединения на кузове автомобиля, чтобы обеспечить надежный контакт с электрическим заземлением.

Вставьте штекер из комплекта в один из гнездовых разъемов лампы из стандартного жгута проводов. Это позволяет новому ремню безопасности сохранять функцию переключателя фар на приборной панели. Оригинальный разъем жгута проводов другой фары не используется. Закрепите его скотчем и надежно завяжите молнию.

Далее идут реле, одно для дальнего света, а другое для ближнего.Они действуют как «привратники» для энергии, поступающей непосредственно от батареи. Установите их в сухом месте; вертикальная ориентация позволяет воде безвредно стекать с корпусов. Если возможно, постарайтесь разместить их в относительно доступном месте, на случай, если вам понадобится заменить один в будущем. В наш комплект входил удобный угловой кронштейн, поэтому мы смогли разместить реле прямо между корпусом решетки и блоком соленоида лебедки.

Мы внесли в комплект одну очень важную модификацию, добавив пару предохранителей между батареей и реле.Это предотвратит плавление жгута проводов до липкости в случае перегрузки. Мы перерезали питающий провод аккумулятора и вставили блок предохранителей Summit Racing , , который затем прикрутили к внутреннему крылу.

Наш блок предохранителей имеет четыре ответвления, а это значит, что у нас есть еще два на тот случай, если мы захотим добавить другие электрические аксессуары позже. Поскольку это джип, мы остановили свой выбор на блоке с водонепроницаемой крышкой. Вы можете использовать обжимные плоские клеммы, но мы припаяли наши провода непосредственно к предохранителям, чтобы обеспечить отличную электрическую непрерывность. Термоусадочная трубка была прикреплена к соединителям для защиты от влаги.

Мы выбрали предохранители на 10 А для нашего джипа, но для фар вашего автомобиля может потребоваться другой номинальный ток. Есть способы протестировать, но вы, вероятно, сможете найти конкретную ценность своей поездки с небольшим поиском в Интернете.

Другой конец кабеля питания от блока предохранителей подсоедините к положительной клемме аккумуляторной батареи. На проводах питания нашего комплекта уже установлены кольцевые клеммы, что приятно.Мы немного схитрили и протянули силовые кабели к соленоиду стартера, который питался коротким толстым плюсовым кабелем 4-го калибра, идущим прямо от аккумулятора.

Отсюда просто нажмите кнопку, снова подсоедините отрицательный кабель аккумуляторной батареи и проверьте свои фары. Переключатель фар на приборной панели должен работать как обычно, а фары будут лучше, чем новые.

Вот концы жгута внутри области фары. Штекер нового жгута вставляется в гнездовой штекер исходной проводки.Гнездовой разъем на новом жгуте проводов входит в фару. На другом свете вы просто подключаете фару к другому гнездовому разъему нового жгута проводов. Дополнительный оригинальный разъем не используется.

Здесь мы установили наши реле. Мы сориентировали их вертикально и поставили подальше от воды. С ними также легко связаться, если нам понадобится обслуживать их в будущем.

Наши фары заземлены на корпус Jeep с помощью стандартных кольцевых клемм и винтов.Обязательно удалите лишнюю ржавчину и краску с голого металла, чтобы обеспечить надежное соединение с землей.

Вот наш блок предохранителей. Продолжаются споры о том, лучше ли паять или обжимать эти типы соединений. Мы выбрали пайку, потому что мы могли пропустить провод через небольшое отверстие на выступе для дополнительного механического соединения.

Блок предохранителей установлен. Обратите внимание на водонепроницаемую крышку и термоусадочную трубку для изоляции соединений. Это был четырехконтурный блок, поэтому мы использовали дополнительные слоты для хранения резервных предохранителей.

Да будет свет! Правильно установленный жгут не оказывает отрицательного воздействия на вспомогательные цепи, и вы всегда можете вернуть его в исходное состояние, если возникнет необходимость.

Известно, что очень сложно показать эффекты измененного освещения до и после.Вы можете видеть, что фары теперь легко освещают перекресток примерно в 50 ярдах впереди. Для джипа такого года выпуска это явное улучшение. Автор: Пол Сакалас Пол — редактор OnAllCylinders. Когда он не пишет, вы, вероятно, заметите, что он швыряет инструменты в своего злополучного ежедневного водителя или возится со старым Jeep CJ-5. Заядлый мотоциклист, он проводит остальное время, синхронизируя карбюраторы и очищая жир с левой штанины.

5 причин, по которым фары дальнего света работают, а ближнего света нет в Бивертоне

7 февраля 2019 г.

Никто не хочет ехать ночью и выключить фары. Во многих случаях дальний свет по-прежнему будет работать, когда обычные фары выключены, но просто небезопасно ездить, когда ваш дальний свет может ослепить других водителей.

В нашем авторизованном сервисном центре Carr Chevrolet мы помогли многим клиентам решить проблемы с фарами, и это одна из наиболее распространенных проблем, с которыми мы сталкивались.Ниже мы поделимся нашим опытом с пятью вещами, которые, по нашему мнению, вы должны знать о том, почему ваши фары дальнего света работают, а фары ближнего света — нет. Если у вас возникла эта проблема, зайдите в наш сервисный центр Chevrolet и GM по адресу 15005 SW Tualatin Valley Highway, Beaverton, OR 97006. Решение проблемы с фарами не займет много времени, и вы можете легко записаться на прием онлайн, если вы предпочитать.

5. Выключатель фар

У большинства автомобилей есть рычажные переключатели на рулевой колонке, которые включают дальний свет.Этот переключатель рассчитан на длительное использование, но со временем он может изнашиваться. Это не проблема, которую мы видим слишком часто, но она может случиться. Если проблема в переключателе, вы, вероятно, заметите, что это не так. Возможно, он не защелкивается на месте, как когда-то, или он просто немного болтается. Если вы не уверены, зайдите к местному авторизованному дилеру и попросите обученного на заводе техника осмотреть его.

4. Розетки для фар

Как вы, возможно, знаете, фары на большинстве автомобилей состоят из лампочек, вставленных в розетки.Со временем эти розетки могут подвергнуться коррозии. Это может быть связано с плохим заземлением или рядом других проблем, но в результате нарушается соединение с лампой фары. На некоторых автомобилях фары имеют проводку, поэтому, если одна гаснет, загорается и другая. Это означает, что из-за плохого контакта из-за коррозии фары могут погаснуть. Поскольку дальний свет находится в другой цепи, они часто работают нормально, даже когда ближний свет перестает работать.

3. Электропроводка фары

Как и практически в любой другой электрической системе, если электропроводка неправильная, система не будет работать.Это верно для фар вашего автомобиля. Если грызуны залезли под капот и погрызли провода или оборвалось соединение, вы можете обнаружить, что фары перестают работать. Если вы знакомы с вольтметром, вы можете проверить наличие питания в фаре и определить, не мешает ли что-то электричеству попадать на фары.

2. Предохранитель или реле фары

Все электрические системы в вашем автомобиле, включая фары, защищены предохранителями.Они предназначены для «взрыва» и разрыва цепи, если через них проходит слишком много энергии. Это защищает все компоненты цепи. Если предохранитель фары перегорит, это может привести к тому, что фары перестанут работать.

Большинство систем фар также имеют реле, которое переключает мощность между ближним и дальним светом фар. Если это реле выходит из строя, оно может пропускать питание на дальний свет, но не на ближний свет.

1. Лампы головного света

Это наиболее распространенная причина, по которой мы видим, почему фары дальнего света автомобиля работают, а ближний свет — нет.Обычные фары включаются гораздо чаще, чем дальний свет, поэтому ближний свет перегорает чаще. Некоторые автомобили имеют совершенно разные лампы дальнего света, а другие модели имеют фары с двумя разными нитями накала. В любом случае, если ваш ближний свет не работает, но ваш дальний свет работает, первое, что мы проверяем, — это лампы накаливания.

Если вы думаете о замене лампочек фар самостоятельно, убедитесь, что вы знакомы с правильной процедурой установки для того типа лампы, которую вы заменяете.Знание этого часто является разницей между успешным проектом и дополнительными деньгами на приобретение большего количества ламп для фар.

Даниэль Стерн, консультирование по вопросам освещения и снабжение

Зачем и как Обновите
схему фары

Дэниел Стерн

Нажмите здесь для версия этой статьи в формате PDF для печати.

Требуются вдумчивая осторожность и внимательное размышление

Успех или неудача вашего обновления освещения усилия едут на качество ваших запчастей и качество вашей работы.Важно как осторожно прокладываете провода так, чтобы не натирать изоляцию. Это имеет значение, как и насколько хорошо вы устанавливаете связи. Это важно насколько хорошо вы защищаете добавленную проводку от дорожных брызг и брызг. Это важно что ты используйте предохранители в новой проводке для защиты от повреждение автомобиля из-за нового или старая электрическая неисправность. Важно то, что вы используете качественные детали спроектирован и построен, чтобы противостоять суровым условиям из автомобильный использование. Такие компоненты должны быть устойчив к широкому диапазону температур, дорога брызги, пары, найденные под капот каждой машины, суровый и продолжительный вибрация и др.Это заплатит вам отбирать только продукцию компаний с хорошо установившаяся репутация качество и долговечность; а безымянное или небрендовое реле может легко убить вас когда он терпит неудачу где-то на темной дороге, оставляя ты без огней. Цена — это не то же самое, что стоимость!

Методы, описанные в этой статье, позволят получить превосходно результаты, если работа будет проведена тщательно и на высоком уровне, с качественные запчасти и материалы и без резка углов или небрежная работа.

В этом руководстве основное внимание уделяется по общим принципам и методам связан с хорошими налобный фонарь проводка. Есть много вариантов оригинальная схема фары, и это будет стоить вашего времени тщательно изучите настройку вашего автомобиля, при необходимости при помощи проводка диаграммы, применимые к вашему конкретному автомобилю.

Зачем нужны реле?

Питание фар контролируется (подождите это) выключатель фар.Почти во всех автомобилях, построенных в конце 90-е, и довольно много построено после этого периода, все фары современные. проходит через переключатель. То есть: длинные отрезки тонкой проволоки к и от переключатель, который содержит крошечные контакты. Все это составляет удивительное количество резистивного падения напряжения, которое сильно укусит мощности фары.

Во многих случаях тонкие заводские провода не подходят даже для стандартные штатные фары головного света. Есть значительный элемент сокращения затрат автопроизводителя; это может звучать как шутка, что они считают, что фары используются только ночью, так что это 50% нагрузки, поэтому они сокращают калибр провода вдвое, но на самом деле это довольно близко к тому, как такого рода решения часто принимаются в автомобиле промышленность, где почти каждая последняя доля цента, которая может бриться из Стоимость сборки, будет.

И наука еще не дала нам проводка, соединения и переключающие контакты, улучшающиеся с возрастом; в На самом деле они делают наоборот.

Лампа фары свет выход серьезно скомпрометирован с пониженным напряжением. Падение светоотдачи не линейна, она экспоненциальна в степени 3.4. Например, давайте рассмотрим лампочку с номинальной мощностью 1000 люмен при 12,8 В и посмотрите, что происходит, когда он работает при разные напряжения:

10,5 В: 510 люмен
11.0 В: 597 люмен
11,5 В: 695 люмен
12,0 В: 803 люмен
12,5 В: 923 люмен
12,8 В: 1000 люмен ← Номинальная мощность напряжение
13,0 В: 1054 люмен
13,5 В: 1198 люмен
14,0 В: 1356 люмен ← Номинальный срок службы напряжение
14,5 В: 1528 люмен
(За пределами Северной Америки мощность и срок службы лампы рассчитаны на 13,2в, но эффект от падения напряжения такой же).

Когда действующий падение напряжения до 95 процентов (12,54в), лампы накаливания производят только 83 процента от их номинальной светоотдачи.Когда напряжение падает до 90 процентов (11,88 В), выход лампы составляет всего 67 процентов от того, что должен быть. И когда напряжение падает до 85 процентов (11,22 В), выход лампы мизерные 53 процента нормальных! Это довольно часто для заводских цепей фар для создания такого напряжения падение, особенно если они уже не новенькие и связи есть скопилась коррозия и грязь. И даже во многих более новых автомобилях, где переключатель фар указывает на освещение У модуля управления для подачи питания на лампы есть проблемы такого характера.Ford Crown Victoria — лишь один из многих примеров; освещение контроль модуль не указан; он морит лампы голодом до тех пор, пока не перегорит. Некоторые модули можно отремонтировать; другие должны быть заменены — иногда с большими затратами и хлопотами — так включение схемы с малыми потерями стоит не только для того, чтобы легче увидеть во время вождения ночью, но продлить жизнь модуль.

От выключателя фар идет один провод. к балке селекторный («диммер», дальний / ближний свет) переключатель.Два провода бежать от диммер к передней части автомобиль: один для дальнего света, один для ближнего.

Вот схема того, с чего нам нужно начать:

Это длинные отрезки тонкой проволоки между аккумулятор и фары! Обычно мы находим проволоку калибра 16 (1,5 мм). мм ² ) в лучшем случае, чаще 18 калибр (1,0 мм ² ) и в некоторых случаях даже 20 измерять (0,5 мм ² ). Множество таких схем вызывают недопустимое падение напряжения.

Как измерить падение напряжения

Это испытание должно проводиться при включенных лампах и всех лампах. подключен, поэтому вам, возможно, придется потрудиться, чтобы получить доступ к правильной лампе Терминал.В некоторых случаях проще всего снять лампу с налобный фонарь и (осторожно) включите его за пределами фары своим вольтметр подключен. Или вы можете проверить патрон фары: принесите пару прямых булавок, английских булавок или разогнутую бумагу клипы. Не используйте их для прокалывания проводов, просто вставьте их в заднюю часть патрона фары, рядом с каждым проводом, до конца ваш штифт соприкасается с металлической клеммой внутри гнезда. Затем Вы можете легко прикоснуться щупами измерителя к контактам с помощью розетки подключен к лампочке.

Подключите положительный (красный) щуп вольтметра к автомобильному аккумулятору. положительный (+) вывод, а отрицательный (черный) тестовый провод к + клемму нити накала (луча) фары, которую вы тестируете — используйте в лампочка находится дальше всего от аккумулятора. Ваш вольтметр даст прямой чтение падения напряжения. Запиши это.

Затем подключите положительный (красный) провод вольтметра к клемме заземления. лампы фары, а отрицательный провод вольтметра к отрицательному (-) клемма аккумуляторной батареи.Ваш вольтметр снова даст прямое показание падения напряжения. Запиши это. Сложите две цифры падения напряжения получается, и это полное падение напряжения в цепи.

Как устранить падение напряжения

Довести до полной мощность от электричества производитель — аккумулятор или генератор — на электричество потребитель — фары — мы должны минимизировать в длина силового пути между производитель и потребитель, и мы должны максимизировать электрический ток грузоподъемность или калибр проволоки этой мощности путь.Но мы все еще хотим быть возможность управлять фарами дистанционно (с сиденье водителя), так как же нам поступить? который? Установите реле!

Коммутатор — это устройство, которое завершает («производит») или открывается («обрывается») цепь, отправка или прерывание тока к любому устройству, которое мы пожелаем контролировать. Реле просто выключатель с электрическим приводом. Когда мы отправляем питание реле с выключатель фар, реле замыкает цепь между батареей или положительный (+) вывод генератора и фары.В отличие от фар, реле требуется лишь небольшое количество энергии для работы, так что тонкие провода неадекватные по мощности фары более чем достаточно для питания реле. Мы будем просто используйте имеющиеся провода фары, чтобы включите и выключите реле и дайте реле делают тяжелую работу, большую работу по отправка или прерывание тока к фарам. Мы используем реле с большим количеством токоведущих емкость, которая позволяет нам использовать крупногабаритная проводка, которая также имеет много допустимая нагрузка по току.Сюда, мы можем подвести полный ток к фарам, практически без падения напряжения.

Реле требуется всего один или два ватта для активировать его. На с другой стороны, даже многие старомодные герметичные балки общая мощность систем фар более 100 Вт на ближнем свете (еще больше на дальнем луч), что означает, что им нужно больше 10 ампер тока. Мощность (в ваттах) равен квадрату тока (в амперах) умноженное на полное сопротивление цепи (в Ом). Так что если переключатель фар или переключатель света переключатель имеет сопротивление всего 1 Ом из-за неуказанные контакты и возрастное ухудшение, и у нас есть 10-амперная нагрузка, что означает 100 стоимость ватт нагрева в выключателе. Когда-либо клали руку на 100-ваттная лампочка? Ой! Имейте в виду, что вы можете паять всего за паяльник на 15 Вт, и вы начинаете видеть здесь проблему.

Итак, как выглядит схема фары, когда мы установить реле?

На этой диаграмме следует обратить внимание на несколько моментов:

Те, казалось бы, случайные числа на реле и розетки — это более или менее универсальное обозначение немецкой промышленности. указ. Ты будешь найдите достаточно полный список их значений здесь .На реле, имеем:

86 , цепь переключения / управления реле «в» (+)

85 , цепь переключения / управления реле «из» (-)

30 , цепь питания «в» (от питания источник)

87 , цепь питания «на выходе» (на лампу или любое другое электрическое устройство, на которое подается питание).

Лучшие реле для настройки фары схема имеет двойной 87 терминалы.Это позволяет использовать один терминал 87 для питание левой нити, и другой 87 терминал для питания правого нить накала в какой цепи вы здание (ближний свет, дальний свет, противотуманные фары, и т. д.), поэтому нет необходимости дублировать провода, идущие к одиночному терминал или возиться с контрейлерными соединениями и т.п. Обратите внимание, что терминал с надписью 87a — это не то же самое, что терминал 87.

На патронах для фар обозначения клемм следующим образом (не показано на схеме):

56а , дальний световой пучок.

56b , корма ближнего света.

31 , земля (или «общий»).

Как проложить провода

Вам нужно выбрать место для получения энергии. для фары. Два наиболее распространенных варианта: выход генератора (B +, BAT) клемму или положительный полюс аккумуляторной батареи. Немного автомобили с выносными аккумуляторами или панели предохранителей под капотом имеют питание под капотом очков, и это может быть хорошим выбор тоже.Итак, какая лучшая сила точка?

На автомобилях с амперметрами полного тока (в основном до 1976 г. Крайслер продукты) лучше всего брать вашу мощность от в выходной терминал генератора, а чем на плюсовой клемме аккумуляторной батареи. Этот так что когда все в его нормальное состояние — двигатель работает, аккумулятор заряжен — мощность для фары не проходят через существующие в автомобиле проводка вообще. Это мудро способ сделать это на авто с полным током амперметры, потому что такие манометры должны иметь все тока на всю машину.Сохранение тяжелый текущие нагрузки из этой области снижает нагрузку на всю систему проводки и устраняет сильное падение напряжения на сторона зарядки проводки. Тем не менее, если у вас есть такая машина, это отличная идея улучшить эту настройку для надежность и безопасность. Как и во всем остальном, есть хорошее и плохое способы внесения таких улучшений. Напиши мне электронное письмо, если тебе интересно, и я посоветую.

Однако подавляющее большинство автомобилей не имеют полный ток амперметры, так что возьмите выбор генератора или положительной клеммы аккумуляторной батареи (или розетки терминалы, на оборудованных таким образом автомобилях) на основании доступ и удобство.Эти точки все электрически общие, и любой из них будет служить примерно одинаково Что ж. Если у вас автомобиль General Motors с боковым выводом аккумулятор, вам нужно захватить пару специальных новых аккумуляторных кабелей Терминал болты как эти так что вы можете легко и надежно прикрепить + и — провода ремня к батарея.

Вы, наверное, слышали, что снимать мощность фары с выход генератора из-за «напряжения шипы »; это не совсем так.Напряжение может быть немного выше на выводе B + (выход) генератора, чем на плюсе аккумуляторной батареи терминал — и если да, вероятно, он немного выше оптимального для питания ламп — но без напряжения шипы присутствуют в электрической системе с хорошее регулирование напряжения, и любые всплески, которые присутствуют в системе с присутствует плохая регулировка напряжения более или менее одинаково во всей системе. Если ваша система зарядки «остроконечный», на что указывают мигающие автомобильные лампы. ярче и тусклее с двигатель работает на постоянной скорости, тогда вам нужно устранить проблему, которая вызывая шипы!

При подборе энергии на аккумулятор, особенно с обычным (всех производителей, кроме GM) верхним терминалом аккумулятор, ум в потенциал на коррозию.Оставьте эти терминалы чистый-чистый-чистый, и как только вы добавили жгут проводов питания и заземления к положительный зажимы клемм и минусовых проводов АКБ (с кольцом терминал на каждом) и переустановил кабели, будьте Обязательно обрызгайте собранные клеммы г. соответствующий герметик для защиты от таких проблема — это хорошая практика, даже если вы не добавляете новых провода к АКБ.

Все марки и модели автомобилей разные, и вы можете найти самостоятельно без легкого доступа к любой из упомянутых точек отбора мощности слишком далеко.В этом случае может потребоваться немного творчества. Ты не необходимо использовать аккумуляторный конец положительного кабеля, вы можете подключить другой конец, где он соединяется со стартером, соленоидом стартера, или где-нибудь еще. Если вы работаете над большим домом на колесах или другой автомобиль с силовой установкой сзади, нигде рядом с фары, тогда вам лучше проложить новые кабели питания и заземления вперед перед автомобилем — убедитесь, что они подходящего размера, и хорошо защищен от истирания, истирания, заедания и всех других повреждать.

Примечание. На рисунках ниже в качестве источника питания используется генератор. точка взлета. Это не значит, что лучше, просто так были сделаны рисунки.

Защита цепи

Правильно настроенный жгут реле имеет предохранители в сторона источника питания цепь питания фары, как можно ближе к точка сбора энергии — в дюймах от аккумулятора + или клемма B + генератора. Это очень важно! Когда вы добавляете провода, которых не было оригинальный дизайн автомобиля, вы должны правильно защитить новые цепи вы строите. Предохранители — это первый выбор. Автоматические выключатели с ручным сбросом второй выбор. Не используйте схему самовосстановления / автосброса выключатели, и вот почему: некоторые виды электрических нагрузок, например, двигатели, может иногда потреблять всего на , что на больше, чем их обычный ток, обычно на короткое время из-за необычного состояния. Пример мог бы быть мотором стеклоподъемника, который должен преодолеть немного льда, прилипшего к стекло к косяку в холодный день. В этом случае выключатель с автоматическим сбросом прекрасный выбор; он откроет цепь на некоторое время и к тому времени сбрасывает состояние переходной перегрузки, вероятно, прошло. Лампы и их схемы не такие . Либо они рисуют количество тока, на которое они рассчитаны, или короткое замыкание который тянет гигантский ток — и если это произойдет, вы захотите цепь должна оставаться мертвой, пока проблема не будет устранена. Самовосстанавливающийся выключатель в этом состоянии будет продолжать передавать питание на короткое замыкание каждый раз он сбрасывался, каждый раз увеличивая урон и опасность. Вот почему мы используем предохранители или автоматические выключатели с ручным сбросом в правильно настроенный жгут лампы.

Жгут реле фары подключается к главной электрической сети автомобиля. питание либо от аккумулятора, либо от генератора. Если новая проводка (или часть старой проводки после реле) замыкает на земля, без предохранителя у вас будет дорогой огонь. Генератор может обычно выкачивает 60 ампер или более, а аккумулятор может внести еще 80 до 100 ампер до главного предохранителя автомобиля или перегорает плавкая вставка. Это на порядка 130 А, протекающих по вашим проводам, что нагреет их до оранжево-горячего немедленно.Не говоря уже о том, что если вы взорвете главный предохранитель, теперь ты мель тоже. Завершая этот неприятный ход мысли: если у вас есть старая классика без какого-либо главного предохранителя, плавкой вставки, или другая защита главной цепи, весь проводка шлейку можно быстро обжарить до хрустящий, хрустящий хрустящий секунд. Я видел, нюхал и слышал это случается, и это не скоро забывается; если ты водить такую ​​машину, добавить главный предохранитель или плавкую вставку!

Обратите внимание, что на схеме модернизированного переключателя фар провода к самим фарам тяжелее.Если вы собираетесь в беду отремонтировать не отвечающие требованиям заводские провода фары, выполнить полную работу и хорошо работать провода полностью к фарам. Необходимые детали и детали для способствовать такому усовершенствованию, например, патроны предохранителей и патроны для фар совместим с проволокой большого сечения, может быть трудно найти на месте. Запчасти магазины, как правило, продают те же мелкие вещи, что и ваша машина. изначально поставлялся с. Пакеты, содержащие все эти необходимые детали, сдвоенный 87 реле, и все остальные пикантные биты доступны здесь .

Выбор провода

Используйте только многожильный медный провод, никогда не сплошной (бытовой) провод, в автосервис. Уважаемый бренды в Америке включают (но не ограничиваются) Belden / PowerPath, Дека, Анкор, Кэрол, Уитакер и Стандарт. Обычный автомобильный провод использует ПВХ изоляция, и этого обычно достаточно. Сшитый высшего сорта изоляция (GXL, TXL, почти все, XL) более устойчив к примерно все, что агрессивно для автомобильных проводов — тепло, масло, повторяющиеся перегибы, и т. д. — и можно купить в удобном пачки многоцветные .Луженая проволока морского класса — это супер экстра устойчив к коррозии, выпускается в хорошем ассортименте цветов , а также удобные готовые кабели, содержащие два или же три провода разных цветов — очень приятные, чтобы их было легко, аккуратно, хорошо защищенные сооружения. Если у вас нет такого кабеля, возьмите какой-то ткацкий станок для защиты ваших проводов.

Выбор калибра проволоки имеет решающее значение для успеха модернизация схемы.Слишком маленький провод создаст напряжение. падение мы пытаемся избежать. На с другой стороны, провод слишком большой калибр может затруднить получение хорошего и прочного соединения на терминал, и может вызвать механическое трудности из-за его жесткости, особенно в скрытом налобном фонаре системы. Калибр 14 (2,5 мм ² обычно вполне адекватный. 12-го калибра (4,0 мм ² ) значительно больше, чем адекватный. Калибр 10 (5,2 мм ² ) прошел точку уменьшения возвращается и снова в слишком большую / чрезмерную территорию.

Не забудьте использовать провод соответствующего калибра на выводах заземления и . вашей схемы; падение напряжения происходит из-за к неадекватному заземлению тоже. Ты только саботирует ваши усилия, если вы бежите хорошие, большие провода к питающей стороне каждую фару, и оставьте плаксивую маленькую заводские заземляющие провода на месте. Кстати, многие заводские цепи фары работают неуказанные заземляющие провода до точки на кузове автомобиля удобно возле фар. Этот приемлемое основание (едва ли) на новой машине.По мере старения автомобиля коррозия и грязь накапливается и резко увеличивается сопротивление между кузовом автомобиля и сторона заземления электрической системы автомобиля. Требуется немного дополнительных усилий, чтобы проложите новые большие провода заземления непосредственно к один или другой конец минусовой батареи (-) кабель, или к металлическому корпусу генератора, и это обеспечивает надлежащую почву.

Работа с проводом

Вам понадобится щипчик лучше, чем обычный сырный потребительский предмет, который у вас, возможно, уже есть.Вы можете потратить пару сотен долларов на одну, но в этом нет необходимости; просто идите за хорошим например это . Вы найдете это очень полезным для множества других проектов; это стоящая покупка.

Возможно, вы умело и талантливо обращаетесь с паяльником, и вы думаете о том, чтобы спаять свои соединения. Хороший и прочный жгут фары можно собрать пайкой, но можно вместо этого выберите другие техники; см. здесь , здесь , и здесь .

Помимо правильно сделанных обжимов, есть еще одна хорошая техника для отводка и соединение проводов. Это называется системой Posi, и вы можете читайте об этом здесь . Получите это ассортимент и вы обязательно найдете им применение; они одно тех продуктов, которые вы покупаете для конкретного проекта, но затем другие их использование продолжает появляться перед вами, когда они находятся в дом. Это совсем не похоже на ужасное складывание и хруст. Метчики «Scotchlok» (никогда не используйте их).

Монтаж реле

Реле

очень компактные, примерно 1 дюйм на 1,5. дюймы. Потому что они занимают так мало места, это относительно легко установить их в оптимальном расположение. Потому что основная идея с этим обновление состоит в том, чтобы минимизировать длину цепь питания фары для того, чтобы вывести производитель и потребитель максимально близки вместе (электрически) насколько это возможно, лучше всего установить реле на перед автомобилем возле источника питания (генератор, аккумулятор или розетка) и возле фар.Не переживай слишком сильно, хотя; выбрать удобное и подходящее место для реле не беспокоясь о лишних дюймах или футах провода, необходимого для их. Потому что ты будешь нужно в минимум два реле — одно для высокого луч, один для ближнего света — вам нужно использовать релейные крепления, которые включают функция защелкивания для создания аккуратных релейных банков это можно сделать так, чтобы он выглядел заводские установки, если проводка сделана аккуратно. Эти релейные крепления также служат формованные клеммные колодки так, чтобы все провода, идущие к реле, собираются в один сокет, который предпочтительнее иметь отдельные провода без опоры затыкать.Это реле и крепления в комплекте в инсталляционные пакеты доступны здесь .

Системы с наземной коммутацией

Многие японские автомобили, а также некоторые другие, использовать Цепь фары с заземлением: фара и луч селекторные переключатели делают или ломают земля ножка цепи фары, а не кормовую ножку. В этих системах убедитесь, что использует оба отрицательная и положительная существующая фара провода для срабатывания реле.это заманчиво запустить существующую подающую проволоку фару к клемме реле 86 (триггер корм) и просто найдите удобную площадку для релейная клемма 85 (триггер земля). Однако это не сработает с системы с заземлением. Запустить существующий подводящий провод автомобиля к клемме 86, и запустить существующий автомобиль провод заземления к клемме 85.

Но что мы будем делать сейчас, мы использовали наш единственный и неповторимый провод массы на 85 выводе ближнего света реле, но мы все равно должны установить реле дальнего света? Перейти к другому сторона машины, и у вас есть еще один провод заземления! Помните, реле триггерные цепи могут быть сколь угодно длинными вроде, потому что берут незначительную мощность.Таким образом, вы можете продлить автомобиль существующие провода фары к креплению реле расположение. Это нормально использовать метод независимо от того, есть ли у вас система с заземлением или нет, так что вперед вперед и используйте его, если не уверены.

Автомобили Toyota

Необычная схема фары Toyota. Обычно это заземлено, но это еще не все. Это не плохо, не плохо или что-то еще, это просто отличается от того, как это делают другие автопроизводители. Если вы этого не сделаете учитывать эти различия при настройке установки реле, вы получите операционные причуды и раздражители.Ваш индикатор дальнего света свет не будет работать правильно, дальний свет не выключится, когда вы выберите ближний свет и тому подобное. Чтобы избежать этих проблем, вам нужно будет включить несколько диодов и резисторов, как показано в следующем диаграмма (это для 2-ламповой системы, но принцип применим к любой конфигурация системы фар). Получите их локально или онлайн из дом поставки электроники. R1 — резистор на 8 Ом, 2 Вт. D1 и D2 — кремниевые диоды с номиналом не менее 2 А. и пиковое значение обратного тока не менее 50 В.

Индикаторы отключения лампы

У некоторых автомобилей есть индикаторы на приборной панели, которые сообщают водителю, когда перегорела фара. Функционирование таких устройств может быть нарушено установка реле фар. Есть способы сохранить функцию индикатор перегорания лампы при использовании реле. На собственном транспорте я просто вытащить лампочку из лампочки-отключение индикатор … Мне нравится думать, что я замечу перегоревший налобный фонарь!

---

Дэниел Стерн Лайтнинг (Daniel J.Стерн, Собственник)

нажмите здесь, чтобы отправить мне письмо

Авторские права © 2009 Daniel J. Суровый. Последние редакции 18/11. Этот контент не может быть воспроизведен или переиздан в Любые форма без экспресс письменный разрешение автора.

Проводка реле фар | GTSparkplugs

Если у вас старый автомобиль или вы сами выполняете новую электромонтажную работу, вот простая схема, которая подаст вам полное напряжение на фары.Во многих старых автомобилях или автомобилях, где вы заменили фары лампами более высокой мощности, вы рискуете перегрузить проводку, поскольку потребляемый ток для этих более мощных огней может превышать то, для чего, возможно, был разработан исходный жгут.

Даже если вы используете стандартные герметичные лампы для луча света, вы обнаружите, что большинство производителей автомобилей плохо справились с проводкой к лампам из-за длительного пробега от переключателя света в сочетании с обычно слишком маленьким сечением провода. В результате может снизиться напряжение в ваших фарах, что в конечном итоге приведет к тусклому свету ламп.

С помощью пары деталей и более толстого провода можно добиться правильной работы мощных фонарей. Важно сказать, что вы всегда должны предохранять все цепи. Если вы используете существующую проводку фары, они плавятся, и вы должны сделать то же самое, иначе ожидайте расплавления и сопровождающего его огненного шара под капотом.

Чтобы узнать больше о реле, посетите страницу «Введение в реле», а также страницу «Электропроводка вентилятора», поскольку они также могут помочь в понимании некоторых основ электромонтажа.

Подключение фар и реле

Во всех основных электромонтажных работах необходимо соблюдать некоторые основные правила, касающиеся электричества, но это довольно просто. Вот несколько ключевых советов, прежде чем мы начнем:

• Используйте провод подходящего размера для вашей системы, потребляемой током


• Должны использоваться предохранители или автоматические выключатели, чтобы ваш автомобиль (или грузовик) не сгорел дотла в помещении. в случае короткого замыкания


• Не допускайте попадания проводов в движущиеся части вентилятора или двигателя.


• Не допускайте истирания и короткого замыкания проводов (см. Комментарий к предохранителям выше).


• Убедитесь, что все электрические соединения загрязнены, чистые, плотные и сухие.

Сначала некоторые основы, затем схемы. Давай займемся делом как говорится …

Стандартные автомобильные реле фар

Выше — это несколько типичных реле, которые вы можете использовать для переключения фар. Обычно это обычные автомобильные реле, которые вы сейчас находите под капотом.Купите реле с большей емкостью, чем ожидалось, некоторые реле в корпусах того же размера имеют разные номинальные токи, поэтому обязательно проверьте спецификацию на детали.

Самое левое реле — Водонепроницаемое реле с разъемом. Хороший выбор для установки под капотом или там, где все может промокнуть.

Центральное реле — Обычное реле Bosch / DIN для льда. Легко достать, множество вариантов монтажа (показано встроенное крепление)

Самое правое реле — Микрореле.Они могут быть полезны в ограниченном пространстве, но убедитесь, что вы используете модели минимум на 20 ампер.

Не забудьте и розетку для ваших реле. В микрореле используется гнездо меньшего размера, чем у куба. В крайнем случае можно использовать обычные скользящие разъемы для кубического реле. В микрореле используются 2 разъема разных размеров, меньшие по размеру встречаются реже. В большинстве случаев розетка — лучший и чистый способ установки

Стандартные автомобильные предохранители для фар

Это куча предохранителей разных стилей (даже олдскульные стеклянные).Я предпочитаю использовать более современные

стилей. Обычно мне нравится размер Maxi-Fuse для приложений с более высоким током. Это хороший выбор для

большой мощности.

галогенные лампы для замены. Второй вариант — обычные плавкие предохранители ATO. Купите хороший патрон предохранителя с

толстый провод, подобный тому, который я купил в Интернете. (Хорошо, позвольте мне подключить сюда Amazon — Maxi-Fuse

Общие характеристики цветных усилителей Maxi-Fuse

Желтый — 20 А

Зеленый — 30 А

Оранжевый — 40 А

Красный — 50 А

Синий — 60 А

Коричневый — 70 А

Clear — 80 А

Пурпурный — 100 А

Рекомендуемый номинальный ток предохранителя

Найдите общий ток, потребляемый либо для дальнего, либо для ближнего света (обычно только один включен одновременно), помните, что вы

имеют 2 световых индикатора одновременно.Это будет минимальный необходимый вам предохранитель, используйте это число и округлите до

.

ближайший предохранитель. Для типичных галогенных ламп h5 мощностью 100 Вт — 20 ампер (желтые). Математика для этого довольно проста —

.

Предположения:

Напряжение автомобильного аккумулятора составляет прибл. 12 Вольт (не совсем, но безопасное число)

Каждая лампа 100 Вт , а у меня 2

Итак, сколько тока потребляют все 2 лампочки на 12 вольт? Это просто, каждая лампочка набирает 8 штук.34 Ампер на 12 Вольт, а у меня 2

лампочки работают на 12 вольт каждая, то есть на 16,7 ампер. Подождите, как же совершается магия. По этой простой формуле —

I = P / V

Где:

I = ток в ампер

P = мощность в Вт

В = Сила в В

Таким образом, ток каждой лампы рассчитывается следующим образом —

Ток в амперах = 100 Вт / 12 Вольт

8.33 = 100/12

Теперь, когда у меня есть 2 лампочек, это примерно 16,7 ампер, всего , и это говорит мне, что мне понадобится как минимум план для цепи на 20 ампер.

Для получения дополнительной информации о том, как все это рассчитать, посмотрите Калькулятор закона Ома (там есть аналогичный пример).

Емкость провода

Говоря о предохранителях, также важно убедиться, что вы используете достаточно толстый провод для подключения большой мощности.

к реле и лампочкам.Реле потребляют очень небольшой ток, но лампочки можно использовать пучком. Используйте калькулятор сечения провода

, чтобы получить примерный размер. Для реле управления 18 калибр провод в порядке, они потребляют мало тока, а вот для основного

Мощность

и фары у них должны быть намного толще. В качестве основного корма я бы попытался использовать калибр 10 или 12 от

. Аккумулятор

для предохранителя реле, затем от каждого реле, которое должно быть близко к фарам, не меньше 14

калибра для самых коротких пробегов, лучше 12 калибра.Почему очень толстые провода? Падение напряжения. Чем толще

провод меньше падения и это то, что нам нужно.

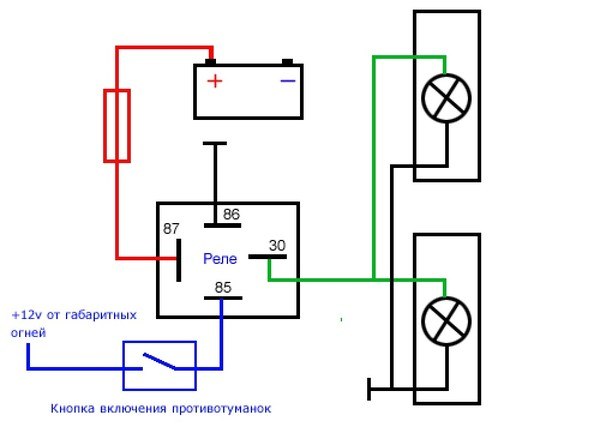

Схема подключения реле фары

Приведенная выше схема представляет собой способ использования существующей проводки фары для управления 2 реле, которые можно разместить рядом с фарами. Основное питание от батареи, питающей предохранитель и реле, должно быть хорошим проводом большого сечения, как показано. Этот пробег до аккумулятора обычно намного дольше, чем пробег от реле до фар, поэтому его калибр должен быть толще.Опять же, чем толще проволока, тем лучше. Управление реле может происходить от существующих проводов фар, один для дальнего света, а другой для ближнего света. При новой установке реле могут быть активированы некоторыми простыми переключателями, такими как подрулевой переключатель или ножной переключатель.

Опять же, не забудьте предохранитель подходящего размера!

Если вы не знакомы со схемами подключения, обратите внимание на несколько вещей:
Зеленая перевернутая «рождественская елка» — это ЗЕМЛЯ. Обычно это будет провод, подключенный к шасси автомобиля.Обеспечьте чистое соединение без ржавчины.

В некоторых автомобилях используется по 2 фары вместо одной с каждой стороны. Если у вас есть 2 типа с каждой стороны, проводка почти такая же, за исключением того, что это 2 лампы, и один контакт каждой лампы будет уходить на землю. Если вам нужна конкретная фотография, напишите мне по электронной почте, щелкнув маленькую свечу зажигания в правом верхнем углу страницы.

Заключение

Этот проект обычно выполняется на старых автомобилях с тусклыми фарами или при замене старых штатных ламп на некоторые мощные огнеметы, которые потребляют слишком много тока для вашей штатной проводки.

Как сказал Джеймс Браун в «Братьях Блюз» — «Ты видишь свет …»

Счастливого пути!

Реле и предохранители фар

MGA With An Attitude
ФАРНЫЕ РЕЛЕ и ПРЕДОХРАНИТЕЛИ — ET-206A

Возможно, вы уже знаете, что я не большой поклонник установки ненужных реле или предохранителей. Однако бывают случаи, когда реле абсолютно необходимо, и при этом может быть удобно установить предохранитель.Судя по книге, оригинальный переключатель противотуманных фар и провод от этого переключателя к передней части автомобиля предназначены только для питания одной противотуманной фары или одной фары дальнего света. Если вы устанавливаете более одной лампы, вы должны использовать реле и провод питания большего диаметра, чтобы выдерживать повышенную токовую нагрузку. По многочисленным просьбам я публикую эту статью, чтобы охватить множество вопросов, связанных с установкой противотуманных фар и дальнего света, добавлением реле и предохранителей в систему освещения. Надеюсь, я смогу сделать одну схему, охватывающую все основы, вместе с некоторыми заметками о различных вариантах.

Прежде чем идти дальше, ПОЖАЛУЙСТА, ознакомьтесь с «Правилами обновления освещения» в ET-204 (и постарайтесь не делать ничего незаконного).

Я не показываю здесь оригинальные соединения переключателя освещения и переключателя противотуманных фар, потому что ничего не меняется, и вам не нужно прикасаться к этим переключателям. Эта установка добавляет четыре реле, четыре предохранителя и один новый переключатель на приборной панели для фар дальнего света.

Учтите, что в течение долгого времени асимметричное освещение было незаконным в Северной Америке.Могут быть некоторые исключения, если это был оригинальный выпуск с завода, когда автомобиль был построен (в то время, когда это было законно). Также может быть исключение, если асимметричное освещение было установлено в качестве аксессуара дилера или послепродажного обслуживания в течение того же периода времени (согласно закону). Вот как вам может сойти с рук установка одного 9-дюймового дальнего света Lucas Flamethrower, потому что он широко известен как принадлежность той эпохи. Чтобы соответствовать законам симметричного освещения, вам необходимо установить новые лампы попарно, и в этом случае вы должны использовать реле.

Также учтите, что в течение долгого времени использование 100-ваттных фар на дорогах общего пользования в Северной Америке было незаконным. Я думаю, что единственное исключение из этого могло бы быть, если бы они были оригинальным заводским выпуском в качестве стандартного оборудования на некоторых автомобилях, не включая какое-либо дополнительное дополнительное освещение, даже если это был аксессуар той эпохи. Значит, не на MG. Старинные лампы накаливания в качестве стандартного оборудования раньше были в основном в диапазоне мощности 35-50 Вт. Современные (дешевые) галогенные фары с герметичным светом обычно имеют диапазон 45-60 Вт, а иногда и 65 Вт (при немного меньшем сроке службы лампы).Предполагая, что мощность предварительной лампы не превышает 60 Вт, тогда (2×60 Вт) / 12 В = 10 ампер. Вот почему моя схема требует реле на 10 ампер. Предохранители называются на 15 ампер, поскольку предохранитель или автоматический выключатель должны быть рассчитаны как минимум на 20% выше ожидаемой нагрузки, чтобы избежать перегорания предохранителя при нормальной эксплуатации. Если по какой-либо причине вы устанавливаете лампы мощностью более 60 Вт, увеличьте мощность реле, предохранителей и сечения проводов соответственно.

По закону необходимо включать свет фар для встречного движения. Фары дальнего света (не противотуманные) считаются дополнительными фарами дальнего света.Поэтому также необходимо, чтобы фары дальнего света были подключены таким образом, чтобы они погасли, когда вы включите фары. Это показано на моей схеме, и есть несколько способов сделать это. Я расскажу о паре альтернатив позже (если я не забуду включить их в эту статью).

Если бы все переключатели, провода и разъемы были правильно рассчитаны для протекания тока, то в реле не было бы необходимости. В исходное оборудование реле не входят, и эти автомобили десятилетиями неплохо выживали без них.При обновлении осветительного оборудования чрезвычайно сложно разорвать и восстановить исходный жгут проводов для увеличения размеров проводов. Оригинальные переключатели также могут не справиться с предполагаемым увеличением тока. Основная причина использования реле заключается в том, что они пропускают больше тока, чем были рассчитаны оригинальные переключатели и проводка. Реле позволят установить некоторые провода большего размера, не разрывая исходный жгут и не перегружая оригинальные переключатели.

Основная формула установки реле — установить реле между переключателем и нагрузкой и использовать оригинальный переключатель только для срабатывания реле.Затем протяните провод питания большего размера от аккумулятора к реле, чтобы обойти проводку оригинального жгута. Если нагрузочные устройства могут быть подключены непосредственно к реле, а исходная проводка между нагрузкой и реле достаточна для передачи нового тока, тогда вам могут не понадобиться никакие новые провода между реле и нагрузкой. Вот почему реле освещения обычно имеет двойные выходные клеммы, поэтому вы можете подключить две лампы непосредственно к реле. Если две лампы были соединены с помощью разъема с защелкой, и у вас есть только один провод от этого разъема до реле, то этот провод будет пропускать удвоенный ток, что может потребовать использования провода большего размера для этого проводника.Помните, что одна лампа на 60 Вт потребляет всего 5 ампер при 12 вольт. Таким образом, размещение реле (а) рядом с местом, где изначально был разветвлен провод нагрузки, может уменьшить количество необходимых новых проводов.

Для MGA этот подход может потребовать размещения реле в довольно неудобном месте обслуживания в глухом углу перед радиатором. Более жизнеспособной альтернативой может быть установка реле (а) на внутреннем крыле за радиатором и проложить несколько удлинительных проводов нагрузки от реле к разъемам устройства нагрузки на передней панели (вместо оригинальных защелкивающихся разъемов 4-контактного разветвителя). ).В этом случае для моей схемы, приведенной выше, потребуется еще 8 проводов и разъемов между реле и исходными разъемами лампы. Трубчатые защелкивающиеся соединители оригинального типа с круглыми концами проводов создают по два соединения на каждом стыке, что означает, что 8 удлинительных проводов могут привести к появлению еще 16 разъемов. Если бы вы хорошо понимали, что здесь происходит, вы могли бы сделать новый поперечный жгут для передней части с более длинными проводами, чтобы разместить удлинители без дополнительных промежуточных разъемов.

По мере того, как вы добавляете больше ламп, провод питания становится больше и пропускает больше тока. Риск короткого замыкания где-то увеличивается с количеством ламп и проводов. Риск короткого замыкания на первичном проводе питания не увеличивается с размером провода, но последствия короткого замыкания на этом проводе или на любом из следующих распределительных проводов возрастают с увеличением токоведущего потенциала первичного провода. Поэтому разумно установить хотя бы один предохранитель в месте, которое может перегореть в случае короткого замыкания на любом из проводов нагрузки.Проблема в том, что предохранитель, рассчитанный на нагрузку около 30 А для 6 ламп, должен быть предохранителем не менее 35 или 40 А. Это защитит большой провод первичного источника питания, но меньшие провода распределительной нагрузки ниже по потоку могут по-прежнему сгореть в результате короткого замыкания без сгорания предохранителя главной линии большой емкости. Тогда решение состоит в том, чтобы установить несколько предохранителей меньшего размера в линию перед проводами меньшего размера.

Если вы вообще устанавливаете какие-либо предохранители, я бы порекомендовал отдельные предохранители для фар дальнего и ближнего света, чтобы в случае короткого замыкания и перегорания предохранителя у вас все еще оставался свет (лучше, чем не светить).Если бы вы были немного изобретательны, вы могли бы подключить схему «сброса нагрузки». Вы можете подключить его, чтобы противотуманные фары и фары дальнего света не могли включаться одновременно, что снизило максимальную общую нагрузку до 20 ампер, а не до 30 ампер. Если вы немного подумаете об этом, вы можете настроить его так, чтобы он гасил дальний свет фар, когда фары дальнего света включены, уменьшая эту комбинированную нагрузку. Если вы настроите его так, чтобы в любое время могла работать только одна пара из трех наборов ламп, тогда первичный провод должен быть достаточно большим, чтобы выдерживать 20 ампер, и вы можете обойтись одним первичным предохранителем.Но это возвращает нас к возможности вообще не иметь света, если бы перегорел единственный предохранитель.

После того, как вы обязуетесь физически установить хотя бы одно реле и хотя бы один предохранитель, дополнительные реле будет значительно проще устанавливать одновременно, а дополнительные предохранители по сравнению с ними выглядят очень просто. Если вы собираете все реле и предохранители на одной монтажной платформе (что удобно для обслуживания), вероятно, будет проще использовать один предохранитель с каждым реле, чем пытаться выяснить, как устранить один или два предохранителя.Точно так же, вероятно, проще установить провод первичного питания большего диаметра, чем включать схему сброса нагрузки. Если бы вы были действительно чокнутыми и хотели плавить каждую нить накала фары отдельно, вы могли бы установить восемь предохранителей после реле, а не четыре предохранителя перед реле.

Вы можете заметить, что моя схема требует использования оригинальных жгутов проводов от переключателя рычага управления и противотуманного света, а также оригинальных проводов от реле к фарам дальнего и ближнего света. Распределительный провод одиночной противотуманной фары (или одиночной фары дальнего света) всегда добавлялся вместе с одиночной лампой.Таким образом, все распределительные провода от реле к противотуманным фарам и фарам дальнего света являются дополнениями вместе с лампами.

Есть один из этих логических приемов «снятия шкуры кошки», где я предлагаю перемыть короткую перемычку между выходом реле дальнего света и пусковой катушкой реле дальнего света, а затем заземлить новый переключатель дальнего света. Это приведет к отключению питания триггера реле дальнего света и отключению дальнего света, когда фары переключаются на ближний свет, даже если дальний свет включен вручную.Альтернативой этому является заземление триггерной катушки реле дальнего света так же, как и других реле, срабатывание реле DL от переключателя DL и отвод питания переключателя DL от выхода дальнего света переключателя рычага управления. Этот выбор оставляет вам разобраться, как провести новый провод от выхода дальнего света переключателя рычага управления к новому переключателю DL, где, как мне кажется, легче заземлить переключатель DL.

Вы можете использовать аналогичный трюк для реле противотуманных фар, подключив катушку триггера к входной клемме питания, а затем заземлив переключатель противотуманных фар.Это предварительный шаг к отключению противотуманных фар при включенных фарах. Вы можете сделать это, используя реле двойного хода для фар дальнего света и используя нормально замкнутую выходную клемму для питания пусковой катушки реле противотуманных фар. Тогда противотуманные фары будут работать только при выключенных фарах, а функция сброса нагрузки не требует ничего, кроме двойного реле вместо одинарного.

Моя диаграмма соответствует принципу KISS с четырьмя реле и четырьмя предохранителями, и я бы бросил вызов любому, чтобы найти более простой способ сделать это (кроме как оставить что-то незащищенным).Однако, как я сказал вначале, я не большой поклонник установки ненужных реле или предохранителей, поэтому я считаю, какая часть этого пакета реле на самом деле не нужна. Цепи дальнего и ближнего света фар имеют более крупную проводку, так что эти два реле на самом деле не нужны (если мощность лампы не превышает 60 Вт). Когда дело доходит до двойных противотуманных фар или дальнего света, вместо того, чтобы прокладывать толстый провод питания шины и дополнительный сигнальный провод и реле на передней панели, может быть так же легко проложить два провода немного большего размера для питания ламп непосредственно от переключателей на приборной панели. и забудьте о реле.Если вы это сделаете, вы можете установить все новые предохранители, которые вам нравятся, на удобной новой панели, скрытой от глаз за приборной панелью. Для обсуждения того, сколько предохранителей на самом деле может быть полезно и где их разместить, см. Статью ET-201B.

Реле фар Vanagon

Проблема:

Если вы ездили на своем Vanagon ночью более пары раз, вы, вероятно, заметили, что производительность штатной системы фар падает где-то между битами. неадекватный и совершенно опасный.К счастью, есть несколько относительно простых и доступных модификаций, которые могут помочь улучшить качество и количество света, поступающего из вашего фургона.

Цепь фар Vanagon пропускает весь ток для фар через переключатель фар, селектор дальнего / ближнего света и переключатель зажигания. Маленькие контакты внутри этих переключателей, дополнительные разъемы и дополнительная длина тонких проводов, необходимых для завершения этой проводки, ограничивают количество энергии, доступной для ламп.

Большинство ламп для фар рассчитаны на 100% выходную мощность при напряжении около 13,3 В. Это довольно среднее рабочее напряжение для исправной автомобильной электрической системы. Падение напряжения всего на 5% (12,64 В) приведет к выходу только 83% номинальной мощности лампы. При потере 10% (11,97 В) лампы будут способны выдавать только 67% от номинального светового потока. По мере снижения напряжения результаты становятся все хуже.

Решение:

Самый простой способ обеспечить максимальную доступную мощность к фарам вашего фургона — это добавить набор реле фар.Правильно спроектированный набор реле фар поможет увеличить количество света, выходящего из ваших фар, двумя основными способами:

1) Реле действует как «электромагнитный мост», который перенаправляет электрическую нагрузку в сторону от фар. выключатель фар на приборной панели фургона. Отсутствие заводских реле фар — хорошо известное слабое место в конструкции электрической системы Vanagon. Этот недостаток конструкции часто приводит к расплавлению переключателя фар и / или зажигания.

После установки комплекта реле выключатель фар фургона будет использоваться только для включения реле.Электрическая нагрузка фар также будет снята с переключателя дальнего / ближнего света, а также с переключателя зажигания. Сниженная электрическая нагрузка на эти части позволит всем им работать меньше и дольше.
