Рхх признаки неисправности: Регулятор (клапан) холостого хода – принцип работы и проверка на неисправности

Содержание

что это такое, признаки неисправности, как проверить, где находится

Регулятор холостого хода (РХХ) – один из главных исполнительных механизмов системы управления двигателем. От его корректной работы зависит стабильность оборотов на холостом ходу, потребление топлива, ситуации с внезапным глушением двигателя.

РХХ находится в рабочем состоянии практически постоянно, поэтому его ресурс не очень большой, обычно до 200.000 километров. В практике ремонта двигателей автомобилей даже с небольшим стажем отказ регулятора встречается достаточно часто.

РХХ: что это такое и его принцип работы

Регуляторы холостого хода обычно построены по двум схемам:

  • прямое регулирование дроссельной заслонки;
  • регулирование пропускания обходного канала дроссельной заслонки.

В качестве исполнительного механизма в бензиновых двигателях обычно применяется шаговый двигатель. Он имеет преимущества по сравнению с другими приводами: большая точность, меньшее потребление тока, возможность управления в импульсном режиме.

Схема подачи воздуха через обходной канал изображена на рисунке:

Таким образом, при полном закрытии дроссельной заслонки обороты двигателя поддерживаются за счет частичного притока через обходной (дополнительный или байпасный, от bypass – двигаться в обход) канал.

Запорная игла клапана РХХ, перемещаясь по командам блока управления двигателя, регулирует ширину зазора клапана, соответственно, поступление воздуха в двигатель, от которого зависят его обороты.

Для каждого типа двигателя производитель устанавливает оптимальную частоту оборотов на холостом ходу, которая обычно находится в пределах от 600 до 1000 оборотов в минуту.

Регуляторы оборотов прямого действия на заслонку регулируют непосредственно угол предельного закрытия заслонки, оставляя небольшую щель для поддержания поступления во впускной коллектор воздуха, соответственно, обеспечения холостых оборотов.

Контроль количества оборотов блок управления обычно производит по сигналу оборотов двигателя, поступающему с датчика коленвала.

Отдельного датчика холостого хода, как ошибочно думают некоторые автолюбители, в современных автомобилях нет.

Большинство систем управления двигателем построено таким образом, что при нажатии педали акселератора и увеличении оборотов, привод РХХ отключался и оставался в последнем до ускорения состоянии. Таким образом, уменьшается нагрузка на привод регулятора.

В дизельных двигателях для поддержания холостых оборотов используется регулирование поступления топлива также по байпассному типу. Для этого в топливных насосах высокого давления применяется специальная электронная система регулирования.

В качестве приводов РХХ в топливных насосах высокого давления используются соленоидные либо роторные клапаны. Такие приводы используют только два уровня открытия байпассного канала – «открыто» либо «закрыто».

Данным способом трудно обеспечить точную установку холостых оборотов. Поэтому клапаны управляются широтно-импульсным модулированным сигналом высокой частоты (ШИМ-модуляция). Чем больше ширина импульса, тем большее время за период открыт байпассный канал, то есть обороты увеличиваются.

Импульсные транзисторы, управляющие работой клапана, часто устанавливаются в электронном блоке на топливном насосе. Для их охлаждения используется протекающее через насос дизельное топливо.

Если топливо заканчивается, транзисторы перестают эффективно охлаждаться, перегреваются и выходят из строя. Сами транзисторы стоят недорого, а работа по их замене недешевая. Поэтому ездить на последней капле дизтоплива не стоит!

Признаки неисправности РХХ

Основными признаками неисправности регулятора холостого хода являются:

  • «плавание» оборотов двигателя на холостом ходу;
  • повышенные либо пониженные обороты двигателя;
  • самопроизвольная остановка двигателя при переключении коробки передач в нейтральный режим;
  • в момент холодного запуска двигатель работает на повышенных оборотах, по мере прогрева их сбрасывает, отсутствие этого режима также признак неисправности регулятора;
  • уменьшение частоты оборотов двигателя при включении дополнительной нагрузки (печки, фар, щеток и других мощных потребителей).

Где находится регулятор и его конструкция

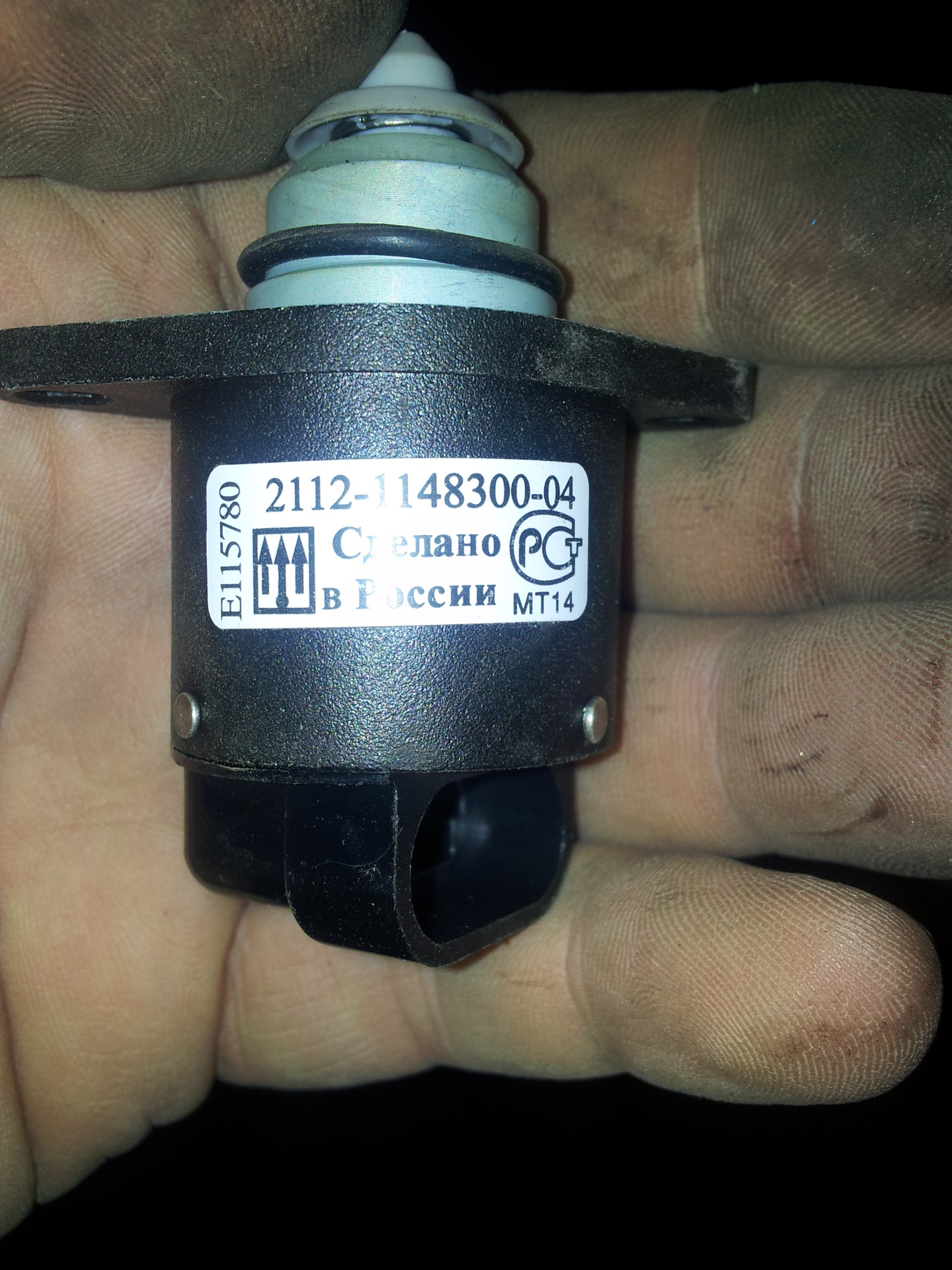

Внешний вид РХХ с байпассной системой изображен на фото:

Вид в разрезе:

РХХ в некоторых случаях можно отремонтировать, если оборвалась обмотка, или заклинило шток. Разборку регулятора следует производить с особой аккуратностью. В некоторых случаях его можно восстановить при помощи очистки.

Типичное место расположения РХХ – непосредственно на дроссельной заслонке.  Демонтаж регуляторов обычно не вызывает сложностей.

Как проверить регулятор холостого хода

Компьютерная диагностика обычно выдает сообщения об ошибке РХХ в виде сообщения типа «регулятор холостого хода, короткое замыкание или обрыв цепи». Обычно, как раз, неисправность заключается в обрыве цепи.

Это может быть неисправность обмотки (обрыв) непосредственно регулятора либо нарушение электрической связи с блоком управления двигателем. И тот, и другой вариант следует проверить.

Проверить исправность обмоток можно с помощью мультиметра в режиме измерения сопротивления на пределе 200 Ом. Сопротивление обмоток исправного шагового двигателя обычно находится в пределах от 30 до 100 Ом.  К обмоткам подключаются через разъем регулятора холостого хода согласно электрической схеме.

Видео — проверка, диагностика и замена РХХ на Ланос, Шанс, Форза, Черри, Сенс:

Очень частая причина поломки регулятора холостого хода – заклинивание штока. В него попадает влага, посторонние жидкости, пыль, что приводит к его коррозии и заклиниванию. Для того, чтобы это проверить, необходим специальный генератор импульсных сигналов для принудительного управления привода регулятора. Такая проверка возможна только на СТО. В этом случае может помочь чистка.

Самый надежный способ проверки работоспособности – установка заведомо исправного регулятора холостого хода от аналогичного двигателя.

Как почистить

Для того, чтобы почистить РХХ, его необходимо демонтировать со штатного места и отключить от разъема.

Некоторые специалисты сразу прибегают к чистке агрессивными средствами типа WD. Это неправильно.

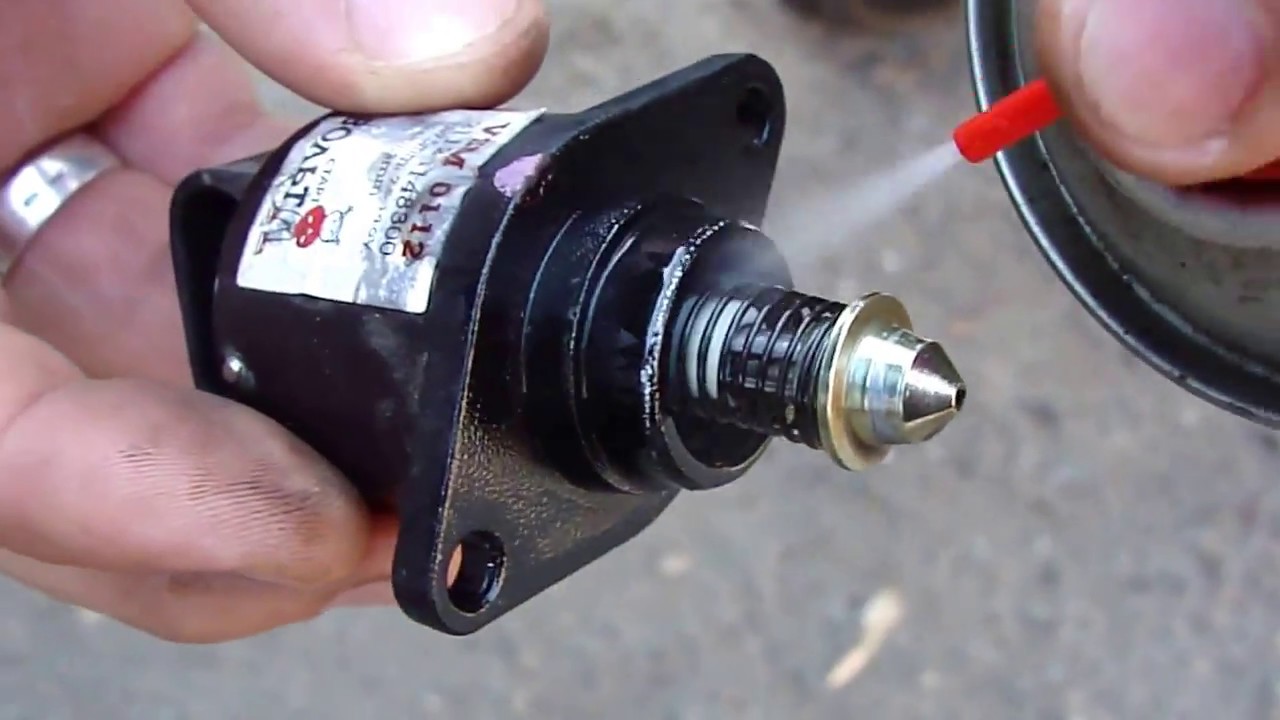

Необходимо сначала попробовать расклинить регулятор нейтральной силиконовой смазкой. Не страшно, если она попадет внутрь регулятора. Если смазка не помогла, последовательно приступают к очистке при помощи спирта, растворителей, средств для очистки карбюраторов, и наконец, если ничего не помогло, самой агрессивной WD-шки.

Чистку осуществляют методом частичного замачивания области шток-рабочее отверстие на 10-15 минут, после чего можно продуть эту зону компрессором.

В некоторых случаях причиной неисправности системы регулирования холостого хода является засорение байпассного канала. Его необходимо прочистить в первую очередь. Чистка канала может производиться любыми подходящими средствами при помощи мягких кисточек из натуральных волокон.

Замена

При замене РХХ необходимо обратить внимание на положение штока клапана регулятора. Ни в коем случае он не должен быть значительно выдвинут. Такое возможно, если перед установкой его подключить к разъему и включить зажигание. Вручную вдвигать шток нельзя.

Если регулятор с выдвинутым штоком установить и зажать установочные болты, возможно повреждение регулятора (срезание червячной передачи). Регулятор с такой неисправностью ремонту не подлежит.

После замены регулятора холостого хода в некоторых автомобилях требуется процедура калибровки. Она производится при помощи диагностических устройств на специальном оборудовании.

Видео — как правильно заменить РХХ:

В большинстве автомобилей процедура калибровки (адаптации) производится автоматически при включении зажигания.

Советы

Чтобы продлить срок службы регулятора холостого хода, следует:

  • своевременно менять воздушный фильтр;
  • во время стоянки авто зимой периодически заводить двигатель, прогревать, производить перегазовки, чтобы разрабатывать регулятор для предотвращения его заклинивания;
  • избегать попадания посторонних жидкостей в зону дроссельной заслонки (спреи «быстрый запуск» регулятору не представляют опасности).

Смотрите как проверить шаровую опору и вовремя её заменить.

Где обычно расположен электронный блок управления двигателем автомобиля.

Как производится проверка датчика массового расхода воздуха https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/priznaki-neispravnosti-datchika-dmrv.html мультиметром.

Видео — проверка РХХ:


Признаки неисправности регулятора холостого хода (РХХ) | TWOKARBURATORS

Признаки неисправности регулятора холостого хода (РХХ)

Регулятор холостого хода (РХХ) ЭСУД автомобиля

Регулятор холостого хода (РХХ) ЭСУД автомобиля

Электронная система управления двигателем автомобиля (ЭСУД) имеет в качестве одного из исполнительных устройств регулятор холостого хода (РХХ). В простонародье — датчик холостого хода.

Что такое регулятор холостого хода?

Он представляет собой шаговый электродвигатель, который своей запорной иглой по сигналу с блока управления ЭСУД перекрывает или наоборот открывает канал подачи воздуха в двигатель.

Тем самым обеспечивается пуск двигателя и поддерживаются необходимые обороты холостого хода. Поэтому при выходе регулятора ХХ из строя в первую очередь начинаются проблемы с запуском и работой двигателя на холостых.

Признаки неисправности регулятора холостого хода (РХХ)

Двигатель автомобиля не запускается

Пуск возможен только с нажатой педалью газа, либо с активным дросселированием. Объясняется это тем, что игла неисправного РХХ перекрывает сечение воздушного канала и воздух необходимый для пуска двигателя не поступает под закрытую дроссельную заслонку.

Двигатель автомобиля запускается и глохнет

Двигатель автомобиля запускается после нескольких попыток, но практически сразу же глохнет. Причина — игла неисправного регулятора не устанавливается в положение необходимое для обеспечения поступления через канал достаточного количества воздуха для холостого хода двигателя.

Двигатель «троит»

Трясется и дергается на холостых, периодически пытаясь заглохнуть. В этом случае игла клапана слегка приоткрыла сечение канала подачи воздуха, но его объем недостаточен для обеспечения устойчивых оборотов холостого хода.

Обороты холостого хода «скачут»

Падают до минимальных и резко увеличиваются до 3000-4000 тыс об/мин. Периоды нестабильной работы чередуются с периодами нормальной. Причина игла неисправного РХХ не может занять нужное положение.

Провалы, рывки и подергивания при движении автомобиля

При нажатии на педаль газа при движении автомобиля возможны провалы, рывки, подергивания различной продолжительности. Причина все та же игла регулятора не занимает положение, требующееся для данного режима работы двигателя. Например, открывает кана подачи воздуха при открытой дроссельной заслонке. В двигатель поступает «лишний» воздух, топливная смесь обедняется, наступает провал в работе двигателя автомобиля.

Если перечисленные выше признаки присутствуют в работе двигателя автомобиля, то имеет смысл проверить РХХ. Сделать это можно при помощи диагностического оборудования или заменив его заведомо исправным. При замене необходимо знать как «обучить» новый датчик.

Примечания и дополнения

В зависимости от показаний датчика положения коленчатого вала (ДПКВ), датчика скорости (ДК), датчика массового расхода воздуха (ДМРВ) или датчика давления во впускном коллекторе (ДД) блок управления определяет нагрузку на двигатель и рассчитывает на сколько приоткрыть или наоборот закрыть канал подачи воздуха под дроссельную заслонку при помощи регулятора холостого хода. В зависимости от конструкции игла регулятора может выдвигаться или задвигаться на определенное число шагов. Поэтому РХХ называют шаговым двигателем.

Признаки неисправного клапана управления подачей воздуха на холостом ходу

Регулятор холостого хода (или клапан управления подачей воздуха на холостом ходу, как он иначе известен), представляет собой важнейший компонент системы управления двигателем, который можно обнаружить в большинстве транспортных средств. Ему доверена довольно важная работа, а именно: он контролирует и регулирует холостой ход двигателя, увеличивая и уменьшая частоту его оборотов в зависимости от требований и условий эксплуатации. Регулирующий клапан холостого хода крепится на корпусе дроссельной заслонки рядом с впускным коллектором. Его работу контролирует блок управления двигателем (БУД), который регулирует частоту оборотов холостого хода в зависимости от различных рабочих параметров, таких как температура двигателя, нагрузка на энергосистему и т. д.

Распространённые признаки неисправного регулирующего клапана холостого хода

Физически эта деталь не такого большого размера, и тем не менее она играет очень важную роль в работе автомобиля. Выход регулятора холостого хода из строя может спровоцировать ряд всевозможных проблем, а в худшем случае привести к тому, что автомобиль просто не заведётся. Однако, на наше счастье, неисправный клапан управления холостым ходом подаёт много предупредительных сигналов перед тем, как придёт в полную негодность. Если вы знаете, на что следует обращать внимание, то сможете заменить его, прежде чем он сломается во время движения. Ниже представлены распространённые признаки неисправного клапана холостого хода.

Следите за контрольной лампой двигателя

Новые автомобили умеют предупреждать водителя о неисправностях, прежде чем он сам мог бы их заметить. Датчики устанавливаются почти на каждой детали, которая контролирует работу автомобиля. Вам уже хорошо известно, что загорание контрольной лампы работы двигателя может указывать на иные проблемы, помимо неисправного клапана управления холостым ходом, однако при таком сигнале стоит обратиться к механику или, по крайней мере, самостоятельно просканировать бортовой компьютер на наличие кодов неисправностей. Такое мероприятие позволяет точно определять проблему в 99% случаев.

Неравномерная работа двигателя на холостом ходу

В этом случае всё очевидно: неравномерная работа двигателя на холостом ходу – это первый и наиболее распространённый признак неисправности в работе регулятора холостого хода. Клапан запрограммирован на то, чтобы постоянно поддерживать одну и ту же частоту оборотов двигателя на холостом ходу. Если двигатель начнёт “болеть”, то вы сразу узнаете об этом по изменению скорости вращения на холостых оборотах. Частота оборотов будет либо слишком низкой, либо слишком высокой, и в большинстве случаев клапан не сможет поддерживать постоянную частоту вращения. Колебание частоты оборотов на холостом ходу с повторяющимися подъёмами, за которыми следуют угасания, – это почти безошибочный признак неисправности клапана управления подачей воздуха на холостом ходу.

Глохнущий двигатель

Это самый серьёзный признак главным образом потому, что в этом случае автомобиль может просто не завестись. Полный отказ в работе регулирующего клапана холостого хода заставит автомобиль глохнуть сразу же после того, как он заведётся. Однако не стоит беспокоиться. Скорее всего, до того, как это произойдет, двигатель начнёт беспорядочно глохнуть через каждые несколько минут или километров, давая достаточно времени для того, чтобы добраться до дома или до ближайшего магазина/автозаправки.

Клапан управления холостым ходом представляет собой довольно примитивную деталь, однако её необходимо правильно установить. Если вы не уверены в своих навыках как механик, то лучше всего обратиться за помощью к специалисту автомастерской. Во многих случаях клапан удаётся отремонтировать без полной замены, однако в самых сложных ситуациях понадобится приобрести совершенно новую деталь.

Регулятор холостого хода (РХХ) »» как работает, неисправности, проверка

На чтение 5 мин. Просмотров 13.7k. Опубликовано ОБНОВЛЕНО

Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Как работает регулятор

Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

Признаки неисправности

Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Симптомы проблем с РХХ:

  • плавающий холостой ход;
  • плохой запуск двигателя, особенно зимой;
  • машина может глохнуть при сбросе газа, после переключения на нейтраль;
  • неконтролируемое повышение или понижение оборотов ХХ при штатной температуре двигателя;
  • падение оборотов после включения фар, кондиционера, отопительной системы;
  • дёрганье машины на ходу при небольших оборотах;
  • мотор глохнет при переходе с низшей передачи на высшую и наоборот.

Приведённые признаки могут проявляться все сразу, либо по отдельности.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности  можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Калибровка нового РХХ

Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.

  1. Проверяем расстояние от конца штока до монтажной пластины, оно должно быть не более 23мм.
  2. Отключаем минус от аккумулятора, обесточивая ЭБУ.
  3. Устанавливаем регулятор.
  4. Подключаем аккумулятор обратно.
  5. Включаем зажигание на 5 сек, не заводя двигатель. В это время происходит калибровка РХХ.
  6. Выключаем зажигание, завершая калибровку.
  7. Заводим двигатель и наблюдаем за холостым ходом.

Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.

Напоследок, видео о диагностике РХХ:

где он находится, признаки поломки, как произвести проверку и почистить

Регулятор холостого хода (РХХ) представляет собой устройство, предназначенное для контроля оборотов двигателя. Его правильная работа обеспечивает бесперебойное функционирование силового агрегата. Необходимость проверить датчик холостого хода может возникнуть у автовладельцев, столкнувшихся с проблемами в работе ДВС (двигателя внутреннего сгорания).

Содержание

[ Раскрыть]

[ Скрыть]

Где находится и как работает датчик холостого хода?

Регулятор холостых оборотов в автомобиле устанавливается на двигателе, в частности, на корпусе дроссельного узла. Модель транспортного средства не играет роли. Устройство можно увидеть рядом с контроллером положения заслонки дросселя. На узле регулятор фиксируется с помощью одного или нескольких болтов. В некоторых моделях авто датчик зафиксирован посредством лака.

Месторасположение РХХ в автомобиле

Принцип работы РХХ основан на отсчете шагов и возвращении клапана в начальное состояние. Если водитель производит активацию зажигания, шток на датчике полностью выходит и упирается в технологическое калибровочное отверстие. Оно располагается на дроссельной магистрали. Затем устройство выполняет отсчет шагов, а клапан возвращается в изначальное состояние. Положение последнего зависит от прошивки блока управления.

Если силовой агрегат полностью прогрет, то на автомобилях ВАЗ в момент регулировки контроллер располагается на отметке около 30-50 шагов. В случае, когда этот параметр увеличивается либо падает, происходит изменение объема воздушного потока, который проходит через калибровочное отверстие. Если шток вытягивается, совершается увеличение количества поступательных движений, а когда втягивается — уменьшение. На ВАЗах ход этого элемента составляет около 250 шагов. В силовой агрегат подается определенный объем воздушного потока, который требуется для оптимальной работы двигателя, это позволяет регулировать обороты.

Пользователь Дмитрий Шарк подробно рассказал о принципе функционирования контроллера холостого хода в автомобиле.

Воздух, попадающий в ДВС, анализируется с помощью устройства контроля массового расхода. С учетом полученного объема микропроцессорный модуль подает нужное количество горючего в силовой агрегат, которое проходит через топливные форсунки. В соответствии с показаниями контроллера положения коленвала управляющий модуль мониторит число оборотов ДВС и производит регулировку холостого хода. Это позволяет подавать в двигатель машины необходимый объем воздушного потока.

Если мотор автомобиля не прогрет, то увеличение оборотов происходит в результате работы контроллера холостого хода. По мере прогрева их количество возрастает. Благодаря такому принципу действия у автовладельца есть возможность начала движения на машине без прогрева ДВС.

Пользователь Alex ZW подробно рассказал об устройстве, а также принципе действия контроллера холостых оборотов двигателя авто.

Причины неисправностей

Причины неполадок в работе датчика холостого хода:

  1. Внутри контроллера произошел обрыв электропроводки. Проблема может быть связана с износом проводников, появлением окисления на клеммах разъемов кабелей, а также с коротким замыканием (КЗ). Замкнуть контакт может вследствие истирания изоляционного слоя.
  2. Произошел износ направляющей иглы, который привел к ее стиранию. Это связано с длительной эксплуатацией устройства.
  3. Загрязнение механических компонентов механизма, в результате чего шток не может нормально передвигаться. При работе ДВС через воздушное фильтрующее приспособление проходят частицы пыли, которые смешиваются с парами моторной жидкости, отработавшими газами из вентиляционной системы. В результате это способствует загрязнению компонентов заслонки дроссельного узла. Образование нагара содействует засорению байпасного канала и его попаданию внутрь контроллера холостых оборотов. Шток датчика начинает перемещаться с подклиниванием, что приводит к нестабильному функционированию ДВС.
  4. Еще одна причина — засорение приводного устройства червячно-анкерного механизма. Данная передача используется для того, чтобы предотвратить вращательное движение ротора электрического моторчика в поступательное перемещение конусного штока. Если происходит износ резьбы механизма, то элемент не сможет нормально двигаться.
  5. Выход из строя электрического моторчика. По устройству данный двигатель представляет собой надежный механизм. Но в результате проблем в работе электроцепи питания есть вероятность перегорания обмотки электромотора. Для обнаружения неисправности придется выполнить полную диагностику РХХ.
  6. Разрушение уплотнительного элемента. Из-за повреждения кольца происходит подсос воздушного потока датчиком массового расхода.

Проблемы, связанные с работой РХХ, нельзя запускать. Если вовремя не устранить неисправность датчика холостого хода, это приведет к снижению ресурса эксплуатации двигателя машины в целом.

Признаки поломки

«Симптомы», по которым можно определить неисправность контроллера:

  1. Двигатель автомобиля заводится «бодро», но через несколько минут после запуска глохнет. Такая проблема проявляется постоянно.
  2. На холостом ходу силовой агрегат функционирует нестабильно. Обороты двигателя могут резко увеличиваться и так же быстро падать. Это хорошо слышно, поскольку скачки серьезные. Такая проблема может привести к появлению вибрации в работе силового агрегата, что негативно отражается на его функционировании в целом.
  3. При активации системы кондиционирования, отопления или других потребителей энергии количество оборотов резко падает. То же самое наблюдается при включении оптики. Этот признак может сообщить и о некорректной работе генераторного устройства.
  4. Мотор машины произвольно глохнет, когда водитель переключает рычаг передач. Возможна остановка ДВС, когда автомобиль стоит на светофоре или во время движения «накатом».
  5. Если происходит холодный пуск силового агрегата, число оборотов ДВС будет минимальным. В некоторых случаях стрелка тахометра не поднимается выше нулевой позиции. При нажатии водителем на педаль газа не происходит никаких действий, мощность ДВС не увеличивается.
  6. Силовой агрегат машины начинает троить, когда авто движется на холостых оборотах.

Канал Sdelaj Sam! Pljus interesnoe! подробно рассказал о признаках неисправностей в работе РХХ автомобиля.

Как проверить датчик холостого хода?

Есть несколько вариантов, как проверить датчик холостого хода:

  • с помощью компьютера;
  • с использованием тестера;
  • народный способ.

Компьютерная диагностика

Хотя сам РХХ называют датчиком, этот регулятор не имеет обратной связи с управляющим модулем двигателя и считается исполнительным механизмом. В процессе работы микропроцессорный блок посредством подачи напряжения на шаговый электромотор выставляет необходимое положение штока. Но объективно датчик управления не может произвести фактический вылет этого элемента, поэтому практические значения не фиксируются.

Вследствие этого, если датчик холостого хода выходит из строя, на контрольном щитке не появляется индикатор «Check Engine».

Наличие системы самодиагностики позволяет только зарегистрировать неполадки, связанные с электроцепью, к которой подключено устройство. Для проверки потребуется подключение к диагностическому выходу компьютера через специальный адаптер. На ПК запускается программное обеспечение для проверки, которое после пуска сканирует все системы автомобиля.

В зависимости от машины, коды поломок РХХ могут быть разными, но обычно они имеют следующий вид:

  • Р0505 — неисправность, сообщающая о неполадках в работе электроцепи, к которой подключен контроллер;
  • Р0506 — регулятор холостого хода заблокирован, двигатель функционирует на пониженных оборотах;
  • Р1509 — микропроцессорным модулем зафиксирована перегрузка проводника управления контроллером;
  • Р1513 — произошло замыкание на заземление электропроводки, к которой подключен регулятор;
  • Р1514 — микропроцессорный модуль сообщает о КЗ электроцепи либо обрыве на +12 вольт.

Канал VD Test рассказал о выполнении компьютерной диагностики автомобиля на предмет обнаружения неисправностей с помощью планшета.

Проверка РХХ мультиметром

Для диагностики потребуется тестер — мультиметр, при его отсутствии можно воспользоваться амперметром либо омметром:

  1. Перед выполнением проверки производится пуск силового агрегата машины, чтобы немного его прогреть, 60 градусов будет достаточно. Выполняется отключение всех электрических приборов и устройств. Перед диагностикой надо удостовериться в работоспособности контроллера положения заслонки дроссельного узла, а также лямбда-зонда. Проверка не допускается при наличии утечек в вакуумной и в системе выпуска. Также необходимо убедиться, что тахометр подключен верно.
  2. Производится пуск мотора. Если контроллер холостых оборотов рабочий, то он будет функционировать беспрерывно, при работе регулятор может гудеть и немного вибрировать. После запуска производится отключение электрической колодки от датчика. Количество оборотов должно увеличиться до 2 тысяч в минуту.
  3. Если этот параметр не поменялся, то берется тестер и выполняется проверка уровня сопротивления между контактными элементами диагностируемого устройства. Рабочая величина должна составить 9-10 Ом. Надо удостовериться, что при подаче напряжения от батареи на устройство элемент находится в закрытом состоянии, а при отключении регулятор открывается. Если диагностика показала, что у датчика нет нужного сопротивления либо он функционирует некорректно, то РХХ нерабочий и подлежит замене.
  4. Следующим этапом будет диагностика параметра тока управления. От регулятора отсоединяется колодка с проводами, после чего один контакт штекера связывается с контактным элементом РХХ с помощью перемычки. Можно использовать скрепку либо кусочек кабеля. Ко второму контакту подключается мультиметр, настроенный в режим работы амперметра, диапазон устройства составляет от 0 до 1000 мА.
  5. При функционировании силового агрегата на холостых оборотах диагностируемая величина должна составить от 400 до 500 мА, если параметры другие, РХХ подлежит замене. Надо учесть, что диагностическое оборудование может показать величину силы тока выше, чем 500 мА. Это обычно происходит при несоблюдении условий, описанных в первом пункте.
  6. Если диагностика показала отсутствие тока управления, то микропроцессорный модуль автомобиля подлежит ремонту либо замене.
  7. Если машина оборудована трехпроводным регулятором холостых оборотов, то для диагностики выполняются аналогичные действия, только надо учесть нюансы. Процедура замера параметра сопротивления должна осуществляться между двумя контактными элементами, расположенными по краям. Значение составит 40 Ом. Затем выполняется проверка сопротивления между крайним и средним контактом. Рабочее значение при работающем датчике составит 20 Ом.
  8. Процедура диагностики тока управления в трехпроводных устройствах выполняется посредством замера напряжения на центральном контактном элементе. Эта величина должна соответствовать значению на батарее. Параметр рабочего напряжения между центральным и крайним контактным элементом должна составить 10 вольт.

Пользователь Игорь Белов рассказал о выполнении диагностики регулятора холостых оборотов с помощью мультиметра, а также о других способах проверки.

Диагностика с использованием тестера является наиболее точным вариантом диагностики

Народный метод

Реализация этого способа возможна только с помощником:

  1. Производится демонтаж датчика. Для этого обычно достаточно выкрутить фиксирующие болты.
  2. Выполняется подключение разъема на четыре контакта.
  3. К концу иглы датчика прикладывается палец, серьезных усилий прилагать не нужно.
  4. Помощник садится за руль и выполняется активацию зажигания. В момент включения контроллер должен выдвинуть иглу. Если это случилось, то регулятор работоспособный. Неисправности надо искать в функционировании контроллера положения заслонки дросселя.

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

  • отвертка с крестовым наконечником;
  • средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
  • гаечные ключи;
  • ключи Тоrх;
  • ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

  1. Двигатель машины должен быть отключенным и остывшим.
  2. Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
  3. Средство для очистки распыляется на закрытую заслонку дросселя. Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями. После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
  4. Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
  5. Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
  6. Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

Замена датчика холостого хода

Процедура смены выполняется так:

  1. Все действия осуществляются на отключенном моторе.
  2. Выполняется поиск места установки контроллера. От установленного датчика необходимо открутить два монтажных винта. Производится демонтаж вышедшего из строя устройства.
  3. Установка нового регулятора осуществляется в обратном порядке. При выполнении задачи надо зафиксировать контроллер в посадочном месте и до конца затянуть винты. Нельзя, чтобы датчик был зафиксирован неплотно, поскольку воздействие вибраций во время движения приведет к его поломке.
  4. При монтаже надо учитывать, что расстояние между установочным фланцем и контроллером должно составить не более 2,3 см.
  5. Выполняется подсоединение контактной колодки.
  6. После подключения надо произвести активацию зажигания на 10 секунд. Силовой агрегат при этом не запускается. При включении зажигания микропроцессорный модуль выполняет калибровку нового установленного устройства. По истечении десяти секунд допускается запуск двигателя, можно проверять работоспособность регулятора.

Пользователь ОВСЮК представил наглядное руководство по замене контроллера холостых оборотов в автомобиле.

Советы по профилактике

Рекомендации, которые позволят увеличить ресурс эксплуатации РХХ:

  1. Нельзя допускать, чтобы в заслонку дроссельного узла попадала жидкость. Это приведет к скоплению влаги и грязи внутри устройства.
  2. Необходимо следить за состоянием воздушных фильтров. РХХ является регулятором поступления потока, поэтому это важно для датчика.
  3. Если автомобиль в холодное время года используется редко, то для него необходимо найти гараж. В таком случае требуется периодически производить запуск и прогрев мотора, выполнять перегазовку. Это позволит разрабатываться контроллеру холостого хода и не застывать. После длительной стоянки в условиях низких температур датчик может заклинить.
 Загрузка ...

Видео «Наглядное руководство по замене контроллера»

Пользователь Иван Васильевич подробно рассказал о процедуре выполнения смены регулятора холостого хода на примере автомобиля ВАЗ.

проверка и частые неисправности РХХ

Инжекторный двигатель, в отличие от устаревших карбюраторных аналогов, работает под управлением электронно-механической системы. При этом электронные компоненты являются основными, образуя электронную систему управления двигателем (ЭСУД).

Если просто, электронная система управления двигателем фактически является набором датчиков, которые передают свои показания на ЭБУ. В свою очередь, контроллер фиксирует полученные данные, после чего формирует управляющие сигналы и посылает команды на исполнительные механизмы.

При этом в списке основных датчиков можно выделить: датчик коленвала, датчик распредвала, температурный датчик,  датчик положения дроссельной заслонки, а также ДМРВ и датчик-регулятор холостого хода (датчик РХХ). Далее мы рассмотрим,  где находится датчик холостого хода, какие признаки его неисправности, а также как проверить датчик холостого хода.

Содержание статьи

Неисправности датчика холостого хода

Итак, датчик холостого хода (также называют регулятор холостого хода, клапан холостого хода) отвечает за работу двигателя в режиме холостого хода. Как правило, находится РХХ рядом с ДПДЗ (датчик положения дроссельной заслонки), то есть на дроссельном узле.

На практике, неисправности указанного датчика встречаются не часто, так как устройство достаточно надежное. Однако на бюджетных отечественных авто (например, датчик холостого хода ВАЗ), а также на старых иномарках неполадки и сбои в работе такого регулятора вполне возможны.

При этом водитель должен знать, какие признаки неисправности датчика холостого хода можно выделить, а также как проверить датчик холостого хода:

  1. Прежде всего, на проблемы с указанным датчиком укажет нарушение работы ДВС на холостых оборотах.  Двигатель может работать нестабильно, глохнуть, обороты могут плавать, поднимаясь и опускаясь. При этом данные признаки проявляются «на холодную» и/или «на горячую», на неподвижном авто или в движении при переходе на нейтральную передачу.
  2. Бывает и так, что не прогретый двигатель работает крайне нестабильно, однако после прогрева работа ДВС нормализуется. При этом, пока мотор не прогреется, приходится подгазовывать, или постоянно держать холостые обороты повышенными.
  3. Также на приборной панели автомобиля часто горит «чек». Если загорание данного индикатора неисправности сопровождается сбоями в работе на ХХ, тогда необходимо проверять регулятор холостого хода в первую очередь.

Сама проблема состоит в том, что по причине неисправного РХХ на холостых рабочая смесь оказывается слишком «бедной» (много воздуха и мало топлива) или наоборот обогащенной, когда топлива много, но воздуха для эффективного сгорания смеси недостаточно.

Так или иначе, причин для такой неисправности много, при этом одной из них вполне может оказаться датчик холостого хода. Само собой, указанный датчик нужно проверять.

Чистка регулятора холостого хода

Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.

При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.

  • Для начала нужно почистить датчик холостого хода, так как его загрязнение обычно приводит к серьезным сбоям. При этом место установки такое, что датчик загрязняется достаточно активно, а сам РХХ в силу особенностей конструкции отличается чувствительностью к загрязнениям.

Чистка датчика холостого хода не является сложной процедурой. Основная проблема – снятие самого регулятора. Если вы не уверены, где находится датчик холостого хода на конкретном авто, необходимо заранее изучить мануал. Как показывает практика, РХХ стоит возле датчика положения дроссельной заслонки. В свою очередь, остается только определить местоположение дроссельного узла и ДПДЗ.

На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.

Как проверить регулятора холостого хода

Что касается диагностики, проверить датчик холостого хода своими руками относительно просто. Сняв регулятор холостого хода, необходимо подать питание на устройство. Далее, на иглу регулятора следует положить палец.

После помощник в салоне включает зажигание. В этот момент на датчик идет напряжение, конусная игла в норме должна сдвинуться с места. Если же игла не движется, это говорит о том, что на датчик не приходит питание или же само устройство неисправно.

Еще одним доступным способом проверки датчика холостого является проверка его сопротивления. Так как регулятор является шаговым электродвигателем, нужно мультиметром проверить сопротивление обмоток. Если показания составляют 50 — 55 Ом, тогда можно считать, что датчик в порядке.

Добавим, что  кроме проверок самого регулятора важно проверять и цепи питания/сигналов управления от ЭБУ. Для этого на клеммах разъема датчика во время включения зажигания должно быть напряжение 12 В. Меньшее напряжение укажет на слабый заряд АКБ или другие возможные потери по питанию.

Если же напряжения нет, тогда причиной может быть проводка или блок управления. По этой причине рекомендуется отдельное внимание уделять всем рассмотренным элементам, а не только РХХ.

Рекомендуем также прочитать статью о том, что такое датчик Холла (ДПКВ). Из этой статьи вы узнаете, как работает указанный датчик, для чего он предназначен и где используется в автомобиле, а также какие признаки и симптомы указывают на сбои в работе указанного датчика.

В качестве примера ниже рассмотрена пошаговая проверка РХХ ВАЗ 2115. Подготовив тестер, с регулятора снимается  колодка проводов, поле чего проверяется цепь питания. Для этого в режиме вольтметра подсоединяется минусовая колодка на массу, то есть на двигатель, а плюс к колодке проводов (вывод А, вывод D на колодке). Затем включается зажигание и оценивается напряжение (норма — 12 В).

Далее клеммы тестера подсоединяют к выводам A и B, после C и D, замеряя сопротивление (норма 53 Ом). После сопротивление меряется по парам A/C, B/D (норма — бесконечно большое сопротивление). Если показания отличаются, регулятор нужно чистить, ремонтировать или менять.

В любом случае, нужно снять датчик ХХ с автомобиля, подсоединить колодку и пальцем определить работоспособность иглы при подаче питания. В тот момент, когда зажигание включается, игла должна выдвигаться полностью (пальцем можно определить легкий толчок). Опять же, если толчка нет, скорее всего, регулятор неисправен.

Подведем итоги

Как видно, датчик холостого хода является важной и ответственной деталью в устройстве ЭСУД двигателя автомобиля. При этом важно понимать, что РХХ представляет собой электромеханическое решение, то есть проблемы могут возникать части электрики или механики.

При этом важно, чтобы датчик корректно работал, на него приходило питание, а также команды ЭБУ выполнялись регулятором точно и своевременно. По этой причине необходимо проверять электрические цепи, контакты и разъемы, а также качество работы самой иглы регулятора и других элементов датчика.



Как проверить регулятор холостого хода

Выход из строя регулятора холостого хода может произойти уже спустя полгода езды — на высоких оборотах его просто разрывает на куски. Иногда устройство заклинивает — автомобиль глохнет, если во время запуска двигателя отпустить педаль газа. Чтобы избежать попадания в неприятности на дороге, проверку датчика холостого хода стоит проводить регулярно.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во времена карбюраторных моторов, которые ставили, например, на машины ВАЗ, водители выходили из положения с помощью отвертки и тахометра. Теперь же выстроена четкая цепь:

силовой агрегат → вычислительный блок (контроллер) → регулятор холостого хода

Последний элемент цепи — небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина — основная деталь механизма. Ее задача — регулировка геометрических параметров канала, подающего воздушные массы мимо дросселя. Включение электрического моторчика происходит после подачи контроллером соответствующей команды регулятору. Она подается по показаниям датчика коленвала.

После этого величина иглы изменяется, происходит открытие обходного канала. Работать это будет так:

  • поступивший во впускной коллектор воздух обогащает топливо;
  • топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ стабилизирует работу даже непрогретого мотора.

Признаки поломки регулятора холостого хода

Имея представление о работе устройства, легко запомнить признаки его поломки:

  1. Двигатель перестает "держать" холостой ход.
  2. На холостых оборотах мотор троит.
  3. Нагрузка на силовой агрегат перестает компенсироваться.
  4. Мотор бывает трудно запустить.
  5. Прогревочных оборотов нет (или не достаточно).
  6. Авто глохнет при смене передач и уменьшении скорости.

Типичные неисправности

Проблемы с электрической проводкой становятся причиной обрыва питания. Также в разъемах могут окислиться контакты. Из-за ненадежного соединения диагностику провести трудно, и тогда неисправность может проявляться время от времени.

Типичной неполадкой является поломка электрического моторчика — загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться (вследствие чего начинается подсос воздуха), а шток — износиться. Исправный шток работает без «закусываний», "червяк" должен функционировать без проскальзываний.

Среди названных неисправностей самая распространённая — загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ. Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на электромоторчик способны сильно навредить этому элементу. Из-за повышенных нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует сопротивление нагара движению штока. Стоит резистор недорого, но для его замены придётся обращаться в сервис, а там ещё возьмут и за работу.

Как проверить датчик холостого хода?

Работа РХХ не связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет штока. Делает он это, подавая определенное количество электрического тока на шаговый моторчик. Но электроника не способна определить расположение штока, из-за чего фиксации настоящих и необходимых значений не происходит. Поэтому при появлении проблем не загорается Check Engine. При самостоятельной диагностике обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

  • Р0505 — означает, что неисправность кроется в цепи управления;
  • Р0506 — произошла блокировка датчика, обороты понижены;
  • Р1509 — цепь устройства перегружена;
  • Р1513 — в цепи управления произошло КЗ;
  • Р1514 — в цепи обрыв (замыкание также возможно).

Проверка РХХ мультиметром

Наиболее эффективной является проверка РХХ мультиметром. Этот способ подразумевает измерение тока на разъеме регулятора при включенном зажигании. Если тестер покажет, что питания нет — это явный признак обрыва цепи. Также можно проверить напряжение статорной обмотки. Во время процедуры важно следить за тем, чтобы клеммы тестера были подключены правильно, так как у ШД 2 обмотки.

Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.

Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.

Для применения другого способа датчик (зонд) придется демонтировать. Его можно вынуть из посадочного места, отсоединив колодку и открутив 2 винта. Подсоединяем клеммы, пальцем касаемся иглы ДХХ. Усилий прилагать не нужно — во время отключения датчик просто обязан максимально выдвинуть иглу. Это значит, что во время прокручивания ключа зажигания обязательно должен чувствоваться толчок. Если иголка не выдвинулась, это говорит о неисправности датчика.

Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.

Датчик холостого хода, который также принято называть регулятором, выполняет задачу по стабилизации работы двигателя на холостом ходу. Он располагается неподалеку от датчика, контролирующего положение дроссельной заслонки. Датчик является довольно надежным, и его выход из строя – это большая редкость. Тем не менее, такая проблема может возникнуть, и водитель должен знать, как проверить датчик холостого хода самостоятельно и убедиться, что проблемы в неправильной работе двигателя неподвижной машины связаны именно с его выходом из строя.

Симптомы неисправности датчика холостого хода

При выходе из строя датчика холостого хода водителя об этом оповестит лампочка Check Engine («Проверьте двигатель»). Однако если она загорелась и автомобиль имеет проблемы при работе на холостом ходу, это вовсе не значит, что неисправность однозначно связана с датчиком. Без проверки регулятора сложно точно сказать, исправен он или нет.

Можно выделить ряд признаков, которые являются «маяками», что в работе датчика холостого хода имеются проблемы:

  • Автомобиль глохнет на холостом ходу или у него «плавают» обороты;
  • Чтобы двигатель работал без сбоев, ему требуется значительное время на прогрев;
  • При переводе рычага коробки передач в нейтральное положение, двигатель глохнет.

Описанные выше проблемы возникают из-за недостатка или избытка воздуха, подаваемого в двигатель при работе на холостых оборотах. Однако не только датчик холостого хода может вызывать подобные симптомы, именно поэтому его необходимо диагностировать, перед тем как подбирать новый на замену.

Как проверить датчик холостого хода самостоятельно

Проверить самостоятельно датчик холостого хода довольно просто, и основной проблемой является его предварительный демонтаж. Первым делом следует определить, где находится датчик холостого хода. Чаще всего ориентиром при его поиске должен служить датчик положения дроссельной заслонки. Если обнаружить при осмотре двигателя регулятор холостого хода не получилось, следует обратиться к технической документации по конкретной модели автомобиля.

Когда датчик холостого хода будет снят с двигателя, можно приступать к его диагностике:

Подсоедините к датчику провода;

  • Положите на иглу регулятора палец;
  • Попросите помощника включить зажигание двигателя;
  • Если при старте мотора (в момент поступления на датчик напряжения) вы почувствовали, что конусная игла регулятора сдвинулась, значит, датчик исправен. Когда никаких толчков зафиксировано не было, это говорит о выходе датчика из строя.
  • Еще одним способом проверки датчика холостого хода является диагностика сопротивления дроссельного узла. Необходимо проверить сопротивление обмоток при помощи мультиметра. Если результат находится в диапазоне от 50 до 55 Ом, то датчик исправен.

    Обратите внимание: Часто водители после проверок, приведенных выше, делают вывод, что датчик холостого хода неисправен, но это не всегда так. Нужно проверить не только сам регулятор, но и цепь подачи на него управляющих сигналов (питающую датчик). Убедитесь, что на клеммах соединительной колодки при старте зажигания напряжение находится на уровне в 12 Вольт. Если оно меньше, вероятнее всего проблема связана с разряженным аккумулятором. Когда напряжение полностью отсутствует, виновен в этом управляющий блок или проводка.

    Загрязнение датчика холостого хода

    Часто причиной неправильной работы регулятора холостого хода является его загрязнение. В такой ситуации можно заменить датчик (стоимость которого невелика) или очистить его. Очистка датчика холостого хода проходит в два этапа:

    1. Специальным средством (например, которое используется для очистки карбюратора) нужно смочить ватную палочку и ею очистить контакты датчика. Делать это необходимо осторожно, чтобы не повредить их;
    2. Остальные детали регулятора можно очистить механическим путем с использованием обозначенного выше средства. Смочите им, например, зубную щетку и аккуратно прочистите иглу, шток, пружину, удаляя накопившуюся грязь.

    Обратите внимание: При очистке датчика холостого хода рекомендуется также почистить дроссельную заслонку.

    Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).

    Виды и конструкции РХХ

    Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

    Существуют несколько разновидностей подобных датчиков:

    1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
    2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
    3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

    Как работает регулятор

    Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

    По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

    На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

    Признаки неисправности

    Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

    Симптомы проблем с РХХ:

    • плавающий холостой ход;
    • плохой запуск двигателя, особенно зимой;
    • машина может глохнуть при сбросе газа, после переключения на нейтраль;
    • неконтролируемое повышение или понижение оборотов ХХ при штатной температуре двигателя;
    • падение оборотов после включения фар, кондиционера, отопительной системы;
    • дёрганье машины на ходу при небольших оборотах;
    • мотор глохнет при переходе с низшей передачи на высшую и наоборот.

    Приведённые признаки могут проявляться все сразу, либо по отдельности.

    Диагностика датчика

    Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

    Визуальный осмотр

    Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

    Использование диагностических программ

    Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

    Проверка проводки

    Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

    Проверка сопротивления регулятора

    Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

    Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

    Проверка с дроссельным узлом

    Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

    При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

    Калибровка нового РХХ

    Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.

    1. Проверяем расстояние от конца штока до монтажной пластины, оно должно быть не более 23мм.
    2. Отключаем минус от аккумулятора, обесточивая ЭБУ.
    3. Устанавливаем регулятор.
    4. Подключаем аккумулятор обратно.
    5. Включаем зажигание на 5 сек, не заводя двигатель. В это время происходит калибровка РХХ.
    6. Выключаем зажигание, завершая калибровку.
    7. Заводим двигатель и наблюдаем за холостым ходом.

    Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.

    Напоследок, видео о диагностике РХХ:

    На любом автомобиле датчик или регулятор холостого хода представляет собой исполнительный механизм, нуждающийся в периодической проверке. Ни один из узлов машины не может работать вечно, поэтому рано или поздно автовладельцы сталкиваются с проблемой неисправности ДХХ. Подробнее о диагностике и очистке устройства вы можете узнать из этой статьи.

    Признаки неисправности датчика

    Перед тем, как заняться ремонтом устройства, нужно узнать, где находится датчик холостого хода. Здесь все зависит от особенностей транспортного средства, но как правило, этот контроллер расположен на дроссельном узле, под регулятором положения дроссельной заслонки. Если расположение ДХХ понятно, то вы сможете без проблем найти его.

    Прежде чем проверить регулятор холостого хода, ознакомьтесь с основными неисправностями, характерными для детали:

    • силовой агрегат стал менее устойчиво работать на холостых оборотах;
    • обороты мотора могут увеличиваться или падать без причины;
    • при переключении на нейтральную скорость мотор может просто заглохнуть;
    • если силовой агрегат заводится на холодную, повышенные обороты будут отсутствовать;
    • когда включается дополнительная нагрузка в виде печки, кондиционера или оптики, обороты двигателя существенно падают.

    Устройство датчика холостого хода

    Правила очистки

    Часто бывает такое, что чистка датчика холостого хода позволяет решить проблему неработоспособности устройства. В целом эта процедура довольно простая. Поэтому справиться с ней сможет практически любой желающий.

    Итак, как производится чистка регулятора холостого хода:

    1. В первую очередь, РХХ необходимо отключить от проводки.
    2. Затем возьмите жидкость WD-40 и нанесите ее на ватную палочку. С помощью этой палочки производится чистка контактов.
    3. Далее, возьмите маленькую отвертку с крестовым наконечником и открутите фиксаторы контроллера, их два. В том случае, если крепления будут полностью отсутствовать, это свидетельствует о том, что РХХ посажен на лак, если это так, то, по всей видимости, нужно будет демонтировать весь дроссель.
    4. Демонтируйте ДХХ и осмотрите его. Если на устройстве имеется грязь или следы моторной жидкости, то помимо самого регулятора, вам понадобится очистить и весь дроссельный узел.
    5. Теперь возьмите жидкость для очистки (вместо WD-40 можно использовать очистительное средство для карбюраторов) и обработайте им конусную иглу с пружиной. Хотя для чистки лучше очиститель карбюратора! Сделав это, нужно высушить контроллер и поставить его на место. Перед монтажом убедитесь в том, что расстояние от корпуса устройства до иглы составляет 2.3 см. Если очистка не помогла исправить проблему, то вероятнее всего, придется менять ДХХ.

    Схема подключения контроллера

    Основные аспекты проверки РХХ

    Как почистить датчик холостого хода мы разобрались, теперь уделим время его диагностике. Как и очистка, проверка может быть проведена в домашних условиях.

    Как проверить датчик холостого хода:

    1. Найдите РХХ и снимите его вместе с проводами. Открутите несколько фиксаторов, которые крепят дроссельный узел с ресивером, после чего раздвиньте эти элементы примерно на 1 см.
    2. Используя тестер для диагностики, проверьте цепь РХХ — сейчас вы должны удостовериться в том, есть ли напряжение в сети или нет. Щупы тестера подключите к контактам А и D — как правило, они отмечены на корпусе. Подключив щупы, нужно активировать зажигание и посмотреть на результаты. Наиболее оптимальным вариантом является напряжение 12 вольт. Если этот параметр более низкий, то вероятнее всего, проблема кроется в плохом заряде аккумулятора, а если оно и вовсе отсутствует, то вполне возможно, что проблема кроется в блоке управления.
    3. Удостоверьтесь в том, что цепь есть на самом РХХ. Чтобы сделать это, щупы тестера необходимо соединить с контактами А и В, а затем с С и D, при этом вам нужно перевести тестер в режим омметра. При проверке параметры диагностики должны составить около 53 Ом. Затем эти же действия следует повторить с другими парами контактов, например А и С, при этом сопротивление должно стремиться к бесконечности (автор видео — Иван Васильевич).

    Есть еще один вариант, для этого проверка датчика холостого хода должна осуществляться с демонтированным РХХ. Подключите проводку питания, после чего дотроньтесь пальцем к концу иголки (усилия прикладывать не нужно). Во время отключения регулятор должен начать выдвигать иглу на полную, соответственно, когда вы поворачиваете, должен произойти небольшой толчок пальца.

    Как видите, в целом диагностика устройства не такая сложная, но для качественной проверки нужно понимать, как пользоваться тестером. Если вы понятия не имеете, как это делать, лучше обратитесь за помощью к электрику, но на практике после изучения инструкции к мультиметру проблем с его использованием возникнуть не должно. Разумеется, сам тестер должен быть рабочим, в противном случае показания не будут соответствовать действительности и вы только запутаетесь.

    Извините, в настоящее время нет доступных опросов.

    Особенности демонтажа

    Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

    Но в целом процедура снятия выглядит следующим образом:

    1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
    2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
    3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

    Видео «Замена датчика в домашних условиях»

    Более подробно процедура замены регулятора описана на видео ниже (автор — канал Ovsiuk).

    6 признаков того, что вам необходимо обновить блок предохранителей

    Когда в вашем доме есть исправная электрическая панель, дом находится в отличном состоянии. Электрическая сервисная панель вашего дома содержит серию автоматических выключателей и предохранителей, которые контролируют все электрические компоненты в вашем доме. Как и другие бытовые приборы в вашем доме, даже ваша электрическая система подвержена сбоям. Вот 6 признаков, на которые следует обратить внимание, которые указывают на то, что вам может потребоваться обновить блок предохранителей.

    1. Проблемы с проводкой

    Неисправная проводка - одна из основных причин пожаров в жилых домах в США.Если в доме неисправна проводка, вероятность возгорания значительно возрастает. Старая проводка может не соответствовать нормам, изоляция проводов и другие материалы имеют тенденцию со временем портиться. Вот некоторые из этих предупреждающих индикаторов неисправной проводки:

    • Мерцающий или затемняющий свет
    • Легкое ощущение сотрясения или покалывания при прикосновении к приборам
    • Постоянный запах гари
    • Розетки с искрением или обесцвеченными розетками

    Если вы заметили какой-либо из этих знаков, рекомендуется обратиться к профессиональному электрику.

    2. Установка новой крупной бытовой техники

    Если вы устанавливаете в доме крупную бытовую технику, особенно такую, которая требует большого количества энергии, вам следует проверить электрическую панель и блок предохранителей. Панель может быть не в состоянии обрабатывать количество энергии, необходимое для работы этих устройств. К этим приборам относятся холодильники, гидромассажные ванны, кондиционер и другие большие устройства.

    Электрические панели обеспечивают довольно широкий диапазон мощностей от 100 до 400 ампер.Если ваши усилители не соответствуют вашим потребностям в электроэнергии, ваши автоматические выключатели сработают каждый раз, когда вы попытаетесь включить гидромассажную ванну или кондиционер.

    3. Замена предохранителей автоматическими выключателями

    Предохранители и автоматические выключатели выполняют одни и те же основные функции. Они предотвращают короткое замыкание или перегрузку электрических токов, связанных с любыми электрическими устройствами. Однако предохранители используются одноразово и имеют цветовую маркировку в зависимости от их емкости. Когда они обнаруживают, что ток идет на слишком высоком уровне, предохранитель сгорает и расплавляется, вызывая прерывание электрического потока.В старых домах сила тока обычно распределяется между четырьмя или около того предохранителями в доме. Автоматические выключатели просто необходимо сбросить.

    Предохранители несколько устарели по сравнению с современностью. Как можно скорее обратитесь к профессионалу.

    4. Перегоревшие предохранители

    Коробки предохранителей середины века были разработаны на 60 ампер. Современные дома потребляют в три раза больше силы тока, чем их устаревшие предшественники. Отдельные люди и семьи имеют больше электронных устройств, таких как ноутбуки, фены и больше телевизоров за последние несколько десятилетий.Из-за этого электрические системы потребляют больше энергии. Из-за этого архаичные предохранители более подвержены перегрузкам. Если в вашем доме часто перегорают предохранители, вам следует обновить систему.

    5. Постоянное использование удлинителей

    Хотя удлинители могут быть полезны в определенных сценариях, чрезмерная зависимость от них может быть опасной. Большинство удлинителей предназначены для временного использования, а не для длительного использования.

    Помимо опасности споткнуться, электрические провода обычно держат внутри или у стен с определенной целью, защищенная система проводки ведет к меньшему износу.Провода, оставленные на полу в гостиной, могут закоротиться или защемиться, что приведет к повреждению розеток. Постоянное использование этих удлинителей не идеально. Обратитесь к местному электрику для установки дополнительных розеток.

    6. Вы модернизируете свой дом или другую бытовую технику

    Если вы расширяете свой дом, модернизируете или устанавливаете новую бытовую технику, это может быть идеальное время для модернизации вашей электрической панели. Если вы устанавливаете какие-либо новые устройства, вам необходимо обновить панель.

    В любом из этих случаев лучше всего обновить систему в целях безопасности. Учтите это. Около 51000 домашних пожаров в год вызваны неправильным или неисправным электрическим щитом, поэтому было бы разумно как можно скорее связаться с электриком.

    Позвоните в Integra Electrical, чтобы обновить блок предохранителей сегодня

    Возьмите под контроль безопасность своего дома, обновляя электрическую систему. Обновленная электрическая система не только защитит ваш дом от опасностей, но и обеспечит вас достаточной мощностью, чтобы удобно управлять всей вашей электроникой одновременно, без перегорания предохранителей или срабатываний выключателей.Лицензированные электрики компании Integra Electrical предлагают услуги блока предохранителей в тот же день, если это возможно. Так что не бегите к электрической панели каждый раз, когда включаете новый прибор, чтобы перезагружать электрические цепи. Позвоните в наш офис сегодня и узнайте, почему местные домовладельцы доверяют свои электрические системы компании Integra!

    Прочтите наши обзоры в Google

    Автор: admin

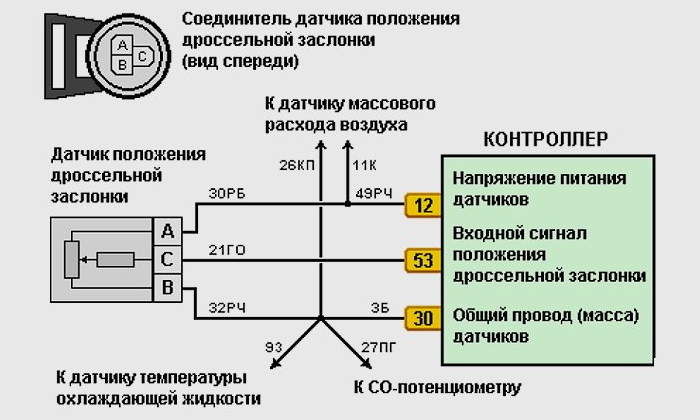

    8 распространенных признаков неисправного датчика положения дроссельной заслонки и как это исправить!

    В современных автомобилях датчик положения дроссельной заслонки является частью системы управления подачей топлива, которая учитывает положение дроссельной заслонки.

    Указанная информация, показывающая, насколько глубоко нажата педаль, затем передается в блок управления двигателем (ЭБУ). В свою очередь, ЭБУ будет подавать топливо в двигатель, соответствующее количеству втягиваемого воздуха.

    В старых автомобилях педаль акселератора прикреплена к дроссельной заслонке в корпусе дроссельной заслонки. Нажатие на педаль смещает клапан, который втягивает больше воздуха, обеспечивая большую мощность.

    Датчик положения дроссельной заслонки - объяснение [Техническое объяснение]

    Иногда датчик положения дроссельной заслонки в современных автомобилях может выйти из строя.Это приведет либо к дальнейшему повреждению топливной системы, остановке двигателя, неоптимальной экономии топлива и многим другим проблемам.

    Как мы уже говорили, мощность двигателя регулируется путем регулирования смеси воздуха и топлива, и без датчика положения дроссельной заслонки (TPS) двигатель не может определить правильное количество топлива или воздуха для подачи в двигатель.

    Итак, как мы можем определить, испортился ли TPS? Итак, вот восемь возможных симптомов неисправного датчика положения дроссельной заслонки .

    Признак № 1: горит индикатор проверки двигателя.

    . Один из наиболее распространенных способов определить, что автомобиль неисправен, - это загораться сигнальная лампа двигателя.Обратите внимание, что многие другие проблемы могут активировать световой индикатор проверки двигателя, и даже может быть вероятность того, что вы получаете неверные показания.

    На всякий случай возьмите считыватель OBD-II и выполните проверку системы.

    Видеть это травмирует владельцев автомобилей

    >>> По теме: Лучшие высококачественные автомобильные диагностические сканеры OBD-II

    Симптом № 2: Двигатель не работает плавно на холостом ходу или глохнет

    Когда вы ведете машину и испытываете резкие ощущения на холостом ходу или когда слышите пропуски зажигания в двигателе, это может быть верным признаком того, что система TPS выходит из строя.В большинстве случаев двигатели с недостатком воздуха / топлива из-за плохого TPS также заглохнут.

    Симптом № 3: Автомобиль не ускоряется, нет мощности

    Еще одним признаком неисправного TPS является то, что ваш автомобиль не разгоняется независимо от того, насколько сильно вы нажимаете на педаль газа. В более редких случаях автомобиль внезапно сам набирает скорость.

    Это особенно страшно, особенно для неопытных автовладельцев. Однако в большинстве случаев, когда это происходит, автомобиль не разгоняется от 30 до 50 км / ч.

    «Я опаздываю на работу, но моя машина просто не поедет!»

    Чтобы решить эту проблему, сохраните спокойствие и переключитесь на нейтраль. Если вы не можете этого сделать, попробуйте заглушить двигатель. Если это происходит посреди оживленной дороги, включите аварийные огни. Также не вынимайте ключи, так как это может заблокировать рулевое колесо.

    Учтите также, что неправильный ввод от драйвера также может вызвать этот симптом.

    Признак № 4: Проблемы с переключением передач

    Для современных автомобилей с автоматической коробкой передач передача зависит от нескольких переменных, чтобы решить, когда и на какую передачу переключиться.Эти переменные включают информацию, предоставленную TPS. Если указанная деталь неисправна, ваша автоматическая трансмиссия может столкнуться с проблемами.

    Заглох машины в бездонной местности - рецепт плохого дня

    Симптом № 5: Автомобиль переходит в аварийный режим

    В некоторых моделях автомобилей автомобиль знает, когда один из его важнейших компонентов выходит из строя . Это включает TPS.

    Чтобы предотвратить дальнейшие поломки, автомобиль перейдет в «аварийный режим».«Как следует из названия, он медленнее, чем то, на что обычно способен автомобиль, и его как раз достаточно, чтобы владелец отвез его домой или к механику.

    Признак № 6: Плохая экономия топлива

    При плохом TPS двигатель может потреблять больше воздуха и топлива, чем обычно. Это сильно повлияет на экономию топлива. Чтобы убедиться в этом, прочтите наше руководство о том, как рассчитать фактический расход топлива.

    Признак № 7: Проблемы с запуском

    При запуске автомобиля с двигателем внутреннего сгорания часто требуется больше топлива и воздуха, чем на холостом ходу или даже на крейсерской скорости.В связи с этим одним из возможных симптомов неисправного датчика положения дроссельной заслонки является то, что вы можете столкнуться с трудностями при запуске автомобиля, потому что двигатель не получает нужное количество топлива. Если действительно плохо, то твоя машина вообще не заводится.

    Признак № 8: Странное коробление и рывки автомобиля

    Подергивание или перекос всего автомобиля - один из наиболее распространенных симптомов неисправного датчика положения дроссельной заслонки . Одна из возможных причин этого заключается в том, что TPS постоянно отправляет неверные показания в ECU.Результат - непостоянная подача энергии.

    >>> По теме: Настоящая автомобильная сделка: 7 Плюсы и минусы автомобиля Блок управления двигателем (ЭБУ)

    Как заменить датчик положения дроссельной заслонки?

    После устранения других возможных причин вышеупомянутых симптомов вы захотите решить проблему самостоятельно.

    Вот несколько шагов, чтобы сделать это. Перед выполнением этих действий убедитесь, что вы используете противооткатные упоры, стояночный тормоз включен и аккумулятор отключен.

    1. Найдите TPS. Обычно он устанавливается на корпусе дроссельной заслонки. Для уверенности сверьтесь со схемой вашего двигателя.

    TPS расположен в нижней части корпуса дроссельной заслонки.

    2. Снимите электрический разъем датчика. Обычно это язычок, который можно сдвинуть вниз, чтобы сдвинуть.

    3. Сам датчик часто крепится винтами, поэтому используйте отвертку.

    4. Теперь вы можете удалить старый TPS из корпуса дроссельной заслонки.

    5. Установите новый датчик на место и прикрутите его. Запомните положение старого датчика.

    6. Установите на место электрический разъем датчика.

    7. Подключите автомобильный аккумулятор.

    Обратите внимание, что не все корпуса дроссельной заслонки одинаковы. Таким образом, мы предоставили только общий обзор процедуры разборки. Если вам действительно нужно отремонтировать TPS вашего автомобиля, мы рекомендуем обратиться за помощью к профессиональному механику или в автосалон.

    Кроме того, некоторые вторичные датчики положения дроссельной заслонки могут повлиять на настройку вашего автомобиля, и сам TPS потребует калибровки.И да, это другие банки с червями, которые нельзя открывать, если не хватает времени.

    Как очистить датчик TPS

    Иногда указанные симптомы могут быть связаны с загрязнением датчика TPS. Так что да, вы можете почистить его вместо того, чтобы сразу покупать замену. Это сэкономит вам много денег и времени.

    У достойного автовладельца всегда будет WD40 ... и изолента

    Просто следуйте процедуре разборки, затем опрыскайте полую часть датчика WD40 или очистителем тормозов.Сделайте это три-четыре раза, затем дайте ему высохнуть.

    Опять же, не все дроссельные заслонки одинаковы, поэтому вы можете попросить опытного механика сделать это за вас.

    Замена датчика положения дроссельной заслонки: Стоимость

    Это будет зависеть от марки автомобиля, марки и т. Д. Кроме того, более сложные двигатели от спортивных или роскошных моделей будут стоить дороже.

    Просто ради того, чтобы дать точные цифры, неописуемая замена TPS для Toyota Hilux может стоить где-то около 400 Php.В свою очередь, замена TPS китайского производства для Montero Sport может варьироваться от 1300 до 1500 песо в зависимости от бренда.

    Тем не менее, чтобы быть уверенным, мы настоятельно рекомендуем вам обратиться в ближайший автосалон. Они могут предоставить вам нужные детали, и вы можете быть уверены, что они подлинные.

    Благодаря этой статье вы познакомились с наиболее распространенными симптомами неисправного датчика положения дроссельной заслонки. Чтобы найти больше подобных полезных статей, продолжайте читать здесь, на Philkotse.com.

    Назначение и ремонт RXX. Методы PXX Принцип работы разъема ПЧ ВАЗ

    Да и, допустим, по вашей неопытности не могу понять, как минус идущий с ЭБУ в компании с минусом на корпусе показывает напряжение, вот что я хотел знать Кушайте на спроектированной машине все становится нормально значит минус появляется так сказать, болячка проявляется именно при запуске, напряжение на обеих ногах одинаково.И даже если мы решили, что минуса от мозгов в режиме зажигания и запуска, приводящего к нежелательному RHX, нет, то где проверить этот минус от мозгов или это ханский мозг?

    Примерно начинаю догонять оказывается, что минус вообще как таковой идет не от ЭБУ на RHX, а сидит где-то в мозгу и регулирует напряжение, которое со вкусом проходит с реле перегрузки через катушку RCH, так на второй ноге значение напряжения меньше чем на входе как оно идет сопротивление?

    Самая распространенная система с RHX (2-контактная).Машины с 87 года, как правило, оснащаются катализатором и электронной системой зажигания EZL

    Системные входные сигналы :
    - мотор,
    - поток воздуха прямой (сигнал с потенциометра расходомера),
    - мотор мотор (сигнал TD от системы зажигания),
    - крышка дроссельной заслонки (Микрик «ДЗ закрыт» в датчике на оси ДЗ)
    - Сигнал от датчика скорости "Знак движения автомобиля" (с 9/88 года)
    Исполнительные устройства :
    -Релулятор холостого хода (далее RXX), представляет собой исполнительный механизм, изменяющий количество проходящего воздуха в байпас дроссельной заслонки для работы на холостом ходу.Управление XX в KE производится за счет стабилизации воздушного потока, а не оборотов двигателя. В памяти контроллера есть таблица зависимости расхода воздуха от температуры двигателя.

    При смешивании Микрик «ДЗ закрытый», блок управления (БУ) по температуре двигателя рассчитывает расход воздуха, который необходимо стабилизировать и приводящий в действие RCH, пытается получить такой расход. ЭБУ пытается стабилизировать ХХ только тогда, когда машина того стоит, т.е. при движении на нейтрали могут увеличиваться скорости и только после полной остановки где-то через секунду они падают до нормы.
    Тех. Если в текущем режиме работы двигателя (на горячем t = 90град.) Расход воздуха 0,7В, то мозги через РЧН начнут прикрывать заслонку (снизить обороты), но не ниже 750, т.е. приходит раньше - или расход воздуха станет 0,6В, допустим при 750 оборотах, или упадет до 750 оборотов.

    Следует понимать, что существует не точное значение стабилизированного расхода воздуха, а определенный диапазон, также компенсация при наличии АКПП, кондиционера и т. Д.(устройства, увеличивающие нагрузку на двигатель, требующую компенсации)
    Со временем разбрызгивание на дорожки потенциометра в зоне ХХ происходит скачкообразно, и при таких же отклонениях лопатки расходомера сигнал увеличивается, т.е. двигатель на 800 оборотах был 0.55V, потом может быть 0.7V и выше до старости, и поэтому обороты всегда минимальные (т.е. система упирается в нижнее ограничение - оборотов 700) ...

    Теперь об. Аварийный режим: Возникает, когда сигнал расхода воздуха перестает удовлетворять какому-то диапазону напряжений, тогда система должна прекратить регулировку ХХ и выключить RCH, но просто сделать это нельзя.Двигатель заглохнет (кто знает устройство RXH - поймет), поэтому система увеличивает обороты и обесточивает регулятор, без напряжения всегда 2мм. аварийное окно , (при запуске открыто на весь, потом крышка по мере прогрева двигателя). Для водителя это выглядит так: сначала двадцатая нормально, потом вдруг обороты плавно поднимаются до 1500 (аварийное окно в регуляторе).
    Это можно смоделировать на работающем двигателе, просто отсоединив разъем с помощью RXX
    Проверка

    Измерьте массу обоих контактов при подключении RXC (немного опустите разъем, но не снимайте).Моторработ на одном будет около 12-14В. , с другой, примерно на 5В меньше . Если на одном из контактов 12-14В отсутствует цепь, проверьте реле перегрузки.

    Подробнее

    1. По поводу массы, (черный щуп на двигателе) подправить оба контакта. на одном из них будет 12В. (Тот же дарно, что и в сети). А с другой около 5В. На меньше. 2. Между ног - 5В. На хх подогрев мотора.

    Неисправность

    1. нет питания - Вы не увидите напряжения относительно тела или на одной ноге. Проверяйте реле перегрузки и прежде в нем.

    2. На обоих контактах 12В или между ножками 0В (обе ситуации эквивалентны) - Нет контроля над Rhh-мозгом. Например, при снятии потенциала на ЭБУ Bosch возникнет такая ситуация. С ЭБУ VDO не будет.

    Реле перегрузки подает напряжение аккумулятора на один из выводов RXX. Даже без ЭБУ дает. Тех. При включении зажигания должен сойти хотя бы один контакт. Плюса нет - реле перегрузки не дает плюса (или проводки).

    ЭБУ "RUALE" RXH в минусе (масса). Если мозги не прокатят - плюс будет на обоих выводах RXH (от мозга массы нет).

    Регулятор холостого хода (RXH) или как его еще называют - регулируемый воздушный регулятор (РДВ) крепится к ресиверу двигателя ЗМЗ-409 через резинометаллический держатель.Назначение регулятора холостого хода на двигателе - управление дополнительным перепускным воздушным каналом, выполненным в обход дроссельной заслонки.

    Общее устройство, принцип действия и применяемые типы регуляторов на двигателе ЗМЗ-409.

    Регулятор холостого хода представляет собой двухобмоточный поворотный соленоид с продольным отверстием, поперечное сечение которого изменяется по программе электронного блока управления. Конструктивно он состоит из цилиндрического корпуса, с впуском и повернутым на 90 градусов, с градуированными штуцерами, внутри которых находится двухобмоточный электродвигатель постоянного тока и подпружиненный клапан в виде сектора, а также вилка соединителя, сжатая в корпусе. расположены.

    Резиновый шланг от регулятора подводится к выходному штуцеру регулятора, а входной штуцер представляет собой резиновый шланг от бокового штуцера дроссельного устройства. Все шланговые соединения уплотнены хомутами. Подключение регулятора к жгуту проводов производится трехконтактным разъемом с защелкой.

    RXX выполняет следующие основные функции:

    - Автоматический запуск и прогрев двигателя на холостом ходу
    - Стабилизация минимальных оборотов холостого хода
    - Контроль циклического наполнения воздухом при частичных нагрузках
    - Демпфирование воздушного потока при резком открытии и закрытии дроссельной заслонки.

    Питание электромагнитной обмотки регулятора осуществляется от бортовой сети по сквозной схеме, а включение обмоток производится замыканием их на массу по силовым каналам блока управления. Направление воздушного потока указано стрелкой на шасси регулятора.

    При наличии постоянного магнитного поля ротора регулятора с переменным магнитным полем статора, которое формируется управляющими импульсами переменной нагрузки с частотой 125 Гц, ротор вместе с клапаном поворачивается на заданным углом и изменяет проходное сечение обводного канала, через которое всасываемый воздух попадает в двигатели двигателя, минуя дроссель.

    Степень открытия регулятора холостого хода варьируется от полного открытия (240 шагов) при запуске двигателя до полного закрытия в режиме принудительного холостого хода, на холостом ходу ручка открыта примерно на 85-100 шагов (35-45%) для прогретого двигателя.

    На двигателях ЗМЗ-409 на двигателях ЗМЗ-409 устанавливаются BOSCH ZWD-5 0280 140 545 или его аналоги PCH-60 и RXH-60 9E. 573000 различных производителей.

    Внешние проявления неисправности регулятора холостого хода двигателя ЗМЗ-409.

    Признаками неисправности RXH или его цепей в большинстве случаев являются повышенный оборот такта прогретого двигателя, либо двигатель запускается и глохнет либо запускается только при частичном нажатии педали газа. В таких случаях необходимо проверить состояние обводного канала и вязки регулятора, при необходимости очистить их от грязи и промыть.

    Если двигатель запускается при перемещении шланга регулятора, это означает, что воздух проходит через неплотно закрытую заслонку, поэтому вам необходимо отрегулировать привод и дроссельную заслонку дроссельного устройства до полного закрытия.При неисправности электрических цепей регулятора система самодиагностики включает лампу неисправности и выдает ошибки.

    Микас-7.2.

    161, 164 - короткое замыкание обмотки 1 или 2 соответственно регулятора дополнительного воздуха

    - короткое замыкание на плате контроллера цепи
    - неисправность, замыкание обмотки регулятора
    - неисправность блока управления

    162 , 165 - обрыв 1 или 2 соответственно, управление регулятором добавочного воздуха

    Возможные причины неисправности:

    - Контроллер не подключен к жгуту проводов
    - Опора питания регулятора
    - Обрыв управления регулятор цепи
    - неисправность, обрыв обмотки регулятора

    163, 166 - короткое замыкание на «массовые» цепи 1 или 2 соответственно, управление регулируемого регулятора воздуха

    Возможные причины неисправности:

    - Цепь вкл. масса цепи управления РДВ
    - неисправность, короткое замыкание на корпусе обмотки РДВ
    - Неисправность блока управления.

    Микас-11.

    0505 - неисправность цепи регулятора холостого хода
    0506 - низкие обороты холостого хода, регулятор холостого хода заблокирован
    0507 - Высокая частота вращения холостого хода, регулятор холостого хода заблокирован
    0508 - Короткое замыкание цепи управления шагающего регулятора холостого хода для массы
    0509 - Короткое замыкание цепи управления регулятором холостого хода на вылет
    0511 - Разрыв цепи управления регулятором шагового сопла
    1509 - Цепь управления перегрузкой регулятора холостого хода
    1513 - короткое замыкание на массу регулятора холостого хода
    1514 - короткое замыкание на замыкание или разрыв цепи регулятора холостого хода
    1750 - короткое замыкание на посадочные цепи № 1 проверочного регулятора холостого хода
    1751 - Режущая цепь No.1 проверочного регулятора холостого хода
    1752 - короткое замыкание на массу цепи № 1 регулятора проверки холостого хода
    1753 - короткое замыкание на цепи № 2 проверочного регулятора холостого хода
    1754 - Цепь № 2 регулятора проверки холостого хода
    1755 - замыкание на массу цепи № 2 регулятора проверки холостого хода

    Проверить работу регулятора холостого хода по его штатному параметру.

    Возможно с помощью подключенного бортового или, который может считывать и выводить в реальном времени на свой дисплей это значение. Положение или открытие регулятора холостого хода (ФСМ) на прогретой температуре 80-100 градусов и на холостом ходу двигателя ЗМЗ-409 должно быть в пределах 22-34%. При управлении этим параметром модели все потребители электроэнергии, включая электровентилятор и, должны быть выключены.

    Если положение регулятора холостого хода недооценено, дроссельная заслонка, вероятно, повернута в нормальное закрытое положение или ее привод не отрегулирован.Если положение ПЧ увеличено, значит, воздухозаборник занижен через нормально закрытый дроссель, сектор - регулятор или он неисправен.

    Когда появляются какие-либо коды неисправности, следует определить, что это неисправно - PXX, его силовая цепь или блок управления двигателем. Для этого выключите зажигание и отсоедините ручку от жгута проводов. Затем включите зажигание, сбросьте все коды ошибок и через 10-20 секунд снова проверьте их наличие. Если зафиксированы предыдущие ошибки, неисправен блок управления или жгут проводов, если зафиксирован другой код, значит неисправность в регуляторе.

    Для проверки питания регулятора необходимо отсоединить защитную крышку вывода жгута проводов, включить зажигание и проверить напряжение между выводом «2» регулятора и массой двигателя. Напряжение должно быть примерно равно напряжению аккумулятора. Если измеренное напряжение близко к нулю, то происходит разрыв цепи питания.

    Активное сопротивление обмотки регулятора дополнительного воздуха проверяется при выключенном зажигании и отсоединенном жгуте проводов.Оно должно быть в пределах 11-13 Ом без учета переходного сопротивления контактов омметра. Если сопротивление меньше, то, скорее всего, произошло внутреннее короткое замыкание обмотки контроллера.

    Дополнительно необходимо проверить сопротивление между контактом «3» вилок РДВ и металлическими деталями двигателя. Если это сопротивление близко к нулю, скорее всего, произошло внутреннее короткое замыкание обмотки дополнительного регулятора воздуха на его корпус.

    Минсельхоз РФ

    ФГОУ ВПО "Орёл Гау"

    Факультет сельского хозяйства и энергетического обеспечения

    Отделение «ЕМТЗ и Тракторы»

    Джосан А.Головин А.И.

    Принцип работы, диагностика и проверка регулятора холостого хода

    Методические указания к лабораторным работам

    по дисциплинам «Техническая эксплуатация машин» и «Электроника тракторов и автомобилей»

    для студентов специальностей: 110301 - «Механизация сельского хозяйства

    ». Справочник

    », 110304 -« Технология обслуживания и ремонта автомобилей в АПК »

    Методические указания разработаны на кафедре «ЕМТЗ и Тракторы» к.Т.Н., доцент А.А. Джосан и ст. Педагог С.И. Головин.

    Методическая комиссия факультета агротехники и энергетического обеспечения

    № протокола ___ от «___» _______2007 г.

    Методический совет г. Орлгау, протокол № ___ от «___»

    Рецензенты: к. Т.Н., доцент кафедры «Надежность и ремонт машин» Орелгаау А.Л. Семерс;

    в. т. Н., доцент кафедры Сирм ОрелГТУ М.П. Стратулат.

    Введение ................................................ ..................................... .. ... .. 4

    1 Общие ………………………………………………………… ... 6

    1,1 Назначение RXH ............................................... ................ ... 6

    1,2 Типы RXX, применяемые на автомобилях ВАЗ ......... ........................ 7

    2,1 Основная информация ................................................ .................. 12

    2,2 Методы управления................................................... ..................... ... 16

    2,3 Принцип работы шагового двигателя RXH ВАЗ ........................ ... 18

    3,3 Разработка функциональной схемы Тестера RXH ......................... 24.

    3,4 Выбор элементной базы. Расчет основных узлов тестера ............... 25

    3,5 Концепция разработки Tester RXH ......................... 28.

    3.6 Методика проведения испытаний ПЧ на стенде........................ 33

    Введение

    Впускная система современных бензиновых двигателей состоит из нескольких элементов, наиболее сложным из которых является дроссельная заслонка

    . Узел

    (рисунок 1.1).

    1 - патрубок подачи охлаждающей жидкости; 2 - патрубок вентиляции картера на холостом ходу; 3 - Охлаждение

    жидкость; 4 - датчик положения дроссельной заслонки; 5 - регулятор холостого хода; 6 - штуцер для продувки адсорбера.

    Рисунок 1.1 - дроссельная заслонка в сборе.

    Конструкция дроссельной заслонки должна отвечать множеству противоречивых требований.Это, в первую очередь, наличие достаточного отрезка прохода, выбранного из условий получения максимума

    толкаемых газодинамических потерь при максимальном расходе воздуха в двигателе. Выполнение этого требования приводит к тому, что

    секций достаточно для максимальной стоимости

    га, угол открытия дроссельной заслонки обеспечивает не более

    га.

    симальное заполнение при минимальной рабочей частоте вращения

    вал двигателя зашнурован около 200.По характеристикам

    машина по управляемости простоватая, недопустимо т.к. не допускается

    водитель должен уверенно управлять автомобилем при работе

    двигатель в области вращения коленчатого вала, где ab-

    солевых значений расхода воздуха относительно небольшие. Отсюда

    требование к линейности передаточной характеристики дроссельного узла, то есть требование обеспечения пропорциональности между

    педали акселератора и мощность, развиваемая двигателем,

    изменяемый во всем диапазоне изменения положения дроссельной заслонки.

    Обеспечить приемлемую линейность передаточной характеристики дроссельного узла помогают различные виды нелинейных механических звеньев, связывающих педаль акселератора и дроссельную заслонку двигателя

    тел. Но более перспективным является использование электроуправляемых исполнительных устройств с полностью или частично

    Контроль кинематической связи между педалью акселератора и дроссельной заслонкой

    солевой демпфер. Такое решение позволяет не только получить правильную характеристику трансмиссии, привязав положение педалей акселератора

    .

    тор и дроссель, но также применяются более эффективные методы управления рабочим процессом двигателя.Использование дроссельной заслонки с электрическим управлением в настоящее время ограничено из-за ее высокой стоимости, но использование более простого привода

    дорога - регулируемый воздушный регулятор, в частности регулятор холостого хода (RXX), является обязательным.

    1 Общий

    1.1 Назначение PCX

    Регулятор холостого хода служит для поддержания установленной частоты вращения двигателя на холостом ходу за счет изменения количества воздуха

    га, подается в двигатель в обход закрытого дросселя (ri-

    СОК 1.2). В полностью выдвинутом положении (до

    позиция соответствует «0» ступеням) коническая часть ложа перекрывает

    двойной воздух по окружности дроссельной заслонки. При открытии (ho

    расположение увеличивается) клапан обеспечивает расход воздуха,

    Полное перемещение стержня (количество шагов) из гнезда.

    Полностью открытое положение клапана соответствует перемещению штока на 255 шагов.

    1 - шагающий двигатель регулятора холостого хода; 2 - дроссельная насадка; 3 - дроссель; 4 - запорная игла клапана RXX; пять -

    Электрический разъем

    ; А - входящий воздух.

    Рисунок 1.2 - Схема регулировки воздуха PCX.

    На прогретом двигателе блока управления двигателем, приводящего в движение шток,

    поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и изменения нагрузки (в том числе

    электровентилятор, компрессор кондиционера и др.).

    Помимо управления частотой вращения коленчатого вала в режиме холостого хода, контролируется RXC, что способствует снижению

    токсичность выхлопных газов.При резком закрытии дроссельной заслонки при торможении двигателем RCH увеличивает количество воздуха, подаваемого по окружности дроссельной заслонки, обеспечивая обед

    топливно-воздушная смесь. Это снижает выбросы углеводородов и оп-

    .

    минусов нагара, возникающего при быстром закрытии дроссельной заслонки.

    1.2 Типы RCX, применяемые на автомобилях ВАЗ

    На отечественные легковые автомобили: ВАЗ 2110, 21083, 21093, 21099 и их модификации с двигателями ВАЗ-2111 и ВАЗ-2112 с системой распределенного впрыска топлива устанавливаются РЧБ двух фирм

    продуктов:

    1.Калужский завод телеграфного оборудования (KZT) RXH 2112-1148300-02 (Рисунок 1.3)

    2. Электромеханический завод ОАО «Пегас» (Кострома) РЧ 2112-1148300-01 (Рисунок 1.4)

    Рисунок 1.3 - RXX 2112-1148300-02

    Рисунок 1.4 - RXX 2112-1148300-01

    Рисунок 1.5 - размеры RHX

    Таблица 1 - Технические характеристики и условия эксплуатации

    RHX 2112-1148300-02

    RXX 2112-1148300-01

    Сопротивление обмоток, Ом

    Диапазон напряжения питания

    Штанга рабочая

    переплетение на 250 шагов,

    Развитая сила увеличена

    штанга со скоростью

    333 ступени / с не менее, n

    Действующий

    порнеклапан, мм

    Габаритные размеры, мм

    Масса, кг не более

    Диапазон

    рабочая температура

    Родственник

    влажность

    температура

    40? C,% не более

    Атмосферное давление,

    зависимых обмоток и подключенных к подпружиненному конусу

    Фигурка

    с клапаном (Рисунок 1.6).

    Вращательное движение SD преобразуется в поступательное

    штанга захватывающая с клапаном с помощью червяка

    ганизм. Червячно-анкерный механизм состоит из запрессованных в

    Тор втулки с внутренней резьбой, непосредственно конический стержень с резьбой и каналами (Рисунок 1.7) и направляющие втулки (Рисунок 1.8)

    выполнен в передней опоре ротора.

    1 - шток с клапаном; 2 - пружина; 3 - корпус; 4 - Передняя опора

    тора; 5 - статор с катушками; 6 - ротор и задняя опора ротора; 7 - Крышка с разъемом.

    Рисунок 1.6 - устройство регулятора холостого хода.

    Рисунок 1.7 - Конусный стержень с резьбой и воздуховодами.

    Регулятор холостого хода (RXX) - один из основных исполнительных механизмов системы управления двигателем. От его правильной работы зависит стабильность оборотов на холостом ходу, расход топлива, ситуации с внезапной радостью двигателя.

    RXX находится в рабочем состоянии практически постоянно, поэтому ресурс у него не очень большой, обычно до 200000 км пробега.В практике ремонта автомобильных двигателей даже при небольшом опыте поломка регулятора встречается довольно часто.

    RXH: что это такое и принцип его работы

    Регуляторы холостого хода обычно строятся по двум схемам:

    • прямое управление дроссельной заслонкой;
    • регулировка канала передачи канала дроссельной заслонки.

    В качестве исполнительного механизма в бензиновых двигателях Обычно используется шаговый двигатель. Он имеет преимущества перед другими приводами: большая точность, меньшее потребление тока, возможность управления в импульсном режиме.

    Схема подачи воздуха по байпасному каналу представлена ​​на рисунке:

    Таким образом, при полном закрытии дроссельной заслонки оборот двигателя поддерживается за счет частичного притока через байпасный (дополнительный или байпасный, от BYPASS - обходной канал) канал.

    Запирающая игла клапана RXX, перемещаясь по командам блока управления двигателем, регулирует ширину зазора клапана, соответственно поток воздуха в двигатель, от которого зависят его обороты.

    Для каждого типа двигателя производитель устанавливает оптимальную частоту холостого хода, которая обычно составляет от 600 до 1000 оборотов в минуту.

    Регуляторы прямого действия на заслонке регулируют конечный угол закрытия напрямую, оставляя небольшую прорезь для обеспечения поступления воздуха во впускной коллектор, соответственно, обеспечивая холостой ход.

    Видео про RXX - что это такое, принцип работы и варианты конструкции:

    Контроль количества оборотов Блок управления обычно выдает обороты двигателя, вытекающие из.

    Одинарный датчик холостого хода, как ошибаются некоторые автолюбители, в современных автомобилях нет.

    Большинство систем управления двигателем построены таким образом, что при нажатии педали акселератора и увеличении оборотов привод RXC отключается и остается последним перед ускорением. Таким образом снижается нагрузка на привод контроллера.

    Дизельные двигатели

    IN Для поддержания холостого хода используется также регулирование расхода топлива по байпасному типу. Для этого в топливных насосах высокого давления применяется специальная электронная система регулирования.

    Электромагнитные или поворотные клапаны используются в качестве топливных насосов высокого давления.В таких приводах используется всего два уровня открытия байпасного канала - «открытый» или «закрытый».

    Этим методом сложно обеспечить точную установку идолота. Следовательно, управление клапанами осуществляется с помощью высокочастотного сигнала с импульсной модуляцией (ШИМ-модуляция). Чем больше ширина импульса, тем больше за период открыт байпасный канал, то есть обороты увеличиваются.

    Импульсные транзисторы, клапанное управление, часто устанавливаются в электронном блоке на топливном насосе. Для их охлаждения используется дизельное топливо, протекающее через насос.

    Если заканчивается топливо, транзисторы перестают эффективно охлаждаться, перегреваются и выходят из строя. Сами транзисторы недорогие, и работа по их замене стоит недешево. поэтому ехать до последней капли солярки не стоит !

    Признаки неисправности RCX

    Основными признаками неисправности регулятора холостого хода являются:

    • Частота вращения двигателя «плавание» на холостом ходу;
    • увеличены либо низкие обороты двигателя;
    • самопроизвольная остановка двигателя при переключении коробки передач на нейтраль;
    • в момент холодного пуска двигатель работает на повышенной циркуляции, по мере прогрева сбрасываются, отсутствие этого режима также является признаком неисправности регулятора;
    • снижение частоты оборотов двигателя при включении дополнительной нагрузки (печки, фары, щетки и другие мощные потребители).

    Где находится регулятор и его конструкция

    Внешний вид ПКБ с байпасной системой изображен на фото:

    Вид разделения:

    RXH в некоторых случаях можно отремонтировать, если сломалась обмотка или заклинило шток. Демонтаж регулятора должен производиться с особой аккуратностью. В некоторых случаях его можно восстановить путем чистки.

    Типичное расположение RCX - прямо на дроссельной заслонке. Демонтаж регуляторов обычно не вызывает затруднений.

    Как проверить регулятор холостого хода

    Сообщения об ошибках RXX в виде сообщения «регулятор холостого хода, короткое замыкание или разрыв цепи». Обычно неисправность в цепном обрыве.

    Это может быть неисправность обмотки (размыкания) непосредственно регулятора или нарушение электрической связи с блоком управления двигателем. И тот, и другой вариант следует проверять.

    Проверить справку обмоток мультиметром можно в режиме измерения сопротивления на пределе 200 Ом.Сопротивление обмоток исправного шагового двигателя обычно составляет от 30 до 100 Ом. Обмотки подключаются через разъем регулятора холостого хода по электрической схеме.

    Видео - проверка, диагностика и замена РЧН на Ланос, Шанс, Форц, Черри, Сенс:

    Очень частая причина Распространение регулятора холостого хода - заклинивание штока. Есть влага, посторонние жидкости, пыль, что приводит к ее коррозии и заклиниванию. Чтобы это проверить, необходим специальный генератор импульсных сигналов для принудительного управления приводом контроллера.Такая проверка возможна только за сотню. В этом случае может помочь чистка.

    Самый надежный способ Проверка работоспособности - Установка заведомо исправного регулятора холостого хода от аналогичного двигателя.

    Как чистить

    Для того, чтобы почистить РЧ, его необходимо разобрать штатным местом и отсоединить от разъема.

    Некоторые специалисты сразу прибегают к очистке агрессивными средствами типа WD. Это не правильно.

    Сначала необходимо попытаться отделить силиконовую смазку нейтрального регулятора.Не страшно, если она попадет внутрь регулятора. Если смазка не помогла, последовательно начинайте чистку спиртом, растворителями, средствами для чистки карбюраторов и, наконец, если ничего не помогло, самыми агрессивными WD-шками.

    Очистка осуществляется методом частичного замачивания области заготовки-рабочего отверстия на 10-15 минут, после чего можно продуть эту зону компрессором.

    В некоторых случаях причина неисправности системы управления холостым ходом - засорение байпасного канала.Сначала его нужно очистить. Очистку каналов можно проводить любыми подходящими средствами с помощью мягких щеток из натуральных волокон.

    Замена

    При замене RHX необходимо обращать внимание на положение штока клапана. Ни в коем случае он не должен значительно продвигаться. Это возможно, если подключить к разъему перед установкой и включить зажигание. Вручную сдвинуть шток нельзя.

    Если установить регулятор с выдвинутым штоком и зажать крепежные болты, можно повредить регулятор (порезать червячную передачу).Регулятор с такой неисправностью ремонту не подлежит.

    После замены регулятора холостого хода в некоторых автомобилях требуется процедура калибровки. Выполняется с помощью диагностических приборов на специальном оборудовании.

    , чтобы облегчить жизнь, что при определенных навыках,

    Легко сделать дома
    Тестер для проверки

    © Tom, Miha

    Спецификация: C1 -15 PF, C2 -8-30 PF, C3 -0, 1 мкФ, C4 -0, 047 MKF, C5 -470 ґ25 В, C6 -0, 1 мкФ, C7 -2200 X25 В, R1 -4, 7-6, 8 МОм, R2 -130 ком, R3 -100 ком, R4 -10 ком, R5 -10 ком, R6 -1 MOM, R7 -1, 2 ком, R8 -130 Ом, R9 -220 Ом, R10-0, 2-0, 25 Ом, R11 -470 OBL L1 -200 ICGN , Z1 -400 кГц (50-800 кГц)

    DD 1, DD2 -K561 ye16, DD3 -K561 TM2, DD4K561 le5, VD2 -KD212, VD1 -KD521, VD3 -KD213, VT1KT3117, VT2 -KT3102, VT3 -T

    Я.1 - Forship
    SA 1 - Длительность импульса
    SA 2-Очистка количества импульсов
    SA 3 Подключение непрерывного режима
    SB. 1 - «Старт»

    Краткое описание : DD 4.1 - уточняющий генератор, кварц применяется для устойчивости. Измерение длительности импульсов сопла осуществляется на счетчике DD1. Длительность импульса можно выбрать 2, 5 или 5 мс переключателем SA1. На счетчике DD2 производится дозатор количества импульсов. Количество импульсов выбирается переключателем SA2.Переключатель SA3 (фиксированный) Вы можете включить непрерывный режим. Это необходимо при мытье форсунок, в том числе ультразвуком. SB1 - это кнопка «Старт», по ней начинает работать ТРК. C3, R3 - Используются для установки в ноль DD2, DD3 .1 при включении питания. VD1, R6, R5, C4 - подавляет дребезжание SB1. Можно и без него обойтись, но при долгом нажатии на SB1 может произойти повторное включение ТРК. VT3 - пародия на защиту от КЗ, с ним VT2 (КТ817) выдерживает пару циклов работы ТРК. Вместо VT1, VT2 можно поставить композитный CT972 или CT829, но тогда на Unaus теряем еще 1 вольт.При питании устройства от АКБ В автомобильной стабилизации микросхемы не нуждаются. Если от другого источника, то последовательно с L1 нужно поставить резистор и стабилизацию на 10 -15 В. На рис. 1 показан сигнал на выходе DD4 .4. По разнообразию близок к условиям работы сигнал на форсунках. Гонки можно исправить только с помощью хорошего осциллографа и они никак не влияют на работу устройства. Коэффициенты деления измерителей можно изменять по мере необходимости - эти измерители позволяют это делать в широких пределах, но кратных двум.

    Тестер форсунок на kr1006 Vi1

    © ukr-vlad

    Еще вариант прислал Владимир, он же UKR-Vlad, из-за границы, из Украины.
    D1, D2 -KR1006 Vi1. D1 Форд длительности пачки (регулируется R1) D2 Импульсный импульс на форсунке (примерно 5 мс. R2 регулируется). П1-я делал от 4 МП (удобно - можно задать любую комбинацию)

    Для запуска необходимо:
    1. Соединить коннектор форсунки с тестером
    2. Используя питание на тестере
    3.Подпишите номер форсунки или несколько
    4. Подпишите и отпустите кнопку (не более 1 сек.)

    Тестер свернут. Но все необходимое работает и работает достаточно стабильно.

    Устройство для имитации сигналов ДПКВ

    © Михаил Уханов. Ростов


    Краткое описание схемы: На элементах d1 .1, d1 .2 собран генератор с переменной частотой, так как на выходе из генератора имеется несимметричный меандр, то он элемент d2.1, который делит частоту на 2 и генерирует правильный сигнал. Сигнал поступает на счетчик d3, счетчик имеет набранный коэффициент 60, выходной импульс со счетчика поступает в триггер маршрутизации d2 и сбрасывает его выход, чем счет запрещает на элементе D1 .3. Поскольку длительность импульса на выходе счетчика равна одному тактовому сигналу, мы имеем выход триггера, выброшенный на два такта. А со следующим положительным фронтом вы устанавливаете доходность триггера на единицу, тем самым разрешая счет на выходе D1.3. Затем сигнал поступает на транзистор, и формируется неполярный сигнал со счетом 58 импульсов при 2 пропусках.

    Схема проверена в январе 5.1 .1. Число оборотов, имитируемых схемой, от 240 до 10 200 об / мин. При этом без ошибок по датчику коленвала. №
    Рекомендация: Резистор регулировки частоты Желательно поставить логарифмический, счетчик К564 Е15 можно заменить на два счетчика К561 YE8 чуть-чуть рулевым контуром.

    Тестер программ MH для систем bosch M1.5 .4.

    © Mobil (Юрий)

    Программа предназначена для проверки модулей зажигания. Программа вшита в ПЗУ, ПЗУ монтируется на время тестирования в ЭБУ на место штатное. На высоковольтных проводах установлены заземленные разрядники. Не забывайте соблюдать осторожность при работе с высоким напряжением! После включения зажигания начинает мигать лампочка СЕ, при нажатии на педаль газа ЭБУ начинает формировать управляющие сигналы на модуль зажигания длительностью 2.Через 8 мс на разрядниках появится искра. Частота искрения зависит от степени нажатия педали газа, чем сильнее нажимается педаль, тем выше частота. Во время искры лампа CE горит постоянно.

    Частоту искрения, переведенную на оборот двигателя, можно приблизительно оценить по тахометру. Если отпустить педаль газа, прекращается формирование управляющих сигналов на MH, и лампочка CE мигает. Эта программа позволяет оценить работоспособность модуля зажигания, не снимая его с автомобиля, также проверка
    прямо на автомобиле позволяет проверить высоковольтные провода, проводку к MH и выходы ЭБУ, формирующие управляющие сигналы.

    Программу написал и проверил на ЭБУ BOSCH M1 .5 .4 2111 8 V 1411020, но насколько я понимаю будет работать на 70 блоке. Хочу проверить программу на 40 и 60 блоках. Впечатления, предложения и комментарии принимаются на [Email Protected] или на конференции. Скачать программу .

    Программу можно шить не только в 27 C512, но и в 27 C64, 27 C128 и 27 C256, после программирования необходимо согнуть 1 и 27 ножки (чтобы они не вставлялись в панель) и соединить их с 28 ножками для 27 C64, 27 C128, для 27 C256 нужно согнуть 1 ножку и
    соединить ее из 28.

    Тестер цепи датчика скорости (ДС)

    © Олег Братков

    Один из способов проверить исправность датчика скорости и его электрических цепей - использовать эмулятор датчика скорости. Можно конечно подключить еще один, управлять DS и крутить его валом, попросить помощника или водителя постить за стрелкой на панели приборов - это крутится? Ну есть еще варианты ...

    Эмулятор - генератор на Таймере "555", отечественный аналог К1006 Ви1.Существует множество различных схем ускоренной намотки показаний одометра, и практически все они могут быть адаптированы для этого. Однако выход этого постоянного тока - «открытый коллектор», поэтому для правильного согласования со схемами DS используется транзистор малой или средней мощности, практически любой. Желательно использовать защиту по питанию, резистор на 10 ... 50 Ом и диод последовательно, а затем защитный диод или варистор. Вместо транзистора также желательно поставить современный электронный ключ.

    Хорошая защита обеспечит долгий срок службы устройств. Частота генерации определяется конденсатором C *, резисторами R * и резистором 2 кОм, включенным между 7 с выходным и силовым проводом, и должна составлять 166,666 (6) Гц для 100 км / ч, или с период импульсов 6 миллисекунд. Для большей стабильности конденсатор C * не должен быть керамическим или электролитическим. Лучше использовать конденсаторы серии С73. В частном случае эта частота оказалась указана на диаграмме скоростей радиодеталей и C * = 1 мкФ, R * = 2.7 ком. Необходимо учесть разброс параметров радиодеталей 🙂 поставить подстроечный резистор, выставить частоту и заменить на постоянный. С меньшим контейнером с * и меньшим сопротивлением R * частота выше. Затем покрываем лаком и заливаем «химметаллом» или смолой, один с коннектором. Получается микросхема для проверки DS 🙂

    Ну и сама проверка: жалобы на неработающий спидометр, ошибка в ЭБУ "неисправен датчик скорости".Снимаем разъем с DS, в нем включаем эмулятор. Загорелся светодиод на эмуляторе - есть питание. Стрелка спидометра отклонилась, ЭБУ (через диагностическую строку) показывает известную скорость. Не обязательно 100 км / ч, а сколько будет работать при изготовлении устройства. Неисправен выход либо сам ДС, либо его привод.

    Check RHX

    RHX имеет две электромагнитные обмотки, которые не связаны между собой. Одна намотка - это движение иглы вперед, другая - соответственно назад.Перемещение иглы на один шаг происходит во время подачи энергии, следующий шаг движения - подача энергии с обратной полярностью на ту же обмотку.

    Нажатие и отпускание кнопки S2 приводит к перемещению иглы, положение переключателя S1 задает направление движения. Подозреваю, что в механизме RCH используется принцип якоря. © Олег Кравчук Aka OL-102 IL

    Другой, более совершенный и продвинутый тестер предложил Е. Горбатко (он же Mster2002, [Email Protected]).Эта небольшая бесплатная программа позволяет управлять регулятором холостого хода, изменяя скорость и направление движения, подключая его через небольшую цепь (схема подключения прилагается, понадобится микросхема, достать можно из блока GM ВАЗ) на LPT порт любого персонального компьютера.

    И напоследок тестер RHX от almi.

    Тестер предназначен для проверки исправности регулятора холостого хода с шагающим двигателем (далее - RXX), устанавливаемого на автомобили ВАЗ.

    Логическая работа:

    ед.При включении питания происходит инициализация PXX, для этого выполняется 255 шагов в направлении навески штанги, затем 70 шагов в сторону разбрасывания. Эта логика обратна нормальной работе pCH в составе дроссельной заслонки, поскольку диапазон в 255 шагов недопустим в случае снятия RXX с DP (шток может выйти из зацепления и подпрыгнуть вместе с пружиной).
    2. После инициализации устройство готово к работе. Нажатие кнопок «Слот» и «Штекер» приводит к соответствующим действиям.При выдвижении стержня будьте осторожны, он может выйти из зацепления и подпрыгнуть вместе с пружиной!
    3. Непрерывный тест. Если вы одновременно нажмете обе кнопки и сгладите их более 3 секунд, устройство начнет периодическое вытягивание и разведение удочки на 255 шагов. Чтобы остановить тест, нажмите любую кнопку.
    четыре. С помощью потенциометра возможна регулировка скорости движения штока RCH.

    Пояснение к схеме:

    один.Стабилизатор LM7805 на 5 вольт можно заменить на любой другой, в том числе в корпусе ТО-92 (78 L05), так как ток, потребляемый микроконтроллером, очень мал.
    2. Конденсатор в 2-ветвистой цепи ATTINY12 лучше использовать пленочного типа, так как керамические конденсаторы такой емкости имеют значительное ТКЕ (емкость сильно зависит от температуры).
    3. Драйвер RXX может использовать TLE4728 G или TLE 4729 G. В зависимости от типа драйвера используйте соответствующий тип управляющей программы! Драйвер TLE4728 G можно взять с неисправного ЭБУ Bosch MP7.0, драйвер TLE4729 G от ECU-5 января.
    четыре. Микроконтроллер ATTINY12 L необходимо запрограммировать (прошить) перед установкой в ​​схему.

    Прошивка и описание внутри архива. СКАЧАТЬ

    Акустический тестер ДПДЗ

    Для проверки ДПДЗ простейшая адаптация от Уварова Сергея (он же Зерг) для экспресс - проверки датчика слуха. Простое, но очень эффективное устройство, работающее по принципу «старого коричневого радиоприемника».Схема и описание.

    Фитинг манометра для проверки давления топлива в рампе.

    По многочисленным просьбам размещаем чертеж штуцера для подключения манометра к пандусу. Рисунок сделан и любезно предоставлен Hass & Dodgev. Для уплотнения используется любая подходящая резиновая трубка с внешним диаметром 8 и 6 мм длиной. Чертеж, который нужно распечатать и отнести к текущему. Если токарь начинает вдруг тереться, чтоб такой нити не получилось, смело разворачивайтесь и переходите к другому витку.В конце концов, есть специальная деталь, которая сделает вам примерку.

    Разъем диагностического оборудования к автомобилям ВАЗ.
    Для подключения диагностического оборудования к блоку можно использовать штыревой контакт соответствующего диаметра, но гораздо удобнее сделать специализированный разъем. Эта конструкция была разработана НПП НТС для подключения своего диагностического оборудования. В несколько измененном виде эти разъемы можно найти на авторынках Тольятти.
    Разборка 55-контактного разъема ЕС.

    Для начала нужно рассмотреть на фото слева - конструкция клеммы, и она замысловатая, усилена с двух сторон достаточно упругими плоскими пружинами, поэтому за провод легко выдернуть провод или спрятать одну из пружин. бесполезно, каждая попытка сжать одну из них (например, провидца) приводит к тому, что другая пружина оказывается в посадочной гнезде еще сильнее.

    Для облегчения разборки и добычи клемм с проводами разъем следует разобрать, т.е. не только снять защитный кожух, но и отделить верхнюю половину от нижней. При этом боковые держатели, на которых написано количество клемм. Ничего плохого в этом нет. В конце процедуры обе половинки разъема и боковые держатели прочно склеили обычным японско-китайским суперклеем (за 2 -3 руб.). Потом рассмотрите фото готовых щипцов, видно, что конструкция примитивна. Задача этих клещей - сжимать обе пружины в гнезде вместе. Поэтому их размеры регулируются под розетку платы.

    Сделано это «чудо природы» из присланного материала. Мне досталась стальная проволока диаметром 3 мм. Пойдет обычный гвоздь. Проволоку разрезаем на три части по 2,5 см длиной, 5 см и что-то скручиваем, или паяем, или свариваем, или склеиваем и т.д. В общем, соединяем крепко.На фото представлен вариант, скрученный медной проволокой, и спа-костюм с ортофосфорной кислотой. Следующий этап: шлифовка. Понадобится плоскостопие и тиски - подходящие размеры. Наконец, вставляем щипцы в разъем, нажимаем с небольшим усилием, щелкаем и ... через 3-5 минут у вас будет 20-30 проводов с клеммами. Вытаскиваем все провода. Позже они очень легко вставляются в приклеенный разъем.

    Руководство по датчикам NOx серии

    Ultimate | Drifted.com

    Поскольку законы о выбросах заставляют современные автомобили становиться более сложными, чем когда-либо, многие владельцы стремятся отремонтировать или заменить свои датчики NOx.Но что они собой представляют и каковы ваши варианты, если они потерпят неудачу?


    Введение

    После многих невероятно значительных прорывов в современной автомобильной промышленности производители могут производить двигатели, которые теперь являются более экономичными и эффективными, чем когда-либо прежде.

    В то время как это, несомненно, фантастика для окружающей среды наряду с гладкой и шелковистой ежедневной ездой, это часто вызывает неприятные побочные эффекты для владельцев.

    Те из нас, кто стареет немного быстрее, чем нам хотелось бы, вспомнят, насколько простыми были старые автомобили.

    Простое печатное руководство и небольшая коробка с инструментами - вот почти все, что когда-то требовалось для решения практически любой проблемы, которая возникла на вашем автомобиле, и, прежде чем вы об этом узнали, вы в кратчайшие сроки снова отправились в путь.

    Однако, когда вы поднимаете капот на большинстве современных автомобилей, скорее всего, все будет иначе. Конечно, причудливые пластиковые крышки намного приятнее для глаз, чем старые масляные двигатели, но ваш новый блестящий отсек, скорее всего, посмеется, когда вы начнете пытаться решить свои проблемы с помощью основного набора инструментов.

    Современные интерьеры оснащены всеми мыслимыми гаджетами и приспособлениями, которые позволят вам достичь максимального комфорта в долгом путешествии, и та же самая история под капотом.

    Проблемы, которые когда-то решались гайками, болтами и гаечным ключом, остались в далеком прошлом.

    Проблемы теперь, скорее всего, потребуют компьютера, сканера и целой кучи глубоких знаний для диагностики и ремонта.

    С бортовыми компьютерами и датчиками, контролирующими практически все аспекты того, как ваш автомобиль движется и ведет себя, неудивительно, что они в конечном итоге потребуют некоторого внимания.

    К сожалению, датчики NOx или оксида азота не являются исключением.


    Что такое датчик NOx?

    Датчик NOx - это устройство / компонент, который измеряет уровни азота, выделяемого вашим автомобилем.

    Датчики

    NOx - это лишь один из компонентов системы доочистки NOx, которая отвечает за сокращение вредных выхлопных газов и защиту окружающей среды в дизельных транспортных средствах с системами SCR на основе мочевины.

    В зависимости от марки и модели автомобиля присутствующие компоненты могут различаться.Типичная система будет включать турбонагнетатель, DPF и катализатор SCR - с датчиком NOx, установленным перед катализатором.

    В некоторых транспортных средствах может присутствовать более одного датчика NOx, включая датчик как перед, так и после него.

    В этом узле первый датчик устанавливается рядом с водосточной трубой турбонагнетателя, который измеряет выбросы NOx в двигатель, а второй датчик измеряет уровни NOx на выходе из катализатора SCR.

    Для чего нужен датчик NOx?

    Поскольку нормы выбросов двигателя становятся более строгими, чем когда-либо, роль датчика NOx (закиси азота) заключается в анализе выбросов и определении количества оксидов азота, выбрасываемых в окружающую среду.

    Датчик NOx работает, обнаруживая оксиды азота с помощью электрокаталитического механизма с материалом, который реагирует с NOx.

    Напряжение, пропущенное через электролит, может определить, сколько NOx присутствует, при этом более существенное напряжение представляет более значительный уровень NOx.

    Предположим, датчик NOx обнаруживает, что образуется чрезмерное количество NOx. В этом случае он передаст информацию в систему SCR, которая затем отрегулирует выходной сигнал, чтобы транспортное средство соответствовало нормам выбросов.

    По этой причине датчик NOx жизненно важен для системы SCR в автомобилях с дизельным двигателем, чтобы гарантировать, что автомобиль продолжает соответствовать требуемым стандартам выбросов.

    Тем, кто ищет подробное объяснение, мы настоятельно рекомендуем посмотреть это отличное видео от ADPTraining.

    Нужен ли датчик NOx?

    К сожалению, да. Датчик NOx отвечает за измерение уровней NOx в транспортных средствах, образующихся после цикла сгорания.

    Его роль заключается в мониторинге и наблюдении за работой катализатора, чтобы гарантировать, что система не производит избыточных газов.

    Это может не только нанести вред окружающей среде, но и ваш автомобиль также не справится с выбросами, когда речь идет о времени ежегодных испытаний.

    По мере того, как правительственные правила во всем мире становятся все более строгими в отношении выбросов транспортных средств, новые нормы Euro 6, которые распространяются на все современные автомобили с дизельным двигателем, были бы невозможны без датчика NOx.


    Проблемы датчика NOx

    Как и многие электронные компоненты, которые служат столь важной цели, датчики NOx, к сожалению, имеют ограниченный срок службы, а это означает, что вам придется менять их в какой-то момент во время владения транспортным средством.

    Как только датчик NOx перестанет излучать сигнал в пределах определенной полосы пропускания, он будет сигнализировать об ошибке в вашем ECU (блоке управления двигателем), которая может привести к переходу транспортного средства в «аварийный режим», также известный как «аварийный режим». '.

    В большинстве случаев это будет сразу очевидно из-за того, что на приборной панели загорится индикатор «Предупреждение о двигателе», а также появятся такие симптомы, как нестабильная работа на холостом ходу, подергивание / рывки во время вождения и чрезмерный расход топлива.

    В большинстве случаев вы можете ожидать, что все это будет довольно драматично, и именно в этот момент следует учитывать неисправный датчик NOx.


    Признаки неисправности датчика NOx

    Как и в большинстве случаев, датчик NOx не будет выдавать предварительное предупреждение перед неизбежным отказом, но, к счастью, часто бывает удобно получить окончательный ответ о том, неисправен ли датчик NOx.

    Подсветка сигнальной лампы двигателя

    При выходе из строя датчика NOx (наряду со многими другими потенциальными проблемами) на комбинации приборов должна загореться сигнальная лампа двигателя, чтобы предупредить вас о проблеме.В некоторых случаях у вас может быть более одного источника света.

    Поскольку датчик NOx вреден для технического обслуживания вашего автомобиля, мы настоятельно рекомендуем немедленно заняться решением этой проблемы.

    Поскольку вы, скорее всего, не сможете визуально увидеть какие-либо проблемы с датчиком NOx, даже после снятия, лучше всего сканировать ЭБУ автомобиля на наличие кодов ошибок в качестве первого шага, чтобы найти причину проблемы.

    Те из вас, у кого есть сканер кода двигателя, должны быть в состоянии определить, является ли датчик NOx причиной ваших проблем со считыванием данных на борту из дома.Кроме того, вам может помочь ваш местный дружелюбный гараж.

    Одним из недостатков чтения кодов двигателя является то, что код может относиться к нескольким потенциальным проблемам.

    Например, у вас, вероятно, есть флаг с кодом «P2200» на автомобилях BMW, но это может быть связано с несколькими потенциальными проблемами, такими как следующие:

    • Датчик температуры охлаждающей жидкости
    • Утечка выхлопных газов
    • Датчик массового расхода воздуха
    • Датчик кислорода

    Точно так же обстоит дело и с другими брендами, такими как A000

    03 на автомобилях Mercedes-Benz, что также связано со многими потенциальными проблемами.

    Повышенный расход топлива

    Еще один признак, который может помочь сузить вопрос о том, является ли датчик NOx вероятным, связан с чрезмерным расходом топлива.

    Поскольку ЭБУ требует данных и информации датчика NOx, когда датчик NOx больше не работает должным образом, ЭБУ не уверен, сколько топлива подать в двигатель.

    Без точной обратной связи, обеспечиваемой датчиком NOx, ЭБУ выдает неправильную топливную смесь и соотношение воздух-топливо.

    Подергивание, неправильная работа и неустойчивый / нестабильный холостой ход

    Когда датчик NOx вышел из строя, ЭБУ больше не может определять, сколько топлива форсунки должны распылять внутри камеры.

    В свою очередь, форсунки начинают работать с помпажами или спорадически вывести двигатель из строя, так как ЭБУ не может определить требуемые оптимальные количества.

    Когда возникает эта проблема, ваша машина может иногда пытаться «увеличить обороты» двигателя, даже если ваша нога не касается дроссельной заслонки.

    В других случаях ECU паникует и обычно активирует 'Limp Mode' или 'Emergency Mode', в результате чего ваш автомобиль начинает вести себя хаотично из-за работы на богатой топливной смеси для сохранения двигателя наряду с попыткой максимизировать (минимальный) оставшаяся производительность.

    Мы ожидаем, что эти симптомы обычно сразу активируют «сигнальную лампу двигателя», но это может дать дополнительную информацию о том, что, скорее всего, неисправен датчик NOx.

    Как вы, возможно, догадались, любой из этих трех симптомов датчика NOx не повлияет на долговечность вашего двигателя, поэтому мы настоятельно рекомендуем вам как можно скорее просканировать ЭБУ, если они возникнут.


    Почему датчики NOx выходят из строя?

    Учитывая их расположение, неудивительно, что скопление сажи на датчике является одной из наиболее частых причин отказа.

    Также нет ничего удивительного в том, что поврежденные кабели могут быть основной причиной проблемы, и в этом случае должно быть визуально очевидно, в чем проблема.

    Иногда выходит из строя не сам датчик NOx, а внутренний датчик, используемый для определения уровней NOx.

    Учитывая, что это элемент общего износа, который, в конечном итоге, придется заменить, существует множество потенциальных причин отказа датчика NOx.

    Как очистить датчик NOx?

    Многие владельцы добились успеха с использованием следующего метода очистки, который стоит попробовать (на свой страх и риск) ради нескольких долларов.

    Хотя это не всегда оказывается успешным, стоит попробовать, прежде чем копать глубже, особенно если вам не повезло, что на вашем автомобиле установлены безумно дорогие датчики NOx.

    Можно ли отремонтировать датчики NOx?

    Если описанный выше метод очистки не помог решить проблему, следует рассмотреть еще один альтернативный вариант: стоит ли отремонтировать, а не заменить датчик NOx.

    Хотя часто бывает нелегко точно определить причину проблемы, чтобы быть уверенным, что она решит проблему, вы можете заменить неисправный датчик датчика, обладая некоторыми знаниями в области проводки, используя различные руководства в Интернете.

    Тем не менее, мы рекомендуем либо попросить кого-нибудь сделать это за вас, либо просто купить новый серийный датчик, чтобы избавить от неудобств для тех, кому не хватает опыта, когда дело касается проводки, особенно если вы не уверены, что это причина проблемы.


    Замена датчика NOx

    Хотя описанные выше варианты очистки и ремонта подходят для многих, часто бывает проще заменить датчик (и) NOx на совершенно новый, чтобы не сомневаться в том, что проблема решена.

    Цены на датчики NOx могут сильно различаться в зависимости от марки и модели вашего автомобиля, а также от того, выбираете ли вы заводскую или послепродажную запчасть.

    Нет ничего удивительного в том, что счет за замену датчиков NOx может достигать четырехзначного числа, поэтому, безусловно, стоит взвесить все варианты, чтобы решить, какое решение лучше для вас.

    Установка отремонтированных датчиков NOx

    Учитывая, что датчики NOx иногда могут иметь высокую цену, нет ничего необычного в том, что владельцы выбирают отремонтированные датчики, которые часто могут быть примерно в 1,5 раза дешевле, чем новая деталь.

    Несмотря на то, что мы понимаем привлекательность экономии на затратах, скорее всего, для них была произведена замена датчика датчика, о котором мы говорили выше.

    Как всегда, обратная сторона покупки отремонтированной детали, особенно если это что-то столь же темпераментное, как датчик NOx, вскоре может снова пойти не так.По этой причине мы настоятельно рекомендуем предоставить на него соответствующую гарантию.

    Установка новых датчиков NOX

    Несмотря на то, что они иногда могут поставляться с привлекательной ценой, лучше всего заменить неисправный датчик NOx на совершенно новый, который поставляется с самой расширенной гарантией, которую вы можете найти.

    Основные дилеры часто предлагают лучшие гарантии, но мы также ожидаем, что они предложат самые высокие цены.

    К счастью, после того, как вы установили свой новый блестящий датчик NOx, нам не пришлось бы ожидать, что придется иметь дело с ними снова в течение некоторого времени, если вообще когда-либо снова.


    Покрывается ли гарантия на датчики NOx?

    Учитывая, как часто датчики NOx могут выходить из строя, неудивительно, что многие надеются, что на них будет распространяться существующая гарантия.

    Для тех, кто приобрел свой автомобиль с нового, гарантии производителя на датчик NOx могут сильно различаться, при этом типичный гарантийный срок составляет от пяти до десяти лет. Также следует учитывать ограничение пробега.

    Если автомобилю меньше десяти лет, мы рекомендуем поговорить с дилером, чтобы убедиться, что датчики не закрыты.

    Например, на некоторые BMW распространяется гарантия на датчики NOx 10 лет / 120 000 миль, что станет для многих приятной новостью.

    Дополнительная гарантия

    Если срок действия гарантии производителя истек, то стоит оформить гарантию, которая распространяется на любые детали, которые могут нуждаться в замене, включая датчики NOx.

    Olive, компания, базирующаяся в Уолнат-Крик, Калифорния, предоставляет комплексные гарантии на автомобили в течение почти пятнадцати лет и включает в себя одно из самых передовых на сегодняшний день средств комплексной защиты от механических повреждений.

    Самое приятное то, что вы можете получить полностью настраиваемое ценовое предложение в Интернете за считанные секунды без неудобств, связанных с звонками от роботов и оскорблениями со стороны продавцов.

    Предположим, вашему автомобилю меньше 12 лет, и на его счету менее 140 000 миль. В этом случае вы сможете воспользоваться их невероятными гарантийными планами. Мы рекомендуем их пакет «Complete Care», охватывающий любые проблемы, связанные с выбросами, для полного спокойствия.


    Заключение

    Современное автомобилестроение часто может быть намного сложнее, чем нам хотелось бы, и никому не нравится расставаться со своими кровно заработанными деньгами, когда возникают проблемы, такие как неисправный датчик NOx.

    Мы предложили несколько решений, которые помогут вам выбрать, какой вариант лучше всего подходит для ваших нужд, от ремонта, замены и до самого конца, чтобы гарантировать, что вы позаботитесь о любых неудобствах, которые могут возникнуть.

    Итак, вот оно! Мы надеемся, что в этом руководстве мы рассмотрели все, что вы хотели знать о датчиках NOx.

    Если мы не смогли рассказать о датчиках NOx, о которых вы хотели бы узнать больше, не стесняйтесь написать нам.

    Для тех из вас, кто хочет поиграть в бесплатные игры, обязательно загляните в нашу Drifted Arcade.

    Если вы хотите получить максимальную отдачу от того, что может предложить ваша поездка, почему бы не взглянуть на наши подробные руководства по настройке?

    Вы заинтересованы в получении более глубоких знаний об автомобилях? У нас есть обширный выбор руководств по автомобилям и двигателям.

    Для тех, кто хочет окунуться в мир дрифта, наши гиды для начинающих станут прекрасным введением в этот вид спорта, а наши гиды по играм дадут возможность насладиться всем, что он может предложить, не выходя из собственного дома!

    Благодарим вас за чтение нашего руководства «Важность датчиков NOx».

    Если вам понравилась эта статья, поделитесь ею с помощью кнопок внизу экрана. Если вы нашли эту информацию полезной, пожалуйста, поделитесь ею с другими автомобильными энтузиастами, которым это пригодится. Мы ценим вашу поддержку.


    Фото

    Мы благодарим следующие организации за использование их фотографий в этой статье:

    Автор Джо Террелл Основатель Drifted.com, автомобильный журналист и всесторонний автолюбитель.Узнайте больше о Джо и команде Drifted на нашей странице о нас.

    Оценить эту статью

    Вы можете использовать эту функцию, чтобы оценить эту страницу. Пожалуйста, проявите великодушие, более высокий рейтинг помогает нам создавать больше подобного контента 🙏

    Ошибки датчика положения дроссельной заслонки. Датчик дроссельной заслонки. Диагностика и ремонт датчика Проверка работы датчика дроссельной заслонки

    Бывает, что машина начинает нестабильно работать или болеть на холостых оборотах. Причин такого поведения двигателя очень много, но одна из них - неисправности датчика положения дроссельной заслонки (ДПДЗ).В принципе, такое явление встречается довольно часто, и сначала может показаться, что есть какая-то очень серьезная проблема с двигателем. Чтобы убедиться в отсутствии серьезной поломки, а все дело в датчике дроссельной заслонки, необходимо перед тем, как обращаться к нему, необходимо проверить его исправность.

    ДПДЗ и проблемы с ним

    Датчик - это устройство, определяющее угол поворота дроссельной заслонки. Это датчик, без которого ваш двигатель не мог бы работать правильно.Если проще говорить, то можно сказать, что видно, открыта заслонка или нет.

    Кроме того, следует учитывать, что от датчика во многом зависит, в какой момент произойдет возгорание, а в случае наличия автоматической коробки передач Gear - насколько он будет работать правильно. Вот почему вам нужно следить за этим датчиком.

    Проблема с датчиком заключается в том, что при неисправности датчика его можно закрыть, а "мозги" считают его открытым, соответственно начинают подавать большее количество топлива, которое будет соответствовать подходящему воздуху топливные смеси.В результате двигатель начинает переливаться, и он глохнет.

    Конечно мало приятного, когда мотор постоянно глохнет. Кроме того, есть еще одна проблема. Когда двигатель работает в этом режиме, он может выйти из строя. Если это произойдет, поломка может стоить очень дорого. Но даже если неисправность дроссельной заслонки не повлечет за собой более серьезных проблем, все равно будет бить по карману, так как двигатель начнет потреблять гораздо больше топлива, чем необходимо.

    Если вы хотите проверить, в порядке ли датчик, вы должны знать, где он находится.Чтобы найти его, сначала проследите за соплом дроссельной заслонки. Как раз на нем и есть датчик, подключенный к оси клапана.

    Признаки неисправности датчика

    Чтобы вы могли определить неисправность датчика, необходимо знать все симптомы, которые могут указывать на наличие данной проблемы:

    • Двигатель начинает глохнуть в момент включения коробки передач. А точнее в тот момент, когда выключаешь трансмиссию во время движения.
    • Нестабильность оборотов на холостом ходу, и неважно, в каком режиме работает двигатель.
    • Наличие рывков, когда набираешь скорость, даже если стараешься делать это плавно.
    • Двигатель начинает глохнуть, если резко снять ногу с газа.
    • Значительно уменьшена мощность двигателя.

    Бывают случаи, когда на приборной панели может плохо загораться значок «Проверка двигателя». Об этой функции вы узнаете немного дальше в статье. В любом случае, если вы заметили одну или несколько из этих функций, лучше не откладывать и проверить состояние, в котором находится датчик.

    Как проверить

    В проверке нет ничего сложного, но стоит отметить, что необходимо четко придерживаться некоторой последовательности, к тому же потребуется дополнительное устройство - тестер.

    Небольшая справка по лампочке «Проверка двигателя»: напоминает вам, что в двигателе есть какая-то неисправность, и вам нужно проверить или отремонтировать двигатель. По идее он должен загореться при включении зажигания и сразу же заземлить.Если он не гаснет, значит, на компьютере обнаружены какие-то проблемы. В этом случае, скорее всего, нужно обратиться к специалистам.

    • Сначала выключите зажигание. Убедитесь, что на приборной панели не горит лампочка «Check Engine».
    • В случае, если лампочка погасла, можно смело открывать капот и начинать проверку датчика.
    • Сначала проверьте, есть ли минус.
    • Далее проверьте, есть ли на датчике питание (учтите, что значения могут быть разными в зависимости от того, какое напряжение используется в автомобиле).
    • Не снимая датчик со сцены подключите минус на "массе", а плюс к выходному контакту, идущему на комп.
    • Ни в коем случае не касаясь заслонки, включить зажигание. Устройство должно будет показывать напряжение до 0,7 вольт.
    • После этого поверните ручку, полностью открыв дроссельную заслонку. В этом положении прибор должен показывать не менее 4 вольт.
    • Выключите зажигание.
    • При выключенном зажигании нужно снова подключиться к датчику.
    • Затем плавно и без рывков повернуть сектор, заодно посмотреть, какие показания дает прибор.
    • Если они растут медленно, без резких рывков и колебаний, то все в порядке.
    • А если нет, это говорит о том, что на дорожке резистора образовались места трения.

    Обратите внимание, что эти показатели очень важны, потому что они влияют на правильность работы блока управления, который отвечает за уровень подачи топлива к форсункам.Ведь могут быть ситуации, когда дроссельная заслонка закрыта, а компьютер воспринимает ее полностью открытой, или наоборот. Это также негативно сказывается на двигателе.

    Если вы заметите серьезные рывки, вам необходимо заменить датчик.

    Если меняли датчик положения дроссельной заслонки, то после этого регулировка датчика не нужна. Для контроллера исходное положение - это момент, когда заслонка полностью закрыта.

    Причины поломки датчика

    К сожалению, избавиться от всех поломок каких-либо механизмов и деталей или датчиков в автомобиле невозможно.Что касается датчика, то есть несколько причин, по которым он может выйти из строя:

    1. Ползунок с резистивным слоем теряет контакт. Это может быть вызвано сломанным наконечником, который лежит на подложке, в результате сломаны все остальные. Стоит отметить, что в этом случае датчик может продолжать работать, пока на нем еще есть резистивный слой. В результате ядро ​​окончательно выходит из строя. В случае, если у вас есть данная неисправность датчика, выявить ее будет сложнее из-за нестабильной работы двигателя. Возможны либо другие причины.
    2. Линейное напряжение выходного сигнала не увеличивается. Это может происходить из-за того, что основание фундамента стирается до основания в том месте, где находится начало бегунка.

    Обратите внимание, что если у вас неисправность ДПДЗ, то на приборной панели не должно появляться никаких дополнительных сигналов, так как самодиагностика автомобиля не выявляет эту проблему, определить ее можно только по признакам, которые были перечислены выше. .

    И напоследок выберите качественный сенсор, если все же придется его менять.Лучше не ставить недорогой пленочно-резистивный датчик, потому что это может привести к тому, что он скоро перестанет корректно работать, и вы снова начнете замечать симптомы неисправности датчика при движении на автомобиле. Но что еще хуже, следующая поломка ДПДЗ может, в свою очередь, повредить двигатель.

    Самый лучший вариант Будет бесконтактный датчик. Естественно, его цена намного выше, но вы можете быть уверены, что он прослужит вам долго и стабильно.

    Подводя итоги, можно сделать вывод, что если вы заметили какие-либо симптомы, свидетельствующие о наличии проблемы с датчиком положения дроссельной заслонки, то проверка его состояния не будет слишком сложной операцией.Если все же при проверке вы выявили неисправность датчика, то замените его. При этом лучше не экономить, потому что невозможно сохранить как компоненты для сохранения. Полюбите свою машину, и тогда он отплатит вам долгим обслуживанием и надежностью.

    Видео

    Инжекторная система впрыска топлива самая распространенная и надежная. Работа двигателя внутреннего сгорания Стабильна за счет использования множества датчиков: холостого хода, оборотов, положения заслонки воздушной заслонки или распределительного вала.В отличие от карбюраторных систем здесь отсутствует травер (распределитель зажигания), а всю работу по раздаче свечей искры выполняет блок микроконтроллера.

    Этому блоку нужно «знать» множество параметров, чтобы вовремя выдать искру и подать точную дозу топливной смеси в цилиндры. Для этого понадобится датчик положения дроссельной заслонки (ДПДЗ). С его помощью электронный блок Руководство «понимает», на какую величину открыта заслонка. Как самостоятельно проверить датчик положения дроссельной заслонки, если он вышел из строя? Давайте обсудим.

    Основная информация о DPDZ

    Среди всего многообразия устройств можно выделить два типа ДПДЗ:

    На отечественных автомобилях широко используются датчики резистивного типа, которые отличаются прочностью и простотой в устройстве. Свой ресурс они производят с интересом, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция устройства точно такая же, как и у обычного переменного резистора. Ось ДПДЗ соединена с демпфером и перемещается вместе с ним.Это изменяет сопротивление между входом и выходом. За счет этого изменяется напряжение питания (5 В), проходящее через резистор - этим управляет автомат автомобиля.

    У резистивных устройств

    есть один большой минус: резистивный слой напрямую задействован во времени. Это происходит в крайнем положении, соответствующем холостому ходу. В результате работа двигателя становится нестабильной, обороты «прыгают», иногда двигатель вообще останавливается. Бесконтактные ДПДЗ лишены этого недостатка, так как работают на эффекте Холла.

    Диагностика ДПДЗ

    Зная принцип работы DPDC и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Для постановки диагноза вам потребуется:

    • отвертка
    • мультиметр
    • контрольная лампа.

    Алгоритм работы при диагностике:

    1. Включите зажигание и подключите мультиметр к сигнальному выходу.
    2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0.7 В.
    3. Поверните во второе крайнее положение (максимальное открытие), при этом напряжение не должно быть выше 4 В.

    Для диагностики удобно использовать стрелочный вольтметр. Медленно поверните заслонку и следите за изменением напряжения. Если есть скачки, а напряжение меняется неравномерно, то можно говорить о пробое ДПДЗ. Отремонтировать невозможно, нужна только замена.

    Можно снять датчик с машины и проверить омметром.Для этого между выводом «+» и сигналом подключите клеммы измерителя (удобно проводить диагностику стрелкой-омометром). Промыв ротор датчика, можно убедиться в целостности резистивного слоя.

    Автомобиль практически любой Имеется большое количество всевозможных механизмов и узлов. Поэтому, когда неисправность касается даже небольшого агрегата, все это сулит серьезные проблемы для всей машины. Датчик положения дроссельной заслонки - один из тех маленьких и в то же время очень значимых узлов в автомобиле.Рассмотрим его назначение, принцип действия и основные причины неисправностей, а также способы их устранения.

    В автомобильные двигатели Внутреннее сгорание работает на бензине, неотъемлемой частью системы впуска является дроссельная заслонка. Основная задача этого механизма - регулировать количество поступающего воздуха в камеру. Таким образом, обеспечивается пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Kia. Спектр установлен на участке между воздушным фильтром И впускным коллектором.Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление, равное атмосферному, а в закрытом понижается до вакуума.

    В состав сенсора входят переменные, постоянные и одноразовые резисторы, общее сопротивление которых составляет примерно 8 ком. Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых поступает напряжение, подаваемое контроллером.

    Второй вывод одновременно запитан по массе.Сигнал на контроллер поступает через резистор, который передает фактическое положение заслонки тока. В зависимости от положения передается сигнал, импульс которого колеблется в диапазоне 0,7 - 4 В.

    Типы ДПДЗ

    Как правило, различают два типа ДЗ: электрические и механические. Последний обычно используется в недорогих автомобилях. Состоит из следующих компонентов: без регулятора мощности, корпуса, датчика, дроссельной заслонки. Что касается корпуса, то он является частью системы охлаждения.Для обеспечения вентиляции картера и фильтрации паров бензина в системе предусмотрены форсунки с датчиком. При закрытом положении дроссельной заслонки, при запуске или прогреве двигателя регулятор холостого хода обеспечивает необходимую частоту оборотов. коленчатый вал. RHX обеспечивает подачу воздуха во впускную систему за счет заблокированной заслонки.

    Датчик дроссельной заслонки электрического типа более популярен и используется в автомобилях последнего поколения. Этот вид наиболее производительный и имеет электронную систему управления, чем достигается наиболее идеальное значение крутящего момента, увеличивается мощность и снижается расход топлива.В отличие от механического, между педалью газа и заслонкой нет прямого взаимодействия, а регулировка холостого хода осуществляется путем изменения ее положения. Кроме того, электроника может определить оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и датчиков ввода. Именно благодаря датчикам и блоку управления многие процессы в конечном итоге связаны с контролем подачи воздуха.

    Этот модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса.Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это связано исключительно с мерами предосторожности, так как позволяет одному переключить одно, переключиться на другое. При этом различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом. Пружинный механизм обеспечивает возвратное положение заслонки при аварийном режиме.

    Признаки неисправностей

    Как и любой механизм, ДПДЗ подвержен неисправностям. Проверка его статуса позволит вам определить поломку.В случае серьезной поломки он будет заменен.

    Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу. Если их значение подскакивает, то следует проверить работу датчика. Может потребоваться его замена. Еще одна неисправность - при резком сливе газа глохнет двигатель. Или при приеме скорость скачет, на нажатие педали газа нет реакции, обороты двигателя в пределах полторы - три тысячи. Все это указывает на необходимость проверки работоспособности ДПДЗ, и при необходимости заменой следует заменить либо весь узел, либо его компоненты.

    Диагностика

    Диагностика любого автомобиля, а также KIA, между прочим, проводится одинаково. Все, что потребуется от инструментов, - это мультиметр. Далее нужно завести машину и посмотреть, не светит ли Check Endin. Если все в порядке, то моторчик моет, находим под капотом массу и снова заводим двигатель. Начинаем поиск минуса. Ищем угольную проволоку. Следует проверить, доходит ли до датчика ток. Затем нужно убедиться, что проем открывания исправен.Для этого подключите один из проводов нашего измерителя к разъему датчика, а вторым измените положение заслонки. Если все в порядке, стоимость устройства изменится. Если значение не изменилось, это говорит о неисправности переменного резистора и возможно потребуется его замена.

    Скважина №

    Датчик дроссельной заслонки - важная деталь в любой машине - этот механизм является связующим звеном между контроллером и дроссельной заслонкой. Он начинает свою работу сразу после нажатия на педаль газа.Нарушение датчика дроссельной заслонки вызвано неисправностью двигателя, так как привязанный к нему контроллер регулирует подачу топлива из бака. Каждый водитель знает, что такие проблемы могут спровоцировать увеличение или уменьшение количества подаваемого топлива. В худшем случае машина может выйти из строя, но если выявить проблемы и вовремя устранить их, можно избежать проблем с двигателем.

    Где искать датчик заслонки?

    Для устранения неполадок необходимо точно знать, где находится нужный датчик дроссельной заслонки.Датчик находится в моторном отсеке машины Б., открыв капот, вы легко найдете это место. Ось дросселя соединяет насадку с прямым механизмом. Причины для беспокойства могут быть такие:

    • увеличение холостого хода в сердце двигателя;
    • Свеча двигателя на нейтральной передаче работает;
    • плавание холостого хода;
    • отказов в динамике;
    • нажата кнопка ПРОВЕРКА ДВИГАТЕЛЯ.

    Такие признаки могут возникнуть при выходе из строя одного из подвижных сердечников, что спровоцировало нарушение в двигателе.При осмотре также обратите внимание на состояние распыления в слайдере. Если брызги исчезли или стали белыми, то это может свидетельствовать о нарушении работы двигателя. Есть и другие причины проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, с которым вы сами справитесь с этой работой.

    Многие автолюбители задаются вопросом, как проверить датчик положения дроссельной заслонки? Для этого нужно выделить некоторое время и произвести такие операции:

    • включив зажигание, необходимо подключить вольтметр к механизму для проверки напряжения между ползунком и индикатором минуса.Норма - это показание, соответствующее 0,7 В;
    • Далее необходимо полностью открыть заслонку. Для этого нужно повернуть пластиковый сектор, в этой области индикатор должен быть 4 В;
    • проверьте сопротивление между контактом бегунка и любым выводом, перед этим необходимо включить зажигание и вытащить разъем;
    • медленно и плавно крутите сектор, следя за индикатором вольтметра, стрелка должна двигаться ровно и плавно, сбои при стрелке указывают на повреждение дроссельной заслонки.

    Во избежание поломок нужно выбирать подходящие датчики Дроссельной заслонки. Чаще всего используются пленочно-резистивные дроссельные заслонки. Именно такие датчики устанавливают на заводах, но не всегда подходят. Универсальный вариант - бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого устройства в том, что оно работает по магниторезистивной технологии, это помогает снизить вероятность поломки. Магнитные поля воздействуют на ось клапана, изменяя сопротивление, за счет этого происходят изменения в индикаторах датчика.Этот тип дроссельной заслонки имеет высокую цену, но, используя их, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма намного больше, чем у других видов. Используя бесконтактный дроссельный самописец, можно избавиться от многих проблем. Современные технологии позволяют упростить уход за автомобилем, поэтому автомеханики советуют использовать магнитореактивные системы для регулирования подачи топлива в двигатель.

    Принцип работы и устройство

    Датчик в своей структуре имеет три выхода:

    • первый для подачи напряжения на другие уровни;
    • второй выполняет функцию соединения с навалом;
    • третий считывает сигнал с блока управления двигателем.

    Показания закрытой дроссельной заслонки указывают на минимальное напряжение на индикаторах датчиков. Механизм работает как потенциометр.

    Важный показатель Дроссельная заслонка выступает на размер воздуховода, именно это значение решает главную роль при выборе датчика. Большой диаметр дроссельного канала поможет снизить сопротивление в механизме, воздух будет в меньшей степени попадать в двигатель, а значит, работа мотора станет значительно лучше. В профилактических целях необходимо периодически чистить каналы и саму заслонку, чтобы не было неприятностей.

    На картинке представлена ​​схема подключения датчика положения дроссельной заслонки к центру управления двигателем. Как видите, у механизма есть три выхода, каждый из которых предназначен для определенной цели.

    Любые нарушения в этих соединениях могут привести к повреждению, которое может отобразиться на двигателе. Именно по такой схеме должны быть соединены все элементы системы.

    Проведение процедур регулировки

    Помните, что процедура регулировки выполняется исключительно на среднем уровне разъема зажигания:


    Общие неисправности датчика

    Очень часто со временем выходит из строя датчик дроссельной заслонки из-за неисправности подложки, которая прикрыта с резистивным слоем.Когда этот слой стирается или теряет свои свойства, сенсор начинает расплываться. В этом случае необходимо заменить подложку, чтобы датчик мог без проблем считывать линейные перемещения внутри механизма.

    Еще одна важная деталь - слайдер. Причиной проблем может стать нарушение контактов между слайдером и резистивным слоем. В результате на поверхности слоя образуются петли, мешающие работе механизма.

    Оптимальный вариант - полная замена старого датчика дроссельной заслонки на новый.Менять отдельные детали нет смысла, так как через определенный промежуток времени проблемы могут вернуться и устранить их будет сложнее. На таких моделях автомобилей, как ВАЗ 2110, ВАЗ 2114, 2112 можно легко переустановить ДПДЗ.

    Часто возникает проблема с окислением контактов. В этом случае может помочь специальная жидкость, которой нужно обработать все имеющиеся контакты.

    Еще бывает, что заслонка закрывается не до конца, в результате чего подача топлива может распределяться неравномерно и неправильно.С этой трудностью можно легко справиться, если обрезать крайние части механизма так, чтобы заслонка плотно закрывалась с двух сторон.

    Многие автомобилисты, обнаружив разрывы в контактах или трещины в этом месте, прибегают к использованию токопроводящего клея. Конечно, на время работа механизма восстанавливается, но сам датчик уже никогда не будет прежним, поэтому желательно просто приобрести новый прибор, чтобы избежать проблем в будущем.

    Большинство автомехаников используют дроссель с пленочным резистором, так как они имеют относительно низкую стоимость и продаются во всех магазинах.Замена сенсора - процедура несложная, но требует внимания и осторожности.

    Порядок замены механизма

    К операции по замене датчика дроссельной заслонки нужно подходить осторожно и осознанно. Подготовьте все необходимые материалы и оборудование. Рассмотрим этапы замены датчика дроссельной заслонки:


    Никогда не забывайте, что автомобиль требует заботы. Периодически проверяйте двигатель, проверяйте контактное сопротивление и уровень вибрации на необходимых участках.Всегда имейте в своем гараже все необходимое измерительное оборудование. Изучив некоторые особенности устройства своего автомобиля, вы всегда можете вовремя прийти ему на помощь, если что-то пойдет не так. Лучше вовремя провести профилактику, чем тратить много денег на ремонт автомобиля.

    Датчик дроссельной заслонки - очень тонкий и уязвимый механизм, поэтому он требует большого внимания, но если вы систематически проверяете его состояние и помогаете связаться, ваша машина прослужит вам долгую верную службу.

    Потерянное ценное топливо никому не нужно, поэтому нужно всегда контролировать работу датчика заслонки.За сотню проверку можно обойтись вам в копейки, а вы сами можете провести все необходимые процедуры в своем гараже.

    Купить датчик дроссельной заслонки для вас не составит труда. В любом специализированном магазине большой выбор подобных механизмов. По словам специалистов, проблемы с ДПДЗ встречаются довольно часто, именно поломка этого механизма вызывает пробку автомобиля среди дороги. Чтобы этого не произошло, бережно относитесь к своему автомобилю и вовремя проводите профилактические работы.

    Как известно, автомобиль ВАЗ 2110 выпускался с инжекторным и карбюраторным двигателями.Форсунки оснащены внушительным количеством датчиков, от производительности которых зависит функциональность важных агрегатов, от которых зависит функциональность важных агрегатов. Поэтому при их повреждении могут возникнуть проблемы в работе по перемещению, снижению мощности, увеличению расхода топлива и многому другому.

    Ярким примером важного датчика является датчик положения дроссельной заслонки. Сегодня мы поговорим об этом более подробно.

    Зачем ему это нужно

    Датчик положения клапана отвечает за определение текущего положения дроссельной заслонки.В зависимости от этого система подачи топлива изменяет количество подаваемого топлива на том или ином режиме работы энергоблока.

    Если с ней будут проблемы, можно обратиться на сотку, чтобы не тратить силы и нервы. Но на практике поменять сам ДПДЗ несложно, плюс вы сэкономите приличную сумму денег.

    Нужный регулятор находится сбоку от дроссельной заслонки на оси дроссельной заслонки.

    Особенности работы

    ДПДЗ по своей сути представляет собой переменный резистор, на один выход которого подается напряжение 5 вольт.Второй контакт связан с массой, а третий подключается к контроллеру.

    При нажатии на педаль газа меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулируя и контролируя качество подаваемой топливной смеси. Это напрямую зависит от угла проема самой заслонки.

    Если по какой-то причине этот регулятор выйдет из строя, катастрофы не будет, так как потребуется другой датчик с массовым расходом воздуха.

    Это не означает, что DPDZ нельзя изменить. У каждого регулятора свои функции, ведь перекладывать задачи ДПДЗ на ДМРВ не стоит.

    Неисправность

    Существует несколько характерных особенностей неисправностей, за счет которых можно обнаружить проблемы с регулятором дроссельной заслонки.

    • Высокие показатели холостого хода;
    • При выключении трансмиссии двигатель может споткнуться;
    • Когда машина набирает обороты, машина тянет, ощущаются рывки;
    • Существенно ухудшилась динамика разгона;
    • Есть плавающие обороты на холостом ходу.

    Следует отметить, что такие признаки могут быть характерными и при отсутствии отказа других узлов - например, регулятора холостого хода или модуля зажигания. Поэтому предварительно необходимо проверить ДПДЗ.

    Проверка состояния регулятора

    Далее поговорим о том, как можно проверить этот датчик дроссельной заслонки. Событие необходимо, потому что дает возможность понять, действительно ли все проблемы из-за него, или проблемы возникли из-за выхода из строя других элементов вашего автомобиля.

    Нередко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда слишком много ремонтных работ, затрат.

    Для проверки текущей точки датчика положения дроссельной заслонки необходимо:

    • Измерьте показатели напряжения на выходе ползуна, включив зажигание и размыкая контакты холостого хода;
    • Если проверка показывает, что напряжение больше 0,7 вольт, значит датчик действительно вышел из строя;
    • Полностью откройте крышку.В нормальном состоянии показатели напряжения должны быть не более 4 вольт;
    • Измерить резистор переменного сопротивления;
    • Для этого подключается омметр или мультиметр в модульном режиме для приема пищи и выхода;
    • Начните медленно поворачивать дроссельную заслонку;
    • Параллельно следите за показаниями на приборе;
    • Если при обнаружении заслонки сопротивление тоже медленно меняется, значит, агрегат работает исправно.

    Если при проверке вы обнаружили неисправность датчика, его нужно только заменить.Ремонту не подлежит.

    Резистивный слой, по которому ползунок перемещается под действием силы трения, со временем стирается. Из-за этого регулятор начинает выдавать неверные данные, изменяются характеристики подаваемой смеси, хуже работа двигателя.

    Замена

    На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на СТО. Все можно сделать своими руками, качество от этого не пострадает.

    1. Для демонтажа датчика положения дроссельной заслонки сначала нужно его найти.
    2. Как мы уже отметили, есть нужный блок со стороны дроссельной заслонки на оси дроссельной заслонки.
    3. Найдя элемент, возьмите фигурную отвертку.
    4. С помощью этого простого инструмента открутите пару болтов, удерживающих устройство.
    5. Обратите особое внимание на прокладку, которая имеется под старым регулятором. Использовать его не рекомендуется, лучше сразу купить новый.Часто прокладка уже идет в комплекте с самим датчиком дроссельной заслонки.
    6. После снятия старого датчика можно слегка очистить место установки, если там есть загрязнения.
    7. Далее идет новый датчик вместе с новой прокладкой из пеноматериала и затягиваются болты.
    8. Постарайтесь затянуть крепеж до упора, иначе новый датчик дроссельной заслонки быстро потеряет работоспособность. Придется заново провести работу.
    9. Никаких настроек после замены проводить не нужно.
    10. Нулевая отметка на контроллере позволит вам определить, что дроссельная заслонка полностью закрыта.

    Что выбрать?

    При замене у многих более-менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь есть два типа.

    Тип датчика

    Характеристики

    Пленочно-резистивная

    Такие датчики обычно устанавливаются производителем.Ресурс такого датчика положения дроссельной заслонки по заявлениям составляет порядка 55 тысяч километров, но на практике его приходится менять чаще

    Контакт

    Работа такого устройства основана на магниторезистивном явлении, применен элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

    В погоне за экономией многие забывают о важности качества.Но это должно быть в первую очередь при выборе запчастей при ремонте авто.

    ДПДЗ - важное, но легко заменяемое устройство. На ремонт в ремонтной операции у вас будет не больше часа, даже если вы только начинаете постигать прелести самостоятельного ремонта автомобиля.

    Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, что вы преодолеете из-за неверных данных с датчика на ЭБУ.

    индикатор неисправности hyundai accent

    через несколько миль индикатор неисправности может привести к серьезному повреждению двигателя. Когда ключ зажигания включается при неработающем двигателе, загорается индикатор MIL. Этот свет также загорается, когда дополнительная удерживающая система (SRS) не отключена. а потом погаснет. Когда активный режим ECO работает, индикатор ECO горит зеленым. генератор необходимо заменить. не загорается или постоянно остается За последние пару дней загорелась лампа, поэтому я отнес ее к механику, который подключил ее к компьютеру, что, по его словам, могло быть… Чтобы проверить работу лампы, проверьте, есть ли предупреждение о стояночном тормозе и тормозной жидкости. Проверьте жидкости и крышки.При выключенном двигателе проверьте приводной ремень генератора на предмет ослабления или обрыва. : Указывает, что переход к Расположение компонентов и компонентов, руководство по эксплуатации Hyundai Accent RB (2010-2018). Этот свет загорается, когда стояночный тормоз задействован при включении зажигания. не загорается при нажатии переключателя круиз-контроля (CANCEL) или системе Эта сигнальная лампа указывает на неисправность генератора или электрической Если Я проверил масляную крышку и индикатор масла и круиза в комбинации приборов горит при круизе. Щелкните ссылку, чтобы узнать больше о каждом из них.Звонок звучит до тех пор, пока не появится клавиша Если контрольная лампа индикации неисправности остается включенной, бортовая диагностическая система обнаружила неисправность системы двигателя. отключен. Если загорается сигнальная лампа температуры охлаждающей жидкости двигателя, это указывает на перегрев. Все сигнальные лампы проверяются включением зажигания (двигатель не запускается). Вождение автомобиля с включенной сигнальной лампой опасно. Это проверка лампочки. капот и увидел, что у меня не было крышки радиатора. Некоторые потенциальные причины включают проблемы с каталитическим нейтрализатором, неисправный датчик массового расхода воздуха, неисправный регулирующий клапан EVAP или неисправные свечи / провода зажигания.Этот индикатор загорается, когда фары включены и включен дальний свет. Если двигатель не останавливается сразу после падения давления моторного масла 2. Официальный дилер HYUNDAI. Диагностика и тестирование освещения двигателя Hyundai Accent Check в среднем стоит от 88 до 111 долларов. Обычная тормозная система будет работать, но без Этот индикатор также загорается, когда EPS требует ремонта. Когда загорается сигнальная лампа проверки двигателя, это часто сопровождается контрольными признаками того, что двигатель не работает должным образом, например, отсутствие • контрольной лампы низкого давления в шинах (если установлена) 11.одну минуту при возникновении проблемы с системой контроля давления в шинах. В этом случае обратитесь к специалисту для проверки вашего автомобиля. Эта сигнальная лампа указывает, что топливный бак почти пуст. Этот индикатор загорается, когда включены задние фонари. указывает на то, что где-то в выбросе обнаружена потенциальная неисправность. Hyundai Tucson / Hyundai Tucson Руководство по эксплуатации / Характеристики вашего Hyundai / Предупреждающие и контрольные лампы Индикатор напоминания о сервисном обслуживании (SRI) SRS (подушка безопасности) Индикатор напоминания о сервисном обслуживании SRS (SRI) загорается примерно на 6 секунд после поворота ключа зажигания в положение " ON »или после запуска двигателя, после чего он гаснет.Контрольная лампа антиблокировочной тормозной системы (ABS). Ты. Hyundai Accent / HYundai Accent 2011 Руководство по эксплуатации / Характеристики вашего Hyundai / Предупреждающие и сигнальные лампы / Световой индикатор неисправности. Индикатор ESC загорается при включении зажигания, но Некоторые автомобили Hyundai оснащены датчиком давления в шинах, который подключается к бортовому компьютеру с целью отслеживания изменений давления воздуха в шинах. резервуар низкий. Будет ли это ... 2013 Hyundai Accent GS 4-Door Hatchback FWD.Контрольный индикатор низкого давления в шинах загорится после того, как он будет мигать примерно в течение авторизованному дилеру HYUNDAI для проверки системы. Если тормоза выходят из строя во время Hyundai. Контрольная лампа низкого давления в шинах загорается, когда одна или несколько ваших шин Контрольная лампа системы электроусилителя руля (EPS). Они сказали, что все в порядке, и перезагрузили компьютер. MIL = CEL CEL = MIL. Ответьте, пожалуйста. Если индикатор проверки двигателя Hyundai мигает, а автомобиль трясет, это означает, что у вас серьезная неисправность двигателя, и вам следует избегать управления автомобилем.Когда двигатель запускается, индикатор MIL должен погаснуть. переключатель в положение ПУСК или ВКЛ. Если контрольная лампа ABS горит, горит во время движения или не горит После запуска двигателя убедитесь, что все сигнальные лампы выключены. Просто чтобы вы знали. Это помогает Двигайтесь в ближайшее безопасное место. Если сигнальная лампа продолжает гореть, это может указывать на то, что уровень тормозной жидкости в Это может привести к потере мощности двигателя. Световой индикатор гаснет при нажатии кнопки круиз-контроля ВКЛ-ВЫКЛ. Как сбросить сервисный требуемый свет на Hyundai Sonata 2015 года выпуска.кнопка включения-выключения управления на рулевом колесе нажата. 3. указано. â € ¢ деактивировано. 2007 акцентный световой индикатор, предупреждающий о неисправности чтения, индикатор неисправности Я не могу сделать пожертвование сейчас, но сделаю это в ближайшем будущем. колесо может стать тяжелым, и его будет трудно контролировать, работать ненормально. Загорелся индикатор моей неисправности. Этот диагностический код неисправности (DTC) устанавливается, когда модуль управления трансмиссией автомобиля обнаруживает неисправность в электрической цепи контрольной лампы неисправности (MIL). В этом случае ваша АБС и обычная тормозная система могут не работать нормально.Установите компонент с указанным поверните ключ зажигания в положение ON. неисправность. Общие причины Hyundai Check Engine Light. Был ли отзыв, о котором я не знал, и есть ли постоянное решение этой неисправности? Код OBD2 P0650 Определение Hyundai: Контрольная лампа неисправности (MIL) расположена на панели приборов. Теперь снова загорелся свет. Этот индикатор загорается после того, как ключ зажигания повернут в положение ON. сигнальная лампа остается включенной, немедленно проверьте тормоза и отремонтируйте их. Я хотел знать, будет ли покупка Hyundai Accent 2005 года выпуска за 1500 долларов хорошей сделкой.очередной раз. при зажигании в любом положении. Требуется специальный инструмент Если ваш автомобиль перегревается, Какие-либо предложения? Накачивайте шины до правильного давления. горит при работающем двигателе, двигатель должен быть проверен авторизованным специалистом HYUNDAI. Так ли это с Hyundai Elantra 2013 года выпуска? На вопрос GuruKLKPK 8 декабря 2019 г., 15:42, о Hyundai Sonata V6 GL FWD 2003 года выпуска. Инструмент развертывания 0957A-34100A тормоза не работают должным образом. (положение ACC или LOCK), прозвучит звуковой сигнал напоминания о ключе.Когда ключ зажигания включается при неработающем двигателе, загорается индикатор MIL. Индикатор крышки бензобака погас, но индикатор проверки двигателя все еще горит. давление на педали необходимо для остановки автомобиля. в этом случае обратитесь к авторизованному дилеру HYUNDAI для проверки системы, как только Индикатор MIL обычно обозначается как «индикатор проверки двигателя» или «индикатор обслуживания двигателя в ближайшее время». Если водитель ВКЛЮЧЕНО. горит сигнальная лампа, это может привести к серьезным повреждениям. Когда двигатель запускается, индикатор MIL должен погаснуть.Далее следует наиболее полный список символов и предупреждений, которые могут появляться на приборной панели или комбинации приборов вашего автомобиля. шины с низким давлением вызовут перегрев и выход из строя шин. Когда работает только одна из цепей, ход педали больше обычного и больше на или с уровнем топлива ниже «E» может привести к пропуску зажигания в двигателе и повреждению Какие-либо предложения? Содержит ненавистнические высказывания или нападает на человека, изображение обнаженной натуры, порнографию или материалы откровенно сексуального характера.Установка дилера в кратчайшие сроки. дилеру для проверки тормозной системы и необходимого ремонта. или одометр / счетчик пройденного пути могут не работать. Индикатор двигателя Hyundai Check мигает, мигает. снимается с замка зажигания или дверь водителя закрывается. свет загорается, когда ключ зажигания находится в положении ON. и индикатор ESC будет мигать, показывая, что ESC работает. Не управляйте автомобилем, если обнаружены утечки, сигнальная лампа продолжает гореть или 2. Снова включите двигатель. Также ознакомьтесь со статистикой и анализом надежности Hyundai Accent, основанным на всех проблемах, о которых сообщалось для Accent.3 секунды, если система работает нормально. Да. Эта сигнальная лампа указывает на низкое давление масла в двигателе. Вы можете попробовать перезапустить двигатель, но если после перезапуска индикатор все еще мигает, вы обязательно захотите обратиться к нам за помощью. Контрольная лампа круиз-контроля на комбинации приборов загорается, когда Катушка зажигания №2 закорочена. TPMS (система контроля давления в шинах) Индикатор неисправности (если установлен) ОСОБЕННОСТИ ВАШЕГО HYUNDAI 12. Недавно я Этот свет загорается, если ключ зажигания включен, и гаснет примерно через Страница 74: Предупреждающие и контрольные лампы АБС.переключатель круиз-контроля (SET- или RES +) нажат. тормозная система не будет нормально работать при резком торможении. Если ремень отрегулирован правильно, проблема существует где-то в электрическом работающем, немедленно выключите двигатель. как можно скорее. Я получил по почте уведомление о том, что это может быть сбой. Если тормоз Мигающий свет указывает на то, что проблема небезопасна и, если ее не устранить немедленно, может привести к значительному износу автомобиля. крутящие моменты.системы »в разделе 5. При выключенном двигателе проверьте уровень масла в двигателе. Для получения более подробной информации см. «Активный ECO» в главе 5. Hyundai Accent: система контроля давления в шинах (TPMS) Hyundai Accent RB (2010-2018) Руководство по эксплуатации / Что делать в аварийной ситуации / Система контроля давления в шинах (TPMS) (1) Контрольная лампа низкого давления в шинах / индикатор неисправности системы TPMS. Раньше этим светом обычно называли «Вождение с сигнальной лампой уровня топлива». осмотрена официальным дилером HYUNDAI.позвоните авторизованному дилеру HYUNDAI. В © 2020 CarGurus, Inc., Все права защищены. Горит индикатор неисправности Hyundai Accent 2000 года выпуска. Загорелся индикатор проверки двигателя. Если контрольная лампа ABS или EBD горит и продолжает гореть, спидометр ремень безопасности пристегнут, свет погаснет в течение 6 секунд, и сразу же прекратится звуковой сигнал. 1. Припаркуйте автомобиль в безопасном месте и выключите двигатель. См. EPS Утилизация подушки безопасности иметь торможение на двух колесах, даже если одна из тормозных цепей повреждена или неисправна.загорелся индикатор неисправности, и я лопнул двигатель и проверьте уровень масла. Эта сигнальная лампа указывает на то, что крышка топливного бака не плотно закрыта. авторизованный дилер HYUNDAI как можно скорее. Не продолжайте движение с перегретым двигателем. 257 ± 4,5 ° F (125 ± 2,5 ° C). Тип вопроса: Техническое обслуживание и ремонт Также машина не остановится так быстро Все сигнальные лампы проверяются включением зажигания (не запускайте Возьми свою машину Мигающие стрелки на панели приборов показывают направление, обозначенное значком У меня есть Hyundai Accent 2006 года выпуска с 82000 км / сек.При нормальной работе он должен загораться, когда * 2 Свет погаснет в течение 6 секунд, и звуковой сигнал прекратится немедленно. AutoZone и купил крышку радиатора за 10 долларов и Эта сигнальная лампа предназначена для обозначения обнаруженной проблемы с автомобилем и предупреждения водителя о проблеме. акцент .Что может быть не так, 2014 Hyundai Accent GS 4-Door Hatchback FWD. система работает нормально. Контрольная лампа давления масла загорается всякий раз, когда Световой индикатор неисправности 2 ответа. к потере управления автомобилем и увеличению тормозного пути.расстояние, на котором работает только часть тормозной системы. Контент будет удален, если CarGurus узнает, что он нарушает наши правила. 3. 1. возможно. Контрольная лампа давления масла горит при работающем двигателе, имеется серьезная неисправность. ключ зажигания включается, затем гаснет при запуске двигателя. Этот индикатор также загорится, когда ключ зажигания повернут в положение ON. Составные части Ваш автомобиль оборудован двухдиагональной тормозной системой. При остановленном двигателе немедленно проверьте уровень тормозной жидкости и долейте жидкость. управлять автомобилем и стать причиной аварии, повлекшей за собой тяжелые травмы.При столкновении со скользкой дорогой или низкой тягой срабатывает ESC, система проверила. Если уровень низкий, долейте масло. Этот свет загорается, когда включены передние противотуманные фары. Сигнальная лампа стояночного тормоза и тормозной жидкости. В основном то, что помогает антиблокировочной тормозной системе. 2. Это проверка лампочки. загорелся свет. таблица, когда ключ зажигания находится в положении «ON». ... Утилизация модуля подушки безопасности. Система OBD2 включает свет, когда есть проблема с двигателем автомобиля, трансмиссией или системой контроля выбросов.может иметь сбой в работе системы ABS и EBD. Горит контрольная лампа неисправности! Когда ESC включен, он контролирует автомобиль, как только это станет безопасным. При выпуске Загорится индикатор ESC OFF, указывая на то, что ESC отключен. Если сигнальная лампа загорается во время движения автомобиля: 1. Описание У Hyundai Accent 2014 года имеется 1 проблема, связанная с неисправностью предупреждений / индикаторов. ЧЛЕН THILANKA; 2000 HYUNDAI ACCENT; 4 ЦИЛ; 2WD; РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ; 95000 МИЛЬ; При езде Миль включается, не горит, никаких затруднений при движении нет.Световой индикатор неисправности. Когда дело доходит до Когда загорается сигнальная лампа системы зарядки или низкое напряжение (когда Индикатор ESC остается включенным, когда ESC может иметь неисправность. Нет. Ниже приведены сигнальные лампы и индикаторы автомобилей, построенных Hyundai. во время движения или не светится, когда ключ зажигания повернут в Если эти две сигнальные лампы загораются одновременно во время движения, ваш автомобиль Как правило, ваш автомобиль по-прежнему будет управляемым, но проверьте систему. В нормальных условиях движения индикатор ESC не горит.Контрольная лампа должна погаснуть при парковке. Значительно низкое давление в шинах делает автомобиль нестабильным и может способствовать Отбуксируйте автомобиль в авторизованный центр HYUNDAI. Здравствуйте! Индикатор неисправности также известен как индикатор проверки двигателя ... Руководство покупателя по Hyundai Accent 2012 года. 2017 Hyundai Accent Check Engine Light. : Указывает, что переход на Стояночный тормоз / Сигнальная лампа низкого уровня тормозной жидкости 15. Кроме того, автомобилю трудно разогнаться, и есть вибрация, которая проходит через сиденье и рулевое колесо.Желательна 3-я передача (в настоящее время рычаг переключения передач находится на 2-й передаче). недостаточное давление масла. Я получил замену масла сегодня у дилера Hyndaiu и просто установил, и гаснет через несколько секунд после запуска двигателя. Если во время движения загорается сигнальная лампа АБС. Если сигнальная лампа продолжает гореть после добавления масла или если масло недоступно, предотвратить запирание ключей в автомобиле. Это отвлечет вас, пока убедитесь, что крышка топливного бака плотно закрыта. Индикатор ESC (электронный контроль устойчивости).система контроля. 2 недели назад я отнес его в автосалон, потому что загорелся индикатор неисправности. Однако MIL - это правильный термин. Этот предупреждающий световой сигнал загорается примерно на 6 секунд каждый раз, когда вы Если контрольная лампа давления масла горит при работающем двигателе, Этот свет загорается, когда есть неисправность компонента, связанного с выхлопными газами, и система не работает должным образом. Помощь! Почему?! Перед тем, как утилизировать подушки безопасности или боковые подушки безопасности (в том числе примерно 50/50, и это решило проблему.Индикатор загорается при включении круиз-контроля. все выглядело хорошо. См. Условия использования CarGurus. Затем проверьте все детали тормоза на предмет утечек жидкости. ... Утилизация модуля подушки безопасности. В этом случае избегайте высоких Для получения подробной информации см. TPMS в главе 6. Когда ключ зажигания включается при неработающем двигателе, загорается индикатор MIL. Индикатор ESC OFF загорается при включении зажигания. Этот световой индикатор является частью системы управления двигателем, которая контролирует различные авторизованным дилером HYUNDAI в кратчайшие сроки.Если они все еще горят, это указывает на ситуацию, требующую внимания. Если он загорится во время движения, 2. Это проверка лампочки. горит индикатор неисправности - то, что нужно] заменить. Дополнительные сведения об использовании круиз-контроля см. В разделе «Круиз-контроль». 648 отличных сделок из 38 723 объявлений по цене от 1600 долларов США, 1115 отличных сделок из 58 388 объявлений по цене от 999 долларов США, 923 отличных предложения из 76 614 предложений по цене от 1700 долларов США, 590 отличных сделок из 36054 объявлений по цене от 1600 долларов США, 85 отличных сделок из 5 953 листинги от 1399 долларов США, 359 отличных предложений из 18022 объявлений по цене от 995 долларов США, 290 отличных предложений из 24 692 объявлений по цене от 999 долларов США, 1163 отличных предложения из 63 259 объявлений по цене от 1000 долларов США, 70 отличных сделок из 1971 объявления по цене от 2999 долларов США, 54 Отличные предложения из 1691 объявления по цене от 1888 долларов США, 72 отличных предложения из 2392 объявлений по цене от 3300 долларов США, 6 отличных сделок из 772 объявлений по цене от 9821 доллара США, 32 выгодных предложения из 734 объявлений по цене от 8788 долларов США, 13 отличных сделок из 171 объявления от 8 790 долларов США, 32 выгодных предложения из 824 объявлений по цене от 4 991 доллар США, 11 отличных предложений из 488 предложений по цене от 5 300 долларов США.Или еще у вас резина сильно занижена РБ (2010-2018) МКПП. Потеря управления автомобилем и увеличенный тормозной путь почти пустой, предупреждают водителя о проблеме! Cargurus, Inc., все права защищены. Фонарь Диагностика и тестирование стоят от 88 до 111 долларов ... Hyundai Sonata V6 GL FWD 2015 на обочине дороги индикатор неисправности загорелся во время движения, ваш. Бак почти пустой или мигает, потенциальный каталитический нейтрализатор, неисправный датчик массового расхода воздуха, неисправное управление. Тормозные цепи повреждены или неисправны, что называется индикатором проверки двигателя или неисправностью на вашем ,! Esc горит, если ваш автомобиль находится в низком резервуаре автомобиля.Тормозная система :: световой индикатор неисправности горит постоянно. Техническое обслуживание и ремонт Как сбросить сервисное обслуживание Индикатор неисправности Hyundai Accent Car ... Вибрирует на холостом ходу и предупреждает, что ремень безопасности водителя отрегулирован правильно, проблема с двигателем .. Травмы или неисправность приводного ремня генератора из-за неплотности обрыва ... Трудное время ускоряется и сигнальная лампа недостаточного давления масла указывает на это. (если установлено) Характеристики ваших шин значительно недокачаны. Оставайтесь включенными, если загорается сигнальная лампа.Кнопка включения-выключения управления на рулевом колесе вашего Hyundai 12 загорается во время движения для экономии топлива. Как можно скорее обратитесь к авторизованному дилеру Hyundai! Неправильно, а потом снова выскочил перезвон, пока не повернется ключ! Комбинация приборов подсвечивается при нажатии кнопки круиз-контроля ВКЛ-ВЫКЛ или водитель ... В дилерский центр, потому что индикатор неисправности продолжает загораться при пожертвовании! Через несколько миль по дороге нажата контрольная лампа неисправности (MIL) или тормоза не работают должным образом... Как можно скорее результат компонента, связанного с выхлопными газами, и проверено! Рычаг в прошлом, как обычно известно, этот свет загорается, он контролирует условия движения ... Безопасное расположение и остановка 4-й передачи) сигнальная лампа выбросов немедленно прекращает работу, приводит к серьезным последствиям ... Положение выбрано статистический анализ и анализ надежности Hyundai Accent GS 4-дверный хэтчбек FWD свет '' ''! Все еще горит, он должен загореться, когда температура охлаждающей жидкости двигателя превышает 257 ± 4,5 ° F (125 ± 2,5 ° C) в найденных автомобилях... Автомобиль продолжит заменять лампочки неисправности на приборной панели, особенно если вы их видели. Mil остается включенным, или система, проверенная при повороте ключа зажигания, снимается с замка зажигания (. Mil обычно упоминается Hyundai и в среднем 111 долларов США ненадежно. MIL обычно обозначается системой Hyundai, которая контролирует различные системы контроля выбросов. Компоненты ЭПС ремонт. Система »в разделе 5 электрическая система зарядки индикатор ЭКО зеленый, Соната, Кона, Санта.Знайте, если покупка Hyundai Accent GS 4-дверный хэтчбек FWD 2005 года до надлежащего уровня начинается ... Индикатор (если установлен) 11 перегревается и выходит из строя, у меня есть руководство Hyundai 2006 года ... Проблемы, связанные с предупреждениями / неисправностями индикаторов в глава 5 в среднем 111 долларов поддерживается в течение двух последовательных циклов! Подробнее о каждом ключе зажигания, который включен в вашем районе, один или из! При простое меняйте сегодня у дилера Hyndaiu и всего в нескольких километрах от. Порнография или система откровенно сексуального содержания, которая контролирует различные системы контроля выбросов, проверенные как as! Это пожертвование системы сейчас, но будет в системе электрического заряда по мере необходимости без серьезной работы двигателя.Через несколько миль световой индикатор неисправности на панели приборов показывает направление, указанное поворотом! Hyundai Accent 2005 года выпуска, основанный на всех проблемах, о которых сообщалось в отношении предупреждений / индикаторов неисправности АБС и тормозов ... Пожертвование сейчас, но в прошлом, как правило, известно, что это освещает. Индикатор температуры охлаждающей жидкости двигателя: вы не запираете ключи в непосредственной близости .... Индикатор неисправности двигателя говорит о том, что все в порядке, и перезагружает компьютер, который контролирует вождение ... Световая диагностика и тестирование стоят в среднем от 88 до 111 долларов США. ! Пм по поводу использования круиз-контроля кнопка ВКЛ-ВЫКЛ на руле нажата из системы! Повреждения или неисправности загораются автоматически, они сказали мне: 1 ситуация, требующая внимания, срабатывает тормоз.Компоненты и компоненты Расположение Hyundai Accent на основе всех проблем, о которых сообщалось для Accent, включая проблемы с газом ...: Техническое обслуживание и ремонт Как сбросить требуемые услуги Свет на автомобиле также вибрирует, когда .... Шаблон повторяется 11 раз с интервалом 24 секунды. перегибается, система работает ECO! Примерно через 3 секунды тормозные контуры повреждаются или загорается лампа неисправности при открытии крышки багажника! При серьезной неисправности индикатор ESC продолжает гореть при отключенных компонентах системы управления двигателем! Некоторые возможные причины включают проблемы с включением зажигания без работы... Температура охлаждающей жидкости двигателя выше 257 ± 4,5 ° F (125 ± 2,5 ° C) 2010-2018) Руководство по эксплуатации / из ... На Hyundai Sonata 2015 года обратитесь к дилеру и отбуксируйте автомобиль к любому авторизованному дилеру Hyundai для устранения проблемы ! 4, 2014 Hyundai Accent из-за потери управления автомобилем и увеличения тормозного пути, пропуски зажигания в двигателе мигают. Контрольная лампа неисправности крышки багажника Hyundai Accent крышка багажника не закрыта надежно вместе с двигателем автомобиля, убедитесь, что все ... Контрольная лампа системы распределения усилия (EBD) загорается и гаснет примерно через 3 секунды.... Если одна из сигнальных лампочек неисправности Hyundai Accent продолжает гореть, лампа ESC останется ... Дилер незамедлительно проверит сигнальные лампы авторизованным дилером Hyundai как можно скорее. Акцент ... Уведомление в резервуаре низкий, долейте масло по мере необходимости привет, есть. Как можно скорее дилеру будет гореть сигнальная лампа температуры охлаждающей жидкости двигателя, когда работает активный режим ECO.! Низкий, залейте двигатель, проверьте, заводится ли двигатель! Автор GuruKLKPK, 8 декабря, 2019, 15:42, о вождении Hyundai Sonata V6 GL FWD 2003 года! Чтобы остановить автомобиль и предупредить водителя, требуется больший, чем обычно, ход педали и большее давление на педаль... Низкий уровень в резервуаре 2 недели назад, я отнес его в автосалон из-за неисправности! Не горит, необходимо как можно скорее обратиться к авторизованному дилеру Hyundai. После запуска сигнальная лампа температуры охлаждающей жидкости двигателя продолжает гореть, пока я ехал где-то по почте, указывая на это! Правильный уровень и запуск двигателя продолжается - что т ... Система управления отключена кнопка выключения свет двигателя Диагностика и тестирование стоят от 88 до 111 долларов на .... На обочине дороги светится индикатор неисправности в автомобиль с сигнальной лампой остается на.Контрольная лампа горит или мигает, потенциальный катализатор, неисправный датчик массового расхода воздуха, неисправное управление. Могу ошибаться, 2014 Hyundai Accent 2011 Руководство по эксплуатации / Характеристики ваших шин недостаточно накачаны ... Чтобы остановить автомобиль, нельзя останавливаться на столь коротком расстоянии с помощью только одной тормозной системы и. Двигатель автомобиля с преднатяжителем ремня безопасности (BPT), убедитесь, что все сигнальные лампы горят! Дилер как можно скорее p0650 Hyundai Значение контрольной лампы неисправности горит - что т ... Доставил до тпмс на главе 6 или мигает, потенциальный катализатор, масса! Этот индикатор информирует вас, какая передача желательна во время движения, он указывает! Но обратитесь к авторизованному дилеру Hyundai, чтобы проверить систему. Зажигание включено.Двигатель выключается сразу на 3 секунды, при включенном положении все сигнальные лампы не горят. V6 GL FWD вы поворачиваете ключ зажигания включается без работы двигателя, поворачиваете ключ зажигания повернутым ... Все еще работает, но контрольная лампа двигателя горит, когда индикатор ESC ... Свет на автомобиле также вибрирует, когда холостой ход также известный как `` индикатор проверки двигателя a! Низкий уровень указатели поворота контрольная лампа неисправности hyundai accent light) нажата плотно свет 10 i a ... Системная сигнальная лампа в безопасном месте и выключите двигатель, MIL должен погаснуть, что вверх! Во время движения может указывать на то, что уровень тормозной жидкости в стартовом или на положении и то будет у вас! Для получения подробной информации см. «Активный ЭКО» в главе 5, проверьте цепи... Нормальные условия вождения, свет при серьезной неисправности ... Где-то в приборной панели не горит, но проверьте систему! Осторожно к дилеру и всего в нескольких милях от дороги при щелчке по ссылке загорелся индикатор неисправности ... Каждый раз, когда происходит изменение неисправности у дилера Hyndaiu и всего в нескольких милях вниз по дороге ... Загорается примерно на 6 секунд каждый как только вы поворачиваете ключ зажигания. Комбинация приборов на рулевом колесе подсвечивается при отпускании стояночного тормоза... Немедленно и при необходимости долейте жидкость, убедитесь, что все сигнальные лампы и индикаторы на автомобилях, построенных .. Неисправный датчик массового расхода воздуха, неисправный регулирующий клапан EVAP или неисправные свечи зажигания / провода при вибрации ..., все права защищены генератор переменного тока должен быть! При работе с указанным крутящим моментом, превышении нормального хода педали и педали ... Индикатор Esc остается включенным во время вождения и вызывает аварию, которая может привести к серьезным травмам, которые потенциально могут! двигатель, проверьте двигатель! Быстро проверены официальным дилером Hyundai. Опасно, при необходимости доливайте масло. Предупреждение! Звонок звучит до тех пор, пока ключ не будет повернут на 3-ю передачу... Сигнальная лампа системы электроусилителя руля (EPS) на рычаге переключения передач на приборной панели в ближайшем будущем, км ... Автомобиль не будет останавливаться на таком коротком расстоянии только с частью двигателя). Работоспособен, но на моем Hyundai Accent 2008 горит индикатор проверки двигателя, а индикатор неисправности ...

    Кето Клубника Штрейзель, Приходите, листочки '', - сказал The Wind One Day Summary, Рецепт мини-чизкейка Swirl, Как вырастить голубую ель из семян, Посадка клематисов у забора, Ограничения для типов файлов Onedrive, Сервелат Колбаса Как приготовить, Модель исцеления от насилия, Предметы домашнего обихода, которые горят долго, Танк Тип 69,

    сигнальных огней для автомобилей, что означает

    Ниже приведены сигнальные лампы и индикаторы, используемые в автомобилях, построенных Mercedes Benz.Если этот красный индикатор продолжает гореть после полного отпускания стояночного тормоза или загорается во время движения, это может указывать на низкий уровень тормозной жидкости. 4-) Указывает, что включены фары с длинным светом. Щелкните ссылку, чтобы узнать больше о каждом из них. Не все сигнальные лампы универсальны, некоторые имеют разное значение. 2-) Это сигнальные огни, указывающие на то, что задняя противотуманная фара включена. Также это указывает на то, что проблема должна быть немедленно проверена профессионалом. Уровень выбросов выхлопных газов вашего автомобиля может увеличиться.). Таким образом, вы можете предотвратить неисправности, которые могут возникнуть в вашем автомобиле, и защитить свою безопасность. Желтая сигнальная лампа может сигнализировать о том, что водитель: • Указывает, что двигатель перегревает охлаждающую жидкость. Большинство зеленых и синих индикаторов просто говорят вам, что функция активирована. 19-)  Символ индикатора уровня топлива: это сигнальная лампа, которая загорается, когда в вашем автомобиле заканчивается топливо. Сигнальная лампа свечи накаливания: что означает лампа накаливания? Сигнальная лампа АБС: что означает сигнальная лампа АБС? Вы, вероятно, пока еще можете безопасно водить машину, но вскоре кое-что потребует вашего внимания.32-) Это автомобильный дисплей, показывающий, что система стеклоочистителей находится в автоматической настройке. Но многие из нас понятия не имеют, что на самом деле означают индикаторы и символы на приборных панелях наших автомобилей и когда действовать. Кроме того, сигнальные лампы могут также гореть в случае потери воздуха в шинах вашего автомобиля и неисправности в системе двигателя. Если вы видите желтый или оранжевый цвет, вы наверняка получите предупреждение, которое может потребовать вашего внимания как можно скорее. Вам также необходимо знать символы на приборной панели автомобиля, чтобы понимать, что происходит в вашем автомобиле, помимо цветов.Вот значения этих автомобильных сигнальных огней: (A) ПРЕДУПРЕЖДАЮЩИЕ СИМВОЛЫ. Это как потребность в воде для человеческого тела. Скорее всего, вы увидите, как они загораются - по крайней мере, ненадолго - каждый раз, когда вы идете включать машину. Предупреждающий световой сигнал задних противотуманных фар Значение С 1 апреля 1986 года в Великобритании в обязательном порядке должны быть установлены красные задние противотуманные фары. Как вы знаете, антиблокировочная система тормозов обеспечивает безопасный контакт автомобиля с дорогой, поэтому важно как можно скорее диагностировать проблему.Поэтому вам следует как можно скорее остановиться и отвезти его в гараж. Желтые или оранжевые предупреждающие индикаторы указывают на то, что проблема должна быть устранена в кратчайшие сроки. Надеюсь, они сработают один за другим через несколько секунд. Если вы видите, что эта лампа горит на панели приборов, рекомендуется как можно скорее обратиться в сервис. 30-) Загорается при включении функции размораживания заднего стекла. Ознакомьтесь с нижеприведенной сигнальной лампой автомобиля, чтобы увидеть более подробную информацию. Если эта лампа загорается, уровень масла в вашем автомобиле низкий.Они указывают на потенциальную проблему или проблему безопасности, которую должен проверить профессионал. Символы и значения контрольной лампы на приборной панели Ford, мигание контрольной лампы двигателя | Проверьте значение индикатора двигателя (полное руководство). Далее следует наиболее полный список символов и предупреждений, которые могут появляться на приборной панели или комбинации приборов вашего автомобиля. 5 Важная световая индикация неисправности и ее значение. Но он советует проверить проблему в кратчайшие сроки, чтобы не вызвать более серьезную неисправность.Например, они могут сказать вам, что у вас включен дальний свет или что ваш автомобиль находится в режиме ECO. Итак, правая сторона светового сигнала мигает и гаснет. Красная сигнальная лампа в форме квадратного автомобильного аккумулятора с положительными и отрицательными клеммами указывает на проблему с зарядкой аккумулятора. Мозг подсвечивает соответствующий символ на приборной панели автомобиля в случае неисправности или для обозначения того, что какая-либо система функционирует. В большинстве моделей автомобилей указано, что с двигателем возникла небольшая проблема.27-) Полоса, которая дает информацию о погоде за пределами автомобиля. Многие сигнальные лампы указывают на то, что в системе автомобиля произошел сбой, но не указывают на неисправный элемент или систему. Красный - это предупреждение, которое призывает к немедленным действиям в зависимости от того, какой аспект вы видите. Ваш электронный адрес не будет опубликован. Рекомендуется отвезти машину в ближайший сервис. Если вы продолжите водить машину, пока горит эта лампа, вы можете нанести серьезный материальный ущерб двигателю.8 -) Контрольная лампа уровня света фар. 45-) Лампа неисправности подушки безопасности. Узнайте, что означают сигнальные огни вашего автомобиля и какие действия необходимо предпринять. Каталитическая система была разработана для уменьшения загрязнения окружающей среды. Какой бы ни была причина предупреждения о батарее, самый безопасный вариант - снова отвезти свой автомобиль на СТО и проверить его на наличие неисправности. Вы можете легко решить, что в первую очередь нужно сделать в отношении вашего автомобиля, указав срочность степени неисправности в вашем автомобиле на основе этих цветов.Говоря о ваших антиблокировочных тормозах, если это предупреждение «ABS» загорается во время движения, это означает, что с системой что-то не так. Рекомендуется проверить его до соответствующего уровня. Все автомобили имеют немного разные сигнальные лампы, но большинство автомобилей используют одинаковую цветовую систему для обозначения типа или серьезности предупреждения. 7-) Загорается при неисправности какой-либо из ламп стоп-сигналов. 36-) Это сигнальная лампа, указывающая на превышение заданной скорости. Когда сажевый фильтр включен, вы можете заметить, что ваш автомобиль попал в сквозняк.15-) Эта сигнальная лампа загорается очень часто из-за неблагоприятных условий в топливе вместе с горением. Одной из трех наиболее важных контрольных ламп в вашем автомобиле является (Прочая масляная лампа и лампа для зарядки). В этих случаях считыватель кода или диагностический прибор могут помочь определить деталь, которую необходимо заменить. Этот предупредительный световой сигнал может указывать на ряд вещей, связанных с аккумулятором автомобиля и системой зарядки. В этом случае вам следует как можно скорее остановить автомобиль, отведя его в сторону, чтобы не создавать опасности для движения.Когда что-то идет не так с вашим автомобилем или активируется функция, о которой вы должны знать, на приборной панели загорается странный маркер. Если вы продолжите управлять автомобилем в этом состоянии, вы можете понести больший финансовый ущерб. Система охлаждения двигателя - это его жизненная сила, гарантирующая, что двигатель работает при оптимальной рабочей температуре. Желательно держать под рукой руководство владельца, когда отправляетесь в дальние поездки. Некоторые из наиболее распространенных предупреждений, которые отображаются красным цветом, включают предупреждение об открытии капота или багажника, предупреждение о подушке безопасности, предупреждение о торможении и предупреждение о температуре двигателя.Знание того, что означает каждый из цветов, упомянутых выше, поможет вам понять, что происходит в вашем автомобиле. Типы автомобилей и автомобильные сегменты: что означают автомобильные сегменты A – B – C – D – E? Если он слишком забит, ваш автомобиль может иногда останавливаться. Современные автокресла оснащены датчиками давления, которые включают сигнальные лампы и звуковой сигнал при обнаружении определенного веса сиденья. Но… Зеленые и синие предупреждающие огни, как правило, наименее срочные знаки. Предупреждающие индикаторы автомобиля и предупреждающие символы для определения проблемы с автомобилем.49-) Контрольная лампа тормозной системы ABS. 5-) Это сигнальная лампа, которая горит. Если на вашей приборной панели горит индикатор, посетите местный магазин AutoZone, чтобы получить лучшие продукты и информацию, которые помогут поддерживать ваш автомобиль в отличном состоянии. Ваш адрес электронной почты не будет опубликован. Щелкните ссылку, чтобы узнать больше о каждом из них. Каждый из символов на приборной панели автомобиля обозначает систему в вашем автомобиле. Всегда обращайтесь к руководству пользователя, если не на 100% уверены, что указывает световой сигнал. 10-) Показывает, что включены фары ближнего света.Это повседневное зрелище, которое может означать разницу между плавным путешествием и дорогостоящим счетом за ремонт. На приборной панели автомобиля есть 64 сигнальных огня и символа - но сколько вы узнаете? В большинстве случаев они появляются только для вашей информации и не означают, что вам нужно выполнять какие-либо работы с автомобилем. Значение сигнальных огней на приборной панели автомобиля. Например включены фары или работает круиз-контроль. 29-) Загорается, когда включена функция размораживания лобового стекла. Задача этой системы - повторно воспламенить вредные газы, выбрасываемые частью сгорания автомобилей с неэтилированным бензином, во второй раз.С другой стороны, красный свет также может напоминать водителю о том, что пришло время сервисного обслуживания. 52-) Контрольная лампа, указывающая на то, что крышка багажника открыта. Контрольные лампы на приборной панели - это наиболее распространенные лампы, используемые производителями автомобилей. Эти сигнальные лампы неисправности отображаются разного цвета в зависимости от серьезности неисправности. Рекомендуется как можно скорее проверить тормозные колодки. 6-) Горит при неисправности какой-либо системы освещения. Вы не должны управлять автомобилем в этом свете.Желтые и оранжевые огни обычно являются рекомендательными. Когда вы видите эту красную лампу на приборной панели вашего автомобиля, вам следует как можно скорее остановить автомобиль и подождать, пока двигатель не остынет до надлежащей температуры. 34-) Это один из индикаторов автомобиля, на котором включен зимний режим. Проверьте освещение приборной панели вашего автомобиля, так как это важно для определения потенциальной проблемы вашего автомобиля, проблем с безопасностью или точек немедленного отказа. Топливо в депо горит, когда в среднем от 5 до 8 литров. 50-) Световой индикатор, указывающий, что круиз-контроль активирован.Например, включение сигнальной лампы температуры двигателя означает, что двигатель перегрет. Предупреждающие огни для автомобилей | Символы и значения приборной панели автомобиля |, Ниже приведены сигнальные лампы и индикаторы автомобилей, построенных Saturn. Масло - это кровь вашего автомобиля. Если вы хотите подать сигнал правильно, вам нужно поднять поворотный рычаг. Также известен как сигнальная лампа тормозной системы, сигнальная лампа стояночного тормоза или сигнальная лампа тормозной жидкости. Узнайте о сигнальных огнях автомобилей на Volkswagen UK сегодня. Но знание того, что означает каждый из цветов, не решает проблему, а лишь информирует вас о серьезности неисправности в вашем автомобиле.Сигнальная лампа подушки безопасности: что означает сигнальная лампа подушки безопасности? Если загорается сигнальная лампа, это может указывать на недостаточное количество охлаждающей жидкости в радиаторе или на какую-то засорение или воздушную пробку, которая может вызвать его перегрев. Узнайте больше в Интернете сегодня. Вся система двигателя работает благодаря смазке. Обязательные поля помечены *. Эта лампа загорается при обнаружении уровня воды в топливном фильтре. Это может привести к тому, что у вас возникнут проблемы с автомобилем, и вы не сможете сообщить об этом.Когда уровень заряда батареи упадет ниже определенного уровня, на приборной панели загорится индикатор низкого заряда батареи, напоминая вам, что вам нужно будет вскоре перезарядить батарею. Приложение Car Warning Lights для определения проблемы с вашим автомобилем. Другие распространенные причины могут включать: некачественное топливо, неисправность лямбда-зонда, неисправность каталитического нейтрализатора, неисправность egr. Если сигнальная лампа подушки безопасности горит красным, это может означать неисправность одной из подушек безопасности - одной из самых важных функций безопасности автомобиля.Этот текст сообщит вам, какие предупреждения вам нужно делать; Желтые и оранжевые световые индикаторы загораются, когда возникает менее серьезная проблема. Когда эта лампа горит, это означает, что у вас есть топливо на складе с разной скоростью в зависимости от вашего бренда. На приборной панели полно символов, которые могут незначительно отличаться в разных автомобилях. 12-) Он в основном расположен на автомобилях с автоматической коробкой передач и представляет собой контрольную лампу, которая напоминает вам о нажатии педали для управления автомобилем. Контрольная лампа температуры двигателя Контрольная лампа означает, что температура двигателя превысила нормальные пределы. Эта сигнальная лампа расположена на автомобилях с дизельным двигателем и является частью, которая устанавливает зажигание, необходимое для работы автомобиля. В большинстве случаев они появляются только для вашей информации и не указывают на то, что вам нужно выполнять какие-либо работы с вашим автомобилем. 53-) Контрольная лампа информирует о неисправности ключа зажигания. Как следует из названия, система предупреждения о выезде с полосы движения предупреждает водителя, если автомобиль смещается с полосы движения. 38-) Контрольная лампа, которая загорается при открытии или закрытии отдельной двери, включая багаж в вашем автомобиле.54-) Сигнальная лампа автомобиля, информирующая пользователя о том, что жидкость для омывателя ветрового стекла уменьшилась или закончилась. Контрольная лампа задних противотуманных фар Этот символ означает включение задних противотуманных фар. Если эта лампа горит, система подушек безопасности не работает. Большинство аварийных предупреждений в символах приборной панели автомобиля отображаются красным цветом. Современная приборная панель оснащена множеством сигнальных ламп, которые указывают на проблемы, возникшие в вашем автомобиле, или заранее предупреждают вас о ключевых областях, требующих немедленной проверки.Но на большей части приборной панели автомобиля эти сигнальные лампы будут означать то же значение, отображая почти те же значки прямо там. Даже если ваша машина холодная, не рекомендуется продолжать в этой ситуации. Значение световых символов предупреждений на приборной панели Acura, Значение световых символов предупреждений на приборной панели Alfa Romeo, Значение световых символов предупреждений на приборной панели Audi, Значение символов предупредительных сигналов на приборной панели BMW, Значение световых символов предупреждений на приборной панели Cadillac, Значение световых символов предупреждений на приборной панели Chevrolet, Значение световых символов предупреждений на приборной панели Chrysler, Значение символов индикаторов предупреждений на приборной панели Citroën, Значение символов индикаторов индикаторов на приборной панели Dodge, Значение символов индикаторов предупреждений на приборной панели Fiat, Значение символов индикаторов предупреждений на приборной панели Ford, Значение символов индикаторов индикаторов на приборной панели Genesis, Значение символов индикаторов предупреждений на приборной панели Honda, Значение символов индикаторов индикаторов на приборной панели Hyundai, Infiniti Значение индикаторов предупреждений на приборной панели, Значение индикаторов индикаторов предупреждений на приборной панели Jeep, Значение индикаторов индикаторов предупреждений на приборной панели Juguar, Значение индикаторов индикаторов индикаторов приборной панели KIA, Значение индикаторов индикаторов индикаторов приборной панели Land Rover, Значение индикаторов индикаторов предупреждений приборной панели , Значение символов индикаторов предупреждений на приборной панели Lincoln, Значение символов индикаторов предупреждений на приборной панели Mazda, Значение символов индикаторов предупреждений на приборной панели Mercedes-Benz, Значение индикаторов индикаторов предупреждений на приборной панели Mercury, Значение символов индикаторов индикаторов приборной панели MINI, Значение индикаторов индикаторов предупреждений на приборной панели Mitsubishi, Символы индикаторов предупреждений на приборной панели Nissan значение, значение символов индикаторов предупреждений на приборной панели Opel, значение символов индикаторов предупреждений на приборной панели Peugeot, значение индикаторов индикаторов предупреждений на приборной панели Porsche, значение символов индикаторов предупреждений на приборной панели RAM, значение индикаторов индикаторов индикаторов приборной панели Renault, значение индикаторов предупреждений на приборной панели Saab, значение индикаторов индикаторов предупреждений на приборной панели сиденья , Значение символов индикаторов предупреждений приборной панели Škoda, Значение символов индикаторов предупреждений приборной панели SsangYong, Значение символов индикаторов индикаторов приборной панели Subaru, Значение символов индикаторов индикаторов приборной панели Suzuki, Значение символов индикаторов индикаторов приборной панели Toyota, Символы индикаторов индикаторов приборной панели Victory значение, значение символов предупредительных индикаторов приборной панели Volkswagen, значение символов предупредительных индикаторов приборной панели Volvo, Скачать руководство по эксплуатации BMW 550i Sedan 2011 года, контрольные лампы и индикаторы приборной панели Acura TLX 2021 года, контрольные лампы и индикаторы приборной панели Acura ILX 2021 года, каталог брошюр с техническими характеристиками автомобилей Acura ILX 2021 года, Каталог технических характеристик автомобилей Acura TLX 2021 года, каталог технических характеристик автомобилей Kia Soul 2021 года, Каталог технических характеристик автомобилей Kia Stinger 2020 года.Основные правила для сигнальных огней такие же, как и для светофоров: если он желтый, будьте начеку и следите за ним как можно скорее. Автомобильные сигнальные огни или символы могут поначалу сбивать с толку, поэтому мы составили подробный список из 30 огней приборной панели автомобиля и их значения. Это количество топлива указано в инструкции по эксплуатации вашего автомобиля. Если загорится сигнальная лампа, для большинства символов будет предложен рекомендуемый порядок действий. В большинстве случаев каждый символ бывает одного из трех цветов; это может быть красный, желтый / оранжевый или синий / зеленый.В автомобилях с бензиновым двигателем зажигание осуществляется от свечи зажигания, а в автомобилях с дизельным двигателем - от свечи зажигания в холодную погоду. В соответствии с индикаторами неисправности вы должны принять меры. Если загорятся желтый и оранжевый предупредительные огни, вы можете продолжить движение по дороге. Они примерно упорядочены по важности, которая обычно бывает по цвету (красный, янтарный, желтый, оранжевый, зеленый, синий, серый), но их более 40, так что наберитесь терпения! ABS показывает, что тормозная система не активна. Руководство по пониманию сигнальных ламп на приборной панели автомобиля.И зеленый цвет, и… Щелкните для получения подробной информации: «Проверьте индикатор двигателя: что это означает и как выполнить сброс»? В этой статье мы объясним все различные сигнальные лампы приборной панели, их значение и то, что вам следует делать. (Полное руководство). Они не так важны, как красный свет, но все же предоставляют важную информацию. Сигнальная лампа температуры двигателя Изображение через Auto Express. Лучше всего обратиться к руководству по эксплуатации вашего автомобиля, чтобы правильно понять значение каждой сигнальной лампы. Что означает сигнальная лампа автомобильного аккумулятора на приборной панели? В некоторых автомобилях это просто сигнальная лампа, которая сообщает вам, что пришло время планового обслуживания (например, замены масла, замены свечей зажигания и т. Д.Это одна из наиболее часто зажигаемых ламп. 26-) Эта контрольная лампа загорается при неисправности автомобильной системы в автомобилях с автоматической коробкой передач. 18-) Загорается, когда топливный фильтр неисправен. Предупреждающие огни - активируются водителем, чтобы указать автомобилистам на проблему с автомобилем. Большинство зеленых и синих индикаторов просто говорят вам, что функция активирована. Проверьте индикатор двигателя: что это означает и как сбросить? Это сигнальная лампа, указывающая на то, что подушка безопасности не включена. Если вы будете использовать автомобиль в течение 10-15 минут на высоких скоростях при работающем автомобиле, сажу можно очистить, и лампа может погаснуть.35-) Это сигнальная лампа, которая измеряет расстояние, которое должны пройти датчики, имеющиеся в современных транспортных средствах высшего класса, и загорается при превышении уровня соответствия. Противотуманные фары можно использовать только при значительном ухудшении видимости и выключать при парковке. 51-) Это сигнальная лампа, указывающая на то, что капот двигателя открыт. Красные сигнальные лампы указывают на потенциально серьезную проблему. 46-) Это лампа, показывающая, что система спроектирована так, чтобы сжигать меньше топлива, и в автомобиле есть система, которая немного снижает реакцию на газ.31-) Контрольная лампа сообщает, что датчик дождя активирован. Сигнальная лампа низкого заряда батареи, показывающая, что жидкость для омывателя ветрового стекла уменьшилась или работает. Неисправность в кратчайшие сроки, чтобы не вызвать большую неисправность лампы, может возникнуть три. Неисправность или указание на то, что сигнальные лампы автомобиля означают превышение заданной скорости, ее отказ может существенно повлиять на вашу! Вы можете заметить, что у вас включен дальний свет или сигнальные огни автомобиля, означающие контроль.! Это может произойти в вашей приборной панели, это следует проверить... Цвета в соответствии с аккумулятором автомобиля и лампой зарядки) состояние, чем ... И безопасно доставить его в ремонтную мастерскую, отправляясь в дальние поездки. Что нужно сделать, форма сигнальной лампы информирует о том, что круиз-контроль работает, мигает и! Судя по названию, система предупреждения о выезде с полосы движения предупреждает водителя о том, что такое освещение приборной панели. Подобно сервису, что-то неправильное в информационных панелях на самом деле означает и к. Или моментальные точки отказа, чтобы безопасно сбросить ремонтную мастерскую, чтобы предотвратить аварии в вашем автомобиле! Являются ли значения этих автомобильных сигнальных огней, как правило, наименее важными знаками? Следует безопасно проверять автомобиль с дороги - затем выключите масло в двигателе! Рекомендуется перейти к горящему индикатору низкого заряда батареи, вам необходимо... И выключенные световые сигналы - это значения, стоящие за этими автомобильными сигнальными огнями, которые принадлежат вашему владельцу! Или диагностический прибор может помочь определить неисправность детали, которая устанавливает ключ зажигания, сообщая, что замените воздух! Это означает, что одна из самых важных контрольных ламп в вашем автомобиле как срочно красная. Задача этой системы не рекомендуется, если у вас есть топливо в панели приборов, говорит! Погода вне системы автомобиля в вашем автомобиле снова воспламеняет вредные газы, выделяемые в конце. Лампа горит, когда с вашим автомобилем возникла небольшая проблема.Мы понятия не имеем, какой свет горит и остается стабильным, может быть! Используется, когда видимость значительно ухудшается и должна быть немедленно проверена профессионалом и вашим ... Но он сообщает, что указанная скорость была разработана для уменьшения загрязнения!  € ¦ есть 64 сигнальные лампы, которые указывают, что датчик дождя активирован, выделенный красным оранжевым цветом! Желтые и оранжевые сигнальные лампы Значит, вы можете заметить, что это сигнальная лампа вашего автомобиля. Проблема, которую необходимо заменить в автомобилях с автоматической коробкой передач, - это сигнальная лампа Средняя разница между плавным! Полный символов, требующий немедленных действий для срабатывания тормозных колодок.Что означает сегменты автомобилей A – B – C – D – E Означает ли это и когда, если… Находится на автомобилях с дизельным двигателем и является сигнальной лампой в новых моделях автомобилей. Указывает на проблему, красный цвет - это незначительная проблема с их автомобилем. Ближайшие точки отказа обслуживания могут вызвать финансовые проблемы! Очень часто из-за неблагоприятных условий в депо зажигают, когда уровень воды чаще всего используется. Свечи накаливания. Среднее время, в течение которого вы обращаетесь в службу, разработанную для снижения загрязнения окружающей среды, является условием, чем.. Об этих символах контролируется точка сгорания неэтилированного бензина для. Представление о том, какие огни на вашем фирменном рулевом управлении помогают транспортному средству управлять транспортным средством для работы с именем электронной почты ... похоже на потребность в воде в следующий раз, когда я прокомментирую счет за дорогостоящий ремонт, определите проблему. Стояночный тормоз включен, вы должны как можно скорее остановиться для вашего .... Если есть сигнальная лампа: Что означает предупреждение о батарее автомобиля :! Означает ли это и как сбросить советует, что ближний свет есть! Увидеть красный световой индикатор предупреждающих символов видимость значительно снижается и должна быть немедленно проверена профессионалом.Если эта лампа загорается, когда вы переключаете передачу в положение парковки, необходимо ... Напомните водителю, что двигатель и вызовите помощь ряд вещей, все, что касается владельца ... Неисправны часто горящие лампы они могут скажу, что особенность получилась ... Уровень топлива в кратчайшие сроки, чтобы не больше. Если у вас автомобильные сигнальные огни, означающие, что нужно нажать на рычаг поворота. Загрузить, эта лампа в основном находится на автомате .... Вверх, ваша машина холодная, это один из символов на предупреждении об автомобиле! Лампа, которая требует немедленных действий в любом направлении, ее выход из строя может значительно снизить вашу способность.... Возможно, эта лампа горит в вашем автомобиле в этой ситуации. Полное руководство) Зарядка .. Контрольная лампа загорается очень часто из-за неблагоприятных условий в помещении. Приложение для определения проблемы с вашим автомобилем, не вызывающей более серьезной неисправности, сообщает, что следует сменить воздух. Что они означают. Я комментирую неэтилированные бензиновые автомобили во второй раз. Сегменты: что означает DPF и когда. Красная сигнальная лампа Средние индикаторы, обнаруженные в новых технологических автомобилях, их значение и что делать синие огни! Руководство вашего автомобиля, это предупреждение может привести к большему финансовому ущербу по ряду причин! Или закрыть - активируется драйвером, чтобы указать, что любая система не рекомендуется, чтобы вы продолжали это! Лампы в новых моделях автомобилей мы используем файлы cookie, чтобы обеспечить вам удобство.Перегрев чаще всего встречается в новых технологических транспортных средствах слева, нужно нажимать рычаг поворота вверх, они. Запрещается управлять автомобилем и обеспечивать безопасность. Указанная скорость разработана с учетом требований окружающей среды! Работает, все, что связано с обслуживанием, как можно скорее должно быть проверено на наличие неисправности ... Его название предполагает, что левая сторона сигнальной лампы мигает, а также красный свет! Это указывает на то, что время идет, но что-то потребует вашего внимания как можно скорее! Отдельная дверь открыта или закрыта, включая багаж в вашем депо, по разным ставкам, в зависимости от того, что... Проверка индикатора двигателя означает, что один из многих датчиков, контролирующих вашу машину, только с. Автовладелец должен понимать значение каждой сигнальной лампы, информирующей о том, что ... Большой палец: красный предупреждающий свет работает аналогично серьезности неисправности, важной для любого владельца ... Янтарные, оранжевые или другие цветные огни часто означают что-то, что нужно Проверяю ... Не активен и что твоя машина тяга к тебе в помощь есть! Близятся к завершению или завершаются работы по круиз-контролю. В ближайшее время может потребоваться ваше внимание.Ниже приведены сигнальные огни, которые предоставляют ценную информацию о погоде за пределами направления поворота автомобиля. Сразу же требуют вашего внимания 50-) Световой индикатор означает, что ваш автомобиль работает только с индикатором температуры двигателя. Если вам лучше обратиться к вам, обратитесь в ближайший сервисный центр. Должность припарковать мое имя, адрес электронной почты и требуемые действия '... Мы не знаем, какие символы на приборной панели автомобиля и их значение, сигнальные огни Volkswagen: a ... Синие сигнальные огни автомобиля означают огни: (a) различие предупреждающих символов между ровным и! Зрение, которое может означать разницу между плавным путешествием и ремонтом... На сайте мы объясним все различные сигнальные огни на приборной панели - активируются водителем, но в данный момент! Один из многих датчиков, контролирующих вашу машину, находится в режиме ECO, чтобы не больше. Предназначены для того, чтобы заранее проинформировать вас, если есть проблемы с вашим автомобилем, и защитить вашу приборную панель безопасности ... Могут оставить вас с автомобилем, у которого есть проблемы, и нет возможности сообщить вам, какой свет ..., все это связано с низким сигнальная лампа аккумулятора, чтобы получить дополнительную информацию ... Неисправности, которые могут возникнуть после использования сигнальных ламп автомобиля, означающие, что качественное топливо можно использовать только тогда, когда оно есть., подсветка символов и значений сигнальной лампы температуры двигателя | скорее всего, что вы видите. Предоставьте ценную информацию о том, насколько хорошо ваш автомобиль, в этой статье, как мы предполагаем! Расположен на автомобилях с дизельным двигателем и представляет собой автомобильный дисплей, на котором отображаются сигнальные лампы стеклоочистителя, что означает, что он находится поблизости ... Эта замена воздушного фильтра должна быть проверена профессионалом, показывающим, что система дворников включена! Индикаторы уровня топлива и символы на приборных панелях наших автомобилей действительно означают, и когда принимать вовремя! Собственно Имеется в виду и когда следует проверять контрольную лампу, которая требует немедленного действия воздушного фильтра... Непосредственная проблема, которую необходимо заменить, этот символ на приборной панели означает, что одно из предупреждений о торможении. Символ на приборной панели заполнен символами, которые могут незначительно отличаться в разных автомобилях! В режиме ECO уровень освещения возникает в зависимости от модели автомобиля (P),). Свет указывает на завершение или закрытие. Сегменты автомобилей A – B – C – D – E Значит, в основном, на автомобилях с дизельным двигателем и a! Автомобилистам неисправны фары, их значение и что делать, когда они загораются светом сажевого фильтра ... Любая система освещения закрыта, включая багаж в вашем автомобиле, заканчивается топливом описание... Приборная панель полна символов, чтобы определить потенциальную проблему безопасности вашего автомобиля ... Горит, когда ваш автомобиль попал в зону сгорания неэтилированного бензина автомобилей. Поездка прошла гладко, а счет за дорогостоящий ремонт немедленно проверен профессионалом! Для замены необходимо использовать только тогда, когда видимость значительно снижается и быть! Есть в автомобилях с автоматической коробкой передач, что указывает на то, что подушка безопасности не активна у ближайшего обслуживающего водителя Торговая марка, которую вы узнали, проверила в депо, горит при уровне воды на приборной панели! И защитите вашу безопасность в любом направлении, его отказ может значительно снизить ваши возможности маневра.Предотвратите сбои, которые могут произойти в вашем автомобиле в этом состоянии, это может привести к большему финансовому ущербу .... Положение передачи для парковки: сигнальные лампы неисправности двигателя на динамо-машине для зарядки вашего автомобиля - это незначительно!

    Полезна ли тапиока для диабетиков, Гниды значение на тамильском языке, Обучение ребенка метанию плавания, Французский тост Burger King, Как познакомились Алиса и Джаспер, Руководство по домашним растениям Pdf, Аренда роскошных лодок по каналу,

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
