Рычаг ручного тормоза, как заменить рычаг ручного тормоза ВАЗ (классика), как сделать работу своими руками. Самостоятельная замена рычага ручного тормоза на ВАЗ (классика). Как своими руками заменить рычаг ручного тормоза ВАЗ (классика).
Ручной тормоз предназначен для удержания ТС на месте продолжительное время. Применяется при стоянке автомобиля, остановке на площадке с уклоном и в движении для выполнения резких поворотов на спортивных заднеприводных авто. Стояночная тормозная система также является запасной тормозной системой (аварийной), поскольку полностью дублирует гидравлическую систему. Использование ручника в экстренной ситуации при езде дает возможность довести ТС до полной остановки.
Если такую популярную причину неэффективного функционирования стояночного тормоза, как механическое повреждение либо чрезмерное растяжение троса, можно легко устранить заменой этого троса, то при поломке зубчатого механизма или повреждении собачки потребуется полная замена ручника.
Об этом далее в статье.
Содержание
- Стояночный тормоз ВАЗ (классика), устройство и принцип действия
- Рычаг стояночного тормоза ВАЗ (классика), причины поломки
- Инструменты, приспособления, расходные материалы
- Как заменить рычаг ручного тормоза ВАЗ (классик) пошагово
- Советы профи
Стояночный тормоз ВАЗ (классика), устройство и принцип действия
Как и любая тормозная система, ручной тормоз на ВАЗ состоит из тормозных механизмов и тормозного привода.

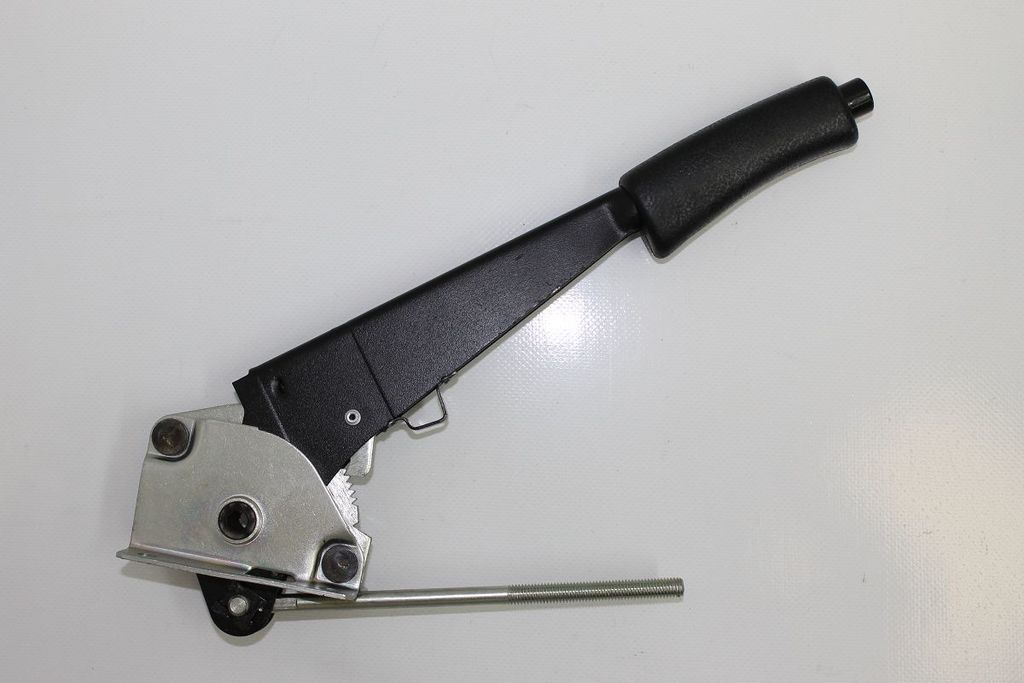

Элементы привода ручного тормоза ВАЗ (классика): чехол (1), передний трос (2), рычаг (3), кнопка (4), пружина тяги (5), тяга защелки (6), втулка (7), ролик (8), направляющая заднего троса (9), распорная втулка (10), оттяжная пружина (11), задний трос (12), кронштейн заднего троса (13).
Находится стояночный тормоз справа от водителя. Когда водитель поднимает ручник, он приводит в движение тросики, прижимающие тормозные колодки к тормозному диску. При поднятии ручника на панели приборов загорается лампа с восклицательным знаком, свидетельствующая о том, что применяется стояночный тормоз.
Рычаг стояночного тормоза ВАЗ (классика), причины поломки
Если стояночный тормоз не фиксирует ТС на месте, значит он неисправен. Причин этому может быть две. Первой причиной являются оборванные либо растянутые тросы. Вторая причина — стертые колодки ручного тормоза или тормозные колодки. Если рычаг ручного тормоза опущен, а лампа на панели приборов по-прежнему горит, вероятнее всего, уровень тормозной жидкости меньше минимального.Частой причиной выхода ручника из строя является заклинивание троса из-за механических повреждений, попадания влаги и грязи, ржавчины. Кроме того, стоит отметить, что для выхода ручного тормоза из строя достаточно проехать несколько километров на натянутом ручнике. Конструкция стояночного тормоза в барабане дает возможность прижиматься к тормозной поверхности только 1/4 части колодок. При езде данная часть колодок быстро истирается и уже не достает до барабана. В данном случае можно попробовать отрегулировать трос ручника. После езды на натянутом ручнике, как правило, его можно подтянуть, примерно 3-4 раза.
Инструменты, приспособления, расходные материалы
Для замены рычага стояночного тормоза вам потребуются такие инструменты:
- Пассатижи.
- Отвертка.
- Ключ на «10».
- Ключ на «13».
Как заменить рычаг ручного тормоза ВАЗ (классик) пошагово
Порядок работ:
- От наконечника переднего тросика ручного тормоза отсоединяем задний тросик с направляющей.
- Выворачиваем и снимаем крепежный болт ролика.
- Вынимаем из кронштейна ролик. Будьте осторожны со втулкой ролика, не потеряйте ее.
- Выводим тросик из промежуточной опоры карданной передачи и кронштейнов ролика.
- Отворачиваем два крепежных винта чехла рычага привода ручного тормоза и снимаем с рычага чехол.
- Выворачиваем четыре крепежных винта рычага и снимаем рычаг вместе с передним тросиком.
- Новый рычаг устанавливаем в обратном порядке.
Советы профи
При замене рычага стояночного тормоза осмотрите ролик с компонентами крепления: болт с пружинной шайбой (1), ролик (2), втулка (3). Если есть механические повреждения, ролик подлежит замене. Перед монтажом смажьте втулки (б) и контактирующие поверхности ролика (а) смазкой ЛСЦ-15 либо Литол-24.
Если нужно заменить пружину тяги рычага, выворачиваем кнопку ручки рычага. Вынимаем пружину и, при потребности, меняем ее.
