Как выключать сцепление. Что делать если ведет сцепление? Причины! Шум при выключении сцепления

Сцепление выполняет две задачи: разрывает связь между двигателем и коробкой передач при включении передач и обеспечивает плавное трогание с места при начале движения. Оно приводится в действие через тросовую тягу от педали сцепления.
При невыжатой педали сцепления нажимной диск (его называют еще крышкой сцепления) прижимает через мембранную пружину диск сцепления (ведомый диск) к маховику, обеспечивая передачу усилия от двигателя к коробке передач.
При выжатой педали сцепления она через трос привода воздействует на подшипник выключения сцепления, который передвигается по валу коробки передач и нажимает на рычаги выключения сцепления. Рычаги отводят назад ведущий диск, пружины сжимаются, ведомый диск перестает прижиматься к маховику и передавать крутящий момент от двигателя к ведущему валу коробки.

394. Средний срок эксплуатации сцепления в иномарках соответствует примерно 100 000-120 000 км пробега.

Износ зависит от нагрузки (изнашивается быстрее, если в машине есть прицеп) и соблюдения водителем правильного режима движения.

395. Сцепление современных отечественных автомобилей и иномарок, в принципе, не требует технического обслуживания, за исключением регулировки хода педали сцепления, а в некоторых автомобилях даже зазор сцепления регулируется автоматически.

По мере износа педаль приподнимается вверх, по направлению к водителю.
В более старых автомобилях желательно также при техобслуживании проверять уровень жидкости в бачке сцепления.

Проверка и регулировка свободного хода педали сцепления

396. Свободный ход педали сцепления различен в различных моделях автомобилей.


В процессе эксплуатации автомобиля с износом накладок ведомого диска педаль сцепления приподнимается, ее полный ход увеличивается.
Чтобы измерить свободный ход педали сцепления, ставим линейку и запоминаем, где находится центр площадки педали сцепления.

Затем медленно нажимаем на педаль, стараясь определить точку, начиная с которой для дальнейшего нажатия на педаль сцепления требуется определенное усилие. Расстояние между центром ненажатой педали и центром педали в точке начала сопротивления нажатию и есть свободный ход педали сцепления. В случае отсутствия свободного хода сцепление пробуксовывает, при слишком большом свободном ходе сцепление «ведет», то есть, не выключается полностью.

Пробуксовка сцепления

397. Специфический запах гари фрикционных накладок, замедленный разгон автомобиля, затрудненное преодоление подъемов имеют причиной неполное включение сцепления.

Убедиться, что сцепление пробуксовывает, можно следующим образом. При работающем двигателе ставим автомобиль на ручной тормоз и включаем передачу. Затем, плавно нажимая на газ, медленно отпускаем сцепление. Если при полностью отпущенной педали сцепления и нажатом газу двигатель не останавливается, сцепление пробуксовывает. Если же в этой ситуации работа двигателя прекращается, то сцепление действует нормально.

398. У автомобилей ВАЗ (кроме -2108 и -2109) свободный ход проверяют следующим образом. Желательно установить автомобиль на эстакаду или смотровую яму.

Установите большой палец левой руки на толкатель рабочего цилиндра, а указательным оттяните вилку к большому пальцу, полностью преодолев усилие пружины. Если при этом свободный ход вилки на толкателе будет равен 4-6 мм, то регулировка не требуется. Если же необходима регулировка, то она производится гайкой толкателя.


Отверните контргайку, гайкой установите отклонение вилки выключения сцепления в пределах 4-6 мм и заверните контргайку.


Для регулировки хода рычага вилки ослабьте гайку и установите щуп диаметром 1,5 мм в окошко поводка троса так, чтобы он встал между кромкой поводка и гнездом рычага вилки выключения сцепления. Затем затяните гайки до устранения зазоров в приводе выключения сцепления. Выньте щуп и проверьте свободный ход рычага вилки выключения сцепления, который должен составить 3,5-4 мм.

400. У «Волги» ГАЗ-24 свободный ход наружного конца вилки выключения сцепления должен быть равен 3-4 мм.

При таком свободном ходе зазор между концами рычагов выключения сцепления и подшипником муфты выключения сцепления равен 2,5 мм.
Регулировка зазора состоит в изменении длины толкателя рабочего цилиндра сцепления при снятой оттяжной пружине вилки и отпущенной контргайке (по аналогии с большинством автомобилей ВАЗ, см. рис. двумя советами выше). После регулировки пружину установите на место, а контргайку плотно затяните.
Полный ход наружного конца вилки должен превышать 17 мм. Если при полном ходе педали сцепления более 176 мм он составляет менее 17 мм, значит, в систему привода сцепления попал воздух и следует прокачать гидравлический привод выключения сцепления (см. «Прокачка гидропривода сцепления»).

В прочих автомобилях сцепление регулируется способами, близкими к вышеописанным.

401. Другими причинами, вызывающими пробуксовку сцепления, могут быть износ или замасливание фрикционных накладок, потеря упругости нажимных пружин, разбухание резиновых деталей гидропривода выключения сцепления.

Если сцепление пробуксовывает, несмотря на то, что вы проверили свободный ход педали сцепления, и он соответствует норме, то следует обратиться на СТО для выявления и исправления прочих неисправностей.

Сцепление выключается не полностью

402. Полноту выключения сцепления проверяют следующим образом.

При малой частоте вращения коленвала выжмите педаль сцепления до отказа. Если первая передача включается бесшумно, то сцепление выключается полностью. Если же при включении первой передачи слышен сильный шум шестерен, а передача включается с трудом или вовсе не включается, то сцепление «ведет».

403. Чаще всего причиной неполного выключения сцепления является слишком большой свободный ход педали.

При этом автомобиль движется рывками, тяжело переключать передачи (потому что при нажатии на педаль диски сцепления не расходятся полностью, а ведущий вал коробки передач продолжает вращаться). Свободный ход педали сцепления следует отрегулировать (см. выше).
Если это не помогло, значит, в систему гидропривода попал воздух.

Прокачка гидропривода сцепления

404. Сцепление может не полностью выключаться из-за попадания воздуха в систему гидропривода.

В этом случае свободный ход педали сцепления нормальный. Воздух из гидропривода следует удалить. Делается это в следующей последовательности.
Заполните питательный бачок жидкостью для гидропривода сцепления до нормального уровня (до 1-1,5 см от верхней кромки). Очистите от пыли и грязи клапан выпуска воздуха рабочего цилиндра, снимите защитный колпачок с головки клапана и наденьте на головку резиновый шланг из комплекта принадлежностей к автомобилю. Свободный конец шланга погрузите в жидкость для гидропривода, налитую в литровую стеклянную банку до половины. 3-4 раза с интервалом 1-2 с резко нажмите на педаль сцепления и, удерживая педаль в нажатом положении, отверните на половину или на три четверти оборота клапан выпуска воздуха. Под действием создавшегося в системе давления часть жидкости и содержащийся в ней воздух выйдут через шланг в банку с жидкостью.

И так, плавно отпуская и резко нажимая педаль сцепления, прокачивайте систему до тех пор, пока из шланга продолжают выходить пузырьки воздуха. Во время прокачки периодически добавляйте рабочую жидкость в питательный бачок, чтобы ее уровень не снижался более чем на 2/3 от нормального. По окончании прокачки добавьте рабочую жидкость в питательный бачок до нормального уровня. Удерживая педаль нажатой, заверните до отказа клапан выпуска воздуха, снимите с его головки шланг, наденьте на головку клапана защитный колпачок.


405. Жидкость для гидропривода ядовита, будьте осторожны в обращении с ней. После работ с жидкостью для гидропривода хорошенько, с мылом вымойте руки.

Жидкость, выпущенную из гидравлического привода сцепления прокачкой, можно вновь заливать в питательный бачок только после того, как она отстоится, и тщательно профильтровав ее.

406. Подтекание рабочей жидкости из гидропривода также проявляется неполным выключением сцепления.

Осмотрите (при нажатой до упора педали сцепления) места соединения шланга с бачком и главным цилиндром, трубки с главным и рабочим цилиндрами. При подтекании соединения подтяните, а поврежденные детали замените.

407. Жидкость для гидросистемы временно можно заменить тосолом.

Если в дороге случилась беда и вся жидкость вытекла, замените ее подручным охлаждающим средством. По приезде промойте гидросистему тормозной жидкостью и залейте новую жидкость.
Кроме того, необязательно использовать одну и ту же тормозную жидкость в приводе сцепления (например, всегда «Неву» для «Жигулей»). Для дисковых тормозов тип тормозной жидкости важен, а сцепление может неплохо работать и не на своей жидкости.

Замена манжет в цилиндрах гидропривода выключения сцепления

408. При проверке выявлена утечка жидкости из рабочего цилиндра гидропривода сцепления; снимите его с автомобиля.

Для этого слейте рабочую жидкость (отверните штуцер цилиндра и держите педаль нажатой, пока вся жидкость не уйдет из гидравлической системы), отверните винты крепления корпуса цилиндра, подводящую трубку, толкатель и пружину.
Для разборки рабочего цилиндра с его корпуса нужно снять защитный колпачок, толкатель и поршень.
Для замены поврежденных манжет, или уплот-нительных прокладок, придется разобрать также поршень, сняв стопорное кольцо, шайбу и пружину. Детали, если нужно, промойте спиртом или свежей тормозной жидкостью.
Манжеты замените; если на зеркале рабочего цилиндра есть раковины или риски, то и его замените. Проверьте, нет ли подтеканий и установите цилиндр на место. После заправки гидропривода рабочей жидкостью прокачайте его.

409. При утечке рабочей жидкости из главного цилиндра замените манжеты, промойте рабочие детали узла, проверьте зеркало цилиндра.

Подтекание обычно происходит вследствие нарушения герметичности главного цилиндра.
Для снятия цилиндра слейте рабочую жидкость (см. предыдущий совет), отверните гайки, крепящие его к кронштейну педалей, и снимите шланг, соединяющий цилиндр с бачком.
Разборку цилиндра производят в следующей последовательности: снимите резиновый колпачок, стопорное кольцо, поршень, уплотнитель-ное кольцо, кольцевой плавающий клапан поршня и пружину.
Детали промойте спиртом или свежей тормозной жидкостью и осмотрите на износ. Манжеты, если нужно, замените. Если на зеркале цилиндра заметны глубокие риски или задиры, замените и его.

Неодновременность нажатия подшипников на рычаги

410. При неодновременном нажатии подшипника выключения сцепления на внутренние концы рычагов сцепление также выключается не полностью.

Нажимной диск одной стороной при выключении сцепления будет прижиматься к ведомому диску.
Для устранения неисправности отрегулируйте рычаги сцепления так, чтобы они располагались в одной плоскости, с помощью винтов на концах рычагов или гаек на нажимном диске либо заменив неисправные детали.

411. Ни одна из вышеупомянутых неисправностей не обнаружена, а сцепление полностью не выключается.

В старых автомобилях возможен перекос или коробление ведомого диска. Устранить его можно на СТО.

Сцепление включается резко

412. Такая неисправность может быть обусловлена по меньшей мере четырьмя неприятными причинами.

Резкое включение сцепления при плавном отпускании педали может произойти при ослаблении заклепок, с помощью которых ведомый диск крепится к ступице, или при ослаблении крепления фрикционных накладок к самому диску. В этом случае при трогании автомобиля будут рывки и удары в трансмиссии.
Рывками трогается с места автомобиль и при износе шлицев ступицы ведомого диска сцепления.
Третьей возможной причиной является заедание выжимного подшипника на направляющей втулке коробки передач.
Наконец, сильные рывки и вибрация при трогании автомобиля вызываются также износом демпферного устройства и гасителей крутильных колебаний.
Все эти неисправности слишком сложны, чтобы их можно было устранить самостоятельно.

Сцепление включается с шумом

413. Для устранения шума при работе сцепления в первую очередь следует проверить и подтянуть крепление двигателя с коробкой передач.

Болты крепления двигателя с коробкой передач должны быть затянуты до отказа.

414. Шум при выключении сцепления вызван неисправностью подшипника.

Если подшипник неисправен, замените его (лучше на СТО, поскольку для замены необходимо снять коробку передач, что довольно сложно).

415. Шум от заедания шарнирных сочленений привода сцепления устраняют смазкой или заменой изношенных деталей.

Случается такая неисправность нечасто. Иногда шум возникает из-за дрожания педали в начальный период выключения сцепления, иногда — из-за поломки или ослабления пружины, а еще реже — по причине заедания валиков и тяг привода выключения сцепления.

Трудно выжать сцепление

416. При разгоне на высоких оборотах двигателя невозможно выжать сцепление для переключения передач.

Возможно, лопнула или оторвалась одна из пластин, соединяющих упорный фланец с кожухом сцепления, из-за чего перекашивается фланец. Такое очень редко, но случается, например, при пробуксовке автомобиля. Здесь надо менять корзину сцепления.

Здравствуйте, уважаемые автомобилисты! Представьте себе ситуацию, только представьте, не хотелось бы, чтобы она в реале произошла с вами. Итак, светофор, вы остановились, и вдруг ваш автомобиль начинает самостоятельное движение.

Или наоборот. Тот же самый светофор, уже зелёный, все соседние авто двинулись по своим делам, а вы не можете начать движение, вроде и передача включена, и двигатель работает, а машина не едет.

Да, вот это и есть, неисправности сцепления. Вернее, всего две из них. Первый случай – это когда «ведет сцепление», т.е. ведомый диск не должен иметь сцепления с маховиком, так как сцепление отсоединено, но контакт остается. Второй случай – пробуксовывает сцепление. Из-за износа накладок ведомого диска, поэтому он не обеспечивает связи с маховиком и происходит пробуксовка сцепления.

О чём сцепление «говорит» водителю

Как правило, практически любая неисправность двигателя, коробки передач или , не происходит внезапно. О необходимости проведения диагностики и обслуживания какого-либо агрегата или механизма, автомобиль заранее предупреждает водителя.

А уж задача водителя – знать, о чем ему «говорит», в нашем случае, сцепление. Нехарактерные звуки, вибрация, запах, говорят о том, что скоро возникнут проблемы со сцеплением.

  • шум сцепления должен насторожить водителя. И если шум при выжатом сцеплении прекращается, то это предупреждение о том, что пора морально себя готовить к замене выжимного подшипника.
  • горит сцепление, как правило, из-за неквалифицированных действий водителя. Резкое включение сцепления при , первая причина того, что вы слышите запах гари. Других причин, кроме неправильных действий водителя, если сцепление сгорело, быть не может.

Для того, чтобы неисправности сцепления не заставали вас врасплох, специалисты рекомендуют, с учетом требований производителя по , если другое не указано: замену ведомого диска проводить при 80 тыс.км. пробега.

Характерные неисправности сцепления

Рассмотрим типичные неисправности сцепления, которые уже неоднократно подтверждались, независимо от того, какой у вас автомобиль: Фольсваген или Жигули. Законы физики и механики, одинаково распространяются на детали сцепления, независимо от модели авто.

Не выключается сцепление (педаль отжата, но рычаг переключения передач не перемещается свободно)

  • ведомый диск загрязнен маслом, деформирован;
  • потеря упругости дефрагменной пружины;
  • происходит утечка в гидравлике;
  • недостаточный ход педали. Требуется .

Пробуксовка сцепления (обороты двигателя увеличивается, скорость движения остается прежней)

  • износ ведомого диска;
  • деформация маховика;
  • неисправности в гидравлической системе.

Вибрация при включении сцепления

  • масло на ведомом диске;
  • ослабление крепления двигателя, либо коробки передач ;
  • деформация нажимного диска;
  • деформация накладок сцепления либо ослабление заклепок на накладках.

Сцепление включено (педаль отпущена, и раздаются: стук или визжащие звуки)

  • нарушена регулировка педали сцепления;
  • требуется смазка подшипника на вале КПП;
  • износ направляющей втулки;
  • трещина на ведомом диске.

Педаль сцепления не возвращается в верхнее положение. Заедают рычаги или тяги привода сцепления, либо подшипники выключения сцепления.

Естественно, это лишь типичные неисправности и их причины. Полную картину состояния сцепления вашего авто, при появлении каких-либо нештатных стуков, запах гари, сможет нарисовать лишь полная диагностика механизма сцепления.

Важно понимать, что от того, как квалифицированно вы эксплуатируете сцепление и выбираете правильный режим движения, зависит срок службы сцепления вашего авто.

Удачи вам при эксплуатации сцепления и во время движения.

Неполное выключение сцепления
Сцепление «ведет»: не включаются или включаются с трудом передачи переднего хода, передача заднего хода включается с треском.
Неправильно установлен зазор.
Ведомый диск сцепления деформирован или поврежден.
Усталость пружины диафрагмы.
Сломан, заедает или поврежден трос или рычажная передача.
Утечка жидкости из гидравлической системы сцепления.
Воздух в гидравлической системе сцепления.
Малый ход педали.
Повреждена манжета поршня в рабочем цилиндре.
Недостаточно смазки на направляющей втулке подшипника.

Неполное включение сцепления
Сцепление буксует: ощущается специфический запах горелых фрикционных накладок, наблюдаются замедленный разгон, падение скорости движения, замедленное преодоление подъемов.
Ведомый диск сцепления не приработан.
Пружина диафрагмы ослабла или повреждена.
Износ сопрягаемой поверхности маховика.
Заедает трос сцепления.
Ослабление нажимных пружин.

Чрезмерный износ фрикционных накладок, поверхности маховика и нажимного диска.
Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты.

Вибрация при включении
Неплотно закреплены двигатель или коробка передач.
Изношены шлицы на первичном валу коробки передач.
Изношен нажимной диск или маховик.
Усталость диафрагменной пружины.
Накладки сцепления покоробились.
Разболтаны заклепки накладок.
Замасливание фрикционных накладок ведомого диска.
Износ фрикционных накладок.
Заедание ступицы ведомого диска на шлицах первичного вала.
Неодинаковая регулировка рычагов нажимного диска.
Потеря упругости пластинчатых пружин ведомого диска.

Вибрация и шумы в трансмиссии при движении
Неправильно установлен свободный ход педали.
Разболтаны заклепки сцепления.
Треснул ведомый диск сцепления.
Усталость пружин ведомого диска.

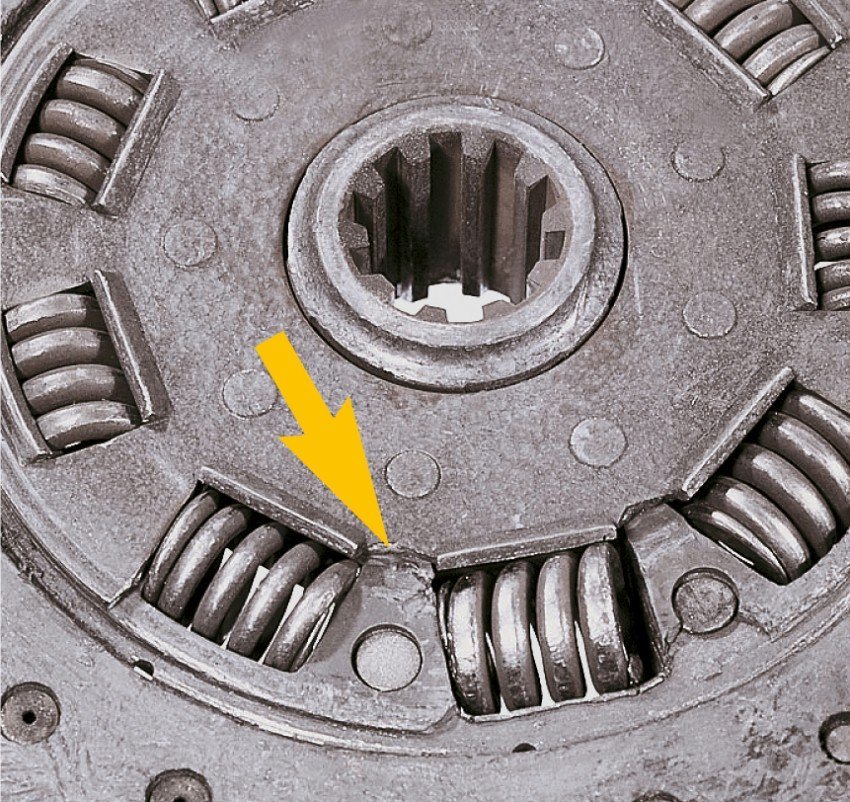

Поломка или износ деталей демпферного устройства ведомого диска.

Повышенный шум при выключении сцепления
Изношен или поврежден выжимной подшипник.
Повреждены штифты диафрагмы выжимного подшипника.
Износ переднего подшипника первичного вала коробки передач.

Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера ведомого диска.
Поломка, снижение упругости или соскакивание оттяжной пружины вилки выключения сцепления.
Поломка пластин, соединяющих нажимной диск с кожухом.

При выключении педаль сцепления остается прижатой к полу
Заедает привод или выжимной подшипник.

Писк и шум в сцеплении при работающем двигателе
Выход из строя выжимного подшипника.

Скрип при нажатии на педаль сцепления при неработающем двигателе
Отсутствует смазка или износились втулки оси педали сцепления.

Выключение сцепления происходит только при резком нажатии на педаль, при плавном нажатии педаль легко доходит до упора в пол, а сцепление не выключается.
Загрязнение или большой износ зеркала главного цилиндра.
Большой износ манжеты поршня главного цилиндра.
Понижение уровня жидкости в бачке главного цилиндра выключения сцепления.
Износ или затвердение манжеты поршня рабочего цилиндра и подтекание жидкости.
Нарушение герметичности соединения трубопровода с главным и рабочим цилиндрами и подтекание жидкости.

Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала.
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска.
Заедание в механизме привода выключения сцепления.
Повышенный износ фрикционных накладок ведомого диска.
Ослабление заклепок фрикционных накладок ведомого диска.
Повреждение поверхности или коробление нажимного диска.

Неправильная регулировка, чрезмерный износ элементов сцепления могут привести к выходу из строя всего узла. Рассмотри, что имеется в виду, когда говорят «ведет сцепление», а также в каких случаях неисправность можно устранить своими руками.

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

ЧТО ЗНАЧИТ «ВЕДЕТ»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

СИМПТОМЫ

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Затрудненное переключение передач может быть связано и с неисправностью КПП, что также следует учитывать при диагностике.

Причины

РЕМОНТ СВОИМИ РУКАМИ

Если на вашем автомобиле ведет сцепление, первым делом необходимо проверить величину свободного хода педали. Обычно этот параметр не превышает несколько миллиметров. Процесс настройки заключается в смещении регулировочной гайки и не требует особых слесарных навыков. Точное значение, а также процесс регулировки описаны в руководстве по эксплуатации и ремонту вашего автомобиля. Также рекомендуем прочитать статью о том, как отрегулировать свободный ход педали сцепления своими руками.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцеплениянельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

Сцепление – важный элемент в механизме движения автомобиля. Его основные задачи: передавать момент движения от двигателя к колесам, кратковременный разрыв этой передачи во время отжатия педали сцепления. От качества его работы зависит ровный старт автомобиля, расход топлива.

Если машина новая, то особенно важно уделять внимание состоянию коробки переключения передач. Привод сцепления надо проверить, проехав первые 2000 км. Отрегулируйте его при необходимости. При работающем двигателе выжмите сцепление, прислушайтесь, как изменяется шум двигателя. Только при этом положении сцепления можно определить правильность его отключения. Появление новых необычных звуков означает наличие неисправностей в подшипнике выключения. Подшипник выключения сцепления надо проверять каждые 15000 км пробега на слух.


Если вы неопытный водитель, все равно разберитесь в принципе функционирования сцепления автомобиля, каким бы сложным оно не казалось. Надо знать его предназначение и устройство, механизм сцепления и разъединения двигателя и коробки передач, как при этом обеспечивается защита двигателя от резких нагрузок. Для включения сцепления отпустите педаль. При этом на нажимной диск начинают давить пружины. Ведущий диск оказывается прижатым к диску сцепления, а тот уже к маховику. Вся система, оба диска и маховик движутся одновременно, крутящий момент передается к колесу от двигателя за счет работы сил трения, через детали трансмиссии.


Для выключения сцепления нажмите на крайнюю слева педаль. Ее полный ход около 140 мм. При правильной регулировке свободный ход педали не более 35 мм. Для начала движения надо включить сцепление. Весь процесс состоит из нескольких этапов. Вначале передача включена, педаль сцепления нажата.


Начинает действовать система привода. Выжимной подшипник прижимает выжимные пружины, поверхность нажимного диска отходит на 1,4-1,7 мм от диска сцепления. Диск освобожден, и хотя двигатель работает, он не передает крутящий момент, вал коробки передач заканчивает вращение. Теперь сцепление выключено и можно переключать передачи, можно тормозить.


Теперь педаль сцепления медленно отпустите. Воздействием возвратных пружин она вернется к исходному положению. Включается механизм сцепления, нажимной диск медленно прижмет ведомый диск к маховику.


Сцепление – самая загруженная система машины, поэтому через определенное время начинают возникать проблемы с переключением скоростей. Необходимо сразу, не откладывая, решить эту проблему. Для уточнения износа сцепления надо осмотреть ведомый диск. Если он перекошен, то заменить.


Выключать сцепление, то есть нажимать педаль, нужно максимально плавно, не отпускать резко. Вообще все три этапа выполняются без рывков, постепенно. Иначе автомобиль дергается, и двигатель может заглохнуть. Если у педали слишком свободный ход, сцепление выключается не полностью, надо его отрегулировать. Проверяйте в системе уровень тормозной жидкости хотя бы один раз в месяц, нажатие на педаль сцепления бесполезно при отсутствии жидкости.

Сцепление газели ведет, возможные причины возникновение и их устранение. — Трансмиссия

Если сцепление на автомобиле ведет (не разъединяется), то скорее всего причина этой неисправности связана непосредственно с системой его выключения, а также возможно с отсутствием вращения подшипника коленчатого вала.

Рекомендуется при этом проверить:
Соблюдены ли при установке сцепления все обязательные рекомендации инструкции. Провести проверку системы выключения сцепления.

Ниже описаны основные причины когда возникает неисправности.

Чрезмерное боковое биение диска.

Причина возникновения:

  • Искривление диска сцепления возникло при его перевозке или во время его монтажа на автомобиль.
  • Биения диска сильно превышает допустимый порог в 0,5 мм.

В результате:

  • Отжатие нажимного диска не достаточное и обеспечивает полное разъединение сцепления.

Рекомендуется:

  • При установке нового диска проверить его на наличие бокового биения специальным устройством.


Много ржавчины на шлицах ступицы.

Причина возникновения:

  • При сборке и установке сцепления не была нанесена специальная смазка согласно с инструкции.

В результате:

  • Диск  не скользит надлежащим образом по валу коробки передач и фрикционная накладка не до конца соприкасается с поверхностью маховика.
  • Поначалу сцепление только дергаться.

Рекомендуется:

  • Использовать оригинальную смазку фирмы SACHS.


Повреждение зубцов профиля ступицы



Причина возникновения:

  • Во время монтажа сцепления было применено слишком большое усилие для соединении вала коробки передач и ступицы сцепления.

В результате:

  • Поврежден профиль и диск сцепления плохо скользит на валу коробки.

Рекомендуется:

  • При монтаже сцепления проводить центрирование диска с помощь специального инструмента! С осторожность производить установку вала коробки передач не прилагая больших усилий.






Причина возникновения:

  • При монтаже сцепления был допущен сильный удар валом коробки о ступицу диска.
  • Сильный перегрев сцепления, в этом случае детали будут имеют следы синего цвета что означает их перегрев .


В результате:

  • Недостаточное отжатие нажимного диска для нормального разъединения сцепления.


Рекомендуется:

  • При монтаже применять специальный инструмент и заменить поврежденный диск.


Повреждение и поломка пружин накладки или ведомого диска.



Причины возникновения:

  • Угловое или параллельное смещение.
  • Коробка передач и возможно двигатель отпущены. Разлом произошел вследствие чрезмерного действия рычага выжимного подшипника.


В результате:

  • Диск сцепления совершает чрезмерное боковое биение.


Поломка торсионных пружин.




Причины возникновения:

  • Езда при низких оборотах двигателя. Вождение на высоких передачах при малой скорости и с большой нагрузкой.
  • Неравномерность работы двигателя.


В результате:

  • Осколки попадают наружу и заклиниваются в накладках.


Разломы и трещины на фрикционных накладках.




Причины возникновения:

  • Езда на высокой скорости, с не до конца опущенной педалью сцепления и на низкой передаче приводит к чрезмерной частоте вращения диска и его разрушению.
  • Переключение передач с высокой на низкую на большой скорости.


В результате:

  • Обломки накладки клинят в маховике или корпусе диска нажимного.


Примечание:

  • Обороты вращения фрикционных накладок превышает обороты вращения двигателя в 1,7 – 2 раза. Перегретые фрикционные накладки трескаются ещё на ранней стадии эксплуатации.


Сточенные или сколотые концы мембранной пружины



Причины возникновения:

  • Плохое центрирование двигателя с коробкой передач.
  • Направляющая труба выжимного подшипника имеет искривление.


В результате:

  • Происходит постоянный зацеп выжимного подшипника и концов мембранной пружины вследствие чего концы её стачиваются.

.
Перегрев нажимного диска и разлом его.






Причины возникновения:

  • Постоянные пробуксовки сцепления. Слишком слабое нажатие на сцепление.
  • Засаливание или замасливание.
  • Чрезмерное углубление в маховике при доработке.


В результате:

  • Недостаточное отжатие нажимного диска  следствии чего перегрев и разрушение.

Источник материала: SACHS


  • сцепление
  • 1

    Ведет сцепление на холодном двигателе

    В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода.

    В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу.

    За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

    В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

    При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются.

    Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку».

    При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

    Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

    При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

    Какие неисправности могут возникнуть при работе сцепления?

    Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт».

    При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

    Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение.

    При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

    Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

    Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

    Из-за чего возникают неисправности сцепления?

    Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

    Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

    Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.

    Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износ
    Постоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.

    Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.

    Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.

    • Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.
    •  Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.

    В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.

    Есть ли не совсем типичные примеры неисправности сцепления?

    Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.

    В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места.

    Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление.

    К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.

    Сцепление отчаянно буксует, а снятый диск – практически без следов износа!

    А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.

    Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.

     Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.

    Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала.

    Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.

    Третий случай – пожалуй, наиболее нетипичный.

    При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.

    При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались.

    Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу.

    Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.

    Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.

    Как избежать проблем со сцеплением?

    Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать».

    Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее.

    Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины.

    Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.

    Все основные признаки неисправности сцепления и их причины

    05.01.201905.01.2019

    Добрый день. В сегодняшней статье я расскажу все признаки неисправности сцепления и разберу причины их возникновения. Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

    Устройство и принцип работы сцепления

    Прежде чем рассматривать неисправности сцепления давайте попробуем разобраться как оно работает. Наглядно работу сцепления можно посмотреть на этом видео:

    Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

    Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

    На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

    Устройство сцепления на автомобиле:

    • Расшифровка изображения.
    • 1 — Направляющая выжимного подшипника.
    • 2 — Первичный вал МКПП.
    • 3- регулировочная скоба задающая свободный ход.
    • 4,5 — вилка сцепления.
    • 6 — корзина сцепления.
    • 7 — ведомый диск сцепления.
    • 8 — маховик двигателя.
    • 9 — педаль сцепления.
    • Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

    Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).

    Все признаки неисправности сцепления

    Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.

    При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу

    Это самая честная неисправность. Происходит она при повреждении привода сцепления.

    — порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

    — протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

    Запах паленых накладок

    Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

    Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

    Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

    Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

    Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

    При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают

    1. Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.
    2. Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.
    3. Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

    При нажатии на педаль сцепления слышен гул, шум или скрежет

    Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

    С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики. Также важно понимать, есть вероятность, что подшипник полностью заклинит.

    • Гарантированное решение проблемы — замена выжимного подшипника.
    • Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.
    • Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника.

    Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

    Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

    Вибрации при трогании с места и/или при переключении скоростей

    Про это у нас на сайте есть отдельная статья.

    Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

    1. Или частично разрушаются фрикционные накладки:
    2. Бывает, что трескается сама корзина сцепления:
    3. Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

    Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

    Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

    Передачи переключаются с большим усилием, при их переключении слышен скрежет

    Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

    Причиной этому может быть:

    • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
    • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
    • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
    • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

    Заключение

    Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

    Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления.

    Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

    Не включаются скорости на холодную ч.2 (Замена сцепления) — Peugeot 308, 1.6 л., 2010 года на DRIVE2

    Не включаются скорости на холодную ч.1.Напомню, что у меня после завода ДВС ни в какую не хотели включаться скорости, но если заводить с выжатым сцеплением, то после скорости включались. Так-же при движении, часто не хотели выключаться чётные скорости (если перед этим тормозил двигателем) и не включалась 1-я. При трогание, иногда слышен был звук, как буд-то что-то пробуксовывает.Так-же были проведены следующие эксперименты:1) Оставил авто на ночь на 1-ой скорости, утром при заводе двигателя с выжатым сцеплением, но включенной скоростью, авто чуть дёрнулось вперёд — походу после длительных стоянок диск прилипал к корзине, а при заводе с выжатым сцеплением — его срывает;2) Вывесили одно из ведущих колёс, включил скорость, отпустил сцепление — колесо закрутилось, выключил сцепление, нажал тормоз — колесо остановилось, после отпустил тормоз — колесо закрутилось, при том, что сцепление было выключено. Т.е. как будто-бы сцепление иногда недовыключается.

    3) При классических проверках сцепления: бросить сцепление на 3-й скорости, нажать тапку в пол при подъёме в гору и т.д. неисправность сцепления не проявилась.

    Ни кто из спецов не мог точно сказать в чём неисправность, в коробке или сцеплении, типа симптомы нетривиальные.

    После долгих раздумий и метаний, было принято решение поменять сцепление.Записался в сервис к бывшим офицалам Ситроена (типа дилер обанкротился, а сервис и оборудование осталось), почему к ним, потому что все запчасти у них в наличии есть и соответственно можно менять, только то что нужно, да и цены приемлемые.

    Перед непосредственной заменой сцепления попросил спеца данного сервиса, прокатиться и вынести свой вердикт, Прокатились с ним, скорости переключались ужасно — их закусывало, и он выдал: сцеплению максимум ещё тысяч 10, но оно тут не причём, дело в коробке, я совсем расстроился и немного да-же засомневался менять сцепление, но всё таки решился (что зря отгул что ли брал).

    Поменяли можно сказать всё комплект сцепления (sacsh), вилку, направляющую, промежуточный подшипник, и о чудо скорости и на холодную и при движении стали включаться нормально, присутствует конечно лёгкое сопротивление при включении скоростей (как буд-то при включении цепляется за что-то), но скорости включаются чётко ни чё не закусывает, либо так и должно быть (не помню как с новья было), либо синхронизаторы действительно немного поизносились (но оно тоге не стоит чтобы лезсть к МКПП). Результатом я доволен.

    Ну конечно не без косяков: после того как отъехал от сервиса почувствовал, что отсутствуют тормоза, педаль жёсткая, открыл капот — услышал подсасывающий звук, смотрю патрубок к вакумнику не подключен — подключил, тормоза вернулись.

    Цена вопроса: 22 710 ₽ Пробег: 91 700 км

    Причины почему сцепление пропадает

    Сцепление в автомобиле выполняет функцию передачи крутящего момента от мотора на коробку передач. Причем не просто передачи, а с возможностью плавно, с минимальными рывками «разъединять» двигатель и трансмиссию. Ввиду загруженности и относительно сложной конструкции, сцепление нередко начинает работать неправильно или вовсе отказывает.

    Разберемся в причинах, почему пропадает сцепление, а также рассмотрим некоторые простые варианты самостоятельной диагностики этой проблемы.

    Что подразумевается под понятием «пропало сцепление»

    Само определение «пропало сцепление» трактуется двояко.

    В среде рядовых автомобилистов обычно это понятие означает, что при нажатии на педаль сцепления трансмиссия с двигателем не рассоединяются. То есть после выжима педали невозможно или сложно включить передачу.

    Шестерни коробки при выжатой педали и попытке включить передачу издают характерный скрежет, но передача не включается.

    При этом педаль сцепления при нажатии «проваливается» без привычного сопротивления или, наоборот, теряет подвижность.

    Другая трактовка понятия «пропало сцепление» подразумевает явление, при котором при включенной передаче авто остается неподвижным или двигается неестественно медленно с плавающими около красной зоны тахометра оборотами мотора.

    Если сказать более точно, то получится что-то вроде «пропало сцепление между двигателем и коробкой передач». Жмете на газ, мотор ревет, но машина или не едет, или едет медленно. То есть, крутящий момент частично или полностью перестал передаваться на трансмиссию.

    Иногда это явление называют «буксующим сцеплением».

    Почему пропадает сцепление

    Рассмотрим основные причины, почему пропадает сцепление. Начнем с варианта, когда трансмиссия не разъединяется с двигателем при попытке нажатия на педаль.

    1. Нарушена герметичность гидравлики. Первым делом проверяем уровень жидкости в расширительном бачке. Если уровень критично низкий или жидкость отсутствует — осматриваем системы на наличие утечек.
    2. Порвался трос на механическом приводе сцепления. Если резко пропало сцепление, и в вашем автомобиле механический привод — велика вероятность, что оборвался трос. В этом случае нужно визуально проверить целостность приводного троса.
    3. Повреждены манжеты главного или рабочего цилиндра сцепления. При нажатии на педаль жидкость будет просто перетекать внутри одного из цилиндров без создания усилия. Но в расширительном бачке уровень жидкости может быть в норме. Диагностика этой неисправности требует демонтажа цилиндра и его разборки.
    4. Нарушилась регулировка привода. Это касается сцепления с механическим приводом и / или с вилкой. Иногда выдвижения штока рабочего цилиндра или натяжения троса не хватает для полноценного выжима. В этом случае потребуется регулировка привода сцепления.
    5. Погнулась или сломалась вилка сцепления. Если резко на ходу пропало сцепление после нажатия на педаль — причиной может быть повреждение вилки. Актуально для автомобилей, у которых выжимной подшипник не спарен с цилиндром.
    6. Обломались или критически просели лепестки на нажимном диске. Такая поломка диагностируется только после демонтажа КПП и осмотра корзины сцепления.

    Разберем случаи, когда под понятием «пропало сцепление» подразумеваются сбои в передаче крутящего момента от двигателя на коробку передач.

    1. Механический износ фрикционных накладок ведомого диска. Снижается коэффициент сцепления между дисками сцепления, что ведет к их пробуксовке.
    2. Потеря жесткости у диафрагменной пружины нажимного диска. Фрикционный (ведомый) диск плохо прижимается к маховику, что приводит к буксованию сцепления.

    В первых двух случаях нередко неисправность сопровождается запахом гари фрикционного материала ведомого диска, который появляется от трения на высокой скорости. Обычно сцепление пропадает на скорости, при подъеме в гору или при перегазовках. Двигатель работает на заметно более высоких для выбранной передачи оборотах. Причем обороты часто плавают, а машина дергается.

    1. Проблемы с приводом. При неправильной работе привода сцепления (или некорректной регулировке) выжимной подшипник может подпирать лепестки нажимного диска. В этом случае прижимное усилие станет ниже нормы и сцепление начнет буксовать. В гидравлической версии привода наблюдается такая тенденция, что чаще сцепление пропадает на холодную (или хуже работает в холодное время года). Рабочая жидкость на морозе более вязкая, а дефектная система спуска давления при отпускании педали работает в этом случае особенно плохо. То есть, сцепление остается частично «выжатым» даже при отпущенной педали. Если выжимной подшипник подпирается в механической версии привода, взаимное буксование дисков наблюдается независимо от температуры окружающей среды.

    В любом случае, проблемы со сцеплением следует решать как можно быстрее, а лучше — сразу после их проявления. Ведь эта система критически важна, и ее отказ обездвижит автомобиль.

    Запасные части для сцепления российских и импортных авто по невысокой цене в широком ассортименте представлены в интернет-магазине TopDetal.ru.

    Сцепление «ведет», причины неисправности

    Сцепление «ведет» признаки и причины неисправностиСцепление «ведет» признаки и причины неисправности

    Под термином сцепление «ведет» понимается, что сцепление не полностью выключается при нажатии на его педаль. При отпущенной педали сцепления оно постоянно включено.

    Признаки неисправности: «сцепление ведет»

    После нажатия на педаль, усилие передается через тросик и вилку на выжимной подшипник, который давит на лепестки нажимной пружины «корзины». Пружина воздействует на ведущий диск, который перестает прижимать ведомый к рабочей поверхности маховика. Передача крутящего момента от двигателя на коробку передач прерывается. Можно переключать передачи. См. фото в начале статьи.

    В случае, если ведомый диск по каким-то причинам недостаточно отошел от маховика переключение передних передач будет затруднено, а задняя вообще может включаться с хрустом и треском. Рассмотрим причины этой неисправности (сцепление ведет) на примере сцепления автомобиля ВАЗ 21093.

    Причины неисправности «сцепление ведет»

    Привод сцепления не отрегулирован

    Полный рабочий ход педали недостаточен. Педаль сцепления находится ниже педали тормоза. Необходимо отрегулировать привод, чтобы ее рабочий ход составлял 12,5 – 13,5 см, и она находилась приблизительно на уровне с педалью тормоза.

    Регулировка привода сцепления ВАЗ 21093 при помощи двух рожковых ключейРегулировка привода сцепления ВАЗ 21093 при помощи двух рожковых ключей

    Заедание тросика привода в оболочке

    Со временем, тросик привода может износится, имеющиеся в нем проволоки разлохмачиваются, что сильно затрудняет его перемещение в оболочке. В итоге при нажатии на педаль сцепление полностью не выключается (ведет).

    Неисправен ведомый диск

    Ведомый диск сцепления может быть покороблен (торцевое биение его более 0,5 мм). Ступица ведомого диска может заедать на шлицах первичного вала, если они сильно загрязнены или изношены. В любом случае ведомый диск не будет отходить от маховика на необходимый зазор.

    Ведомый диск сцепления автомобиля ВАЗ 21093Ведомый диск сцепления автомобиля ВАЗ 21093

    Неисправен маховик или нажимной (ведущий) диск корзины

    Сильные задиры на рабочих поверхностях маховика или ведущего диска могут препятствовать свободному вращению ведомого диска.

    Корзина сцепления автомобиля ВАЗ 21093Корзина сцепления автомобиля ВАЗ 21093

    Неисправна нажимная демпферная пружина «корзины» сцепления

    Сильный износ концов лепестков пружины в месте контакта их с выжимным подшипником.

    Демпферная пружина сцепленияДемпферная пружина сцепления

    Примечания и дополнения

    В ряде случаев затрудненное переключение передач на автомобиле ВАЗ 21093 может быть вызвано по причинам не связанным с сцеплением. Например, поломка, деформация, неправильная регулировка элементов привода механизма переключения передач.

    Совет для СТО по проблеме с разъединением сцепления

    Внимание!

    Наши советы по установке носят рекомендательный характер. Данный документ является общей рекомендацией. Соблюдайте соответствующие руководства по установке и эксплуатации автопроизводителя, а также содержащиеся в них указания и предписания по технике безопасности! Все работы должны выполнять только квалифицированные специалисты! Использованные фотоматериалы и описания носят обобщенный характер и могут отличаться в зависимости от автопроизводителя.

    Причины


    Если сцепление не разъединяется, причиной тому не всегда является его поломка. Часто сцепление не разъединяется исправно по причине сбоя системы выключения сцепления (выжимного подшипника, рабочего цилиндра, рычага сцепления), блокировки опорного подшипника или несоблюдения важных требований к установке деталей.

    Провести проверку:

    • Соблюдения всех профессиональных требований к установке деталей. См. совет SACHS для СТО: Установка сцепления
    • Износа деталей системы выключения сцепления
      • кабели, гидравлика, шарнирные узлы
      • Наладки оборудования

    Боковое биение ведомого диска превышено


    Причина

    • Деформация во время транспортировки или установки
    • Превышение допустимого параметра бокового биения в 0,5 мм

    Последствия

    Установленного параметра хода нажимного диска недостаточно для полного разъединения.

    Комментарий

    Всегда проверяйте величину бокового биения ведомого диска перед установкой.

    Избыточное боковое биение ведомого диска сцепления

    Коррозия на профиле ступицы


    Причина

    • Отсутствие или неправильное нанесение консистентной смазки во время установки
    • Загрязнение поверхностей трения вследствие ненадлежащей транспортировки

    Последствия

    Ход ведомого диска по первичному валу блокируется. Накладка сцепления соприкасается с поверхностью трения на маховике.

    Комментарий

    На ранних стадиях заметны рывки. Применяйте только высокоэффективные смазочные материалы, SACHS № 4200 080 050.

    Фрикционная коррозия на профиле ступицы

    Повреждение профиля ступицы


    Причина

    • Во время установки первичный вал и ступица диска сцепления были прижаты друг к другу.
    • Избыточное угловое перемещение во время установки коробки передач.

    Последствия

    Сцепление плохо разъединяется, так как ход ведомого диска по первичному валу блокируется.

    Комментарий

    • Во время установки проведите центровку диска сцепления с помощью предназначенных для этого инструментов.
    • Избегайте чрезмерного передвижения коробки передач вверх, вниз или в стороны во время установки.

    Повреждение профиля ступицы

    Изгиб ведомого диска


    Причина

    • Во время установки первичный вал был прижат к ступице диска сцепления.
    • Деформация вследствие значительного перегрева (металлические детали приобрели синий оттенок).

    Последствия

    Не происходит разъединения сцепления, так как предусмотренный ход нажимного диска недостаточен.

    Изгиб (выгнутость) ведомого диска

    Трещины на пружинах сцепления или ведущем диске сцепления


    Причина

    • Снижение оборотов двигателя или понижение передачи во время нахождения первичного вала в ступице диска сцепления приводит к появлению трещин из-за возникающего эффекта рычага.
    • Параллельное или угловое смещение

    Последствия

    Боковое биение ведомого диска превышено

    Примечание

    • Избегайте чрезмерного передвижения коробки передач вверх, вниз или в стороны во время установки.
    • Спускать коробку передач во время демонтажа или установки можно только в случае, когда первичный вал не находится внутри диска сцепления.

    Трещины на пружинах сцепления или ведущем диске сцепления

    Износ / появление неровностей на профиле ступицы


    Причина

    • Картер сцепления и фланец картера двигателя не отцентрованы, биение из-за углового или параллельного смещения
    • Отсутствует опорный подшипник
    • Первичный вал имеет слишком большой люфт или не направляется

    Последствия

    • Ступица прижата или наклонена к первичному валу
    • Сильный износ профиля ступицы

    Комментарий

    Это также может вызывать появление шумов.

    Износ / появление неровностей на профиле ступицы

    Превышение частоты вращения: разрыв накладки


    Причина

    • Движение с высокой угловой скоростью крена на низкой передаче с выжатой педалью сцепления, вследствие чего ведомый диск превышает максимально допустимую частоту вращения и приводит к разрыву.
    • Ошибка при переключении на пониженную передачу (выбор слишком низкой передачи)

    Последствия

    Частицы надорванной накладки застревают в маховике или в картере нажимного диска.

    Комментарий

    При данной неисправности дело не в двигателе! Скорость, при которой разрывается накладка, превышает максимальную частоту вращения двигателя. При перегреве накладки могут рваться быстрее.

    Накладки не выдерживают слишком высокой угловой скорости крена.

    Перегрузка и разрушение торсионного демпфера


    Причина

    • Движение при включенной повышенной передаче на низкой скорости и при полной нагрузке
    • Крайне неравномерная работа двигателя
    • Износ шарниров в трансмиссии

    Последствия

    Частицы детали вылетают и застревают в накладках.

    Перегрузка и разрушение торсионного демпфера

    Тангенциальная пластинчатая пружина изогнута или деформирована


    Причина

    • Экстремальная нагрузка в связи с ошибочным переключением передачи
    • Неправильное маневрирование при буксировке
    • Эксплуатационные ошибки на испытательном стенде с беговыми барабанами
    • Люфт в трансмиссии
    • Деформация во время установки
    • Повреждение во время транспортировки

    Последствия

    Недостаточно свободный ход нажимного диска. Сцепление полностью не разъединяется.

    Тангенциальная пластинчатая пружина деформирована

    Диафрагменная пружина соприкасается с торсионным демпфером при выключении сцепления.


    Причина

    • Превышен допустимый ход муфты выключения сцепления
    • Установлен неподходящий ведомый диск
    • Ведомый диск установлен в неправильном положении

    Последствия

    Диафрагменная пружина захватывает диск сцепления.

    Комментарий

    Могут возникать шумы.

    Диафрагменная пружина соприкасается с торсионным демпфером при выключении сцепления.

    Износ концов диафрагменной пружины


    Причина

    • Слишком низкое предварительное натяжение выжимного подшипника
    • Износ привода сцепления
    • Износ или деформация направляющей втулки
    • Неточная центровка двигателя и коробки передач по отношению друг к другу.

    Последствия

    Постоянный неотцентрированный контакт выжимного подшипника с концами диафрагменной пружины превышает возможности самоцентровки деталей. Относительные движения усиливают износ всех механических деталей. Сцепление не разъединяется как следует. То же относится и к рычагам выключения сцепления.

    Стачивание концов диафрагменной пружины

    Предельный перегрев – трещина нажимного диска


    Причина

    • Постоянная пробуксовка сцепления
    • Недостаточная сила прижатия нажимного диска сцепления
    • Неисправность системы выключения сцепления, например повышенная жесткость
    • Загрязнение маслом или смазкой
    • Чрезмерная толщина маховика

    Последствия

    Недостаточно свободный ход нажимного диска.

    Комментарий

    Сильный перегрев может вызвать необратимый изгиб нажимного диска и в последствии проблемы с выключением сцепления.

    Трещина нажимного диска

    Монтажный комплект инструментов SACHS для сцепления легковых и легких коммерческих автомобилей


    Комплект специнструмента SACHS пригоден для снятия и установки обычного сцепления, сцепления с компенсацией износа (Xtend), а также для центровки диска сцепления.

    Узнать больше о монтажном комплекте инструментов SACHS

    Приборы SACHS для проверки бокового биения


    SACHS предлагает приборы для проверки бокового биения дисков сцепления диаметром от 240 мм в зависимости от того, проверяется ли сцепление легкового или грузового автомобиля.

    Узнать больше о приборах SACHS для проверки бокового биения

    Все основные признаки неисправности сцепления и их причины.

    Добрый день. В сегодняшней статье я расскажу все признаки неисправности сцепления и разберу причины их возникновения. Традиционно для нашего сайта, статья содержит множество фото и видео материалов.







    Устройство и принцип работы сцепления.

    Прежде чем рассматривать неисправности сцепления давайте попробуем разобраться как оно работает. Наглядно работу сцепления можно посмотреть на этом видео:

    Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

    Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

    На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

    Устройство сцепления на автомобиле:

    Расшифровка изображения.

    1 — Направляющая выжимного подшипника.

    2 — Первичный вал МКПП.

    3- регулировочная скоба задающая свободный ход.

    4,5 — вилка сцепления.

    6 — корзина сцепления.

    7 — ведомый диск сцепления.

    8 — маховик двигателя.

    9 — педаль сцепления.



    Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

    Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).







    Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.







    При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу.

    Это самая честная неисправность. Происходит она при повреждении привода сцепления.

    — порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

    — протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).









    Запах паленых накладок.

    Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.



    Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

    Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.



    Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

    Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.







    При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают.

    Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

    Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

    Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.







    При нажатии на педаль сцепления слышен гул, шум или скрежет.

    Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

    С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики. Также важно понимать, есть вероятность, что подшипник полностью заклинит.

    Гарантированное решение проблемы — замена выжимного подшипника.

    Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

    Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника.



    Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

    Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.







    Вибрации при трогании с места и/или при переключении скоростей.

    Про это у нас на сайте есть отдельная статья.

    Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

    Или частично разрушаются фрикционные накладки:

    Бывает, что трескается сама корзина сцепления:

    Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.



    Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

    Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.







    Передачи переключаются с большим усилием, при их переключении слышен скрежет.

    Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.



    Причиной этому может быть:

    • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
    • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
    • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
    • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).







    Заключение.

    Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

    Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.



    На этом у меня сегодня все.



    С уважением, администратор https://life-with-cars.ru

    Сцепление FAQ — рекомендации, полезные советы, диагностика, техническое обслуживание

    Главная \ FAQ \ FAQ Сцепление — рекомендации, полезные советы, диагностика, техническое обслуживание

    Диагностика неисправностей

    Для диагностики повреждений или отказов сцеплений необходима системная методика.
    Только в этом случае можно гарантировать, что будет определена и устранена истинная причина отказа.

    • Важным является точное определение причин рекламации.

    • Сначала необходимо осмотреть узел, выявляя возможные причины возникновения неисправности. Не следует сразу разбирать систему на компоненты.

    • После демонтажа поврежденных деталей анализируют картину повреждений, а также сопрягаемые детали с тем, чтобы исключить все возможные причины возникновения неисправности.

    • При монтаже изделия необходимо осуществлять все типы соответствующего контроля.



    Сцепления грузовых автомобилей

    Типы, конструкция и рабочие функции

    Сцепление с диафрагменными (мембранными) пружинами (в настоящее время находят широкое распространение). Состоит из:
    Корзина сцепления (Сбалансированная корзина с диафрагменной пружиной).
    Диск сцепления (Состоит из торсионных пружин для работы во время езды и демпферы холостого хода для работы без нагрузки. На диске установлены износостойкие фрикционные накладки).
    Выжимной подшипник (с защелкой для соединения с мембранной пружиной).

    Сцепление с винтовыми пружинами
    Усилие сжатия сцепления обеспечивается винтовыми пружинами, которые располагаются между корпусом сцепления и нажимным диском.
    Нажимной диск приводится в действие посредством мощных кулачков, расположенных в корпусе сцепления. Включение и выключение сцепления осуществляется с помощью кованых рычагов выжимного подшипника. Регулировка установки в процессе эксплуатации не допускается.



    Сцепления — рекомендации и полезные советы

    Проверка работы

    Когда сцепление разъединяется правильно?
    Для проверки правильности разъединения сцепления, его необходимо отключить во время работы двигателя на холостом ходу. Приблизительно через три секунды задний ход должен включаться бесшумно.
    Если задний ход будет включен сразу, то это неизбежно приведет к образованию шумов.

    Когда сцепление пробуксовывает?
    Для проверки пробуксовки сцепления температура сцепления должна достичь своей рабочей величины, для этого перед тестированием необходимо проехать небольшое расстояние, используя разные режимы работы сцепления.
    Снять с ручника. Установить самую высокую передачу. Из положения с выключенным сцеплением дать газ, пока не будет достигнут крутящий момент двигателя около 2.000 об/ мин. Удерживать это значение. Быстро включить сцепление. Если двигатель заглохнет, то передающий момент сцепления в порядке. С целью избегания перегрузок подобную проверку рекомендуется проводить лишь один раз.



    Техническое обслуживание

    Система выключения сцепления
    — В системе выключения сцепления, в которой конструктивно отсутствует зазор между подшипником и рычагами выключения сцепления, нужно учитывать необходимую предварительную нагрузку нажимного подшипника.
    Необходимо соблюдать ход выключения сцепления согласно инструкциям по эксплуатации.
    — В стандартных системах выключения сцепления необходимо обеспечивать зазор между подшипником и рычагами выключения сцепления от 2 до 3 мм.

    Выжимной подшипник
    — При подвижных выжимных подшипниках необходимо проверить точки контакта с вилкой привода выжимного подшипника. Выжимные подшипники с центральным приводом должны легко двигаться по оси по направляющей трубе. Направляющая труба должна быть направлена точно к центру маховика. Не смазывать выжимные подшипники со шлицевой пластиковой вставкой.

    Диски сцепления
    — Перед монтажом дисков сцепления необходимо проверить боковое биение. Отклонение не должно существенно превышать 0,5 мм.
    — Шлицы ступицы дисков сцепления необходимо смазать тонким слоем, чтобы обеспечить их свободное передвижение на вале коробки передач.
    — После смазки шлицов ступицы следует насадить диск сцепления на вал коробки передач, легко подвигать в оба направления и стереть излишки смазки.
    — Перед окончательным крепежом нажимного диска (корзины), диск сцепления необходимо отцентрировать в маховике с помощью центрирующей оправки.
    — Для двухдисковых сцеплений центрирование необходимо осуществлять с помощью профильного вала! При установке вала коробки передач в ступицу диска сцепления необходимо действовать осторожно, чтобы избежать повреждений шлицов ступицы и торсионных пружин.

    Нажимные диски (корзина сцепления)
    — Нажимные диски сцеплений имеют заводскую установку. Изменение установок не допускается! Исключение составляют двухдисковые нажимные диски с винтовыми пружинами.

    Маховик
    — При образовании в процессе эксплуатации большого количества канавок, поверхность трения обычного маховика может быть доработана. При этом необходимо соблюдать предписания производителя автомобиля. При доработке необходимо сместить поверхность для прикрепления нажимного диска на такую же величину.
    — Центрирование нажимного диска сцепления должно быть безупречным. Опорные подшипники коленчатого вала должны двигаться свободно и должны быть смазаны достаточным количеством смазки.
    — Для избежания повреждений (перекос или разлом) нажимного диска и, как следствие неисправностей в работе, крепеж к маховику должен осуществляться профессионально.



    Монтаж

    Демонтаж и монтаж сцеплений
    Болты, с помощью которых крепится корпус сцепления на маховике, должны откручиваться также попеременно «крест на крест». Монтажный хомут/ упор должен удаляться лишь после окончания монтажа.
    Не допускать попадания пыли, грязи или масла на фрикционные накладки сцеплений.
    Для избежания несоосности обращать внимание на правильное положение центрирующей оправки между картером коробки передач к корпусом двигателя.

    Несоосность
    Несоосность — это отклонение общей оси вращения коленчатого вала двигателя и первичного вала коробки передач. Отклонение может быть параллельным и угловым.

    Причины недопустимых отклонений:
    — Повреждение или сильное загрязнение центрирующего элемента.
    — Лишние детали между двигателем и коробкой передач.
    — Болты фланца закручены неправильно или не закреплены.
    — Установочные втулки/ штифты отсутствуют или повреждены.
    — Искривление корпуса сцепления.
    — Направляющий подшипник первичного вала коробки передач выработался.
    — Отсутствует опорный подшипник коленчатого вала.



    Ошибки при эксплуатации и возможные риски

    Неправильная эксплуатация сцепления приводит к неисправностям и преждевременному износу.

    Не осуществлять спуск с горы с выключенным сцеплением или на низкой передаче.
    При низком передаточном числе коробки передач и при высокой скорости качения диск сцепления переходит на показатели частоты вращения, которые могут намного превышать максимальную частоту вращения двигателя.
    — Фрикционные накладки отрываются и заклиниваются между маховиком и корпусом нажимного диска. Внезапное включение сцепления приводит к возникновению мощной толкающей силы, которая оказывает негативное влияние на корзину сцепления (элементы крепления), а также диск сцепления (торсионные пружины и пружины накладки).
    — Влияние подобных нагрузок может быть настолько сильным, что не исключен разлом элементов конструкции. Осколки деталей, в свою очередь, могут привести к массивным повреждениям корзины сцепления, двигателя и коробки передач.

    Не оставлять ногу на педали сцепления
    Высокое передаточное число в системе выключения сцепления по причине относительно небольшой нагрузки на педаль сцепления оказывает исключительно отрицательное воздействие на усилие сжатия сцепления. /
    — Это может привести к пробуксовыванию сцепления и, как следствие, к преждевременному износу накладок и к повреждениям из-за перегрева.

    Причины сокращения срока службы/ ресурса
    — Трогание с места на высокой передаче или с повышенной частотой вращения и приводит к многократному снижению срока службы накладок.
    — Остановка автомобиля на подъеме с буксующим сцеплением.
    — Регулирование скорости езды посредством пробуксовывания сцепления.
    — Торможение с помощью сцепления посредством переключения передачи с высшей на низшую.
    — Перегруженность автомобиля или буксирование прицепа с тяжелым грузом.
    — Следующие друг за другом с коротким промежутком времени трогания с места на крутых подъемах.
    — Частое маневрирование.


    Сцепление пробуксовывает

    Возможные причины и их возникновение

    Если сцепление пробукосовывает, то это не всегда означает, что причина связана непосредственно со сцеплением. Часто проблема связана с системой выключения сцепления, с неправильной доработкой маховика или несоответствием сцепления с типом автомобиля.

    Рекомендуется:
    — Проверить систему выключения сцепления (износ, плавность хода, установка)
    — Проверить соответствие деталей с данным типом автомобиля
    — Проверить правильность доработки маховика

    Износ фрикционных накладок до головок заклепок
    Причина:
    — Нормальный износ в соответствии с условиями эксплуатации. Частое трогание с места/ ошибки в управлении автомобилем. Тугой ход системы привода сцепления. Привод сцепления установлен или отрегулирован неправильно.
    Следствие:
    — Недостаточное усилие сжатия сцепления.

    Фрикционные накладки замаслены или засалены
    Причина:
    — Повреждение уплотнения коробки передач или двигателя. Слишком много смазки на первичном валу коробки передач или на подшипнике коленчатого вала. Негерметичность гидравлического привода.
    Следствие:
    — Снижение коэффициента трения фрикционных накладок.

    Сгоревшая или отслоившаяся фрикционная накладка сцепления
    Причина:
    — Постоянное пробуксовывание сцепления.
    — Трогание с места на слишком высокой передаче.
    — Слишком малое усилие сжатия сцепления (слабый прижим).
    — Неисправность/ дефект в системе выключения сцепления/ отсутствие зазора между подшипником и рычагами выключения сцепления, тугой ход.
    — Замасливание/засаливание.
    — Слишком большая глубина маховика — ошибка доработки.
    Следствие:
    — Перегрев ведет к сильному повреждению материала фрикционных накладок.

    Фрикционная накладка воспринимает нагрузку не всей поверхностью
    Причина:
    — Маховик не был доработан.
    — Поверхность трения с многочисленными царапинами.
    Следствие:
    — Снижение коэффициента трения фрикционных накладок.

    Примечание:
    При установке нового нажимного диска фрикционная накладка вначале воспринимает нагрузку только снаружи (больший радиус трения), обеспечивая тем самым еще до полной приработки полную нагрузку новых деталей.
    Является признаком качества! Не является дефектом!

    Перегрев нажимного диска сцепления
    Причина:
    — Постоянное пробуксовывание сцепления.
    — Замасливание/засаливание.
    — Неисправность / дефект в системе выключения сцепления / недостаточный зазор между подшипником и рычагами выключения сцепления, тугой ход.
    — Слишком большая глубина маховика — ошибка доработки.
    Следствие:
    — Снижение коэффициента трения фрикционных накладок. Вследствие слишком малого усилия сжатия сцепления постоянная пробуксовка сцепления ведет к превышению значений теплопоглощающей способности. Результатом является перегрев.

    Концы мембранной пружины сильно изношены
    Причина:
    — Износ системы привода.
    — Направляющая труба выработалась.
    — Слишком высокая предварительная нагрузка на выжимной подшипник.
    Следствие:
    — Действие усилия сжатия сцепления «блокируется» вследствие «зависания» выжимного подшипника или же частично снижается вследствие высокой предварительной нагрузки.

    Разлом мембранной пружины
    Причина:
    — Превышение усилий сжимания/ сильное превышение допустимого хода выключения сцепления.
    Следствие:
    — Усилие сжатия мембранной пружины теряет свою расчетную величину.

    Примечание:
    Малое отжатие нажимного диска приводит к проблемам разъединения сцепления.

    Ступенчатая форма направляющих кулачков после приработки
    Причина:
    — Выжимной подшипник задевает разъединительное кольцо или рычаги выжимного подшипника.
    Следствие:
    — Усилие сжатия сцепления не действует, так как рычаги выжимного подшипника при включении сцепления застревают на ведущих кулачках.



    Сцепление не разъединяется (ведет)

    Возможные причины и их возникновение

    Если сцепление не разъединяется, то это не всегда означает, что причина связана непосредственно со сцеплением. В большинстве случаев причина неисправности связана с системой выключения сцепления или же с отсутствием вращения подшипника коленчатого вала. Также причиной может являться несоблюдение предписаний по монтажу.

    Рекомендуется:
    — Проверить, были ли соблюдены при монтаже все обязательные инструкции
    — Проверить систему выключения сцепления
      — наличие изношенных деталей, трос, гидравлику, места шарнирных соединений
      — проверить правильность установки.

    Слишком большое боковое биение диска сцепления
    Причина:
    — Искривление произошло при транспортировке или во время монтажа. Превышение порога бокового биения ок. 0,5 мм.
    Следствие:
    — Предписанный уровень отжатия нажимного диска не является достаточным, чтобы обеспечить полное разъединение сцепления.

    Примечание:
    Диски сцепления необходимо проверять перед монтажом на наличие бокового биения.

    Ржавчина шлицах ступицы
    Причина:
    — При сборке не нанесена смазка в соответствии с инструкциями.
    Следствие:
    — Диск сцепления «зависает» и не скользит по валу коробки передач: фрикционная накладка еще соприкасается с поверхностью трения маховика. На начальной стадии сцепление начинает дергаться.

    Примечание:
    Центрирование диска сцепления осуществлять при монтаже с помощью соответствующего инструмента! Осторожно установить вал коробки передач.

    Повреждение профиля ступицы
    Причина:
    — Слишком большое применение силы при соединении вала коробки передач и ступицы сцепления при монтаже.
    Следствие:
    — Диск сцепления не скользит по валу коробки передач.

    Примечание:
    Центрирование диска сцепления осуществлять при монтаже с помощью соответствующего инструмента! Осторожно установить вал коробки передач.

    Диск сцепления выпуклой формы
    Причина:
    — Сильный удар при сборке валом коробки передач о ступицу диска сцепления.
    — Сильный перегрев (металлические детали имеют следы перегрева синего цвета).
    Следствие:
    — Предусмотренное отжатие нажимного диска более не является достаточным для безупречного разъединения сцепления.

    Примечание:
    Также ведет к проблемам разъединения сцепления в связи с недостаточным отжатием нажимного диска.

    Разлом пружин фрикционной накладки или ведомого диска
    Причина:
    — Двигатель или коробка передач отпущены, хотя вал коробки передач был вставлен в ступицу диска сцепления. Разлом вследствие действия рычага выжимного подшипника.
    — Параллельное или угловое смещение.
    Следствие:
    — Диск сцепления имеет слишком большое боковое биение.

    Профиль ступицы со следами ударов / образование заусенцев
    Причина:
    — Корпус сцепления и фланец корпуса коленчатого вала не отцентрированы, раскачивающиеся движения вследствие углового или параллельного смещения.
    — Отсутствие опорного подшипника.
    — Вторичный вал коробки передач имеет или слишком большой зазор, или не приводится в действие.
    Следствие:
    — Заклинивание или перекос ступицы на валу коробки передач.

    Примечание:
    Может привести к появлению шумов.

    Разлом торсионных пружин вследствие перегрузки
    Причина:
    — Управление автомобилем в низком диапазоне частот вращения двигателя. Езда на малой скорости и с полной нагрузкой на высокой передаче.
    — Слишком большая неравномерность работы двигателя.
    — Выбитые шарниры трансмиссии.
    Следствие:
    — Обломки выбрасываются наружу и заклиниваются во фрикционных накладках.

    Растрескивание фрикционных накладок/ превышение предельной частоты вращения
    Причина:
    — Езда с нажатой педалью сцепления на высокой скорости и на низкой передаче ведет к превышению предельной частоты вращения диска сцепления.
    — Неправильное переключение передач с высокой на низкую.
    Следствие:
    — Обломки фрикционной накладки заклиниваются в маховике или корпусе нажимного диска.

    Примечание:
    Причина не в двигателе! Частота вращения фрикционных накладок превышает максимальную частоту вращения двигателя в 1,7 — 2 раза. Перегретые накладки трескаются уже на ранней стадии.

    Тангенциальные пластинчатые пружины согнуты или деформированы
    Причина:
    — Большая нагрузка от толкающего усилия вследствие
      — неправильного переключения
      — неквалифицированной буксировки
      —  неправильного обслуживания на роликовом испытательном стенде. Зазор в трансмиссии.
    — Искривление в ходе монтажа.
    Следствие:
    — Нажимной диск отжимается недостаточно.

    При выключении сцепления мембранная пружина задевает торсионные пружины
    Причина:
    — Превышение допустимого хода выключения сцепления. Монтаж неверно подобранного диска.
    Следствие:
    — Мембранная пружина захватывает диск сцепления.

    Примечание:
    Также приводит к появлению шумов.

    Сточенные концы мембранной пружины/рычаг выжимного подшипника
    Причина:
    — Искривление направляющей трубы выжимного подшипника. Неправильное центрирование двигателя и коробки передач.
    Следствие:
    — Постоянное зацепление выжимного подшипника концов мембранной пружины сверх допуска самоцентрирования ведет к возникновению относительных движений и тем самым к износу.
    — Схожая ситуация может наблюдаться и на рычагах выжимного подшипника.

    Разлом/ сильным перегрев нажимного диска
    Причина:
    — Постоянное буксование сцепления.
    — Слишком малое усилие сжатия сцепления.
    — Дефекты в системы выключения сцепления, например, тугой ход или отсутствие зазора между подшипником и рычагами выключения сцепления.
    — Замасливание/засаливание.
    — Слишком большое углубление в маховике из-за доработки.
    Следствие:
    — Недостаточный отжим нажимного диска.

    Демпфер холостого хода полностью разрушен
    Причина:
    — При монтаже был сильный удар вала коробки передач о ступицу диска сцепления.
    Следствие:
    — Значительные разрушения ведут к выходу из строя сцепления.

    Примечание:
    Устройство торсионных пружин с многочисленными ступенями имеет сложную, филигранную конструкцию. В этой связи при монтаже необходимо соблюдать особую осторожность.



    Сцепление работает рывками

    Возможные причины и их возникновение

    Если сцепление работает рывками, то это не всегда означает, что причина связана непосредственно со сцеплением.
    Часто причиной отсутствия плавного включения сцепления являются изношенные подшипники двигателя или неправильный монтаж двигателя.
    Также причиной может служить неправильный монтаж диска сцепления.

    Рекомендуется:
    — Проверить правильность установленных в данном типе автомобиля деталей.
    — Проверить на предмет износа все сопрягаемые детали/ все узлы, а также проверить правильность их установки:
      — систему выключения сцепления
      — подвеску двигателя
      — систему управления двигателем
      — неисправности в трансмиссии

    Фрикционные накладки замаслены или засалены
    Причина:
    — Повреждения уплотнения коробки передач или двигателя. Слишком много смазки на первичном валу коробки передач или на подшипнике вала сцепления. Отсутствие герметичности гидравлической системы привода.
    Следствие:
    — Даже легкие следы смазки оказывают отрицательное воздействие на коэффициент сцепления и тем самым на работу системы при старте при включении сцепления.

    Повреждение профиля ступицы
    Причина:
    — Неосторожный монтаж с применением силы при соединении вала коробки передач и ступицы диска сцепления.

    Примечание:
    — Может привести также к проблемам разъединения сцепления.

    Искривление корпуса
    Причина:
    — При монтаже не затянуты должным образом крепежные винты (не выполнено правило «крест-накрест»).
    — Не соблюдено центрирование нажимного диска в маховике.
    Следствие:
    — Перекос при отжатии нажимного диска.

    Примечание:
    При сильном искривлении могут также возникнуть проблемы разъединения сцепления.

    Опорный подшипник двигателя/коробки передач, карданные шарниры
    Причина:
    — Изношенные детали ведут при трогании/ включении сцепления к дерганию трансмиссии.
    Следствие:
    — Работа рывками/ эффект «стиральной доски».

    Примечание:
    Необходимо проверить данные детали на предмет износа.

    Образование канавок на внутреннем кольце рычага выключения сцепления
    Причина:
    — Неотцентрированное положение выжимного подшипника вследствие параллельного смещения.
    — Направляющая труба выработана.
    — Слишком малая предварительная нагрузка на выжимной подшипник.
    Следствие:
    — Относительные движения ведут к возникновению шумов различного характера

    Профиль ступицы отсутствует
    Причина:
    — Вследствие жесткого хода двигателя профиль «выфрезерован» из ступицы.
    — Несоосность, параллельное смещение.
    Следствие:
    — Отсутствие сцепления между двигателем и коробкой передач.

    Примечанение:
    На начальной стадии приводит к шумам

    Диск сцепления разорван по кругу в местах контакта с пружинами накладки
    Причина:
    — Корзина сцепления и фланец корпуса коленчатого вала не отцентрированы, раскачивающиеся движения вследствие углового или параллельного смещения.
    — Отсутствует опорный подшипник, вторичный вал коробки передач не приводится в действие.
    Следствие:
    — Отсутствие сцепления между двигателем и коробкой передач.

    Примечание:
    На начальной стадии приводит к проблемам разъединения сцепления и возникновению шумов.



    Возможные проблемы, которые могут возникать исключительно в сцеплениях грузового транспорта.

    Разлом корпуса
    Причина:
    — Неравномерное затягивание крепежных винтов.
    — Нажимной диск отломан.
    — Повреждения при транспортировке.
    Следствие:
    — Не были выполнены инструкции по эксплуатации и монтажу.

    Из заклепочного шва тангенциальной пластинчатой пружины вырвана заклепка
    Причина:
    — Повреждения при транспортировке. Нажимной диск отломан.
    Следствие:
    — Не были выполнены инструкции по эксплуатации.

    Ступицу в гасителе крутильных колебаний/демпфере холостого хода можно закрутить вручную
    Причина:
    — Для предотвращения возникновения шумов в коробке передач при холостом ходе двигателя демпферы холостого хода выполнены с малым предварительным напряжением и малым осевым зазором.
    Следствие:
    — При остановке двигателя, а иногда и при старте, возникает удар переменной нагрузки («постукивание»).
    — Шум не оказывает отрицательного влияния на работу и срок службы системы.

    Отжимное устройство/регулировочное устройство на двухдисковых сцеплениях с мембранными пружинами
    Причина:
    — Отжимное устройство имеет заводскую установку. Изменение заводских установок не допускается.
    Следствие:
    — При изменении заводской установки встроенный диск не высвобождается.

    Проблемы с переключением в двухдисковых сцеплениях с винтовыми пружинами
    Причина:
    — Неправильная установка отжимного устройства после монтажа сцепления.
    Следствие:
    — Диск со стороны двигателя не высвобождается.
    — Необходимо правильно установить все три ползуна отжимного устройства с тем, чтобы обеспечить полное высвобождение обоих дисков.

    Примечание:
    — Правильность установки отжимного устройства в первую очередь необходимо учитывать в двухдисковых сцеплениях.
    — В нажимных дисках с так называемым «Т» — образным ползуном после монтажа сцепления необходимо направить ползун в направлении маховика.

    Соединение с защелкой
    Причина:
    — Это соединение в отличие от неподвижного может разъединяться. Разъединительное кольцо вмонтировано в концы мембранных пружин. При соединении коробки передач и двигателя внутреннее кольцо выжимного подшипника должно войти в разъединительное кольцо строго по центру. При искривленном положении вхождение осуществляется не полностью. Выжимной подшипник отходит при нажатии сцепления.
    Следствие:
    — Соединение между разъединительным кольцом и внутренним кольцом выжимного подшипника не может быть осуществлено.

    Разлом направляющих кулачков нажимного диска
    Причина:
    — Большая неравномерность работы двигателя:
    —  неисправность опоры двигателя
    —  неисправность топливного насоса высокого давления
    —  большие различия величин давления сжатия в цилиндрах
    —  протекание в форсунках
    Следствие:
    — Нажимной диск недостаточно отжимается. Провисающий рычаг выжимного подшипника задевает диск сцепления, что ведет к возникновению шумов.

    Разлом выжимного подшипника
    Причина:
    — Песок и грязь в выжимном подшипнике.
    — Превышение допустимой температуры (перегрев) в корпусе сцепления.
    Следствие:
    — Шарики, наружная и внутренняя обоймы и сепаратор изношены, так как израсходован запас смазки.
    — Часто возникают сопутствующие повреждения на разъединительном кольце или на концах мембранной пружины.

    Примечание:
    На корпусе сцепления необходимо установить предусмотренные производителем защитные крышки.

    Искривленное положение рычага выжимного подшипника в двухдисковых сцеплениях
    Причина:
    — При снятии нагрузки с нажимного диска рычаги выжимного подшипника прилегают к необработанным поверхностям корпуса. Рычаги стоят с перекосом.
    — Перекос исчезает при монтаже сцепления.
    — Новый диск сцепления — неравномерная толщина накладок (в диапазоне допусков). Рычаги стоят с небольшим перекосом. Перекос исчезает после приработки накладок.

    Примечание:
    Не является неисправностью! Не предпринимать каких-либо действий! Установка рычага может быть измерена исключительно с помощью специального оборудования.

    Установка рычага изменена
    Причина:
    — В сервисном центре пытались устранить предполагаемую ошибку.
    Следствие:
    — В большинстве случаев возникают проблемы с разъединением.

    Накладки из неорганического материала / металлокерамические накладки
    Причина:
    — Данные накладки являются исключительно жаростойкими и износостойкими. Однако при этом, задевая другие поверхности, ведут к более жесткому контакту при трогании.
    — Кроме того, определение наличия очень больших тепловых нагрузок при использовании таких накладок по запаху не является возможным по причине отсутствия запаха.
    Следствие:
    — Перегрузка/ перегрев могут привести к
      — крошению металлокерамического материала,
      — запаздыванию момента схватывания диска сцепления.
    — Металлические детали имеют следы перегрева синего цвета.



    Проблемы с сопрягаемыми деталями сцепления

    Причиной проблем с сопрягаемыми деталями, как правило, являются сжатые временные рамки при замене сцепления. При этом могут быть упущены общие важные моменты диагностики. В этой связи необходимо предусмотреть на процесс замены сцепления достаточное количество времени.

    Рекомендуется:
    — Проверить состояние подшипника коленчатого вала.
    — Проверить направляющую трубу выжимного подшипника на наличие износа.
    — Проверить систему выключения сцепления на наличие износа.

    Опорный подшипник

    Возможные повреждения / проблемы и результат:
    Опорный подшипник не подвижен
    — захватывает первичный вал коробки передач и сцепление не разъединяется.
    Опорный подшипник поврежден, тугой ход
    — производит шумы, только при разъединенном сцеплении.
    Опорный подшипник отсутствует, ошибка монтажа
    — первичный вал коробки передач не приводится в действие.

    Направляющая труба

    Возможные повреждения / проблемы и результат:
    Направляющая труба выработана, изношена
    — выжимной подшипник двигается рывками, сцепление дергается.
    Образование заусенцев, износ в виде ступенек на направляющей трубе
    — выжимной подшипник заклинивает
    — сцепление или полностью, или временами выключено.

    Вилка выжимного подшипника

    Возможные повреждения / проблемы и результат:
    Опора (болт с шаровой головкой) вилки выжимного подшипника со следами износа ступенчатой формы.
    Опора вилки выжимного подшипника в сухом состоянии
    — вилка прыгает
    — сцепление дергается.
    Вилка выжимного подшипника искривлена, разломана, изношена
    — не достигается необходимый ход выключения сцепления
    — сцепление не разъединяется.

    Вал выжимного подшипника

    Возможные повреждения / проблемы и результат:
    Опора (болт с шаровой головкой) вала выжимного подшипника выработана, изношена
    — вал перекошен
    — сцепление дергается, не разъединяется, тугой ход.
    Вал выжимного подшипника искривлен, разломан, изношен
    — не достигается необходимый ход выключения сцепления
    — сцепление не разъединяется.
    При разобранной коробке передач невозможно обеспечить надежную проверку хода вала выжимного подшипника, так как отсутствует выжимная нагрузка
    — Для обеспечения надежного контроля необходимо разобрать вал выжимного подшипника.

    Рычаг выжимного подшипника

    Возможные повреждения / проблемы и результат:
    Рычаг выжимного подшипника искривлен, разломан
    — Не достигается необходимый ход выключения сцепления
    — Сцепление не разъединяется.

    Привод сцепления, система тяги рычагов

    Возможные повреждения / проблемы и результат:

    — Выбоины, надломы в системе тяг и рычагов.
    — Шарниры в сухом состоянии.
    — Неправильная установка.

    Следствие:
    — Сцепление не разъединяется, дергается или пробуксовывает.

    Привод сцепления, тросовый привод

    Возможные повреждения/ проблемы и результат:
    — Трос в сухом состоянии, расплетен, загрязнен или заржавел.
    — Тефлоновая оболочка троса протерта или расплавлена вследствие отсутствия клеммы соединения на корпус между рамой и двигателем.
    — Трос удлинен.
    — Опора не закреплена или разломана.
    — Неправильная установка.
    — Регулировочная автоматика неисправна или не приведена в исходное положение.

    Следствие:
    — Тугой ход привода.
    — Сцепление не разъединяется, дергается или пробуксовывает.

    Привод сцепления, стандартная гидравлика

    Возможные повреждения / проблемы и результат:
    — Негерметичность / потеря давления — не достигается предусматриваемый ход выключения сцепления.
    — Наличие воздуха в системе — не достигается предусматриваемый ход выключения сцепления, «пружинит» при включении сцепления.
    — Мягкий шланг/ растягивается под давлением — потеря хода при выключении сцепления.
    — Разбухание шланга/ сужение поперченного сечения.
    — Тугой ход/ неподвижность поршня в рабочем цилиндре сцепления — вследствие загрязнения или коррозии в рабочем цилиндре скольжение поршня происходит с помехами или поршень заедает.

    Следствие:
    — Сцепление не приводится в действие, не разъединяется, дергается или пробуксовывает.

    Привод сцепления, гидравлика с концентрическим рабочим цилиндром

    Возможные повреждения / проблемы и результат:
    — Негерметичность/ потеря давления — не достигается предусматриваемый ход выключения сцепления.
    — Наличие воздуха в системе — не достигается предусматриваемый ход выключения сцепления, «пружинит» при включении сцепления.
    — Мягкий шланг/ растягивается под давлением — потеря хода при выключении сцепления.
    — Разбухание шланга / сужение поперечного сечения.

    Следствие:
    — Привод «ватный».
    — Сцепление не разъединяется, дергается или пробуксовывает.

    Поиск и устранение неисправностей: общие проблемы со сцеплением и их причины

    Вы здесь

    Главная | Поиск и устранение неисправностей: общие проблемы со сцеплением и их причины

    Поиск и устранение неисправностей может показаться таинственным «черным искусством», которым занимаются только опытные профессиональные механики, когда вы не знаете, как работают определенные системы вашего автомобиля. Выяснение проблемы и ее решения — это просто результат наличия правильных знаний в сочетании с разумным систематическим подходом. Если вы работаете методом исключения, начиная с наиболее вероятной причины и переходя к более сложным проблемам, вы можете легко диагностировать проблему самостоятельно. После этого исправить это часто легко с помощью вашего руководства Haynes.

    Существует несколько различных причин, по которым сцепление на автомобиле с механической коробкой передач может выйти из строя, но это простая механическая система или гидравлическая/механическая, и ее несложно понять. Как только вы поймете, что это за части и как они взаимодействуют, поиск и устранение проблемы должно быть легким. Существует два основных способа выхода из строя сцепления: оно либо не выключается, либо не включается полностью.

    Сцепление не выключается при нажатии

    При обычном, современном вождении с частыми остановками вы, вероятно, нажимаете педаль сцепления каждые несколько секунд. И в тот раз, когда вы нажимаете ее, а машина все еще ползет вперед, вы понимаете, что у вас есть проблема. Иногда какая-то деталь выходит из строя, и сцепление перестает нормально работать, а мгновенно перестает работать. В других случаях это медленное постепенное изменение, когда сцепление работает все хуже и хуже. Каждый из этих режимов сбоя имеет разные причины, и то, как он вышел из строя, может сильно помочь в выяснении того, как его исправить.

    Внезапный отказ

    • Обрыв/ослабление троса сцепления
    • Сломанное/ослабленное соединение
    • Неисправность главного/ведомого гидравлического цилиндра
    • Негерметичность гидравлической линии
    • Неправильная посадка выжимного подшипника с нажимным диском
    • Диск загрязнен посторонним материалом

    Постепенный отказ

    • Растянутый кабель
    • Изогнутая связь
    • Неисправность главного/ведомого цилиндра
    • Низкий уровень гидравлической жидкости
    • Сломанное крепление двигателя/трансмиссии



    Сцепление не включается должным образом

    Сцепление, которое не включается полностью или проскальзывает при большой нагрузке, является нормальным видом неисправности изношенного фрикционного диска нажимного диска, потерявшего натяжение. Когда вы нажимаете сцепление, ваша нога противодействует диафрагменной пружине, которая прижимает фрикционный диск к маховику. Если давление пружины недостаточно велико или зазор между всеми частями слишком велик, трения будет недостаточно для передачи мощности от двигателя к трансмиссии. Фрикционные диски изнашиваются и становятся тоньше, а пружины со временем и использованием становятся слабее, поэтому все сцепления со временем начинают проскальзывать. Внезапное начало пробуксовки сцепления обычно свидетельствует о том, что трущиеся поверхности загрязнены утечкой масла или чем-то еще.

    Сцепление вообще не включается

    • Заедание в тяге или тросе из-за коррозии
    • Изогнутая связь
    • Заедание рабочего цилиндра
    • Заедание выжимного подшипника
    • Неисправность диафрагмы прижимной пластины
    • Неисправность фрикционной пластины

    Сцепление проскальзывает под нагрузкой

    • Плохо отрегулирован трос/рычаг
    • Нормальный износ фрикционных дисков в результате использования
    • Глазированные поверхности трения от проскальзывания
    • Изношенная фрикционная поверхность маховика
    • Пружины диафрагмы слабой нажимной пластины
    • Негерметичность заднего главного уплотнения двигателя
    • Негерметичность уплотнения входного вала коробки передач
    • Деформация/перегрев нажимного диска или маховика.

    Другие проблемы со сцеплением

    Помимо того, что сцепление не включается или не отключается, могут быть и другие проблемы, такие как шумная работа или дребезжание при включении. В старых механических соединениях отсутствие периодической смазки может привести к большим усилиям или заеданию шарниров или тросов, а также к педали, которая не возвращается плавно. Неисправный выжимной подшипник может стать серьезной головной болью при движении с частыми остановками, издавая ужасные звуки каждый раз, когда нажимается педаль сцепления. Часто это больше раздражает, чем что-либо еще, особенно потому, что для их устранения часто требуется снять трансмиссию / коробку передач, чтобы добраться до деталей.

    Вибрация

    • Обожженные или покрытые глазурью поверхности трения
    • Масло на фрикционном диске
    • Ослабленные опоры двигателя или трансмиссии
    • Изношенные шлицы на ступице диска сцепления
    • Деформация нажимного диска или маховика
    • Изношенный направляющий подшипник

    Визг или грохот при нажатии педали

    • Неисправен выжимной подшипник
    • Неисправность прижимной пластины
    • Плохая направляющая втулка

    Скрежет или щелчки сцепления

    • Ослабленная вилка выключения сцепления
    • Неисправен выжимной подшипник
    • Низкие обороты холостого хода двигателя или неравномерный холостой ход
    • Изношенные шлицы фрикционных дисков

    Высокое усилие на педали

    • Рычаги, требующие смазки
    • Связывающий кабель
    • Привязка шарнира педали
    • Плохой выжимной подшипник
    • Неисправен рабочий цилиндр
    • Неисправность прижимной пластины

    Педаль сцепления не возвращается

    • Заедание шарнира педали
    • Неисправен трос сцепления
    • Неисправность возвратной пружины
    • Плохая нажимная пластина
    • Выжимной подшипник

    Метки:

    устранение неполадок

    Ремонт автомобилей

    Обслуживание автомобилей

    Рекомендуется для вас

    Последние советы и руководства

    Распространенные проблемы Nissan Pathfinder (1996-2004 гг. )

    21 сентября 2022 г.

    Советы Марка: как правильно отрегулировать фары

    8 сентября 2022 г.

    Устранение распространенных проблем со сцеплением и их причин

    Устранение неполадок с вашим автомобилем или грузовиком — это не какой-то загадочный навык, которым обладают только опытные механики. Если вы прислушаетесь к своему транспортному средству, оно точно скажет, где у него болит; вам нужно только слушать. Таким образом, устранение распространенных проблем со сцеплением и их причин не выходит за рамки ваших возможностей. Знание некоторых простых причинно-следственных связей со сцеплением и трансмиссией поможет вам понять, что пошло не так. Механические коробки передач доставляют удовольствие от вождения и дают водителю больше удовольствия, но с ними больше проблем, чем с автоматической коробкой передач. Как и любой другой компонент автомобиля, сцепление в какой-то момент может изнашиваться. Возможность точно определить, что не так с вашим сцеплением, поможет вам добраться до магазина, прежде чем вы не сможете переключить передачу и окажетесь в затруднительном положении.

    Проскальзывание диска

    Проскальзывание — это проблема, возникающая, когда нажимной диск не может плотно прижать фрикционный диск к маховику при включении сцепления. Это заставляет диск вращаться с другой скоростью, чем маховик. Высокие температуры, возникающие в результате трения о диск, в конечном итоге повредят диск сцепления до такой степени, что его потребуется заменить. Для сцеплений с механическим приводом небольшая регулировка может отсрочить замену на короткое время. Если двигатель ненормально набирает обороты при отпускании сцепления, а автомобиль постепенно разгоняется, то, скорее всего, это проблема с проскальзыванием. Причиной может быть смазка или масло на диске или поломка опоры двигателя. Это приводит к тому, что рычажный механизм заедает из-за неправильного движения двигателя. Другой вероятной причиной может быть износ фрикционной пластины. Если фрикционная пластина изношена, замена является единственным вариантом. Никакая регулировка не исправит.

    Неполное зацепление

    Сцепление, которое не зацепляется полностью или проскальзывает при большей нагрузке, может привести к одному из двух последствий. Обычно это означает, что фрикционный диск изношен или нажимная пластина потеряла всякое напряжение. Когда сцепление выжато, диафрагменная пружина прижимает фрикционный диск к маховику. Если давление пружины недостаточно велико или если зазор между деталями слишком велик, трения будет недостаточно для передачи мощности от двигателя к трансмиссии. Фрикционные диски изнашиваются и истончаются, а пружины ослабевают, и тогда сцепление начинает проскальзывать. Если происходит немедленное проскальзывание без предварительного предупреждения, это указывает на утечку масла или что-то еще, загрязняющее фрикционные диски. Сцепление, которое вообще не включается, означает, что где-то есть серьезные повреждения. Проверьте, не погнут ли рычажный механизм, не заедает ли рабочий цилиндр или не заедает ли выжимной подшипник. Кроме того, проверьте наличие заеданий в рычажном механизме, коррозию троса или неисправность фрикционной пластины.

    Вибрация сцепления

    Устранение распространенных проблем со сцеплением и их причин может быть таким же простым, как ощущение. При вождении механической коробки передач педаль сцепления должна ощущаться как педаль тормоза или акселератора. Он должен двигаться вперед и назад плавно, без колебаний и не должен вибрировать. Когда вы нажимаете сцепление и ощущаете ногой вибрацию, значит, есть проблема. Захватывающее или дрожащее сцепление является явным признаком того, что что-то не так внутри механизма сцепления. Вибрация наиболее заметна при разгоне с места, как и чрезмерные рывки при отпускании сцепления. Вибрация может быть вызвана сломанным или поврежденным диском, маховиком или нажимным диском, а также ослаблением крепления двигателя.

    Щебетание или визг

    В любом автомобиле или грузовике вы услышите набор звуков, некоторые из которых можно распознать, а некоторые нет. На самом деле их так много, что может быть трудно определить, что издает шум и означает ли это проблему. Если это не исходит от ваших шин, визг — это нехорошо, как и щебетание. Шумы, исходящие от вашего сцепления, трудно диагностировать, потому что они могут означать разные вещи. Скрип или визг, исходящий от сцепления во время работы, обычно означает, что изношен или поврежден выжимной подшипник или направляющая втулка. Это надо проверить как можно раньше. Это также может быть изношенная вилка выключения, входной вал или неправильная установка фрикционного диска.

    Проблемы с переключением передач

    Работа сцепления заключается в отключении трансмиссии, чтобы водитель мог переключать передачи. Вот и все; у него одна работа. Если у вас возникли проблемы с переключением передач, значит, сцепление не работает, и что-то не в порядке. Проблемы с выжимом сцепления могут привести к множеству симптомов, которые резко повлияют на привод. Если сцепление не выключится полностью, диск продолжит вращение и не позволит водителю включить передачу с нейтральной передачи. Очевидно, что если машина застряла на нейтральной передаче, она никуда не поедет. Это также может привести к скрежету шестерен при включении передачи автомобиля и, возможно, к остановке автомобиля при остановке. Сцепление не отключается от маховика, как правило, из-за утечки воздуха в гидравлической системе или плохой связи где-то.

    Неполное отключение

    Обычное движение в городе с частыми остановками означает нажатие сцепления каждые несколько секунд во время движения. Сцепление, которое не отключается полностью, напугает большинство водителей, например, когда вы останавливаете машину на красный свет после всей этой работы сцепления, и автомобиль немного дергается вперед после того, как вы остановились. Сцепление может перейти от нормальной работы к полной остановке в одно мгновение с небольшим предупреждением. Если сцепление не выключается, никакое нажатие на него не выключит передачу. Если отказ был внезапным, то это означает, что трос сцепления сломан или ослаблен, сломана связь или утечка в гидравлике. Другой причиной может быть загрязнение диска маслом или чем-то еще. Постепенные отказы, препятствующие отключению сцепления, могут быть связаны с растянутым тросом, погнутым рычажным механизмом или низким уровнем гидравлической жидкости. К этому приведут и сломанные опоры двигателя.

    Компания NextGen Diesel предлагает на продажу лучшие коробки передач 68RFE для вашего двигателя Cummins. Ознакомьтесь с нашим ассортиментом запчастей, усилителей и апгрейдов для всех дизельных двигателей.

    Краткое руководство по диагностике общих проблем со сцеплением

    Мало что вызывает улыбку на лицах любителей хот-родов, как гребля через передачи автомобиля с механической коробкой передач. Многие люди по-прежнему предпочитают простое удовольствие от вождения с помощью рычага переключения передач, а не удобство автоматической коробки передач 9.0016 . И ничто не изменит их мнение, кроме, может быть, расшатанного сцепления.

    Конечно, большинство людей не позволят плохому сцеплению изменить их мнение о достоинствах олдскульного руководства. Кроме того, как только вы определили проблему с муфтой , вы уже на пути к ее устранению. Вот почему мы составили это краткое руководство по диагностике распространенных болезней сцепления. Это поможет вам тратить меньше времени на выявление проблем, чтобы вы могли больше наслаждаться поездкой!

    Проблема №1: Пробуксовка сцепления при включении

    Пробуксовка сцепления обычно происходит во время ускорения или при приложении большой мощности (звучит знакомо, парни из хот-родов?). Одной из наиболее распространенных причин проскальзывания сцепления является неправильная регулировка рычажного механизма, которая может препятствовать полному усилию пружины на нажимном диске и фрикционном диске. Проверьте тягу сцепления на свободный ход (величина хода педали до того, как вы почувствуете сопротивление) и отрегулируйте соответствующим образом.

    Это также может быть вызвано слабыми нажимными пружинами в нажимная пластина или изношенные накладки фрикционных дисков. Также может быть смазка на фрикционных дисках , поэтому проверьте переднюю часть коробки передач или задний коренной подшипник двигателя на наличие утечек.

    Другие возможные причины:

    • Неправильный выжимной подшипник (слишком длинный или слишком короткий)
    • Деформированный фрикционный диск
    • Сломанная опора двигателя
    • Неправильно отрегулированы расцепляющие пальцы
    • Сцепление недостаточно сильное для мощности автомобиля



    Проблема №2: Сцепление дребезжит или заедает при включении

    Зачастую причиной дребезжания или заедания сцепления является попадание масла на поверхности дисков. Небольшие трещины на поверхности маховика или нажимного диска, а также твердые/горячие точки на маховике также могут ухудшить работу сцепления. Другие вещи, на которые следует обратить внимание, включают:

    • Закрепление в рычажном механизме сцепления
    • Сломанная или поврежденная опора двигателя или трансмиссии
    • Несоосность или деформация маховика
    • Затяжка между ступицей фрикционного диска и валом сцепления
    • Сломанные накладки дисков или пружины
    • Деформация фрикционного диска



    Проблема №3: ​​Сцепление пробуксовывает или пробуксовывает

    Пробуксовывание сцепления происходит, когда диск сцепления не полностью отпущен, так как педаль сцепления полностью нажата. Это может привести к ужасному столкновению передач. Наиболее распространенными причинами пробуксовки сцепления являются плохо отрегулированный рычажный механизм сцепления (слишком большой свободный ход), неисправный трос сцепления, а также утечка или отказ в гидравлической системе.

    Другие возможные причины:

    • Деформация фрикционного диска
    • Деформированная прижимная пластина
    • Привязка ступицы фрикционного диска к первичному валу коробки передач
    • Свободная накладка фрикционного диска
    • Сломанная опора двигателя
    • Неправильная регулировка расцепляющего пальца



    Проблема №4: Чрезмерный шум при включении

    Шум сцепления при включении обычно является результатом:

    • Сломанные пружины демпфера во фрикционном диске
    • Свободная ступица диска на входном валу коробки передач
    • Несоосность двигателя и трансмиссии



    Проблема №5: Чрезмерный шум при отключении

    Часто это является результатом проблем с подшипниками. Изношенный или недостаточно смазанный выжимной подшипник издает визжащий звук при вращении. Управляющий подшипник на конце коленчатого вала также может быть изношен или нуждается в смазке. Другие возможные причины включают:

    • Неравномерно отрегулированы расцепляющие пальцы
    • Износ или повреждение диафрагменной пружины



    Проблема № 6: Пульсация педали сцепления

    Если вы чувствуете пульсацию педали сцепления при легком нажатии, следует обратить внимание на ряд факторов. Это может быть результатом несоосности двигателя и трансмиссии, деформированного картера сцепления, погнутого или неправильно установленного маховика, деформации нажимного диска или фрикционного диска. Другие области, на которые следует обратить внимание, включают:

    • Отпускные пальцы или рычаги — они могут быть отрегулированы неравномерно
    • Прижимная пластина — она может быть смещена
    • Мембранные пружины могут сломаться



    Проблема № 7.

    Быстрый износ фрикционных дисков

    Часто быстрый износ дисков возникает из-за «ошибки пользователя». То есть водитель может ездить на сцеплении, частично выключая его. Любое чрезмерное или неправильное использование сцепления может привести к быстрому износу фрикционного диска.

    Если это не похоже на вас, поищите следующие возможные проблемные области:

    • Трещины на поверхности маховика или прижимного диска
    • Слабые или сломанные нажимные пружины
    • Деформированная нажимная пластина или фрикционный диск
    • Неправильная регулировка рычажного механизма (отрегулируйте для правильного расцепления)



    Проблема № 8. Тугая педаль сцепления

    Если педаль сцепления тугая, скорее всего, у вас смещен или заедает рычажный механизм сцепления. Убедитесь, что рычажный механизм достаточно смазан, а затем убедитесь, что сама педаль сцепления не зацепилась за коврик. Убедитесь, что части рычага сцепления правильно выровнены, а затем проверьте, не погнута ли педаль сцепления.



    Отказ роликовой муфты — предотвращение причинно-следственных повреждений трансмиссии

    Хотя поломка большинства деталей, связанных с гонками, не ожидается, может быть особенно неприятно, когда одна неисправность на самом деле вызывает другую. Одна из самых серьезных поломок деталей, с которой может столкнуться гонщик, — это когда поддаются венец и шестерня, что чаще всего происходит, когда автомобиль покидает стартовую линию, а трансмиссия находится под огромной нагрузкой. На самом деле, если зубья кольца и шестерни начинают разрушаться, когда автомобиль находится на пониженной передаче, это, как правило, создает сильный стук, который проходит через трансмиссию, и если используется отечественная трех- или четырехступенчатая автоматическая коробка передач, которая используется во многих автомобилях. , выход из строя заднего одностороннего роликового сцепления, находящегося внутри трансмиссии, часто является результатом «причины и следствия».

    Сломанное кольцо и шестерня (показаны) могут привести к выходу из строя роликовой муфты и другим проблемам с трансмиссией.

    Нередко выход из строя роликового сцепления приводит к необходимости замены не только кольца и шестерни, но и снятия и ремонта АКПП. Многие гонщики заменили кольцо и шестерню только для того, чтобы обнаружить, что трансмиссия была повреждена в результате удара по трансмиссии. Отказы колец и шестерен, как правило, коренятся в зубчатой ​​передаче, которая устала и может включать небольшие трещины, переломы или даже отсутствие зубьев, что делает ее склонной к возможному полному выходу из строя.

    Риск выхода из строя шестерни увеличивается из-за состояния пути. Если тяга оптимальна и автомобиль «сильно цепляется», трансмиссия наверняка подвергается дополнительной нагрузке. С другой стороны, если состояние трассы неудовлетворительное и автомобиль испытывает сильное сотрясение или вибрацию шин, вызванные зацеплением сликов, а затем быстрым вращением, это вызывает серьезную нагрузку и разгрузку трансмиссии, что увеличивает риск отказа, поскольку Что ж.

    Обгонные роликовые муфты широко используются автопроизводителями в автоматических коробках передач, поскольку они не только компактны и долговечны, но и обеспечивают мгновенное применение. В то время как пакет или лента сцепления в автоматической трансмиссии приводится в действие гидравлически, роликовое сцепление приводится в действие механически и, следовательно, обеспечивает более быстрое срабатывание. Хотя они очень долговечны в легковых автомобилях, односторонние роликовые муфты могут быть проблемой в гоночных автомобилях. Многие популярные отечественные автоматы, включая GM TH-350 и TH-400, Ford C-4 и C-6, Chrysler TF-727 и TF-9.04 используют одностороннюю роликовую муфту. Каждая из моделей TH-350 и TH-400 оснащена двумя узлами, один из которых применяется в ручном режиме, а другой — для второго. По иронии судьбы, единственным популярным отечественным автоматом, в котором отсутствует роликовое сцепление, является двухскоростной GM Aluminium Powerglide, что является еще одной причиной того, что устройство настолько распространено в брекет-гонках, где решающее значение имеют постоянство и долговечность.

    Независимо от марки муфта свободного хода, установленная в трансмиссии, использует ряд роликов и пружин в корпусе со специальными насечками. В то время как внутреннее кольцо роликовой муфты низшей/задней передачи в TH-350, например, гладкое, внешнее кольцо имеет насечки. Устройство функционирует, позволяя вращать внутреннюю обойму по часовой стрелке, но мгновенно блокируется при повороте против часовой стрелки, поскольку пружины вдавливают ролики во внешнюю обойму с насечками. В случае, если трансмиссия выходит из строя из-за повреждения кольца и шестерни, дорожки качения в обгонной роликовой муфте часто ломаются, вызывая множество поврежденных роликов и пружин по всей трансмиссии, что требует полной разборки и разборки узла. тщательно очищается во время ремонта.

    Хотя настоятельно рекомендуется, чтобы любая гоночная трансмиссия TF-727 была оснащена вторичной роликовой муфтой с болтовым креплением (TCI127000) из соображений безопасности, не существует «пуленепробиваемых» деталей или абсолютных мер, которые могли бы предотвратить поломку. Однако следует избегать некоторых приемов, таких как переключение с заднего хода на ведущее или наоборот без обеспечения полной остановки ведущих колес, а также ручное переключение на пониженную передачу при открытом дросселе. Кроме того, каждый раз, когда шины вращаются, например, когда гонщик выезжает из водной камеры, и внезапно набирает достаточное сцепление с дорогой, чтобы «чирикать» шины, это может потенциально привести к выходу из строя роликовой муфты не только односторонней муфты. в трансмиссии, но и к аналогичному блоку, расположенному внутри гидротрансформатора.

    Дорогостоящих отказов колец и шестерен можно избежать, выполняя периодические проверки колец и шестерен в качестве средства проверки состояния шестерни и определения необходимости замены шестерни, а не дожидаясь неизбежного отказа. Если какие-либо зубья треснуты, сломаны или имеют чрезмерный износ, зубчатую передачу следует заменить как можно скорее.

    Выбор шестерни также является важным фактором, когда речь идет о максимальной долговечности. В то время как транспортные средства для уличного движения/стрипа или автомобили с легким сопротивлением хорошо подходят для традиционных наборов шестерен из стали 8620, автомобили с высокой мощностью, предназначенные только для гонок, должны использовать то, что называется «профессиональным» комплектом кольца и шестерни. Изготовлен из ударопрочного 9Комплекты передач «Pro» из стали 310 предназначены для того, чтобы выдерживать жестокие старты, связанные с дрэг-рейсингом. Единственным недостатком, однако, является то, что более «мягкий» материал требует более частой замены по сравнению с их аналогами уличного снаряжения. Richmond Gear, Motive Gear и U.S. Gear предлагают различные комплекты колец и шестерен для самых популярных задних колес.

    Приятным дополнением практически к любому дифференциалу с задней крышкой являются блоки повышенной прочности, предлагаемые Moser Engineering или Strange Engineering. Жесткие алюминиевые кожухи оснащены специальными нагрузочными болтами, которые упираются в крышки подшипников водила, чтобы повысить прочность задней части и помочь предотвратить выход из строя кольца и шестерни. Чехлы предлагаются для различных популярных задних колес GM, Ford и Chrysler.

    Хотя поломка деталей кажется почти неизбежной частью гонок, сочетание преимуществ правильного выбора передач с периодическими проверками и другими мерами может помочь предотвратить дорогостоящий отказ кольца и шестерни, который часто может привести к выходу из строя роликового сцепления, и потенциально еще более серьезное повреждение трансмиссии.

    Признаки неисправного или неисправного предохранительного выключателя сцепления

    Признаки неисправного или неисправного предохранительного переключателя сцепления | Совет вашего механика

    Задайте вопрос, получите ответ как можно скорее!

    ЗАПРОСИТЬ ЦЕНУ

    Стоимость осмотра трансмиссии автомобиля

    Место обслуживания

    0,00 $

    Предварительная, прозрачная цена

    Автомобили с механической коробкой передач оснащены предохранительным выключателем сцепления, который установлен на педальном механизме автомобиля. Выключатель предназначен для предотвращения запуска автомобиля, когда педаль сцепления не нажата, чтобы предотвратить любой вид непреднамеренного запуска двигателя с включенной передачей, поскольку это приведет к рывку автомобиля вперед и может представлять потенциальную угрозу безопасности. . Когда педаль сцепления нажата, предохранительный выключатель сцепления замыкается, и питание подается в цепь зажигания автомобиля, так что автомобиль можно завести при повороте ключа. Когда предохранительный выключатель сцепления выходит из строя, это может привести к проблемам с запуском автомобиля и, возможно, даже к проблемам безопасности. Обычно проблемный выключатель безопасности сцепления вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме, которую необходимо устранить.

    1. Автомобиль не заводится

    Одним из первых симптомов, обычно связанных с плохим или неисправным главным защитным выключателем сцепления, является то, что автомобиль не заводится. Предохранительный выключатель сцепления предназначен для замыкания и подачи электроэнергии при нажатии педали. Однако, если переключатель выйдет из строя, он не сможет обеспечить питание для пусковой цепи. Это приведет к тому, что автомобиль не заведется при повороте ключа, даже если педаль нажата.

    2. Заводится на 9 передаче0003

    Другим признаком неисправности предохранительного выключателя сцепления является запуск автомобиля при включенной передаче. Если защитный выключатель сцепления закоротит внутри, это может вызвать подачу питания в цепь запуска, если педаль не нажата, что позволит запустить автомобиль, не нажимая на педаль и не выключая сцепление. Это проблема, так как запуск двигателя автомобиля с механической коробкой передач при включенной передаче может привести к неожиданному рывку автомобиля вперед, что может представлять потенциальную угрозу безопасности.

    3. Загорается индикатор «Проверить двигатель»

    Горящий индикатор «Проверьте двигатель» является еще одним признаком проблемы с неисправным или неисправным выключателем безопасности сцепления. В некоторых автомобилях цепь аварийного выключателя сцепления подключена к компьютеру, и при обнаружении проблемы с цепью или сигналом загорается индикатор Check Engine. Индикатор Check Engine также может быть активирован множеством других проблем, поэтому рекомендуется выполнить сканирование компьютера на наличие кодов неисправностей.

    Предохранительный выключатель сцепления — это простая, но важная функция безопасности, устанавливаемая практически на все автомобили с механической коробкой передач. Любые проблемы с ним могут привести к проблемам с запуском автомобиля или создать потенциальные проблемы с безопасностью. По этой причине, если вы подозреваете, что в вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов, или вы подозреваете, что у вашего предохранительного выключателя сцепления может быть проблема, обратитесь к профессиональному технику, например, из YourMechanic, для проверки сцепления, чтобы определить, требуется замена предохранительного выключателя сцепления.


    Следующий шаг

    Запланировать осмотр трансмиссии автомобиля

    Самая популярная услуга, которую заказывают читатели этой статьи, — техосмотр трансмиссии автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

    СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ


    муфты

    переключатели

    Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

    Отличные рейтинги авторемонта.

    4.2 Средняя оценка

    Часы работы

    7:00–21:00

    7 дней в неделю

    Номер телефона

    1 (855) 347-2779

    Часы работы телефона

    Пн — Пт / 6:00 — 17:00 PST

    Сб — Вс / 7:00 — 16:00 PST

    Адрес

    Мы приедем к вам без дополнительной оплаты

    Гарантия

    Гарантия 12 месяцев/12 000 миль

    Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами.

    Получите честное и прозрачное предложение непосредственно перед бронированием.

    Отличный рейтинг


    Сводка рейтинга

    См. Обзоры возле ME

    John

    20 лет опыта

    563 Обзоры

    Запрос John

    20 лет. Ford Mustang V8-4.6L — Замена уплотнения шестерни (задняя) — Апопка, Флорида

    Очень хорошо осведомлен. Дружелюбный. И честный. Буду запрашивать его на будущее

    от William

    Kia ​​K900 — Дым из двигателя или выхлопа — Орландо, Флорида

    Заслуживающий доверия механик, знающий свое дело

    Ричард

    35 лет опыта

    96 отзывов

    Запрос Ричард

    5

    опыт

    Запрос Ричард

    Ричард

    Mercedes-Benz CLS550 V8-5.5L — Осмотр трансмиссии автомобиля — Нью-Порт-Ричи, Флорида

    Приехал вовремя, провел 40-минутный тест-драйв, обнаружил проблему и запустил сканирование, чтобы показать проблему и Рекомендую, хорошо знает свою работу! Спасибо тебе Ричард!

    Eliud

    23 года опыта

    200 Обзоры

    Запрос Eliud

    Eliud

    23 года опыта

    Запрос Eliud

    от Demichael

    Ram 1500 V6-3. 6 -6

    Элиуд был пунктуален и хорошо знал мою машину. Решил вопрос за полчаса

    Кевин

    24 года опыта

    532 отзыва

    Запрос Кевин

    Кевин

    24-летний опыт

    Запрос Кевин

    Эндрю

    Honda CR-V L4-2.4L — Проверка трансмиссии автомобиля — Лилберн, Джорджия

    Я рад, что мы получили 50-точечную проверку, потому что фактическая вопрос отличался от того, что я думал.

    Нужна помощь с вашим автомобилем?

    Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

    ПОЛУЧИТЬ ЦЕНУ

    ПОЛУЧИТЬ ЦЕНУ

    Статьи по Теме

    Как долго работает вакуумный переключатель круиз-контроля?

    Вакуумный выключатель круиз-контроля является неотъемлемой частью системы круиз-контроля. Как только вы установите круиз-контроль, отрицательное давление в вакууме используется для открытия и закрытия механических переключателей. Вакуумный выключатель расположен…

    Как долго служит выключатель света фар?

    Большинство Большинство водителей не осознают, сколько систем должно работать вместе, чтобы вождение в ночное время стало возможным. Среди самых важных вещей, которыми вы должны будете обладать, пытаясь управлять автомобилем ночью, является набор…

    Как заменить выключатель плафона в большинстве автомобилей

    Выключатель плафона сломался, если свет не включается при открытой двери. Это означает, что выключатель в дверном косяке не работает.

    Похожие вопросы

    Что такое тумблеры и как они используются в автомобилях?

    Тумблеры представляют собой электрический переключатель простого типа, которым пользователь управляет вручную с помощью короткой рукоятки или рычага. Когда пользователь нажимает короткую ручку вперед или назад, переключатель перемещается между положениями. Когда…

    Компрессор кондиционера не включается

    Здравствуйте, спасибо за вопрос о вашем Oldsmobile LSS 1997 года. Если реле и предохранители, которые питают муфту переменного тока, исправны, проблема может быть на стороне цепи, где вы управляете переменным током…

    2000 Ford F-250 6-ступенчатая механическая коробка передач не включается во время работы

    Коробка передач, которая не включает передачу, может быть вызвана несколькими причинами. Я бы сначала попытался определить, правильно ли работает механизм педали сцепления и действительно ли он включает и выключает сцепление при нажатии. я…

    Просмотрите другой контент

    Услуги

    Сметы

    Техническое обслуживание

    Города

    Наша служба поддержки доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

    1 (855) 347-2779 · [email protected]

    Читать часто задаваемые вопросы

    ЗАПРОСИТЬ ЦЕНУ


    Сцепление не работает Технический осмотр и стоимость

    Сцепление не работает Технический осмотр и стоимость

    ЗАПРОСИТЬ ЦЕНУ

    Ориентировочная цена рядом со мной

    Местонахождение сервиса

    Рейтинги клиентов

    (63)

    Как работает диагностика

    Мгновенно закажите сертифицированного мобильного механика, который приедет к вам и диагностирует проблему

    90s 90s 90s 90s 90s 90s необходимый ремонт

    Ваш автомобиль готов к работе

    Справедливая, предварительная и прозрачная стоимость всех услуг

    Наши сертифицированные мобильные механики могут приехать к вам прямо сейчас.

    Посмотреть наличие

    Рейтинги клиентов

    (63)

    Хотя сегодня большинство автомобилей на дорогах оснащены автоматической коробкой передач, на улицах все еще довольно много автомобилей с механической коробкой передач. Когда дело доходит до механической коробки передач, одним из наиболее важных компонентов является сцепление. Сцепления, которые хорошо обслуживаются и за которыми ухаживают, могут прослужить до 80 000 миль, но неправильное сцепление может начать выходить из строя всего через 35 000 миль.

    Сцепление необходимо для безопасной эксплуатации автомобиля, неисправное сцепление может быстро повредить другие детали трансмиссии, что значительно увеличит стоимость ремонта. Проблемы со сцеплением следует решать при появлении первых признаков неисправности.

    Как работает эта система:

    Система сцепления передает мощность двигателя на коробку передач, а также позволяет прерывать передачу во время переключения передач. Основными компонентами системы сцепления являются главный цилиндр, рабочий цилиндр, маховик и рабочий рычаг.

    В большинстве автомобилей используется фрикционная муфта, которая приводится в действие гидравлической жидкостью или кабелем. Маховик соединяется с двигателем, а диск сцепления соединяется с коробкой передач. Сцепление включено, когда педаль не нажата. Пружины прижимают нажимной диск к маховику, который фиксирует трансмиссию на двигателе.

    При нажатии педали сцепления сцепление выключается. Рычаг прижимает выжимной подшипник к центру пружины, что снижает зажимное давление.

    Распространенные причины этого:

    • Неисправность главного/подчиненного цилиндра сцепления : Главный цилиндр сцепления имеет резервуар, в котором находится тормозная жидкость. Главный цилиндр соединен с рабочим цилиндром шлангами. Когда педаль сцепления нажата, тормозная жидкость перемещается от главного цилиндра к ведомому, который прикладывает давление для включения сцепления. И главный, и рабочий цилиндры имеют уплотнения, которые могут изнашиваться, что приводит к утечке. Утечка в конечном итоге приведет к неисправности сцепления. Общие симптомы отказа главного или рабочего цилиндра сцепления включают в себя сцепление до упора в пол, невозможность переключения передач и утечку тормозной жидкости.

    • Утечка жидкости сцепления : Жидкость сцепления на самом деле просто тормозная жидкость. Утечка в системе затруднит переключение передач, а педаль сцепления может упираться в пол. Также может быть лужа тормозного пола на полу гаража. Утечка жидкости часто является признаком более серьезной проблемы.

    • Сцепление с проскальзыванием : Сцепление спроектировано так, чтобы немного проскальзывать при первом включении сцепления или во время переключения передач, чтобы обеспечить плавность хода, но после полного включения сцепления проскальзывания быть не должно. В большинстве случаев проскальзывание происходит, когда автомобиль буксирует груз или поднимается в гору. Проскальзывание может привести к нагреву сцепления, что может привести к обгоранию накладок сцепления, что может привести к повреждению маховика и нажимного диска. Нормальный износ обычно является причиной проскальзывания сцепления. Проблему следует решать, как только появляются первые симптомы, чтобы избежать дополнительных повреждений.

    • Сцепление с дребезжанием или рывками : Сцепление с рывками или рывками часто бывает вызвано попаданием масла или смазки на накладки сцепления. Деформированный маховик или ослабленная крышка сцепления также могут вызвать эту проблему.

    • Воздух в гидравлической линии : Если в гидравлической линии есть воздух, он займет место, необходимое жидкости для создания надлежащего давления. Это может привести к заклиниванию сцепления.

    • Неправильно отрегулированный рычажный механизм : Рычаг, соединяющий педаль с системой сцепления, может быть неправильно отрегулирован. Залипание сцепления часто является признаком этой проблемы. Для решения этой проблемы необходимо отрегулировать связь.

    • Обрыв троса сцепления : Трос сцепления может растянуться или порваться. В этом случае сцепление будет часто заедать. Кабель придется заменить.

    • Сцепление не отпускается : Есть много причин, по которым сцепление не отпускается. Все, от поврежденных шлицов входного вала до изношенного фиксатора подшипника и погнутого диска сцепления. Автомобиль со сцеплением, которое не отключается, следует как можно скорее осмотреть, поскольку невыполнение его ремонта приведет к дальнейшему повреждению.

    • Жесткое сцепление : Если сцепление кажется жестким или тугим, велика вероятность того, что проблема связана с педальным приводом или тросом сцепления.

    Чего ожидать:

    Квалифицированный мобильный механик приедет к вам домой или в офис, чтобы определить источник и причину проблемы со сцеплением, а затем предоставит подробный отчет о проверке, включающий объем и стоимость необходимого ремонта. .

    Насколько важна эта услуга?

    Сцепление является неотъемлемой частью бесперебойно работающей трансмиссии, и даже одна неисправная деталь может серьезно повлиять на остальную часть системы сцепления, а также на трансмиссию. Проблемы со сцеплением следует устранять как можно быстрее.

    Быстрое и простое обслуживание у вас дома или в офисе

    Гарантия на 12 месяцев и 12 000 миль пробега



    Последние статьи и вопросы

    Как долго служат форсунки омывателя ветрового стекла?

    Обеспечение безопасности автомобиля во время движения должно быть одной из главных забот, которые возникают у вас как у владельца автомобиля. Со всеми различными функциями безопасности, которые есть в современных автомобилях, это…

    P0250 Код неисправности OBD-II: Высокий уровень сигнала в цепи соленоида B перепускной заслонки турбонагнетателя Входная цепь соленоида B перепускного клапана турбонагнетателя выше спецификаций, что указывает на… как купить головку блока цилиндров хорошего качества). Эти болты крепят головку блока цилиндров к блоку цилиндров. Болты крепления головки представляют собой длинные болты, которые проходят через головку блока цилиндров и прокладку головки…

Добавить комментарий

Ваш адрес email не будет опубликован.
