Шатун в двигателе держит поршень но качается перед коленвалом

Двигатель

10.06.2020

0 4 307 3 минут чтения

Шатун – так называют медведя, который от недостатка пищи просыпается среди зимы или совсем не впадает в спячку.

Ходит, шатается по лесу, может напасть даже на человека.

Но в этой статье будет не про него, а про совсем безобидную деталь, точнее про шатун в двигателе автомобиля.

Он при своей работе совершает качающие движения, поэтому назван именем коварного хищника. А про Мишку мы как-нибудь в другой раз поговорим. Наш шатун сейчас нам гораздо нужнее чем медведь.

Эта самая деталь, соединяет коленчатый вал и поршень. Ее назначение – преобразование поступательного движения поршня в цилиндре во вращательное движение коленчатого вала, который в свою очередь через трансмиссию приводит в движение колеса автомобиля.

Оглавление

  • 1 Шатун, особенности конструкции
    • 1. 1 Основные элементы
    • 1.2 Применяемый материал и профили
    • 1.3 Конструктивные особенности

Конструктивные отличия шатуна определяются типом мотора и схемой его компоновки. Так в бензиновых двигателях используют легкий вариант, а в дизельных – утяжеленный, Причина тому – дизель работает при бОльших степенях сжатия .

Основные элементы

К главным звеньям относятся: стержень, верхняя головка (поршневая) и нижняя (кривошипная). Также в комплект входят: вкладыши нижней головки (подшипники скольжения), подшипниковая втулка верхней головки, болты и гайки со шплинтами для крепления нижней головки к шатуну.

Стержень шатуна может быть разных видов сечения: прямоугольник, круг, крест или Н-образный. Есть движки, в которых шатуны имеют масляную канавку, через которую подается масло к поршню.

Поршневая головка находится вверху – это неразъемный шатунный элемент. Его конструкция зависит от способа установки поршневого пальца.

В двигателях, с пальцем фиксированного типа (палец жестко запрессован в верхнюю шатунную головку), в поршневой в головке предусмотрено цилиндрическое отверстие без втулки.

В варианте движка с плавающим пальцем (палец фиксируется в бобышках поршня), присутствует биметаллическая или бронзовая втулка.

Кривошипная головка находится внизу и имеет разборную конструкцию. Она соединяет коленчатый вал и сам шатун. Включает верхнюю часть и крышку, которая прикреплена к шатуну болтами. Бывает с двумя категориями разъемов относительно стержневой оси – косым (под углом) и прямым (перпендикулярным).

В головке, как уже говорилось, установлены вкладыши подшипника скольжения. Выглядят как две половинки разрезанного плоского кольца. Покрыты и могут содержать от двух до пяти слоев мягкого металла.

В современных моторах применяют двух и трехслойные вкладыши. В двухслойном на металлическую основу нанесен покров антифрикционного материала, а в трехслойном, кроме того есть еще изоляционный слой.

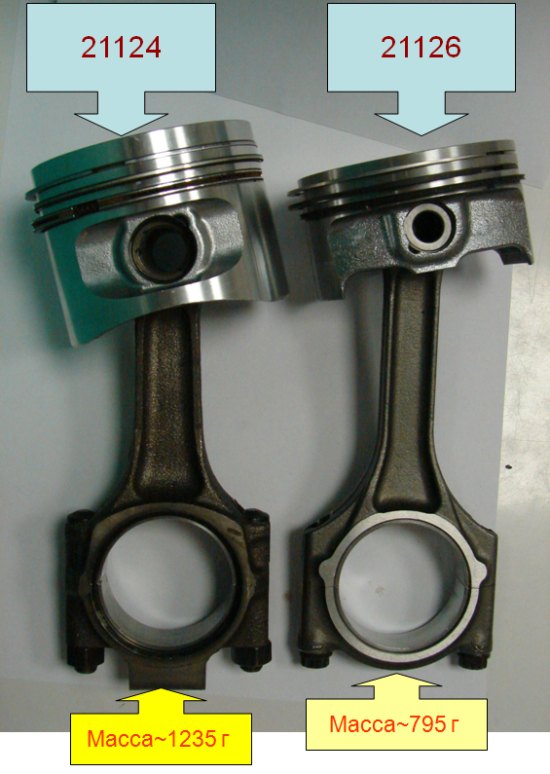

Чтобы не возникало вибраций и шумов во время работы двигателя, все шатуны, и их составляющие должны быть одинаковой массы. Подгонку по массе делают, снимая тонкую стружку с бобышек, которые расположены на верхней головке, на стержне или внизу поршневой головки.

Применяемый материал и профили

Шатуны делают штамповкой из высокопрочной стали или методом литья из чугуна.

В дизельных моторах используются изделия из легированной стали изготовленные методом ковки (горячей штамповки), а в некоторых бензиновых двигателях из порошкообразных металлов, полученные методом спекания.

Напряженные условия работы этой детали предполагают ее высокую надежность, долговечность и износостойкость. Повышенные требования предъявляются и к болтам крепления. Для их производства используют легированные стали, с высоким коэффициентом текучести.

Конструктивные особенности

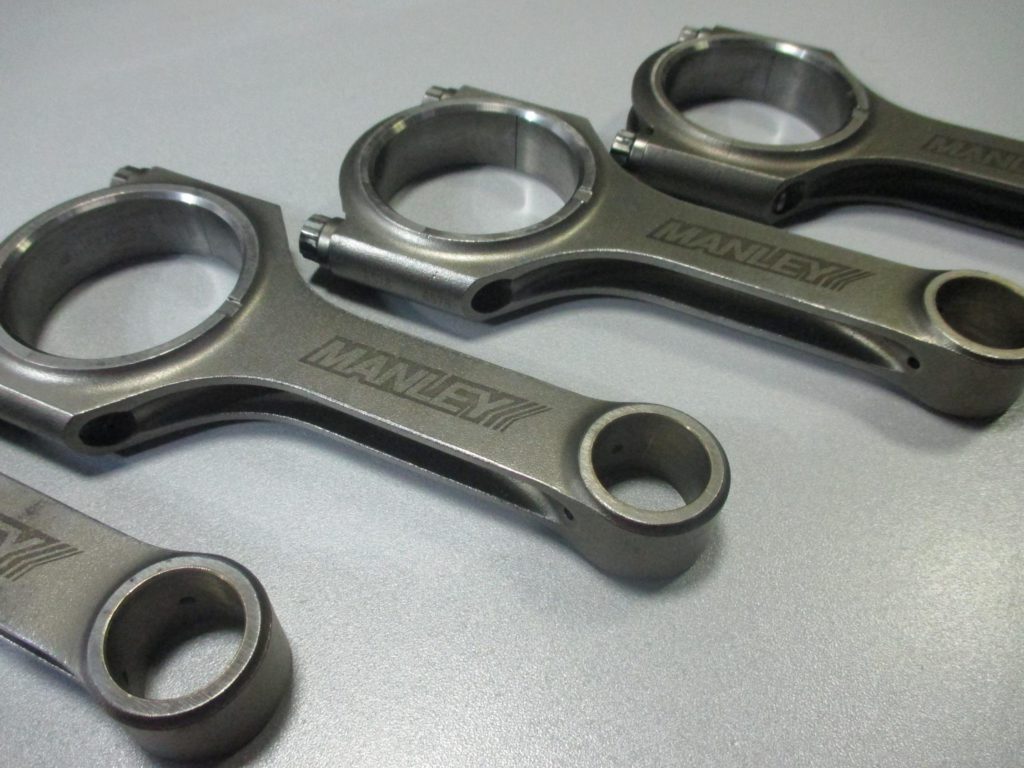

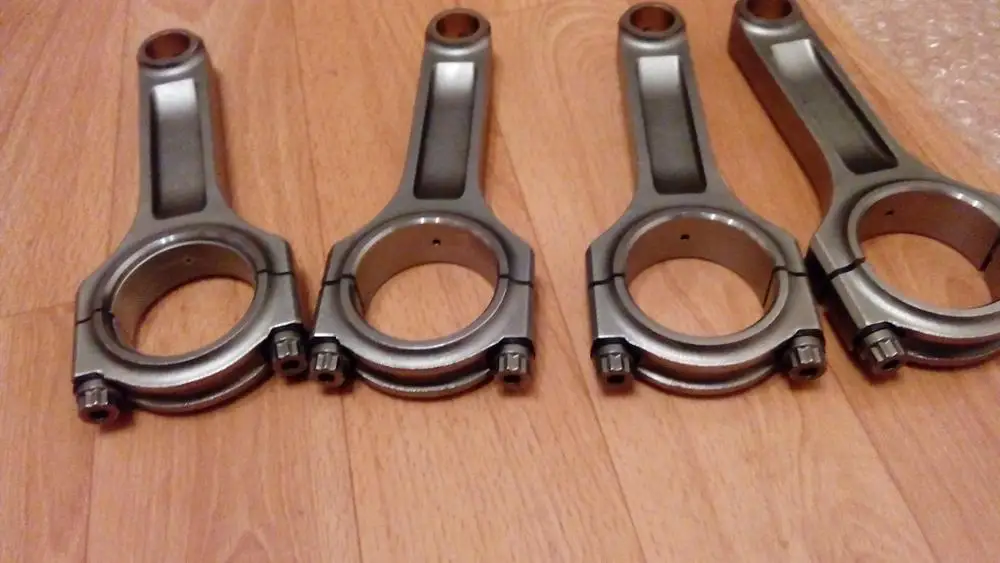

Стержень шатуна, при работе, подвергается продольному изгибу, поэтому обычно имеет двутавровое сечение, хотя встречаются также круглые, крестообразные и трубчатые. Но оптимальным вариантом считается двутавровый стержень, обладающий хорошей жесткостью при минимальном весе.

Для крестообразных профилей нужны более развитые головки, а это способствует утяжелению детали. У круглого исполнения простая геометрия, но оно требует высокого качества механической обработки.

В массовом автомобильном производстве применяются стержни двутаврового сечения. Для повышения общей жесткости, уменьшения габаритов и массы шатунов в форсированных двигателях обе головки отковывают как одно целое со стержнем. При этом верхней, как правило, придают форму цилиндра.

Верхние головки выпускаются различной формы, отличия зависят лишь от устройства и способа фиксации поршневого пальца, а так же от способа смазки.

Ну, теперь поняли, чем отличается наш шатун от медведя?)))

Теперь самое время поделится информацией с друзьями в социальных сетях про медведя-шатуна.

Да! Не забудьте поделиться с друзьями! Ссылочку скиньте им на эту статью и порядок. И не останавливайтесь на прочитанном, продолжайте расширять свой автомобильный кругозор, читай те статьи про Поршень, про Блок двигателя, Про Коленчатый вал. Всё будет для вас интересно!

До новых встреч, автомобилисты!)))

Статьи по теме

это.

.. Функции, особенности шатуна — Volk96

01-03-2019 04:48

Содержание статьи:

  • Конструкция
  • Верхняя головка
  • Нижняя головка
  • Стержень
  • Материалы
  • Как работает
  • Заключение

В двигателе внутреннего сгорания шатун – это деталь кривошипно-шатунного механизма. Элемент соединяет поршни с коленчатым валом. Необходимы шатуны для передачи поступательных движений поршней и превращения этих движений во вращение коленчатого вала. В результате машина может ехать.

Конструкция

Мы уже примерно знаем, что такое шатун, и сейчас рассмотрим особенности конструкции. Деталь соединяет поршень с коленчатым валом. В процессе работы совершаются очень сложные движения. Верхняя головка шатуна выполняет возвратно-поступательные движения, нижняя часть делает круговые. Шатуны в процессе работы воспринимают очень высокие нагрузки, и это учитывается в конструкции. Смотрите на схеме шатун двигателя.

Вам будет интересно:Интересный тюнинг «Гетц Хендай»

Элемент состоит из верхней головки, нижней головки, а также из силового стержня, который служит соединителем. Деталь практически полностью цельная и изготавливается из стали, чугуна, алюминиевых сплавов.

Верхняя головка

Верхняя головка шатуна – это та часть, что имеет отверстие для поршневого пальца. В это отверстие после установки поршня запрессовывают палец. Конструкция верхней головки цельная. Форма ее полностью определяется тем, как сделано крепление поршневых пальцев.

Если палец фиксированный, тогда в головке на шатуне отверстие будет иметь цилиндрическую форму. Отверстие сделано очень точно, чтобы обеспечивать нужный натяг при соединении. Натяг – это, когда размер поршневого пальца немного больше, чем размер отверстия в головке шатуна. Если палец имеет плавающую конструкцию. Тогда в головку шатуна впрессовывают биметаллические или бронзовые втулки.

Но существуют и модели ДВС с плавающим типом пальца, где нет втулок, и палец может свободно вращаться в отверстии головки шатуна, ведь отверстие в головке сделано с зазором. В этом случае к поршневому пальцу обязательно подается масло. Верхняя головка делается в виде трапеции, так как она испытывает грандиозные нагрузки. Трапеция позволяет увеличить опору в процессе работы поршней.

Нижняя головка

Она соединяется через разъемное соединение с шатунной шейкой на коленчатом валу. Деталь состоит из двух частей – верхней части и крышки. Верхняя часть представляет с шатуном единое целое. На заводе отверстие в нижней головке растачивается вместе с крышкой, каждая из них может использоваться только со своим шатуном. Крышка и шатун соединяются при помощи болтового соединения.

В нижней части имеются подшипники скольжения. Это детали, по конструкции напоминающие коренные вкладыши. Они также изготовлены из стальной ленты с антифрикционным покрытием.

Стержень

Для большинства двигателей массового рынка стержень имеет расширение к нижней головке и сделан в виде двутавровой формы. В дизельных ДВС шатун сделан более прочным и массивным, в отличие от бензиновых двигателей.

Некоторые моторы могут оснащаться шатунами и других форм. Обычно в стержне имеется внутренний канал для подачи смазки к головке. Иногда данный канал проходит и к нижней головке шатуна – это канал для подачи масла к вкладышам.

Материалы

Чтобы максимально снизить вибрации и шум, а также для повышения мощности, инженеры разрабатывают шатуны и остальные элементы двигателя авто максимального малого веса. Однако постоянное облегчение ведет к понижению прочностных характеристик. А ведь шатун – это деталь, испытывающая огромные нагрузки. Элемент должен иметь определенный запас прочности.

Для экономии и для снижения себестоимости производства, изделия для ДВС изготавливают преимущественно из чугуна методом литья. Данный подход отлично применяется бензиновых моторов. Чугун – это идеальный компромисс между ценой и прочностью.

Что касается дизелей, то все детали здесь работают под еще более серьезными нагрузками. Поэтому чугун здесь неуместен. Шатуны для дизельных ДВС производят штамповкой и горячей ковкой. Материал в данном случае – специальные легированные стали. Шатун, изготовленный методом ковки, значительно прочнее литых чугунных изделий. Но и цена значительно выше.

Как работает?

Мы уже знаем, как выглядит шатун. Как он работает, узнаем далее. Главная задача элемента – взять на себя передачу тяговых усилий от поршней, движущихся поступательно к коленвалу. Таким образом, тяга превращается во вращательные движения. Процесс превращения очень быстрый.

Когда поршень находится в положении ВМТ или чуть ниже ее, то топливная смесь воспламеняется и поршень выталкивается вниз. Шатун, соединенный с поршнем, также будет двигаться вниз, заставляя коленчатый вал вращаться. Когда поршень двигателя достигнет нижней мертвой точки, за счет силы инерции коленчатый вал будет толкать шатун и поршень вверх. Данный процесс цикличный и повторяется многократно.

Заключение

Итак, мы узнали, что такое шатун. Это деталь для соединения поршней и коленчатого вала. Механизм довольно крепкий и выполняет важную функцию в работе ДВС.

Источник

Автор: Ярослава Игнатова

Похожие статьи

Как заполировать царапины на машине своими руками: технология и материалы

«Флюенс»: отзывы владельцев, плюсы и минусы автомобиля

Чистка салона автомобиля: способы, средства, полезные советы

Тюнинг фар на «Приоре»: описание, интересные идеи, фото

В лобовое стекло попал камень: что делать? Ремонт сколов и трещин на лобовом стекле

Твинскрольная турбина: описание конструкции, принцип действия, плюсы и минусы

Турбина с изменяемой геометрией: принцип работы, устройство, ремонт

Как работают подушки безопасности в автомобиле: устройство и принцип работы

Доработка «Рено-Логан» своими руками: варианты

Топливный фильтр «Ларгус»: где находится и как заменить? Lada Largus

Шатун

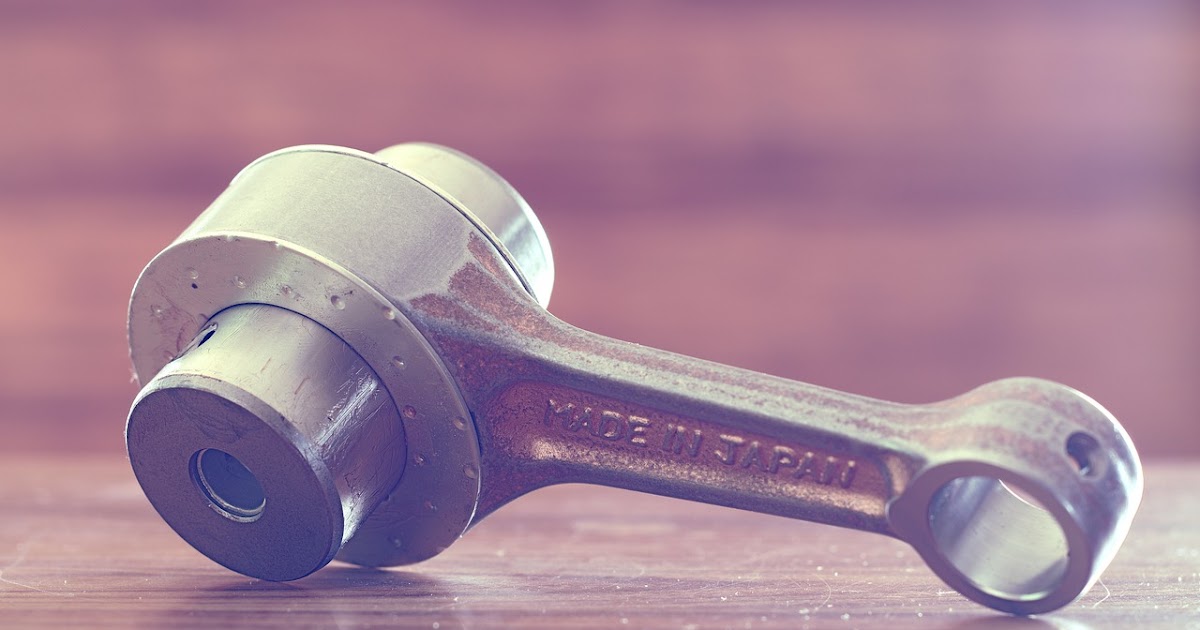

Шатун — часть кривошипно-шатунного механизма, служащая для соединения поршня с шатунной шейкой коленчатого вала.

Двигатель

Название детали — «шатун» — имеет прямое отношение к характеру выполняемой работы — передачи возвратно-поступательных движений поршня к коленчатому валу. Наиболее заметное распространение деталь получила в эпоху паровозов, в которых была частью привода. При передаче возвратно поступательного движения один конец шатуна перемещается вверх и вниз с ограниченной амплитудой, то есть «шатается».

Шатун — одна из древнейших деталей механизмов. Эту деталь можно видеть, например, в конструкции аппаратов гениального инженера Леонардо Да Винчи



Шатун — одна из наиболее древних деталей, которая применялась еще в древних, деревянных механизмах. Первые известные шатуны работали еще в конструкции привода римской лесопилки третьего века. Они превращали вращение колеса, приводимого в движение водой, в возвратно-поступательное движение пилы. Впервые сочетание шатуна с коленчатым валом встречается в конструкции водяного насоса двенадцатого тысячелетия, изобретенного арабским инженером Аль-Джазари. Его конструкция не была похожа на современный кривошипно-шатунный механизм и была гораздо сложнее, что свидетельствует о том, что Аль-Джазари не вполне представлял себе закон сохранения энергии. В Италии времен эпохи Возрождения конструкцию с применением шатуна можно видеть на полотне художника Пизонелло, изображающем работу водяного насоса. К шестнадцатому столетию конструкция «шатун — коленчатый вал» окончательно приняла современный вид и получила широкое распространение. Свдительство этому содержится на страницах трактата «Theatrum Machinarum Novum» 1588 года Георга Андреаса Боклера, в котором описывается не менее 45 машин, построенных с применением шатуна.

Устройство шатуна

В двигателях современных автомобилей применяюся шатуны, сделанные из стали, но встречаются и другие варианты материала. К примеру, для двигателей спортивных автомобилей для облегчения веса агрегата могут быть изготовлены шатуны из титана или специальных высокотемпературных алюминиевых сплавов (T6-2024 и T651-7075). Кроме того, «спортивные» шатуны отличаются методом изготовления — их получают методом ковки, укрепляющей структуру металла. Кованые поршни и шатуны прочнее обычных, полученных методом литья.

Шатунные вкладыши — обязательная для замены деталь при капитальном ремонте двигателя

Шатуны устроены таким образом, что ни один из их концов не крепится к смежным деталям так, чтобы в этом месте появилось трение. Через верхнюю головку шатуна продевается поршневой палец, к которому, в свою очередь, присоединяется поршень, а нижняя головка надевается на шейку вращающегося коленчатого вала. Естественно, оба крепления подразумевают использование обильной смазки. Для снижения износа шатунных шеек коленчатого места крепление нижней головки снабжают специальными вкладышами, которые имеют антифрикционное покрытие.

Нижнее «кольцо» шатуна, посредством которого он крепится к коленвалу, для облегчения сборки делают разборным — нижняя часть «кольца» — так называемая крышка, может быть отделена.



Особенности эксплуатации и ремонта шатунов

Несмотря на то, что шатуны не образуют пар трения ни на одном из концов, дефекты шатунов встречаются на практике очень часто. Проблема шатунов не в трении, которого почти нет (если не считать трения боковой головки о щеки коленвала), а в нагрузке и в высокой температуре. Нагрузка на шатун, причем разнонаправленная, может достигать нескольких тонн, а порой и нескольких десятков тонн. Такова особенность его работы — шатун попеременно то сжимается, то растягивается на протяжении одного полного цикла, то есть оборота коленвала. Как правило, при возникновении стука шатунных вкладышей принято ограничиваться заменой только самих вкладышей, хотя в результате перегрева двигателя или проворачивания вкладышей шатун почти наверняка деформируется — искривляется. Чтобы понять, параллельны ли оси отверстия головок, и не искривился ли шатун, необходимо провести измерения при помощи специальных приспособлений.

Одна из самых впечатляющих поломок двигателя — дыра, пробитая в блоке цилиндров вылетевшим наружу шатуном

Помимо несоосности частым дефектом шатуна становится износ отверстия верхней головки шатуна, в которое вставляется так называемый плавающий палец. Определить, ровное отверстие или оно разбито, можно только нутромером, так как визуальный осмотр ничего не даст — величины износа слишком малы.

Чтобы определить степень деформации — причины несоосности — шатун можно положить на поверочную плиту — идеально ровную поверхность, позволяющую судить о том, деформирована деталь или нет.



Способы ремонта шатунов

Диаметр отверстия нижней головки после проворачивания вкладышей увеличивается и должен быть восстановлен до номинального предусмотренного заводом размера. Для этото сначала проводят «занижение» крышки шатуна на небольшую величину, измеряемую в микронах — около 0,05-0,1 мм. Если отверсти разбито несильно, крышку шлифуют, если сильно — фрезеруют. Естественно, после занижения отверстие теряет форму, и его необходимо расточить. Помимо возвращения формы расточка способствует восстановлению заводского размера отверстия. Для этой операции используется специальный расточный станок для шатунов, но если его нет, квалифицированный токарь может сделать то же самое с помощью специальной оснастки на универсальном станке (токарно-фрезеровочном). После расточки стенки отверстия доводятся до идеального состояния хонингованием (такую же обработку проходят стенки цилиндров при капремонте блока). Современные двигатели, как правило, относятся к категории высокофорсированных, так как в современном автомобилестроении заметна тендеция повышения отдачи без увеличения рабочего объема. Для этого применяются различные агрегаты, позволяющие повысить степень сжатия при сохранении объема, к примеру, турбонагнетатели. Естественно, при форсировке нагрузка на все без исключения детали, в том числе и на шатуны, существенно увеличивается. Соответственно, при малейшем нарушении работы системы смазки могут иметь необратимые последствия для шатунов. При большом перегреве и серьезных нагрузках в структуре металла, из которого сделаны шатуны, происходят такие изменения, что ремонт шатунов может оказаться невозможным или слишком дорогим, и проще заменить их новыми деталями.
