Шрус где находится: Шрус где находится

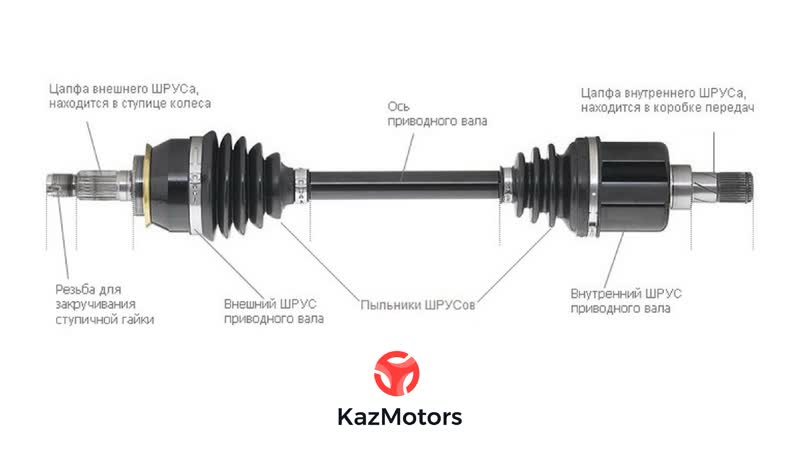

Стандартная конструкция приводного вала представляет собой две полуоси, идущие от дифференциала к правому и левому колесам автомобиля соответственно, при этом ШРУС крепятся по обе стороны каждой полуоси, со стороны колеса – внешний (наружный) ШРУС, со стороны дифференциала трансмиссии – внутренний ШРУС. Внешний ШРУС – это, как правило, фиксированный шарнир шарикового типа, обеспечивающий больший угол поворота; внутренний ШРУС – подвижный, типа «трипод», обеспечивающий меньший угол поворота, но при этом позволяющий изменять длину привода. В целом, говоря о конструктивных особенностях ШРУСов, устанавливаемых на легковые автомобили массового производства сегодня, то, в зависимости от типа автомобиля и требуемых характеристик приводного вала, это порядка 7-10 различных видов.

Сроки и особенности эксплуатации
При покупке нового автомобиля у официального дилера гарантийный срок службы ШРУСа входит в общий гарантийный срок обслуживания, заявленный производителем автомобиля, и составляет в среднем 100 тыс. км пробега. Расчетный срок службы ШРУСов, изготавливаемых для вторичного рынка, составляет в среднем 120 тыс. км. Фактический срок эксплуатации ШРУСа определяется нагрузками на деталь, которые в свою очередь зависят от качества сборки автомобиля, состояния дорог, на которых он эксплуатируется, стиля вождения. Так, скажем, при резком старте с вывернутыми колесами нагрузка на ШРУС намного больше, нежели при равномерном наборе скорости. В тот момент, когда шарнир повернут на большой угол относительно оси вращения, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию. Помимо этого, ШРУС находится в непосредственной близости от дорожного полотна, и повреждение детали может произойти механическим путем, например, при попытке водителя заехать колесом на бордюр. В этом случае высока вероятность повреждения в первую очередь внешнего ШРУСа, который вообще принимает на себя большую нагрузку и расположен ближе к дорожной поверхности. В восьми случаях из десяти выходит из строя именно внешний ШРУС.

В условиях возникающей конкуренции между производителями оригинальных и неоригинальных запасных частей, на рынке действуют договоренности, согласно которым производители «неоригинала» имеют право выпускать запчасти для автомобилей последнего поколения только спустя определенное время, в среднем соответствующее тому времени, которое новый автомобиль находится на гарантии, поэтому рынок неоригинальных запчастей для автомобилей последних трех-четырех лет выпуска практически отсутствует.

GKN Service International GmbH (Германия)
Бренд: GKN Lobro, GKN Spidan
Официальный сайт: http://www.gkndriveline.com
В прошлом году компания праздновала свое 250-летие, хотя нынешнее название получила лишь в 1992 году в результате слияния компаний Guets, Keen & Nettlefolds. Сейчас GKN специализируется на приводных механизмах и поставляет свою продукцию на конвейеры чуть ли не всех мировых автоконцернов. GKN принадлежит 40 заводов, расположенных в 30 странах мира по признаку территориальной близости к производителям автомобилей. Ежегодно GKN производит 60 млн шарниров. Доля компании на мировом рынке ШРУС составляет порядка 40%. Продукцию GKN можно найти на рынке под двумя брендами – GKN Spidan и GKN Lobro.

GSP (Китай)
Бренд: GSP
Официальный сайт: http://www.gsp-europe.com
Компания GSP основана в 1985 году в США. Каталог GSP один из самых обширных – в нем можно найти ШРУС практически для любого массового автомобиля. Ежегодно GSP производи до 5 млн ШРУСов, поставляя свою продукцию более чем в 100 стран мира. С 2002 года все производство компании было перенесено в Китай.

LPR s.r.l. (Италия)
Бренд: LPR
Официальный сайт: http://www.lpr.it
В 1952 г. В городе Брешиа, Италия, Петро Аричи основал компанию по производству деталей гидравлических систем. В 1977 г. Компания была переименована в LPR s.r.l. И производство переместилось в город Сан Николо. Помимо деталей гидравлики, было начато производство шарниров равных угловых скоростей. Все 4 завода LPR находятся в Италии (общая площадь – 67 тыс. кв. м).
Автозапчасти LPR поставляется на конвейеры крупнейших производителей автомобилей: General Motors, Mazda, FIAT, Ferrari, Ford, Maserati и др.

Egon von Ruville GmbH (Германия)
Бренд: Ruville
Официальный сайт: http://www.ruville.de
Торговая марка Ruville принадлежит компании Egon von Ruville GmbH, которая была основана в Гамбурге в 1922 году. В настоящее время под брендом Ruville собрана продукция разных изготовителей, таких как SKF, Timken, Koyo, INA, SNR и др. Ruville не производит компоненты на своих заводах, а размещает заказы у партнеров, при этом контролируя качество и обеспечивая конкурентную цену. Несмотря на небольшой штат, компания ежедневно упаковывает и отправляет в 100 стран мира более 17000 различных деталей. С декабря 2001 года Ruville входит года в группу компаний Schaeffler Automotive Aftermarket. Кроме Ruville, в нее входят такие всемирно известные бренды, как INA, FAG и LUK. Эти именитые фирмы производители объединились с Ruville с целью улучшения сбыта своей продукции.

MAPCO Autotechnik GmbH (Германия)
Бренд: MAPCO
Официальный сайт: http://www.mapco.de
Продукция MAPCO впервые появилась в продаже на европейском рынке в 1977 году. Компания была основана во Франции, но в настоящее ведёт свою деятельность как MAPCO Autotechnik GmbH со штаб-квартирой в Боркхайде, недалеко от Берлина. Детали подвески и рулевого управления, марки MAPCO успешно продаются на европейском рынке начиная с 1985 года. В настоящее время ассортимент продукции достигает 3000 артикулов и рассчитан на автомобили европейских, японских, корейских и американских марок.

SKF group (Швеция)
Бренд: SKF, GLO
Официальный сайт: http://www.skf.com
SKF – один из ведущих мировых поставщиков продукции и услуг в области подшипников качения, узлов вращения, уплотнений и инженерных решений. Компания основана в 1907 году и сегодня имеет в своем составе около 100 предприятий и торговых компаний в 70 странах мира. С 2008-го в состав группы входит и другой известный производитель ШРУС – итальянская GLO. В настоящий момент на рынке существуют оба бренда.

Metelli S.p.A. (Италия)
Бренд: Metelli, Cifam
Официальный сайт: http://www.metellispa.it
Итальянский производитель Metelli S.p. A. начал свою деятельность в 1962 году, и начало было инженерного направления. Только в 1970 году в Metelli начали производственные разработки в области автомобильной промышленности. Позже открылось производства ШРУСов (шарниров равных угловых скоростей), а также тормозных дисков и водяных насосов. До недавнего времени продукция фирмы продавалась под двумя торговыми марками: Metelli и Cifam. Сейчас происходит переход к объединению под одну – Metelli.

NUOVA TECNODELTA S.p.a. (Италия)
Бренд: INTER BRAKES
Официальный сайт: http://www.nuovatecnodelta.it
Компания NUOVA TECNODELTA S.p.A. основана в 1963 году в городе Prato Morone. С 1989-го она входит в итальянский концерн OMR Group. ШРУСы для европейских автомобилей появились в ассортименте NUOVA TECNODELTA начиная с 2003 года вместе с приобретением компании INTER BRAKES.

Wulf Gaertner Autoparts AG (Германия)
Бренд: Meyle
Официальный сайт: http://www.meyle.com
ТМ MEYLE принадлежит компании Wulf Gaertner Autoparts AG, основанной в 1958 году и до сих пор руководимой самими владельцами. С 1995 года она занимается производством запасных частей для легковых автомобилей, малотоннажных грузовиков и коммерческих автомобилей. В настоящее время ассортимент фирмы насчитывает около 13 300 артикулов. Ее продукция представлена в 120 странах мира на всех континентах.

JP Group A/S (Дания)
Бренд: JP Group
Официальный сайт: http://www.jpgroup.dk
Компания основана в 1976 году Йоханнесом Педерсеном и в настоящий момент управляется его сыном. Штабквартира, производство и склады находятся в датском городе Выборг. JP Group производит широкий ряд запчастей преимущественно для немецких автомобилей, а также предлагает продукцию сторонних компаний под своим брендом. Поставки осуществляются более чем в 80 стран мира.

GLO S.p.A. (Италия)
Бренд: GLO
Официальный сайт: http://www.glo.it
История компании начинает отсчет с 1978 г., когда Луиза Паньи, Джованна и Омеро Боргоньи основали GLO S.r.l., объединив в названии первые буквы своих имен. Компания GLO S.p.A расположена в знаменитой зоне автомобильной промышленности Италии, под Моденой. В 2000 г. GLO становится частью мультинациональной американской группы Metaldyne. Компания производит ШРУСы, пыльники ШРУС и приводы в сборе, которые используются на автомобилях самых разных марок и моделей по всему миру. В производственной программе компании особое место занимают ШРУСы и приводы для автомобилей российского производства.

Что такое ШРУС и каково его устройство

Частенько владельцы машин переднеприводного типа в процессе изучения устройства своего автомобиля обнаруживают интересные названия деталей, о которых ранее даже не слышали. К категории непривычных терминов можно отнести ШРУС. В данном материале будет детально рассмотрено это понятие, принципы его работы, виды. И первое, что нужно сделать в рамках данной темы, — дать объяснение тому, что такое ШРУС в автомобиле.

Содержание статьи

Принцип работы ШРУСа

Ранее упомянутое загадочное наименование — это не что иное, как аббревиатура от такого немаленького словосочетания, как шарнир равных угловых скоростей. Основное предназначение данного устройства заключается в транспортировке вращательных движений от одной полуоси к другой. Обязательное условие при этом, чтобы эти полуоси находились друг к другу под определенным углом, величина которого терпит постоянные изменения, но, как правило, не превышает отметку в 70.

Что касается истории создания ШРУСа, то, как и в случае со множеством других давно изобретенных вещей, нет абсолютного мнения. Наиболее распространенным является то, что в 1927 году данное устройство изобрел и запатентовал Альфред Рцепп. Кстати, механизм и называют шарниром «Рцеппа», а в качестве народно-водительского сленга выступает слово «граната».

Отметить следует также то, что ШРУС может находиться и в автомобилях с заднеприводной и полноприводной конструкцией. Но тут в действие вступают два обязательных условия: наличие жесткого крепления редуктора, что расположен в задней части автомобиля, и независимой подвески, что на задних колесах.

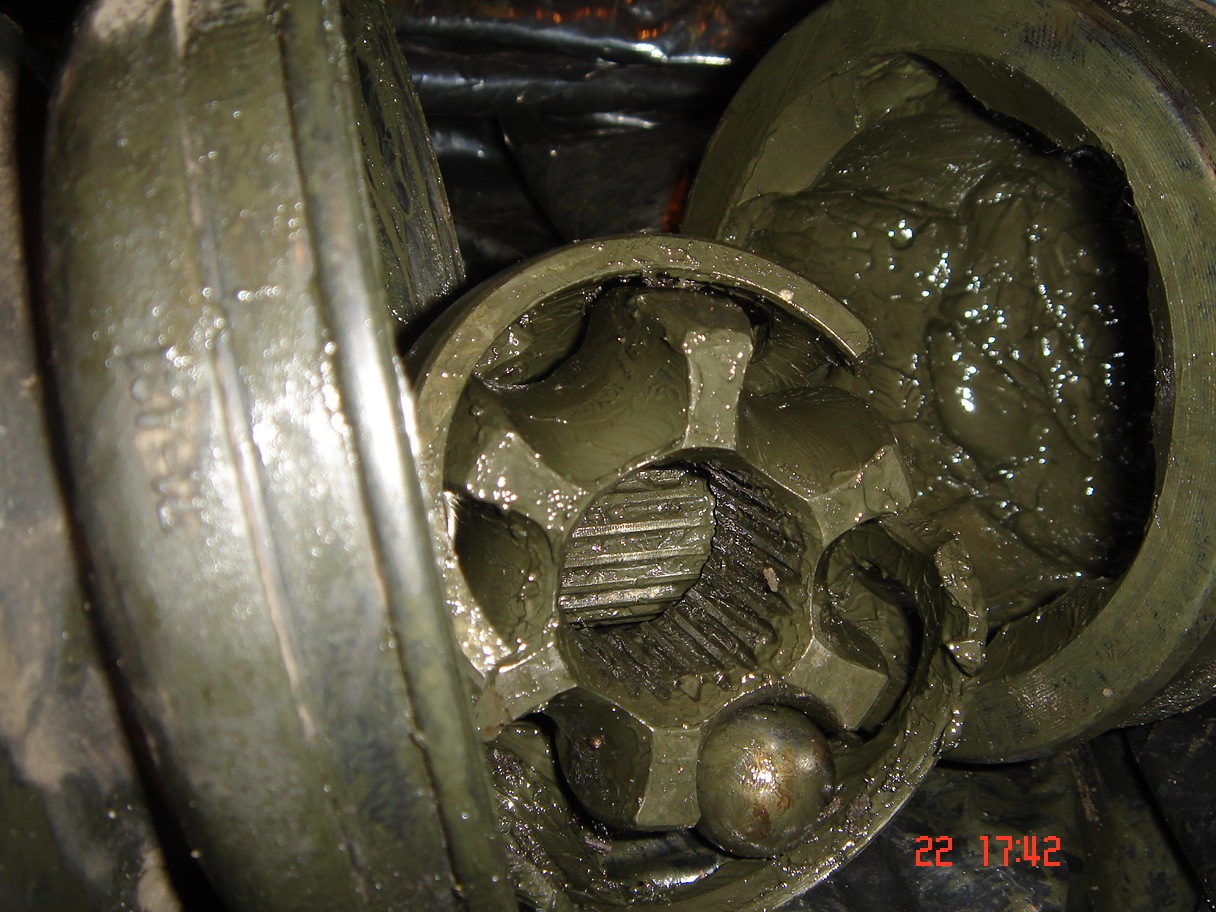

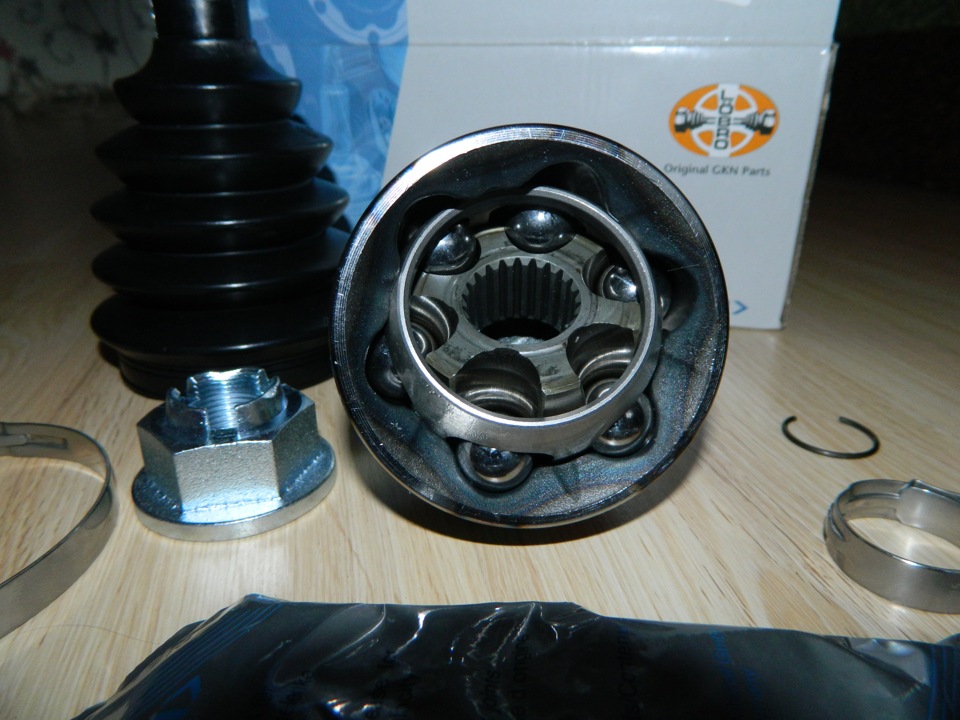

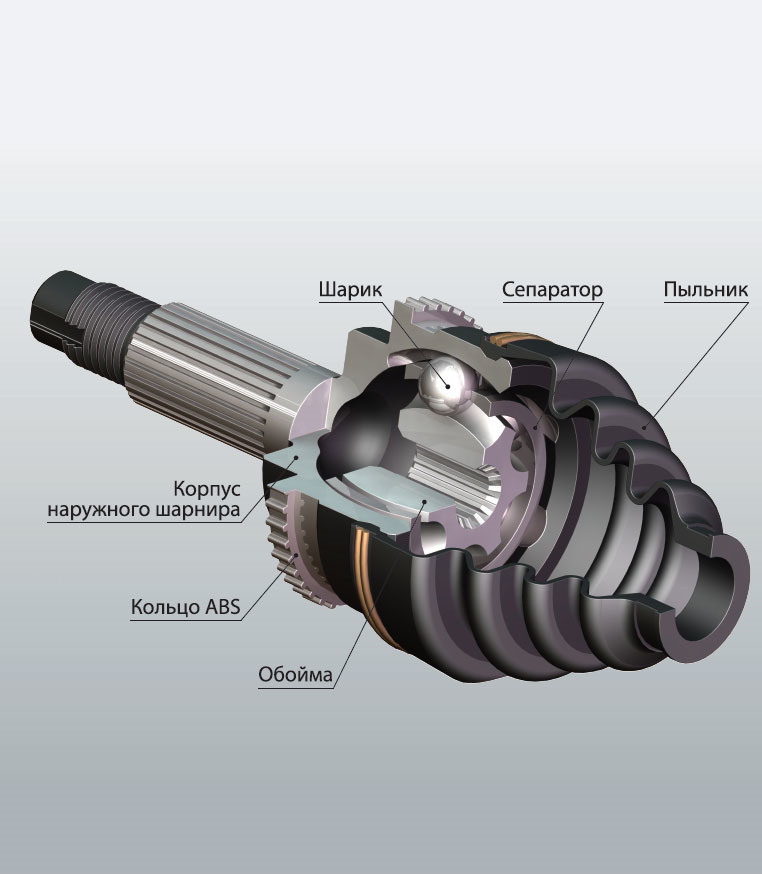

• корпуса в виде сферической чаши, плюс ведомый вал;
• внутренней обоймы, которая являет собой сферической кулак, плюс ведущий вал;
• сепаратора, который можно объяснить как кольцо со специальными отверстиями, предназначено для того, чтобы удерживать шарики;
• шарики в количестве шести штук.

Этот стандартный набор составляющих шарнира делает возможным максимально ровного перенесения вращательного движения. К тому же каждому владельцу автомобиля должно быть известно об отсутствии этой способности у карданного соединения полуосей, хотя оно и выполняет ту же функцию, что и ШРУС.

Что касается принципа работы ШРУСа, то его можно охарактеризовать следующим образом:

• сферические канавки находятся в корпусе, а также на внутренней обойме, и их число равняется количеству шариков;
• шарики удерживает сепаратор, а размещаются они в пространстве, что между кулаком и корпусом;
• шарики перемещаются при помощи канавок корпуса по внешнему диаметру, а при помощи канавок кулака — по внутреннему;
• усилие, возникающее в процессе вращения ведущего вала, передается на обойму, следом — на ведомый вал при помощи кулака и шариков, которые расположены в канавках;
• шарики продолжают вполне свободно передавать усилия, перемещаясь по канавкам, после осуществления смены угла между валами ведущего и ведомого типов.

Как и любому другому устройству, особенно расположенному в автомобиле, ШРУСу присущи определенные достоинства и недостатки. Что касается первого, то тут следует говорить о значительно меньшей потере мощности по сравнению с конструкцией заднеприводного типа, маленьком весе и легкой замене. А вот в качестве недостатков данного агрегата выступают износ в процессе трогания с места. Также ШРУС значительно уступает по мощи мосту.

Процесс работы любой «гранаты» в автомобиле постоянно происходит под большими нагрузками, поэтому элементы этого устройства с целью более медленного износа изготавливают из сверхпрочных материалов. Но это все равно не обеспечит вечное служение ШРУСа. В связи с различными причинами (агрессивная езда, попадание ненужных веществ в виде пыли, воды и грязи) шарнир может прекратить свое функционирование. Для предупреждения этого нужно знать следующие моменты.

Во-первых, первым признаком возникновения некоторых неполадок в работе ШРУСа выступает появление непривычного хруста в процессе осуществления автомобилем поворотов и резких разгонов. Первое, что нужно сделать в таком случае, — осмотреть привод. Этот процесс заключается в визуальном осмотре пыльников на предмет каких-либо повреждений или же наличия вытекания из-под них смазки. После этого необходимо проверить состояние подшипников путем пошатывания их в разные стороны. Показатель того, что с данным устройством не все в порядке, — явное ощущение люфтов. Поэтому следующим шагом является замена внутреннего ШРУСа.

Типы шарниров

Разные источники предлагают различные классификации ШРУСа. Но в целом возможно выделить распределение видов, на которое в дальнейшем смогут ориентироваться владельцы автомобилей. Прежде всего необходимо выделять шарниры в зависимости от их расположения. Так, на каждом приводе должен быть установлен наружный и внутренний шарнир.

Более обширная классификация шарниров выглядит следующим образом:

1. Кулачково-дисковые — имеются в наличии у «Урал-4320» и КрАЗ-255Б.
2. Сухариковые (кулачковые) — считается, что этот тип разработал в 20-х годах минувшего века француз Грегуар и запатентовал его под обозначением «Тракта». Сегодня этот тип шарниров применяется, как правило, в грузовиках, что связано с высокой скорости вращения вала, из-за чего устройство может перегреться.
3. Шариковые — тип, который сегодня является наиболее распространенным. К нему относятся: «Бендикс-Вейс», у которого есть делительные канавки, «Рцеппа», располагающий делительными рычажками, и «Рцеппа-Бирфильд», который отличается наличием смещенных делительных канавок.
4. Спаренные карданные — это два карданных шарнира, которые состыковались друг с другом и в своем тандеме обеспечивают взаимную компенсацию неравномерности вращения другого. Их применение было довольно редким: как правило, с этим типом шарнира разъезжали американские автомобили 1920-х годов (Cord L29 или Miller 91). Позднее начали устанавливаться и на карданных валах в американских внедорожниках, а сегодня их можно встретить в тракторах, грузовиках и строительной технике.

5. Трипод — устройство, отличающиеся наличием сферических роликов и вилки. К этой же категории относится и Трипод-Уникардан (те же элементы, но без вилки). Представители этого типа делают возможным намного большие осевые перемещения, но вместе с тем в процессе вращения под углом они обеспечивают нелинейное изменение скорости. Шарниры этих типов часто используются в качестве внутренних, то есть их устанавливают не со стороны колеса, а привода.

И напоследок рекомендация: любите свой автомобиль, ухаживайте за ним, за всеми его составляющими, в том числе и ШРУСом, и тогда он отплатит вам той же монетой.

Видео “Как смазать внутренний ШРУС”

На записи автолюбитель показывает, как правильно смазать внутренний ШРУС.

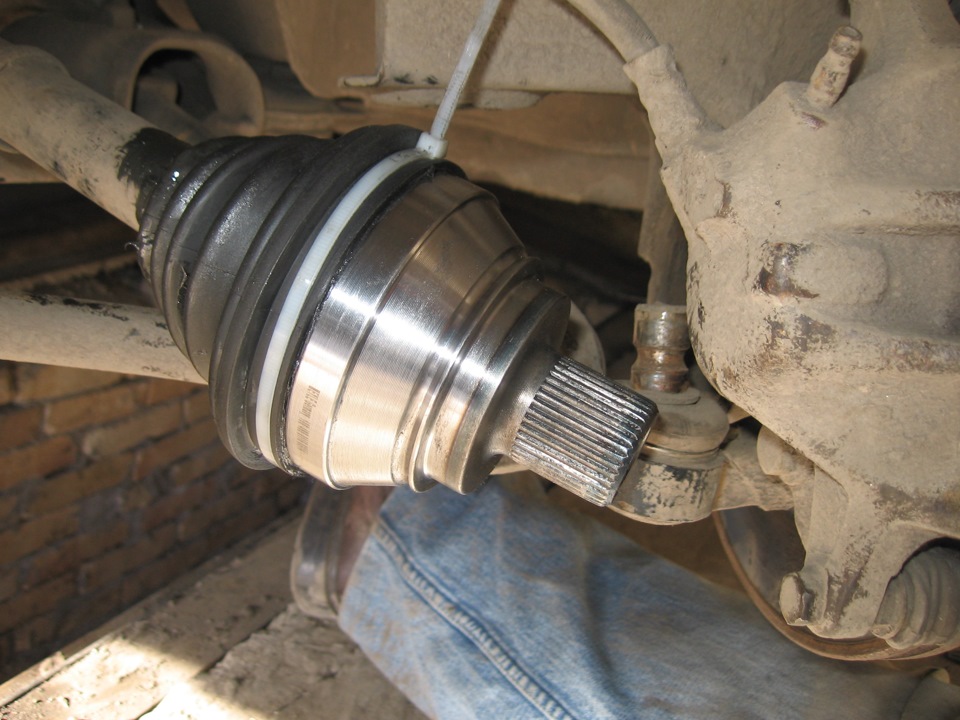

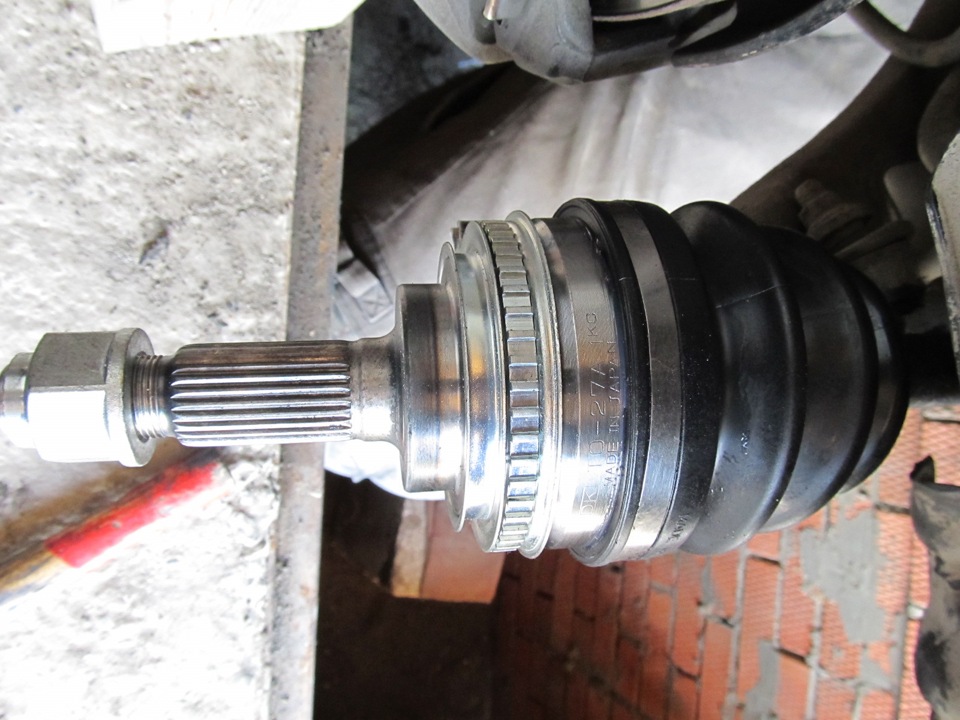

как заменить внешний шрус

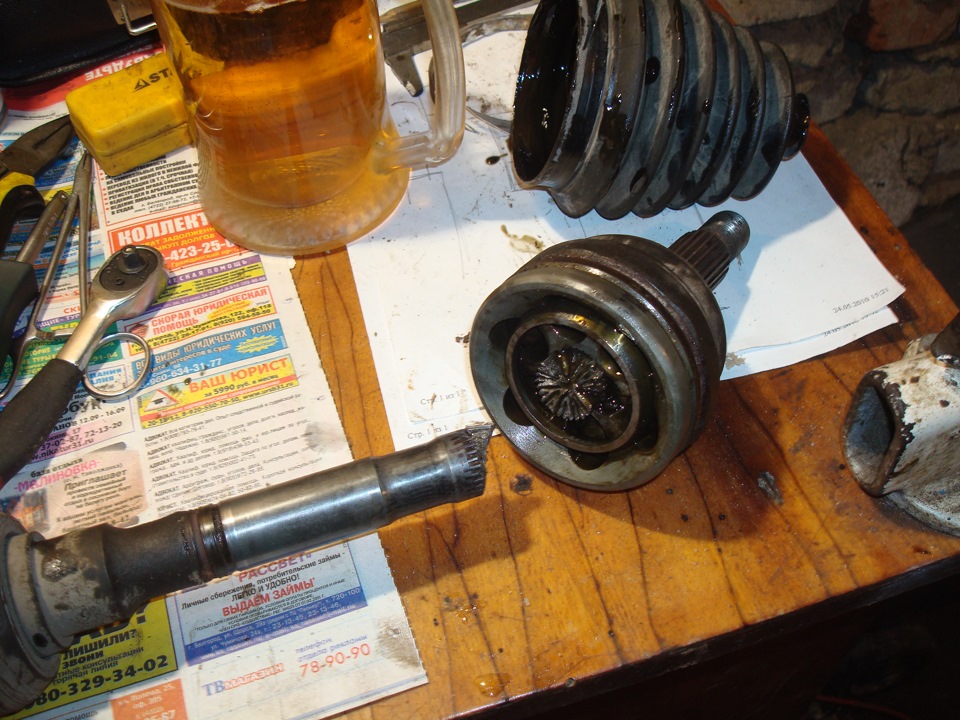

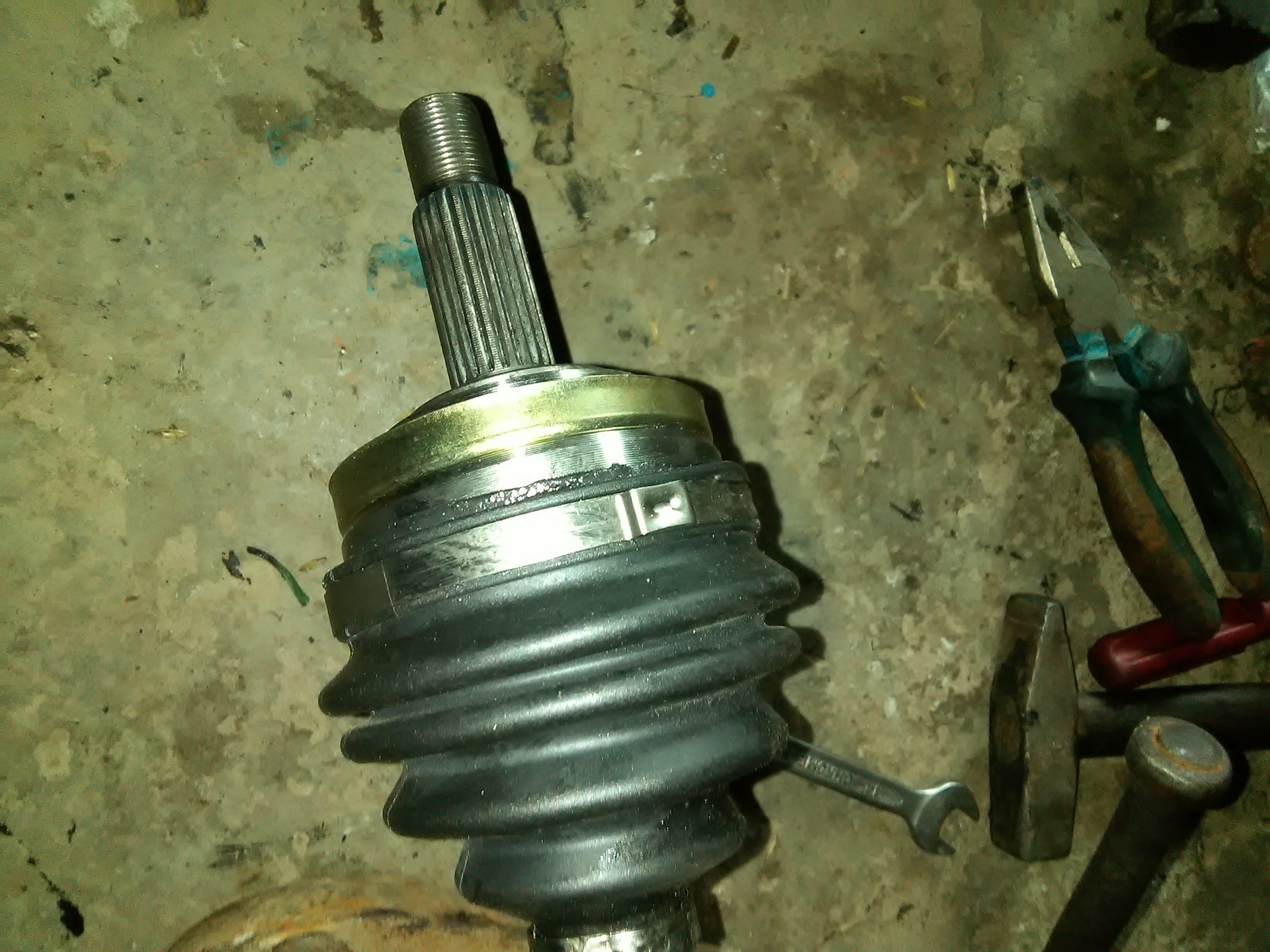

СНЯТИЕ ВНЕШНЕГО ШРУСА С ВАЛА

1) Осторожно снимите привод с автомобиля.

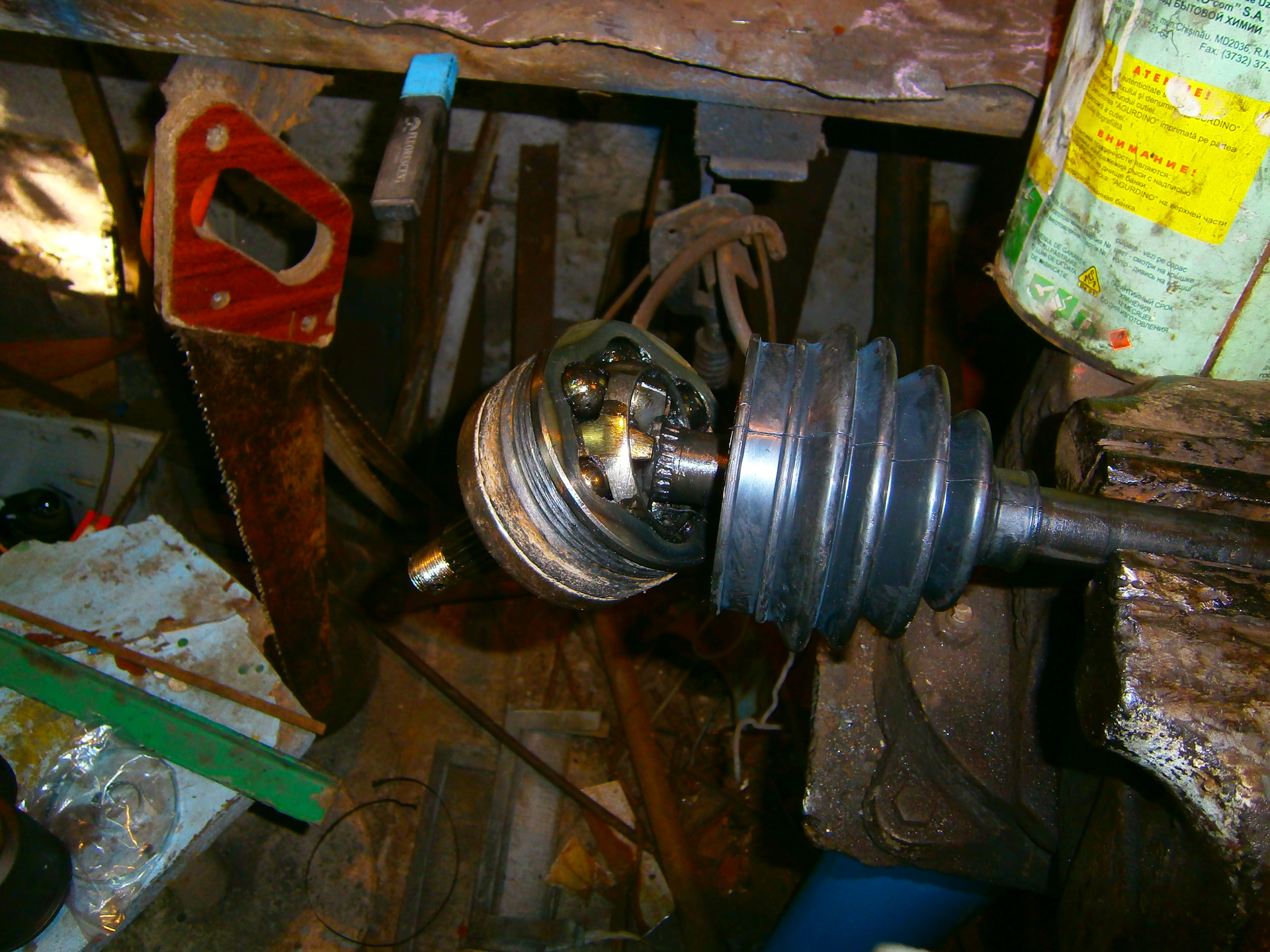

2) Закрепите вал (Е) в тисках, стараясь не повредить его.

3) Снимите чехол (F) внешнего ШРУСа (С). Большинство шарниров оснащены чехлами (F), которые закреплены двумя хомутами (G и H) с обеих сторон. Снимите хомуты плоскогубцами и разрежьте чехол (F) по длине (схема 3.).

4) Очистите ШРУС (С) от смазки и найдите стопорное кольцо.

5) Снятие ШРУСа с вала производится в соответствии с конструктивными особенностями конкретной модели автомобиля.

• вскройте внешнюю обойму (сепаратор) заменяемого ШРУСа режущим инструментом;

• очистите внутреннюю обойму от всех компонентов, сохранив его положение на валу;

• разрежьте внутреннюю обойму вдоль дорожек (минимум) на три части, не прикасаясь к валу;

• снимите внутреннюю обойму с вала.

7) Со старым ШРУСом и его принадлежностями следует обходиться так, чтобы не вызывать загрязнения окружающей среды.

УСТАНОВКА ВНЕШНЕГО ШРУСА

1) Установите короткий хомут (H) на вал (E)

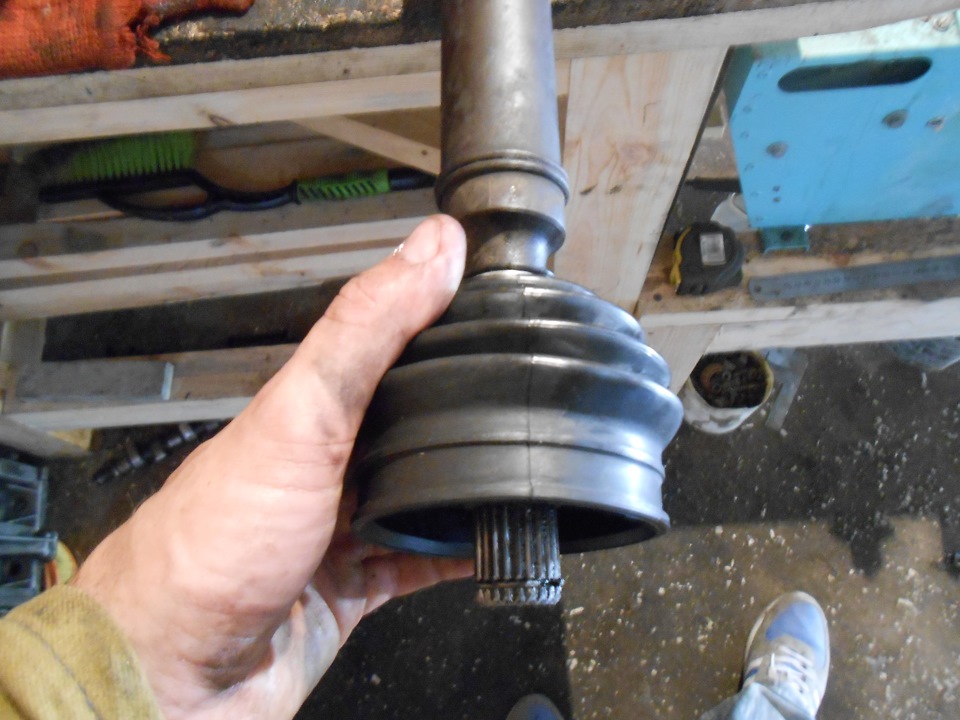

2) Наденьте чехол (F) на вал (E)
3) Установите стопорное кольцо на шлицы вала или внутри внешнего ШРУСа (в зависимости от вида сборки).
ВНИМАНИЕ! Если шлицы вала изношены или внутри имеют механические повреждения необходимо заменить вал.
4) Установите ШРУС на шлицы вала.
5) Используя молоток перемещайте ШРУС на валу до тех пор, пока стопорное кольцо не зафиксирует (схема 5).
6) Очистите внешнюю поверхность ШРУСа, где будет расположен чехол (F), от попавшей смзки.
7) Наденьте чехол.
8) Установите длинный хомут (G) на чехол и затяните его до полной фиксации чехла на ШРУС.
9) Выпустите излишки воздуха из чехла, вставив отвертку между валом и чехлом, стараясь не повредить его.
10) Затяните малый хомут (H) в узкой части чехла, зафиксировав чехол на валу.
11) Выньте собранный привод из тисков и установите на автомобиль.

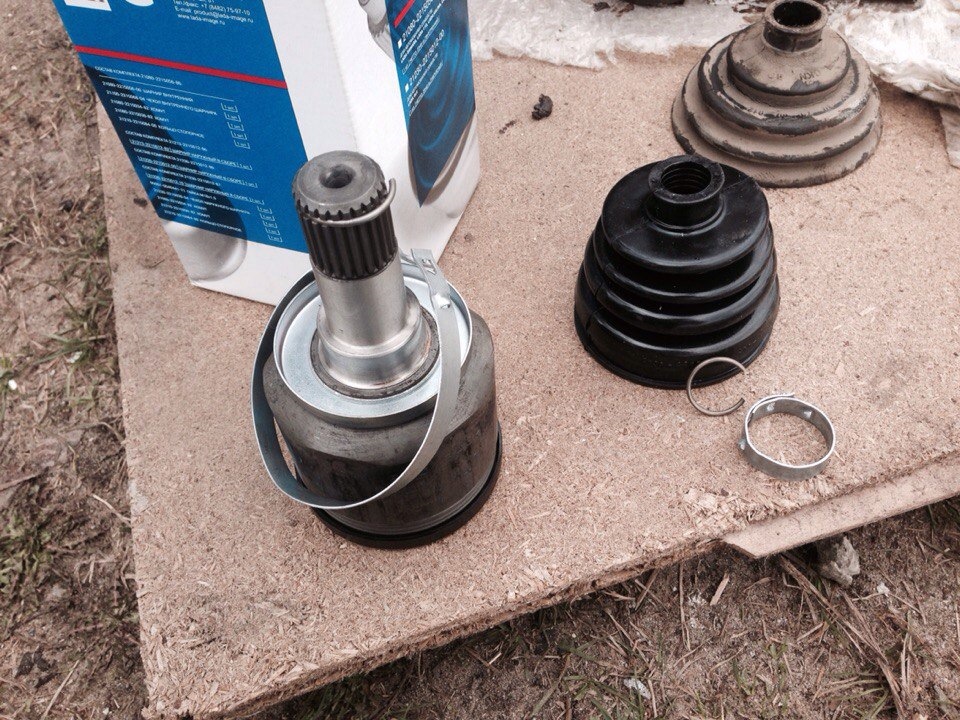

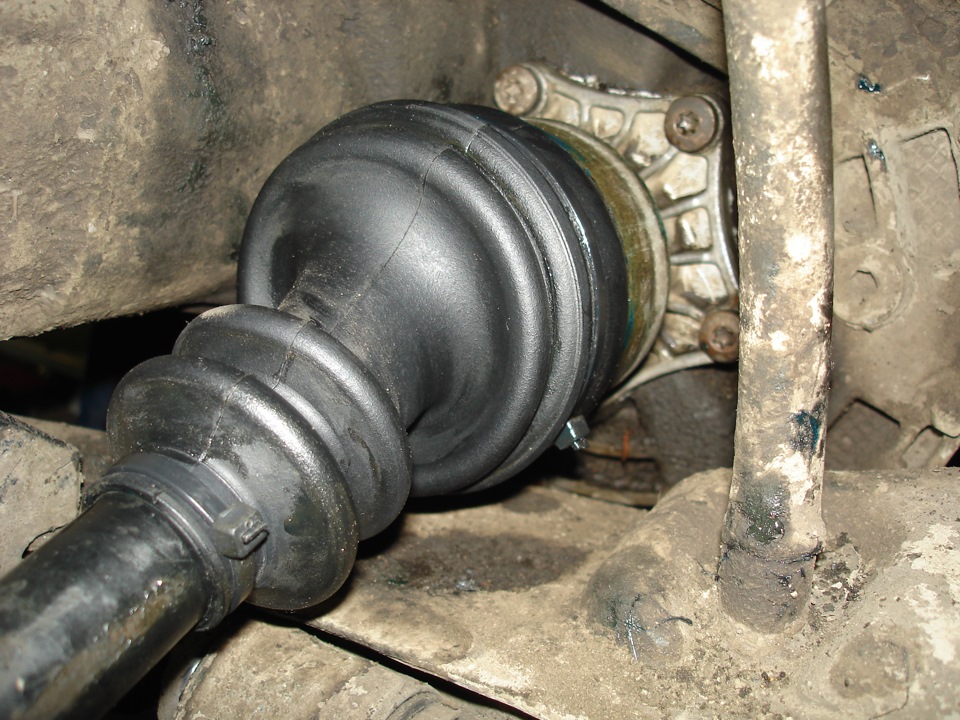

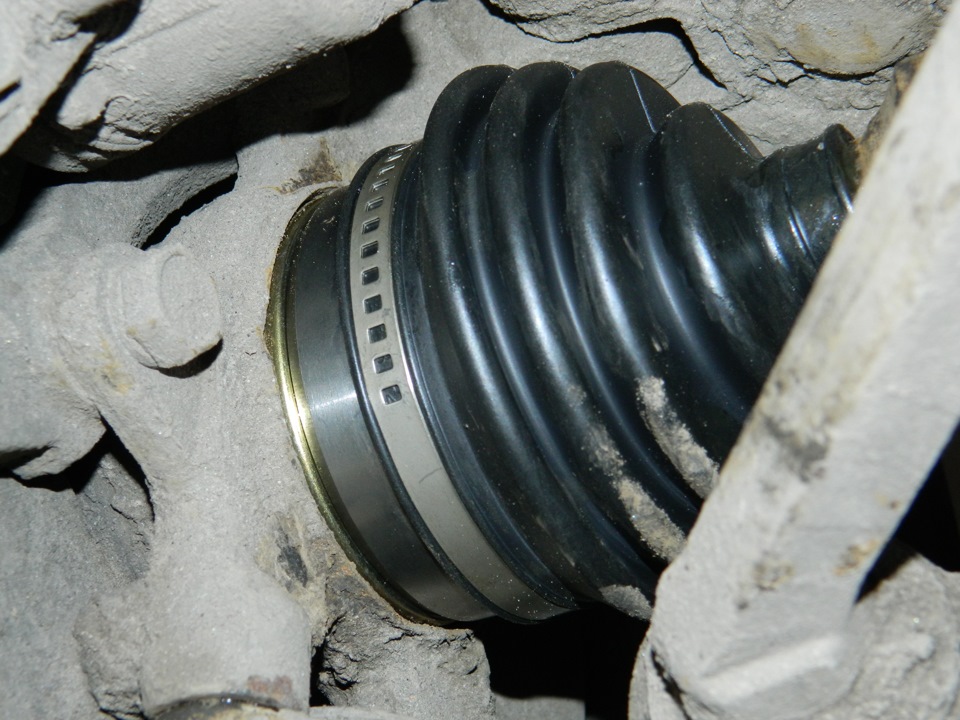

ВНУТРЕННИЙ ШРУС

СНЯТИЕ ВНУТРЕННЕГО ШРУСА С ВАЛА

1) Снимите привод с автомобиля.
2) Закрепите вал (Е) в тисках, стараясь не испортить его.
3) Снимите хомуты (G и H) фиксирующие чехол (I) на валу.
4) При наличии чехла имеющего металлическую часть (L) со стороны ШРУСа, снимите защитную крышку (L), предварительно открутив болты крепящие чехол и ШРУС к фланцу КПП и стараясь не повредить её (схема 6).
5) Снимите чехол (I) внутреннего ШРУСА (D), снимите металлическую часть (L)
6) Удалив старую смазку с вала, найдите стопорное кольцо (N)
7) Снимите стопорное кольцо (N) специальным съемником.
8) Установите ШРУС (D) в тиски таким образом, чтобы он находится перпендикулярно к валу, который должен смотреть вниз (схема 7.)
9) Снимите вал, ударяя молотком по его концу, стараясь не повредить шлицы.
10) Снимите чехол (I) со своей защитной крышкой (L) и пружинным диском (M) с вала (E). Очистите вал.
11) Со старым ШРУСом нужно обходиться так, чтобы не вызывать загрязнения окружающей среды.

(A) — СТОРОНА КОЛЕСА
(B) — СТОРОНА КПП
(С) — ВНЕШНИЙ ШРУС
(D) — ВНУТРЕННИЙ ШРУС КОЛЕСА
(E) — ВАЛ
(F) — ЧЕХОЛ (пыльник)
(G) — БОЛЬШОЙ ХОМУТ
(H) — МАЛЫЙ ХОМУТ
(I) — ЧЕХОЛ С МЕТАЛЛИЧЕСКОЙ ЧАСТЬЮ
(L) — ЗАЩИТНЫЕ КРЫШКИ
(M) -ПРУЖИННЫЙ ДИСК
(N) — СТОПОРНОЕ КОЛЬЦО

Что такое ШУРС в автомобиле. Устройство и принцип работы ШРУСа

Подавляющая часть современных автомобилей выпускается с передним приводом. Он пришел на смену заднему и обладает по сравнению с ним рядом преимуществ, главные из которых – это существенное улучшение поведения машины на дороге, особенно в неблагоприятных погодных условиях, и облегчение конструкции авто, поскольку отсутствует и карданный вал, и главная передача. Двигатель на переднеприводной машине стоит поперечно, коробка передач находится рядом с ним в моторном отсеке. Но как, же передается крутящий момент? С помощью особой детали (ШРУС). О ее устройстве и принципе работы мы расскажем ниже.

Что такое ШРУС в автомобиле

Расшифровывается аббревиатура ШРУС как – шарнир равных угловых скоростей. Устройство это осуществляет передачу крутящего момента от коробки передач прямо к ведущим колесам. По своей функции схож с полуосью, но отличается от нее конструктивно, благодаря чему может двигаться, обеспечивая поворот колес вплоть до угла в 70°. В просторечье известен как «граната» из-за своей формы.

Виды ШРУСов

Для начала следует заметить, что ШРУСы подразделяются на внутренний и внешний. Первый сочленен с коробкой передач, а второй – с колесом. Конструкция у них может быть как одинаковой, так и разной (по крайней мере, если говорить о легковых автомобилях).

К настоящему моменту ШРУСы бывают 4-ех разновидностей:

1) Кулачковые и кулачково-дисковые, которое нашли применение в грузовиках и автобусах большого и особо большого класса;

2) Трипоидные, которые часто ставятся в качестве внутреннего ШРУСа;

3) Спаренные карданные – применяются в конструкции колесных тракторов и некоторой строительной техники;

4) Шариковые, наиболее распространенные. Используются в качестве и внешнего, и внутреннего ШРУСа.

Как устроен ШРУС

Поскольку ШРУС шарикового типа наиболее распространен, его конструкцию мы и рассмотрим в подробностях. Основных деталей у него 4 штуки. Это:

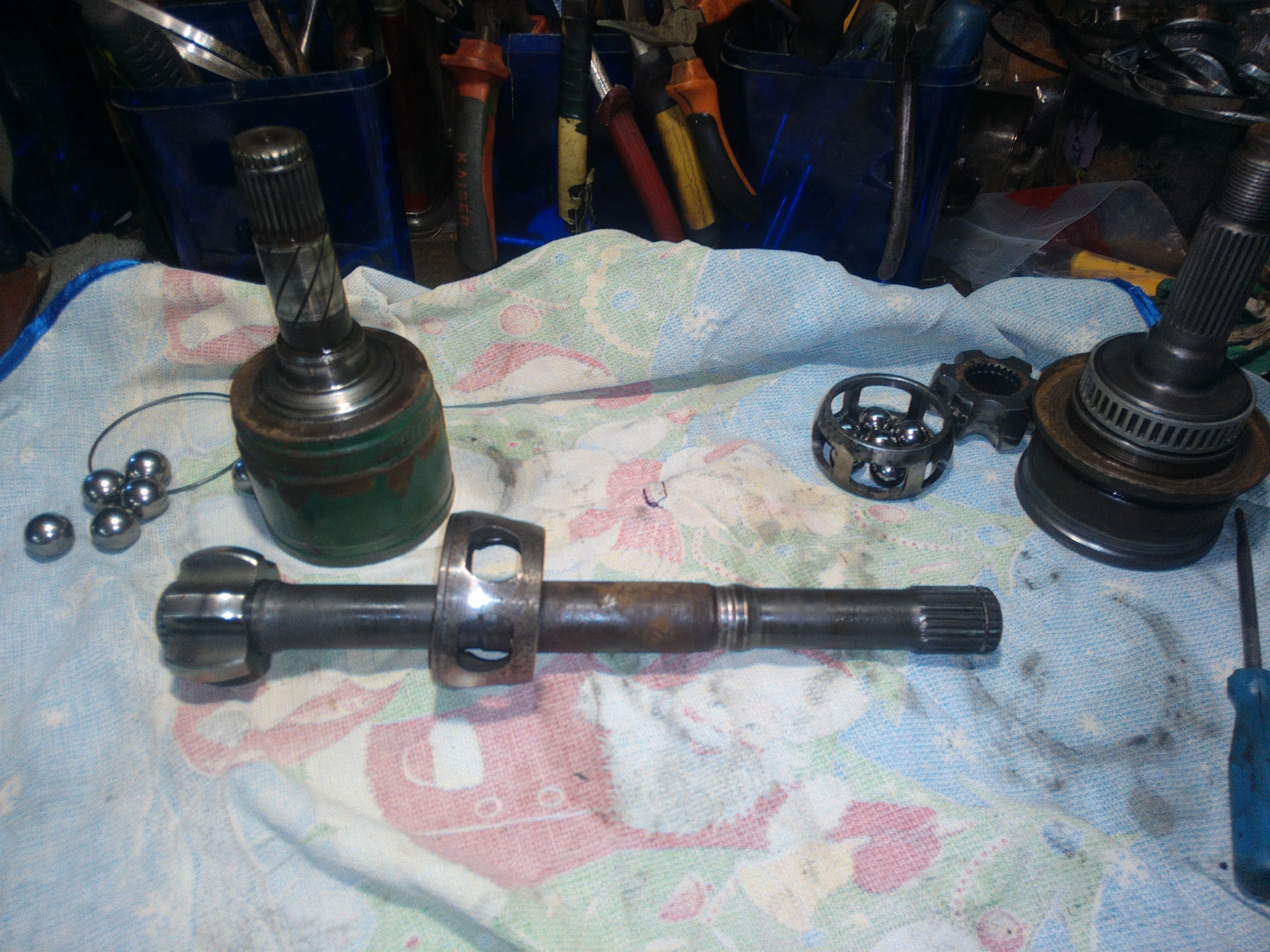

1) Корпус в виде чаши сферической формы. В ней установлен ведомый вал;

2) Нижняя часть в форме кулачка, опять же сферического, где находится ведущий вал;

3) Сепаратор – широкое кольцо с прорезанными в нем «окнами». В нем располагаются шарики;

4) 6 металлических шариков, упомянутых выше.

Разумеется, все эти детали работают не на сухую, а в смазке, закладываемой в ШРУС на заводе-изготовителе.

Принцип работы ШРУС

Ниже представлено видео, где показано, как работает ШРУС в динамике. Остановимся подробнее на том, как элементы конструкции взаимодействуют друг с другом:

1) В корпусе и на нижней части сделаны специальные канавки. Их 6 штук, как и шариков.

2) Сепаратор держит шарики, чтобы они находились на своем месте между корпусом и нижней частью. При этом шарики могут двигаться по канавкам.

3) Крутящий момент передается на ведущий вал с закрепленным на нем корпусом, потом на шарики и далее – на нижнюю часть и ведомый вал.

4) В процессе изменения угла положения колес (при повороте) шарики просто смещаются вверх/вниз по канавке. Крутящий момент передается на ведущие колеса без изменений.

Ресурс шарниров равных угловых скоростей (ШРУСа)

Обычно, ШРУС легко способен прослужить100 000 км. пробега при условии регулярного ТО автомобиля и езды по асфальту, на бездорожье ресурс снижается. Однако в некоторых случаях эта деталь может быстро износится или даже мгновенно выйти из строя.

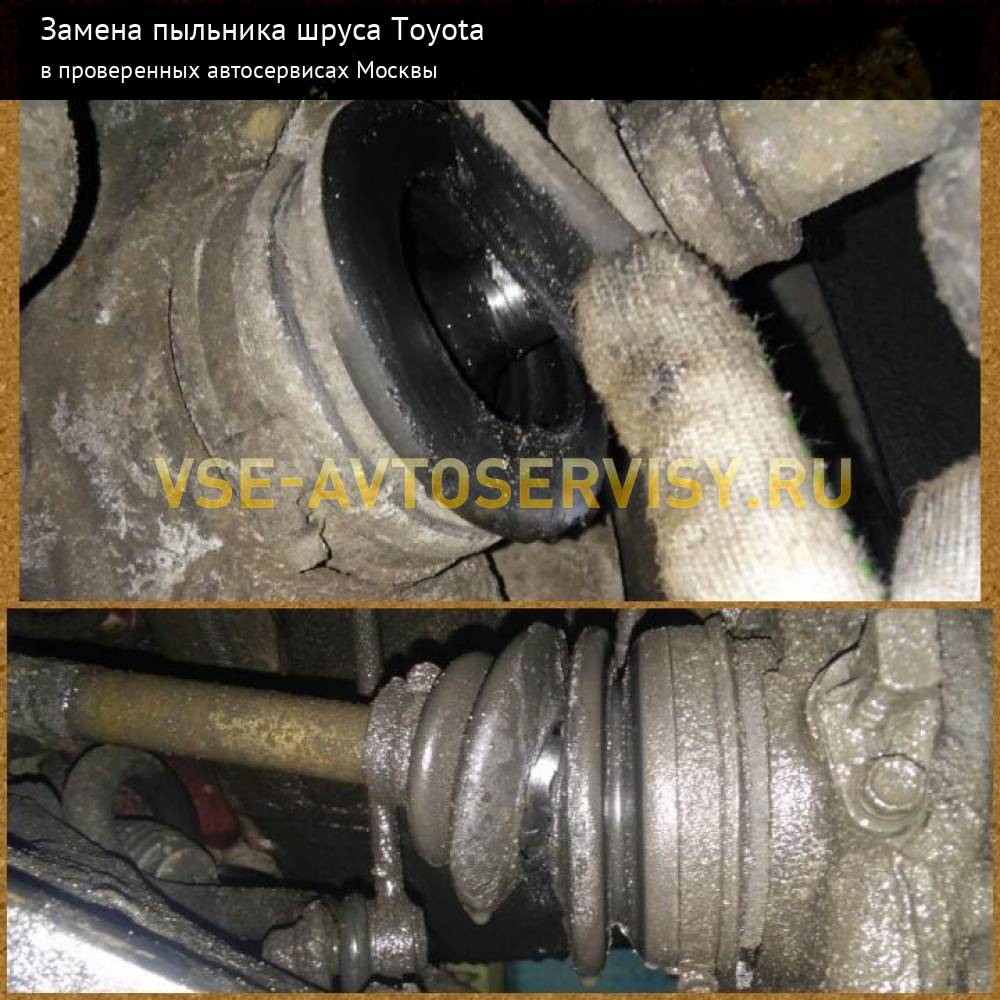

Во-первых, ШРУС сломается, если порван его пыльник. Пыльник – это резиновый чехол гофрированной формы, предохраняющий внутренние элементы конструкции от пыли и грязи. Если он порван, абразивные частицы проникают туда и быстро разрушают канавки, после чего шарики клинят и навечно застывают в одном положении. Так что если пыльник порвался, меняйте весь ШРУС без раздумий.

Во-вторых, ШРУС может буквально вырвать в результате очень сильной нагрузки на подвеску (сильный удар колеса о бордюр, проезд по глубокой яме на большой скорости и пр.). На сегодня все, до новых встреч на страницах нашего сайта!

Комментирование и размещение ссылок запрещено.

Как снять ШРУС с полуоси Грейт Вол Ховер

Важным элементом Грейт Вол Ховера является ШРУС – шарнир равных угловых скоростей. Данная запчасть отвечает за передачу крутящего момента от коробки на ведущие колеса.

Также наличие такого шарнира на Ховере позволяет осуществлять поворот ведущих колес.

Сегодня существует сразу 4 типа ШРУСов – триподный, спаренный, карданный и шариковый. Однако широкое распространение получил только последний вариант, который и следует рассмотреть подробнее.

Представленный тип ШРУСа является сухим. Другими словами, в конструкции Грейт Вол Ховер данная запчасть смазывается, но не находится в масляной ванне, как это бывало в конструкциях старых автомобилей.

Конструкция шарикового шарнира состоит из таких основных элементов:

• Корпус ШРУСа, изготавливаемый преимущественно в форме сферической чаши. В данную чашу происходит установка ведомого вала.
• В нижней части располагается сферический кулачок и ведущий вал.
• Сепаратор, который представлен в виде кольца с соответствующими отверстиями. Именно в этих отверстиях происходит установка и фиксация шариков.
• Стальные шары, количество которых может отличаться (обычно используется 6 штук).
• Специальные канавки, которые располагаются в нижней части корпуса. Количество канавок соответствует количеству шаров.

​

Подобная конструкция шарнира Грейт Вол Ховер позволяет передавать крутящий момент довольно плавно, без резких рывков или ударов, что важно для комфортной эксплуатации автомобиля.

Принцип работы ШРУСа довольно простой. При передаче усилия на ведущий вал с прикрепленном к нему корпусом ШРУСа усилие передается на шарики.

В свою очередь от шариков усилие идет на нижнюю часть, к которой крепится ведомый вал. Таким образом и осуществляется передача вращающего момента.

При повороте колес, когда происходит изменение угла вращения между валами, шарики просто смещаются по канавкам без снижения эффективности передачи усилия.

Таким образом ШРУС Грейт Вол Ховер без проблем может передавать вращающий момент независимо от направления движения автомобиля – прямолинейного или при повороте.

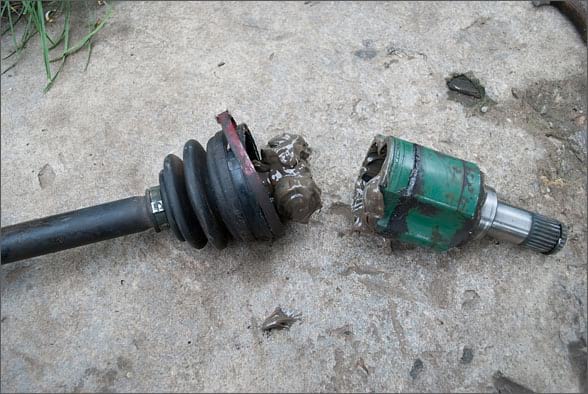

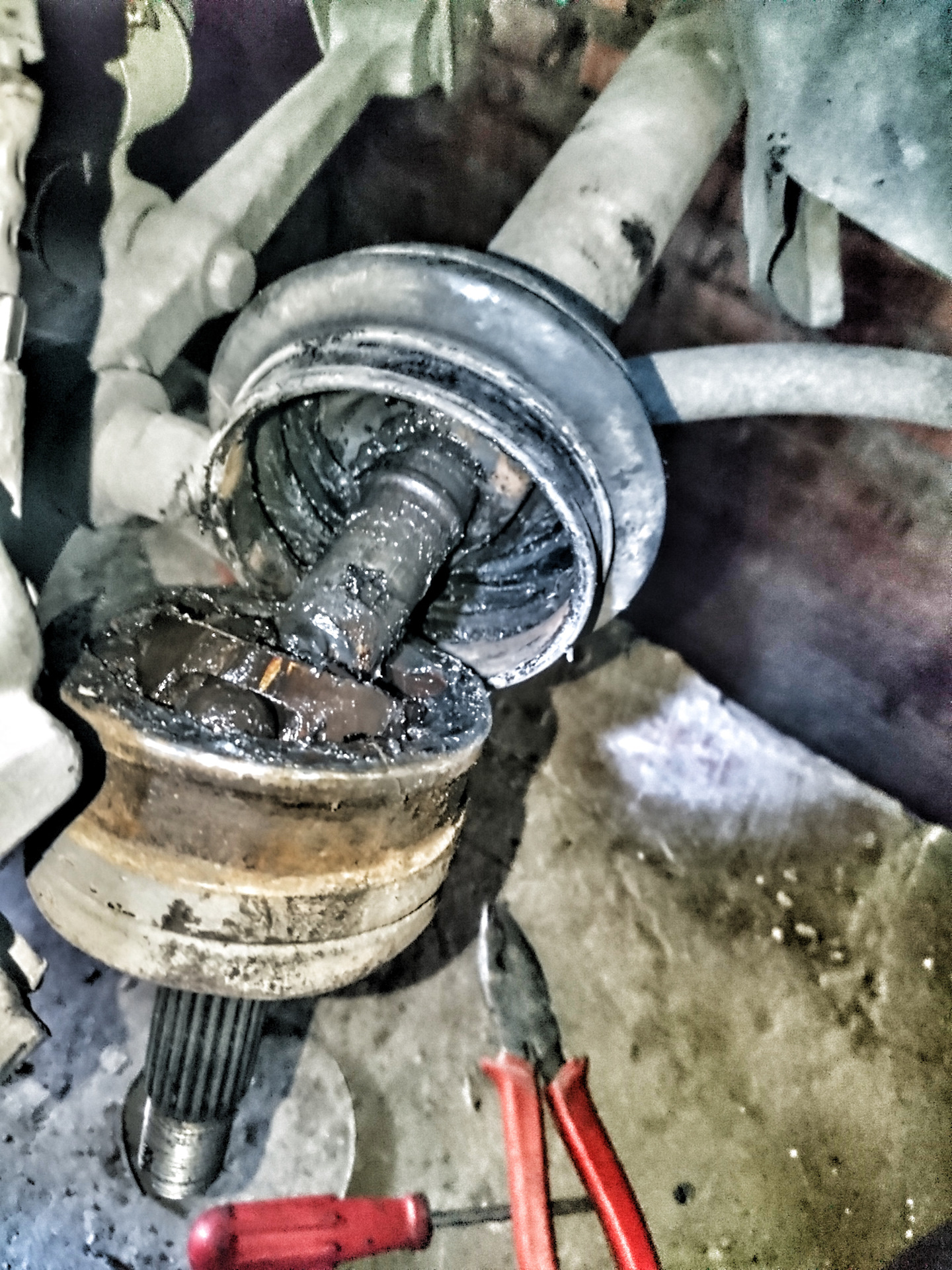

Существует целый ряд признаков и причин, по которым возникают поломки в ШРУСе и диагностируется поломка. Среди них можно выделить такие:

• Отсутствие консистентной смазки в детали. Подобная проблема может возникнуть в результате вымывания смазки водой из-за плохого контакта пыльника и металлических деталей. Также произойти это может и по причине наличия повреждений на защитном покрытии. В результате отсутствия смазки происходит ускоренный износ всех контактирующих элементов.
• Повреждение пыльника. Из-за наличий трещин и разрывов на пыльнике ШРУСа Грейт Вол Ховер внутрь детали может попадать песок, грязь и пыль. В результате смешивания со смазкой получается абразивный материал, который довольно быстро истирает рабочие поверхности детали.
• Низкое качество детали. На шарнир приходится довольно большая нагрузка, поэтому при изготовлении используется только легированные стали с повышенной твердостью. Если по каким-то причинам производитель изменил технологию и использовал мягкий металл, то деталь довольно быстро износится.
• Агрессивная манера вождения или перевозка на буксире тяжелых прицепов. Обычно запас прочности узла закладывается с расчетом на среднестатистического водителя. Соответственно, превышение эксплуатационных показателей приводит к существенному снижению срока службы привода.
• Механическое воздействие. При попадании колеса в большую яму или ДТП зачастую происходит повреждение приводных элементов.
• Естественный износ детали. Постепенно происходит выработка ресурса, из-за чего увеличиваются рабочие зазоры. Это приводит к ускорению износа и разрушению.

​

Стоит отметить, что на работоспособности ШРУСа существенно сказывается состояние подвески Грейт Вол Ховер. Наличие поврежденных элементов в ней может сократить срок службы шарнира в разы.

Особенно важно проверить состояние ШРУСа при появлении таких факторов:

• Щелкающие или хрустящие звуки в районе шарнира при прохождении поворота.
• Визуально заметное увеличение зазоров между элементами детали.
• Появление шума при резком ускорении и в начале движения.
• Наличие рывков в начале движения.

Проверить состояние внутреннего ШРУСа довольно легко. Достаточно проехать сначала одной стороной автомобиля по ямам, после чего проехать второй.

Если появился шум и хруст с одной из сторон, то вероятнее всего именно там и есть проблемы.

При этом скорость движения должна быть небольшой, до 20 км/час.

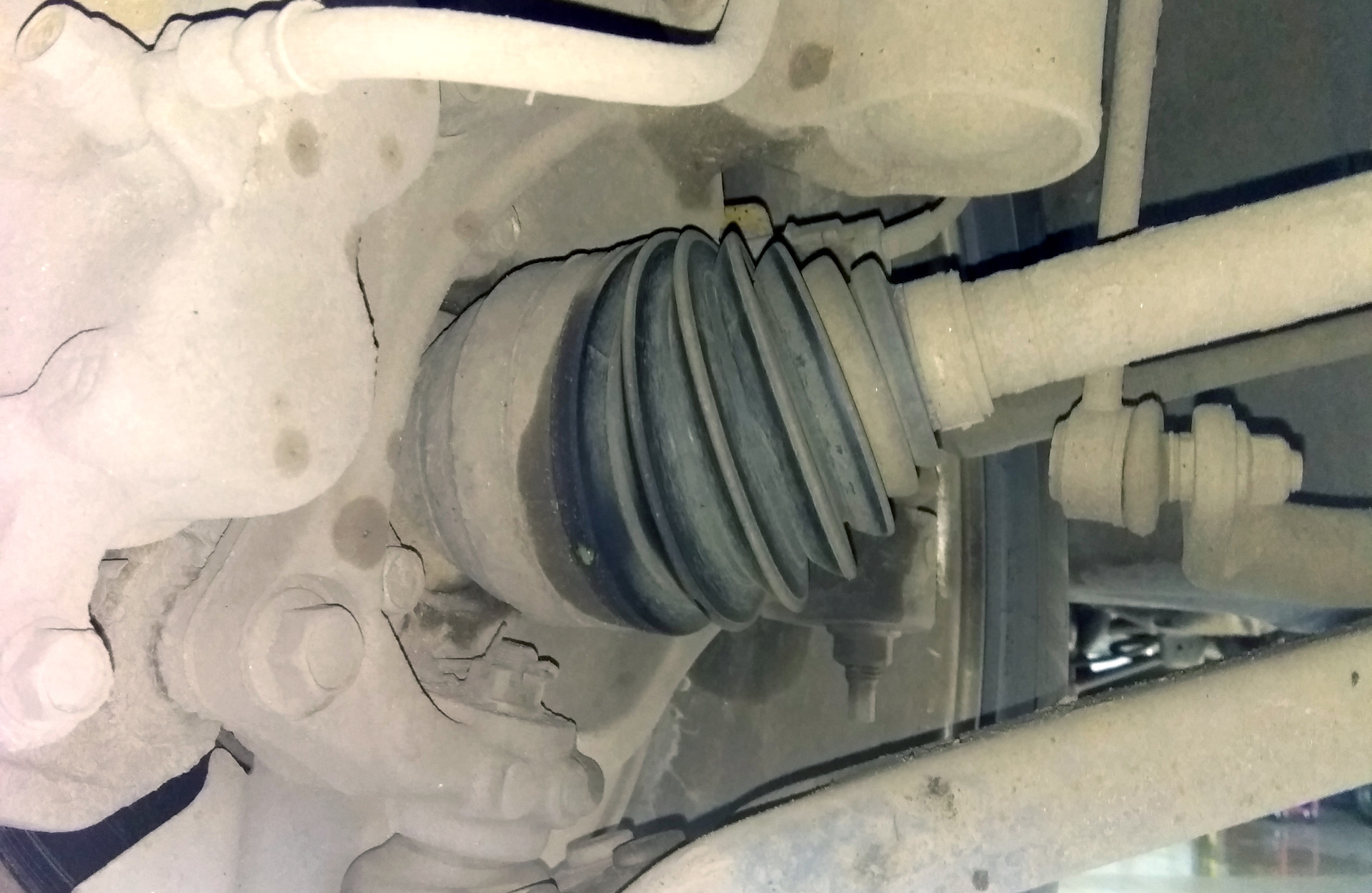

Наружный шарнир проверяется еще легче. Достаточно найти ровную площадку, вывернуть руль в сторону и поехать. После этого руль выворачивается в другую сторону и процесс повторяется.

Если есть проблемы с внешним ШРУСом, то при такой езде появится характерный хруст.

При наличии проблем с шарниром запчасть необходимо заменить. Однако предварительно следует снять старую деталь, что сделать не всегда легко.

Одним из сложных моментов при проведении ремонта на ШРУСе или при его замене является непосредственный процесс снятия шарнира с полуоси. Иногда это необходимо, например, при замене пыльника.

При этом некоторые советуют наносить удары по внешней обойме, в результате чего якобы должен вылезти привод. Однако подобные удары особого эффекта не дают.

Связано это с наличием сепаратора с шариками, которые в данном случае выполняют роль пружины и не позволяют наносимым усилиям хоть как-то повлиять на привод.

Удары в данном случае следует наносить по внутренней части, где установлено и стопорное кольцо, удерживающее привод. Однако бить непосредственно по детали не стоит, поскольку она каленная и может лопнуть.

Подбирается кусок металлической трубы, который будет оптимально подходить по размерам. Она должна хорошо садится на обойму, желательно в месте имеющихся на ней углублений.

При этом зубчики остаются во внутренней части трубы, что минимизирует возможность их повреждения в процессе выполнения работ.

К трубе дополнительно подставляем какую-то подставку для более равномерного распределения нагрузки от удара. Например, это может быть газовый ключ или обычный ключ нужного размера.

Наносим удары по подставке до момента извлечения полуоси Грейт Вол Ховер. Обычно достаточно всего несколько ударов.

На полуоси имеется специальное стопорное кольцо, которое и удерживает ее в ШРУСе. Находится оно в соответствующем углублении.

Стучать по внешней обойме крайне нежелательно, поскольку на ней остаются следы и повреждения.

В конечном итоге это может привести к быстрому разрыву пыльника. Соответственно, его придется заменять на новый, для чего потребуется повторная разборка.

Чтобы подобная проблема не возникала придется мелким напильником место забоя обрабатывать до исчезновения острых краев, что сделать весьма проблематично.

Таким образом можно снять без особых проблем привод со ШРУСа Грейт Вол Ховер и проводить дальнейшие ремонтные работы.

Замена наружного ШРУСа на ВАЗ 2109

Заменить наружный ШРУС (шарнир угловых скоростей, «граната») на автомобиле ВАЗ 2109 (2108, 21099) можно без снятия привода колеса.

Необходимые инструменты приспособления и запчасти

Выколотка из мягкого металла

Молоток

Ключ на «30» (вороток с головкой)

Ключ на «17» (головка или торцевой)

Тонкое зубило

Плоскогубцы (желательно раздвижные)

Шлицевая отвертка или съемник стопорных колец

Новый наружный ШРУС (они одинаковы для приводов обоих колес автомобиля)

Новое стопорное кольцо ШРУСА

Смазка ШРУСа (ШРУС-4 или аналог) 40 гр

Новая ступичная гайка

При необходимости пыльник ШРУСа и хомуты к нему

Подготовительные работы

Устанавливаем автомобиль на ровную площадку и надежно фиксируем его (ручник, упоры под колеса)

При помощи тонкого зубила отгибаем края ступичной гайки колеса (они загнуты с целью фиксации гайки в паз хвостовика ШРУСа)

Ослабляем затяжку ступичной гайки переднего колеса (где будет производится замена) при помощи ключа на «30»

Поддомкрачиваем и вывешиваем оба передних колеса автомобиля (так мы снимаем прижимное усилие стабилизатора поперечной устойчивости на подвеску и тем самым облегчаем демонтаж нужных деталей)

Снимаем колесо

Очищаем от грязи детали передней подвески и привода колеса

Порядок замены наружного ШРУСа привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099)

— Отворачиваем гайку ступицы колеса

Используем ключ на «30». Гайку и шайбу под ней снимаем.

— Отсоединяем шаровую опору

Она крепится двумя болтами под ключ на «17» к нижней части поворотного кулака. Болты отворачиваем и снимаем.

— Отсоединяем хвостовик наружного ШРУСа от ступицы колеса

Перемещаем переднюю стойку на себя, а хвостовик вытягиваем из отверстия в ступице. При этом стараемся, чтобы внутренний ШРУС не вытащился из коробки передач (стараемся сильно не перемещать привод на себя). На этом этапе могут возникнуть трудности с извлечением хвостовика из ступицы так как там шлицевое соединение, которое со временем «закисает». Для облегчения демонтажа можно стукнуть пару раз молотком через деревянную проставку (брусок) по концу хвостовика.

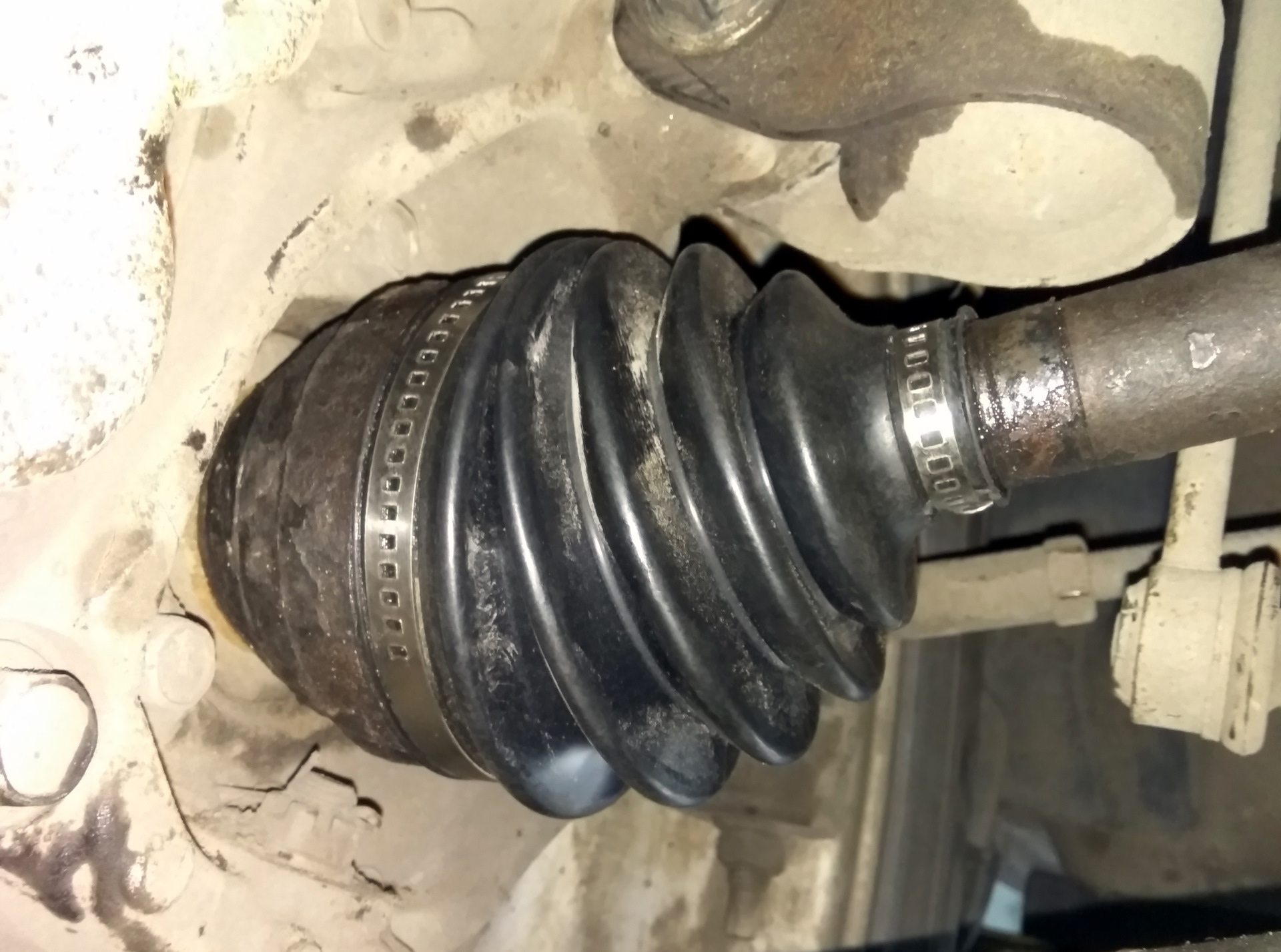

— Снимаем пыльник ШРУСа

Хомуты со ШРУСа нужно снять оба — большой и маленький. Используем отвертку и плоскогубцы для рассоединения замка хомутов. После снятия хомутов сдвигаем пыльник вверх по «палке» привода (чтобы не мешал).

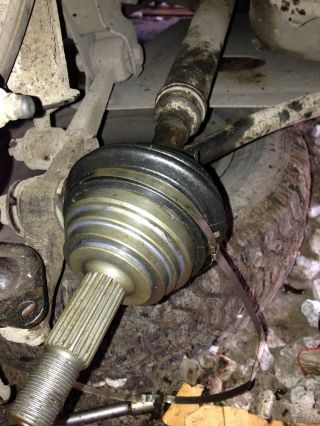

— Демонтируем наружный ШРУС («гранату») с вала привода

Поворачиваем ШРУС так чтобы была видна его внутренность. Сбиваем его с вала привода при помощи выколотки из мягкого металла. Удары наносим по обойме. При этом стараемся удерживать привод, чтобы он не выскочил из коробки передач. По сепаратору и шарикам внутри него бить нельзя. Обычно хватает пары ударов, так как ШРУС крепится на пружинном стопорном кольце, которое легко сжимается.

Отверткой или съемником поддеваем и снимаем стопорное кольцо. Упорное кольцо снимать не нужно.

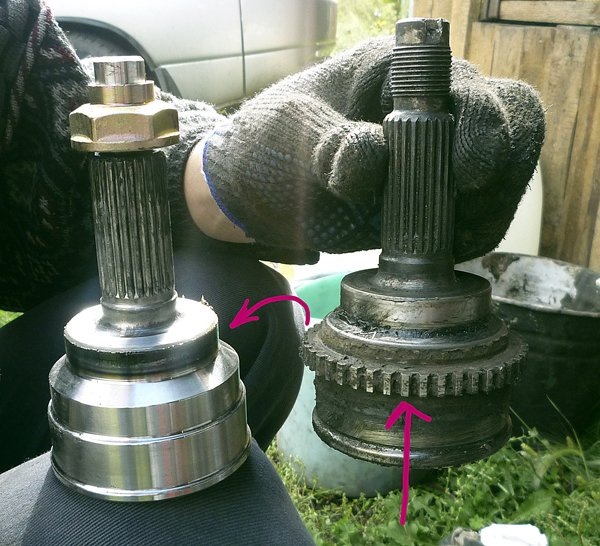

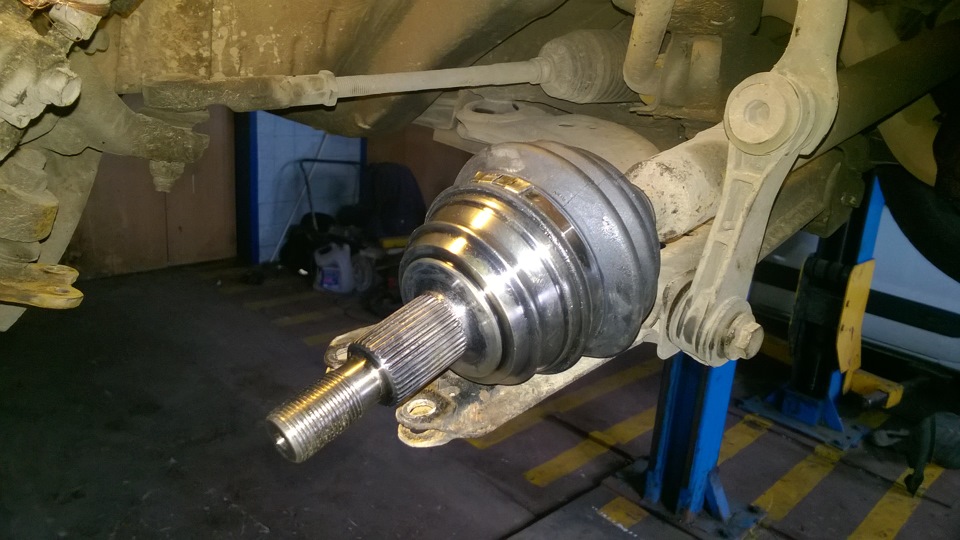

— Устанавливаем новый ШРУС

Закладываем в него новую смазку 20 гр. Устанавливаем на вал привода новое стопорное кольцо. ШРУС ставим ровно и набиваем на вал молотком через выколотку. Устанавливаем на место пыльник предварительно заложив в него оставшиеся 20 гр смазки. Ставим хомуты. Замки хомутов стягиваем плоскогубцами. Перед затяжкой выдавливаем из под пыльника воздух немного сжав его.

Примечания и дополнения

Поводом к замене наружного ШРУСа на автомобиле ВАЗ 2109 может послужить появление хруста со стороны подвески при движении на небольшой скорости и одновременном повороте налево (направо). Это говорит о том, что пыльник ШРУСа потерял герметичность (порвался) и во внутрь гранаты попадает грязь. В качестве временной меры для устранения хруста можно попробовать промыть полость ШРУСа («гранаты») соляркой или бензином, просушить и заложить новую смазку.

Еще статьи автомобилям ВАЗ 2108, 2109, 21099

— Замена пыльника наружного ШРУСа ВАЗ 2108, 2109, 21099

— Замена сайлентблока рычага передней подвески ВАЗ 21083

— Просели пружины подвески ВАЗ 2108, 2109, 21099, что делать?

— Замена передних амортизаторов на ВАЗ 2108, 2109, 21099

— Замена стоек стабилизатора автомобиля ВАЗ 2108 (2109, 21099)

— Стучит передняя подвеска ВАЗ 2108, 2109, 21099

— Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Замена задних стоек на автомобилях ВАЗ 2108, 2109, 21099

— Замена шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099

Что такое ШРУС и почему они ломаются?

Что такое ШРУС, почему он ломается и как узнать, что сломался? Вот все, что вам нужно знать о ШРУСах.

Шарнир постоянной скорости или ШРУС, по сути, представляет собой карданный вал, идущий от переднего дифференциала к каждому колесу. В IFS 4WD колеса вращаются и движутся вверх и вниз, поэтому ШРУС должен вращаться вместе с колесом, а также иметь возможность подниматься и опускаться. В случае применения с неразрезной осью, ШРУС должен только иметь возможность перемещаться из стороны в сторону при повороте колеса.Итак, хотя все они выглядят по-разному, у них одна и та же задача … приводить в движение ваши передние колеса.

Почему ломаются ШРУСы?

Основной причиной является ударная нагрузка, например, когда прялка отрывается от земли, а затем резко приземляется; то, что может случиться довольно часто с независимой системой подвески из-за обычно ограниченного хода. Ударная нагрузка оказывает огромное давление на трансмиссию, а ШРУСы обычно являются самым слабым звеном. Это приведет к физическому растрескиванию сепаратора ШРУС или, в некоторых случаях, сдвигу самого вала, но это не так часто.Если вы видите, что 4WD начинает подпрыгивать или подпрыгивает, преодолевая препятствие, это как раз то состояние, которое приведет к повреждению ШРУСа.

Поскольку они являются подвижной частью, старение также приводит к их износу. Например, ШРУСы на моем HiLux проехали более 285 000 километров и только что раскололи багажник после того, как я установил новый подъемный комплект. Я заметил лязг при взлете, и, конечно же, багажник раскололся. О том, как заменить ШРУС, я расскажу в другой статье. Следите за обновлениями.

Говоря о подъеме вашего IFS 4WD, это тоже приведет к большей нагрузке на ваши ШРУСы, так как теперь угол поворота намного больше.Самый эффективный способ уменьшить это — установить так называемое понижение дифференциала, которое понижает дифференциал, тем самым уменьшая рабочий угол. Это то, что мне нужно будет изучить, чтобы защитить эти новые и очень важные резюме.

Шины большего размера также являются убийцами CV-шарниров, поскольку больший диаметр качения и более тяжелая неподрессоренная масса физически оказывают на них большее давление. Не говоря уже о повышенном сцеплении, обеспечиваемом более крупными шинами, ориентированными на бездорожье, когда шина поднимается и резко садится, эффект ударной нагрузки усиливается.

Как я узнаю, что ШРУС сломан?

Если вы слышите щелкающий звук при крутых поворотах или ускорении в режиме 4WD, это верный признак того, что ваши ШРУСы выходят из строя. Это относится как к автомобилям с твердым мостом, так и к автомобилям с IFS.

Еще одна вещь, на которую следует обратить внимание, как упоминалось выше, — это раздельные ботинки CV на транспортных средствах IFS, что чрезвычайно распространено на полноприводных автомобилях, поскольку они уязвимы для разрывающих их палок, а также изнашиваются в процессе использования. Когда пыльник раскалывается, это позволяет смазке выходить из пыльника, в результате чего ШРУС начинает работать всухую и, по сути, самоуничтожается.Если вы поймете это достаточно рано, можно произвести простую замену сапога и купить несколько банок обезжиривателя, чтобы убрать беспорядок, но во многих случаях более рентабельно заменить весь блок и оставить старый в качестве запасного.

Что покупать: оригинальный или неоригинальный?

В большинстве случаев подлинное резюме, предлагаемое производителем, будет самым надежным из имеющихся. Естественно, есть компании на вторичном рынке, такие как Longfield в Штатах, которые производят хромомолибденовые ШРУСы конкурентного качества, но, к сожалению, эта технология не дошла до австралийских полноприводных двигателей IFS.

Что касается моего автомобиля, я сделал несколько покупок и нашел в Интернете действительно дешевые ШРУСы по цене около 50 долларов каждый. Но это слишком дешево и слишком хорошо, чтобы быть правдой. Например, подлинные резюме от Toyota стоили более 500 долларов каждое, что для меня слишком дорого, но по опыту они хорошего качества.

Что касается меня, я посмотрел на вторичный рынок, чтобы найти золотую середину, и взял набор от Terrain Tamer. Они были не самыми дешевыми, но и более дешевыми, чем оригинальные, и я знаю, что могу доверять такой большой компании, как Terrain Tamer, а не случайной безликой интернет-компании, дающей огромные обещания относительно качества оригинального оборудования.Проведите здесь свое исследование, и если что-то звучит слишком хорошо, чтобы быть правдой, обычно так и будет. Гарантия является хорошим показателем качества, как и резервное обслуживание клиентов. Поможет ли вам эта безликая интернет-компания, если у вас возникнет претензия по гарантии в пустыне Симпсона?

Как ухаживать за ШРУСами

Уловка, чтобы продлить срок службы ШРУСов, заключается в том, чтобы не водить агрессивно. Механическое сочувствие — ключ к долгой и беспроблемной поездке. Ниже приведены пять моих главных советов, как избежать поломки ШРУС:

1. Не сходите с ума по шинам, придерживайтесь максимально допустимого размера для вашего штата;
2. Избегайте чрезмерных углов из-за массивных подъемников в автомобилях IFS;
3. Соблюдайте осторожность при движении задним ходом и не используйте полную блокировку рулевого управления под усилителем.Это когда резюме самое слабое;
4. Если вы крутите шины более трех секунд и не двигаетесь вперед… перестаньте крутить шины; и
5. Избегайте ударных нагрузок, когда шина поднимается, и если ваш 4 × 4 раскачивается, как бык, остановитесь и повторно оцените препятствие.

Вал CV, башмаки и шарниры

DriveTrain

Описание

Вал с постоянной скоростью (CV), пыльник и шарниры являются частью одного и того же узла и используются на переднеприводных и многих полноприводных автомобилях.На каждую сторону используется по одному валу в сборе, который иногда называют «полуоси». Выходной вал трансмиссии соединяется с внутренним ШРУСом. Внутренний шарнир может скользить внутрь и наружу и, следовательно, вносить незначительные изменения в общую длину узла вала. Это важно, чтобы учесть изменения хода подвески и дорожного просвета.

Оттуда основная часть полуоси соединяет внешний ШРУС. И внутренние, и внешние стыки закрыты защитным чехлом.Внешний ШРУС обладает неотъемлемой способностью обеспечивать равномерную передачу крутящего момента даже при резком повороте колес. ШРУС затем соединяется с поворотным валом, который соединяется со ступицей колеса и подшипником в сборе. В более старых автомобилях с передним приводом использовались валы разной длины, что приводило к так называемой характеристике вождения, известной как «крутящий момент» & emdash; тянет в сторону при ускорении. Сегодня большинство автомобилей имеют валы одинаковой длины с обеих сторон, что нейтрализует влияние крутящего момента.

Назначение

CV выполняют сложную задачу по передаче крутящего момента на колеса при повороте и во время движения подвески вверх и вниз.

Советы / предложения по обслуживанию

Проверяйте пыльники CV вашего автомобиля при каждой замене масла. Сапоги CV можно легко повредить камнями, палками, льдом и обычным износом. Когда пыльник CV разрывается или трескается, смазка, находящаяся внутри, может свободно выходить из шарнира, и теперь в шарнир попадает грязь.Если повреждение чехла не будет обнаружено быстро, вполне вероятно, что соединение также потребуется заменить вместе с чехлом. Замена оси может быть самым разумным выбором, в зависимости от стоимости. Признаком плохого внешнего шарнира обычно является щелчок при повороте. Дрожание, вибрация или лязг при ускорении или замедлении обычно означает неисправность внутреннего ШРУСа. Не игнорируйте предупреждающие знаки плохого ШРУСа; вы можете потерять рулевое управление или оказаться в затруднительном положении. Как можно скорее доставьте свой автомобиль к квалифицированному специалисту по обслуживанию, чтобы определить причину неисправности трансмиссии.

ШРУСов | Бюджетный Авто Ремонт

Все переднеприводные автомобили, а также некоторые заднеприводные и полноприводные автомобили оснащены шарнирами CV (постоянной скорости). На переднеприводных автомобилях внутренний шарнир соединен с трансмиссией, а внешний шарнир соединен со ступицей колеса. Между двумя шарнирами и соединением двух шарниров вместе находится полуось или ведущий вал, также известный как полуоси.Есть правый и левый приводные валы с внутренними и внешними ШРУСами. Эти узлы приводного вала / ШРУС передают крутящий момент от трансмиссии на колеса, тем самым поворачивая колеса. ШРУСы позволяют приводным валам плавно перемещаться вверх и вниз вместе с подвеской при вращении с постоянной скоростью.

заполнены стойкой смазкой, герметизированы и защищены резиновыми башмаками. Пока эти ботинки не порваны и не вытекла смазка, ШРУСы не нуждаются в обслуживании и прослужат много лет и десятки тысяч миль.Однако, если защитный чехол треснул или порван, смазка вытечет наружу и, в конечном итоге, вызовет повреждение ШРУС из-за отсутствия смазки. Вы можете положиться на сертифицированных технических специалистов в Budget Auto Repair, которые проверит ваши ШРУСы и ботинки, когда ваш автомобиль находится в воздухе в нашем магазине.

CV Joint tech — праймер по шарнирам равных угловых скоростей и советы по диагностике | 2011-08-17

Я понимаю, что большая часть этого вводного текста будет казаться очень простой, но давайте начнем с объяснения технологии ШРУС.Шарнир CV (равных угловых скоростей) — это механическая муфта крутящий момент / привод, в которой частота вращения выходного вала (внутреннего шарнира) совпадает со скоростью вращения входного вала (внешнего шарнира), независимо от угла поворота вала. Это позволяет передавать крутящий момент от трансмиссии на ведущие колеса от трансмиссии к колесам неизменным, даже когда подвеска (и вал CV) меняет углы во время движения вверх / вниз и во время поворотов. ШРУСы не создают ограничений при изменении угла по сравнению с универсальными (U-образными) шарнирами.

U-образный шарнир отлично работает при очень ограниченном изменении угла поворота вала (например, первичный приводной вал на автомобиле с задним приводом). Однако соединение U-типа приведет к небольшому изменению длины ведомого вала и создаст изменение скорости (скорости вращения) между входной и выходной сторонами шарнира, когда вал должен изменить свой угол более чем на пару градусов. Учитывая угловые перемещения, необходимые как для хода подвески, так и для изменения угла поворота, U-образный шарнир будет создавать вибрацию, поскольку две стороны (входная и выходная) начинают «спорить» во время углового движения вала.По этой причине ШРУС требуется для систем FWD и независимых RWD.

Одним из факторов конструкции ШРУСа, который обеспечивает эту свободу движения без привязки или различий в выходном / входном потоке, является то, что внутренний ШРУС имеет «погружающееся» движение, которое позволяет валу перемещаться внутрь / наружу во время хода подвески, не ограничивая ход подвески.

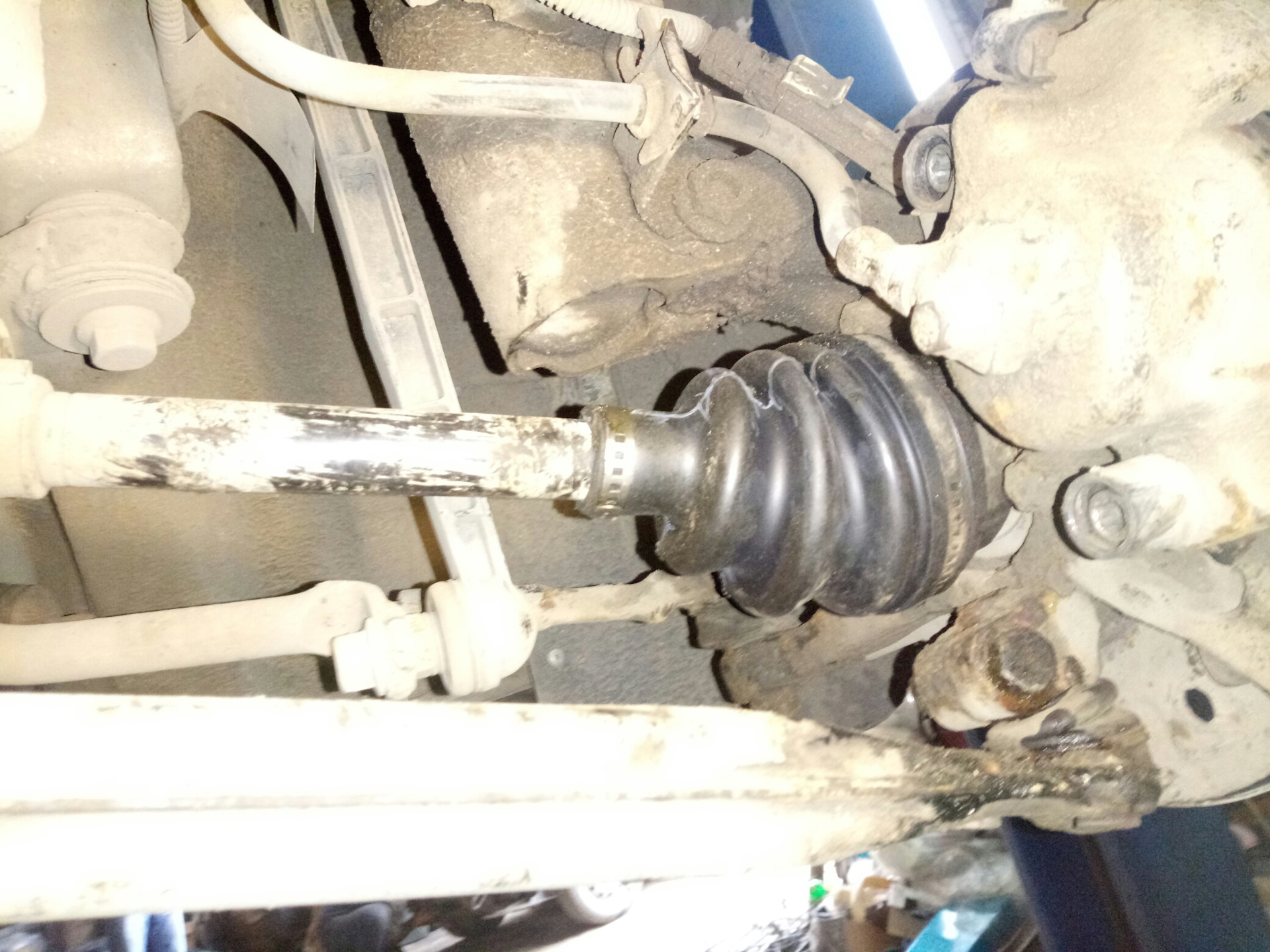

Внешние шарниры

Подвесные (со стороны колеса) ШРУСы обычно бывают «фиксированного» типа, также часто называемые шарнирами Rzeppa.Это кольцо подшипника со слегка изогнутыми и смещенными продольными канавками. По этим канавкам проходит серия шарикоподшипников. Шарики «зажаты» в клетке, которая удерживает шарики в соответствии с их канавками. Конструкция со смещенной канавкой и шариком в обойме позволяет шарнирному сочленению соответствовать ходу подвески и углам поворота. Их также называют соединениями переменного тока (угловой контакт). В зависимости от конкретного производителя типичный подвесной ШРУС обеспечивает максимальный угол сочленения от 47 до 50 градусов (естественно, более высокий максимальный угол допускает меньший радиус поворота).

ПРИМЕЧАНИЕ: Из-за больших рабочих углов и большей подверженности дорожным опасностям (камни, грязь, влага и т. Д.) Подвесные ШРУСы имеют тенденцию изнашиваться быстрее, чем внутренние ШРУСы.

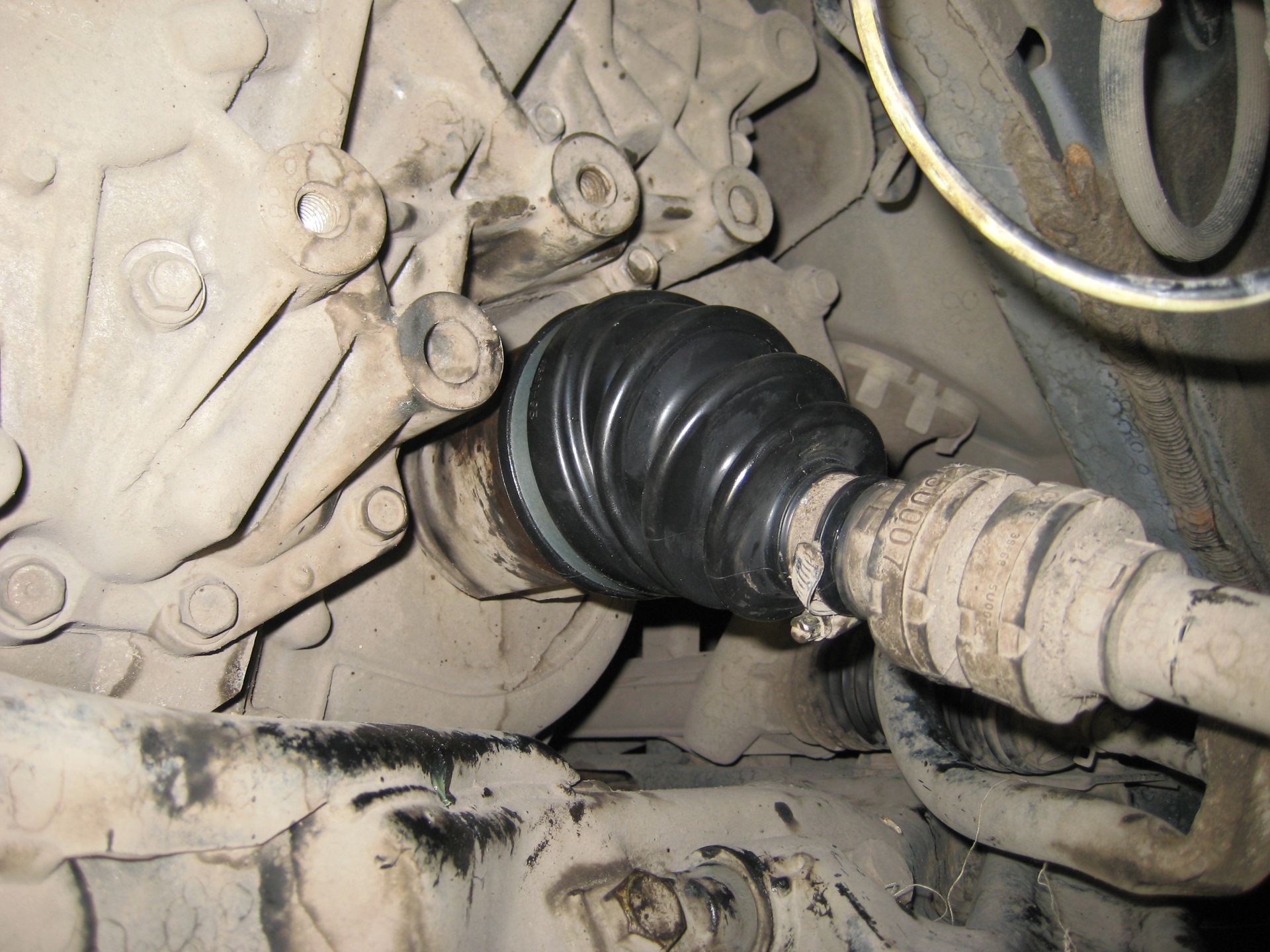

ШРУСы внутренние

Чтобы обеспечить ход подвески, внутренний шарнир спроектирован так, чтобы допускать движение внутрь / наружу или «погружение» в дополнение к шарнирному сочленению для углов хода подвески. Это погружающее движение позволяет узлу вала изменять свою длину во время движения подвески, компенсируя подъем-вниз / углы рычага управления и предотвращая ограничение движения нижнего рычага управления.

Используется несколько типов внутренних ШРУСов (хотя все они выполняют одну и ту же задачу). В ШРУСах треножного типа используется трехногая конструкция из трех роликовых подшипников, расположенных на одинаковом расстоянии (вместо шариков), которые скользят по канавкам гусеницы внутри корпуса в стиле «тюльпан». DO (двойное смещение) также является шарниром плунжерного типа, но имеет серию шарикоподшипников.

Типичные внутренние ШРУСы обеспечивают врезание примерно на 50 мм и максимальный угол сочленения примерно от 22 до 31 градуса (в зависимости от марки и модели).

Диагностика проблем ШРУСов

Щелчки / хлопки при поворотах

Щелчок или треск указывает на износ или повреждение внешнего ШРУСа. Один из способов подтвердить это — проехать задним ходом (по кругу). Если шум более выражен, это подтверждает необходимость замены стыка. Если вы едете задним ходом с колесом, повернутым до упора вправо, а шум громче, подозревайте правый внешний шарнир.

При движении задним ходом с полностью повернутым влево рулевым колесом следует подозревать левый внешний шарнир.ПРИМЕЧАНИЕ. Щелчки / треск также могут быть вызваны изношенными или поврежденными концами внутренней рулевой тяги реечной передачи.

Дрожь / грохот

Если вы слышите / чувствуете грохот, когда трансмиссия переводится на ведущую шестерню, или во время ускорения или замедления, это может указывать на изношенный или поврежденный ШРУС. Имейте в виду, что такой же шум / ощущение может возникнуть из-за чрезмерного люфта в дифференциале.

Если автомобиль имеет FWD (передний привод), подозревают внутренний ШРУС.Если автомобиль оснащен RWD (задним приводом) с независимой задней подвеской с ШРУСами, подозревают либо внутренние, либо внешние шарниры. Естественно, такое же состояние может быть вызвано ШРУСами или карданными шарнирами первичного карданного вала, изношенными / поврежденными внутренними рулевыми тягами или другими изношенными деталями подвески. Если вы подозреваете наличие внутренних ШРУСов на ведущей оси (FWD или RWD), попробуйте вести автомобиль задним ходом при ускорении и замедлении. Если проблема становится более заметной, вероятно, причина в одном или обоих внутренних суставах.

[PAGEBREAK]

Вибрация при разгоне

Если клиент жалуется на вибрацию или «дрожь» во время ускорения, это может указывать на изношенный или поврежденный внутренний поршневой шарнир. Другие возможные причины включают чрезмерный люфт в шарнирах внутреннего или внешнего двигателя, или проблему с опорами двигателя и / или трансмиссии или втулками моментного ремешка (осмотрите на предмет повреждений, незакрепленных отсутствующих резиновых опор или изношенных опор двигателя / трансмиссии).

ПРИМЕЧАНИЕ: Если в автомобиле произошел сбой «выдергивания» (узел вала CV отделяется во внутреннем шарнире или выскакивает из коробки передач), это может быть результатом предыдущего столкновения. Внимательно осмотрите двигатель и опоры трансмиссии и проверьте, нет ли деформированных или сломанных деталей подвески. Естественно, если присутствуют какие-либо сильно изношенные крепления или компоненты подвески, эти проблемы следует исправить перед установкой сменного узла вала CV.

Постоянная вибрация на скорости

Если клиент жалуется на вибрацию, которая начинается на определенной скорости и усиливается при более высоких скоростях, проблема, скорее всего, не связана с ШРУСом или дисбалансом вала ШРУСа.Более вероятные причины включают дисбаланс колеса, радиальное биение шины, гнутое колесо и т. Д.

Постоянное рычание

Если жалоба касается постоянного рычания или гула при движении (даже с прямыми колесами), наиболее вероятной причиной является износ / высыхание / повреждение ступичных подшипников. Другие возможные причины включают сухие ШРУСы (где смазка потеряна) или другие проблемы с трансмиссией, такие как изношенные подшипники трансмиссионного вала или изношенные / поврежденные подшипники промежуточного вала.

Всегда проверяйте ботинки!

Наиболее частая причина проблем ШРУСа связана с пыльником защитного шарнира. Если есть подозрение на проблему с ШРУСом, или, если на то пошло, всякий раз, когда транспортное средство с ШРУСами входит в магазин для какой-либо процедуры обслуживания, всегда проверяйте пыльники ШРУСа. Тщательно проверьте ботинки на наличие отверстий, трещин, трещин и разрывов, а также проверьте зажимы ботинка на предмет ослабления. Даже если ботинок еще не порван или не поврежден иным образом, ботинки (в зависимости от конструкции автомобиля) могут подвергаться воздействию высоких уровней тепла, и в этом случае материал ботинка может стать термоупрочненным и хрупким.Когда ботинок становится хрупким, это только вопрос времени, когда он треснет и расколется.

Также проверьте, нет ли следов смазки, вытекшей из ботинок. Любой предлог для выхода смазки или попадания воды и дорожного мусора в шарнир означает долгосрочную катастрофу для шарнира (и под «долгосрочным» я подразумеваю, что ШРУС, которому разрешено загрязнение, может начать разрушать сам за короткое время). Если вы обнаружите скомпрометированную загрузку, проблему необходимо немедленно решить.

Скомпрометированный пыльник почти всегда является основной причиной проблем с ШРУСом. Если неисправный пыльник обнаружен раньше, «простая» замена пыльника (и очистка / повторная смазка соединения) может спасти положение. Однако очень сложно, если не невозможно, точно судить, как долго существует проблема с загрузкой, и была ли нарушена чистота стыка. Часто это призыв к суждению с вашей стороны. Если сочленение функционирует нормально и не издает шума, ответом может быть замена пыльника.Если есть какие-либо сомнения, или особенно если соединение (с плохим пыльником) издает ненормальный шум, даже не думайте о замене пыльника. Вместо этого замените шарнир. Как мы все знаем, гораздо быстрее и проще просто заменить весь узел вала CV, чем разборку, восстановление и повторную сборку.

Если замена одного пыльника — ваш лучший способ действий, у вас есть два варианта: удалить неисправный пыльник и его соединение и собрать заново, используя новый пыльник; или отрежьте плохой пыльник с вала и замените его на разрезной пыльник.Должно быть очевидно, что заменить цельный ботинок не так быстро и просто, как может подумать типичный покупатель. Узел вала CV должен быть снят с автомобиля (что влечет за собой снятие тормозного суппорта, тормозного ротора и ступицы, отсоединение тяги стабилизатора поперечной устойчивости, отсоединение нижнего шарового шарнира и отсоединение или снятие стойки). Затем необходимо снять ШРУС с вала в сборе, чтобы снять старый пыльник и установить новый пыльник. И, конечно же, после повторной сборки передние колеса следует заново выровнять.

Принимая во внимание рабочее время, затрачиваемое на замену пыльника, имеет смысл, чтобы заказчик подумал о замене всего узла вала CV. Да, это влечет за собой более высокие расходы на продукт, но замена вала в сборе устранит время, необходимое для снятия / переустановки соединения, необходимого для замены пыльника. И здравый смысл подсказывает вам, что, поскольку ШРУС, вероятно, был скомпрометирован поврежденным пыльником в любом случае, безопаснее заменить шарнир (либо путем замены неисправного соединения, либо замены всего узла вала).Замена всего вала в сборе снижает трудозатраты заказчика и устраняет опасения по поводу потенциально скомпрометированного соединения.

Сапоги с разрезом

Сапоги с разрезом предлагают удобное решение, так как снимать суставы не нужно. Отрежьте старый пыльник, очистите вал и при необходимости осмотрите / очистите / смажьте соединение и установите разрезной пыльник. Важнейшим аспектом является герметизация двух половин разъемного чехла. Клей, входящий в комплект раздельного ботинка, необходимо наносить осторожно, и дать клею застыть (это может занять от 30 до 60 минут).В некоторых раздельных ботинках вместо клея используются маленькие винты, которые скрепляют половинки вместе. По сути, вам следует подумать об использовании разделенной загрузки, только если время, бюджет (или оба) являются критическими факторами. Сапоги раздельного типа, независимо от того, насколько хорошо они спроектированы, не обеспечат долговечности цельных ботинок. Но это удобная альтернатива, в зависимости от конкретной ситуации. Как и в случае с различными быстрыми приспособлениями для вторичного рынка, они могут быть не идеальными, но сапоги с разрезом имеют свое место.

[PAGEBREAK] Снятие узла вала CV с коробки передач

Старый термин «нам не нужны никакие вонючие инструкции» здесь не применяется.Если вы еще не знакомы с данным автомобилем, всегда обращайтесь к соответствующему руководству по обслуживанию для снятия вала CV. Некоторые концы внутренних валов CV выскочат, если просто приложить рычаг между картером коробки передач и выемкой / выемкой на картере внутреннего шарнира, в то время как другие фиксируются удерживающим зажимом (который может потребовать снятия крышки коробки передач для доступа).

ПРИМЕЧАНИЕ: ЗАПРЕЩАЕТСЯ тянуть за вал, чтобы отсоединить шлицевую поворотную ось внутреннего шарнира от коробки передач.Это может привести к разрыву внутреннего сустава. Приложите тяговое усилие только к корпусу внутреннего шарнира. Кроме того, после отсоединения внешнего ШРУСа от узла ступицы, обязательно поддерживайте узел вала до и во время отсоединения внутреннего шарнира. Если вал свисает вниз, это также может привести к разъединению внутреннего шарнира.

ВНИМАНИЕ: НИКОГДА не ударяйте молотком по концу выступа внешнего вала CV, чтобы отделить его от ступицы. Даже если вы временно установите старую гайку для защиты шлицев цапфы, вы можете повредить внутренний шарнир и / или внешний шарнир, шестерни дифференциала и ступичный подшипник.Если поворотная ось застряла в ступице и не выталкивается вручную, используйте съемник. Даже если никто не смотрит, не обманывайте. Оставьте BFH в ящике для инструментов.

Обслуживание ШРУСа

Если соединение должно быть разобрано для осмотра, ШРУС, вероятно, будет закреплен стопорным / стопорным кольцом (хотя некоторые шарниры могут не иметь стопорного кольца и предназначены для снятия / толкания). Полностью наклоните внутреннюю обойму шарнира в одну сторону (в этом поможет тонкая выколотка).Начните снимать шарики подшипника (при необходимости укладывая дорожку плиткой, пока не будут удалены все шарики). Имейте в виду, что каждый шарик формирует характерный рисунок износа в своей канавке, поэтому очень важно, чтобы все шарики были организованы в соответствии с их соответствующими канавками. НЕ ПЕРЕМЕШАЙТЕ МЯЧИ. После удаления всех шариков поверните обойму для шариков вбок, чтобы снять внутреннюю обойму.

Осмотрите внутренние и внешние кольца, шарики и сепаратор. Обратите внимание на любые дефекты, такие как зазубрины, заусенцы, отслаивание и т. Д., На шариках и кольцах.Осмотрите сепаратор на предмет трещин, износа, заусенцев и т. Д. При обнаружении каких-либо дефектов замените ШРУС. Даже если никаких отклонений не обнаружено (отсутствие трещин, заусенцев, следов износа и т. Д.), Проверьте каждый шарик на его исходной дорожке на предмет посадки. Шарики должны плотно прилегать, без помоев. Неплотно прилегающие мячи могут вызывать хлопки или щелчки.

При восстановлении ШРУС ВСЕГДА используйте ТОЛЬКО смазку для ШРУСов, рекомендованную или поставляемую с новым комплектом пыльников. Количество смазки также имеет решающее значение. Если пакет со смазкой поставляется с новым комплектом пыльников, используйте все количество прилагаемой смазки.Вообще говоря, нанесите около 33% смазки непосредственно на шарики, гусеницы, сепаратор и дорожки, а оставшуюся смазку нанесите на внутреннюю часть ботинка. Однако обязательно прочтите и соблюдайте инструкции по смазке, прилагаемые к комплекту.

При установке нового чехла он должен быть установлен в «расслабленном» состоянии, избегая любого складывания, скручивания / деформации. Обязательно установите пыльник так, чтобы его уплотнительные кромки вошли в соответствующие канавки. Не затягивайте зажимы багажника, пока не убедитесь, что пыльник установлен правильно.

Если вы устанавливаете новые башмаки, вам понадобится зажимной инструмент. Зажимы без ушей имеют фиксирующие язычки, которые позволяют ленточному зажиму защелкиваться во время затяжки. Гаечный ключ без уха позволяет легко стягивать перекрывающиеся части ленты вместе с храповым механизмом. Зажимы с ушками соединяются друг с другом, зажимая сопрягаемые концы вместе в процессе штамповки металла. Плоскогубцы защипного типа плотно сгибают стыковочные концы вместе и складываются в ушки. Для этого требуется немного больше мышц.Доступны специальные гаечные ключи с квадратным приводом, что позволяет использовать динамометрический ключ для достижения надлежащей затяжки, обеспечивая при этом дополнительное усилие.

Как было сказано ранее, эта статья очень проста с точки зрения проверки и обслуживания CV (опытный технический специалист наверняка уже знает об этих проблемах), но она должна оказаться полезной для новичков, которые только начинают работать. ●

Трансмиссия CVT | Ремонт ШРУС

Все автомобили с передним приводом имеют ШРУСы по обе стороны от карданного вала.Наружный и внутренний ШРУСы используются для соединения карданного вала с колесами и трансмиссией соответственно. ШРУСы имеют решающее значение, поскольку они передают крутящий момент двигателя от трансмиссии для вращения колес с постоянной скоростью. Они также воспринимают давление подвески, чтобы автомобиль оставался стабильным.

В автомобилях с передним приводом шарниры равных угловых скоростей передают крутящий момент на передние колеса. Два наиболее распространенных ШРУСа — штативное и шаровое. В переднеприводных автомобилях ШРУСы треножного и шарового типа размещаются соответственно с внутренней и внешней сторон.

Проблемы с ШРУСом

В большинстве случаев ШРУС не требует обслуживания. Он прослужит до тех пор, пока защитный чехол ШРУСа находится на месте и не поврежден. Некоторые автомобили могут проехать до 300 000 миль без каких-либо проблем с ШРУСом. Однако проблемы возникнут, когда треснет защитный пыльник ШРУСа. Когда это происходит, смазка будет выходить наружу, а грязь и влага попадут внутрь, в результате чего ШРУС изнашивается быстрее, чем обычно. В конце концов, он выйдет из строя из-за отсутствия или плохой смазки, а также из-за коррозии.

Обычно сначала изнашиваются внешние ШРУСы, поскольку они выдерживают больше движений, чем внутренние ШРУСы. Защитный чехол желательно проверять на предмет трещин и повреждений во время регулярного технического обслуживания автомобиля. В случае возникновения проблем с защитным чехлом крайне важно как можно скорее посетить сервисную мастерскую Marietta CV Joint, например Guardian Transmissions.

Признаки неисправности ШРУСа

Щелчок при повороте

Это наиболее очевидный признак того, что что-то не так.При повороте шарнир Continuous Velocity будет издавать повторяющиеся щелчки или хлопки. Это заметно при очень крутых поворотах на малых скоростях, так как хлопок становится очень громким.

Вибрация при разгоне

Еще один признак неисправности вашего ШРУС — это когда вы замечаете, что рулевое колесо сильно вибрирует или трясется при ускорении. В этом случае рекомендуется снизить скорость или остановиться, чтобы избежать аварии.Вам следует пойти дальше и позвонить специалистам по совместному ремонту Marietta CV в Guardian Transmissions, чтобы выяснить причину проблемы и дать вам соответствующий совет.

Растущий гудящий шум

При увеличении скорости вы заметите этот знак в сочетании с вибрацией. Во время движения автомобиль издает гудящий шум, который усиливается с ускорением и прекращается, как только вы начинаете замедляться.

Шум типа лязг при увеличении скорости

Этот шум слышен в наружных или внутренних шарнирах автомобиля.Этот тип шума также может быть результатом чрезмерного люфта в дифференциальной передаче. Идеальный способ проверить этот знак — включить задний ход, а затем разогнаться. Если лязг более заметен, то это признак неисправности ШРУСа.

Вибрация на высоких скоростях

Вибрация может возникать по разным причинам, например, смещение шины или несбалансированная шина. Однако, если это происходит одновременно с указанными выше признаками, это означает, что ваш ШРУС выходит из строя.

Если вы заметили любую или некоторые из вышеперечисленных проблем или знаков, не теряйте времени и обратитесь в Guardian Transmissions, в местную мастерскую по ремонту CV Marietta.Вождение автомобиля с проблемами ШРУСа не только повредит ваш автомобиль, что приведет к дорогостоящему ремонту, но также может стать причиной аварии. Всегда отправляйте свой автомобиль на диагностику, если подозреваете, что у вас неисправный ШРУС.

Признаки неисправного или неисправного узла вала CV

Мосты с постоянной скоростью (CV) — это компонент трансмиссии, обычно используемый во многих современных дорожных транспортных средствах. Они служат для передачи мощности от трансмиссии и дифференциала транспортного средства на колеса для движения вперед.У них есть смазанный гибкий шарнир, который позволяет оси изгибаться в зависимости от дорожных условий с минимальным влиянием на передачу мощности.

Шарнир смазан консистентной смазкой и покрыт резиновым чехлом, защищающим его от грязи и мусора. Поскольку оси CV являются прямым звеном, передающим мощность двигателя на колеса, они со временем подвергаются высоким уровням нагрузки и, в конечном итоге, изнашиваются и требуют замены для восстановления надлежащей функциональности. Когда они изнашиваются, оси CV обычно вызывают несколько симптомов, которые могут предупредить водителя о том, что им требуется внимание.

1. Громкие щелчки при повороте

Одним из наиболее распространенных и наиболее заметных симптомов неисправного или неисправного узла полуоси CV является слышимый щелкающий звук при повороте. Когда оси CV становятся чрезмерно изношенными, соединения расшатываются и щелкают при повороте. Щелчки могут становиться громче или отчетливее во время более резких и быстрых поворотов и будут слышны на стороне неисправного вала CV.

2. Смазка по краю шины

Еще одним признаком неисправности полуосей CV является смазка на внутреннем крае шины или вдоль днища автомобиля.Обычно это вызвано утечкой смазки из порванного пыльника, которая разбрасывается во время вращения оси. Протекающий пыльник в конечном итоге приведет к выходу из строя ШРУСа, поскольку грязь и мусор попадут в пыльник и повредят шарнир.

3. Чрезмерная вибрация при движении

Еще одним признаком неисправной оси CV являются чрезмерные вибрации оси во время движения. Если ШРУС или полуоси повреждены каким-либо образом, что влияет на их баланс при вращении, это приведет к чрезмерной вибрации вала во время движения транспортного средства.Вибрации могут колебаться или становиться более выраженными по мере увеличения скорости автомобиля. Чрезмерная вибрация из-за неисправных валов CV может повлиять на управляемость и ходовые качества, а также на общую безопасность и комфорт автомобиля. Обычно ось CV необходимо заменить, если она повреждена настолько, что вызывает вибрацию.

CV служат конечным звеном между двигателем и колесами. Они выполняют важную функцию передачи крутящего момента от трансмиссии на колеса транспортного средства для его движения.По этой причине, если вы подозреваете, что у одного или нескольких полуосей CV может быть проблема, вам стоит присмотреться к ней поближе.

Ищете новую ось CV?

Посмотрите десятки отличных вариантов прямо здесь

Замена ШРУСа | Область фокусировки 1 не определена

Прибл.Время: 60 минут | Диапазон цен: Узнать цену

Основы услуг по замене ШРУСов по телефону

ШРУСы вашего автомобиля соединяются с ведущими осями, которые соединяют трансмиссию с колесами. Внутренний ШРУС соединяет трансмиссию с осью, а внешний шарнир соединяет ось с колесами. Поскольку ШРУС соединяет два вращающихся вала в фиксированном положении, он должен обеспечивать определенный диапазон движения для компенсации дорожного усилия, при этом два вала остаются соединенными.ШРУС отвечает за передачу постоянного крутящего момента на колеса независимо от угла оси или вала. ШРУСы перемещаются вместе с системой подвески, чтобы помочь колесам поддерживать постоянную скорость при различных дорожных воздействиях, таких как неровности и выбоины. ШРУС сконструирован как шаровой шарнир и использует стальные шарики для перемещения большего шара, заключенного в стали. Пыльник CV закрывает шарнир CV и помогает обеспечить надлежащую смазку. ШРУСы обеспечивают широкий диапазон движений, при этом колеса вашего автомобиля движутся с одинаковой скоростью по всем типам поверхностей.

Почему вам следует выполнять услуги по замене CV-суставов в?

По мере того как ШРУС теряет смазку, движущиеся металлические части изнашиваются друг о друга и со временем медленно разрушаются. Шум, вибрация и потеря ускорения на поворотах — все это признаки того, что ШРУС может потребовать замены. Другая проблема, которая может привести к замене ШРУСа, — это пыльник вашего ШРУСа. Пыльник CV закрывает шарнир CV, чтобы удерживать необходимое количество смазки для поддержания смазки шарнира. Если смазка протекает, ШРУС потеряет необходимое количество смазки, необходимое для защиты внутренних деталей ШРУС от чрезмерного износа.Если вы испытываете симптомы изношенного или поврежденного ШРУСа, а шарнир не заменяется вовремя, незначительная проблема нанесет дополнительный ущерб вашему автомобилю и приведет к более дорогостоящему ремонту в будущем. Стоимость замены вашего ШРУСа дешевле, чем капитальный ремонт, с которым вы можете столкнуться, если неисправный ШРУС не лечить.

Мы с гордостью обслуживаем потребности клиентов в замене ШРУСов в Фокусной области 1 не определено, Фокусной зоне 2 не определено, Фокусной зоне 3 не определено, и прилегающих областях.

Обслуживаемых площадей: Область фокусировки 1 не определена | Область фокусировки 2 не определена | Область фокусировки 3 не определена | и прилегающие районы
