Синхронизированные и несинхронизированные мкпп существуют синхронизированные и несинхронизированные механические коробки передач. Синхронизаторы мкпп
Синхронизатор КПП является механизмом, выравнивающим частоту вращения шестерен и валов для переключения передачи. С помощью синхронизатора при смене передачи уменьшается шум и механический износ элементов, что увеличивает срок эксплуатации КПП. Об этом далее в статье.
Синхронизаторы монтируют в легковые автомобили на все КПП. Они работают по конкретному принципу — выравнивание скорости с помощью силы трения. Когда различие между частотой вращения шестерен и вала большое, сила трения должна достигать немного большего уровня для синхронизации их действий. Данное явление наблюдается при включении самых высоких передач.
Основной элемент синхронизатора — ступица, где предусмотрены внутренние и внешние шлицы. Внутренние шлицы применяются для сцепления с вторичным валом и, при этом, существует вероятность осевого перемещения вала в различные стороны.
Нижние шлицы, таким образом, сцепляются с муфтой включения, обеспечивающей жесткое сцепление шестерен и вала КПП. Снаружи муфта включения соединена с вилкой для ПП.

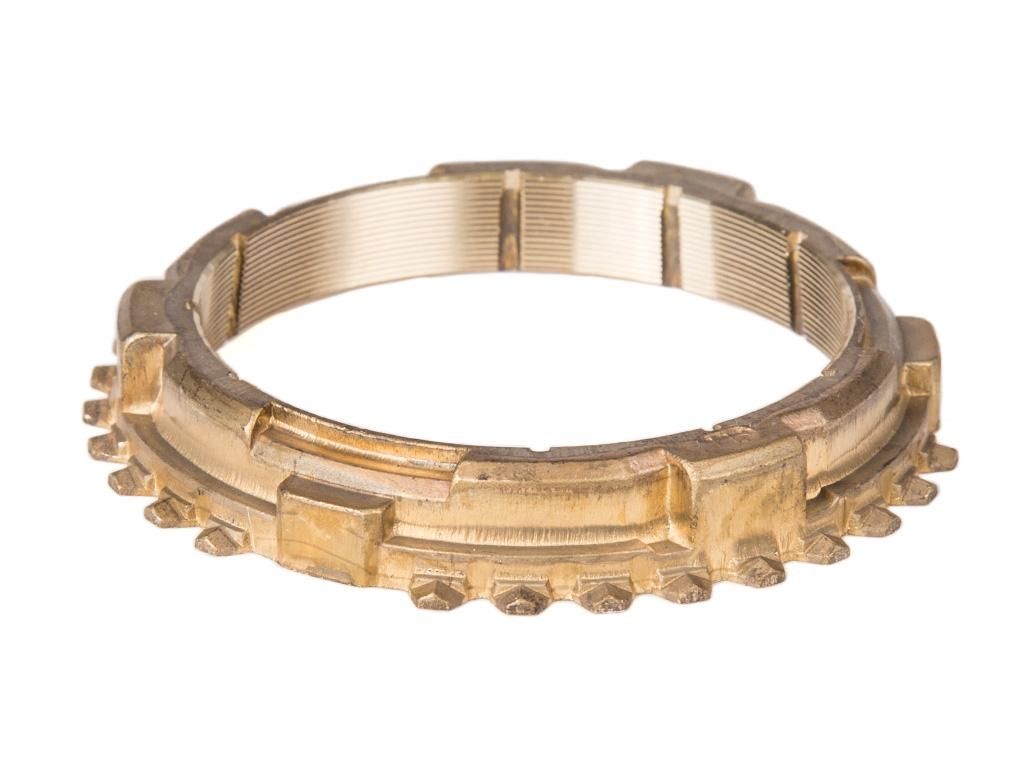

Помимо этого, в синхронизатор КП входит блокирующее кольцо, которое необходимо для обеспечения хорошей синхронизации и для того, чтобы при выравнивании скоростей не замыкало муфту. Внутри на кольце есть коническая поверхность, которая предназначена для обмена действиями с фрикционным конусом шестерен. А для создания условий блокировки муфты включения, установлены шлицы с внешней стороны данного стопорного кольца.
Принцип работы синхронизатора
Все действия синхронизатора КПП происходят за доли секунды. Когда рычаг КПП расположен в нейтральном положении, шестерни и муфты, не передают поток мощности и свободно вращаются. При желании увеличить скорость посредством переключения КПП, рычаг располагает муфту к направлению шестерни. При этом в системе происходит следующее.
При включении необходимой передачи на муфте сдвигаются сухари (небольшие затворы), действующие на блокировочное кольцо, которое сталкивается с конусом шестерни.
Синхронизатор КПП, возможные неполадки
- Если вы слышите непонятной природы шум или хруст, вполне возможно, что деформировалось блокировочное кольцо либо износилась коническая поверхность.
- При затруднительном переключении передач — износ самого синхронизатора.
- Если передачи выключаются самопроизвольно, неисправна муфта выключения или износилась шестерня.
Инструменты помощники, расходные материалы и приспособления
Синхронизатор КПП, как его снять с вторичного вала, пошаговая инструкцияПеред разборкой следует предварительно снять со вторичного вала синхронизатор. В самом начале очень важно отметить с помощью мела или маркера местоположение муфты касательно ступицы.
Далее аккуратно снимаем со ступицы муфту. Снимать необходимо предельно осторожно, чтобы сухари с шариками не разлетелись в стороны под влиянием пружин. Все извлеченные элементы следует тщательно промыть в керосине и разложить на чистой, не замусоренной поверхности.
Синхронизатор КПП, на что обращать внимание при осмотре
Необходимо провести скрупулезный и внимательный осмотр всех элементов — ступицы, шлицев, муфты (обратите внимание на торцы ее зубьев) на наличие забоев и сколов.
Помимо этого, не менее внимательно осмотрите все пружины, сухари и шарики — у них должно быть идеальное физическое состояние, они не должны иметь на своей поверхности грубых следов выработки или видимых следов повреждений. Пружины не должны быть слишком сжатыми или вытянутыми. Следует также проверить зазор между венцом шестерни и торцами кольца.
При обнаружении дефектов на элементах, поменяйте их на новые. Однако если поврежденных деталей слишком много, легче заменить синхронизатор.
Синхронизатор КПП, как собрать
После проделанных восстановительных операций, перед заменой поврежденных деталей, смажьте их двигательным маслом. Установите муфту назад на ступицу, ориентируясь на ранее установленную метку.Если совпадут метки, то и проточки на муфте (их три) совпадут с пазами ступицы. Далее нужно смазать литолом пружину фиксатора и вставить ее в паз ступицы. Затем необходимо положить шарик в отверстие заранее смазанного литолом сухаря.
С помощью отвертки вставляем в паз ступицы сухарь с шариком, заранее сжав пружину. Проточки на сухаре, при этом, должны оказаться снаружи, а сферическая поверхность — повернута к муфте. При монтаже сухаря, шарик, вставленный в него, должен попасть в специальные проточки на шлицах муфты, для чего следует протолкнуть его глубже.
С помощью отвертки направьте в отверстие сухаря пружину. Остальные фиксаторы так же должны быть установлены.
Советы профи, как продлить жизнь синхронизатора автомобиля
Как правило, быстрый износ и поломки элементов синхронизатора обусловлены грубой работой с рычагом ПП.
Чтобы продлить работоспособность синхронизатора и не допустить проблем с ним, переключать скорости следует плавно, без рывков.
27.Назначение устройства и работа синхронизатора коробки передач.
Синхронизатор коробки передач – это механизм, который выравнивает частоту вращения валов и шестерен, для того чтобы переключить передачу. Благодаря синхронизатору уменьшается механический износ деталей при смене передачи, а также шум. Срок службы у КПП тем самым увеличивается.
Синхронизаторы ставятся в легковых автомобилях на все коробки переключения передач, даже на передачи заднего хода. Они работают по определенному принципу: выравнивание скорости при помощи силы трения. Если разница между частотой вращения вала и шестерен большая, тогда и сила трения между ними должна достигаться чуть большего уровня, чтобы синхронизировать их действие. Такое явление ожидается при переключении на самые высокие передачи.
Основным
элементом у синхронизатора является
ступица, у которой предусмотрены внешние
и внутренние шлицы.
Для соединения с
вторичным валом используются внутренние
шлицы, при этом есть возможность осевого
перемещения вала в разные стороны.
Нижние шлицы, в свою очередь, соединяются
с муфтой включения, которая должна
обеспечивать жесткое соединение вала
и шестерен коробки передач. Снаружи
муфта включения соединяется с вилкой
для переключения передачи.
Также в синхронизатор КПП входит блокирующее кольцо. Оно нужно для того, чтобы обеспечить хорошую синхронизацию, и чтобы муфту не замыкало в тот момент, когда выравниваются скорости. Внутри на кольце имеется коническая поверхность, предназначена она для обмена действием с фрикционным конусом имеющихся шестерен. А вот для того, чтобы создать условия блокировки муфты включения, с внешней стороны этого стопорного кольца установлены шлицы.
Принцип
работы синхронизатора КПП сложен, но
все действия происходят всего за доли
секунды. Если рычаг КПП находится в
нейтральном положении, то муфты – в
среднем, и шестерни свободно вращаются,
не передавая поток мощности.
Когда мы включаем нужную передачу (скорость) в нашем автомобиле, за долю секунды система успевает сделать примерно следующее. Сдвигаются сухари на муфте (маленькие затворы), которые действуют на блокирующее кольцо, и оно сходится с конусом шестерни. Из-за этого активируется сила трения, которая в свою очередь поворачивает кольцо до того момента, пока оно не застопорится. После этого и происходит синхронизация скорости вала и шестерни. Мотор настраивается на новые обороты, а мы можем без особых усилий увеличивать скорость.
Очень проста — менять частоту вращения между коленвалом двигателя внутреннего сгорания, или первичным валом самой коробки, что одно и то же, так как их частота одинакова, и карданом, усилие от которого впоследствии через определённые промежуточные механизмы приводит во вращение колёса автомобиля. За счёт разности диаметров и, соответственно, количества зубьев больших и малых шестерён, установленных на первичном, а также вторичном валах коробки, можно выбирать соотношение, с которым будут вращаться колёса относительно двигателя.
Шестерни крутятся всегда и все, только синхронизатор коробки передач задействует нагрузку на определённые им пары скоростей: первая, вторая, третья, четвёртая, пятая, задний ход и так далее. двигателя через сцепление крутящий момент подаётся на первичный вал, где через синхронизатор соединяет соответствующую пару передач и вращение передаётся дальше. У переднеприводных автомобилей через шарниры равных угловых скоростей момент передаётся на ступицы передних колёс. У заднеприводных автомобилей через промежуточный карданный вал, закреплённый снизу днища на подвесных подшипниках, крутящий момент получает главная передача, расположенная на заднем мосту. При помощи удара вращение получают задние колёса.
Принцип работы синхронизатора коробки передач
Работа синхронизатора коробки передач позволяет системе трансмиссии вращаться с одной скоростью.
Переключение шестерён муфтами синхронизатора предохраняет зубья, но удар на себя принимают зубья муфты. Удар происходит из-за того, что скорость вращения валов неодинакова, другими словами, валы не синхронизированы. Если скорости вращения вторичного вала с шестернями какой-нибудь из передач уровнять, то она будет включаться легко и бесшумно. Это можно сделать, используя силу трения.
Если на одном из валов закрепить конус, а на другом конические передачи, при их соприкосновении трение будет подгонять отстающий вал, тормозя обгоняющий, а валы будут вращаться с одинаковой скоростью. Коническое кольцо изготовлено с заострёнными зубьями, имеет несколько видов механической обработки, позволяющей бесшумно выполнять свою функцию в трансмиссии весь период эксплуатации. Помимо этого, благодаря пористой структуре внутренней поверхности скользит по валу, что позволяет удерживать смазку, тем самым улучшая скольжение и увеличивая период службы детали. Вращение двух независимых систем с одинаковой скоростью называется синхронным.
Механизм, который выравнивает скорость вращения шестерни и вала называется синхронизатором. Работа синхронизатора позволяет легко одним движением, а это сохраняет зубья муфт.
На труднопроходимых, извилистых дорогах, в условиях оживлённого городского движения водителю приходится часто переключать скорость, синхронизация которой значительно улучшает процесс, облегчая его. Синхронизатор переключается системой рычагов и вилок, передвигаясь по валу, обслуживает, соединяя находящиеся по бокам от него шестерни в соответствующие пары передач с шестернями вторичного вала.
Все узлы переключения синхронизаторов разработаны таким образом, чтобы эффективно и долговечно обслуживать, передавая создаваемый двигателем внутреннего сгорания крутящий момент соответственной мощности. Наиболее нагруженным узлом, подверженным нескольким видам циклических колебаний и износов, является сцепление. Фрикционные накладки, взаимодействуя при помощи сил трения, создают зацепление с маховиком двигателя, при этом также применена прижимная сила пружин и лепестков , то есть в процессе прижимания синхронизируется мотором и первичным валом коробки переменных передач.
Материал же фрикционных накладок подобран таким образом, чтобы обеспечить наилучший коэффициент сцепления с материалов маховика, которым является чугун.
Виды износов шестерён синхронизаторов и обслуживание коробки передач
От постоянного соприкосновения между подвижными частями шестерён возникают силы трения, а также ударные силы при непосредственном вхождении в зацепление зубьев. Всё это в процессе эксплуатации приводит либо к естественному износу деталей, либо к аварийному износу. Естественный износ шестерён и подшипников вызывает характерный шум в работе узла, по которому, не разбирая , зачастую возможно определить его причину.
Аварийный износ происходит реже, но его последствия в виде неожиданного, резкого разрушения зубьев шестерён, подшипников, помимо характерных звуков, приводит к невозможности дальнейшей эксплуатации без разборки и ремонта автомобиля в целом. Принцип работы синхронизатора коробки передач основан на том, что при эксплуатации основным критерием его обслуживания является качество используемой смазки.
На периодичность её замены влияют некоторые факторы, такие как состояние дорог, загруженность автомобиля, а при усреднённых режимах эксплуатации — пробег.
Как работает синхронизатор коробки передач? Новый вопрос, а для кого-то и новый термин — синхронизатор.
Да друзья, были времена, когда переключение передач на автомобиле было процессом комплексным, и, можно сказать, практически ювелирным.
Но, благодаря человеческой лени, являющейся двигателем прогресса, мы получили машины, которые не требуют лишних действий со стороны водителя и всячески упрощают процесс езды.
И речь пойдет даже не о модных , а о старых, проверенных временем «механиках». Чтобы облегчить нашу с вами водительскую жизнь, в те еще «доавтоматные времена» и был придуман синхронизатор коробки передач.
В этой статье нам предстоит выяснить как он работает, как устроен и что вообще происходит во время переключения скоростей.
Нужно сказать, что синхронизатор коробки передач – это устройство не из самых простых, хотя в нём нет ни капли электроники, а время его срабатывания занимает доли секунды.
В былые времена для переключения скорости в машине необходимо было несколько раз выжимать сцепление – одно нажатие отключало коробку от , а второе наоборот, подключало её обратно.
Понятное дело, что такая процедура не слишком удобна и от неё необходимо было каким-то образом избавиться. Помогла физика, механика и точный инженерный расчёт, в симбиозе которых и родился синхронизатор.
Необходим он для того чтобы выровнять частоту вращения вала и шестерней, благодаря чему переключение происходит аккуратно и без лишнего шума.
Одним словом, синхронизатор коробки передач упростил жизнь водителям, а также значительно увеличили ресурс механизмов коробки. Устанавливаются они, синхронизаторы, для каждой передачи, иногда и для задней.
В недрах коробки передач
Давайте попробуем разобраться в устройстве этих загадочных синхронизаторов. Состоит данный механизм из таких основных частей:
- ступица с сухарями;
- блокирующее кольцо;
- шестерня с фрикционным конусом;
- муфта включения.
Работает это следующим образом. Центральным элементом конструкции выступает ступица. Снаружи и внутри у неё имеются шлицы, благодаря которым она присоединяется к вторичному валу КПП и муфте включения.
По валу ступица может передвигаться в разные стороны. Помимо шлицов на ней находятся пазы, в них вставлены подпружиненные сухари.
Не менее важной деталью является муфта включения, её, кстати, часто называют просто муфтой синхронизатора. В её функции входит жёсткое соединение валов и шестерней.
В общем-то, именно её водитель и перемещает, переводя рычаг коробки передач в какое-либо из положений.
За синхронизацию частоты вращения отвечает блокирующее кольцо – пока вал и шестерня не будут вращаться с одной скоростью, оно препятствует замыканию муфты.
Кольцо имеет довольно сложную поверхность для взаимодействия с фрикционным конусом шестерни и муфтой включения. Помимо этого у него имеются пазы для сухарей ступицы.
Физика процесса синхронизации скоростей вращения завязана на трении..jpg)
Оно возникает между блокирующим кольцом и конусом шестерни во время переключения передачи.
Когда мы выбрали нужную скорость и перевели рычаг КПП, муфта включения передвигается в направлении шестерни и кольцо прижимается к её конусу, возникает сила трения, под действие которой вращение синхронизируется.
Пока скорости вращения разные, жёсткое соединение вала и шестерни невозможно, но как только они выравнялись, блокирующее кольцо отпускает муфту и она аккуратно входит в зацепление с венцом шестерёнки – переключение передачи завершилось.
Стоит отметить, что весь этот процесс занимает доли секунды и практически незаметен для водителя, но крайне важен для КПП и нашего с вами комфорта управления автомобилем.
Ну вот, уважаемые автолюбители, мы и познакомились с устройством и теперь знаем что такое синхронизатор коробки передач.
Надеюсь, эта статья была для вас полезна. Прочитайте вот еще , рекомендую, очень интересный механизм.
Подписывайтесь, читайте статьи на блоге и изучайте машины вместе с друзьями!
Вопрос от читателя:
«Здравствуйте, я начинающий водитель и мне очень важен ваш ответ.
Недавно купил подержанную ВАЗ 2110. Через какое-то время передачи у нее начали плохо включаться (или вообще не включаться), был слышен хруст при переключении. Поехал на СТО там коробку разобрали и сказали — что нужно менять синхронизаторы! Без этого никак! Да еще, мастер посоветовал (если уж разобрали коробку передач), менять сразу и подшипники и даже один ведущий вал, но это может подождать. В общем вопрос такой – что такое эти синхронизаторы, и нужно ли менять все эти элементы которые он назвал, или можно ездить еще на них? Сколько они могут еще проходить? Спасибо вам Сергей, жду от вас совета, Максим »
Максим мне понятен ваш, вопрос, вообще коробка передач на наших ВАЗ один из надежных агрегатов всего автомобиля. Давайте все по полочкам …
Если у вас появились какие-то поломки, значит скорее всего пробег уже очень большой, либо уход за этой МКПП был не правильный, например не поменяли вовремя масло, или оно ушло. В общем если есть такое – что передачи не переключаются, значит тут работники СТО — правы, однако начнем с определения.
Синхронизаторы (применительно к трансмиссии) – это устройство, которое синхронизирует частоты вращения вала и шестерен. Таким образом, переключение становится быстрым и плавным, без лишних шумов и «хруста», также эти устройства снижают поломки, вызванные не правильными переключениями и износ деталей.
Если выразиться простым языком, становится понятно – что синхронизатор просто как бы выравнивает шестерню и вал в нужный момент, таким образом они заходят в зацепление и дальше уже продолжается нужное вращение. Раньше были трансмиссии и без них, однако включение передачи было делом не простым, сопровождалось хрустом, и не всегда можно было включить с первого раза. Нужно отметить что устанавливаются такие устройства не только на передние передачи, но и на заднюю тоже.
В современном мире, синхронизируемыми являются практически все механические трансмиссии, а также некоторые «роботы», ведь у них «ядро» практически одно и тоже с МКПП.
УстройствоОно действительно не простое, но я постараюсь объяснить все предельно просто.
Синхронизаторы устанавливаются на основные шестерни, именно они позволяют плавно включать передачи. Делаются они, как правило из нержавеющих металлов, таких как – латунь и его сплавы. К выбору материала нужно подходить внимательно, нужно брать с собой знающего человека. Посмотрите вот это видео.
Этот элемент состоит из нескольких частей.
1) Основное блокирующее кольцо
2) Корпус ступицы
3) Шестерня так называемого «сухаря»
4) Кольцевая пружина
5) Конус фрикционный шестерни
6) Основная шестерня передачи
7) Еще одно кольцо блокировки
8) Муфта самого синхронизатора
9) Еще один «сухарь»
10) Шестерня, еще одной передачи
Нужно отметить, что в коробке передач один синхронизатор обслуживает сразу две передачи, то есть работает на две шестерни, что и видно из схемы.
Основной рабочий элемент, это бесспорно ступица, как видно она имеет внутреннее и наружное зацепление, с помощью нижних «зубьев» она может соединяться с вторичным валом и перемещается вдоль него в разные стороны.
А вот наружные «зубья» ступицы соединяют ее с муфтой включения.
По окружности у ступицы, под углами в 120 градусов, расположены три основных пара, в которые помещены подпружиненные сухари. Именно они нажимают на блокирующие кольца при включении передачи и способствуют короткой блокировке муфты нужной именно для синхронизации включения.
Муфта включения (именно она переводит шестерни), обеспечивает жесткое соединение валов и шестерен передач. Она «сидит» на ступице и соединяется с ней при помощи внутренних шлицов. На корпусе муфты есть проточка, именно через эту проточку и происходит ее перевод в нужную сторону, как вы наверное уже догадались — делается это при помощи рычага КПП, которой соединен со специальной вилкой, которая в свою очередь и ходит в этой «проточке».
Блокирующие кольца выполняют функцию синхронизации, именно ни препятствуют полной остановке муфты, а только производят выравнивание скоростей вала и шестерни. Корпус таких колец, имеет коническую поверхность, которая взаимодействует с конусом шестерни.
Внешняя часть имеет шлицы, с их помощью производится блокировка муфты. На торце, кольца, выполнено три паза, в которые заходят «сухари». При помощи такой конструкции кольцо не прокручивает и не проскальзывает при соприкосновении с фрикционным конусом.
Для увеличения надежности, а также для более плавного переключения, применяются многоконусные синхронизаторы, например двух или трехконусные.
Варианты с тремя конусами являются наиболее сложными, но и более прочными, они применяются в основном в автоматических коробках – роботах, а также стоят в конструкции у некоторых иномарок.
Принцип работыРабота происходит за доли секунд, но процесс действительно сложный, чтобы описать его несколькими словами.
Нейтральная передача – муфты находятся не в зацеплении и шестерни свободно вращаются.
Включение передачи – мы переводим рычаг в нужную нам «скорость», соответственно он «ведет» через вилку и «прорезь» муфту зацепления в нужное положение. Сухари начинают сдвигаться, которые затем действуют на блокирующие кольца, а оно в свою очередь идет на конус шестерни.
Как вы понимаете, начинается трение между конусами, которое поворачивает кольцо до момента, пока оно практически не остановится. После этого шестерня одевается на вал, то есть происходит синхронизация.
Двигатель перестраивается к новым оборотам, а мы получаем — либо ускорение, либо тягу.
Может быть немного запутанно, тогда смотрим вот этот ролик.
Неисправности и методы их устраненияОсновные неисправности МКПП, происходят из-за высокого износа или неправильной эксплуатации. Как правило, валы и шестерни являются достаточно прочными изделиями, поэтому их сломать крайне сложно, и они практически не страдают. Однако слабое звено именно синхронизаторы, потому как они имеют наибольшее количество мелких, легко «стираемых» элементов. Если масло в трансмиссии плохое, оно не может гарантированно смазывать все детали, поэтому появляется повышенный износ. Таким образом, первыми страдают кольца синхронизаторов. Проявляется это:
— Повышенным хрустом при переключении
— Сложно переключаются передачи, или вообще не включаются
— Самопроизвольное выключение передачи, например — при сбросе скорости, тут уже может быть повреждена сама муфта
В любом из этих случаев, накрылся синхронизатор, либо его кольца (что чаще всего бывает), либо нужно полностью проверять муфту на износ.
Ремонт сложный и требует достаточно высокой квалификации мастера, я бы не дозволил делать мою МКПП абы кому, потому как неправильные действия влеку за собой повторный ремонт, а это снятие коробки и т.д.
В вашем случае, мастер обрисовывает замену других трущихся элементов, например подшипников. Это справедливо, ведь у вас вышли из строя синхронизаторы, а это говорит о высоком износе всего механизма. Так что мой вам совет – если планируете ездить на этой машине долго, то меняйте все, как говорит вам мастер!
А на том у меня все, читайте наш АВТОБЛОГ.
Синхронизатор коробки передач | Новостной движок
El синхронизатор коробки передач это ключевая подсистема, поскольку они регулируют скорость валов и выравнивают шестерни при переключении так, чтобы переключатель был совмещен со следующей передачей.
Таким образом, шестерни в механической коробке передач могут быстро и эффективно выравниваться в процессе переключения. Синхронизатор на коробках передач — это то, что помогает плавно зафиксировать шестерни в нужном положении.
Синхронизатор предназначен для обеспечения того, чтобы встречные передачи имели скорость, аналогичную скорости синхронизированной втулки.
Индекс
- 1 Детали синхронизатора
- 2 Работа синхронизатора коробки передач
- 3 Неисправности синхронизатора коробки передач
- 4 Как проверить, исправен ли синхронизатор
- 5 Цена синхронизатора коробки передач
Детали синхронизатора
El синхронизатор Это один из самых важных элементов в механических коробках передач, так как в значительной степени он отвечает за плавность работы и плавность переключения передач. Имейте в виду, что при работе редуктора все шестерни находятся в непрерывном вращении, но только одна будет застопорена с осью, вокруг которой она вращается, остальные будут свободно вращаться на этой оси. Синхронизатор отвечает за блокировку или освобождение шестерен от коробки к валу.
Кроме того, синхронизатор отвечает за выравнивание скоростей между шестерней и валом и тогда он будет зацепляться.
Очень распространенным типом синхронизатора является Borg Warner, чей акций являются:
- Приколоть на: он свободно устанавливается на вал и имеет охватываемый фрикционный конус и анклавное зубчатое зацепление.
- Кольцо синхронизатора: Он имеет внутренний фрикционный конус и канавки для размещения шпонок или клиньев.
- Подвижный: отвечает за соединение вала с шестерней через ступицу.
- гильза: он крепится к оси через внутреннее зубчатое зацепление и позволяет ползунку скользить по нему. В нем также находятся пружины и клинья.
- Клинья и пружины: клинья отвечают за прямое нажатие на кольцо синхронизатора при действии ползунка. При этом пружины оказывают давление на клинья, чтобы надавить на ползунок.
Работа синхронизатора коробки передач
Подпишитесь на наш Youtube-канал
Un синхронизатор помогает механической коробке передач работать более плавно, поэтому переключение передач становится проще, а ускорение — быстрее.
Синхронизатор регулирует скорость осей и выравнивает передачи при переключении, поэтому рычаги переключения передач входят в зацепление со следующей передачей. Синхронизатор регулирует скорость выходных валов, чтобы набор шестерен выравнивался быстрее при переключении.
Для процесс синхронизации, коническая муфта, имеющая до трех поверхностей трения, используется для ускорения или замедления выходного вала и набора зубчатых колес, имеющих разные скорости вращения. Синхронизаторы используются для синхронизации скоростей вращения выходного вала и звездочек, обеспечивая плавное переключение передач.
Трехконусный синхронизатор имеет еще одну коническую поверхность трения на внутреннем кольце, которая соприкасается с конической поверхностью звездочки. Проскальзывание заставляет кольцо синхронизатора толкать конус синхронизатора. прикреплен к снаряжению, и из-за повышенного трения, вызванного более широким конусом, он может ускорять передачу вверх или вниз, в зависимости от скорости кольца и ступицы синхронизатора.
Затем на конусы шестерен надевается стопорное кольцо, и возникающее трение помогает выровнять скорость шестерен.
один раз скорости довольно ровные, кольца все еще могут скользить по стопорным кольцам и зацепляться непосредственно с расширяющимися конусами и с шестернями, связывая все вместе и передавая мощность на карданный вал. Когда скорость вала равна скорости шестерни, трение на зубчатом кольце ослабевает, а внешние зубья кольца выравниваются с втулкой контактного кольца и позволяют ему скользить вниз, чтобы полностью зацепиться с втулкой контактного кольца. сдвиг.
Теме статьи:
Функция сцепления, основные детали и типы
Шестерни и втулки синхронизированы по своим скоростям за счет трения между конусом на одиночной шестерне и втулкой. Синхронизатор или синхронизатор позволяет ошейнику и шестерне синхронизировать свои скорости, когда они уже находятся в контакте, но до того, как зубы собаки зацепятся.
youtube.com/embed/BjYzEvS4_a0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>El двойное сцепление Он дает некоторые из тех же результатов, что и синхронизатор, в том смысле, что он помогает автомобилю переключаться между передачами более плавно и частично снижает износ трансмиссии. Подход двойное сцепление это громоздко, а конструкция значительно увеличивает вероятность поломки шестерен трансмиссии, поэтому был разработан синхронизатор, который используется сегодня во всех современных стандартных коробках передач.
В прошлые десятилетия для переключения передач в автомобилях с механической коробкой передач приходилось использовать метод двойного сцепления; это означает, что сцепление нужно было выжимать дважды, и требовалось некоторое умение, чтобы получить плавное переключение передач — каждый раз. Как в механической, так и в автоматической трансмиссии с двойным сцеплением используется синхронизирующий механизм, обеспечивающий плавное переключение передач в трансмиссии, а также хорошее ощущение переключения передач в кабине водителя.
Неисправности синхронизатора коробки передач
Среди самые распространенные неисправности синхронизатора износ есть. Это приводит к отключению некоторых передач без видимой причины. Эта поломка обычно случается в автомобилях, проехавших много километров, так как это не та деталь, которая выходит из строя очень преждевременно. Ремонт этой поломки МКПП довольно дорог не из-за самой детали, а потому что коробку передач надо разбирать, а это многочасовая работа механика.
Как проверить, исправен ли синхронизатор
В этом видео вы можете понять с помощью изображений все, что было сказано до сих пор, в дополнение к знанию как ты можешь проверить это фундаментальная часть механических коробок передач.
Итак, поскольку картинка стоит тысячи слов, вот видео…
Цена синхронизатора коробки передач
Какими бы ни были ваши потребности, вы можете найти синхронизатор редуктора, который удобно подходит для вашего применения. Синхронизаторы коробки передач оптом изготовлены из прочных материалов, которые прослужат дольше. Синхронизаторы коробки передач доступны с различными размерами выходного вала и размерами полого отверстия, чтобы удовлетворить ваши потребности. Поэтому конкретная цена не установлена. Но она может варьироваться от 100 евро до нескольких сотен евро, в зависимости от выбранного типа.
Ремонт коробки передач может включать разные частитаких как синхронизатор, подшипники и штоки переключателя. Синхронизаторы обычно используются в коробках передач легковых и грузовых автомобилей. Синхронизаторы изношенных шестерен используются для поддержания скорости двух движущихся шестерен внутри корпусов.
При быстрых переключениях (особенно при высоких скоростях вращения) синхронизаторы изношенные шестерни они не синхронизируют вращение оси и зуба.
Для процесса синхронизации используется коническая муфта, имеющая до трех поверхностей трения, для ускорения или замедления приводного вала и зубчатых колес, которые имеют переменную скорость вращения. Трехконусный синхронизатор имеет еще одну коническую поверхность трения на внутреннем кольце, контактирующую с конусом на зубчатом колесе.
Для успешной блокировки передачи в процессе синхронизации должно выполняться условие TF >T Z. Целью данного исследования является описание поведения синхронизатора в случаях, когда он не функционирует, то есть в различных режимах передачи. с разъединенное кольцо. Результаты этой конструкции синхронизатора не могут быть ограничены исключительно характеристиками синхронизатора и расчетами стандартного срока службы.
Как работает синхронизатор коробки передач? — Лучшее объяснение
Содержание
Введение Модификация компонента продолжается до тех пор, пока не будет достигнуто идеальное или близкое к идеальному состояние компонента, поэтому, помня об этом, инженеры продолжают исследования в области механической трансмиссии для извлечь из этого максимум пользы, что привело исследователей из General Motors к разработке синхронизатора коробки передач или системы трансмиссии в 1928, эта система преодолела ограничения более поздней системы передачи и дала ответы на все вопросы, связанные с передачей, давайте узнаем об этом больше.
Синхронизированная коробка передач или система трансмиссии представляет собой тип системы трансмиссии, в которой кулачковые муфты коробки передач с постоянным зацеплением заменены специальными устройствами переключения, известными как синхронизаторы, которые делают систему компактной, а также обеспечивают плавное и бесшумное переключение передач.
В синхронизированной трансмиссии пара шестерен, которая должна использоваться для окончательной передачи мощности, сначала входит в фрикционный контакт с синхронизатором, а затем происходит окончательный выбор соответствующей передачи.
Обычно он поставляется с 5-ступенчатой конфигурацией механической коробки передач с 1 задним ходом, например, Maruti Suzuki Swift.
С соответствующей модификацией механизма переключения передач синхронизатор коробки передач также используется в гоночных автомобилях, таких как формула-1, из-за его быстрого и плавного отклика.
Зачем нужна синхронизированная коробка передач?Поскольку введение системы трансмиссии от скользящего зацепления к постоянному зацеплению, в обе системы были внесены различные модификации, чтобы сделать их плавными, менее шумными и сделать реакцию переключения быстрой, хотя постоянное зацепление преодолело важные ограничения скольжения сетчатая коробка передач, как двойное сцепление, износ, но все же имеет свои ограничения, давайте обсудим их:
- Реакция на переключение передач в коробке передач с постоянным зацеплением небыстрая, поскольку кулачковые муфты, используемые в коробке передач с постоянным зацеплением, должны зацепляться с вращающейся парой шестерен, что не является быстрой задачей.
- В редукторе с постоянным зацеплением отсутствует механизм, который мог бы привести все вращающиеся валы, такие как вал сцепления, главный вал и промежуточный вал, на одну и ту же скорость вращения, которая отвечает за жесткое переключение передач.
- Зубья кулачковых муфт изнашиваются, что, в свою очередь, увеличивает необходимость обслуживания системы.
- Переключение передач в редукторе с постоянным зацеплением является шумным процессом, так как кулачковые муфты должны соприкасаться с вращающейся зубчатой парой.
- Коробка передач с постоянным зацеплением не компактна по сравнению с коробкой передач с синхронизатором.
Эти проблемы привели к тому, что General Motors разработала коробку передач с синхронизатором, которая до сих пор используется почти в 52% автомобилей на дорогах.
Читайте также:
- Типы коробок передач – Полное объяснение
- Различные типы двигателей
- Типы шасси и различные типы автомобилей в зависимости от типа кузова
(ii) Промежуточный вал — Это промежуточный вал, на котором установлены шестерни подходящего размера и 9Зубья 0003
установлены и служат для передачи вращательного движения от вала сцепления к выходному валу.
(iii) Вал сцепления — Это вал, используемый в качестве входного вала в коробке передач, так как он передает мощность двигателя на коробку передач, как и коробка передач с постоянным зацеплением
2. Шестерни-
Обычно их 2 типы зубчатых колес, используемых при этом —
(i) Косозубые зубчатые колеса — Эти зубчатые колеса имеют зубья с угловой нарезкой на цилиндрической металлической боковой поверхности.
(ii) Конические зубчатые колеса – Эти зубчатые колеса имеют косые зубья на конической металлической боковой поверхности.
3. Синхронизаторы –
Это специальные переключающие устройства, используемые в редукторе синхронизаторов, на поверхности которых прорезаны конические канавки, обеспечивающие фрикционный контакт с шестернями, которые должны зацепляться, чтобы уравнять скорость главного вала, промежуточный вал и вал сцепления, что, в свою очередь, обеспечивает плавное переключение передач.
4. Рычаг переключения передач –
Это рычаг переключения передач, которым управляет водитель и который используется для выбора соответствующей передачи, т. е. 1, 2, 3, 4, 5 или передачи заднего хода.
Выбор передач в синхронизированной коробке передач в чем-то аналогичен выбору передач в коробках передач с постоянным зацеплением.
Первая передача скорость и используется для перемещения транспортного средства из его исходного состояния, синхронизатор, соединенный с парой шестерен с зацеплением, имеющих наибольшую шестерню главного вала и наименьшую шестерню промежуточного вала, выравнивает скорость валов, создавая фрикционный контакт с парой и наконец получается первая передача. Вторая передача Эта передача имеет меньший крутящий момент и более высокую скорость, чем первая передача, и получается, когда пара шестерен, имеющая вторую по величине шестерню главного вала и вторую наименьшую шестерню промежуточного вала, входит в зацепление с соответствующими устройство синхронизатора.
Эта передача, имеющая более высокую скорость и меньший крутящий момент, чем вторая передача, получается при контакте соответствующего синхронизатора, прикрепленного к паре шестерен, имеющих промежуточную шестерню главного вала и промежуточную шестерню промежуточного вала.
Четвертая передачаЭто вторая по скорости передача, которая получается, когда соответствующее синхронизирующее устройство, прикрепленное к паре зацепленных шестерен, имеющих вторую наименьшую шестерню главного вала и вторую по величине шестерню промежуточного вала, соприкасаются.
Пятая передача Это передача с самой высокой скоростью и самым низким крутящим моментом, которая передает максимальную скорость вала сцепления на главный или вторичный вал и достигается, когда соответствующее синхронизирующее устройство присоединено к паре зубчатых зацеплений, имеющих наименьшую передачу главного вала и наибольшей шестерни промежуточного вала соприкасаются.
Примечание – В некоторых транспортных средствах, таких как KTM Duke 390 куб. холм.
Шестерня заднего ходаЭто шестерня, которая меняет направление выходного вала, который, в свою очередь, меняет направление движения автомобиля с помощью промежуточной шестерни, которая обычно устанавливается посередине промежуточного вала и главного вала. и получается, когда промежуточная шестерня соприкасается с шестернями на главном и промежуточном валах.
Примечание – Задняя передача не имеет синхронизатора, поэтому перед включением задней передачи вращение вала коробки передач полностью прекращается.
Для полного понимания посмотрите видео ниже:
ПрименениеИмеет широкое применение, т.к. почти 50% автомобилей на дорогах используют синхронизаторы, некоторые из них-
7 Maruti Suzuki Swift поставляется с 5-ступенчатой 1-задней механической коробкой передач.
Что такое синхронизированная коробка передач? | Принцип действия синхронизатора
Важный момент
1
Что такое синхронизатор?
Последней версией модели сетки констант является коробка передач Synchromesh. Это коробка передач с ручным управлением, в которой переключения передач происходят между вращающимися шестернями с одинаковой скоростью. шестерни могут вращаться свободно, или они могут быть заблокированы на валу компоновки в такой коробке передач.
Synchromesh на самом деле является обновлением Dog’s Hug.
синхронизатор является основным компонентом этой скорости, который стабилизирует передачу. Синхронизатор — это муфта, которая позволяет компонентам вращаться с разной скоростью. конусы используются для синхронизации движений трения.
Он состоит из двух частей: центрального конуса и кольца болта, которые синхронизированы. конус — это часть массива, а часть синхронизатора — это часть кольца. Как только они вращаются с правильной скоростью, кольцо мешка останавливает включенную шестерню. когда кольцо входит в круг, трение замедляет или ускоряет зубчатое колесо.
Наконец, скорости синхронизатора и шестерни будут сбалансированы и будут вращаться с одинаковой скоростью. шестерни вала прикреплены к ним, в то время как шестерни вала могут свободно вращаться.
Также прочтите: Работа редуктора с постоянным зацеплением | Что такое редуктор с постоянным зацеплением? | Различные передаточные числа в редукторе с постоянным зацеплением | Конструкция коробки передач с постоянным зацеплением
Конструкция коробки передач с синхронизатором
Синхронизатор расположен между двумя шестернями.
Таким образом, мы можем использовать один блок для двух передач. G1 и G2 представляют собой кольцеобразные элементы с внутренними зубьями, которые надеваются на внешние зубья. F1 и F2 — скользящие элементы главного вала. h2, h3, N1, N2, P1, P2, R1, R2 — поверхности трения.
- Вал с диафрагмой используется для соединения опускающих устройств и шестерен с выходным валом.
- Согласно рис., B, C, D, E представляют собой шестерни, которые могут свободно вращаться на основном валу в зацеплении с соответствующими шестернями на соответствующем валу.
- При постоянном вращении вала А все изменения происходят на основном валу и левом валу.
- Это средний вал, на котором вращательное движение от ударного вала к конечному выходному валу закреплено на шестерне соответствующего размера.
- Неподвижные шестерни на промежуточном валу (лашеле) — У1, У2, У3, У4, согласно рис.
- Это вал, используемый в качестве вала, вставленного в коробку передач, когда мощность двигателя подается в коробку передач.
- На боковой стороне используемого устройства есть две кнопки.
- Первый — полый конус, а второй — кольцо из собачьих зубов.
- Шестерня соприкасается с конусом и зубьями.
- Эти коробки синхронизаторов имеют специальные переключающие устройства с коническими канавками на поверхности, которые обеспечивают фрикционный контакт с кованым оборудованием, так что основной вал, вал и вал-замок равны по скорость, которая, по сути, является переключение передач обеспечивает плавность.
- Это рычаг переключения передач, которым управляет водитель и который используется для выбора соответствующих передач, т. е. 1, 2, 3, 4, 5 или передачи заднего хода.
е. 1, 2, 3, 4, 5 или передачи заднего хода.Также прочтите: Разница между ортогональной и наклонной резкой | Ортогональная обработка
Принцип действия синхронизатора Коробка передач
- В коробке передач всегда возникают проблемы, когда стационарная шестерня перемещается вместе с шестерней с более высокой скоростью.
- Принцип гласит, что «шестерни притираются друг к другу до включения передачи и входят в зацепление после выравнивания скорости».
Работа синхронизатора коробки передачТакже прочтите: Что такое система зажигания от магнето | Как работает система зажигания | Как работает магнето | Что делает магнето | Магнетосистема зажигания
В синхронизаторе гидроусилитель непосредственно связан с поршнем, но когда сцепление отключено, он вращается свободно. Синхрон — это правильная скорость, с которой ваши зубья затачиваются так, чтобы требуемая скорость выходного вала достигалась, потому что шестерни всегда были ускорены.
- Для первой передачи часть кольцевого вала и скользящая часть, например, G2 и F2, P1 и P2, двигаться влево до трения конуса.
- Тогда трение пропорционально его скорости. Как только G2 сравняется со своей частотой вращения, он смещается вперед влево и соединяется с зубцом L2.
- Шестерня сцепления В перемещается со скоростью от шестерни Лешефта U1. Позже движение передается на промежуточный вал U3 и шестерню главного вала D.
- Оттуда; движение дает последний толчок F2, рычагу и главному валу.
- Коронный вал двух шестерен и элементов скольжения, т.е. G1 и F1, смещается вправо перед конусами N1 и N2. Тогда трения равны его размерам.
- G1 был перемещен вправо и совмещен с механизмами.
- Смещено движение от шестерни ковша B к погрузочной шестерне U1.
- Предложение будет передано от U1 к U2. Шестерня главного вала C смещена от U2. Затем движение передается ползунку F1. Вместо этого она отправилась в последний путь к главной шахте.
- Эта скорость передается от групповой шестерни B к высшей шестерне или скользящему компоненту F1 для прямой передачи. Затем шпоночный вал от F1. Вы перемещаете G1 и F1 влево. Бывает.
- Для задней передачи переключатель переносится с муфты A на вал U1. Оттуда перемещается инструмент шнурового колеса U4, а снова перемещается промежуточный инструмент U5.
- Главный вал E, скользящий элемент F2 и, наконец, вал, идущий от второго к второму.
- Это достигается переключением G2 вправо.
- Промежуточная шестерня ведет к передаче заднего хода.
Преимущества коробки передач с синхронизаторомТакже прочтите: Что такое сигма-компаратор | Конструкция сигма-компаратора | Применение сигма-компаратора | Преимущества сигма-компаратора | Недостатки компаратора Sigma
Здесь различные преимущества коробки передач с синхронизатором заключаются в следующем.
- Плавное и бесшумное переключение передач, наиболее подходящее для автомобилей — отсутствие потери передачи крутящего момента от двигателя к ведущим колесам при переключении передач.
- Двойное сцепление не требуется. Низкая вибрация.
- Быстрое переключение передач без риска повреждения передачи.
Недостатки коробки передач с синхронизаторомТакже прочтите: Что формируется | Виды формовки | Процесс формовки в производстве | Процессы обработки металлов давлением | Операции формовки
Различные недостатки коробки передач с синхронизатором заключаются в следующем.
- Распространяется из-за высокой стоимости производства и количества движущихся частей.
- Когда зубья соприкасаются с шестернями, зубья не входят в зацепление, поскольку они вращаются с разной скоростью, что вызывает скрежетание звуком громкого скрежета.
- Неправильное обращение с шестернями может легко привести к их повреждению.
- Не справляется с большими нагрузками.
Также прочтите: Что такое компаратор | Типы компараторов
Часто задаваемые вопросы (FAQ)
Что такое синхронизатор?
Коробка передач с синхронизатором обычно представляет собой трансмиссию с ручным управлением, в которой переключение передач происходит между шестернями, которые уже вращаются с одинаковой скоростью. Часто утверждают, что коробка передач с синхронизатором требует меньше усилий для переключения передач.
Синхронизатор
Синхронизатор почти похож на маленькую муфту, которая находится на выходном валу между шестернями, замедляя или увеличивая требуемую относительную скорость шестерни для обеспечения идеального зацепления зубьев в трансмиссии.
Коробка передач с синхронизатором
Коробка передач со скользящим зацеплением была одним из первых типов, используемых в автомобиле, и в лучшем случае представляла собой неприятное изобретение, с которым приходилось иметь дело.
Большинство историков приписывают это изобретение пионеру французского автомобилестроения Эмилю Левассору.
Синхронизированный редуктор работает
Последней версией модели сетки констант является синхронизирующий редуктор. Это коробка передач с ручным управлением, в которой переключения передач происходят между вращающимися шестернями с одинаковой скоростью. В таком редукторе шестерни могут вращаться свободно, или они могут быть заблокированы на валу компоновки.
Синхронизированная шестерня
Этот тип трансмиссии называется «скользящей сеткой», так как вы должны перемещать шестерни в контакте друг с другом, а рычаг переключения передач непосредственно перемещает шестерни и контролирует контакт.
Работа синхронизатора
Работа: В синхронизаторе промежуточный вал соединен с двигателем напрямую, но при выключенном сцеплении он вращается свободно. Поскольку шестерни все время находятся в зацеплении, синхронизатор доводит промежуточный вал до нужной скорости, чтобы собачьи зубья зацепились и достигли желаемой скорости вторичного вала.
