Двигатель СМД-14: характеристики, регулировка

Статья обновлена 06.04.2019

К числу наиболее распространенных двигателей, повсеместно используемых в сельскохозяйственной технике и грузовых транспортных средствах, целесообразно отнести двигатель СМД 14. Он относится к категории дизельных агрегатов и был выпущен знаменитым производственным концерном «Серп и Молот», расположенным в городе Харькове.

Двигатель СМД-14

Желая узнать технические характеристики двигателя СМД 14, необходимо более подробно ознакомиться с этим уникальным механизмом. Он представляет собой универсальный четрехтактный мотор, оснащенный 4-мя цилиндрами. Среди потребителей он зарекомендовал себя как надежное и простое решение, не требующее частого ухода, регулировки и ремонта.

Рассматривая характерные особенности агрегата, необходимо отметить особое устройство его головки, которая оснащена дополнительной системой охлаждения. Это позволяет использовать его в интенсивном режиме без риска перегрева, что особенно актуально для сельскохозяйственной сферы, а также для жарких климатических условий.

Двигатель используется для грузовой техники

Описание

СМД-14, как видно на фото, имеет сразу несколько важных отличий от большинства аналогов, используемых в специализированных транспортных средствах. Необходимо упомянуть его компактные размеры, а также небольшой вес, что значительно упрощает обслуживание и ремонт силового агрегата.

Отличительной особенностью представляются довольно мощные рабочие показатели, которые при необходимости можно регулировать, что крайне актуально для сельскохозяйственной отрасли. К числу других важных характеристик следует отнести:

• наличие системы защиты;
• удобство обслуживания топливной системы;
• наличие пускового двигателя;
• 2 режима работы генератора.

Подобные нововведения, по сравнению с предыдущими моделями концерна, позволили СМД-14 быстро заменить устаревших предшественников и стать одним из самых востребованных силовых агрегатов.

Технические характеристики двигателя

Как было сказано ранее, рабочие показатели мотора сделали его невероятно популярным среди производителей сельскохозяйственной техники.

Большое количество запчастей, а также невысокая стоимость подобного рода устройства делают его выгодным и надежным решением, особенно в сравнении с многочисленными зарубежными аналогами.

К наиболее важным рабочим параметрам двигателя СМД-14 следует отнести:

• суммарная мощность — 75 л.с.;
• частота вращения — 1800 об/мин;
• уровень потребления топлива — 218г/кВт.ч;
• количество цилиндров — 4 шт., диаметром 120мм;
• поршневой ход — 140мм.

Показатели модели в сочетании с удачной конструкцией и длительным сроком службы агрегата, позволяют назвать его одним из самых популярных на момент выпуска.

Устройство СМД-14

Конструкция мотора довольно проста и предполагает возможность изменения его мощности, что особенно удобно при выполнении с его помощью различных работ. Для этого потребуется отрегулировать двигатель в соответствии со стандартным алгоритмом, указанным в инструкции к нему.

К числу основных узлов СМД-14 целесообразно отнести следующие конструктивные элементы:

• пусковой двигатель ПУ101-У;
• стартер — СГ352;
• генератор, способный работать с аккумулятором или без него;
• средства защиты — искрогасители;
• система смазки, включающая сливной, перепускной и предохранительный клапан;
• фильтрующие элементы;
• система охлаждения.

Дизельный двигатель удобен в обслуживании

Упоминания заслуживает и топливная система агрегата, которая предусматривает возможность промывки фильтров без его разбора, что делает обслуживание простым и удобным. Необходимо упомянуть, что конструкция мотора была неоднократно усовершенствована. Это привело к появлению новых поколений СМД, а также модификации 14НГ, которая отличается большей мощностью и улучшенными рабочими показателями.

Техническое обслуживание и ремонт двигателя СМД-14

Рассматриваемый двигатель сравнительно редко требует какого-либо специализированного обслуживания или ремонта, однако при ненадлежащей эксплуатации, а также нерегулярном уходе, можно столкнуться с рядом серьезных проблем. Одной из самых частых представляется нестабильная работа генератора, что может быть вызвано широким спектром причин:

• износом цилиндров, подшипников, сопутствующих элементов;
• отсутствие герметичности в охладительной системе;
• засорение фильтров;
• изменение формы цилиндров.

Для устранения неисправности необходимо изучить состояние вышеназванных узлов и, при необходимости заменить или прочистить их, что вернет генератор в работоспособное состояние. Демонтировать фильтры для промывки можно без дополнительных манипуляций, что является важным преимуществом 14-ой модели СМД.

Также упоминания заслуживает регулировка клапанов, которую требуется выполнять при каждом капитальном ремонте силового агрегата, а также по мере возникновения неполадок в их работе. Порядок регулировки в подобном случае полностью идентичен стандартному, характерному для моторов дизельного типа.

Заключение

Двигатель СМД-14 представляет собой простое и надежное решение отечественного производства, которое по своим техническим характеристикам значительно превосходило аналоги на момент выпуска. Будучи недорогим, легким в обслуживании, дешевым в эксплуатации, мотор быстро завоевал признание со стороны потребителей.

Читайте еще:

Дробилки щековые СМД-110, технические характеристики, опиание

09.08.2020

Дробилка СМД-110 – универсальная дробильная техника, предназначенная для измельчения твердых материалов путем сжатия кусков между двумя щеками. Ориентирована установка на раздробление мрамора, гранита, доломита, базальта и других твердых пород с высокой степенью абразивности. Машина эффективно дробит материалы, прочность при сжатии которых составляет до 300 Мпа и максимальным размером кусков до 500 мм.

Устройство и технические характеристики

Щековая дробилка СМД-110 считается самой надежной среди агрегатов такого типа. Весомым плюсом установок является возможность задавать величину конечного материала, а также приспособленность для раздробления глинистых материалов с высокой прочностью и сжатием до 2500 кгс/см².

Технические характеристики СМД 110 указаны в таблице.

Основные параметры	Нормативные значения
Производительность	58-104 м2/ч
Мощность двигателя основного привода	75 кВт
Максимальный размер зерен исходного материала	до 500 мм
Ширина разгрузочной щели	75-130 мм
Габаритные размеры без привода	3000 х 2500 х 2600 мм
Вес	до 18,7 т

Конструктивные особенности

Конструкция дробилки достаточно простая. Основными рабочими механизмами являются:

• рама;
• дробящие панели;
• боковая футеровка;
• главная ось;
• движущаяся щека;
• шкив;
• эксцентриковый вал;
• запирающая пружина;
• регулировочная плита;
• распорные пластины;
• защитная распорка;
• шатун;
• упор и закрепляющий механизм.

Применяется техника для измельчения средне- и крупнозернистого сырья, в течение часа способна перерабатывать до 104 кубометров материала.

Как работает щековая дробилка

Принцип работы СМД-110 состоит в сжатии материала рабочими поверхностями, вследствие чего порода от сдвига и воздействия больших напряжений разрушается. Одна щека прикрепляется к шатуну, обеспечивающем перемещение верхнего края поверхности таким образом, что движения получаются качающими. Вторая щека остается неподвижной.

В зависимости от модификации дробилки характер движения щеки может быть простым и сложным. Простое качение происходит в одном направлении по круговой или прямой линии, сложное – по замкнутой криволинейной траектории.

За счет безопасной и быстрой регулировки зазора разгрузочной щели можно задавать требуемую величину готового продукта. Регулировать зазор можно даже при работающем двигателе.

Установка и монтаж щековой дробилки

Устанавливать дробилку нужно на специально сооруженный из железобетона фундамент. Он должен быть прочным, чтобы при вибрации машины в рабочем состоянии на основании не возникали трещины.

Перед закладкой фундамента необходимо провести расчеты, учитывая мощность узлов, частоту вращения и особенности грунта. С помощью строительного уровня нужно проконтролировать горизонтальность установки.

Подготовка дробилки СМД 110 к работе

Перед пуском оборудования необходимо внимательно осмотреть все узлы и крепления, проверить камеру дробления на отсутствие в ней посторонних предметов.

Вначале нужно осуществить пробный пуск и на холостом ходу обкатать установку в течение 60 минут. При пуске следует проконтролировать направление вращения шкива.

В ходе обкатки обязательно нужно проверять до какой температуры нагреваются подшипники (показатель не должен превышать 75°С). Если после запуска наблюдаются сторонние шумы и стуки ползуна или распорной плиты, то машину следует оставить и подтянуть пружину.

Все контрольные показатели при обкатке фиксируются в акте, который нужно хранить вместе с формуляром установки.

Запуск, использование и остановка дробилки

Перед началом работы оператор должен осмотреть загрузочный отсек и убедиться, что в нем нет никаких лишних предметов.

Для запуска следует включить отвальный транспортер, запустить саму машину и включить питатель или питающий транспортер.

В процессе работы агрегата оператор должен:

• следить за равномерностью загрузки;
• не допускать переполнения загрузочной камеры;
• следить, чтобы в исходном материале не было недробимых продуктов или кусков слишком больших размеров;
• контролировать чтобы в зоне разгрузки не возникал подпор измельченного сырья.

Для остановки СМД 110 по завершении рабочего процесса сначала отключается питающий транспортер. После выработки всего находящего в камере дробления материала нужно отключить дробильную установку, и после этого отвальный транспортер.

Меры безопасности

Технологический процесс с использованием щековой дробилки СМД 110 должен происходить в строгом соответствии с нормативными правилами и требованиями ГОСТа. К работе допускать можно только тех, кто прошел инструктаж.

При эксплуатации дробилки запрещается:

• подавать к загрузке негабаритный камень;
• освобождать зев от дробленных продуктов руками;
• проводить установочные, регулировочные или ремонтные работы на работающей дробилке.

Все работники должны быть оснащены перчатками и средствами защиты от шума. В темное время суток запрещается работать на неосвещенной площадке.

Техническое обслуживание СМД-110

Для полноценной работоспособности и продуктивности щековой дробилки СМД 110 необходимо выполнять техобслуживание и комплекс плановых ремонтов:

• вовремя менять на новые изношенные детали;
• проводить смазку щеки, электродвигателя и других конструктивных элементов;
• как минимум раз в месяц проверять нагрев подшипников.

Соблюдение порядка и сроков технического обслуживания выступает гарантией долговечной и высокопроизводительной работы дробильной техники.

← назад к списку новостей

Сравнение характеристик светодиодных чипов SMD

: размер, мощность, эффективность

Статья обновлена: 24 августа 2021 г.

Какие светодиодные чипы SMD самые яркие и эффективные? 5050, 5630, 5730, 2835 или что-то другое?

⚠️ Не поддавайтесь искушению смотреть невооруженным глазом прямо на светодиоды высокой яркости!

Светодиодные чипы SMD Характеристики: размер, мощность, эффективность

Светодиодные чипы SMD значительно изменились за последние пару десятилетий. Поскольку стоимость люмена в геометрической прогрессии снижается, теперь они бывают самых разных форм и размеров, которые вы только можете себе представить.

СВЕТОДИОДНЫЕ ЧИПЫ SMD

Идеальный источник света: эффективность 100 %

Световая эффективность излучения видимого спектра (LER) выражается в люменах на ватт (лм/Вт) единиц. Максимальная теоретическая эффективность идеального источника света равна 683 лм/Вт при 555 нм монохроматический зеленый цвет длина волны.

Почему 555 нанометров спросите вы? Потому что стандартизированная кривая V(λ), описывающая среднюю чувствительность человеческого глаза к видимому свету, достигает максимума именно при этом числе! Очевидно, за это мы должны благодарить природу! Другими словами, идеальный светодиодный источник света должен излучать «чистый зеленый цвет» и преобразовывать 100% потребляемой электроэнергии в свет, достигая максимального теоретического предела эффективности.

А как насчет других цветов? А как насчет красного, синего, желтого, оранжевого и белого? Что ж, всякий раз, когда мы сдвигаем, расширяем или растягиваем спектр излучаемого света, чтобы включить в вывод другие цвета, мы снижаем максимальную теоретическую эффективность. Почему? Потому что наши глаза не так чувствительны к другим цветам, особенно к крайним синим (700 нм) концам шкалы, и мы полностью слепы к ультрафиолетовому и инфракрасному (ИК) спектрам и выше.





Светодиоды белого света имеют максимальная теоретическая эффективность около ~ 350 лм/Вт , что означает, что мы еще не достигли этого, но уже очень близко! Согласно официальному пресс-релизу компании (2014 г.), Cree (которая продала свой светодиодный бизнес SMART Global Holdings, Inc. в 2020 г.) была первой компанией, преодолевшей барьер эффективности 300 лм/Вт . Итак, почему мы не видим их в наших таблицах, перечисленных ниже, и в интернет-магазинах, готовых к покупке? Поскольку это результаты испытаний лабораторных образцов НИОКР, они либо чрезвычайно редки, либо дороги в производстве (требуются высокая точность, дорогие и жесткие материалы и механические допуски для массового производства на нашем нынешнем технологическом уровне), и поэтому их доступность очень ограничена. Они и эксклюзивны, и дороги на данный момент.

Как производятся белые светодиоды?

В настоящее время доступны 3 метода, каждый из которых имеет определенное преимущество перед другим:

1. Использование R-G-B светодиодов (без люминофорных красителей, действующих как преобразователи длины волны). Мы можем создать иллюзию белого света, правильно смешав значения КРАСНОГО, ЗЕЛЕНОГО и СИНЕГО компонентов соответственно. Обратите внимание, что все 3 светодиода имеют разные электрические характеристики, которые необходимо учитывать (а именно, требования к рабочему напряжению и току), что делает логику контроллера более сложной и дорогой. Этот метод может быть очень простым и эффективным, но имеет тенденцию создавать пробелы в спектре, что приводит к более низкому индексу цветопередачи (80-85). Кроме того, из-за различных материалов (состава) уровни износа (старения) меняются со временем по-разному для каждого цвета, что влияет на стабильность и качество света.

   Где мы можем увидеть пример светодиодов RGB и белого света, который они производят? Что ж, если у вас есть OLED/AMOLED-дисплей на мониторе вашего мобильного телефона, ПК или ноутбука, возможно, вы уже смотрите на него, потому что в этих технологиях экрана используется активная светодиодная матрица RGB (или чередующаяся RGBW) для создания иллюзии много цветов, в том числе белый! Если у вас на цифровой или запасной телефонной камере есть режим макросъемки (в сочетании с оптическим или цифровым зумом — скорее всего поможет), вы можете сделать увеличенное изображение отдельных светодиодных субпикселей и убедиться в этом сами! Обратите внимание, что в более старой традиционной технологии экрана TFT LCD на самом деле не используются светодиоды спереди, а цветные стеклянные фильтры RGB пропускают или блокируют блок белого света (BLU) с задней подсветкой, что может обмануть вас, заставив думать, что это светодиоды, но это не так. !

2. Использование синего светодиода с красителями на основе люминофора сверху (под крышкой объектива). Эта желтая или оранжевая краска, которую вы видите поверх многих белых светодиодов SMD или светодиодных панелей COB, на самом деле называется преобразователем длины волны , специальным слоем красителя, использующим квантовый принцип преобразования длины волны в частоту. Синие светодиоды обычно работают с длиной волны 450-460 нм. Различные красители будут давать различный спектральный сдвиг и результирующий «белый цвет» (теплый, натуральный, холодный). Некоторые специализированные красители могут давать очень высокие значения CRI (95-98). Люминофорные красители характеризуются собственной внутренней квантовой эффективностью, которая также влияет на общую эффективность светодиодов.
3. Использование УФ-светодиода с красителями на основе люминофора в качестве преобразователей длины волны сверху (под крышкой объектива). УФ-светодиоды обычно работают с длиной волны 365-395 нм.

Светодиодные чипы SMD: основные свойства

• Radiant Flux ( люмен ) выход на один чип. Это зависит от номинальной мощности и КПД, размера, геометрии, класса / бункера, электрических характеристик и условий эксплуатации.
• Эффективность , выраженная в люменах на ватт. Отношение (лм/Вт) связано с Radiant Flux и тем, как сильно светит светодиод по отношению к потребляемой электроэнергии. Несмотря на распространенное мнение, максимальная энергоэффективность светодиодного чипа достигается на более низком уровне мощности , чем его максимальная номинальная мощность ! Диаграмма Люмен на ватт в зависимости от прямого тока (А) имеет форму кривой экспоненциального затухания . Именно по этой причине многие энергоэффективные конструкции включают как минимум на 30-100 % больше светодиодных чипов, чем абсолютный минимум, чтобы избежать снижения эффективности, сохранить чипы более холодными и управлять ими в «наилучшей зоне». В типичной конструкции управляющий ток редко превышает номинальное значение светодиода, и, чтобы держать под контролем температурный режим, они часто занижаются на 30-50 %, что значительно ниже их номинальных и абсолютных максимальных значений. Есть, конечно, и другие случаи, когда энергоэффективность не является основной целью, а общая светоотдача, и в этих случаях светодиоды работают на максимум с большими радиаторами, прикрепленными сзади.
• Ширина луча излучаемых световых лучей (угол 2D или 3D) — определяется границей, где интенсивность света падает до 50%. Лампы накаливания светят приблизительно на 360 градусов, тогда как обычные светодиоды обычно рассматриваются как сфокусированные точечные источники с углом луча от 15 до 120 градусов. Обычно это определяется геометрией чипа и формой фокусирующей линзы, расположенной сверху, которую можно добавить позже, после процесса изготовления чипа. Объектив вносит падение светового потока на 5-10 % (потеря эффективности), в зависимости от его значение оптического пропускания , которое обычно составляет около 90-95 %.
• Спектральный отклик — еще одна важная характеристика. Полихроматические светодиоды являются производными синих светодиодов с различным соотношением длин волн синего, желтого, зеленого и красного цветов, образующих широкий диапазон цветовых температур от янтарного/теплого, естественного/нейтрального до холодного (голубоватого) белого. Качество «белого» определяется люминофорным покрытием поверх светодиодного чипа. Монохроматические светодиоды специализируются на относительно узком диапазоне спектра от ультрафиолетового (УФ), видимого (RGB и других цветов) до инфракрасного (ИК) света.

💡 Обратите внимание, что некоторые светодиодные чипы SMD (например, 5050) на самом деле состоят из нескольких отдельных светодиодов внутри! Если вы присмотритесь, то заметите 6 или 7 отдельных областей под крышкой линзы светодиода. Излишне говорить, что этот факт способствует их более высокой электрической мощности и светоотдаче, но вносятся некоторые потери из-за границ пространства между отдельными «островками» подложки вдоль предельной тепловой характеристики от нескольких диодов, использующих один и тот же корпус.

В случае многоцветных светодиодов RGB каждый сегмент светодиода внутри чипа имеет красный, зеленый и синий цвет соответственно. Иногда внутри одного чипа может присутствовать дополнительный 4-й выделенный светодиод теплого белого (WW) или холодного белого (CW) цвета, чтобы уменьшить дискретные артефакты смешивания цветов, улучшить реализм и CRI (индекс цветопередачи) — в таких случаях чипы и полоски (и соответствующие контроллеры) обычно обозначаются как RGBW , чтобы отличить их от дискретных или более распространенных типов R – G – B . Варьируя (смешивая) индивидуальную яркость каналов R-G-B, достигается иллюзия «бесконечной» цветовой палитры.

В случае одноцветных версий (холодный белый, натуральный белый, теплый белый, красный, зеленый, синий и т. д.) все отдельные светодиоды внутри одинаковы, но не подключены параллельно; они по-прежнему поставляются с отдельными клеммами для управления отдельными светодиодами (например, для улучшенного распределения тока (= яркости) с ограничительными резисторами).

Ленты RGB LED Flex выпускаются в нескольких вариантах:

1. 5- или 6-проводные гибриды RGBW/RGBWW/RGBCCT, содержащие как обычный чип 5050 RGB + отдельные чипы 2835 WW и/или CW рядом с ним
2. 3-проводные RGBCW/RGBWW/RGBNW передовые чипы 4-в-1, а некоторые даже содержат встроенные цифровые логические контроллеры для отдельных светодиодных сегментов с адресацией
3. 4-проводная классическая светодиодная гибкая лента R-G-B с дискретными диодами R, G и B, расположенными рядом друг с другом
4. Другие нестандартные/специальные/перемежающиеся варианты

Светодиодные чипы SMD: типовые характеристики

Данные обобщены и сильно упрощены, чтобы получить представление, но на самом деле все зависит от партии производства, постпроизводственной классификации (марки / бункеры) и других характеристик, специфичных для каждого производителя.

• Типовой белый SMD-светодиод мощностью 0,2 Вт (например, 2835, 5050) работает при напряжении ~ 3,0 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 60 мА и производит 20-35 люмен на один чип. При работе на меньших токах (20-40 мА) выходной поток снижается до 6-15 люмен на один чип.
• Типовой белый SMD-светодиод мощностью 0,5 Вт (например, 2835, 5630, 5730) работает при напряжении ~ 3,2 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 100–150 мА и производит 30–90 (типичное значение 50–60) люмен на один светодиод. чип. При работе на меньших токах (45-60 мА) выходной поток снижается до 10-30 люмен на один чип.

Типичные значения для светодиодного чипа 5050 :

• 200 мВт (0,2 Вт) Максимальная номинальная мощность
• 120° градусов ширина луча
• 8~14 люмен на один светодиодный чип, но может достигать 24
• 5050 обычно ярче чипов 3528, но менее мощны, чем 5630 и 5730
• 5050 Гибкая светодиодная лента (лента) одинаковой длины, номинального напряжения и количества чипов будет производить больше света, а также потребует гораздо большего тока возбуждения (~ в 4 раза), чем эквивалентные 3528 и 2835 более дешевые варианты

Светодиодные чипы SMD: общее введение

Современные дискретные светодиодные чипы SMD: SMD5050 , SMD5054 , SMD5630 , SMD5730 , SMD2835 , 9012 9,

SMD 1 SMD3528 и так далее.

Первые 2 цифры обозначают ширину ; вторые 2 цифры обозначают длину (все единицы указаны в 1/10 миллиметра или мм , для краткости). К сожалению, само по себе обозначение размера абсолютно ничего не говорит нам об их электрических и светоизлучающих характеристиках!

💡 Отказ от ответственности: Ниже приводится только общая классификация самых популярных в настоящее время размеров, которую не следует воспринимать как абсолютную. Более полный список см. в таблице внизу. Остерегайтесь того факта, что некоторые однодиодные чипы в упаковке могут быть более мощными (обладать большей потребляемой мощностью) по сравнению с другими типами или комбинированными, но это не приводит автоматически к более высокой эффективности! Производители классифицируют по разным сортам / бункеров светодиодов в процессе массового производства и соответственно их цена. Другими словами, вы можете обнаружить, что в целом более совершенный тип чипа «на бумаге» от менее известного (или неизвестного) производителя работает намного хуже, чем менее продвинутая модель от уважаемого производителя! Кроме того, вы должны учитывать различия в качестве и производительности между производственными партиями, которые, как правило, очень высоки у менее известных и респектабельных производителей. Мир светодиодов окрашен всеми оттенками серого (должна быть шутка).

Согласно различным даташитам, наиболее мощными и эффективными являются типы 3535 (до 1500 мА/5 Вт/180 Люмен), 2016 (60 мА/0,2 Вт/до 200 Люмен на один чип), и 2835 типов (150-300 мА/0,5-1,0 Ватт/до 180 Люмен на один чип), но будьте осторожны, гораздо чаще встречаются более дешевые варианты 60 мА/0,2 Вт, встречающиеся в бюджетных светодиодных лентах и ​​лампы похуже ( слабее или менее ярко) чем 5050! За ними внимательно следуют 3030 (150 мА/1 Вт/до 165 люмен на один чип). В среднем классе находятся типы 5054 , 5630 и 5730 (до 150-300 мА/0,5-1,0 Вт/60-150 Люмен) — более мощные, чем типы 5050/5060 — опять же остерегайтесь дешевой маломощности Типы 0,10 ~ 0,15 Вт и 7 ~ 12 люмен обычно встречаются в недорогих светодиодных лентах и ​​лампах. Cree выпускает специальную высокоэффективную серию 5630 J, которая может достигать 209 лм/Вт! Наконец, типы 5050 / 5060 имеют меньшую потребляемую мощность (до 60 мА / 0,2 Вт / 24-32 люмен на один чип), но они очень эффективны, дешевы и доступны по цене, обеспечивают превосходный мощный световой поток. для типичных применений, что делает их очень хорошим бюджетным выбором! Есть и другие размеры и типы, но эти самые популярные на сегодняшний день.

Cree производит некоторые «экзотические» типы 5050 (5 Вт, работающие от 6 В до 36 В, излучающие до 455 люмен на один чип и достигающие эффективности до 201 лм/Вт), но они определенно не являются обычным типом. Обычно нахожу вокруг.

Кроме того, существует серия Cree XLamp XHP50 (Extreme High Power) (и более новая, более эффективная и улучшенная XHP50.2 следующего поколения), которые также представляют собой установленные SMD-чипы с квадратным размером 5,0 x 5,0 мм, но имеют гораздо большую переднюю линзу. и до 18 Вт максимальной мощности!

XHP XLamp XHP35/XHP35.2/XHP50/XHP50.2/XHP70/XHP70.2 не относятся к тому же классу, что и обычные SMD-светодиоды, которые мы рассматриваем в этой статье, они значительно мощнее (хотя, не обязательно более эффективным!) и поставляются с характерным звездообразным алюминиевым радиатором.

Как правило, чем мощнее чип (например, он выдерживает более высокое входное напряжение и ток), тем больше света он излучает (в сумме), но тем менее эффективен. Другими словами, управление мощными микросхемами на уровне 40-50 % от их номинальной мощности обычно обеспечивает пиковую эффективность [лм/Вт] или рейтинг LPW, в то время как дальнейшее приближение их к номинальным (максимальным непрерывным) номинальным характеристикам снизит это соотношение. . Самые эффективные чипы, как правило, менее 0,2 Вт, потому что они работают при более низкой температуре, их легче производить и получать «идеальные бины» в процессе производства.

Еще раз, имейте в виду, что данные разнятся в зависимости от производителя, класса (цены), области применения, а также меняются с каждым новым поколением светодиодов; следствие быстро развивающейся промышленности. Более дешевые (с низким энергопотреблением) обычно находят свое применение в таких продуктах, как светодиодные лампы USB или светодиодные ленты. Более дорогие зарезервированы для продуктов более высокого класса с соответствующей ценой. Но более высокая мощность и светоотдача (люмены) выливается в более чем мощности батареи, необходимой для их питания (и, следовательно, генерируемых ).0011 Heat ), что является чем-то вроде роскоши и конструктивного ограничения в миниатюрных портативных устройствах и приложениях.

Отдельно стоит упомянуть дешевые светодиодные «клоны», разработанные так, чтобы «выглядеть» и «чувствовать» себя как настоящие. Они распространены в бюджетных / недорогих светодиодных лентах, лампах, лампочках и т. Д. Что делает их такими некачественными и слабыми? По сути, они используют более тонкие и меньшие силиконовые подложки, провода, меньше меди (в полосках/лентах), меньшие радиаторы, плохие регуляторы мощности и так далее. Если вы измерите их вес, то обнаружите, что зачастую они в 2-3 раза легче своих «оригинальных» аналогов. Все это делает их склонными к большему нагреву, что в конечном итоге ограничивает их абсолютную максимальную мощность и срок службы.

Светодиодные чипы также различаются по мощности и рабочему напряжению. Хотя это в основном достигается за счет дополнительных сетевых цепей контроллера и резистора или последовательного соединения микросхем, что приводит к работе при более высоком номинальном напряжении, чем номинальные значения возбуждения кремниевых светодиодов .

Распространенный современный светодиод SMD белого или синего цвета работает от 2,7 ~ 3,6 Вольт (соответствует современным литиевым или 2 (или 3) батарейкам стандарта AA/AAA), но есть и другие варианты: на 5 Вольт ( Питание от шины USB), 12–24 В (питание от аккумулятора автомобиля/грузовика и в обычных бытовых осветительных приборах) и вплоть до сетевого питания 110–220 В переменного тока (использование в домашних условиях, офисе и промышленности). Усилители напряжения или понижающие преобразователи используются либо для повышения низкого напряжения (1-3 вольта) до более высокого (5-12 вольт), либо для выпрямления и уменьшения сетевого питания.

Некоторые светодиоды могут питаться от более высокого напряжения (например, 3,7 ~ 4,5 В для белых светодиодов), но это значительно сокращает срок их службы и даже приводит к их преждевременному сгоранию! Существуют также специальные высоковольтные типы (6-18 В и более) с высоким КПД. Светодиодные чипы

представляют собой нелинейные электронные компоненты (кривая V-I), очень похожие на их обычные неизлучающие родственники , а это означает, что их светоотдача сильно зависит от изменения входного напряжения. Это очень мало беспокоит в таких приложениях, как портативные светодиодные лампы с батарейным питанием, но в профессиональном и домашнем освещении это имеет большое значение. В режиме постоянного напряжения (CV) используются токоограничивающие резисторы, особенно со светодиодными лентами, USB-светодиодными лампами, «кукурузными» лампочками, потолочными светильниками и т. д., однако резисторы снижают общий КПД из-за чрезмерной мощности источника питания или аккумулятор уходит в тепло. Вот почему 9Следует использовать схемы драйвера постоянного тока 0011 (CC), поскольку яркость светодиода можно регулировать более линейно за счет величины электрического тока, проходящего через микросхему в активном режиме, без чрезмерных потерь энергии.

Светодиодные чипы SMD Характеристики: Размер/Мощность/КПД/Технические характеристики Таблица

Исходный источник данных таблицы (отредактировано, обновлено, исправлены ошибки, данные предоставляются как есть)

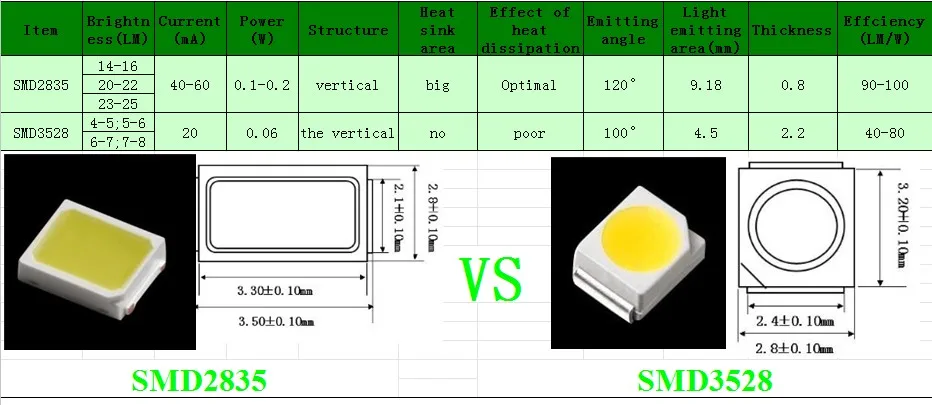

SMD Светодиод	Размеры [5] [мм x мм]	Мощность [6] [Вт]	Поток на чип [1] [люмен]	Эффективность [1] [Лм/Вт] (мин)	Эффективность [1] [Лм/Вт] (макс.)	CRI [4] [Ra]	Интенсивность [3] [Кд]	Угол луча [° градусов]	Радиатор Требуется [2]	диодов на чип	Источник данных / Примечание
1808	1,8 х 0,8	0,1*	8-10	80	100	75-95		120	нет	1	Алибаба Алиэкспресс
2016	2,0 х 1,6	0,2	16-40	80	200	70-95		120	нет/да*	1	Кри
2216	2,2 х 1,6	0,1*	8–10	80	100	90-97		120	нет	1	Алибаба AliExpress Высокий индекс цветопередачи 3528
2835	2,8 х 3,5	0,2/0,5/1	14–180	70	180	75–95	4,4-57,3	120	нет/да*	1	Кри/БриджЛюкс
3014	3,0 х 1,4 903:30	0,1	9–12	90	120	75–85	2,8-3,8	120	№*	1	Алибаба
3020	3,0 х 2,0	0,06	5,4	80	90		1,7	120	№*	1	Алибаба
3030	3,0 х 3,0	0,2/0,5/1	30-36 / 110–200	120	200	70-90		120	нет/да*	1	Кри
3528	3,5 х 2,8	0,1/0,5	4–8 / 52	80	104	60–70		120	нет	1, 3 (RGB)	Национстар / APT
3535	3,5 х 3,5	0,5/1/2/3/5	35-1000	70	180-200	75–80		120	да	1	Philips/Kingbright/Другие
4014	4,0 х 1,4	0,2	22–34	110	170	80		117	№*	1	Алибаба [Китай]
5050	5,0 х 5,0	0,2/5,0	12-24 / 800-1000	60-160	120-200	70-90		120	№*	1 (WW/NW/CW), 2 (WW+CW), 3 (RGB), 4 (RGBW)	Кри / Юаньлэй (Страна грез) / Другие
5054	5,0 х 5,3	0,2/0,5/1	24-150	110	150	80		120	нет/да*	1, 4 (RGBW)	Различные
5060	5,0 х 5,5	0,2	18-26	90	130	80		120	№*	3 (RGB)	Hi-Led/оптическая вспышка
5630	5,6 х 3,0	0,2/0,5	24-42 / 45-90	90-120	180-210	70-90		120	№*	1	Кри
5730	5,7 х 3,0	0,2/0,4/0,5	12–26 / 30–65	60	130	70-90		120	№*	1	OptoFlash / Tbelux / Octa Light
5733	5,7 х 3,3	0,5	35–50	70	100	80	9,5-15,9	120	№*	1	Алибаба [Китай] 903:30
5736	5,7 х 3,6	0,5	40–55	80	110	80	12,7-17,5	120	№*	1	Алибаба [Китай]
7014	7,0 х 1,4	0,5/1	55-60 / 110-120	110	120	70–80		120	нет/да*	1	Санан 903:30
7020	7,0 х 2,0	0,2/0,5/1	22-24 / 50-60 / 110-120	110	120	75–85		120	нет/да*	1	Тбелукс
7030	7,0 х 3,0	1	110-120	110	120	75–85		120	да	1	Санан
8520	8,5 х 2,0	0,5/1	55–60 / 110–120	110	120	80		120	нет/да*	1	Алибаба [Китай]

[1] Flux и Световая эффективность указан для полихроматического спектра видимого света (например, теплого, естественного или холодного белого). У монохроматических типов она значительно ниже, за исключением, конечно, зеленого лазера на 555 нм. См. также [2] и [4] ниже.

Эффективность часто указывается при температуре перехода (чипа) в 25°С, что нереально без большого радиатора и/или активного охлаждения. Эффективность при более распространенных 85°С примерно на 8-10% ниже. Это делает прямое сравнение эффективности между различными типами светодиодов, классами (бинами) и производителями еще более сложным.

Поток на кристалл указан для целей ориентации при максимальной продолжительной номинальной мощности и идеальной комнатной температуре перехода. Конечно, при более низких уровнях тока/напряжения или более высоких рабочих температурах оно будет ниже в соответствии с конструкцией и целями/требованиями проекта.

Значения эффективности потока и люмена округлены.

–

[2] Радиатор рекомендуется для длительной или непрерывной работы при высокой или близкой к максимальной номинальной мощности. В маломощных моделях (0,2 ~ 0,5 Вт) радиатор можно не устанавливать при более низких уровнях мощности (COB и переносные лампы используют алюминиевую подложку как часть конструкции печатной платы со встроенным радиатором). Flux и Beam Angle учитывая, что легко вычислить эквивалент Candela (Cd) выход по стандартной формуле:

Iv [кд] = Φv [лм] / (2π(1 – cos(θ/2)))

, где Iv – светящийся (свет) интенсивность в канделах, Φv — световой поток в люменах, а θ — угол луча в градусах.

Далее, если мы заменим θ = 120° градусов (типично) в приведенном выше уравнении и упростим его, уравнение Люмен-Кандела станет:

Iv [кд] = Φv [лм] / π
Iv [кд] ≈ Φv [лм] / 3,14
Iv [кд] ≈ 0,32 * Φv [лм]

Другими словами, сила света, выраженная в канделах, примерно равна 1/3 для данного светового потока с углом луча светодиода, равным 120° градусов.

–

[4] Чипы с высоким CRI (индекс цветопередачи) [Ra] обычно имеют более низкую эффективность (лм/Вт) и яркость. Специализированные чипы могут иметь значение CRI Ra до 98 в зависимости от некоторых производителей. Освещение с высоким индексом цветопередачи подходит для профессиональной фото- и видеосъемки (вспомните Голливуд), а также для хорошо спроектированных домов, общественных и офисных помещений, хотя и с меньшей эффективностью.

–

[5] Чип только в упаковке. Не включает штифты для пайки на сторонах чипа.

–

[6] High Power Светодиоды обычно работают при напряжении 3,0–3,6 В и требуют 0,35–1,0 А на чип. Высоковольтные типы обычно работают при напряжении 6, 9, 12, 18 или 36 вольт и требуют 0,15–0,30 ампер на чип. Это достигается либо путем укладки нескольких чипов в один корпус (например, светодиодный модуль), либо с помощью специального производственного процесса. Примерами являются серия Cree SMD 2835 J с номинальной мощностью 1 Вт и эффективностью, достигающей почти 180 лм/Вт (класс P), и серия Cree SMD 5050 6 В J с номинальной мощностью 5 Вт и эффективностью, достигающей 175–201 лм/Вт (класс K). ).

Светодиодные модули COB

COB (чип-на-плате) Светодиодное освещение — это новейшая и наиболее значимая тенденция в мире светодиодного освещения, позволяющая отказаться от традиционной дискретной упаковки и максимально плотно упаковать интегрированные микросхемы в произвольную фасонная область из изоляционного слоя и алюминиевой подложки (радиатора): круг, квадрат, прямоугольник, лунообразная, звездообразная… Фосфорный слой распространяется по всей форме COB, что способствует их уникальному внешнему виду. Обратите внимание, что базовая алюминиевая подложка обеспечивает краткосрочное охлаждение COB, а радиатор гораздо большего размера необходимо добавлять отдельно, если он работает на максимальной мощности.

Светодиодные лампы COB — различные продукты (не в масштабе)

Характеристики светового потока (потока), эффективности и требования к мощности различаются в зависимости от производителя, партии и модуля, но в целом дают очень яркий свет (например, > 100 люмен/ Вт), требуется мощность 1 ~ 100 Вт и 3 ~ 12 В постоянного тока или питание от сети (110 В ~ 240 В переменного тока).

Технические характеристики светодиодов SMD 2835

Характеристики светодиодов SMD 2835

• Главная
• О нас
• Продукты

  Светодиод SMD

  3030 Светодиод SMD

  3535 Светодиод SMD

  5050 Светодиод SMD

  EMC 5050 Светодиод

  5050 Многоцветный светодиод

  50502
  9050 Цвет Белый светодиод

  2835 Светодиод SMD

  3528 Светодиод SMD

  5730 SMD LED

  7070 SMD LED

  High Power LED

  COB LED

  High CRI COB

  Tunable COB

  Фото и кино COB

  Chip LED

  0603 SMD LED

  0805 SMD LED

  DIP LED

  5 мм LED

  UV LED

  UVC LED

  UVA LED 2 LED 90 LED 90 0

  Светодиод для садоводства

  Светодиод полного спектра

  Цвет Светодиоды

  Автомобильные светодиоды

  Специальные светодиоды

  Печатные платы и SMT

• Применение
• Новости
• Свяжитесь с нами

Ключевые слова:

SMD LED, COB LED, High Power LED

• Тел. : +86 755 2328 6080
• Электронная почта: [email protected]

Главная > Продукты > Метки

Размер

SMD LED 2835: 2,8 мм * 3,5 мм; цвет: красный, зеленый, синий, малиновый, желтый, белый; потребляемая мощность: 0,2 Вт, 0,5 Вт, 1 Вт. Если у вас есть индивидуальные требования, мы также можем настроить его для вас в соответствии с вашими потребностями.

LED High CRI98 3030 SMD Chip

— High CRI 98, TLCI 95, воспроизведение точных цветов -Супер световой поток, яркий, чистый и равномерный белый — Выдающаяся эффективность лм/Вт при номинальном прямом токе — Варианты на 3 В, 6 В и 9 В — Видеосъемка, фотосъемка, освещение в студии и кино

Запросить сейчас

SMD LED Chip 3030 3V 6V 160-180lm

«> — Наиболее экономичное светодиодное решение 1 Вт 3030; — Высокая светоотдача до 160-180лм при номинальной мощности; — 180-19Эффективность 0 лм/Вт подходит для высокотехнологичного освещения; — 6В@150мА, 3В@300мА доступны — промышленное освещение поля, уличные фонари, прожекторы, высотные фонари.

Запросить сейчас

Высокоэффективный светодиод SMD 200 лм/Вт мощностью 1 Вт 3030

Высокоэффективные светодиодные чипы Moonleds 3030 доступны как на 3 В, так и на 6 В, что обеспечивает гибкость конструкции. Он поставляется в диапазоне от 1800K до 7000K с различными CRI 70 80 90 95 98 опционально.

Запросить сейчас

Ярко-красный, 620-630 нм, 1 Вт, 3030 светодиодов для поверхностного монтажа

Red, green, blue, yellow, amber, deep red, UV, IR in both chip emitting type and PC type. Bright Red LED 3030 is with low voltage and high brightness.»> Промышленный стандарт 3030 Компактный корпус для поверхностного монтажа различных цветов. Красный, зеленый, синий, желтый, янтарный, темно-красный, УФ, ИК как для чипа, так и для ПК. Ярко-красный светодиод 3030 имеет низкое напряжение и высокую яркость.

Запросить сейчас

520-530 нм 1 Вт 3030 Зеленый светодиод для поверхностного монтажа

Промышленный стандарт 3030 Компактный корпус для поверхностного монтажа различных цветов. Красный, зеленый, синий, желтый, янтарный, темно-красный, УФ, ИК как для чипа, так и для ПК.

Запросить сейчас

Цвет 2835 LED SMD Красный Зеленый Синий

2835 Color Line enables a new era of color lighting. The 2835 Color Line enables RGBW applications complemented by a wide range of PC offerings.This product line extends the comprehensive Moonleds Color Family.»> Лучшее исполнение, самые разнообразные цвета. 2835 Color Line открывает новую эру цветного освещения. Цветовая линейка 2835 позволяет использовать приложения RGBW, дополненные широким спектром предложений для ПК. Эта линейка продуктов расширяет обширное цветовое семейство Moonleds.

Запросить сейчас

2835 3 В, 60 мА, 24–34 лм, SMD-светодиод

Яркая компактная конструкция и стандартный для отрасли корпус smd 0,2 Вт 2835 доступны в широком диапазоне CCT и CRI для удовлетворения ваших конкретных потребностей.

Запросить сейчас

Sunlike 5000K 0,5 Вт 2835 SMD LED

• Полноспектральная версия Sunlike • Высокая эффективность 140–150 лм/Вт с индексом цветопередачи 98 • Промышленная стандартная площадь основания для сменных конструкций • Стабильный цвет, плавное качество света, точный контроль цвета • Продукты Spectrum Engineered с точным смешиванием люминофора для обеспечения правильного освещения для конкретного применения

Запросить сейчас

Навигация

• Дом
• О нас
• Продукты
• Приложение
• Новости
• Свяжитесь с нами

Связаться с нами

• Телефон: +86 199 2458 8686
• Тел.
