Снятие коробки передач (замена КПП) Нива ВАЗ 21213, 21214, 2131 lada 4×4
Работы по снятию КПП проводятся на подъёмнике, или смотровой яме.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем раздаточную коробку с промежуточным валом (см. тут).

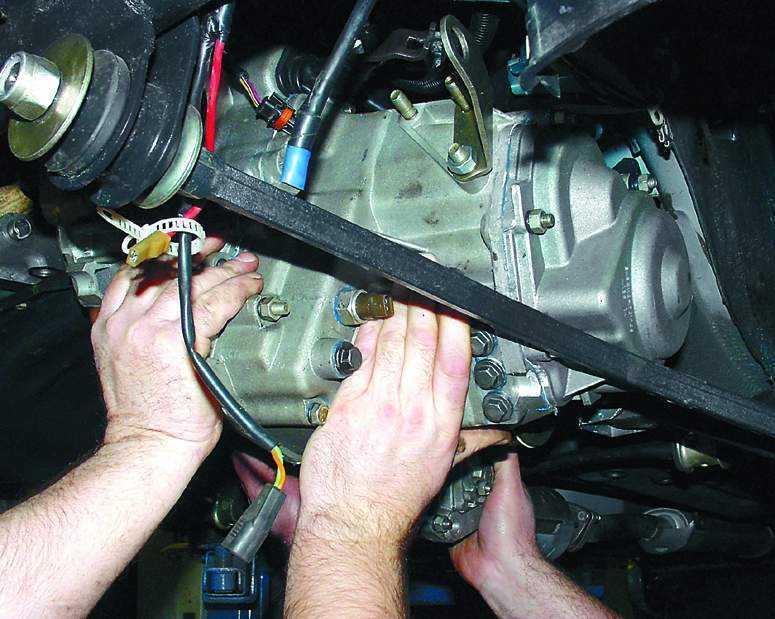

Отсоединяем провода от выключателя фонарей заднего хода.
Отвернув болты крепления рабочего цилиндра сцепления к картеру сцепления (см. тут), отводим цилиндр вперед, не разъединяя гидропривод.
В салоне крестообразной отверткой отворачиваем два самореза крепления пластиковой крышки рычага переключения передач. |
Сняв рукоятку со стержня рычага,…
…снимаем крышку с резиновым чехлом. |
Операции по снятию стержня рычага для наглядности показаны на демонтированной коробке передач.
Нажав на стержень рычага вниз,…
…отверткой поддеваем лепестки запорной втулки… |
…и выводим их из кольцевой канавки стержня. |
Снимаем стержень рычага переключения передач. |
Отверткой разжимаем лепестки дистанционной втулки… |
…и снимаем ее с рычага. |
Снимаем с рычага резиновую упругую… |
…и запорную втулки. |
Поддев отверткой, из отверстия стержня рычага извлекаем еще одну упругую втулку… |
…и упорную подушку. |
Отворачиваем болты крепления стартера к картеру сцепления (см. тут).
На автомобиле ВАЗ-21214, отвернув верхний болт крепления стартера, освобождаем нижний конец заднего опорного кронштейна впускной трубы двигателя.
Головкой «на 13» отворачиваем болт крепления верхнего конца опорного кронштейна к впускной трубе… |
…и снимаем кронштейн. |
Демонтируем передний карданный вал (см. тут). |
Ключом «на 10» отворачиваем четыре болта крепления крышки картера сцепления. |
Головкой «на 13» отворачиваем болт крепления хомута приемной трубы к кронштейну. |
Вынимаем болт. |
Накидным ключом «на 13» отворачиваем две гайки крепления кронштейна к коробке передач. |
Вынимаем «закладной» болт. |
Снимаем кронштейн. |
Головкой «на 19» с карданным шарниром и удлинителем отворачиваем четыре болта крепления коробки передач к блоку цилиндров. |
Головкой «на 13» отворачиваем две гайки крепления кронштейна опоры коробки передач (третьей опоры силового агрегата). |
Головкой «на 13» отворачиваем четыре гайки крепления поперечины задней подвески силового агрегата к кузову. |
Снимаем поперечину с опорой. |

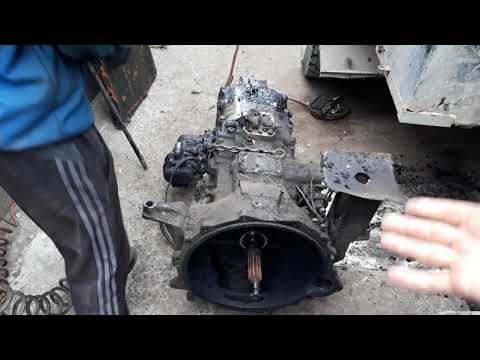

Подав коробку передач назад, снимаем ее. |
При снятии или установке коробки передач нельзя опирать первичный вал коробки на узлы сцепления, чтобы их не повредить.
Устанавливаем коробку передач в обратной последовательности.
Перед установкой наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала. После установки коробки регулируем свободный ход толкателя вилки выключения сцепления (см. тут).
| Перед установкой стержня на рычаг переключения передач вставляем подушку и втулки в отверстие стержня. |
Снятие КПП Лада Приора (ВАЗ 2170, 2171, 2172)
| Вам потребуются: ключи «на 10», «на 13», «на 17», «на 19», большая отвертка с плоским лезвием. |
Установите автомобиль на подъемник или осмотровую канаву. Поднимите капот и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы «минус» аккумулятора, слейте масло из коробки передач (смотрите «Замена масла в коробке передач») и снимите стартер (смотрите «Снятие стартера»). |
| 1. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (смотрите «Трос сцепления»). |
|
4. …и снимите крышку. |
| 5. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма. |
| 6. Снимите заднюю опору силового агрегата (смотрите «Опоры двигателя»). |
|
|
…и отсоедините от штока тягу выбора передач вместе с шарниром.| 11. Снимите приводы колес (смотрите «Снятие привода»). Правый привод можно не снимать полностью. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову. |
|
|
|
Ключом «на 19» отверните гайку правого нижнего крепления коробки передач к двигателю (со стороны двигателя).| 16. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из сцепления). Придерживая коробку передач, уберите опору и выньте коробку из-под автомобиля. |
|
17. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию. |
|
| 18. При необходимости восстановите начальную установку троса привода выключения сцепления (смотрите «Трос сцепления») и отрегулируйте привод управления коробкой передач (смотрите «Регулировка переключения КПП»). |
