Как снять стартёр

Как известно, стартёр автомобиля является его главной деталью, от которой зависит многое. Хотя без него машина и может проехать много километров, но, если автомашина заглохнет или вы остановитесь, потом завести транспортное средство будет невозможно. И в таком случае знать, как снять стартёр с автомобиля, будет иметь огромное значение. В этой статье мы с вами узнаем, как это сделать без труда, и рассмотрим принцип работы электростартёра. Кроме того, мы узнаем, как проверить снятый стартёр, что такое бендикс и т. д.

Снять электростартёр с автомобиля несложно. Достаточно поднять машину на домкрат, обесточить электричество, открутить несколько гаек и демонтировать деталь. В процессе нужно обязательно запоминать расположение проводов, тех или иных узлов и деталей.

Содержание

• Как снять
• Разбираем
• Проверка

Как снять

Итак, начнём с того, какими методами можно без труда снять эту деталь.

Как известно, работники автосервисов знают, как это сделать, и выполняют такую процедуру чуть ли не играючи. А что это значит? Просто то, что выполнить такую процедуру может каждый, кто захочет этому научиться, и необходимо освоить приёмы, а также иметь немного терпения.

В принципе, специалисты рекомендуют новичкам снимать эту деталь с чьей-то помощью. Необязательно, чтобы это был человек опытный. Ассистент поможет в сложных ситуациях, когда нужно что-то поддержать или подать какой-либо инструмент. Хотя и самостоятельно новичок сможет демонтировать стартёр, но процедура снятия немного затянется. Как правило, на это уходит от 40 до 60 минут.

Известно, что процедура демонтажа электростартёра с различных марок авто отличается друг от друга. Но если знать общий процесс снятия, то демонтаж на какой угодно модели автомобиля затруднений никаких не вызовет. Под рукой всегда должны быть нужные инструменты, что значительно облегчит и ускорит процесс.

Первое, что следует сделать — это отсоединить клеммы аккумулятора, а затем снять защиту двигателя.

Тщательно рассматриваем мотор, чтобы найти крепление стартёра. Посмотрите на схему ниже. Так обычно эта деталь на всех автомашинах и крепится.

Как видим, электростартёр находится справа от мотора. Цифрами отмечены болты, которыми стартёр крепится к двигателю. Именно их и нужно будет открутить. Новичкам в таком случае необходимо помнить, что электростартёр крепится при помощи не болтов, а гаек и шпилек. Часто, когда они начинают откручивать эти детали, шпильки откручиваются вместе с гайками. Паниковать в этом случае не следует, так как подобное явление проблем не вызовет.

После того как крепления были сняты, водителю надо будет залезть под автомобиль. Рекомендуется заранее поставить машину на смотровую яму или же, если вы находитесь вдали от гаража, воспользоваться обычным домкратом. Им мы поднимем ту часть автомобиля, где размещён стартёр. Обязательно подставляем под машины упоры, так как только на подъёмник надеяться нельзя. Автомобиль может легко с него соскочить.

Итак, мы под машиной. Теперь нам нужно открутить гайки, которыми крепятся провода, идущие от аккумуляторной батареи. Проводов на стартёре бывает несколько, но открутить нам надо всего две гайки: одну, которая фиксирует провод «плюс», идущий от батареи, и другую, с проводом, отвечающим за управление втягивающим реле. Посмотрите на фото ниже:

Обратите внимание и на третью гайку, которая меньше размером. Её также необходимо будет открутить. Теперь можно вылезать наверх.

Следует знать, что в процессе откручивания шпилек стартёра, крепящих его к двигателю, не нужно их все снимать. Верхний болт следует оставить, чтобы электростартёр не упал, залезть под автомобиль, провести вышеописанные приёмы, а после уже этот самый болт и открутить полностью. Вот и всё. Стартёр выйдет без труда.

Хотя и в таком случае новичку сделать это будет немного сложновато. Дело в том, что если снимать открученный стартёр со стороны аккумулятора, то сделать это будет практически невозможно. Проводка, размещённая в этом месте, будет мешать. Поэтому следует снимать электростартёр со стороны воздушного фильтра. Обязательно перед снятием следует убедиться в том, что двигатель полностью остыл, а не то можно сильно обжечь себе руки. Всё — стартёр с автомобиля снят.

На видео показан принцип работы автомобильного стартёра:

Разбираем

Теперь нужно будет его разобрать. Дело в том, что, если при запуске двигателя слышится характерный треск, но автомобиль не заводится, причина может скрываться в бендиксе. А чтобы до него добраться, нужно кое-что снять.

Снять бендикс со стартёра несложно. Достаточно будет извлечь хомут и запомнить, как он располагался. Советуем вам ознакомиться со схемой электростартёра, с тем, из каких частей он состоит.

Видите бендикс внизу? Теперь посмотрите на фото ниже:

Вот так, придерживая отвёрткой бендикс, выталкиваем основную часть стартёра. На снятом бендиксе мы увидим стопорное кольцо, снять которое будет немного сложно. Важно при демонтаже это кольцо не погнуть и не потерять, так как оно может выскочить. Снимаем кольцо опять же при помощи отвёртки.

Вот как должен выглядеть снятый бендикс:

Теперь следует проверить состояние щёток (медных контактов). Рекомендуется, если стартёр не снимался с автомобиля долгое время, отполировать эти самые контакты наждачной бумагой. Немаловажно также прочистить канавки между контактами. Сделать это поможет обычная толстая иголка. После этого нужно сдуть всю пыль, если требуется, сменить бендикс на новый и протереть контакты бензином или ацетоном.

Проверка

Проверить снятый стартёр можно и не разбирая его. В узких кругах специалистов такой процесс называется «прозвоном» электростартёра.

Один из способов проверки снятого стартёра подразумевает зажимание его в тиски. Но делать это, конечно, нужно очень аккуратно. Затем приготовляем несколько проводов с маленьким сопротивлением. Подойдут даже провода зарядки аккумуляторной батареи.

На видео рассказывается, как снять стартёр и произвести его ремонт:

Соединяем их с нижней клеммой и корпусом электростартёра, а затем другой конец провода, соединённого с корпусом, проводим на «плюс» и «минус» аккумуляторной батареи. Если со стартёром всё в порядке, то он начнёт легко вращаться и не стучать. В этом случае, как утверждают эксперты, причина проблем с запуском двигателя заключается в тяговом реле.

Если электростартёр не вращается или вращается туго — следует проверить его щётки, опять же не разбирая детали. Воспользуемся 12-вольтовой лампочкой с двумя проводами. Присоединяем их к щёткодержателю и массе. Если лампочка загорается, значит, щётки неисправны и нужно их заменить.

Этой же лампочкой можно проверить и обмотку электростартёра.

Как видим, снять стартёр с машины и провести его проверку никаких затруднений не вызывает. Следует только действовать строго по инструкции.

Конструкция и снятие стартера автомобиля УАЗ-3151, -31512, -31514, -31519

На автомобиле может быть установлен стартер 42.3708 или 4211.3708-01, либо 62.3708

Стартеры имеют практически одинаковую конструкцию

Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным возбуждением и с двухобмоточным электромагнитным тяговым реле

Стартер крепится к картеру сцепления двумя шпильками



Техническая характеристика стартера 42.3708:

Номинальное напряжение, В 12

Номинальная мощность, кВт 1,7

Потребляемый ток при максимальной мощности, не более, А 700

Потребляемый ток в режиме холостого хода, не более, А 80

Крутящий момент, не менее, кгс.м 1,6

Корпус и крышки стартера стянуты двумя болтами

В передней и задней крышках установлены бронзографитовые подшипники скольжения (втулки), в которых вращается вал якоря

На валу якоря установлена муфта свободного хода (обгонная муфта) с приводной шестерней

Муфта передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя

Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера.

При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую).

После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания реле должно быть не менее 8В при 20 °С.

Исправность привода определяется внешним осмотром после разборки стартера

Статор, ротор и тяговое реле проверяют на короткое замыкание (или обрыв) обмоток, неисправные узлы заменяют в сборе

Внешним осмотром проверяют состояние коллектора и щеток – износившиеся щетки заменяют, замасленный коллектор обезжиривают уайт-спиритом или бензином

Снятие стартера

Устанавливаем автомобиль на смотровую канаву

Отключаем минусовую клемму аккумулятора

Снимаем изолирующий колпачок наконечника управляющего провода

Откручиваем ключом на 8 гайку крепления провода и снимаем его с вывода обмотки тягового реле

Ключом на 13 откручиваем гайку вывода тягового реле



Снимаем с вывода наконечники двух проводов

Головкой на 12 откручиваем два болта крепления рабочего цилиндра гидропривода сцепления

Цилиндр укладываем на плетеный провод «массы» двигателя



Откручиваем ключом на 19 нижнюю гайку крепления стартера

Откручиваем верхнюю гайку крепления стартера



Ослабляем болт октан-корректора и, пометив его положение по шкале, поворачиваем его так, чтобы пластина октан-корректора не мешала вынуть стартер

Снимаем стартер

Устанавливаем стартер в обратном порядке

Возможные неисправности стартера и методы устранения

При включении стартера якорь не вращается

— Нарушение контакта щеток с коллектором

Снять стартер с двигателя, разобрать его и устранить причину неисправности

— Отсутствие контакта в тяговом реле стартера

Отсоединить провода от стартера, снять крышку реле. Если контакты подгорели, зачистить их. Сильно подгоревшие контакты повернуть на 180° вокруг оси

— Обрыв соединений внутри стартера или в тяговом реле

Заменить стартер

— Отсутствие надежного контакта в выключателе (замке) зажигания на выводе: «Ст» — для УАЗ-3151, УАЗ-31512 или «50» — для УАЗ-31514, УАЗ-31519

Проверить цепь с помощью контрольной лампы, присоединенной к выводу «Ст» (50) и «массе».

При отсутствии питания на выводе «Ст» (50) в положении, соответствующем включению стартера, выключатель зажигания заменить

— Обрыв обмотки или подгорание контактов в дополнительном реле

Проверить цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «87» дополнительного реле и «массой», должна загораться при включении

стартера. Если лампа не горит, то разобрать реле, зачистить контакты

— Заедание якоря во втулке катушки электромагнита

Очистить якорь, реле и втулку.

При наличии смещения тягового реле относительно рычага заменить стартер

При включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой

— Разряжена или неисправна аккумуляторная батарея

Проверить батарею и при необходимости заменить

— Короткое замыкание якоря или катушки возбуждения или задевание якоря за полюсы

Заменить детали или стартер

— Тугое проворачивание коленчатого вала двигателя

В холодное время года применять масло соответствующей вязкости

— Нарушение цепи питания стартера вследствие слабой затяжки наконечников проводов

Осмотреть цепь питания стартера, подтянуть все зажимы

— Сильный износ подшипников

Заменить подшипники или стартер

При включении вал стартера вращается с большей частотой вращения, но не проворачивает вал двигателя

— Поломка зубьев венца маховика

Заменить венец или маховик

— Пробуксовка роликовой муфты свободного хода

Заменить привод стартера

При включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, коленчатый вал при этом не проворачивается

— нет надежного контакта в зажимах аккумулятора

Подтянуть болты зажимов

— Разряжена или неисправна аккумуляторная батарея

Проверить, подзарядить или заменить аккумуляторную батарею

— Неисправна удерживающая обмотка тягового реле или нарушен ее контакт с «массой»

Заменить или обеспечить надежный контакт обмотки

После пуска двигателя стартер не выключается

— Заедание привода на валу якоря

Заменить привод

— Спекание контакта включения тягового реле или дополнительного реле

Устранить неисправность или заменить детали

Как снять стартер своими руками: пошаговая инструкция

Для проведения полноценной диагностики и ремонта стартера потребуется его демонтаж, выполнить такие работы по месту не удастся. В разных машинах схема крепления этого устройства отличается, но зная особенности компоновки моторного отсека своего автомобиля вы вполне сможете снять стартер своими руками буквально за 30-40 минут. Стоит отметить, что решение этой задачи имеет свои нюансы и сложности.

У большинства машин штатное место расположение стартера — картер сцепления с наружной стороны двигателя. Обычно крепится на 2-3 болтах или шпильках, дополнительно потребуется открутить и подсоединенные управляющие и силовые провода. Главная проблема связана с высокой плотностью оборудования в моторном отсеке. По этой причине сложно даже подлезть к крепежным элементам, особенно если из инструмента имеется только набор обычных рожковых ключей.

Чтобы снять стартер самому, потребуется набор головок 10-16 в зависимости от машины, удлинители, карданные переходники, трещотка, плоская и крестообразная отвертки. Для обеспечения доступа к крепежу также придется выполнить ряд дополнительных арматурных работ, то есть снять отдельные устройства в моторном отсеке.

Отметим, что для некоторых авто демонтаж стартера возможен только при наличии смотровой ямы или подъемника, так как со стороны капота добраться к стартеру не выйдет. Если поломка случилась в дороге, тогда придется поддомкрачивать и устанавливать на надежные опоры.

Демонтаж стартера со стороны подкапотного пространства

Содержание

• Демонтаж стартера со стороны подкапотного пространства
• Как снять стартер снизу

Для старой отечественной классики, ВАЗов 8-15 моделей, некоторых иномарок вполне подходит вариант со снятием стартера сверху. Это существенно упрощает самостоятельную замену в пути или в неприспособленных для ремонта гаражах. У разных автомобилей может отличаться перечень оборудования, которое потребуется снять, но общая схема работ и принцип демонтажа сходны.

Чтобы получить наглядное представление об этапах демонтажа без разборки и снятия защиты картера, рассмотрим процесс на примере стартера ВАЗ 2115 с поэтапными фото:

• Как и любые другие работы по электрооборудованию начинать необходимо с полного обесточивания бортовой сети автомобиля, для чего с аккумуляторной батареи отсоединяется минусовой провод.
• Чтобы открыть доступ к крепежным шпилькам или болтам необходимо снять воздушный фильтр. Для этого откручивают 2 крепежных болта, ослабляют хомут воздуховода, отключают разъем ДМРВ, снимают резиновый крепеж. После отсоединения воздуховода фильтр довольно легко убирается, открывая крепеж стартера.

• Отсоединяют стартер от бортовой электросети, откручивая клемму с силовым проводом и управляющий проводник, подключенный к втягивающему реле.

• Обычно стартер крепится на 3 шпильках, одна из которых находится внизу. Именно к ней добраться будет сложнее всего. Верхние гайки скручивают, применяя трещотку с удлинителем и головкой соответствующего размера или торцовым ключом. К нижнему крепежу проще добраться, используя карданные переходники.

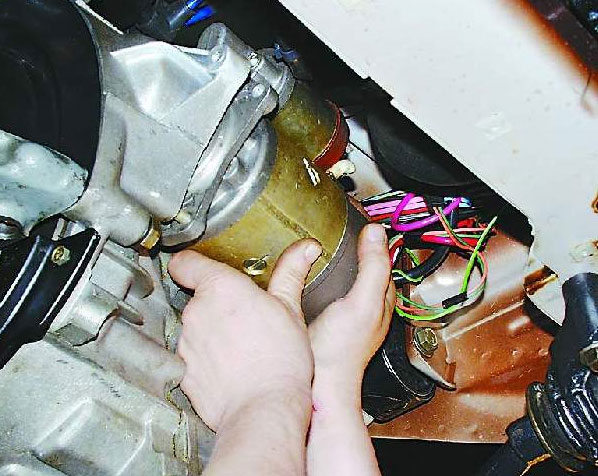

Стартер тянут на себя, снимая со шпилек. Чтобы извлечь его полностью, потребуется покрутить, выбирая положение, в котором он проходит, не задевая другое оборудование.

Как снять стартер снизу

К сожалению, в большинстве случаев снять стартер без демонтажа защиты картера не выйдет.

Такие работы следует выполнять на подъемнике или яме, не стоит лезть под машину, стоящую на одном домкрате. В зависимости от модели авто перечень работ может несколько отличаться, рассмотрим общий алгоритм демонтажа стартера с фото на примере Лада XRAY или Веста:

• После подъема машины снимают защиту картера, для чего потребуется открутить 13 болтов.
• Чтобы освободить доступ к стартеру потребуется снять цилиндр гидропривода сцепления. Отсоединять его от системы не требуется, вполне достаточно отвести в сторону и подвесить на крючке из проволоки.

• Далее потребуется отключить стартер от бортовой сети электропитания. Для этого откручивают гайку на клемме, а также отсоединяют колодку с управляющим проводником на втягивающее реле.

• Для того чтобы отсоединить стартер необходимо дополнительно снять кронштейн крепления гидроцилиндра, открутив 3 болта.

• После этого, выведя стартер из зацепления, потянув на себя, подбирают положение, при котором он без проблем может быть извлечен.

По такой схеме стартер снимают на большинстве автомобилей. Отметим, что даже для тех машин, у которых демонтаж возможен со стороны подкапотного пространства, более простым будет вариант с установкой на яму и выполнением работ как сверху, так и с нижней части. Учитывая сложности, связанные с ограниченным доступом, снимать стартер без демонтажа защиты картера рекомендуется только в крайнем случае, например, при ремонте в дороге.

Для большинства иномарок применяют именно такой способ выполнения работ. И если для бюджетных китайцев еще можно допустить снятие стартера сверху, то для иномарок среднего и дорогого ценового сегмента такие эксперименты недопустимы. Поэтому, лучшим решением будет выполнение работ в соответствии с рекомендациями производителя, отображенными в инструкции по эксплуатации и техническому обслуживанию. А если ее нет под рукой, тогда стоит доверить выполнение работ квалифицированному автослесарю.

Как заменить стартер (пошаговое руководство + часто задаваемые вопросы)

Ваш стартер вызывает у вас проблемы, и вы поняли, что пришло время приобрести новый.

Так как же заменить стартер ?
В этой статье мы пошагово покажем вам, как заменить стартер, упомянем инструменты, которые вам понадобятся, и ответим на некоторые часто задаваемые вопросы, связанные со стартером.

В этой статье содержится:

• Как заменить стартер?
  • Инструменты, необходимые для замены стартера
  • Подготовка, необходимая для замены стартера
  • 10 шагов по замене стартера
• Мой стартер действительно неисправен?
• 5 Часто задаваемые вопросы о стартерах автомобилей
  • Что такое стартер?
  • Что происходит с автомобилем, когда стартер выходит из строя?
  • Реле стартера Против. Соленоид стартера: это одно и то же?
  • Как работает стартер?
  • Как проще заменить стартер?

Начнем!

Как заменить стартер?

Прежде чем мы перейдем непосредственно к шагам по замене стартера, давайте определим инструменты и подготовку, необходимые перед началом работы. Кроме того, если вы не знакомы с внутренностями автомобиля, лучше доверить эту задачу механику.

Инструменты, необходимые для замены стартера

Вот некоторые вещи, которые вы должны иметь под рукой:

• Головки и торцевой ключ или динамометрический ключ
• Отвертка
• Плоскогубцы
• Дополнительный крепежный болт или детали стартового болта
• Съемник клемм аккумуляторной батареи
• Въездные пандусы, домкрат или подставки для домкрата

Вы можете купить это оборудование в любом интернет-магазине, хозяйственном или автомобильном магазине.

Подготовка к замене стартера

Перед заменой стартера необходимо выполнить следующие действия:

• Дать двигателю автомобиля остыть
• Подберите стартер и соленоид, соответствующие вашему автомобилю
• Соберите все необходимые инструменты.
• Держите автомобиль или руководство по эксплуатации под рукой. Таким образом, вы не забудете, что и где находится после замены стартера

Теперь, когда у нас есть инструменты и подготовка, давайте рассмотрим, как на самом деле заменить стартер.

10 шагов по замене стартера

Вот что нужно сделать, чтобы заменить стартер.
Просто обратите внимание на , что он может быть довольно техническим, поэтому, если вы сомневаетесь, обратитесь за помощью к профессиональному механику.

Шаг 1: Безопасность превыше всего

Существуют некоторые основные меры безопасности, которые вы должны помнить:

• Всегда используйте подставки безопасности и противооткатные упоры для предотвращения случайного движения автомобиля, и никогда не работайте под автомобилем. поддерживается только разъемом
• Наденьте защитные очки и перчатки
• Для ослабления любой гайки или болта используйте только динамометрический ключ или торцевой ключ соответствующего размера

Тем не менее, мера безопасности номер один – это отсоединение аккумулятора и отсоединение отрицательного кабеля аккумулятора .

Подберите подходящий ручной или торцевой ключ, чтобы ослабить гайку, удерживающую провод на отрицательной клемме аккумуляторной батареи.

Однако полностью снимать гайку не нужно.
Если он ослаблен, просто сдвиньте провод вверх и снимите его с клеммы аккумулятора. Чтобы провод не касался клеммы во время работы, спрячьте его сбоку от аккумулятора.

Примечание : вам не нужно отсоединять положительный кабель аккумулятора (большой положительный провод, идущий к аккумулятору).

Шаг 2. Поднимите автомобиль домкратом, если необходимо

В некоторых автомобилях вам необходимо поднять автомобиль домкратом, чтобы получить доступ к стартеру.

Для этого установите домкрат под одну из предусмотренных для него точек в передней части автомобиля. Затем поднимите и опустите или поверните ручку, чтобы поднять автомобиль с земли.

Не забывайте, что всегда нужно поднимать автомобиль на ровная и твердая поверхность , и для безопасности установите автомобиль на домкрат.

Шаг 3: Найдите стартер

Откройте капот автомобиля, чтобы получить доступ к моторному отсеку. Вы должны найти стартер здесь. Он выглядит как большой цилиндр с прикрепленным к нему цилиндром меньшего размера, расположенным в районе раструба.

Меньший цилиндр — это соленоид стартера .
Провод должен идти непосредственно от положительной клеммы аккумуляторной батареи или от блока предохранителей в моторном отсеке к верхней клемме соленоида стартера.

Если вы не можете найти стартер, обратитесь к руководству по ремонту вашего автомобиля, поскольку его расположение может различаться в зависимости от модели и марки вашего автомобиля.

Примечание: Корпус колокола — это еще один термин для области трансмиссии, которая покрывает маховик, сцепление или преобразователь крутящего момента. Он имеет форму колокола (прикручен болтами к блоку двигателя), отсюда и название корпуса колокола.

Шаг 4. Снимите стартер и болты

Начните с снятия болтов крепления стартера с помощью торцевого ключа. После того, как каждый болт вывернут, снимите всю проводку, включая те, что подключены к соленоиду, чтобы снять стартер автомобиля.

Приложив небольшое усилие, потяните и снимите его с корпуса колокола в моторном отсеке.

Шаг 5: Сравните сменный стартер со старым

Вытащив стартер из автомобиля, положите старый (исходный стартер) и новый сменный стартер рядом друг с другом на столе, чтобы сравнить их.

Оба стартера должны выглядеть почти одинаково . Отверстия для крепежных болтов стартера должны быть в том же месте, что и при замене стартера.

Вам не нужно беспокоиться о точности соленоида стартера.
Большинство автомобилей имеют соленоид с тремя или четырьмя контактами — четвертый можно опустить, если в вашем используется только три.

Шаг 6. Тепловой экран переноса

Что такое тепловой экран?
В автомобиле с двигателем внутреннего сгорания теплозащитный экран защищает компонент автомобиля от поглощения избыточного тепла путем рассеивания, отражения или простого поглощения.

Так что, если у вашего старого автомобильного стартера есть какой-либо теплозащитный экран, перенесите их на новый сменный стартер.

Шаг 7: Установите новый стартер

Перед установкой нового стартера обратно в корпус колокола проверьте маховик на наличие поврежденных зубьев . Если все выглядит хорошо, подготовьте болты крепления стартера и вставьте стартер прямо туда, где раньше был старый (корпус колокола).

Шаг 8: Вставьте болты крепления стартера

После вставки затяните каждый болт стартера, чтобы закрепить стартер.

Проденьте два болта крепления стартера через скобу на двигателе и стартер. Затем вручную поверните каждый крепежный болт по часовой стрелке, пока не убедитесь, что они затянуты правильно.

После этого возьмите правую головку и торцевой ключ и затяните их до упора.

Если какой-либо болт по-прежнему ослаблен, открутите его и повторите попытку.
Таким образом, болт не вибрирует и не отсоединяется при работающем двигателе.

Шаг 9. Подсоедините проводку

Установив автомобильный стартер, снова подключите проводку, отсоединенную от старого стартера, к клеммам нового.

Проделайте то же самое с новым соленоидом стартера.
Если вы не уверены, вы всегда можете обратиться к руководству пользователя и правильно подключить провода.

Шаг 10. Подсоедините аккумулятор

Теперь пришло время подключить аккумулятор.

Для этого подсоедините черный кабель (провод заземления) к отрицательной клемме аккумуляторной батареи .
Затем вставьте ключ в замок зажигания и попробуйте завести машину. Если это так, ваша замена стартера прошла успешно.

Что делать, если машина по-прежнему не заводится?
Убедитесь, что каждый провод надежно подсоединен с обоих концов, затем повторите попытку.
А если это не поможет, вам придется позвать на помощь механика.

Мой стартер действительно плохой?

Когда машина не заводится, часто виноват аккумулятор.
И если дело не в аккумуляторе, проблема обычно в генераторе.

Но вполне возможно, что это плохой стартер.
Вот как можно быстро провести базовую диагностику, чтобы определить, неисправен ли стартер или какая-то другая проблема.

1. Слушайте свой автомобиль во время запуска

Когда вы поворачиваете ключ в замке зажигания, работает ли двигатель без шума или только с слабым щелчком ?

Вероятно, на электродвигатель поступает недостаточно энергии, что указывает на неисправность стартера.

Другая ситуация, когда включаешь зажигание, лампочки на приборной панели горят тускло, а соленоид щелкает или гудит, или вообще ничего не происходит.

Причина, в данном случае, может быть не в вашем стартере.
Вместо этого это может быть батарея или кабели.

2. Убедитесь, что каждая клемма батареи чистая и надежная

Вы должны убедиться, что каждая клемма батареи имеет прочное соединение с каждым проводом.

Выключите машину, чтобы проверить соединения проводов.
Закрепите каждый кабель аккумулятора на месте, чтобы он не болтался и не отходил от терминала. Если какая-либо клемма аккумулятора выглядит корродированной, вам необходимо очистить ее, иначе машина может заглохнуть.

Если каждый провод чистый и надежный, проблема может заключаться в разряженной батарее, а не в стартере.

3. Проверьте аккумулятор вашего автомобиля

Возможно, ваш аккумулятор разряжен?

Попробуйте зарядить его с помощью портативного зарядного устройства, портативного пускового устройства или другого транспортного средства с помощью соединительного кабеля.

Если вы запускаете автомобиль с помощью другого, убедитесь, что каждый кабель аккумулятора подключен к правильным клеммам.

Подсоедините красный кабель аккумулятора к положительной клемме аккумулятора на каждом автомобиле. И черный 9Кабель аккумулятора 0008 должен создавать соединение между отрицательной клеммой аккумулятора автомобиля-донора и неокрашенной металлической поверхностью вашего мертвого автомобиля.

Держите автомобиль-донор батареи включенным при запуске автомобиля от внешнего источника и дайте ему зарядить аккумулятор.

Если ваш автомобиль не заводится, несмотря на то, что вы только что его зарядили, могут быть другие проблемы, например неисправный соленоид стартера.

4. Проверьте, неисправен ли соленоид стартера

Соленоид стартера передает энергию от аккумулятора на электрический стартер, используемый для запуска двигателя автомобиля.

Неисправный соленоид не сможет передавать электричество, что приведет к отказу стартера. Если соленоид стартера полностью разряжен или не получает питание от аккумулятора, это также может указывать на проблемы с проводкой или перегоревший предохранитель.

Как определить неисправность соленоида?
Вот некоторые признаки неисправности соленоида:

• Стартер продолжает работать после запуска двигателя
• Периодические проблемы с запуском
• Нет звука при запуске двигателя

Также следует проверить наличие плохого электрического соединения со стартером и соленоидом.

С проводкой и системами питания может быть довольно сложно иметь дело, особенно когда речь идет о чем-то столь специфичном, как соленоид.

И поэтому лучше вызвать механика.
Они могут даже определить более конкретные проблемы, такие как неисправность якоря, коммутатора, замка зажигания, стартера и т. д.

Теперь вы знаете, как заменить стартер, и проверить, нужна ли вам замена стартера.
Давайте ответим еще на несколько вопросов, чтобы прояснить ситуацию.

5 Часто задаваемые вопросы о стартере автомобиля

Вот некоторые другие вопросы, которые могут возникнуть у вас о стартере и связанных с ним вещах:

1. Что такое стартер?

Автомобильный стартер — это небольшой электродвигатель, работающий от автомобильного аккумулятора. Это помогает провернуть двигатель внутреннего сгорания вашего автомобиля.

Аккумулятор автомобиля подает питание на стартер, который запускает двигатель, питающий генератор. Генератор заряжает аккумулятор, замыкая цикл.

Сборка стартера состоит из различных компонентов, в том числе:

• Armature
• Соленоидные катушки
• Plunger
• Pinion Or Pinion Gear.

  2. Что происходит с автомобилем, когда стартер выходит из строя?

  Вот что может произойти, если ваш стартер выйдет из строя:

  • Вы можете услышать ужасный скрежет или щелчки при зажигании
  • Ваш маховик может со временем выйти из строя
  • Ваш автомобиль может не завестись

  Соленоид стартера: это одно и то же?

  Реле стартера представляет собой электромеханический переключатель, аналогичный соленоиду стартера.
  Однако это не одно и то же.

  Пусковое реле позволяет сигналу малой мощности (40–100 ампер) управлять цепью большей мощности. Напротив, соленоид представляет собой переключатель, который допускает более сильный ток (в диапазоне от 85 до 200 ампер).

  Они также различаются по структуре.
  Реле стартера представляет собой куб, тогда как соленоид стартера больше похож на металлический цилиндр.

  4. Как работает стартер

  В стартере соленоид (или, в некоторых стартерах, просто резьбовая часть якоря) толкает шестерню Bendix (шестерню) вперед до тех пор, пока она не войдет в зацепление с зубчатым венцом . Это позволяет стартеру крутить двигатель до тех пор, пока он не запустится.

  Когда обороты двигателя в минуту превышают скорость проворачивания коленчатого вала, шестерня Bendix автоматически убирается, предотвращая слишком быстрое вращение двигателя стартером.

  5. Как проще всего заменить стартер?

  Замена стартера является достаточно технической задачей, поэтому самый простой способ ее замены — поручить это дело профессионалам.

  А с такими проблемами, как неисправный стартер, гораздо проще позвонить в мобильную авторемонтную службу , например, в RepairSmith. Они могут прийти вам на помощь в любом месте для замены стартера.

  Вот еще несколько вещей, которые вам понравятся с RepairSmith:

  • Быстрый контакт с онлайн-бронированием
  • Профессиональные, сертифицированные ASE механики к вашим услугам
  • Сменный стартер и все другие используемые детали автомобиля и инструменты высокого качества
  • A 12 месяцев | Гарантия на 12 000 миль на все ремонтные работы
  • Конкурентоспособные и авансовые цены

  При желании вы можете сразу же получить смету расходов на замену стартера.

  Заключительные мысли

  Стартер может выйти из строя по множеству причин.
  Это может быть поврежденная шестерня или маховик, неисправное электрическое соединение, поврежденный коммутатор, неисправный электромагнитный переключатель и многое другое.

  Теперь вы можете следовать нашему руководству, чтобы сделать это самостоятельно, но это не рекомендуется.

  Обращение с определенными компонентами, такими как стартер, следует оставить профессионалам, таким как RepairSmith.
  Просто свяжитесь с ними, и их сертифицированный ASE механик заменит ваш стартер в один миг.

  И это еще не все; обращайтесь к ним по любым автомобильным вопросам — будь то проблемы с выпускным коллектором, прокладкой, опорой двигателя, корпусом дроссельной заслонки, они могут справиться со всем этим!

  Замена стартера: пошаговые инструкции

  NAPA CanadaОбновлено: 07 января 2021 г.

  необходимо заменить. Вот как выполнить работу самостоятельно.

  1 / 4

  Фото: Shutterstock

  Замена автомобильного стартера: пошаговые инструкции

  Перед заменой автомобильного стартера убедитесь, что проблема действительно в стартере или соленоиде. Проверьте оба, если у вас есть какие-либо сомнения. (Это 9Руководство по поиску и устранению неисправностей 0005 может помочь.) Проверьте аккумулятор и кабели аккумулятора/стартера на предмет износа и коррозии. Удалите коррозию и при необходимости замените батарею или кабели. Если в вашем автомобиле установлен соленоид, установленный на стартере, рекомендуется заменить соленоид при замене стартера.

  Инструменты, необходимые для замены стартера:

  • Головки и гаечные ключи
  • Отвертка
  • Плоскогубцы
  • Съемник клемм аккумуляторной батареи
  • Въездные пандусы, домкрат или подставки

  2 / 4

  Фото: Shutterstock

  Подготовка к установке нового стартера

  • Подберите стартер и соленоид, соответствующие вашему автомобилю. Обратитесь в местный магазин NAPA Auto Parts за конкретными деталями, которые вам нужны.
  • Дайте двигателю остыть.
  • Соберите все необходимые инструменты.
  • Поставьте автомобиль на пандус или поддомкратьте переднюю часть и установите его на домкратные подставки. Соблюдайте все меры предосторожности. Заблокируйте задние колеса. Никогда не работайте под автомобилем, поддерживаемым домкратом. (Вот еще советы по как безопасно пользоваться автомобильным домкратом .)
  • Убедитесь, что зажигание выключено, а затем снимите отрицательный (заземленный) кабель аккумулятора с помощью съемника после ослабления крепежного болта.
  • Обратите внимание на все соединения проводки со стартером и соленоидом.

  Вот основных инструментов, которые должен иметь каждый домашний механик .

  3 / 4

  Фото: Shutterstock

  Замена стартера

  • Снимите кабель аккумулятора/стартера, прикрепленный к установленному на стартере соленоиду или к стартеру.
  • Удалите все другие провода, прикрепленные к соленоиду, если он установлен на стартере. Обратите внимание на положение проводов, чтобы вы могли правильно их заменить.
  • Снимите болты крепления стартера (обычно два или три). Большинство болтов крепятся горизонтально через монтажный фланец. На автомобилях GM болты расположены вертикально, и между двигателем и блоком стартера может быть прокладка. Если он есть, его необходимо использовать с новым стартером. Снимите любой опорный кронштейн, удерживающий переднюю часть стартера.
  • Опустить стартер. Возможно, вам придется повернуть колеса в одну сторону или отсоединить промежуточный рычаг на некоторых автомобилях Ford. На других автомобилях вам, возможно, придется снять или ослабить трубопроводы или кронштейны охладителя трансмиссионного масла, выхлопную трубу, крышку кожуха маховика, поперечину, заземляющий ремень, датчик давления масла или другие детали, чтобы обеспечить достаточный зазор для опускания стартера.
  • Установите новый стартер в порядке, обратном снятию. Убедитесь, что вы заменили оригинальные прокладки на стартере типа GM, если они были, когда вы снимали старый стартер. Если слышен шум при запуске двигателя или свист после его запуска, возможно, потребуется отрегулировать регулировочные прокладки следующим образом:
  1. 1. Если при проворачивании двигателя слышен шум стартера, снимите одну полноразмерную прокладку или добавьте одну короткую прокладку только к внешней колодке.
     2. Если после запуска двигателя слышен пронзительный визг, добавляйте прокладки по всей длине по одной, пока шум не исчезнет. Не используйте более четырех прокладок. Чтобы добавить прокладку по всей длине, ослабьте болт A, снимите болт B, добавьте прокладку и снова затяните оба болта.
  • Подсоедините аккумулятор/кабель стартера к стартеру. Если соленоид установлен на стартере, подсоедините к нему любые другие провода в их исходных положениях.

  Узнайте 13 вещей, которые вы никогда не должны делать со своей машиной .

  4 / 4

  Фото: Shutterstock

  Замена соленоида

  Соленоиды расположены либо на панели в моторном отсеке, либо на самом стартере. Для замены установленного на панели соленоида:

  • Отсоедините кабель от аккумулятора, кабель к стартеру и небольшой провод или провода, обязательно отметив их точное расположение.
  • Выверните крепежные винты и снимите соленоид.
  • Установите новый соленоид на то же место и подсоедините провода и кабель к тем же контактам. Затяните все соединения.

  Как заменить соленоид, установленный на стартере

  • Снимите стартер.
  • Снимите хомут катушки возбуждения с клеммы соленоида.
  • Выверните крепежные винты и болты и снимите корпус соленоида. Возможно, вам придется повернуть корпус. У некоторых стартеров плунжер и пружина могут быть ослаблены. На других плунжер соленоида остается в соленоиде, и его конец придется снимать с рычага переключения стартера.
  • Установите новый соленоид в порядке, обратном снятию. Если плунжер остается с соленоидом, его конец должен войти в зацепление с рычагом переключения стартера. Если плунжер соленоида остался прикрепленным к стартеру, вставьте его в соленоид. Убедитесь, что пружина находится между плунжером и корпусом соленоида. Удерживайте корпус на месте и затяните крепежные винты.
  • Повторно подсоедините кабель и проводку при установке стартера.
  • Подсоедините заземляющий кабель к аккумулятору.

  Теперь, когда вы знаете, что такое замена стартера, узнайте еще 100 ремонтов автомобилей , которые вы можете сделать самостоятельно .

  Первоначально опубликовано: 07 января 2021 г.

  Как заменить стартер автомобильного двигателя

  Стартер — это двигатель с высоким крутящим моментом, в котором используется небольшая шестерня для контакта с маховиком и соленоид стартера, чтобы инициировать электрическое соединение, когда ключ зажигания используется для запуска двигателя автомобиля и начать процесс внутреннего сгорания (двигатель работает). Этот двигатель использует 12 вольт от аккумулятора, который передается положительным и отрицательным кабелями аккумулятора. Двигатель оснащен маховик или гибкая пластина, которая действует как большая шестерня при котором стартер срабатывает перекрутить двигатель.

  Что пошло не так?

  Как и все электродвигатели, они имеют рабочий цикл и должны быть заменены на новый или восстановленный агрегат. Когда стартер двигатель выходит из строя, он вообще не может работать, скрежещет при работе, проворачивает двигатель медленно или издайте быстрый щелкающий звук.

  Сколько стоит?

  Замена стартера в магазине будет стоить от 350 до 550 долларов США в зависимости по конфигурации двигателя. Вы можете получить новый или восстановленный стартер на сайте RockAuto.com. или Amazon.com по цене от 9 долларов.5,00 и 190,00 долларов США в большинстве случаев.

  СПОНСОРСКИЕ ССЫЛКИ

  Присоединяйтесь!

  Необходимо отключить минус стороне батареи, убедившись, что конец кабеля не касается батареи. терминал, чтобы избежать случайного подключения, а также поднять машину на домкратах получить доступ к стартеру. Если у вас возникли проблемы с поиском стартера, или вам нужны конкретные инструкции для вашего автомобиля, пожалуйста, спросите один ваших экспертов, это бесплатно. На изображении ниже показан стартер и удаление положительного кабеля аккумулятора, а также с помощью 13-мм гнезда.


  Это немного трудно увидеть, но здесь мы используем головку на 8 мм, чтобы удалить провод запуска стартера от задней части соленоида стартера, обратите внимание на положение провода на соленоиде или сфотографируйте телефоном, чтобы не перепутать его месторасположение.


  С помощью фонарика найдите болты крепления стартера, верхний болт может слегка спрятан, также может быть два или три болта. Используйте гаечный ключ или головку на 13 мм. чтобы удалить их (размеры могут отличаться).


  Теперь стартер освободится от раструба или блока, он весит несколько фунтов, поэтому крепко возьмитесь за стартер и снова извлеките его из моторного отсека. используйте фонарик, чтобы проверить состояние зубьев шестерни маховика или гибкой пластины. Если износ чрезмерный маховик/изгиб пластину придется заменить.


  Подберите старый стартер к новому устройству, чтобы обеспечить правильную установку, считайте зубья на ведущей шестерне и обратите внимание на расположение болтов крепления, они должны быть одинаковым на обоих.


  СПОНСОРСКИЕ ССЫЛКИ

  Смотрите видео!

  Посмотрите это видео о том, как выполняется работа, а затем перейдите к получить дополнительную полезную информацию.

  Аккуратно установите новый стартер и вставьте один из крепежных болтов, рукой, чтобы удерживать стартер на месте, пока вы переустанавливаете оставшуюся часть монтажные болты.


  Используйте торцевую головку и удлинитель, чтобы затянуть болты в соответствии со спецификацией, который в данном случае составляет 28 футо-фунтов крутящего момента, затягивайте равномерно.


  Подсоедините положительный кабель аккумуляторной батареи и провод стартера к соленоиду. и затяните гайки крепления. Будьте осторожны при затягивании этих гаек, потому что соленоид изготовлен из композитного пластика и может сломаться при чрезмерной затяжке.
