Система охлаждения Лада Гранта: описание, характеристика, неисправности, ремонт

Система охлаждения Лада Гранта является типичной для представителей силовых агрегатов АвтоВАЗ — жидкостная, закрытого типа. Основные проблемы и неисправности, характерные для всех силовых агрегатов ВАЗ.

Описание системы охлаждения

Моторы Гранта комплектуются стандартной жидкостной системой охлаждения. В неё входит ряд деталей — радиатор, электровентилятор, термостат, водяной насос, патрубки, отопитель и расширительный бачок.

Эта система необходима для поддержания рабочей температуры силового агрегата. Циркуляция жидкости производится по двум кругам — малому и большому. Рассмотрим, схему циркулирования ОЖ: водяная рубашка ГБЦ — патрубки — радиатор — водяной насос — термостат. В эту систему может добавляться отопитель.

Схема системы охлаждения

Рассмотрим, как выглядит схема охлаждающей системы Лада Гранта:

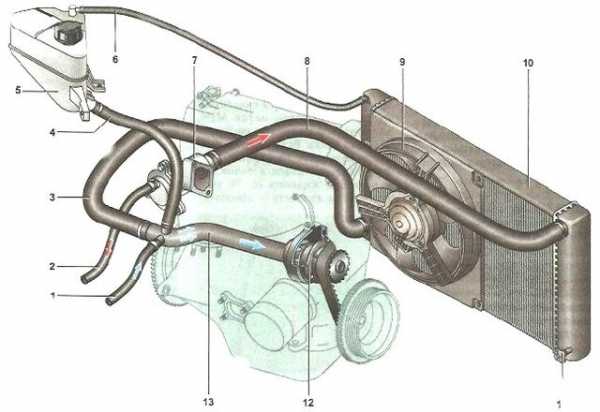

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг отвода жидкости из радиатора двигателя; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводящий шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к радиатору двигателя; 9 — электровентилятор радиатора; 10 — радиатор двигателя; 11 — пробка сливного отверстия радиатора; 12 — насос охлаждающей жидкости; 13 — подводящая труба насоса охлаждающей жидкости.

Элементы и их роль

Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка.

Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Лада Гранта составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала.

Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Вывод

Лада Гранта, а именно её система охлаждения, имеет достаточно простую конструкцию, а также неисправности, присущие ВАЗовским моторам. Узел имеет конструктивную простоту и легко ремонтируется собственными руками.

avtodvigateli.com

Система охлаждения Лада Гранта (ВАЗ 2190)

Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

Основные данные для контроля, регулировки и обслуживания
Температура начала открытия клапана термостата, *С	85-89
Температура полного открытия клапана термостата, *С	102
Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)	110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)	3-13 (0,1)
Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 *С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, *С
Объем жидкости в системе охлаждения двигателя, л	7.84
Охлаждающая жидкость (смешивание жидкостей разных марок не допускается)	Cool Stream Standard; Cool Stream Premium; Тосол-ТС Felix, Felix Carbox-40

Моменты затяжки резьбовых соединений
Наименование узлов и деталей	Резьба	Момент затяжки, Нм (кгс-м)
Болты крепления насоса охлаждающей жидкости	М6	7,6-8,0 (0,8-0,8)
Гайки крепления термостата	М6	16.0-22,6(1,6-2,3)
Болты крепления фланца трубы системы охлаждения к блоку цилиндров	М6	4,2-5,2 (0,4-0,5)

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг отвода жидкости из радиатора двигателя; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводяший шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к радиатору двигателя; 9 — электровентилятор радиатора; 10 — радиатор двигателя; 11 — пробка сливного отверстия радиатора; 12 — насос охлаждающей жидкости; 13 — подводящая труба насоса охлаждающей жидкости

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этилен-гликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Циркуляцию жидкости в системе обеспечивает центробежный насос, установленный в блоке цилиндров. Привод насоса осуществляется зубчатым ремнем привода ГРМ.

Система охлаждения состоит из двух так называемых кругов циркуляции. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

При недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором. Он установлен за радиатором двигателя и включается по сигналу электронного блока управления двигателем. В цепь питания электродвигателя вентилятора встроен дополнительный резистор.

Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной предохранительные клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве жидкости, а также компенсировать разрежение при ее остывании.

carpod.ru

Система охлаждения «Гранты»: описание и характеристика

«Лада Гранта» — весьма популярный в России автомобиль. Изначально он позиционировался как самый доступный ВАЗ в линейке. Построена эта машина на платформе «Калины». Поэтому автомобиль отличается простым устройством и высокой ремонтопригодностью. В сегодняшней статье мы поговорим о такой немаловажной составляющей, как система охлаждения двигателя. Информация о ее устройстве и принципе работы будет полезна каждому владельцу.

Функции СОД

Для чего служит данная система? Исходя из ее названия нетрудно догадаться, что СОД служит для охлаждения двигателя внутреннего сгорания. На «Гранте» используется система жидкостного типа. СОД обеспечивает эффективное охлаждение и поддерживает оптимальный температурный диапазон работы мотора на разных режимах работы.

Помимо этого, СОД обеспечивает работу салонного отопителя. Он заключен в малый круг системы и имеет отдельный компактный радиатор. Последний работает в паре со специальным моторчиком печки. Таким образом, в салон автомобиля поступает теплый воздух.

Устройство

Конструкция системы охлаждения автомобиля «Лада Гранта» предполагает наличие следующих компонентов:

• Радиатора.
• Водяного насоса (помпы).
• Термостата.
• Вентилятора охлаждения. Расширительного бачка.
• Охлаждающей жидкости.

За что отвечает каждый элемент в системе? Рассмотрим их более подробно ниже.

Радиатор

На автомобиле «Лада Гранта» используется алюминиевый трубчато-пластинчатый элемент с пластиковыми бачками и перегородкой. Стоит отметить, что для данной модели ВАЗ применяется радиатор французского производства. Такой же использовался и на «Рено Логане».

Для чего служит радиатор? Он предназначен для охлаждения рабочей жидкости в системе путем прохождения сквозь соты потоков холодного воздуха. Устанавливается данный элемент в передней части авто, в районе «телевизора». Забор воздуха производится из улицы. Чем быстрее едет авто, тем сильнее будет теплоотвод. Но также данный процесс может осуществляться принудительно, когда машина стоит на месте (например, в пробке). Для этого в системе предусмотрен вентилятор. О нем мы расскажем ниже.

Вентилятор

Для чего служит данный механизм? Вентилятор обеспечивает продувку основного радиатора СОД на небольших скоростях движения. Обычно он работает в городских условиях либо на горных дорогах, когда двигатель терпит большие нагрузки. Стоит отметить, что система охлаждения «Лады Гранты» предусматривает наличие электрического вентилятора. Он установлен в специальном пластиковом кожухе. Последний прикреплен к радиатору охлаждения «Лады Гранты» при помощи нескольких болтов.

Как работает электрический вентилятор? Он действует несколько иначе, нежели аналоги на вискомуфте. Когда мотор холодный, лопасти его не вращаются. Но как только на электронный блок управления ДВС поступит сигнал о высокой температуре (например, 85 градусов Цельсия) от датчика, ЭБУ даст сигнал на включение вентилятора. И наоборот, если жидкость вновь стала холодной, сработает датчик и блок отключит питание на вентилятор. Происходит управление в автоматическом режиме. Но стоит отметить, что при неисправности температурного датчика (который установлен в гнезде термостата) возможны проблемы с системой охлаждения «Лады Гранты». Вентилятор не будет включаться в работу и машина начнет закипать.

Помпа

Также она именуется, как жидкостный насос системы охлаждения. На «Гранте» данный элемент находится под крышкой привода ГРМ. Приводится в действие зубчатым ремнем от коленчатого вала. Внешне являет собой некую круглую крыльчатку. Этими лопастями помпа и захватывает жидкость, циркулируя ее по системе. Работает насос постоянно при включении двигателя. Разница только в оборотах вращения крыльчатки. Чем больше водитель дает газа, тем чаще вращается коленвал, и соответственно, водяной насос.

В системе охлаждения «Гранты» применяется помпа центробежного типа с принудительной циркуляцией. В насосе имеются закрытые подшипники. Чтобы они свободно вращались, внутри предусмотрена смазка. Она залита на весь срок службы помпы и не нуждается в периодической замене. Меняется насос целиком в случае если подшипник начал издавать характерный шум.

Термостат

Это неотъемлемый элемент в любой системе охлаждения. «Гранта» не является тому исключением. Термостат нужен для регулировки объема потока ОЖ, что проходит через радиатор. Внутри механизма имеется специальный клапан. Благодаря ему обеспечивается наиболее оптимальный температурный режим. А расположен данный механизм между рубашкой охлаждения двигателя и основным радиатором.

Отметим, что в СОД «Гранты» имеется два контура: малый и большой. По первому жидкость циркулирует, когда клапан термостата находится в закрытом положении. Поскольку объем антифриза в данном контуре небольшой, это позволяет быстрее набрать двигателю нужную температуру (и соответственно, прогреться). Как только жидкость достигает 85 градусов, срабатывает перепускной клапан. После этого антифриз начинает циркулировать по большому кругу. Полное открытие клапана осуществляется при 102 градусах Цельсия.

Отметим, что термостат на «Гранте» был доработан и получил усовершенствованную конструкцию. Ввиду этого его часто устанавливают на «Калину» разных поколений. Корпус термостата выполнен из пластика фирмы BASF (Германия). В качестве уплотнения применены материалы EPDM 55 от шведской компании «Хекспол». Резьбовыдавливающие винты – от фирмы «Арнольд Умформтехник» (Германия). Также в конструкции применяется усовершенствованный датчик температуры ОЖ с безрезьбовым креплением.

Расширительный бак

Расширительный бачок «Лады Гранты» предназначен для компенсации объема антифриза в системе. При нагреве, данная жидкость меняет свою плотность и увеличивается в объеме. Наряду с этим, растет и внутреннее давление в системе. Чтобы жидкость не разорвала патрубки и радиатор, в системе предусмотрен специальный бачок, компенсирующий данные нагрузки. Часть давление сбрасывается через крышку. Последняя содержит в себе специальный клапан – впускной и выпускной. Если говорить о технических характеристиках крышки, она открывается при давлении в 150 кПа. Так срабатывает выпускной клапан, который препятствует интенсивному парообразованию в системе. Впускной же задействуется при разряжении. Работает он при давлении в 3 кПа.

Сам бачок изготовлен из полупрозрачного температуростойкого пластика. На его стенках имеются отметки (максимальный и минимальный уровень). Для замены жидкости в системе предусмотрена заливная горловина. Она герметично закрывается крышкой.

Об охлаждающей жидкости

В машине «Лада Гранта» производитель допускает использование как тосолов, так и антифризов. Среди рекомендуемых к использованию стоит отметить такие жидкости:

• «Кул Стрим Стандарт».
• «Кул Стрим Премиум».
• «Феликс Карбокс».
• Тосол ТС «Феликс».

Что касается объема жидкости, система охлаждения «Гранты» рассчитана на 7,84 литра антифриза. Регламент замены – 150 тысяч километров или каждые пять лет. В случае использования тосола данный срок нужно сократить вдвое.

В заключение

Итак, мы выяснили, что собой представляет система охлаждения «Гранты». Несмотря на свое простое устройство, эта система играет большую роль в работе ДВС. Ведь в случае неисправности СОД, машина «Лада Гранта» попросту закипит. И это будет чревато дорогостоящим ремонтом ГБЦ.

fb.ru

Гранта СОД. Гранта Калина печка термостат. — Головоломка

Температура окружающего воздуха 0 градусов.  Ветра (сильного) нет.
Скорость прогрева машины с СОД Гранта — приведена на фото.
Примерно она составляет 10 градусов в минуту. В режиме завели. 3 минуты ждём и потом неспеша едем.

Для Лада Калина 1 с естественно калиновской СОД…  был проведён аналогичный эксперимент. Но поскольку указатель температуры там стрелочный я фото не делал.
Однако через 6 минут при температуре окружающего воздуха -1 он показывал те же самые чуть больше +50. (аналогично сильного ветра не было. Анемометра для замера конкретных скоростей извините нет.)

В энторнетах бытует мнение, что якобы переделка на Гранта СОД — позволит мотору быстрее прогреваться — Чушь собачья.
Кроме гемороя это не даёт ничего.

В обоих случаях было зафиксировано примерно 10 градусов в минуту.
Если разница и есть, то вылавливать её надо с помощью секундомера и в любом случае она составит не более 1 минуты на нагрев до +70.

Стоит ли переделывать машину на СОД Гранта ?

Если у тебя какие то проблемы с печкой или системой охлаждения мотора — почини/промой стандартную систему, а не занимайся творчеством.

PS
Да и ещё одно важное замечание. Печка в обоих случаях выключена (Включён был просто обдув холодным воздухом, чтоб стёкла не потели во время езды).
Печка была выключена для того, чтобы 1. прогрев мотора происходил быстрее. Почти всегда так делаю. 2. исключить влияние теплоотдачи отопителя, которая может быть разной. Банально по ощущениям в ЛК1 на первой скорости вентилятор крутится гораздо быстрее — а значит обдувал бы радиатор печки сильнее и отбирал больше тепла.

PS2
Герметики радиатора…  они продаются в магазинах и кто-то их покупает.
Я ни разу не пользовался, но давным давно пользовался мой отец. Поэтому я и не пользовался. Интересный факт кстати… в состав некоторых из них входит растёртая ореховая скорлупа. Которая и забивает дырки и течи.  Попутно ухудшая теплообмен и теплоотдачу.

В частности моему отцу потом пришлось промывать несколько раз всю СОД с частичной разборкой.
Герметик СОД — Перекуп вариант для продажи. Аварийный ремонт в дороге.



Share this Поделиться записью

Понравилось это:

Нравится Загрузка…

e551mm.com

Проверка и ремонт системы охлаждения двигателя Гранты

Не греет или не работает печка, уровень охлаждающей жидкости каждый раз падает ниже риски MIN, температура двигателя не повышается до рабочей, либо двигатель перегревается ? Причины всем этим недугам — неправильная работа системы охлаждения двигателя (СОД). Учимся выявлять и устранять причины плохой работы СОД ЛАДА Гранта.

---

Диагностика системы охлаждения двигателя LADA Granta

При эксплуатации автомобиля оценивать техническое состояние системы охлаждения можно по контрольной лампе перегрева двигателя и уровню жидкости в расширительном бачке. Понижение уровня охлаждающей жидкости, как правило, вызвано нарушением герметичности системы. При понижении уровня до отметки MIN или загорании контрольной лампы возможно наличие неисправности в системе охлаждения.

1. Проверка уровня охлаждающей жидкости в расширительном бачке. Он, который должен находиться на 25—30 мм выше метки MIN, выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке MIN или ниже, доливаем в бачок охлаждающую жидкость.

Предупреждение

Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность системы охлаждения.

2. Проверка герметичности шлангов и соединений системы охлаждения.

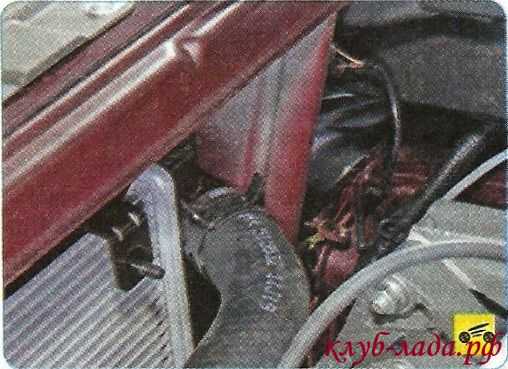

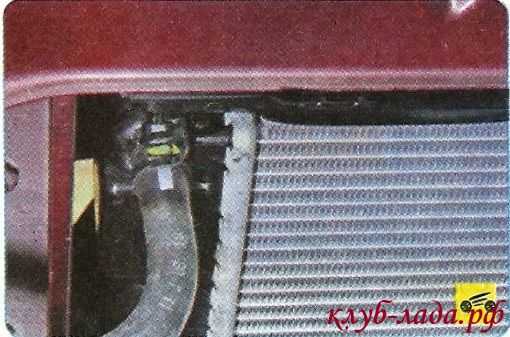

Осмотрите подкапотное пространство, и обратите внимание на состояние и герметичность:

1. Шлангов расширительного бачка;
2. Пароотводящего шланга радиатора;
3. Подводящего шланга радиатора;
4. Отводящего шланга радиатора.

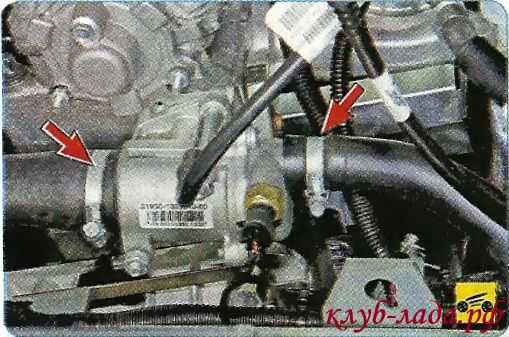

Проверяем надежность соединения шлангов с корпусом термостата. Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить, заменив пружинные хомуты винтовыми. При этом не перетяните хомуты, т. к. они могут порезать шланги. Временно восстановить лопнувший шланг системы охлаждения можно с помощью липкой ленты (особенно подходит армированная липкая лента серебристого цвета).

3. Проверка целостности элементов системы охлаждения двигателя.

1. Корпус расширительного бачка;
2. Радиатор двигателя;
3. Радиатор отопителя;
4. Корпус термостата;
5. Соединения насоса охлаждающей жидкости (помпы) и блока цилиндров. Также проверяем отсутствие подтекания жидкости из дренажного отверстия помпы (находится в нижней части насоса), свидетельствующее об износе его сальника.

Протеканий охлаждающей жидкости не должно быть нигде.

4. Проверка термостата. Запускаем холодный двигатель. Температуру и циркуляцию охлаждающей жидкости по малому и большому кругу контролируем на ощупь, по изменению температуры шлангов и патрубков системы охлаждения (на фото воздушный фильтр снят для наглядности).

Замечание

Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90 «С, клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость. При достижении температуры охлаждающей жидкости около 90 °С клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

Оставляем двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до определенного значения электровентилятор должен включиться, а после понижения температуры — автоматически выключиться.
Если электровентилятор вовремя не включился, жидкость закипела, необходимо проверить исправность электродвигателя вентилятора или исправность системы управления двигателем.

---

Неисправности системы охлаждения двигателя и способы их устранения

Причина неисправности	Способ устранения
Двигатель перегревается
Пониженный уровень охлаждающей жидкости в радиаторе	Долить охлаждающую жидкость
Клапан термостата заклинило в закрытом положении	Неисправен термостат, замена.
Плохая циркуляция охлаждающей жидкости в системе	Замена помпы (насоса охлаждающей жидкости)
Радиатор засорен насекомыми и грязью	Чистка радиатора двигателя снаружи
Трубки радиатора, шланги и рубашка охлаждения двигателя засорены накипью, илистыми отложениями	Промыть систему охлаждения двигателя, и залить свежую охлаждающую жидкость
Электровентилятор не включается из-за обрыва электрических цепей, выхода из строя датчика температуры, предохранителей, дополнительного сопротивления, реле или электродвигателя вентилятора	Проверить и восстановить электрические цепи. При необходимости заменить предохранители, сопротивление, реле или электровентилятор в сборе
Повреждение пробки в крышке расширительного бачка (постоянно открыт, из-за чего система находится под атмосферным давлением)	Заменить пробку расширительного бачка
Двигатель перегревается, а из печки дует холодный воздух
Чрезмерное занижение уровня охлаждающей жидкости из-за утечки или повреждения прокладки головки блока цилиндров, вызывающее образование паровых пробок в водяной рубашке двигателя	Устранить утечку охлаждающей жидкости. Заменить поврежденную прокладку головки блока цилиндров.
Двигатель долго не прогревается до рабочей температуры, тепловой режим во время движения не стабилен
Клапан термостата заклинило в закрытом положении	Неисправен термостат, замена.
Постоянное снижение уровня охлаждающей жидкости в расширительном бачке
Негерметичен радиатор	Отремонтировать или заменить радиатор
Негерметичен радиатор отопителя	Отремонтировать или заменить радиатор отопителя
Негерметичен расширительный бачок	Заменить расширительный бачок
Утечка охлаждающей жидкости через негерметичные соединения шлангов и патрубков	Замените хомуты крепления шлангов и патрубков
Повреждено уплотнение водяного насоса (помпы)	Заменить помпу
Недостаточно затянуты болты головки блока цилиндров (на холодном двигателе во время длительной стоянке появляется течь охлаждающей жидкости через стык между головкой блока и блоком цилиндров, кроме того, возможно появление следов охлаждающей жидкости в моторном отсеке)	Затянуть болты головки блока цилиндров необходимым моментом

Более детальное устройство системы охлаждения двигателя рассмотрено в отдельной статье.

---

Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Особенности системы охлаждения Лада Гранта

Система охлаждения двигателя на автомобиле Лада Гранта жидкостная, принудительного охлаждения.

Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашек охлаждения головки и блока цилиндров, термостата, радиатора с электрическим вентилятором, соединительных шлангов и подводящей трубы насоса.



К системе охлаждения подсоединен радиатор отопителя.

Заправляется система охлаждающей жидкостью через заливную горловину расширительного бачка.

Расширительный бачок закреплен в моторном отсеке рядом с левой чашкой амортизаторной стойки.

Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости в бачке.

Бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения.

При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок.

По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения.

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.



Выпускной клапан поддерживает повышенное (1,1 бар), по сравнению с атмосферным, давление в системе на горячем двигателе.

За счет этого повышается температура кипения жидкости, и уменьшаются паровые потери.

Впускной клапан открывается при понижении давления в системе относительно атмосферного (на 0,03–0,13 бар) на остывающем двигателе.

При утере пробки заливной горловины нельзя заменять ее герметичной пробкой без клапанов.

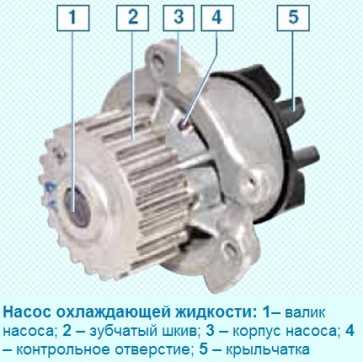

Циркуляцию жидкости в системе охлаждения обеспечивает лопастной насос центробежного типа, крыльчатка которого приводится во вращение зубчатым ремнем привода ГРМ от шкива коленчатого вала.



Насос крепится к блоку цилиндров справа.

В корпусе насосе установлен валик, который вращается в закрытом подшипнике, не нуждающемся в пополнении смазки.

На концы валика напрессованы зубчатый шкив и крыльчатка.

Уплотнение валика обеспечивается сальником насоса.

В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе из строя уплотнения насоса.

При обнаружении течи жидкости заменяем насос в сборе.

Насос прокачивает охлаждающую жидкость через рубашки охлаждения блока и головки блока цилиндров двигателя.

Далее жидкость поступает в корпус термостата, закрепленный на левом торце головки блока цилиндров

В корпусе установлен термостат, который способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор.

Патрубок корпуса термостата соединяется шлангом с верхним патрубком радиатора системы охлаждения, а патрубок крышки термостата – с верхним патрубком радиатора отопителя.



Термостат состоит из металлического баллона с термочувствительным наполнителем, пружины и ее фиксирующей пластины.

Шток баллона входит в гнездо корпуса термостата.

В закрытом положении термостата (на непрогретом двигателе) его пружина, опираясь на фиксирующую пластину, прижимает тарелку баллона к седлу отверстия в корпусе, закрывая канал между корпусом и крышкой термостата.

В результате перекрывается поток охлаждающей жидкости через радиатор системы охлаждения.

При этом вся жидкость циркулирует по малому кругу системы охлаждения: насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор отопителя, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, подводящая труба насоса.

При достижении температуры охлаждающей жидкости (85±2) °C наполнитель баллона термостата начинает расплавляться и увеличивает свой объем, выталкивая шток из баллона термостата.

При этом тарелка баллона отходит от седла, и жидкость начинает циркулировать по большому кругу, включающему в себя насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор системы охлаждения, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, радиатор отопителя, подводящая труба насоса.

При достижении охлаждающей жидкостью температуры (100±2) °C клапан термостата полностью открывается.

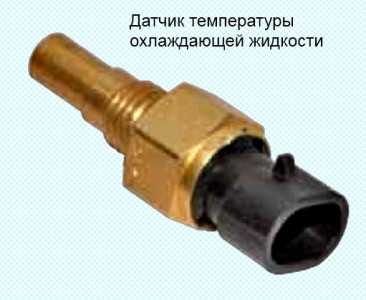

Датчик температуры охлаждающей жидкости, установленный в крышке термостата, выдает информацию контроллеру системы управления двигателем.

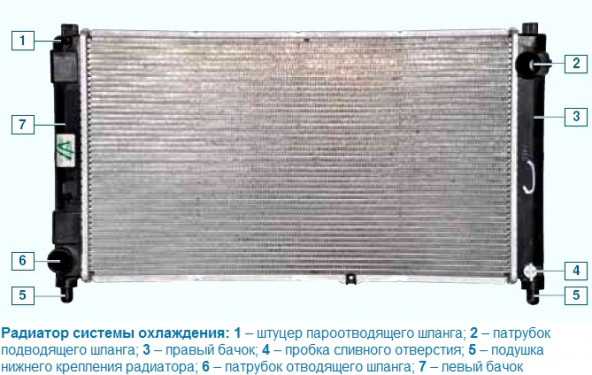

Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками (расположенными в один ряд) с охлаждающими пластинами.

Жидкость поступает в радиатор через верхний патрубок правого бачка, а отводится из радиатора через нижний патрубок левого бачка.

Сверху левого бачка радиатора расположен штуцер пароотводящего шланга.

В нижней части правого бачка находится сливное отверстие, закрытое пробкой.

К радиатору крепится пластмассовый кожух с электрическим вентилятором.



Вентилятор предназначен для обдува радиатора, когда нет или не хватает встречного потока воздуха для поддержания нормального теплового режима двигателя.

Вентилятор включается через реле по сигналу контроллера системы управления двигателем

Вентилятор включается в работу с помощью реле К1 по команде электронного блока, который оценивает температуру с помощью датчика температуры, установленного на корпусе термостата.

Температура открытия термостата – 85 – 89°С;

Температура полного открытия термостата – 102°С;

Объем жидкости в системе охлаждения – 7,5л.

Возможные неисправности системы охлаждения и методы исправления

— Неисправность

Диагностика

Устранение

Двигатель перегревается (сигнализатор перегрева загорается красным светом):

— Неисправен датчик температуры охлаждающей жидкости

Проверьте датчик тестером

Замените неисправный датчик

— Неисправен термостат

Проверьте исправность термостата

Замените неисправный термостат

— Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки MIN на расширительном бачке

Устраните утечки.

Долейте охлаждающую жидкость

— Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи.

Не используйте жесткую воду в системе охлаждения.

Концентрированный антифриз разводите только дистиллированной водой

— Загрязнены ячейки радиатора

Осмотр

Промойте радиатор струей воды под давлением

— Неисправен насос охлаждающей жидкости

Снимите насос и осмотрите узел

Замените насос в сборе

— Не включается электровентилятор системы охлаждения

Проверьте цепи включения электровентилятора

Восстановите контакт в электрических цепях. Неисправные предохранитель, реле, электродвигатель, датчик температуры, контроллер — замените

— Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

— Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки блока цилиндров двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и по возможности с низкой зольностью

— Прорыв отработавших газов в систему охлаждения через поврежденную прокладку головки блока цилиндров

В расширительном бачке ощущается запах отработавших газов и всплывают пузырьки

Замените прокладку головки блока цилиндров.

Проверьте неплоскостность головки блока цилиндров

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

— Обрыв в датчике температуры охлаждающей жидкости или его цепи. Горит сигнализатор.

Датчик и цепи проверяются омметром

Замените неисправный датчик

— Не размыкаются контакты реле включения электровентилятора

Проверка тестером

Замените неисправное реле

— Неисправны контроллер или его цепи

Проверьте контроллер или замените заведомо исправным

Замените неисправный контроллер

Двигатель долго прогревается до рабочей температуры:

— Неисправен термостат

Проверьте исправность термостата

Замените неисправный термостат

— Низкая температура воздуха (ниже –15 °С)

Утеплите двигатель: установите щитки перед радиатором, но не перекрывайте более половины его площади

Падение уровня охлаждающей жидкости в расширительном бачке:

— Повреждение радиатора, расширительного бачка, шлангов, ослабление их посадки на патрубках

Осмотр. Герметичность радиаторов (двигателя и отопителя) проверяется в ванне с водой сжатым воздухом под давлением 1 бар

Замените поврежденные детали

— Утечка жидкости через сальник насоса охлаждающей жидкости

Осмотр

Замените насос

— Повреждена прокладка головки блока цилиндров.

Дефект блока или головки блока цилиндров

На указателе уровня масла эмульсия с белесым оттенком. Возможно появление обильного белого дыма из глушителя и масляных пятен на поверхности охлаждающей жидкости (в расширительном бачке).

Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте воду в системе охлаждения; заливайте охлаждающую жидкость, соответствующую климатическим условиям

autoruk.ru

Система охлаждения двигателя гранты | Клуб ЛАДА

Система охлаждения двигателя (СОД) является одной из главных систем автомобиля. Не греет печка на ЛАДА Гранта или двигатель не прогревается до нужной температуры ? Тогда начинать осмотр следует именной с этой системы. В этой статье Вы найдете всю информацию по работе системы охлаждения Lada Granta.

Не греет или не работает печка, уровень охлаждающей жидкости каждый раз падает ниже риски MIN, температура двигателя не повышается до рабочей, либо двигатель перегревается ? Причины всем этим недугам — неправильная работа системы охлаждения двигателя (СОД). Учимся выявлять и устранять причины плохой работы СОД ЛАДА Гранта.

Водяная помпа автомобиля предназначена для обеспечения циркуляции жидкости в системе охлаждения двигателя. От качества этой детали зависит не только температурный режим работы мотора, но и производительность печки. А Вы знаете, какую помпу поставить на Приору/Калину/Гранту?

Завод изготовитель рекомендует менять охлаждающую жидкость Гранты через 75 000км. пробега или 5 лет эксплуатации (в зависимости от того, что наступит раньше). А Вы знаете, как заменить тосол в Гранте своими руками?

Стал слишком часто включаться вентилятор системы охлаждения или автомобиль перегревается? Одна из причин — грязный радиатор охлаждения, который уже не может выполнять свои обязанности на все 100%. А Вы знаете, как снять радиатор двигателя Лада Калина/Гранта своими руками?

Если не работает вентилятор радиатора, то следует выполнить диагностику его системы. Если причина в электродвигателе и его нужно заменить, то сначала следует снять вентилятор охлаждения двигателя ВАЗ своими руками.

xn—-8sbabr6ahc3e.xn--p1ai
