Устройство и принцип работы соленоидов АКПП
АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой.
Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.
Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.
Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки.
Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.
Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

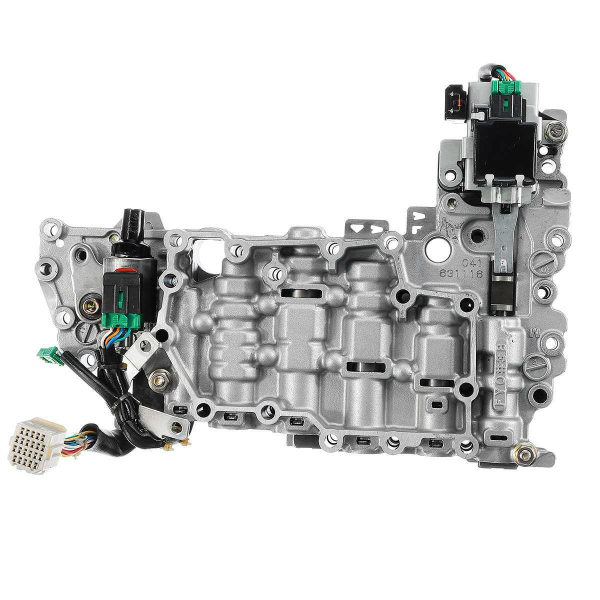

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.
Виды соленоидов
Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:
С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации.
Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.
Типы соленоидов в современных коробках
Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:
Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.
О неисправностях соленоидов АКПП и их ремонте
Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены.
Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.
Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:
Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.
Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:
Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!
Источник
Соленоид АКПП
Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.
Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).
Устройство соленоидов АКПП
Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.
Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).
Виды соленоидов
Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).
Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.
Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.
Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.
В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.
Неисправности и ремонт/замена соленоидов АКПП
Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.
д.
В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.
Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).
Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.
Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.
Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.
д.
В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.
На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.
Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.
Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.
Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ).
Назначение, устройство гидротрансформатора, принцип работы и особенности.
Фрикционы (фрикционные диски) АКПП в устройстве автоматической гидромеханической коробки передач. Устройство и виды фрикционов, особенности работы.
Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.
Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.
Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.
Источник
Устройство и принцип работы соленоидов АКПП
Для чего нужны соленоиды в АКПП
Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой.
Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.
Интересный факт! Первые соленоиды для АКПП были разработаны в США в 80-х и устанавливались на автомобили Крайслер – их внешний вид остался до сегодняшнего дня неизменным, устанавливаются на джипы и пикапы.

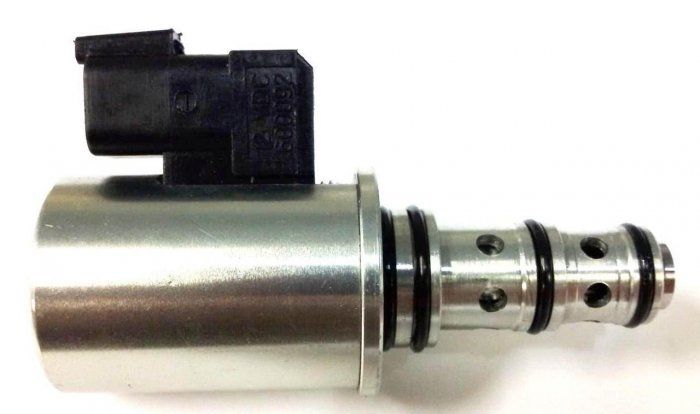

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током. Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла. Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.
Где находятся соленоиды

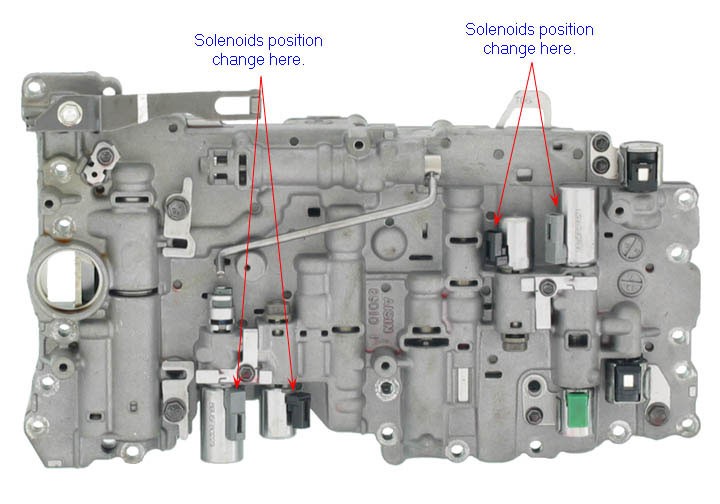

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите.
В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.
Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

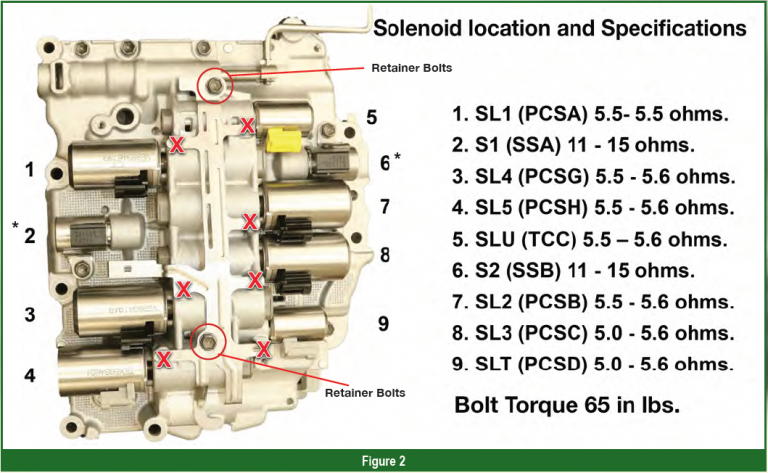

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.
Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.
Типы соленоидов
Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.
Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.
Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.
Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.
Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида.
Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.
Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.
Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.
Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.
Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.
Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.
Интересный факт! Линейные соленоиды выбраны поставщиком автоматов для Тойоты-VAG-Volvo, японским АТ — Aisin Co.
Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.
Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.
Различают ещё соленоиды по функциональному назначению:
Управляющий соленоид — по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.
Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.
Управляющие соленоиды бывают 2 типов:
Основные неисправности соленоидов АКПП их ремонт
Ниже представим самые распространенные «болезни» соленоидов.
Важно! Для долговременной службы соленоидов важно не производство, а качество масла.
Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.
Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.
Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.
Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.
Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.
Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.
Интересно знать! Ресурс самых надежных соленоидов не превышает 400 тысяч км.
Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.
Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.
Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.
Как проверить и заменить соленоиды
Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.
Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.
Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.
В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении.
Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.
Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.
Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.
Виды соленоидов
Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:
Это интересно: Есть много способов фиксации резьбы:
С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.
Типы соленоидов в современных коробках
Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП.
Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:
Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.
Типичные проблемы
Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.
Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:
Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.
Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.
Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе.
Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.
О неисправностях соленоидов АКПП и их ремонте
Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.
Это интересно: Сущность и общая концепция ГБО
Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:
Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля.
Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.
Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:
Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!
Источник
Видео
Проверяем соленоиды АКПП Subaru. Серия 3
Как проверить электромагнитные клапана АКПП FN4A-EL / 4F27E
Устранение ударов АКПП. №4. Проверка соленоидов
Соленойды АКПП и CVT, как проверить дома?
Устройство АКПП — Гидротрансформатор ( Блокировка, неисправности)
Яковлев Дмитрий — Устройство АКПП — Гидроблок
Как это устроено АКПП анимация устройство и принцип работы
Не блокируется гидромуфта, пинается АКПП — решение: разбираем ТСС-соленоид и проверяем его работу.
Коррекции АКПП/Адаптации АКПП — простым языком. Нужно ли сбрасывать и почему. ZFcenter — Москва.
Лучший ТЕСТ для проверки АКПП!
Проверка соленоидов АКПП: что нужно знать
Во-первых, соленоид автоматической коробки передач на самом деле является соленоидом дроссельной заслонки. Основная задача – своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.
Важно понимать, что соленоиды АКПП, как и любое другое устройство, имеют ограниченный срок службы и при определенных условиях могут работать со сбоями или выходить из строя. Далее рассмотрим, какие неисправности соленоидов часто возникают, что делать в этой ситуации и как проверить работоспособность соленоидов АКПП
Содержание
- Соленоид: как проверить и почему данный элемент выходит из строя
- Виды соленоидов коробки — автомат
- Частые неисправности соленоидов АКПП: проверка и ремонт
- Как проверить соленоиды АКПП и выполнить их замену
- Подведем итоги
Соленоид: как проверить и почему данный элемент выходит из строя
Поэтому работой соленоидов АКПП управляет ЭБУ АКПП.
Блок управления постоянно посылает на клапан импульсные сигналы определенной частоты. Говоря простыми словами, соленоид фактически регулирует давление масла, которое, в свою очередь, является рабочей жидкостью в устройстве машины.
Именно через масло передается крутящий момент на ГТД, происходит переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, что соленоид АКПП управляет режимами работы АКПП. Первые соленоиды заменили механические устройства в 1980-х годах и с тех пор активно используются в автоматических коробках передач.
- Проще говоря, соленоид – это устройство, в котором металлический стержень обмотан катушкой, по которой протекает постоянный ток. Стержень в корпусе подвижен, при подаче тока на катушку стержень перемещается от конца катушки к ее началу.
Также в устройстве такого соленоида (электромагнитного клапана) имеется пружина, которая усилием возвращает шток в заданное положение. Не вдаваясь в подробности, функция соленоида состоит в том, чтобы блокировать или открывать проход трансмиссионного масла.

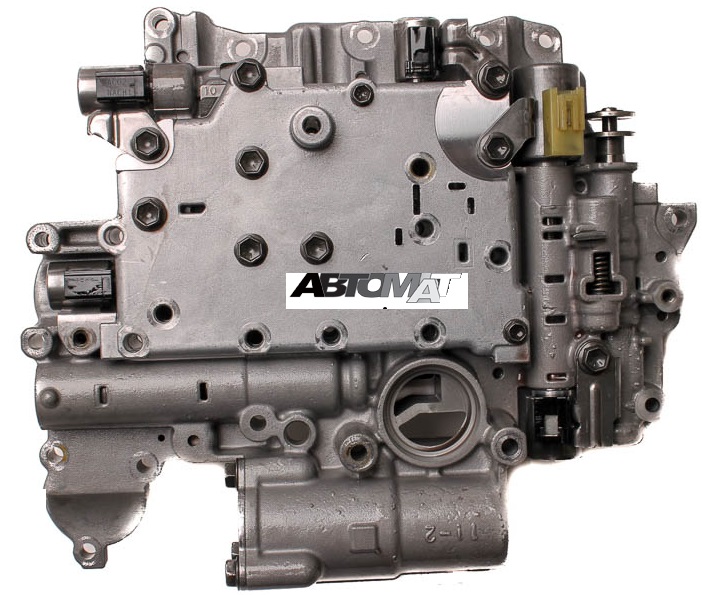

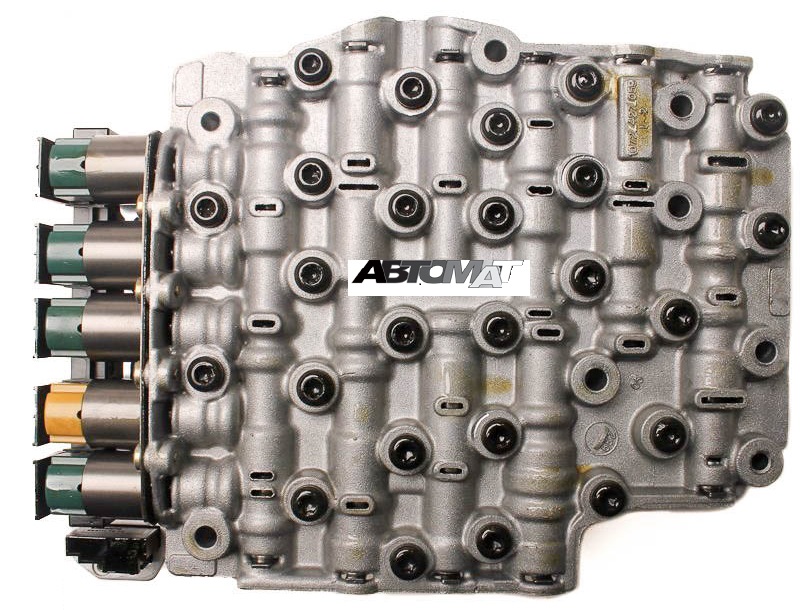

Соленоиды находятся в гидроблоке (гидравлической тарелке, клапанном блоке АКПП) и вставляются в канал, фиксируются болтом и прижимной пружиной. К соленоиду также крепится провод или разъем проводки для подключения к блоку управления (ЭБУ АКПП).
Фактически соленоид соединяет гидравлику и электронику. Современные версии машин имеют как минимум четыре электромагнитных клапана. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.
- Обратите внимание, что часто проблемы в работе АКПП связаны с неисправностями проводки, то есть ЭБУ просто теряет связь с клапаном, и машина не может нормально функционировать. Также нередки случаи выхода из строя соленоида. При проверке важно учитывать, какой тип устройства используется в конкретной АКПП, так как существует несколько видов соленоидов.
Виды соленоидов коробки — автомат
Если первые соленоиды работали по принципу «открыть/закрыть», то в дальнейшем устройство эволюционировало и стало гидрораспределителем.
Короче говоря, соленоиды регулятора могут быть шариковыми и золотниковыми (у них клапан — золотниковый).
Соленоид получил отдельный масляный канал и шаровой кран для открытия и закрытия этого дополнительного канала. Более поздние усовершенствования конструкции позволили создать несколько каналов, отдельно перекрытых шаровыми кранами.
Позже появились и соленоиды — регуляторы (электрические регуляторы), напоминающие по конструкции вентиль. В таком устройстве все зависит от частоты импульсов ЭБУ, в результате чего внутренний изогнутый участок соленоида частично открывается или закрывается.
Вы также можете определить разницу между соленоидами как по конструкции, так и по назначению. Например, линейный (пропорциональный), что позволяет менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) конструктивно прост, но сложнее в эксплуатации, имеет меньший ресурс, чем линейные аналоги.
По функциональному назначению различают соленоиды EPC (LPC, Line Pressure Control, клапан линейного давления).
Это «основной» клапан, распределяющий жидкость по остальным каналам. Также имеется клапан TCC, так как именно он отвечает за блокировку муфты гидротрансформатора.
Кстати, этот соленоид первым выходит из строя во многих АКПП, так как через него протекает разогретое и загрязненное масло от ГДТ. Вы также можете посмотреть на соленоид переключения передач (переключатель). Элемент отвечает за переключение передач «вверх» и «вниз» и так далее
Частые неисправности соленоидов АКПП: проверка и ремонт
В первую очередь на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Распространенной проблемой является его засорение в результате того, что вместе с грязным маслом в устройство попадает металлическая стружка, пыль от фрикционных посадок, в каналах накапливаются масляные отложения и т.д.
Часто «холодный» клапан работает нормально, а вот «горячий» начинает замерзать. Чтобы избавиться от проблемы, соленоид необходимо промыть очистителями или поменять.
Другой соленоид может не держать давление, происходит утечка масла. Если используется тип клапана ШИМ, ЭБУ может частично перераспределять нагрузку на другие клапаны. Однако это временная мера, то есть через небольшой период потребуется ремонт.
Страдают и другие элементы, так как повышенные нагрузки вызывают износ их плунжеров и каналов. Результат — трещины в корпусе, ослабление пружин, снижение сопротивления обмотки соленоида и т.д.
Так или иначе, чаще всего соленоид приходит в негодность из-за износа:
- втулки;
- многообразие;
- клапан;
- поршень;
- мяч;
Плунжер загрязняется теми же металлическими частицами и оседает в масле, затем заклинивает, после чего втулки и клапана разрушаются. С учетом того, что срок службы соленоидов обычно не превышает 400 тыс км, а средний ресурс ограничен 150-200 тыс., к замене элементов в этих заездах нужно быть готовым заранее.
Кроме того, в настоящее время гидрораспределители стали более сложными и требовательными к качеству масла.
Это означает, что жидкость для автоматической коробки передач и фильтры машинного масла необходимо регулярно менять, избегая создания абразивного эффекта.
Как проверить соленоиды АКПП и выполнить их замену
Рывки, толчки, проскальзывание АКПП, задержки переключения, пропуски передач или более грубая работа машины могут свидетельствовать о том, что соленоиды неисправны или частично или полностью неисправны.
Наличие стружки на щупе или в поддоне, сильное загрязнение масла АТФ, его помутнение также являются дополнительным признаком проблем с клапанами гидроблока.
Чтобы понять, какой соленоид не работает, нужно учитывать особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, то например соленоидов в 4-ступенчатой коробке 4 штуки.
Один отвечает за 1 и 2 скорости, второй за 3 и 4 скорости, третий за работу гидротрансформатора, а четвертый за работу тормозной ленты. Совершенно очевидно, что если есть проблемы и провалы с включением 2 и 3 передач, то это говорит о проблемах с этим соленоидом.
Кроме того, при появлении ударов и рывков автоматической коробки передач на приборной панели часто загорается индикатор A/T, что свидетельствует о проблемах с коробкой передач. В такой ситуации нужно проверить гидроблок.
Сами соленоиды проверяются на сопротивление. Для этого на клапан необходимо подать напряжение 12В. В том случае, если соленоид остался в рабочем состоянии, клапан издает характерный щелчок.
Также рекомендуем прочитать статью о том, что делать, если в АКПП пропала задняя передача. В этой статье вы узнаете, почему не включается задняя передача на автоматической коробке, а также как обнаружить и решить эту проблему.
Если щелчка нет, значит, произошло загрязнение или повреждение. Для начала можно продуть клапан сжатым воздухом, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.
Если воздух не проходит, то соленоид заменяют или ремонтируют. Ремонт соленоида возможен только в том случае, если конструкция разборная.
В этом случае можно заменить обмотку, промыть детали по отдельности очистителем, а затем снова собрать устройство.
Затем нужно проверить соленоид и при удовлетворительном результате установить его на место. Однако проблема часто связана с тем, что многие современные автоматические коробки передач имеют неразборные клапаны.
Получается, что если воздух и очистители не помогают, и ультразвуковая ванна тоже не работает, то надо просто менять прибор. Замена самого соленоида АКПП достаточно проста. Главное снять гидроблок, отсоединить соленоид и снять его с тарелки клапана. После новый элемент устанавливается на свое место и сборка проводится в обратном порядке.
Подведем итоги
Как видите, соленоид является важным элементом в устройстве АКПП. В этом случае выход из строя этих клапанов в гидроблоке прерывает работу всей АКПП. Часто основной проблемой является естественный износ соленоидов или их загрязнение.
Также рекомендуем прочитать статью о том, что такое тормозная лента АКПП. Из этой статьи вы узнаете, для чего нужна тормозная лента АКПП и какие функции она выполняет. Учитывая, что износа в процессе эксплуатации не избежать, единственная мера увеличения срока службы – следить за чистотой трансмиссионной жидкости и регулярно заменять ее вместе с фильтрами АКПП.
Также в некоторых случаях рекомендуется промыть гидроблок и/или АКПП перед заменой масла, если уже заметны признаки и симптомы въевшейся грязи и отложений.
Как проверить работоспособность соленоидов акпп. Как проверить соленоиды АКПП на работоспособность?
АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки.
Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.
Что такое соленоид и для чего он нужен?
Это понятие представляет собой электрический магнитный клапан под управлением электронного блока управления или мехатроником. Он закрывает или открывает канал в гидроблоке АКПП (мехатроник) в целях осуществления управления непосредственно коробкой. Именно при помощи соленоидов блок управления АКПП направляет в пакет сцепления трансмиссионную жидкость под давлением и переключает передачи. Соленоид состоит из магнита в виде стержня с обмоткой из меди. Туда поступает постоянный ток.
Я расскажу вам о принципе работы простых соленоидов. Если напряжения нет, клапан втягивается с помощью пружины. Как только появляется напряжение, при помощи действия магнитного поля пружина толкает клапан. Сегодня они имеют более сложное устройство.
Они могут управляться при помощи широко-импульсной модуляции и создавать плавное переключение. Такие экземпляры более дорогие, но благодаря им нет износа самой гидроплиты. Вы можете всего лишь поменять вышедший из строя экземпляр, и проблема будет исчерпана.
Как вы уже поняли, соленоид регулирует посредством импульса канал в гидроплите и управляет потоком масла в АКПП. С помощью него происходит переключение всех режимов работы КПП.
Обратите внимание
На многих современных автомобилях есть функция самодиагностики. В случае, если уровень сопротивления увеличивается на одном из соленоидов, данный сигнал поступает на ЭБУ, а затем на панели загорается соответствующая ошибка.
Также отметим, что не все клапаны можно проверить посредством мультиметра. Это касается современных PWM-соленоидов. Они имеют сложную конструкцию и требуют наличие компьютера для проверки кривой (по ней меряется уровень давления в зависимости от подаваемого тока). Эту операцию лучше доверить квалифицированному электрику.
Смотреть галерею
Типичные проблемы
Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.
Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:
- манифольд;
- втулки;
- клапан;
- плунжер;
- шарик.
Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении.
Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.
Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.
Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.
Датчик скорости входного вала АКПП
Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток.
Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.
Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.
Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.
Как проверить и заменить соленоиды?
Как распознать, что вам необходимо осуществить ремонт соленоидов АКПП? О поломке вам подскажут следующие типичные признаки:
- удары;
- толчки;
- рывки при переключении передач,
- переход трансмиссии в аварийный режим.
Если вы заметили, что передачи переключаются с толчками, – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.
Из-за недостатка давления может начаться работа всухую. Это ускорит в разы износ втулок. Возникшая при этом вибрация может повредить детали коробки вплоть до состояния, не подлежащего восстановлению. Могут выйти из строя различные детали коробки. Например, тормозные ленты. Это произойдет в случае длительной эксплуатации при неисправности.
Исправность можно проверить самостоятельно с помощью омметра. Если соленоид имеет нормальное сопротивление, а при подаче на него напряжение, вы слышите щелчок, достаточно будет просто промыть его. Но вот современные соленоиды более сложной конструкции с электро регулятором необходимо отправлять на компьютерную диагностику. Компьютер выдаст код ошибки. Вы сможете по этому коду расшифровать имеющуюся неисправность или же доверить это дело мастеру.
Для того, чтобы самостоятельно справиться с заменой соленоидов в АКПП, нужно вначале определить тип АКПП.
Как правило, эта информация указывается производителем в виде таблице, наклеенной на самой АКПП.
Найдите соответствующий вашей АКПП новый соленоид. Открутить блок можно аккуратно обычной монтировкой. Далее следует очистить посадочное место от пыли и остатков старой прокладки. Новый блок устанавливать нужно аккуратно, затягивать постепенно. После установки следует протестировать авто, переключая скорости.
Если вы доверите дело мастерам, они дополнительно произведут более тщательную очистку от пыли места, где были установлены прежние детали. Чаще всего эти детали обдувают сжатым воздухом.
Новый блок нужно устанавливать достаточно аккуратно. Если перетянуть его можно деформировать и тогда срок службы его будет значительно сокращен. Обычно вся процедура сопровождается тестированием авто при помощи компьютерной диагностики. АКПП должна подружиться с ними. После все процедуры компьютер не должен выдавать ошибок. Я советую вам отправиться в автомастерскую, если вы не уверены в своих силах.
Выбор за вами.
Определение переключения передач
Устройство выполняет контроль положения рычага АКПП. На большинстве автомобилей датчик располагается непосредственно рядом с селектором. В редких случаях к нему ведет тросик.
Причинами выхода узла из строя являются:
- попадание влаги в корпус;
- потеря герметичности;
- механический износ контактных ламелей;
- физическое повреждение устройства под внешним воздействием;
- загрязнение или окисление контактной группы.
При невозможности определить положение селектора загорается лампочка «HOLD». Иногда после неоднократного перемещения рычага удается начать движение. Выход из строя устройства происходит постепенно.
Срабатывание индикатора «HOLD»
При неисправности датчика возможны симптомы:
- на приборной панели недостоверно отображается информация о выбранной передаче;
- зависание в одном положении или срабатывание с существенным запозданием;
- переключение между передачами происходит с толчками;
- не отображаются значения на указателе.
Для ремонта необходимо демонтировать и разобрать датчик переключения передач АКПП. Зачистка контактов возможна керосином, бензином, растворителем, проникающей смазкой. Не рекомендуется для замены использовать смазку наподобие «Литола» или «Солидола».
Температурный датчик
Измерение температуры коробки передач применяется не на всех автомобилях. Основные функции, какие обеспечивает датчик:
- предотвращение перегрева гидротрансформатора и термического повреждения фрикционов ;
- оптимальный прогрев АКПП в зимних условиях;
- регулировка режима работы коробки передач при подходе к критической температуре;
- более точный выбор настроек при чип-тюнинге ;
- индикация информации автовладельцу.
Основными симптомами неправильного измерения температуры является:
- АКПП невозможно вывести из аварийного режима;
- при выходе на рабочую температуру происходит срабатывание аварийного режима;
- постоянная индикация перегрева автоматической коробки передач;
- толчки при движении на холодную.
Для точной диагностики требуется считывание ошибки специальным сканером. При отсутствии оборудования можно проверить датчик, заменив его на заведомо исправный. Также следует произвести визуальный осмотр контактов и корпуса на наличие механических повреждений.
Использовать автомобиль с неисправными датчиками автоматической коробки передач запрещено. Помимо потери комфорта от вождения автомобиля, в результате получения ЭБУ недостоверной информации, силовая установка машины может получить серьезные повреждения. Также снижается безопасность автомобиля, так как пробуксовки и рывки во время смены передаточных чисел могут вызвать занос и потерю управления водителем.
Прошёл целый год, как я не писал сюда, столько бензина сжог! За год проехал более 40 000 км. на моей ласточке. Бегает она у меня всё так же замечательно. Без проблем могу ехать 200 км\ч, но обычно 180, не хочу насиловать движок. Всё таки скорость у машины по паспорту 175 максимально.
Но сегодня не об этом. Хочу рассказать, как я ремонтировал датчик переключения режимов АКПП своими силами.Была у меня проблема, не всегда заводилась машина после остановки. Я искал причину этому в сети и до пёр до той информации, что виноват датчик режимов АКПП. Ну конечно лезть в такие дебри лишний раз не хочется, тем более что я нашёл выход, как мне казалось. Если двигатель заводиться не хотел, переводил ручку селектора переключения в положение «НЕЙТРАЛЬ» и в таком случае всё начинало работать. Иногда и как положено на «ПАРКИНГЕ» заводилась.Но одним не прекрасным днём ничего не помогло, двигатель молчал, как труп. Я почему то сразу подумал, что датчик наконец то накрылся. Хотя и надеялся на другое, датчик на АКПП это по моему что то очень дорогое и дефицитное. Особенно 25 летней давности.В общем не помню уже, как добрался до дома, точно помню, что сам доехал. А может она у меня уже дома и не завелась. Не в этом суть. Поискал в сети по датчику информацию, ничего не нашёл.
Ни купить, ни починить. Хотя по ремонту что то было, но без фоток и от других машин.Думаю что терять мне нечего, решил снять и посмотретьНа фото стрелкой отмечен болт, который крепит тягу от селектора АКПП к датчику. Там у меня был люфт, потому что видимо стояла не металлическая втулка, которая рассохлась и выпала. А вместо болта стояла заклёпка диаметром 8мм. и убрать её не представлялось возможным.Кстати только что вспомнил, машину я чинил на работе, а с датчиком на ремонт ездил домой. Так вот что бы устранить люфт пришлось сначала снять гайку, которая видна сверху на датчике. Она держит планку на болту к тяге селектора. Далее маленьким напильником минут сорок спиливал низ у заклёпки, там где меньше металла. УФ!!! Как граф Монте Кристо стремился к свободе, так и я был полон решимости: «Доделать или умереть!»Заклёпка спилина, снят аккумулятор, от соеденены прикипевшие разъёмы на кабеле от датчика. Пришлось попотеть! Теперь понятно, почему за ремонт старой машины берут больше денег))) И с датчиком и светлой надеждой я направился домой.
Особенности получения данных о положении селекторов в некоторых моделях автомобилей
Высокой ремонтопригодностью обладает контактная группа в Опель Омега. Обусловлено это большой толщиной ламелей. Дорожки выполнены с покрытием, хорошо противостоящим окислениям. Чрезмерный механический износ также является редким явлением на Омеге.
Владельцы Дэу Магнус могут столкнуться с заклиниванием датчика. Вызвано это хрупким пластиком, из которого выполнен селектор. Склеивать деталь не имеет смысла, так как неисправность в таком случае повторится очень скоро. Контакты Магнуса выполнены недостаточно качественно, поэтому часто отрываются и сильно подвержены окислению.
Датчики Mercedes Benz отличаются завидной надежностью. При появлении первых симптомов некорректной работы измерителя, необходимо разобрать контактную группу и прочистить бензином с последующей продувкой. Дорожки выполнены из прочного сплава, который коррозирует в крайне редких случаях.
Обрыв контактов возможен лишь при существенном воздействии извне.
Ауди А8 имеет ряд характерных проблем с определением положения селектора:
- нет индикации заднего хода, несмотря на то, что автомобиль нормально едет;
- все положения рычага горят одновременно;
- машина не реагирует на воздействие на селектор;
- при движении временами пропадает индикация передачи.
Главной проблемой Мазд является потеря герметичности и попадание влаги внутрь корпуса. При этом обычно перестает отображаться лишь одно из положений. Также возможен вариант с зависанием датчика в одном из положений. Наиболее часто это режимы «D» и «S». Большинство поломок датчика устраняется его чисткой. Необходимо проверить правильность монтажа измерителя путем переключения передач из салона машины и прозвонки соответствующих цепей.
Каковы симптомы неисправности электромагнитного клапана переключения передач?
Автомобили с автоматической коробкой передач сильно зависят от электромагнитных клапанов переключения передач.
Это неотъемлемая часть автомобиля, обеспечивающая бесперебойную работу автомобиля. Таким образом, если какой-либо из соленоидов изнашивается, вам суждено столкнуться с нежелательными проблемами при переключении передач и могут быть залиты предупреждающими знаками на приборной панели.
Автоматическая коробка передач не будет работать в оптимальном режиме, если какой-либо из соленоидов изношен. Итак, как диагностировать неисправный соленоид? Каковы симптомы выхода из строя соленоида переключения ? Знание ответов на эти вопросы позволит вам заранее предотвратить любые сбои при передаче.
Мы записали некоторые общие симптомы, которые позволят вам узнать, неисправны соленоиды или нет.
Что такое соленоид переключения передач?
Соленоиды представляют собой небольшие электрогидравлические клапаны, отвечающие за управление трансмиссионными жидкостями в камере трансмиссии. В автомобиле с автоматической коробкой передач соленоиды переключения передач играют жизненно важную роль в обеспечении плавного переключения передач автомобиля.
Эти маленькие клапаны открываются, когда он получает электрические сигналы для управления жидкостями в системе трансмиссии. Сигналы поступают от коробки передач, двигателей и датчиков. Что происходит, так это позволяет трансмиссии запускаться, когда вы увеличиваете скорость своего автомобиля.
Когда процесс реакции замедляется, это когда он начинает мешать системе переключения передач автомобиля, пробуксовывая ее или терпя неудачу.
Признаки плохого переключения соленоида
Когда соленоид выходит из строя или начинает давать пропуски зажигания, вы можете получить подсказку по характеристикам вашего автомобиля. Распространенным признаком неисправного соленоида является тусклое переключение передач вашего автомобиля.
Иногда вы будете уведомлены с помощью индикаторов на приборной панели, а иногда ваш автомобиль может переходить в аварийный режим. Мы здесь, чтобы разрушить некоторые вероятные подозрения на плохой соленоид переключения передач.
- Световой индикатор проверки двигателя или индикатор коробки передач
Это первое, что загорается, когда соленоид не работает должным образом.
Не только проблемы с соленоидом, если автомобиль обнаружит какую-либо неисправность трансмиссии, он также должен указать вам, включив свет.
Когда горит индикатор неисправности, это означает, что автоматическая компьютерная система вашего автомобиля обнаружила неисправность в системе. Когда вы увидите, как загорается лампочка, вы должны немедленно искать решение, потому что если вы оставите его слишком долго, это, безусловно, перегреет каталитический нейтрализатор, что усугубит вашу дилемму.
В настоящее время большинство новых моделей автомобилей оснащены собственной сигнальной лампой трансмиссии, которая мигает при возникновении какой-либо проблемы с системой трансмиссии. Свет предлагает код неисправности, и если вы посмотрите на модуль трансмиссии, это может указывать на повреждение соленоида.
Декодирование модулей управления коробкой передач может быть сложной задачей, поэтому вам нужны лучшие считыватели автомобильных кодов, которые упростят задачу.
- Задержка переключения передач
Как вы знаете, соленоиды являются ключом к плавному переключению передач.
Так что, если сама передача не переключается должным образом? Ну, у тебя может быть заминка, с которой нужно справиться. Это в основном распознается, когда вы ускоряетесь или замедляетесь и наблюдаете внезапную тряску внутри вашего автомобиля или неустойчивое поведение в системе передач вашего автомобиля.
- Заклинившая передача не переключается из нейтрального положения
Всякий раз, когда отсутствует электрический сигнал внутри соленоида, это замедляет работу соленоида переключения, поэтому переключение передач также будет ограничено вниз, что может привести к при абсурдном поведении коробки вроде как она не позволит вам переключиться с нейтрали на следующую здорово.
- Жесткое переключение
Когда для переключения с одной передачи на другую приходится прикладывать большее усилие, чем обычно, это указывает на то, что один или два гидравлических клапана сталкиваются с некоторыми трудностями.
Когда переключение становится слишком трудным для ваших рук, это может быть признаком возможного повреждения клапана.
- Проблема с переключением на пониженную передачу
Увеличивается ли скорость вашего автомобиля, когда вы пытаетесь включить пониженную передачу? Этого не должно происходить, и если что-то подобное происходит, то это указывает на ошибку работы соленоида. Когда вы замедляете свой автомобиль, а трансмиссия не позволяет вам переключиться на более низкую передачу, у вас сломался один или несколько соленоидов.
- Неравномерное переключение передач
Всякий раз, когда вы пытаетесь переключить передачу во время движения и наблюдаете пропуск передачи, это является прямым признаком повреждения соленоида. Всякий раз, когда вы пытаетесь включить определенную передачу, а трансмиссия переключает ее на другую передачу вместо той, которую вы включили, у вас серьезные проблемы.
Каждый режим передачи содержит несколько соленоидов, и если какой-либо из клапанов поврежден, они могут привести к тому, что передача перейдет к другой сетке, а не к передаче, которую вы только что применили.
- Задержки и проскальзывания передач
Всякий раз, когда вы чувствуете, что при переключении не хватает плавности, вы должны знать, что соленоид не получает достаточного электрического сигнала, что приводит к неправильному переключению передач.
Распространенным примером является проскальзывание передач во время смены, и может быть неудобно переключаться с одной передачи на другую. Время переключения передач также необходимо учитывать. Если применяемая вами смена занимает слишком много времени и имеет отсроченное перемещение, то, вероятно, гидравлические клапаны выходят из строя.
- Аварийный режим
Это функция по умолчанию в большинстве автомобилей, которая не позволяет некоторые основные переключения передач, например, в большинстве случаев она не позволяет включить третью передачу.
Почему это происходит? Это происходит для защиты вашего автомобиля. Производители ввели аварийный режим, чтобы защитить производительность вашего автомобиля и сохранить трансмиссию, чтобы избежать возможных аварий.
Всякий раз, когда срабатывает аварийный режим, рекомендуется немедленно припарковать машину. Это может поставить под угрозу безопасность двигателя вашего автомобиля и вождения.
Режим Limp снижает скорость, и здесь вам не разрешат разогнать автомобиль, так как доступных переключений передач будет не так много из-за ограничений авто для защиты автомобиля.
Что делать, если вы обнаружите проблемы с соленоидом?
Устранение проблем с соленоидами может быть чрезвычайно сложным для обычного водителя автомобиля, и если вы новичок, это не для вас. Требуется много сложной работы, чтобы заставить его снова работать. Итак, если вы столкнулись с какой-либо из 8 проблем, о которых мы упоминали выше, вам лучше поторопиться к профессиональному механику или в гараж, чтобы решить сложные проблемы.
Регулярные осмотры автомобиля помогут избежать проблем с коробкой передач. Позвольте наметанному глазу сделать за вас тяжелую работу и подсказать, требуется ли автомобилю ремонт соленоида или его полная замена.
Если вы хотите узнать, как заменить соленоиды или их можно восстановить с нуля, перейдите по следующей ссылке.
Сколько стоит замена соленоида переключения передач?
Это зависит от того, какая у вас модель автомобиля, а также от используемой соленоидной передачи. Диапазон может варьироваться от 100 до 700 долларов, включая все остальные необходимые компоненты (фильтры, жидкости и т. д.) и плату за обслуживание.
В целом замена одного соленоида может стоить от 50 до 150 долларов, в зависимости от вашего автомобиля. Полный пакет соленоидов переключения передач может стоить около 700 долларов. Поскольку соленоиды размещаются внутри корпуса клапана, также необходимо учитывать стоимость удаления клапана, которая может составлять от 500 до 1000 долларов.
Часто задаваемые вопросы
- Где расположены соленоиды переключения передач?
Соленоиды размещены внутри гидроблока камеры трансмиссии. Чтобы добраться до соленоидов, вам, возможно, придется сначала заменить корпус клапана. В некоторых автомобилях соленоиды переключения передач видны снаружи, и гидроблок снимать не нужно.
- Имеются ли в механических коробках передач соленоиды?
В большинстве автомобилей с механической коробкой передач соленоиды отсутствуют. В то время как система автоматической трансмиссии включает в себя множество соленоидов, которые помогают трансмиссионной жидкости течь равномерно, делая возможным переключение передач. Вы должны проверить коды передачи.
- Какие предупреждения о неисправном соленоиде?
В этой статье мы уже обсуждали симптомы потенциальной неисправности соленоида, ознакомьтесь с 8 причинами выше.
Основными предупреждениями являются, как таковые, задержка или неустойчивое переключение передач, автомобиль набирает обороты при торможении, застрявшая передача и сигнальные лампочки на приборной панели.
- Какие существуют типы соленоидов?
Доступны три типа соленоидов: соленоид блокировки, соленоид коробки передач и соленоид переключения передач.
Окончательный вердикт
Независимо от того, на какой машине вы ездите, если вам не повезет, у вас могут возникнуть проблемы с коробкой передач. В основном это происходит из-за ужасных соленоидов переключения передач в клапане коробки передач.
Большинство людей полагаются на индикаторы приборной панели, чтобы сигнализировать о них, но есть много других способов определить, хороши ли соленоиды или нет. Все, что вам нужно сделать, это знать сигналы, которые машина дает вам. Так Каковы симптомы выхода из строя соленоида переключения передач ?
Вы можете отметить его характеристиками вашего автомобиля.
Мы выделили потенциальные симптомы, чтобы выявить проблемные соленоиды.
В следующий раз, когда вы столкнетесь с какой-либо из проблем, упомянутых в этой статье, вам лучше обратиться к профессиональному механику, чтобы он починил ее. Не приступайте к выполнению этой задачи самостоятельно, она очень сложна и требует опытных рук для плавного повторного запуска зубчатой системы.
Соленоиды — Пригородные трансмиссии | Лорел, MD
(240) 841-0370 ОСНОВНЫЕ БРЕНДЫ И ПРОБЛЕМЫ КОРОБКИ ПЕРЕДАЧ Коды неисправностей соленоида переключения автоматической коробки передач Индикаторы неисправности автоматической коробки передач могут быть автономными или общими с лампой двигателя. Некоторые автомобили имеют индикатор OD (перегрузки), который может мигать. Когда индикатор горит, это означает, что компьютер обнаружил проблему и установил диагностический код неисправности, который можно прочитать с помощью диагностического сканера.
Диагностические коды неисправностей можно установить одним из трех способов. Первый — это постоянный код, который предупреждает оператора световым индикатором, а также может переводить передачу в отказоустойчивый режим, если это код передачи. Этот код остается установленным, даже если автомобиль выключен и перезапущен. Второй аналогичен первому, но сбрасывается при перезапуске автомобиля. На некоторых автомобилях история кода хранится в ECM. Мы используем общий термин TCM, но некоторые используют термин ECM, компьютер, контроллер и т. д. Наконец, некоторые коды не включают световой индикатор и часто сбрасываются при перезапуске автомобиля. При доставке легкового или грузового автомобиля в мастерскую из-за постоянного или прерывистого индикатора кода неисправности автоматической коробки передач вам следует подумать о том, чтобы позвонить заранее, а затем оставить автомобиль на ходу в магазине, пока он не будет проверен механиком. Это предотвратит риск сброса кода и вызовет трудности в диагностике.
Существуют разные категории кодов неисправностей АКПП. Некоторые из них кратки и могут поставить немедленный и точный диагноз; другие могут быть расплывчатыми или полностью вводящими в заблуждение. Любой код неисправности может быть в первую очередь классифицирован как неисправность цепи или нет. Те, которые не являются, могут быть дополнительно классифицированы как ошибки передаточного числа или коды ошибок переключения / производительности.
Коды неисправности электрической цепи Коды неисправности электрической цепи устанавливаются, когда процессор управления коробкой передач в TCM или ECM определяет падение напряжения в цепи, которое выходит за пределы допустимого диапазона. Обычно это указывает на обрыв или короткое замыкание либо в конкретном электрическом компоненте, либо в соответствующей проводке, замыкающей цепь. Коды цепей обычно идентифицируют неисправный компонент по имени, что упрощает диагностику. Могут быть затронуты соленоиды переключения автоматической коробки передач, датчики скорости и датчики положения рычага переключения передач.
Плохое соединение жгута проводов и неправильное заземление кузова иногда являются виновниками, а в некоторых редких случаях электрическая проблема может заключаться в самом модуле управления автоматической коробкой передач. Если код электрической неисправности установлен вскоре после серьезного механического или кузовного ремонта, маловероятно, что это внутренний электронный компонент автоматической коробки передач, поэтому в первую очередь следует проверить другие области.
Обороты двигателя, трансмиссии и ведущего моста постоянно контролируются модулями управления с помощью датчиков скорости. Датчики скорости обычно состоят из катушки тонкой проволоки с сотнями витков, намотанных на металлический или магнитный сердечник, закрепленный в пластиковом корпусе. Катушка реагирует на изменение индуктивного сопротивления движением мимо нее металлических зубцов, расположенных на вращающихся деталях двигателя и трансмиссии.
Хотя датчики скорости не имеют движущихся частей, они обычно выходят из строя из-за некачественных методов производства. Неисправный датчик скорости обычно вызывает ошибку цепи, но также может вызвать ошибку передаточного числа автоматической коробки передач, особенно если он загрязнен металлическими частицами, которые прилипают к металлическому или магнитному сердечнику датчика.
Код ошибки ошибки передаточного числа автоматической коробки передач также может быть вызван проскальзыванием или поломкой компонентов внутри трансмиссии. Эти коды генерируются, когда соотношение между входной и выходной скоростями трансмиссии не соответствует текущей заданной передаче. Коды ошибок передаточного числа обычно идентифицируют конкретную неисправную передачу и могут сопровождаться кодами ошибок работы соленоида переключения автоматической коробки передач. Коды производительности устанавливаются, когда компьютер отправляет команду, например, на переключение на 2-3 передачи, но трансмиссия не отвечает должным образом.
Любой код соленоида, который не является ошибкой схемы, скорее всего, будет ошибкой производительности или неисправности.
Соленоид трансмиссии — это электромеханическое устройство, которое регулирует поток трансмиссионной жидкости через гидравлические контуры внутри трансмиссии. Зная это, большинство предположило бы, что ошибка производительности означает, что есть проблема с механической работой соленоида, но очень часто это не так. Проблемы с любым компонентом трансмиссии, который отрицательно влияет на срабатывание пакета или ленты сцепления, могут вернуть код производительности соленоида, включая корпус клапана, уплотнительные кольца, насос и резиновые уплотнения. По этой причине коды производительности соленоидов не следует принимать за чистую монету. Лучший инструмент для диагностики кодов соленоидов — это знания и опыт. Опытный специалист по трансмиссии знает, какие соленоиды выходят из строя чаще, а какие редко.
Что такое соленоид коробки передач? (с картинками)
`;
Эндрю Бургер
Соленоид коробки передач представляет собой электромеханический клапан, который регулирует подачу трансмиссионной жидкости в автоматическую коробку передач и через нее.
Электромагнитный клапан, такой как соленоид трансмиссии, обычно состоит из девяти частей: корпус клапана, впускной порт, выпускной порт, корпус электромагнитной катушки, обмотка катушки, подводящие провода, плунжер или поршень, пружина и отверстие. . Корпус соленоида обычно имеет цилиндрическую форму, изготовлен из стали с металлическим покрытием и полый внутри. Катушка соленоида представляет собой эмалированный провод, намотанный на проводящий ферромагнитный материал, такой как сталь или железо. Катушка и сердечник имеют форму полого цилиндра, внутри которого находится плунжер. Отверстие — это место соединения впускного и выпускного отверстий, через которое проходит трансмиссионная жидкость.
Действуя против силы пружины, плунжер управляет открытием и закрытием отверстия. Движение плунжера контролируется магнитным полем и величиной тока, протекающего через электромагнитный клапан.
