Старлайн инструкция по эксплуатации автозапуск: Сигнализация StarLine с автозапуском, инструкция по эксплуатации

инструкция по эксплуатации брелка, сигнализация с автозапуском, отзывы

Содержание

1. Технические характеристики
2. Комплектация
3. Функции
4. Преимущества и недостатки
5. Как установить
6. Инструкция по эксплуатации
7. Обозначение кнопок и значков на брелке
8. Настройка брелка
9. Настройка автозапуска

Охранный комплекс Старлайн А95 комплектуется коммуникатором с вертикальным дисплеем инверсного типа, для управления может использоваться сотовый телефон. Оборудование поддерживает опрос состояния смартфоном, на дисплее отображаются найденные ошибки. Также владелец может получить информацию о текущем пробеге транспортного средства и остатке топлива в баке.

Технические характеристики

Технические параметры Starline A95:

• частотный диапазон приемопередающего блока — 433,05-434,79 МГц;
• дистанция передачи команд коммуникатором — до 800 м;
• расстояние приема сигналов обратной связи от машины — до 2000 м;
• рабочий радиус вспомогательного пульта — не более 15 м;
• тип сенсора удара — 3-осевой акселерометр с возможностью фиксации изменения угла наклона автомобиля;
• температурный диапазон эксплуатации — -50…+85°С;
• потребляемый ток (при активной охране) — до 15 мА;
• напряжение питания — от 9 до 18 В.

Комплектация

Набор охранного комплекса А95 состоит из элементов:

• головной блок, оборудованный релейным модулем;
• коммуникатор;
• дополнительный пульт;
• приемник и передатчик сигналов с интегрированным сенсором удара;
• переключатель режимов программирования;
• контрольный диод;
• дополнительные реле и переключатели;
• комплект соединительных жгутов;
• инструкция по настройке и монтажу;
• дополнительная печатная продукция.

Функции

Основные функции сигнализации А95 с автозапуском:

• режим тревоги с подачей сигналов внешними лампами и сиреной;
• передача информационного сообщения на коммуникатор;
• управление режимами охраны без звуковых уведомлений;
• охрана машины с отключенной сиреной;
• возможна защита автомобиля с включенным мотором;
• аварийный алгоритм управления без пульта;
• контроль параметров и управление при помощи смартфона;
• защита от случайного выключения;
• сохранение блокировок двигателя при отключении питания;
• отображение неисправных зон охраны на табло;
• сохранение истории срабатываний;
• дистанционное управление сенсором удара;
• управление автономными устройствами для прогрева мотора;
• поддержка дистанционного пуска
• программируемый автоматический прогрев двигателя;
• просмотр температуры в салоне и напряжения бортовой сети на дисплее.

Преимущества и недостатки

Преимущества охранного комплекса, отмеченные владельцами в отзывах:

• предусмотрен автоматический запуск;
• возможность расширения комплекса дополнительными блоками;
• радиус действия пультов;
• защищенный канал управления;

Недостатки оборудования:

• быстрый разряд элементов питания;
• высокая стоимость дополнительных блоков и пультов;
• на рынке встречаются подделки, внешне имитирующие оригинальную продукцию Starline;
• рекомендуется монтировать и настраивать оборудование в специализированных мастерских.

Как установить

Рекомендации по монтажу оборудования Starline A95, приведенные в инструкции:

1. Головной блок, оборудованный пластиковым корпусом, устанавливается за комбинацией приборов или в ином скрытом месте. Поскольку кожух устройства не герметичен, то запрещается монтировать узел в моторном отсеке или в точках скопления конденсата. От корректности расположения блока зависит точность измерения температуры в салоне.
2. Приемопередающий блок выносится на верхнюю часть стекла, допускается скрытное размещение под панелью приборов. Встроенный акселерометр настраивается при помощи коммуникатора.
3. Контрольный диод крепится в предварительно просверленном отверстии в крышке приборной панели. Допускается разместить элемент на облицовке стойки или обшивке двери.
4. Сирена и сенсор температуры выносятся в моторный отсек. Датчик крепится на картере двигателя или патрубках системы охлаждения. Запрещается располагать элементы вблизи выхлопного коллектора или нейтрализатора отработавших газов. Рупор сирены наклоняется вниз для стока конденсата, устройство должно быть недоступным со стороны колесных арок или днища автомобиля.
5. Для коммутации устройств используются штатные жгуты, соединительные колодки имеют различную конфигурацию и цвет материала, что упрощает процедуру подключения. Разводка кабелей приведена в инструкции по эксплуатации, в ходе выполнения работ учитываются конструктивные особенности автомобиля.

Инструкция по эксплуатации

Инструкция по эксплуатации брелока входит в состав документации. Владелец настраивает текущее время и дату, предусмотрен регулируемый будильник, корректируется способ оповещения (зуммером или вибрацией). Дополнительно корректируется алгоритм работы подсветки и тон звуковых уведомлений.

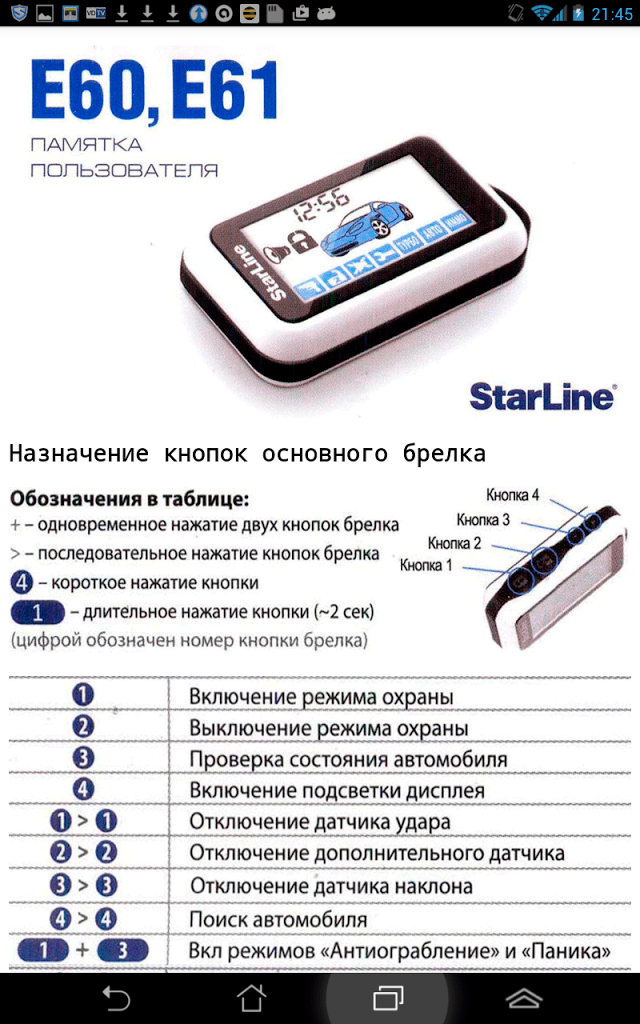

Обозначение кнопок и значков на брелке

Охранные комплексы Старлайн 5 поколения комплектуются коммуникаторами с вертикальным дисплеем. Для изделий различных серий используются корпуса, отличающиеся внешним обликом. Пульты имеют по 4 клавиши, смонтированные на правой торцевой кромке. Основная кнопка имеет круглую конфигурацию, на дополнительных клавишах предусмотрены пояснительные значки (в виде треугольников и окружности). Возможные сочетания нажатий кнопок и активируемые функции приведены в инструкции. Резервный пульт имеет унифицированную конфигурацию, оборудован 3 клавишами.

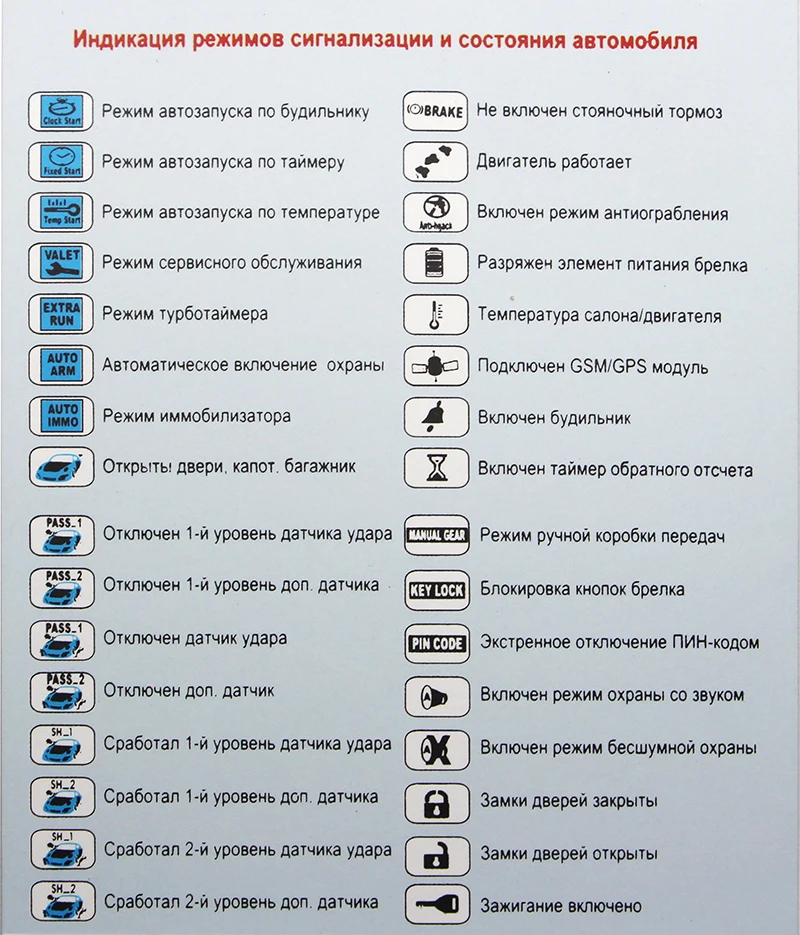

На вертикальном дисплее расположен ряд иконок, предназначенных для автоматического пуска мотора. Выше размещается пиктограмма в виде фронтальной проекции автомобиля, позволяющая отслеживать работу охраняемых зон. Дополнительные поля предназначены для отображения часов, индикатора состояния батареи или сенсора удара. Для улучшения восприятия информации основной фон экрана имеет черный цвет, пиктограммы подсвечиваются диодами синего и белого цветов.

Настройка брелка

Вход в меню настройки производится длительным нажатием на кнопку с обозначением в виде окружности. Затем выполняются короткие нажатия на любую из 4 клавиш, что позволяет перейти к регулировке требуемого параметра.

Корректировка значения производится клавишами с пиктограммами в виде треугольников, на экране включаются пояснительные иконки (в зависимости от типа регулируемого параметра).

Через меню настраивается режим работы коммуникатора Slave (путем активации или выключения функции метки).

Настройка автозапуска

Для использования автоматического пуска мотора требуется предварительное подключение цепей поддержки работы силового агрегата (реализуется при монтаже комплекса). Сигнализация Starline A95 оснащена регулируемым таймером времени прогрева, корректировка параметра производится при программировании. В конструкции изделия применена блокировка, исключающая пуск мотора при активном зажигании, распахнутой крышке капота, воздействии на педаль управления тормозами, при выключенном ручном тормозе и при не выполненной процедуре установки «нейтрали» в коробке.

Для пуска по сигналам будильника производится установка часов и времени срабатывания, для дальнейшей настройки применяется брелок сигналки Старлайн. Владелец выводит курсор на иконку с изображением будильника, а затем нажимает основную кнопку (из красного пластика). На табло отобразится оставшееся до пуска время, дополнительно сработает световая сигнализация на машине. После выполнения пуска и прогрева режим автоматически отключается.

Пользователь автосигнализации А95 или В95 может запрограммировать повторные пуски. Время работы задается путем программирования процессорного блока. Для включения функции выбирается иконка с символом часов, которая остается активной. Автомобиль подает одиночный сигнал светотехникой, на дисплее кратковременно отображается интервал между запусками мотора. Владелец меняет значение интервала короткими нажатиями на клавишу активации охраны. Для сохранения параметра используется длительное воздействие (до сигнала зуммером).

Пуск по температуре активируется иконкой с силуэтом снежинки, время работы настраивается путем программирования блока (по умолчанию установлено 10 минут). На экране отображается пороговое значение температуры, которое регулируется короткими воздействиями на кнопку красного цвета. Запуск по температуре и периодические прогревы не имеют ограничения по сроку, число пусков мотора зависит только от желания владельца и состояния аккумуляторной батареи автомашины.

• Starline A91 отзывы
• Starline A9 инструкция
• Какая автосигнализация с автозапуском лучше
• Pandora или Starline

инструкция по эксплуатации и установке брелка с автозапуском

Инструкция для автосигнализации Старлайн А92 Диалог достаточно подробно описывает технические характеристики устройства и порядок его установки, а также настройки всех функций.

Собственно, особенности монтажа и работы противоугонного комплекса Starline A92 Dialog в первую очередь зависят от комплектации, а также технических характеристик как центрального блока, так и дополнительных датчиков.

Содержание

• 1 Комплектация Старлайн А92
• 2 Функции брелка
• 3 Схема подключения
• 4 Инструкция по установке
• 5 Программирование брелка Старлайн А92
  • 5.1 Как прописать брелок Старлайн А92 самостоятельно
• 6 Как привязать брелок сигнализации к машине
• 7 Настройка сигнализации Старлайн А92 с автозапуском
  • 7. 1 Настройка времени на брелке Старлайн А92
  • 7.2 Как посмотреть температуру двигателя
  • 7.3 Настройка автозакрытия на сигналке Старлайн А92
  • 7.4 Настройка датчика удара StarLine A92
  • 7.5 Отключение режима Валет на сигнализации Старлайн А92
  • 7.6 Отключение режима антиограбления
  • 7.7 Разблокировка брелка Старлайн А92
  • 7.8 Как отключить сигнализацию
  • 7.9 Сброс на заводские настройки
• 8 Инструкция по эксплуатации
• 9 Неисправности и методы их устранения
• 10 Отзывы владельцев

Основные характеристики системы такие:

• рабочая частота в диапазоне от 433,05 до 434,79 мегагерц, благодаря чему обеспечивается лучшая защита от перехвата кодированного сигнала;
• 128-битные ключи шифрования системы «диалог», позволяющие улучшить защиту от код-грабберов;
• метод прыгающих частот, ещё больше усиливающий защиту от взлома шифрования или перехвата сигнала между сигнализацией и пультом управления;
• увеличенная дальность радиуса действия брелка, благодаря наличию 128-канального узкополосного трансивера;
• допустимая температура работы противоугонного комплекса находится в границах от -45 до +85 градусов по Цельсию, что позволяет использовать его в любых климатических зонах;
• необходимая мощность напряжения для питания центрального блока составляет 9-18 мА и увеличивается до значения в 25 мА в случае включения охранного режима;
• пьезоэлектрический датчик удара, способный фиксировать практически любое внешнее воздействие на корпус автомобиля, какой бы силы оно не было;
• старлайновские датчики способны работать с сигнализациями других производителей;
• главный пульт управления оснащён жидкокристаллическим дисплеем, где функции можно выбирать с помощью иконок;
• оснащена CAN модулем;
• функция интеллектуального автозапуска Flex

Стоит отметить, что современные брелки, входящие в комплект поставки устройства, способны передавать команды на расстояние до 800 метров и принимать сигналы от центрального блока, расположенного в двух километрах от них. Радиус дополнительного пульта — 15 м. Как отключить сигнализацию Старлайн А8.

Комплектация Старлайн А92

Приобретая сигнализацию, владелец транспортного средства получает такой набор технических и вспомогательных элементов:

• основной блок устройства с процессором;
• основной брелок в кожаном чехле, оснащённый жк-экраном и способный осуществлять двустороннюю связь;
• второй дополнительный пульт без дисплея и также с двусторонней связью;
• датчик удара на два уровня;
• блок приёма и передачи сигнала с антенной;
• кнопку управления капотом;
• светодиоды для световой сигнализации;
• сервисную кнопку Valet
• датчик температуры мотора;
• все необходимые провода и контакты;
• инструкцию по установке и эксплуатации в виде подробного руководства пользователя;
• памятку пользователя с гарантией.

При этом фишкой противоугонной системы можно назвать возможность подсоединять дополнительные устройства для расширения охранных или сервисных функций. Рекомендации о том, как их подобрать представлены в инструкции. Подробнее с комплектацией можно ознакомиться на фото.

Инструкция к брелку Старлайн А9

Функции брелка

Автомобильная сигнализация Старлайн А92 комплектуется двумя пультами — основным и вспомогательным. Первый из них имеет четыре кнопки, находящиеся на боковой панели и жидкокристаллический монитор, занимающий центральную панель. Благодаря наличию экрана через главный пульт управления осуществляется настройка сервисных функций. На кнопки воздействуют:

• кратковременными нажатиями;
• длительными нажатиями;
• последовательными нажатиями;
• одновременными нажатиями.

Большинством охранных опций управляют краткими воздействиями или комбинацией двух разных кнопок. Курсором экрана управляют с помощью коротких воздействий на клавишу номер три.

Дополнительный брелок не имеет дисплея и его три кнопки находятся на центральной панели. Его используют не только для осуществления охранных функций, а и для дистанционного запуска мотора.



Схема подключения

Подключение сигнализации Старлайн А92 происходит на основании подробной схемы, которую можно найти в руководстве пользователя. Она позволяет узнать правильную распиновку контактов для монтажа системы. В частности, правильно установить такие элементы, как иммобилайзер или датчики удара и концевики дверей.

Инструкция по установке

Установку автосигнализации Старлайн А92 Кан начинают с внимательного изучения руководства пользователя. Этот документ подробно описывает все особенности монтажа системы и настройки её функций. Но, помимо подробной инструкции, рекомендуется соблюдение общих правил, которые одинаковы для всех моделей автомобилей и позволяют своими руками выполнить все процедуры, не прибегая к услугам специалистов.

Процедура установки противоугонного комплекса в общих чертах выглядит так:

• выбирают место для размещения основного блока с процессором — оно должно быть скрытым, но доступным, без воздействия влажности и повышенных температур, например, под приборной панелью;
• крепят блок с применением скотча и саморезов;
• антенну и блок приёма/передачи сигнала крепят на лобовом стекле так, чтобы расстояние до металлических деталей, других датчиков и осветительных приборов составляло не меньше пяти сантиметров, избегая тонировки и солнцезащитных полос;
• монтируют штатную сирену, размещая её под капотом рупором вниз так, чтобы на неё не попадала влага и не слишком воздействовали высокие температуры;
• фиксируют с помощью скотча или металлической стяжки на ровной поверхности датчики удара;
• датчик температуры ДВС монтируют на патрубке системы охлаждения моторного блока или на металлических элементах, находящихся рядом с ним, используя кабельные стяжки и отвёртку М6, избегая при этом близости к выпускному коллектору, поскольку от места сильно зависит точность показаний устройства;
• на приборной панели с помощью скотча ставят светодиодные лампы индикации состояния работы сигналки;
• в скрытом от посторонних глаз, но со свободным доступом от водительского кресла месте, ставят сервисную кнопку Valet;
• устанавливают GSM-модуль в непосредственной близости от приборной панели;
• подключают контакты, следуя принципам распиновки из схемы, напечатанной в инструкции.

Подробнее же о процедуре подключения и настройки можно узнать из инструкции, которая также есть на русском языке в формате pdf.

Программирование брелка Старлайн А92

Настройка пультов у Starline A92 Dialog производится с помощью сервисной кнопки Валет и кнопок каждого из пультов. Для того, чтобы правильно запрограммировать опции, пользуются таблицей с перечнем кодов последних, находящейся внутри инструкции по пользованию комплексом.

Как прописать брелок Старлайн А92 самостоятельно

Для прописки основного или дополнительного пульта А92 с обратной связью лишь требуется выполнить такие команды:

• включить зажигание авто;
• нажать шесть раз сервисную клавишу Valet;
• дождаться четырёхкратного звукового сигнала;
• если брелок основной, то одновременно зажимают первую и вторую кнопки, а если дополнительный — то вторую и третью и ждут звукового сигнала.

Каждый новый пульт прописывают в памяти по такой же процедуре. Всего устройств одновременно может быть прописано четыре. Число сигналов, издаваемых машиной при этом равно номеру пульта управления. Перенастроить брелки можно точно так же.

Как привязать брелок сигнализации к машине

Привязка пульта осуществляется так же, как его прописка в памяти сигнализации.

Настройка сигнализации Старлайн А92 с автозапуском

Завести мотор можно исходя из следующих параметров:

• таймера;
• будильника;
• показаний датчика температуры.

Если транспортное средство оснащено МКПП, то перед настройкой автоматического запуска двигателя, необходимо поставить коробку передач на программную нейтраль в соответствии с указаниями в руководстве пользователя. Что касается авто с автоматом, то их ставят на парковочный режим. Для обеспечения дополнительной безопасности автомобиль ставят на ручной тормоз. Как багажник, так и капот закрывают.

Для того, чтобы мотор авто срабатывал регулярно в определённое время, необходим настроить таймер. Его программирование достаточно простое и подразумевает использование главного брелка:

• посредством третьей клавиши наводят курсор на экране на пиктограмму с изображением часов;
• с помощью третьей кнопки регулируют показатели температуры, выставляя нужное;
• в случае необходимости продления времени тоже кратковременно нажимают на эту клавишу;
• для подтверждения включения функция нажимают на кнопку номер 2.

Отключение опции происходит с помощью последовательного нажатия двух кнопок — сначала длительно на первую, а потом кратковременно на четвёртую. Или же, наводят курсор на иконку с вентилятором и подтверждают выбор второй клавишей.

Таймер будет срабатывать раз в сутки, в выбранное время.

Для того, чтобы включить будильник, позволяющий завести мотор авто в определённое время нужного дня, также с помощью курсора выбирают иконку на которой изображены часы. Войда в настройки времени, посредством третьей клавиши выбирают часы и минуты будильника, после чего подтверждают выбор второй кнопкой. Отключение происходит так же — через пиктограмму на экране пульта управления.

Сигнализация Starline A92 благодаря чувствительности своих датчиков позволяет автоматически заводить двигатель исходя из показателей температуры окружающей среды. Данная функция помогает разогреть ДВС в зимнее время. Система предполагает выбор нужной граничной температуры из четырёх показателей: -5, -10, -15, -20. При этом действуют ограничения на число запусков — не более шести в сутки и с интервалом не меньше часа между каждым.

Для настройки и включения третьей кнопкой наводят курсор на иконку с изображением термометра и подтверждают выбор клавишей 2. Машина ответит светозвуковым сигналом, а экран брелка покажет меню выбора температуры завода, которую необходимо выбрать. Отключают запуск по термометру таким же образом, как и активируют его. Привязка завода к датчику работает до первого неудачного пуска, после чего для применения опции нужна новая настройка.

Настройка времени на брелке Старлайн А92

Правильное время играет важную роль в автоматической прогреве двигателя по таймеру или завершению его работы по турботаймеру. Для настройки часов первым делом входят в меню функций главного пульту управления, для чего нажимают кнопку номер 4 до появления сначала одного мелодичного сигнала, а потом — двух коротких.

После этого начинают мигать показатели времени на экране и можно приступать к установке их правильного значения. Сначала выставляют текущий час, для чего воздействуют на вторую клавишу для его увеличения и на третью — для уменьшения. Посредством краткого нажатия кнопки 4 переходят к установке минут, осуществляющейся точно так же. Долговременным нажатием клавиши 4 подтверждают окончание набора и выход из меню функций.

Подробнее о настройках часов можно узнать из видео.

Как посмотреть температуру двигателя

Проверка показателя на главном пульте управления производится через последовательное кратковременное нажатие первой клавиши.

Настройка автозакрытия на сигналке Старлайн А92

Замки дверей автоматически закрываются при включении охранного режима.

Настройка датчика удара StarLine A92

Регулировка чувствительности датчика удара Старлайн А92 производится последовательным нажатием дважды третьей клавиши на основном пульте управления. Временно отключить тот или иной уровень устройства можно с помощью как кнопок, так и пиктограмм на экране. В первом случае, при активированном охранном режиме, дважды кратковременно нажимают клавишу номер два — в результате дезактивируется первый уровень датчика. Если действие повторить, то отключится и второй уровень.

Альтернативно наводят курсор на пиктограмму с изображением молоточка и нажимают вторую или третью клавиши, что приводит к таким же последствиям, как и процедура выше.

Отключение режима Валет на сигнализации Старлайн А92

Отключение служебного режима Валет в Старлайн А92, как и в других сигнализациях семейства происходит с помощью сервисной кнопки, которая находится в салоне машины. Для этого необходимо включить зажигание автомобиля без запуска мотора и зажать на несколько секунд клавишу Valet. Об успешности действия просигнализирует двойной звук сирены и мигание габаритных фар.

Отключение режима антиограбления

Способ снятия с этой опции зависит от того, как он активирован. В случае, если это произошло с помощью брелка, автовладельцу необходимо вводить персональный код. Делает это он с помощью нажатия сервисной кнопки в салоне нужное число раз.

Если же активация произошла с помощью клавиши Валет, то выключить опцию антиограбления можно и брелком, но только до начала прерывистой блокировки мотора. Чтобы так сделать, дважды нажимают первую кнопку, выжидая между нажатиями секунду. Или же наводят курсор на пиктограмму с изображением рупора и подтверждают выбор кнопкой 2.

Разблокировка брелка Старлайн А92

В целях безопасности автовладельцы время от времени прибегают к блокировке кнопок пульту управления. Чтоб её снять, нужно одновременно нажать первую и четвёртую клавиши.

Как отключить сигнализацию

Для выключения охранного режима сигнализации используют вторую кнопку пульта. Без брелка сигнализацию выключают нажатием сервисной кнопки — число нажатий равно персональному коду.

Сброс на заводские настройки

Возвращение к заводским настройкам у Starline А92 происходит так же, как и в других моделях этого бренда. Чтобы сбросить все опции, при включённом зажигании десять раз нажимают сервисную клавишу, дожидаются звукового сигнала и снова одноразово нажимают на Валет. Для выхода из режима, выключают зажигание и некоторое время ждут.

О блоке сигнализации Starline А91

Инструкция по эксплуатации

Руководство пользователя — наиболее надёжный источник информации о комплектации, монтаже и настройках автомобильной сигнализации Starline А92. С его помощью можно не только узнать, как пользоваться устройством, но и пошагово его установить своими руками. В нём подробно рассказывается об особенностях управления основным брелоком с 4 кнопками, который заменил старую модель с 3 клавишами. Инструкцию можно как читать онлайн, так и скачать в формате pdf.

Читать инструкцию Starline A92 Can.
Инструкция Starline A92 Dialog.

Неисправности и методы их устранения

Как и случае с любой техникой, противоугонная система Старлайн А92 подвержена поломкам и появлению неисправностей, причины которых могут быть самыми разными. Чаще всего для исправления функций сигнализации достаточно внимательно прочитать идущее в комплекте руководство пользователя и перенастроить комплекс в соответствии с рекомендациями. Если это не помогло, то необходимо искать иные причины появления нежелательных симптомов в работе устройства.

Так, если сигнализация не реагирует на сигналы от брелков, а последние не видят систему, то с большой вероятностью автовладелец столкнулся с появление сильных помех. Для устранения необходимо развести провода, способные создавать радиопомехи или поместить в другое место антенну.

Когда устройство не закрывает и не открывает двери, большая вероятность поломки концевых выключателей или плохой работы контактов. Та же причина может крыться за ситуацией, когда пульт постоянно показывает замок открыт или закрыт, хотя это не так. Сломанные концевики — причина не моргающих поворотников.

Если не работает сам брелок и причина не в элементе питания, вероятно придётся его разобрать и проверить целостность всех элементов конструкции.

Какие кнопки используются для автозапуска с брелка Starline А91

Если же постоянно горит ошибка багажника, то проблема может крыться в неправильной установке датчиков.

Отзывы владельцев

Виталий, 33 года:

Установил на свою Ладу Starline A92 Dialog и могу подтвердить — это лучшая бюджетная сигналка, из тех, что у меня были. Очень доволен.

Антон, 30 лет:

Сигнализацию выбирал, честно скажу, долго. Колебался между разными старлайновскими моделями. Но в итоге положил глаз на А92 и не прогадал. Не без проблем, но все они мелкие.

Оставить отзыв



STARLINE E96BT СХЕМА ПОДКЛЮЧЕНИЯ Pdf Скачать

E96

BT

Антенна Bluetooth

Рекомендации по размещению

Основной блок должен быть установлен на расстоянии не менее 10

см, во избежание износа металлических поверхностей

качество приема антенн Bluetooth и 868 МГц

X1

X2

X3

X4

X5

USB-разъем

Антенна 868 МГц

Для удобной настройки, диагностики и обновления программного обеспечения используйте программу

StarLine Master

help.starline.ru/slm

доступна для скачивания на сайте пластиковая карта.

Разработчик и производитель ООО «СтарЛайн» оставляет за собой право вносить технические

усовершенствования, не показанные на данной схеме.

Информация об обновлениях, актуальных версиях инструкций по эксплуатации и установке доступна на

www. starline.ru

на сайте

в разделе «Каталог». Схемы установки на различные модели автомобилей

доступны на сайте

install.starline.ru

Общие условия установки

Комплекс предназначен для установки на автомобили с напряжением бортовой сети 12В.

Перед установкой комплекса убедиться в исправности цепей электрооборудования автомобиля, к которому подключен комплекс

, а также в отсутствии индикации неисправности завода-изготовителя автомобиля

оборудование.

Монтаж комплекса производить в соответствии со схемой подключения.

В первую очередь необходимо подключить «земляной» провод комплекса к массе шасси.

Электропроводка должна быть выполнена как можно дальше от источников электрических помех: катушек зажигания, высоковольтных проводов и др.

Обратите внимание на то, чтобы провода не соприкасались с подвижными частями конструкции автомобиля —

педали, рулевые тяги и т. д.

Подача питания на компоненты комплекса допускается только после завершения монтажа.

Не устанавливайте датчик температуры двигателя рядом с выпускным коллектором, так как это может привести к перегреву датчика

и неисправности.

Комплексный монтаж должен производиться только специально обученными квалифицированными монтажниками.

При настройке комплекса задаваемые параметры не должны противоречить требованиям автомобиля

9Руководство 0002.

E96

E66

E66

BT

,

,

,

x1

Другое возможное соединение

Сервисная кнопка с светодиодом

. Опции доступны на

.

После завершения установки комплекса обязательно на

установить текущие дату и время с пульта (см. краткое руководство пользователя

).

программа,

x2

Диаграмма подключения для Starline R4 Code Relay

Блокировка капота

RED

Блок питания

Black

Black-White

Статус безопасности (200 мА) (-)

Yellow White

Выход имитации открытия двери (200 мА) (–)

черно-красный

Блокировка двигателя (200 мА) (–)

зелено-желтый

Выход функции «Комфорт» (200 мА) (–)

серый -черный

Вход контроля работы двигателя

желтый

Вход зажигания (+)

Pink

Управление модулем модуля (200 мА) (—)

Blue-Red

Вход парковочного тормоза (-)

или

Желто-оран.

Выход управления кодовым реле StarLine R4 (200 мА) (–)

оранжево-белый

Вход концевого выключателя багажника (–)

серый

Выход управления звуковым сигналом (2 А) (+)

оранжево-фиолетовый

Вход педали тормоза

желто-черный

Выход отпирания багажника (200 мА) (–)

сине-черный

Вход двери (+/–)

желто-красный

Выход двухступенчатого отпирания двери (200 мА) (–

Orange-Gray

Плотный выключатель глюд (-)

Blue

+12 V

Green

WWW.Starline.Ru

Orange-White

Can-H B

Grey

Lin1

оранжевый

CAN-L B

белый

LIN2

коричневый

CAN-L A

сине-черный

Выход на управление альтернативным световым сигналом (200 мА) (–)

коричнево-белый

CAN-H A 900-3 зеленый

черный Выход на альтернативное управление ЦЗ (200 мА) (–)

бело-черный

StarLine Bus

core bus

оранжевый-черный

Выход управления видеорегистратором (2А) (+)

синий

Выход на аксессуары (200 мА) (–)

черно-желтый

Выход на стартер (200 мА) (–)

желтый

Выход на зажигание 1 (200 мА) (–)

оранжевый

Выход управления встроенной блокировкой стартера (200 мА) (–)

зеленый

Выход на зажигание 2 (200 мА) (–)

красный

Выход +12В (500 мА) (+)

оранжево-серый

НО белый-серый

3

коричневый

НЗ

оранжевый

черный

COM

Черно-желтый

RED

Unlock

Blue

Yellow

Lock

Green

Grey

Выход

для автомобилей с CAN/LIN-BUS Сделайте соединение с помощью цифровой банки/LIN-BUS. , для других автомобилей сделать

аналог связи.

Информация по подключению к CAN/LIN-шине различных автомобилей доступна на сайте

Аккумуляторная батарея

3

10 А

(–)

85

30

87а

87

86

(+)

command

«Open»

(–)

command

85

«Close»

30

87а

Activators

87

86

Подключены в параллельном

(+)

к разъему x1 Желтово-оранжный проволоки

Вход

Предел капота

EXT

Power

GND

EXT

GND

0002 Внешнее блокирующее реле

BAT

Зажигание

IGN

87

85

(+)

(-)

86

30

NC

Common

. .RU

Блокирующая реле

( -)

в наборе

85

30

Common

87

86

NC

(+)

NO

IGNITIT0003

Диаграммы подключения AutoStart для E96

Модуль мощности

к разъему

X2

— Желтый

Провод

Разъем X1

30 A

+ 12 V

. Зажигание 1

Аксессуары

стартер

+12 V

Starline BP-03, BP-05

1 A

+12 V

Вариант 1

или

BP-06

0003

фиолетово-желтый

не используется

+12 В

Вариант 2

Сигнализация StarLine ИТАЛИЯ

АВТОСИГНАЛИЗАЦИЯ

Добавление к списку желаемых номеров

StarLine B9 PRO

StarLine B9 PRO представляет собой модульную систему телематической защиты. трекинг GSM, GPS…

Добавить в список желаний

Добавление к списку желаемых

StarLine AS9 PRO

StarLine AS9 PRO представляет собой модульную систему телематической защиты. tracciamento GSM,…

Добавить в список желаний

Аджунги по списку дей деидери

StarLine S9 V2 PRO

Комплект поставки StarLine S9 V2 PRO имеет интерфейс 2CAN + 4LIN, который гарантирует быструю установку, подключение и безопасность.

Aggiungi по списку желаний

Добавить в список желаемых

StarLine S9 V2

Комплект поставки StarLine S9 V2 до 2CAN + 4LIN Интеграция, которая гарантирует быструю установку Smartazione Wireless TAG, включая автоматическое подключение и подключение Bluetooth. о трамите…

Добавить в список желаний

Добавить в список желаемых

StarLine S9 V2 ECO

Комплект поставки StarLine S9 V2 ECO с двойным интерфейсом 2CAN + 4LIN Автоматическая интеграция с гарантией беспроводной связи и быстрой установкой Bluetooth. in dotazione o…

Добавить в список желаний

Аджунги по списку дей деидери

StarLine E9 V2 PRO

StarLine E9 V2 PRO является комплексной телематической услугой, подтверждающей безопасность автомобиля с автоматическим интеллектуальным кодом, кодом сокращения управления, возможностью авторизации через технологию Bluetooth0Gi.
