Строение акпп: устройство и принцип работы классического автомата

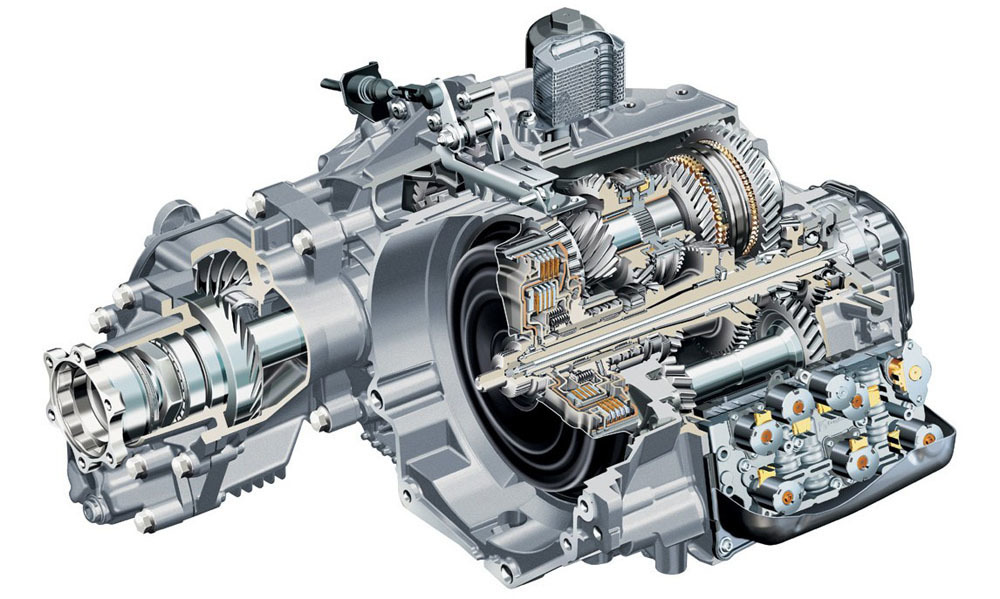

Автоматическая коробка передач, АКПП, коробка автомат – устройство, работа, управление

Автоматическая коробка передач (сокращенное название АКПП, обиходное название – коробка-автомат) является самым распространенным устройством изменения крутящего момента, применяемым в автоматической трансмиссии автомобиля. Традиционно автоматической называют гидромеханическую коробку передач.

Автоматическая коробка передач состоит из гидротрансформатора, механической коробки передач и системы управления. На коробках-автоматах, устанавливаемых на переднеприводные легковые автомобили, в конструкцию включены главная передача и дифференциал.

Гидротрансформатор предназначен для передачи и изменения крутящего момента от двигателя к механической коробке передач, а также уменьшения вибраций. Конструкция гидротрансформатора включает насосное, турбинное и реакторное колеса, блокировочную муфту, муфту свободного хода. Гидротрансформатор помещен в собственный корпус.

Насосное колесо соединено с коленчатым валом двигателя. Турбинное колесо связано с механической коробкой передач. Между насосным и турбинным колесами располагается неподвижное реакторное колесо. Все колеса гидротрансформатора оснащены лопастями определенной формы, между которыми предусмотрены каналы для прохода рабочей жидкости.

Блокировочная муфта служит для блокировки гидротрансформатора в определенных режимах работы автомобиля. Муфта свободного хода (другое название — обгонная муфта) обеспечивает вращение жестко закрепленного реакторного колеса в противоположную сторону.

Все конструктивные элементы гидротрансформатора расположены в корпусе, который заполнен специальной рабочей жидкостью ATF (Automatic Transmissions Fluid).

Работа гидротрансформатора осуществляется по замкнутому циклу. От насосного колеса поток жидкости передается на турбинное колесо, далее на реакторное колесо. За счет конструкции лопастей реактора скорость потока усиливается. Поток направляется на насосное колесо и заставляет его вращаться быстрее, тем самым увеличивается величина крутящего момента.

Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.

С увеличением частоты вращения коленчатого вала двигателя, угловые скорости насосного и турбинного колес выравниваются, а поток жидкости меняет свое направление. При этом срабатывает муфта свободного хода и реакторное колесо начинает вращаться. Гидротрансформатор работает в режиме гидромуфты (передает только крутящий момент).

C дальнейшим ростом скорости происходит блокировка гидротрансформатора, при которой замыкается блокирующая муфта, и передача крутящего момента от двигателя к механической коробке передач происходит напрямую. Гидротрансформатор блокируется практически на всех передачах.

В современных автоматических коробках режим с проскальзывающей муфтой блокировки гидротрансформатора, который предшествует полной блокировке. Режим реализуется при определенных условиях (скорость, нагрузка) во время разгона автомобиля и позволяет снизить расход топлива, обеспечить комфорт при переключении передач.

Механическая коробка передач в составе АКПП служит для ступенчатого изменения крутящего момента, а также обеспечивает движение автомобиля задним ходом. На автоматических коробках, как правило, применяются планетарные редукторы, отличающиеся компактностью и возможностью соосной работы. Механическая коробка передач состоит из нескольких (обычно двух) планетарных редукторов, соединенных последовательно для совместной работы. Объединение планетарных редукторов позволяет обеспечить необходимое число ступеней работы. Современные автоматические коробки выполняются шестиступенчатыми, семиступенчатыми, восьмиступенчатыми (Audi, Bentley, BMW, Chrysler, Jaguar, Lexus) и даже девятиступенчатыми (Mercedes, Land Rover).

Планетарный редуктор в коробке передач состоит из нескольких последовательных планетарных передач, образующих планетарный ряд. Каждая планетарная передача включает солнечную шестерню, сателлиты, коронную шестерню и водило.

Изменение крутящего момента и передача вращения производится при условии блокировки одного или двух элементов планетарного ряда (солнечной шестерни, коронной шестерни, водила). Блокировка коронной шестерни планетарного ряда приводит к увеличению передаточного отношения. Неподвижная солнечная шестерня, наоборот, уменьшает передаточное отношение. Блокировка водило приводит к смене направления вращения.

Блокировку осуществляют соответствующие фрикционные муфты и тормоза (обходное название — фрикционы). Муфта блокирует элементы планетарного ряда между собой. Тормоз удерживает конкретные элементы редуктора за счет соединения с корпусом коробки. В различных конструкциях АКПП используются многодисковые или ленточные тормоза.

Муфты и тормоза замыкаются с помощью гидроцилиндров, которые управляются из распределительного модуля. В конструкции коробки может применяться обгонная муфта, которая удерживает водило от вращения в противоположную сторону.

Таким образом, механизмами переключения передач в автоматической коробке являются фрикционные муфты и тормоза. Работа АКПП заключается в выполнении определенного алгоритма включения и выключения муфт и тормозов.

На современных автоматических коробках передач применяется электронная система управления, которая включает входные датчики, электронный блок управления, распределительный модуль и рычаг селектора.

В системе используются следующие датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора.

Электронный блок управления коробкой передач обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства распределительного модуля. В своей работе электронный блок реализует т.н. программу «нечеткой логики» (fuzzy logic), предусматривающую гибкий алгоритм определения точек перехода на высшую или низшую передачу. Блок управления коробкой передач взаимодействуют с системой управления двигателем.

Распределительный модуль (другое наименование — гидравлический блок) управляет потоками рабочей жидкости и обеспечивает срабатывание фрикционных муфт и тормозов.

Он состоит из электромагнитных клапанов и золотников-распределителей с механическим приводом, соединенных каналами и помещенных в алюминиевый корпус.

Электромагнитные клапаны (не очень корректное обиходное название — соленоиды) используются для управления переключением передач (двухпозиционные клапаны) и регулирования давления жидкости (клапаны с широтно-импульсной модуляцией). Работой электромагнитных клапанов руководит электронный блок управления коробкой передач. Золотники-распределители обеспечивают выбор режимов работы и приводятся в действие от рычага селектора.

Циркуляцию рабочей жидкости в автоматической коробке передач осуществляет шестеренный насос с внутренним зацеплением шестерен или лопастной насос. Насос приводится в действие от ступицы гидротрансформатора. Насос составляет основу гидравлической системы коробки передач, в которую кроме него входит гидравлический блок, гидроцилиндры привода муфт и тормозов, трубопроводы.

Охлаждение рабочей жидкости в АКПП производит соответствующая система. Рабочая жидкость может охлаждаться в охладителе (теплообменнике), включенном в систему охлаждения двигателя. Ряд конструкций коробок имеет отдельный радиатор рабочей жидкости.

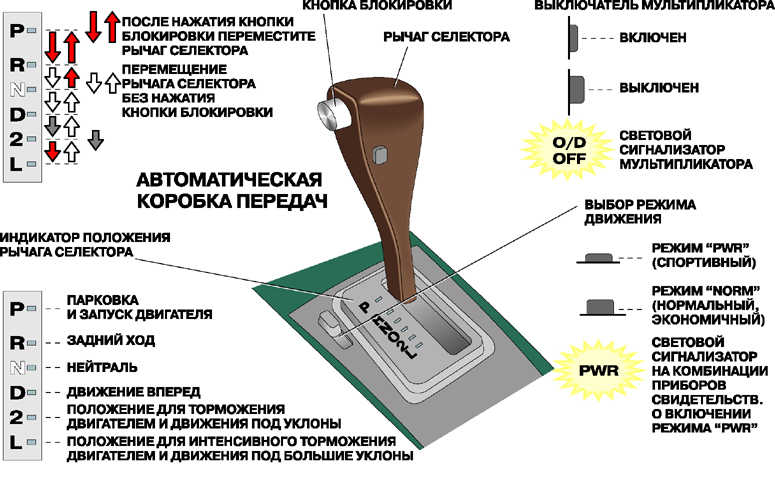

Непосредственное управление АКПП осуществляется рычагом селектора. Выбор нужного режима работы коробки производится перемещением рычага в определенное положение:

• Р – режим парковки;
• R – режим заднего хода;
• N – нейтральный режим;
• D – движение вперед в режиме автоматического переключения передач;
• S – спортивный режим.

На отдельных коробках реализуется т.н. режим «кик-даун» (kick-down), предполагающий резкое ускорение автомобиля путем переключения на пониженную передачу. Необходимость ускорения определяется с помощью датчика положения педали газа.

Некоторые модели автоматических коробок оборудуются функцией ручного переключения передач, т. н. функция Типтроник (Tiptronic).





структура, строение и принцип работы

И в реальной жизни, и в виртуальном пространстве идёт извечный спор между владельцами автомобилей с автоматами и ручными КПП. Этот спор также бесконечен, как и тот, что первично: яйцо или курица. Не вступая в него, мы попробуем просто напросто восполнить определенные пробелы в знаниях тех начинающих автовладельцев, у которых установлена автоматическая коробка передач.

Какая она, коробка «автомат»?

У нас на слуху такие типы АКПП как типтроник и стептроник. Пару слов об этих общепринятых названиях.

Tiptronic – это АКПП имеющая возможность ручного переключения передач. В режиме ручного управления водителем осуществляется ручной выбор передачи путем подталкивания рычага селектора в направлении «+» или «-».

Steptronic – АКПП применяемая в БМВ. Имеет также возможность ручного переключения передач, но скорость переключения увеличена, и сравнима с МКПП. В стептронике рычаг передвигается по положениям P, R, N, и D.

Кроме того здесь имеется положение «M/S» (Manual/Sport), которое в режиме «спорт» удерживает передачу до момента достижения максимального количества оборотов, затем происходит повышение передачи.

Как работает автоматическая коробка передач?

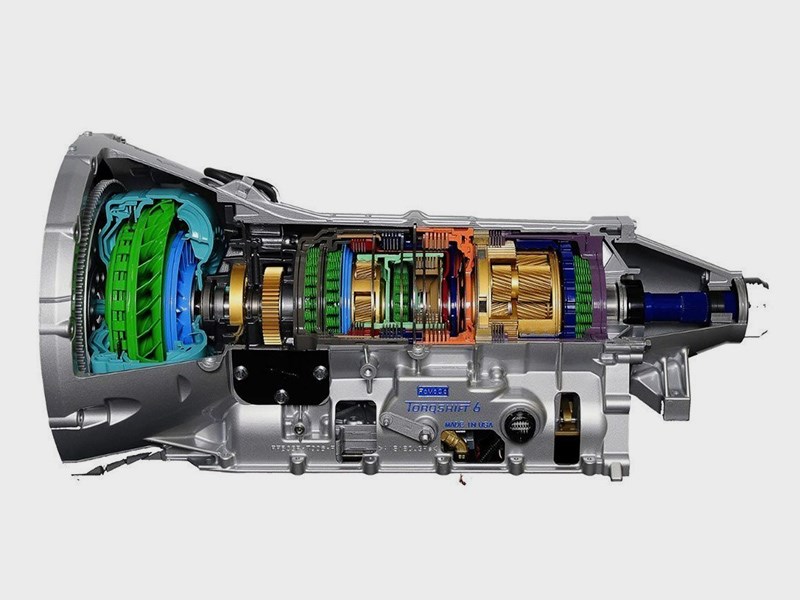

Автоматическая гидромеханическая коробка передач в классическом варианте состоит из планетарных редукторов, гидротрасформатора, обгонных и фрикционных муфт, соединительных барабанов и валов.

Не вдаваясь в дебри, тем более своими руками делать настоятельно не рекомендуется, принцип работы автоматической КПП отличается тем, что переключение передач происходит за счет взаимодействия планетарных механизмов и гидромеханического привода при помощи электронных исполнительных устройств.

Особенности эксплуатации АКПП уже освещались на страницах сайта. Но мы повторимся.

• Коробка – автомат перед началом движения требует тщательного прогрева, особенно в зимнее время.
• Не рекомендуется переводить рычаг селектора на ходу в положения P и R.
• Нет необходимости включать нейтраль при спуске с горы, экономии топлива (как это считается) не будет, а вот проблемы с торможением, могут возникнуть.
• Торможение двигателем осуществляется не на всех режимах. Более подробно об эксплуатации в различных режимах производитель дает инструкции в Руководстве. При всей нашей безалаберности, желательно придерживаться этих инструкций. В первую очередь – это , а во вторую, не последнюю – это стоимость ремонта или полной замены нежного и чувствительного агрегата – АКПП

Ну вот, собственно, можно заводить, прогревать и начинать движение.

Удачи вам, любители своего автомобиля.

Каждый автовладелец знает, что выбор трансмиссии является ключевым фактором, который влияет на динамические показатели автомобиля. Разработчики постоянно пытаются совершенствовать коробки передач, но большинство автолюбителей все же отдают предпочтение МКПП, так как, из-за сложившегося стереотипа, считают, что она более надежная и простая в использовании. Однако причина кроется в другом – большинство людей просто не знакомы с принципом работы автомата, поэтому и опасаются ее.

В сегодняшней статье мы попытаемся максимально подробно и доступно описать принцип работы автоматической трансмиссии.

Что такое АКПП?

АКПП – это основной элемент конструкции трансмиссии автомобиля, главной целью которой является изменение крутящего момента, а также изменения скорости движения. Различают три варианта автоматической трансмиссии:

• Вариатор;
• Гидроавтомат;
• Роботизированная;

Что лучше – механика или автомат?

Как многие уже могли заметить, большинство российских автолюбителей отдают предпочтение МКПП. Одни эксперты считают, что это связано с менталитетом нации, другие – с установленными негативными стереотипами.

Другое дело американцы, 95% которых не представляют себе процесс вождения автомобиля, без наличия автоматической коробки. Но это совсем не удивляет, ведь АКПП была придумана американскими инженерами, которые хотели упростить жизнь водителей.

Такая же ситуация и в Европе. Если 15-20 лет назад все поголовно использовали механику, то уже сейчас она почти вытеснена из рынка.

В России также наблюдается рост популярности автомата, но, как утверждают эксперты и аналитики, россияне не умеют правильно использовать автоматическую коробку. Каждый день в автомастерские обращается масса автолюбителей с неисправностями, основной причиной которых как раз и является неправильная эксплуатация.

Как работает АКПП?

Для того, чтобы принцип работы автоматической трансмиссии стал более понятным, мы условно разобьем ее на три части: механическая, электронная и гидравлическая.

Начнем обсуждение, конечно же, с механической, так как именно данный элемент и переключает передачи.

Гидравлическая часть является неким посредником, который является связующим звеном.

И, наконец, электронная, которая считается мозгом трансмиссии, отвечающим за переключение режимов, а также обратную связь.

Все понимают, что сердцем автомобиля является мотор. Трансмиссия вовсе не претендует на эту роль, ведь ее смело можно называть мозгом автомобиля. Главной целью АКПП считается преобразование КМ мотора в силу, которая создает условия для движения ТС. Немаловажную роль в этом процессе выполняет гидротрансформатор и планетарные передачи.

Гидротрансформатор

По аналогии с МКПП, гидротрансформатор выполняет функции сцепления, а также регулирует КМ, с учетом частоты вращения и продуцируемой мощности двигателя.

Конструкция гидротрансформатора состоит из трех частей:

• Центростремительная турбина;
• Центробежный насос;
• Направляющий аппарат-реактор;

За счет того, что турбина и насос максимально сближены друг с другом, рабочие жидкости находятся в постоянном движении. Именно благодаря этому удается добиться минимальных потерь энергии. К тому же, гидротрансформатор может похвастаться очень компактными размерами.

Стоит отметить, что коленвал напрямую связан с насосным колесом, а коробочный вал – с турбиной. Именно за счет этого, в гидротрансформаторе отсутствует жесткая связь между ведущими и ведомыми элементами. Рабочие жидкости передают энергию от мотора к трансмиссии, которая, в свою очередь, через лопатки насоса передает ее на лопасти турбины.

Гидромуфта

Если говорить о гидромуфте, то ее принцип работы очень похож – она также передает КМ, не влияя на его интенсивность.

Гидротрансформатор оснащен реактором в первую очередь для того, чтобы изменять КМ. По сути, это такое же колесо с лопатками, разве что жестче посаженное и менее маневренное. По нему масло возвращается из турбины в насос. Некоторые особенности имеют лопатки реактора, каналы которых постепенно сужаются. За счет этого скорость движения рабочих жидкостей существенно увеличивается.

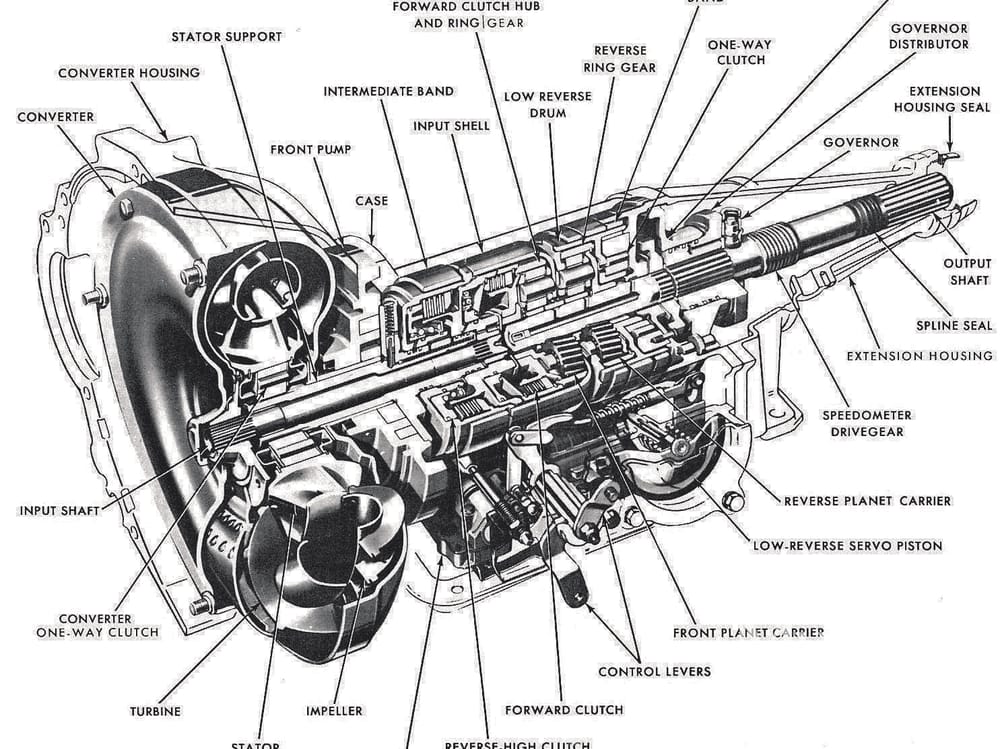

Из чего состоит АКПП?

Гидротрансформатор – взаимодействует со сцеплением, и не контактирует с водителем.

Планетарный ряд – взаимодействует с шестернями в коробке, и при переключении передач изменяет конфигурацию трансмиссии.

Тормозная лента, задний и передний фрикцион – напрямую переключают передачи.

Устройство управления – это узел, который состоит из насоса, клапанной коробки и маслосборника.

Гидроблок – система клапанных каналов, которые контролируют и управляют нагрузкой двигателя.

Гидротрансформатор – предназначен для передачи крутящего момента от силового агрегата до элементов автоматической трансмиссии. Расположен он между коробкой и мотором, и таким образом выполняет функцию сцепления. Он наполнен рабочей жидкостью, которая улавливает и передает усилия двигателя в масляный насос, находящейся непосредственно в коробку.

Что касается масляного насоса, то он уже передает рабочую жидкость в гидротрансформатор, создавая, таким образом, наиболее оптимальное давление в системе. Поэтому, миф о том, что автомобиль с коробкой-автомат можно завести без стартера – чистая ложь.

Шестеренчатый насос получает энергию прямо от двигателя, из чего можно сделать вывод, что при выключенном моторе давление в системе полностью отсутствует, даже если рычаг переключения АКПП находиться не в начальном состоянии. Поэтому, принудительное вращение карданного вала не сможет завести двигатель.

Планетарный ряд – используется зачастую в автоматической трансмиссии, так как считается более современным и технологичным, нежели параллельный вал, используемый в механике.

Части фрикциона – поршень заставляет двигаться чрезмерное давление масла. Сам поршень очень плотно прижимает ведущие элементы к ведомым, заставляя их вращаться как единое целое, и передавать КМ ко втулке. Стоит отметить, что в АКПП находится сразу несколько таких планетарных механизмов.

Фрикционные диски передают КМ непосредственно колесам автомобиля.

Тормозная лента – используется для блокировки элементов планетарного механизма.

Гидроблок – один из наиболее сложных механизмов в АКПП, который называют «мозгами трансмиссии». Стоит отметить, что ремонт данного элемента очень дорогостоящий.

Виды АКПП

Перманентная гонка технического оснащения автомобилей, заставляет разработчиков придумывать все более изощренные технологии и конструкции, для того, чтобы обогнать конкурентов. Стоит отметить, что это положительно сказывается на развитии ходовой части ТС. Одним из наиболее важных открытий, стало изобретение автоматической коробки передач. Она сразу же начала пользоваться невероятно большим спросом, так как заметно упрощает процесс управления. К тому же она весьма простая в эксплуатации и надежная. Аналитики утверждают, что в скором будущем она полностью вытеснит из рынка МКПП.

На сегодняшний день коробка-автомат используется, как в легковых автомобилях, так и грузовиках, в независимости от типа привода.

Известно, что при управлении автомобилем с МКПП, приходится постоянно держать руку на переключателе передач, что значительно снижает концентрацию на дороге. Коробка-автомат практически лишена подобных недостатков.

Основные преимущества коробки-автомат:

• Повышается эффективность управления;
• Более плавный переход между передачами даже на высокой скорости;
• Двигатель не перегружается;
• Передачи можно переключать как вручную, так и в автоматическом режиме;

Современные АКПП, с точки зрение системы контроля и управления, можно разделить на два типа:

• Трансмиссия с гидравлическим устройством;
• Трансмиссия с электронным устройством, или так называемая роботизированная коробка;

Более понятным это должно стать после ознакомления с приведенным ниже примером:

«Представьте себе ситуацию, что автомобиль двигается по ровной дороге и постепенно приближается к крутому подъему. Если какое-то время просто со стороны наблюдать за этой ситуацией, то можно заметить, что после увеличения нагрузки, машина начинает терять скорость, и, следовательно, интенсивность вращения турбины также снижается. Это приводит к тому, что рабочая жидкость начинает противодействовать движению. В таком случае резко возрастает скорость циркуляции, что способствует увеличению КМ до того показателя, при котором возникнет равновесие в системе».

Такой же принцип работы и в момент начала движения автомобиля. Единственное отличие в том, что в данном случае еще задействуется и акселератор. Благодаря ему увеличивается интенсивность оборотов коленвала и насосного колеса, при том, что турбина остается неподвижной, что позволяет двигателю работать в холостом режиме. Стоит отметить, что КМ резко возрастает, и при достижении определенной отметки, гидротрансформатор начинает выполнять функции звена, которое соединяет воедино ведомый и ведущий элементы. Именно все эти моменты, позволяют во время движения значительно уменьшать уровень потребления горючего, и более эффективно проводить торможение двигателем в случае надобности.

Так для чего же тогда подключать АКПП к гидротрансформатору, если тот самостоятельно способен изменять интенсивность КМ?

Вот почему: коэффициент изменения крутящего момента с помощью гидротрансформатора обычно не превышает 2-3.5. Этого мало для полноценной работы автоматической коробки.

В отличие от механической, автоматическая коробка переключает скорости с помощью фрикционных муфт и ленточных тормозов. Система автоматически определяет нужную скорость с учетом скорости движения и усилия на педаль акселератора.

Помимо планетарного механизма и гидротрансформатора, АКПП включает в себя также насос, который смазывает коробку. Охлаждением масла занимается радиатор охлаждения.

Разница между коробкой-автомат у заднеприводных и переднеприводных ТС

Существует ряд отличий между компоновкой АКПП автомобилей с передним и задним приводом. Автоматическая трансмиссия переднеприводных автомобилей более компактная, и имеет отдельное отделение, которое называют – дифференциал.

Во всех других аспектах обе трансмиссии идентичны, как в конструктивном, так и функциональном плане.

Для эффективного выполнения всех функций, коробка автомат имеет следующие элементы: гидротрансформатор, узел контроля и механизм выбора режима движения.

Надеемся, что наша статья стала максимально полезной для вас, и помогла вам разобраться в принципах работы АКПП.

Видео

Оснащение автомобилей автоматической коробкой передач позволило снизить объем нагрузки, возлагаемой на водителя во время движения. Поговорим про устройство автоматической коробки передач АКПП.

Преимущества использования

Применение автоматической трансмиссии исключает необходимость постоянного пользования переключающим рычагом. Изменение скорости выполняется автоматически, в зависимости от нагрузки двигателя, скорости перемещения авто и желаний водителя. По сравнению с ручной коробкой передач, автоматическая трансмиссия имеет следующие преимущества:

• увеличивает комфортность вождения автомобиля за счет освобождения водителя;
• автоматически и плавно производит переключения, согласовывая нагрузку двигателя, скорость движения, степень нажатия на педаль газа;
• предохраняет двигатель и ходовую часть автомобиля от перегрузок;
• допускает ручное и автоматическое переключение скоростей.

Автоматические коробки можно разделить на два типа. Различие заключается в системах управления и контроля за использованием трансмиссии. Для первого типа характерно, что функции управления и контроля выполняются специальным гидравлическим устройством, а во втором типе — электронным устройством. Составные части автоматических трансмиссий обоих типов практически одинаковы.

Существуют некоторые различия в компоновке и устройстве автоматической трансмиссии переднеприводного и заднеприводного автомобиля. Автоматическая трансмиссия для переднеприводных автомобилей более компактна и имеет внутри своего корпуса отделение главной передачи — дифференциал .

Принцип действия всех автоматов одинаков. Чтобы обеспечить движение и выполнения своих функций, автоматическая трансмиссия должна оснащаться следующими узлами: механизмом выбора режима движения, гидротрансформатором, узлом управления и контроля.

Из чего состоит АКПП?

• Гидротрансформатор (1) – соответствует сцеплению в механической коробке , но не требует непосредственного управления со стороны водителя.
• Планетарный ряд (2) — соответствует блоку шестерен в механической коробке передач и служит для изменения передаточного отношения в автоматической трансмиссии при переключении передач.
• Тормозная лента, передний фрикцион, задний фрикцион (3) – компоненты, посредством которых осуществляется переключение передач.
• Устройство управления (4). Этот узел состоит из маслосборника (поддон коробки передач), шестеренчатого насоса и клапанной коробки.

Гидротрансформатор служит для передачи крутящего момента от двигателя к элементам АКПП. Он установлен в промежуточном кожухе, между двигателем и коробкой передач и выполняет функции обычного сцепления. В процессе работы этот узел, наполненный трансмиссионной жидкостью, несет высокие нагрузки и вращается с большой скоростью.

Он не только передает крутящий момент, поглощает и сглаживает вибрации двигателя, но и приводит в действие масляный насос, находящийся в корпусе коробки передач. Масляный насос наполняет трансмиссионной жидкостью гидротрансформатор и создает рабочее давление в системе управления и контроля.

Поэтому неверно мнение, что автомобиль с коробкой «автомат» можно завести принудительно, не используя стартер, а разогнав его. Насос АКПП получает энергию только от двигателя, и если он не работает, то давление в системе управления и контроля не создается, в каком бы положении не находился рычаг выбора режима движения. Следовательно, принудительное вращение карданного вала не обязывает коробку передач работать, а двигатель — вращаться.

Планетарный ряд — в отличие от механической трансмиссии, в которой используются параллельные валы и сцепляющиеся между собой шестерни, в автоматических трансмиссиях в подавляющем большинстве используются планетарные передачи.

В корпусе коробки передач расположены несколько планетарных механизмов, они и обеспечивают необходимые передаточные отношения. А передача крутящего момента от двигателя через планетарные механизмы к колесам происходит с помощью фрикционных дисков, дифференциала и других устройств. Управление всеми этими устройствами осуществляется благодаря трансмиссионной жидкости через систему управления и контроля.

Тормозная лента — устройство, используемое для блокировки элементов планетарного ряда.

Клапанная коробка представляет систему каналов с расположенными клапанами и плунжерами, которые выполняют функции контроля и управления. Это устройство преобразует скорость движения автомобиля, нагрузку двигателя и степень нажатия на педаль газа в гидравлические сигналы. На основе этих сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически изменяются передаточные отношения в коробке передач.

Следует отметить, что гидротрансформатор является заменителем привычного в автомобилях с механической коробкой передач сцепления. Именно поэтому в авто с «автоматом» вместо привычных трех педалей есть только педали тормоза и газа. Для движения достаточно зафиксировать рычаг переключения на «drive» и нажать педаль газа.

В чем заключается самое главное отличие АКПП от МКПП?

В предыдущей статье мы рассмотрели, как устроена механическая коробка переключения передач и выяснили, что переключения передачи происходит при подключении определенной шестерни, а их несколько наборов. Коробка-автомат задействует в своей работе только один набор шестерен для переключения передач, и позволяет это сделать планетарная передача.

Планетарная передача по своим размерам небольшая – как средняя дыня, но она отвечает за передачу всех возможных передаточных чисел, а все остальные части в коробке-автомате только помогают ей успешно справляться с этой сложной задачей. Конструктивно она включает в свой состав солнечные шестерни, вслед за которыми идут сателлиты и коронная шестерня. Они могут фиксироваться в определенном положении, работая на вход или выход – тем самым, определяется передаточное число.

Планетарная передача использует блокировку одних элементов и разблокировку других для переключения передач и состоит всего из одного центрального вала, в то время как МКПП для этого задействует сцепляющиеся между собой шестерни и параллельные валы – в этом преимущество планетарной передачи и автоматической трансмиссии в целом.

Тормозная лента и фрикционы

Благодаря тормозной ленте и фрикционам может выполняться блокировка тех или иных элементов планетарного ряда – а это дает возможность переключать различные передачи. Тормозная лента блокирует элементы планетарной передачи на корпус АКП (она крепится к корпусу), а фрикционы позволяют блокировать составляющие планетарного ряда между собой, предотвращая вращение блокируемых элементов против часовой стрелки. Тормозная лента имеет довольно высокую удерживающую способность и блокирует элементы планетарного ряда за счет эффекта самосжатия.

Гидротрансформатор: демпфер крутильный колебаний, который гасит сильные толчки

Гидротрансформатор имеет в своей конструкции турбину и насос. Между этими лопастными машинами располагается реактор (внешне выглядит, как колесо с лопатками), который является направляющим аппаратом. Он может быть легко блокирован обгонной муфтой или просто вращаться, все зависит от условий движения.

Лопасти центробежного насоса отбрасывают на турбинное колесо масло, потоки которого, собственно, и передают крутящий момент от ДВС к АКПП. Чтобы масло циркулировало непрерывно, предусмотрены специальные зазоры между турбиной и насосом, а их лопастям еще на производстве придается определенная геометрия. Именно тот факт, что крутящий момент передается потоками масла, объясняет отсутствие жесткой связи между самой КПП и движком (в механике первичный вал соединен напрямую с двигателем). Благодаря подобной схеме возможна остановка авто без выключения двигателя.

Однако мы говорили ранее, что просто передать крутящий момент на ведущие колеса недостаточно, необходимо его еще и качественно изменять – с этой задачей справляется реактор. Поскольку он расположен между турбиной и насосом, его лопатки располагаются на пути возвращения масла из турбины в насос. Если ректор неподвижен, то скорость масла, циркулирующего между колесами, увеличивается. И чем больше скорость циркулирующего масла, тем большее воздействие оно оказывает на колесо турбины. Реактор начинает вращаться в то момент, когда начинают сравниваться скорость насоса и обороты турбины, тем самым, снижая кинетическую энергию рабочей жидкости. Этот режим работы реактора принято называть «режимом гидромуфты».

Иногда преобразовывать скорость и крутящий момент просто не нужно (допустим, вы едете по прямой на постоянной скорости), тогда гидротрансформатор блокируется фрикционом. Но как только условия движения меняются (перешли с постоянной скорости по прямой на подъем в гору), гидротрансформатор тут же включается в работу. При уменьшении частоты вращения турбины начнет затормаживаться реактор, вследствие чего циркулирующее масло наберет скорость и автоматически увеличит показатель крутящего момента, который передается на колеса (то есть на вал от турбины). Этого диапазона увеличения хватит для преодоления подъема без необходимости переключения на более низкую передачу.

Каким образом включается передача?

Переключение передач происходит без разрыва мощности – одна выключилась, тут же включается другая. Гидравлический толкатель приводится в движение давлением масла, используемого в гидротрансформаторе, после чего он давит на фрикцион. Показатель давления регулируется электроникой. В этот момент элементы фрикциона (связанные жестко с валом) застопорятся. Вал останавливается, и передача включается.

При переключении рычага АКПП в режим «drive», на центральный вал передается крутящий момент от двигателя. Вал соединяется с солнечной шестерней, в то время как коронная шестерня блокируется фрикционом. Как только будет разблокирована коронная шестерня, она наберет свою мощность при вращении, и передача повысится. Если же электронному устройству пришла команда на понижение передачи, то вал фиксируется фрикционом, в то время как двигатель вращает солнечную шестерню планетарного ряда. В этот момент коронная шестерня теряет свою мощность и передача понижается.

Для наглядной демонстрации устройства автоматической коробки передач, также предлагаем посмотреть видео компании Toyota.

Как ни странно, но в настоящее время АКПП (автоматическая коробка переключения передач ) набирает популярность у автолюбителей и будущих автовладельцев. (Ваш покорный слуга относится к противникам данного вида коробок). Но об этом ниже.

Итак, АКПП…

Основное назначение АКПП — такое же, как и у механики – прием, преобразование, передача и изменения направления крутящего момента. Различаются автоматы по количеству передач, по способу переключения, по и по типу применяемых актуаторов.

Работу АКПП лучше рассмотреть на конкретном примере, а именно на классической трехступенчатой коробке передач с гидравлическими актуаторами (приводами) и гидротрансформатором. Надо отметить, что существуют и преселективные АКПП.

В устройство АКПП входит:

1. Гидротрансформатор – механизм, обеспечивающий преобразование, передачу крутящего момента, используя рабочую жидкость. Рабочая жидкость для АКПП обычно, готовое трансмиссионное масло для автоматических коробок передач. Но многие автолюбители используют жидкость для гидравлических приводов большегрузной техники (веретенку), хотя это и неправильно. Веретенка не предназначена для работы в условиях высокой скорости движения шестерен.
2. Планетарный редуктор – узел, состоящий из «солнечной шестерни», сателлитов, и планетарного водила и коронной шестерни. Планетарка является главным узлом автоматической коробки.
3. Система гидравлического управления – комплекс механизмов, предназначенных для управления планетарным редуктором.

Для того чтобы более полно объяснить принцип работы АКПП начнем с гидротрансформатора.

Гидротрансформатор

Гидротрансформатор служит одновременно сцеплением и гидромуфтой для передачи крутящего момента к планетарному механизму.

Представьте себе две крыльчатки с лопастями, расположенными друг напротив друга на минимальном расстоянии и заключенных в одном корпусе. В нашем случае одна крыльчатка называется насосное колесо , которое соединено жестко с маховиком, вторая крыльчатка называется турбинным колесом и соединено посредством вала с планетарным механизмом. Между лопастными крыльчатками находится рабочая жидкость.

Принцип работы гидротрансформатора

Во время , при вращении маховика вращается и насосное колесо, его лопасти подхватывают рабочую жидкость и направляют ее на лопасти турбинного колеса, под действием центробежной силы. Соответственно лопасти турбинного колеса приходят в движение, но рабочая жидкость после выполнения работы отлетает от поверхности лопастей и направляется обратно на насосное колесо, тем самым тормозя его. Но не тут то было! Для изменения направления отлетающей рабочей жидкости между колесами располагается реактор , у которого так же имеются лопасти и расположены они под определенным углом. Получается следующее — жидкость от турбинного колеса возвращаясь через лопасти реактора ударяет вдогонку лопасти насосного колеса, тем самым увеличивая крутящий момент , потому что сейчас действуют две силы – двигателя и жидкости. Надо отметить, что при начале движения насосного колеса, реактор стоит неподвижно. Так продолжается до тех пор, пока обороты насосного не сравняются с оборотами турбинного колеса и стоящий неподвижно реактор только будет мешать своими лопастям – притормаживать обратное движение рабочей жидкости. Для исключения этого процесса в реакторе находится муфта свободного хода , которая позволяет реактору крутиться со скоростью крыльчаток, этот момент называется точкой сцепления .

Получается, что при достижении номинальных оборотов двигателя, сила от двигателя передается на планетарный механизм через… жидкость. Другими словами гидротрансформатор АКПП превращается в гидромуфту. Значит, крутящий момент уже передался дальше – на планетарный механизм?

Нет! Для того чтобы передать силу от двигателя, необходимо чтобы сработала муфта привода от ведущего вала. Но все по порядку…

Планетарный редуктор

Планетарный редуктор состоит из:

1. планетарных элементов
2. муфт сцепления и тормозов
3. ленточных тормозов

Планетарный элемент представляет собой узел из солнечной шестерни, вокруг которой расположены сателлиты, которые в свою очередь крепятся на планетарное водило. Вокруг сателлитов находится коронная шестерня. Вращаясь, планетарный элемент передает крутящий момент на ведомую шестерню.

Муфта сцепления представляет собой набор дисков и пластин, чередующихся друг с другом. Чем-то муфта АКПП представляет собой сцепление мотоцикла. Пластины муфты вращаются одновременно с ведущим валом, а вот диски соединены с элементом планетарного ряда. Для трехступенчатой коробки планетарных рядов два – первой-второй передачи и второй-третьей. Привод в действие муфты обеспечивается сжатием между собой дисков и пластин, этот работу выполняет поршень. Но поршень не может сам двигаться, в действие он приводится гидравлическим давлением.

Ленточный тормоз выполнен в виде обхватывающей пластины одного из элементов планетарного ряда и приводится в действие гидравлическим актуатором.

Для понятия работы всей коробки разберем работу одного планетарного ряда. Представим себе, что затормозилась солнечная шестерня (в центре), значит, в работе остаются коронная и сателлиты на планетарном водило. В этом случае скорость вращения водило будет меньше, чем скорость коронной шестерни. Если позволить солнечной шестерне вращаться с сателлитами, а затормозить водило, то коронная шестерня изменит направление вращения (задний ход ). Если скорости вращения коронной шестерни, водило и солнечной шестерни, будут одинаковые, планетарный ряд будет вращаться как единое целое, то есть, не преобразовывая крутящий момент (прямая передача ). После всех преобразований крутящий момент передается на ведомую шестерню и далее на хвостовик коробки. Надо отметить что мы рассматриваем принцип работы автоматической коробки передач у которой ступени расположены на одной оси, такая коробка предназначена для авто с задним приводом и передним расположением двигателя. Для переднеприводных авто, размеры коробки должны быть уменьшены, поэтому как и вводятся несколько ведомых валов.

Таким образом, затормаживая и отпуская один или несколько элементов вращения можно добиться изменения скорости вращения и изменения направления . Всем этим процессом управляет гидравлическая система управления.

Гидравлическая система управления

Гидравлическая система управления состоит из масляного насоса, центробежного регулятора, системы клапанов, исполняющих устройств и масляных каналов. Весь процесс управления зависит от скорости вращения двигателя и нагрузки на колеса. При движении с места масляный насос создает такое давление, при котором обеспечивается алгоритм фиксации элементов планетарного ряда так, что бы крутящий момент на выходе был минимальным, это и есть первая передача (как говорилось выше – затормаживается солнечная шестерня в двух ступенях). Далее при росте оборотов, давление увеличивается и в работу входит вторая ступень на уменьшенных оборотах, первая ступень работает в режиме прямой передачи. Увеличиваем еще обороты двигателя – начинает работать вся в режиме прямой передачи.

Как только нагрузка на колеса увеличится, то центробежный регулятор начнет понижать давление от масляного насоса и весь процесс переключения повторится с точностью до наоборот.

При включении пониженных передач на рычаге переключения, выбирается такая комбинация клапанов масляного насоса, при которой включение повышенных передач невозможно.

Достоинства и недостатки АКПП

Главным достоинством автоматической коробки передач , конечно, служит комфорт при вождении — дамы просто в восторге! И, бесспорно, с автоматом двигатель не работает в режиме повышенных нагрузок.

Недостатки (и они очевидны) – низкий КПД, полное отсутствие «драйва» при трогании с места, большая цена, а главное – авто с автоматом нельзя завести с «толкача»!

Подводя итоги, скажем, что выбор коробки это дело вкуса и… стиля вождения!

структура, строение и принцип работы Появилась первая автоматическая коробка передач

Опция, за которую многие готовы брать дополнительный кредит и вещь, которая интересует нас сразу после двигателя – «автомат».

Сегодня речь пойдет о вещb, которая, как и двигатель, являет собой небольшой мир внутри автомира. Как она появилась? Кто её изобрел? Давайте разбираться.

Сегодня под «автоматом» понимают гидромеханическую планетарную коробку передач. К автоматической коробке можно отнести еще и коробки с автоматизированным переключением – «роботы», совсем нельзя относить вариаторы (последние вообще не коробки передач). На сегодняшний день коробка являет собой систему из гидротрансформатора и планетарной системы передач. И это накладывает небольшие трудности на правильность определении первенства, так как гидротрансформатор изобрел немецкий инженер Герман Феттингер в начале ХХ столетия, а планетарная система передач была известна со времен Птолемея. Но воедино все собрал и заставил работать изобретатель Оскар Бэнкер (при рождении его звали Азатуром Сарафяном).

“Так просто?” – спросите вы. – Вот так сразу взять и выложить все факты? А как же предыстория?”. Сейчас все будет!

Начнем с главного устройства, которое сделало возможным появление автоматической трансмиссии. Это – гидротрансформатор. Изобрели его исключительно для нужд судостроения. В конце ХIX века в морском флоте в качестве корабельного двигателя все чаще стали применять быстроходные паровые турбины вместо прежних тихоходных паровых машин. Эти машины поначалу соединялись с гребными винтами судов напрямую, и немного позже такая конструкция начала вызывать ожидаемые проблемы. Оборотность гребных винтов увеличить не удавалось, и для соединения их с более высокооборотными паровыми турбинами требовался дополнительный механизм.

Высокооборотные шестеренные передачи большой мощности тогда делать не умели. Высказывалось предложение использовать гидравлические лопастные машины, чтобы двигатель вращал колесо лопастного насоса и работа двигателя переходила в энергию жидкости, прокачиваемой насосом. Далее эта жидкость направляется в лопастную турбину, в которой энергия жидкости преобразуется в механическую энергию, используемую для вращения гребного винта.

Выходом явилось изобретение Г. Феттингером новой гидравлической машины, объединяющей в одном корпусе все лопастные колеса гидродинамической передачи – насос, турбину, направляющий аппарат (реактор). В такой машине (патент 1902 г.) исключены потери энергии в трубопроводах, спиральных камерах, подводах и отводах, что почти вдвое увеличило КПД. Уже в 1912 г. на пассажирском пароходе «Тирпиц» КПД составил 88,5%. Позже на пароходе «Висбаден» при мощности 15 000 – 20 000 л. с. гидродинамический трансформатор имел КПД 91,3%.

В 1904 году братья Стартевенты из Бостона показали свой прототип автоматической трансмиссии. Коробка имела две передачи, и суть механизма была очень похожа на немного доработанную механическую коробку передач. Проблема была в том, что промышленность на тот момент не готова была делать такие коробки серийно, поэтому дальше концепта дело не зашло.

Следующий шаг сделал Ford со своим Model T. Машина оснащалась планетарной коробкой передач и имела две передачи вперед и одну – назад. Преимуществом такой коробки было значительной упрощение управления, а мы ведь помним, что машина создавалась не для инженеров Фридрихов, а для простых Билли, которым инструкции были невдомек. Тогда еще не было синхронизаторов в коробках, и передачи переключались не так просто, как сейчас. На модели Т коробка управлялась педалями, и все что требовалось – вовремя переключиться.

Дальше была коробка передач от General Motors и фирмы Reo в середине 1930-х. В некоторой мере ту коробку можно считать первым «роботом», так как она являла собой механическую коробку, в которой было автоматизирована работа сцепления. А немного позже добавилась планетарная система передач, что во всю приблизило конструкцию к современным коробкам-автоматам.

Планетарный механизм был очень удобен для конструкторов автоматических передач. Для управления его передаточным числом и направлением вращения выходного вала, осуществляемого за счёт торможения отдельных частей планетарной передачи, могли быть использованы сравнительно небольшие и притом постоянные усилия с задействованием в качестве исполнительных механизмов фрикционов и ленточных тормозов. Управление последними при помощи сервоприводов в те годы не вызывало особых затруднений, так как уже было хорошо отработано, к примеру, на танках, где фрикционы использовались для разворота. Кроме того, отсутствовала необходимость выравнивать скорости отдельных элементов, так как все шестерни планетарной передачи находятся в постоянном зацеплении. В противоположность этому автоматизация «классической» механической коробки передач при всей логичности такого решения в те годы встречала целый ряд существенных затруднений, в первую очередь связанных именно с отсутствием подходящих для используемого в ней принципа переключения передач сервоприводов: для перемещения шестерён или муфт включения и введения их в зацепление друг с другом требовались надёжные и быстродействующие исполнительные механизмы, обеспечивающие достаточно большие усилия и рабочие ходы — намного большие, чем требуемые для сжатия блока фрикционов или затягивания ленточного тормоза. Удовлетворительное решение эта задача получила лишь ближе к середине 50-х годов XX века, а пригодное для массовых моделей — только в последние десятилетия, в частности, после появления многоконусных синхронизаторов вроде используемых в коробках передач типа DSG.

Интересной коробкой была «Уильсон», устанавливаемая на малолитражки английской фирмы BSA. Для торможения элементов планетарного механизма были применены ленточные тормоза. Выбор передачи осуществлялся подрулевым рычажком, а непосредственно включение передачи — нажатием на педаль. Коробка Уильсона была преселекторной, то есть водитель мог заранее выбрать нужную передачу, которая включалась только после нажатия на педаль переключения передачи, располагавшуюся обычно на месте педали сцепления — без необходимости точно координировать действия рычагом и педалью, что упрощало вождение и ускоряло переключения, особенно по сравнению с тогдашними несинхронизированными механическими коробками передач. Но главная заслуга коробки Уильсона – это то, что она первой получила переключатель, практически как в современных коробках, а для американцев она и по сей день остается стандартом. Кроме того, все позиции переключателя уже практически соответствовали общепринятыми (законодательно положения P-R-N-D-L были приняты в середине 1960-х).

Однако первую в мире полностью автоматическую коробку передач создала другая американская фирма — General Motors. В 1940 модельном году таковая стала доступна в виде опции на автомобилях марки Oldsmobile, затем Cadillac, впоследствии — Pontiac. Она несла коммерческое обозначение Hydra-Matic и представляла собой комбинацию гидромуфты и четырёхступенчатой планетарной коробки передач с автоматическим гидравлическим управлением. Система управления учитывала такие факторы, как скорость автомобиля и положение дроссельной заслонки. Hydra-Matic использовалась не только на автомобилях всех подразделений GM, но и на автомобилях таких марок, как Bentley, Hudson, Kaiser, Nash и Rolls-Royce, а также некоторых моделях военной техники. С 1950 по 1954 год автомобили Lincoln также снабжались АКП Hydra-Matic. Впоследствии немецкий производитель Mercedes-Benz разработал на её основе весьма похожую по принципу работы четырёхступенчатую АКП, хотя и имеющую значительные конструктивные отличия.

Настоящий бум в развитии «автоматов» был в 1950-х годах, и к середине 1960-х коробки были практически идентичны современными. В них даже заменили китовую ворвань на синтетические смазки, что серьезно снизило цену на коробки и их дальнейшее обслуживание.

В 1980-х коробки получили экономичные четырехступенчатые версии, но главное – микропроцессорное управление, что позволило существенно уменьшить количество движущихся элементов (все управление осуществлялось с помощью соленоидов, а не механики).

Сегодня нас уже не удивишь 7-ступенчатым автоматом, а на днях должны завезти 10-ступенчатые автоматы от VW. Коробки стали надежнее, на порядок удобнее, а главное – быстрее и экономичнее хорошей «механики». Казалось бы, механические коробки должны были остаться в прошлом и там, где они действительно нужны, но желание зарабатывать не позволяет автопроизводителям пойти на такой шаг. Быть может, электрокары их подстегнут?

• , 27 мая 2015

Автоматическая коробка передач — АКП, механизм изменения передаточного отношения трансмиссии, работающий без непосредственного участия водителя. Автомобиль, оснащенный АКП, имеет сокращенное количество устройств управления, вместо трех педалей («газа», тормоза и сцепления) в нем установлено две педали («газа» и тормоза, педаль выключения сцепления отсутствует). При этом педаль «газа» служит не для увеличения-уменьшения оборотов двигателя, как в автомобиле с механической КП, а для изменения скорости движения автомобиля. В отличие от механической коробки передач АКП оснащается не рычагом переключения, а селектором выбора режима работы.
По устройству АКП разделяются на обычные двух и трехвальные МКП, дополненные гидротрансформатором (вместо сухого сцепления) и системой автоматического переключения (с электронным, электромеханическим или электропневматическим управлением), и на планетарные , в которых планетарный редуктор работает в паре с гидротрансформатором . Наиболее типичные — планетарные АКП с гидротрансформатором.

Устройство

Планетарная АКП состоит из гидротрансформатора, планетарной КП (планетарных редукторов), барабанов, фрикционных и обгонной муфт, соединительных валов. Барабаны АКП оснащаются ленточными тормозами для их остановки и включения нужной передачи планетарного редуктора.
Гидротрансформатор в автоматической трансмиссии выполняет функции сцепления и устанавливается между коленчатым валом двигателя и КП. Гидротрансформатор состоит из ведущей и ведомой турбин и неподвижно закрепленного относительно двигателя статора (иногда статор выполняется вращающимся, в этом случае он оснащается ленточным тормозом — применение подвижного статора добавляет гидротрансформатору гибкости на малых оборотах двигателя и улучшает его характеристики). Ведущая турбина вращается, как и ведущий диск сцепления, с той же частотой, что и коленчатый вал двигателя. Ведомая турбина вращается за счет гидродинамических сил, возникающих из-за вязкости заполняющей внутреннюю полость гидротрансформатора жидкости. Основное назначение гидротрансформатора — передача вращения коленчатого вала на шестерни планетарной КП с проскальзыванием, что обеспечивает плавное переключение передач и начало движения автомобиля. При больших оборотах двигателя ведомая турбина блокируется и гидротрансформатор выключается, передавая крутящий момент с коленчатого вала на шестерни АКП напрямую (соответственно, потерь).
Планетарная КП или планетарный редуктор — комплекс из большой коронной шестерни (эпицикла), малой солнечной шестерни и связывающих их шестерен-сателлитов, закрепленных на водиле. В разных режимах работы редуктора вращаются разные шестерни, а один из блоков (эпицикл, солнечная шестерня или водило с сателлитами) закреплен неподвижно.

Схема АКП: 1 — турбинное колесо;
2 — насосное колесо;
3 — колесо реактора;
4 — вал реактора;
5 — первичный вал планетарного редуктора;
6 — главный масляный насос;
7 — фрикцион II и III передач:
8 — тормоз I и II передач;
9 — фрикцион III передачи и передачи заднего хода;
10 — муфта свободного хода I передачи;
11 — тормоз заднего хода;
12 — первый промежуточный вал;
13 — второй промежуточный вал;
14 — барабан с зубчатым венцом;
15- центробежный регулятор;
16 — вторичный вал;
17 — механизм переключения передач;
18 — дроссельный клапан;
19 — кулачок

Фрикционные муфты предназначены для переключения передач введением в зацепление (или, наоборот, выведением из зацепления) шестерен планетарного редуктора АКП. Муфта состоит из ступицы (хаба) и барабана. На внешней поверхности ступицы и внутренней барабана расположены прямоугольные зубья (на ступице) и такие же шлицы (внутри барабана), которые по форме соответствуют друг другу, но не зацеплены. Между ступицей и барабаном располагается набор (пакет) кольцеобразных фрикционных дисков. Половина дисков выполнена из металла и оснащена выступами, входящими в шлицы внутренней поверхности барабана. Вторая половина дисков — из пластмассы и имеет вырезы, в которые входят зубья ступицы. Таким образом, механическое сцепление ступицы и барабана происходит через трение металлических и пластмассовых дисков пакета фрикционной муфты.
Сообщение и разобщение ступицы и барабана фрикционной муфты происходит после сжатия пакета дисков кольцеобразным поршнем, установленным внутри ступицы. Поршень имеет гидравлический привод. Жидкость в цилиндр привода подается под давлением через кольцевые канавки в барабане, валах и картере АКП.
Обгонная муфта используется для уменьшения ударных нагрузок на фрикционные муфты при переключении передач и для отключения двигателя при движении автомобиля накатом (при некоторых режимах работы АКП). Обгоная муфта устроена таким образом, что свободно проскальзывает при вращении в одном направлении и заклинивает при обратном (передавая деталям АКП вращающий момент). Она состоит из двух колец — внешнего и внутреннего — и расположенных между ними набора роликов, разделенных сепаратором. После увеличения оборотов двигателя и переключения передачи АКП один из блоков планетарного ряда стремится вращаться в обратную сторону — обгонная муфта заклинивает этот блок, предотвращая обратное вращение.

Принцип работы АКП

Рассмотрим работу четырехступенчатой АКП, оснащенной двумя планетарными редукторами.
Первая передача . Солнечная шестерня первого планетарного ряда не подключена к двигателю, первый ряд не участвует в передаче крутящего момента. Солнечная шестерня второго ряда соединена с коленчатым валом двигателя (добавим — через гидротрансформатор). Водило с сателлитами второго планетарного ряда соединено с выходным валом КП. Эпицикл (самая большая коронная шестерня) второго ряда при низких оборотах двигателя прокручивается через обгонную муфту, крутящий момент на механизмы трансмиссии не передается. Как только обороты двигателя повышаются, обгонная муфта блокирует коронную шестерню — начинается передача крутящего момента через сателлиты и водило. Автомобиль трогается с места и начинает движение.
Вторая передача . Солнечная шестерня первого ряда заблокирована и неподвижна. Водило с сателлитами первого ряда входит в зацепление с эпициклом второго ряда через обгонную муфту. Эпицикл первого ряда входит в зацепление с водилом второго ряда, которое соединено с выходным валом КП. Крутящий момент от двигателя передается через солнечную шестерню второго ряда. В этом режиме работают оба планетарных ряда КП.
Третья передача . Шестерни первого ряда не принимают участия в передаче крутящего момента. Солнечная шестерня второго ряда и эпицикл второго ряда соединены со входным валом, крутящий момент передается водилом на выходной вал. Преобразования крутящего момента не происходит — АКП работает в режиме прямой передачи.
В режимах первой, второй и третьей передач водитель не может тормозить двигателем. Для обеспечения возможности торможения двигателем предусмотрена блокировка обгонной муфты фрикционной муфтой. Тогда при отпускании педали «газа» шестерни коробки не будут разобщать механизмы трансмиссии с двигателем.
Четвертая передача . Это режим ускоряющей передачи, когда передаточное число трансмиссии больше единицы. Солнечная шестерня первого ряда остановлена. Крутящий момент передается на водило с сателлитами первого планетарного ряда. Эпицикл первого ряда входит в зацепление с водилом второго ряда, которое, в свою очередь, передает крутящий момент на механизмы трансмиссии. Солнечная шестерня и эпицикл второго ряда в передаче крутящего момента не участвуют.
Задний ход . Солнечная шестерня первого ряда соединена с коленчатым валом двигателя. Водило второго ряда заблокировано фрикционной муфтой. Эпицикл первого ряда входит в зацеплении с водилом второго ряда, которое, в свою очередь, соединено с выходным валом. Выходной вал вращается в обратную сторону.

Системы управления АКП

Система управления режимами работы АКП выполнена в виде гидравлических приводов, передающих давление масла от гидронасоса к поршням исполнительных механизмов фрикционных муфт и тормозных лент барабанов. Поток масла в маслопроводах перераспределяют золотники, которые управляются либо вручную положением селектора АКП, либо автоматически. Блок автоматического управления АКП может быть гидравлическим или электронным.
«Классическая» АКП управляется гидравлическим механизмом, который состоит из центробежного регулятора давления жидкости, установленного на выходном валу двигателя и датчика давления гидравлического привода педали «газа». Золотники перемещаются под давлением обеих гидроцепей, что позволяет АКП переключать передачи в соответствии с частотой вращения коленчатого вала двигателя и положения педали «газа».
В электронной системе автоматического управления вместо гидравлического привода золотников используется электромеханический — золотники перемещаются соленоидами. Команды на перемещения золотников дает блок электронного управления, в современных автомобилях — центральный бортовой компьютер автомобиля. Этот же компьютер обычно управляет и системой зажигания, и впрыском топлива. Команды на перемещение золотников блок электронного управления получает от датчика частоты вращения выходного вала двигателя и положения педали «газа». Переключать передачи можно и в ручном режиме, перемещая селектор в нужное положение.
В большинстве современных АКП предусмотрено ручное управление коробкой даже после полного выхода из строя электронной системы управления. При этом в любом случае вручную можно включить прямую (третью по описанной выше четырехступенчатой схеме) передачу, а если не повреждена электромеханическая часть системы управления — все передачи ручным переводом селектора.

Селектор АКП

В 50-е годы прошлого века общепринятым стандартом системы управления АКП стал селектор «PRNDL» — по перечислению очередности включения режимов автоматической КП. Именно эта последовательность была признана наиболее безопасной и рациональной с точки зрения конструкции АКП.
Режимы работы АКП — положения селектора переключения .

P — парковочный режим . Двигатель отсоединен от трансмиссии. АКП блокирована внутренним механизмом и соединена с трансмиссией, что обеспечивает блокировку всех механизмов трансмиссии. При этом АКП никак не связана со стояночным тормозом и не отменяет необходимость его использования на стоянках.
R — режим заднего хода . Во всех современных АКП селектор в этом положении дополнен блокировочным механизмом, предотвращающим случайное включение заднего хода при движении автомобиля вперед.
N — нейтральный режим АКП. Задействуется при остановках, движении накатом, буксировке.
D — основной режим работы АКП («Драйв»). Задействованы все ступени АКП (обычно и повышающая передача, которая в противном случае может включаться дополнительным положением рукоятки селектора с обозначением «2» или «D2»).
L — режим пониженной передачи , который используется для движения по бездорожью и на крутых подъемах.
Этот порядок переключения селектора АКП был закреплен в США законодательно в 1964 году. Отступление от этого стандарта считается недопустимым с точки зрения безопасности автомобиля.

Идея создания автоматической коробки передач появилась практически одновременно с появлением автомобиля, оснащенного . При этом автопроизводители, изобретатели и энтузиасты из разных стран начали работать над агрегатом.

В результате уже в самом начале 20-го века стали появляться опытные образцы, которые имели трансмиссию, похожую на современный автомат. В этой статье мы поговорим о том, как создавалась и когда появилась первая АКПП, познакомимся с историей автоматической трансмиссии, а также ответим на вопрос, кто изобрел коробку автомат.

Читайте в этой статье

Кто изобрел коробку автомат и когда появилась первая АКПП

Как известно, трансмиссия является вторым по важности агрегатом после . При этом появление АКПП стало настоящим прорывом, так как благодаря такой коробке передач значительно повышается не только комфорт, но и безопасность при управлении автомобилем.

Такая КПП является системой, состоящей из гидротрансформатора () и планетарной коробки. Принципы и основы планетарной передачи были известны еще в средние века, а гидротрансформатор создал немец Герман Феттингер в начале 20-го века.

Первым объединил коробку и ГДТ американский изобретатель Азатур Сарафян, более известный под именем Оскар Бэнкер. Именно он запатентовал автоматическую коробку передач в 1935г., хотя для получения патента больше 7 лет отстаивал свое право в борьбе с крупными автопроизводителями.

Родился Сарафян в 1895 году. Его семья оказалась в США в результате печально известного Геноцида армян, который имел место быть в Османской империи. Обосновавшись в Чикаго, Асатур Сарафян сменил свое имя, став Оскаром Бэнкером.

Талантливый изобретатель создал различные полезные устройства, среди которых можно выделить несколько незаменимых сегодня решений (например, шприц-пистолет для смазки), однако главным его достижением является изобретение первой автоматической гидромеханической коробки передач. В свою очередь, General Motors (GM), которая ранее устанавливала полуавтоматическую коробку передач на свои модели, первой перешла на АКПП.

История создания автоматической коробки передач

Итак, важнейшим элементом, благодаря которому стало возможным появление полноценной АКПП, является гидротрансформатор.

Изначально ГДТ появился в судостроении. Причина – вместо низкооборотистых паровых двигателей ближе к концу 19-го века появились более мощные паровые турбины. Такие турбины соединялись с винтом напрямую, что неизбежно привело к возникновению целого ряда технических проблем.

Решением оказалось изобретение Г. Феттингера, который предложил гидравлическую машину, где лопастные колеса гидродинамической передачи, насос, турбина и реактор были объединены в одном корпусе.

Такой гидротрансформатор был запатентован в 1902 году и имел большое количество преимуществ по сравнению с другими механизмами и устройствами, которые могли бы преобразовать крутящий момент от двигателя.

ГДТ Феттингера минимизировал потери полезной энергии, КПД устройства оказался высоким. На практике, указанный гидродинамический трансформатор, в среднем, обеспечивал на судах КПД около 90% и даже больше.

Вернемся к коробкам передач на автомобилях. В самом начале 20-го века (1904 год) изобретатели братья Стартевенты из города Бостон, США, представили раннюю версию автоматической коробки.

Данная КПП на две передачи фактически являлась усовершенствованной МКПП, где переключения могли быть автоматическими. Другими словами, это был прототип коробки- робот. Однако в те годы по ряду причин серийное производство оказалось невозможным, от проекта отказались.

Следующими автоматическую коробку начали ставить в компании Ford. Легендарная модель Model-T была оснащена планетарной коробкой передач, которая получила две скорости для движения вперед, а также заднюю передачу. Управление КПП было реализовано при помощи педалей.

Далее появилась коробка от компании Reo на моделях General Motors. Такая трансмиссия вполне может считаться первой РКПП, так как это была механическая коробка с автоматизированным сцеплением. Немного позже стала использоваться и планетарная система передач, еще больше приблизив момент появления полноценных гидромеханических автоматов.

Планетарный механизм (планетарная передача) наилучшим образом подходит для АКПП. Чтобы управлять передаточным числом, а также направлением вращения выходного вала, выполняется торможение отдельных частей планетарной передачи. При этом для решения задачи можно использовать относительно небольшие и постоянные усилия.

Другими словами, речь идет об исполнительных механизмах АКПП ( , ленточный тормоз). Также в те годы реализовать эффективное управление данными механизмами не составляло труда. Еще необходимость выровнять скорости отдельных элементов АКПП отсутствовала, так как все шестерни планетарной передачи находятся в постоянном зацеплении.

Если сравнить такую схему с попытками автоматизировать работу механической коробки, в то время это было крайне сложной задачей. Основной проблемой являлось то, что в те годы не было эффективных, быстрых и надежных сервомеханизмов (сервоприводов).

Указанные механизмы необходимы для того, чтобы перемещать шестерни или муфты включения для введения в зацепление. Сервомеханизмы также должны обеспечить большое усилие и рабочий ход, особенно если сравнивать усилие для сжатия пакета фрикционов или затяжки ленточного тормоза АКПП.

Качественное решение было найдено только ближе к середине XX века, а массовой роботизированная механика стала только за последние 10-15 лет (например, или ).

Дальнейшее развитие коробки автомат: эволюция гидромеханической АКПП

Перед тем, как переходить к АКПП, нужно упомянуть коробку передач Уильсона. Водитель выбирал передачу при помощи подрулевого переключателя, а включение производилось посредством нажатия на отдельную педаль.

Такая трансмиссия была прообразом преселективной коробки передач, так как водитель заранее выбирал передачу, при этом ее включение осуществлялось только после нажатия на педаль, которая стояла на месте педали сцепления МКПП.

Данное решение облегчало процесс управления ТС, переключения передач требовали минимум времени по сравнению с МКПП, которые в те годы не имели . При этом значимая роль коробки Уильсона заключается в том, что это первая КПП с переключателем режимов, которая напоминает современные аналоги ().

Вернемся к АКПП. Итак, полностью автоматическую гидромеханическую коробку передач Hydra-Matic представила General Motors в 1940 году. Данную КПП ставили на модели Cadillac, Pontiac и т.д.

Такая трансмиссия представляла собой гидротрансформатор (гидромуфту) и планетарную коробку передач с автоматическим гидравлическим управлением. Управление было реализовано с учетом скорости движения автомобиля, а также положения дроссельной заслонки.

Коробка Hydra-Matic ставилась как на модели GM, так и на Bentley, Rolls-Royce, Lincoln и т.д. В начале 50-х специалисты Mercedes-Benz взяли данную коробку за основу и разработали собственный аналог, который работал по схожему принципу, однако имел целый ряд отличий в плане конструкции.

Ближе к середине 60-х автоматические гидромеханические коробки передач достигли пика своей популярности. Также появление синтетических смазок на рынке ГСМ позволило удешевить их производство и обслуживание, повысить надежность агрегата. Уже в те годы АКПП не сильно отличались от современных версий.

В 80-х стала прослеживаться тенденция к постоянному увеличению числа передач. В автоматических коробках сначала появилась четвертая передача, то есть повышенная. Одновременно стала использоваться и функция блокировки гидротрансформатора.

Также четырехступенчатые автоматы стали управляться при помощи , что дало возможность избавиться от многих механических элементов управления, заменив их .

Например, первыми внедрение электронной системы управления автоматической коробкой передач реализовали специалисты Toyota в 1983 г. Далее Ford в 1987 году также перешел на использование электроники для управления повышающей передачей и блокировочной муфтой ГДТ.

Кстати, сегодня АКПП продолжает эволюционировать. С учетом жестких экологических стандартов и роста цен на топливо производители стремятся повысить КПД трансмиссии, добиться топливной экономичности.

Для этого увеличивается общее количество передач, скорость переключений стала очень высокой. Сегодня можно встретить АКПП, которые имеют 5, 6 и более «скоростей». Основная задача – успешно конкурировать с преселективными роботизированными коробками типа DSG.

Параллельно происходит и постоянное усовершенствование блоков управления АКПП, а также программного обеспечения. Изначально это были системы, которые только определяли момент переключения передачи и отвечали за качество включений.

В дальнейшем в блоки стали «зашивать» программы, которые способны подстраиваться под манеру езды, динамично меняя алгоритмы переключения передач (например, адаптивные АКПП с режимами эконом, спорт).

Позже появилась и возможность ручного управления АКПП (например, Tiptronic), когда водитель может самостоятельно определять моменты переключения передач подобно механической коробке. Дополнительно коробка автомат получила расширенные возможности в плане , контроля температуры трансмиссионной жидкости и т.д.

Читайте также

Управление автомобилем с АКПП: как пользоваться коробкой — автомат, режимы работы автоматической коробки, правила использования данной трансмиссии, советы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Статья о том, как правильно пользоваться коробкой «автомат» — символы на панели АКПП, запуск мотора, движение и остановка, возможные ошибки. В конце статьи — видео об использовании автоматической коробки.

На данный момент различают три вида автоматических трансмиссий: «классическая», с «бесступенчатым вариатором», с «роботизированной механикой». В зависимости от модификации и производителя указанные виды трансмиссий могут незначительно отличаться (разное число передач, немного другой ход рычага – прямой или зигзагообразный, обозначения и др. ), но основные функции будут одинаковы для всех.

Растущая популярность АКПП вполне объяснима – она более удобна в эксплуатации (чем «механика» — МКПП) особенно для новичков, надежна и предохраняет двигатель от перегрузок. Вроде бы все просто! Однако ошибки водители все же допускают, и даже самый надежный механизм может выйти из строя, если его неправильно эксплуатировать. Далее мы рассмотрим, как правильно пользоваться АКПП и как грамотно ее эксплуатировать.

Чтобы научиться правильно пользоваться «автоматом», сначала нужно разобраться, что же означают буквенные символы (английские буквы) и цифры на панели АКПП с рукояткой переключения передач. Сразу отметим, что в зависимости от марки машины цифры и буквы могут различаться.

• «P» – «паркинг». Включается при парковке автомобиля на стоянке. Некий аналог стояночного тормоза, только с блокировкой вала, а не с прижатием тормозных колодок.
• «R» – «реверс». Включается для движения назад. Обычно его называют – «задняя скорость».
• «N» – «нейтральный». Нейтральная передача. Часто называют – «нейтралка». В отличие от режима паркинга «P», в нейтральном режиме «N» колеса разблокированы, поэтому машина может двигаться накатом. Соответственно, машина также может самопроизвольно покатиться под уклон на парковке, если колеса не зафиксированы ручным тормозом.
• «D» – «драйв». Режим движения вперед.
• «A» – «автомат». Автоматический режим (практически, то же самое, что и режим «D»).
• «L» – «лоу» (низкий). Режим пониженной передачи.
• «B» – Такой же режим, как и «L».
• «2» – режим движения не выше второй передачи.
• «3» – режим движения не выше третьей передачи.
• «M» – «мануал». Режим ручного управления с повышением/понижением передачи через знаки «+» и «–». Данный режим имитирует механический режим переключения с МКПП, только в более простом варианте.
• «S» – «спорт». Спортивный режим движения.
• «OD» – «овердрайв». Повышение передачи (ускоренный режим).
• «W» – «винтер». Режим движения для зимнего периода, при котором трогание с места начинается со второй передачи.
• «E» – «экономик». Движение в экономичном режиме.
• «HOLD» – «удержание». Используется совместно с «D», «L», «S», как правило, на машинах марки «Мазда». (Читать руководство).

При эксплуатации АКПП особое внимание следует уделить изучению руководства по эксплуатации конкретного автомобиля, так как некоторые обозначения могут функционально отличаться.

Например, в руководстве некоторых автомобилей буква «B» означает «Block» (блокировка) – режим блокировки дифференциала, который нельзя включать во время движения.

А если в полноприводном автомобиле присутствуют обозначения «1» и «L», то буква «L» может означать не «Low» (понижение), а «Lock» (замок) – что также обозначает блокировку дифференциала.

Запуск двигателя с автоматической коробкой имеет следующие особенности:

1. В машине с АКПП всего две педали: «тормоз» и «газ» . Поэтому левая нога водителя практически не используется. При запуске двигателя педаль «газа» не нажимается, а вот педаль тормоза в некоторых марках автомобилей нажимать обязательно, иначе двигатель не заведется (читать руководство по эксплуатации).

   Однако инструкторы по вождению советуют взять за правило – перед запуском двигателя с АКПП нажимать педаль тормоза всегда. Это предотвратит самопроизвольное движение машины при нейтральном режиме «N», а также позволит быстро перейти в режимы движения «D» или «R». (Без нажатия тормозной педали переключиться в указанные режимы и тронуться с места не получится).

2. В автомобилях с АКПП предусмотрена защита – автоматическая блокировка запуска двигателя при неправильном положении рычага переключения передач . Это значит, что двигатель с АКПП можно завести только при условии, что рычаг переключения передач находится в одном из двух положений: или «P» (паркинг), или «N» (нейтралка). Если рычаг ПП будет находиться в любом другом положении, предназначенном для движения, будет срабатывать блокировочная защита от неправильного запуска.

   Данная защитная функция очень полезна, особенно для новичков, и особенно в городах с большой «автомобильной плотностью», где на парковках и в потоках автомобили стоят плотно друг к другу. Ведь даже опытные водители иногда забывают «снять автомобиль со скорости» перед запуском двигателя, в результате чего при запуске машина сразу начинает ехать и врезается в ближайшее авто или препятствие.

   Запускать двигатель с АКПП можно как в режиме «P» (паркинг), так и в режиме «N» (нейтральный), однако производители рекомендуют использовать только режим «P». Поэтому лучше установить для себя еще одно правило – парковаться и запускать двигатель только в режиме «паркинг».

3. После поворота ключа в замке зажигания перед запуском стартера рекомендуется подождать несколько секунд , чтобы дать время включиться бензонасосу и подкачать компрессию.

Следует помнить, что на некоторых марках автомобилей с АКПП переключение передач невозможно без вставки и поворота ключа в замке зажигания (разблокировки коробки передач). Также, на некоторых марках невозможно вытащить ключ из замка зажигания, если рычаг ПП находится в положении «D». (Читайте руководство по эксплуатации).

Большинство водителей, которые пересаживаются с «механики» на «автомат», первое время машинально выполняют действия, которые они привыкли многократно выполнять при езде на автомобиле с механической коробкой передач. Поэтому таким водителям, прежде чем начинать ездить с АКПП по дороге в общем автомобильном потоке, рекомендуется предварительно потренироваться в одиночестве.

Итак, стандартный порядок действий для трогания с места на автомобиле с АКПП выглядит следующим образом:

• Вставить ключ в замок зажигания.
• Выжать педаль тормоза правой ногой (левая нога при езде с АКПП не задействуется).
• Проверить положение рычага переключения передач — он должен находиться в положении «P» – «паркинг».
• Запустить двигатель (при нажатой педали тормоза).
• Также при нажатой педали тормоза переключить рычаг ПП в положение «D» – «драйв» (движение вперед).
• Полностью отпустить педаль тормоза, после чего автомобиль тронется с места и начнет движение вперед с небольшой скоростью — около 5 км/час.
• Для увеличения скорости движения нужно нажать на педаль «газа». Чем сильнее вы будете нажимать на педаль «газа», тем выше будут передачи и скорость.
• Для остановки автомобиля нужно убрать правую ногу с педали «газа» и выжать (ей же) педаль тормоза. Автомобиль остановится.
• Если вы планируете покинуть автомобиль после остановки, то при нажатой педали тормоза переместите рычаг переключения передач в режим «P» – «паркинг». Если же остановка потребовалась в пробке, у светофора или пешеходного перехода, то, естественно, рычаг ПП переключать в «паркинг» не нужно. После того, как вы решите опять продолжить движение, отпустите педаль тормоза и нажмите на педаль «газа» для увеличения скорости.

Многие современные АКПП имеют имитацию механического режима переключения передач «M» (как на МКПП) для повышения/понижения передач с помощью кнопок «+» и «–» на рычаге ПП. То есть, водителю предоставляется возможность самому вручную повышать или понижать передачи, забирая эту функцию у «автомата». При этом переход на механический режим переключения передач может производиться в движении, когда машина уже едет в режиме «D».

Для предотвращения повреждения двигателя при переходе в ручной режим «M» на ходу у всех АКПП предусмотрена специальная защита. Переход на ручное управление «M» актуален в следующих ситуациях:

• При движении по бездорожью на пониженной передаче, чтобы избежать пробуксовки.
• При движении накатом с горки, с торможением двигателем. Использовать для движения накатом нейтральный режим «N» не рекомендуется, так как он вреден для АКПП. А накат в режиме «D» не совсем удобен, так как происходит постепенное снижение скорости.
• Для удобного прохождения поворотов и других маневров, в том числе и для резкого ускорения при обгоне.

1. Самой распространенной ошибкой, приводящей к поломке АКПП, является включение режима «D» — «драйв» (движение вперед) без полной остановки при движении задним ходом . И, то же самое, только наоборот – включение режима «R» (задний ход) без полной остановки при движении вперед.
2. Вторая распространенная ошибка (скорее, заблуждение) связана с режимом «N» (нейтралка). Дело в том, что данный режим является экстренным, чтобы разблокировать колеса для кратковременной буксировки или перестановки машины в случае какой-либо неисправности. И только для этого!

   Но многие неопытные водители используют нейтральный режим «N» в пробках при кратковременных остановках , что приводит к гидравлическому удару и преждевременному износу АКПП. В пробках при частых остановках нужно использовать режим «D» вместе с педалью тормоза. Если нужно остановиться – нажимается педаль тормоза, если нужно медленно продвинуться вперед – педаль тормоза просто отпускается, и машина медленно катится вперед. И так можно ездить целый день.

3. Третья ошибка – переход в нейтральный режим «N» из режима «D» на ходу, в движении по трассе . Это опасно (особенно на большой скорости), так как может заглохнуть двигатель, в результате чего отключится гидроусиление руля и усиление тормозов, и автомобиль станет почти неуправляемым.
4. Еще одна ошибка – буксировка машины с АКПП на расстояние больше 40 км и на скорости более 50 км/час . В коробке «автомат», в отличие от МКПП, система подачи масла работает под давлением, но при буксировке она не работает. Соответственно, детали «автомата» вращаются «на сухую», без смазки, в результате чего происходит их очень быстрый износ.
5. Нередкой ошибкой является попытка завести машину с АКПП «с толкача» . И хотя такие попытки часто приводят к желаемому результату (двигатель запускается), все равно на механизм АКПП это действует разрушающе, и при такой частой эксплуатации «автомат» может не выработать и половины заложенного ресурса.

Заключение

Вполне возможно, что для кого-то АКПП покажется сложным и привередливым механизмом, несмотря на простоту и удобство его использования. Но это только на первый взгляд. На самом деле «автоматы» зарекомендовали себя как вполне надежные агрегаты, но, конечно же, при условии их правильной и грамотной эксплуатации. Особенно удобно пользоваться АКПП в больших городах, где часто приходится стоять в пробках.

Видео о том, как пользоваться «автоматом»:

Определение

Автоматическая коробка переключения передач (АКПП, автоматическая трансмиссия) — одна из разновидностей КПП, главным отличием от механической коробки переключения передач является то, что в АКПП переключение передач обеспечивается автоматически (т.е. не требуется прямое участия оператора (водителя)). Выбор передаточного числа соответствует текущим условиям движения, а так же зависит и от множества других факторов. Так же, если в традиционных КПП используется механический привод, то в автоматической коробке переключения передач иной принцип движения механической части, а именно, задействован гидромеханический привод или планетарный механизм. Встречаются конструкции, в которых двухвальная или трехвальная коробка передач работает вместе с гидротрансформатором. Такое сочетание использовали на автобусах ЛиАЗ-677 и в продукции компании ZF Friedrichshafen AG.

В последние годы, в обиход пришли автоматизированные механические коробки передач с электронным управлением и электропневматическими или электромеханическими исполнительными устройствами.

Предыстория

Недаром говорят, что лень – двигатель прогресса, вот и желание комфорта и более простой, удобной жизни породило множество интересных вещей и изобретений. В автомобилестроении, таким изобретением можно считать автоматическую коробку переключения передач.

Хотя конструкция АКПП является достаточно сложной и стала популярна лишь в конце 20 века, впервые ее установили в шведский автобус фирмы «Лисхольм-Смит» 1928 года. В серийное же производство, АКПП пришла лишь через 20 лет, а именно, в 1947 году в автомобиле Buick Roadmaster. Основой данной трансмиссии послужило изобретение немецкого профессора Феттингера, запатентовавшего в 1903 году первый гидротрансформатор.

На фотографиях тот самый Buick Roadmaster – первый серийный автомобиль, имеющий АКПП.

В автоматической трансмиссии роль сцепления выполняет гидротрансформатор, который передает крутящий момент к коробке передач от двигателя. Сам гидротрансформатор состоит из центростремительной турбины и центробежного насоса, между которыми расположен направляющий аппарат (реактор). Все они располагаются на одной оси и в одном корпусе, вместе с гидравлической рабочей жидкостью.

Ближе к современности

Середина 60х годов 20 века ознаменовалась окончательным закреплением и утверждением в США — современной схемы переключения АКПП — P-R-N-D-L . Где:

«P» (Parking) – «Стоянка» — Включена нейтральный режим, при котором выходной вал коробки механически заблокирован, благодаря чему автомобиль не движется.

«R» (Reverse) – «Задний ход» – Включение режима заднего хода (задняя передача).

«N» (Neutral) – «Нейтраль» – Связи между выходными валами КПП и входными нет. Но при этом, выходной вал не заблокирован, и автомобиль может перемещаться.

«D» (Drive) – «Основной режим» — Автоматическое переключение по полному кругу.

«L» (Low) – Движение только на 1-й передаче. Используется только 1-я передача. Гидространсформатор заблокирован.

Повышение требований к экономичности автомобилей привело к возвращению в 1980х годах четырехступенчатых трансмиссий, в которых четвертая передача имела передаточное число меньше единицы («овердрайв»). Так же получили распространение и блокирующиеся на большой скорости гидротрансформаторы, которые позволяли увеличить КПД трансмиссии за счет снижения потерь, возникающих в гидравлическом элементе.

В период с 1980-1990 года произошла компьютеризация систем управления двигателем. Аналогичные системы управления применялись и в АКПП. Теперь контроль над потоками гидравлической жидкости регулировался при помощи соленоидов, связанных с компьютером. Вследствие чего, переключение передач стало более плавным и комфортным, а экономичность и эффективность работы опять увеличились. В эти же года появляется возможность ручного управления коробкой передач («Типтроник» или аналогичные). Изобретена первая пятиступенчатая коробка передач. Отпадает необходимость смены масла в КПП, поскольку ресурс уже залитого в нее сопоставим с ресурсом коробки переключения передач.

Конструкция

Традиционно, автоматические коробки переключения передач состоят из планетарных редукторов, гидротрансформаторов, фрикционных и обгонных муфт, соединительных барабанов и валов. Иногда применяют тормозную ленту, которая замедляет один из барабанов относительно корпуса АКПП при включении одной из передач.

Роль гидротрансформатора заключается в передаче момента с проскальзыванием при трогании с места. На высоких оборотах двигателя (3-4 передача), гидротрансформатор блокируется фрикционной муфтой, которая не дает ему проскальзывать. Конструктивно он устанавливается так же, как и сцепление на трансмиссии с МКПП – между АКПП и собственно двигателем. Корпус гидротрансформатора и ведущая турбина крепится на маховик двигателя, как и корзина сцепления.

Сам гидротрансформатор состоит из трех турбин – статора, входной (составл. корпуса) и выходной. Обычно статор глухо затормаживается на корпус АКПП, однако в некоторых вариантах затормаживание статора включается фрикционной муфтой для максимального использования гидротрансформатора во всем диапазоне оборотов.

Фрикционные муфты («пакет») соединяя и разъединяя элементы АКПП – выходного и входного валов и элементов планетарных редукторов, и затормаживая их на корпус АКПП, осуществляют переключение передач. Муфта состоит из барабана и хаба. Барабан имеет крупные прямоугольные пазы внутри, а хаб – крупные прямоугольные зубья снаружи. Пространство между барабаном и хабом заполняют кольцеобразные фрикционные диски, часть из которых – пластмассовая с внутренними вырезами, куда входят зубья хаба, а другая часть выполнена из металла и имеет выступы снаружи, входящие в пазы барабана.

Сжимая гидравлически кольцеобразным поршнем пакет дисков, производится сообщение фрикционной муфты. Масло к цилиндру подводится через канавки в валах, корпусе АКПП и барабане.

Превью — увеличение по клику.

На первой, слева, фотографии — разрез гидротрансформаторной восьмиступенчатой АКПП автомобиля Lexus, а на второй — разрез шестиступенчатой преселективной АКПП Volkswagen

Обгонная муфта свободно скользит в одном направлении и заклинивает с передачей момента в другом. Традиционно она состоит из внутреннего и внешнего кольца и расположенного между ними сепаратора с роликами. Служит для снижения ударов во фрикционных муфтах при переключении передач, а также для отключения торможения двигателем в некоторых режимах работы АКПП.

В качестве устройства управления АКПП использовали набор золотников, которые управляли потоками масла к поршням фрикционных муфт и тормозных лент. Положение золотников задаются, как вручную механически рукояткой селектора, так и автоматикой. Автоматика бывает электронной или же гидравлической.

Гидравлическая автоматика задействует давление масла от центробежного регулятора, который соединен с выходным валом АКПП, а также давление масла от нажатой водителем педали газа. В результате чего, автоматика получает информацию о скорости автомобиля и положении педали газа, в зависимости от которой переключаются золотники.

Электроника использует соленоиды, перемещающие золотники. Кабели от соленоидов расположены вне пределов АКПП и ведут к блоку управления, который иногда объединен вместе с блоком управления впрыском топлива и зажигания. В зависимости от положения рукоятки селектора, педали газа и скорости автомобиля, электроника принимает решение о перемещении соленоидов.

Иногда, предусмотрена работа АКПП и без электронной автоматики, но только с третьей передачей переднего хода, или же со всеми передачами переднего хода, но с обязательным переключением рукоятки селектора. По вопросам поломки и ремонта КПП вас проконсультируют .

Система автомобильной трансмиссии и ее компоненты

В этой статье вы подробно узнаете, что такое автомобильная трансмиссия, компоненты системы трансмиссии и ее требования.

Содержание

• Что такое система автомобильной трансмиссии?
• Требования к системе передачи.
• Компоненты системы трансмиссии
  • 1. Сцепление:
  • 2. Коробка передач:
  • 3. Карданный вал:
  • 4. Дифференциал:
  • 5. Ведущая ось:

Что такое автомобильная трансмиссия?

Двигатель внутреннего сгорания вырабатывает мощность, которая передается на опорные катки.

Выход от двигателя возможен в виде вращения коленчатого вала. Это вращательное движение передается на опорные катки.

Трение между дорогой и поверхностью колеса делает возможным движение автомобиля. Эту функцию выполняет трансмиссионная система.

Автомобильная трансмиссия состоит из нескольких компонентов. Эти компоненты работают вместе, чтобы плавно и эффективно передавать вращательное движение от коленчатого вала на опорные катки.

Внезапное изменение состояния с состояния покоя на движение или наоборот нежелательно. Это может быть неудобно или даже опасно для пассажиров автомобиля.

Поэтому вращательное движение коленчатого вала должно передаваться постепенно, а не резко. Другой аспект трансмиссии заключается в том, что движение от коленчатого вала не должно передаваться сразу после запуска двигателя.

Нежелательно, чтобы после запуска двигателя автомобиль начинал движение. Движение должно передаваться только «по желанию»

Вращательное движение коленчатого вала создает крутящий момент, а передача этого крутящего момента на опорные колеса создает движущую силу или тяговое усилие, вызывающее движение колес по дороге .

При трогании с места требуется большое тяговое усилие. Двигатель выдает почти такой же крутящий момент. Этот крутящий момент должен быть увеличен, чтобы создавалось достаточное тяговое усилие.

Это требует введения «рычага» между двигателем и опорными катками.

Вариация рычага необходима, потому что, если один и тот же рычаг используется как для подъема, так и для движения по ровной дороге, максимально возможная скорость будет чрезмерно низкой.

Большой рычаг подразумевает большое снижение скорости между двигателем и колесами, а на вполне умеренной дороге обороты двигателя будут очень высокими.

Но при высоких оборотах двигателя крутящий момент двигателя падает, так что доступное тяговое усилие будет меньше, что приведет к снижению скорости движения.

На правильно обслуживаемой дороге комфортная крейсерская скорость для автомобиля может составлять примерно 50 километров в час, а при диаметре колеса 30 см он будет иметь скорость вращения около 1060 об/мин.

При частоте вращения двигателя около 3500 об/мин система автомобильной трансмиссии должна будет снизить 3500 об/мин на двигателе до примерно 1060 об/мин на колесе (соотношение 3,3:1). Это соотношение может варьироваться в зависимости от объема двигателя и технических характеристик двигателя.

В то время как характер трансмиссии не сильно зависит от изменений в форме «вагонной единицы», так что трансмиссия 4-колесного транспортного средства аналогична трансмиссии заднеприводного транспортного средства, расположение трансмиссии будет быть разными в обоих случаях.

Ось задних опорных катков, на которую обычно передается движение, перпендикулярна осевой линии автомобиля.

Следовательно, привод между двигателем и опорными катками повернут на 90 градусов.

Если автомобиль движется по круговой траектории, внутреннее и внешнее колеса будут проходить круги разного радиуса. Таким образом, внутреннее и внешнее колеса проходят разные расстояния.

Поскольку автомобиль движется как единое целое, за один и тот же период времени ему приходится преодолевать разные расстояния.

В большинстве автомобилей двигатели устанавливаются в передней части рамы тележки. Обычно движение передается на опорные катки с задней стороны.

Расстояние между ними довольно значительное. Движение требуется передать через это расстояние. Также задняя ось крепится к раме через рессоры.

Из-за неровного покрытия дороги ось двигается вверх-вниз, а рессоры прогибаются. Взаимное расположение двигателя и коробки передач, а также система автомобильной трансмиссии должны быть в состоянии это воспринять.

Посмотрите видео, где подробно сравнится автоматическая и механическая коробки передач.

Требования к системе передачи.

Таким образом, система трансмиссии должна отвечать следующим требованиям:

1. Позволяет двигателю оставаться отсоединенным от опорных катков. Их следует подключать только «по желанию».

2. Позволяет двигателю во время работы подключаться плавно и постепенно, без рывков, к опорным каткам.

3. Включить рычаг между двигателем и опорными катками. Этот рычаг должен быть переменным, чтобы справляться с различными условиями, такими как старт с места, движение с постоянной скоростью или подъем в гору.

4. Включить снижение скорости двигателя.

5. Поверните привод на 90 градусов.

6. Должен обеспечивать работу внутренних и внешних опорных катков с разной скоростью при движении транспортного средства по криволинейной траектории.

7. Должен обеспечивать относительное движение двигателя и опорных катков при их перемещении вверх и вниз из-за неровностей дорожного покрытия.

Компоненты системы трансмиссии

Система трансмиссии состоит из следующих компонентов:

1. Сцепление.

2. Коробка передач.

3. Карданный вал.

4. Дифференциал.

5. Ведущая ось.

1. Сцепление:

Этот компонент позволяет двигателю оставаться отсоединенным от опорных катков.

Вращательное движение коленчатого вала не передается опорным каткам. Это позволяет передавать движение по желанию водителя автомобиля.

Сцепление также позволяет постепенно передавать движение, так что автомобиль начинает двигаться плавно. Работает по принципу трения.

2. Редуктор:

Состоит из нескольких пар зубчатых колес. Они передают движение от коленчатого вала через сцепление на разных скоростях.

Обеспечивает необходимый рычаг между двигателем и опорными катками. Этот рычаг является переменным, чтобы справиться с различными условиями, возникающими во время движения транспортного средства.

3. Карданный вал:

Третий компонент автомобильной трансмиссии, передающий движение от коробки передач к дифференциалу. Расстояние между ними может быть большим, и, следовательно, это тонкий и длинный стержень, соединяющий их.

4. Дифференциал:

Одним из требований системы трансмиссии является поворот движения на 90 градусов, поскольку оси карданного вала и ведущей оси находятся под прямым углом друг к другу. Это осуществляется за счет дифференциала через колесно-шестеренчатую компоновку.

Еще одна функция, которую выполняет дифференциал, — изменение скоростей внутренних и внешних колес при повороте автомобиля.

5. Ведущая ось:

Ось, на которую передается движение от коленчатого вала двигателя, называется ведущей осью. Другая ось воспринимает только нагрузку транспортного средства и поэтому называется мертвой осью или просто осью.

Движение обычно передается на заднюю ось, но может передаваться на переднюю ось или на обе оси. Когда движение передается на обе оси, это называется полным приводом.

Наконец, движение передается на опорные катки на двух концах ведущей оси.

Колеса вращаются, и трение между их поверхностью и поверхностью дороги делает возможным движение автомобиля по дороге.

Это все для автомобильной трансмиссии и компонентов трансмиссионной системы. Я надеюсь, вам понравится. И пожалуйста, не забудьте поделиться. Спасибо!

Что такое полуавтоматическая передача? В чем разница с полностью автоматической коробкой передач?

Тот, кто любит водить машину или вынужден водить машину по работе или по необходимости, знает, что коробка передач делится на механическую и автоматическую. Автомобили с автоматической коробкой передач, которые становятся все более популярными благодаря комфорту, который они предлагают, также делятся на две категории: полностью автоматическая коробка передач и полуавтоматическая коробка передач . Если вы когда-нибудь думали, что это одно и то же, вы ошибались.

В этом содержании «Что такое полуавтоматическая коробка передач?» Мы ответим на вопрос и объясним различия между полуавтоматической коробкой передач и полностью автоматической коробкой передач. О преимуществах и недостатках полуавтоматической трансмиссии мы также поговорим в нашем материале. Начнем без лишних слов.

Что такое полуавтоматическая коробка передач?

Прежде чем ответить на этот вопрос, давайте сначала ответим на вопрос «что такое снаряжение», чтобы более ясно объяснить предмет. Проще говоря, шестерня, редуктор или редуктор — это механизм, который регулирует, какое количество мощности выдается в процессе передачи мощности, передаваемой двигателю автомобиля, на колеса. Мощность, передаваемая на колеса, меняется при каждом переключении передач. Этот процесс выполняется водителем в автомобилях с механической коробкой передач и механизмами, называемыми роботами в автомобилях с автоматической коробкой передач.

Сцепление необходимо для переключения передач. В автомобилях с механической коробкой передач самая левая педаль — это педаль сцепления, и, как правило, водитель переключает передачу, нажимая эту педаль. Здесь проявляется первое отличие автомобилей с автоматической коробкой передач: автомобили с автоматической коробкой передач не имеют педали сцепления, находящейся под контролем водителя, и автомобиль, естественно, держит сцепление наготове.

Полуавтоматические коробки передач имеют конструкцию коробки передач, идентичную механической коробке передач. Отличие этих двухскоростных автомобилей, имеющих систему герметизации один к одному, состоит в том, что у полуавтоматических автомобилей нет педали сцепления. Зубчатые роботы обеспечивают переключение передач в полуавтоматических транспортных средствах с редуктором, которые работают как транспортные средства с механической коробкой передач один к одному и расход топлива и производительность которых почти идентичны автомобилям с механической коробкой передач.

Чем полуавтомат отличается от других?

Одним из самых больших отличий полуавтоматической коробки передач является то, что она может сама управлять передачей в зависимости от запроса водителя. Как так? Объясним сразу. Мы уже говорили, что зубчатая передача в полуавтоматических автомобилях фактически такая же, как и в автомобилях с механической коробкой передач. В этих автомобилях автоматически работает только сцепление. С его помощью водитель может сам управлять передачей автомобиля, выбирая между автоматической и ручной передачей.

Буквы P (парковка), N (нейтраль), R (задний ход), D (вождение) и M (ручной/ручной) можно увидеть сбоку или над шестерней полуавтоматических автомобилей. Когда вы переключаете передачу в положение D, автомобиль начинает автоматически переключать передачи. Когда передача находится в положении M, водитель может управлять передачей по своему усмотрению. Конечно, после того, как нужный участок будет пройден, если водитель не переключит собственную передачу, автомобиль вмешается и переключит передачу автоматически.

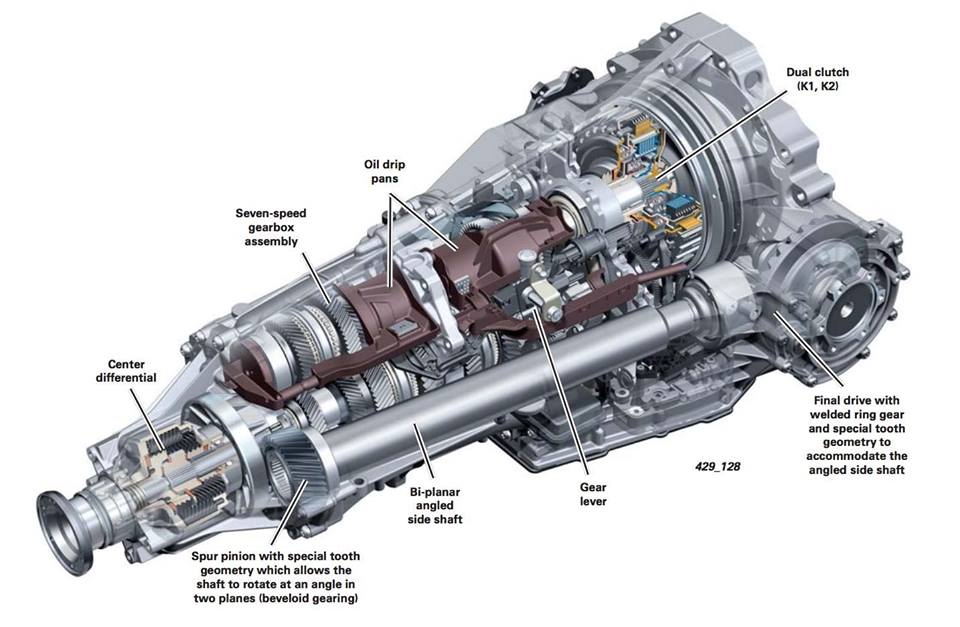

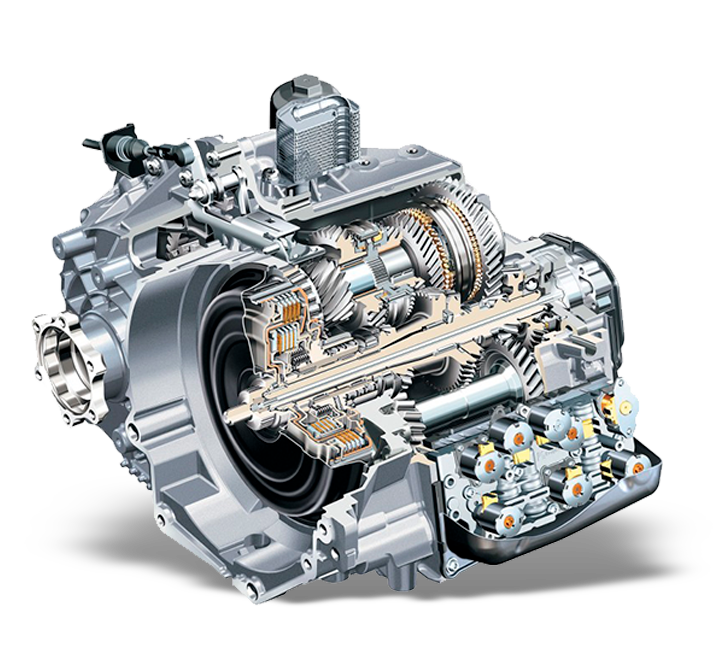

Что такое коробка передач с двойным сцеплением?

В автоматических коробках передач с одним сцеплением структура передачи идентична механической коробке передач. Переключения передач ощущаются сильнее. Так как все передачи автомобиля будут проходить в зависимости от этого сцепления в такой компоновке с одной нажимной накладкой, то иногда могут быть срывы и заедания. Структура коробки передач с двойным сцеплением идентична механической коробке передач, но переключение передач происходит по-другому.

Коробки передач с двойным сцеплением имеют накладки с двойным давлением. В этом типе коробки передач первая нажимная накладка отвечает за переключение на первую, третью, пятую и седьмую передачи, а вторая напорная накладка отвечает за переключение на вторую, четвертую, шестую и восьмую передачи. Вот почему переключения передач менее ощутимы в коробках передач с двойным сцеплением.

Принцип работы можно обобщить следующим образом: Первая нажимная накладка отпускает сцепление после того, как вы можете переключить автомобиль на 1-ю передачу. В коробках передач с одним сцеплением эта накладка снова включает сцепление при переключении на 2-ю передачу, поэтому переключения передач ощущаются больше, но в автомобилях с двойным сцеплением это ощущение намного меньше, потому что активна фрикционная муфта второго давления. Так же, как когда автомобиль находится на 2-й передаче, первая нажимная накладка подготавливает автомобиль к 3-й передаче, и сцепление готово.

Преимущества и недостатки полуавтомата:

• Преимущества:
  • Потребляет меньше топлива, так как имеет конструкцию один к одному с механической коробкой передач,
  • По характеристикам близок к механическим коробкам передач,
  • Очень удобен в повседневном использовании,
  • Практически не чувствуется переключение передач в полуавтоматах с двойным сцеплением,
  • Передача может быть изменена по желанию водителя,
• Недостатки:
  • Переключение передач более ощутимо в полуавтоматических коробках передач с одним сцеплением,
  • Автомобили с полуавтоматическим редуктором без системы помощи при трогании на склоне,
  • Продажные цены более ценны, чем автомобили с механической коробкой передач,
  • Система сцепления легче изнашивается в полуавтоматических коробках передач с одним сцеплением.

Полуавтоматическая коробка передач может показаться более выгодной, так как она сочетает в себе основные принципы как ручной, так и полностью автоматической коробки передач. Многие производители отдают предпочтение этой коробке передач, тем более, что в полуавтоматических коробках передач с двойным сцеплением переключения передач практически не ощущаются. Функция, которая является полностью автоматической, но не полуавтоматической, является функцией предотвращения прокрутки по умолчанию на склоне. Если у транспортного средства нет опоры для взлета, полуавтоматические транспортные средства могут прокручиваться на склонах. В полностью автоматическом режиме такой ситуации нет.

Мы подошли к концу нашего содержания, где мы отвечаем на вопрос о том, что такое полуавтоматическая передача, объясняем различия в середине полностью автоматической передачи и собираем преимущества и недостатки этой передачи по сравнению с другими. Какой тип коробки передач вы предпочитаете? Вы можете поделиться с нами в разделе комментариев. Так что следите за обновлениями, чтобы не пропустить продолжение нашего контента.

Similar Ads

Автоматические коробки передач работают под давлением

Хотя было предпринято несколько попыток разработать коробку передач, которая автоматически выбирала бы передачи, до 1939 что инженеры General Motors нашли удовлетворительное решение; устройство называлось HydraMatic, и это была первая полностью автоматическая трансмиссия для легковых автомобилей, запущенная в производство: было продано около 25 000 автомобилей Oldsmobile, оснащенных ими.

Почти двадцать пять лет спустя, в 1963 году, Эрл А. Томпсон, руководивший группой инженеров GM, разработавших HydraMatic, получил премию Сперри в знак признания «выдающегося инженерного вклада, который благодаря применению доказали свою эффективность на практике, продвинули вперед искусство транспортировки по суше, морю или воздуху».

В течение следующих 75 лет автоматическая трансмиссия (A/T) приобрела еще пять (или даже шесть) скоростей, стала управляться электроникой и уменьшилась в размерах. Но по прошествии стольких лет работа коробки передач по-прежнему зависит от давления в гидравлической магистрали.

Давление в гидравлической линии управляет работой автоматической коробки передач

Блок клапанов является центром управления автоматической коробкой передач. Он содержит лабиринт каналов и проходов, которые направляют гидравлическую жидкость к многочисленным клапанам, которые затем активируют соответствующий пакет сцепления или ленточный сервопривод для плавного переключения на нужную передачу для каждого режима движения.

Каждый из множества клапанов в корпусе клапана имеет определенное назначение и назван в честь этой функции. Например, клапан 2-3 переключения активирует переключение со 2-й на 3-ю передачу на повышение, или клапан переключения 3-2 передачи определяет, когда должно происходить переключение на пониженную передачу.

Наиболее важным клапаном является ручной клапан, который напрямую соединен с рычагом переключения передач и закрывает и открывает различные проходы в зависимости от того, в каком положении находится рычаг переключения передач. Например, в режиме Drive ручной клапан направляет жидкость в пакет(ы) сцепления, который активирует 1-ю передачу. Он также настроен на отслеживание скорости автомобиля и положения дроссельной заслонки, чтобы определить оптимальное время и усилие (в зависимости от нагрузки и скорости двигателя) для переключения с 1 на 2 передачу.

В коробках передач с компьютерным управлением электрические соленоиды устанавливаются на корпус клапана, который направляет жидкость к соответствующим пакетам фрикционов или лентам под управлением компьютера для более точного управления моментами переключения.

Давление, создаваемое масляным насосом, направляется на главный трубопровод, регулятор и дроссельные клапаны для управления и смазки трансмиссии. Некоторые из них были заменены или работают вместе с электронным управлением.

• Давление регулятора увеличивается со скоростью автомобиля. Старые трансмиссии имели механические регуляторы, состоящие из пружин, центробежных грузов и золотникового клапана для контроля этого давления. Давление регулятора определяет повышение передачи, а давление дроссельной заслонки определяет понижение передачи. В современных трансмиссиях для переключения передач используются соленоиды.
• Давление дроссельной заслонки указывает на нагрузку двигателя. В некоторых трансмиссиях для управления дроссельной заслонкой используется вакуумный модулятор или тяга дроссельной заслонки. В автомобилях последних моделей для достижения тех же результатов используются электрические соленоиды.

Трансмиссии переключают передачи, перемещая клапаны переключения передач. Давление регулятора действует на один конец клапана, а давление дроссельной заслонки, которому помогает пружина, действует на другой. Когда автомобиль впервые разгоняется с места, давление дроссельной заслонки выше, чем давление регулятора, поэтому автомобиль остается на первой передаче. По мере увеличения скорости автомобиля давление регулятора (зависящее от скорости автомобиля) увеличивается до тех пор, пока не превысит давление дроссельной заслонки и не вызовет переключение на более высокую передачу.

Переключение на более низкую передачу происходит, когда давление дроссельной заслонки превышает давление регулятора. Это связано с повышенной нагрузкой на двигатель. Эти два давления управляют движением клапана переключения передач. Клапаны переключения управляют реактивными устройствами (муфтами и ремнями), приводящими в движение и зажимающими элементы планетарного ряда.

Добиться плавного переключения передач без чрезмерного «пробуксовывания» — немалый подвиг: давление, блокирующее один набор лент и отпускающее другое, должно быть не только правильно рассчитано, но и должно применяться таким образом, чтобы твердое переключение без ударов. Все это контролируется давлением в гидравлической линии.

Во время разработки портов A/T давления измеряются в режиме реального времени и сравниваются с проектными нормами, чтобы подтвердить соответствие проектным параметрам. В то же время время переключения и качество измеряются и субъективно оцениваются, чтобы обеспечить достижение целей в отношении управляемости и производительности. Это можно сделать только с помощью высокоточных и качественных преобразователей давления, таких как производимые STS.

Эти измерения, записанные во время разработки, имеют решающее значение не только для определения изменений качества, но и для разработки уникальных спецификаций, относящихся к конкретной трансмиссии. Они используются для диагностики неисправностей в ремонтных мастерских.

Идти в ногу со временем

Учитывая, что нормы выбросов играют важную роль в разработке современных автомобилей, производители продолжают переосмысливать дизайн, стремясь повысить эффективность без снижения производительности.

В одной из таких разработок корейского производителя KIA было запатентовано 143 новых технологии при разработке компактного автомобиля 8AT. Эта новая трансмиссия обеспечивает плавное ускорение с места, а также большую топливную экономичность, улучшенные характеристики NVH и более решительное ускорение на высоких скоростях, чем автоматическая коробка передач с меньшим количеством передач.

Чтобы улучшить топливную экономичность восьмиступенчатой ​​автоматической коробки передач, инженеры KIA значительно уменьшили размер масляного насоса (основной источник потери мощности в автоматической коробке передач) и упростили конструкцию гидроблока. Обладая самым маленьким масляным насосом из всех серийных трансмиссий в своем классе, 8AT может более эффективно использовать гидравлическое масло, равномерно распределяя его по агрегату в любое время.

Команды разработчиков KIA также включили корпус клапана прямого управления, чтобы обеспечить прямое управление электромагнитным клапаном сцепления, а не через несколько регулирующих клапанов. Это позволило KIA уменьшить количество регулирующих клапанов с 20 до 12, что привело к более быстрому переключению передач, более прямой механической связи с двигателем и улучшенной компоновке.

Задача этого революционного подхода заключалась в том, чтобы насос меньшего размера мог подавать достаточные объемы гидравлической жидкости под давлением до 20 бар к различным компонентам, необходимым для работы коробки передач.
