Схема автозапуска автомобиля своими руками: Автозапуск без сигнализации своими руками схема. Автозапуск с простой сигналки, делаем сами

Автозапуск, для машины » Автосхемы, схемы для авто, своими руками

Всем привет. Скоро опять зима,опять плясать вокруг машины,пока она прогревается. Хотел купить сигу с автозапуском,но подумал-сколько гемора с её установкой…
Короче спаял отдельный блок,никаких «лишних наворотов» типа блокировка от педали тормоза и «процедура выхода из автомобиля» нету.
Опишу алгоритм работы: снимаем машину с охраны, нажимаем кнопку на брелке,если код (48 байт сохранён в EEPROM и редактируется файл .eep с помощью блокнота) принят без ошибок-включаются поворотники и зажигание на 5 секунд,что бы бензонасос накачал топливо,потом поворотники гаснут и включается стартер. Стартёр будет крутить не более 5 секунд пока не сработает датчик давления масла, а сработает он (если мотор исправен) гораздо раньше,чем движок заведётся,для этого предусмотрена задержка отключения стартера в 0,5 секунды (про изменение задержки ниже), потом поворотники мигнут 3 раза.На всякий пожарный случай если во время прогрева мотор вдруг заглохнет-зажигание выключится.Если при заведёном двигателе нажать кнопку брелка-зажигание выключится и поворотники мигнут 1 раз. Теперь про изменение задержки. Если стартер недокручивает и мотор не успевает завестись-нужно увеличить задержку,делается это так: нажать и удерживать кнопку,поднять ручник на время не более 3х секунд,опустить ручник,задержка увеличится на 0,1 сек (это значение сохранится в EEPROMе) и т.д.

Если переборщить,то задержку можно вернуть в значение по умолчанию (0,5сек),для этого нажать и удерживать кнопку,поднять ручник на время более 3сек. Вообще переборщить не страшно,на наших машинах предусмотрена защита стартера,при пуске двигателя ЭБУ сам отключает стартер как только обороты коленвала достигают 500 об/мин.Про бюджетные иномарки не знаю… в дорогих точно есть но их владельцы врядли ходят на наш форум…
Конструкция: брелок использовал от старой сиги,только заменил микросхему (смотреть фото),приёмник в блоке от той же сигналки,хотя так же не плохо работают «радиомодули ув. blaze». Думаю,что в место реле можно поставить MOSFETы,под рукой не было,не пробовал… Корпус-пластиковая монтажная коробка 75х75. Вроде всё.

Автозапуск своими руками с телефона схема

Как завести авто с сотового и не только, схема – Поделки для авто

В статье описано простое дистанционного устройство, которое можно использовать для запуска стартера автомобиля с сотового телефона. В этом блоге я уже представлял несколько интересных дистанционных пультов для управления разным электрическим оборудованием со своего сотового телефона.

Предыдущие схемные решения могут с успехом применяться и для запуска системы зажигания автомобиля с сотового телефона владельца.

Схема представляет собой транзисторный аудио усилитель, который усиливает сигнал от модема телефона. Телефон показанный на схеме остается соединенным с цепью и образует неотъемлемую часть всей системы. В данном случае в качестве модема показан телефон NOKIA 1280, хотя вместо него можно использовать любой дешевый телефон, имеющий функцию “назначить мелодию” для конкретного выбранного номера.

Номер владельца телефона вначале сохраняется и для него выбирается подходящий звуковой тон из доступных в модеме телефона, так что модем реагирует только на номер владельца, а не на любые, не относящиеся к делу, номера. А звуковой тон модема, установленный по умолчанию, переводится в состояние “пустой”, чтобы не принимать остальные нежелательные звонки.

Когда владелец звонит на этот модем-телефон, мелодия, обнаруженная схемой усиливается до уровня, достаточного для срабатывания реле. Реле остается под напряжением до тех пор, пока вызов не отменен. Поскольку контакты реле соединены или интегрированы с выключателем зажигания автомобиля, то это сразу же запускает систему зажигания автомобиля и двигателя в целом. Цепь обратной связи от генератора (D2, R8,T5) гарантирует, что реле мгновенно выключится независимо от длительности звонка от мобильного телефона владельца.

Таким образом, можно включить зажигание автомобиля без владельца или водителя внутри автомобиля и без ручных операций, т.е. удаленно через мобильный телефон владельца. Может кому данная идея и пригодиться, ведь её можно реализовать и в быту и ещё где…

Список радиокомпонентов:

R1 = 22k
R2 = 220 Oм,
R3 = 100K,
R4,R6,R7 = 4K7
R5 = 1K
R8 = 33K
R13 = 100 Ом,
T1, T2, T4, T5 = BC547
T3 = BC557,
C1 = 0.22uF
C2,C3, C4 = 100uF/25v
D1, D2 = 1N4007
L1 = 40 mH
диод = 1N4007
реле = 12V/SPDT
Модем = NOKIA 1280

РадиоКот :: GSM Автозапуск двигателя

РадиоКот >Схемы >Цифровые устройства >Защита и контроль >

GSM Автозапуск двигателя

Решил для всех котов и кошечек статейку нацарапать и рассказать о своей разработке – GSM автозапуск.

Что умеет? Да просто заводит двигатель по телефону и охраняет его в это время.

 А теперь подробнее.

Что бы запустить мотор, нужно позвонить, дождаться ответа после третьего гудка, почему третьего – расскажу позже. Потом набрать на клавиатуре пин код, если он не верный, блок повесит трубку, а если наоборот — включит зажигание, через три секунды стартер, мотор запустится, блок отправит вам смс с соотв. сообщением и повесит трубку. Если по какой – то причине движок не заводится, стартеру отведено на это 5 секунд, блок выключит зажигание, отправит вам смс об этом. Если же мотор завелся, но потом заглох, блок оповестит вас и об этом. Пуск и работа двигателя контролируются по форсунке. Пин код состоит из 4 цифр. Его можно изменить в любой момент. Для этого нужно совершить дозвон, дождаться ответа и набрать на клавиатуре *12345678. Т.е. звездочка, старый пин, новый пин. На каждой принятой цифре клаксон будет коротко бипать, как на мерседесах… В подтверждение сохранения нового пина, клаксон выдаст биип по – длиннее.

Для глушения двигателя надо отправить смс с текстом «Glushi» без кавычек.

Если во время прогрева в машину проберется какой – то злодей и нажмет на тормоз, без этого на АКП не переключишь селектор, блок сразу же выключит зажигание, отправит вам смс, потом сделает дозвон и включит прерывистый клаксон, до тех пор, пока вы не отклоните вызов.

Для любителей терять телефоны заложил две смс команды. «Block» и соответственно «Razblock». При отправке смс с таким текстом, другой номер, не тот, с которого вы пишите, будет заблокирован или разблокирован.

На моей карете стоит заводская сигнализация с кнопками на ключе – выкидухе, думаю, у многих так же. Но вот есть один нюанс. При включенном зажигании кнопки не действуют и двери не открыть. Можно конечно воспользоваться личиной, но это не наш метод. Просто, делаем дозвон и блок не поднимая трубки «нажимает» кнопку центрального замка.

На симкарте блока записаны два номера, только с этих номеров блок принимает входящие вызовы и смс, остальные отклоняются и удаляются без прочтения.

Вот и весь функционал, касаемо прошивки для АКП. Для авто с механикой, есть вторая прошивка, в нее добавлена функция «резервирования автозапуска». Для того, чтобы не завести после выходных оставленную на передаче машину. «Процедура выхода из автомобиля» выглядит стандартно, как на заводских авто сигнализациях. На заведенном двигателе надо поднять ручник, вытащить ключ из замка (двигатель останется заведен), выйти и закрыть дверь, сделать дозвон. Блок выключит зажигание и запрет двери. КПП гарантированно останется на «нейтралке».

У обеих прошивок есть одно общее неудобство, я про три гудка. Неудобство продиктовано всей конструкцией. Для работы автозапуска нам приходится извлекать чип иммобилайзера из ключа и крепить его вблизи рамки, расположенной в виде катушки вокруг замка зажигания. Что бы не терять эту заводскую противоугонку, я разрываю цепь в труднодоступном месте и коммутирую ее герконным реле. На фото два черных DIP корпуса, один на иммо, второй на Ц.З.

Забегу чуть вперед по деталям — два черных «резистора» — это ферритовые бусины, Две зеленые платы бутербродом — это DC-DC преобразователи.

Далее.

Для того, чтобы завести мотор с ключа, перед включением зажигания надо сделать дозвон, одновременно с тем, как блок вас идентифицирует (включит светодиод), он включит и это реле. Включаем зажигание (именно в этот момент происходит чтение чипа) и вешаем трубку. Трех гудков как раз достаточно, что бы не тратить деньги.

Теперь опишу конструкцию.

Все собрано на микроконтроллере ATmega328P

GSM модуле SIM800L и двух готовых DC-DC с подстроечным резистором для регулировки напряжения, от наших китайских партнеров. Первый DC для питания контроллера, настроен на 5 вольт и вместо подстроечника установлен постоянный резистор на 43 кОм. Второй на 4 вольта и резистор на 33 кОм, для питания SIM800L.

Входные цепи блока отделены оптопарами PC817

Выходные – на мосфетах и реле

Герконные реле – высокоомные с встроенными диодами, подключены на прямую к микроконтроллеру. Линии Rx и Tx разделены ферритовыми бусинами.

Платы из одностороннего текстолита, делал впервые, фоторезистом, с большими земляными полигонами для защиты проца от помех – SIM800L двухваттная, ВЧ гуделка — перделка! Пластиковый готовый корпус, кажется G1018 называется, покупался на чипдип, там же и релюшки. GSM модуль, антенна, DC-DC преобразователи – готовые модули с алиэкспресс, ссылок не даю, товар заканчивается и они мертвеют.



Теперь по настройке.

В телефонной книге симки надо поудалять все! Записать два номера, свой и жену, к примеру, с именами А и В (заглавные латинские буквы!). Полностью собрать главную плату, сначала питание, убедиться в напряжениях 5 и 4 Вольт. Подсоединить на проводах одним – двумя витками через ферритовое колечко SIM800L. Подать 12 Вольт, дождаться регистрации модуля в сети, его светодиод вначале будет быстро мигать, после регистрации начнет вспыхивать раз в три секунды. Можно позвонить ему – убедиться. Дальше читаем фьюзы, ставим галки, как на скриншоте (EESAVE пока ставить не надо) и записываем их.

Теперь заливаем прошивку. После окончания прошивки светодиод схемы мигнет – это значит, что он прошил сам себе пин код по умолчанию, данные о блокировке номеров и залил конфигурацию GSM модулю, теперь можно включить бит EESAVE и зашить его. По окончанию светодиод снова мигнет. Все! Собираем остальное и проверяем, как щелкают реле.

Скриншот схемы:

Скриншот платы:

 Форум: https://radiokot.ru/forum/viewtopic.php?f=43&t=159470

Файлы:
прошивка для АКП
прошивка для МКП
плата
схема

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

как запустить двигатель автомобиля своими руками с мобильного телефона, схема и видео как подключить блок

GSM устройства обеспечивают высокую надежность и более удобное управление автомобилями, на которых они установлены. Посредством специальных функций можно реализовать автозапуск GSM, что позволит водителю начать движение на уже прогретом двигателе.

Конструкция

Конструктивно GSM устройство включает в себя элементы:

1. Электронный микропроцессорный модуль. Основное предназначение блока заключается в обработке команд, которые отправляет автовладелец. Устройство выполняет мониторинг и анализ показаний, поступающих с контроллеров, а также отправляет сигналы на исполнительные системы и узлы машины.
2. Контроллеры. Датчики используются для предотвращения быстрого износа силового агрегата и его выхода из строя. В зависимости от производителя GSM модулей в комплектацию может входить один или несколько контроллеров. Это могут быть датчики давления моторной жидкости, температуры. Первый используется для измерения количества масла в соответствии с компрессией. Если уровень жидкости будет недостаточным, то пуск двигателя не выполнится. Устройство может оборудоваться контроллером положения передач – если машина стоит на скорости, а не на нейтрали, двигатель не запустится.
3. Устройство предпускового подогрева. Этой составляющей может не быть.

Как это работает?

Блок автоматического запуска двигателя обеспечивает возможность устанавливать параметры старта агрегата:

• ориентируясь на часы в заданное время;
• основываясь на показаниях контроллера температуры при определенном значении;
• удаленно по сигналу с мобильника или коммуникатора.

Подробный обзор некоторых моделей модулей представлен каналом autostudioru.

Независимо от модели автосигнализации, алгоритм срабатывания модуля будет следующим:

1. На устройство подается сигнал. Он может быть отправлен с мобильника автовладельца или от одного из контроллеров. Если запуск возможен по таймеру, это устройство тоже может отправить команду.
2. Выполняется активация подогревательного устройства.
3. Активируется подача горючего по каналам.
4. Устройство блокировки силового агрегата выключается, если оно имеется. Выполняется активация режима автозапуска.
5. Устройство или сигналка выполняет проверку состояния бортовых электронных приборов, а также электросети машины. Диагностируется качество подачи электропитания.
6. Выполняется активация стартерного механизма.
7. Силовой агрегат начинает подготовку горючей смеси для запуска ДВС.
8. Производится активация зажигания.
9. Если во время выполнения предыдущих шагов не возникло проблем, то автовладелец предупреждается об удачном пуске ДВС.

Преимущества и недостатки

Основные достоинства GSM устройств:

1. Правильная подготовка силового агрегата к запуску заблаговременно. Когда водителю потребуется выехать, мотор машины будет запущен и прогрет. Автовладельцу не надо тратить время, это преимущество особенно актуально для тех, кто часто опаздывает.
2. Можно обеспечить комфортные условия в салоне машины. При правильной настройке с запуском

GSM-модулем для автомобиля, управлением со смартфона, своими руками, мобильного, через, двигателя, дистанционный, сим картой, что это такое, завести машину, GPS, приложением, сотового

Сигнализация с автозапуском с телефона: GSM-модулем для автомобиля, управлением со смартфона, своими руками, мобильного, через, двигателя, дистанционный, сим картой, что это такое, завести машину, GPS, приложением, сотового Перейти к содержанию

Как сделать автозапуск своими руками? Модуль и схема автозапуска своими руками

Существенно облегчить повседневные занятия поможет автозапуск, своими руками его сделать можно без особых проблем. Причем самый элементарный вариант – это применить простую и дешевую автомобильную сигнализацию. Но такая идеально подойдет лишь в том случае, если управление необходимо совершать в небольшом радиусе. В случае если между приемником и передатчиком большое расстояние, лучше всего применить сигнализацию с обратной связью.

Что учитывать при проектировании автозапуска?

Такую систему можно сделать в том случае, если имеются данные о времени, в течение которого происходит запуск двигателя. Нужно отметить, что промежуток может быть любым, зависит он от того, какое состояние у поршневой группы, системы зажигания и топливоподачи. Эталонное значение времени — порядка 0,7 секунды с момента начала прокрутки коленчатого вала до окончательного запуска.

Именно эти данные стоит учитывать при проектировании системы автозапуска. Если время в рамках допустимых значений, то можно применять автомобильные сигнализации. Но если же оно больше, вам потребуется извернуться, придумать конструкцию, способную обеспечить гарантированный запуск. Как вариант – применение сотового телефона. Но можно и подключить реле с задержкой. Главное – это замыкание его контактов на тот промежуток времени, который необходим вам.

Использование автомобильной сигнализации

Если вам необходимо проводить запуск установки, находящейся в непосредственной близости от вас, то вполне разумно применять самую простую автосигнализацию. У нее имеются два канала: первый используется для снятия и постановки на охрану, второй – для дополнительных функций, таких как автозапуск или открывание багажника. Это часто используемые функции, необходимые для нормальной работы. Но можно сделать и автозапуск с телефона своими руками, это позволяет увеличить время прокрутки коленвала.

Но минус в том, что импульс, вырабатываемый на контактах второго канала, имеет малый промежуток времени. Обычно это 0,7 секунды, но некоторые модели автосигнализаций позволяют проводить программирование и выбирать один из нескольких вариантов. Максимальное значение времени замыкания контактов может составлять 3 секунды.

Правильное подключение сигнализации

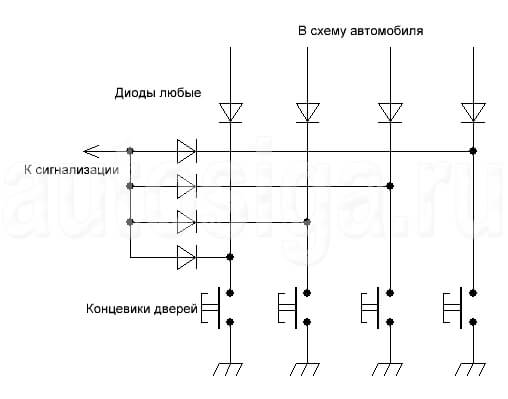

Но не каждая модель автомобильной сигнализации позволяет подключать выводы второго канала к мощному потребителю, такому как обмотка втягивающего стартера. Поэтому требуется применять дополнительные устройства – реле с нормально разомкнутыми контактами. Его нужно подключать правильно, также требуется, чтобы вся система зажигания начала функционировать. Поэтому имеется необходимость в использовании дополнительных реле, контакты которых будут замыкаться при подаче сигнала на автозапуск двигателя, своими руками собранный.

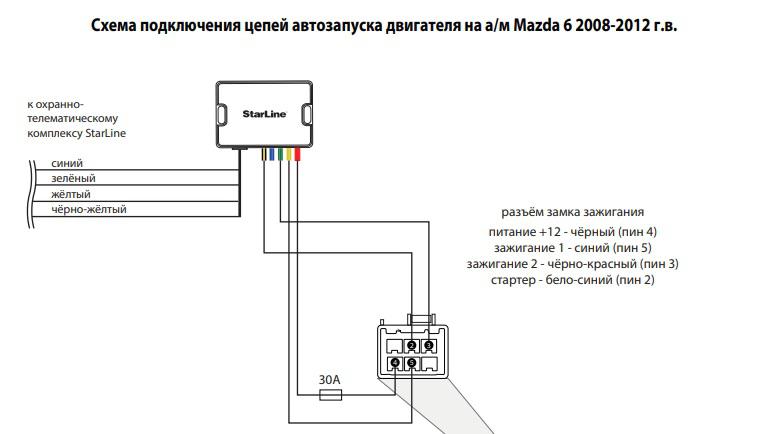

Обмотки реле подключаются к плюсовому выводу аккумуляторной батареи. Управление производится по минусу, так будет намного безопаснее. Провода, идущие от второго канала сигнализации, подключаются следующим образом: первый — к массе, второй – к выводам всех используемых реле. Контакты этих приборов соединяются параллельно выводам замка зажигания. Именно в этом месте удобнее всего производить подключение всей системы.

Программирование

В тех случаях, когда имеется необходимость увеличить время прокрутки коленчатого вала двигателя, нужно проводить перепрограммирование центрального блока сигнализации. По умолчанию на большинстве моделей установлено время, равное 0,7 секунды. Но возможность программного увеличения присутствует не у всех. Чтобы сделать эту процедуру, вам нужно обратиться к инструкции по установке. В ней имеется описание всех функций, а также того, как войти в режим программирования.

Кроме того, вам для изменения настроек сигнализации необходимо подключить кнопку Valet и светодиодный индикатор. Также не помешает наличие динамика вместо колокола, чтобы все настройки можно было контролировать. На автомобилях вся процедура заключается в попеременном включении и выключении зажигания. Это действие нужно чередовать с нажатиями на кнопку Valet. По количеству миганий светодиодного индикатора определяете, в настройках какой функции вы находитесь. Вот так несложно делается автозапуск автомобиля своими руками. Схема подключения сигнализации всегда приводится производителем.

Использование телефона – возможно ли это?

Но что же делать, если время запуска двигателя очень большое? Необходимо использовать реле времени. Но такое не всегда получается воплотить, поэтому вполне разумно применить сотовую сеть. Кроме того, это актуально для систем, которые располагаются на значительном удалении. Даже если вы находитесь в другом регионе, есть возможность завести генератор, например, в теплице, чтобы провести обогрев. Но нужно придерживаться некоторых требований, о которых будет рассказано ниже. Им должен соответствовать автозапуск. Своими руками все сделать несложно. Вам также потребуется изменить конструкцию телефона, используемого в качестве инструмента для автозапуска.

Требования к системе

Самое главное – это ограничить круг лиц, которые могут позвонить на телефон, применяемый в системе автозапуска. Вам нужно запретить прием сообщений и звонков от всех абонентов, кроме одного – того номера, который вы планируете использовать для управления. Даже вариант «не говорить никому номер» не поможет, так как он мог использоваться кем-то ранее. А вам не нужно, чтобы двигатель автомобиля или генератора запускался по ложным командам.

GSM-автозапуск своими руками сделать не очень сложно. Труднее окажется обезопасить номер мобильного, применяемого в системе, от посторонних звонков. Но сделать это можно, обратившись к сотовому оператору. Стоит отметить, что схема может отличаться в зависимости от того, автомобилем или генератором какой модели вы планируете управлять. Все зависит от сложности системы зажигания.

Как подключить схему?

Чтобы сделать автозапуск с телефона своими руками, нужно учитывать множество факторов. И не стоит пренебрегать блокировкой всех номеров, кроме одного. Но сигнал для начала процесса прокрутки стартера лучше всего взять с динамика, который воспроизводит мелодию при поступлении вызова. Когда вы звоните на этот телефон, на контактах, соединяемых с динамиком, появляется напряжение. Теперь его нужно направить в нужное русло – в систему управления.

Если уровень сигнала мал (а это так и есть), нужно применить простую схему усилителя на полевом транзисторе. При желании можно даже установить усилительный драйвер – сборку Дарлингтона. Это небольшая микросхема, которая позволит увеличить мощность сигнала в несколько раз. Но ей требуется дополнительное питание, как и телефону. Вам же нужно, чтобы батарея работала максимально долго, по этой причине требуется подключать питание от бортовой сети автомобиля.

Меры предосторожности

Для обеспечения безопасности вам следует взять в привычку не оставлять автомобиль на скорости. В противном случае автозапуск, своими руками собранный, заведет двигатель, машина начнет движение, так как включена передача. Лучше иметь хороший ручной тормоз, но зимой не рекомендуется его использовать. Кроме того, учтите, что нужно обязательно проводить блокировку всех входящих звонков. Эта мера была подробно рассмотрена выше. Все электрические сети обязательно следует защищать плавкими предохранителями.

Все цепи питания обмоток электромагнитных реле нужно подключать к аккумуляторной батарее только через плавкие вставки. Это позволит избежать пожара в тех случаях, если произойдет короткое замыкание. Правда, при условии использования автомобильной сигнализации все устройства для защиты идут в комплекте установки. Также стоит заметить, что автозапуск двигателя своими руками при помощи сигнализации с обратной связью – это самый верный и надежный вариант. Да и по стоимости окажется не слишком дорогим.

Выводы

Систем управления автозапуском предусмотрено немало, но выбрать ту, которая окажется идеальной, достаточно сложно. Попробуйте проанализировать затраты на различные конструкции. Модуль автозапуска двигателя своими руками может содержать в своей основе либо сигнализацию, либо сотовый телефон. Последний вариант оказывается наиболее подходящим. Особенно если у вас имеется ненужный телефон, который способен принимать звонки.

Из затрат – только покупка реле, проводов и сим-карты. Но с сигнализацией хлопот окажется намного меньше, так как она используется в этом случае по своему прямому назначению. Единственное, что потребуется сделать, – это перепрограммировать. И то не всегда это нужно, так как обычно времени замыкания контактов второго канала хватает для воспламенения топливовоздушной смеси в камерах сгорания. И двигатель заводится менее чем за одну секунду. В некоторых случаях время увеличивается до трех. Проще сделать автозапуск генератора своими руками, но придется внимательно изучить схему подключения, дабы не допустить ошибок при монтаже.
