Как работает дифференциал при движении автомобиля. Дифференциалы автомобилей — типы
Механизм трансмиссии, распределяющий крутящий момент двигателя между ведущими колесами и ведущими мостами автомобиля, называется дифференциалом. Дифференциал служит для обеспечения ведущим мостам разной скорости вращения при движении автомобиля по неровным дорогам и на поворотах.
Разная скорость вращения ведущим колесам, проходящим разный путь на поворотах и неровных дорогах, необходима для их качения без скольжения и буксования. В противном случае повысится сопротивление движению автомобиля, увеличатся расход топлива и износ шин. В зависимости от типа и назначения автомобилей на них применяются различные типы дифференциалов (рисунок 1).
Рисунок 1 — Типы дифференциалов, классифицированных по различным признакам
Дифференциал, распределяющий крутящий момент двигателя между ведущими колесами автомобиля, называется межколесным
Дифференциал, который распределяет крутящий момент двигателя между ведущими мостами автомобиля, называется межосевым.
На большинстве автомобилей применяют конические дифференциалы, симметричные и малого трения.
Симметричный дифференциал распределяет поровну крутящий момент. Его передаточное число равно единице (uД = 1), т.е. полуосевые шестерни 3 и 4 (рисунок 2, а, б) имеют одинаковые диаметры и равное число зубьев. Симметричные дифференциалы применяются на автомобилях обычно в качестве межколесных и реже — межосевых, когда необходимо распределять крутящий момент поровну между ведущими мостами.

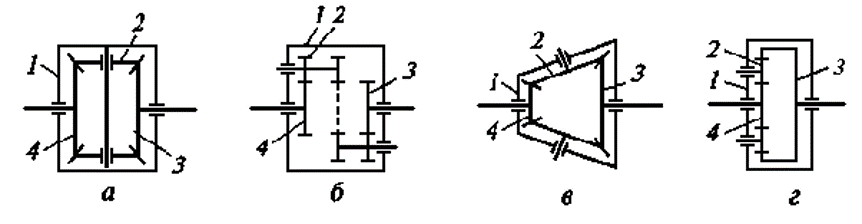

Рисунок 2 — Кинематические схемы шестеренных дифференциалов
а, б — симметричных; в, г — несимметричных; 1 — корпус, 2 — сателлит; 3, 4 — шестерни
Несимметричный дифференциал распределяет не поровну крутящий момент.
Его передаточное число не равно единице, но постоянно (uД ≠ 1 = const), т.е. полуосевые шестерни 3 и 4 имеют неодинаковые диаметры и разное число зубьев. Несимметричные дифференциалы применяют, как правило, в качестве межосевых, когда необходимо распределять крутящий момент пропорционально нагрузкам, приходящимся на ведущие мосты.
Межколесный конический симметричный дифференциал (см. рисунок 2, а) состоит из корпуса 1, сателлитов 2, полуосевых шестерен 3 и 4, которые соединены полуосями с ведущими колесами автомобиля. Дифференциал легкового автомобиля имеет два свободно вращающихся сателлита, установленных на оси, закрепленной в корпусе дифференциала, а у грузового автомобиля — четыре сателлита, размещенных на шипах крестовины, также закрепленной в корпусе дифференциала.
Принцип работы дифференциала
Работу дифференциала при движении автомобиля поясняет рисунок 3.
При прямолинейном движении автомобиля по ровной дороге (рисунок 3, а) ведущие колеса одного моста проходят одинаковые пути, встречают одинаковое сопротивление движению и вращаются с одной и той же скоростью. При этом корпус дифференциала, сателлиты и полуосевые шестерни вращаются как одно целое. В этом случае сателлиты 3 не вращаются вокруг своих осей, заклинивают полуосевые шестерни 4 и на оба ведущих колеса передаются одинаковые крутящие моменты.
Рисунок 3 — Работа дифференциала при движении автомобиля
а — по прямой; б — на повороте; 1, 4 — шестерни; 2 — корпус; 3 — сателлит; 5 — полуось
При повороте автомобиля (рисунок 3, б) внутреннее по отношению к центру поворота колесо встречает большее сопротивление движению, чем наружное колеса, вращается медленнее, и вместе с ним замедляет свое вращение полуосевая шестерня внутреннего колеса.
При этом сателлиты 3 начинают вращаться вокруг своих осей и ускоряют вращение полуосевой шестерни наружного колеса. В результате ведущие колеса вращаются с разными скоростями, что и необходимо при движении на повороте.
При движении автомобиля по неровной дороге ведущие колеса также встречают различные сопротивления и проходят разные пути. В соответствии с этим дифференциал обеспечивает им разную скорость вращения и качения без проскальзывания и буксования.
Одновременно с изменением
Особенно это проявляется, когда одно из ведущих колес попадает на скользкий участок дороги, а другое находится на твердой сухой дороге. Если суммарного крутящего момента будет недостаточно для движения автомобиля, то автомобиль остановится. При этом колесо на сухой твердой дороге будет неподвижным, а колесо на скользкой дороге — буксовать.
Для устранения этого недостатка применяют принудительную блокировку (выключение) дифференциала, жестко соединяя одну из полуосей с корпусом дифференциала. При заблокированном дифференциале крутящий момент, подводимый к колесу с лучшим сцеплением, увеличивается. В результате создается большая суммарная тяговая сила на обоих ведущих колесах автомобиля. При этом суммарная тяговая сила увеличивается на 20…25% во время движения в реальных дорожных условиях.
Конический симметричный дифференциал является дифференциалом малого трения, так как имеет небольшое внутреннее трение.
Трение в дифференциале повышает проходимость автомобиля, так как оно позволяет передавать больший крутящий момент на небуксующее колесо и меньший — на буксующее, что может предотвратить буксование. При этом суммарная тяговая сила на ведущих колесах достигает максимального значения.
Однако в дифференциале малого трения увеличение суммарной тяговой силы на ведущих колесах составляет всего 4…6%, что также не способствует повышению тяговых свойств и проходимости автомобиля.
Конический симметричный дифференциал малого трения прост по конструкции, имеет небольшие размеры и массу, высокие КПД и надежность. Он обеспечивает хорошие управляемость и устойчивость, уменьшает изнашивание шин и расход топлива. Этот дифференциал также называется простым дифференциалом.
Межосевой дифференциал распределяет крутящий момент между главными передачами ведущих мостов многоприводных автомобилей. Дифференциал устанавливается в раздаточной коробке или в приводе главных передач.
Кулачковые дифференциалы

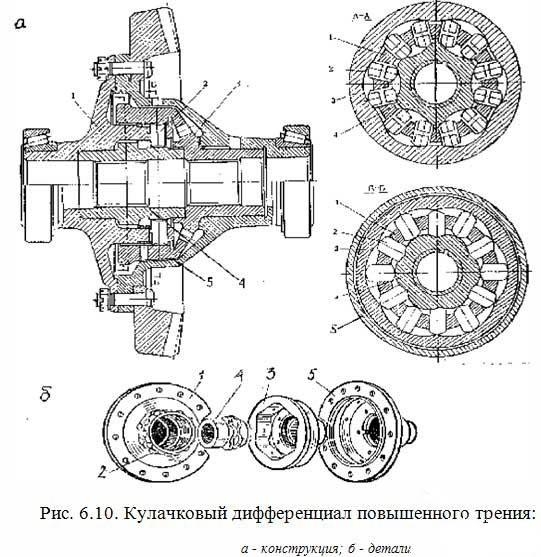

Кулачковые (сухарные) дифференциалы могут быть с горизонтальным (рисунок 4, а) или радиальным (рисунок 4, б) расположением сухарей. Сухари 3 размещаются в один или два ряда в отверстиях обоймы 2 корпуса 1 дифференциала между полуосевыми звездочками 4 и 5, которые установлены на шлицах полуосей. Сухари в дифференциале выполняют роль сателлитов.
Рисунок 4 — Кинематические схемы кулачковых (а, б) и червячных (в, г) дифференциалов
1 — корпус, 2 — обойма, 3 — сухарь; 4, 5 — звездочки; 6, 8 — червяки; 7 — сателлит; 9, 10 — шестерни
Своими концами они упираются в профилированные кулачки полуосевых звездочек и расклинивают их. Все детали дифференциала вращаются как одно целое, и оба ведущих колеса автомобиля вращаются с одинаковыми скоростями.
При движении автомобиля на повороте или по неровной дороге сухари перемещаются в отверстиях обоймы и обеспечивают ведущим колесам автомобиля разную скорость вращения без проскальзывания и буксования.
Кулачковые дифференциалы являются дифференциалами повышенного трения, так как имеют значительное внутреннее трение, которое позволяет передавать больший крутящий момент на небуксующее колесо и меньший на буксующее колесо. При этом суммарная тяговая сила на ведущих колесах автомобиля достигает максимального значения. Так, за счет повышенного внутреннего трения суммарная тяговая сила на ведущих колесах увеличивается на 10…15%, что способствует повышению тяговых свойств и проходимость автомобиля. Кулачковые дифференциалы относительно просты по конструкции и имеют небольшую массу.
Они широко применяются на автомобилях повышенной и высокой проходимости.
Червячные дифференциалы
Червячные дифференциалы могут быть с сателлитами или без сателлитов. В червячном дифференциале с сателлитами (рисунок 4, в) крутящий момент от корпуса 1 дифференциала через червячные сателлиты 7 и червяки 6 и 8 передается полуосевым червячным шестерням 9 и 10, которые установлены на шлицах полуосей, связанных с ведущими колесами автомобиля.
При прямолинейном движении автомобиля по ровной дороге корпус, сателлиты, червяки и полуосевые шестерни вращаются как одно целое. При движении автомобиля на повороте или по неровностям дороги разная скорость вращения ведущих колес обеспечивается за счет относительного вращения сателлитов, червяков и полуосевых шестерен.
В червячном дифференциале без сателлитов (рисунок 4, г) полуосевые червячные шестерни 9 и 10 находятся в зацеплении с червяками 6 и 8, которые находятся также в зацеплении между собой.
Крутящий момент от корпуса 1 дифференциала передается полуосевым шестерням 9 и 10 через червяки.
Червячные дифференциалы обладают повышенным внутренним трением, которое увеличивает суммарную тяговую силу на ведущих колесах автомобиля на 10…15%. Это способствует повышению тяговых свойств и проходимости автомобиля. Однако червячные дифференциалы наиболее сложные по конструкции. Они самые дорогостоящие из всех дифференциалов, так как их сателлиты и полуосевые шестерни изготавливают из оловянистой бронзы. В связи с этим в настоящее время червячные дифференциалы на автомобилях применяются очень редко.
Другие статьи по теме
- Мосты — назначение и типы
- Главная передача
- Полуоси
- Ведущий мост автомобиля
- Конструкция ведущего моста ВАЗ
- Конструкции ведущего моста автомобилей ГАЗ
- Конструкция ведущего моста грузовых автомобилей ЗИЛ
- Конструкции ведущих мостов КамАЗ и МАЗ
- Комбинированные мосты
- Передний мост легковых автомобилей ВАЗ повышенной проходимости
- Передний мост легковых автомобилей ВАЗ
- Комбинированный передний мост АЗЛК
- Передний ведущий мост автомобилей ГАЗ и ЗИЛ
31.
Дифференциал. Схема измерения:Существует 2 типа схем:
а)с изменением ЭДС:
б)с изменением сопротивления:
Диф.
схемы представ. собой электрич. цепь,
состоящую из 2-х смежных контуров, в
каждом из которых действует отдельное
напряжение Измерительные преобразователи
размещаются в ветви общей для обоих
контуров и реагирует на разность токов,
действ. в контурах . Возможны 2 режима
работы диф.схемы: 1) при неизменном
сопротивлении в обоих контурах;
изменяется либо 1 либо оба напряжения;
2) при неизменном напряжении; изменяется
сопротивление либо в 1 либо в обоих
контурах. В средней диф.цепи протекает
ток I0,
кот. = разности токов I1 и I2.
Эта схема применяется при перемен.
токе, когда нет внешнего влияния, то
ЭДС и сопротивление контуров =, токи I1 и I2 = между собой и и в диф.
цепи тока нет.
При наличии внешнего воздействия может
измен. ЭДС ЕЕ
или RR.
Это вызовет появление I0,
служащего мерой внешнего воздействия.
32.Усилители. Классиф.,назначение и основные хар-ки:
Предназначены для усиления сигналов, поступающих от датчиков и ЭВМ к исполнительным механизмам. Выходная мощность сигнала датчика Вт,а потребление исполнительным элементом – несколько кВт. Усилители можно разделить: 1)электрические; 2)магнитные; 3)гидравлические; 4) пневматические. К основным хар-кам относятся: 1) коэффициент усиления ; 2) мощность потребления; 3) быстродействие.
33.Электрические усилители:
Предназ.
для усиления слабых электрич. сигналов
до уровня необходимого для нормального
функционирования исполнительного
устройства. Усиление слабых электр.
сигналов может происходить только
засчёт некоторого источника энергии,
т е системы питания. От источника
питания усилитель потребляет мощность
Р0,
часть её, отдаваемая нагрузке, назыв.
выходной мощностью усилителя, а часть
потребляемой мощности, рассеиваемой
в виде тепла усилительными и
вспомогательными элементами назыв.
мощностью потерь (рассеивания). Усилитель
явл. нагрузкой для источ. питания и
источ. сигнала, и потребляет из источника
сигнала мощность называемую Рвх;
для усиления электр. сигналов в электрич.
усилителях используются такие элементы
как транзисторы, интегральные микросхемы.
Наиболее широкое применение электрич.
усилителей являются усилители на базе
операционных усилителей. Они отличаются
от других типов своей универсал.,
надёжностью и высокими эксплуатац.
параметрами. Основным преимуществом
явл. то, что многие параметры не зависят
от параметра самого электр.усилителя,
а определяются номинальными значениями
внешних элементов (резисторы,
конденсаторы).
34. Магнитные усилители:
Простейший
магнит. усилитель представ. собой 2
однофазных трансформатора с замкнутыми
сердечниками из ферромагнитного
материала, имеющего кривую намагничивания.
Соединим последовательно первичные обмотки ω1 2-х однофазных трансформаторов и подключим их к источнику переменного напряжения. Вторичные обмотки трансформатора ω2 соединим последов. и встречно. Вследствие чего ЭДС индуцируемая в этих обмотках будут одинаковыми по величине и противоположными по фазе. Они взаимно компенсируются, вседствие чего ЭДС его вторичной цепи трансформатора будет =0. Подадим постоянный ток во вторичную обмотку трансформатора. Этот ток создаёт магнитное поле постоянное с напряженностью Н0, которая вследствие нелинейного хар-ра кривой намагничивания сердечника вызывает уменьшение их динамической магнитной проницаемости μэ и соответственное уменьшение индуктивности L1 первичных обмоток трансформатора. С уменьшение индуктивности первичных обмоток ток I1 в этих обмотках растёт по формуле:
R-активное
сопротивление первичной цепи.
С увеличением постоянного тока величина В0 будет постоянной, а Н0 будет увеличиваться. Данное устройство называется дросселем рассечения или управляемым дросселем. Магнитные усилители отличаются устойчивостью к значительным перегрузкам и имеют достаточно большой коэффициент усиления.
Типы, части, функции, схемы и использование [PDF]
В этой статье вы узнаете , что такое дифференциальная система? и как они работают? Его компонент и типы дифференциала подробно объясняются диаграммами . Вы также можете скачать PDF-файл этой статьи в конце.
Что такое дифференциал?
Если вы когда-нибудь играли с игрушечной машинкой, то знаете, что она хорошо движется по прямой, но не делает поворотов. Это потому, что у него нет дифференциала. Но ваш автомобиль делает повороты на поворотах, будь то передний, редкий, четырехместный или полноприводный.
Дифференциал определяется как зубчатая передача, состоящая из трех шестерен, скорость вращения одного из которых равна средней скорости других или фиксированному кратному этому среднему значению.
Дифференциал представляет собой набор шестерен, передающих крутящий момент двигателя на колеса. Он берет мощность от двигателя и отдает ее, позволяя каждому колесу вращаться с разной скоростью на поворотах.
В 1827 году французский часовщик Онесифор Пеккер изобрел первый обычный автомобильный дифференциал. Он использовался в паровых транспортных средствах.
Транспортные средства, такие как колесницы, фургоны и повозки, по-прежнему страдают от проскальзывания и волочения колес, что приводит к повреждению колес, осей и дорог. Чтобы этого не произошло, был придуман дифференциал.
Читайте также: 19 потрясающих стилей кузова, о которых вы должны знать
Зачем нужен дифференциал?
Дифференциал позволяет рулевым колесам поворачиваться с разной скоростью, чтобы автомобиль мог поворачивать, не оказывая сильного давления на шины.
Внутренние колеса перемещаются на короткое расстояние по сравнению с внешними колесами.
Если ось не позволяет колесам свободно вращаться, колесо шины будет волочиться по земле. Следовательно, это важно, когда транспортное средство поворачивает, заставляя колесо двигаться за пределами кривой поворота, чтобы катиться дальше и быстрее, чем другое.
Детали дифференциала
Ниже приведены детали дифференциала:
- Боковая или солнечная шестерня дифференциала
- Вал-шестерня или крестовина
- Оси или полуоси
- Зубчатый венец или коронное колесо
- Ведущая шестерня или коническая шестерня
- Шестерни дифференциала или планетарные шестерни
- Корпус или корпус дифференциала
#1 Боковая или солнечная шестерня дифференциала
Дифференциал состоит из небольшой конической шестерни называется боковой шестерней дифференциала или солнечной шестерней. Он установлен на внутренних концах каждой оси.
В нем две конические шестерни скреплены вместе, чтобы объединить ведущий и ведомый валы под углом 90 °.
Шестерня #2 или поперечный штифт
Имеются две шестерни, опорный вал которых называется валом-шестерней. Он установлен в картере дифференциала.
#3 Полуоси или полуоси
Полуось — это сплошной вал, расположенный между дифференциалом и набором шестерен в картере оси. Он передает вращательное усилие от системы трансмиссии на колеса, прикрепленные к осям.
#4 Зубчатый венец или зубчатый венец
Зубчатый венец также известен как зубчатый венец. Они действуют как уравнитель при разделении крутящего момента между двумя ведущими колесами, позволяя одному вращаться быстрее, чем другому.
#5 Ведущая шестерня или коническая шестерня
Ведущая шестерня также известна как коническая шестерня. Он собран с корпусом дифференциала, называемым корпусом дифференциала или держателем.
Приводной вал соединен с ведущей шестерней с помощью универсального шарнира и входит в зацепление с зубчатым венцом.
Следовательно, когда привод вращает вал, ведущая шестерня вращается, и, таким образом, вращается зубчатый венец.
#6 Шестерни дифференциала или планетарные шестерни
Планетарные шестерни используются в дифференциале. Так как оси планетарных шестерен вращаются вокруг общей оси солнечной и зубчатого венца, которая совпадает и катится посередине дифференциальной системы.
#7 Корпус или корпус дифференциала
Корпус дифференциала прикреплен к двухколесным осям и боковым шестерням дифференциала. Он состоит из подшипников, которые вращают две полуоси.
Как работает дифференциал?
Мощность двигателя передается на зубчатый венец через шестерню. Зубчатый венец соединен с крестовиной, которая является сердцем дифференциальной системы. Шестерня крестовины может свободно вращаться двумя разными способами: одна вместе с зубчатым венцом и две вокруг своей оси.
Шестерня крестовины входит в зацепление с двумя боковыми шестернями, поэтому мощность двигателя передается от шестерни к левому и правому колесам.
Рассмотрим некоторые случаи.
Автомобиль движется прямо: В этом случае крестовина вращается вместе с зубчатым венцом, но не вокруг своей оси. Шестерня паука будет толкать и заставлять боковые шестерни вращаться, и обе будут вращаться с одинаковой скоростью.
Транспортное средство совершает поворот: Важную роль здесь играет зубчатая передача. Вместе с вращением зубчатого венца оно вращается вокруг собственной оси. Таким образом, крестовина имеет комбинированное вращение.
При правильном зацеплении боковая шестерня должна иметь ту же окружную скорость, что и крестовина. Когда крестовина вращается, а также вращается, окружная скорость левой стороны крестовины представляет собой сумму скоростей вращения и вращения.
Но с правой стороны это разница между ними. Или левая шестерня будет иметь более высокую скорость по сравнению с правой шестерней. Так дифференциалу удается поворачивать левое и правое колеса с разной скоростью.
Читайте также: Какова функция коленчатого вала в автомобиле?
Types of Differential
Following are the types of differential:
- Open differential
- Limited-slip differential
- Mechanical limited-slip differential
- Viscous limited-slip differential
- Active differential
- Locking differential
- Torque
- Дифференциал Torsen
- Сварной дифференциал
1. Открытый дифференциал
Изображение: обработка автомобиляЭти типы дифференциалов являются наиболее распространенными и легко обнаруживаются в легковых автомобилях. Он позволяет изменять только скорость или проскальзывание отдельных колес. В хороших дорожных условиях это позволяет внешнему колесу вращаться с большей скоростью, чем внутреннее колесо.
Проблема возникает при неблагоприятных дорожных условиях, например, на мокрой дороге, снегу, льду или песке. При использовании открытого дифференциала в вашем автомобиле крутящий момент двигателя передается, даже если колесо имеет нулевое сцепление с дорогой, поэтому скользящая шина может свободно вращаться.
Открытые дифференциалы сегодня встречаются во многих автомобилях, поэтому стоимость ремонта дифференциала меньше, чем других типов.
| Преимущества открытого дифференциала | Недостатки открытого дифференциала |
|---|---|
| Это позволяет использовать разные скорости вращения колес на одной и той же оси. путешествовать дальше. | Когда сцепление с дорогой на одном колесе снижается, это существенно ограничивает мощность, вырабатываемую автомобилем. Если одно колесо не может рассеять столько же мощности, другое получит такой же небольшой крутящий момент. |
| С точки зрения эффективности потери энергии через дифференциал будут меньше, чем у других типов. |
2. Дифференциал повышенного трения
Дифференциал повышенного трения работает аналогично открытому дифференциалу. Они передают крутящий момент на каждое колесо независимо при хороших дорожных условиях.
Открытый дифференциал может привести к проскальзыванию шины при резком повороте или резком ускорении. Но самоблокирующийся дифференциал не позволяет крутящему моменту передаваться на скользящую шину (та, которая имеет наименьшее сопротивление).
Это достигается за счет использования фрикционов и пластин внутри дифференциала. Это позволяет автомобилю проходить повороты, тогда как автомобиль с открытым дифференциалом не может. В гоночных автомобилях, внедорожниках и других транспортных средствах используется дифференциал повышенного трения.
| Преимущества самоблокирующегося дифференциала | Недостатки самоблокирующегося дифференциала |
|---|---|
| Это позволяет использовать разные скорости вращения колес на одной оси, что снижает износ шин по сравнению с заблокированным дифференциалом. | Он не может быть полностью заблокирован, так как системе требуется разница скоростей между двумя сторонами для передачи крутящего момента. |
| Это также позволяет колесу передавать крутящий момент с большей тягой. | При слишком частом употреблении эффект ЛСД будет снижен. |
| Он предлагает очень плавную работу, не имеет низкоскоростной неуклюжести, обычно связанной с другими типами LSD, которые перемещаются по ограниченному пространству. |
#3 Вязкий дифференциал повышенного трения
Это тип самоблокирующегося дифференциала, в котором используется густая жидкость для создания необходимого сопротивления для изменения поведения дифференциала между открытым и закрытым состояниями. По сравнению с механическим LSD в нем меньше деталей, что становится преимуществом.
При вращении колеса вязкая жидкость нагревается и создает дополнительное сопротивление. Эффект от этого замедляет вращающееся колесо и перенаправляет крутящий момент на колесо с сцеплением. VLSD способны более эффективно передавать крутящий момент на колесо с большей тягой.
#4 Механический дифференциал повышенного трения
Механический дифференциал повышенного трения обеспечивает сопротивление свободному вращению колес, изменяя воздействие дифференциала с открытого на заблокированное и повышая его тяговое усилие. Этот тип может работать с односторонней, 1,5-сторонней, двусторонней и даже электронной.
#5 Активный дифференциал
Активный дифференциал использует определенный механизм для обеспечения необходимого сопротивления для передачи крутящего момента с одной стороны на другую. Они активируются электронным способом, а не зависят от механической силы.
Он может использовать электронику для изменения механических сил системы путем изменения условий движения, что делает их программируемыми и дополнительно контролируемыми. Используя серию датчиков по всему автомобилю, компьютер может автоматически определять, какие ведущие колеса требуют мощности и когда.
Он предлагает большую маневренность, лучшую управляемость и исключительную тягу.
Он уравновешивает изменяющуюся скорость вращения задних колес, особенно на поворотах.
#6 Блокировка дифференциала
Дифференциалы этого типа используют муфту и пружины для приведения в действие блокировки, которая передает одинаковую мощность на каждое колесо, независимо от состояния сцепления. По сути, он образует сплошную ось.
Преимуществом блокируемого дифференциала является способность достигать большего тягового усилия, поскольку полный крутящий момент всегда доступен для одного колеса и не ограничивается меньшим тяговым усилием одного колеса.
На более высоких скоростях это недостаток, но на бездорожье или скалолазании это огромное преимущество. Их можно найти на многих внедорожниках и некоторых спортивных автомобилях.
| Преимущества блокировки дифференциала | Недостатки блокировки дифференциала | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Это может обеспечить крутящий момент для движения вверх к колесу с большей тягой. В различных конструкциях это позволит большей части крутящего момента достигать земли при любом заданном состоянии поверхности. | Одним из недостатков блокируемого дифференциала является то, что он не допускает разницы в скорости вращения правого и левого колес. Это означает дополнительный износ шин, а также, как следствие, заедание трансмиссии. | |||||||||||||
| Надежный, простой и очень эффективный. | ||||||||||||||
| Обеспечивает решение для ситуаций дрифта, когда желательно поддерживать постоянную скорость вращения колеса на оси. Дифференциал с вектором крутящего момента №7 сцепление и контроллер. Они работают максимально эффективно, обеспечивая по-настоящему динамичное и динамичное вождение. Разница в векторе крутящего момента обнаруживается в высокопроизводительных заднеприводных и полноприводных автомобилях.
#8 Дифференциал TorsenИзображение: FlickrTorsen означает определение крутящего момента. Это типы самоблокирующихся дифференциалов, в которых используется ускоренная передача для создания удара без использования сцепления или сопротивления жидкости. Это может быть достигнуто путем добавления набора червячных передач к обычному набору шестерен открытого дифференциала. Эти червячные передачи, работающие на каждой оси, обеспечивают необходимое сопротивление для передачи крутящего момента. Это достигается за счет того, что червячные передачи находятся в непрерывном зацеплении друг с другом через соединенные прямозубые шестерни.
#9 Сварной или золотниковый дифференциал Это тип заблокированного дифференциала, известный как золотниковый дифференциал. Как правило, это не рекомендуется, так как тепло от сварки может поставить под угрозу прочность компонента и увеличить риск отказа детали. ЗавершениеКак мы уже говорили, дифференциал используется для привода пары колес, позволяя им вращаться с разными скоростями. Это в основном дает пропорциональные обороты между левым и правым колесами. Итак, надеюсь, я рассказал все о дифференциале и типах дифференциала. Если у вас есть какие-либо вопросы или сомнения по поводу этой статьи, вы можете задать их в комментариях. Если вам понравилась эта статья, то, пожалуйста, поделитесь ею с друзьями. Подпишитесь на нашу рассылку, чтобы получать уведомления о новых публикациях. Введите адрес электронной почты… Скачать PDF этой статьи: Скачать PDF Вы можете прочитать больше интересных статей в нашем блоге:
Ресурсы:
Дифференциал повышенного трения: использование, типы, схема, принцип работы при ограничении максимальной разницы между ними. он также известен как самоблокирующийся дифференциал или блокировка дифференциала.В этой статье вы познакомитесь с определением, применением, схемой, типами, работой, преимуществами и недостатками дифференциала повышенного трения. Содержание
Что такое дифференциал повышенного трения (LSD)?Перемещая крутящий момент между ведущими колесами, дифференциал повышенного трения (сокращенно LSD) позволяет быстрее проходить повороты. Это позволяет автомобилю максимально использовать мощность двигателя, уменьшая пробуксовку колес и увеличивая тягу. Это тип дифференциала, который позволяет двум его выходным валам вращаться с разной скоростью, но ограничивает максимальную разницу между двумя валами. Подробнее: Понимание дифференциала Применение Применение самоблокирующегося дифференциала обычно используется во внедорожных и высокопроизводительных полноприводных автомобилях. Это также удобно использовать на обледенелых или грунтовых дорогах.
Схема самоблокирующегося дифференциала:
Типы самоблокирующегося дифференциалаНиже приведены распространенные типы самоблокирующегося дифференциала. Фиксированное значение LSD:Независимо от входного крутящего момента в дифференциал или разницы скоростей между двумя выходами, максимальная разница крутящего момента между двумя выходами, Trq d, является постоянной величиной в этом дифференциале. Обычно в этом дифференциале использовались подпружиненные узлы сцепления. Чувствительность к крутящему моменту LSD: Косозубые шестерни, муфты или конусы (альтернативный тип муфты) используются в этих самоблокирующихся дифференциалах, а усилие зацепления шестерен или муфты зависит от входного крутящего момента, передаваемого на дифференциал (по мере того, как двигатель прикладывает больший крутящий момент, шестерни или сцепления сжимаются сильнее, и Trq d уменьшается). LSD, определяющие крутящий момент, реагируют на крутящий момент карданного вала, поэтому чем выше входной крутящий момент карданного вала, тем плотнее сжимаются муфты, конусы или шестерни и тем теснее сцепляются ведущие колеса. Некоторые содержат подпружиненную нагрузку для создания небольшого крутящего момента, так что ведущие колеса минимально соединены с небольшим входным крутящим моментом или без него (дроссельная заслонка / коробка передач в нейтральном положении / нажата главная муфта). Величина предварительного натяга (следовательно, статического сцепления) на муфтах или конусах определяется их общим состоянием (износом) и степенью натяжения, с которой они нагружены. Подробнее: Типы дифференциалов и их функции Муфта, коническая или пластинчатая LSD: Муфта состоит из набора тонких дисков сцепления, половина из которых соединена с одним из ведущих валов и другая половина к водилу крестовины. Пакеты сцепления могут присутствовать на обоих или только на одном из приводных валов. 2-ходовой, 1-ходовой, 1,5-ходовой:Нагрузка, холостой ход и выбег — это три состояния входного крутящего момента. Муфта пропорциональна входному крутящему моменту в ситуациях нагрузки, как указано ранее. Соединение сводится к статической муфте, когда нет нагрузки. Поведение LSD при выбеге (особенно при быстром сбросе газа) указывает, является ли это односторонней, 1,5-сторонней или двухсторонней системой. Как в прямом, так и в обратном направлении двухходовой дифференциал будет иметь одинаковый ограничивающий крутящий момент Trq d. Это означает, что при торможении двигателем дифференциал оказывает некоторое ограничивающее действие. Редуктор LSD: Червячные и прямозубые шестерни используются для передачи и дифференциации входной мощности между двумя ведущими колесами или передней и задней осями в зубчатых, чувствительных к крутящему моменту механических дифференциалах повышенного трения. Чувствительность к скорости:В зависимости от разницы в скорости между двумя выходными валами чувствительные к скорости дифференциалы ограничивают разницу крутящего момента между выходами, Trq d. В результате поведение дифференциала при незначительных изменениях выходной скорости может быть очень похоже на поведение открытого дифференциала. Предельный крутящий момент увеличивается по мере увеличения разрыва скоростей. По сравнению с дифференциалом, чувствительным к крутящему моменту, это приводит к отличному динамическому поведению. Подробнее: Принцип работы маховика Вязкий LSD: Поскольку он основан на гидродинамическом трении жидкостей с высокой вязкостью, порочный тип часто проще. Electronic LSD: Планетарная или коническая шестерня, сравнимая с открытой дифференциалом, и пакет сцепления, аналогичный дифференциалу, чувствительному к крутящему моменту, или дифференциалу с героторным насосом, являются общими характеристиками дифференциала повышенного трения с электронным управлением. Сила прижима муфты в электронном блоке управляется извне компьютером или другим контроллером. Это позволяет регулировать ограничивающий крутящий момент дифференциала, Trq d, как часть комплексной системы управления шасси. Подпишитесь на нашу рассылку новостейПодробнее: Понимание автомобильного сцепления Принцип работы самоблокирующегося дифференциалаВ большинстве случаев стандартного дифференциала достаточно. На очень скользком грунте, таком как обледенелые или грязные дороги, недостаток движущей силы, известный как тяговое усилие, может привести к проскальзыванию задних колес, поскольку типичный дифференциал приводит в движение колесо с наименьшим сцеплением. Зубчатый венец и корпус дифференциала будут приводить в движение шестерни, если одно ведущее колесо находится на сухом асфальте, а другое — на льду или грязи. Шестерни, с другой стороны, не будут приводить в движение обе боковые шестерни. На сухом асфальте ведущая шестерня будет перемещаться вокруг боковой шестерни, соответствующей колесу, приводимому в действие картером дифференциала. Шестерни приводят в движение проскальзывающее колесо, и в результате автомобиль не движется. Почти вся мощность двигателя передается на скользящее колесо через обычный дифференциал. Дифференциал повышенного трения (LSD) в корпусе дифференциала ограничивает дифференциальную скорость вращения между двумя колесами, двумя упорными шайбами и диском сцепления. Когда сопротивление шестерни левого дифференциала больше, чем сопротивление колеса, шестерня правого дифференциала вращается. Это приводит к тому, что зубья правого элемента муфты дифференциала поднимаются по зубьям левого элемента муфты дифференциала. В результате это заставляет два элемента сцепления отдаляться друг от друга. В результате упорные шайбы прижимаются к боковым шестерням. В результате трения между полуосями и упорными шайбами обороты задних полуосей приближаются к картеру дифференциала. В результате это известно как эффект ограниченного проскальзывания. Посмотрите видео ниже, чтобы узнать больше о работе самоблокирующегося дифференциала:Подробнее: Знакомство с автомобильными шинами дифференциал LSD в различных вариантах применения:
Недостатки: Несмотря на хорошие преимущества ЛСД, все же существуют некоторые ограничения. Ниже приведены недостатки самоблокирующегося дифференциала. Наверх
|
Непрерывная сетка между двумя сторонами дифференциала имеет то преимущество, что обеспечивает быстрый крутящий момент, что делает его чувствительным к изменению дороги и условий движения.
Он постоянно приварен к неподвижной оси открытым зазором. Обычно это делается в определенных ситуациях, когда функции заблокированного дифференциала облегчают одновременное вращение обоих колес.
com
0.1 Подробнее о работе смотрите в видео ниже. дифференциал повышенного трения:
Наконец, дифференциалы повышенного трения обычно используются на автомобилях с высокими характеристиками, таких как BMW, Audi, Lexus, Dodge, Cadillac и многих других.
Если есть только один, зубчатые колеса соединяют уцелевший карданный вал с приводным валом с муфтой. Муфты заменены парой конусов, сжатых вместе, чтобы обеспечить тот же эффект, что и у конусного типа.
Это не следует путать с наиболее типичными коническими зубчатыми колесами, которые используются в большинстве автомобилей. Шестерни прижимаются к стенкам корпуса дифференциала при приложении крутящего момента, вызывая трение. Предельный момент Trq d создается трением, противодействующим относительному перемещению выходов.
Часто используются масла на основе силикона. Цилиндрическая камера, заполненная жидкостью, со стопкой перфорированных дисков вращается в тандеме с нормальным движением выходных валов. Внутренняя поверхность камеры соединена с одним из карданных валов, а внешняя — с водилой дифференциала. В стопке половина дисков соединена с внутренней, а другая половина — с внешней. Дифференциальное движение заставляет чередующиеся диски двигаться друг относительно друга через жидкость. При сохранении скорости некоторых вязкостных муфт жидкость будет нагреваться за счет трения.
Для решения этой проблемы можно использовать блокировки дифференциала. Блокировка дифференциала решает проблемы с сцеплением с дорогой, распределяя одинаковую мощность на оба колеса, при этом позволяя автомобилю нормально поворачивать.
