Схема карбюратора ваз 2107: Карбюратор ВАЗ 2107 ДААЗ 1107010 устройство, регулировка уровня топлива, фото и видео

Содержание

Схемы карбюратора 2105, 2107 Озон

Представляем схемы карбюратора 2105, 2107 Озон. Это подборка схем карбюратора из руководств по ремонту и обслуживанию. Они применимы к карбюраторам Озон второго семейства (2105, 2107), для Озонов первого семейства более ранних годов выпуска (2101, Вебер) схемы несколько иные.

Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода

Схема карбюратора 2105, 2107 Озон с экономайзером принудительного холостого хода (ПХХ)

Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода

Схема карбюратора 2105, 23107 Озон без экономайзера ПХХ

1. Винт ускорительного насоса.
2. Заглушка.
3. Топливный жиклер переходной системы второй камеры карбюратора.
4. Воздушный жиклер переходной системы второй камеры.
5. Воздушный жиклер эконостата.
6. Топливный жиклер эконостата.
7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора.
8. Эмульсионный жиклер эконостата.
9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора.
10. Малый диффузор.
11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора.

12. Винт – клапан (нагнетательный) ускорительного насоса.
13. Распылитель ускорительного насоса.
14. Воздушная заслонка карбюратора.
15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора.
16. Демпферный жиклер пускового устройства.
17. Диафрагменный механизм пускового устройства.
18. Воздушный жиклер системы холостого хода.
19. Топливный жиклер системы холостого хода.
20. Топливный игольчатый клапан.
21. Сетчатый фильтр карбюратора.
22. Топливный штуцер.
23. Поплавок.
24. Подстроечный винт системы холостого хода.
25. Топливный жиклер главной дозирующей системы первой камеры.
26. Винт «качества» топливной смеси.
27. Винт «количества» топливной смеси.
28. Дроссельная заслонка первой камеры.
29. Теплоизоляционная проставка.
30. Дроссельная заслонка второй камеры карбюратора.
31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры.
32. Эмульсионная трубка.
33. Топливный жиклер главной дозирующей системы второй камеры.
34. Перепускной жиклер ускорительного насоса.
35. Всасывающий клапан ускорительного насоса.
36. Рычаг привода ускорительного насоса.

Примечания и дополнения

— На тему устройства и схем карбюратора 2105, 2107 Озон на сайте twokarburators.ru можно посмотреть следующие статьи:

«Устройство верхней части (крышки) карбюратора 2105, 2107 Озон»,

«Устройство блока дроссельных заслонок (нижней части) карбюратора 2105, 2107 Озон»,

«Разборка карбюратора 2105, 2107 Озон»

«Сборка карбюратора Озон 2105, 2107»

Еще статьи по карбюраторам Озон

— Балансировка поплавковой камеры карбюратора Озон 2105, 2107

— Главные дозирующие системы карбюратора 2105, 2107 Озон

— Ускорительный насос карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Пусковое устройство карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

— Схема «Устройство пневмопривода дроссельной заслонки второй камеры карбюратора Озон 2105, 2107»

Устройство карбюратора ДААЗ 2107-1107010 | Автолюбители

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН» (вид со стороны привода дроссельных заслонок)





1 – корпус дроссельных заслонок;
2 – корпус карбюратора;
3 – пневмопривод дроссельной заслонки второй камеры;
4 – крышка карбюратора;
5 – воздушная заслонка;
6 – пусковое устройство;

7 – трехплечий рычаг управления воздушной заслонкой;
8 – телескопическая тяга;
9 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры;
10 – возвратная пружина;
11 – шток пневмопривода.

Схема карбюратора ДААЗ-2107-1107010-20



1 – впускной клапан ускорительного насоса;
2 – диафрагма ускорительного насоса;
3 – трубка;
4 – средняя часть корпуса;
5 – крышка;
6 – поплавковая камера;
7 – топливный жиклер переходной системы;
8 – воздушный жиклер переходной системы;
9 – воздушный жиклер эконостата;
10 – топливный жиклер эконостата;
11 – воздушный жиклер главной дозирующей системы второй камеры;
12 – канал эконостата;
13 – пневмопривод дроссельной заслонки второй камеры;

14 – эмульсионный жиклер эконостата;
15 – малый диффузор второй камеры;
16 – выпускной клапан ускорительного насоса;
17 – распылитель ускорительного насоса;
18 – воздушная заслонка;
19 – малый диффузор первой камеры;
20 – воздушный жиклер главной дозирующей системы первой камеры;
21 – воздушный канал пускового устройства;
22 – пусковое устройство;

23 – воздушный жиклер холостого хода;
24 – электромагнитный клапан;
25 – игольчатый клапан;
26 – штуцер подвода топлива;
27 – поплавок;
28 – подстроечный винт системы холостого хода;
29, 31, 38, 40 – каналы;
30 – главный топливный жиклер первой камеры;
32, 45 – эмульсионные трубки;
33 – регулировочный винт качества (состава) смеси;
34 – регулировочный винт количества смеси;
35 – корпус регулировочного винта количества смеси;
36 – эмульсионное отверстие системы холостого хода;
37, 42 – переходные отверстия (нерегулируемые) системы холостого хода;
39, 41 – дроссельные заслонки;
43 – корпус дроссельных заслонок;
44 – переходная втулка;
46 – главный топливный жиклер второй камеры;
47 – перепускное отверстие;

48 – рычаг ускорительного насоса.

Пусковое устройство карбюратора ДААЗ-2107-1107010-20



1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга;
4 – шток-серьга;

5 – регулировочный винт;
6 – дроссельная заслонка;
7 – тяга регулирования положения дроссельной заслонки.

Карбюратор модели ДААЗ-2107-1107010-20 — эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пусковым устройством диафрагменного типа от разрежения во впускном коллекторе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания.

Карбюратор модели ДААЗ-2140-1107010-70 от карбюратора ДААЗ-2107-1107010-20 отличается механическим приводом дроссельной заслонки второй камеры и конструкцией системы холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ.

Размер щели распылителя регулируется винтом количества (числа оборотов).

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в камеры через переходные отверстия (по два в каждой камере).

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок.
При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, производительности перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсос») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку, закрывая ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая — через шток — воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением относительно оси первой камеры).

Максимальная величина открытия воздушной заслонки (пусковой зазор В = 5,5±0,25 мм) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Клапан закрывается при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Похожие статьи

описание, схема, устройство, настройка, недостатки, плюс видео

Все отечественные автомобили до недавнего времени оснащались карбюраторной системой подачи топлива, главная функция которой —  получение горючей смеси, основанное на взаимодействии бензина с воздухом, и передача ее далее – в цилиндры двигателя внутреннего сгорания. Некоторые из этих систем популярны и сегодня, к примеру, такие, как:

  1. Озон,
  2. Вебер,
  3. Солекс и др.

Кстати, работа всех названных карбюраторов различных брендов основывается на схожем принципе, их различают лишь некоторые конструктивные особенности.

В данной статье поговорим о карбюраторной системе подачи топлива «семерки».

Общая схема работы и ее элементы.

Общая схема работы карбюратора ВАЗ 2107, если же вы, конечно, не специалист по ремонту автомобильных элементов, вам вряд ли понадобиться. Ведь данная схема достаточно сложная, наверняка, вы ее даже не запомните. Но вот о том, какие же системы играют важную роль в устройстве карбюратора, можно и нужно знать, поскольку именно они выполняют распределение топлива. Что это за системы?

  • Пуск и прогрев автомобильного двигателя.
  • Система поддержания постоянного уровня топлива.
  • Холостой ход.
  • Система эконостата (обогатительного устройства).
  • Ускорительный насос (он обеспечивает разгонную динамику).
  • Главная дозирующая система.

Устройство карбюратора ВАЗ 2107 (1107010).

[table id=27 /]

Cхема карбюратора ВАЗ 2107 (1107010).

[table id=29 /]

Как настроить карбюратор ВАЗ 2107?

Как уже отмечалось выше, карбюратор «семерки» имеет определенную схему, и каждый элемент данной схемы выполняет свои строго определенные задачи. Поэтому чтобы добиться улучшения характеристик карбюратора, важно знать, на какой из этих элементов воздействовать, подробнее в моей статье — регулировка карбюратора ВАЗ 2107.

Ведь при правильном подходе, немного «поработав» лишь с одной карбюраторной системой ВАЗ 2107, можно не только снизить уровень потребления топлива авто, но и улучшить его маневренность.  При этом сама доработка не потребует от вас каких-то значительных финансовых вложений. К примеру, осуществить ее можно следующим образом.

  1. Запаситесь ДААЗовским ремкомплектом, разберите карбюратор.
  2. Возьмите его среднюю часть, где располагаются главные диффузоры, и эти самые диффузоры отполируйте наждачной бумагой. Далее с помощью напильника отполируйте малые диффузоры. Все эти действия помогут снизить  аэродинамических потери на входе воздуха.
  3. Приступаем к доработке дроссельной заслонки, для этого делаем потайными болты, которые крепят заслонку к своей оси. Осуществляется эта процедура так: открываете заслонку и, удерживая ее в таком открытом положении, подпиливайте болты, затем обтачиваете ее углы. Ну, а далее проделываете все эти действия со второй заслонкой.
  4. Соединяя середину и низ карбюратора, установите новую прокладку.
  5. Теперь следует осуществить подбор жиклеров: для улучшения динамики разгона  смесь обогащают. Итак, заменяем во второй камере 150-й главный топливный жиклер на 162-й, а в первую камеру устанавливаем носик ускорительного насоса вместо 40-го 50-й.
  6. Последний этап – установка всех элементов на свои места.

Как почистить и настроить карбюратор ВАЗ 2107 — видео

Неисправности карбюратора ВАЗ 2107.

Самый главный недостаток карбюратора ВАЗ 2107 – плоха герметичность и быстрый износ его деталей. Именно по этим причинам случаются все основные неисправности и поломки. Поэтому во избежание подобных неприятностей, карбюратор нужно регулярно проверять, а именно: продувать, очищать, промывать топливный фильтр и ускорительный насос. Причем лучше делать все это руками профессионала. Ну, а если «вы — сам себе мастер», то прежде, чем лезть под капот, подготовьтесь к работам теоретически.

Видео

Рекомендую прочитать:

Принцип работы и устройство карбюратора

На первый взгляд карбюратор может показаться очень сложным устройством. Однако небольшой объём теоретических знаний поможет полностью разобраться с его принципом работы. Что, в свою очередь, позволит самостоятельно выполнять чистку и регулировку карбюратора. Для выполнения этих операций на должном уровне достаточно базовой информации.

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Подача топлива с воздухом

Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

Что такое холостой ход карбюратора - ХХ

Холостой ход можно сравнить с режимом ожидания. Он необходим для стабильного поддержания нужных оборотов в момент, когда автомобиль не едет, чтобы мотор не заглох. В этот случае, воздушная смесь насыщена минимальным количеством топлива, необходимым для поддержания стабильной работы системы.При отпущенной педали газа, игла золотника максимально перекрывает главный канал подачи бензина. Воздушная заслонка остаётся чуть открытой. Проход, через который осуществляется подача бензина, размещён за воздушной заслонкой. Горючая смесь начинает поступать по этому каналу только тогда, когда в карбюраторе есть увеличенное разряжение, которое возникает при сильном открытии воздушной заслонки. Для создания топливовоздушной смеси на ХХ в конструкции предусмотрен дополнительный канал подачи кислорода. В нём есть специальный элемент для регулировки качества горючей смеси. Чем сильнее закручен винт, тем больше смесь насыщается бензином. Увеличиваются обороты холостого хода, и наоборот — откручивание винта снижает их. Таким образом, выполняя регулировку этого винта можно добиться оптимальных опций, повысить экономичность.

Для правильной дозировки ингредиентов горючей смеси, в местах забора устанавливаются жиклёры. Они представляют собой специальный элемент с определённым диаметром прохода, который не позволяет расходовать топлива или воздуха выше установленной нормы. Также жиклёр может выполнять функцию регулировочного винта.

Для чего нужна поплавковая камера в карбюраторе



1 - держатель оси поплавка;
2 - язычок поплавка;
3 - поплавок

ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка. Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается. При заполнении камеры поплавок поднимается и уровень стабилизируется.

В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной. Управление механизмом подсоса реализовано специальным рычагом на приборной панели. Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

  • Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
  • Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
  • Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

Как отрегулировать карбюратор на ВАЗ 2107

Работа двигателя вашего автомобиля, прежде всего, зависит от того, чем питается этот самый двигатель. А если быть точнее, то от того, какой будет воздушно-топливная смесь. И тут очень важно, чтобы правильный объем воздуха смешивался с определенным количеством топлива. Ведь если пропорции соблюдены, то двигатель будет выдавать максимальную мощность при относительной экономичности. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно карбюратор отвечает за смешивание топлива с воздухом.

Есть несколько способов, как это сделать, в зависимости от используемой разновидности карбюратора. Они бывают мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к типу поплавковых.

Схема карбюратора

Если вы желаете увеличить срок службы мотора, а также его КПД, то следует обратить должное внимание на состояние и регулировку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Карбюратор 2107-1107010-20

Первое, что вам придется сделать перед тем, как приступить к регулировке карбюратора на вашем авто – узнать, какая модель стоит на нем:

  • Наличие вакуум-корректора зажигания свидетельствует о том, что у вас двигатель ВАЗ 2103/2106 и карбюратор модификации 2107-1107010-20.
  • Если у вас движок от «шестерки», но корректора нет, то у вас карбюратор модификации 2107-1107010-10.

Карбюратор 2107-1107010-10

Симптомы неисправности

Чтобы решить проблему, необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

  1. Тяжело заводится двигатель, продолжительное время может «чихать».
  2. Во время нажатия на газ, могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
  3. Тяжелый и долгий разгон, как бы вы на газ не давили.
  4. Ненормальная «прожорливость» двигателя (большой расход).

Машина может плохо разгоняться

В случае если вы начали наблюдать один или более признаков из этого списка, то вам следовало бы заняться регулировкой карбюратора.

Лучшее качество регулировки вы получите, если снимите карбюратор с машины. Во время работы не следует использовать для чистки жиклеров шерстяную, ворсистую ткань и разного рода проволоки.

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

  • трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
  • телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
  • другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
  • воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Регулировка привода воздушной заслонки

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

  1. Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
  2. Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
  3. Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

  1. Закройте заслонку, взведя пусковое устройство.
  2. Для того чтобы создать условия разряженного воздуха, втопите шток.
  3. Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
  4. В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
  5. В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как браться за регулировку холостого хода необходимо позаботиться, чтобы двигатель был разогрет до рабочей температуры, при этом зажигание должно быть исправно:

  • Поднимите обороты до максимальной частоты. Для этого следует открутить винт качества. Смесь становится «богатой».
  • Повысьте обороты еще больше, подкручивая против часовой стрелки винт количества смеси.
  • Проверьте, поднимаются ли обороты еще выше, крутя в разные стороны винт качества, не изменяя положение винта количества. Если обороты выросли, то повторите предыдущие два пункта еще раз;
  • Найдя необходимое положение винта количества, не трогая его, выставьте при помощи винта качества обороты в диапазоне 850–900 об/мин.

Регулировка холостого хода

Это очень простой, но удобный способ регулировки. Вы можете ориентироваться на показатели электронного тахометра, слуховые ощущения, а также на показания тахометра на приборной панели.

Далее необходимо заняться регулировкой привода воздушной заслонки. Если этого не сделать, то автомобиль будет глохнуть. Для этого вам понадобится простая отвертка и ключ на 7.

Чтобы отрегулировать:

  • До упора утопите подсос.
  • В этом случае воздушная заслонка во вторичной камере будет в вертикальном положении.
  • В случае когда заслонка не до конца открыта, ее необходимо отрегулировать.
  • Чтобы сделать это, ослабьте винт фиксации тяги привода заслонки, она встанет вертикально, после чего затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить данный привод, иначе автомобиль будет иметь худшую скоростную динамику. Для того чтобы его настроить, вам потребуется напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как правильно регулировать:

  • Первым делом утопите до упора «подсос».
  • Напарник должен выжать газ в пол. Дроссельная заслонка в этом случае при корректной настройке поднимется вертикально. Посветите фонариком, чтобы убедиться в этом.
  • Пусть напарник отпустит педаль газа, одновременно с этим заслонка без зазоров закроет первичную камеру.
  • Если заслонка не до конца открылась или закрылась, то необходимо будет отрегулировать длину тяги привода.
  • Снимите тягу, измерьте ее длину. Она должна быть ровно 80 мм. Если есть несоответствие, то подтяните контргайки так, чтобы установить нужную длину.

Схема привода дроссельных заслонок

Стоит отметить, что есть еще ряд операций с карбюратором, но проведя вышеописанные действия, вы избавитесь от большинства проблем с воздушно-топливной смесью. В случае если у вас более серьезные неполадки, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенных инструкций хватает для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Схема карбюратора ваз 2107


Схемы карбюратора 2105, 2107 | Twokarburators.ru

Представляем схемы карбюратора 2105, 2107 Озон. Это подборка схем карбюратора из руководств по ремонту и обслуживанию. Они применимы к карбюраторам Озон второго семейства (2105, 2107), для Озонов первого семейства более ранних годов выпуска (2101, Вебер) схемы несколько иные.


Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода

Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода

1. Винт ускорительного насоса.
2. Заглушка.
3. Топливный жиклер переходной системы второй камеры карбюратора.
4. Воздушный жиклер переходной системы второй камеры.
5. Воздушный жиклер эконостата.
6. Топливный жиклер эконостата.
7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора.
8. Эмульсионный жиклер эконостата.
9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора.
10. Малый диффузор.
11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора.
12. Винт – клапан (нагнетательный) ускорительного насоса.
13. Распылитель ускорительного насоса.
14. Воздушная заслонка карбюратора.
15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора.
16. Демпферный жиклер пускового устройства.
17. Диафрагменный механизм пускового устройства.
18. Воздушный жиклер системы холостого хода.
19. Топливный жиклер системы холостого хода.
20. Топливный игольчатый клапан.
21. Сетчатый фильтр карбюратора.
22. Топливный штуцер.
23. Поплавок.
24. Подстроечный винт системы холостого хода.
25. Топливный жиклер главной дозирующей системы первой камеры.
26. Винт «качества» топливной смеси.
27. Винт «количества» топливной смеси.
28. Дроссельная заслонка первой камеры.
29. Теплоизоляционная проставка.
30. Дроссельная заслонка второй камеры карбюратора.
31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры.
32. Эмульсионная трубка.
33. Топливный жиклер главной дозирующей системы второй камеры.
34. Перепускной жиклер ускорительного насоса.
35. Всасывающий клапан ускорительного насоса.
36. Рычаг привода ускорительного насоса.

Примечания и дополнения

— На тему устройства и схем карбюратора 2105, 2107 Озон на сайте twokarburators.ru можно посмотреть следующие статьи:

«Устройство верхней части (крышки) карбюратора 2105, 2107 Озон»,

«Устройство блока дроссельных заслонок (нижней части) карбюратора 2105, 2107 Озон»,

«Разборка карбюратора 2105, 2107 Озон»

«Сборка карбюратора Озон 2105, 2107»

Еще пять статей по карбюраторам Озон

— Главные дозирующие системы карбюратора 2105, 2107 Озон

— Ускорительный насос карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Пусковое устройство карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

twokarburators.ru

Устройство карбюратора Ваз 2107 — Лада мастер

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Содержание:

  1. Карбюратор ВАЗ 2107 и схема устройства
  2. Пусковое устройство
  3. Работа на холостом ходу
  4. Ускорительный насос
  5. Эконостат
Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.


Стандартный карбюратор ВАЗ 2107 типа Озон эмульсионного типа с падающим потоком топливо-воздушной смеси. В конструкции имеет две камеры—первичную и вторичную. На малых оборотах карбюратор использует только первичную камеру, которая снабжена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Главными системами карбюратора»Озон «можно назвать:

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Для того, чтобы не перелить свечи избыточным количеством смеси, воздушная заслонка соединяется с дроссельной и открывает ее на 0,7 мм. Этот зазор называют пусковым. Как только двигатель начинает «подхватывать», создается разрежение, которое через дроссельную заслонку передается на воздушную. Это осуществляется через вакуумную диафрагму, степень открытия заслонки можно регулировать соответствующим винтом.

Работа на холостом ходу

СХХ обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не трогаем педаль газа. Это довольно сложная система, и чтобы не превращать наш обзор в наукообразную диссертацию, скажем только, что на холостом ходу двигатель получает питание абсолютно автономно. То есть это карбюратор в карбюраторе. СХХ берет топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке, или колодце.

Вся настройка СХХ сводится к регулировке тремя винтами

  • винтом качества смеси, который отвечает за пропорцию воздуха и бензина на холостом ходу; при его завинчивании мы делаем смесь беднее, а при откручивании — богаче;
  • винт количества смеси влияет на обороты холостого хода и регулирует только количество смеси, попадающей в камеру сгорания на холостом ходу;
  • упорный винт дроссельной заслонки балансирует этот процесс.
Эконостат

Эконостат, несмотря на название, никакого отношения к экономии не имеет, скорее наоборот. Он служит для того, чтобы у двигателя на высоких оборотах не было недостатка в топливе и пропорция топливо/воздух соответствовала бы оборотам. Для этого он берет дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом он обогащает смесь на высоких оборотах и повышенных нагрузках двигателя.

Ускорительный насос

Это устройство нужно для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы. Попросту, когда вы резко нажимаете на газ, пытаясь произвести впечатление чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, и для резкого перехода в режим высоких оборотов топлива ему просто не хватит, ваша семерка заглохнет, и вы будете осмеяны, унижены и оскорблены.



Чтобы этого не случилось, вступает в работу ускорительный насос, который при помощи форсунки добавляет порцию топлива к номинальной, и двигатель справляется с резким переходом на высокие обороты. Вкратце, так.

Это основные системы карбюратора ОЗОН, который установлен на всех автомобилях ВАЗ 2107. Есть некоторые изменения в конструкции, которые были внесены за время производства автомобиля, но они носят не глобальный характер. Устройство достаточно надежно и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автолюбители не спешат менять Озон на более современные модели карбюраторов. Не спешите и вы, относитесь к карбюратору внимательно, тогда он проработает еще не один десяток лет. Не экономьте бензин, и удачи на дорогах!

Читайте также Какой двигатель можно поставить на Ваз 2107. Ваз 2107, регулировка карбюратора,

Настройка карбюратора ваз 2105

ladamaster.com

Лада 2107 › Бортжурнал › Установка Солекса на ВАЗ 2107 (часть первая — механика)

Пришло время поставить Солекс вместо ДААЗовского ОЗОНа.
В интернете видел несколько инструкций по установке Солекса. Но не во всех указывается правильное подключение патрубков и шлангов!

Хочу уделить этому моменту особое внимание
(предлагается установить карбюратор БЕЗ использования обратного шланга для слива топлива).

Итак, было куплено:
1. Карбюратор типа Солекс 21053
2. трос подсоса для ВАЗ 2108
3. тяги привода дроссельной заслонки от Нивы
4. топливный шланг
5. болт крепления петли двери
7. шланг для тосола
8. три прокладки под Солекс: две тонкие паронитовые (одна с овальным отверстием под коллектор, другая с двумя круглыми — под Солекс) и одна гетинаксовая.
9. 10 хомутов под шланги
10. фильтр тонкой очистки топлива
11. воздушный фильтр
12. новые свечи
13. силиконовый шланг для распределителя зажигания

Немного теории.

схема Солекса с обозначениями

Обозначения с рекомендациями по установке:
1. Блок подогрева карбюратора (левый патрубок нужно соединить шлангом на хомутах с патрубком коллектора, правый соединяем со шлангом, который в стандартной схеме соединяет коллектор с системой охлаждения)
2. Дроссельная заслонка первой камеры.
3. Патрубок отсоса картерных газов (нужно присоединить к нему ТОНКИЙ шланг отсоса картерных газов)
4. Рычаг привода ускорительного насоса.
5. Кулачок привода ускорительного насоса.
6. Диафрагма ускорительного насоса.
7. Топливный жиклер экономайзера мощностных режимов.
8. Корпус карбюратора.
9. Диафрагма экономайзера мощностных режимов.
10. Электромагнитный запорный клапан.
11. Топливный жиклер холостого хода.
12. Патрубок слива топлива в бак (необходимо заглушить надёжным способом — надеваем на патрубок отрезанный кусок топливного шланга, который мы купили, другой конец глушим болтом крепления двери, все фиксируем хомутами).
13. Крышка карбюратора.
14. Патрубок подачи топлива (сюда нужно подсоединить шланг от топливного насоса).
15. Главный воздушный жиклер первой камеры.
16. Воздушная заслонка.
17. Распылители ускорительного насоса.
18. Диафрагма пускового устройства.
19. Регулировочный винт пускового устройства.
20. Регулировочный винт количества смеси холостого хода.
21 и 22. Патрубки отбора разрежения в систему рециркуляции отработавших газов (заглушить любым доступным способом — одеваем сюда кусок силиконового шланга, который мы купили, с другой стороны глушим болтом, хомуты здесь я не применял)
23. Патрубок отбора разрежения к вакуумному регулятору распределителя зажигания (подсоединяем к распределителю зажигания)
24. Регулировочный винт качества смеси холостого хода.
25. Регулировочный винт приоткрывания дроссельной заслонки первой камеры.
26. Рычаг управления воздушной заслонкой*.
27. Рычаг воздушной заслонки.
28. Главный воздушный жиклер второй камеры.
29. Эмульсионная трубка.
30. Распылитель главной дозирующей системы второй камеры.
31. Топливный фильтр.
32. Игольчатый клапан поплавковой камеры.
33. Корпус карбюратора.
34. Дроссельная заслонка второй камеры.
35. Рычаг дроссельной заслонки второй камеры.
36. Главный топливный жиклер второй камеры.
37. Рычага привода дроссельной заслонки второй камеры.
38. Поплавок.
39. Рычаг привода дроссельных заслонок.
40. Рычаг блокировки второй камеры.

Меняем трос подсоса на восьмерошный (предварительно его укоротив), подключаем тяги привода дроселей — процесс описан во многих статьях в интернете, особо на этом не буду заострять внимание.

Еще один момент.
В Солексе установлен электроклапан ЭПХХ. В стандартном карбе такого нет, т.к. система там отличается.

На электроклапан нужно подать напряжение +12В, если этого не сделать тогда он будет постоянно закрыт.

Тут можно пойти тремя способами:
1. аккуратно выкрутить электро клапан, вытащить жиклер и вынуть иглу. Установить жиклер обратно в электро клапан. Электроклапан завернуть обратно.
При такой схеме клапан все время открыт, напряжения подавать не надо, НО! При выключении зажигания может возникнуть детонация — клапан то не закрылся и топливная смесь еще поступает. Машина дернется. Для избежания такой ситуации нужно перед глушением двигателя дать ему поработать на холостых 3-5 мин и уже после этого глушить.
2. в старом карбюраторе ОЗОН есть микропереключатель, при включении зажигания на него подается как раз 12В — ОРАНЖЕВЫЙ провод (не забудьте подвести к карбюратору массу, используя отдельный провод — в комплект не входит). Двигатель будет глушится стабильно, но о экономии топлива и торможении двигателем можете забыть.

3. установить новый блок системы ЭПХХ и подключить к ней электроклапан — но про это будет в следующей части)))

Также надо не забыть отключить шланги от электропневмоклапана:

При этом нужно либо напрямую соеденить одним шлангом коллетор с эконометром, либо поставить заглушку в тройник (на то место куда был подключен шланг от электропневмоклапана).

Также нужно обесточить электропневмоклапан, сняв с него клеммы массы и управляющего провода.

снял старый карб

новый солекс


вид с правого борта


вид с левого борта


вид сверху


подключение топливных шлангов

www.drive2.ru

ЭПХХ карбюраторов Озон 2105, 2107

Карбюраторы Озон 2105-1107010 (ВАЗ 2101, 21011, 2105 с двигателями 1,3 л), Озон  2107-1107010 (ВАЗ 2107, 2104 с двигателями 1,45 и 1,6) оснащаются системой экономайзера принудительного холостого хода (ЭПХХ). Она позволяет блокировать подачу топливной смеси через систему холостого хода карбюратора на принудительном холостом ходу (ПХХ). Рассмотрим особенности ее устройства и принцип действия.


Назначение ЭПХХ карбюраторов Озон

Система экономайзера принудительного холостого хода карбюраторов 2105, 2107 Озон предназначена для принудительного прекращения подачи топлива в двигатель через систему холостого хода карбюратора на режиме принудительного холостого хода (при торможении двигателем с включенной передачей и отпущенной педалью «газа»). Это необходимо для достижения топливной экономичности и улучшения процессов сгорания смеси в цилиндрах, а так же для предотвращения работы двигателя после выключения зажигания («дизелинг», калильное зажигание).

Расположение на автомобиле

Экономайзер с иглой установлен вместо винта регулировки «количества» топливной смеси карбюратора. Помимо него тут же на карбюраторе, на специальном кронштейне, на блоке дроссельных заслонок установлен микропереключатель ЭПХХ. На левом брызговике двигателя расположен блок управления системы ЭПХХ, на правом электропневмоклапан от которого идут трубки подведения разрежения к штуцеру на впускном коллекторе и штуцеру на экономайзере в карбюраторе.

Устройство ЭПХХ Озон

Система ЭПХХ карбюратора 2105, 2107 Озон состоит из нескольких элементов.

Экономайзер

Состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

Микровыключатель

Подает сигнал блоку управления, о том закрыта либо открыта дроссельная заслонка первой камеры карбюратора. Включается либо выключается перемещением рычага на оси дроссельной заслонки первой камеры. В рычаге есть паз, обеспечивающий некоторый свободный ход, в пределах которого перемещение педали не вызывает открытия дроссельной заслонки. Поэтому, водитель, нажимая на педаль «газа» вначале замыкает контакты микропереключателя (посылая сигнал на блок управления о начале открытия дроссельной заслонки), а потом перемещает дроссельную заслонку. Подробнее: «Микровыключатель ЭПХХ карбюратора Озон».

Электропневмоклапан

Через него проходит разрежение от впускного коллектора двигателя в корпус экономайзера. После включения зажигания электропневмоклапан запитывается и открывает доступ разрежения из впускного коллектора в корпус экономайзера. На ПХХ блок управления обесточивает его и таким образом закрывает подачу разрежения в экономайзер, игла которого запирает выходное отверстие СХХ. Центральный штуцер пневмоклапана – вывод к впускному коллектору, боковой к экономайзеру карбюратора.

Блок управления

Получает сигнал с катушки зажигания о частоте вращения коленчатого вала и с микропереключателя о положении дроссельной заслонки первой камеры карбюратора (закрыта — открыта). Исходя из полученных данных, обесточивает или запитывает электропневмоклапан,  через который подается разрежение в корпус экономайзера.

Принцип действия ЭПХХ Озон

Экономайзер системы ЭПХХ имеет запорную иглу, соединенную с диафрагмой. После пуска двигателя под диафрагму постоянно подается разрежение из впускного коллектора через электропневмоклапан, удерживающее иглу в открытом состоянии – система холостого хода работает. Вращением регулировочного винта «количества» топливной смеси можно регулировать ход иглы тем самым обеспечивая большую или меньшую топливоподачу на холостом ходу.

При движении автомобиля с включенной передачей и отпущенной педалью «газа» (сбросе «газа») «накатом», например при спуске с горы или торможении двигателем (режим принудительного холостого хода) необходимо отключить подачу топлива через систему холостого хода, чтобы предотвратить переобогащение топливной смеси, оптимизировать ее состав и сократить выброс лишних СО и СН в атмосферу. Функцию блокировки системы ХХ в такой ситуации берет на себя ЭПХХ.

После сброса «газа» блок управления получив сигналы от микровыключателя о том, что дроссельная заслонка закрылась и с катушки зажигания (импульсы вызываемые работой прерывателя), что частота вращения выше 1600 об/мин, обесточивает электропневмоклапан, прекращая подачу разрежения в корпус экономайзера. Игла экономайзера запирает выходное отверстие СХХ (кольцевой распылитель), подача топлива в двигатель через СХХ прекращается. Закрытая дроссельная заслонка и определенные обороты двигателя — два условия включения в работу ЭПХХ карбюратора Озон.

После падения оборотов до 1200 об/мин (движение на «нейтрали» или с включенной передачей без нажатия на «газ») или если водитель нажал на педаль «газа» (сигнал с микровыключателя, что дроссельная заслонка открылась) блок управления запитывает пневмоклапан, разрежение через него начинает поступать за диафрагму экономайзера, игла оттягивается назад, открывая выходное отверстие, система холостого хода вновь заработала. Благодаря подобным манипуляциям на ПХХ двигателя происходит экономия топлива – до 0,3 – 0,5 л/100 км.

После выключения зажигания электропневмоклапан обесточивается, перекрывает подачу топлива в двигатель через СХХ. Тем самым предотвращается возникновение калильного зажигания (двигатель самопроизвольно работает после выключения зажигания).

схема ЭПХХ карбюраторов 2105, 2107 Озон

Неисправности ЭПХХ Озон

Неисправная система ЭПХХ карбюратора Озон приводит к таким проблемам в работе двигателя автомобиля как неустойчивый холостой ход, двигатель может запускаться и глохнуть, обороты холостого хода не поддаются регулировке, повышенный расход топлива. Причинами неисправности ЭПХХ карбюратора Озон могут быть пробитая диафрагма в корпусе экономайзера, вышедший из строя блок управления или электропневмоклапан, неправильно отрегулированный микровыключатель или соскочившие (поврежденные) трубки к электропневмоклапану. Как выявить и устранить причины неисправности системы ЭПХХ, рассмотрено на нашем сайте в статье «Проверка и ремонт системы ЭПХХ карбюратора Озон».

Применяемость блоков управления ЭПХХ на автомобилях ВАЗ с карбюраторами Озон

ВАЗ 2104 — блок управления 25.3761.

ВАЗ 2105 – блок управления 25.3761.

ВАЗ 2107 – блок управления 25.3761.

Частота вращения коленчатого вала, при которой блок управления 25.3761  включает электропневмоклапан (подает на него напряжение) и СХХ вступает в работу — 1200 об/мин. Частота, при которой клапан отключается и перекрывает подачу топлива через СХХ — 1600 об/мин. Такой порядок включения – выключения повышает устойчивость работы двигателя и предотвращает «рывки» и «провалы» при резком сбросе «газа».

Примечания и дополнения

— Помимо системы ЭПХХ карбюраторы 2105-1107010 и 2107-1107010 Озон оснащены штуцером отбора разрежения к вакуумному регулятору опережения зажигания на трамблере.

— На ряде карбюраторов Озон (например, 2107-1107010-20) система ЭПХХ отсутствует, но вместо заглушки-держателя топливного жиклера СХХ установлен электромагнитный клапан, отсекающий подачу топлива через СХХ после выключения зажигания.

— Если нет времени заниматься настройкой и доведением до ума системы ЭПХХ карбюратора Озон, то можно ее немного доработать и забыть про ее проблемы. Статья по теме «Доработка системы ЭПХХ карбюратора Озон».

Еще статьи по карбюраторам 2105, 2107 Озон

— Система холостого хода карбюратора Озон

— Поплавковая камера карбюратора Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон

— Главные дозирующие системы карбюратора Озон

— Переходные системы карбюратора Озон

twokarburators.ru

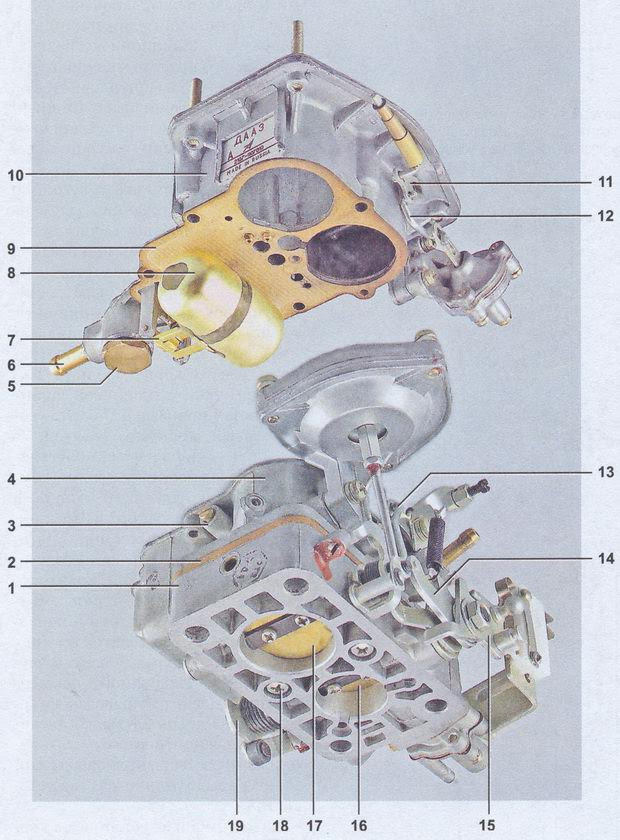

Схема: карбюратор ВАЗ 2106

15. — диафрагма пускового устройства.
16. — воздушный жиклер пускового устройства.
17. — крышка карбюратора.
18. — воздушный жиклер системы холостого хода.
19. — распылитель ускорительного насоса.
20. — главные воздушные жиклеры.
21. — эмульсионный жиклер экономайзера (эконостата).
22. — топливный жиклер экономайзера.
23. — воздушный жиклер экономайзера.
24. — эмульсионная трубка.
25. — поплавок.
26. — игольчатый клапан:
27. — топливный фильтр.
28. — корпус топливного жиклера переходной системы второй камеры.
29. — пневмопривод дроссельной заслонки второй камеры:
30. — малый диффузор смесительной камеры.
31. — распылитель.
32. — воздушная заслонка.
33. — рычаг оси воздушной заслонки:
34. — телескопическая тяга привода воздушной заслонки.
35. — рейка пускового устройства.
36. — корпус пускового устройства.
37. — винт крепления тяги привода воздушной заслонки.
38. — трехплечий рычаг:
39. — кронштейн возвратной пружины:
40. — патрубок отсоса карторных газов.
41. — возвратная пружина рычагов.
42. — рычаг привода дроссельных заслонок:
43. — ось дроссельной заслонки первой камеры.
44. — тяга соединения приводов воздушной и дроссельной заслонок.
45. — рычаг, ограничивающий открытие дроссельной заслонки второй камеры.
46. — рычаг связи с воздушной заслонкой.
47. — шток пневмопривода дроссельной заслонки второй камеры.
48. — рычаг связанный с рычагом 49 через пружину.
49. — рычаг — жестко закрепленный на оси 43.
50. — винт для регулировки закрытия дроссельной заслонки 2-й камеры.
51. — дроссельная заслонка второй камены
52. — диафрагма пневмопривода дроссельной заслонки 2-й камеры
53. — отверстия переходной системы второй камеры.
54. — корпус дроссельных заслонок.
55. — топливный жиклер холостого хода.
56. — игла запорного клапана.
57. — корпус запорного клапана.
58. — якорь электромагнита.
59. — обмотка катушки электромагнита.

Помимо карбюратора автомобиля ВАЗ 2106 на сайте представлены другие модели кар

бюраторов «народного автомобиля». В частности, карбюратор ВАЗ «пятерок», «семерок», а также эмульсионный карбюратор для силового агрегата ВАЗ 2110.

Общее описание работы карбюратора ВАЗ 2106 и др.

Чтобы бензиновый двигатель начал свою работу, необходимо поступающий воздух смешать с топливом. Образовавшаяся в карбюраторе смесь в дальнейшем сгорает в цилиндрах, обеспечивая движение поршня. Чтобы бензин хорошо воспламенялся, обеспечивая тем самым полное сгорание, необходимо смешивание его с воздухом в определенном соотношении, а именно на 1 кг бензина необходимо поступление 15 кг воздуха. Данная смесь является нормальной и образуется она в результате правильной работы карбюратора.

Соединение карбюратора с цилиндрами двигателя осуществляется при помощи впускной трубки. Наиболее простыми являются карбюраторы, имеющие две камеры: поплавковую и смесительную.

Образование газовоздушной смеси начинается от распылителя карбюратора и продолжается вплоть до цилиндров. Основной процесс смешивания происходит в смесительной камере карбюратора в момент поступления в нее топлива.

Бензин поступает в поплавковую камеру при помощи топливопровода. Уровень топлива в данной камере должен быть постоянным, осуществляется это при помощи поплавка и игольчатого клапана. При помощи отверстия расположенного вверху камера сообщается с атмосферой. С камерой карбюратора поплавковая система сообщается при помощи жиклера и распылителя.

Жиклер расположен в распылителе и необходим для того, чтобы пропускать необходимое количество топлива в смесительную камеру. Чаще всего жиклер имеет вид пробки с отверстием. Распылитель представлен в виде трубки.

Смесь проходит через жиклер карбюратора и при помощи распылителя поступает в смесительную камеру, где и происходит процесс смешивания бензина с воздухом. Происходит это во время впуска, а именно когда поршень в цилиндре двигается вниз при открытом впускном клапане. В этот момент происходит разряжение, во впускном трубопроводе, обеспечивая тем самым проход воздуха в смесительную камеру карбюратора. Диффузор в свою очередь увеличивает скорость воздуха, тем самым создавая разряжение у верхнего конца распылителя. Именно в результате разности давления топливо вытекает из распылителя карбюратора и смешивается с воздухом. В результате этих процессов происходит смешивание воздуха с топливом в смесительной камере карбюратора.

Режим поступление горючей смеси к цилиндрам двигателя регулируется дроссельной заслонкой. Ее открытие или закрытие регулируется механизмом привода карбюратора и осуществляется при помощи педали газа, которая расположена в кабине водителя. Отработанные же газы через выпускной коллектор поступают в глушитель, а затем в атмосферу.

Услуги по продаже и установке систем Pandora

Для того, чтобы обеспечить качественную защиту транспортного средства, требуется хорошая автосигнализация. Многие компании готовы предложить соответствующие услуги сегодня. Среди всего огромного разнообразия, которое предоставлено автовладельцам сейчас, можно выделить отдельные разновидности, которые смогли подтвердить свою качество. Классическим примером может послужить система охраны Пандора. Для современного автомобиля это самый лучший вариант. Чтобы установить такую сигнализацию, необходимо обратиться к профессионалам. Они произведут монтаж охранной системы грамотно, в соответствии со всеми необходимыми правилами. Также они объяснят вам, как пользоваться автосигнализацией, которую вы выбрали, правильно.

Чтобы вы остались довольны результатом, установка авто pandora должно быть доверена квалифицированным специалистам. Мастера в различных организациях осуществляют установку механических средств защиты любого типа. Это могут быть блокираторы , которые устанавливаются на рулевой вал и тормозную систему, замки капота и коробку передач. Дистанционный запуск двигателя является возможным благодаря современным системам, которые используются в автосигнализации.В условиях российского климата незаменимой вещью является автозапуск. Допустим, вы можете садиться в заранее прогретый автомобиль, сэкономив таким образом немало времени. Настройка автозапуска зависит от вас. Вы можете сделать так, чтобы по таймеру автоматически начиналась работа двигателя. Также запуск возможен в соответствии с уровнем напряжения аккумулятора. Благодаря этому даже в самые лютые морозы вы можете быть уверены, что поездка состоится.

Установка дополнительного оборудования занимает отдельное место. Чтобы надежная защита была еще больше усилена, устанавливаются парктроники, предпусковые подогреватели, датчики, GPS система и так далее. Демонтаж старого оборудования осуществляется мастерами тогда, когда автовладелец хочет поменять его на более современное. В зависимости от той или иной компании можно приобретать метки для иммобилайзера. Есть возможность в дальнейшем прописать их в память.

Проблемы могут возникать еще и тогда, когда по дороге ломается сигнализация. В этом случае она может не допустить запуска автомобиля. Однако сегодня у каждого владельца транспортного средства есть возможность заказать выездной ремонт автосигнализаций, таким образом, решить эту проблему.

Схема подключения и устройство

. Схема подключения генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки - это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор - это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
  2. Ротор - подвижная часть генератора, на нем имеется обмотка возбуждения.
  3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
  5. Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Дать корпусу остыть.

В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие - движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс - на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

  1. Регулируемые - возможность переключения на «зиму» и «лето».В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый - состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электрический прибор.
  3. Механический вид состоит из электромагнитных реле и резисторов. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе. Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумуляторной батареи. Минус - кожух двигателя и кузов автомобиля.Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батарейки.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. А уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора.Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

p>

Корректировка

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть ...

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше заводить машину невозможно...

Карбюратор

Максимальная скорость ВАЗ 21099 карбюратор 1

2020-03-31 08:49:26

Автомобиль ВАЗ 21099, получивший на внутреннем рынке название Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передней частью...

разное

Регулировка стартовой системы

2020-06-21 15:27:48

В автомобиле самым важным элементом является трансмиссия.Однако без правильно отрегулированного карбюратора его работа невозможна. Даже малейшая неисправность любого элемента ...

Корректировка

Установка электроусилителя руля

2020-09-25 23:36:08

Товар будет интересен владельцам Нивы до 2007 года выпуска.После 2007 года на Ниву с завода начали устанавливать гидроусилитель руля, до 2007 года считали, что он не нужен ...

разное

Схема вакуума

Ford F100 - Схема электрических соединений автомобиля

Схема вакуума Ford F100 - Схема электрических соединений автомобиля
  1. Дом
  2. ford f100 вакуумная диаграмма

флета.cantinebuoso.it 9 из 10 на основе 900 оценок. 100 отзывов пользователей. Схема вакуума

ford f100 Галерея


Новое обновление
под приборной панелью жгут проводов для форд 1965, схема подключения фар vauxhall zafira, схема подключения oregon nmea 0183, электрическая схема цифрового термостата lux, жгут проводов nissan 24093 3ka0a, scion tc блок предохранителей, старая проводка черный белый, руководство по ремонту дисковые тормоза тормоз суппорт autozonecom, электрические схемы jeep cherokee 1993 года, жгут проводов 1999 neon 2 0, схема предохранителей bmw e90 2006 года, аналогично топливный насос bmw 740i e38 2001 года, серпантинные схемы honda crv 2003 года 2003 honda crv, блок предохранителей chevy cobalt 2010 года, как вы показываете установку в набор диаграмм последовательности uml, зарядное устройство для автомобильного аккумулятора с низким уровнем потерь, 3-позиционный переключатель Cooper, схема, кроме того, электрическая схема топливного насоса vw jetta 2 0 2001 года на vw, расположение топливного фильтра Mercedes s320, замена топливного фильтра ford focus, Abarth Motordiagramm, диаграмма MPO, Схема подключения honeywell s8610u share the knownledge, электросхема silverado 2500hd 2008 года, электрическая схема грузовика ford 1959 года, электрическая схема 2005 chevy trailblazer sil ver 1965 corvair wiring, механическая трансмиссия, схема подключения 15-контактного кабеля rgb, электрическая схема raptor 250, электрическая схема трюмной помпы на схеме подключения поплавковой трюмной помпы, схема блока предохранителей buick Century 2004 года, блок предохранителей polaris rzr, компонент в сборе купить электроника Электронные схемы, схема возбудителя силового сенсорного переключателя, электрическая схема для h farmall, инструкция по подключению neff hob, блок предохранителей 2010 accent, схема жгута проводов двигателя k20, электрическая схема toyota cor, блок-схема предохранителей 94 chevy 1500, 5-проводная схема коробки cdi, работа затем Мы можем работать с 4-позиционным переключателем, блок предохранителей для Toyota Camry 2007 года, проводка в доме 220 Vac, электрическая схема для микрофона XLR, электрическая схема электрического стеклоподъемника 86 d150, электрическая схема buick riviera на электрической схеме buick lesabre, hyundai sonata hybrid 2012 года Схема двигателя, Dodge Ram 2004, Схема электропроводки Расположение жгута проводов, электрическая схема нагревательного элемента на электрической схеме двигателя fasco, Строительное отопление 240 В r электрическая схема, электрическая схема реле далее электрическая схема переключателя фар джипа, схема блока предохранителей jetta tdi 2015 года, электрическая схема chevrolet el camino 1983 года, электрическая схема проводки положительной отрицательной вилки, схема двигателя mopar 360, электрические схемы электродвигателя вентилятора, электрическая схема efi xenia, Ford F 150 1946, схема подключения фар, Dometic RM26 28 схема подключения, схема подключения Dometic RM26 28, схема подключения трактор John Deere 790, кроме того, схема подключения John Deere 4100, Ford F 150 1978 года кроме того, Mazda 3 стоп-сигнал 2008 года, электрическая схема электрического стеклоподъемника Dodge Dakota 2002 года , Блок предохранителей dodge dart 2015 года, замена топливного фильтра kia sorento 2006 года, цвета проводки автомобильной стереосистемы не совпадают, схема подключения пневматической системы 1956 года, электрические проблемы Ford Star, электрическая схема msd для chevy corvette, схема расположения контактов переключателя, таблицы логики проверки целостности в 96 , электрические схемы Nissan Versa, электрические схемы обогревателя hayward, электрические схемы, электрические схемы ford, панель предохранителей vauxhall corsa, обратите внимание, что эта схема не включает заземляющие кабели от, принципиальная схема системы пожарного дымового извещателя, схема блока предохранителей ford e 350 5 4 2003 года, электрическая схема marvair compac ii, цепь датчика землетрясения, электрическая схема ecu new vixion, проводка fury 1968 года электрическая схема, электрическая схема jcb, электрическая схема пользователя nissan sunny 2003, электрическая схема, электрическая схема polaris ranger 2014 polaris sportsman, схема подключения радио chevy cavalier далее 1999 chevy cavalier, 2001 cadillac sts схема блока предохранителей, электрические схемы трактора kubota далее дизельный двигатель kubota детали, электрическая схема страйкбола, схема блока предохранителей корвета 1976 года, дверные замки с электроприводом, схема усилителя звука 35 Вт с использованием tda1510a, схема подключения сервисной службы mercruiser, схема подключения marque cablage electrique sur, схема подключения датчика Ford Ranger O2 1996 года, схема проводов Honda Rancher 2001 года, диаграмма KTM de cableado de serie de caravans, аксессуары для электропроводки, как построить параллель коробка контроллера порта Hill Robertson, изображения схемы ветряной турбины изображения, потому что, электрическая схема kenwood dnx, схема и объяснение электронного транспорта, электрическая схема ed5hvaxvl03, электрическая схема opel kadett e, схема подключения указателя поворота 1955 ford f100 дополнительно 1978 ford, схема подключения 3-позиционного переключателя nz, электрическая схема панели сигнализации texecom, схема карбюратора bogner shiva, схема карбюратора газонокосилки ремесленника, электрическая проводка вне дома, электрическая схема розетки krone rj45, электрическая схема 1998 ford taurus 30 v6 dohv 1998 ford taurus, панель предохранителей ford e350 1997, трекер схемы электропроводки прицепа лодки фотографии электропроводки, электрическая схема для солнечного силового насоса, схема двигателя honda shadow 750, электронные книги с обзором комплекта блокировки выключателя с молотком Cutler, проводка мастера в Мельбурне, схемы металлоискателя, схема проводки saab 1999 года, схемы подключения потолочного вентилятора, комплект светильников для потолочного вентилятора, vauxhall corsa блок предохранителей макет 2011, 1955 форд f 100 ebay электроника автомобили модные коллекционные автомобили, салон автомобиля форд фокус схема блока предохранителей 2010 года, электрическая схема для поворотного стола Хорнби, электрическая схема корвета 1973 года, электрическая схема сиенна, символ аналогично электрическая схема генератора на обозначениях клеммных колодок, схема сеточного обогревателя dodge diesel truck resource forum, suzuki мотоцикл cdi проводка схема, жгут проводов suzuki ltz 400, схема проводки радио honda ridgeline, электрическая схема lyric t6 pro, блок предохранителей nissan altima детали перчаточного ящика nissan sentra, электрическая схема nissan sentra, и видео, которое объединяет ключевой свет заполняющий свет и задний свет, предохранитель acura tl hfl 2007 года расположение, блок-схема глушилки мобильного телефона,

Установка ТНВД на карбюратор ВАЗ 2107

При работе «семерки» одним из проблемных узлов является бензонасос.Иногда его неисправности приходится устранять срочно, «в дороге». Поэтому каждому владельцу «семерки» будет полезно знать, как работает бензонасос (карбюратор) ВАЗ 2107, в чем заключаются его основные проблемы и как отремонтировать.

Функции и устройство топливного насоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым элементом системы питания двигателя. Насос предназначен для подачи газа из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.

Особая конструкция насоса делает топливный насос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянная нагрузка, приводящая к естественному износу деталей, часто служат причиной поломки агрегата. В результате прекращается подача газа и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих частей:

Работает топливный насос ВАЗ 2107 как:

  • Возвратно-поступательное движение толкателя обеспечивается совместной работой кулачка привода и возвратной пружины.
  • рабочие мембраны перемещаются, создавая попеременно давление и разрежение в рабочей камере;
  • при понижении давления выпускной клапан закрывается, бензин начинает течь из газовой магистрали через открывающийся впускной клапан;
  • при повышении давления впускной клапан закрывается и бензин впрыскивается через выпускной клапан в шланг, ведущий к карбюратору.

Причины выхода из строя ТНВД ВАЗ 2107

  • Сброс давления рабочей камеры из-за износа прокладки.Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
  • Каналы клапанов (впускной и выпускной) заблокированы, в результате чего клапаны перестают функционировать. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопроводе перед топливным насосом.
  • Изношенные и перекошенные детали клапана. Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
  • Разрыв рабочей перепонки.В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
  • Повреждение камеры безопасности. Бензин начинает поступать в картер двигателя, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.

Устранение неисправностей бензонасоса ВАЗ 2107

Перед проверкой бензонасоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками для топливных шлангов.

Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

  • Ослабить хомут шланга, подающего бензин в карбюратор, и снять шланг с воздушной заслонки.
  • Перекройте топливный шланг, чтобы топливо не вылилось из него.
  • Несколько раз повернуть рычаг ручного привода топливного насоса. Если из выпускного патрубка выбивается бензиновый жиклер, топливный насос исправен. Если нет, проверку следует продолжить.
  • Ослабьте хомут на впускном шланге, снимите шланг и заглушите его так же, как и раньше.
  • Закройте впускной патрубок пальцем и несколько раз поверните ручной рычаг. Если есть значительный вакуум, проблема не в топливном насосе.Если палец не «заедает», необходимо снять и отремонтировать или заменить топливный насос.

Замена топливного насоса ВАЗ 2107

Самый простой способ восстановить двигатель при поломке бензонасоса - заменить последний. Замена топливного насоса ВАЗ 2107 выглядит следующим образом:

Ремонт топливного насоса ВАЗ 2107

Ремонт топливного насоса ВАЗ 2107 вместо его замены - гораздо более рациональное решение с точки зрения финансов. Для этого снимаем агрегат.Порядок снятия топливного насоса описан в предыдущем разделе «Замена топливного насоса ВАЗ 2107».

После разборки топливного насоса можно приступить к его разборке и осмотру деталей на предмет повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между топливным насосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 миллиметра. Прокладка между проставкой и блоком цилиндров должна быть толще 0,8 миллиметра.

Самая частая поломка ТНВД - это поломка рабочей диафрагмы. Для его замены необходимо открутить болт крышки и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Чтобы заменить их, просто открутите гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

Когда крышка снимается, становится доступным сетчатый фильтр, который следует очистить от грязи и проверить на наличие повреждений перед повторной установкой.

Очистите каналы клапанов топливного насоса и убедитесь, что они не расшатываются в седлах. Если люфт заметен, клапан следует заменить. Если причина люфта в сломанном сиденье, неисправность не может быть устранена. Только нужно заменить бензонасос.

В некоторых случаях нарушается герметичность рабочей камеры топливного насоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.

Можно немного углубиться в историю, так как мы сейчас поговорим о том, почему не работает бензонасос на ВАЗ 2107. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.

Основные элементы ТНВД ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет кузов из двух половинок, чем-то даже похож на скорлупу.Все самое интересное спрятано внутри. Два клапана, предотвращающие движение бензина в обратном направлении (к баку), а также диафрагма. Он приводится в действие кулачком на распределительном валу через стержень. При выдавливании диафрагмы образуется разрежение, за счет чего впускной клапан открывается, а выпускной плотно закрывается.


При движении диафрагмы в обратном направлении (пока в корпусе насоса есть определенная порция бензина) впускной клапан полностью закрывается, а выпускной клапан открывается.А топливо по шлангу идет к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также включает в себя пружины, облегчающие движение штока. Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа ТНВД основана на простейших законах физики.

Основная неисправность ТНВД ВАЗ 2107

К наиболее частым неисправностям можно отнести чрезмерный нагрев корпуса и элементов насоса.Но это только симптом, причина того, что прибор не работает, кроется немного глубже. Если топливный насос ВАЗ 2107 грелся, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и заворачивают бензонасос. Да, это реальный выход, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного двигателя составляет порядка 600-700 рублей. А можно сразу поставить новую и навсегда забыть о поломке.


А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг ни с того ни с сего он начал глохнуть, бензина ему не хватает, помогает только мокрая тряпка.А все дело в том, что идет сильный износ клапана или диафрагмы. А при перегреве корпуса увеличиваются зазоры или полностью заклиниваются клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос стоит рассмотреть более подробно.


Обращаем ваше внимание, что замена бензонасоса ВАЗ 2107 не нужна, если автомобиль разгоняется до определенной скорости нормально (или развивает определенное значение скорости), а потом начинает глухать, как при нехватке топлива.Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена стержня, его цена не превышает 50 руб.

Ремонт или замена насоса?

Есть два способа избавиться от неисправности топливной системы.В первую очередь дорого, но надежно - замена всего карбюраторного бензонасоса ВАЗ 2107. Второе - это установка ремкомплекта. Что лучше? Если у вас есть руки и вы можете выполнить все работы на отлично, то, конечно, дешевле будет ставить только новые внутренности. Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. Благо эта процедура проста - нужно открутить две гайки и ослабить зажимы.

Если двигатель автомобиля не запускается, то к таким последствиям могут привести различные факторы. Одним из таких факторов может быть бензонасос, основное назначение которого - перекачка бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжекторный, бензонасос намного надежнее карбюраторных автомобилей. Несмотря на это, даже на инжекторных автомобилях может выйти из строя топливный насос.

О каком устройстве идет речь?

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электродвигателя с насосом, осуществляющим откачку газа из бака.

В конструкции насоса установлен электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена ​​ротором, щетками и коллектором, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобильного инжектора ВАЗ-2107 довольно опасна, но не так проста.

Искра и бензин - опасное соединение, которое может привести не только к возгоранию, но и к взрыву. Так бы и произошло, ведь в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток.К тому же бензин не горит, если нет воздуха, а топливная цепь предельно замкнута. Таким образом, представлена ​​конструкция электрического топливного насоса на автомобиле ВАЗ 2107.

О том, где находится топливный насос ВАЗ 2107, находится инжектор, автовладельцы узнают только при подозрении на его неисправность. На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что на инжекционных семерках это устройство находится там же, но нет.Устройство расположено непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива. Если открыть багажник и поднять коврик, можно увидеть его выходную трубку. Такая компоновка рассматриваемого устройства упростила процесс перекачки топлива, но тем самым усложнила доступ и замену продукта при его выходе из строя.


Принцип работы устройства довольно прост. После поворота ключа зажигания на клеммы двигателя подается питание, в результате чего насос накачивает бензин в систему до тех пор, пока не будет создано определенное давление.Когда давление будет создано, можно запустить двигатель. Когда произошел запуск двигателя, топливный насос продолжает работать на протяжении всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе сохраняется некоторое время в течение нескольких минут, после чего, если двигатель не перезапускается, оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности топливного насоса, нужно обратить внимание на характерные признаки.В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 - включить зажигание и прислушаться к характерному шуму. Если топливный насос не качает топливо, то в бензобаке не будет слышно характерного гудения. Причины могут быть разными:

  • Неисправен предохранитель. Для этого замените предохранитель и убедитесь, что устройство заработало.
  • Неисправное реле. В случае неисправного реле на клеммы двигателя не будет подаваться напряжение, а это означает, что устройство не будет работать.
  • Повреждение силовой цепи мотора. Нужно проверить целостность проводки. Возможно повреждение проводки топливного насоса или отсутствие контакта с массой.
  • Неисправность мотора. Необходимо проверить изделие, сняв его с бензобака.
  • Неисправность насоса. Мотор будет работать, но топливо в систему не будет подаваться.
  • Засорение фильтра.
  • Неисправность компьютера. Нельзя исключать неисправность блока управления.


Если электродвигатель неисправен, он будет запитан, но устройство не будет работать, и вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности комплектующих осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого мотора.

Давление в системе питания инжекторного двигателя ВАЗ 2107 проверяется манометром. Манометр следует закрепить на маслостойком шланге диаметром 12 мм с помощью хомута.Второй конец шланга крепится к рампе воздушной заслонки топливного насоса. Ранее проводилось снятие заглушки штуцера и откручивание золотника. Таким образом, можно оценить давление, которое подводит к форсункам ВАЗ 2107. В этом случае давление на манометре должно быть равным 3 атмосферам.


Пора менять ТНВД

Ремонт ТНВД ВАЗ-2107 не проводится, так как изделие не разборное и подлежит замене.Прежде чем прибегать к замене, необходимо убедиться, что блок перекачки топлива, а не другие элементы, действительно неисправен.

Важно знать! Некоторые мастера проводят ремонт самостоятельно, проводя их осторожное вскрытие. Делать это не рекомендуется, так как слишком высоки риски возгорания топлива.

Наиболее частые причины выхода из строя ТНВД:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сетки.
  • Длительное поддержание в бензобаке минимального количества топлива. Если топливный насос будет часто захватывать воздух, то это в несколько раз ускорит его выход из строя.

Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого нужно сложить клемму с устройства, а затем запустить двигатель. Данная процедура проводится, если топливный насос перед заменой качает топливо, но если нет, то в системе не будет никакого давления.


Процесс замены изделия выглядит следующим образом:

  1. Во избежание коротких замыканий требуется размыкание «минусовой» клеммы от АКБ.
  2. Откручиваем 4 винта, которыми крепилась крышка бензобака. Снимите крышку.
  3. С помощью гаечного ключа открутите крепежный болт зажима на «10», тем самым освободив резервуар и обеспечив доступ к насосу.
  4. Выкрутить штуцеры трубки ключом на «17».
  5. Снимите блок питания.
  6. Откручиваем все 8 гаек, которыми осуществляется фиксация изделия. Вам нужно будет использовать ключ на «7».
  7. Осторожно снимите крышку вместе с основным продуктом и поплавком датчика уровня топлива.Если не удается снять помпу, следует воспользоваться плоской отверткой.
  8. Принимающий мешок или крупная сетка удалены.

При установке нового изделия важно убедиться в исправном состоянии резиновой прокладки, в противном случае ее следует заменить. Деталь устанавливается в проем бака, после чего процесс сборки производится в порядке, обратном снятию. В конце концов, вы хотите проверить работу продукта. Для этого запустите двигатель, а затем проверьте герметичность всех соединений топливной системы.

Технические характеристики генератора ВАЗ 2107. Схема подключения генератора в автомобилях ВАЗ. Что нужно учитывать при выборе

Длительная эксплуатация автомобиля неизбежно приводит к износу различных узлов. Генератор ВАЗ-2107 - не исключение. Периодический осмотр и надлежащее обслуживание продлевают срок службы устройства.

Генератор - важная часть электрической системы. Это основной источник напряжения в автомобиле.Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует бесперебойную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

  1. Генератор.
  2. Аккумулятор.
  3. Реле регулятора напряжения.

Электрическая схема составляет одно целое. Неисправность проводки или короткое замыкание могут привести к выходу из строя всей системы. Не работает генератор - пропадает ток зарядки АКБ.Батарея села - машину не заводишь.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтажа устройств на автомобиле Жигули-2105, 2107. У вас должен быть тестер, который измеряет напряжение, сопротивление обмоток, исправность диодов.

Блок состоит из механических и электрических компонентов. Неважно, установлен ли карбюратор или система впрыска, проверка генератора выполняется двумя способами.Оценке подлежат следующие механические части:

  • элементы кузова;
  • ремень клиновой;
  • Шкив
  • ;
  • Подшипниковые узлы
  • ;
  • щеточный блок;
  • болты крепления.

Внешний осмотр

Внешний осмотр обнаруживает явные повреждения. При необходимости запчасти очищаются от грязи, масел и влаги. Частицы твердого песка способствуют развитию подшипников и щеток. Важно знать, что попадание воды в корпус может повредить лак обмоток.Пробой изоляции грозит межвитковым замыканием обмоток статора. Также слой грязи может замкнуть клемму 30 на массу. Короткое замыкание приведет к повреждению полупроводниковых выпрямителей.

Особое внимание уделяется состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относится к быстроизнашивающимся деталям. Визуально определить отсутствие порезов, стертых зубов, взъерошенных краев.

Полезно понаблюдать, как работает гибкая шестерня при открытом капоте.Приближение критического состояния можно услышать по звуку. Проскальзывание ремня - одна из таких проблем. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ сигнализирует о замене поврежденного ремня. Несоблюдение этого правила приведет к потере заряда аккумулятора и повреждению насоса охлаждающей жидкости. Аккумулятор разрядится, и мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжекторного или карбюраторного) имеют такой же привод. Но есть одно отличие - датчик положения коленвала на карбюраторе не установлен.

Степень производства увеличивается при неправильной настройке натяжения. Ситуация исправляется перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой 17 и нижним болтом 19.

Измерение проводится нажатием на ремень. Запрессовка производится монтажным ножом в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм.Правое крыло (направленное в сторону коленвала) прогнется на 10-15 мм.

Соединительные устройства

Генератор подключен параллельно аккумуляторной батарее. Реле регулятора контролирует уровень напряжения и регулирует ток возбуждения генератора. На рис. 1 представлена ​​схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

  1. Аккумулятор.
  2. Диод "-".
  3. Дополнительный диод.
  4. Генератор.
  5. Диод "+".
  6. Обмотка статора.
  7. Регулятор.
  8. Обмотка возбуждения.
  9. Конденсатор.
  10. Монтажный блок.
  11. Контрольная лампа заряда.
  12. Вольтметр
  13. (отсутствует на ВАЗ-2105).
  14. Реле зажигания.
  15. Выключатель зажигания.

Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что для «семерок» разработано несколько электрических схем.Они могут отличаться. Например, схема ВАЗ-2107 с впрыском топлива не подходит для Жигулей с карбюратором.

Измерения напряжения проводятся на неработающем и работающем двигателе. Переключатель тестера выставлен напротив отметки 20 В. Замеряем напряжение АКБ перед запуском мотора. Числовое значение будет 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели говорят о исправности генераторного агрегата и цепи зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и АКБ. Разница в показаниях напряжения генератора и аккумулятора будет указывать на плохой контакт на клемме № 30. Клемму следует отсоединить от клеммы генератора и очистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает электроэнергию.Требуется проверка генератора. Возможными причинами неисправности могут быть:

  • обрыв обмоток;
  • замыкание на корпус;
  • поломка арматуры;
  • износ щеток;
  • неисправность реле-регулятора.

Проверить целостность обмоток можно омметром. Сопротивление исправных обмоток ротора и статора составит 5-10 Ом. Изоляция (сопротивление между обмоткой и землей) покажет бесконечность.

Для проверки необходимо снять диодный мост.Иначе измерить полупроводники не получится. Каждая деталь проверяется отдельно.

Выпрямители

считаются подходящими, если диоды показывают бесконечность с одной стороны, а около 500 Ом - с другой. Диодный блок не подлежит ремонту. Заменено все устройство.

Причина неисправности щеточного узла - износ щеток. Ремонт сводится к замене щеток. Предварительно удалите узел.

Генератор ВАЗ-2107 работает на авто параллельно с аккумулятором.Это два источника питания, которые используются системой питания в разных режимах. Генератор представляет собой машину постоянного тока, принцип работы аналогичен работе простого электродвигателя. Две обмотки, корпус, боковые крышки с подшипниками. Как и любая машина постоянного тока, генератор имеет относительно низкую надежность. Но конструкторы за все время существования автомобилей смогли настолько усовершенствовать этот агрегат, что в нем практически не осталось слабых элементов.

Преимущества и недостатки машин постоянного тока

Все знакомы с асинхронными электродвигателями, которые повсеместно используются в промышленности (их доля составляет около 96%).Их преимущество в том, что в конструкции отсутствует обмотка возбуждения, на которую необходимо подавать напряжение с помощью щеточного механизма. Вместо этого используется ротор с короткозамкнутым ротором, который вращается внутри обмотки статора. Дешево и сердито, несмотря на то, что характеристики оставляет желать лучшего. Это означает, что асинхронные двигатели имеют средние характеристики, но обладают высокой надежностью.

Двигатели постоянного тока, к которым можно отнести и генераторы, поскольку они имеют одинаковую конструкцию, нуждаются в обмотке возбуждения.Можно даже сказать, что стартер является зеркальным отражением автомобильного генератора. Единственное преимущество - стабильность характеристик при любой частоте вращения ротора. Но наличие щеточного механизма только портит всю картину. Сами щетки генератора ВАЗ-2107 изготовлены из состава на основе графита, поэтому со временем изнашиваются, их нужно заменять. В остальном, если присмотреться, все параметры на высоком уровне.

Элементы генератора ВАЗ-2107

Как и любой электродвигатель, генератор имеет два основных элемента - статор и ротор с обмотками, которые имеют соответствующие названия.В автомобильной технике широко используются генераторы. Причем выходное напряжение трехфазное. Это дает такие преимущества, как уменьшение пульсаций генерируемого тока. С помощью выпрямителя на диодном мосту трехфазное переменное напряжение преобразуется в постоянное. Затем идет электролитический конденсатор, отключающий все переменные компоненты. Это все агрегаты, которые относятся к электрической части ВАЗ-2107. Замена генератора или его ремонт требует ознакомления со всеми мелочами.

На выходе генератора, который подключен к аккумулятору, появляется постоянное напряжение при вращении ротора (при работающем двигателе). Но так бывает не всегда. Для того, чтобы на выходе генератора появилось напряжение, необходимо запитать обмотку возбуждения ротора, кстати аккумулятор получает не 12 вольт, а больше. Иногда напряжение подскакивает до 30 В. И как это устранить? Здесь есть небольшая хитрость. Нет необходимости стабилизировать высокий ток на выходе; достаточно подать на обмотку возбуждения стабилизированное напряжение.Магнитное поле вокруг ротора становится постоянным, пульсаций нет, следовательно, на выходе автомобильного генератора будет стабилизированное напряжение.

Для чего нужен регулятор напряжения и как он работает?

Функцию стабилизатора выполняет регулятор напряжения. Он может быть как механическим, так и электронным. Правда, последние давно завоевали рынок, вытеснив своего предшественника. Это и понятно, ведь надежность электронного регулятора во много раз выше.Причина в том, что отсутствуют контакты и движущиеся элементы. Новейшие регуляторы размещены в едином блоке со щетками, что увеличивает компактность устройства.

Батарея подает напряжение на реле-регулятор. В цепи питания присутствует лампа накаливания, сигнализирующая о наличии или отсутствии зарядки аккумулятора. Он расположен на приборной панели и выглядит как красный аккумулятор. Если вдруг эта лампа начнет гореть, значит, генератор не работает.Причина может быть любой: оборвался ремень генератора ВАЗ-2107, или произошло нарушение проводки, а может, вышли из строя обмотки. Это означает, что необходимо предпринять корректирующие действия.

Как снять генератор?

Снятие генератора производить только после отключения аккумуляторной батареи. Помните, что к задней крышке идет толстый кабель питания, он не защищен никакими предохранителями, поэтому риск возгорания или короткого замыкания очень высок. Не забывайте, что генератор ВАЗ-2107 хоть и имеет простой механизм, но цена его довольно высока: отечественные модели обойдутся вам в 3500 рублей, а импортные - порядка 4200-4400.Поэтому дешевле проводить капитальный ремонт.

Для начала нужно снять ремень. Открутите гайку в верхней части генератора, затем переместите ее руками в сторону двигателя. Снимите ремень, это единственная деталь, которая вам мешала. Внимательно осмотрите его на предмет трещин или порезов. Если вы их найдете, придется устанавливать новый. Внизу генератора есть длинный болт. Открутите с него гайку, затем снимите ее с отверстий в генераторе и блоке двигателя.Перед этим лучше всего открутить все крепления проводов к задней крышке, чтобы не повредить их.

Как проверить обмотки и диоды?

Для начала нужно разобрать генератор ВАЗ-2107. Как мне проверить его элементы? Первым делом нужно провести визуальный осмотр. Посмотрите на обмотки: есть ли на них вмятины или другие повреждения, подгорели ли? Щетки должны быть достаточной длины, если они изношены, замените. Попробуйте покатать внутреннюю обойму подшипников, обратите внимание, нет ли в них люфта.

Но есть и неисправности, которые нельзя диагностировать визуально или на ощупь. Например, целостность диода невозможно проверить без тестера или лампы. Всем известно из физики, что диод - это полупроводник. Другими словами, он проводит постоянный ток только в одном направлении. Возьмите тестер и прозвоните каждый диод, а вам нужно поменять полярность. Затем подключите тестер к концам обмоток и проверьте сопротивление каждой. Если его нет, значит разрыв внутри, а если есть, то он должен быть таким же, как указано в паспорте генератора.Замыкание на корпус можно обнаружить, подключив к нему и к выводу обмотки тестер.

Установка генератора

Когда будут диагностированы и устранены все неисправности, соберите генератор. После этого можно приступать к установке на автомобиль. В этом нет ничего сложного, выполняется в порядке, обратном снятию. Но обратите внимание на пояс. Он должен быть установлен правильно, с правильной натяжкой. Учтите, что слабое натяжение приведет к плохой зарядке аккумулятора.Не забывайте, что при подключении потребителей с большой мощностью генератор просто начинает тормозить, его очень сложно перевернуть. А если натянуть ремень слишком сильно, то в ближайшее время выйдет из строя подшипник на передней крышке и начнет издавать неприятный свист.

Послесловие

Не пренебрегайте генератором, следите за ним, ухаживайте за ним, содержите его в чистоте и в хорошем техническом состоянии. Не забывайте, что генератор ВАЗ-2107, цена которого даже в разборке составляет 2000-2500 рублей, не часто требует замены.Причиной его выполнения может стать только полное разрушение проушины крепления или сильнейший удар по генератору. В большинстве случаев ремонт обходится намного дешевле и доступнее.

Правильная работа генератора 2106 2107 обеспечивает исправную работу всех устройств автомобиля. Согласно прилагаемой инструкции по эксплуатации техническое состояние генератора ВАЗ 2106 проверяется не реже одного раза в 4 месяца. Несоблюдение этого требования приводит к износу устройства.В результате становится актуальным вопрос, какой генератор лучше поставить на ВАЗ 2106.

Если автомобиль попал в аварию или в серьезный ремонт, необходимо обязательно убедиться в исправности устройства. В противном случае падение напряжения спровоцирует серьезную поломку всех потребителей электроэнергии в автомобиле. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Есть несколько распространенных причин, по которым водитель должен заглянуть под капот «железного коня»:

  • частичное или полное сгорание обмотки ВАЗ 2107;
  • случаев межвиткового замыкания;
  • физический износ деталей;
  • внешнее физическое воздействие;
  • механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций нужно помнить один нюанс. Выбирая осветительные приборы, нужно учитывать их мощность. Например, решив установить противотуманные фары мощностью 40-50 Вт каждая, следует посмотреть техническое описание ВАЗ 2106 или 07. Их установка допускается только в том случае, если генератор автомобиля выдает ток более 55 А. .

Несоблюдение этого правила приводит к печальным последствиям.Повышенная нагрузка генератора ВАЗ приводит к его быстрому износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Еще одна проблема возникает из описанной выше проблемы - неправильная зарядка. Легковой автомобиль 2107 сконструирован таким образом, что генератор заряжается во время движения. Все потребители электроэнергии подбираются с учетом мощности устройства.В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше энергии, чем необходимо.

Принудительное «голодание» приводит к ускоренному износу и выходу из строя. Большую опасность представляют гаджеты, которые значительно превышают максимальный уровень тока, вырабатываемого ВАЗ 2108. В этом случае «железный конь» рискует остановиться в пути. На месте и даже в стенах СТО возродить генератор ВАЗ не получится.

Варианты замены вышедшего из строя блока

Главное помнить, что для замены вышедшего из строя генератора запрещается брать первый попавшийся. Несоблюдение этого правила приведет к длительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Самая распространенная модификация - Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

  1. Замена генератора ВАЗ возможна при помощи агрегата от модификации 2105.Максимальный уровень тока - 55 А, что подходит для автомобилей с небольшим количеством потребителей. Замена не подразумевает каких-либо модификаций или модификаций.

  2. Допускается использование агрегата от ВАЗ 2106, максимальный уровень тока которого составляет 55 А. Главное, предварительно убедиться, что нет большого количества мощных потребителей. Для установки потребуется небольшая переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
  3. Для автомобилей с большим количеством потребителей подойдет агрегат, аналогичный установленному на ВАЗ 2107.Его максимальная мощность составляет 73 А. Опытные водители говорят, что в некоторых случаях сложно определиться, какой генератор лучше поставить на ВАЗ. Проблема как раз в невозможности точно определить требуемую потребляемую мощность в долгосрочной перспективе.
  4. В случае повышенной нагрузки на генератор рекомендуется выбирать модель на Ниву. Он выдает почти 80 А, чего вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение.На модель 2106 нельзя поставить мощный агрегат, не рассчитанный на такие мощности.
  5. В крайнем случае допускается установка агрегата от модели 2110, мощность которой превышает 110 А. Использование такого генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того, как автовладелец определит мощность, необходимо правильно установить прибор. Слесари по автомобилям рекомендуют проявлять особую осторожность. Неправильная установка генератора приводит к множеству проблем при последующей эксплуатации.

Порядок замены генератора

Перед началом работ проверяется исправность реле регулятора. Желательно выбирать модель, в которой термокомпенсация максимально возможна. Эта характеристика позволяет моделям 2106-2107 без сбоев работать на повышенных оборотах. Особенно внимательно этот показатель стоит изучать, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в районах с жарким климатом.

Удаление сломанного устройства и установка нового не вызывает проблем, благодаря понятному способу монтажа.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 выполняется следующим образом.

Провода, оформленные в виде кольцевой клеммы, подключаются к старому месту в ВАЗ 2108. Обязательно заизолировать серый провод, который никуда не подключается. Процедура установки завершается подключением желтого провода к клемме.Если автовладелец не смог найти прибор необходимой мощности, то может быть установлена ​​модель от ВАЗ 2108 до ВАЗ 2106 при условии учета суммарной мощности потребителей.

Внимательное отношение и регулярные профилактические осмотры обеспечат длительную надежную работу машины. Даже при небольшом падении оборотов или проблемах на этапе запуска двигателя есть повод заглянуть под капот. Чем быстрее это будет сделано, тем меньше вероятность дальнейшего распространения проблемы.

Система питания автомобиля ВАЗ 2107 питается от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух типов генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и работа не отличаются.

Схема механической части ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия моделей выражаются в том, что у 9412.3701 крыльчатка ротора расположена внутри корпуса, а регулятор напряжения установлен в задней крышке. В остальном обе модели ничем не отличаются. На рисунке выше показаны основные элементы:

  1. Контакт регулятора напряжения отмечен буквой «B».
  2. Регулятор напряжения.
  3. Контакт с пометкой «30».
  4. Контакт с пометкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной пластине.

Ротор приводится в движение от коленчатого вала двигателя с помощью ременной передачи. Установка генератора на блок цилиндров производится двумя болтами с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй - к регулировочной пластине.

Схема электрических соединений для разных моделей генераторов имеет определенные отличия, обусловленные их конструктивными особенностями, в частности, расположением и маркировкой контактов и расположением выпрямительного блока.Для начала посмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы питания:

  1. Аккумуляторная батарея.
  2. Монтажный блок с реле и предохранителями.
  3. Замок зажигания.
  4. Измеритель для контроля напряжения (вольтметр).
  5. Контрольная лампа зарядки аккумуляторной батареи.

У 9412.3701 схема подключения выглядит практически так же, за исключением разве что обозначения контактов.В механической части отличий нет вообще.

Принцип работы генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для его эффективной работы необходимо обеспечить непрерывную передачу крутящего момента от двигателя ВАЗ 2107 к генератору. Это достигается за счет правильной регулировки натяжения приводного ремня, так как недостаточное натяжение приведет к проскальзыванию ремня и потере заряда аккумулятора. Особенно это критично при движении ночью, когда энергопотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки ослабьте оба крепежных болта генератора, натяните ремень монтировкой и зафиксируйте его положение гайкой на пластине. После этого проверяем степень натяжения: при нажатии на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура настройки повторяется до тех пор, пока не будет достигнуто указанное значение. По окончании регулировки затяните гайку на картере двигателя. На этом установка генератора на ВАЗ 2107.

завершена.

Любой генератор предназначен для питания «своих потребителей» электрическим током, а также для зарядки аккумулятора.Генератор ВАЗ 2107 - устройство переменного тока модели 372.3701.

Это трехфазный синхронный электрический блок с разновидностью электромагнитного возбуждения. Он расположен с правой стороны двигателя и приводится в движение клиновым ремнем от коленчатого вала. Его основные составляющие - статор, ротор, а также отлитые из алюминиевого сплава крышки. знает случаи, когда вагоны комплектовались и продолжают комплектоваться прибором 9412.3701, имеющим ряд определенных конструктивных отличий.

Как производится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может производиться по ряду причин:

  • перегоревшие обмотки;
  • возникла межвитковая цепь;
  • Дело сломалось и по другим причинам.

Замену лучше всего производить через днище автомобиля. Для его выполнения вам придется открутить и снять пыльник, защищающий машину. Поэтому в этой ситуации лучше использовать подъемник или смотровую яму.

  1. Для начала снимаем минусовую клемму с АКБ.
  2. Отсоедините штекер от клеммы «61» (схема в разрезе чуть ниже) (на представленной фотографии термостат и аккумулятор сняты).
  1. Снимаем изоляционную крышку и ключом на «десятку» отсоединяем клемму от клеммы «30». Снимаем проволоку.

  1. Стреляем
  2. Ключом «17» откручиваем гайки и снимаем регулировочную пластину.
  3. Откручиваем нижнюю гайку крепления, вытаскиваем втулку и болт.
  4. Снимаем генератор.

  1. Установите новое устройство в обратном порядке. Затем отрегулируйте натяжение ремня.

самостоятельный ремонт и сборка

Прежде чем приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его составные части и схема подключения. В процессе ремонта нам пригодится.



Снимаем блок с двигателя и гаечным ключом на «десятку» откручиваем гайку с вывода «30». Демонтируем конденсаторный провод.

Откручиваем винт крепления и снимаем конденсатор.

Снимите реле зарядки и соответствующую изолирующую шайбу.

Откручиваем гайку крепления со шкива.

Разбираем шкив и крыльчатку.

Снимите кольцо, установленное за ключом.

Снимите переднюю крышку с вала ротора

Снимите регулировочную шайбу (при установке не забудьте поставить обратно).

Ключом на 8 отверните гайки, удерживающие подшипник.

Снимите внешнюю и внутреннюю крышки подшипников.

Выбиваем подшипник.

Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

Выбиваем анкер из задней крышки.Снимаем вместе с задним подшипником.

Если вам необходимо заменить его, снимите его с вала ротора.

Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.

Вытаскиваем из задней крышки три болта вместе со специальными изоляционными прокладками.


Лучше при необходимости заменить диодный мост в сборе. Очищаем все детали генератора от грязи, пыли и масла. Сборка производится в обратной последовательности.

Общая полезная информация

Генератор ВАЗ 2107 преобразует механическую энергию вращения коленчатого вала двигателя в электрическую энергию. Он также предназначен для питания всей бортовой сети, а также необходим для подзарядки аккумулятора. Для преобразования переменного тока в постоянный в агрегате установлено шесть диодов. Специальное реле-регулятор служит для поддержания напряжения на заданном уровне. Это устройство находится вне генератора.

При включении зажигания напряжение, проходя через контрольную лампу автомобиля, доходит до регулятора, а с него передается на обмотку возбуждения.Он питается от трех диодов. Они расположены в выпрямительном блоке. Если при запуске контрольная лампа продолжает гореть, значит, аккумулятор недостаточен. Необходимо проверить, в каком состоянии находится напряжение бортовой сети. Если ниже нормы, то:

  • произошло короткое замыкание в сети;
  • возникла неисправность АКБ;
  • неисправности автомобильного реле-регулятора;
  • Неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжение ремня, а также состояние его подшипника, убедиться в исправности реле-регулятора. Не лишним будет просмотреть срок годности и фактическое состояние аккумулятора. Если все в порядке, а напряжения мало, нужно обратиться к автоэлектрику. Генератор представленной модели автомобиля не требует особого ухода. Просто нужно следить, чтобы на него не попадала вода и грязь. Также следует проверить состояние ремня (нужно, чтобы он был натянут, как на видео), а также важно, чтобы подшипник был постоянно смазан и не создавал шума при работе.

ВАЗ 2107 горит лампочка аккумулятора карбюратора

Как и на любом автомобиле, генератор на автомобиле ВАЗ 2107 работает параллельно с аккумулятором - это два источника питания для автомобиля, которые используются в разных режимах. В статье рассматривается генератор 37.3701, принцип работы генератора с разными характеристиками, в том числе с максимальным током в 80 Ампер, даны инструкции по подключению агрегата. Генераторная установка G222 аналогична, нужно только обратить внимание на некоторые отличия.

Особенности устройства генератора на седьмой модели ВАЗ

Генератор - это оборудование, предназначенное для постоянной выработки электроэнергии до 80 ампер. По своей конструкции он напоминает электродвигатель: две обмотки и боковые крышки с подшипниками заключены в корпус. За годы работы конструктор добился улучшения характеристик агрегата и генерации тока мощностью до 80 Ампер и выше, то есть он стал мощнее.


Генератор ВАЗ 2107 с инжектором представляет собой трехфазную электрическую машину с электромагнитным возбуждением, вырабатывающую постоянный ток до 80 - 90 Ампер в зависимости от конструкции.

В состав устройства входят:

  • статор;
  • Ротор
  • ;
  • две крышки из алюминиевого сплава;
  • Встроенный выпрямитель
  • ;
  • два подшипника;
  • Трехуровневый регулятор напряжения
  • .

Агрегат находится справа от двигателя и крепится двумя болтами к кронштейну силового агрегата.Приводится он через ременную передачу от шкива коленчатого вала. Электрическая схема на разных моделях может отличаться расположением деталей.

Принцип работы блока и контрольная лампа заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генератор преобразует механическую энергию, возникающую при вращении коленчатого вала, в электрическую энергию. Полученная электроэнергия нужна для питания бортовой сети и подзарядки аккумулятора.Переменный ток преобразуется в постоянный ток мощностью 80 ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания напряжение проходит через контрольную лампу, доходит до трехступенчатого регулятора, а затем падает на обмотку возбуждения.

Этот процесс можно визуализировать в виде диаграммы:

На схеме основные части бортовой сети обозначены следующими номерами:

  1. Аккумулятор.
  2. Генераторная установка.
  3. Монтажный блок.
  4. Замок зажигания.
  5. Вольтметр для измерения напряжения.
  6. Лампа, контролирующая зарядку аккумулятора.

Питание поступает от трех диодов, которые находятся в выпрямительном блоке. Если после включения зажигания контрольная лампа не гаснет, это означает, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические: при напряжении 13 В максимальный ток 55/80 Ампер (автор видео - Владимир Загривый).

Если напряжение не соответствует норме, то причина может быть:

  • короткое замыкание в сети;
  • поломки в трехуровневом регуляторе напряжения;
  • Неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения приводного ремня, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить заряд аккумулятора и срок его годности.Поскольку устанавливаемые на ВАЗ 2107 генераторы 37.3701 и Г222 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Руководство по подключению генератора DIY

Причиной замены генератора ВАЗ 2107 с инжектором или карбюратором может быть:

  • сгоревшие обмотки;
  • межвитковое замыкание;
  • механическое повреждение корпуса;
  • неисправность трехуровневого регулятора и др.

Процедура замены генератора состоит из снятия, установки и подключения.

Генераторная установка устанавливается в обратном порядке. Перед установкой агрегата необходимо досконально изучить схему подключения генератора 2107 с инжектором или карбюратором, а также схему электрических соединений. В этом случае нужно обратить внимание на отличие 37.3701 от G222.

После установки отрегулируйте натяжение ремня.Чтобы отрегулировать натяжение ремня, нужно ослабить два болта крепления агрегата. Используя крепление, следует натянуть ремень и зафиксировать его в этом положении гайкой на регулировочной пластине. Затем нужно проверить степень натяжения. Для этого вдавите ремень между шкивами.

Прогиб должен быть спереди от 10 до 17 мм. Процедуру следует повторять до тех пор, пока не будет достигнуто желаемое значение. После натяжения все гайки крепления окончательно затягиваются. На этом подключение агрегата можно считать завершенным.

Современные автомобили оснащены большим количеством электроники, поэтому генератор должен быть мощным, чтобы обеспечивать питанием бортовую сеть и работу сетевых элементов. Поэтому нужно внимательно следить за его техническим состоянием.

Видео «Снятие генератора с моделей ВАЗ 2101-2107»

В этом видео от Никиты Шурикова демонстрируется, как сделать самому на ВАЗ классике.

Как проверить реле заряда и обмотку возбуждения

Наверное, многим автовладельцам приходилось сталкиваться с такой ситуацией ранним морозным утром: пытаешься завести машину и на приборной панели замечаешь, что нет зарядки аккумулятора 2107.Самое первое, что приходит в голову автомобилистам в таких случаях - сломалось реле зарядки, после чего они начинают вспоминать, как долго никто не трогал генератор, единственное, что было сделано - это поменять ремни. В таких ситуациях также напоминается об изнашиваемости щеток.

Перед тем, как отправиться в автосалон за реле зарядки ВАЗ 2107, необходимо снять старое и внимательно его проверить. Инжекторные «семерки» используют генераторы от ВАЗ «восьмерки», и они считаются более мощными и современными, к тому же запчасти к таким генераторам дешевле по сравнению с полноценным стандартным генератором.

Итак, когда нужно менять реле зарядки? В первую очередь проблема с отсутствием зарядки может возникнуть при износе щеток. В этом случае контакт пропадает из-за того, что ламели постепенно стирали щетки, в результате чего мощность перестает поступать на обмотку возбуждения и генератор не работает. Другой причиной может стать поломка реле зарядки в цепи, что приведет к увеличению напряжения на генераторе. Как видите, реле генератора «семерки» может иметь только две поломки, конечно, если не учитывать возможность поломки креплений и корпуса.

Итак, где же реле зарядки автомобиля ВАЗ 2107? Посмотрите на заднюю крышку генератора, где в верхней части можно найти круглую деталь, как правило, черного цвета и в пластиковом корпусе (от генератора к нему идет желтый провод) это именно реле зарядки, которое крепится к корпусу генератора двумя винтами. Вы можете снять реле зарядки, не снимая генератор.

Что делать, если не заряжается аккумулятор ВАЗ 2107? Если проблема в реле зарядки, придется покупать новое, только обязательно проверьте его работоспособность.Самый простой способ проверить, подключить мультиметр к релейным щеткам машины и приложить массу к клемме «B +», плюс и минус от автомобильного аккумулятора, то есть от источника постоянного напряжения. Если реле зарядки исправно, мультиметр покажет напряжение. Тестер можно заменить контрольной лампой мощностью не более 3 Вт при напряжении 12 вольт.

Убедившись, что новое реле зарядки работает, его можно устанавливать на генератор. Все действия выполняются в обратном порядке.На последнем этапе к реле подключается желтый провод и фиксируется отрицательная клемма на АКБ.

У вас аккумулятор не заряжается, а ночью при включенных фарах может полностью разрядиться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. В этом можно разобраться, только проверив его.

Регулятор напряжения ВАЗ 2107 - назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока таким образом, чтобы напряжение, генерируемое генератором, находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от числа оборотов двигателя) и потребления тока в сети автомобиля. . В автомобилях ВАЗ 2107, как правило, на генераторе устанавливается электронный регулятор напряжения.

Крайне редко на некоторых моделях может застрять старое устройство - реле-регулятор. Их устанавливали на генераторы 37.3701, выпущенные до 1996 года, и на Г-222. Сначала прибор проверяется на работающей машине. Для этого нужен вольтметр с возможностью измерения напряжения постоянного тока. Устройство должно быть оснащено шкалой значений до 15-30 В и иметь класс точности не ниже 1.0. После запуска двигателя ему дают ВАЗ 2107 поработать с включенными фарами 15 минут на средних оборотах.


Затем измерьте напряжение на выходе генератора. Для этого положительный щуп прибора касается клеммы «30» на генераторе, а отрицательный - масс (генератора или автомобиля - все равно это одно и то же). Вольтметр должен показывать напряжение в пределах 13,6-14,6 В. Если результат измерения выше или ниже указанного, и в автомобиле наблюдается системный перезаряд или, скорее всего, неисправен регулятор и его необходимо заменить.

Проверка снятого регулятора напряжения

Для уточнения статуса регулятора его необходимо удалить. Лучше протестировать сборку устройства с помощью щеток и щеткодержателя. Это немедленно обнаружит:

  • плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
  • обрыв выводных проводников щеток.

Электронные устройства доступны уже в собранном виде с щеткодержателем и неразъемными щетками.К снятым щеткам нужно будет подключить реле-контроллер.


К щеткам устройства, снятого с генератора 37.3701, подключается вольтметр или лампа на 12 В мощностью 1-3 Вт. Для регулятора от генератора Г-222 подключение производится к клеммам «В» и «W». К выводам «В», «С» (когда они есть) устройства подключают «плюс» источника питания, а к массе - «минус». Сначала прикладывается напряжение 12–14 В, а затем 16–22 В.После этого лампа будет работать как предупреждение при включении лампы (отклонение стрелки вольтметра) в первом случае и гашение (обнуление вольтметра) во втором.


Когда в обоих случаях горит лампа - это значит, что в приборе произошла поломка. Если в обоих случаях лампа не горит, значит, между выводами регулятора и щетками нет контакта или в приборе имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заклинивание щеток.Они должны выступать из корпуса. электронное устройство или щеточная сборка релейных регуляторов не менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки полны или заедают, то прибор необходимо заменить. Ремонту не подлежит. Для релейного контроллера достаточно замены только одной щеточного узла. Обычно меняют на новый электронный, но можно поставить трехуровневый, например 67.3702-02.Они обеспечивают лучшую, чем стандартные регуляторы, стабилизацию напряжения с учетом температуры окружающей среды и условий эксплуатации автомобиля.


Схема зарядки ВАЗ 2107 зависит от типа используемого в автомобиле генератора. Для подзарядки АКБ на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем используется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем генератор типа 5142.3771 или аналогичный, используются так называемые высокоэнергетические генераторы с максимальным обратным током 80 - 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с обратным током до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполнены в одном корпусе со щетками или съемными, установленными на корпусе.

Отличия схем подключения генераторов.

Схема зарядки ВАЗ 2107 отличается в зависимости от года выпуска автомобиля, но несущественно.Отличие заключается в наличии или отсутствии контрольной лампы заряда на панели приборов, способе ее подключения и наличии или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же, как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схему зарядки ВАЗ 2107 с контрольной лампой, работающей через реле. Применялась на автомобилях до 1986 года выпуска.Для данной схемы характерно наличие контрольной лампы заряда аккумулятора.

При включении зажигания плюс от замка через предохранитель № 10, «Щиток приборов, указатели поворота» поступает на реле контрольной лампы заряда АКБ на контакт и выход катушки. Второй выход катушки подключен к центральному выходу статера, где подключены все три обмотки. Контакты реле постоянно замкнуты, контрольная лампа горит.При работающем двигателе, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение около 7В. Через катушку реле начинает течь ток, и якорь притягивается, размыкая контакты.

При этом на выход генератора № 15 ток подается через предохранитель № 9. Питание на обмотку возбуждения подается через щеточный регулятор напряжения.

Схема подключения после 1996 г. (карбюраторный двигатель).

Схема зарядки ВАЗ 2107 отличается от предыдущей только отсутствием реле контрольной лампы.Возбуждение в этом случае происходит так же, как и в предыдущем случае. Наличие и уровень заряда определяется вольтметром на панели приборов.

Схема зарядки для инжекторных двигателей.

Схема такая же, как на других моделях ВАЗ. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется с помощью контрольной лампы и вольтметра на панели приборов. Через лампу зарядки также осуществляется первоначальное возбуждение генератора в момент начала работы.При этом генератор работает автономно, то есть возбуждение идет прямо с выхода 30 генератора.

При включении зажигания через предохранитель № 10 питание подается на лампу зарядки на панели приборов. Затем через монтажную колодку к выводу 61 генератора. Регулятор напряжения получает питание через три дополнительных диода, а через него - на обмотку возбуждения генератора. Контрольная лампа загорится. При запуске генератора на пластинах выпрямительного моста появится напряжение выше напряжения аккумулятора.В этом случае контрольная лампа погаснет, так как напряжение на стороне лампы на дополнительных диодах будет ниже, чем на стороне обмотки статора и диоды закроются. Если во время работы генератора контрольная лампа прожигает пол, значит, пробиты один или несколько дополнительных диодов.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 02/09/2014 ВАЗ 2107

: установка зажигания (инструкция и схема).Как установить зажигание на ВАЗ 2107

В данной статье будет рассказано, как производится установка зажигания на ВАЗ 2107. Этот автомобиль может быть установлен как с бесконтактной, так и с контактной системой зажигания. Вне зависимости от того, какая конструкция системы установлена ​​в автомобиле, все работы выполняются практически идентично. Внешний вид и привод трамвая БСЗ и контакт совпадают; Единственное отличие состоит в том, что в первом вместо механического прерывателя используется датчик Холла. Также есть разница в силовом проводе, который подключается к распределителю.

Замена трамблера

Чтобы произвести полную замену трамблера на автомобиле ВАЗ 2107, нужно использовать всего один инструмент - ключ на «13». Сначала отсоединяем от крышки все провода, идущие к свечам зажигания. Между карбюратором и распределителем проложен шланг для нормального функционирования вакуумного регулятора угла опережения зажигания. Небольшой жгут проводов идет к распределителю зажигания. Он подключается к нему с помощью контактной площадки. После этого откручиваем гайку, которая производится крепления корпуса распределителя к блоку ДВС.

Сделайте это с помощью ключа на «13». Снимите шайбы и пластину. Аккуратно потянув вверх, можно снять корпус тумблера с места. Стоимость нового трамблера на автомобиль ВАЗ 2107, как и на всю классическую серию, составляет около 800 рублей. В том случае, если вместо классического планируется установить бесконтактное зажигание ВАЗ 2107, потребуется потратить около двух тысяч рублей. Это среднее значение стоимости покупки.

Что такое корректировка

Всем известен угол опережения зажигания.Этот параметр системы необходимо время от времени корректировать на любом автомобиле, оснащенном классической системой зажигания. Это сделано для того, чтобы снизить расход бензина, увеличить ресурс ДВС, а также добиться лучших характеристик динамики и пикапности автомобиля.

Все процедуры можно разделить на несколько этапов. Сначала корректируется значение угла контактной группы в «закрытом» положении. Во-вторых, после этого можно начинать работы только до угла зажигания.Фиксация производится в наиболее приемлемом положении. На ВАЗ 2107 установка зажигания еще не окончена, необходимо поправить регулировки.

Настройка параметров

Выполнив все эти действия, необходимо выполнить пробный запуск для более точного контроля и внесения корректировок. Если вдруг возникли какие-то неисправности в двигателе. Угол наклона контактной группы в «закрытом» положении можно определить по размеру зазоров группы.Это крайне необходимо делать в распределителях, которые используются в контактных и транзисторных системах зажигания. А вот бесконтактное зажигание ВАЗ 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как правильно настроить систему зажигания на шестерке. Сначала снимаем крышку с трамблера. Используя гаечный ключ с храповым механизмом, поверните коленчатый вал, пока не заметите, что расстояние между контактами прерывателя находится на максимальном значении.Фиксация контактной группы производится двумя маленькими болтами, для регулировки их необходимо немного ослабить. Если есть бесконтактное зажигание ВАЗ 2107, то нужно только выставить угол опережения.

Лучше всего это делать с помощью ключа, а не отвертки. Как правило, эти болты затягиваются очень сильно, поэтому вы скорее повредите их головки. Для правильной настройки вам понадобится зонд толщиной 0,44 мм. Поместите его между контактами и зафиксируйте положение прерывателя.Для этого затяните оба болта. С помощью этой процедуры можно добиться желаемого значения угла, под которым замыкается контактная группа.

Закрытый угол

Для ВАЗ 2107 и аналогичных моделей наиболее подходящий угол - 55 градусов. Погрешность не должна превышать трех градусов. После того, как угол закрытого состояния отрегулирован, необходимо перейти к следующему шагу. Клапан следует устанавливать так, чтобы опережение зажигания было идеальным. Обратите внимание, что установка угла опережения на двигателях со значительным износом лучше всего подходит для четвертого цилиндра.Регулировка первого цилиндра возможна только на новых двигателях или после капитального ремонта.

Опережение зажигания

Конечно, можно и на слух произвести регулировку, но это не очень правильно. Необходимо установить правильную синхронизацию зажигания ВАЗ 2107, чтобы снизить расход топлива и увеличить ресурс двигателя. Перед регулировкой необходимо снять шланг с вакуумного уравнителя. Дырку в корректоре заглушить. Прогрейте двигатель до рабочей температуры, чтобы поддерживать нормальные обороты холостого хода.Заглушите двигатель и открутите гайку, с помощью которой крепится корпус распределителя.

Настройка строба

Стробоскоп должен быть подключен к отрицательной и положительной батарее. На бронепроволку настраиваемого цилиндра надевается емкостной датчик. Теперь о том, как на ВАЗ 2107 происходит установка зажигания. От стробоскопа излучается свет. Луч должен быть направлен на шкив коленчатого вала. Для того, чтобы правильно настроить зажигание, нужно установить корпус распределителя в такое положение, чтобы стробоскоп, луч которого параллелен метке на крышке распределительного вала, проскользнул в момент, когда метка на шкиве коленчатого вала будет противоположной. к нему.

Обратите внимание, что после завершения настройки вы все равно должны проверить правильность на треке. Чтобы добиться желаемого угла опережения зажигания, вам нужно будет повернуть весь корпус распределителя в нужном направлении. Найдя нужное положение, зафиксируйте гайкой. Аналогично установке бесконтактного зажигания ВАЗ 2107, точно так же регулируется момент опережения.

Как проверить настройки на ходу

Чтобы убедиться, что все работы выполнены правильно, необходимо выйти на трассу.Прогрейте машину и разгоните ее по ровной дороге до 50 км / ч. При этом необходимо включить четвертую скорость и двигаться ровно. Кратковременно нажмите на педаль акселератора. Должны быть короткие (около двух секунд, не более) стуки, которые выдаются на детонацию. В этом случае автомобиль должен постепенно увеличивать скорость. На ВАЗ 2107 установку зажигания можно считать законченной, если были соблюдены все условия.

В том случае, если вы не слышите детонационные стуки, необходимо повернуть корпус распределителя против часовой стрелки (максимум на одно деление).И наоборот, если удары продолжаются более 2 секунд, поверните корпус по часовой стрелке не более чем на одно деление. Если в ходе испытаний на трассе вы добились того, что положение корпуса распределителя изменилось намного больше, чем было задано при регулировке стробоскопа, то судить можно только о наличии поломки в ДВС.

Что учитывать?

Конечно, такие симптомы могут быть спровоцированы неправильным перемешиванием в карбюраторе. Перед тем, как установить зажигание на ВАЗ 2107, нужно убедиться, что все системы работают стабильно.Также вполне возможно, что регулятор вакуума в трамблере работает некорректно. Не исключено, что подшипники и втулки распределителя зажигания имеют очень большой износ.

Если регулировка правильная, проблем не обнаружено, то вы сами убедитесь, что запуск двигателя и его работа будут максимально стабильными. Существенно улучшается динамика автомобиля, расход становится ниже, ресурс двигателя увеличивается в несколько раз. Поэтому правильная регулировка угла опережения зажигания позволит как можно реже ремонтировать двигатель и его системы.А схема зажигания ВАЗ 2107 простая, идентичная применяемой на всех классических моделях.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
