Ремонт КПП Газели своими руками

Коробка передач ломается чаще других запчастей. Регулярные нагрузки изнашивают деталь, и она приходит в негодность. Ремонт коробки передач — сложная процедура, требующая профессиональных навыков и инструментов. Зная все тонкости, работу можно провести своими силами.

Конструкция и принцип работы

Оборудование отвечает за трансмиссионную работу. Запчасть выполняет преобразование и передает крутящий момент от мотора к колесам. Исправность комплектующих гарантирует правильный стиль вождения и безопасность движения.

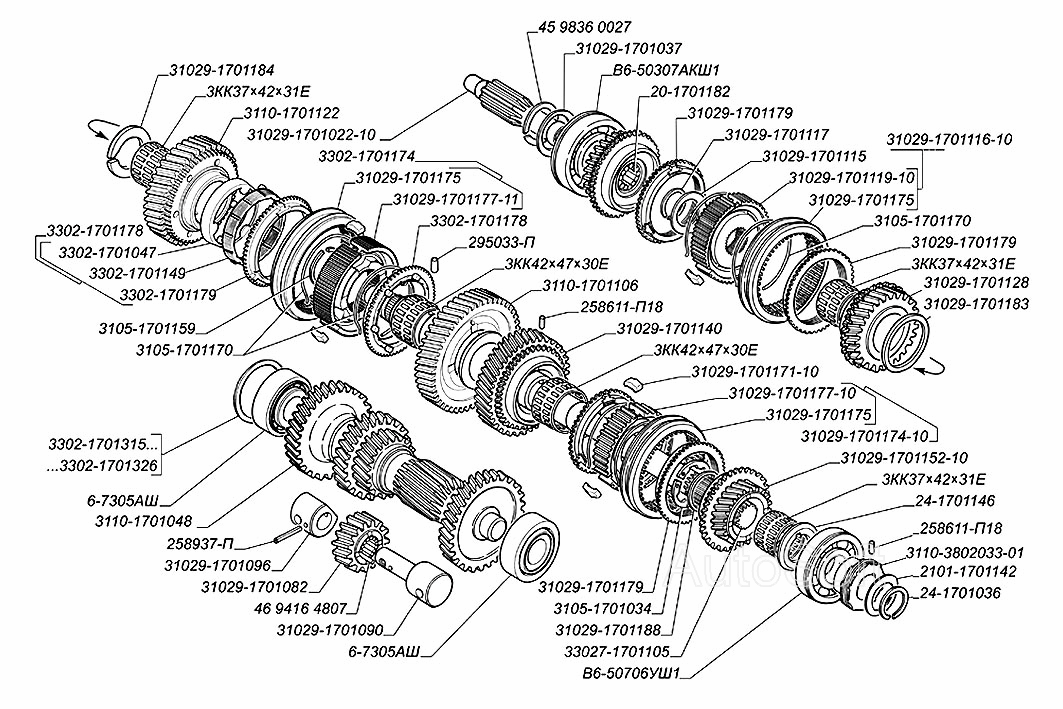

В состав КПП Газели входят валы (главный и промежуточный) и механизм переключения передач. Дополнительными запчастями являются различные шестерни, синхронизаторы, пружины, шарики.

Картер изготовлен из алюминия, что облегчает его конструкцию. Деталь включает основания спереди и сзади. У заднего элемента имеется удлинитель. Между ними есть прокладка, толщиной 0,33 мм. Она изготовлена из паронита. Коллинеарность вальных наконечников и штоков обеспечивают элементы переключения. Их центрируют втулки, установленные в картере.

КПП состоит из множества шестерней. У первичного вала есть собственная зубчатка. Многослойную структуру имеют звездочки с косыми зубьями, двигающиеся на роликоподшипниках игольчатого типа. Эти элементы защищают сепараторы. Промежуточная шестерня заднего хода двигается за счет роликоподшипников.

Стопорное кольцо ограничивает вторичный вал от смещений. Для этой же функции установлены упорные полукольца. На первичном вале установлена главная зубчатка привода спидометра. Каждый вал оснащен шестернями, а на концах есть шарикоподшипники и стопорные кольца (либо полукольца).

Механизм переключения передачи, кроме рычага, имеет пружины, седло, уплотнительные прокладки, втулки и упорный конус. В конструкцию встроены шайбы, заглушки и установочные штифты. Пятая и задняя передачи переключаются отдельно с помощью вилки.

Непреднамеренный старт задней передачи предотвращает втулка с пружинным механизмом.

Распространенные проблемы в КПП Газели

Для коробок передач Газели есть характерные неполадки, встречающиеся чаще всего. Необязательно сразу обращаться к профессиональному мастеру. Грузовой транспорт регулярно ломается из-за регулярной и неправильной эксплуатации. С опытом владелец сможет заняться ремонтом КПП Газели.

Громкий шум, гул, треск

Один из самых распространенных признаков поломки — посторонний звук. Это главный показатель ослабленного крепления фиксации. Иногда глухой звук свидетельствует о полной неисправности комплектующих, которые давно не меняли.

Иногда из оборудования может идти тихий хруст — признак поломки подшипников. Данные детали необходимо менять через 100 тысяч км пробега.

Шум может возникнуть при изменении скорости. При появлении неприятного треска, скорее всего необходимо заменить кольцо синхронизатора.

Иногда нехарактерный звук из КПП не свидетельствует о поломке, например, когда запчасть недавно демонтировалась. Обновленные запчасти должны притереться, после чего посторонний звук уйдет.

Сложность при переключении скорости

Если во время изменения передачи возникает сопротивление (приходится применять силу), проблема может иметь разный источник. Скорее всего, заело привод КПП. Однако проблемы с переключением иногда вызваны неисправностью заусеницы, шестерней или других деталей. Точно определить причину проблемы можно только после перебора и осмотра оборудования.

Проблемы во время эксплуатации КПП могут быть связаны с конструкцией синхронизаторов. Если ведомый диск сцепления и маховик (либо корзина) сцепляются друг с другом, в подшипнике появляется сопротивление. Из-за этого переключение передач блокируется.

Иногда скорость плохо переключается после прогревания мотора, но при низких температурах все работает исправно. Это возникает из-за чрезмерной густоты смазки между шестернями и упорным кольцом на синхронизаторе. Когда температура повышается, масло становится жидким, шестерня и кольцо досуха притираются, а муфта опирается в зубцы на кольце. Решить проблему можно установкой качественного сцепления.

В худших ситуациях передача не стартует совсем. Тогда проверяют состояние бачка сцепления. Чаще всего источником проблемы является утечка из ГЦС или РЦС из-за значительных повреждений. В конструкцию могло проникнуть большое количество воздуха, который блокирует переключение скоростей. Проблема решается выкачкой через штуцер.

Когда проверка технических жидкостей не дала результатов, причина неисправности в механизме переключения. Частая проблема — выход из строя вилки. Она гнется, либо ее пробивает шток, из-за чего невозможно включить другую передачу. Иногда прилив-ограничитель стачивается на синхронизаторе.

Выключение коробки

При переключении скорости КПП может полностью выключиться. Причиной является:

• износ шестерен, вилки;
• неисправность сцепления;
• поломка пружины;
• высыхание шлица на первичном вале;
• неисправность бронзовых сухарей;
• заусенцы на блокираторе.

Нередко бракованные комплектующие устанавливают заводские специалисты. В худшей ситуации мастер неправильно перебирает устройство (чаще всего проблемы возникают с относительно хрупкими комплектующими). Спустя короткое время после ремонта некоторые передачи полностью откажут.

Неправильная сборка или замена деталей приводят к серьезным проблемам, а именно:

• разрушение подшипника;
• ослабление болтов для фиксации;
• износ колец на синхронизаторе;
• поломка шестерен;
• Появление заусенец.

Из-за халатной работы мастеров многие владельцы Газелей стараются сами проводить ремонт. Это позволит сэкономить деньги на ремонте и самостоятельно разобраться в работе транспортного средства.

Утечка масла

Распространенная неисправность, с которой сталкиваются владельцы Газели — утечка масла. Источник проблемы кроется в истертой прокладке или сальнике (в некоторых случаях наоборот затвердевают, их эксплуатация невозможна). Иногда утечка жидкости из устройства появляется при больших трещинах в картере.

Ремонт Газель

Многие владельцы Газелей стараются самостоятельно разбираться в своем транспорте. Нередко такой подход наиболее эффективен и выгоден, чем обращение к профессиональному мастеру.

Перед ремонтом КПП 5 ступенчатой на Газели запчасть необходимо демонтировать и разобрать. Перед работой следует приготовить специализированные инструменты. Для монтажа понадобится бородок, надфиль, съемники и мелкозернистая наждачная бумага.

Ремонт следует проводить со строгим выполнением всех технических требований и норм. Так будет гарантирован положительный результат и бесперебойная эксплуатация оборудования.

Демонтаж коробки

Для демонтажа и замены КПП Газель следует выполнить следующие действия:

1. Установить транспортное средство на эстакаду.
2. Полностью вылить масло.
3. Снять кардан.
4. Вытащить рычаг и колпак.
5. Отсоединить от прибора провода, идущие к задним лампочкам и тросу спидометра.

Для демонтажа отворачиваются все трубные системы и кронштейны. Прибор устанавливают вместе с картером. Конструкция закреплена на 4 гайки. В процессе съема запчасти следует действовать осторожно, иначе комплектующие можно повредить. Вес КПП Газель составляет приблизительно 32 кг. Головку блока цилиндров предварительно прикрывают деревянным брусом.

Разбор коробки передач

Разборка коробки Газель осуществляется на ровной, устойчивой поверхности. Перед работой изучается конструкционные особенности запчасти.

Рычаг и кронштейн вытаскивают из коробки передач, если их не демонтировали на предыдущем этапе. Проверяют стаканчики, расположенные под пружинами, они стабилизируют переключатель. Здесь должен отсутствовать большой люфт на нижнем штоковом участке. Фиксационные штифты плотно установлены по боковым сторонам кожуха (в верхнем основании), где расположен переходник передач. Проходит тестирование нижнего основания ручки и ее посадочного места. У поверхностей должны отсутствовать значительные деформации.

Переборка КПП

Далее проверяется первичный вал (оконечность), к которому крепится опора подшипника маховика. По канавам и ступеням определяют поломку. Если металлические поверхности сильно деформированы, КПП издает шум, появляется значительная дрожь при включении.

Фланец, который закрывает конструкцию от первичного вала, снимают и вытаскивают опорные кольца (для этого можно использовать плоскую отвертку и молоток). Роликоподшипник проверяют на люфты и неровности. Требуется монтаж новой запчасти.

КПП из старых моделей Газелей можно располовинить.

Части соединяют болтами, которые при разборке откручивают.

Основная крышка корпуса снимается. Следует осмотреть сливную пробку и магнит, установленный в ней. На этом участке скапливается грязь, металлическая крошка и прочие результаты постоянной эксплуатации. Наружная обойма на роликоподшипнике тестируется — крепление устойчивое, люфты и дефекты исключены. Дорожка не имеет неровностей. Дефекты прочищают и шлифуют наждачной бумагой мелкой зернистости.

Далее проверяют роликоподшипник первичного вала. Смещение может быть осевым или радиальным. Если на зубчатке есть повреждения, роликоподшипник может переместиться на шестерню четвертой скорости.

Синхронизаторы скоростей не имеет утоньшений, иначе их заменяют. Шестерни осматривают на дефекты и потертости. Тестируют вилки и кольца муфты на синхронизаторе.

После демонтируют первичный вал. Если диаметр вторичного вала и отверстия главного вала соприкасаются, может появиться дребезжание.

Ослабляют и вытаскивают заднюю часть корпуса. Требуется детальная диагностика и удаление загрязнений. Проверяют посадочные места и роликоподшипники. Если у комплектующих вторичного вала заметная выработка, проводится замена деталей.

Сборка и тестирование

Перед тем, как собирать КПП, заднюю часть корпуса прикручивают болтами к ровному деревянному брусу. Конструкция становится неподвижной, за счет чего легче проводить работу.

Запрессовка подшипников проводится на твердой основе с фиксацией. В брусе сверлят отверстия (диаметр 18 мм), в которые крепят вал. Монтаж и насадка проводятся при помощи мягкой выколотки. В другом бруске сверлят отверстия (диаметр 16 мм) для первичного вала. Будет проще устанавливать комплектующие и соединять первичный вал с вторичным.

Сборка коробки передач осуществляется строго в обратном порядке, как была произведена разборка.

После монтажа КПП устанавливают датчик заднего хода. В механизм переключения передач вдевают рычаг. Далее проводят диагностику: первичный вал прокручивают и одновременно следят за скоростью и направлением вращения вторичного вала. Посадочные места первичного вала смазывают для установки подшипников коленвала.

После монтажа устройства наливают масло (1200 мл) через отверстие под рычаг-переключатель. Через классическое заливное отверстие производят проверку конструкции.

Далее проводят финальную проверку. Процесс состоит из следующих этапов:

1. Выведение задних колес.
2. Запуск мотора.
3. Поочередное переключение режимов (создание имитации движения).
4. Тестирование каждой скорости минимум 1 минуту.

Проверку осуществляют без нагрузки, колеса должны быть подняты. После монтажа оборудование работает на сухую, даже при заправленном масле. Жидкость пока не прошла через все щели и отверстия. После работы масло обволокло только промежуточный вал.

Если во время проверки недочеты не обнаружены (шум, треск, чрезмерное дрожание и прочие нехарактерные признаки), коробка передач полностью готова к эксплуатации.

Как продлить срок службы устройства

Замена КПП Газель — многоэтапный технический процесс, требующий профессионализма и специализированных инструментов. Легче соблюдать несколько простых правил, которые помогут продлить срок службы устройства. Перегрузы и постоянная эксплуатация негативно влияют на рабочий ресурс Газели. После 80 тысяч пробега передача постоянно вылетает, появляется посторонний звук и сильное дрожание. Если поломка не исправлена, возможна утечка масла и поломка рядом установленных комплектующих.

Основное правило по уходу за КПП — регулярная и правильная замена масла. Его сливают и наливают новое после каждой 50 тысячи пробега, но мастера рекомендуют менять его в 2 раза чаще. Лучше заменить заводское масло на более качественные жидкости.

При эксплуатации Газель не рекомендуется перегружать. Максимальная нагрузка на транспортное средство — 1500 кг. Не стоит ездить по бездорожью, рекомендуется выбирать только асфальтированные дороги без камней и гравия.

Своевременная замена масла и других технических жидкостей — залог длительной эксплуатации Газели. Если водитель заметил, что сцепление работает неправильно, стоит проверить масло и другие компоненты. Нередко неисправности появляются при пониженном объеме технических жидкостей. Регулярность заправки и замены указана в технической документации к устройству.

---

Обращаем ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости товара носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации, пожалуйста, обратитесь к нашим продавцам-консультантам по телефону.

Как произвести ремонт КПП Газели

Содержание:

• Коробка выключается вылетает передача
• Устройство и принцип работы
• Рекомендации по продлению срока службы агрегата
• Наиболее частые признаки и способы устранения неисправностей
  • Появился шум в коробке
  • Трудности при включении передач
  • Не включаются скорости
• Таблица неисправности коробки Газели по характеру шума
• Какие существуют неисправности КПП Газели
• ГАЗ 3110 Переключение передач
• Ремонт кпп Газели

Коробка выключается вылетает передача

Если вылетают скорости, то виной может
стать вилка, сцепление или
изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает
фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина
может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они
ломаются пополам. Возможно также образование заусенцев на блокирующем
устройстве.

Много бракованных деталей ставится на КПП
«Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор
не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором
0,1-2,5 мм.

Устройство и принцип работы

Как произвести ремонт коробки передач

Как и на любой машине, коробка передач Газели выполняет
важнейшие функции трансмиссии. Она
преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от
качества работы данного узла зависит многое. Например, комфорт и безопасность
людей, ведь любые неисправности КПП
несут риск аварий.

Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.

Основными элементами КПП являются:

• двойной картер;
• шестерни;
• главные валы и промежуточный;
• синхронизаторы, шарики, пружины;
• механизм переключения передач.

Картер сделан из алюминиевого сплава в
целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами
через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и
штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.

Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.

Механизм переключения передач, помимо
рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками.
Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются
посредством вилок — для пятой передачи и заднего хода она отдельная.
Блокировочное устройство или предохранитель состоит из двух плунжеров и
стопорного пальца. Для предотвращения случайного включения задней передачи
предусмотрена отдельная втулка с пружиной.

Рекомендации по продлению срока службы агрегата

Как произвести ремонт дисплея брелока starline a91 с малыми затратами

Без должного ухода КПП «Газели» быстро
выходит из строя. Некоторые объясняют это несоответствием агрегата под грузовой
автомобиль. Как известно, здесь используется, хотя и доработанная, но коробка
от легкового авто. Поэтому малейший перегруз или длительная эксплуатация крайне
отрицательно влияют на ресурс. Уже к 80-тысячному пробегу начинают вылетать
передачи, появляется треск и шум.

Другие рекомендации:

• не загружать автомобиль выше нормы в 1,5 тонны;
• ездить по хорошим дорогам, избегая гравия и полного бездорожья;
• следить за сцеплением, вовремя заправлять технические жидкости.

Ремонт и разборка коробки переключения передач Газели — дело непростое,
но действуя по инструкции, можно
справиться с операцией самостоятельно. Если что-то не получится, коробку всегда
можно отвезти в сервис или вызвать специалиста на дом.

Наиболее частые признаки и способы устранения неисправностей

Как заменить подвесной подшипник на Газели

Несмотря на конструктивную простоту
узла, ремонт КПП Газели своими руками подразумевает
серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать,
чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать
и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности
механики становится глухой гул или хруст, свидетельствующий о слабой фиксации
или разрушении подшипников. Также возможен неприятный треск, указывающий на
повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно
по-разному. Сила звука и характер зависят от скорости движения, конкретной
передачи, длительности вождения.

Примечательно, что характерный шум не всегда
говорит о неисправностях КПП. Тем более если недавно была проведена замена
элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё
не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или
других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит,
что пока не разберешь коробку, конкретную причину шума
можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное
место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В
процессе дефектовки может оказаться всё, что угодно. Например, возможно
несоответствие по маркировке подшипников, отсутствие шайб или неправильный их
размер.

Трудности при включении передач

Если переключать скорости стало трудно,
это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос
  педали, повреждён ведомый диск.

Бывает и так, что трудно переключать
скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь
в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки
густой. После повышения температуры масло разжижается, кольцо с шестернёй
притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо
качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить
уровень жидкости в бачке сцепления. Возможно, что произошла утечка через
повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно
обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с
коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её
гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не
редкость — стачивание прилива-ограничителя на синхронизаторе.

Таблица неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы
знаете, как самостоятельно снять и перебрать коробку передач Газели.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Схема КПП



Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

ГАЗ 3110 Переключение передач

Переключение передач

Переключение передач и положение рычага

Ручная коробка
передач

При переключении передач полностью выжмите педаль сцепления и затем плавно ее
отпустите. Не рекомендуется вести автомобиль, держа одну руку на рычаге переключения,
это повышает износ коробки передач.

При переключении с пятой на четвертую передачу не нажимайте на рычаг в боковом
направлении, чтобы случайно не включить вторую передачу, что может вызвать превышение
допустимых оборотов двигателя и его повреждение.

Перед включением задней передачи убедитесь, что автомобиль находится в покое и
Ваша нога не на педали акселератора. Передвиньте рычаг из нейтрального положения
вправо до отказа, а затем включите задний ход.

В приведенной ниже таблице указаны скорости движения, при которых следует включать
следующую передачу для максимальной экономии топлива.

Смена передачи	Скорость движения
1-2	25 км/час
2-3	40 км/час
3-4	65 км/час
4-5	75 км/час

Переключение передач — автоматическая трансмиссия

«P» Стоянка
«R» Задний ход
«N» Нейтральное положение

Передачи для движения вперед:

Нельзя устанавливать положение «P», «R», или «N» при движении автомобиля. При повторной установке положения движения это может привести к аварии или повреждению коробки передач.

Положения рычага
селектора

При установке положения движения всегда держите ногу на педали тормоза. Не следует держать руку на рычаге селектора, поскольку это может вызвать износ трансмиссии.

Рычаг переключения передач

Между установкой рычага в положение движения и разгоном следует делать паузу в несколько секунд, чтобы дать возможность включиться передаче.

«D» ›»3″
«N» › «R»
«R» › «P»
«P» › «R»
«3» › «2»

«P»

«R»

Перед троганием следует подождать несколько секунд, чтобы включилась передача
заднего хода.

«N»

«D»

«3»

«2»

При перестановке рычага из положения «D» или из положения 3 в положение
2 переключение с третьей передачи на вторую происходит только при скорости движения
меньшей, чем некоторая заранее заданная скорость, во избежание увеличения оборотов
двигателя до недопустимых значений.

«1»

Если перевести рычаг из положения «D» в положение 1, то происходит немедленное
переключение на 3-ю передачу; далее, по мере того как скорость уменьшится до 70
км/час, произойдет переключение на 2-ю передачу; и далее по мере того как скорость
уменьшится до 30 км/час, произойдет переключение на 1-ю передачу. Не следует устанавливать
рычаг селектора в это положение при скоростях, превышающих 130 км/час. Ручное
переключение также нежелательно на обледенелой дороге. При этом положении рычага
селектора не происходит переключения на высшие передачи.

Выжимание педали акселератора до пола («кик-даун»)

Ремонт кпп Газели

Подробности

Создано: 31.01.2014 04:45

Ремонт кпп ГАЗели можно сделать самостоятельно в своем гараже, а можно доверить это дело специалистам в автосервисе. Так как кпп может сломаться непосредственно во время движения авто, когда отсутствует всякая возможность обратиться в сервис, каждый водитель ГАЗели просто обязан знать, как можно своими руками отремонтировать эту важную часть машины. Кроме этого необходимо, чтобы в машине всегда имелось масло для доливки на случай возникновения утечки и некоторые запасные части, чтобы заменить их сразу же, а не ехать до магазина с неисправной коробкой передач, тем более, что ближайший магазин, возможно, находится в нескольких стах километрах.

Возможных неисправностей механической коробки передач данного автомобиля несколько. Рассмотрим каждую из них по отдельности и выясним их причины и способы устранения.

Самая распространенная — это затруднение переключения скоростей. Это жутко неудобно и, конечно, выводит из себя. В этом случае ремонт включает в себя следующие действия: доливка жидкости в бак главного цилиндра, после прокачка системы гидропривода. Также необходимо проверить, насколько затянуты стопорные болты. В случае, если они ослабли, нужно затянуть их. Еще одной причиной данной проблемы могут быть заусенцы, которые образовались на внутренней стороне зубьев муфты включения передач — если это так, их нужно зачистить. И, возможно, просто разбиты отверстия под штифты. Тогда рычаг подлежит замене или можно подвергнуть запрессовке ступенчатые штифты.

Вторая неисправность, которая возникает достаточно часто, это когда включение передач сопровождается треском. Подобные звуки также вызывают дискомфорт у водителя и пассажира, особенно, если второй не имеет ни малейшего представления о том, как устроена кпп. Причиной треска может стать износ резьбы блокирующего кольца синхронизатора. Это можно исправить, просто поставив вместо него новое и подождав, пока оно притрется к соответствующей шестерне. Притирка осуществляется так, чтобы площадь прилегания поверхности была не менее 80% от общей площади. Также блокирующее кольцо может быть деформировано. Тогда его также необходимо заменить на новое, а для притирки использовать специальную пасту.

На то, что требуется сделать ремонт кпп ГАЗели указывает также то, что скорость выключается самопроизвольно, например, на кочках. В этом случае нужно проверить, хорошо ли затянуты гайки крепления кпп к картеру сцепления. При необходимости, естественно, подтянуть их. Может быть, требуется заменить муфту (при износе зубьев) и пружин фиксаторов (если они ослаблены).

При появлении шума в коробке нужно: поменять неисправные подшипники, поврежденные шестеренки, если поломались их зубья, долить масла в картер до нормального уровня и вернуть соосность картера сцепления и коленвала.

Также ремонт механической кпп необходим в случае обнаружения утечки из нее масла. Причинами данной неисправности могут быть износ сальников или сталебаббитовых втулок, либо поврежденные сапун или прокладка, либо негерметичность заглушек и/или пробок. В такой ситуации, скорее всего, придется заменить все неисправные части и, конечно же, добавить масла в коробку.

Для качественного проведения всех этих операций необходимо хотя бы в теории знать устройство коробки передач, иначе установить причину возникновения неисправности собственноручно просто невозможно. Также лучше сразу перед отправлением в длительную поездку осмотреть коробку, чтобы оценить ее состояние и, если нужно, произвести нужный ремонт еще до поломки, пока имеется возможность спокойно сходить в магазин автозапчастей и приобрести необходимые.

Если же знания по устройству кпп отсутствуют, тогда лучше доверить диагностику и ремонт ее специалисту.

При проведении любого вида ремонта кпп особенный контроль нужен при ее сборке. Этой проблемы не возникнет если сразу обратиться в автосервис.

• Назад
• Вперёд

Загрузите нашу брошюру и руководства

Загрузите нашу брошюру и руководства

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Брошюра Gazelle

Чтобы получить копию нашей последней брошюры, загрузите ее по ссылке ниже или посетите местного дилера Gazelle.

Загрузите брошюру о Royal Dutch Gazelle

Руководства для Gazelle

Загрузите и просмотрите соответствующее руководство для вашего электровелосипеда ниже, в зависимости от того, оснащен ли ваш велосипед шаговым двигателем Bosch или Shimano.

Газель Руководство пользователя

Данное руководство пользователя содержит объяснение основных моментов вашего электровелосипеда Газель.

Скачать инструкцию

Shimano Steps E6100 и E5000-System

Это руководство пользователя содержит объяснение ключевых моментов вашего электровелосипеда Gazelle с системой Shimano STEPS и способов ее эксплуатации.

Скачать инструкцию

Bosch Performance Line 2.0 manual

В данном руководстве пользователя разъясняются основные моменты вашего электровелосипеда Газель с системой Bosch Performance Line 2.0 и способы ее эксплуатации.

Скачать инструкцию

Руководство Bosch Active Line Plus 3.

0

В этом руководстве пользователя разъясняются основные моменты вашего электровелосипеда Gazelle с системой Bosch Active Line (Plus) 3.0 и способы ее эксплуатации.

Скачать инструкцию

Руководство Bosch Performance 3.0

В этом руководстве пользователя разъясняются основные моменты вашего электровелосипеда Gazelle с системой Bosch Performance Line 3.0 и способы ее эксплуатации.

Скачать инструкцию

Руководство Bosch Performance Line 4.0

Это руководство пользователя содержит объяснение основных моментов вашего электровелосипеда Газель с системой Bosch Performance Line 4.0 и способов его эксплуатации.

Скачать инструкцию

Руководство по дисплею Bosch Purion

Это руководство пользователя содержит объяснение основных моментов вашего электровелосипеда Gazelle с дисплеем Bosch Purion

Скачать руководство

Руководство по дисплею Bosch Intuvia

Это руководство пользователя содержит объяснение основных моментов вашего электровелосипеда Gazelle с дисплеем Bosch Intuvia 9. 0003

Скачать инструкцию

Руководство по безопасности и гарантии

В этом руководстве по эксплуатации вы найдете важную информацию о безопасности и информацию о гарантии на ваш велосипед.

Скачать инструкцию

Руководство пользователя enviolo MY2021

Руководство пользователя enviolo содержит информацию об ассортименте продукции MY2021, гарантии, уходе и техническом обслуживании, устранении неполадок и аксессуарах.

Скачать инструкцию

Карбоновый привод ручных ворот

Полностью прочтите это руководство перед использованием, заменой или установкой ремня Gates Carbon Drive. Неправильная установка, регулировка, модификация, обслуживание или техническое обслуживание могут привести к материальному ущербу и серьезным телесным повреждениям, включая смерть.

Скачать инструкцию

Сравните велосипеды

Сравнивать

Тестирование аккуратно выглядящего японского электровелосипеда с карданным валом

Многократно отмеченный наградами Honbike настолько сильно отличается от типичных электрических велосипедов, насколько мне удалось найти. Протестировав сотни различных электронных велосипедов, Honbike уникален во многих отношениях, что знаменует собой новый выход на рынок. Теперь, запуская Indiegogo, мы должны заранее протестировать революционно новый электровелосипед с карданным валом, чтобы вы знали, стоит ли на него еще раз взглянуть.

Внимание, спойлер: это определенно так, *если* вы горожанин.

Несмотря на то, что в Honbike есть что почерпнуть, самое большое техническое отличие между ним и всеми другими электронными велосипедами — это трансмиссия с карданным валом.

На этом нет цепного или ременного привода — только вращающийся вал, запечатанный в защитном корпусе.

Говорят, что вы сможете ездить без обслуживания в течение 40 000 км (25 000 миль), что, вероятно, дольше, чем кто-либо фактически будет владеть этой вещью. Предполагая, что пять дней в неделю вы будете ездить на работу по 10 миль, это будет 10 лет катания.

Но это больше, чем просто электровелосипед с карданным валом. Ознакомьтесь со всеми замечательными функциями, которые делают этот электронный велосипед уникальным, в моем тестовом видео ниже. Тогда читайте мои полные мысли о Honbike.

Honbike Video Review

HONBIKE TECH SPECS

• Мотор: 250 Вт передний хаб двигатель
• Top Speed: 25 км/ч (15,5 миль. заявленный диапазон
• Аккумулятор: 36 В 6 Ач (216 Втч)
• Вес: 20,8 кг (45,9 фунта)
• Тормоза: Механические дисковые тормоза
• Дополнительно: Карданный вал, тройной датчик аккумулятора (гироскоп, крутящий момент и частота вращения педалей), ЖК-дисплей со спидометром индикатор уровня, одометр, счетчик пройденного пути, световой индикатор состояния, передние и задние светодиодные фонари, 5 скоростей, звонок, крылья включены в стандартную комплектацию

Обновленный японский дизайн

Honbike создан на основе японского дизайна, который получил несколько международных наград и теперь переработан для европейской и североамериканской аудитории.

На самом деле, японская модель была настолько успешной, что некоторые компании, очевидно, использовали дизайн, чтобы переименовать ее на международном уровне, пытаясь опередить Honbike.

Мощность двигателя увеличена с 200 Вт в японской версии до предела ЕС в 250 Вт (для рынка США нет более мощной версии).

Он также получил несколько других обновлений, таких как тройной датчик для помощи педали (подробнее об этом чуть позже), увеличенная высота подседельной трубы для более высоких жителей Запада и складные педали с новой складной подставкой.

Много технологий в маленьком электровелосипеде

Маленький Хонбайк на удивление технически подкован.

Тройной датчик педали, о котором я упоминал, делает электровелосипед более отзывчивым. Есть не только датчик частоты вращения педалей для измерения скорости вращения педалей и датчик крутящего момента для измерения того, насколько сильно водитель крутит педали, но и датчик гироскопа. Этот гироскоп используется для измерения уклона холма и применения дополнительной мощности при атаке холма. Это то, что мы видели раньше только в высококлассных электрических велосипедах, и даже тогда это не очень распространено.

Электровелосипед отличается не только электроникой, но и инновационным дизайном.

Японские инженеры, должно быть, восприняли влияние оригами, потому что велосипед складывается красиво и плотно. Он также имеет крутую маленькую откидную подставку для поддержки в сложенном положении (отдельно от обычной подставки для поддержки в разложенном положении).

Колеса поддерживаются с одной стороны, что придает ему уникальный внешний вид. Переднее колесо получает «правую» вилку, а заднее колесо поддерживается с левой стороны. Подвески нет, но это скорее городской электровелосипед, поэтому подвеска не обязательно была обязательной.

Отсутствие подвески помогает сделать велосипед довольно легким, всего 20 кг или 44 фунта. По сравнению со многими складными электронными велосипедами, он на 25-50% легче, чем мы привыкли видеть.

Тогда есть все уникальные компоненты на велосипеде. Проверьте это седло. Я понятия не имею, зачем им понадобилось заново изобретать седло, но оно выглядит довольно круто, забавно/причудливо. Я думал, что это будет странно, но, честно говоря, это нормально. Между вашими бедрами нет выступа, что, вероятно, будет приятнее для некоторых людей. Это больше похоже на сидение на табурете. Конечно, на привыкание уходит день или два, но потом все кажется вполне нормальным.

Тормозные рычаги тоже новые, и к ним нужно немного привыкнуть. Их точка опоры находится на противоположной стороне, а это означает, что более длинная часть броска больше направлена ​​к центру стержней. Поскольку мне нравится тормозить одним или двумя пальцами, это на самом деле работает довольно хорошо.

Производительность приличная, ничего революционного

Настоящим преимуществом Honbike является дизайн и складывание, а не производительность. Производительность в порядке, но не более чем типичный складной электровелосипед с характеристиками европейского уровня.

Максимальная скорость составляет 15,5 миль в час, что соответствует стандарту ЕС в 25 км/ч. Было бы неплохо иметь версию для США, которая разгонялась бы до 20 миль в час, но, возможно, это произойдет в будущем. В нынешнем виде скорость 25,5 миль в час неплоха для езды по городу, особенно если у вас есть хорошая велосипедная дорожка или тропа. Если вы пытаетесь делить полосу с трафиком и не отставать от автомобилей, скорость 25,5 миль в час кажется очень медленной.

Карданный вал означает, что он односкоростной, и я должен представить, что на скорости 20 миль в час ваши ноги будут вращаться довольно быстро.

Радиус действия также посредственный из-за маленькой батареи. Аккумулятор на 216 Втч крошечный, что удобно, когда вы хотите носить его в сумке, не занимая много места. Но если вы используете самый высокий уровень мощности, он быстро разрядится. Вы можете получить заявленный диапазон в 40 км (25 миль), если будете придерживаться самого низкого уровня помощи педалям, но большинство людей окажутся где-то посередине, что означает, что вы не сможете ехать так далеко.

Опять же, это городской электровелосипед. Большинство людей не проезжают более 10 миль по городу, поэтому у Honbike, безусловно, более чем достаточно возможностей для этого. Аккумулятор большего размера означал бы лучшие круизы на большие расстояния для отдыха или рекреационной езды, но я просто не вижу, чтобы кто-то получил этот конкретный электронный велосипед для такого использования. Существует слишком много других электровелосипедов для отдыха.

Таким образом, для того типа езды, для которого он предназначен, Honbike имеет большое значение. У него есть городские характеристики, которые помогут вам с легкостью ездить на работу, а также трансмиссия, не требующая обслуживания. Входящие в комплект крылья, звонок и другие приятные мелочи также повышают полезность для городских райдеров.

Но настоящим победителем здесь является цена, по крайней мере, с предварительными продажами Indiegogo. Хотя рекомендованная производителем розничная цена Honbike в размере 2399 долларов США кажется немного высокой, при предварительном заказе на Indiegogo предоставляется скидка в размере 1100 долларов. $1,299, это намного лучше! Существует дополнительная плата за доставку в размере 100 долларов США (или плата в размере 100 евро в ЕС), но это все еще хорошая сделка для уникального и инновационного электрического складного велосипеда, если это то, что вам нужно.

Я уже знаю, что в моем разделе комментариев будут люди, говорящие: «Почему бы вам не купить более быстрый электровелосипед за меньшие деньги ?!» но это как-то не так.

Никто не утверждает, что Honbike предлагает здесь лучшее соотношение $/ватт.

В этом прелесть такого разнообразного рынка электронных велосипедов. Если вам нужно что-то уникальное, легкое, легко складываемое и простое в использовании, Honbike сделает это за бесценок. Если вы хотите разогнаться до 30 миль в час или преодолевать выбоины на толстых шинах, вам нужно искать в другом месте.

FTC: Мы используем автоматические партнерские ссылки, приносящие доход. Подробнее.

Будьте в курсе последних новостей, подписавшись на Electrek в Google Новостях.
