Монтажный блок ВАЗ 7 модели: устройство и ремонт

С каждым годом электрическая система современного автомобиля становится всё более сложной и менее понятной. Поэтому уже давно ведётся дискуссию на тему упрощения обслуживания и ремонта электросистемы. Особый подход к компоновке определенных компонентов системы – это один из наиболее эффективных способов решить данную проблему. Например, объединение в одном компактном блоке всех реле и предохранители – очень удобный вариант.

Монтажный блок реле и предохранителей – это общий “центр управления” для автомобильной электросистемы. Он обеспечивает включение, выключение и защиту электронных компонентов, объединяет элементы управления и защиты.

Монтажный блок: где расположен и за что отвечают его компоненты

Монтажный блок старого образца

Монтажный блок нового образца

Инжектор

Замена плавких предохранителей противотуманных фар

Руководство по демонтажу и замене

Меняем блок предохранителей

Распиновка блока предохранителей 2107

Неисправности монтажного блока и ремонт

Монтажный блок: где расположен и за что отвечают его компоненты

Плавкие элементы располагаются на своеобразной электронной плате, которая на автомобиле ВАЗ находится под капотом. Там располагаются и коммутирующие реле. Если открыть капот, можно увидеть, что монтажный блок (как старого, так и нового образца) находится возле лобового стекла прямо напротив сидения пассажира.

Монтажный блок старого образца

Монтажные блоки старого образца устанавливается только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащён 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной либо нескольких цепей. Каждый элемент отвечает за защиту одной или нескольких цепей.

Рассмотрим предназначение каждого реле. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар (этот элемент присутствуеи не во всех моделях). Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Предназначение четвёртого гнезда (на фото оно пустое) — для коммутации цепи мотора вентилятора охладительной системы. Например, автомобилям ВАЗ 2107 после 2000 года выпуска этот элемент не нужен. Последние два реле необходимы для управления цепями фонарей дальнего и ближнего света.

Монтажный блок нового образца

Некоторые автомобили ВАЗ 07 модели уже оснащены монтажными блоками нового образца. Новые “семерки” оснащаются подобным по размеру ящиком, только с видоизмененными плавкими элементами. Предназначение реле аналогичное с образцом старого вида. Оба устройства выполняют одинаковые функцию, однако они отличаются формой, расположением, видом элементов.

Инжектор

Существуют карбюраторные и инжекторные модели ВАЗ 7 модели. Инжекторные на сегодняшний день более распространены. Суть процесса заключается в том, что бензин под давлением подается в топливную рампу, в которой производится смешивание с очищенным воздухом в пропорции 14 к 1. При открывании клапана смесь попадает в камеру сгорания беспрепятственно (так как она всегда находится под давлением). Происходит воспламенение, и поршень совершает рабочий ход. При этом вращается коленчатый вал, и автомобиль приводится в движение.

За работу всех узлов отвечают различные датчики, которые производят замер температуры, давления, количества воздуха и бензина. Все сигналы подаются на микроконтроллерный блок управления. В нем заложен специальный алгоритм, который регулирует работу всех основных узлов и механизмов.

Прочитайте, может пригодится:  Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Составляющие двигателя ВАЗ 07 модели — это одни из самых важных считывающих устройств.

Компоненты инжектора:

• датчик скорости;
• датчик распределительного вала;
• система зажигания;
• датчик положения заслонки;
• топливные форсунки;
• датчик давления топлива;
• лямбда-зонд (датчик, который позволяет оценить содержание кислорода в отработанных газах).

Стоит отметить, что инжекторный ВАЗ 7 модели оснащён дополнительными предохранителями и реле (расположены в салоне машины под бардачком). В состав входят 3 плавких элемента и 3 реле. Отвечают они за защиту основного реле, электрического бензонасоса, ЭБУ двигателя. Реле стартера располагается отдельно и находится на правом брызговике в области моторного отсека.

Замена плавких предохранителей противотуманных фар

На ВАЗ 2107 имеется еще один плавкий предохранитель, который отвечает за функционирование противотуманных фар. Многие автовладельцы “семерки” часто не могут найти это устройство. Расположено оно непосредственно под консольной центральной панелью. Там находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Для того, чтобы проверить или заменить плавкие предохранительные фары, необходимо выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Отвёрткой отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, чтобы открылся доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедиться в работоспособности противотуманных фар.

Руководство по демонтажу и замене

Меняем блок предохранителей

Замена предохранителей и реле необходима только в случае невозможности ремонта. Для демонтажа следует выполнить следующие действия:

1. От АКБ отсоединяется клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковываются все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, от блока отсоединяется жгут с разъёмом.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.
6. Новое устройство монтируется в обратной последовательности.

Реле играют важную роль в исправности работы системы, потому что они выполняют операции по включению или выключению необходимых функций в автомобиле.

СПРАВКА. В монтажных блоках используется два типа реле, — они отличаются устройством и принципом работы:

• Электромагнитные реле включения и выключения компонентов — это обычные реле. Их контакты замыкаются и размыкаются при подаче и снятии напряжения.
• В специализированные реле встроен компактный электронный блок, который включает и выключает те или иные компоненты.

Чтобы проверить работоспособность реле, необходимо выполнить следующие действия:

1. Провод массы в автомобиле отключается от АКБ.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка, также должны замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. Реле следует заменить реле на новое в случае неработоспособности.

Прочитайте, может пригодится:  Как подготовить к зиме аккумуляторную батарею Ваз-2107

Распиновка блока предохранителей 2107

На фото цифрами от 1 до 6 обозначены реле или разъемы для их установки:

1. Управление обогревателем заднего стекла.
2. Управление стеклоочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролампами дальнего света фар.
6. Управление электролампами ближнего света.

Также на фото обозначены компоненты, которые выполняют различные функции защиты (от F1 до F17):

• F1 защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.
• F2 защищает дворников лобового стекла.
• F3 в резерве.
• F4 в резерве.
• F5 защищает электронагреватель заднего стекла.
• F6 — цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.
• F7 — предохранитель вентилятора системы охлаждения и сигнала.
• F8 — цепи управления поворотников в режиме «аварийки».
• F9 — защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.
• F10 защищает контрольные лампы приборной панели.
• F11 — цепи включения ламп «стопов».
• F12 — цепи правой фары дальнего света.
• F13 — защита левой фары дальнего света и контрольной лампы.
• F14 — защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.
• F15 — защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.
• F16 — правая лампа ближнего света фар.
• F17 — левая лампа ближнего света фар.

Неисправности монтажного блока и ремонт

При обнаружении неисправности в электрической системе автомобиля, в первую очередь необходимо обратить внимание на монтажный блок — чаще всего поломка связана с выходом из строя отдельных его компонентов. Возможны четыре основных неисправности монтажного блока:

• перегорание предохранителя;
• неисправонсть реле;
• перегорание или иное повреждение токопроводящих дорожек ;
• повреждение или поломка контактов.

ВАЖНО. Наиболее частой причиной неисправности становится перегоревший предохранитель. Прежде чем менять предохранитель, следует выяснить причины его перегорания, нередко это происходит из-за поломки защищаемого компонента или короткого замыкания в защищаемой данным предохранителем цепи.

Неисправность реле диагностируется довольно просто: вначале нужно попытаться поменять предохранитель. Если это не помогает, — между контактами реле следует вставить проволочную перемычку — если после этого в цепи появляется ток (то есть, неисправность устраняется), то реле подлежит замене. В другом случае причину поломки искать необходимо в самой цепи. В современных монтажных блоках реле устанавливаются с помощью не требующих пайки разъемов, поэтому ремонт можно провести достаточно быстро.

Диагностика и ремонт монтажного блока как и всей электрической системы автомобиля — сложный процесс. Лучшим решением будет обратиться в автосервис или к автоэлектрику.

Электросхема автомобиля ВАЗ 2107 с объяснениями

Ссылка на скачивание:

Скачать:  Схема крупным планом

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.

Если вы что-то хотите добавить, можете опубликовать в комментариях и мы дополним статью.

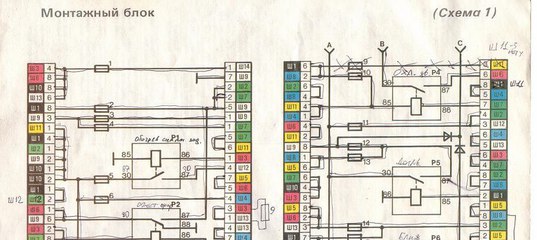

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения омывателя и очистителя ветрового стекла

Соединения звуковых сигналов

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема автомобиля ваз 21074i

Схема электрических соединений Январь 7. 2 LADA 2107, ЭСУД ЕВРО-2 М7.9.7, 21074 с двигателями 2104, 2104-1411020-10, 21067, 21067-1411020-11, 12

Панель приборов

Соединения жгута проводов правого брызговика

Соединения жгута проводов левого брызговика

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка:  https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

https://www.youtube.com/watch?v=RUl65pclHjA

Добавьте в закладки!

Инжектор генератора ваз 2107 дает плохую зарядку

Самое неприятное, что может случиться с автомобилем, это поломка в пути. Такая ситуация может заставить понервничать даже опытных автомобилистов, вы спокойно едете домой после тяжелого рабочего дня и на полпути вдруг двигатель автомобиля глохнет. Рука тут же тянется к замку зажигания, поворачиваешь ключ, но вместо звука работающего стартера слышишь гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает подобные «сигналы», то, скорее всего, виновником непредвиденной ситуации является недостаточный заряд аккумулятора.

Обычная система зарядки

При запуске двигателя аккумулятор разряжается, а чтобы восстановить потраченную энергию в машине установлен генератор. При нормальной работе генератора и регулятора напряжения в электрическую сеть автомобиля подается постоянное напряжение, которое колеблется в пределах от 13,6 до 14,2 В. Ниже приведена принципиальная схема блока питания «классики»:

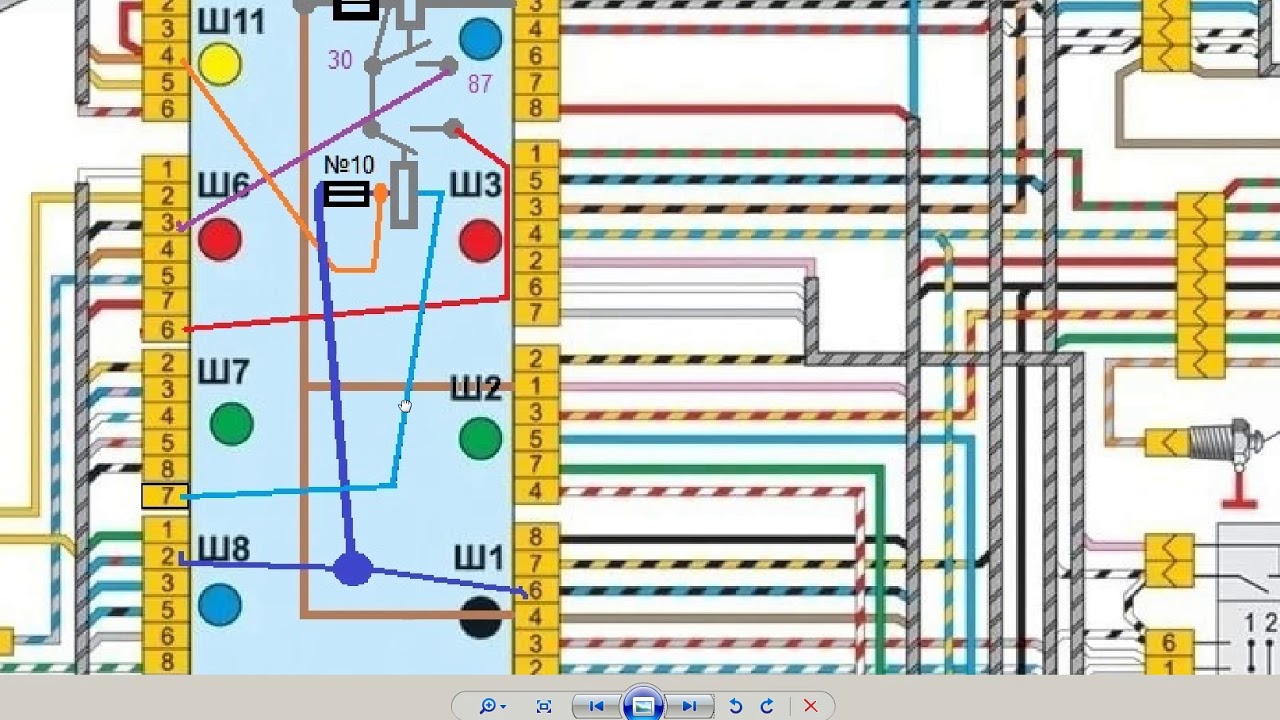

Эта схема работает так:

При повороте ключа зажигания жесткой рукой водителя напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. Из-за возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. 10.

При исправном и заряженном аккумуляторе это напряжение составляет 12 вольт. Если с предохранителем все в норме, напряжение поступает в бортовую сеть автомобиля и далее делится между потребителями. Но нас интересует только схема генератора и контрольная лампочка зарядки аккумулятора, поэтому подробно опишем данные схемы.

Итак, упало напряжение на контрольную лампочку заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Далее напряжение поступает на клемму Ш5 и проходя через монтажный блок поз. 10 подается на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение подается на клемму «61», расположенную непосредственно на генераторе. С клеммы «61» напряжение поступает к двум потребителям:
1 регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения генератор запускается. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, которое подается на блок диодов.

При достижении напряжения 12 вольт (на выходе из диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которое используется для зарядки аккумуляторной батареи.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком неисправности системы зарядки аккумулятора является постоянное или прерывистое горение контрольной лампы (при условии, что частота вращения коленчатого вала не ниже 800 об/мин). Вторым показателем, по работе которого можно судить об исправности системы, является стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленого диапазона, то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика», как правило, проводка и цепь контрольной лампы с вольтметром находятся в плачевном состоянии, поэтому для исключения непредвиденных поломок рекомендуем проверить работу генератора самостоятельно с помощью тестера.

Кстати, проверка работы с генератором с помощью обычного тестера — самый надежный способ проверить генератор и цепь зарядки аккумулятора.

Итак, берем в руки мультиметр (тестер) и открываем капот нашей машины. Наша цель измерить напряжение на клеммах аккумулятора при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5…14,2 Вольта.

Еще раз напоминаем, во избежание повреждения электронных компонентов автомобиля НЕ ОТСОЕДИНЯЙТЕ клеммы от аккумулятора при работающем двигателе.
 Если в процессе диагностики вы обнаружили проблемы с подзарядкой аккумулятора, то переходим к следующему разделу нашей статьи.

Устранение неполадок

Самая распространенная проблема, которая может привести к неполному заряду аккумулятора, это банальное окисление клемм или соединения кабеля с массой автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение все еще не «вернулось», продолжаем поиск.

Второй этап . Тем же тестером измерьте напряжение на клемме «30» (плюсовой щуп на клемме, минусовой на кузове автомобиля) если измеренное напряжение сильно отличается от значений полученных на клеммах аккумулятора, то проблема кроется в окислении самой клеммы «30» или нарушена проводка, соединяющая генератор и аккумулятор.

Третий этап.  Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на клеммах аккумулятора в норме, стрелка вольтметра на своем месте, но аккумулятор очень быстро разряжается. Причина этой поломки кроется в ослабленном ремне генератора. Поэтому — проверяем натяжение ремня генератора, при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертый этап . После многолетней службы щетки генератора изнашиваются практически до нуля, поэтому если описанные выше советы вам не помогли, проверьте длину щеток, если их длина меньше 5 см, меняйте щеточный узел.

Пятая ступень . Проверяя диоды, с помощью тестера проверяем целостность полупроводниковых диодов.

Шестой этап . Проверка обмоток генератора.

В автомобиле два источника энергии. Аккумулятор и генератор. Причем генератор является основным, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать питание от аккумуляторов. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге. При этом фары не должны быть включены, печка должна быть выключена, и, желательно, температура окружающего воздуха должна быть низкой, а обороты должны быть постоянными, чтобы не включался вентилятор радиатора. И батарея будет полностью заряжена. Только в этом случае вся энергия будет уходить в «искру».

Если нет заряда АКБ при работающем двигателе ВАЗ 2107 (инжектор), причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюраторный у вас или инжекторный. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что сгорели выпрямительные мосты (диод), обмотка и многие другие причины.

Восьмигенератор 5142.3771 устанавливается на ВАЗ 2107 (инжектор). Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует больше электроэнергии, он современнее и имеет более высокую удельную мощность. На рисунке изображен генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

• Если генератор имеет входящее напряжение, то это еще не доказывает, что поврежден именно он, а исходящий ток отсутствует. Ведь диоды подводят ток к обмотке возбуждения генератора. При этом на приборной панели загорится лампа заряда аккумулятора.
• Так же стоит измерить напряжение в сети тестером. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может интенсивно греться.
• Необходимо проверить ремень генератора, точнее его натяжение. Если его натянуть неплотно, то вместо вращения ротора генератора ремень сам скользит по нему, так как контакта нет.
• Неисправно реле зарядки генератора. Об этом нужно говорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача стабилизировать выходное напряжение. Несколько лет назад были реле, которые были выштампованы в печатной плате, и находились под приборной панелью, были неразборными. На рисунке реле указано стрелкой. В обиходе из-за характерной формы его называют «таблеткой».

Сейчас с развитием микроэлектроники печатная плата успешно заменяет полупроводниковое реле. Габариты меньше и проблем с установкой нет.

Как проверить исправность реле зарядки?

Для этого:

• открыть капот;
• запустить двигатель;
• С помощью вольтметра измерьте напряжение на клеммах аккумуляторной батареи, которое, разумеется, является выходным сигналом генератора. Если напряжение выше 14,8 В или ниже 13,2 В, выход за эти пределы свидетельствует о неисправности реле зарядки.

По каким причинам может выйти из строя реле зарядки?

Всего два, не считая грубых повреждений корпуса генератора:

• «Плановый» износ щеток, на которых стоят графитированные электроды. При этом контакт постепенно нарушается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
• Произошло короткое замыкание в самой цепи, при этом выходной ток на генератор и аккумулятор есть, но выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и какой бы формы и цвета не была «таблетка», к ней из корпуса генератора выходит желтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом мы поговорим в следующий раз. При этом помните, что если вы снимаете генератор, то у вас либо есть приличные познания в электротехнике, либо вам есть кому их отдать. Третьего не дают, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется сбрасывать клемму аккумулятора на различные «проверки» на работающем двигателе, и специально для этого допускать к капоту посторонних. Это очень вредно для электронных мозгов.
2. Любителям желательно «засветиться», чтобы иметь возможность сказать твердое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока от генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Очередная причина для любителей ехать на мойку на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, заряда нет. Выход – прогревать любым мощным феном.

Регулятор-реле напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором без добавления «реле», так как современные автомобили оснащены электронными устройствами на основе полупроводников. А электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нам необходимо рассмотреть работу и принцип действия устройства.

Зачем нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение. После этого происходят следующие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Каждая фаза выпрямляется и напряжение преобразуется в постоянное однополярное.
3. Вся переменная составляющая отсекается с помощью электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Значение напряжения зависит от скорости вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому необходимо стабилизировать напряжение. Метод, который используется в бытовой технике – установка простого стабилитрона, не подходит. Мощность генератора очень высокая, ток более 50 А. Если удастся найти такой стабилитрон в природе, то по габаритам он не будет уступать автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

Электрический ток может генерироваться в обмотке статора только при воздействии на нее постоянного магнитного поля.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать силовую цепь обмотки возбуждения. И максимальный ток потребления у нее не более 2,6 А. Стабилизировать гораздо проще.

Электромеханические устройства

Не используются уже несколько десятков лет, так как имеют существенные недостатки:

1. Небольшой ресурс.
2. Необходимость частого обслуживания.
3. Массивная конструкция.

Основные компоненты устройства:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь крепится хомутом к такому регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска) выполнены первые выпуски модели.

Процессы в контроллере при остановке двигателя

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердечник индуктора .
2. Ток также протекает через нормально замкнутые контакты и подается на клемму «Ш» контроллера.
3. Целью является обмотка возбуждения. Питание на него подается при включении зажигания.
4. Напряжение подается через контакт «I» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Пока сила намагничивания сердечника незначительна, контакты К1 замкнуты, по обмотке возбуждения ротора протекает ток. Его значение составляет около 2,6 ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, зажим, лампа в приборной панели, реле для управления зарядкой.

При запуске двигателя

Сразу после запуска двигателя происходят следующие процессы:

1. Намагничивание сердечника.
2. Усилие пружины преодолевается, и контактная группа К1 размыкается.
3. Включена первая ступень регулировки.
4. Электрический ток подается на дроссель и дополнительное сопротивление (R доп = 5,5 Ом).
5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
6. Контактная группа К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения либо подается, либо нет. При очень быстром вращении ротора в цепь его обмотки включается небольшое сопротивление — в результате напряжение поднимается максимум до 14,6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. В этом случае включается вторая ступень регулирования напряжения.

Особенности полупроводниковых структур

Все вышеперечисленные процессы могут быть применены к электронным контроллерам на основе полупроводников. Вот только функцию силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора.
