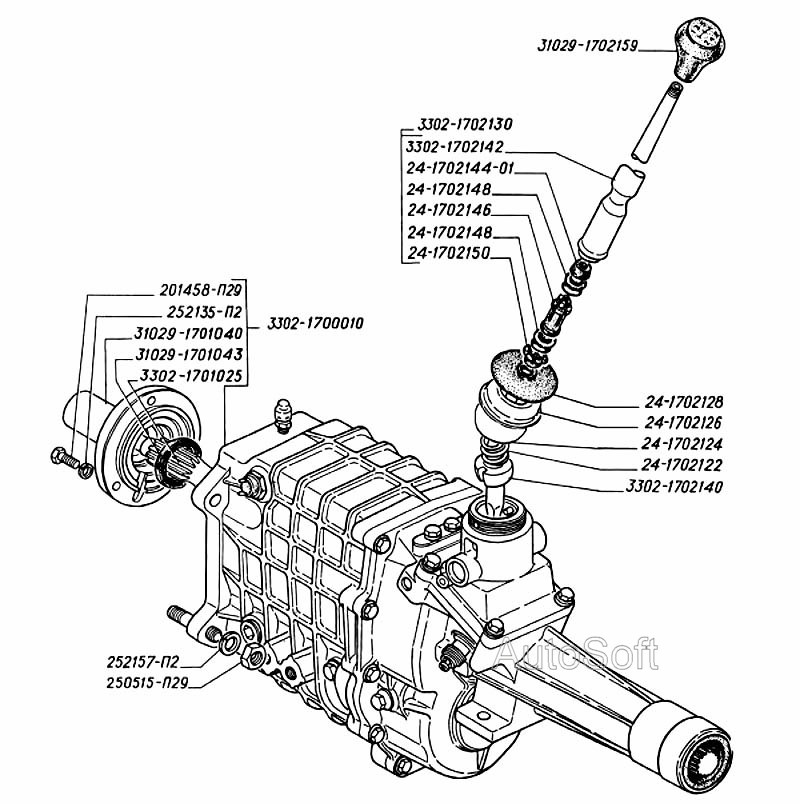

Особенности КПП ГАЗ 2705
На автомобилях «ГАЗель» устанавливается пятискоростная коробка передач. Масса (без заправки) — 32 кг
Наличие 5-й повышающей передачи обеспечивает в реальных условиях эксплуатации экономию 07—1,0 л топлива на 100 км пробега по сравнению с четырехскоростной коробкой передач, максимальную скорость 115 км/час, снижает обороты двигателя на высоких скоростях движения автомобиля, повышая его долговечность.
Картер коробки передач изготовлен из алюминиевого сплава и состоит из двух частей — переднего 49 и заднего 34 картеров по установочным втулкам, запрессованным в передний картер, и соединяются друг с другом десятью болтами.
Шестерня первичного вала, а также шестерни 1-й, 2-й, 3-й, 5-й передач и заднего хода, установленные на вторичном валу 19, находятся в постоянном зацеплении с шестернями блока шестерен 47, имеют косые зубья и вращаются на игольчатых подшипниках с пластмассовыми сепараторами.
Промежуточная шестерня заднего хода вращается на насыпных роликах диаметром 3 мм на оси, опоры которой располагаются в обоих картерах.
Все передачи снабжены синхронизаторами инерционного типа, зубчатые венцы которых соединяются с шестернями посредством мелких шлицев.
Синхронизаторы 3-й, 4-й, 5-й передач и заднего хода имеют зубчатые венцы, выполненные заодно с конусами.
Необходимое для безударного переключения передач выравнивание оборотов включаемой шестерни до оборотов вторичного вала достигается с помощью тормозного момента, возникающего за счет сил трения на наружной поверхности конуса зубчатого венца шестерни и внутренней конусной поверхности наружного (блокирующего) кольца 8 синхронизатора, соединенного через ступицы 11 и 22 со вторичным валом 19.
Картеры для обеспечения необходимой соосности опор валов и отверстий под штоки механизма переключения центрируются
Синхронизатор 1-й — 2-й передач — двухконусный, имеет увеличенный тормозной момент за счет дополнительной поверхности трения, образуемой наружной конической поверхностью связанного со ступицей внутреннего кольца 8 и внутренней конической поверхностью на среднем кольце 9 синхронизатора, соединенного тремя выступами (выступы входят в отверстия на зубчатом венце 10) с включаемой шестерней.
Следует отметить, что до 01.06.03 в коробку передач устанавливался одноконусный синхронизатор, унифицированный с синхронизаторами 3-й, 4-й, 5-й передач и заднего хода.
Включение передач производится соединением внутренних зубьев муфт 9 с наружными зубчатыми венцами синхронизаторов.
Боковые стороны зубьев муфт и венцов синхронизаторов скошены внутрь под углом 4° и при включенном положении образуют замок, препятствующий самовыключению передач.
Выступы на зубьях венцов синхронизаторов ограничивают перемещения муфт при включении передач.
Осевые силы от косых зубьев шестерен вторичного вала воспринимаются стопорными кольцами 17 и 44, упорной шайбой 32, буртом вторичного вала и расположенными в канавке на вторичном валу двумя упорными полукольцами, которые охватываются кольцом 14
Шариковые подшипники первичного и вторичного валов установлены на валах с помощью пружинных и стопорных колец и фиксируются в картерах посредством наружных стопорных колец.
Блок шестерен вращается на шариковых или конических подшипниках, установленных в глухих гнездах переднего и заднего картеров.
Преднатяг осуществляется постановкой при сборке регулировочных прокладок 50 в гнездо переднего картера.
Венцы шестерен постоянного зацепления 2-й, 3-й и 5-й передач блока шестерен посажены с натягом на промежуточный вал, на котором нарезаны длинные зубья, служащие одновременно венцами шестерен 1-й передачи и заднего хода блока шестерен.
Головка оси 36 промежуточной шестерни заднего хода установлена в постель заднего картера коробки передач и крепится в ней стопорным болтом.
Противоположный конец оси входит во втулку 41 фиксируется в ней разрезным упругим штифтом, втулка крепится к постели в переднем картере также стопорным болтом.
Механизм переключения содержит штоки, на которых крепятся вилки переключения передач и головки 29, в пазах которых располагается нижний конец рычага переключения.
Фиксация штоков во включенном и выключенном положении осуществляется посредством шариков 11 и пружин 15.
Блокировочное устройство, состоящее из двух стопорных плунжеров и стопорного пальца, предохраняет коробку от одновременного включения двух передач.
Кроме того, между головкой штока включения заднего хода и стенкой заднего картера располагается блокировочная втулка 16 с пружиной 15, которая делает невозможным случайное перемещение рычага переключения из положения включенной 5-й передачи в положение заднего хода.
Рычаг переключения передач снабжен демпферным устройством, устраняющим его дребезг при резонансе на больших оборотах двигателя, и располагается в специальном корпусе 18, крепящемся к заднему картеру сверху.
При помощи пружин и предохранителей нижняя головка рычага переключения в нейтральном положении всегда располагается в головке штока включения 3-й и 4-й передач.
Маслосливная пробка 46 имеет магнит, улавливающий содержащиеся в масле мелкие частички металла — продукты износа деталей коробки передач.
Пятискоростные коробки передач для легковых автомобилей «Волга» и автомобилей ГА3ель унифицированы по большинству деталей.
Коробка передач автомобилей ГА3ель отличается первичным валом (число зубьев 25 вместо 26), насадным венцом привода блока шестерен (36 зубьев вместо 35) и шестерней привода спидометра, более высоким корпусом рычага переключения и нижней частью рычага переключения передач.
Органы управления и приборы автомобиля ГАЗ-3309 и ГАЗ-3307
ГАЗ-3309 представляет собой среднетоннажное авто, которое отлично подходит для осуществления перевозок грузов на малые и дальние расстояния. Все благодаря его впечатляющим технико-эксплуатационным характеристикам, грузоподъемности. Данный автотранспорт комплектуется дизельной силовой установкой. Первые модели машины были доступны в 1990-х гг.
Сфера применения ГАЗ-3309
Внешний вид КПП ГАЗ 3309
Основная область применения ГАЗ-3309 – сельское хозяйство, строительство. Машина может отметь открытый кузов, куда можно засыпать щебень, зерно, перевозить промышленное оборудование, строительный мусор и т.д. Автотранспорт отличает надежная ходовая часть, благодаря чему оперативно происходит транспортировка. На большую нагрузку рассчитаны механизмы системы трансмиссии. Многие владельцы частных хозяйств смогли оценить надежность и практичность данных грузовиков.
Особенности КПП ГАЗ
КПП ГАЗ 3309 — это механический узел, состоящий из системы подвижных деталей для передачи крутящего момента от вала двигателя на колеса.
Представлен узел 5-ступенчатой коробкой передач с рычагом для переключения режима работы. Схема переключения расположена в кабине водителя, поэтому пользователь всегда имеет перед собой визуальное напоминание на панели приборов. Реализуется смена передач через систему валов и зубчатых передач, которые способны уменьшить или увеличить полученный крутящий момент.
Разобранная КПП Газ 3309
Поскольку почти весь узел состоит из подвижных деталей, для корректной работы механизмов необходимо масло. Техническая жидкость заливается в два картера коробки сцепления, время от времени ее нужно менять. Картеры выполнены из прочного сплава алюминия. Между собой элементы конструкции соединяются при помощи прокладки с болтовыми соединениями и коническими шайбами.
Особенности системы трансмиссии
Скоростная коробка передач ГАЗ-3309, имеет большой рабочий ресурс. Стандартно на машину установлена «механика», рассчитанная на 5 ступеней. При этом наличие инерционных синхронизаторов имеют все передачи, кроме первой и заднего хода.
Смена скоростных режимов осуществляется посредством рычага. Масса данного агрегата более 70 кг. Учитывая это, если требуется ее изъятие, стоит быть максимально аккуратным. Присутствующая коробка отбора мощности на ГАЗ-3309 может иметь механическое или пневматическое включение.
Схема КПП ГАЗ 3309
Шестерни КПП имеют косые зубья, за исключением шестеренок заднего хода. Основные механизмы картера – это первичный, вторичный валы на шариковых подшипниках. Это хорошо отображает схема данного рабочего механизма. Вилки включения зафиксированы болтами, шайбами.
Статья в тему: Виды противоугонных замков на коробку передач
Коробка передач на ГАЗ-3309 позволяет изменять скорость движения. Блокирующее устройство имеется в заднем картере. Здесь также присутствует штуцер. Чтобы в КПП не попала грязь, вода, производителем был установлен специальный уплотнитель.
Таким образом, эксплуатация ГАЗ-3309 способствует увеличению производительности строительных и сельскохозяйственных работ.
Комфортная управляемость обусловила спрос на автомобиль данного класса. Благодаря возвышенному дорожному просвету, отмечается хорошая проходимость машины. Присутствующая на грузовике КПП без потери рабочей мощности позволяет сменять скоростные режимы.
Нет в наличии:
| № | Код детали | Наименование | Количество на модель, шт. | |
| 2 | 3309-1701022 | Вал первичный с крышкой | 1 | Нет в наличии |
| 3 | 3309-1701048 | Вал промежуточный | 1 | Нет в наличии |
| 4 | 31029-1701098 | Пробка магнитная | 1 | Нет в наличии |
| 5 | 3309-1701100 | Вал вторичный коробки передач | 1 | Нет в наличии |
| 6 | 51-1701210-А | Манжета в сборе | 1 | Нет в наличии |
| 7 | 3309-1702027-10 | Вилка включения 4 и 5 передач | 1 | Нет в наличии |
| 8 | 3309-1702023 | Шток переключения 1-й передачи и заднего хода с головкой | ; | Нет в наличии |
| 9 | 3309-1702055 | Шток переключения 2-й и 3-й передач с головкой | ; | Нет в наличии |
| 10 | 3309-1702118 | Картер рычага переключения передач | 1 | Нет в наличии |
| 11 | 3309-3802029 | Штуцер гибкого вала привода спидометра | 1 | Нет в наличии |
| 13 | 3309-1702086 | Заглушка каналов предохранителя | 2 | Нет в наличии |
| 14 | 52-1702097 | Предохранитель включений первой и второй передач и заднего хода | 2 | Нет в наличии |
| 15 | 3309-1702098 | Пружина предохранителя 4и5 передач | 1 | Нет в наличии |
| 16 | 3309-1702100 | Пружина предохранителя 1 передачи и заднего хода | 1 | Нет в наличии |
| 18 | 290490-П29 | Болт М6-6gх12 | 1 | Нет в наличии |
| 19 | 293292-П29 | Шайба 8,5 | 1 | Нет в наличии |
| 20 | 296576-П29 | Пробка КГ1/2″ | 1 | Нет в наличии |
| 21 | 305453-П | Штифт 4,5х16,4 | 1 | Нет в наличии |
| 22 | 4301-1601300 | Шайба пружинная коническая | 11 | Нет в наличии |
| 23 | 4301-1601301 | Шайба 10х20 коническая | 22 | Нет в наличии |
| 24 | 3309-1701015-10 | Картер передний коробки передач | 1 | Нет в наличии |
| 25 | 3309-1701016-01 | Картер задний коробки передач | 1 | Нет в наличии |
| 26 | 3309-1701018 | Прокладка картеров | 1 | Нет в наличии |
| 27 | 4301-1701020 | Крышка люка картера | 1 | Нет в наличии |
| 28 | 4301-1701021 | Прокладка крышки люка | 1 | Нет в наличии |
| 29 | 3309-1701042 | Прокладка крышки первичного вала | 1 | Нет в наличии |
| 30 | 3309-1701062 | Прокладка регулировочная | 4 | Нет в наличии |
| 31 | 3309-1701063 | Прокладка регулировочная | 4 | Нет в наличии |
| 33 | 3309-1701080 | Шестерня промежуточная заднего хода | 1 | Нет в наличии |
| 34 | 3309-1701090 | Ось шестерни заднего хода | 1 | Нет в наличии |
| 35 | 4301-1701091 | Шайба упорная шестерни заднего хода | 2 | Нет в наличии |
| 36 | 3309-1701148 | Кольцо синхронизатора | 1 | Нет в наличии |
| 37 | 3309-1701167 | Штифт центрирующий картеров коробки передач | 2 | Нет в наличии |
| 38 | 3309-1701240-10 | Фланец вторичного вала | 1 | Нет в наличии |
| 39 | 53А-1701242 | Шайба фланца | 1 | Нет в наличии |
| 40 | 3309-1701244 | Заглушка картера | 1 | Нет в наличии |
| 41 | 52-1701247 | Гайка М22х1,5 | 1 | Нет в наличии |
| 42 | 4301-1701249 | Втулка установочная | 2 | Нет в наличии |
| 43 | 4301-1702017 | Гнездо пружины фиксатора | 3 | Нет в наличии |
| 44 | 3309-1702019 | Болт крепления вилок | 2 | Нет в наличии |
| 47 | 3309-1702028 | Сухарь вилок переключения передач | 6 | Нет в наличии |
| 48 | 3309-1702029 | Вилка включения 2-й и 3-й передач | 1 | Нет в наличии |
| 49 | 3309-1702060 | Шток переключения 4-й и 5-й передач | 1 | Нет в наличии |
| 50 | 3309-1702089 | Заглушка втулки фиксатора | 3 | Нет в наличии |
| 51 | 4301-1702106 | Пружина фиксатора | 3 | Нет в наличии |
| 52 | 3309-1702131 | Прокладка картера рычага | 1 | Нет в наличии |
| 54 | 21П-3716078-Б | Прокладка выключателя света заднего хода | 1 | Нет в наличии |
| 55 | 3309-3802033-10 | Шестерня привода спидометра ведущая | 1 | Нет в наличии |
| 56 | 3309-3802034-10 | Шестерня привода спидометра ведомая | 1 | Нет в наличии |
| 58 | 20-3802041 | Скоба | 1 | Нет в наличии |
| 60 | 7207А | Подшипник 7207А ГОСТ 27365-87 | 2 | Нет в наличии |
| 61 | 200263-П29 | Болт М8-6gх35 ОСТ 37. 001.122-96 | 4 | Нет в наличии |
| 62 | 200320-П29 | Болт М10-6gх55 ОСТ 37.001.122-96 | 10 | Нет в наличии |
| 64 | 201468-П29 | Болт М8-6gх50 ОСТ 37.001.123-96 | 4 | Нет в наличии |
| 66 | 260305-П29 | Заглушка 16 | 1 | Нет в наличии |
| 68 | 291782-П29 | Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96 | 6 | Нет в наличии |
| 69 | 291797-П29 | Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96 | 2 | Нет в наличии |
| 70 | 296870 | Шарик | 4 | Нет в наличии |
| 71 | 306203-П | Шарик Б11,112-200 | 3 | Нет в наличии |
| 72 | 3309-3802074 | Кольцо 022-026-25-2-2 | 1 | Нет в наличии |
| 75 | 64706 | Подшипник ГОСТ 520-89 | 1 | Нет в наличии |
| 75 | 64706Е | Подшипник роликовый радиальный без колец | 1 | Нет в наличии |
| 77 | 642247 | Выключатель света заднего хода | 1 | Нет в наличии |
| 77 | ЫШ3-609-016 | Выключатель света заднего хода (В14. 3710) | 1 | Нет в наличии |
| 78 | 642247 | Выключатель света заднего хода | 1 | Нет в наличии |
| 78 | ЫШ3-609-016 | Выключатель света заднего хода (В14.3710) | 1 | Нет в наличии |
| 80 | 64706 | Подшипник ГОСТ 520-89 | 1 | Нет в наличии |
| 80 | 64706Е | Подшипник роликовый радиальный без колец | 1 | Нет в наличии |
| 89 | 33104-1701132 | Шайба переднего подшипника вторичного вала | ; | Нет в наличии |
Не можете найти необходимую деталь из группы Коробка передач на ГАЗ-3309 (Евро 2)? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте Мы обязательно вам поможем!
Неисправности коробки передач
Как правило, ремонт КПП ГАЗ-3309 необходим в результате износа его комплектующих деталей.
Следует отметить основные признаки того, когда имеется поломка скоростной коробки:
- трудность переключения передач;
- самопроизвольная активизация скоростей;
- отмечается утечка трансмиссионного масла;
- рывки, посторонние шумы при смене скоростей.
При наличии перечисленных неполадок, целесообразно провести общую диагностику системы трансмиссии. В ряде случаев позволяет решить проблему работы КПП замена масла, изношенных комплектующих деталей. Утечка горючего нередко связана с тем, что потеряли свои свойства сальники. Появление излишнего шума может быть результатом того, что поломались зубья. Подбирать новые запчасти к коробке передач на ГАЗ-3309 следует основываясь на характеристике рабочей системе грузовика.
Если требуется замена горючего в МКПП, рекомендуется остановить свой выбор на ТАП-15в. Как правило, необходимость осуществления данной процедуры у владельцев ГАЗ-3309 возникает после 40000 км пробега.
Статья в тему: Как в МКПП Рено Дастер заменить масло?
Имеющаяся пробка сливного отверстия имеет магнит, необходимый для притяжения продуктов износа, которые могут присутствовать в масле.
Важно! При замене горючего магнит подлежит очистке. Повышенное содержание металлической стружки на данном элементе – это свидетельство того, что жидкость потеряла свои рабочие свойства. Масло подлежит обязательной замене.
Коробка переключения передач (КПП) ГАЗ-3309 5-ти ступ. дв. ММЗ Д-245.7 Евро-2 (ОАО ГАЗ)
Название: Коробка переключения передач (КПП) ГАЗ-3309 5-ти ступ. дв. ММЗ Д-245.7 Евро-2 (ОАО ГАЗ)
Артикул: 3309-1700010-20
Применяемость: ГАЗ-3309
Коробка переключения передач (КПП) ГАЗ-3309 – это один из важнейших узлов трансмиссии. Коробка ГАЗ-3309 получает крутящий момент от двигателя, перерабатывает его и передает на ведущие колеса. Коробка ГАЗ-3309 имеет достаточно простую конфигурацию, и отличатся своей простотой и надежность.
Коробка ГАЗ-3309 имеет пять ступеней передней передачи и одну заднюю. КПП ГАЗ-3309 состоит из двух литых алюминиевых корпусов и трех валов, первичный вал ГАЗ-3309, вторичный вал ГАЗ-3309 и промежуточный вал ГАЗ-3309.
При работающем двигателе почти вся эта система находится в постоянном движении.
Коробка передач ГАЗ-3309 – это надежный механизм, и в условиях, соответствующих норме эксплуатации данного автомобиля, ресурс кпп ГАЗ-3309 5 ступка 250 -300 тыс. км.
При не правильной эксплуатации и не своевременном обслуживании КПП ГАЗ-3309 может выйти из строя. В некоторых случаях ремонт может быть не целесообразным и встает вопрос купить коробку ГАЗ-3309. У нас вы можете купить КПП ГАЗ-3309 по низкой цене и с гарантией качества от завода производителя ГАЗ — 12 месяцев.
У нас представлен большой выбор автозапчастей и деталей такие как: Запчасти ГАЗ, Запчасти УАЗ, Запчасти ПАЗ, Запчасти ЗИЛ, с которыми Вы быстро и качественно сделаете ремонт своего автомобиля и вернёте его в рабочее состояние:
-horizontal__text» style=»text-align:center»>rong>Двигатели и комплектующие Двигатель Газель / Соболь (УМЗ 4216, ЗМЗ 405, 406, Cummins)
Двигатель УАЗ Патриот, Хантер (УМЗ, ЗМЗ)
Двигатель ГАЗ-53, ГАЗ 3307, ГАЗ 3309 ПАЗ (ЗМЗ, ММЗ, ЯМЗ)
Детали трансмиссии Коробки переключения передач (КПП) Газель, Соболь, УАЗ, ПАЗ, ЗИЛ; раздаточные коробки (РК) Газель, Соболь, ГАЗ 3308, УАЗ комплектующие к коробкам
Детали привода
Мост ГАЗ 53, ГАЗ 3309, Валдай
Мост Газель, Соболь, Мост УАЗ , редуктор Газель, УАЗ, ГАЗ 53, карданные валы
Вы всегда можете заказать у нас оригинальные заводские запчасти, так и аналоговые (кооперативной сборки).
Мы работаем с проверенными поставщиками, и поэтому гарантируем надежность и высокое качество нашей продукции. Так как мы работаем напрямую от производителей, на всю нашу продукцию установлена конкурентоспособная цена, а для оптовых покупателей действуют выгодные условия и скидки.
Телефон:
8
WhatsApp:
+7
Email:
[email protected]
Внутреннее устройство коробки передач
Устройство КПП размещено в металлическом защитном корпусе. Корпус можно снять, скрутив несколько креплений по периметру узла согласно руководству пользователя.
Схема устройства коробки передач Газели
При использовании рычага производится подключение одного из валов в рабочую систему, в то время как другие от нее отключены.
Невозможно одновременно выбрать несколько скоростных режимов из-за систем блокировки и регулировки. Передачи не «слетают» просто так, пока один из элементов блок-системы не сломается. Крутящий момент от двигателя поступает на первичный вал передачи, затем передается на вторичный вал, а оттуда на задний мост газ 3309.
Названия элементов конструкции КПП Газели 3309
