Регулировка ручника на ВАЗ- 2110: фото и видео
Рано или поздно, все когда-то изнашивается и приходит в негодность. Это касается и системы стояночного тормоза ВАЗ-2110. Однако, если есть возможность отрегулировать и дальше безопасно пользоваться ручником, мы делаем это. Сегодня разберёмся в том, когда необходима регулировка ручного тормоза ВАЗ-2110 и как её выполнить своими руками за несколько минут.
Содержание
- 1 Диагностика и проверка ручника на ВАЗ-2110
- 1.1 Нормы и условия
- 2 Регулировка ручного тормоза
- 3 Видео про восстановление ручного тормоза в ВАЗ-2110
Диагностика и проверка ручника на ВАЗ-2110
Регулировка ручного тормоза десятки по регламенту проводится раз в 30 тысяч км пробега.
Тем не менее, бывают ситуации, когда регулировкой ситуацию уже не спасти.
В тех случаях, когда трос ручника растянут до предела или когда изношены задние колодки, тормозной барабан, регулировка не даст никаких результатов.

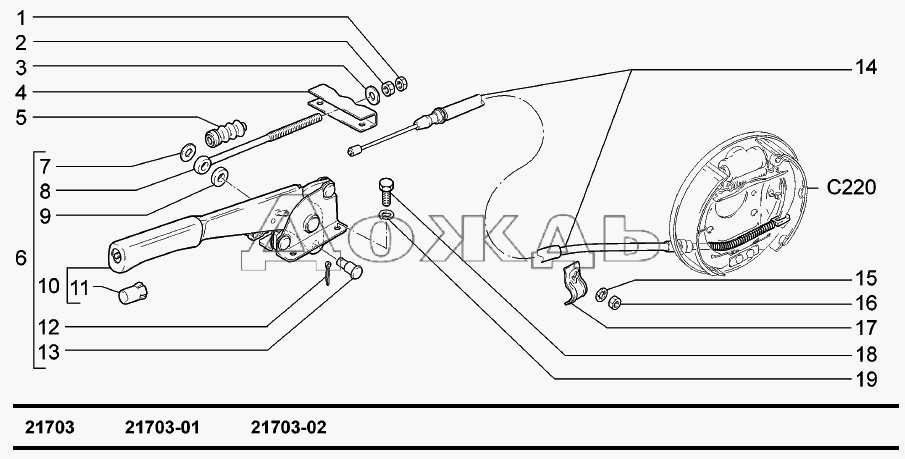

Устройство стояночной тормозной системы автомобиля ВАЗ-2110.
Нормы и условия
Завод говорит, что в нормальных условиях эксплуатации рычаг ручного тормоза должен издать 2-4 щелчка до полной блокировки задних колес.
Проверить это просто — находим уклон примерно в 20-25%, затягиваем ручник до упора (должно быть не более 7-8 щелчков), ставим машину на нейтралку. Если автомобиль с нормальной нагрузкой хорошо держится на уклоне, система вполне исправна, можно продолжать эксплуатацию. В противном случае, необходима регулировка.
Исключение составляют те случаи, когда трос ручника порван, закис в кожухах или растянут. Тогда для начала покупаем новый трос, а после его замены и диагностики состояния тормозных барабанов и задних колодок, будем проводить регулировку.
Регулировка ручного тормоза
Регулировка необходима также в тех случаях, когда ручник срабатывает раньше, чем рычаг издаст второй щелчок.
Это говорит о том, что при полной нагрузке задние тормозные механизмы будут притормаживать колеса, барабаны перегреваться, расход топлива расти, а колодки интенсивно изнашиваться. Для регулировки нам будет необходимо достать два ключа на 13, плоскогубцы и на всякий случай найти проникающую смазку типа WD-40.
Она понадобится, чтобы сорвать приржавевшую, возможно, регулировочную или контрящую гайки. Далее работа проводится в таком порядке:
- Устанавливаем автомобиль на эстакаду или смотровую яму, поскольку при вывешенных колёсах точно отрегулировать ручник у нас не получится.
Если ямы поблизости нет, можно загнать автомобиль на такую мини эстакаду.
- До упора опускаем рычаг стояночного тормоза, предварительно несколько раз подняв его полностью вверх.
Опускаем рычаг до упора.
- Спускаемся под автомобиль и тщательно очищаем механизм натяжителя от пыли и грязи. Если нужно, обрабатываем резьбу штока троса ручника аэрозольной смазкой.
В арке за глушителем находим регулировочный узел и очищаем его от грязи.
- Ослабляем контргайку ключом на 13, удерживая вторым ключом гайку для регулировки.
1 – контргайка, 2 – регулировочная гайка, 3 – тяга, 4 – уравнитель.
- С помощью регулировочной гайки натягиваем трос до тех пор, пока трос не натянется.
Если гайки идут тяжело, брызгаем ещё смазки.
- Проверяем натяжение троса полным рабочим ходом рычага ручника: он должен подниматься выше четвёртого щелчка.
Идём в салон, тянем рычаг и считаем щелчки.
- Если все нормально, затягиваем контргайку на штоке троса, удерживая регулировочную гайку вторым ключом.
- Опускаем рычаг тормоза до упора и проверяем вращение колес — они должны вращаться свободно, колодки не должны в это время касаться барабанов.
Если во время регулировки у нас не получилось сократить количество щелчков до четырёх — смело меняем трос ручника или же проверяем состояние тормозных колодок и барабанов. Удачной всем работы и крепких тормозов!
Видео про восстановление ручного тормоза в ВАЗ-2110
Стояночный тормоз, устройство и механизм ручного тормоза
С момента времени Х, когда заурчал двигателем первый, пока экспериментальный, прототип автомобиля, конструкторская мысль непрестанно двигалась вперед, воплощаясь в металле, пластмассе или в пластинках кремния. Шла черепашьим шагом, летела, как птица, но только вперед, придавая нашим любимцам такой привычный и узнаваемый вид.
Герой сегодняшней статьи, стояночный тормоз, так же претерпел ряд кардинальных изменений, приобрел «интеллект», а сложностью конструкции превосходит станки с ЧПУ, собиравшие автомобили в середине 70-х годов двадцатого столетия.
Содержание
- Сколько в автомобиле тормозных систем
- Тюнинг гидравлической системы
- Электромеханический стояночный тормоз
- Общие рекомендации при использовании стояночного тормоза
Сколько в автомобиле тормозных систем
Три. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:
Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:
- Механический привод
- Гидравлический
- Электрический
- Пневматический
Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.
Запасная — выполняет функции рабочей, при ее полном или частичном отказе. Конструктивно может представлять собой автономный узел или быть частью основной системы. Использует механизмы рабочей системы.

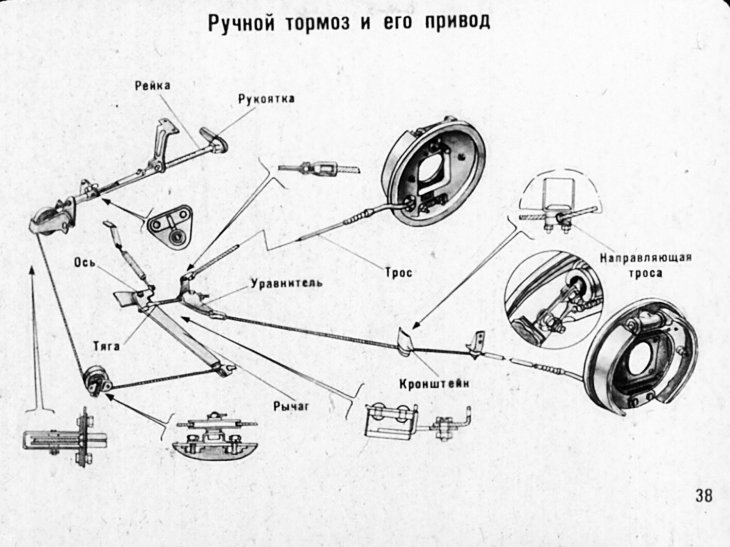

Как это работаетПринцип работы стояночного тормоза легче всего пояснить на примере системы с механическим приводом.

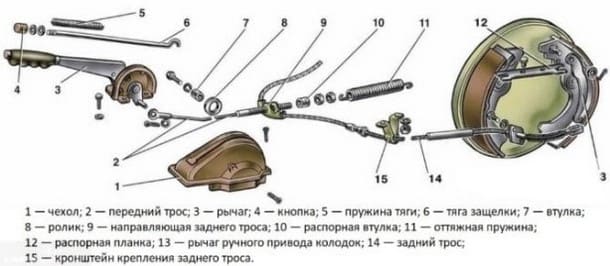

Механический ручной тормоз представляет собой систему из управляющего рычага, посредством тяг и системы тросов связанного с фрикционными механизмами колес.
Рычаг ручного тормоза, оснащенный храповым колесом для фиксации в рабочем положении, передает усилие на систему из одного, двух или трех тросов, соединенных с тормозным механизмом задних колес транспортного средства. Наибольшей популярностью пользуется схема с использованием трех тросов, одного центрального и двух боковых. Для обеспечения равного усилия на тормозных механизмах правого и левого колеса, центральный трос соединен с боковыми через специальную деталь сложной формы, так называемый уравнитель.
Элементы стояночного тормоза соединены с тросами посредством регулируемых наконечников. Такая схема позволяет производить подстройку системы без трудоемкой замены основных элементов привода.
Рычаги фрикционных механизмов, связанные с тросами, разводят тормозные колодки, прижимая их к поверхности барабана. Разблокировать стояночный тормоз, или снять автомобиль с ручника, можно опустив рычаг механического привода. Возвратное устройство вернет колодки в первоначальное положение и освободит тормозной барабан.
Просмотр небольшого видеоролика позволит яснее понять принцип работы стояночного тормоза.
Историческая справка. Барабанные тормоза были изобретены французским инженером Луи Рено в 1902 году. До 1930-х годов использовалась схема, в которой колодки разводились при помощи системы рычагов, позднее стали использовать небольшие по размеру тормозные цилиндры.
Устройство барабанного тормоза подразумевает быстрый износ колодок, и до изобретения в 1950-х годах саморегулирующегося механизма, система требовала постоянной подстройки. С 1970-ого года на передние колеса легковых автомобилей устанавливают дисковые тормоза. На задние – как правило, барабанные, поскольку стояночный тормоз наиболее эффективно работает именно с этим видом фрикционных механизмов.
Тюнинг гидравлической системы
Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля.
Простая схема включает в себя:
- главный тормозной цилиндр;
- расширительный бачок;
- регулятор давления;
- два тормозных контура, для передних и задних колес транспорта.
При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов.
Разблокировка при снятии давления выполняется при помощи возвратного механизма.
Схема работы гидравлического ручника станет яснее после просмотра следующего видео.
Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.
По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.
Внешний вид ручного гидравлического тормоза.
Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.
Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.
Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.
Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.
Электромеханический стояночный тормоз
Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему.
Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.
При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.
Электронный привод стояночного тормоза. Схема исполнительной части.
Электромеханический стояночный тормоз включает в себя:
- входные датчики;
- электронный блок управления.
Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.
При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.
При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.
Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.
Общие рекомендации при использовании стояночного тормоза
Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину.
Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.
Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.
