Топливная рампа системы впрыска автомобилей ВАЗ 2108, 2109
Топливная рампа (рампа форсунок) является элементом системы питания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099.

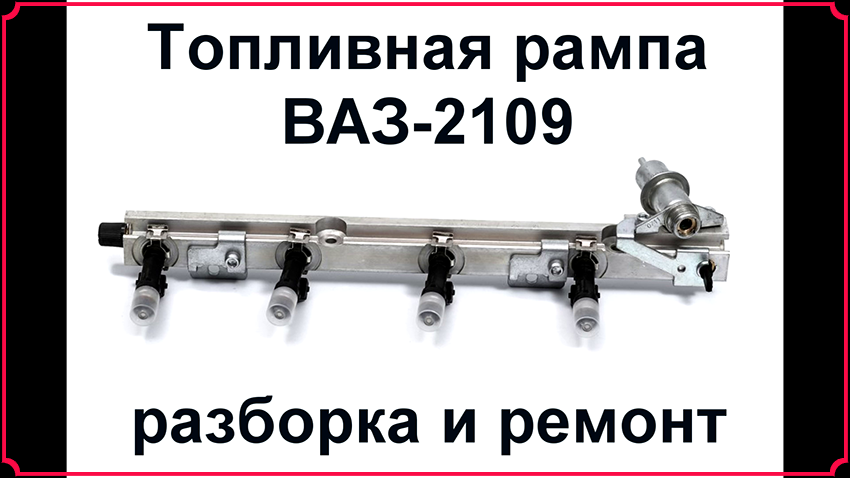

Топливная рампа ВАЗ 21083, 21093, 21099 инжектор
1. Назначение топливной рампы.
Топливная рампа инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 предназначена для удержания форсунок и подачи к ним топлива.
2. Расположение на двигателе.
Топливная рампа на инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 расположена на его впускном коллекторе, к которому крепится двумя болтами под шестигранный ключ на «5».
3. Устройство топливной рампы.
На автомобилях ВАЗ 21083, 21093, 21099 топливная рампа представляет собой полую рейку. С одного торца к ней подходит трубка подачи топлива из бензобака (гайка на «24»), с другого находится штуцер контроля давления топлива в топливоподающей системе. Помимо этого на ней крепится регулятор давления топлива и четыре форсунки.
Крепление форсунок производится через резиновые уплотнительные кольца и стопорную пружинную скобу.
4. Принцип действия топливной рампы.
Бензонасос нагнетает топливо в топливную рампу (порядка 2,8 – 3,2-х атмосфер). Давление в ней регулируется закрепленным на ней регулятором давления (лишнее топливо стравливается в назад бензобак через «обратную» магистраль). По команде с блока управления форсунки впрыскивают топливо из топливной рампы в цилиндры двигателя.
5. Неисправности топливной рампы.
К неисправностям топливной рампы можно отнести механическое ее повреждение и потерю герметичности ее соединений (с форсунками, топливной трубкой, на штуцере контроля давления). Выявляются неисправности в ходе визуального осмотра (деформация, подтекание топлива).
— Нет давления в топливной рампе, признаки и причины неисправности
6. Применяемость топливной рампы в системах впрыска ВАЗ 21083, 21093, 21099.
В системах впрыска топлива инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 с контроллерами GM ISFI, Январь 4.
1, Январь 5.1, BOSH M1.5.4, BOSH M1.5.4N, BOSH MP7.0H, VS 5.1 применяются топливные рампы 2111-1144010-01 (производства GM), отечественные — 2111-1144010, 2111-1144010-02, 2111-1144010-03, 2111-1144010-04.
Примечания и дополнения
— Подробную схему системы подачи топлива (системы питания) инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099 (нормы ЕВРО-2) можно посмотреть на странице «Схема системы питания инжекторного двигателя автомобилей ВАЗ 2108i, 2109i, 21099i».
