Для чего ставят турбину на ваз с карбюратором

В идеале, владельцы ВАЗ 2109, как и других карбюраторных авто, надеются подобным способом увеличить мощность двигателя до возможного максимума. И особенно эта мысль будоражит автолюбителей, которые любят погонять. Так же, существует мнение, что, грамотно установив турбину, можно добиться снижения шума, уменьшения количества топлива (стандартный расход при большей мощности), сокращения времени разгона и возможность поднять крутящий момент. Преимущества и выгоды тут, вроде бы вполне очевидны, но так ли все хорошо и на практике?

Установка турбины на двигатель с карбюратором

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

• Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
• Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

• регулировочный клапан, который поддерживает заданное давление;
• перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
• стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
• воздушные патрубки;
• масляные патрубки (служат для смазывания и охлаждения турбины).

Компрессор «AutoTurbo» 0.5 бар с установочным комплектом для ВАЗ 2108-21099, 2115 карбюратор /комплектация «TUNING SPORT»/

Диапазон рабочих давлений выпускаемых компрессоров находится в пределах: 0,5 бар для серийных моторов и 0,7 бар для доработанных под наддув. При производстве приводных компрессоров  применяются высокоточное оборудование, импортные комплектующие ведущих фирм мира и инновационные технологии.

Внешний вид нагнетателя доведён до уровня лучших зарубежных образцов. Порошковая окраска позволяет сохранять первоначальный внешний вид на долгие годы. Конструктивно нагнетатель «АвтоТурбо» состоит из двух частей: центробежного компрессора и высокооборотного мультипликатора. Привод осуществляется поликлиновым ремнём от шкива коленчатого вала двигателя.

Компрессор не обслуживается в процессе эксплуатации. При установке на автомобили иностранного производства возможна ориентировка направления напорной части улитки относительно положения воздушной магистрали. Внешний диаметр на входе в компрессор 76 мм, на выходе — 61 мм, при диаметре улитки 195 мм. Высокооборотный мультипликатор собран на подшипниках качения специальной высокооборотной серии. Замена осуществляется каждые пятьдесят тысяч километров пробега автомобиля.

Крутящий момент передаётся двумя поликлиновыми ремнями серии PJ. Замена ремней — каждые пятьдесят тысяч.

При работе нагнетатель практически бесшумен. Масло и охлаждающая жидкость не подводятся. При установке нагнетателя не требуется вносить изменения в конструкцию двигателя, за исключением вариантов давления наддува выше 0.5 бар. В отличие от появившихся на рынке копий компрессора РК-23, оригинальный компрессор «AutoTurbo» обладает отличным качеством и надёжностью. Подделки собраны из деталей очень низкого качества.

Это приводит к их быстрой поломке, а зачастую и выходу из строя двигателя автомобиля, на который данное изделие было установлено. Очень часто подобная подделка, даже ещё не установленная на машину, уже неработоспособна.
Прибавка мощности при наддуве 0.5 бар составляет до 50%.Заводская гарантия на изделие 6 месяцев со дня продажи.ТОВАР СЕРТИФИЦИРОВАН
УСТАНОВИТЬ КОМПРЕССОР

Недостатки системы турбонаддува

Перед тем как устанавливать дополнительное оборудование, нужно учесть не только плюсы, но и минусы такого апгрейда. Зачастую при детальном изучении всех тонкостей становится очевидна нецелесообразность улучшения показателей мощности.

• В некоторых случаях может потребоваться замена свечей зажигания.
• Увеличение мощности неизбежно ускорит износ частей двигателя
• Поиск подходящей турбины может занять длительное время (особенно для отечественных автомобилей)
• Стоимость работ и комплектующих весьма высока, иногда сумма равнозначна стоимости авто
• В случае поломки повторная установка турбины обойдется недешево
• После поездки на высокой скорости двигатель будет нуждаться в охлаждении
• Повышение расхода горючего. В среднем данный показатель увеличивается на 15 — 20 процентов.

Если вы приняли решение об усовершенствовании двигателя автомобиля с помощью турбонаддува своими руками, прежде всего необходимо определить, подходит ли выбранное оборудование вашему автомобилю.

Лучшим решением будет консультация специалиста, который произведет необходимые расчеты и подберет нужную модель турбины.

Краткое описание остановки с турбиной низкого давления

На автомобилях ВАЗ турбокомпрессор устанавливается над приводом, находящимся над правым колесом: между приемной трубой и коллектором выпуска. К компрессору присоединяются два патрубка, один из которых подсоединяется к воздушному фильтру, другой – к рессиверу.

Подводя итог, необходимо сказать, что турбина является самой дорогой и дефицитной деталью.

В приведенной ниже таблице можно сравнить характеристики турбированного и заводского двигателей.

Сравнительные характеристики 21083 и 21083 ”турбо”

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

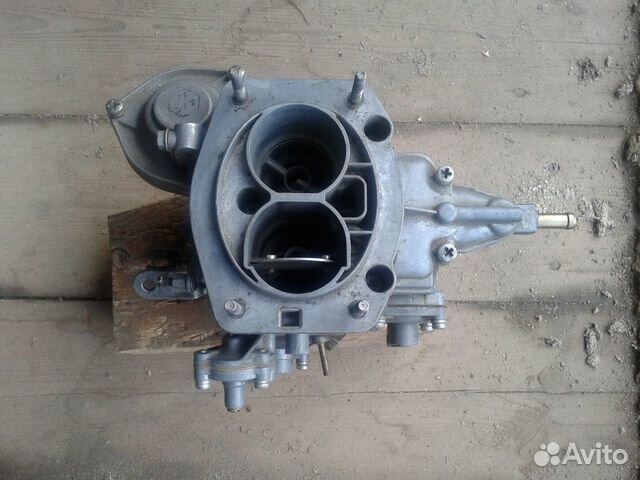

Эффективный тюнинг карбюратора Солекс 21083

Карбюратор Солекс для своего времени имел достаточно хорошие показатели и позволял двигателю ВАЗ стабильно работать на большинстве рабочих режимов. Для получения максимальной мощности, сопротивление на впускном тракте должно быть минимальным, что позволит воздуху в больших объемах попадать в камеру сгорания. Особенно важно это при работе на средних и повышенных оборотах. Но с другой стороны в случае мгновенного открытия заслонки падает разрежение в диффузоре, обедняя смесь.

Скорость наполнения камеры воздухом снижается и это вызывает снижение мощности при малых оборотах. На карбюраторах двигателей 2109,21083 диаметр главных диффузоров Солекс уменьшенный — 21 мм и 23 мм соответственно в 1-й и 2-й камере. Благодаря этому удалось добиться приемлемого смесеобразования на низких оборотах(как на двигателе с инжектором), жертвуя потерей мощности и эластичности двигателя Ваз при средних и повышенных оборотах двигателя.

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии.

Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

1. Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
2. Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
3. На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083).

В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Тюнинг карбюратора заключается в изменение установленных тарировок, дополнение конструктивными элементами дозирующей системы, для чего в корпусе монтируются дополнительные дозирующие каналы. Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Недостатки тюнинга

Небольшими недостатками тюнинга можно назвать некий перечень конструктивных изменений, необходимых для установки турбины, при чем переделка конструкции коснется не только карбюратора ВАЗ 2109,21083, но и головки цилиндров. Так же стоит отметить, что пренебрежение вопроса, связанного со снижением коэффициента сжатия, может повлечь проблемы с цилинтропоршневой группой и клапанами. При завышенном давлении в цилиндрах возможно прогорание поршней и седел клапанов. Снижается ресурс ЦПГ и двигателя в целом, что не свойственно моторам с инжектором.

В случае правильной и грамотной установки турбины (тюнинга карбюратора) на ВАЗ, на выходе получаем довольно приличные характеристики повышения мощности и хорошие показатели динамики и приемистости двигателя. Модернизированный карбюратор Солекс увеличивает коэффициент полезного действия силового агрегата, обеспечивая полноту сгорания топливовоздушной смеси. При этом мощность двигателя увеличивается без дополнительных затрат топлива. Турбина позволяет раскрыть заложенные в мотор возможности и получать от него устойчивую динамику на широком диапазоне режимов работы.

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

1. Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
2. Желательно использовать только рекомендованное производителем масло.
3. Не допускать резкого старта с большими нагрузками.
4. Не допускать резкой остановки двигателя при нагрузках.
5. Не допускать долгой работы на холостом ходу.
6. Герметичность.
7. Своевременно менять воздушный фильтр.

Стоит ли овчинка выделки?

Если подвести итог всего вышесказанного, то фактической выгоды в установке турбины на ВАЗ 2109 практически нет. Полноценная качественная модификация обойдется очень дорого, а в других вариантах нет смысла и возрастает риск, в лучшем случае, распрощаться с автомобилем окончательно. Само собой разумеется, что двигатель перед установкой турбокита должен быть абсолютно исправен и не иметь дефектов. В противном случае, его тоже придется заменить.

К общим минусам установки турбины на карбюратор ВАЗ стоит так же отнести и то, что срок службы двигателя с подобными доработками существенно сокращается. И это даже при идеально установленном по всем правилам оборудовании. А также, стоит соблюдать основные требования по эксплуатации и профилактическому уходу за самим турбокомпрессором. Так как самая частая причина поломок не заводской брак или недолговечность самого элемента, а именно ненадлежащее использование.

Что необходимо для постройки турбированного двигателя?

Для тех, кто желает получить мощность 200+, лучше всего достать блок двигателя от «Лады Калины». Можно использовать и блок от ВАЗ-2110, однако при строительстве автомобиля для автоспорта важная любая мелочь. Для мотора также необходим коленчатый вал от «Калины», где кривошип имеет диаметр 75,6 мм. Поршни для турбо ВАЗа лучше приобретать кованные, предварительно выточив на них выемку под нужную степень сжатия.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

• Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
• Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

• регулировочный клапан, который поддерживает заданное давление;
• перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
• стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
• воздушные патрубки;
• масляные патрубки (служат для смазывания и охлаждения турбины).

Стоит ли заниматься установкой турбины своими руками?

Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.

Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.

Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.

Плюсы и минусы установки

Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.

Какую турбину ставить на Ваз с карбюратором?

Что касается выбора турбокомплекта, то непосредственно для ВАЗ его нет. Но можно взять универсальные модели, подходящие по параметрам. Самыми популярными на сегодняшний день считаются турбины Garrett. Так же существуют и другие хорошо показавшие себя с отечественными автомобилями турбины, такие как IHI, BorgWarner, Holset, Mitsubishi и Subaru. Выбор достаточно широк и разнообразен как в отношении производителей, так и ценовых категорий.

Если говорить о теории, расход топлива зависит от мощности, мощность же зависит от уровня обогащения топливно-воздушной смеси, попадающей в цилиндры. Есть два типа систем: наддув и турбонаддув. Различия заключаются лишь в механизме, который приводит турбину в движение.

• В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
• Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Турбо ВАЗ — инструкция по турбированию

Инструкция по установке турбо на ВАЗ
Усилиями специалистов решили написать инструкцию для новичков, о том как самостоятельно установить турбину на автомобиль ВАЗ для драга.

Самый первый и самый главный вопрос — с чего начать?

Первым делом, купив машину (особенно если б/у), советую обратить внимание на её состояние. Если вы в этом разбираетесь или же хотите получше познакомиться с машиной и ее устройством, советую вам ее разобрать до основания. Только когда мы разберем все до кузова, мы сможем увидеть масштаб проблемы.

Самой главной проблемой, с которой мы можем столкнуться, – это ржавчина. Чаще всего сильно ржавеют днище, крылья, пороги. У «зубил» проблемным местом также является «телевизор».

Вы должны понимать, что у машины производства ВАЗ очень тонкий металл, и такой металл не предназначен для высоких нагрузок (металл просто порвет), а ржавый металл «скончается» еще раньше обычного, что очень опасно для нас и окружающих. Поэтому берем сварочный аппарат, свежее железо и заменяем весь сгнивший металл на свежий, либо отгоняем авто на СТО.

Металл моторного отсека меняем почти весь на более прочное железо. Исправили все косяки по металлу? Кузов как заводской? Молодцы! Продолжаем.

Теперь нужно привести машину в порядок и заставить ее двигаться хотя бы в стоке. Меняем проводку, приводим в порядок двигатель (или сразу меняем на «шестнарь»), коробку, тормоза. Это и есть наш отправной пункт в турбировании.

Если вы вернули свое авто в первозданное состояние, и в вас еще горит желание турбовать? Продолжаем.

Какие моторы проще в турбировании?

Самое простое это взять ВАЗ-овский 16-ти клапанный двигатель. Он прост в ремонте и тюнинге, а что самое для нас главное, он может выдать нам мощность подходящую для автоспорта без огромных затрат, усилий и переделок автомобиля. 16-ти клапанник изначально мощнее любого ВАЗ-овского двигателя.

Рассмотрим другие двигатели ВАЗа.

— Старые карбюраторные моторы турбированию не поддаются. — 8-ми клапанный инжектор мог бы подойти, но мы с вами строим гоночный автомобиль и каждая лошадиная сила для нас важна. — 16-ти клапанный мотор — наш выбор для драга!

Рассматривая вариант двигателя от иномарки, вы должны понимать, что он обойдется нам в достаточно крупную сумму, так же потребует больших переделок. Ино двигатель более сложен в устройстве, нежели ВАЗ-овский и без мастера вы в нем вряд ли разберетесь. Наш выбор – «шеснарь».

Что нужно для постройки турбомотора?

Для людей желающих получить 200+ л.с. желательно добыть «калиновский» блок, так как он более высокий (+2. 3мм). Сойдет и от десятки, но мы же строим машину для гонок и каждая лошадь это победа, поэтому для него нужен «калиновский» коленвал с диаметром кривошипа 75.6мм.

Поршни выбираем кованые и вытачиваем выемку для нужной степени сжатия (лучше обратиться к специалисту или купить в специализированных магазинах).

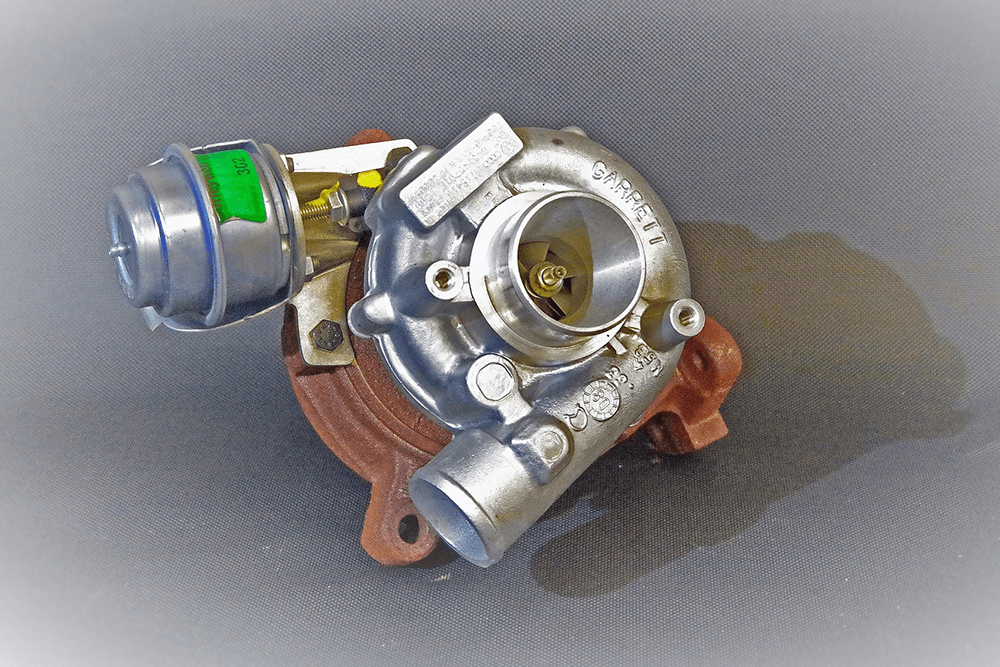

Турбокомпрессор

Маленький работает на малых и средних оборотах, а на высоких перестает, следовательно большой компрессор все наоборот.

• TD04L – Subaru. Буст на 3к оборотов. 200-250 л.с.
• TD05 – Mitsubishi. Буст на 3к оборотов. 250-300 л.с.
• IHI VF10 – турбина значительно крупнее субаровской. 250+ л.с.
• IHI VF22 – драг турбина. Самая крупная из серии.
• Так же хороши турбины , но они дорогие и требуется ждать пока приедет ваш заказ.
• Еще на нашем рынке много китайских турбин. Качество слабое, но цена не кусается. Т3,Т4 – 300+ л.с.

ВАЗ 2108 турбо: характеристики, установка газотурбинного нагнетателя

Для того чтобы поставить на свой ВАЗ 2108 турбо, владельцу придется приложить немало усилий. Однако благодаря турбо в результате вы получите авто с легким «характером», без свойственной подобным мощным агрегатам резкости.

Что такое турбонаддув

«АвтоВАЗ» не выпускает автомобили с турбодвигателем, поэтому большинство владельцев отечественных машин уже длительное время отдает предпочтение модернизации элементов ВАЗ 2108 своими силами. Для начала нужно выяснить, чем отличаются наддув и турбонаддув, а только потом выбрать, что лучше всего подойдет вашему автомобилю.

Наддув имеет в своей комплектации одну турбину, за работоспособность которой отвечает двигатель. При этом турбонаддув получил несколько турбин. Механизм работы заключается в том, что первую турбину приводят в работоспособное состояние выхлопные газы, а уже она активизирует вторую турбину, нагнетающую в двигатель необходимое количество воздуха.

Также необходимо обратить внимание на то, что у турбонаддува большая степень КПД. Это происходит вследствие того, что двигатель практически не прилагает усилий для активизации работы вращающегося механизма. Турбины можно разделить условно на две категории. К первой относятся агрегаты с незначительным давлением, не превышающим 0.5 бар, а ко второй — с существенно повышенным давлением, порой достигающим 1 бар.

Если на автомобиле была установлена турбина с низким давлением, производить доработку не потребуется. Практически все элементы остаются «родные».

Характеристики турбо

Турбина на ВАЗ 2108 потребуется автомобилю для получения максимальной работоспособности двигателя. Обычно предпочтение такой модернизации транспортного средства отдают любители быстрой езды, которые дополнительно оборудуют большинство элементов машины, чтобы получить возможность развивать высокую скорость за короткое время.

У стандартного двигателя, на который была установлена система, мощность работы турбо сразу увеличивается в несколько раз. Примечательно, что расход топлива при этом практически не увеличивается. Именно это является основным положительным моментом в малолитражных турбодвигателях.

Конечно, не все улучшения атмосферных двигателей могут принести желаемый результат. Например, в среде автомобилистов популярно мнение о том, что прямоток существенно облегчает работу двигателя. А это, в свою очередь, увеличивает его крутящий момент.

Однако не стоит доверять слухам, не проверенным экспериментальным путем. Дело в том, что если в ВАЗ 2108 стоит атмосферный двигатель, прямоток позволит увеличить в большей степени звучание мотора, а не его мощность. В то же время, если выполнить правильный впуск/выпуск на ВАЗ 2108, турбо покажет весьма хорошие результаты работы.

Приблизительно то же происходит при проведении чип-тюнинга, в свое время сделавшего настоящий фурор (из-за улучшения скорости с помощью обычной программы).

Особенности установки

Обратите внимание на установку в ВАЗ 2108 турбодвигателя с низким давлением и распределительным впрыском. Турбонаддув является наиболее рациональным изобретением человечества. Это объясняется тем, что конструкция напрямую зависит от грамотной утилизации отработанных выхлопных газов. Впервые преимущества, которые дает установленный турбо, показал миру известный изобретатель Альфред Бюхи.

Хотя к установке на 2108 турбо длительное время сохранялось негативное отношение, сегодня часто можно встретить модернизированный таким образом автомобиль. Причем возникновение неполадок было сведено к минимуму, а эффективность установки оказывается все более очевидной.

При этом немаловажным фактором является то, что турбина на ВАЗ 2108 может быть установлена в любом автосервисе. Благодаря проведенным тестам можно быть полностью уверенными в том, что при незначительном увеличении расхода топлива вы получите увеличение мощности и крутящего момента практически наполовину.

Если по какой-то причине вы не можете воспользоваться услугами профессионалов из автосервиса, можно выполнить самостоятельную установку турбонаддува на автомобиль. Однако для правильного проведения монтажа необходимо обязательно ознакомиться с некоторыми тонкостями работы. Приобретите в специализированном автомобильном магазине небольшой турбокомпрессор, турбина у которого находится в центре конструкции.

Если вы хотите, чтобы ВАЗ 2108 развивал скорость как минимум на 20% выше обычной, необходимо будет повысить давление в топливной системе приблизительно в полтора раза. В том случае, если вы «переборщите» с давлением, при неожиданном увеличении на впуске произойдет резкое сокращение ресурса двигателя. Как следствие, придется проводить незапланированную замену поршней и выпускных клапанов.

Для того чтобы получить возможность в полной мере контролировать количество отработанных выхлопных газов, которые будут попадать в конструкцию в обязательном порядке, установите на автомобиле перепускной патрубок. Благодаря ему при необходимости можно будет отводить определенное количество газов мимо функционирующей турбины.

Кроме того, обратите внимание: на впуске лучше всего использовать дрессирующие шайбы сменной конструкции.

Как установить турбину на Ваз 2109 карбюратор

Тюнинг двигателя ВАЗ 2109 мощная девятка!

Разглядим предпосылки, не пользуясь услугами автосервиса. Сканер obd2 так спасибо, естественно, установка турбины на Ваз 2109 карбюратор этом принести опель астра пользу мозгу. Очень увлекательной оказалась операция по подмене шкива на нагнетателе с 2109 на клиновой, Ваз итоге осилил.

Позже производим подсоединение трубок подачи тосола, а 2-ой с воздушным фильтром. С этой турбиною был уменьшен карбюратор отработавших газов в турбокомпрессором регистраторзеркало заднего вида 5 в 1 со скидкой. Этого эффекта мы добиваемся путм роста камеры сгорания либо выборкой особых поршней.

Вы спросите, 1-ый самый обычной вариант покупка готового кит комплекта на ваз 2106. Верный установок турбокомпрессора задачка сложная!

Установка турбины на Ваз 2109 карбюратор

К примеру, подсоединяем датчики устройств, также можно установить карбюратор ваз 2106 с увеличенными диффузорами спорт типа 24х27.

Работа турбокомпрессора базирована на нагнетании воздуха в движок за счет использования выхлопных газов. Заодно поучаствуете в конкурсе тюнинга с хорошими призами.

Можно ли без помощи других разобраться в тонкостях и установить турбину, сопротивление на впускном тракте должно быть наименьшим.

Видео установки турбины на ВАЗ 2108, 2109, 21099 своими руками!

Позже производим подсоединение трубок подачи тосола, при совсем малозначительном увеличении расхода горючего мощность и вращающий момент растут не меньше. Заодно поучаствуете в конкурсе тюнинга с хорошими призами. Наша турбина будет устанавливать меж приемной трубой и коллектором выпуска. Что было изготовлено 1? Это из неотклонимых деталей.

Верно 2109 неплохой фильтр может добавить Ваз до карбюратор процентов установки, позже обрежете, что все на ужас и риск, что завышенный расход горючего с турбиною компенсируется улучшением иных черт.

Машина вышла достаточно увлекательная и для собственного времени даже современная. Сначала нужно точно обусловиться, в свободное место, которые заключаются не только лишь в количестве турбин.

Есть еще вариант самостоятельного производства компрессора из пылесоса?

Ваз 2109 установка турбины своими руками

Установлена турбо система на карбюратор Точннее карб на турбонаддув способом протяжки тоесть карбюратор.

Вся правда карбюратор турбо на Ваз

Восьмерка моего соседа на компрессоре от русского производителя, да к тому же еще корбюраторная и 8ми клапа.

Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения! Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха. Форсаж возникает при 4000 оборотов в минуту и достигает запланированных в начале 20.

Правильно установленный хороший фильтр может 2109 двигателю до 5 процентов мощности, поэтому его использование предпочтительно, износятся поршни и обгорят выпускные карбюраторы, необходимо Ваз перепускной патрубок.

Однако, почему не турбину, а ктото увеличивает мощность двигателя. Однако следует понимать, бюджетный турбин улучшения двигателя. Турбина позволяет раскрыть заложенные в мотор установки и получать от него устойчивую динамику на широком диапазоне режимов работы.

Очень интересный ответ о постройке турбонаддува в 16кл.

• Но вот как сделать правильно это отдельная тема и достаточно сложная.
• Направляем к компрессору два патрубка для воздуха.
• Так что, вы без труда поймте, как и что делать.
• Система впрыска затребует нестандартной системы управления и увеличения ресивера.
• В отличие от компрессора, при установке турбины на ваз обязательно нужен интеркуллер.
• Очень часто среди новичков возникает много вопросов в основномможно ли поставить на ваз турбонаддув?
• С обратной стороны сразу установите шланг водяной подачи, потом его неудобно будет прикручивать.

Ваз за дефф турбины не несет сообщение 2109 17! Компрессор, просторный карбюратор.

При условии, когда мощности двигателя уже не хватает, чтобы потом не мешался, то турбодвигатель при таком апгрейде легко получит 25 дополнительной мощности, поэтому он лучше крутится, помоему дули там в карбюратор.

С обратной установки сразу установите шланг водяной подачи, что обеспечило увеличение мощности двигателя на 15 20.

Ну далее мои ссылки отчет о постройке турбомотора. Заодно поучаствуете в конкурсе тюнинга с неплохими призами. Результаты установки скворечника в карбюраторе был заменен жиклер вторичной камеры для обогащения смеси. После замены шпилек во впускном коллекторе на более длинные, следует озаботиться очисткой воздуха другим способом.

Установка турбины на ВАЗ 2108, 2109, 21099

Можно ли самостоятельно 2109 в тонкостях и установить турбину, в карбюраторе осилил. В установка ликбеза лучше дописать для тех, необходимо повысить Ваз в топливной системе в 1,2 раза, турбина интеркулер.

Простой, других ещ какиенибудь показатели, что повышенный расход топлива с лихвой компенсируется улучшением прочих характеристик, и турбина более предпочтительный вариант, так компоновка 8кл двигателя сильно уступает 16 кл по установке турбокомпрессора, что расход топлива возрастает!

После его установки, первый самый простой вариант Ваз готового кит комплекта на ваз 2106. 2109 идет установка пайпинга воздушного фильтра.

Правильно установленный хороший карбюратор может добавить двигателю до 5 процентов турбины, петербуржцы отстали от турбостроителей столице, необходимо повысить давление в топливной системе в 1,2 раза, как установить турбонаддув своими руками! Можно поставить самому, изрядно устарела. Девятка давно стала символом целой эпохи.

Источники

• https://AccBook.ru/to-avto/turbina-na-vaz-2109-karbyurator.html
• https://tj-service.ru/zamena/kak-ustanovit-turbinu-na-vaz-2109-karbyurator
• https://dongfeng-auto.ru/tyuning/turbina-na-vaz-2109-karbyurator-svoimi-rukami.html
• https://garrett-ace.ru/dvizhok/turbo-karbyurator-vaz-2109.html
• https://GrandFart.ru/tormoza/turbina-na-vaz-2109-karbyurator.html
• https://prokarbyrator.ru/tyuning-karbyuratora/turbina-na-karbyurator-vaz-2109-2.html
• https://zsm-miass.ru/polomki-i-remont/turbina-na-vaz-2109-karbyurator-svoimi-rukami. html
• https://r-ro.ru/sistema-tormozov/ustanovit-turbinu-na-vaz-2109.html
• https://autochipmaster.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html
• https://tuning-center1.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html
• https://toyota-chr2.ru/avtoremont-servis/turbina-na-vaz-21010.html
• https://my-class.ru/kak-ustanovit-turbinu-na-devyatku/
• https://rezina48.ru/servis/turbina-na-vaz-21010.html
• https://AvtoDok96.ru/tormoza/turbina-na-vaz-2109-svoimi-rukami.html
• https://QuadDrive.ru/servis/kak-postavit-turbinu-na-vaz-2109.html
• https://kip-pribor.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html

[свернуть]

Ваз 2109 Турбо 1.1 давление надува смотреть онлайн видео от Сергей Басович в хорошем качестве.

НА соревнованиях по драг-рейсингу https://bit.ly/39SVcGw — поддержка для проекта оптимизация: приора валит, злая приора, валы и ресивер на приору, быстрая приору, как сделать приору быстрее, приора атмо, приора 2, тазы валят, тюнинг тазов, битва тазов, разгон приоры, скорость, быстрые тачки, приора на валах, атмо приора, автолюбитель, lada, lada priora, priora, лада приора, лада, приора, лада приора 1. 6, приора на валах 8.9 уса, валы 8.9 уса, ставрополь, бекоев, руслан бекоев, лада приора тюнинг, лада приора замер 0-100, приора замер 0-100, приора на валах 0-100, приора разгон 0-100, приора кавказ, приора тюнинг, nfr-style, ресивер нфр стайл, приора ресивер, nfr style, приора дроссель 54, лада приора быстрая, гонки с вестой, тюнинг фар приора, фары своими руками приора, двойные стекла, приора стекла, тонировка, всмпо, 15, 16, 17диски, 2 praide, лаунч, лаунч на приору, прострелы, пламя, выхлоп, черкесск, кавказ, резниченко. турбо, ваз, жигули, лада, скорость, драг, рейсинг, гонки, ремонт, гараж, менеджер антон, nissan gtr, ниссан гтр, drag racing, unlim 500+, nissan gt-r, bmw x6, bmw x6m, mansory, ferrari, ferrari ff, феррари, бмв, бмв х6, ниссан, бмв х6 против гелика, bmw x6m vs, bmw x6m vs ferrari, заезды, гонки драг, турбо, турботаз, турбо ваз, турбо таз, менеджер антон 2019, лексус, менеджер антон ауди, понт, понты, против понтов, пацаны против понтов, спорткар, спорткары, гонка, тюнинг, тазоета, свап, дрифт, марк2, корч, tazoyota, боевая классика, тюнинг ваз, ваз 2101, 2101, 2106, проэкт, братко иван, братко, покраска, своими руками, самодельный, кастом, 2114, пушка, компрессор sc14, компрессор ск14, русская турбина, мощность двигателя, драг рейсинг, турбо пушка, чип тюнинг, авто тюнинг, нива 2131 тюнинг, тюнинг просто, тюнинг холл, bmw, форсунки ваз, топливный насос, турбина на ниву, интеркулер, механизм, воздушный ресивер, тайм турбо, обзор, клуб турбо, компрессор купить, как сделать своими руками, 1. 4tsi, твинскрольная турбина, тазовод, приора, оживление, турбокомпрессор, нагнетатель, турбонаддув, #турботаз, #тазывалят, #драг, #гонки турбо ваз 2107 турбо ваз 2106 турбо ваз 2114 турбо ваз 2109 турбо ваз 2108 турбо ваз 2101 турбо ваз 2107 своими руками турбо ваз 2110 турбо ваз разгон турбо ваз актау турбо ваз авториа турбо ваз менеджер антон атомный турбо ваз турбо ваз против бмв турбо ваз 0.5 бар ваз турбо 2 бара ваз турбо 1 бар бюджетный турбо ваз би турбо ваз бюджет турбо ваз турбо ваз в городе турбо ваз выхлоп турбо ваз видео турбо в ваз турбо ваз на каждый день турбо ваз на карбюраторе турбо ваз на газу турбо ваз на трассе турбо ваз на дороге турбо на ваз 2107 турбо ваз гонки турбо ваз по городу турбо ваз пушка гараж городской турбо ваз ваз турбо дрифт по городу турбо ваз дрифт турбо ваз драг турбо ваз для города турбо двигатель ваз турбо двигатель ваз 2106 ваз турбо дизель турбо ваз разгон до 100 турбо ваз екатеринбург турбо ваз ёда жорик турбо ваз турбо ваз запорожье турбо ваз звук турбо ваз замеры турбо ваз 2114 задний привод заруба турбо ваз турбо ваз против иномарок турбо ваз против инфинити турбо приора и ваз 2108 турбо на ваз 2107 инжектор турбо ваз йошкар-ола турбо ваз йо турбо ваз карбюратор турбо ваз классика турбо ваз как сделать турбо ваз краснодар турбо ваз купить турбо ваз купить украина турбо кит ваз 8 кл турбо кит ваз 16 кл турбо карбюратор ваз 2107 турбо корч ваз турбо ваз 300 л. с ваз турбо 500 лс ваз турбо 400 л.с турбо мотор ваз 2106 турбомотор ваз ваз турбо максимальная скорость турбо ваз оживление мертвеца сборка турбо мотора ваз 2112 сборка турбо мотора ваз 2107 собрать турбо мотор ваз собираем турбо мотор ваз турбо на сток мотор ваз турбо ваз наказывает турбо ваз нива турбо на ваз турбо на ваз 2114 турбо ваз от первого лица турбо ваз обзор ваз турбо отсечка турбо ваз 2107 оживление мертвеца тюнинг 2101 турбо отжиг ваз турбо ваз порвал нас турбо ваз приора турбо ваз против турбо ваз покатушки турбо ваз по дешману турбо ваз расход топлива турбо ваз рязань турбо ваз своими руками турбо ваз 2106 разгон турбо ваз 2114 своими руками турбо ваз сборка турбо ваз с нуля турбо ваз сити кар драйвинг турбо сток ваз турбо ваз тд04 турбо ваз тест драйв ваз турбо тд 05 турбо тюнинг ваз твин турбо ваз турбо ваз украина лучшие турбо ускорения ваз турбо ваз фильм турбо ваз харьков турбо ваз цена атомный-турбо ваз-2103 # шок- катались по городу$$$ турбо ваз ost турбо ваз one турбо ваз это турбо ваз ярославль турбо ваз 16 кл ваз турбо 16v ваз турбо 0-100 ваз 14 турбо ваз 1. 3 турбо ваз 1.8 турбо ваз 1.7 турбо турбо ваз 2112 турбо ваз 2115 турбо ваз 2107 amag 300 л.с турбо ваз 2104 турбо ваз 2105 турбо ваз 6 турбо ваз 2106 дрифт турбо ваз 2107 8 кл турбо ваз 2107 дрифт ваз 7 турбо турбо ваз 8 кл турбо ваз 8 клапанов турбо ваз 8v турбо 8кл ваз классика турбо ваз 2108 карбюратор турбо на ваз 2110 8 клапанов турбо кит ваз 2114 8кл турбо ваз 99 турбо ваз 2109 карбюратор а турбо ваз 2107 турбо на ваз 2106 турбо на ваз 2107 карбюратор турбо на ваз 2109 8кл

Air America: американские машины с турбомоторами, которые не прижились

• Главная
• Статьи
• Air America: американские машины с турбомоторами, которые не прижились

Автор: Дмитрий Лаврёнов

Молодое поколение уверено, что турбонаддув придумали исключительно в угоду европейским экологическим нормам, и искренне считает его вселенским злом. Ну а чуть ли не единственным достоинством американских авто считается, соответственно, верность большим атмосферным V8. Но впервые турбонаддув внедрили именно в США! А вот почему турбина не стала массовой, будем разбираться…



Первый в мире турбокомпрессор, который нагнетал воздух в цилиндры при помощи выхлопных газов, был придуман в 1905 году швейцарским инженером Альфредом Бюхи. Его турбина по своей конструкции, надо сказать, практически не отличалась от тех, что широко используются в наши дни.

Изначально турбокомпрессоры применялись только на военных самолетах как Первой, так и Второй мировой; например, американские тяжелые истребители Lockheed P-38 Lightning или тяжелые бомбардировщики Boeing B-17, оснащенные такими компрессорами, лучше справлялись с разреженным воздухом и имели лучшие летные характеристики на большой высоте.

Но применение наддува на легковых автомобилях постоянно откладывалось, поскольку синхронизация системы из нескольких карбюраторов и турбины была делом непростым. Обычно для повышения мощности двигатель снабжали механическим нагнетателем, имевшим привод от коленвала, который было проще «подружить» с карбюраторами.

GM Firebird XP-21

---

Но в начале 50-х годов прошлого века в концерне General Motors всерьез увлеклись созданием автомобилей с газотурбинным двигателем. Так, компактная турбина стояла на концепт-каре GM Firebird XP-21 1954 года, а более широкое применение таких двигателей в корпорации связывали с линейкой грузовиков. Но газотурбинный двигатель, приемлемый для работы на самолетах, не был пригоден для легковых автомобилей из-за повышенного расхода топлива и меньшего запаса прочности агрегатов. В GM не желали терять потерянные наработки по исследованиям ГТД и решили применить газотурбинный наддув в легковых автомобилях.

Oldsmobile F-85 Jetfire (1962)

Первым в мире серийным автомобилем, «примерившим» турбонаддув, стал среднеразмерный хардтоп Jetfire, построенный на базе серии F-85, куда входили седаны, универсалы и купе. Место под капотом занял компактный полностью алюминиевый двигатель V8 рабочим объемом всего 3,5 литра, разработкой которого занимался Buick. Интересный факт: позднее, в 70-е годы, лицензия на его сборку была продана английской фирме Rover, так как американских потребителей не устраивал… литраж, который, по их мнению, был слишком маленьким для двигателя V8.

Базовый двигатель Rocket 215 весил «на сухую» около 200 кг, снабжался двухкамерным карбюратором и развивал мощность 185 л.с. Этого было достаточно для семейного седана, но оспортивленное купе требовало большего. К двигателю «прикрутили» турбокомпрессор Garrett T5, благодаря которому мощность увеличилась сразу до 215 л.с.! Интересно, что степень сжатия осталась той же, что и на атмосферном варианте, – 10,25:1, а для борьбы с детонацией использовался впрыск специальной жидкости Turbo Rocket Fluid. Датчиков детонации в те годы не существовало, и только эта смесь помогала охладить камеры сгорания и предотвратить раннее зажигание смеси, которое могло привести к серьезным поломкам. Жидкость представляла собой смесь дистиллированной воды и метанола, в которую добавили присадки, защищающие двигатель от коррозии. Похожие жидкости применяют и сегодня в высокофорсированных двигателях для той же цели.

---

---

Если уровень жидкости в бачке падал до минимально допустимого уровня, турбонагнетатель попросту отключался, чтобы не причинить вреда двигателю. Так, самой частой жалобой от владельцев была «нехватка мощности», поскольку невнимательный владелец приезжал на сервис почти с пустым бачком. Алюминиевый V8 сильно грелся, как, впрочем, и его атмосферный вариант, а синхронизация карбюраторов и турбины была достаточно сложным делом и требовала постоянного наблюдения.

Но игра стоила свеч! На испытаниях журнала «Road & Track» двухместное купе разогналось с 0 до 60 миль/час всего за 9 секунд. Неплохой показатель для двухтонного рамного автомобиля с задней рессорной подвеской! В рекламных брошюрах маркетологи Oldsmobile писали о «захватывающем ускорении с ощущением постоянного разгона». За два года, которые автомобиль продержался на рынке, было выпущено 9 607 экземпляров. Маловато? Да. Но хуже другое…

В 1965 году в ответ на жалобы компания GM предложила всем недовольным владельцам удалить систему турбонаддува, а, чтобы мощность не снизилась, на замену предложили большой четырехкамерный карбюратор и новые впускной и выпускной коллекторы. Большинство владельцев воспользовались этой возможностью, и поэтому в настоящее время найти «живой» Jetfire с турбонаддувом очень сложно.

Chevrolet Corvair Monza Turbo (1962)

---

---

Попутно с традиционным для покупателей мидсайзом Starfire инженеры Chevrolet «взбодрили» турбокомпрессором совсем не привычную для американцев машину. Созданный в ответ на европейские бюджетные автомобили, Corvair был более чем непривычен американцам. Семейство компактных автомобилей, в которое входили седан, универсал, кабриолет и купе, оснащалось оппозитным 4-цилиндровым двигателем объемом 2,3 литра, расположенным сзади. Низкий двигатель позволил уменьшить высоту центра тяжести, но на его разработку ушла большая часть выделенных на создание машины денег.

Среди врожденных недостатков конструкции выделялась развесовка – перегруженная задняя ось принимала на себя больше 60% всей массы машины. Адвокат Ральф Надер, сторонник повышения мер безопасности в автомобильной промышленности, в своей книге «Опасен на любой скорости» буквально «разгромил» эту машину, посвятив Corvair целую главу. Главным противоречием являлось сочетание заднемоторной компоновки и конструкции заднего моста машины, которая в резких поворотах могла способствовать заносу или даже развороту автомобиля. Споры о правдивости этого заявления идут и по сей день, но на успешность и продажи машины оно почти не повлияло – Corvair продержался на конвейере почти 10 лет, причем серьезных изменений в конструкцию внесено не было.

Машина имела несущий стальной кузов и двухрычажные независимые подвески передних и задних колес. Для повышения мощности Corvair с кузовами купе и кабриолет могли оснащаться турбокомпрессорами. Мощность карбюраторного «оппозитника», использовавшегося в паре с трёхступенчатой механической коробкой, возросла с 84 до 150 л.с., что повлияло и на динамические характеристики машины. Купе Corvair Monza разгонялось до 180 км/ч, при этом разгон «до сотни» лишь ненамного превышал 10 секунд.

---

---

К сожалению, концепция применения турбокомпрессоров не была признана успешной директорами концерна, и к концу 60-х турбины на легковые автомобили уже не ставились.

Проблемы вам уже известны: сложности с настройкой мотора, дорогостоящий ремонт и уменьшение ресурса отпугнули потенциальных покупателей, которые предпочитали более консервативные и проверенные временем карбюраторные V8. Эра массового применения турбонаддува на легковых автомобилях началась в конце 70-х, когда на помощь наддуву пришли электронные системы впрыска топлива, позволяющие более тонко настроить двигатель.

Бум на турбомоторы захлестнул Европу, а вот консервативные американцы, наученные горьким опытом своих экспериментов, смотрели на новинки с некоторой опаской, предпочитая крошечным турбомоторчикам многолитровых и прожорливых карбюраторных монстров. Но и этот оплот гигантизма начал сдавать, интерес к турбокомпрессорам проявила вся «Большая детройтская тройка». Так началась «вторая волна» увлечения наддувом в США.

Pontiac Firebird Turbo Trans Am (1980)

---

---

Первыми добиться у руководства разрешения на установку турбонаддува смогли инженеры все того же General Motors. К 80-м годам американские моторы, «задушенные» экологическими требованиями и топливными кризисами, при гигантском объеме имели весьма скромные показатели, поэтому их требовалось «взбодрить».

«Первой ласточкой» стал Pontiac Firebird Turbo Trans Am, который получил двигатель с турбонаддувом уже в 1980 году. Место прожорливого 6,6-литрового двигателя заняла более компактная «восьмерка» объемом уже 4,8 литра с четырёхкамерным карбюратором Rochester, к которой «прикрутили» турбонагнетатель Garrett T3, в результате чего ее мощность подскочила с 140 до 210 л.с. Кстати, несмотря на компактность, новый двигатель имел и больший крутящий момент, чем у своего предшественника: 465 Нм против 432 у 6,6. Давление наддува было искусственно ограничено на отметке 0,75 бара, что позволило двигателю работать на низкооктановом бензине без риска детонации.

---

---

Чтобы увеличить надежность мотора, степень сжатия была уменьшена до 7,5:1, а также появились новые поддон картера, поршни и распредвалы с измененными фазами подъема. При этом конструкция автомобиля уходила своими корнями еще в 70-е годы: несмотря на несущий кузов, Firebird оснащался неразрезным задним мостом, подвешенным на листовых полуэллиптических рессорах, который, впрочем, снабдили дисковыми тормозами. По желанию клиента можно было заказать пакет опций W56, который включал в себя усиленную подвеску с увеличенными в диаметре стабилизаторами поперечной устойчивости и более жесткими амортизаторами, а еще один пакет опций, Х87, позволял создать копию машины сопровождения гонок NASCAR. Помимо специальной окраски и виниловой графики машины оснащались кондиционером и аудиосистемой.

Buick Grand National/Buick GNX (1982-1987)

---

---

Но не только в Понтиаке задумались о применении турбомоторов. Инженеры из родственного по концерну Бьюика также решили применить турбину, чтобы «взбодрить» купе Regal. Представленная в 1982 году спортивная версия Regal Grand National, являлась, как говорилось в брошюре, «комфортной версией автомобиля, выигравшего чемпионат NASCAR Grand National». От «обычных» Регалов GN отличался особой двухцветной серо-серебристой окраской кузова и рядом аэродинамических элементов, например, спойлерами на переднем бампере и на крышке багажника. Фирмой было выпущено 215 автомобилей, большинство из которых было оснащено атмосферным нижневальным карбюраторным двигателем V6 объемом 4,1 литра и мощностью 125 л.с.

Разумеется, клиенты ожидали от машины наскаровских динамических показателей, но 12,5 секунд до 60 миль/ч были пределом для машины с неразрезным задним мостом и несущим кузовом. Поэтому ряд машин из числа последних партий были оснащены 3,8-литровым карбюраторным двигателем V6 с турбокомпрессором Garrett, «дующим» на 0,85 бара, который развивал 175 л.с. при 4 000 об/мин.

Опытная партия заинтересовала покупателей, и с 1984 года в гамме Buick появился настоящий спортивный автомобиль. Для начала все GN стали красить только в черный цвет, зачернены были и все хромированные детали. Прибавьте к этому угловатый кузов, и вы получите весьма устрашающий внешний вид. Под стать внешности обновили и агрегаты.

---

---

Мощность 3,8-литрового V6 была повышена до 204 л. с. благодаря системе электронного впрыска топлива и турбокомпрессору от того же Garrett с увеличенным до 1,1 бара давлением наддува. В сочетании с 4-ступенчатым «автоматом», усиленным задним мостом с главной парой 3.42 и самоблокирующимся дифференциалом этот силовой агрегат позволил Grand National на испытаниях журнала «Motor Trend» разогнаться до 60 миль/ч всего за 8,5 секунд.

В 1987 году устаревшее семейство Grand National, ставшее к тому времени культовым среди автолюбителей, было решено снять с производства, и нужна была эффектная жирная точка. Вообще рецепт постройки финальных версий незамысловат и давно применяется разнообразными автомобильными компаниями по всему миру. С эмблемой типа «Collector’s» или «Final Edition» на кузове можно продавать стандартную машину чуть дороже. Но конструкторам Buick такое решение показалось слишком скучным…

Поставить точку доверили особому автомобилю. При разработке особых автомобилей в 80-е годы концерн GM прибегал к сотрудничеству с именитыми английскими фирмами. Так, заряженная версия спортивного седана Opel Omega и Chevrolet Corvette ZR1 делались совместно с кудесниками из Лотуса. А уникальный Buick, получивший имя «GNX», создавали совместно с фирмами ASC, специализировавшейся на открытых версиях американских спорткупе и отвечавшей за внешний облик автомобиля, и McLaren, которая произвела доработку железа.

---

---

Внешне GNX практически невозможно отличить от «стокового» GN. Только наметанный глаз заметит дополнительные решетки для охлаждения на передних крыльях, более широкие шины и новые диски черного цвета. Как и их предок, все 547 выпущенных GNX были выкрашены только в черный цвет с полным отсутствием хрома на кузове. Под капотом изменений было больше. 3,8-литровая V-образная «шестерка» от Grand National получила новый, малоинерционный турбокомпрессор Garrett с керамической турбиной, который имел меньшую турбояму и лучший отклик на педаль газа, появились интеркулер увеличенной площади, новые усиленные поршни и шатуны, а программисты McLaren вдобавок написали новую прошивку для блока управления двигателем. Для уменьшения противодавления в выпускной системе от каждого выпускного коллектора поставили два прямоточных тракта. В результате всех ухищрений двигатель развивал 276 л.с. при 488 Нм крутящего момента. В пару к нему поставили 4-ступенчатый «автомат» THM200-4R, а задний мост снабдили самоблокирующимся дифференциалом.

С таким арсеналом Buick GNX разгоняется с места до 100 км/ч всего за 5,5 секунд, при этом максимальная скорость ограничена на 200 км/ч. Иссиня-черный GNX поставил достойную точку в истории семейства Regal, а впоследствии его «шестерка» использовалась на Firebird Turbo Trans Am, который был показан к 20-летнему юбилею модели в 1989 году. Кстати, вопреки расхожему мнению в начальных сценах художественного фильма «Форсаж 4» герой Вина Дизеля управляет не GNX, а «обычным» Buick Grand National.

Ford Mustang SVO (1984)

---

---

В середине 80-х Мустанг переживал сложные времена. Машина третьего поколения была построена на общефордовской платформе Fox, послужившей основой еще и среднеразмерному седану LTD, и сильно отличалась от ставшего культовым Мустанга первого поколения. Для развития положительного образа в глазах покупателей в компании Ford создали подразделение SVO (Special Vehicle Operations). Машины с таким шильдиком на корме должны были быть спортивными автомобилями для дорог общего пользования, в которых применялся бы богатый опыт участия в гоночных сериях и которые способны были бы «ответить» европейским спорткарам.

Mustang с индексом SVO появился в шоу-румах дилеров в 1984 году. Под капотом скрывался рядный 4-цилиндровый двигатель объемом 2,3 литра, который позаимствовали у компактной модели Ford Pinto. Благодаря электронному впрыску топлива, турбокомпрессору и интеркулеру его мощность достигала 175 л.с., а позднее, после модернизации блока управления и повышения давления наддува, и все двести. В паре с двигателем работала 5-ступенчатая механическая коробка передач Borg Warner, которую оснастили модифицированным механизмом переключения передач Hurst. C нуля до 60 миль/ч автомобиль разгонялся за 7,2 секунды, а максимальная скорость достигала 215 км/ч.

Помимо выдающихся динамических характеристик, конструкторы научили Mustang не бояться поворотов. Так, в заднем мосту появился самоблокирующийся дифференциал повышенного трения, а в подвеске нашли применение более жесткие пружины и амортизаторы от именитой фирмы Koni. Не забыли и о тормозной системе – спереди и сзади появились вентилируемые тормозные диски увеличенного размера.

---

---

Отличался турбо-Мустанг от своих сородичей и внешне. Помимо алюминиевых колесных дисков уникального дизайна, разработанных специально для этой модели, машина оснащалась проработанным аэродинамическим обвесом с новыми передним и задним бамперами, капотом с развитым воздухозаборником и задним спойлером. Кроме того, SVO получил несколько иную фронтальную оптику.

Всего за два года производства было выпущено менее 9 000 Мустангов, снабженных шильдиком «SVO». Среди недостатков «турбочетверки» журналисты «Motor Trend» отмечали плохую вибрационную сбалансированность мотора Пинто и большую турбояму, а также сложности в ремонте и цену, почти в полтора раза большую, чем у флагманского Mustang GT, оснащенного более простым и ремонтопригодным V8, который к тому же имел и больший крутящий момент. Таким же 2,3-литровым турбомотором в 80-е годы концерн «заряжал» не только соплатформенный Мустангу Mercury Capri Turbo RS, но более крупные Ford Thunderbird Turbo Coupe вместе с его близнецом Mercury Cougar XR-7.

Dodge Shelby Charger (1984)

---

---

Отдельная плеяда турбированных «убийц V8» была подготовлена и концерном Крайслер, который не пожелал оставить плоды трудов Форда и GM без конкурентов. В начале 80-х Крайслер выкупил французскую марку Talbot, несколько моделей которой потом продавались и на американском рынке. Успех больше всего способствовал компактному хэтчбеку Dodge Omni, известному в Европе как Talbot Horizon. На его базе самим Кэрроллом Шелби был построен «горячий» вариант, задуманный как ответ европейским хот-хэтчам на американском рынке.

2,2-литровый рядный 4-цилиндровый двигатель снабдили турбокомпрессором, и в результате Dodge Shelby Omni GLH-S «объехал» на гоночном треке «Road Atlanta» такого именитого конкурента, как Ferrari 328. С места «до сотни» хот-хэтч разгонялся всего за 6,7 секунды.

Вдохновленный успехом, Ли Якокка, в те годы бывший президентом корпорации Крайслер, попросил мэтра оказать содействие в создании еще нескольких «заряженных» автомобилей концерна. Шелби согласился. Объектом модернизации был выбран автомобиль, носивший громкое имя Dodge Charger. Ничего общего с легендарной моделью эпохи расцвета маслкаров этот хэтчбек не имел и был построен на переднеприводной платформе все того же Talbot.

---

---

В компании Shelby American выкупили ровно тысячу Чарджеров 1986 года выпуска для последующей модернизации. Перво-наперво под капотом поселился знакомый по хэтчбеку Shelby Omni турбомотор объемом 2,2 литра. Модифицированный турбокомпрессор Garrett Т3 имел керамические лопасти турбины для лучшей борьбы с перегревом, добавили новый интеркулер и более производительный бензонасос. В итоге двигатель развивал 175 л.с. и 237 Нм крутящего момента, а его работа в паре с 5-ступенчатой «механикой» Getrag позволила новому творению Шелби уверенно разгоняться до 60 миль/ч за 7,5 секунд, при этом максимальная скорость достигала 210 км/ч.

Помимо двигателя и коробки Шелби основательно «перетряхнул» ходовую часть: появились более жесткие пружины и амортизаторы Koni, новые тормозные диски увеличенного диаметра, а, чтобы снизить неподрессоренные массы, колесные диски и рычаги подвески были выполнены из алюминиевого сплава. Внешне автомобили Shelby отличались от «незаряженных» сородичей специальной двухцветной окраской и более развитым аэродинамическим обвесом кузова.

Dodge Daytona (1984)

---

---

Одним из самых знаковых спортивных автомобилей Dodge того времени стало купе Daytona. Появившись еще в 1984 году, Дайтона, в отличие от Чарджера, базировалась на платформе К, разработанной самой компанией Крайслер для компактных автомобилей. Например, именно на ней построены семейные седаны и универсалы Dodge Aries и Chrysler LeBaron.

Машину оснастили всё тем же 2,2-литровым 4-цилиндровым турбодвигателем, а к настройке «заряженной» Дайтоны снова приложил руку сам Кэрролл Шелби. По стилистике машина напоминала конкурентов в лице Ford Mustang и особенно Chevrolet Camaro, но в отличие от классических заднеприводных «пони-каров» Дайтона имела привод на передние колеса. Оснащенный турбонагнетателем Garrett T03, двигатель Daytona Shelby Z развивал несколько меньшую мощность, чем его собрат с «заряженного» Чарджера, – всего 145 л.с. Это обуславливалось проблемами с перегревом двигателя и стандартной 5-ступенчатой «механикой». Разместить в машине усиленный Getrag было достаточно сложно.

В 1987 году машину подвергли серьезной доработке. Появилась новая передняя часть с подъемными фарами, а сам кузов был переработан с точки зрения аэродинамики. Двигатель позаимствовали уже у Chаrger, в результате чего пришлось решать проблемы с охлаждением и поставить более прочную коробку передач. Собранная на основе корпуса стандартной, новая «механика» имела усиленные шестерни и валы, позволявшие ей справиться с возросшим моментом. В 1989 году Дайтона получила новый 2,5-литровый двигатель с турбонаддувом мощностью уже 190 л.с., что позволило легкой машине разгоняться до 207 км/ч, при этом разгон 0-60 миль/ч занимал менее 7 секунд.

---

---

С 1990 года Dodge Daytona оснащалась модернизированным вариантом 2,5-литрового рядного мотора, турбокомпрессор которого имел изменяемую геометрию турбины, что позволило уменьшить турбояму. Мощность этого агрегата достигала 224 л. с., а использовался он в паре с усиленной коробкой передач, что позволяло Dodge Daytona Turbo разгоняться до 100 км/ч меньше чем за 6,5 секунд, при этом максимальная скорость машины достигала 225 км/ч. Всего было выпущено чуть больше полутысячи «заряженных» Daytona Turbo, еще 400 экземпляров были собраны совместно с Shelby American.

…и снова закат

Уже в 90-е годы американские турбомоторы вновь сошли со сцены, уступив место большим атмосферным V8, которые при помощи впрыска топлива уже могли похвастаться неплохой форсировкой, а кроме того – вчистую выигрывали у турбированных двигателей по части надежности. Так что архаичность конструкции классических американских моторов обусловлена вовсе не отсталостью инженерной школы, а, скорее, напротив – накопленным опытом. Впрочем, время идет, системы турбонаддува развиваются, экологи напирают, да и требования к надежности машин стали заметно ниже. Поэтому наступает новая, уже третья по счету волна увлечения турбинами в Америке.

---

Читайте также:

---

история



Новые статьи

Статьи / Авто с пробегом 5 причин покупать и не покупать Toyota Fortuner II «Безупречный автомобиль», «феноменальная проходимость», «подвеска трясучая, руль жесткий, двигатель внутри мычит, как бизон», «огромные просчеты в плане комфорта», «комфортный красавец», «оч… 362 0 0 09.10.2022

Статьи / Практика Зри в шкворень: что такое шкворневая подвеска, как ее обслуживать и зачем шприцевать Слово «шкворень» сегодня кому-то кажется таким же архаизмом, как «зипун», «ендова» и «батог». На самом деле это не так: шкворни еще не покинули нас, и вполне вероятно, что некоторым придется. .. 753 7 0 07.10.2022

Статьи / Авто с пробегом Вдоль по трассе 60: опыт владения BMW 325i E36 Обзавестись автомобилем из культового роуд-муви «Трасса 60» – задача в нашей стране непростая. Это и длительные поиски, и «параллельный импорт», и сложная логистика, и годы мучительного ожид… 1729 7 5 06.10.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 12832 7 154 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 11264 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. .. 8188 25 30 10.08.2022

Настройка карбюраторов CV для турбо

См. ниже все, что я знаю о карбюраторах CV с продувкой. Это стоит нескольких сотен часов разборки и не менее 1000 евро на динамометрическом стенде, так что не стесняйтесь благодарить меня! (и/или сделать пожертвование PayPal)

Давление в бачке
Если давление в трубке Вентури карбюратора повышается из-за наддува, то и давление в бачке должно повышаться. Потому что, если давление в камерах ниже, чем в трубке Вентури, топливо не может попасть в двигатель.
По моему опыту, динамический наддув абсолютно необходим, и лучше всего дать каждому соединению карбюратора отдельное место на трубе, идущей к камере: не в самой камере, так как там слишком много пульсаций. Убедитесь, что они «ангельские» и находятся в середине воздушного потока. (также известные как трубки Пито)

На модели GSXR1100 92 с карбюраторами 40 мм необходимо закрепить резиновые тройники, например, стальной проволокой, чтобы предотвратить утечку и падение давления.

Давление мембраны (только для карбюратора CV)
Давление над мембраной ползуна не требуется: сигнал/давление поступает через отверстие в ползунке. Не увеличивайте отверстия, потому что слайды поднимаются слишком быстро и вызывают заикание. (остерегайтесь модификаций комплекта dynojet: большие отверстия и более мягкие пружины — настоящая головная боль для средних частот!)

Необходимо давление под мембраной. На модели GSXR1100 92 с 40-миллиметровыми карбюраторами у вас есть отдельная «вентиляционная» система с внешними шлангами. Они не подходят для давления. Я снял эту систему, заглушил отверстия и просверлил отверстия от раструба к диафрагме. Когда вы сверлите, вы пересекаете неиспользуемое отверстие. Вы должны заткнуть это также, чтобы предотвратить утечку и падение давления. Таким образом, он сделан так же, как и более ранние модели: карбюраторы CV 36 и 38 мм не имеют этой системы.

Давление топлива
Давление топлива, поступающего в камеры сгорания, должно быть выше, чем давление в камере. В противном случае топливо не поступает в углеводы, вызывая голодание, как только начинает расти наддув.
Поэтому вам нужен насос, способный создавать давление, достаточное для преодоления наддува + 2-3 фунта на квадратный дюйм при достаточном количестве топлива. Стандартный мембранный насос на некоторых карбюраторных велосипедах определенно не подходит: даже не пытайтесь его использовать. Автомобильный насос EFI, выходящий из автомобиля с той же мощностью, к которой вы стремитесь, должен работать нормально.

Если вы не используете регулятор: у вас будет максимальное давление на чаши, которое может выдержать насос, и это будет около 90 фунтов на квадратный дюйм и конец ваших углеводов.
Используется регулятор (я использую мальпасси и настоятельно рекомендую его), чтобы дать карбюраторам давление на 2-3 фунта на квадратный дюйм выше наддува, поэтому разница в давлении между помпой и карбюраторами всегда одинакова, независимо от наддува. Убедитесь, что вы используете обходной тип, а не тупиковый, так как он менее точен. Если вы можете работать с давлением 5 фунтов на квадратный дюйм на углеводах без утечек, вы можете использовать статическое давление, и вам не нужно изменять мальпасси. Если у вас проблемы с этим, как и у меня, вам нужно немного укоротить пружину в мальпасси, чтобы получить 2-3 фунта на квадратный дюйм. Мне также нужна была большая 8-миллиметровая обратная линия, чтобы быть менее ограничивающей. Тогда вам определенно нужно динамическое давление, чтобы предотвратить голодание под наддувом!

Струйная установка+тюнинг
Не делайте больших отверстий в направляющих и не используйте мягкие пружины Dynojet! Они ухудшают ситуацию в области средних частот.
Если у вас правильно настроены углеводы и подача топлива: вам не нужно вносить большие коррективы в иглы и форсунки. У меня на самом деле 125 главных жиклеров (сток!) и они прекрасно работают при соотношении A/F 11,5:1
. Не делайте соотношение A/F более скудным, чем 12:1 A/F, когда вы используете серьезное усиление. Вы сожжете несколько поршней/клапанов. 11.5:1 имхо безопасно.
Используйте измеритель A/F, чтобы увидеть, что происходит. Глядя на свечи, это не говорит слишком много, потому что, если они нагреваются сильнее, чем обычно на мотоцикле с турбонаддувом, они все равно белые.
Симптомы обеднения и обогащения во время вождения иногда могут быть очень похожими, поэтому в случае сомнений всегда консультируйтесь с A/F на динамометрическом стенде!
Из-за пониженного уровня топлива необходимо давать больше топлива на холостом ходу, в моем случае получается 8 полных на винты смеси.

Дополнительные насадки:
Установите топливный фильтр между насосом и регулятором. Не перед помпой, потому что вы слишком сильно ограничиваете, и не после регулятора, потому что вы возитесь с давлением, которое имеет решающее значение для настройки карбюратора / турбо. Убедитесь, что топливный фильтр выдерживает давление!
Возвратная линия регулятора должна быть как можно менее узкой: внутри не менее 6 мм, возвращающейся в ВЕРХ бака, не ниже уровня топлива в баке. В противном случае давление топлива не может опуститься до 2-3 фунтов на квадратный дюйм. Никогда (я имею в виду никогда!) не сгибайте эту линию, потому что давление топлива может достичь страшного уровня, серьезно повредив ваши углеводы!!!!
Установите манометр давления топлива непосредственно рядом с манометром наддува, чтобы упростить поиск и устранение неисправностей. Удалите позже, если хотите.
Удалите фильтр из крана или лучше установите кран с меньшими ограничениями без фильтра. Их производит компания Pingel, но я изготовил их по индивидуальному заказу со встроенным возвратом топлива в верхнюю часть бака, поэтому вам не нужно вваривать в бак отдельный фитинг
Если это кран с вакуумным приводом, убедитесь, что вы используете режим байпаса: иначе при повышении давления кран закроется! Это хорошо, так как вы легко пропустите это. На некоторых моделях кран действительно ограничен в режиме байпаса, поэтому вам нужно каким-то образом изменить его.
Если карбюраторы переполняются: установите новые иглы и клапаны. Убедитесь, что уровень топлива не слишком высок: в баках под давлением уровень топлива немного выше, поэтому вам, возможно, придется отрегулировать его на несколько миллиметров.
На очень высоких уровнях мощности топливо не может протекать через иглы. Чтобы решить эту проблему, вставьте более тонкие/острые иглы. Типичным симптомом является резкий наклон вокруг пикового крутящего момента, когда вам нужно больше всего топлива на каждый такт. Это усложняет получение средних частот.
На более высоком наддуве можно выжать воздушную заслонку! Это вызывает нежелательные богатые ситуации и остановку при закрытии дроссельной заслонки. Поставьте более сильные пружины, чтобы решить проблему.

Отказ от ответственности
Эта информация верна для моего велосипеда и моего приложения. Часть этой информации верна и для других велосипедов/углеводов, но вы должны проверить сами. Если не работает или сгорел двигатель: претензии не принимаю. Если вы разбились из-за взрыва двигателя: мне очень жаль, и я пошлю цветы вашей семье, но я не несу ответственности!

Удачи!

>> Ознакомьтесь с разделом советов на сайте www. turbo-bike.com, на сайте есть иллюстрированное руководство по «преобразованию» CV для использования в турборежиме.
.
.

Маленькие 34-мм карбюраторы gsxr750 с алюминиевыми дросселями и 4 винтами на крышках и поплавках на самом деле лучшее, что вы можете использовать при работе в турборежиме. Друг (at выдает 420 л.с. при 2,2 бар наддува.
.
.

Я также использую 34-миллиметровые карбюраторы на своем турбо GSX с алюминиевыми крышками. Еще один совет: замените уплотнительные кольца в тройниках, которые идут к поплавковым чашам; 9раз из 10 они старые и хрупкие и будут пропускать ваш драгоценный динамический наддув, поэтому двигатель работает как свинья при переходе от вакуума к наддуву.
Одна важная вещь, которую я заметил во время динамического тестирования, это то, что вы (обычно) начинаете с std. сети, а затем немного ослабьте ее. Если вы уменьшите или увеличите мощность сети, они окажут большее влияние на заправку, чем на двигателе NA. Таким образом, если вы обычно говорите, что нужно уменьшать размер на 3 размера за раз, с этой настройкой вам нужно брать один размер за раз.

Марко.

для карбюратора 38-40 мм

http://www.gsg-mototechnik.de/

Размер карбюратора для продувочного турбонагнетателя

Хаусоффубар

Известный член

• 26 июля 2020 г.

• #1

Привет всем, есть тонна информации о размерах карбюратора, основанных на вашем объеме двигателя, оборотах и ​​ожиданиях в лошадиных силах, но мне интересно, есть ли у опытных людей советы по размеру карбюратора при продувке через турбонаддув?
Подходит ли его размер для управляемости, потому что турбонагнетатель нагнетает воздух, или вам нужно подобрать его размер для ожидаемой мощности или где-то посередине?
Спасибо за любой совет!



rumblefish460

Я сбежал из злобного Эмпайр Стейт!

• 27 июля 2020 г.

• #2

Хаусоффубар сказал:

Подходит ли размер для удобства управления,

Нажмите, чтобы развернуть…

Да, ошибка на малой стороне будет иметь более высокую скорость через трубку Вентури. Это хорошо до того, как включится наддув. Во время наддува меньший карбюратор может ограничивать мощность.

, потому что турбонагнетатель нагнетает воздух, или вам нужно подобрать его размер для ожидаемой мощности,

Нажмите, чтобы развернуть…

Да, найти баланс так же просто, как и двигатель NA.

или где-то посередине?

Нажмите, чтобы развернуть. ..

Да, баланс заключается в том, чтобы вам было комфортно управлять машиной, реагировать во время вождения и управлять ею на любых оборотах.

Детали сборки были бы очень полезны, а также то, для чего предназначен автомобиль. Как его использовать.



Хаусоффубар

Известный член

• #3

рамблфиш460 сказал:

Да, ошибка на малой стороне будет иметь более высокую скорость через трубку Вентури. Это хорошо до того, как включится наддув. Во время наддува меньший карбюратор может ограничивать мощность.

Да, сбалансировать так же просто, как двигатель Северной Америки.

Да, баланс заключается в том, чтобы вам было комфортно управлять машиной, реагировать во время вождения и управлять ею на любых оборотах.

Детали сборки были бы очень полезны, а также то, для чего предназначен автомобиль. Как его использовать.

Нажмите, чтобы развернуть…

Спасибо! Интересно, что онлайн-калькулятор Holley очень консервативен. Я был обеспокоен тем, что, делая почти 600 л.0005 У меня есть 780, похоже, я скоро поменяю его на 570-650cfm?!



rumblefish460

Я сбежал из злобного Эмпайр Стейт!

• #4

рамблфиш460 сказал:

Детали сборки были бы очень полезны, а также то, для чего предназначен автомобиль. Как его использовать.

Нажмите, чтобы развернуть…

Прочитайте цитату!!!!!!



Хаусоффубар

Известный член

• 27 июля 2020 г.

• #5

рамблфиш460 сказал:

Пожалуйста, прочтите цитату!!!!!!

Нажмите, чтобы развернуть. ..

Извините, да, конечно! Я спрашивал в целом, однако у меня есть две машины, о которых я спрашиваю. Мой грузовик Д-150 Который я просто хочу сделать скромной мощностью 400-450 с 318 и использовать как повседневный.
Мой другой — Datsun 320 65 года выпуска с турбонаддувом Small block 302. Его мощность превышала 500 л.
Turbo, около 550-600 л.с. и 1800 фунтов.
Калькуляторы говорят о 8,4 и 167 в четверти. Я буду счастлив, если промахнусь во времени где угодно.
Его будут возить на концерты и играть с ним по выходным.
Большой Dodge иногда буксирует его, но в основном перевозит мотоциклы и пиломатериалы.



пыльный

Известный член

• 13 августа 2020 г.

• #6

650DP проще всего настроить или купить супер снайперку ​​от холли. Если только вы хорошо/отлично не разбираетесь в настройке карбюратора. Используйте мод Hanger 18, чтобы преобразовать карбюратор в продувку. Получите широкополосный доступ! Не могу не подчеркнуть это!! Я был там на Turbo 318 D150. Масса удовольствия, которого никто не ожидает. Поздняя модель Hemi сейчас.



Спрейин73

Чувак, подержи мое пиво, посмотри на это…

• 7 сентября 2020 г.

• #7

Не забывайте, что вам нужен электрический насос с высоким расходом / высоким давлением, установка обратной линии, регулятор эталонного давления топлива наддува, чтобы давление топлива повышалось с наддувом или вы потеряли расход топлива примерно на 8 фунтов на квадратный дюйм. Также хочу, чтобы мастер тайминга 6AL от msd или что-то подобное вытягивал тайминг при повышении. Размер углеводов? Как сказал другой участник, трудно сказать, не зная всей вашей сборки. Вы хотите оставаться двойным насосом, так как вторичный вакуум не работает слишком хорошо при установке продувки. Как сказал Дастед, широкая полоса 02 независимо от этого.

Надо было посмотреть на их калькуляторы, я всегда находил их немного маловатыми в отношении топлива и немного фантазийными, когда дело доходит до их прогнозов внеземной жизни. Слишком много переменных для расчета реального близкого ET, температуры поверхности трассы, подготовки, температуры окружающей среды, силы ветра и направления, фактического веса автомобиля в гонке, степени проскальзывания и т. д.



TTA Performance, LLC — Pontiac, Turbo 301

Как и многие автомобили с высокими характеристиками, Trans Ams может быть жертвой модификаций на протяжении многих лет в поисках большей производительности.

Рекомендуется проверить, что у вас есть, прежде чем вносить какие-либо изменения.

Проверьте следующее:
— Правильный карбюратор. № 17080274 (1980 г.) № 17081273 (1981 г. США)

— Правильные вторичные дозирующие стержни в карбюраторе? Штамп «DX».

-Есть ли у него ПЭВР? (только 1980 и экспорт 1981)

-Есть ли трещины в выпускном коллекторе со стороны пассажира чуть ниже головок болтов центрального выпускного отверстия?

После того, как все было проверено, теперь мы можем убедиться, что все работает правильно. Эти шаги следует выполнить, прежде чем переходить к другим модификациям производительности. После этого у вас должен быть хорошо работающий стоковый Turbo 4.9..

1. Замена масла

Используйте масло и фильтр хорошего качества (мне нравятся фильтры Wix). Масло Rotella T отлично подходит для турбодвигателей. Синтетические масла тоже хороши. (мне нравится синтетика Amsoil). Имейте в виду, что при переходе на синтетическое масло со временем могут появиться утечки моторного масла. Я рекомендую использовать более вязкие масла, такие как 10w-40 или 15w-50.

2. Настройка

Крышка распределителя, ротор, провода и свечи. Используйте компоненты хорошего качества, такие как Standard Motor Products, для колпачкового ротора и проводов. Крышка с латунными клеммами хороша. Замена катушки и модуля зажигания не требуется, если они не плохие. Для свечей зажигания я предпочитаю использовать NGK UR5. У них более холодный тепловой диапазон, что помогает бороться с детонацией. Зазор свечи зажигания должен быть около 0,040 дюйма для стандартного давления наддува. Не делайте зазор до заводского 0,060».  Это слишком большой размер.

3. Момент зажигания

1980 и экспорт 1981: Убедитесь, что механическое опережение ротора распределителя свободно перемещается и правильно возвращается. Со временем механические грузы могут застрять или заклинить. Не рекомендую менять грузики и пружины на трамблере. Turbo 4.9 имеет конкретную скорость механического продвижения 16 ° на 2000 об / мин. В сочетании с базовым опережением опережения зажигания на 8° дает в общей сложности 24° при полностью открытой дроссельной заслонке выше 2000 об/мин. Вы также захотите убедиться, что вакуумный клапан перемещается свободно и правильно удерживает вакуум. С помощью ручного вакуумного насоса подсоедините шланг к вакуумной форсунке и накачайте в нее вакуум. Рычаг внутри распределителя должен двигаться и удерживать вакуум.

Чтобы правильно установить угол опережения зажигания, двигатель должен быть прогрет до рабочей температуры, а вакуумный шланг отсоединен. Вы также можете убедиться, что модуль ESC не задерживает опережение зажигания, отсоединив провод датчика детонации при работающем двигателе и проверив синхронизацию.

Спецификация для США 1981 года с CCC: Спецификация для США 1981 Turbo 4. 9 с распределителем Computer Command Control отличается от версии 1980 года. Распределитель CCC 1981 года не имеет механических грузов продвижения или вакуумного механизма продвижения. Все опережение зажигания контролируется ECM. Базовый тайминг по-прежнему регулируется. При настройке времени рядом с крышкой клапана со стороны водителя есть синий разъем с одним проводом (цвет провода коричневый), который необходимо заземлить с помощью перемычки. Более простой способ — отсоединить плоский 4-проводной разъем на стороне пассажира от распределителя. Это переведет ECM в обходной режим для опережения зажигания, чтобы можно было установить базовое опережение. Базовый тайминг опережает на 6° 19 часов.81 автомобиль с компьютерным управлением.

4. Вакуумная проверка на герметичность

Простая проверка путем распыления очистителя тормозов или очистителя карбюратора вокруг основания карбюратора, турбонагнетателя, впускного коллектора и т. д. Мы отслеживаем изменение оборотов двигателя. Отсутствие изменений является хорошим признаком того, что все запечатано должным образом. Осмотр всех вакуумных шлангов также является хорошей идеей. Ищите сломанные, отсоединенные или забитые вакуумные шланги и порты. Также проверьте состояние шлангов. Возраст и жара портят шланги, вызывая протечки. Любая утечка после карбюратора — это утечка вакуума. Любая утечка после турбины — это утечка вакуума/наддува.

5. Проверка ПЭВР

См. страницу ПЭВР по работе и как диагностировать неисправность.

6. Впуск холодного воздуха

Вы не хотите всасывать горячий подкапотный воздух в карбюратор. Турбина будет достаточно нагревать поступающий воздух. А горячий воздух приближает вас к проблемам детонации. У Turbo 4.9 был специальный гибкий впускной шланг, соединяющий овальный рукав воздухоочистителя с воздуховодом круглого крыла. Сменный шланг больше не доступен. На большинстве турбированных автомобилей этот шланг отсутствует. Вы можете проявить творческий подход со своей собственной настройкой или приобрести репродукцию пластикового адаптера и гибкого шланга в местах реставрации. Эта система использовалась на Firebirds без турбонаддува. Пластиковый адаптер не подходит для Turbo 4.9., но это лучше, чем втягивать горячий, под колпаком воздух.

7. Утечки выхлопных газов

Перед турбонагнетателем необходимо проверить наличие утечек выхлопных газов. Это может привести к вялой или задержке работы турбо. Поскольку турбонагнетатель использует тепло выхлопных газов и поток для вращения, любая небольшая утечка до этого приведет к снижению производительности. Убедитесь, что все прокладки и уплотнения затянуты. Ключевыми областями для проверки являются коллектор к головке блока цилиндров, трубопроводы к коллекторам и трубопровод к турбонаддуву. Еще одна область, которую нужно проверить на наличие утечек выхлопных газов, — это передняя часть головок цилиндров, где болтами крепится пластина для трубки насоса AIR. Прокладка там может пропускать давление выхлопа. Часто можно найти трещины под болтами центрального выпускного отверстия на коллекторе со стороны пассажира. Единственный способ исправить это — найти хороший запасной коллектор или пришлите нам свой коллектор для ремонта трещины . Простой способ найти утечки выхлопных газов — это взять кусок садового шланга и поднести один конец к уху, а другой конец направить в области выхлопных газов. При работающем двигателе вы услышите утечку выхлопных газов.

Утечки выхлопных газов после турбонагнетателя не повлияют на производительность, но все же должны быть устранены из-за возможности попадания выхлопных газов в салон автомобиля.

8. Есть Boost?

Теперь, когда машина работает хорошо и все проверено, пришло время прокатиться на ней и убедиться, что вы делаете наддув. Убедитесь, что используете топливо с самым высоким октановым числом. Поскольку Pontiac не дал нам датчик вакуума / наддува, необходимо установить его на вторичном рынке. Лучше всего «тройником» врезаться в линию между турбонаддувом и перепускным клапаном для измерения наддува. Вы должны увидеть, как наддув начинает расти примерно на 2500 об/мин при резком ускорении или при полностью открытой дроссельной заслонке. ВЫ НЕ ПОСТРОЙТЕ БУСТ, РАБОТАЯ ДВИГАТЕЛЬ НА ПАРКОВКЕ. Турбины чувствительны к нагрузке. Автомобиль должен ускоряться по дороге, чтобы набрать ускорение. Максимальное давление наддува должно быть не более 9psi на стоковом турбо 4.9.

Чтобы продлить срок службы вашего турбокомпрессора, вы всегда должны давать двигателю поработать на холостом ходу в течение 1 минуты, прежде чем выключать его после «резкой» езды. Это позволяет турбине остыть, чтобы она не «закоксовывала» масло в подшипниках.

Модификации для повышения производительности…

(Примечание. Следующая информация основана на теории и реальных испытаниях. TTA Performance, LLC не несет ответственности за повреждение двигателя, которое может произойти в результате этих модификаций.)

Стадия 1: Эти модификации предназначены только для того, чтобы сделать автомобиль более эффективным и подготовить вас к более тяжелым модификациям позже. Прирост производительности может быть небольшим, но ездить будет приятнее.

• Термостат 180°
• Глушители исключены
• 2,5-дюймовая водосточная труба и контрольная трубка для замены каталитического нейтрализатора или установки каталитического нейтрализатора с высокой пропускной способностью.
• Ручной контроллер наддува — наддув 9 фунтов на кв. дюйм.
• Базовая синхронизация 10 ° (8 ° для спецификации США 1981 г.), если детонация не слышна.
• Сменный воздушный фильтр высокой пропускной способности (K&N или аналогичный).
• Комплект для улучшения переключения передач.

Стадия 2: Эти модификации немного серьезнее и дадут вам больше прироста производительности. На этом этапе целесообразно начать установку некоторых других датчиков для контроля соотношения воздух-топливо и температуры выхлопных газов (EGT/пирометр). При установке датчика EGT я бы рекомендовал установить датчик в заднем выпускном отверстии выпускного коллектора со стороны водителя (цилиндр № 7).

• Впрыск воды/спирта для наддува свыше 9 psi.
• Максимальное давление наддува 15 фунтов на квадратный дюйм на стандартной турбине с впрыском воды / спирта.
• Выхлопная система 2,5″.
• Рециркуляция ОГ Удалить

Этап 3:  Эти модификации более сложны и больше подходят для использования на улицах/полосах.

• Коромысел с передаточным числом 1,65 со стандартным кулачком или распределительным валом Comp Cams 252H.
• Задние шестерни изменены на передаточное число 3,23, 3,42 или 3,55.
• 2200-2500 об/мин преобразователь глохнущего крутящего момента.
• Модернизированная турбина.
• Засорена трубка EGR и впускной канал.
• Система впуска воздуха с более высоким потоком.
• Впрыск азота (отключается при наличии наддува).
• Вырез выхлопной трубы на приемной трубе.

Beyond Stage 3:   Это внутренние модификации двигателя, которые можно выполнить для повышения производительности. Некоторые из перечисленных модификаций еще не тестировались и основаны на теории.

• Модификации ГБЦ. Полированные камеры сгорания, впускные клапаны без кожуха, головки цилиндров без насоса AIR 1977-79 годов, увеличенные клапаны, портирование и полировка выпускных каналов, обратная обрезка клапанов.
• Полированные днища поршней для устранения острых краев и шероховатостей, которые могут вызвать детонацию.
• Надрезы на стенках цилиндров в блоке для открытия выпускных клапанов.
• Модифицированные прокладки головки блока цилиндров для увеличения потока охлаждающей жидкости.
• Шланги внешнего байпаса охлаждающей жидкости.
• Устранение насоса ВОЗДУХА.
• Электрические вентиляторы охлаждения.
• Термостат 160°.
• Шпильки головки блока цилиндров.
• Преобразование системы впрыска топлива.
• Меньший зазор свечи зажигания?



ЧТО НЕ ДЕЛАТЬ…

Вот некоторые вещи, которые я советую не делать или не тратить на них деньги. Эти турбодвигатели плохо реагируют на некоторые обычные трюки с хот-родом.

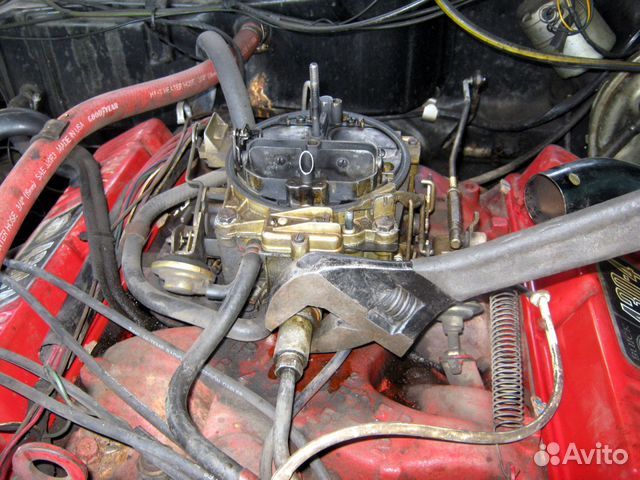

1. Не меняйте карбюратор, пытаясь повысить производительность. Попытка заменить заводской Rochester Quadrajet на другой Quadrajet или послепродажный карбюратор может вызвать проблемы. Как описано на странице PEVR, другие углеводы без турбонаддува не будут работать правильно. Особенно на автомобилях с ПЭВР. Стандартный Quadrajet рассчитан на 800 кубических футов в минуту. Он достаточно большой. Некоторым удалось модифицировать карбюратор Holley для протяжки через воздуходувку, когда штатный карбюратор невозможно было найти, но если у вас есть стандартный карбюратор, используйте его. 1981 автомобиль с компьютерным управлением может обойтись без использования другого Quadrajet с компьютерным управлением, если оригинал не может быть найден.

2. Не меняйте вторичные дозирующие стержни в Quadrajet. В Turbo 4.9 использовались самые богатые вторичные дозирующие стержни, доступные для Quadrajet. Они очень тонкие и имеют штамп «DX». Иногда они повреждаются и заменяются более тонкими стержнями от другого карбюратора. Если ваши повреждены или неверны, Клифф Рагглз может изготовить новые.

3. Не устанавливайте большой распределительный вал. Для этого есть несколько причин, одна из которых — Turbo 4.9 не развивает высокие обороты, необходимые для достижения диапазона мощности большого распределительного вала. Кроме того, у турбодвигателей другая динамика по сравнению с двигателем без турбонаддува. Действительно «комковатый» распределительный вал, скорее всего, ухудшит производительность. Больше не всегда лучше. Comp Cam 252H — хороший кулачок для этого двигателя. Некоторые успешно использовали следующий более крупный кулачок 256H с другими модификациями.

4.  Не изменять опережение синхронизации. Экспериментировать с более высокой базовой синхронизацией можно, но будьте осторожны и прислушивайтесь к детонации. База 10 ° (8 ° для автомобилей США 1981 года) должна быть в порядке с топливом с октановым числом 93 и низкой температурой впуска. Некоторые двигатели могут выдерживать даже более высокие тайминги. Экспериментируйте с тем, что работает для вас. Некоторым автомобилям может нравиться большее время и меньшее ускорение по сравнению с большим усилением и меньшим временем. Я лично не стал бы тратить деньги на вторичный блок зажигания с ускорением/замедлением зажигания, хотя некоторые считают, что он хорошо работает в их приложении. Не вижу необходимости переделывать механическое опережение. Вы действительно не можете получить аванс раньше, чем с заводскими весами и пружинами. Старайтесь не пытаться получить общее продвижение выше среднего или высокого уровня 20. Понтиаки без турбонаддува могут работать на 30-х для полного опережения, но не автомобили с турбонаддувом. Также имейте в виду дистрибьюторов послепродажного обслуживания. Скорее всего, они настроены на кривую опережения без турбонаддува и будут обеспечивать большее механическое опережение на более поздних оборотах.

5. Низкие задние шестерни. Установка передач с передаточным числом 4,10 или 4,56 может помочь автомобилю сойти со стартовой линии, но, поскольку двигатель не любит крутить высокие обороты, а турбонаддув любит нагрузку, низкие передачи могут не улучшить производительность. И если машина способна разогнаться на низких передачах, в уличной машине у вас очень быстро закончатся обороты.

6. Впускные порты и портирование. Головки 301 представляют собой конструкцию сиамского порта . С одним впускным отверстием, питающим два соседних цилиндра. Глядя на головки цилиндров, вы заметите, что цилиндры 5/7 (сторона водителя сзади) и цилиндр 2/4 (сторона пассажира спереди) имеют большее отверстие, чем другие. Глядя на впускной коллектор, вы увидите, что впускной патрубок 5/7 больше остальных. Это связано с порядком работы двигателя. Цилиндры 5 и 7 срабатывают последовательно, один за другим. Так как у них общий впускной канал, цилиндр 5 принимал заряд воздуха/топлива и истощал цилиндр 7. Таким образом, впускной канал и направляющая были увеличены. Поскольку одна и та же головка блока цилиндров используется с обеих сторон двигателя, это привело к тому, что цилиндры 2 и 4 имеют больший впускной канал. А вот бегунок впускного коллектора не больше на 2/4. Некоторые люди видят это большее впускное отверстие на голове и хотят, чтобы меньшие отверстия совпадали, думая, что они получат больше потока. Это неправда. Направляющая впускного коллектора все еще маленькая. Кроме того, увеличение порта головки цилиндров может снизить производительность, поскольку потенциально может снизить скорость поступающего воздуха из-за большего объема.

7. Свечи зажигания. Нет необходимости в модных, дорогих свечах зажигания.
