Переделка «Оки»: тюнинг своими руками
ВАЗ-11113 или «Ока» – предмет насмешек, недобрых шуток обывателей. Между тем, миниатюрная малолитражка востребована в определенном кругу автомобилистов. На дорогах встретить «Оку» можно практически несколько раз в день.
Сделать данный автомобиль конкуренткой иномарок или последних разработок отечественного автопрома довольно-таки сложно. Поэтому тюнеры с большим энтузиазмом трудятся, чтобы придать авто не просто сносный, а вполне презентабельный вид. На сегодняшний день разработаны и успешно практикуются варианты тюнинга «Оки».
Виды тюнинга
Переделка авто «Ока» может осуществляться разными способами:
- Версия для раллийных гонок.
- Внедорожник.
- Ретро-версии. Концепции 60-70 годов XX века, отличающиеся угловатыми линиями кузова и яркими оттенками.
- Родстер.
- Кабриолет.
Переделка «Оки» для бездорожья является самой простой и часто встречающейся вариацией тюнинга.
Для выделения и усиления уже имеющихся у ВАЗ-1111 внедорожных характеристики достаточно проведения лифтинга подвески, установки резины с мощным протектором и колесных дисков большого размера. Перечисленные изменения считаются первым этапом в процессе создания «Оки»-вездехода.
Дизайн передней оптики и радиаторной решетки позволяет стилизовать ВАЗ-1111 под внедорожник Grand Cherokee. Для этого устанавливают колеса большего диаметра, резину с тракторным протектором, специальный обвес и изменяют конфигурацию капота. Такая переделка «Оки» позволяет сделать из автомобиля миниатюрный клон популярного внедорожника.
Простота конструкции и примитивный внешний вид ВАЗ-1111 упрощают тюнинг, делая его более доступным и простым и позволяя проводить различные эксперименты.
«Ока» под внедорожник
На не получила рестайлинговых разработок, зато предоставила фанатам возможность создать своими руками эксклюзивный мини-вездеход. Этому способствуют спартанский угловатый вид, простое техническое устройство и прямоугольные продолговатые фары.
Тюнеры делают лифтинг подвески – поднимают весь кузов за счет ее изменения. Они устанавливают большие диски и шины с мощными тракторными протекторами. Капоту придают соответствующую конфигурацию, делают пропилы, наваривают реснички. Эти манипуляции стилизуют Оку под внедорожник Grand Cherokee, как на фото.
Тюнинг двигателя
Модернизация двигателя «Оки» условно делится на два направления:
- Замена мотора.
- Улучшение характеристик штатного силового агрегата.
Идеальным вариантом переделки «Оки» на инжектор является установка 1,3-литрового двигателя от Rover Mini. Модернизация позволяет увеличить технические характеристики автомобиля, однако стоимость работ очень высока, поскольку под новый мотор необходимо перерабатывать большинство систем.
Второй вариант — улучшение двигателя. Он более дешевый, но не позволяет добиться такого прироста мощности, как первый.
Модернизация двигателя «Оки» начинается с карбюратора, а именно — увеличения диаметра заслонки дросселя.
Это облегчает работу мотора, увеличивает его рабочий ресурс и технические характеристики. Вместо увеличения дроссельной заслонки можно сразу установить тюнингованную версию карбюратора.
Увеличение количества оборотов до 7000 единиц возможно благодаря монтажу нового распредвала. Одновременно с этим подтягивается мощность двигателя:
- Устанавливаются облегченные клапаны вместо штатных.
- Модернизация седел клапанов;
- Улучшение впускных и выпускных каналов клапанов.
- Герметизация.
- Монтаж направляющих из бронзы.
- Реконструкция камер сгорания.
Впускной и выпускной коллекторы заменяются на спортивные аналоги, воздушный фильтр — на модель K&N с нулевым сопротивлением. Работы позволяют повысить технические характеристики двигателя и минимизировать потери мощности.
Тюнинг подвески
При переделке «Оки» во внедорожник улучшение ходовых характеристик является первостепенной задачей автовладельца, поскольку штатная подвеска оставляет желать лучшего.
С этой целью устанавливаются газо-масляные амортизаторы, повышающие управляемость и устойчивость автомобиля.
Менять штатные пружины не стоит, поскольку улучшенные модификации быстро выходят из строя. При переделке «Оки» на 13-колеса устанавливают резину соответствующего размера.
Для создания внедорожника производится лифтинг подвески при помощи специального набора или установки под пружины проставок. В результате задняя часть автомобиля поднимается, однако требуется доработка креплений амортизаторов.
Тюнинг салона
Вариантов модернизации салона, представленных на фото переделки «Оки», огромное множество:
- Замена обшивки салона. Приобретаются материалы или специальный набор. Нередко обшивка меняется частично посредством доработки штатной.
- Установка новых декоративных элементов и фигурных вставок в салон.
- Модернизация сидений. Подразумевает установку новых чехлов и удобных подголовников с учетом дизайна интерьера.
- Монтаж нового рулевого колеса и накладок на педали.
- Установка дополнительного оборудования и систем — боковых зеркал, автоматического привода.
- Вырезание люка или создание панорамной крыши.
Тюнинг салона «Оки» не ограничивается перечисленными выше вариантами — каждый автовладелец может воплощать любые идеи при оформлении салона.

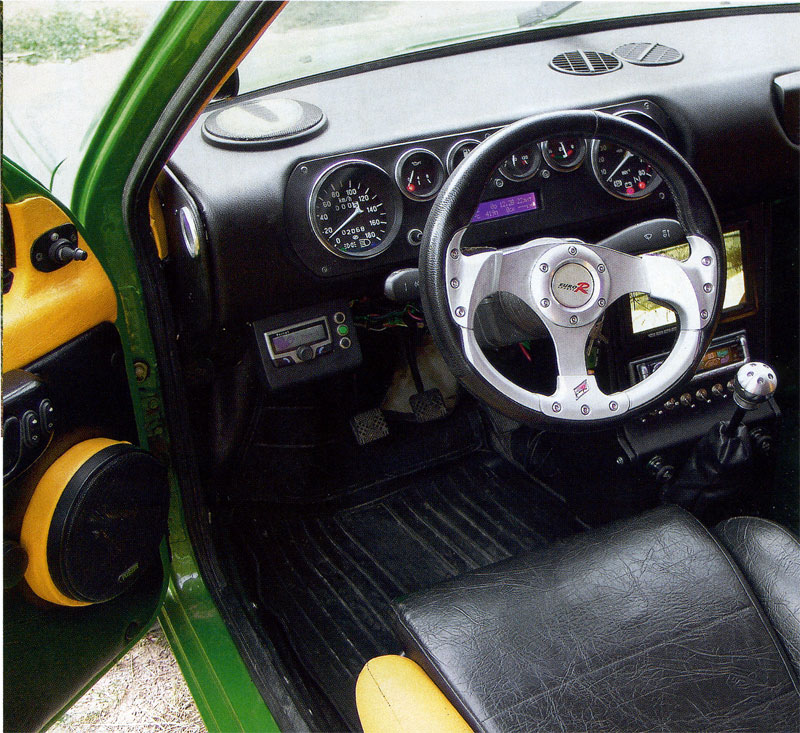

Тюнинг приборной панели
Переделка торпедо «Оки» сопровождается трудностями, связанными с компактными габаритами автомобиля. Соответственно, приборную панель от других моделей установить не получится, поэтому остается только переделка родной панели.
Чаще всего автовладельцы прибегают к обтяжке торпедо пленкой или кожей. При помощи материалов и инструментов можно изменять дизайн панели и дополнять ее разъемами под специальное оборудование.
Тюнинг приборной панели выполняется двумя способами:
- Модернизация штатной панели.
- Замена торпедо на новую.
Первый вариант подразумевает под собой установку светодиодных ламп подсветки вместо обычных, новой подложки либо доработку старой, что позволяет изменить дизайн панели.
Полная замена приборки также потребует внесения изменений в общую конструкцию.
При работах, связанных с тюнингом торпедо «Оки», обязательно учитывают качественное уплотнение: детали не должны скрипеть во время движения.
«Ока» на разварках
Разварки – это тюнинг колес. Практической пользы в этом никакой нет, но автомобиль выделяется среди прочего транспорта. Можно просто приобрести широкие диски. Подобрать нужные диски весьма проблематично. Поэтому штампованные диски разрезают (литые не подходят) и между двумя половинами устанавливают вставки.
Перед началом работ взвешивают плюсы и минусы процедуры.
- Оригинальный вид колес.
- Легко изготовить.
- Небольшие затраты.
- Повышается проходимость за счет большего сцепления шин с дорогой.
- Повышается расход топлива.
- Снижаются динамические показатели.
- Машина плохо поддается управлению на повышенных скоростях.
- Увеличивается нагрузка на оси, изнашиваются подшипники.
- Тяжело найти резину увеличенной ширины.
Диски с тюнингованными изменениями в конструкции теряют свою прочность. Разварки – это достаточно не безопасный метод доработки колес.

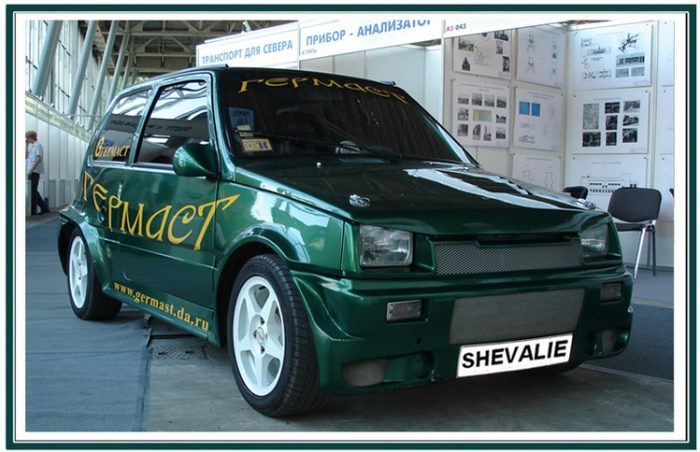

Тюнинг бампера
Родные бампера «Оки» практически невозможно модернизировать, поскольку тюнинговый ресурс у них ограничен из-за минимальной площади поверхности и близкого расположения противотуманных фар друг к другу. Впрочем, штатные бампера можно изменить при помощи шлифовального инструмента, монтажной пены и эпоксидной смолы. При переделке «Оки» автовладельцы чаще всего увеличивают нижнюю часть бампера, устанавливая диффузоры. Однако подобная технология тюнинга слишком трудоемкая и непрактичная.
Основные сложности, с которыми сталкиваются автолюбители при модернизации штатного бампера, это формирование четких линий и симметричной поверхности. С трудностями автовладельцы сталкиваются и при разработке дизайна, поэтому, как правило, за основу берется образец бампера от спортивных автомобилей.
Оптимальный вариант модернизации бампера «Оки» — замена родных деталей на различные модификации. Тюнинг такого рода проводится быстро и просто, трудности сопровождают только монтаж заднего бампера из-за наличия фаркопа. Визуально увеличить габариты кузова можно при помощи объемных бамперов или их выдвижения вперед.

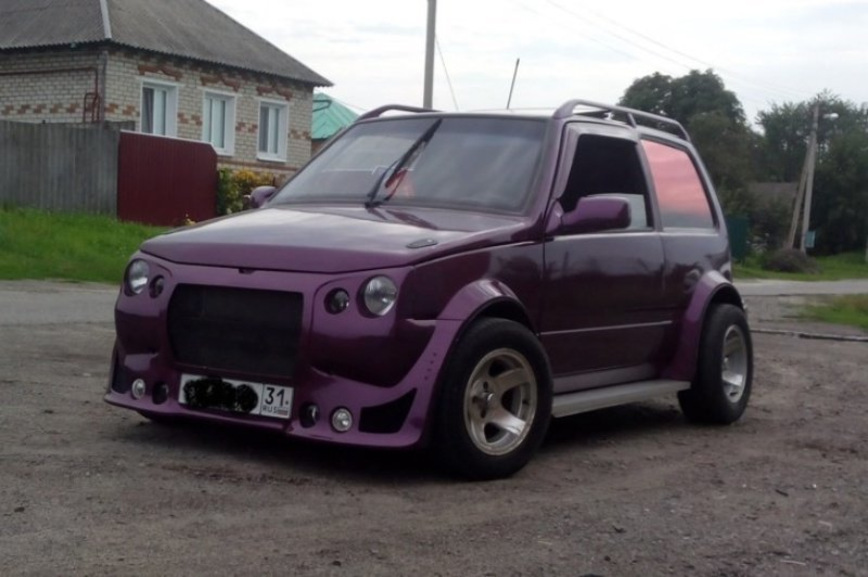

Идеи внешней доработки
«Стенс» – модное направление в современном тюнинге. Водители реализуют свои амбиции, когда доводят машину до состояния уникальности. Автомобиль вызывает зависть, если он, как бы, распластан по дороге.
Для этого у «Оки» экстремально занижают подвеску, устанавливают большие диски. Кроме этого, тюнеры следят за расположением колес относительно кузова, а кузова – по отношению к дороге. Снабжают колесные арки стильными накладками.
Далее устанавливают:
| Элемент тюнинга | Стоимость, в рублях |
| Воздухозаборники на капот от автомобиля Subaru Impreza WRX | 1050 |
| Круглые линзовые фары | 1200 |
| Новые объемные зеркала с выпуклым обтекателем, подогревом и антибликом | 700 |
| Хорошие бампера вместо пластмассовых | 1200-5000 |
Затем украшают автомобиль аэрографией и виниловыми разрисовками.
В случае такой переработки водитель «Оки» вполне заслуживает: «Парень, твоя тачка круче всех!». Именно это в вольном переводе означает направление «стенс».
Тюнинг оптики ВАЗ-1111
Немалое влияние на внешний вид «Оки» оказывает оптика, которая довольно часто подвергается тюнингу. Установка накладок является одним из действенных методов модернизации фар. Комплекты накладок можно приобрести в специализированных магазинах. Второй вариант — монтаж светодиодных ламп и полировка самих фар. Нередко проводят полную замену оптики, которая требует модернизации кузова.
Переделка оптики «Оки» может включать следующие изменения дизайна фар:
- Нанесение на обод блестящего покрытия со стилизацией под хром.
- Модернизация подложки оптики.
- Установка светодиодных лент, придающих автомобилю агрессивный внешний вид.
Тюнинг задней оптики ВАЗ-1111 чаще всего подразумевает монтаж накладок, которые не будут ухудшать безопасность и видимость фонарей.
Стильные колеса и другая доработка шасси
Многим автолюбителям нравится ездить на растопыренных колесах, поэтому ВАЗ 11113 Ока тюнинг расширяет колею автомобиля на 150 мм, увеличивает арки для установки колес большего диаметра.
Поверх арок можно установить пластиковые накладки, которые украсят внешний вид машины, и создадут индивидуальность.
Тюнинг Ока можно делать до бесконечности, все зависит, как правило, от фантазии хозяина. Внешний тюнинг Ока считается одним из самых важных и заметных элементов модернизации машины. Модно стало делать тюнинг аэродинамических обвесов, которые также смогут изменить вид машины и улучшат его технические характеристики.
Если, немного приподнять кузов машины, Вы сразу ощутите взгляд мимо проезжающих завистников. Установите хорошие бампера на место пластмассовых, выдвиньте их и сделайте отделку накладками, так Вы заметно расширите кузов машины, а сам Ока будет выглядеть еще мощнее.
Также будет интересно: Моторы TSI: что значит ТСИ, особенности двигателей
Установите рулевой вал от восьмерки, с измененной посадкой водителя, так Вы получите долгожданный комфорт. А вот и долгожданные Ока тюнинг фото, с перечисленными модернизациями.
Нюансы тюнинга «Оки»
ВАЗ-1111 считается одним из самых дешевых и экономичных автомобилей: расход топлива на 100 километров составляет всего 3-4 литра, сказываясь при этом на динамике.
В связи с этим автовладельцы прибегают к модернизации технической части модели, перед которой необходимо учитывать несколько нюансов:
- Модернизация начинается с приобретения необходимых материалов.
- Инструменты, оборудование и приборы желательно покупать у официальных дилеров во избежание подделок.
- Материалы под металлик должны быть высокого качества.
Ассортимент материалов и комплектующих к «Оке» может варьироваться в зависимости от того, какой конкретно тип тюнинга будет использоваться и что планирует видоизменять автовладелец.
Тюнинг-проект «Оки» своими руками — Автоблоги — 23 сентября — 43817068145
Небольшой по размерам российский хэтчбек начал ыпускаться в далеком 1988 году, а закончилось производство совем недавно в 2008. Самый первый был дешевый автомобиль на 29 «лошадей» мощности и объемом 0,6 литров.
А теперь взгляните на достойные автомобили, которым сделали тюнинг.
Кстати, машина была модернизирована китайским концерном, с двигателем на 1 литр и мощностью 53 лошадиных сил, марка машины начала называться Seaz11116, комплектация снабжена 5-и ступенчатой механикой.
Максимальную скорость, которую могла развить машина, составляла 150 км/час. Есть запаска на задней двери, «кенгурятник», трубчатые пороги, смотря на такую атрибутику можно сказать, что автомобиль Ока настоящий компактный внедорожник.

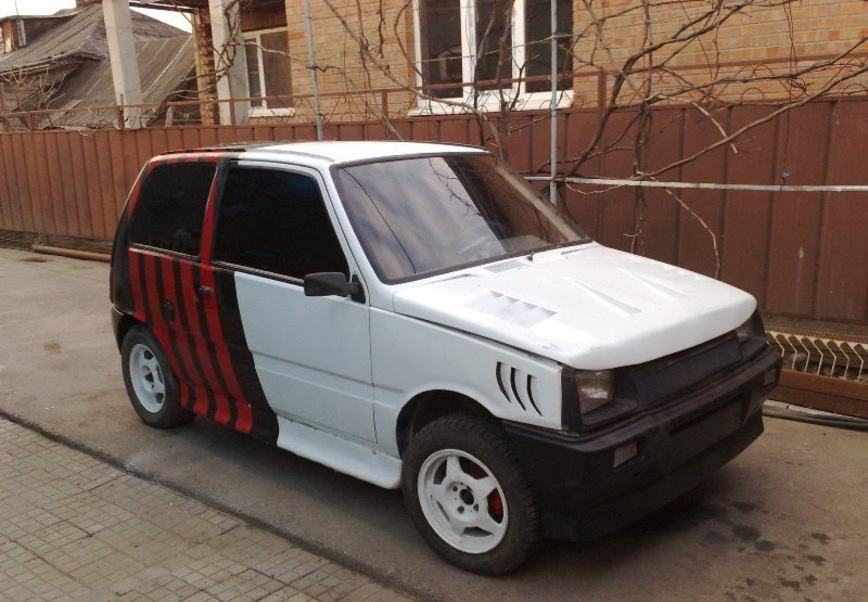

Злая «Ока»
Этот экземпляр получил капот и передние крылья с вентиляционными отверстиями, литые колесные диски и нестандартную окраску.
«Ока» на разварках
Как вам этот проект?
Заниженная подвеска, стильный обвес и настоящие пацанские разварки.
«Ока» в стиле стенс
Довольно известный проект. Передняя кромка капота была перенесена чуть ниже, ВАЗ-11113 «Ока» получила комплект экстремального занижения с установкой колес большого диаметра и накладок на колесные арки.
«Ока» WRX
Как вам воздухозаборник на капоте этой «Оки»?
Он позаимствован от Subaru Impreza WRX. Замена на четыре круглые линзовые фонаря, литые колесные диски большого диаметра и оригинальные зеркала заднего вида.

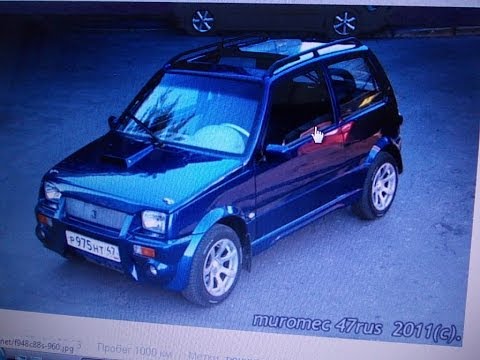

Кабриолет из «Оки» своими руками
Синий кузов и оранжевый интерьер. У него нестандартный передний бампер и забавный воздухозаборник на капоте. Немного слабовато, зато своими руками.

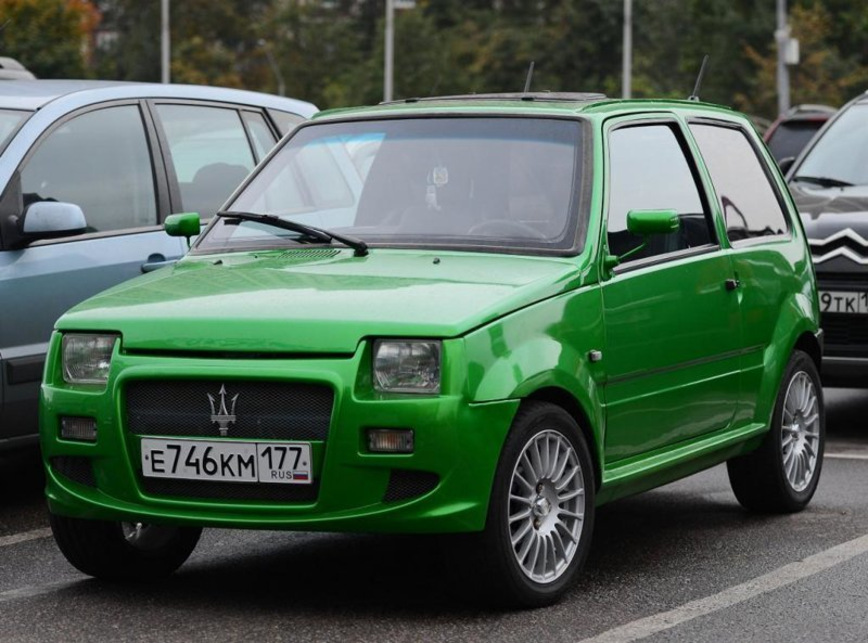

«Ока» — Maseratti
Владелец настолько уверен в роскошности своего автомобиля, что решил установить логотип Maseratti.
ВАЗ-1111 «Ока» WTCC
Помните Лады, которые гоняются в чемпионате по кольцевым гонкам WTCC? Владелец этой «Оки» явно вдохновлялся гоночными болидами, когда создавал необычный обвес.
«Ока» хрю-хрю
Кузовной обвес явно не удался, ведь его передняя часть напоминает пятачок свиньи. Как то не впечатлило!

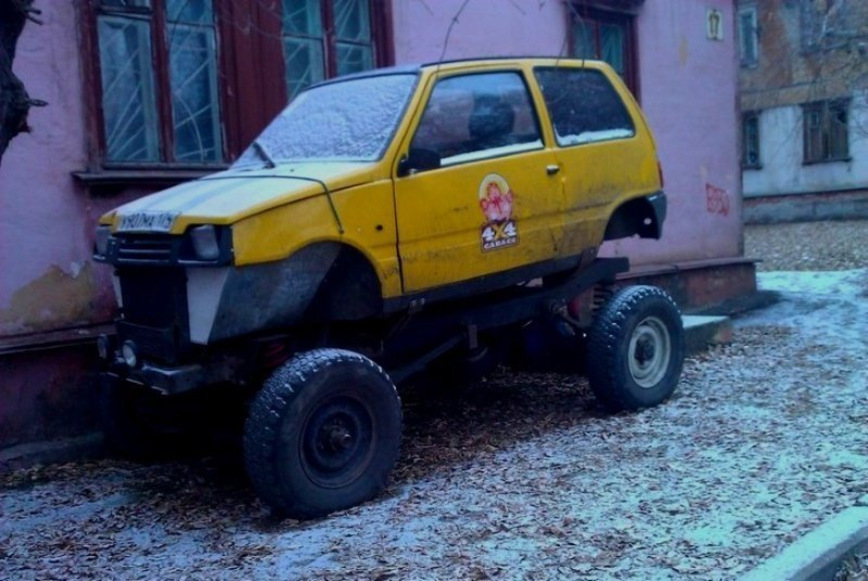

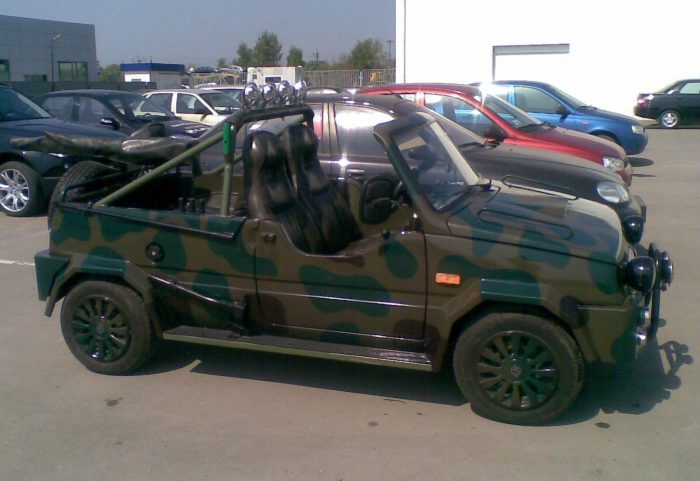

Внедорожная «Ока»
Такая «Ока» способна очень на многое на бездорожье, несмотря на отсутствие полного привода.
Небольшой вес и компактные габариты — преимущества, которые делают микроавтомобиль неплохим проходимцем. Установлены зубастые колеса, шноркель, силовые бамперы и пороги.
ВАЗ-11113 «Ока» для пижонов
Понравился стеклоочиститель? Еще один вариант доработки отечественного микроавтомобиля своими руками. Все пластиковые элементы были заменены на новые, использованы расширители колесных арок, а также вогнутые колесные диски.
«Ока» для покорения бездорожья
Чем проще — тем лучше! Настоящему покорителю бездорожья не нужна красота. Главное — функциональность. Этот микроавтомобиль получил зубастые колеса, лифтинг подвески, мощную защиту картера.
Монстр-трак из «Оки»
Вы можете сделать из «Оки» совершенно безумный монстр-трак на самодельном шасси. Сложно даже представить агрегаты каких автомобилей использованы для создании этого внедорожника.
«Ока» для путешествий
Посмотрите на этого красавца со стильным кузовным обвесом и аэродинамическим багажником на крыше.
Смело отправляемся путешествовать на любые расстояния!
ВАЗ-1111 «Ока» на шинах низкого давления
На базе Нивы выпускают болотоход «Марш». Но кому-то хочется сделать то же самое из «Оки». Оказывается, это возможно. Нужно взять раму от внедорожника, установить на нее кузов от микроавтомобиля и поставить шины низкого давления.
Пляжный багги
Это «Ока», превращенная в молодежный пляжный багги! От стокового автомобиля осталась лишь передняя часть. Задняя была создана с нуля из труб прямоугольного сечения и алюминия.
Оранжевая бестия
Крыша и двери были убраны, а в салоне новые сиденья с интегрированными подголовниками. На переднюю часть установии «кенгурятник», а штатные колеса заменили на новые.
Ламбо-«Ока»
Ваделец счастлив, а у нас много вопросов- зачем?
Установлены поднимающиеся двери, как у суперкаров Lamborghini, можно даже на «Оку».
Экстремальный развал для «Оки»
Как переплюнуть всех и сделать из советской микролитражки что-то совершенно экстремальное? Нужно переделать переднюю подвеску таким образом, чтобы задние колеса расположились под углом градусов 30-40 к дороге.

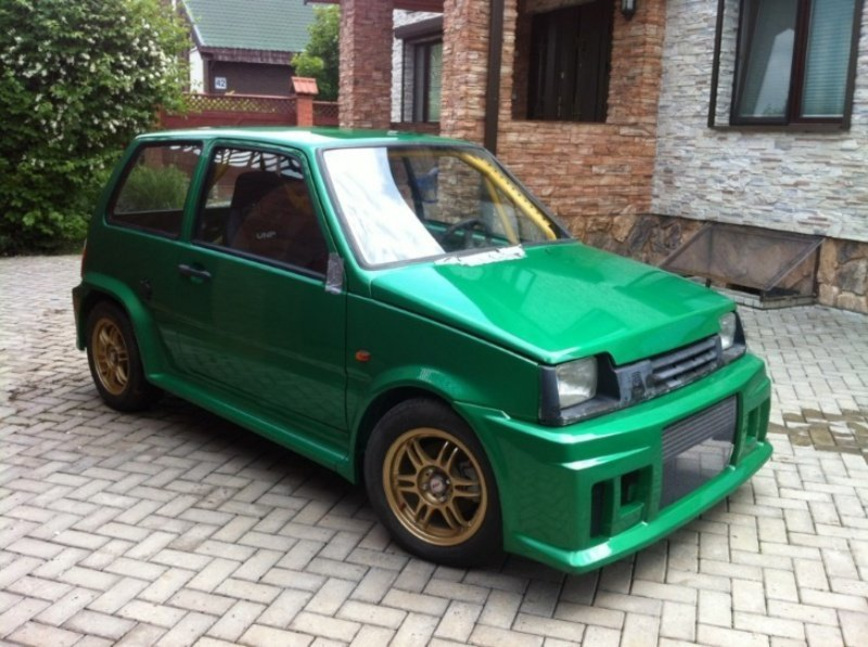

«Ока» для тайм-триала
Гоночный автомобиль — мечта многих. Он максимально легкий, а если поставить мощный двигатель и спортивные подвески, то на треке он может показать отличные результаты.
«Ока» драгстер
Еще одна ипостась крохотной микролитражки — мощный драгстер. Посмотрите на размер задних колес, чтобы понять, что тут всё серьезно и солидно.
Пикап из «Оки»
Сам завод и многие придворные ателье несколько раз пытались начать производство коммерческих модификаций на базе «Оки». И мелкими сериями такие версии действительно выпускали. Но этот пикап сделан своими руками и вовсе не для того, чтобы возить грузы.
«Ока» AMG
Представьте, что ателье AMG доработало ВАЗ-11113, примено так. Стильные немецкие штрихи, элегантные колесные диски большого диаметра, доработка силового агрегата.
«Ока» с салоном от ВАЗ-21110
Именно хорошего салона не хватало крошке. Интерьер от ВАЗ-2110 далек от идеала, но смотрится гармонично.
«Ока» Lukoil Racing
В 2002 году в команде Лукойл рейсинг началась постройка Оки с задним расположением силового агрегата 2112. Её нарекли «танцующая с волками». От серийного подрамника Оки пришлось отказаться и изготовить подрамник с стиле гоночных десяток.
Оказия
Самая известная из малолитражек данной модели. Её создал видеоблогер AcademeG, заменив практически все элементы на новые.
