Установка камер заднего вида: Установка камеры заднего вида на автомобиль

Перед тем, как вы узнаете, как правильно подсоединить камеру заднего вида авто к монитору или навигатору согласно схеме, следует определиться с выбором устройства. Современный рынок предлагает покупателям большой выбор таких гаджетов, характеризующихся разными особенностями и функционалом. Соответственно, стоимость таких девайсов также разная. На производстве всегда заботятся о том, чтобы конечный потребитель всегда мог поставить устройство своими руками, поэтому комплекты гаджетов всегда оснащаются инструкциями и переходниками.

Итак, как правильно выбрать гаджет:

1. Для начала следует определиться с выбором формы устройства, ведь это напрямую будет влиять на его подключение к монитору или навигатору. Куда производится подключение? Иногда установка камеры заднего вида осуществляется в бампер, другие модели оборудуются специальными элементами крепления. Кроме того, в некоторых случаях установка камеры заднего вида производится в ляду багажного отделения или в ее подсветку.
2. Также по типу устройства заднего вида могут быть беспроводными или с проводами. Установка камеры заднего вида с проводами — дело более кропотливое, однако такой гаджет, в отличие от беспроводного, стоит на порядок дешевле. Разумеется, беспроводные устройства более технологичны, их подключение к навигатору или зеркалу осуществляется по беспроводной технологии. Здесь уже все зависит от финансовых возможностей.
3. При выборе камеры заднего хода также следует понять, какой вам нужен угол обзора. Если направленность датчика будет слишком узкой, то автомобилист попросту не сможет полностью оценить ситуацию, которая происходит за автомобилем. Соответственно, толку от такого девайса заднего хода, будь он с проводами или беспроводной, будет мало. Однако, если гаджет заднего вида имеет большой угол обзора, на мониторе или навигаторе будет отображаться слишком много лишней информации, которая будет мешать водителю сосредоточиться.

Подготовка к установке камеры заднего вида на авто

Куда и как установить камеру заднего вида? Монтаж камеры с проводами или беспроводной своими руками требует от автолюбителя снятия определенных компонентов обивки салона или кузова, а также некоторых навыков при работе с электроникой. Если вы решили все сделать самостоятельно, то есть своими руками, то помните, что при демонтаже пластмассовой обивки нельзя спешить. Лучше найдите все необходимые крепежные компоненты и переходники, выявите места, где расположены защелки, так вы поймете, куда двигаться. Используя отвертку и другой инструментарий, вы сможете без проблем подготовить автомобиль к процессу подключения своими руками.

Помните о том, что всегда, работая с электрическими проводами и кабелями автомобиля, нужно отключать АКБ:

1. Куда необходимо заглянуть в первую очередь — так это в багажное отделение. От вас требуется обозначить места, через которые будут проходить кабеля и провода для подключения устройства мониторинга заднего хода. Как правило, в багажнике должны находиться специальные для этого заглушки, при необходимости после распиновки кабелей их можно уложить уже рядом с имеющимися проводами.
2. Что касается самого глазка, который будет мониторить задний ход, то его лучше монтировать в бампере авто либо же в подсветке номера. В принципе, здесь все зависит от автовладельца — только вам решать, какую лучше использовать схему для этого. В некоторых случаях для того, чтобы осуществить распиновку и вывести кабеля устройства мониторинга заднего хода, требуется снимать целый бампер, в иногда достаточно просто скрыть устройство заглушкой. В зависимости от авто, монтаж осуществляться в специальные посадочные места.
3. Учтите, что перед тем, как подключить камеру заднего вида, необходимо будет демонтировать некоторые компоненты в салоне, на передней панели. Как правило, монтаж гаджета подразумевает снятие торпеды и нижней части контрольной панели, это необходимо для того, чтобы после распиновки правильно подключить все переходники и подключить девайс к проводке. В некоторых случаях требуется демонтаж мультимедиа системы (автор видео — СЕРЖ).

После того, как вы осуществите распиновку, подготовите все необходимые переходники и демонтируете обивку, можно начинать монтаж устройства.

Руководство по установке и подключению

Инструменты и материалы

Перед тем, как подключить камеру заднего вида, подготовьте все необходимые инструменты.

Если вы планируете подключить устройство к стандартному монитору, то помимо кабелей и инструментария, вам потребуются соответствующие переходники:

• дрель;
• паяльник;
• отвертки.

Этапы

1. В первую очередь необходимо установить глазок. Если в вашем авто есть необходимые места для монтажа этого элемента, просто демонтируйте пластиковые заглушки и установите глазок на их место. Но как установить камеру заднего вида, если авто не оборудовано посадочными местами? Используя дрель, просверлите в бампере нужное отверстие и установите в него прибор, зафиксировав его с помощью клея.
2. Далее, проложите все необходимые кабеля по багажному отделению. В первую очередь подсоедините отрицательный кабель к кузову авто, то есть его массе, обычно это черный кабель. Для соединения можно использовать болтик, но заранее необходимо зачистить кузов от ржавчины и грязи, если они имеются, чтобы контакт был хороший. Что касается плюсового кабеля, то его лучше подключить к проводку задней фары. Таким образом, прибор будет включаться автоматически, когда водитель активирует заднюю скорость.
3. После подключения прибора кабеля протягиваются в переднюю часть салона авто и подключаются к монитору. Как правило, для этих целей кабеля вполне хватает, но возможно, его придется самостоятельно удлинить. Здесь же уточним момент по переходникам. Если вы планируете подключить прибор к штатному монитору, то возможно, вам заранее необходимо будет приобрести соответствующие переходники. Но в большинстве случаев подключение проходит без проблем, с использованием стандартных «тюльпанов». Если в вашем транспортном средстве установлена современная мультимедиа система, то она должна быть оборудована соответствующим выходом для такого прибора, проверьте это.
4. После того, как вы подключите прибор к монитору, завершающим этапом будет подключение экрана к сети и его монтаж на торпеде. В этом случае минусовой кабель следует подключить к массе кузова машины, плюс подсоединяется к силовому кабелю фар заднего хода. Как правило, этот элемент расположен в области селектора коробки передач, то центральной консолью. Что касается непосредственно дисплея, то зафиксируйте его на консоли саморезами, но более эстетично будет смотреться двухсторонний скотч.

Проверка и настройка

1. Для проверки подключите АКБ, включите зажигание.
2. Активируйте заднюю скорость.
3. В том случае, если на дисплее появилось изображение с фоном заднего вида авто, процесс подключения можно считать законченным. Можно собирать обивку салона.
4. При необходимости можно произвести регулировку объектива.

Видео «Монтаж прибора заднего вида»

Подробная инструкция представлена на видео ниже (автор видео — Всяко разно из Китая).

 Загрузка . ..

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80.00%)

Нет (20.00%)

Установка камеры заднего вида на автомобиль своими руками

Камеры заднего вида на авто используют с целью обеспечения обзора в зонах, не заметных с места водителя напрямую или при помощи зеркала. Камеры такого типа монтируют на задние бамперы, на кузове и прочих местах автомобиля. Камеру обычно можно активировать при задней передаче. Данное устройство способно значительно облегчить парковку автомобиля.

Камера заднего вида на авто покупаются отдельно или вместе с парковочным радаром. Также распространена камера заднего вида на авто с монитором. Система кругового обзора включает в себя некоторое число камер и центральный управляющий блок.

Также применяются камеры фронтального типа, монтируемые в основном в передний бампер.

Подобные решения включают вручную.

Виды

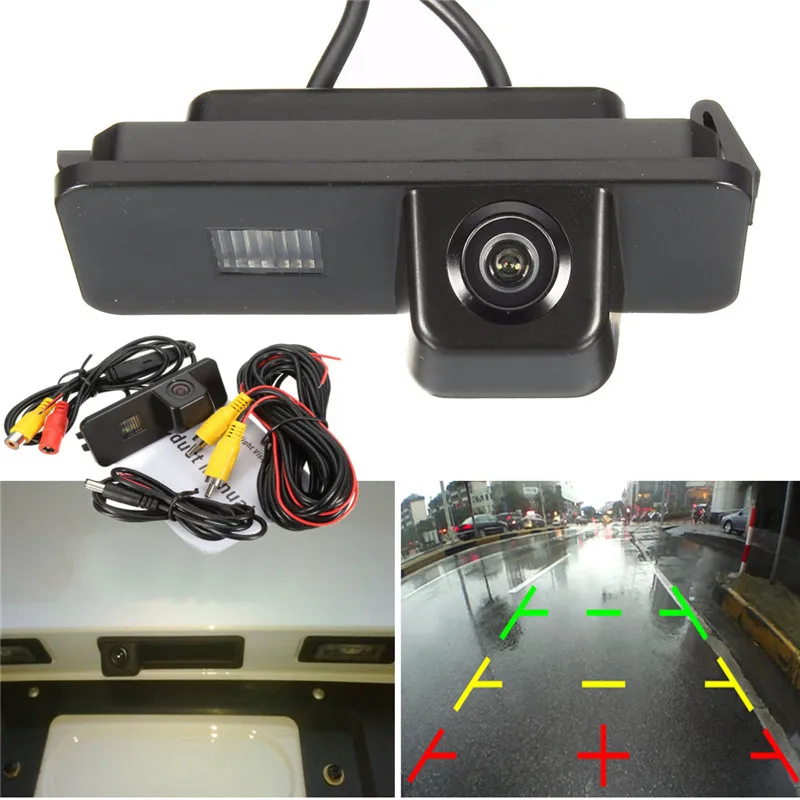

Штатный тип камер изготавливают для конкретной марки автомобилей, что значительно упрощает монтажные работы. Установку гаджетов штатного типа производят без повреждений машины, саму камеру размещают так, что она незаметна для прохожих и других водителей. К минусам можно отнести высокий ценник и ограниченность в выборе такой разновидности.

Данные камеры располагают в штатных местах для камеры или на плафоне, подсвечивающем задний номерной знак.

Универсальный тип можно установить на любую машину, но скрыть окружающих её не получится, а монтаж зачастую сопровождают повреждения поверхности транспортного средства. Замена крепления на шурупах может послужить скотч, однако в надежности он уступает. Универсальную камеру располагают на бампере, в области номерного знака и прочих местах.

Универсальный тип камеры используют для различных типов обзора и подразделяют на 3 основные категории.

Камера врезной категория незаметная, но для её монтажа нужно просверлить бампер. В качестве крепления служат защёлки гайки стопорного типа.

Накладную камеру монтируют на кузове или закрепляют кронштейнами. Недостатки аналогичны врезной разновидности.

Такая камера легко монтируется в рамку номерного знака, но данное преимущество имеет и недостаток: данная модель может быть снята вместе с номером ворами.

Направление обзора

Задние камеры необходимы для отображения картинки зеркально, дабы водитель не путался в сторонах. Передние «они же фронтальные или передние камеры» камеры необходимы для показа изображения без зеркального искажения.

Боковые камеры выдают картину аналогично передним. Установку осуществляют в боковых зеркалах.

Системы кругового обзора включают в себя несколько камер «всех вышеупомянутых типов по направлению обзора».

Подключение

Проводной тип подключения подразумевает кабельное соединение камеры и экрана. Таков способ характеризуется доступностью, устойчивостью к помехам и способен обеспечить хорошее качество изображения. Минусом являются сложности установки.

Беспроводный тип подразумевает связь камеры и монитора при помощи радиоволн. Как пример, это может быть камера заднего вида wifi на авто. Подобные решения облегчают монтажные работы с устройством, однако уровень качества картинки нестабилен. О том, как камера заднего вида на авто установка своими руками видео, можно посмотреть на множестве ресурсов.

Тип модулей камеры

CMOS-модули являются доступными и компактными матрицами с приемлемой по темпу обработкой изображений. В плане качества картинки уступают CCD решениям.

Немаловажно отметить, что существуют CMOS модули, характеризующиеся высоким уровнем светочувствительности, сопоставимым с CCD-матрицей. Камеры задней направленности обычно работают при достаточном освещении для получения изображения удовлетворительного качества.

CCD-модули характеризуются намного лучшим качеством изображения, в том числе при недостаточном освещении, но и ценник на них на порядок больше. К минусам таких модулей относят низкую скорость обработки изображений.

В случае усовершенствованных в сравнении с CCD-модулями, HCCD-матрицы выдают намного лучшее изображение при слабой освещенности, однако их стоимость несколько дороже.

Уровень разрешающей способности

Чем больше разрешение тех или иных модулей, тем выше качество изображения, что особенно полезно при слабом освещении. Уровень разрешения в устройствах заднего типа не более 0,3 Мегапикселей, однако, данного показателя достаточно для их нормальной работы.

Разрешение видео

Этот показатель определяют вертикально и горизонтально. В случае вертикального разрешения для основных стандартов составляет шестьсот двадцать пять строк. На горизонтальное разрешение влияют углы обзора. Такую величину измеряют в телевизионных линиях, которая находится в диапазоне от четырехсот двадцати до пяти ста сорока.

Чем лучше разрешение, тем лучше будет изображение в плане четкости и детальности.

Соответственно вырастит цена такой камеры. Дабы задействовать все плюсы хорошего разрешения необходим подходящий монитор.

Стандарт видеосигнала

Стандартом сигнала или системой цветности в основном используют либо американскую, либо европейскую систему. Таков параметр требуется для правильности выбора устройства вывода для камеры: стандартом сигнала в обоих устройствах должен быть одинаковый вариант.

Преимущественно все современные модели обладают поддержкой двух стандартов цветности.

Режимы изображения

Прямой режим отображения, при котором водитель наблюдает изображение так же, как и камера.

Зеркальный режим отображения, при котором водители видят преобразованное изображение, а правая и левая стороны меняются местами. Тем самым облегчено восприятие картинки – оно оказывается подобным картинке с зеркала автомобиля.

Прямой/зеркальный тип изображения, при котором устройство способно действовать в обоих вышеупомянутых режимах.

Уровень освещенности

Данный параметр определяет уровень светочувствительности матрицы, измеряясь в люксах.

Благодаря ему можно оценить способности камеры при темных временах суток. Минимальный уровень освещенности в современных решениях колеблется от одной сотой до трёх люксов.

Светочувствительность CMOS-матриц – это одна десятая люксов, в то время как у CCD составляет одну сотую люксов.

Немаловажно отметить, что теоретически, чем ниже показатель люксов, тем эффективней работают устройства при слабом освещении. На деле всё обстоит иначе и камерах приходится работать в комбинации с включенными фарами, помогающими в обеспечении хорошо различимой картинки. Потому показатель минимальной освещенности является по большей части рекламным значением.

Углы обзора

От данного показателя также зависит качество картинки. Чем он выше в горизонтальном плане, тем шире пространство в захватываемом кадре, но при весьма широких углах картинка будет искажаться. Необходимо найти баланс между зрительным полем и уровнем детализации изображения. Для приемлемого уровня сзади достаточно диапазона 120-170 градусов.

Важно отметить, что для получения наиболее качественного изображения с широкоугольного объектива необходимо высокое разрешение, в противном случае результат окажется размытым.

Шумность сигнала

Количество шумов оказывает большое влияние на итоговую картинку. Чем больше пропорции сигнала относительно шуму, тем меньшими будут помехи и искажения на итоговой картинке.

Оптимальным уровнем для приемлемого качества является – 40 децибел. У наиболее совершенных моделей данная цифра варьируется от 48 до 50 децибел.

Температура во время работы

Камеры должны функционировать при любых условиях, в независимости от климата и погоды.

Потому качественным устройствам по силам выдержать температуру от двадцати пяти градусов мороза до шестидесяти градусов жары.

Функции

Инфракрасная подсветка может улучшить качество картинки в процессе ночной съемки.

Подсветка обеспечивается светодиодами, размещаемыми по граням объектива. Как показано практикой, данную функцию можно задействовать только в случае выхода из строя штатных автомобильных фар. В прочих ситуациях она будет бесполезной.

Камеры способны накладывать на изображение парковочные метки, способные помочь водителю в определении расстояния до предмета, упрощая маневры при неудобных для них условиях.

Стоит знать, что для корректности работы данной функции, установка камеры заднего вида на автомобиль своими руками должна осуществляться на конкретной высоте от земли и под конкретным углом.

При помощи коррекции баланса белого в автоматическом режиме выбираются оптимальные показатели упомянутого свойства и всей гаммы, меняя их, подстраиваясь под определенный источник света.

Защиты от пыли и влаги позволит предотвратить попадание внешних факторов во внутренние компоненты устройства. Функция является обязательной, так как камера постоянно находится воздействием грязи, осадков и множества других воздействий окружения. Классифицируют защиту IPХХ-кодом, где первая цифра подразумевает защиту от воздействия пыли, а вторая подразумевает защиту от влаги.

Важно отметить, что в независимости от уровня устойчивости устройства к влаге, не стоит ни в коем случае мыть устройство под сильным напором или вовсе чистить при помощи сухой тряпки.

В последнем случае можно расцарапать объектив.

При помощи пультов дистанционного управления можно облегчить процесс управления камерой.

Данное решение можно встретить в недешевых камерах. В основном, пульт поставляют проводного типа.

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для  ваша конкретная модель камеры заднего вида .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

1. Одноминутное объяснение того, как работает установка резервной камеры
2. Стоимость установки резервной камеры
3. План успешной установки камеры заднего вида
4. Примеры электрических схем
5. Соберите инструменты и оборудование для установки камеры
6. Образцы установок
7. Время тестирования

1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка резервной камеры выполняется примерно в несколько шагов:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших  вариантов крепления камеры заднего вида и  потребностей питания системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим  плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера.0008 Видеорегистратор и встроенное оборудование для обеспечения безопасности  , которое вы можете выбрать, когда будете им заниматься. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
   1. В зависимости от выбранного вами формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите ваше текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
   2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
   3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
   4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.

2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

• <100 долларов США за базовую резервную камеру .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
• В зависимости от желаемых наворотов у нас также есть большой выбор высокого качества:
  • ОЭМ Форда подходят резервные камеры
  • GM OEM подходят для резервных камер
  • ОЭМ Тойота подходят резервные камеры
  • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
  • Универсальные камеры заднего вида
  • Камеры заднего вида
  • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку камеры заднего вида. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.

3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

4) Примеры схем подключения

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Большинство резервных камер камеры выглядят при использовании мониторов зеркальных зеркалов заднего вида:

Ниже пример из Наиболее камеры обратной камеры выглядят как установка камеры . с использованием OEM-компонентов.

5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож для бритвы
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект его не входит, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.

6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:

Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​непосредственно над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

1. Проложите камеру и кабель питания через отверстие в салоне автомобиля.
2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это прикрепить саму камеру к задней части вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!

7) Время тестирования

Время пробного прогона. Прежде чем собрать все обратно в машине, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда она должна, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:

• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида

Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

Работа выполнена правильно!

Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

Поделиться:

Похожие сообщения

Как установить камеру заднего вида на автомобиль

За последние годы автомобильные технологии значительно продвинулись вперед, что делает вождение более удобным. Даже при автономном вождении современные автомобили оснащены множеством удобств, таких как камеры заднего вида.

Но что, если в вашем автомобиле его нет или новый автомобиль не предусмотрен в бюджете? К счастью, установить камеру заднего вида на свой автомобиль намного проще, чем вы думаете, и это можно сделать менее чем за несколько сотен долларов.

Это делается путем прикрепления небольшой камеры к внешней стороне вашего автомобиля, что позволяет вам видеть, что находится позади вас. Вот как вы можете это сделать.

Выбор оборудования

Из-за большого количества онлайн-устройств и большой разницы в цене найти подходящее устройство может быть непросто. Камеры заднего вида чаще всего устанавливаются с помощью прилагаемого кронштейна или с помощью вашего номерного знака. Отснятый материал обычно отображается на головном устройстве вторичного рынка или с добавлением экрана в другом месте. В последнем случае комплекты будут включать в себя отдельный монитор или экран зеркала заднего вида, чтобы закрыть заводское зеркало.

Несмотря на множество вариантов на рынке, процесс установки остается примерно таким же, и вот как это можно сделать.

Инструменты, которые вам понадобятся

Как и для большинства установок, вам необходимо собрать необходимые детали и инструменты. Большинство из этих инструментов, вероятно, уже есть в вашем доме, но вот то, что вам нужно для работы, и при этом быть в безопасности.

• Защитное снаряжение: очки и перчатки
• Инструмент для зачистки проводов
• Кусачки
• Multimeter
• Electrical Tape
• Trim Removal Tool
• Philips or Flathead Screwdriver
• Soldering Iron
• Drill with assorted bits
• Posi-tap or other electrical connectors
• Cable Ties
• Socket Set
• Rearview Camera System

Эти инструменты применимы к большинству автомобилей, но не ко всем. Европейские автомобили используют биты безопасности для предотвращения несанкционированного доступа извне, поэтому для доступа вам могут понадобиться биты Torx или Hex.

Правильная подготовка предотвращает плохую работу

Перед началом работ на автомобиле отсоедините кабель заземления от аккумулятора и убедитесь, что автомобиль обесточен. Невыполнение этого требования может привести к перебоям в электроснабжении или серьезным травмам.

Не забудьте надеть надлежащее защитное снаряжение, так как последнее, что вы хотите, это повредить новое снаряжение, которое вы только что купили, или себя.

Монтаж оборудования

Вам необходимо получить доступ к месту установки оборудования. Во многих случаях это будет просто, так как это может быть приборная панель или зеркало заднего вида. Единственный случай, когда вы не будете устанавливать новое оборудование, — это если у вас уже есть головное устройство вторичного рынка, которое поддерживает эту функцию. Затем вам нужно будет получить доступ к задней части головного устройства.

В этом случае мы будем использовать систему крепления заднего вида. Используя прилагаемые эластичные ремни, прикрепите новое зеркало заднего вида к существующему в автомобиле. Убедитесь, что перед зеркалом нет препятствий и оно поддерживает полную функциональность.

Далее необходимо установить камеру на транспортное средство. Самый простой способ — использовать кронштейн номерного знака, так как это просто два винта. Однако из эстетических соображений хочется максимально сохранить заводской вид, поэтому монтируйте его за ручку багажника. Это можно сделать с помощью двустороннего скотча или просверлив отверстие в багажнике.

При использовании двустороннего скотча необходимо убедиться, что обе сопрягаемые поверхности чистые, так как любой мусор может привести к падению камеры во время движения. Сопрягаемые поверхности можно чистить любой тряпкой и изопропиловым спиртом.

Наконец, вам нужно просверлить ствол, чтобы проложить внутри провод камеры. Этот шаг будет одинаковым для любого типа крепления камеры, если вы хотите сохранить чистый вид. Этот шаг может быть сложным, но вам просто нужно убедиться, что ничего не будет повреждено в процессе. Пока на пути нет проводов, можно приступать к сверлению. Пропустите провод через отверстие, которое вы только что просверлили, и любую потенциальную отделку, чтобы получить доступ к проводу внутри автомобиля. Хотя этот шаг может варьироваться, концепция остается неизменной.

Завершение подключения

Вам необходимо найти панель предохранителей или переключаемый разъем питания, чтобы обеспечить питание камеры заднего вида. В некоторых автомобилях для этого есть специальные посты, что делает его очень удобным, но все автомобили имеют блоки предохранителей. Этот шаг важен, так как вы, вероятно, захотите завести машину на следующее утро. Если все сделано неправильно, система камеры заднего вида будет непрерывно разряжать аккумулятор в течение ночи.

Предохранители, такие как дворники или магнитола, получают питание только при включении ключа, что делает их отличными источниками энергии. Хороший способ проверить это — использовать мультиметр и проверить, на какие клеммы предохранителей подается питание, когда ключ включен.

После того, как вы проверите, какой предохранитель переключил питание, вам нужно взять отвод предохранителя и вставить его в один из контактов терминала, как показано на рисунке. Как и ранее, заправьте провода в необходимую отделку, чтобы сохранить чистый вид.

Для работы камеры заднего вида камера должна знать, когда автомобиль движется задним ходом и нуждается в видеосигнале. Это делается путем прокладки прилагаемого провода от передней части автомобиля к концу. Этот шаг относительно прост.

Далее необходимо подать сигнал на камеру заднего вида. Это можно сделать, нажав на фонари заднего хода. Вы просто разбираете свой задний фонарь и находите провода, идущие к заднему фонарю. Возьмите друга и попросите его нажать на педаль тормоза. Это подаст питание на стоп-сигнал, что упростит определение того, к какому проводу подключиться.

С помощью мультиметра проверьте, на какой провод подается напряжение 12 вольт. Вам нужно добавить новый сигнальный провод к тому, что уже установлено на автомобиле. Самый простой способ — использовать Posi-tap или какой-либо другой электрический разъем, чтобы вставить новый провод в существующий. В этом случае используйте поворотный соединитель, чтобы упростить процесс. Альтернативный метод — зачистить провод вручную и впаять новый.

После выполнения этого шага система камеры заднего вида должна быть полностью работоспособна. Проверьте свою работу, снова подключив кабель заземления к клемме аккумулятора, чтобы подать питание. Затем включите машину задним ходом и проверьте, работает ли камера. Если вы видите что-то позади своего автомобиля, значит, вы готовы собрать автомобиль и снова привести его в порядок.

В случае, если это не работает, перепроверьте свою работу и убедитесь, что все провода подключены к правильным местам. Гораздо проще устранить проблему до того, как кабели будут спрятаны за накладками. Убедитесь, что добавленный кабель ничему не мешает.

Последние штрихи

Убедившись, что новая система работает, вы можете собрать машину, чтобы она снова выглядела оригинально. Поскольку вы сняли некоторые детали отделки, пришло время их переустановить.

Как правило, они встают на место без каких-либо проблем, хотя могут возникнуть проблемы, поскольку под ними проходит еще один провод. Спрячьте новые провода позади существующих проводов, проходящих внутри, и используйте стяжки, чтобы зафиксировать их на месте. После того, как отделка переустановлена, вы готовы к вождению!

Руководство по установке и подключению камеры заднего вида

Наш веб-сайт поддерживается нашими пользователями. Иногда мы получаем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте

Камера заднего вида дает много преимуществ, особенно для заднего хода, она позволяет вам легко видеть пространство позади вашего автомобиля. Иногда у вас есть препятствия или, может быть, люди на заднем сиденье мешают вам заметить объект, вот где задняя камера приходит и спасает вас. В этой статье мы объясним все детали установки и подключения камеры заднего вида.

На современном рынке существует множество типов камер заднего вида, все они выполняют свою работу, но некоторые из них установить намного проще, чем другие. Этот гаджет кажется очень важным для современного водителя.

Всего за несколько шагов и базовые знания о проводке вы сможете установить камеру заднего вида примерно за час или два. Таким образом, вам никогда не придется вытягивать шею и беспокоиться о том, что вы что-нибудь заденете при движении задним ходом.

Итак, если у вас возник вопрос, как установить резервную камеру заднего вида, вы обратились по адресу. Мы расскажем об установке камеры заднего вида шаг за шагом, чтобы каждый мог сделать это с легкостью.

Начнем с инструкции по установке камеры заднего вида!

Содержание

• Что такое камера заднего вида и как она работает?
• Что нужно знать для установки камеры заднего вида?
• Видеоруководство – Как установить камеру заднего вида
• Часто задаваемые вопросы
• Заключение

Что такое камера заднего вида и как она работает?

Работа камеры заднего вида проста, она дает вам живое изображение с задней части вашего автомобиля. Это дает вам более четкое представление о том, что находится позади автомобиля, чего не может показать зеркало заднего вида.

На рынке представлено несколько типов камер заднего вида, и они различаются по месту установки.

• Имеются камеры в рамке номерного знака, расположенные внутри номерного знака.
• Камеры бара номерного знака расположены в баре сверху номерного знака.
• Камеры, установленные на кронштейне, отдельно крепятся к верхней поверхности автомобиля.
• Установленные вспышкой камеры заднего вида, которые сливаются с поверхностью автомобиля.

Как мы упоминали ранее, идея камеры заднего вида, также известной как камера заднего вида, очень проста, и это дает вам полный обзор вашего окружения, когда вы делаете резервную копию своего автомобиля. Хотя идея проста, реализация этой аппаратуры очень сложна. Даже самые простые резервные камеры представляют собой довольно сложные технологии, и они постоянно совершенствуются.

Главное в этих типах камер — захват изображения. Камеры заднего вида на самом деле предназначены для передачи зеркального изображения на монитор в передней части автомобиля, поэтому, когда вы смотрите на него, ориентация правильная. Если бы изображение не было перевернутым, вы бы повернули налево, когда хотели повернуть направо, и наоборот.

Еще одна часть, кроме самой камеры, это монитор. В новых автомобилях установлены камера и монитор, что решает проблему. Но если у вас не установлена ​​камера производителя, вам придется размещать монитор самостоятельно, и наиболее часто используемая позиция — это приборная панель.

Преимущество монитора, который не устанавливается производителем, заключается в размере, вы можете выбрать монитор большего размера для своего автомобиля, чтобы иметь еще лучший обзор вашего окружения.

Также следует отметить, что камера заднего вида, как и большинство вещей, не идеальна.

Главное, что иногда может быть проблемой, это качество видео с камеры. Это связано с тем, что большинство камер устанавливаются в нижней задней части автомобиля, и они могут быть закрыты погодными условиями, такими как снег, дождь, а также мусор и грязь. Это можно исправить, просто почистив объектив камеры заднего вида, но если вам приходится делать это часто, это может раздражать.

Камеры имеют долгий срок службы, но иногда могут происходить сбои, что может сказаться на качестве видео или просто перестать работать камера заднего вида.

Вот некоторые из вещей, которые следует иметь в виду, когда вы ищете камеру заднего вида для своего автомобиля, а также важно помнить, что эти камеры заднего вида не заменяют зеркала заднего вида или не поворачиваются, чтобы посмотреть, они считаются дополнительными средствами безопасности, которые могут показывать скрытые опасности.

Что нужно знать для установки камеры заднего вида?

Во-первых, нужно учитывать, что этот вид работ может быть грязным, а иногда и опасным, так как вы работаете с электричеством. При работе с электричеством может произойти много несчастных случаев, поэтому вам нужно быть особенно осторожным.

На вопрос, что мне нужно знать, чтобы я мог установить свою камеру заднего вида, вам понадобится желание, некоторые инструменты и некоторые базовые знания в области электротехники.

Так как вы работаете с поверхностями, которые обычно подвергаются воздействию внешней среды, и они будут грязными, вам лучше использовать пару механических перчаток.

Вам также понадобятся некоторые инструменты, которые помогут вам успешно выполнить эту задачу, называемую «установка камеры заднего вида».

Вот список инструментов, которые вам понадобятся:

• Несколько типов отверток
• Некоторые кусачки
• Сверло обязательно должно быть
• Сверла разных размеров
• Изолента для крепления кабелей
• Posi-Taps пригодится
• Инструмент для зачистки проводов
• Автомобильный мультиметр

Итак, прежде чем начать, разложите инструменты в определенном порядке, чтобы они всегда были под рукой, расчистите необходимое пространство, например, гараж, подъездную дорожку или, может быть, уличную парковку. Наденьте перчатки и защитные очки и приступайте к работе!

Вот пять шагов, которые вам необходимо выполнить.

Первый шаг: Добавление камеры заднего вида

Первым шагом при установке камеры заднего вида является выбор подходящего места, где она сможет предоставить вам всю необходимую информацию и обеспечить максимально удобный для вас угол обзора.

После того, как вы выбрали место для камеры и приступили к установке, не забудьте заглушить автомобиль и безопасно отсоединить клеммы аккумулятора.

 После того, как вы это сделаете, продолжите установку, отметив место, где шнур камеры касается автомобиля.

После маркировки убедитесь в отсутствии проводов, тросов, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.

Вам также потребуется провести визуальный осмотр, чтобы определить размер отверстия и резиновую втулку.

После того, как вы определились с размером, просверлите отверстие по отметке снаружи, после чего не забудьте добавить резиновую втулку для защиты провода от грубых металлических краев.

Теперь все, что вам нужно сделать, это пропустить кабель камеры через отверстие и прикрепить его к оборудованию, которое было предоставлено вам поставщиком (чаще всего) или приобретено вами самостоятельно.

Второй шаг: Начинаем монтаж проводки

Первым делом нужно сделать кластерный провод к проводу камеры. Вы сразу заметите, что он разделяется на два, видео, провод питания и, в некоторых случаях, провод обратного сигнала.

• (Примечание) Камере нужен сигнал, чтобы предупредить машину, движущуюся задним ходом, чтобы она могла отображать видеопоток. В некоторых случаях устройство будет иметь автоматическое определение сигнала, которое может обнаруживать входящий видеосигнал. Если это относится к вашей камере заднего вида, вы можете просто пропустить этот шаг.

Второе, что вам нужно сделать с проводкой, это найти ткацкий станок производителя и попытаться соединиться с ним и использовать тот же маршрут проводки. Это даст вам лучший вид на проводку и сделает ее намного проще.

Далее вам нужно будет определить источник питания для камеры заднего вида, и для этого вы можете использовать подсветку номерного знака или фонарь заднего хода. Вам также понадобится мультиметр для определения отрицательной и положительной проводки источника.

Затем вы должны соединить положительный провод камеры с положительным проводом источника и отрицательный провод камеры с отрицательным проводом источника. Проще всего это сделать с помощью коннектора или Posi-Tap.

Следующее, что нужно сделать, это позаботиться о проводах. Вам нужно будет соединить провода вместе, и для этого мы рекомендуем простое армейское соединение, поскольку оно не требует пайки.

Вам придется разрезать пластиковое покрытие провода, для этого можно использовать инструмент для зачистки проводов. Этим вы обнажаете медь, которая необходима для следующего шага.

Затем разделите медную секцию на две части и оберните ее вокруг светового провода, чтобы обеспечить надежное соединение.

Для защиты можно использовать термоусадочную пленку или ленту, просто обернув ее вокруг соединительной части.

• (Примечание) Это один и тот же шаг для обоих проводов, отрицательного и положительного.

Третий шаг: Маршрут прокладки

Существует несколько наиболее часто используемых маршрутов прокладки, и это, в конечном счете, ваше решение. Вы можете проложить маршрут под полом или на его потолке. Это также зависит от типа вашего транспортного средства.

После того, как вы выберете правильный маршрут, удалите некоторые детали, такие как дверная резина, ковровое покрытие, которые мешают прохождению, чтобы провод мог незаметно пройти.

Затем просто проложите два провода по выбранному маршруту и ​​держите их подальше от передней части автомобиля.

• (Примечание) После этого не забудьте снова прикрепить все снятые детали.

Четвертый шаг: подключение дисплея

Первое, что вам нужно сделать, это выбрать правильное место для монитора. Вы можете разместить его на приборной панели (самое распространенное место), зеркале заднего вида или, может быть, сверху приборной панели.

Теперь пришло время подключить питание, видео и сигнальный провод.

В некоторых моделях кабель питания монитора можно подключить прямо к блоку предохранителей с помощью переходника. Вы можете использовать мультиметр, чтобы найти правильное место для подключения кабеля питания.

На других типах кабель питания можно подключить к стереосистеме.

В этом случае сначала вам нужно расчистить путь, чтобы вы могли добраться до стереосистемы, сняв некоторые детали отделки. Затем найдите кабели питания на стереосистеме и подключите положительный к положительному, а отрицательный к отрицательному.

Также подключите провод видео, и вам может понадобиться подключить провод сигнала к проводу триггера заднего хода.

Пятый шаг: Завершение установки

Пятый шаг зарезервирован для проверки предыдущей работы, которую мы сделали. Прежде всего, вы должны снова подключить аккумуляторы и завести машину, поставить ее на задний ход, чтобы проверить, работает ли камера, если она работает, вы хорошо поработали. Если это не так, вам придется вернуться и снова выполнить шаги и найти ошибку.

После завершения процесса, если есть лишний провод, вы можете убрать его с помощью липучки или изоленты.

Не забудьте установить на место все ранее снятые детали салона, обшивки или панелей.

Если вы внимательно следовали инструкциям, вы успешно установите камеру заднего вида. Теперь вы добавили в свой автомобиль новую функцию и повысили безопасность для себя и пассажиров при движении задним ходом.

Видеоруководство — установка камеры заднего вида

Часто задаваемые вопросы

Какой угол обзора используется чаще всего?

Большинство производителей устанавливают стандартный угол обзора 120 градусов. Это наиболее распространенный угол для большинства камер заднего вида, и доказано, что это угол, который может предоставить вам всю необходимую информацию при резервном копировании.

Правильно ли работают камеры в плохую погоду и в дождь?

В зависимости от производителя почти все камеры заднего вида водонепроницаемы.

Правильно ли работают камеры ночью?

Это также зависит от производителя и типа камеры, которую вы покупаете. Некоторые камеры оснащены ИК-подсветкой, которая обеспечивает отличное ночное видение.

Сколько времени займет установка камеры заднего вида?

Зависит от ваших знаний об автомобильных деталях. Если вы новичок, но имеете некоторые познания в проводке, то установка камеры заднего вида может занять несколько часов, может час-два. Если вы очень хорошо разбираетесь в этих типах рассрочки, это займет у вас намного меньше.

Какие инструменты мне потребуются для установки резервной камеры заднего вида?

Вам определенно понадобятся инструменты. Большинство из них являются основными инструментами, которые есть в любом домашнем хозяйстве. Вам понадобится отвертка, изолента, кусачки, клещи для зачистки проводов, дрель и мультиметр. Если у вас нет некоторых из этих инструментов, вы всегда можете одолжить их у друга или соседа.

Куда поставить монитор с камеры заднего вида?

Расположение монитора с камеры заднего вида на ваше усмотрение. Вы можете разместить его там, где вам удобнее всего смотреть, например, на приборной панели, сверху приборной панели или, может быть, на зеркале заднего вида.

Вывод

Преимущества камеры заднего вида слишком хороши, чтобы бояться проводки и установки. Поэтому, если вы задаетесь вопросом, как подключить камеру заднего вида, просто следуйте нашим инструкциям, и даже будучи новичком в установке автомобильных запчастей, вы справитесь с этой задачей за несколько часов. Поэтому вместо того, чтобы платить пару сотен долларов профессионалу, просто позвоните другу, чтобы он помог вам и превратил проводку камеры заднего вида в увлекательное занятие.

Если вы ищете надежную камеру заднего вида, ознакомьтесь с этим руководством по покупке, которое мы составили.

Лучшие автомобильные камеры заднего вида на 2022 год

Если вы ищете безопасный и доступный способ улучшить видимость во время вождения, камера заднего вида — отличный вариант. Независимо от того, занимаетесь ли вы параллельной парковкой или проверяете наличие слепых зон, резервная камера может оказаться большим подспорьем. На самом деле, каждый новый автомобиль, выпускаемый сегодня, должен иметь встроенную камеру заднего вида, но не у всех есть совершенно новый автомобиль или он может себе это позволить. Это не значит, что вы должны обходиться без него. Вы можете найти недорогие камеры заднего вида, которые вы можете установить самостоятельно, и они могут быть такими же удобными, как и встроенные в новые автомобили. Некоторые из лучших вариантов камеры заднего вида могут быть даже интегрированы с видеорегистратором.

Многие из нас до сих пор ездят на автомобилях, выпущенных до 2018 года, но не волнуйтесь, если вы чувствуете себя обделенными. Существует множество камер вторичного рынка, предназначенных для этих старых автомобилей, которые вы можете установить самостоятельно. Все, что вам нужно сделать, это прикрепить камеру заднего вида к задней части автомобиля (желательно как можно ближе к центру автомобиля) и отправить отснятый материал на монитор, подключенный к дисплею консоли, приборной панели или встроенному экрану вашего автомобиля. зеркало заднего вида, обеспечивающее лучшую видимость без необходимости видеть слепые зоны при движении задним ходом.

Некоторые резервные камеры дают вам простой вид сзади, в то время как другие используют широкий угол или даже серию камер для имитации вида вашего автомобиля и его окружения с высоты птичьего полета (особенно полезно для большого автомобиля). Некоторые из лучших камер заднего вида имеют датчик, который издает звуковой сигнал, когда ваш автомобиль приближается к другому объекту. Большинство из них, по крайней мере, будут иметь сетку линий, которая появляется на экране, чтобы обеспечить контекст того, насколько близко вы находитесь к объектам в поле зрения.

То, что у вас есть камера заднего вида, не означает, что вы застряли с ней. Вы всегда можете модернизировать свою резервную камеру — вы даже можете добавить дополнительную камеру к существующей системе, если у вас есть технические ноу-хау для ее правильного подключения или вы знаете кого-то, кто это делает.

Вот наш выбор лучших камер заднего вида в различных категориях на основе мнений экспертов и оценок потребителей. И обязательно продолжайте читать некоторые профессиональные советы по выбору правильной системы задней камеры для вас.

Авто-Вокс

Комплект беспроводной резервной камеры Auto-Vox CS-2

Лучшая резервная камера в целом

Если вам нужна простая установка и отличное качество изображения, Auto-Vox CS-2 предлагает лучшее из обоих миров. Поскольку это беспроводная камера, у вас не должно возникнуть проблем с креплением камеры (со встроенным беспроводным передатчиком) к задней части автомобиля или установкой экрана с присоской на приборной панели. Это означает, что вы можете сэкономить деньги, избегая платы за установку с этой беспроводной резервной камерой.

Хотя проводные камеры в целом более надежны, чем беспроводные, CS-2, как и другие включенные здесь беспроводные камеры, является исключением из этого правила. Камера использует цифровую беспроводную передачу, что означает практически полное отсутствие помех от других сигналов и отсутствие искажений изображения. Кроме того, сигнал сильный, и Auto-Vox рекомендует камеру для любого транспортного средства длиной менее 32 футов.

Следует отметить, что угол обзора камеры заднего вида CS-2 составляет 110 градусов, что может быть слишком узким для водителей, которым требуется очень широкое поле зрения. Тем не менее, для параллельной парковки и парковки в тесном пространстве хорошо работает 110 градусов, поскольку он снижает количество искажений изображения, создаваемых на экране.

Auto-Vox CS-2 дороже, чем некоторые другие системы автомобильных камер заднего вида, но высокая производительность и надежность гарантируют, что клиенты останутся довольны покупкой.

120 долларов США на Amazon

эРапта

Автомобильная камера заднего вида eRapta ERT01

Лучшая камера заднего вида с ограниченным бюджетом

Если в вашем автомобиле нет камеры заднего вида, и вы ищете более дешевую альтернативу, вам трудно превзойти eRapta ERT01. Эта камера легко крепится к номерному знаку автомобиля и включает в себя 26-футовый кабель RCA, который можно подключить к экрану с совместимым выходом. Хотя в камеру не входит экран, на многих автомобилях уже установлены экранные дисплеи, которые будут работать с ERT01 — просто сначала проверьте свой, иначе вам может понадобиться купить отдельный экран.

В качестве проводной камеры ERT01 будет сложнее установить, чем обычную беспроводную камеру, но ненамного. В отзывах пользователей на Amazon говорится, что проводную систему камеры легко настроить, и для подключения камеры к экрану необходим только один кабель RCA. В комплект также входит кабель для питания камеры.

Весь пакет невероятно доступен, но это не единственная причина, по которой ERT01 является самой продаваемой резервной камерой Amazon. Помимо простоты использования, это прочная водонепроницаемая камера, работающая в диапазоне температур от -50 до 80 градусов Цельсия и имеющая 149-градусное поле зрения. Получите кристально чистое изображение в темноте с помощью ночного видения. В целом, это надежный продукт, предлагаемый по доступной цене.

26 долларов на Amazon

Безопасность заднего вида

Система резервных камер заднего вида

Лучшая камера заднего вида для жилых домов и кемперов

Если вы не профессиональный водитель грузовика, то дом на колесах намного больше любого другого транспортного средства, которое вы когда-либо видели. водить машину. Так что имеет смысл потратить больше и убедиться, что вы, ваши пассажиры и окружающие вас люди в безопасности.

Система безопасности заднего вида с 4 камерами и дисплеем Quad View позволяет водителям RV получить наиболее полный обзор своего окружения — и они могут снимать все сразу. Всего имеется четыре камеры: две для установки сзади автофургона (с углами обзора 130 градусов) и по одной с каждой стороны (с углами обзора 120 градусов). Монитор с разделенным экраном может отображать каналы со всех камер одновременно или только те каналы, которые водитель выбирает для просмотра.

В дополнение к передаче видео эта система заднего вида также передает звук, поэтому, даже если у вас работает кондиционер или играет музыка, вы будете в курсе достопримечательностей и звуки дороги. Кроме того, тот факт, что это система проводной камеры, обеспечивает целостность передачи — и хотя вам может понадобиться профессиональная помощь для установки этой камеры заднего вида, некоторые обозреватели Amazon сообщили, что они смогли сделать это самостоятельно без особых проблем.

680 долларов в Camping World

Охранять

Pyle Backup Автомобильная камера Зеркало заднего вида Экран с парковкой и задним ходом Безопасное расстояние Шкала линий

Лучшая камера заднего вида для автомобилей

Есть у вас камера заднего вида или нет, скорее всего, вы привыкли периодически смотреть в зеркало заднего вида. Мало того, что многих из нас изначально учили включать зеркало при движении задним ходом, но если у вас нет дисплея с возможностью заднего вида, это единственный способ увидеть, что происходит позади вас, когда вы едете вперед.

Pyle PLCM4550 сочетает в себе эту естественную склонность с высокотехнологичными особенностями современного вождения благодаря небольшому 4,3-дюймовому дисплею, встроенному в сменное зеркало заднего вида. Защищенная от непогоды широкоугольная камера автоматически активируется при переключении на задний ход и накладывает линии шкалы, которые помогают измерять расстояние при сжатии в труднодоступном месте.

Эта резервная камера Пайла предназначена для работы с зеркалом, а не для его замены. Нам нравится, как Pyle упрощает работу с интерфейсом, не отвлекающим внимание, который не будет привлекать ваше внимание во время вождения. И хотя использование проводной камеры ограничивает ее совместимость с более длинными грузовиками и внедорожниками (хотя доступна беспроводная версия), прямое подключение идеально подходит для большинства автомобилей среднего размера и обеспечивает невосприимчивость к видеопомехам при движении задним ходом.

101 доллар на Amazon

эРапта

Резервная камера eRapta 2.0

Лучшая камера заднего вида для грузовиков

Мы уже видели, что eRapta делает лучшую камеру заднего вида для водителей с ограниченным бюджетом, поэтому неудивительно, что бренд также выпускает относительно недорогую модель. это хорошо работает для больших транспортных средств. Эта модель, eRapta Backup Camera 2.0, — отличный выбор для того, чтобы сделать вождение грузовика более безопасным и легким.

Как и система безопасности заднего вида, камера заднего вида 2.0 имеет четыре разные камеры, предназначенные для установки сзади и по бокам автомобиля. 7-дюймовый разделенный экран может одновременно отображать изображение с одной, двух или четырех камер, обеспечивая почти полное представление о вашем окружении.

Резервная камера eRapta 2.0 является проводной моделью, и с четырьмя отдельными камерами потенциально требуется много проводов. Хотя у вас всегда есть возможность обратиться за профессиональной установкой, eRapta позиционирует модель как простую в установке. Что касается многих других моделей проводных камер в этом списке, это заявление о простоте подтверждается отзывами пользователей на Amazon.

195 долларов США на Amazon

Зероксклуб

Комплект цифровой беспроводной камеры заднего вида Zeroxclub W01

Лучшая камера заднего вида для внедорожников

дальность действия камеры грузовика. Вы также хотите, чтобы установка была простой, потому что в более крупном автомобиле установка неправильной проводной камеры может превратиться в огромную (или дорогую) работу.

Комплект цифровой беспроводной резервной камеры Zeroxclub W01 подходит для всех этих основ. Поскольку это беспроводная камера, ее установка очень проста, а прилагаемый монитор подключается к розетке прикуривателя вашего автомобиля, если она у вас есть. Сигнал также сильный: Zeroxclub рекламирует «100% отсутствие помех» и трансмиссию, которая работает при движении на скорости до 85 миль в час.

Прилагаемый ЖК-экран диагональю 7 дюймов с разрешением 1280×720 пикселей позволяет четко видеть, что происходит позади вашего автомобиля. Сама камера водонепроницаема, с инфракрасной подсветкой, процессором изображения высокой четкости и 149-градусное поле зрения. Сочетание всех этих функций обеспечивает точность и долговечность камеры Zeroxclub, что важно независимо от типа транспортного средства, которым вы управляете.

136 долларов на Amazon

Якры

Комплект цифровой беспроводной камеры заднего вида Yakry HD 720P

Лучшая камера заднего вида для прицепов

Прикрепление прицепа к вашему автомобилю сопряжено с некоторыми трудностями, когда речь идет о вождении и обеспечении видимости. Во-первых, вы управляете транспортным средством, которое внезапно стало намного больше, чем обычно, а это означает, что вы не будете чувствовать себя комфортно или комфортно, как если бы вы водили дом на колесах или грузовик. Во-вторых, вы не можете использовать проводную камеру заднего вида, так как для этого потребуется постоянное соединение между прицепом и приборной панелью вашего автомобиля.

Цифровая беспроводная резервная камера HD 720P от Yakry — идеальный выбор, учитывая эти ограничения. Сигнал беспроводной камеры сильный, и Yakry рекомендует использовать ее на транспортных средствах длиной до 45 футов — диапазон, который охватывает широкий спектр прицепов. Модель также предлагает простоту установки, которая требуется водителям в модели беспроводной камеры.

Конечно, для безопасного вождения важнее всего обзор. Мало того, что сигнал сильный, камера устойчива к запотеванию, а угол обзора 150 градусов обеспечивает широкий обзор на включенном 5-дюймовом мониторе. Камеру также можно настроить на постоянную работу, но помните об опасностях использования резервной камеры таким образом.

126 долларов на Amazon

ДелайЧестно

Комплект цифровой беспроводной резервной камеры DoHonest HD 1080p

Лучшая резервная камера для микроавтобусов

Когда дело доходит до универсальности и простоты установки и использования, немногие камеры могут сравниться с цифровой беспроводной резервной камерой DoHonest HD 1080p. Это в сочетании с широким углом обзора 150 градусов делает его идеальным выбором для более крупного транспортного средства, такого как фургон.

Камера DoHonest легко помещается на держателе номерного знака автомобиля и имеет встроенный передатчик, что устраняет необходимость в каких-либо дополнительных устройствах. Камера водонепроницаема, а стеклянная конструкция с шестью объективами точно воспроизводит цвета на отснятом материале. Возможности ночного видения высоко оценены в отзывах клиентов Amazon.

Экран, подключенный к камере с помощью цифрового сигнала, способного достигать до 100 футов, отображает изображение Full-HD 1080p и может быть прикреплен к приборной панели или лобовому стеклу. В целом, модель DoHonest является одной из самых простых в использовании резервных камер, и, учитывая ее разумную цену, нетрудно понять, почему она является одной из самых популярных.

97 долларов на Amazon

ЛиКуЛуу

Цифровая беспроводная камера заднего вида LeeKooLuu 1080p

Лучшая камера заднего вида для старых автомобилей

Когда дело доходит до установки камеры заднего вида в старый автомобиль, самым большим камнем преткновения является потенциальное отсутствие экрана консоли. Хотя многие комплекты камер поставляются с собственными экранами, есть водители, которые предпочитают использовать один экран, установленный на консоли, для всех своих потребностей в отображении. Если ваш автомобиль был построен до определенного момента, у вас может не быть такой возможности, если только вы не готовы заплатить много за ее установку.

Цифровая беспроводная резервная камера LeeKooLuu с разрешением 1080p представляет собой простую в использовании модель с настраиваемым 5-дюймовым дисплеем, которая обеспечивает комфорт любого водителя. Такие качества, как яркость, насыщенность цвета и контрастность, могут быть изменены, а водитель также имеет возможность переключаться между зеркальным или вертикальным видом. Это позволяет при необходимости использовать передний номерной знак (но помните, ничто не заменит смотреть на дорогу).

Сама камера заднего вида LeeKooLuu крепится в держателе номерного знака, поэтому ее легко установить. Он также водонепроницаем, имеет угол обзора 150 градусов и восемь инфракрасных светодиодов для ночного вождения. Учитывая все обстоятельства, это отличный апгрейд, если вы хотите, чтобы вашему старому автомобилю было немного легче маневрировать задним ходом.

100 долларов на Amazon

Сравнение лучших камер заднего вида

В настоящее время по закону камеры заднего вида требуются во всех новых автомобилях, но владельцы старых автомобилей могут приобрести их, обратившись на рынок запасных частей.

На что обращать внимание при выборе камеры заднего вида

Для начала следует рассмотреть три основные категории: проводные камеры заднего вида, беспроводные камеры заднего вида и камеры заднего вида для смартфонов. Проводные камеры подключаются к выходным экранам с помощью проводов, что означает более прочное соединение, но может потребоваться профессиональная установка.

Беспроводные камеры просты в установке, так как нет проводов или кабелей, соединяющих камеру с монитором (все еще могут быть кабели, соединяющие их с источниками питания), но соединение может быть нестабильным, особенно в плохую погоду. Если у вас по-прежнему возникают проблемы с захватом изображения на экране с камеры, вам необходимо обратиться к профессионалу (и, возможно, даже переключиться на проводную камеру). Однако не расстраивайтесь — любую камеру можно починить. «Отнесите его [в сервисный центр], чтобы выяснить, что с ним не так», — советует Зорий Биренбойм, генеральный директор eAutoLease. com. Биренбойм проработал более 15 лет в автомобильной промышленности продавцом, прежде чем основал компанию по онлайн-лизингу автомобилей. «Это должно быть легко исправить, если с проводами все в порядке».

Камеры смартфонов являются беспроводными и используют смартфоны в качестве дисплеев, что упрощает их использование, но также создает еще больше потенциальных проблем с подключением. Вы также можете рассмотреть размер экрана вашего телефона. «Убедитесь, что экран достаточно большой, чтобы вам было хорошо видно», — говорит Гарри Анаплиотис, директор по маркетингу и полный разработчик в Rental Center Crete, агентстве по аренде автомобилей, которое обслуживает греческий остров более 45 лет. «Его единственная цель — показать вам, что находится позади вас, и это бесполезно, если вы щуритесь, чтобы увидеть экран».

eRapta ERT01 — это доступная камера заднего вида для автомобилей, у которых уже есть совместимый экран.

В некоторых камерах заднего вида также есть функции, которые могут быть важны для вас, и различия между разными камерами. Например, разные камеры имеют разные поля зрения, которые определяют, насколько широкий угол объектива вы можете видеть позади себя. Как правило, углы от 165 до 170 градусов являются максимальными, а углы менее 120 градусов некоторые считают слишком узкими. Однако чем больше угол, тем более искаженным будет изображение на экране.

Некоторые камеры также обеспечивают ночное видение, чтобы помочь вам видеть в темноте и при слабом освещении, но есть разница в эффективности между ночным видением военного уровня и стандартным ночным видением. Последнее часто просто означает, что к камере добавлен один или несколько инфракрасных источников света. Наконец, как упоминалось ранее, вы можете отправить кадры, записанные камерой, либо на экран вашей консоли, либо на установленный экран, либо на вставку в зеркало заднего вида. Вы можете выбрать то, что предпочитаете, но приборная панель или встроенный экран будут предлагать более крупное изображение.

Вам также может понадобиться модерировать охоту в зависимости от вашего транспортного средства. Вы можете добавить камеру заднего вида практически к любому транспортному средству, но детали могут измениться. Например, многие владельцы RV особенно заинтересованы в камерах заднего вида из-за трудностей, связанных с маневрированием таких больших транспортных средств задним ходом, но им, возможно, придется скорректировать свои ожидания с точки зрения стоимости и возможностей.

Для получения наилучшего качества изображения рекомендуется установка системы проводных камер заднего вида, подобной этой RVS-062710, на более крупные автомобили.

Как и камеры заднего вида для автомобилей, камеры RV бывают проводными, беспроводными и для смартфонов, но соединение между камерами и экранами в беспроводных моделях может быть особенно ненадежным в больших транспортных средствах, так как расстояние между ними увеличивается. Точно так же установка проводной камеры может стоить дороже, чем в автомобиле, из-за размера автомобиля. Камеры RV также должны быть установлены выше, чем на обычном автомобиле, с 9футов от земли считается идеальным.

В некотором смысле все камеры одинаковы. Например, качество просмотра и изображения зависит от вашего соединения, и некоторые бренды имеют репутацию более производительных, чем другие. Среди автомобильных камер заднего вида популярны такие бренды, как Auto-Vox, Yada и LeeKooLuu. Когда дело доходит до камер RV, некоторые из брендов, которые часто называют лучшими, включают в себя безопасность заднего вида, 4Ucam и Furrion.

Наконец, важно помнить, что у резервных камер есть свои правила. Хотя они делают вождение задним ходом проще и безопаснее, они по-прежнему не могут обеспечить полный обзор на 360 градусов (независимо от того, что они заявляют), поэтому крайне важно использовать зеркала и сохранять внимательность во время вождения. Есть также способы подключить камеру так, чтобы она была включена все время, в том числе, когда вы едете вперед, но стоит ли это того? Вы получите лучший обзор того, что происходит позади вашего автомобиля, но это также может отвлекать вас во время вождения, а не улучшать обзор, как при движении задним ходом.

Система Toguard оснащена камерой заднего вида и видеорегистратором, обращенным вперед.

Сколько можно потратить на камеру заднего вида и получить от нее

Цена является основным фактором при выборе камеры заднего вида, и цены могут сильно различаться. В зависимости от ряда факторов, таких как тип и марка камеры, а также от того, есть ли у вас уже экран приборной панели, они могут варьироваться от 10 до 500 долларов или даже больше для более крупных автомобилей. Стоимость просто зависит от оборудования, которое вам нужно, и оборудования, которое у вас уже есть. Это видно по тому, как обычно группируются продаваемые камеры — они продаются как камеры, которые подключаются к существующим экранам, отдельным компонентам и системам «все в одном».

Установка — еще одна проблема. Если вы планируете установить камеру самостоятельно, обязательно выделите 3 часа на работу. Если вам нужна профессиональная установка, это может стоить вам дополнительно от 400 до 600 долларов. Прежде чем принять решение, важно помнить, что самые надежные резервные проводные камеры сложнее всего установить. Тем не менее, деньги и тяжелая работа могут того стоить — если вы купите правильную камеру заднего вида, правильно установите ее и позаботитесь о ней, она может обеспечить вам 10 лет более безопасного вождения. «Он может устареть и не иметь всех лучших функций, — говорит Биренбойм, — но у него должно быть достаточно времени, чтобы прослужить так долго».

«Люди сообщают, что камеры заднего вида служат от месяца до 10 лет, что говорит нам о том, что при поиске камеры заднего вида нам действительно нужно что-то прочное и с гарантией (на всякий случай)!» говорит Майкл Лоу, генеральный директор Car Passionate. «Мы надеемся, что камера прослужит столько же, сколько у вас есть автомобиль, но автомобили крепкие, а камеры не такие прочные. Поэтому при покупке стоит подумать, поставляется ли [камера] в защитном чехле, который поможет защитить против несчастных случаев или падений. Помимо всех привлекательных функций, вам нужен продукт, который делает то, что написано на банке, и может работать на расстоянии ».

Система резервных камер Auto-Vox CS-2 оснащена 4,3-дюймовым монитором.

Если вы решили установить камеру самостоятельно, но вас пугает перспектива этой работы, вам следует подумать о резервной камере номерного знака. Некоторые из этих беспроводных систем резервного копирования устанавливаются в держателях номерных знаков, в то время как другие можно легко прикрепить к существующему держателю. Вам также понадобится экран, будь то существующий на вашей приборной панели или установленный монитор. Одними из самых известных брендов камер заднего вида для номерных знаков являются LeeKooLuu и Esky.

Камера заднего вида может быть как крупной, так и незначительной статьей расходов, но обладание необходимыми знаниями поможет вам сделать разумное вложение. В конце концов, самое главное, что вы будете управлять автомобилем более безопасно.

Что нужно знать перед покупкой камеры заднего вида

• В вашем автомобиле уже есть экран на приборной панели? Если это так, вы можете использовать его для отображения изображений с камеры. Но если это не так, вам нужно, чтобы кто-то установил монтажный кронштейн для ЖК-монитора или использовал другой вариант просмотра.
• Вам нужна проводная, беспроводная система или камера для смартфона? Прежде чем принимать решение, взвесьте все плюсы и минусы каждого типа камеры и сопоставьте их с вашими личными потребностями и предпочтениями.
• Есть ли особые проблемы, связанные с добавлением камеры заднего вида в ваш автомобиль? В зависимости от размера и формы вашего автомобиля вам может понадобиться установить камеру в другом месте, или вы можете обнаружить, что определенная марка или модель лучше подходят для этой работы.
• Сколько вы готовы потратить? Камеры заднего вида сильно различаются по цене, поэтому перед покупкой лучше иметь в виду бюджет. Вы также должны учесть стоимость установки, если вы не хотите устанавливать камеру заднего вида самостоятельно.
• Какая модель лучше всего соответствует вашим потребностям? После того, как вы ответите на все остальные вопросы, вы сможете обратиться к ресурсам, таким как этот список, чтобы найти, какая резервная камера является лучшим выбором для вас.

Написано Скоттом Фридом для CNET Cars.

Этот список периодически пополняется новыми продуктами.

Больше рекомендаций по автомобильным аксессуарам

• Лучшая кулачка для приборной панели для 2022
• Лучшие радарные детекторы для 2022
• Лучший вакуум для автомобилей для 2022

• Best Car Battercers для 2022

• Best Car Battercers для 2022

• . лучшая камера заднего вида?

  Есть много известных брендов, производящих надежные камеры заднего вида, и лучшая модель для одного человека может оказаться не лучшей для кого-то другого. Мы выбрали беспроводную резервную камеру CS-2 от Auto-Vox, но в нашем списке также есть модели от eRapta, LeeKooLuu, Yakry, DoHonest и других уважаемых брендов. Лучшая резервная камера для вас будет зависеть от ваших конкретных потребностей, но независимо от того, что вы выберете, вы не ошибетесь, выбрав модель одного из брендов, которые мы выделили.

  Что лучше — проводные или беспроводные камеры заднего вида?

  Проводные и беспроводные камеры имеют свои преимущества и недостатки. Проводные камеры, в которых сама камера физически подключена к монитору или экрану с помощью провода, обычно более надежны и имеют более прочные соединения, но их также сложно установить, что иногда требует профессионального опыта. Беспроводные камеры, в которых камера и монитор подключены через сигнал Wi-Fi, проще в установке, но иногда они не работают так же хорошо, как проводные модели, особенно в ненастную погоду. Только вы можете решить, какой тип камеры лучше всего соответствует вашим потребностям.

  Какое разрешение является хорошим для камеры заднего вида?

  Как и обычные экраны на вашем телефоне или телевизоре, экраны резервных камер имеют разрешение, которое варьируется от модели к модели. Типичное разрешение экрана резервной камеры стандартной четкости составляет 720×480 пикселей. Тем не менее, некоторые более дорогие модели могут иметь лучшее разрешение — например, модель безопасности заднего вида в нашем списке имеет разрешение 800×480 пикселей для обеспечения лучшего разрешения.

  Сколько стоит установка камеры заднего вида в машину?

  Установка камеры заднего вида может оказаться сложной задачей, а это означает, что наем профессионала может обойтись дорого. Если у вас есть проводная резервная камера, которую сложнее установить, чем беспроводную, работа займет около трех часов. Большинство профессионалов взимают почасовую оплату, и вы можете получить счет от 400 до 600 долларов. Если вы платите профессионалу за установку беспроводной камеры, это должно быть быстрее (и дешевле).

  Что я должен искать в резервной камере?

  То, что вы ищете в резервной камере, в конечном счете зависит от того, что вы считаете важным. Вы можете выбрать проводную камеру, а не беспроводную камеру или камеру смартфона, если вас беспокоит качество камеры. Простота установки и цена могут быть важными факторами, и они могут противоречить друг другу — сложная в установке камера, требующая профессиональной установки, значительно повысит цену. Вы также должны подумать о форме вашего автомобиля и о том, где будет прикреплена камера (либо на держателе номерного знака, либо где-то еще), поскольку эти факторы в конечном итоге могут повлиять на ваш выбор.

  Как установить камеру заднего вида на внедорожник/хэтчбек — BlackboxMyCar

  перейти к содержанию

  Многие клиенты спрашивают об установке 2-канальных видеорегистраторов на автомобили с задней дверью багажника/хэтчбеком. Хотя есть дополнительные шаги, это определенно возможно. Специализированный 2-канальный видеорегистратор обеспечивает защиту спереди и сзади в более простом форм-факторе, чем две отдельные 1-канальные системы, и записывает отснятый материал на одну карту MicroSD.

  Процесс установки значительно сложнее, чем в обычных автомобилях без этой конструкции, потому что заднее стекло, на котором установлена ​​камера, фактически поднимается и опускается, а не остается в фиксированном положении на большинстве седанов и купе. Некоторых клиентов вполне устраивает, что провод болтается между обшивкой потолка и задней дверью, но для тех, кто хочет максимально аккуратной установки, лучше всего пройти через шланги между шасси и задней дверью. Если на задней двери есть какие-либо накладки, лучше их снять, чтобы спрятать под них кабель задней камеры. Смотрите наше видео по установке Lexus NX для контекста.


  Для получения более подробной информации о том, как установить видеорегистратор, ознакомьтесь с нашим Руководством по подключению видеорегистратора.

  Узнайте, как установить двухканальный видеорегистратор на внедорожник/хэтчбек. Не стесняйтесь обращаться к нашим экспертам по продуктам, если у вас есть другие вопросы/комментарии.

  Сокрытие проводов

  Как правило, есть 1 или 2 шланга, которые соединяются с задней дверью, и лучше всего сжать их, чтобы проверить, у какого из них больше места для маневра, прежде чем пытаться протянуть провод. На некоторых автомобилях у трубки будет достаточно «пространства для маневра», чтобы протянуть провод вручную без каких-либо специальных инструментов или методов. На других транспортных средствах форма трубки/шланга и более плотное прилегание затрудняют протягивание этого провода вручную.

  В этих случаях наши монтажники берут тонкий кусок проволоки (должен быть достаточно жестким, чтобы сохранять свою форму) и сначала продевают его через шланг. Более тонкая проволока должна проходить через шланг довольно легко, но также дает вам рычаг, необходимый для протягивания соединительного кабеля. Некоторые клиенты также использовали вешалки и длинные стяжки, чтобы протянуть провод видеорегистратора. После того, как провод будет продет через него, наш установщик возьмет немного изоленты и прикрепит соединительный кабель камеры к проводу. Лента должна полностью покрывать наконечник/штекер провода, чтобы защитить контакты кабеля от повреждений. Также рекомендуется нанести немного смазки на заклеенную часть, чтобы она легче скользила по шлангу. Мыло для рук также можно использовать как смазку, но следите за тем, чтобы смазка не попала на внутреннюю отделку/ковер, так как ее может быть трудно удалить. Выполнив эти шаги, вы сможете просто протянуть провод!

  Ищите 1 или 2 шланга, которые соединяются с задней дверью

  Фото установки

  Наш установщик протягивает провод на BMW X5 (F15) 2015 г. ваша отделка обратно, спрятав за ней провод. СНОВА, будьте осторожны с пластиковыми нажимными зажимами и убедитесь, что они выровнены на 100%, они легко ломаются, но их можно заменить, если вы их испортите. Снова закрепите резиновую трубку, дважды проверьте уплотнение. Предполагается, что он является ВОДОНЕПРОНИЦАЕМЫМ, так как он подвергается воздействию элементов, поэтому убедитесь, что он снова подключен, как и был.

  Советы и подсказки
  • Для некоторых камер, таких как видеорегистраторы BlackVue , предусмотрены специальные передний и задний концы разъема. У BlackVue задняя заглушка имеет прямой наконечник, а передняя имеет прямоугольный наконечник, прямой наконечник легче протягивать через эти шланги.
  • Если в вашем автомобиле есть два шланга/втулки между шасси и люком, сожмите их, чтобы увидеть, у какого из них больше места для маневра. В идеале используйте ту сторону, на которой больше всего места, так как у вас будет наименьший риск повредить что-либо, и это также должно быть проще.
  • При установке камеры заднего вида убедитесь, что она находится в положении, при котором задний дворник очищается. Если возможно, попробуйте наклеить ленту на стекло, а не на линию антиобледенителя. По нашему опыту, пока лента нагревается при ее удалении, она не повредит линии антиобледенителя.
  • Если окно заднего люка открывается независимо, например, на Toyota Highlander или Chevrolet Suburban, убедитесь, что камера установлена ​​так, чтобы она не двигалась, или оставьте достаточный провис, чтобы камера могла двигаться вверх и вниз
  • Обязательно установите камеру ПОСЛЕ тонировки стекол, иначе вам потребуется переустановить заднюю камеру и использовать новый кусок ленты
  Ознакомьтесь с нашими руководствами по электронному обучению

  Видеорегистратор Руководство покупателя


  Новичок в видеорегистраторах? Ознакомьтесь с нашим руководством для покупателей видеорегистраторов, чтобы начать свое путешествие.

  Наше руководство покупателя

  Аксессуары для видеорегистратора


  Получите больше от своего видеорегистратора! Найдите аксессуар, чтобы получить больше от него.

  Наши аксессуары

  Наши лучшие видеорегистраторы


  Принимайте правильные решения о покупке с помощью подходящего видеорегистратора.

  Лучшие видеорегистраторы

  Руководства по установке


  Мы покажем вам, как самостоятельно установить видеорегистратор и аксессуары.

  Руководства по установке

  Остались вопросы?


  Не беспокойтесь, наши штатные эксперты всегда готовы помочь. Мы потратили годы на подбор полезного контента и видеоруководств, помогая клиентам с видеорегистраторами, но мы понимаем, что всегда можем добиться большего. Свяжитесь с нами, используя форму ниже, и мы свяжемся с вами, как только сможем. Нам нравится то, что мы делаем, потому что мы здесь, чтобы помочь вам принять наиболее обоснованное решение о покупке.

  Модернизация камеры заднего вида BMW и MINI

  Паркуйся как профессионал!

  Узнать больше Найдите свою камеру

  699 $

  Почему OEM? Функции Требования

  Дополнения Монтаж Спецификация

  Посмотреть

  Почему OEM-интеграция? Функции Требования

  Дополнения Монтаж Спецификация

  Посмотреть

  Почему MMI? Функции Требования

  Дополнения Монтаж Спецификация

  Смотреть сейчас

  Изучить дополнения

  SmartView HD Flex

  Отразите свой смартфон iOS или Android на экране iDrive с изображением до Full HD. качественный. Используйте Google Maps или Waze для улучшения навигации. Получите доступ к своим фотографиям или видео. Наслаждайтесь любимыми приложениями и играми прямо на приборной панели. SmartView HD Flex обеспечивает плавное беспроводное зеркалирование с любого устройства с поддержкой AirPlay/Miracast, включая вас и ваше смартфоны, планшеты и ноутбуки друзей и семьи.

  Нажмите здесь, чтобы сравнить SmartView HD Flex с SmartView HD.


  Совместим с камерой заднего вида MMI. Если у вас есть другая камера, пожалуйста контакт нам для ценообразования.

  Убедитесь, что ваше смарт-устройство использует Airplay (устройства iOS, такие как iPhone, iPad, iPod touch и т. д.) или Miracast (доступно на Android и других устройствах) беспроводная связь технологические стандарты, совместимые с устройством SmartView HD Flex. Немного приложения и контент не поддерживают зеркалирование. Вместо этого можно использовать приложение MusicTV. использовал.

  Устройство SmartView HD Flex должно быть подключено к порту AUX, расположенному либо в подлокотнике или, если ваш автомобиль поддерживается, в жгуте мультимедийного интерфейса.

  Обзор дополнений

  SmartView HD

  SmartView HD был разработан, спроектирован и изготовлен для пользователей Apple и позволяет: смотрите Netflix, Hulu, HBO, Disney и другие, просматривайте спортивные трансляции, новости и погоду, без проблем транслируйте музыку и фильмы на экран iDrive, используйте свои любимые приложения, проверяйте электронную почту, просматривайте веб-страницы и даже пользуйтесь популярными навигационными приложениями, такими как Waze и Карты Google, все на заводском экране iDrive! SmartView HD использует Apple TV 3. и обеспечивает нулевую задержку и видео высокой четкости.

  Чтобы проверить совместимость с вашим автомобилем, просто перейдите в раздел «Купить сейчас», введите VIN и проверьте надстройки для камеры заднего вида MMI.
  Нажмите здесь, чтобы сравнить SmartView HD Flex с SmartView HD.


  SmartView HD следует подключать к порту AUX, расположенному либо в подлокотнике, либо, если ваш автомобиль поддерживается в жгуте мультимедийного интерфейса.

  Обратите внимание, что Apple прекратила производство Apple TV 3. Мы продолжим предоставлять SmartView HD на восстановленных устройствах Apple. В качестве восстановленного запаса это оборудование может показывать некоторый эстетический износ, но по-прежнему покрывается нашей гарантией в рамках SmartView HD Комплект.

  Обзор дополнений

  Передняя камера

  Видимость — это не только то, что находится позади вас. Если вы паркуетесь или едете, общий Безопасность также означает избегание трудноразличимых объектов перед вашим автомобилем. Даже незначительное столкновения требуют времени и денег, а также могут нанести серьезный ущерб вашему BMW. широкоугольный, качественный объектив обеспечивает детализированное и полноцветное изображение и корректирует перспектива — даже ночью, когда видимость снижается. С камерой переднего вида, вам никогда не придется беспокоиться о том, что впереди!


  Совместим с камерой заднего вида MMI. Если у вас есть другая камера, пожалуйста свяжитесь нас для совместимости и ценообразования.


  Обзор дополнений

  VividScreen

  Получите максимум от вашей камеры с 8,8-дюймовым 1280×480 сменным заменителем для заводской дисплей iDrive. Доступно для 3-й серии E9x и F3x, 4-й серии F3x и E6x 5-й серии оснащен экраном меньшего размера 6 дюймов или меньшим разрешением 8,8 дюйма. В серии E транспортные средства, VividScreen добавляет совместимость с расширенными функциями, которые ранее были доступны для автомобилей, оснащенных системой iDrive нового поколения, такие как динамические парковочные линии и наш SmartView HD. идеально вписывается в приборная панель для заводского внешнего вида и функциональности.

  В некоторых автомобилях мы предлагаем кодирование, чтобы отображаемое изображение не растягивалось. Для получения более подробной информации свяжитесь с нами.

  Нажмите здесь, чтобы сравнить VividScreen с Factory Screen.





  Обзор дополнений

  Обновление мультимедийного интерфейса HD

  Абсолютно новый мультимедийный интерфейс HD выводит ваш автомобиль на новый уровень, обеспечивая высокое качество изображения. определение разрешение изображения, расширенные настройки для автоматической активации вида спереди камера, Поддержка SmartView HD, совместимость с контроллером iDrive и многое другое! (Нажмите здесь, чтобы прочитать больше). Мультимедийный интерфейс HD также имеет 2 входа HDMI и дополнительный видеовход RCA для подключения дополнительных устройств такие как проигрыватели Blu-Ray, DVD-плееры и даже игровые системы!

  Нажмите здесь, чтобы сравнить мультимедийный интерфейс с мультимедийным интерфейсом HD.


  Бесплатно!*

  *Мультимедийный интерфейс HD включен бесплатно, если он совместим с вашим BMW модель.

  Обратите внимание, что хотя камера заднего вида обеспечивает отличное качество изображения, т.к. продемонстрировано в видеороликах с обзорами наших продуктов, в нем используется порт RCA, а не настоящее HD. Однако любые устройства, подключенные через 2 порта HDMI, останутся в формате высокой четкости.

  Изучить дополнения

  Динамические парковочные линии

  Видео демонстрирует динамические парковочные линии в камере заднего вида MMI.

  Это одна из основных функций камеры заднего вида. Динамические парковочные линии перемещаются вместе с рулевое колесо, чтобы указать ваш путь и помочь вам избежать препятствий и резервного копирования и безопасно припарковаться.
  Динамические парковочные линии входят в стандартный комплект OEM-камеры заднего вида. За OEM-интеграция и камера заднего вида MMI, эта функция бесплатна для BMW с CIC и NBT iDrives. К сожалению, для автомобилей BMW с CCC iDrive динамические парковочные линии недоступны. не поддерживается, доступны только статические парковочные линии.


  Бесплатно!*

  *Динамические парковочные линии предоставляются бесплатно, если они совместимы с вашим BMW модель.

  Обзор дополнений

  Набор инструментов для обрезки

  Набор инструментов для отделки BimmerTech необходим каждому уважающему себя мастеру-сделай сам. Эти четыре профессиональные инструменты, предназначенные для снятия дверных панелей, молдингов и внутренней отделки. изготовлен из высококачественного пластика, который устойчив к износу и гарантирует длительный срок службы производительность. Они предлагают рычаги, а не повреждения — эти инструменты не сломаются и не поцарапаются. неметаллические отделочные поверхности. Набор продается в компактной сумке для удобного хранения.





  1

  ПЕРЕД НАЧАЛОМ РАБОТЫ

  Отсоедините отрицательную клемму автомобильного аккумулятора.
  Если вы устанавливаете OEM-камеру заднего вида, вы должны кодируется перед началом установки либо через USB для совместимых моделей, либо с помощью техник BimmerTech через Интернет (нажмите здесь, чтобы узнать, как запланировать сеанс кодирования).
  Для штатной камеры заднего вида в конце концов потребуется сеанс удаленного кодирования. детали установлены. читать далее скрыть

  2

  УСТАНОВИТЕ КАМЕРУ

  Чтобы установить камеру заднего вида в ручку багажника: начните со снятия накладки панель на крышке багажника.
  Выдвиньте имеющуюся ручку багажника и отсоедините провод. Вставьте новую ручку багажника в крышку багажника. Вы должны услышать, как он встал на место. скрыть

  3

  ПРОВЕДИТЕ КАБЕЛЬ ОТ БАГАЖНИКА К ПРИБОРНОЙ ПАНЕЛЬ ВАШЕГО BMW

  Провод камеры представляет собой один тонкий провод, который идет от крышки багажника до приборной панели следующим образом: проложите кабель камеры в крышке багажника, а затем от крышку багажника к багажнику по заводской проводке. Снимите багажник со стороны пассажира подкрылок (обшивка колесной арки). Для того, чтобы добраться из багажника до пассажира отделении, снимите боковую часть спинки заднего сиденья. Проложите кабель камеры по существующей проводке. Затем протяните кабель вдоль борта автомобиля на пол под элементами отделки, пока не дойдете до приборной панели. Снять со стороны пассажира нижнюю обшивку приборной панели (в пространстве для ног) и проложите кабель до iDrive. скрыть

  4

  УСТАНОВИТЕ МОДУЛЬ КАМЕРЫ

  В зависимости от типа камеры вам потребуется снять экран iDrive и/или радио головное устройство для установки модуля камеры в пространство за ним. скрыть

  5

  ПОСЛЕДНИЙ ШАГ

  Прежде чем собирать машину, убедитесь, что камера работает.
  Установите на место все панели и детали, снятые в процессе установки. Быть будьте осторожны, чтобы не защемить кабели, проходящие под этими панелями. скрыть




  Джеймс , от нас

  Я настоятельно рекомендую устройства, продаваемые Patryk в Биммертех. Я установил переднюю и заднюю камеры на свой 335is 2011 года, и обе работать безупречно. Что еще более важно, во время установки у меня было несколько вопросов и Патрик ответил быстро и с полезными ответами (важно, когда вы приборная панель была демонтирована, и вы хотите завершить проект за один раз выходные дни!).
  джлалиб , Бостон

  Чтение подробнее

  Я также настоятельно рекомендую камеру заднего вида с динамические парковочные линии от BimmerTech. Я установил это на свой 2011 328i xdrive. Патрик быстро отвечал на все мои письма. Он даже дистанционно кодировал даже когда камера не была установлена. Он также прислал мне полную установку инструкции для моей модели автомобиля.
  Скайуокер7180 , Нью-Йорк

  Чтение подробнее

  Лучшая камера для модернизации. Даже БМВ не будет сделали работу лучше. Ночной вид тоже отличный. Очень легко установить. Затыкать и играй. Все, что вам нужно, включено. Все хорошо продумано.
  Бериша , Нью-Йорк

  Чтение подробнее

  Я установил заднюю часть Bimmer-Tech plug-and-play комплект для модернизации камеры в эти выходные (2015 F80). (…) Как и другие говорили, что я действительно впечатлен качеством камеры и открытия крышки багажника (пластмасса с резиновым покрытием, как у OEM), интеграция с OEM (отсутствие сращивания приятно), и отличное качество изображения (удивлен полем зрения, обеспечиваемым камерой). Это просто работает, очень хорошо.
  Rhk118 , Новая Англия

  Чтение подробнее

  Я только что закончил установку камеры заднего вида (…) с Патриком из BimmerTech. Это стало намного проще благодаря советам экспертов и терпение продемонстрировал Патрик. Это была моя первая серьезная модернизация. попытался, и у него были котировки цен от 450 долларов +, но все, что потребовалось, — это длинные выходные. Я без колебаний рекомендую ни их продукцию (первоклассную), ни их помощь клиентам, которая была A++.
  Джим , Вейл, Аризона

  Чтение подробнее

  Версия камеры У меня есть необходимая кодировка, которая прошел без проблем; они делают это удаленно, так что все, что вам нужно сделать, это сидеть сложа руки и расслабьтесь, это заняло 10-15 минут. Я выбрал вариант с динамическими парковочными линиями, и Я очень рекомендую приобрести этот вариант. Пригодится, когда вы задним ходом в трудном месте.
