Установка и регулировка карбюратора «Солекс» на автомобиле ВАЗ-2106

Опубликовано:

21.03.2017

Изначально с завода автомобиль ВАЗ-2106 выходил с карбюратором «Озон». Однако этот агрегат имеет столько недостатков, что с появлением более современного карбюратора «Солекс» многие владельцы классических «Жигулей» не могли устоять перед возможностью усовершенствовать двигатель своей машины. Среди большинства из них бытовало мнение, что так удастся улучшить технические характеристики автомобиля, а другие считали, что это решение пагубно скажется на стабильности мотора. В этой статье мы рассмотрим, какие преимущества есть у подобной модернизации и если таковые имеются, как производится установка и регулировка карбюратора «Солекс» на автомобиле ВАЗ-2106 своими руками.

С «родным» карбюратором двигатель «шестой» модели обладал хорошей приёмистостью. Но здесь также присутствовал существенный недостаток в виде провалов при попытке резко увеличить обороты коленвала. То есть стоило водителю нажать на педаль газа, как мотор сначала «давился» и только после этого начинал набирать обороты. Причина тому — недостаточный уровень топлива в поплавковой камере, что сказывалось при интенсивном разгоне машины. Именно поэтому владельцы «шестёрок» задались вопросом о возможности установки альтернативного карбюратора, способного повысить приёмистость двигателя с минимальными потерями. Выбор пал на агрегат «Солекс» в качестве оптимального варианта.

Изначально шестерка комплектовалась карбюратором ОЗОН

Установка карбюратора «Солекс» на «шестёрку» ВАЗ

Поскольку агрегат от автомобиля ВАЗ-21083 предназначался для двигателя с тем же объёмом (1500 см³), то именно он лучше всего подходил в виде альтернативы штатному «Озону». Благодаря увеличенным поплавковым камерам обеспечивался больший уровень бензина. В паре с «восьмёрочным» двигателем он демонстрировал не особо выдающиеся, по сравнению с ВАЗ-2106, характеристики. Однако производительность «шестой» модели ему всё же повысить удалось. Далее, мы рассмотрим, как правильно должна выполняться установка карбюратора «Солекс» на ВАЗ-2106, после чего разберёмся, как производится его регулировка.

Рассматриваемый карбюратор не так сложно поставить на двигатель «шестёрки», поскольку его крепления абсолютно такие же, как у родного агрегата. При этом сама его конструкция отличается, поэтому перед монтажом придётся приобрести некоторые детали. Для успешной установки и нормальной работы мотора вам, помимо самого карбюратора, потребуется:

• набор прокладок — одна бумажная и две паронитовые;
• топливный шланг длиной в 1 метр;
• стандартный набор гаечных ключей и отвёртки;
• герметик (можно купить в любом магазине автозапчастей).

Опытные автомобилисты часто меняют проблемный Озон на более надежный Солекс

Если вы подготовили всё необходимое, можно приступать к монтажу, но перед тем как установить карбюратор «Солекс», позаботьтесь о том, чтобы на месте его соприкосновения со впускным коллектором не было загрязнений и пыли. Предполагается, что вы предварительно сняли старый агрегат, открутив крепёжные гайки и отсоединив все тяги, провода и шланги. Тщательно очистите место соединения, чтобы предотвратить попадание посторонних предметов в двигатель и следуйте приведённой ниже инструкции:

1. Нанесите на место соприкосновения поверхностей герметизирующий состав и положите три прокладки таким образом, чтобы одна толстая находилась между двумя тонкими. После подготовки посадочного места можно начинать установку карбюратора «Солекс» на двигатель автомобиля ВАЗ-2106, но перед этим его лучше разобрать на две части, что существенно упростит процесс монтажа.
2. Теперь можно устанавливать кулису тяг привода дроссельной заслонки от ВАЗ-21083, после чего остаётся поместить на своё место сам агрегат, зафиксировав его крепёжными гайками.
3. Дальнейшие действия заключаются в подсоединении троса и шлангов. И начинать следует с троса, управляющего воздушной заслонкой. Он должен быть выставлен на длину, достаточную для подключения.
4. После этого очередь подходит к топливному шлангу, который следует одним концом подсоединить к топливной системе, а другой надеть на вход карбюратора. Шланг лучше заранее подогнать по длине, чтобы он не болтался в моторном отсеке.
5. Что касается топливопровода обратки, то его необходимо подключить к фильтру тонкой очистки через обратный клапан — так он будет задействован в цепи топливоподачи. Есть ещё один вариант, подразумевающий установку простой заглушки в штуцер возврата топлива. Но первый способ более предпочтителен, так как он исключает вероятность перегрузки клапанного механизма карбюратора, которая может стать причиной нарушений в его работе.
6. Если вопрос с обраткой решён, остаётся только установить электромагнитный запорный клапан. После этого поставьте на место верхнюю часть карбюратора с новой прокладкой и зафиксируйте её гайками.
7. К тройнику агрегата следует подключить шланги вакуумного регулятора и системы подогрева. После этого установите на место все пружины, причём они не нуждаются в замене, если находятся в нормальном состоянии. Установите на место корпус и крышку воздушного фильтра.

На этом этапе агрегат можно считать готовым к эксплуатации, но для его полноценного и бесперебойного функционирования недостаточно лишь знать, как установить карбюратор «Солекс» на ВАЗ-2106 — устройство нуждается в настройке. Об этом и пойдёт речь далее.

Как отрегулировать карбюратор «Солекс»

Только правильно отрегулированный карбюратор способен обеспечить максимальную производительность и экономичность двигателя. Для наиболее точной настройки специалисты рекомендуют устанавливать автомобиль на ровную площадку — это способствует лучшему приготовлению топливовоздушной смеси. Для начала запустите двигатель и протестируйте его работу на разных оборотах. Таким образом, вы сможете определить, в каком режиме приготавливается нормальная смесь, а в каком требуется регулировка.

Следующее руководство расскажет, как настроить карбюратор «Солекс» на ВАЗ-2106:

1. Если вы запустили мотор, дайте ему поработать, чтобы прогреть до рабочей температуры.
2. Во время прогрева поплавковые камеры заполнятся топливом, что позволит проверить его уровень. Для этого необходимо снять крышку с карбюратора и провести замеры расстояния между верхним краем поплавковой камеры и уровнем находящегося в ней бензина. Воспользуйтесь штангенциркулем. Рекомендуемый уровень, при котором свечи не будет заливать, а мотор на холостом ходу не станет глохнуть — 23–25 мм. Если полученные значения не соответствуют норме, придётся настроить карбюратор по части уровня топлива.
3. Регулировка уровня бензина в поплавковых камерах осуществляется путём подгибания/отгибания поплавка вверх или вниз.
4. По завершении настройки и проведения контрольных замеров установите крышку на место и переходите к следующему этапу.
5. Далее, регулировка карбюратора «Солекс» на ВАЗ-2106 заключается в настройке системы холостого хода. Если вы приобрели для установки новый агрегат, то оптимальные настройки для приготовления горючей смеси на холостом ходу смеси следующие:
   • винт количества смеси необходимо выкрутить на 1,5–2 оборота;
   • винт качества смеси должен быть выкручен на 4–4,5 оборота.

На этом руководство, как отрегулировать карбюратор «Солекс» на ВАЗ-2106 после его установки заканчивается. Однако в заключение следует сказать, что «шестая» модель с этим агрегатом унаследует как важные достоинства, так и заметные недостатки. К первым относится улучшенная приёмистость двигателя и увеличенная до 165 км/ч максимальная скорость. А также модернизация положительно сказывается на разгоне — первые 100 км/ч автомобиль сможет набрать на две секунды быстрее. Что касается минусов, то их всего два — это увеличенный расход топлива и повышенные требования к качеству использования бензина. В целом же, установив карбюратор «Солекс» на ВАЗ-2106 своими руками, вы получите более комфортное вождение, плата за которое не так уж высока.

Установка солекса на классику

Главная » Тюнинг

Тюнинг

Автор evgeniy На чтение 2 мин Просмотров 1.6к. Опубликовано 05. 06.2022

Для установки солекса на классику нам понадобиться монтажный набор который вы можете посмотреть на фото ниже, в него входят: трос воздушной заслонки ваз 2108 (он же подсос), 3 прокладки под карбюратор солекс, тройник обратки, топливный шланг, обратный клапан ваз 2108, кулиса карбюратора солекс с тягами для ваз 2107 и хомуты для крепления шлангов

Монтажный комплект карбюратора Солекс

Сначало требуется снять старый карбюратор дааз с машины, для этого можете воспользоваться инструкцией по снятию карбюратора

Снятие установка карбюратора ваз 2107

Снятие старого карбюратора для замены на солекс

Далее очищаем посадочное место карбюратора от грязи

Зачистка посадочного места карбюратора

Если посадочное место имеет мелкие раковины в металле, то наносим на него герметик для исключения подсоса воздуха

Нанесение герметика на посадочное место карбюратора

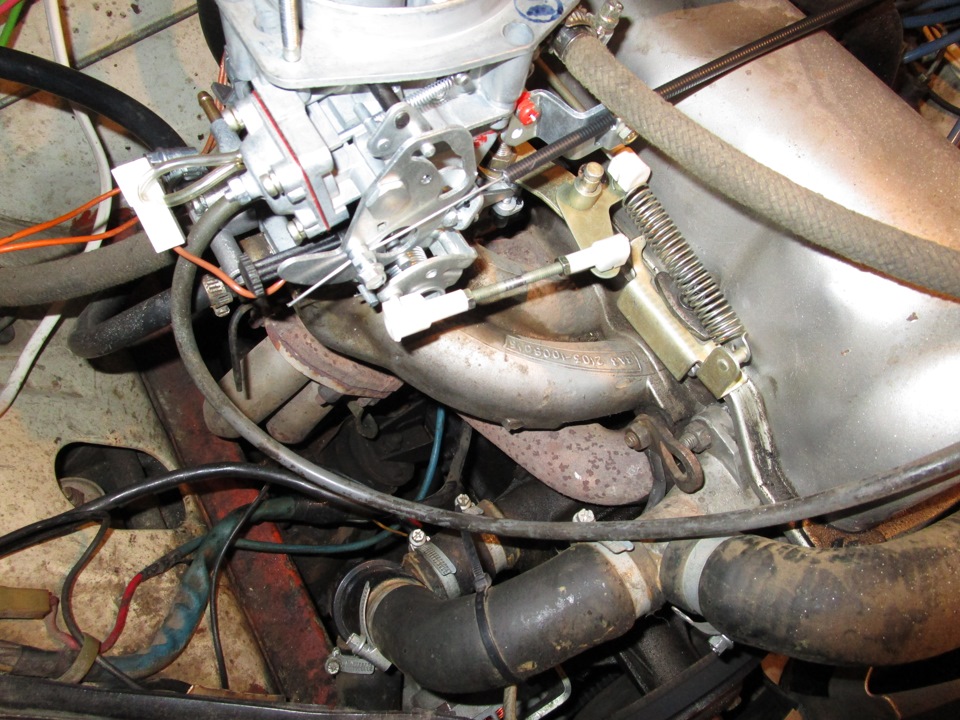

Ну а далее ставим карбюратор солекс на его место, подложив под него «бутерброд» из прокладок карбюратора, 2 тонкие по краям и толстая между ними, подключаем топливные шланги, шланг регулятора зажигания к карбюратора и в общем то установка карбюратора солекс на классику на этом закончена

Установка карбюратора солекс

Конструктивная особенность карбюратора солекс имеет обратку топлива, тут в общем то мнения у всех разные и все делают по разному, кто то глушит просто обратку, кто то врезается в топливную систему, но если вы купили обратный клапан и топливный шланг, то можете его поставить на скорость машины это особо не повлияет, установка её не займёт более 5 минут, вам нужно лишь разрезать топливный шланг перед топливным фильтром, вставить туда тройник, к нему подсоединить топливный шланг от карбюратора с обратным клапаном.

Вставка тройникаОбратный клапан при установке карбюратора солекс

Мнение что после установки солекса на классику уменьшается расход увеличивается динамика, спорные, да по сравнению со стандартным классическим даазом расход уменьшится на 1-2 литра, но с солексом интереснее стартовать, более бодрее двигатель отзывается с самых низов, у многих после установки солекса возникает проблема с провалом при нажатие на газ, но это исправляется настройкой ускорительного насоса карбюратора (слоника) ну и бывает заменой кулочка, но впринципе при установке его на классику не заменяя жиклёры, не растачивая камеры только положительные моменты.

Если хотите узнать как настроить ускорительный насос на солекс ваз 2108 то пройдите по ссылке ниже

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Решил установить SECU-3T на свою Таврию. Причиной стала плохо работающий трамблер и, конечно же, собственное желание улучшить работу двигателя. У меня двигатель фирменный, 1,1, карбюратор «Солекс» от восьмой модели.

Собственно говоря, с установкой SECU особенно повезло владельцам Таврий, так как на большинстве этих автомобилей уже есть штатные места для датчиков CKP. Всего их два: датчик положения и датчик опорной точки. Они расположены на колоколе сцепления. На фото установлен один датчик, отверстие для другого закрыто заглушкой. Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их (зубья) считать.

Следующее, что нужно определить, это наличие эхо-сигнала для датчика опорной точки на маховике. Сам маховик выглядит следующим образом:

На фото хорошо видно, что на маховике есть штифт. Узнать есть ли шпилька на маховике можно не снимая коробку. Для этого нужно поставить левое переднее колесо на домкрат, снять пластиковые заглушки с колокола сцепления и повернуть колесо, установив передачу и наблюдая за отверстиями для датчиков. В одном вы можете увидеть зубы, а в другом вам нужно будет найти штифт. Его легко пропустить, потому что он всего один.

Мне повезло, что у меня есть булавка! Но к сожалению у меня нет нарезанной резьбы для одного из креплений датчика, но это поправимо. Резьбу можно было нарезать или датчики закрепить на имеющемся отверстии с помощью пластины как на следующем фото

У меня не было шаровых насадок для датчиков, но маленькие клеммные винты вполне подойдут, Я использовал именно их. Датчики фирменные для Таврии.

Я начал с установки датчика опорной точки и датчика положения. Везде использовал пайку контактов.

Для датчиков использовал провода от караоке-стереомикрофона, вот такие:

Подходит не только по сечению, но и по качеству оплетки и, самое главное, по прочности.

Припаяйте клеммы датчиков к проводу и контактам гнезда основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и жучков соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная масса, к нему подключены все провода экранов. На этой картинке к зеленому проводу подключено всего 3 экрана (от датчика опорной точки, датчика положения и распределителя), на данный момент их там 5 (тоже CTS и KS). Так что постарайтесь предусмотреть, что на этом проводе можно разместить все что угодно. Желтый провод — это чистая земля для заземления датчиков. К нему подключается земля от КС и СТС.

Я запустил агрегат, используя один распределитель, фирменную катушку и запальник. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить выход зажигания IGN_OUT1 к шестому контакту распределителя, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные соединения выполнены! Пора приступать к регулировке и проверке.

Подключите устройство к автомобилю и ПК. Менеджер запуска, количество зубьев маховика 114, количество зубьев до верхней мертвой точки 57 и длительность импульса запуска распределителя 38 зубьев. Не забываем про галочку «Объединить все каналы зажигания в один выход», ведь у нас разводка воспламенителя с одной катушкой и одним распределителем.

Нажимаем «сохранить», все — можно начинать. Двигатель запускается с первой попытки. Проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

Ради радости сделал МАР-сенсор и решил поставить две катушки с двумя выходами с двумя распределителями, чтобы избавиться от воспламенителя. Распределители поставил на фирменное место, на каждом по одному креплению.

Другого разъема для второго распределителя у меня не было и поэтому я припаял его напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В менеджере убрал галочку с мультиплекса сигналов зажигания и изменил продолжительность включения воспламенителя с 38 до 76, таким образом теперь воспламенители будут срабатывать в два раза реже за цикл.

При попытке запустить двигатель не получилось.
