Установка радиатора печки ваз 2107: как снять и поменять центральный элемент отопителя

замена радиатора печки сделать самому своими руками

Из данной статьи вы узнаете, как самостоятельно заменить радиатор печки ВАЗ-2109. Сделать это можно довольно быстро, если знать, как правильно действовать. Если системы охлаждения и отопления работают некорректно, имеются течи и какие-либо иные неполадки, то это отражается на состоянии двигателя в первую очередь. Зачастую вместо того чтобы проводить ремонт системы отопления, ее попросту отключают. Как правило, это делается в теплое время года, когда необходимость в обогреве отсутствует.

Как правильно менять радиатор?

Если вы посмотрите в руководство по эксплуатации автомобиля, то, скорее всего, сразу же погрустнеете. Причина проста: чтобы снять радиатор печки ВАЗ-2109, необходимо полностью разобрать салон! А если точнее, то вся передняя панель должна быть демонтирована. Только так (по мнению составителей руководства по эксплуатации) можно произвести замену. Конечно, эта технология самая «безопасная» – вероятность повредить элементы панели отсутствует.

Но автомобилисты используют способ, который им кажется более «гуманным». Чем меньше «лишних телодвижений» при замене, тем быстрее будет выполнен ремонт. Следовательно, ваша машина ВАЗ-2109 быстрее будет «на ногах», то бишь на колесах. Суть процедуры заключается в том, что вы производите не полную разборку панели, а только частичную. Вам необходимо ослабить все гайки и саморезы, которыми торпеда прикручена к элементам кузова.

Инструменты для проведения ремонта

При проведении такого ремонта вам необходимы емкости. В них нужно сливать жидкость из системы охлаждения. Это своеобразные вазы, которые помогут снять без потери охлаждающей жидкости радиатор печки. Размеры таких емкостей должны быть как можно большими (объем суммарный – около десяти литров). Причем не забывайте о том, что жидкость может начать вытекать из патрубков, соединенных с радиатором. И нельзя, чтобы она попала на пол или элементы салона. Кроме того, при проведении всех работ вам просто необходимы хорошие ключи и отвертки. Без них провести ремонт будет сложно.

Особое внимание обратите на хомуты, которыми фиксируются патрубки. В большинстве случаев используются устройства с червячным механизмом. Такие хомуты имеют низкую степень надежности, поэтому лучше использовать иные конструкции. Посмотрите, какие изделия применяются в автомобилях иностранного производства. Они выполнены по типу пружины, работать с ними удобнее, да и надежность у них выше. Поэтому такие хомуты намного эффективнее, нежели червячные.

Подготовка к проведению ремонта

Первым делом вам потребуется установить под радиатором охлаждения емкость. Обратите внимание на то, что при сливе жидкости желательно накрывать генератор куском полиэтилена. Если его нет, то можно использовать и кусок плотной материи, лишь бы не попала жидкость внутрь генератора. Руками выкрутите заглушку, которая находится в нижней части радиатора. Аккуратно начинаете выкручивать пробку на расширительном бачке. Этим самым можно регулировать напор из сливного отверстия.

Лучше всего, если машина (ВАЗ-2109) будет установлена так, что ее передняя часть окажется ниже задней. Благодаря этому можно добиться того, что вся жидкость будет стекать к сливным отверстиям. Также не забывайте о том, что кран печки должен быть полностью открыт, иначе в радиаторе останется слишком много жидкости. После этого закрываете заглушку и выкручиваете ту, которая находится в блоке цилиндров. Таким же образом регулируете напор жидкости. Вот и все, подготовка завершена, можно приступать к замене радиатора.

Разборка панели

Чем проще ремонт, тем лучше. Поэтому стоит идти по пути наименьшего сопротивления. Дело в том, что руководство по эксплуатации требует полного разбора торпеды. Но на деле это лишний труд, а его лучше избегать. Если с правой стороны посмотреть на место расположения радиатора, то можно увидеть, что достаточно на несколько сантиметров приподнять панель. Значит, от вас требуется проделать следующие действия:

1. Освободить бардачок и выкрутить в нем саморезы.
2. На правой стороне панели снять заглушку, которой прикрыт болт основного крепления. Находится он на уровне зеркала заднего вида.
3. Выкрутить два самореза, которыми произведено крепление «бороды» (средней части торпеды).
4. Внимательно осмотрите всю поверхность панели, в нижней части по периметру имеются четыре самореза, которыми производится крепеж к кузову автомобиля.

Снятие радиатора

Теперь самое главное – демонтаж старого радиатора. Постелите на полу плотную материю, чтобы побежавший из патрубков тосол не испортил ковролин. Как бы тщательно вы ни сливали жидкость, достаточно большое количество еще останется в самом радиаторе и патрубках. Теперь нужно как можно выше приподнять правую часть торпеды. Это позволит получить доступ к отсеку, в котором стоит радиатор. Можно прибегнуть к помощи напарника. А если такового нет, можно подпереть снизу панель отрезком трубы или деревянным бруском подходящей длины. А вот теперь можно и снять радиатор печки ВАЗ-2109. Размеры пластиковых и медных агрегатов одинаковы, отличие только в исполнении. Итак, первым делом выкручиваете три самореза, которыми крепится пластиковая крышка. Затем, при помощи накидного ключа, ослабляете хомуты на патрубках. Если резиновые трубки сильно прикипели, их нужно сначала попробовать прокрутить, после чего, поддев отверткой, снять и увести в сторону.

Установка радиатора

На следующем шаге производится монтаж нового радиатора. Его вам потребуется поставить на то же место, откуда был демонтирован старый. Но обратите внимание сразу на то, в каком состоянии он, нет ли трещин в корпусе, чтобы затем еще раз не выполнять все вышеописанные действия. Также внимательно посмотрите на состояние патрубков. Если они имеют трещины или чересчур твердые, потеряли эластичность, их необходимо заменить, иначе обязательно даст течь радиатор печки. Размеры (ВАЗ девятого семейства – не исключение) этого устройства не очень большие, но места хватает, чтобы осуществить замену патрубков самостоятельно.

Для этого необходимо ослабить хомуты в месте крепления патрубков к кранику. Находится он под «улиткой» (по сути, это вся система отопления, с помощью которой происходит распределение потоков воздуха). При установке патрубков можно пользоваться герметиками. Наносите небольшое количество, не стоит делать толстый слой. После короткой выдержки (5-10 минут) можно собирать всю конструкцию и заливать тосол.

Антифриз или тосол?

Конечно, зеленый или красный антифриз намного лучше советского тосола, так как в нем много присадок, увеличивающих срок службы как самой жидкости, так и всех элементов, с которыми она соприкасается. В частности, смазка помпы осуществляется намного лучше, ее ресурс становится выше. Тосол тоже жирный на ощупь, но не может обеспечить максимальное качество работы механизмов.

Прокачка системы и заливка жидкости

На автомобилях ВАЗ-2109 не требуется прокачка как таковая. Достаточно обеспечить герметичность системы. Жидкость заливаете в расширительный бачок до тех пор, пока она не перестанет уходить. Только не забудьте закрутить все заглушки. И желательно машину поставить передком в горку, чтобы радиатор печки ВАЗ-2109 (фото его приведено в статье) был самой нижней точкой в системе, тогда ее получится наполнить по максимуму. А далее прогреваете до рабочей температуры двигатель (естественно, при закрытой пробке бачка) и подливаете антифриз по мере необходимости. Вот и все, ремонт завершен, никакая зима вам не страшна.

Замена радиатора печки ВАЗ

Печка и машина, для меня едино, так как зимой только хорошо работающая печка дает комфорт в автомобиле.

Но так как нет ничего вечного, и радиатор печки может потечь, или забиться, и поневоле приходится менять радиатор печки, возникает вопрос ехать в мастерскую, где за работу возьмут деньги. Или поменять ее самому, и тем самым сэкономить деньги, если решились поменять радиатор печки сами, то эта статья для Вас. Объясню, и покажу, как самому заменить радиатор печки на ВАЗ 2109, хотя этим способом можно менять радиатор печки на любой машине ВАЗ от 2108 и выше, принцип один.

Но сначала надо выбрать какой радиатор печки купить, так как у нас в России много подделок, и можно нарваться на некачественный радиатор печки. Советую покупать радиатор печки фирмы «Крафт», первый признак качественного радиатора, это упаковка и гарантийный талон, а подделку обычно продают в целлофановом пакете. Обычно радиатор печки «Крафт» стоит в районе 500руб, но цена может быть выше или ниже, в зависимости от региона, и какую наценку добавит магазин.

Радиатор печки пришлось менять из за того что, на горячий двигатель радиатор не тек, но стоило машине остыть и по утрам натекал тосол на коврики машины. Но не всегда сразу виноват радиатор, бывает, что плохо держат хомуты шланг радиатора, поэтому прежде чем решитесь поменять радиатор проверти не из под шланг подтекает тосол.

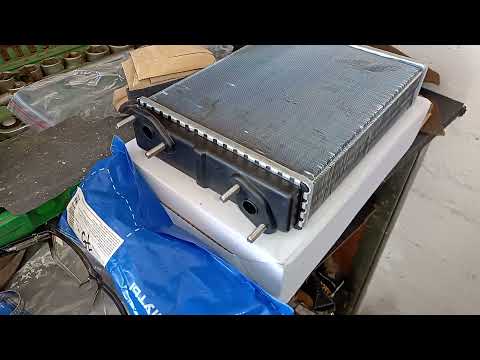

Фото. Радиатор печки «Крафт» с упаковкой.



Перед тем как приступить к замене радиатора печки, надо слить тосол с блока двигателя, а с основного радиатора охлаждения тосол сливать не надо.



Фото. Стрелкой показан болт, который надо открутить чтобы слить тосол, на инжекторе этот болт находится под модулем зажигания.



Снять радиатор печки можно двумя способами, первый способ, надо полностью снимать панель а потом менять радиатор печки, но это долго и много заморочек.



Фото. Стрелкой показаны хомуты шланг радиатора печки.



Но мне нравиться второй способ замены радиатора печки, правда он не очень удобный, но зато быстрый.



Фото. Стрелками показано, где надо открутить болты панели, чтобы снять радиатор печки.



Но мне нравиться второй способ замены радиатора печки, правда он не очень удобный, но зато быстрый. Но еще зависит от того какая панель стоит на машине, если панель высокая то радиатор печки поменять легче, а если низкая то придется открутить два болта с левой стороны панели, и помощник должен ее оттянуть тогда можно добраться до радиатора печки и вытащить его и также вставить.



Фото. Показано как надо оттянуть панель, чтобы снять радиатор печки.



Открутили панель, улеглись как показано на фото, помощник оттягивает панель, откручивайте хомуты, и три болта что держат радиатор печки, и вытягивайте радиатор.



Фото. Показано в каком положении приходится менять радиатор печки, если не снимать панель.



Теперь все наоборот, вставляйте новый радиатор печки, и закручивайте болты что держат радиатор печки, но очень тяжело в таком положении закрутить крайний болт радиатора печки, можно его не закручивать, радиатор прекрасно держится и на двух болтах.

Все, радиатор печки поменяли сами, и сэкономили деньги на мастере.

Замена радиатора печки ВАЗ 21099. Видео.

Замена радиатора печки с высокой панелью

С высокой панелью все намного проще, не надо ее откручивать и оттягивать, радиатор с небольшим трудом но выходит, также и вставляется.

Плохо греет печка

Если плохо греет печка, а это может быть из-за нескольких причин.

В основном это происходит из-за того что забился сам радиатор печки, способ промывки радиатора такой, первый способ, отсоедините шланги печки в моторном отсеке и соедините одну из шланг с шлангом от водопровода, откройте посильней воду и пусть она с минуту течет через радиатор печки, затем поменяйте направление движения воды, соединив с другим концом печки радиатора, и также пусть течет вода около минуты.

Второй способ, поменяйте местами шланги соединения с радиатором печки, чтобы охлаждающая жидкость начала циркулировать в другом направлении, тоже не плохо помогает, и печка начинает хорошо греть.

Ремонт радиатора печки

Можно и самому отремонтировать радиатор печки, если он подтекает с краю из под пластика или стыке трубки, этот способ подойдет для алюминиевых радиаторов, а латунные радиаторы надо паять.

Отожмите загибы радиатора и снимите пластиковую крышку, аккуратно удалите всю залипшую резину с радиатора, просушите и зачистите место откуда сняли резину.

Возьмите Американский герметик и залейте место где была резина, просушите с пол часа, опять намажьте герметик поставьте крышку на свое место и зажмите зажимы. Если все правильно сделаете то печка течь не будет.

Корпус печки ВАЗ 2108 и ВАЗ 2109 отличаются?

Нет, не отличаются, корпус печки один.

Горобинский С.В.



Электронная печка на ваз 2107. Модернизируем и меняем печку на «Семерке» своими руками

Автомобили ВАЗ, несмотря на свой возраст, до сих пор пользуются популярностью у автомобилистов. Исходя из количества недостатков отечественных автомобилей, владельцы вынуждены прибегать к усовершенствованию и модернизации отдельных элементов транспортных средств. В этой статье пойдет речь о тюнинге печки, так как она является слабым звеном автомобиля.

Часто бывает, что штатная печка ВАЗ 2107 не справляется с сильными морозами.

Всем известно, насколько важным элементом комфорта водителя и пассажиров является система отопления автомобиля в холодные зимние периоды. Замерзающие стекла и холод в машине создают большой дискомфорт. Рассмотрим основные варианты усовершенствования печки автомобиля.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить ее источник. Поэтому, прежде чем говорить о вариантах улучшения системы отопления семерки, разберемся с причинами проблем с обогревом автомобиля.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего являются:

1. Течь крана системы отопления;
2. Низкий уровень подачи воздуха от дефлектора;
3. Громкая работа двигателя системы отопления;
4. Некачественная подача теплого воздуха в.

Исходя из вышеперечисленных причин неисправностей печки, можно сделать вывод, что для улучшения ее работы важно модернизировать кран и дефлекторы, устранить неисправности радиатора и улучшить работу вентилятора.

Как видите, не очень серьезные переделки смогут сделать пассажиры и водитель. Важно, что модернизация печки не требует значительного опыта и может быть проведена автовладельцем самостоятельно без помощи профессионалов.

Варианты улучшения печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу системы отопления отечественной семерки исключительно своими силами.

Начинаем модернизацию ТЭНов с замены штатного крана на более надежное изделие. Кран находится в передней части автомобиля в районе ног пассажира. Иногда владельцы автомобиля узнают о его местонахождении только в случае утечки охлаждающей жидкости. Течь доставляет владельцу немало хлопот, особенно в холодное время года. Под ногами пассажира течет антифриз, необходимо просушить не только коврики, но и обивку автомобиля. А также охлаждающая жидкость содержит вещества, негативно влияющие на здоровье человека. Важно как можно скорее устранить течь.

Замена обычного смесителя на аналогичный новый помогает решить проблему только на короткий период времени. Специалисты советуют несколько вариантов решения этой проблемы.

Как вариант, можно заменить штатный кран машины на изогнутую герметичную трубку. Таким образом, протечки устраняются, однако возникает другое неудобство. Отсутствие крана не дает возможности перекрыть подачу охлаждающей жидкости к радиатору отопителя. Летом в машине будет очень жарко. Более приемлемым решением вопроса является установка обычного водопроводного крана для подачи антифриза на радиатор печки в подкапотном пространстве автомобиля. Единственным неудобством при таком апгрейде будет необходимость открывать кран для манипуляций.

Еще одним недостатком в работе системы отопления ВАЗ-2107 является плохое качество дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекол, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для повышения производительности дефлектора его усовершенствуют, установив в него небольшой вентилятор. Чаще всего для этого используются запчасти от компьютерной техники. Для установки необходимо снять дефлектор и подготовить в нем место для установки вентилятора.

Питание вентилятора лучше вывести на отдельную кнопку, что будет практичнее в использовании.

Следующим этапом настройки является устранение неисправности радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной их некачественной работы чаще всего может быть возникновение засорения системы отопления. Для улучшения обогрева салона автомобиля необходимо провести полную очистку радиатора и деталей системы охлаждения и отопления. Важно использовать для автомобиля охлаждающие жидкости хорошего качества и не заливать воду вместо антифриза. Таким образом, вы сможете защитить систему отопления от протечек и засоров.

Самый радикальный и эффективный способ доработки печки ВАЗ-2107 своими руками — замена штатного вентилятора на аналогичный товар от отечественной восьмерки. Этот вариант увеличит подачу тепла в салон автомобиля радиатором и улучшит его обогрев. Вентиляторы от восьмерки отличаются более высокой скоростью вращения, низким энергопотреблением.

Для установки нового изделия необходимо разобрать нижнюю часть печки, чтобы добраться до вентилятора и демонтировать его. В будущем он больше не понадобится. Чтобы установить вентилятор от восьмерки, нужно срезать гребенку, отвечающую за подачу воздуха на пол автомобиля. Вместо стандартного изделия установлен более мощный восьмивентиляторный вентилятор с пятью лопастями. Очень важно надежно его закрепить. Для корректной работы вентилятора также желательно заменить резистор и регуляторы на аналогичные изделия от ВАЗ-2108. А также кнопку вентилятора необходимо заменить на кнопку от ВАЗ-2108. Штатная кнопка семерки может быстро сгореть из-за разницы в подаче тока.

В зимнее время года потребность в обогреве салона автомобиля возрастает, и решаются на это те, кто занимается самосовершенствованием своего автомобиля. Если установить на ВАЗ-2107 дополнительную печку, то в машине станет значительно теплее, и времени на прогрев потребуется меньше.

Где взять другую печку

Так как на отечественных автомобилях, например на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, водители могут установить дополнительную печку на ВАЗ-2107. На самом деле, если температура на улице ниже минус 10, то радиатор уже плохо справляется со своей задачей, а сделать нагрев быстрее могут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется 12-вольтовый прибор китайского производства, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второго китайского производства необходимо учитывать расположение отводящих патрубков, которые подаются в систему. От них будет зависеть положение вашей новой системы отопления при монтаже.

Система позволяет всасывать воздух из салона с помощью двух вентиляторов. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трехступенчатой ​​регулировке.

Топочные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть салон до плюс 25 за 2-3 минуты.

Установка китайской печки

Установка дополнительной печки на ВАЗ-2107 очень проста. В дополнительной духовке питаются только вентиляторы. Один провод (обычно черный) нужно кинуть на массу. Вентиляторы расположены в пластиковом корпусе, и не соприкасаются с железом самой коробки.

Кидаем провод на реле, которое позволяет переключать скорость. Обычно он трехступенчатый и располагается на панели приборов. Также есть помпа и переключатели скоростей. В общем ничего сложного, главное найти место на приборной панели куда можно установить свою печку.

Еще один насос

Дополнительный насос для печки ВАЗ-2107 так же способен улучшить обогрев в автомобиле. Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идет непосредственно от агрегата. Подсоедините этот шланг к дополнительному насосу. От блока шланг должен идти к носовой части насоса, а шланг к выходу — к печке.

Питание дополнительного насоса берется от кнопки обогрева заднего стекла. От двигателя дополнительной помпы идет только один плюсовой провод, а сам корпус представляет собой массу.

Запитать помпу просто:

1. Самая первая вилка с проводами снимается, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. Мотаем на него питание от помпы и выводим под капот.
3. Для большей надежности провод можно припаять.
4. После установки заглушки обратно можно сказать, что насос готов к эксплуатации.

Иногда дополнительный насос не устанавливается из-за плохой циркуляции воздуха. Кроме того, на малом холостом ходу циркуляция вообще может отсутствовать, а тосол на печку работает плохо.

Дополнительный отопитель на ВАЗ-2107 в результате работы будет включаться каждый раз при включении обогрева заднего стекла.

Но можно подключить насос и другим способом. Для этого нужен разъем от форсунок/датчик детонации от ВАЗ. Купить его можно в любом магазине автозапчастей.

К концам разъема детали необходимо припаять два провода, затем все спрятать в гофру и заклеить изолентой.

Отдельно выводим провод для подключения массы. Находим его на кронштейне неподалеку. Несем жгут вверх, подключаем резисторы печки к колодке, откуда брался плюс.

В результате при включении отопления включается еще один насос, потребляющий в рабочем режиме всего 1,5 А. В этом случае можно не устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите возиться с помпой ВАЗ, можете посмотреть помпу от иномарки. Подойдет, например, BOSCH 0 392 020 034, производительностью 750 л/ч. А заодно стоит купить 10 метров тонкой трубки (гофры) и хомуты.

Обязательно слейте весь антифриз из системы. Сложность установки насоса заключается в первую очередь в несовпадении диаметров трубы и штуцера насоса: диаметр трубы 16 мм, а насоса 20 мм. Если фитинг немного эластичный, вы можете попробовать натянуть его на выходной фитинг.

Для вставки штуцера в трубу стоит смазать его маслом. Работать в условиях ограниченного пространства сложно, поэтому необходимо зафиксировать насадку самостопорящимся хомутом, а хомут закрепить на муфте к опоре двигателя. Это облегчит вашу работу. Помпу лучше закрепить стяжками на трубке кондиционера.

Работа с резистором

Для возможности регулирования скорости поступления тепла в салон можно установить дополнительно ВАЗ-2107. Обычно резистор имеет две спирали сопротивлением 0,23 и 0,82 Ом.

Под педалью газа установлен новый резистор, чтобы доступ к нему был свободный. При включении печки на первую скорость ток пойдет через 2 спирали. На второй скорости ток пойдет по спирали сопротивлением 0,23 Ом. Ток протекает мимо резистора при включении третьей скорости.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока управления кондиционером.

Таким образом, машина будет прогреваться намного быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стекол и циркуляции воздуха в салоне. В целом прогрев воздуха в машине будет более равномерным.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салоне

Мас Моторс

Следует признать, что классические модели отечественных автомобилей, к которым относится ВАЗ 2107, имеют определенные конструктивные недостатки. А это, в свою очередь, предоставляет их владельцам широкое поле деятельности в плане доработок в соответствии со своими потребностями. При этом ручная работа часто оказывается эффективнее фабричной.

Многие владельцы недовольны работой отопителя салона, или печки. Ведь в автомобилях ВАЗ 2107 КПД печки очень низкий. Но доработка печи своими руками может решить эту проблему. В этом случае нет необходимости использовать специальные навыки или инструменты, утеплитель совершенствуется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Это значит, что для повышения КПД нагревателя необходимо усовершенствовать систему продувки. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что обусловлено конструктивными особенностями воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений, это замена штатного мотора вентилятора на тот, что используется на ВАЗ 2108-2109.

Мотор, используемый в этих моделях, отличается от семерки большей мощностью и повышенной скоростью. Для его установки потребуется немного доработать корпус печки – из-за большего размера придется снять гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерки мотора. Проделать эту операцию своими руками достаточно просто.

Такая модернизация печки также потребует замены резистора и выключателя. Обе детали берем от той же модели, что и мотор. Следует отметить, что тюнинг будет эффективным при соблюдении всех вышеперечисленных требований. Ведь переключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал делом привычным, есть более действенный, но и более трудный способ улучшить печку.

Заключается в установке вместо двигателя с улиткой крыльчатки применяемой на ВАЗ 2108-2109модели. Такой тюнинг значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки срезано почти все, кроме каркаса и креплений. Далее нужно сделать тело для улитки. Для этой цели можно использовать любой подходящий по прочности материал – оргстекло, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к днищу печки.

После этого на нижнюю часть надевается средняя часть, предварительно сняв диффузор. Размеры необходимо подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за ограничители радиатора, расположенные на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на штатное место. После тщательной подгонки, убедившись в правильности подбора размеров нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать имеющиеся в продаже сантехнические манжеты и шланги. С обеих сторон и в днище нового корпуса печки вырезаются отверстия, соответствующие внешнему диаметру манжет. В них вставляются сантехнические шланги – боковые подключаются соответственно к левому и правому воздуховодам, а нижние предназначены для отвода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно вставить дополнительную пару более длинных шлангов. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватает на все. Стыки шланга и боковых воздуховодов также должны быть тщательно герметизированы, чтобы исключить утечку теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как по обогреву салона, так и по качеству обдува стекла. Ведь именно недостаточный приток теплого воздуха не предотвращает запотевание стекол в автомобилях ВАЗ 2107. При этом модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка шнека, как и замена мотора, требует замены выключателя. Кроме того, необходимо убедиться, что предохранитель, установленный в цепи печки, имеет достаточный для срабатывания номинальный ток. модернизированная печка. Перед окончательным монтажом конструкции своими руками рекомендуется включить непосредственно электрооборудование печки, чтобы убедиться в его исправности и правильности подключения.

В принципе у классики очень хорошая печка ВАЗ 2107. Греет очень хорошо, но есть один недостаток. Печка устроена так, что практически не дует в левый патрубок, который должен дуть на водительское боковое стекло — особенность конструкции. А зимой это большой недостаток, приходится протирать стекло тряпкой или открывать окно, что не очень удобно в холодную погоду. О доработке левой трубы и пойдет речь.

Смысл доработки — поставить в трубу вентилятор, который будет принудительно подавать воздух из печки. Итак, сначала нам нужно снять дефлектор с форсунки. Это очень легко сделать. В машине не фоткал, а дома сфотографировал. Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и немного тянем вперед.

Поддеваем отверткой с другой стороны и также тянем вперед

Вынимаем дефлектор из корпуса.

Сам корпус дефлектора держится в торпеде на таких усах

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем компьютерный вентилятор на 50 мм, он чуть больше дефлектора, но отлично подходит под посадочную площадку сопла.

Примеряем ровно по центру корпуса дефлектора и делаем отметки на корпусе его размеров. Берем ножовку или канцелярский нож (я им делал) Делаем надрезы в пластике. Соединяем их процарапанными ножом линиями и плоскогубцами отламываем кусок пластика. Должно получиться вот так

Отбитые кусочки пластика не выбрасываем — они нам еще понадобятся. Примеряем веер в получившееся отверстие. Он должен войти в нее достаточно плотно, иначе будет болтаться.

Вставляем его внутреннюю часть с лопастями в корпус дефлектора ваз 2104 и видим, что при повороте дефлектора они будут мешать вентилятору, точнее из-за него не будут поворачиваться в сторону максимально возможный угол.

Отмечаем ту часть, которую нужно отрезать, чтобы ничего не мешало. Разбираем лопасти, отрезаем лишнее от держателя

И от самих лопастей

Здесь нужно быть осторожным, чтобы не повредить лезвия, они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор ВАЗ 2107 и проверяем нормально ли двигаются лопасти.

Что касается вентилятора, то у меня их было два. Один от устройства охлаждения винчестера на 0,18А и второй от кулера Pentium 3 на 0,25А, второй дует намного сильнее, хотя первый тоже вполне подходит для нужной нам задачи. Тест 0,18 А Тест 0,25 А

Далее, чтобы вентилятор забирал воздух из печки, а не в обратку через дефлектор, нужно сделать его максимально герметичным. Для этого берем кусочки пластика, которые мы отрезали от дефлектора и заклеиваем этими кусочками лишние отверстия в задней части, посадив их на силиконовый герметик.

Ну и сами лопатки

На этой фотографии показан окончательный результат.

ОЧЕНЬ хорошо дует. Электрическое соединение простое. Кулер лучше подключить к проводу, который показывает напряжение только при включенном зажигании, чтобы он не работал, если вы забудете его выключить. Подключил к проводу печки, Схема печки.

Подключал так, кулер включается отдельной кнопкой независимо от того работает вентилятор печки или нет. Я, например, часто просто открываю заслонку и кран и не включаю электродвигатель, воздух прокачивается через дефлекторы сам.

Если где-то поставить отдельную кнопку на кулер, то можно поставить на одну кнопку с вентилятором печки. Диоды в схеме обязательны, иначе у печки будет не две скорости, а одна. Диоды любые на 12 вольт и выше.

На самом деле вариантов много. Можно сделать две скорости на кулер, можно сделать плавную регулировку скорости и многое другое. Здесь каждый решит для себя, что ему больше нравится.

Тюнинг салон ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

• — Приборная панель от ГАЗ 3110
• — Доработка подсветки приборов
• — Тюнинг приборной панели 2107
• — Модернизация системы освещения салона
• — Установка потолка от Волги
• — Доработка печки
• — Модернизация отопителя
• — Подсветка управления печкой
• — Регулировка паузы стеклоочистителя
• — Шестерочный тахометр
• — Улитка обогревателя от 08
• — Установка электростеклоподъемников
• — Обивка салона
• — Снятие крана печки
• — Система управления отопителем салона
• — Устранить грохот торпеды
• — Пепельница со светодиодной подсветкой
• — Дверное освещение
• — индивидуальная настройка бороды
• — Доработка потолка
• — Фото тюнинга салона

Тюнинг лада 2107, фото тюнинга лада 2105, доработка лада 2104

Размеры и доработка отопителя ваз 2107

Перед наступлением холодов каждый ответственный водитель проводит профилактический осмотр автомобиля и. Чаще всего производится регулярная замена масла и антифриза, замена автомобильной резины на зимний вариант. Отдельного внимания требует и печка, которая является одним из основных узлов автомобиля, обеспечивающим комфорт водителю и пассажирам в холодное время года.

В данной статье пойдет речь об устройстве печки ВАЗ-2107 и ее правильной настройке для качественного обогрева салона.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику системы обогрева салона автомобиля и правильно настроить ее работу, необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семерке находится в салоне и крепится к перегородке отсека на моторе четырьмя креплениями. Между мотором и печкой устанавливается резиновый уплотнитель. Воздух к печке поступает через специальные отверстия в колпаке. За отопителем в моторном отсеке находится короб подачи воздуха. Воздух проходит через радиатор, где нагревается, и попадает в автомобиль либо под давлением холодного воздуха с улицы при больших скоростях движения автомобиля, либо создающего движение воздуха под давлением. Вентилятор имеет три скорости: нейтральную, низкую и высокую. Переключатель скорости вентилятора расположен на приборной панели автомобиля.

Радиатор печки использует для работы жидкость системы охлаждения машины. Количество горячей жидкости, попадающей в радиатор, . Он расположен у пола автомобиля со стороны пассажира и исходит от рычага управления гибкой тягой. Рычаг управления находится на приборной панели автомобиля. Верхний переключатель печки отвечает за кран отопителя. В крайнем правом положении переключатель полностью открывает кран, в радиатор поступает максимально возможное количество охлаждающей жидкости. В положении переключателя слева клапан закрыт, тосол в радиатор не поступает, а печка остается холодной.

Двигатель отопителя расположен под радиатором. В электрическую систему двигателя включен резистор, позволяющий переключать скорости вращения вентилятора.

Под действием вентилятора теплый воздух поступает по патрубкам в сторону боковых стекол, на лобовое стекло и на дефлекторы. С помощью дефлекторных решеток можно изменить маршрут подачи воздуха на направленный поток воздуха. Горячий воздух регулируется открытием или закрытием заслонки печки, крышка которой регулируется рычагами с гибкими тягами. Средний рычаг отвечает за лючок подачи воздуха. В крайнем правом положении переключателя в машину поступает максимально возможное количество воздуха с улицы. При крайнем левом расположении и герметичном закрытии крышки воздух в салон не попадает.

Нижний рычаг отвечает за развертывание воздушных потоков. Правое положение рычага обеспечивает максимальную подачу воздуха к боковым стеклам машины, левое положение обеспечивает подачу воздуха к лобовому стеклу.

Подробную схему подключения системы вентиляции и отопления ВАЗ-2107 можно найти в технической документации на автомобиль.

Распространенные проблемы с печкой и способы их устранения

Перед наступлением холодов необходимо обязательно проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семерки встречаются следующие неисправности:

1. Плохое соединение патрубков и патрубков подачи воздуха.
2. Течь крана радиатора и отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

С такими неисправностями в системе отопления справится даже начинающий водитель. Более серьезные поломки могут привести к необходимости покупки новой плиты.

Для начала необходимо провести визуальный осмотр. Для этого нужно разобрать печь и очистить ее от накопившегося за летний период мусора и пылинок.

Одной из самых частых проблем в системе отопления ВАЗ-2107 является некачественная герметизация воздуховодов печки. Устранить эту проблему можно, обработав силиконом трещины пластиковых элементов корпуса отопителя. А также отверстия возле форсунок необходимо заклеить ветошью. Устранение дыр уменьшит потери теплого воздуха и будет сопровождаться более быстрым прогревом салона.

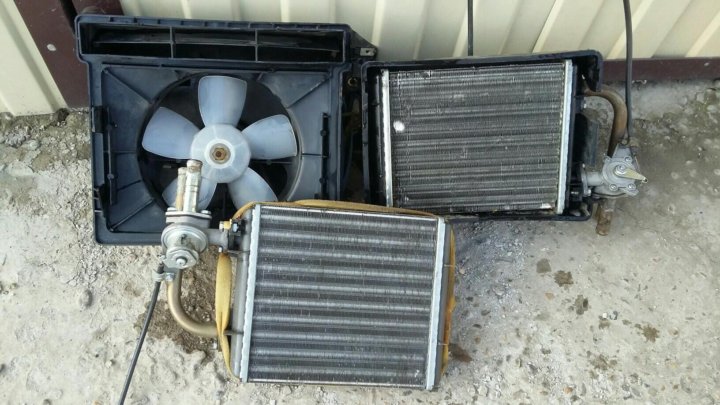

Следующим шагом будет проверка крана отопителя и радиатора на герметичность. Это основная головная боль владельцев отечественных автомобилей. Если кран плиты или трубы протекают, их необходимо заменить новыми изделиями. При этом также меняются уплотнительные стыковые прокладки. Если течет сам радиатор, то есть два варианта решения проблемы. Чаще всего на семерках устанавливается медный радиатор старого образца. Медный радиатор можно припаять и тем самым продлить срок его службы. Если семерка оснащена алюминиевым радиатором, то ремонту он не подлежит и его необходимо заменить новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, возможно причина в забитом радиаторе, то потребуется его тщательная чистка. Специалисты рекомендуют профилактическую промывку радиатора не реже одного раза в год. При этом промываются все шланги и трубы.

В целях профилактики важно осматривать электропроводку печки на предмет окисления, плохой изоляции контактов во избежание короткого замыкания, перегорания двигателя и предохранителя системы отопления. Если печка работает, то достаточно визуального осмотра и устранения неполадок. В противном случае необходимо проверить функционирование элементов электроцепи с помощью тестера.

Такие простые манипуляции уберегут вас от неприятных ситуаций с системой отопления в холодное время года.

Модернизация печки

Очень часто параллельно с профилактикой неисправностей печки и настройками ее драйвера проводится модернизация системы отопления для более эффективной работы.

Чаще всего для этих целей штатный вентилятор и резистор заменяют изделиями из восьмерки. Новый вентилятор имеет больший размер, за счет чего подается больше теплого воздуха, а салон автомобиля быстрее прогревается. Новый вентилятор встраивается в стандартное сиденье практически без переделок. Нужно только срезать один из аэродинамических гребней от крыльчатки. После таких доработок также необходимо будет заменить стандартную кнопку вентилятора на изделие от восьмерки.

Иногда для лучшего обдува стекол со стороны водителя в дефлекторах устанавливают дополнительные маленькие вентиляторы. Такие доработки в сочетании с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведение итогов

Своевременная диагностика и проверка элементов системы отопления автомобиля – залог качественной работы печки. Специалисты рекомендуют проверять систему отопления на ВАЗ-2107 не реже двух раз в год – осенью и весной. С профилактической чисткой и настройкой печки своими руками справится любой водитель, для этого нужно лишь разобраться в устройстве системы отопления и вентиляции и принципе ее работы. Самый простой способ сделать это – всегда иметь рядом наглядную инструкцию по эксплуатации своего автомобиля.

Не откладывать на потом работы по улучшению работы системы отопления автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салон

Мас Моторс

В ВАЗ 2107 перестала работать печка? Мы покажем вам, как решить эту проблему! В принципе у вас есть два варианта — либо замена печки полностью, либо ее ремонт. Если в морозы моторчик печки в вашем автомобиле стал издавать свистящие звуки, можно, конечно, его смазать. Да, на время поможет, но ненадолго, потому что моторы…

Ремонт стартера ВАЗ 2107 своими руками Стартер видео используемый производителем для установки на ВАЗ 2107 может быть разных видов и немного отличаться конструктивно. При этом принцип их работы, разумеется, не меняется. Этот механизм создает постоянный ток и создает крутящий момент, необходимый для вращения коленчатого вала.

Замена рулевых тяг ВАЗ 2107 видео В процессе эксплуатации автомобиля детали подвески и другие системы подвергаются значительным нагрузкам, что приводит к их износу и выходу из строя. На модели ВАЗ 2107 износ образуется в наконечниках рулевых тяг, при движении по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и…

Замена порога ваз 2110 своими руками видео автомобили ваз 2110 не из качественного металла кузова. Он очень подвержен коррозии, впрочем, как и другие автомобили производства АвтоВАЗа. Если вовремя не нанести антикор, то через восемь-десять лет ржавчина кузова автомобиля может пройти насквозь. …

Ремонт КПП ВАЗ 2110 своими руками видео ВАЗ-2110 (Lada 110) — российский автомобиль малого класса, четырехдверный переднеприводный седан производства Волжского автомобильного завода. Выпускается на АВТОВАЗе с 19с 95 по 2007 год. В настоящее время сторонними производителями на базе автомобилей семейства LADA-110 созданы и выпускаются автомобили из…

Ремонт порогов автомобиля своими руками видео: материал в виде видео поможет вам лучше понять и понять процесс ремонта порогов автомобиля своими руками. Как показывает современная практика, модель 2110 не блещет качеством металла, используемого для изготовления кузова. Металл подвержен сильной коррозии, в принципе как и все…

«Стартер» ВАЗ (2109) очень часто выходит из строя, но наши машины хороши тем, что в случае ремонта и обслуживания все ремонтные работы производятся проще, чем в иномарках. Итак, разбираем спусковой механизм, да это можно сделать самому, не обращаясь в различные СТО. Приступаем к анализу. Принципы работы стартеров в отечественных иномарках почти…

Итак, дорогие друзья, сегодня мы вам доступным языком расскажем, как добраться до мотора печки на ВАЗ-2107, чтобы его заменить или отремонтировать, в зависимости от того, что заставило вас получить его. Отмечу, что если мотор печки на вашей семерке начал визжать на холодную, ну или визжать, то дальше будет только хуже, моторы с завода гильзованные, смазка ни к чему не приведет, может тишину вернуть Вам на время, но ненадолго, так что в таком случае только замена. А в идеале замена подшипника моторчика печки — визжать точно не будет. Итак, для начала нам нужно будет убрать бороду на нашей семерке. Сначала снимаем ручку КПП, она нам будет мешать и снимаем магнитолу с вала и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то магнитолы может и не быть.

Сначала откручиваем полку, все просто, действие на трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, подденьте ее справа или левой стороны плоской отверткой и вытаскиваем из защелок:

Затем отсоединяем провода от часов, прикуривателя (для простоты сборки я бы посоветовал их пометить), снимаем торцевой ключ в сторону и получите доступ к двум гайкам, будет удобно использовать торцевой ключ на 10

Откручиваем гайки, шайбы не теряем, смотрим вниз где кнопки. Там, в той стороне, которая смотрит на задних пассажиров, есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два винта, вкрученных в тоннель:

Откручиваем их, отсоединяем колодки от кнопки, на панели больше ничего нет. Отодвигаем в сторону и получаем доступ к корпусу печки:

Теперь отсоединяем боковые воздухозаборники, плоской отверткой аккуратно снимаем их с защелок (на фото видно как они встают):

Нас интересует нижняя и средняя части корпуса печки 2107, чтобы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они :

Отломать их руками может быть проблематично, рекомендуем использовать отвертку, как на этой картинке:

После снятия защелок (при снятии будьте осторожны, они могут «стрелять» » и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вытаскивается руками:

Здесь мы видим наш мотор. Сам моторчик держится в нижней части корпуса, тоже на двух металлических защелках, отщелкиваем их, отсоединяем клеммы

и снимаем наш моторчик с корпуса печки:

Вот собственно и все, сборка производится в обратном порядке, на все про все ушло около 40 минут.
