4 главных недостатка вариатора, о которых можно забыть — Лайфхак

Лайфхак
Эксплуатация

Эксплуатационные проблемы, недолговечность, неремонтопригодность и прочие ужасы о капризном вариаторе, которые автопроизводители уже победили, а владельцы автомобилей — еще нет. Почему больше не стоит бояться CVT, расскажет портал «АвтоВзгляд».

Мирон Горин

Вариатору «стукнуло» 130 лет, трансмиссии подобного типа использует львиная доля автостроителей, чьи машины колесят по дорогам всех континентов. И только в России автовладельцы убеждены: «коробка» подвержена множеству болезней, ненадежна и требует к себе повышенного внимания.

Разберемся, так ли это на самом деле. И начнем с самого популярного мифа — «сказки о ремне».

ремень

Как только разговор в гаражном кооперативе заходит про вариатор, опытные оракулы закатывают глаза и томным голосом начинают петь древнюю, как мир песнь о порванном ремне. Мол, какая может быть надежность, когда полуторатонную махину из железа и стекла приводит в движение резинка.

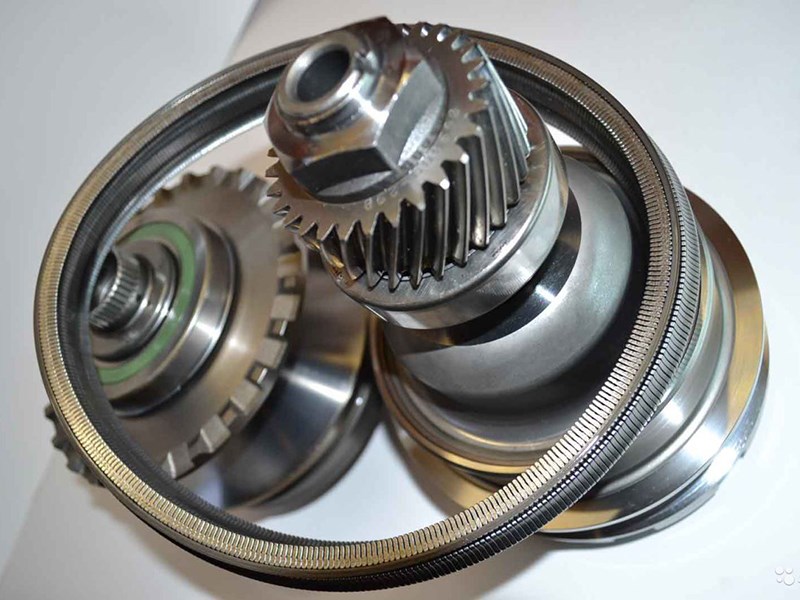

Постойте, минуточку, какая резинка? Ремень вариатора уже много лет представляет собой железную конструкцию из высокопрочной стали, которая не тянет, а толкает! Чтобы разбить этот вечный казалось бы миф, достаточно однажды взять в руки ремень от вариатора Jatco, столь популярный у автопроизводителей. Его не то, что порвать — согнуть не выйдет! Чешуйчатое соединение из стальных пластин, ведущий шкив — чрезвычайно надежное решение, уничтожить которое можно только крепко постаравшись!

Методики разрушения вариатора подробно описаны в интернете, возвращаться к ним не будем, но при обычном ежедневном использовании, независимо от локации и дорожных условий, сделать это практически невозможно.

перегрев

Действительно, еще свежи воспоминания о перегреве. Экономия подвела автопроизводителей, зарекомендовав бесступенчатую трансмиссию в дурном свете. Но сегодня все поголовно устанавливают на вариатор отдельный радиатор охлаждения, который не дает узлу нагреваться сверх рабочих температур.

Не верите? Езжайте на сервис или к официальному дилеру: вам с удовольствием покажут этот небольшой отдельный радиатор, спрятанный за основной парой — на мотор и на кондиционер, прямо за декоративной решеткой.

Кстати, проблему признали довольно быстро и начали дооснащать отдельным радиатором охлаждения ранее лишенные этого узла автомобили. Так что при покупке подержанного автомобиля с бесступенчатой трансмиссией, не забудьте убедиться в его наличии — это будет отдельным подтверждением порядочности и аккуратности прошлого владельца.

Короткий срок службы

Еще один гаражный довод «против». При желании, как известно, можно сломать даже железобетонный столб. Но статистика, которая, как известно, нейтральна ко всем, говорит об обратном: при правильном обслуживании и корректном использовании, вариатор «выхаживает» до 250—300 тысяч километров. Сколько пройдет «автомат»? Да столько же. Тем более, что миллионная «гидромеханика» сегодня все больше становится одноразовой.

Если сесть и разобраться, то ломаться в бесступенчатой трансмиссии особо нечему: коробка состоит из двух шкивов, да ремня между ними. Вот и все устройство. Изначально разрабатывали и применяли вCVT, к слову, на коммерческой тяжелой технике, где вопрос надежности перевешивает все остальные.

Дорогостоящий ремонт

Обширное распространение на территории нашей Необъятной такой тип трансмиссии получил совсем недавно — 15 лет назад, когда россияне наконец-то получили доступ к новым автомобилям. Так что опытного мастера и качественный сервис предстоит поискать, коль уж коробка померла. Отсюда и байка про дорогой ремонт — ведь меняют узел чаще всего в сборе.

Приезжает несчастный автовладелец к официальному дилеру со своим горем, тот ему, оценивая ситуацию с точки зрения купца, с готовностью предлагает новый, свеженький, в масле агрегат. Стоимость, само собой, зашкаливает. Вот откуда ноги растут про стоимость ремонта. Хотите эксперимент? Добро пожаловать к «официалу» за новой автоматической коробкой — будете неприятно удивлены.

Повторимся, вариатор очень просто устроен, поэтому он дешев и популярен у автоконцернов. Бесступенчатая трансмиссия на современных автомобилях мало чем напоминает своих предков: резиновые ремни остались только на мототехнике, снегоходах и газонокосилках.

Автомобили, официально производимые для эксплуатации в России, оснащены отдельным радиатором охлаждения для вариатора, регулирующими температуру узла. А срок его жизни зависит только от нас, автовладельцев: бережная эксплуатация, своевременное обслуживание и аккуратное отношение к автомобилю — обязательны, как и для любого иного сложного и дорогого устройства.

Автомобили
Тест-драйв

Выясняем, стоит ли эта маленькая машинка больших денег

9881

Автомобили
Тест-драйв

Выясняем, стоит ли эта маленькая машинка больших денег

9881

Подпишитесь на канал «Автовзгляд»:

Telegram
Яндекс.Дзен

двигатель, безопасность дорожного движения, ДВС, автосервис, ремонт, техническое обслуживание

принцип работы, надежность, обслуживание, болячки, ресурс, плюсы и минусы || AutBar.

В статье мы рассмотрим всю правду о бесступенчатой вариаторной коробке передач CVT (Continuously Variable Transmission) и расскажем, каким принципом работы, конструкцией, надежностью, интервалами технического обслуживания, распространенными болячками, предельным ресурсом, плюсами/минусами обладает подобный тип автоматической трансмиссии.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ: В КАКИХ ДВИГАТЕЛЯХ KIA ЧАСТО ВОЗНИКАЮТ ЗАДИРЫ?

Вариатор CVT (Continuously Variable Transmission) — это бесступенчатый тип коробки передач, обеспечивающий автоматическое переключение передаточных чисел, которое подбирается согласно текущей нагрузке на узлы и, в соответствии текущими оборотами двигателя. Вариаторная трансмиссия, как правило, имеет внешнее управление, а так называемые передачи (если точнее, то передаточные числа) оптимально подбираются при помощи электронного блока управления, который эффективно использует мощность силового агрегата. На сегодняшний день широкую популярность на рынке получили два вида вариаторов: тороидные и клиноременные.

ВИДЫ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ БЕССТУПЕНЧАТЫХ ВАРИАТОРОВ CVT

Клиноременный вид вариатора включает в себя несколько ременных передач, как правило, от одной до двух. Шкивы созданы коническими дисками, которые сужаются и разъезжаются изменяя свой диаметр, а также передаточное число. Современные компании, которые производят разные виды вариаторов разработали свои уникальные конструкции клиноременных устройств. Например, в коробке передач с типом действия MultiTronic вместо ремня используется специальная цепь, а производитель автомобилей компания Хонда устанавливает ремень, который создан из металлических пластин. Однако принцип действия первого и второго устройства не меняется.

Как мы сказали ранее, в основе вариаторной установки размещается клиновидный ремень, который в разрезе трансмиссии выглядит в виде трапеции и входит в шкив боковой поверхностью зубцов. С течением времени, когда происходит изнашивание поверхности зубцов, благодаря своему оригинальному виду, он врезается глубже в сам шкив. При этом износ практически не влияет на работоспособность узла, он все равно остается в оптимальной сцепке со шкивом.

Для того, чтобы автомобиль тронулся с места, применяется простое сцепление или гидротрансформатор небольшого размера. При трогании автомобиля, гидротрансформатор блокируется. Электронная система из сервоприводов обеспечивает управление дисками шкивов, а также контролирует главный блок управления, основные и вспомогательные датчики, отвечающие за работу трансмиссии.

Передаточное число в такой коробке передач, как вариатор изменяется при помощи ведущего шкива, который при помощи своей крайней поверхности и под воздействием центробежной силы плавно сжимает и выталкивает ремень клиновидного типа, как можно дальше от центра шкива. При этом ведомый шкив осуществляет противоположные действия и разжимается, а ремень тем временем плавно погружается в центру самого шкива. При увеличении оборотов двигателя, происходит усиленное сжимание главного шкива и разжимание ведомого. Таким образом происходит изменение передаточного числа от коленчатого вала к заднему колесу.

Вышеописанную процедуру изменения передаточного числа вариатором мы продемонстрировали ниже на изображении.

Другой вид вариаторной трансмиссии, которая называется тороидная конструктивно устроена по иному. Тороидная трансмиссия включает в себя диски соосного типа и ролики, которые передают крутящий момент от одного диска к следующему. Процесс изменения передаточного числа в такой трансмиссии происходит под воздействием смены положения роликов, а также их радиусов, по которым они приводят в движение диски. В тороидном виде вариаторной установки все усилие расположено в определенной рабочей области или пятне контакта и для поворота роликов необходимы специальные устройства, которые преодолевают прижимную силу ролика к поверхности диска.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ, РЕСУРС, ПЛЮСЫ И МИНУСЫ ВАРИАТОРА CVT

Начнем с недостатков, которые имеются в вариаторных трансмиссиях. К минусам таких трансмиссий относятся в первую очередь ременные приводы для клиноременного вида вариаторов, а для тороидного – рабочая область контакта диска и ролика, где показатель давления равен аж 10-ти тоннам. Исходя из вышеописанных недостатков в вариаторных коробках передач не зря используются высокотехнологичные трансмиссионные масла, износостойкие детали и узлы, которые обеспечивают высочайшую надежность функционирования системы в целом. Благодаря специальным материалам, ресурс и надежность вариаторов сопоставим с классическими автоматическими коробками передач (АКПП), в народе известные, как «гидроавтомат». В среднем, предельный ресурс бесступенчатой вариаторной коробки передач при своевременном регламентном обслуживании составляет порядка 250-300 тысяч километров пробега до наступления серьезных поломок.

В связи с тем, что высокие нагрузки на ремень и/или рабочую область (пятно контакта) напрямую влияют на ресурс того или иного вариатора, то такие трансмиссии не могут функционировать с моторами большой мощности, а также на транспортных средствах, которые участвуют в перевозке грузов. Отметим, что для грузовых автомобилей вариаторы не применяются, так как непригодны. Для легковых автомобилей, вариаторы отлично сочетаются и считаются трансмиссиями будущего. Вариаторные коробки передач постоянно дорабатываются и совершенствуются, поэтому множество недостатков таких установок выявленных в прошлом уже канули в лето.

При сопоставлении характеристик автомобиля по динамике, которые оснащены вариатором, у владельцев таких машин возникают вопросы: “Почему на одном и том же транспортном средстве разгон с вариаторной трансмиссией осуществляется с отставанием в сравнении с машиной оснащенной механической коробкой передач?” Ответ прост, все дело в привычке водителя, так как многие автовладельцы привыкают к тому, что автомобиль с вариатором все время находится в одном монотонном режиме. Как правило, водители, особенно со стажем привыкли, что звук мотора нарастает по мере необходимости переключения селектора коробки передач, поэтому сегодня компании, которые производят вариаторные трансмиссии делают специальную настройку электронного блока управления устройства таким образом, чтобы осуществлялись небольшие рывки и повышенный звук двигателя при наборе скорости. Заметим, чтобы вариатор в сочетании с двигателем быстрее набирал скорость или раскручивался, применяется специальная настройка блока управления, которая позволяет оптимизировать разгон на 25-30 процентов.

ПРАВИЛА ЭКСПЛУАТАЦИИ, ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ И БОЛЯЧКИ ВАРИАТОРА CVT

Официальных рекомендаций или правил применимо к эксплуатации вариаторных трансмиссий нет, не в технических документациях к автомобилям, не в мануалах. Отметим, что по отзывам автовладельцев и экспертов, современные вариаторы неплохо выдерживают езду по пересеченной местности, бездорожью также, как и автомат классического типа. Если вариатор обслуживать с такой же периодичностью, как и обычный автомат, то прослужит он верой и правдой. Давайте разберем эксплуатацию вариатора на примере современного кроссовера средних габаритов с мощностью двигателя от 2.0 до 2.5 литров и снаряженной массой до 1800 килограмм.

На долговечность вариаторной коробки передач в первую очередь влияют два фактора: самый главный – это стиль и манера вождения, а дополнительным моментом является своевременная замена трансмиссионного масла и расходных компонентов устройства. Замена трансмиссионных жидкостей в соответствии с регламентом в суровых условиях эксплуатации, то есть при систематической езде по пересеченной местности на высоких скоростях или в нагруженном состоянии, осуществляется через 50-60 тысяч километров пробега.

При эксплуатации автомобиля, на примере, кроссовера в обычных условиях (городской/загородный циклы движения), то срок замены трансмиссионных жидкостей не регламентирован, то есть вариатор является, как и классический автомат – не обслуживаемым весь срок функционирования транспортного средства. Заметим, что у некоторых моделей, как правило, легковых, замена масла в трансмиссии осуществляется каждые 60-80 тысяч километров пробега исходя из рекомендаций завода-изготовителя.

При появлении у автомобиля оснащенного вариаторной трансмиссией разного рода подергиваний при переключении селектора в режим «D» — “Drive”, при этом ощущаются задержки при трогании транспортного средства с места или обнаружились подтормаживания во время движения/разгона («вариатор начал тупить»), то необходимо морально готовится к дорогостоящему ремонту узлов, а может даже и к замене коробки передач.

Кроме того, возникают ситуации, когда вариатор банально заклинивает и он замирает, в каком то одном передаточном режиме. В подобных случаях автовладельцу придется менять шаговый мотор. Если же вариатор напрочь отказывается осуществлять включение того или иного режима («D», «N», «P»), то в этом случае потребуется ремонт или замена блокировки селектора, а возможно и самого селектора.

Со слов специалистов, всем обладателям автомобилей, которые оснащены вариатором CVT нужно учитывать тот факт, что через 100-120 тысяч километров пробега, даже при правильной эксплуатации трансмиссии, потребуется замена толкающего (приводного) ремня. Стоить этот компонент не мало, но если замену не произвести в срок, то он может довольно скоро вывести из строя всю бесступенчатую трансмиссию. Заметим еще и то, что содержание вариатора CVT после 6 лет непрерывной эксплуатации может обходится автовладельцу совсем не дешево.

Вся правда и мифы о вариаторе CVT — Jatco X-Tronic: честный отзыв владельца Ниссан Кашкай

Таким образом, вариатор CVT является технологически усовершенствованным типом трансмиссий по сравнению с классическим гидромеханическим «автоматом». В отличие от обычного «автомата», вариатор CVT обладает лучшей динамикой, меньшим расходом топлива и обеспечивает более плавную езду. Кроме того, вариаторные трансмиссии по своей конструкции намного проще «автоматов». Что касается надежности, то на сегодняшний день вариаторные коробки передач все еще значительно уступают традиционным АКПП.

ИСТОЧНИК МАТЕРИАЛА — НАШ КАНАЛ ЯНДЕКС ДЗЕН

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ! ПРОЯВЛЯЙТЕ ВЗАИМОУВАЖЕНИЕ НА ДОРОГАХ!

что это, надежность, ресурс, отзывы о вариаторе

Содержание

1 CVT X-Tronic – что это
2 Плюсы и минусы вариаторов Икс Троник
3 На каких автомобилях установлена трансмиссия CVT X-Tronic
4 Устройство вариатора CVT X-Tronic
5 Надежность CVT X-Tronic
6 Ресурс CVT X-Tronic
7 Рекомендации по эксплуатации
8 Заключение
9 Отзывы о вариаторе CVT X-Tronic

Вариаторы в качестве автоматических трансмиссий для легковых автомобилей успешно применяются уже более 10 – 12 лет. Одни из современных наиболее популярных и надежных вариаторов – семейство моделей CVT X-Tronic альянса автопроизводителей «Рено-Ниссан-Мицубиси».

CVT X-Tronic – что это

Вариатор – механическая система, передающая от входного вала к выходному мощность в виде крутящего момента и способная бесступенчато изменять скорость вращения выходного вала.

Схема простейших вариаторов представлена ниже. Описана клиноременная и тороидальная система.

Принцип действия довольно хорошо показан на иллюстрациях.

Клиноременные передачи успешно прошли «обкатку» на скутерах, при мощностях двигателя от 2 до 8 л.с., показали свое явное преимущество по сравнению с механическими коробками передач (МКПП). Они были легче, компактнее и дешевле шестеренчатых коробок, главное, гораздо удобнее для водителей. Никакого переключения передач, никакого сцепления, достаточно чуть повернуть рукоятку газа и можно ехать! Больший поворот ручки – большая скорость.

Простота управления, комфорт для водителей стали главным стимулом применения вариаторов в автомобильных автоматических трансмиссиях. Правда, мощности у автомобильных двигателей значительно больше, чем у скутеров, могут доходить до 100 – 150 л.с., а то и более. Следовательно, изменились подходы к конструкциям таких трансмиссий, появились другие материалы для их деталей и узлов. В результате автомобильные вариаторы серьезно потеснили своих конкурентов в семье автоматических трансмиссий, особенно классические гидромеханические коробки передач. А название CVT – (от английского Continuously Variable Transmission – бесступенчато изменяемая трансмиссия) стало широко применяемым термином в мире автомобилей.

Совместными усилиями тройки автомобильных производителей Ниссан-Рено-Мицубиси было создано несколько поколений семейства автоматических коробок передач X-Tronic CVT.

Плюсы и минусы вариаторов Икс Троник

Эти CVT, массово применяемые на автомобилях корпорации Рено, Мицубиси и Ниссан, уже успели завоевать успех у автомобилистов разных стран, показать свои преимущества, однако, продемонстрировать и некоторые недостатки. Их стоит рассмотреть.

Среди плюсов современного бесступенчатого вариатора X-Tronic CVT можно выделить:

исключительная плавность езды и легкость управления;
улучшенная динамика разгона в сравнении с предыдущими моделями;
сниженный уровень шума cvt;
экономия топлива до 12% и более;
увеличенный ресурс по сравнению с ранними вариантами x-tronic.

Однако присутствуют и недостатки:

коробка «не любит» перегрева, который может происходить при движении на больших скоростях;
относительно малая динамика в сравнении с механическими КПП, некоторая «задумчивость» при разгоне;
плохо переносит «рваный» режим управления, при этом происходит снижение ресурса агрегата.

Знание и понимание плюсов и минусов данной трансмиссии CVT позволят грамотному водителю шире раскрыть достоинства и нивелировать некоторые недостатки модели X-Tronic.

На каких автомобилях установлена трансмиссия CVT X-Tronic

Семейство CVT X-Tronic имеет несколько исполнений для разных по мощности двигателей, различных автопроизводителей.

Renault комплектует вариатором JF 015E X Tronic CVT модель кроссовера Kaptur 4wd. CVT X-Tronic устанавливают на седан Fluence, Megan, Koleos, Scenic.

Nissan широко применяет на своих автомобилях CVT X-Tronic, в том числе с адаптивным алгоритмом управления на моделях:

Altima;
Juke;
Teana;
Note;
X-Trail;
Sentra;
Pathfinder;

Концерн Mitsubishi оснащает коробкой X-Tronic свои популярнейшие модели кроссоверов Outlender и ASX.

Можно заметить, что диапазон автомобильных моделей с трансмиссией SVT X-tronic весьма широк, от легкого переднеприводного компактвэна Note, до тяжелого кроссовера, практически внедорожника Murano. Разумеется, на машины с мощными двигателями ставится версия X-tronic, рассчитанная на большой крутящий момент, до 380 Нм.

Устройство вариатора CVT X-Tronic

Стоит рассмотреть основные моменты по устройству вариатора CVT X-Tronic и принцип его действия. Ниже представлена схема в разрезе типичного современного CVT агрегата.

Поток мощности от двигателя, изображенный на схеме красной стрелкой, поступает на вход гидротрансформатора (3), а с его выхода на первичный вал (1) вариатора. Применение гидромуфты позволяет активировать работу CVT, а, следовательно, и сделать движение автомобиля максимально плавным, без каких либо рывков или толчков. Первичная пара шкивов (9) передает крутящий момент на гибкий стальной пластинчатый ремень (5). Он, в свою очередь, на вторичную пару шкивов (6), установленных на выходном вале (7). Он либо напрямую вращает дифференциал (4), либо через планетарный механизм (8), осуществляет режим реверса – заднего хода автомобиля. Синей стрелкой показано поступление крутящего момента от дифференциала на одну из полуосей привода колес.

Система управления (СУ) вариатором получает сигналы с различных датчиков автомобиля и двигателя. В первую очередь это информация о скоростях вращения двигателя, колес автомобиля и положения педали акселератора. На основе всех этих данных СУ с помощью специальных «степ-двигателей» меняет степень раскрытия первичных и вторичных шкивов CVT, сдвигая и раздвигая их. В результате происходит изменение передаточного числа агрегата и всей автоматической трансмиссии.

Компания JATCO, входящая в концерн Nissan, разработчик и производитель CVT X-Tronic пополнила модельный ряд своих изделий вариатором JF 015Е. Для каждого автопроизводителя, применяющего эту трансмиссию, существует свой код CVT. Например, для Рено Каптур CVT X-Tronic носит название RE0F10D.

Компания дополнила классическую конструкцию автоматической коробки входной ступенью планетарного редуктора, включив ее между гидромуфтой и первичным валом коробки. В результате получился своеобразный симбиоз гидромеханической двухступенчатой КПП и вариатора. Такое совмещение позволило уменьшить размеры шкивов CVT, улучшить режим их работы, повысить общее регулируемое передаточное число трансмиссии до 7,3 – лучший показатель среди агрегатов подобного типа.

Теперь при трогании автомобиля включается пониженная ступень редуктора, при этом CVT работает в щадящем режиме. При дальнейшем разгоне происходит переход на прямую передачу планетарного редуктора.

Уменьшение размеров шкивов позволило сделать коробку более компактной и облегчить ее встраивание в автомобиль.

Кроме этого, изготовитель увеличил производительность насоса трансмиссионной жидкости, что улучшило работу трущихся узлов CVT, понизило нагрев коробки.

Все эти инновации позволили повысить плавность движения автомобиля, еще больше поднять экономичность трансмиссии, увеличить ресурс CVT X-Tronic.

Система управления трансмиссией претерпела кардинальные перемены. Теперь CVT X-Tronic получила адаптивный алгоритм управления и может запоминать манеру езды водителя и подстраиваться под его привычки управления автомобилем. Кроме того СУ имеет два основных режима движения – полностью бесступенчатый, либо с имитацией переключения передач коробки. Это сделано для тех водителей, которые еще не отвыкли от МКПП или гидромеханического автомата.

Этот вариант CVT X-Tronic применяется на Renault Kaptur, а также агрегатируется с двигателями объемом до 1,8 л, устанавливается на соответствующие модели Nissan.

Вид автоматической коробки фирмы JATCO JF 015Е в разрезе можно увидеть на фото.

Надежность CVT X-Tronic

Мнения о надежности трансмиссий на базе X-Tronic сильно разнятся. Главная причина тому – первые модели вариаторов, созданные 10-12 лет назад. Как и все новое, эти CVT не отличались высокой надежностью, пользователи не знали особенностей правильной эксплуатации таких трансмиссий. В результате они выходили из строя при пробеге автомобиля и через 50 тысяч км, и даже 30 тысяч км. Все это не повышало популярность CVT. Однако инженеры фирмы JATCO без устали проводили модернизацию коробок, применяли новые идеи и материалы, вели разъяснительную работу в плане понимания водителями особенностей эксплуатации таких трансмиссий. Все это дало положительные результаты и теперь CVT X-Tronic получил признание как механизм высокой надежности, обеспечивающий максимальный комфорт для своих пользователей. Правильная эксплуатация, своевременное техническое обслуживание позволило вариаторам X-Tronic CVT обрести надежность не меньшую, чем у их конкурентов – гидромеханических коробок автоматов.

Ресурс CVT X-Tronic

Изготовитель озвучивает ресурс безотказной работы трансмиссии X-Tronic, как 120-150 и даже 200 тысяч км.

Но все это возможно при соблюдении требований:

спокойный и ни в коем случае не агрессивный стиль езды;
регулярное проведение регламентных работ, смена трансмиссионной жидкости, смена фильтров тонкой и грубой очистки, использование оригинальных расходников;
своевременная диагностика коробки x-tronic.

При соблюдении всех этих условий реальный ресурс коробки может достигать 200 – 250 тысяч км пробега.

Заключение

Трансмиссии моделей CVT X-Tronic предоставляют своим владельцам комфортные условия вождения, экономят топливо, но при этом требуют внимательного и бережного отношения к себе. К коробке стоит относиться с заботой и она отплатит безотказной и долгой работой.

Отзывы о вариаторе CVT X-Tronic

Юрий Гомянин, 60 лет, г. Тула.

Исследовал много ресурсов с отзывами о вариаторах вообще и CVT X Tronic перед приобретением авто. Проездил на Ниссан Икс-Трейл с вариатором более трех лет, пробег более 50 тысяч км. Один раз менял масло в коробке. Проблем нет.

Леонид Е., 35 лет, г. Люберцы.

У меня Мицубиси Outlender с CVT. Такая коробка не для кроссовера, ездить удобно, но капризная штука. Уже 2 раза ремонтировался, правда, пока по гарантии. Буду срочно продавать. Возьму опять механику – для дачи и рыбалки самое то.

Надежда Шарова, 40 лет, г. Тюмень.

Меньше года как купили Renault Kaptur. Ездим вдвоем с мужем. Очень приятная машинка и вариатор тоже нравится. Обслуживаем ее только в официальном сервисе. Никаких сложностей, все работает хорошо, только стеклоочиститель ремонтировали гарантийно.

На какой Тойоте стоит вариатор. Что такое АКПП тойота королла е180? Правила эксплуатации и обслуживания

С 2006 года компания Aisin выпускает вариаторы (вариаторы) серии К310/К311 для Toyota, которые идеально подходят для бензиновых двигателей объемом 1,5 – 1,8 литра. По мнению большинства, агрегат достаточно надежен!

Данные коробки устанавливаются на большое семейство Toyota японского и европейского рынков с 2008 года.

Для Toyota Corolla e180 данный вариатор (311) был модернизирован и переведен на современную рабочую жидкость: Toyota Genuine CVTF FE.

Какой вариатор в Toyota Corolla?

А уже выпуск после 05.2015 стали ставить более модернизированную коробку серии — К313 (30400-20110).

Устройство вариатора

Вариатор Тойота трехсотой серии — Ремень клиновой типа , состоит из двух шкивов и соединяющего их клинового ремня (металлического).

Принцип действия такого механизма заключается в том, что при изменении скорости во время движения шкивы сближаются или удаляются, а передаточное число передачи крутящего момента постепенно увеличивается или уменьшается.

Все вариаторы оснащены гидротрансформатором, который служит механизмом передачи крутящего момента от коробки к двигателю. Благодаря этому достигается плавный разгон и высокая динамика, быстрый набор скорости с места без рывков.

Что не нравится вариатору?

Как продлить ресурс этого вариатора? на мой взгляд, надо разобраться, почему могут начаться проблемы.

Работа вариатора напрямую зависит от состояния рабочей жидкости. Масло, насыщенное стружкой (от износа ремня), как бы формируя, притирает металл вращающихся элементов вариатора: — поэтому следим за состоянием рабочей жидкости !

Из-за чего максимально быстро изнашиваются механизмы коробки:

Перегрев рабочей жидкости при длительной езде на высоких скоростях;
Резкие пуски и торможения;
Езда на вариаторе без подогрева;
Буксировка автомобиля или прицепа.

Другими словами, как правильно эксплуатировать автомобиль с вариатором?

Эти коробки любят спокойную езду без рывков и буйства. Я имею в виду ездить не как пенсионер (образно говоря), а нормально с умеренной динамикой. Также нужно понимать, что наша Короллка больше приспособлена для передвижения в городских условиях, чем на дальние расстояния. Хотя мне очень нравится, как он едет 180 км/ч — уверенно и легко.

Перед поездкой желательно прогреть АКПП, выдержав автомобиль в положении D не менее одной минуты!

Если придерживаться этой операции, то вариатор на Королле прослужит намного дольше.

Бесступенчатый вариатор в качестве редуктора (опуская слово «переключающий», так как в классическом вариаторе нет фиксированного набора шестерен, а только передаточное число) представляет собой в упрощенном виде два скользящих шкива, соединенных клиновым ремнем .

Шкивы представляют собой две конические половинки, обращенные друг к другу с конусами, образующими клиновидный рисунок. Ремень также имеет клиновидное поперечное сечение для надежного контакта со шкивами. Ремень и шкив генератора имеют аналогичную клиновидную форму на большинстве классических автомобилей, только в вариаторе половинки шкива не закреплены, а могут двигаться навстречу друг другу и назад.

Так если половинки одного шкива отдаляются друг от друга (расширяются), то на втором шкиве они сужаются, тем самым шкивы могут менять свой внутренний диаметр. Когда конусы на одном из шкивов раздвинутся, ремень «упадет» вниз между конусами и пройдет по небольшому радиусу. Если же, наоборот, конусы сближаются, то ремень «сжимается» и начинает бегать вокруг шкива по большему радиусу.

При этом один из шкивов закреплен на ведущем валу (от двигателя), а второй соответственно на ведомом валу (с колесами ведущего моста), что позволяет передавать крутящий момент от силовой установки до колес автомобиля. Теперь осталось только добавить устройство, способное одновременно раздвигать один из шкивов, сдвигая другой. Обычно эту функцию выполняет гидро- или сервопривод. Такая система подвижных шкивов может изменять передаточное число в очень широких пределах. Но, автомобиль должен иметь возможность двигаться задним ходом, а потому в систему добавляется еще и механизм, отвечающий за изменение направления ведомого вала (например, планетарная передача) и, как следствие, полноценный коробка передач получается — вариатор.

Вариатор получил свое название CVT (бесступенчатая трансмиссия), которое используется для описания технических характеристик автомобиля. Существует несколько типов вариаторов, отличающихся типом передаточного звена привода шкива: клиноременная, тороидальная и цепная. Наиболее распространены клиноременные вариаторы. Слабым местом всегда был клиновой ремень с его малым ресурсом, пока братья Ван Дорн не изобрели качественный аналог. Изобретение братьев Дорн — это ремень из наборных пластин, которые гораздо долговечнее ремня и к тому же ремень не тянет сцепление, а толкает, что увеличило ресурс самого вариатора. Подобным ремнем сегодня оснащаются вариаторы таких автомобилей, как Nissan, Honda, Mini.

Сегодня вариатором CVT оснащаются различные модели таких автомобильных фирм как: General Motors, Audi, Honda, Mitsubishi, Nissan, Toyota, постепенно вытесняя уже ставший традиционным автомат.

Вариатор Toyota

На Toyota Corolla устанавливается один из последних разработанных бесступенчатых вариаторов CVTi-S, где по желанию водителя можно взять на себя управление трансмиссией.

Для этого достаточно перевести селектор в спортивный режим и подрулевыми лепестками переключать 7 виртуальных передач, созданных всемогущей электроникой. В вариаторе Toyota используются новые, более эффективные и в то же время экономичные гидронасосы, подающие маловязкую жидкость для смазки и наполнения ремня вариатора. Кроме того, в новом вариаторе будет рассмотрен жидкостный подогреватель для максимально быстрого возврата к оптимальной температуре.

В Европе и России вариатор CVTi-S известен как Multidrive S.

Преимущества и недостатки

К преимуществам бесступенчатых вариаторов относится передача крутящего момента без разрыва тяги, что снижает расход топлива, а также как работа двигателя на максимальном крутящем моменте, создавая оптимальную динамику разгона.

Недостатком вариаторов является то, что пока современные вариаторы не способны передавать большой крутящий момент. Вариатор подвержен сильному нагреву при длительной езде по трассе, что снижает срок службы масла (стоимость которого, кстати, совсем не дешевая).

Вариатор «не любит» частое чередование город-трасса и «требует» более частой замены масла. К недостаткам можно отнести высокую стоимость нового вариатора. Покупка подержанного автомобиля с вариатором — это почти всегда «наезд» или как минимум кот в мешке.

В целом, при всех своих достоинствах в эксплуатации, вариатор дороже обычных коробок передач.

В связи с тем, что вариаторы появились недавно и найти специалистов для их ремонта проблематично, считается, что такой агрегат не очень надежен. В этой статье мы расскажем, каков ресурс вариатора Тойота Рав 4 и что необходимо учитывать при его эксплуатации, чтобы не допустить преждевременного выхода из строя.

[Скрыть]

Устройство и принцип действия

Вариатор — единственный тип агрегата, который позволяет плавно изменять передаточное число между трансмиссией и силовым агрегатом. Автомобиль набирает скорость без увеличения оборотов двигателя.

Конструкция вариатора автомобилей Тойота Рав 4 2010, 2011, 2013 и других годов выпуска включает два скользящих вала. Между собой они взаимодействуют через натянутый между ними ремешок. Один из этих шкивов связан с силовым агрегатом и считается ведущим, а второй — ведомый — связан с ведущими колесами. Оба шкива состоят из двух половин. Когда эти элементы скользят друг относительно друга, ремешок выталкивается наружу, а когда они раздвигаются, он проваливается внутрь. В результате синхронного изменения радиусов деталей, по которым движется планка, диаметр одного вала увеличивается, а диаметр другого уменьшается. Это способствует плавному изменению передаточного числа. Если размеры ведущего вала меньше ведомого вала, то автомобиль движется с пониженной скоростью. При равных диаметрах шкивов автомобиль едет на прямой передаче. Если размер ведомого вала меньше, машина движется с повышенной скоростью.

Вариатор Тойота

В качестве сцепления в коробках передач Тойота Рав 4 2014, 2015, 2016, 2019 г.в. используется устройство гидротрансформатора. Этот агрегат имеет большие габариты и вес. Его наличие в конструкции позволяет обеспечить плавный старт автомобиля с места и исключить рывки при разгоне. Благодаря использованию гидротрансформатора автомобиль быстрее переключается с пониженной передачи на высшую, если водитель резко нажимает на педаль акселератора. Чтобы автомобиль мог двигаться назад, в трансмиссии используется планетарная передача.

Работой трансмиссии вариатора управляет система управления, включающая в себя центральный процессор, контроллер и блок управления валом. Модуль управления получает информацию о скорости машины, оборотах силового агрегата, а также положении педали газа. На основании этих данных центральный процессор подбирает передаточное число для конкретного режима движения. Если информация о вращении первичного и вторичного шкивов не совпадает, то модуль управления дает команду гидросистеме на изменение размеров валов. Рабочее давление в системе обеспечивается насосным устройством. Этот узел также смазывает внутренние детали трансмиссии.

Подробнее о принципе работы вариаторной трансмиссии вы можете узнать из видеоролика, снятого каналом Toyota Россия.

Параметр давления в системе обычно не определяется частотой вращения силового агрегата, а поддерживается пропорционально развиваемому крутящему моменту. При увеличении этого показателя диски сжимаются сильнее, что предотвращает проскальзывание ремня. Величина давления, создаваемого насосным устройством, определяет скорость передачи вариатора. Чем больше этот параметр, тем быстрее будет меняться передаточное число. Для смазки внутренних деталей и узлов используется специальная смазка, предназначенная для вариаторов Тойота Рав 4 и выпускаемая производителем автомобиля.

Срок службы

Теперь посмотрим, сколько в среднем ходят бесступенчатые трансмиссии. По словам владельцев, агрегат надежен и в среднем служит около 100-150 тысяч километров пробега, при этом не доставляя автомобилисту неудобств. Только после этого интервала возможны первые отказы передачи.

Крупные неисправности

Проблемы с коробкой передач не всегда проявляются постепенно.
Поэтому, если вариатор сломается, это может быстро привести к невозможности управления машиной.

Поврежден металлический ремень вариатора Вышел из строя фланец дифференциала Изношен поврежденный упорный подшипник

Ремонт вариатора

Какие проблемы характерны для вариатора и как ремонтировать коробку в автомобиле с двигателем 2 литра или другим объемом:

Выход из строя планетарки набор передач. При работе агрегата под большими нагрузками это приводит к разрушению осей шестерен, в результате чего ломаются их зубья. В этом случае зубы подлежат замене.
Масляное голодание. При отсутствии смазки и работе двигателя на высоких оборотах при эксплуатации автомобиля на бездорожье повреждается планетарный ряд. Увидеть такую неисправность можно при замене фильтрующего устройства. Магниты, установленные в поддоне, собирают продукты износа в виде металлической стружки, нужно осмотреть. Если пробег автомобиля более 150 тыс. км, а размер стальной стружки более 1 мм, это говорит о том, что в работе агрегата происходит цепная реакция разрушения шестерен. Если не принять никаких мер, планетарный ряд коробки передач может повредить насосное устройство и другие узлы коробки передач. В этом случае ремонт будет дорогостоящим.
Выход из строя передней шестерни. При эксплуатации автомобиля в агрессивных условиях эта деталь повреждается. Продукты износа элемента со временем повреждают «зубчатую» шестерню. Если вовремя не решить проблему, то наличие металлической стружки может повредить задний планетарный ряд коробки. В результате сцепление выйдет из строя.
При интенсивной эксплуатации, особенно в условиях бездорожья, происходит быстрый износ опорных подшипниковых устройств. Это детали, расположенные на входном и выходном валах. Устранить эту проблему сложно, так как вы не найдете в продаже подшипники для вариаторов Тойота. Детали от CVT на вторичный рынок не поставляются. Поэтому для решения проблемы придется искать подшипники на авторазборке или покупать аналогичные по размерам и вытачивать их на токарном станке под размеры устанавливаемых деталей. Этот вариант ремонта считается самым дешевым.
Сломанные датчики. Трансмиссии CVT оснащены большим количеством различных электронных контроллеров, предназначенных для считывания данных и передачи их в блок управления. Выход из строя одного датчика может повлиять на функциональность вариатора в целом. Если диагностика показала неисправность контроллера, необходимо его детально проверить. Необходимо проверить разъемы, а также контакты. Часто причина неработоспособности кроется в поврежденной вилке.
Неисправности в системе управления. Если центральный процессор выйдет из строя, передача не будет работать. Если модуль управления «завис», но еще функционирует, трансмиссия будет работать, но с перебоями. Решение проблемы в работе блока управления лучше доверить профессионалам. Иногда требуется прошивка блока, но сделать это в домашних условиях практически невозможно.
Обрыв приводного ремня. При неправильном использовании приводной ремень может порваться из-за быстрого износа. Его звенья могут разлететься по трансмиссии и повредить другие компоненты вариатора.

Особенно опасно повреждение фланца дифференциала. Привод так называемой раздаточной коробки проходит через фланец на корпусе дифференциала. Этот элемент имеет тонкие стенки и на практике часто возникали проблемы, когда деталь лопалась из-за работы под постоянными высокими нагрузками. Это приводит к утечке смазки. Если ее своевременно не обнаружить и не устранить, то трансмиссионная жидкость может полностью вытечь из коробки. Кроме того, в системе раскрошится фланец и его осколки попадут на шестерни трансмиссии, что приведет к повреждению узлов трансмиссии. Сложность ремонта заключается в том, что дифференциалов для вариаторных трансмиссий в продаже не найти.

У автовладельца есть возможность приобрести новую сборочную единицу, которая будет стоить более 15 тысяч долларов. Проблему можно решить установкой контрактного вариатора, но найти такой агрегат в продаже тоже проблематично. К тому же стоимость такого агрегата будет довольно высокой. Проблема может быть решена оптимально на стадии течи масла и появления трещин. В этом случае на поврежденный фланец напрессуйте любую подходящую компрессионную втулку и удалите следы течи. Но имейте в виду, что точных гарантий о долговечности такого раствора дать нельзя. Обычно после таких манипуляций автовладельцы стараются как можно скорее продать транспортное средство.

Правила эксплуатации и обслуживания

Какие нюансы следует учитывать, чтобы не сократить ресурс вариатора Тойота Рав 4:

Не начинать движение с места, выжимая до упора педаль газа. На компоненты коробки передач действует высокая нагрузка, которая может привести к повреждению деталей.
Не буксируйте другие автомобили. Буксировать прицепы также не рекомендуется. Коробки передач CVT рассчитаны на работу с определенной массой автомобиля и не могут быть увеличены.
Задняя передача не может быть включена или выключена до полной остановки машины.
Старайтесь меньше ездить на максимальной скорости. Это может привести к плавающим оборотам двигателя.
Устранение пробуксовки колес. Часто автомобили заносит, когда они застревают в грязи или сугробах. Не пытайтесь выпрыгнуть из препятствия, попеременно включая режимы R и D. Это приведет к уменьшению ресурса. Лучше поставить нейтральную передачу и попросить кого-нибудь вытащить машину из препятствия.
При включении аварийного режима автовладелец должен выключить силовой агрегат автомобиля и попытаться завести его снова. Если после перезапуска двигателя коробка работает нормально, то можно продолжать ей пользоваться. Если аварийный режим сохраняется, то требуется диагностика агрегата, и желательно выполнить ее как можно скорее.
Всегда прогревайте коробку передач в холодное время года. Двигатель автомобиля прогревается быстрее трансмиссии, поэтому при прогреве двигателя нельзя предполагать, что прогревается и трансмиссия. При низких отрицательных температурах для полного прогрева агрегата потребуется не менее 10 минут. Только после этого разрешается движение с нормальной скоростью. Для более быстрого прогрева трансмиссии можно включить все режимы по очереди на селекторе КПП, задержавшись в каждом из них на несколько секунд. Это позволит маслу быстрее диффундировать по каналам системы трансмиссии.
При эксплуатации автомобиля нельзя забывать о необходимости регулярной проверки уровня масла. Если диагностика показала, что смазки в системе меньше нормы, нужно проверить состояние коробки передач. Причиной может быть утечка жидкости. Если в масле видны следы износа, а также запах гари, смазку необходимо заменить. Перед выполнением этой задачи прочтите сервисную книгу. По регламенту производитель запрещает использование любых масел в трансмиссиях, кроме Toyota Genuine CVT Fluid TC или Toyota Genuine CVT Fluid FE. Использование расходных материалов других производителей может вызвать проблемы с коробкой передач. В районе селектора коробки передач ощущаются вибрации, сам рычаг может заклинить. В некоторых случаях возможен полный выход из строя агрегата при несоответствии качества смазки стандарту.
Нельзя включать нейтральный режим передачи на каждой короткой остановке, в пробке, на светофоре и т.д. Если вы знаете, что стоять долго, включите режим парктроника. Нейтральная скорость считается аварийной скоростью. Его можно включить, если машину нужно вытащить из сугроба.
Воздержитесь от вождения по бездорожью. Toyota RAV4 относится к классу кроссоверов, но вариаторы, устанавливаемые на эти автомобили, не предназначены для регулярной эксплуатации в условиях плохих дорог или сельской местности.

Коробка передач CVT в настоящее время находится на высшей ступени развития коробок передач в автомобилях в целом. Бесступенчатая трансмиссия с внешним управлением. Такие варианты коробок в последнее время стали заменять обычные АКПП. Такие вариаторные (вариаторные) коробки на свои автомобили стали устанавливать практически все ведущие автомобильные концерны, в том числе и Тойота. В этой статье мы поговорим о вариаторе на Toyota Corolla.

Этот тип передачи получил тотальное распространение за последние пять лет. До этого они были диковинкой на отечественных дорогах и встречались очень редко. Сегодня при покупке нового автомобиля многие автолюбители стараются выбрать автомобиль с вариаторной коробкой передач, так как они отличаются надежностью, комфортом и т. д.

Принцип работы бесступенчатой трансмиссии

Внешний вид установленного в автомобиле вариатора практически ничем не отличается от внешнего вида установленных в автомобиле автоматов. Те же панели, тоже только две педали — газа и тормоза, те же рычаги, имеющие несколько режимов — парковка, задний ход, нейтральная передача и D — основной режим движения, использующий диапазон передач с первой по четвертую. Однако по своей сути устройство и принцип его работы совершенно не похожи на автоматическую коробку передач. Структура ее такова: в этой трансмиссии нет определенного распределения скоростей, как в автомате, например, на первую, вторую, третью… шестую. В вариаторе их может быть сколько угодно, а их переключение происходит плавно и, главное, незаметно для водителя Toyota Corolla.

Именно такой подход в работе трансмиссии позволяет избежать резких толчков и четко видимых переключений передач и так далее. Суть вариатора в том, что внутри трансмиссии происходит плавное изменение передаточного числа при разгоне и торможении Тойоты без ярких скачков и переключений передач.

Типы вариаторов

На сегодняшний день существует три разных типа вариаторов, которые отличаются друг от друга принципом своей работы. Давайте рассмотрим каждый из типов.

Первый — клиновидный вариатор. Здесь согласование диаметров шкивов, происходящее в полной зависимости от режима работы двигателя — это обеспечивает работу вариаторной коробки такого типа. Внутри него находится специальный привод, который способен изменять размер шкива в большую или меньшую сторону. В момент начала движения автомобиля его размер минимален, а размер ведущего шкива наибольший. Однако, когда автомобиль начинает набирать скорость и обороты, его размеры постепенно увеличиваются, размеры шкивов меняются в противоположных направлениях друг к другу. То есть ведущий шкив уменьшается, а ведомый шкив увеличивается. В этом весь смысл и принцип работы данного вида трансмиссии, теперь стоит поговорить о следующем виде.

Второй тип – тороидальный вариатор. Здесь принцип работы заключается в том, что вариатор имеет два соосных вала, которые имеют сферическую поверхность, а между ними, в свою очередь, зажаты ролики, при движении которых изменяется передаточное число. Крутящий момент в этом механизме передается за счет силы трения между рабочими поверхностями роликов и колес. Оба очень интересны. Они используются в производстве Toyota Corolla и по сей день.

Однако стоит отметить, что японские производители стали уделять все больше внимания клиновому типу вариаторов — они устанавливались в модели 2013-2014 годов. Вот мы и подошли к моменту, когда можно более подробно рассмотреть преимущества и недостатки данного типа вариатора, устанавливаемого на Короллу.

Достоинства и недостатки вариатора

Производитель утверждает, что его продукт высочайшего качества, что он способен удивить своих покупателей надежностью и отличными качествами. На словах все звучит довольно красиво, но стоит напомнить не только о достоинствах, но и оценить недостатки продукта. Но прежде чем рассматривать их все же, нужно детально оценить его лучшие стороны. Итак, приступим.

Первое из преимуществ — плавное изменение передаточных чисел в зависимости от скорости Короллы. Создание шкивов с переменными размерами позволило добиться, можно сказать, максимального удобства и комфорта в процессе разгона автомобиля.
Вторым преимуществом является огромная экономичность автомобилей с установленным вариатором этого типа. Это связано с тем, что двигатель практически не чувствует нагрузки, а оптимальное передаточное число в момент движения этому еще больше способствует.
По сравнению с АКПП и МКПП — у вариатора отличная динамика, машина отлично слушается педали газа и очень легко рвется вперед. Кроме того, автомобиль, оснащенный подобным вариатором, очень легко трогается с места и не буксует на скользком покрытии, например, на льду в гололедицу.

На этом, в принципе, заканчиваются самые яркие и весомые преимущества вариатора, установленного в Королле. Теперь стоит рассмотреть недостатки этого инженерного детища.

Первый и самый существенный недостаток — недолговечный ресурс его срока службы. Особенно это касается внедорожных вариаторов. Это связано с тем, что вариаторные трансмиссии предназначены для города или для дальних поездок по асфальтированной дороге, но это не меняет того факта, что срок службы этих вариаторов зависит от пройденных автомобилем километров. Максимальный его ресурс составляет 100-120 тысяч километров при условии замены масла и фильтров каждые 40-50 тысяч. Агрегат очень капризен и часто проявляет неадекватность в пробках и сельской местности.

Также стоит отметить еще один существенный недостаток – это дороговизна обслуживания агрегата. Как правило, оригинальное масло в вариатор стоит совсем недешево, плюс обслуживание на СТО вытянет из вашего кошелька немалые деньги. С учетом того, что делать это нужно каждые 40-50 тысяч километров — вариатор влетает в копеечку.

И, наконец, Короллу в комплекте с вариатором вообще нельзя перевозить в случае поломки. Доставить автомобиль в гараж или на СТО можно только с помощью эвакуатора. И на этом основные недостатки вариатора Тойота Королла заканчиваются. Следует задуматься о том, стоит ли комфорт потраченного времени и денег на содержание этого технического узла.

Другие артикулы

Отправить ответ

Начиная с десятого поколения Toyota Corolla стала предлагаться не только с АКПП и МКПП, но и в комплектации с вариатором. Такой способ управления обеспечивает более плавное изменение частоты вращения дисков и не требует переключения передач. Вариатор достаточно надежен и способствует максимальному комфорту при езде, быстрому разгону и отсутствию рывков, а также отличается экономичным расходом топлива.

Модели с бесступенчатой регулировкой

Если первые 9 поколений комплектовались либо АКПП, либо МКПП, то следующее поколение стало прорывом в изменении характеристик управления. Бесступенчатая коробка передач предлагалась в качестве альтернативы начиная с 10-го поколения, которое было выпущено в 2006 году (в Америке в 2008 году).

Первые автомобили на вариаторе К310 или К311 выпускались с двигателями объемом 1,5 л и 1,8 л.

Такую коробку давно не устанавливали на Toyota, хотя ее надежность и плавность при переходе с одной скорости на другую — очевидное преимущество, которым уверенно пользуются концерны-гиганты автомобилестроения во всем мире. С 2013 года (Тойота Королла 11 поколения) автомобили предлагаются с вариаторами во всех комплектациях.

На этой модели Toyota устанавливались и продолжают устанавливаться вариаторы клиноременного типа. Такие агрегаты используются для агрегатов небольшого объема, до 2,0 литров. Для более мощных моторов используются тороидальные вариаторы, имеющие другой принцип работы.

Устройство клиноременного вариатора принципиально простое — он состоит из двух шкивов и соединяющего их клинового ремня. Каждая современная модель вариатора оснащена металлическим ремнем. Механизм, используемый в Corolla для передачи крутящего момента и отсоединения от двигателя, представляет собой гидротрансформатор. Именно этот механизм способствует высокой степени плавности хода, а также долгому сроку службы, что отличает такую коробку. В процессе изменения скорости во время движения шкивы сближаются или удаляются, а коэффициент крутящего момента плавно увеличивается или уменьшается в необходимых пределах.

Эксплуатация, особенности ремонта и степень надежности

Особенность эксплуатации автомобиля с такой коробкой передач заключается в том, что она обеспечивает плавность хода, не присущую даже самым современным АКПП с максимальным количеством ступеней, так как ступени или скоростные передачи в физическом смысле не предусмотрены с вариатором.

Каждый владелец до года выпуска может отметить значительную экономию топлива. Именно эту особенность обеспечивает вариаторная коробка.

Среди других эксплуатационных достоинств, как свидетельствуют отзывы владельцев автомобилей этой модели, с 2008 года по настоящее время (2017 год) можно отметить высокую динамику и быстрый набор скорости без рывков, высокую способность попасть под путь без скольжения.

Однако есть и минусы, среди которых высокая стоимость ремонта, который придется проводить не реже, чем через каждые 120 тыс. км пробега, а также не слишком долгая долговечность механизма. Масло рекомендуется менять не позднее 50 тыс. км с одновременной заменой самого масляного фильтра. Вариаторы очень требовательны к его чистоте и качеству, именно из-за него могут быть проблемы в работе агрегата.

Многие отзывы владельцев, любителей быстрой езды, свидетельствуют о том, что при наличии вариатора отсутствует возможность резкого переключения на пониженную передачу (так как отсутствует возможность резкого изменения крутящего момента).

Не стоит отказывать себе в комфорте и удовольствии, ведь именно такая трансмиссия является полноценным комфортным помощником, обеспечивающим плавную и динамично изменяющуюся скорость, обеспечивающую приятные ощущения от вождения. Многочисленные, в большинстве случаев, положительные отзывы владельцев подтверждают, насколько надежен вариатор, в каких бы моделях он ни устанавливался.

Характеристики Вариатора Toyota Corolla. Какая АКПП Тойота Королла Е180? Правила эксплуатации и обслуживания

Бесступенчатый вариатор как редуктор (пониженное слово «переключение», т.к. в классическом вариаторе нет фиксированного набора шестерен, а есть только передаточное число) представляет собой упрощенную форму двух скользящих шкивов, соединенных между собой клиновым ремнем.

Шкивы представляют собой две конусообразные половинки, конусы конусами друг к другу образующие подобие клина. Ремень также имеет в сечении форму клина для надежного контакта со шкивами. Подобную форму клина имеет ремень и шкив генератора на большинстве автомобильной классики, только в вариаторе половины шкива не закреплены, и они могут двигаться и навстречу друг другу и назад.

Так, если половинки одного шкива раздвинуть друг от друга (расширить), то второй шкив сужается, при этом шкивы могут менять свой внутренний диаметр. При перемещении конуса на одном из шкивов ремень «вываливается» вниз между конусами и занимает место на маленьком радиусе. Если конус напротив, то ремень «сжимается» и начинает крутить шкив на большем радиусе.

Один из шкивов одновременно закреплен на ведущем валу (от двигателя), а второй соответственно на ведомом валу (с колесами ведущего моста), что позволяет передавать крутящий момент от силового посадить на колеса автомобиля. Теперь осталось только добавить устройство, способное одновременно двигать один из шкивов, сдвигая второй. Обычно эту функцию выполняет гидропривод или сервопривод. Такая система подвижных шкивов может изменять передаточное число в очень широких пределах. Но, машина должна иметь возможность двигаться и давать задний ход и поэтому в систему добавляется еще и механизм отвечающий за изменение направления ведомого вала (например планетарная передача) и в итоге получается полноценная коробка — вариатор.

Вариатор получил свое название CVT (Continuously Variable Transmission — бесступенчатая коробка передач), которое используется при описании технических характеристик автомобиля. Типы вариаторов несколько различаются по типу передачи привода шкивов: клиноремные, тороидальные и цепные. Наиболее распространены клиновидные вариаторы. Слабым местом всегда был клиновой ремень с его малым ресурсом вплоть до изобретения братьями Ван Дорн качественного аналога. Изобретение братьев Дорн представляет собой ремень из наборных пластин, которые намного длиннее ремня и к тому же ремень не тянет муфту, а толкает, что поднимало ресурс самого вариатора. Подобным ремнем сегодня оснащаются вариаторы таких автомобилей, как Ниссан, Хонда, мини.

На сегодняшний день вариатором CVT оснащаются различные модели таких автомобильных фирм как: General Motors, Audi, Honda, Mitsubishi, Nissan, Toyota постепенно зарезервированный, ставший уже традиционным, автомат.

Вариатор Toyota

На автомобиле Toyota Corolla установлен один из последних разработанных бесступенчатых вариаторов CVTI-S, где по желанию водителя можно взять управление трансмиссией на себя. Для этого стоит всего лишь перевести селектор в спортивный режим и с помощью краденых лепестков переключить 7 виртуальных передач, созданных всемогущей электроникой. В вариаторе Toyota применены новые более эффективные и в то же время экономичные гидронасосы, питающие жидкостью с малой вязкостью для смазки и наполнения ленты вариатора. Кроме того, в новом вариаторе перетяжелен подогреватель жидкости, для более быстрого вывода на оптимальную температуру.

В Европе и России вариатор CVTI-S известен как MultiDrive S.

Достоинства и недостатки

К достоинствам бесступенчатых вариаторов следует отнести передачу крутящего момента, без разрыва тяги, что снижает расход топлива, т.к. а также работу мотора на максимальном крутящем моменте, создавая оптимальную динамику разгона.

Минус вариаторов в том, что пока современные вариаторы не способны передавать большой крутящий момент. Вариатор подвержен сильному нагреву при длительном движении по трассе, что снижает эксплуатационный ресурс масла (стоимость которого, кстати, совсем не дешевле).

Вариатор «не любит» частое чередование город-трек и «требует» более частой замены масла. К минусам следует отнести высокую стоимость нового вариатора. Покупайте машину с вариатором в б/у, это почти всегда «бит» или как минимум кот в мешке.

В целом при всех своих преимуществах в эксплуатации вариатор стоит дороже обычной коробки передач.

В связи с тем, что вариаторы появились недавно и найти специалистов для их ремонта проблематично, считается, что такой агрегат не слишком надежен. В этой статье мы расскажем, каков ресурс Тойоты РАВ 4 и что необходимо учитывать при его эксплуатации, чтобы не допустить преждевременных поломок.

[Скрыть]

Устройство и принцип работы

Вариаторная коробка передач – единственный вид агрегатов, позволяющий проще изменять передаточное число между трансмиссией и силовым агрегатом. Автомобиль набирает скорость, но не увеличивает обороты двигателя.

Конструкция вариатора автомобиля Toyota RAV 4 2010, 2011, 2013 и других годов выпуска включает два скользящих вала. Между собой они взаимодействуют через натянутый между ними ремешок. Один из этих шкивов связан с силовым агрегатом и считается ведущим, а второй — ведомый — соединяется с ведущими колесами. Оба шкива состоят из двух половинок. При смещении этих элементов друг с другом лямка выбрасывается наружу, а при их выдвижении проваливается внутрь. В результате синхронного изменения радиуса деталей, по которым движется ремень, диаметр одного вала увеличивается, а другого уменьшается. Это способствует плавному изменению передаточного числа. Если размер ведущего вала меньше ведомого, то автомобиль движется с пониженной скоростью. При равных диаметрах шкивов автомобиль едет в прямой передаче. Если размер ведомого вала меньше, машина движется с большой скоростью.

Вариатор Тойота ЦПП

В качестве сцепления в коробках передач Тойота РАВ 4 2014, 2015, 2016, 2019 года выпуска используется гидротрансформаторное устройство выключения. Данная сборка имеет большие габариты и вес. Его наличие в конструкции позволяет обеспечить плавное касание автомобиля с места и исключить рывки при разгоне. Благодаря использованию устройства гидротрансформатора автомобиль быстрее переключается с пониженной передачи на повышенную, если водитель резко нажимает на педаль газа. Чтобы автомобиль мог двигаться назад, в трансмиссии используется планетарная передача.

Работой трансмиссии вариатора управляет система управления, включающая в себя центральный процессор, контроллер, а также узел управления валом. В модуль управления поступает информация о скорости машины, скорости силового агрегата, а также положении педали газа. В соответствии с этими данными центральный процессор подбирает передаточное число для конкретного режима езды. Если информация о вращении первичного и вторичного шкивов не совпадает, блок управления подает команду гидросистеме о необходимости изменения размера валов. Величина рабочего давления в системе обеспечивается насосным устройством. Этот же узел выполняет смазку внутренних деталей редуктора.

Подробнее о принципе действия вариаторной трансмиссии вы можете узнать из видеоролика, снятого каналом Toyota Россия.

Параметр давления в системе обычно определяется не оборотами силового агрегата, а поддерживается пропорциональным развивающимся крутящим моментом. При увеличении этого показателя диски становятся прочнее, что позволяет предотвратить проскальзывание ремня. Величина давления, которую формирует насосное устройство, определяет частоту вращения редуктора вариатора. Чем больше будет этот параметр, тем быстрее будет изменяться передаточное число. Для смазки внутренних деталей и узлов используется специальная смазка, разработанная для вариантов Toyota Railing и выпускаемая производителем автомобилей.
