Вентилятор обдува радиатора на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.

Содержание

1 Механическое принудительное охлаждение радиатора
- 1.1 Электрический вентилятор охлаждения радиатора
- 1.2 Проверка электровентилятора и его цепей

Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения. Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.

Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.

Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот. При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.

Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу.

При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.

В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.

Электрический вентилятор охлаждения радиатора

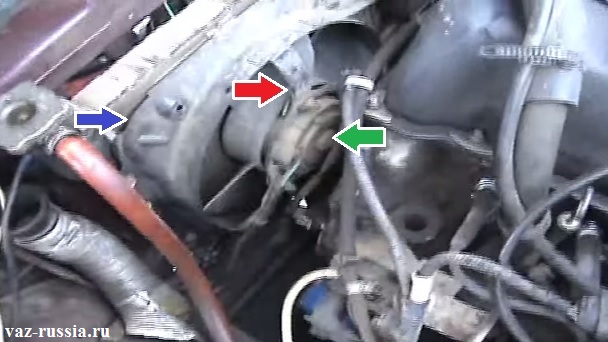

В конструкции авто ВАЗ 2107 более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода. Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ. Как только температура в системе достигает соответствующей отметки (свыше 90 градусов), в датчике замыкается контакт, и поэтому включается вентилятор.

Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения. В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.

Проверка электровентилятора и его цепей

Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика. Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.

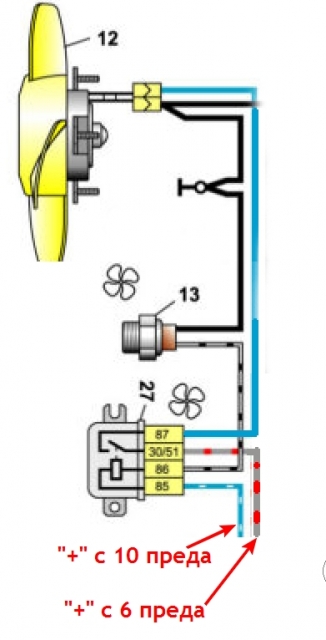

Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.

В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик. Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.

Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.

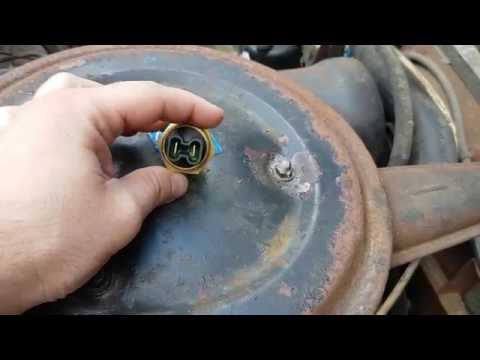

Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.

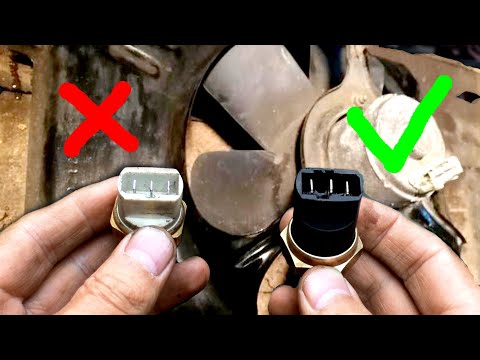

В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.

Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.

Если на семерке не работает вентилятор охлаждения радиатора, то эксплуатировать автомобиль нельзя, пока поломка не будет устранена.

Если не устранить такую поломку, то последствия могут повлечь за собой перегрев двигателя автомобиля и последующий его ремонт.

Поделиться с друзьями:

Не включается вентилятор радиатора

Ремонт Автомобиля

Взаимозаменяемость поршневой и шатунов в ВАЗ. Видео.

Вопросы и ответы по Автомобилям

Вопросы и ответы по Автомобилям (часть2)

Двигатель перегревается

Турбонаддув для двигателя

Горение рабочей смеси в двигателе

Схождение и развал колес в домашних условиях

Двигатель работает с перебоями

Двигатель не развивает обороты. Видео

Двигатель глохнет на холостых. Видео

Регулировка клапанов ВАЗ. Видео

Замена помпы ВАЗ 2114. Видео

Замена стекла ВАЗ. Видео

Как сбалансировать поршни и шатуны? Видео

Двигатель жрет масло

Рихтуйте вмятину на автомобиле сами

Регулировка ремня и клапанов ВАЗ-2108 И ВАЗ-2109

Ремонт электронного зажигания

Разбираем тормоза передних колес Жигулей

Разбираем ступицу передних колес Жигулей

Меняем рулевые тяги

Как поменять шаровую опору на ВАЗ-2101 до 2107

Рулевая рейка

Меняем задние тормозные колодки Жигулей

Ремонтируем карбюратор ДААЗ-2108

Как определить прогорел клапан в двигателе?

Как заменить прогоревший клапан?

Как поменять цепь на ВАЗ расклепкой?

Ремонт головки блока

Притирка клапанов 406 двигателя

Снятие головки 406 двигателя Газели.

Видео

Притирка клапанов ВАЗ-01 до 07

Притирка клапанов головки ВАЗ-2108 до 15

Шлифовка головки блока цилиндров

Бензин 92 или 95 или 98

Как определить хорошее масло для автомобиля

Регулировка электронного зажигания на ВАЗ 08-09

Настройка газового оборудования

Настройка газового редуктора автомобиля. Видео

Можно ли заменить один шатун

Стуки в двигателе

Как снять двигатель ВАЗ-2108

Разборка двигателя ВАЗ 21083

Сборка двигателя ВАЗ 21083

Как снять двигатель ВАЗ 2101 до 2107

Разборка двигателя ВАЗ 2101 до 2107

Сборка двигателя ВАЗ 2101 до 2107

Сборка двигателя ВАЗ 2101 до 2107 часть 2

Установка двигателя ВАЗ 2101 до 2107

Тюнинг двигателя ваз 2101

Меняем поршни на ВАЗ 08-09

Замена прокладки головки блока цилиндров

Меняем поршневую группу на Волге

Машина не заводится

Что делать если машина не заводится зимой?

Что делать если машина заглохла в дороге и не заводится?

Ремонт коленчатого вала (коленвала)

Снимаем редуктор заднего моста

Что может выть в заднем мосту

Микротрещина в головке или цилиндре

Снимаем коробку передач с ВАЗ 2108 до 2115

Ремонт коробки передач ВАЗ 08 до 15

Замена подшипника передней ступицы

Замена радиатора печки ВАЗ

Не включается вентилятор радиатора

Расточка блока в домашних условиях

Борьба с коррозией в машине

Какой ВАЗ лучше

Ручник не работает

Передние стойки

Замена задней стойки ВАЗ

Ремонт кулисы ВАЗ

Запах бензина в машине

Замена гранаты ВАЗ

Замена сальника привода (гранаты) ВАЗ

Замена внутренней гранаты ВАЗ

Замена сальников клапанов ВАЗ

Замена замка дверей ВАЗ

Замена переднего сальника коленвала

Замена цепи ВАЗ

Микропроцессорная система двигателя ВАЗ

Устройство и работа инжекторного двигателя

Диагностика инжектора автомобиля

Чистим сапун ВАЗ 2108

Как поменять передние тормозные колодки ВАЗ 2108-09 и т. д.

Замена шаровой опоры ВАЗ 2108 и т.д.

Замена сальников клапанов ВАЗ 2108

Восстановление корда

Какие колеса лучше?

Ремонт тормозов в машине

Как открыть капот?

Как заменить сальник привода (гранаты) в коробке?

Регулировка карбюратора ВАЗ

Бензин в масле

Как доехать если потек бак?

Заехал в лужу и заглох

Колесо спускает из под корда. Видео

Мото ремонт

Ремонт коробки передач мотоцикла своими руками

Лучшее масло для двухтактного двигателя

Замена шатуна

Бесконтактная система зажигания на мотоцикл

Подскажу способ устранения неисправности, вентилятора охлаждения радиатора. Частенько бывает особенно у машин с большим пробегом, что перестает включаться вентилятор охлаждения, в принципе найти неисправность, почему не включается вентилятор охлаждения радиатора не сложно, но надо знать в какой последовательности ее искать. Буду искать неисправность не включения вентилятора на ВАЗ 2109, но этот принцип поиска неисправности можно применить к любой машине.

Вентилятор не включается машина кипит

Когда машина закипела но вентилятор так не включился, первая мысль что проблема в вентиляторе, или проводке. Часто бывает проблема не в вентиляторе а в термостате, его заклинило, поэтому перестает циркулировать жидкость через радиатор, потому не срабатывает датчик радиатора на включение вентилятора.

Проверить работает термостат можно так, если машина кипит а низ радиатора холодный, это сто процентов заклинило термостат, вентилятор не причем. Если низ радиатора горячий, термостат работает, причина в вентиляторе, читайте ниже.

Ремонт вентилятора

Включите зажигание в машине.

Первое, проверьте предохранитель, он показан на фото, если предохранить целый, ищем дальше.

Теперь можно проверить сам вентилятор, от него отходят провода со штекером, разъедините этот штекер и прям с аккумулятора аккуратно подсоедините провода на штекера (плюс минус разницы нет) если вентилятор не закрутиться значит, меняйте сам вентилятор.

Дальше, начинайте с самого простого, это с датчика радиатора, что включат вентилятор охлаждения. Снимите с датчика радиатора штекера и соедините между собой как показано на фото, если запустился вентилятор, значит испортился датчик радиатора, меняйте его.

Фото. Стрелкой 1 показан предохранитель вентилятора охлаждения, стрелкой 2 показано реле вентилятора.

Если не запустился, то соедините провод что идет на блок предохранителей, прям на массу (обычно он белый с черной полосой), если запустился, то значит, есть обрыв второго черного провода, найдите обрыв, или хорошо соедините его с массой. Затем соедините эти два провода вместе, и если вентилятор заработает, значит, хорошо соединили черный провод с массой. Все, починили вентилятор охлаждения, но если не помогло, то читайте ниже.

Фото. Стрелкой показано, как соединить провода датчика радиатора.

Теперь не мешает проверить реле вентилятора, его просто замените соседним реле, они одинаковы, и соедините провода между собой датчика радиатора как описано выше. Если вентилятор заработает, значит меняйте это реле на новое. Если не помогло, читайте ниже.

Фото. Стрелкой показан датчик вентилятора, на радиаторе.

Фото. Проверка блока предохранителей.

Теперь не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусочек провода и вставьте его в разъемы реле, как показано на фото, если вентилятор закрутится, значит в нутрии блока предохранителей, проходит напряжение на вентилятор. Если не заработал, значит, в нутрии блока есть обрыв дорожки, но так как у меня он закрутился, разбирать его не стал.

Фото. Проверка напряжения в блоке предохранителей, питания реле вентилятора.

Проверьте, есть ли напряжение на само реле вентилятора, это можно сделать лампочкой, как показано на фото, можно и без лампочки, просто резко чиркните вторым концом провода по массе, и если проскочит искра, все работает. Если нет напряжения в этом разъеме, значит, есть обрыв дорожки в блоке предохранителей.

Фото. Стрелкой показан коммутатор зажигания.

После этих процедур, выяснили, что все работает, кроме одного нет соединения с датчиком радиатора, и здесь может быть обрыв самого провода, или дорожки выхода на провод датчика радиатора.

Фото. Стрелкой показан, провод который идет на датчик радиатора.

Значит, осталось проверить сам провод датчика радиатора, для этого снимите коммутатор, он показан на фото, так как, но мешает подлезть к штекерам блока предохранителей.

Снимите фишку штекеров, с блока предохранителей, и проверьте провод датчика радиатора на обрыв, он показан на фото. Провод можно проверить так, подсоедините провод на плюс аккумулятора, а другой конец вставьте в разъем фишки, снимите штекер с датчика и подсоедините лампочку, или резким движением черкните по массе, если нет напряжения значит есть обрыв этого провода.

Фото. Обрыв провода датчика радиатора.

Мне повезло я нашел обрыв, но он может быть в кожухе, и до него не добраться, тогда проще протянуть новый провод, но так как на концах этого провода штекера, то можно обрезать штекера так чтобы остались кусочки проводов, их зачистить и соединить с новым проводом.

Зачистил концы проводов, скрутил их, изолировал, и вентилятор охлаждения заработал.

Вентилятор охлаждения радиатора также может не включаться если прогорела прокладка под головкой, охлаждающая жидкость не проходит в цилиндр, но газы с цилиндра прорываются в охлаждающею жидкость. Тем самым создается воздушная пробка, которая мешает прокачки помпой тосола в радиаторе охлаждения. Признак прогара такой, снимаете штекера с датчика радиатора, и соедините их между собой, если вентилятор включится, то это не обязательно испорчен датчик радиатора, когда постоянно идут пузыри в расширительном бачке. Значит прогар прокладки под головкой, или микротрещина в цилиндре.

Поменяли тосол, или заменили радиатор, и вентилятор не включается

Наблюдал как-то такую картину. Женщина приехала на инжекторной ВАЗ 2114 на техстанцию, заменить старый тосол на новый. Мастер прям на площадке у техстанции слил старый тосол, и залил новый. Завели машину, проверить, как через пять минут движок стал кипеть а вентилятор так и не включился. Мастер глушит движок, открывает пробку расширительного бачка и еле успевает отбежать, от вылетающего кипящего тосола. Женщина еще покупает пять литров тосола, этот идиот доливает, и все повторяется.

Жалко мне стало женщину, так как так можно запороть движок перегревом. Подошел и говорю, этому горе мастеру, открути водяную трубку от воздушного коллектора и заливай тосол, до тех пор пока тосол не пойдет с этой трубки. А сейчас в движке есть воздушная пробка, она и не дает нормальной циркуляции тосола, вот движок и закипает. Сделал он как я ему сказал, сразу все заработало, и вентилятор стал включаться.

Если в пустой двигатель заливаете тосол, то обязательно спускайте воздух через трубку, которая на инжекторе подсоединяется к воздушному коллектору, так и в карбюраторных движках спускайте воздух с коллектора, или с трубки что прикручена к самому карбюратору (все зависит от модели машины).

Если воздух не спускать, то надо ждать около получаса пока тосол не выдавит воздушную пробку, постепенно его доливая.

Теперь сможете сами починить неисправность вентилятора охлаждения.

Ниже на фото показан датчик включения вентилятора в инжекторе, проверить работоспособность датчика можно так, включите зажигание, снимите штекер с датчика вентилятор должен закрутится значит с вентилятором все хорошо, но если не включается когда двигатель кипит, меняйте датчик новым. Больше умничать не буду про инжектор, так как пока сильно не вникал в тонкости этой электроники.

Фото. Стрелкой показан датчик включения вентилятора охлаждения в инжекторном двигателе.

Почему не включается вентилятор охлаждения зимой?

Если двигатель не кипит, нет показаний датчика перегрева двигателя, все хорошо, зимой даже без включения вентилятора охлаждения радиатор печки хорошо охлаждает двигатель, также основной радиатор очень холодный, проходя через него охлаждающая жидкость прекрасно остывает. Но если хотите проверить работоспособность вентилятора, то выше в статье все написано.

Ремонт вентилятора радиатора. Видео.

Горобинский С.В.

Как включается вентилятор охлаждения. Вентилятор охлаждения радиатора

Оригинальные немецкие автобаферы Power GuardАвтобаферы — экономия на ремонте подвески, увеличение дорожного просвета+3 см, быстрая и простая установка. ..

Официальный сайт >>>

По пути вы заметили, что стрелка указателя температуры жидкости прошла красную отметку и уверенно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть — лопасти вентилятора неподвижны. Как устранить поломку и доехать до дома? Читайте дальше, чтобы узнать больше.

1 Вентиляторы радиатора — назначение и конструкция

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, что вместе с жидкостью обеспечивает оптимальный температурный режим работы двигателя. Для повышения эффективности жидкостного охлаждения используется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. А вот на малых скоростях или в городских пробках приток воздуха недостаточен. Во избежание перегрева включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно расположенным мотором применяется механический привод вентилятора охлаждения. В старых автомобилях он работает постоянно, позже стали устанавливать вискомуфту, отключающую его при необходимости. Используется на больших грузовиках и внедорожниках. Плюсы в том, что он не боится попадания воды, в отличие от электровентиляторов.

Большинство вентиляторов охлаждения современных легковых автомобилей имеют электропривод. Система проста — ключевых элементов всего три: 12-вольтовый электродвигатель, крыльчатка на его валу и электропроводка. Работа вентилятора нужна только тогда, когда температура теплоносителя приближается к критической и есть угроза перегрева.

Для автоматического включения вентилятора охлаждения предусмотрено использование датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда это допустимо для нормальной работы двигателя, вентилятор выключен. При угрозе перегрева термовыключатель дает команду на включение вентилятора. Когда температура падает, вентилятор охлаждения отключается датчиком.

Усовершенствованная, но и более сложная система управления вентилятором — с электронным управлением блоком. Помимо ЭБУ в него входит датчик контроля — на современных автомобилях чаще два. Один установлен в выходном патрубке радиатора, другой – на выходе из силового агрегата. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу показаний двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и другими датчиками, следящими за частотой вращения коленчатого вала и расходом топлива. Все сигналы поступают в ЭБУ, который их анализирует и дает нужную команду.

2 Вентилятор не работает — диагностика неисправностей

Неисправности вентиляторов охлаждения возникают независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Моторизованные системы, в которых используется только термовыключатель, легко диагностируются. В самых современных системах необходимо определить неисправный элемент цепи среди устройств. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом двигателе.

Если вентилятор не запускается, начните с проверки термостата. Делается это руками: нижний патрубок радиатора примеряем на ощупь. Если холодно, то термостат не работает, заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Термодатчик, расположенный на радиаторе, фиксирует низкую температуру жидкости и не дает команды на включение вентилятора; надо заменить термостат. Будьте осторожны при проверке: можно обжечься.

ЭТО ВАЖНО ЗНАТЬ!

Этот универсальный прибор для диагностики автомобиля должен быть у каждого автолюбителя. Теперь без автосканера просто никуда!

Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля можно самостоятельно с помощью специального сканера…

Особенно часты поломки термостата на автомобилях Лада Калина. Многие его владельцы осознают это и носят с собой запаску или прибегают к радикальным мерам: заменяют штатную на надежную 6-дырочную.

Мы убеждены в работоспособности двигателя вентилятора. Отсоединяем от него штатные провода, чтобы не использовать различные датчики, ЭБУ, и подключаем напрямую к аккумулятору. Вращающийся вентилятор говорит о том, что проблема в другом. Диагностировать электропроводку следует методом исключения отдельных элементов. Также не мешает осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные участки или зачистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем на клаксон: если сигнал не работает, меняем предохранитель. Если плавкая вставка не виновата, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Отключаем и замыкаем проводку для включения вентилятора напрямую. Если он работает, отсоединенная часть неисправна, ее следует заменить.

Пришла очередь проверить датчик температуры. Отсоедините разъем и с помощью отвертки замкните контакты термовыключателя. Если вентилятор начинает работать, неисправен датчик температуры, если нет, то неисправен двигатель или в других частях цепи. Некоторые модели оснащены двойным датчиком температуры. Принцип проверки тот же: замыкаем одну пару, потом другую. Когда вентилятор работает, скорость его вращения будет меняться. На инжекторных двигателях достаточно снять разъем, ЭБУ должен включить аварийный режим вентилятора. В этом случае термодатчик неисправен.

Если автомобиль оборудован бортовым компьютером, который, помимо многих других функций, отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Только профессионалы могут проверить и отремонтировать ЭБУ с использованием соответствующего оборудования.

3 Устранение поломки — мелкий и капитальный ремонт

Поломки отдельных деталей системы воздушного охлаждения устраняют путем их замены на новые. Если вентилятор не включается и вы убедились, что причина именно в нем, следует его демонтировать, чтобы выяснить конкретную поломку. В зависимости от сложности либо устраняется, либо двигатель заменяется новым. Возьмем для примера демонтаж вентилятора на ВАЗ-21099: Самарская семья часто страдает от перегрева летом.

Снятие вентилятора:

отключить проводку, отсоединив разъем от жгута;
открутить левую гайку для выключения двигателя;
открутить винты крепления вентилятора;
вынимаем кожух;
снять оставшиеся болты и решетку воздухозаборника;
поднять опору вентилятора и потянуть на себя;
поверните вентилятор на 90° и снимите его.

Проверяем работоспособность ротора, состояние обмоток. Сначала очищаем их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

включить мультиметр 50-100 Ом;
проверяем парные выводы на коллекторе: сопротивление всех обмоток должно быть равным;
сопротивление между ламелями коллектора и корпусом в норме бесконечно;
прозвонка обмоток статора;
проверяем корпус-выход цепи обмоток на пробой.

При обнаружении неисправности обмотки лучше купить новый мотор-вентилятор, а не сдавать в ремонт старый.

Оцениваем состояние коллектора в сборе. Тарелки должны быть чистыми, между ними ничего не должно быть. На неухоженном двигателе пластины коллектора грязные, со следами графита в канавках. Изношенные щетки вызывают искрение из-за снижения давления на ламели. Это вызывает повышенный износ щеток и коллектора, отчего двигатель перестает работать. Убираем грязь тряпкой с растворителем, между пластинами — кусочки твердой несмолистой древесины. Натираем щетки нулевой наждачной бумагой. Коллектор с выбоинами, прогоревшими участками шлифуется и полируется.

4 Неприятность в пути — как добраться до дома

Неисправный вентилятор лучше отремонтировать дома, но если поломка случилась в пути и не может быть устранена, вы все равно можете добраться до дома своим ходом. Обнаружив на приборах перегрев из-за неработающего вентилятора, отъезжаем в сторону и останавливаемся. Глушим двигатель, поднимаем капот, чтобы он как можно скорее остыл. Проверяем работу вентилятора, как описано выше, либо сразу подключаем вентилятор напрямую.

Если не получилось даже при прямом подключении продолжаем движение без вентилятора. Выбираем скорость движения не менее 60 км/ч, чтобы охлаждение радиатора происходило встречным воздухом без вентилятора. В случае не очень жаркой погоды или зимой вы без проблем сможете добраться до дома. Если жарко, откройте окна и включите отопление: часть тепла уйдет в салон и можно будет проехать большее расстояние. Постоянно смотрим на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, остановитесь и подождите, пока она остынет. Лучше приехать позже, чем перегреть двигатель.

Надо сказать, что многие владельцы ВАЗов, особенно классики, заранее делают вывод о том, что в салоне отключен вентилятор. Видимо не хотят разбираться с причиной поломки или покупать запчасти, делать ремонт. Делается очень просто: на кнопку через штатный предохранитель подается плюс, с него — на моторчик вентилятора. Вентилятор уже подключен к земле.

Вы все еще думаете, что диагностика автомобиля — это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и действительно сохраните , потому что вы уже это знаете:

СТО ломать большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку, нужно обратиться к специалистам
В сервисах работают простые ключи, а хорошего специалиста не найти

Ну и конечно вы устали выбрасывать деньги на ветер, и нет речи о том, чтобы постоянно ездить по СТО, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому автомобилю и через обычный смартфон вы всегда найдете проблема, выкупить ЧЕК и сэкономить много! !!

Мы протестировали этот сканер на разных машинах. и показал отличные результаты, теперь рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, публикуем здесь ссылку на официальный сайт AutoScanner.

Автомобили ВАЗ 2109 комплектуются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы является вентилятор.

Экспертиза

На ВАЗ 2109двигателей, рабочая температура 90 градусов.

Если стрелка указателя пересекла отметку 100 градусов, следует немедленно остановить автомобиль, заглушить двигатель и дать остыть силовому агрегату. Если этого не сделать, вам грозит капитальный, дорогостоящий ремонт двигателя.

Двигатель может перегреваться по разным причинам:

Вышел из строя термостат;
Радиатор забит;
Вентилятор радиатора вышел из строя;
Неисправен переключатель вентилятора;
Уровень охлаждающей жидкости в системе упал;
Насос вышел из строя;
Нарушена целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверять перед покупкой новых деталей.

Вот пример проверки вентилятора и датчика.

Объект досмотра	Метод
Вентилятор	Берем один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача подавать напряжение напрямую от аккумулятора на вентилятор. Подать 12 вольт на второй контакт вентилятора. Если он крутится, то с ним все в порядке. Если нет, то придется менять
Датчик вентилятора	При включенном зажигании замкнуть контакты датчика отверткой. В норме при закрытии вентилятор должен начать крутиться, а если открыть, то остановиться. Обратите внимание, датчики разных типов имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителе или просто в обрыве проводки. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправности датчика может быть отказ включения при высокой температуре охлаждающей жидкости или включение на холодном двигателе.

Выключатель вентилятора расположен в нижней части радиатора. От него отходит пара проводов.

Точная проверка

Чтобы не спешить с выводами, специалисты советуют сначала проверить датчик на работоспособность.

Если вентилятор не хочет включаться по штатной схеме, попробуйте закоротить провода, которые идут к датчику. Если вентилятор работает, а датчик горячий, то проблема именно в нем. Если радиатор горячий, корпус датчика может нагреться во время проверки. Это говорит о том, что следует проверить состояние термостата и уровень охлаждающей жидкости в бачке. Возможно, вам придется изменить и долить соответственно.
Если после замыкания проводов вентиляция не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но реле сработало. Здесь следует проверить предохранитель №8.
Если на холодном двигателе самопроизвольно запускается вентиляция, долго не выключается, попробуйте отсоединить один провод от датчика. Если вентилятор останавливается, контакты датчика залипают. Если вентиляция продолжает вращаться, произошло залипание контактов управляющего реле.

Обнаружив, что вышел из строя регулятор, ничего не остается, как поменять датчик включения вентилятора радиатора.

Замена датчика

Замена датчика достаточно проста:

Выключить зажигание;
Слить охлаждающую жидкость из расширительного бачка;
Отсоедините пару проводов от клеммника датчика;
Ключом на 30 мм откручиваем регулятор от своего посадочного места. Много усилий прилагать не стоит, рискуете сорвать посадочное гнездо;
Установите новый датчик в обратном порядке.

Датчик можно заменить без слива охлаждающей жидкости. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть охлаждающей жидкости выльется, но вам не придется долго ее сливать, а потом заливать обратно.

Вентилятор

Если проблема заключается в вентиляторе охлаждения инжектора или карбюратора, то его необходимо снять. Вполне возможно отремонтировать агрегат, заменив электродвигатель или крыльчатку.

Чтобы снять вентиляционное отверстие, выполните следующие действия:

Отсоедините отрицательную клемму от аккумуляторной батареи;
Отсоедините разъемы. Один из них прикреплен к корпусу вентилятора;
Берем гаечный ключ, откручиваем пару соединительных болтов. Фиксируют вентиляционную крышку на левом баке;
Далее откручиваем еще одну нижнюю гайку крепления корпуса устройства;
Теперь вам понадобится удлинитель с развальцовкой, чтобы открутить верхнюю правую гайку, которая крепит вентиляционный кожух к радиатору;
Осталось немного — открутить нажимную пластину вентилятора. Для этого снимите пару левых гаек;
Снимите прижимную пластину вручную;
Теперь демонтируйте вентилятор вместе с крышкой.

Вы удалили устройство. Теперь у вас есть выбор — полностью менять агрегат, либо попытаться его отремонтировать, заменив электродвигатель или крыльчатку при повреждении.

Замена электродвигателя

Отсоедините провод двигателя вентилятора, удерживаемый зажимом на кожухе.
На корпусе электродвигатель крепится тремя гайками. Все их нужно открутить.
Снимите двигатель с корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электродвигателя, оставшихся на корпусе. При обнаружении трещин, следов деформации их необходимо заменить.
Проверить работоспособность электродвигателя. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Нередко работоспособность вентиляционного отверстия радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы сможете восстановить работоспособность устройства.

Замена крыльчатки

Чтобы заменить крыльчатку, следуйте инструкциям:

Подденьте стопорную шайбу плоской отверткой. Он расположен непосредственно в центре рабочего колеса;
Подденьте шайбу, снимите ее;
В некоторых случаях крыльчатка крепится к двигателю вентилятора с помощью гайки. Поэтому, если он у вас есть, открутите крепление;
Снимите рабочее колесо, оцените его состояние. Если он изношен, деформирован, замените его новым;
Многие вместо стандартной 4-лопастной крыльчатки устанавливают более совершенную 8-лопастную крыльчатку.

В процессе сборки убедитесь, что штифт электродвигателя входит в продольное отверстие на крыльчатке, как показано на рисунке ниже.

Модернизация

Если вы хотите улучшить работу вентилятора радиатора на ВАЗ 2109, мы предлагаем соответствующие инструкции.

Для обновления вам потребуется установить второй датчик и внести некоторые изменения в систему.

Штатный датчик включения будет отвечать за работу воздухоотводчика на максимальной скорости.
Дополнительный датчик активирует пониженную скорость. Устанавливается в верхней части системы охлаждения.

Теперь более конкретно о том, как все это организовать.

Возьмем термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхний патрубок к радиатору.
Для крепления элемента вам понадобится пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы не было течи через установочное отверстие.
Купить резистор для крепления на вентилятор печки. Имеет несколько выводов, поэтому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через него на обмотку двигателя будет подаваться более низкое напряжение.
За включение отвечает термодатчик, расположенный в верхней части системы охлаждения.
Управление лучше делать не по плюсам, а по весу.
Система будет работать через кнопку в салоне. Слева от торпедо есть решетка с двумя заглушками. Вырежьте один из них и установите его в двух режимах. Вы можете взять выключатель печки от ВАЗ 2107.
В первом положении будет включена низкая частота, а во втором — максимальная скорость.
К минусу подведен один общий провод.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже модификации автомобилистов. Поэтому установка второго датчика находится под вашей личной ответственностью.

Вентилятор — важная составляющая системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени его замену или ремонт можно произвести своими руками.

Сгорание топлива в цилиндрах двигателя внутреннего сгорания сопровождается выделением значительного количества тепла, только часть которого используется двигателем и преобразуется в механическую энергию. Остальное бесполезно теряется, и для нейтрализации его избытка приходится использовать специальные приспособления. К ним относятся, возможность работы которых в любых условиях обеспечивает вентилятор радиатора охлаждения.

Принцип работы вентилятора радиатора

Прежде чем рассматривать этот вопрос, коснемся в общих чертах, что собой представляет система водяного охлаждения двигателя внутреннего сгорания, показанная на рисунке ниже. Это позволит нам вспомнить, как это работает.

В тех случаях, когда через рубашку двигателя проходит холодная жидкость, она отводит лишнее тепло, при этом двигатель охлаждается, а вода нагревается. Затем он проходит через радиатор, где отдает полученное тепло в атмосферу, и снова поступает в мотор.

Конструкция радиатора представляет собой набор тонких трубок, создающих большую охлаждающую поверхность. Набегающий поток воздуха, проходя через него, уносит лишнее тепло, запасенное в жидкости. В тех случаях, когда нет входящего потока воздуха (работа двигателя на холостом ходу, пробки и другие подобные ситуации), или его недостаточно для охлаждения воды до необходимой температуры, предусмотрен вентилятор радиатора охлаждения.

Для этого существует специальная схема управления, основой которой является термовыключатель вентилятора радиатора. Он контролирует температуру жидкости. При выходе за установленные пределы срабатывает датчик, по его сигналу включается вентилятор радиатора, создающий необходимый приток воздуха. Этот поток охлаждает нагретую воду, и когда ее температура достигает необходимого значения, снова срабатывает датчик и отключает обдув.

Так можно описать основной принцип работы вентилятора радиатора — он включается, когда температура воды превышает заданную, и выключается, когда она падает до нужного значения.

Чем грозит, если не работает вентилятор радиатора

Двигатель внутреннего сгорания — сложное устройство, и его характеристики оптимальны при работе при определенной температуре. Как было отмечено выше, это зависит от правильной работы системы охлаждения. В случае, когда не удается выдержать требуемую температуру, последствия будут совсем печальными – если он вполне может заклинить, то, по крайней мере, ему предусмотрен капитальный ремонт.

Стабильность всей системы должен создавать вентилятор, позволяющий снизить температуру воды в любых условиях. Но если не работает, особенно когда жарко, то надо искать, почему вентилятор не включается или не крутится. Сейчас такие устройства, как правило, электрические, и выход из строя самого изделия маловероятен, а возможной причиной этого часто является выход из строя его обвязки (датчика, предохранителя, соединительных проводов и т. д.).

Итак, выясняя причины, по которым постоянно работает вентилятор охлаждения радиатора или почему он не включается или не крутится, необходимо в первую очередь проверить обвязку устройства.

Как проверить вентилятор радиатора

Как мы уже установили, вентилятор радиатора должен включаться, когда температура воды (антифриза) превышает установленное значение. Это можно проверить по показаниям приборов на передней панели. Если вентилятор не включается, то необходимо проверить всю цепочку сигналов.

Проверить наличие питающего напряжения, поступающего на изделие. Для этого можно использовать тестер или лампочку. Отсутствие напряжения укажет на возможный перегоревший предохранитель или плохой контакт в проводах.
Исправность самого вентилятора можно проверить, подав на него напряжение напрямую от аккумулятора. Если крутится, значит с ним все в порядке, и дефект надо искать в других устройствах. Если нет, и вентилятор не крутится, то причина неисправности в нем. В принципе, в этом случае нельзя стоять на месте и двигаться дальше, но необходимо постоянно следить за температурой двигателя. Когда стрелка дойдет до красного сектора, нужно остановиться, открыть капот и охладить двигатель. Две хитрости позволят вам передвигаться в этом случае. Держите скорость не менее шестидесяти км/ч, тогда постоянно набегающий поток встречного воздуха будет охлаждать воду, проходящую через радиатор, и вы сможете нормально двигаться, сохраняя скорость. Еще одним приемом, позволяющим частично заменить неработающий вентилятор, является использование обогрева. Установите печь на максимальный режим нагрева, в этом случае часть лишнего тепла будет уходить через каменку. Правда, в салоне будет как в сауне, но можно доехать до ближайшего СТО.
Для проверки датчика нужно отсоединить от него провода и замкнуть их между собой. Если при этом включается и крутится вентилятор, то сам датчик не работает, ремонту не подлежит, только замена. Впрочем, если оставить провода замкнутыми, то можно двигаться дальше, при таком варианте вентилятор вращается постоянно, хотя возможно, что температура двигателя будет понижена, но это лучше, чем стоять на месте.

Вентилятор радиатора работает постоянно

Этот случай частично рассмотрен выше, причина — выход из строя датчика температуры или короткое замыкание проводов, идущих к вентилятору. Но если он постоянно крутится, то это может быть вызвано залипанием реле. Такое случается довольно часто, особенно после срабатывания реле и должен включиться вентилятор.
Залипание контактов реле означает, что они не могут размыкаться, из-за чего происходит постоянная подача напряжения на контакты, вследствие чего электродвигатель постоянно вращается. К последствиям залипания контактов реле можно отнести то, что не выключается вентилятор радиатора.

Термостат часто может быть причиной того, что отключение вентилятора не работает. … Дело в том, что датчик находится в головке блока, именно он определяет, когда должен включаться вентилятор. Но охлаждающая жидкость может двигаться по большому и малому кругу, при движении по малому кругу она не поступает в радиатор для охлаждения. Режим потока воды определяется термостатом.

Если его заклинило в положении движения воды по малому кругу, то он будет продолжать двигаться, перегреваться, что приведет к срабатыванию датчика и включению вентилятора, но поскольку вода не попадает в радиатор, он будет не остынет, а датчик будет постоянно сигнализировать о высокой температуре. В результате вентилятор радиатора не выключается. Определяется такой случай просто – нужно прикоснуться к шлангам, идущим к радиатору. Когда термостат заклинит, они будут холодными при перегреве двигателя.

Если не выключается вентилятор радиатора из-за заклинившего термостата, то иногда для устранения этого явления можно постучать по корпусу. Часто этого бывает достаточно и дефект исчезает. Если все останется без изменений, то придется снимать термостат, удалять из него всю начинку и затем ставить на место сам прибор.
Другим вариантом того же дефекта будет заедание термостата в промежуточном положении. Также это может привести к тому, что вентилятор радиатора не отключается, но такую ситуацию диагностировать гораздо сложнее. Такие трудности вызваны тем, что в радиатор поступает некоторое количество воды, но проходит слишком мало, вся вода не успевает остыть, что приводит к перегреву двигателя.

Все вышеперечисленное не является полным описанием возможных причин, почему не выключается вентилятор радиатора. Их может быть много, иногда довольно странных и неожиданных, но в каждом из этих проявлений неисправностей необходимо искать причины и проводить тщательный анализ.

Вентилятор радиатора включается раньше

С другой стороны, вентилятор включается раньше. В этом случае нужно еще раз посмотреть на датчик температуры. Скорее всего, его необходимо заменить. Если, конечно, там правильный датчик. Дело в том, что датчики рассчитаны на разные температуры, их еще называют летними и зимними, каждый из них должен включаться в своем температурном диапазоне. Последние срабатывают позже. И если вы все время пользовались такими, то вам может показаться, что вентилятор включается рано, хотя осуществляется вовремя и все работает правильно.

Нам нужно действительно оценить, насколько рано все произойдет. Если установлено раннее включение по показаниям на комбинации приборов, то это не показатель. Однако, когда такая активация вызывает опасения, подключите соответствующее оборудование по диагностическому каналу и посмотрите реальные пороги срабатывания датчика.

Охлаждение двигателя автомобиля является важнейшей задачей. Если двигатель перегревается, то в лучшем случае ему потребуется капитальный ремонт. Возможность эксплуатации автомобиля в любых условиях обеспечивается надежной работой системы охлаждения, от которой во многом зависит правильная работа всех ее компонентов.

Вентилятор охлаждения не включается. Принцип работы вентилятора радиатора и причины неисправностей (работает постоянно, не работает)

Оригинальные немецкие автобаферы Power GuardАвтобаферы — экономия на ремонте подвески, увеличение клиренса на 3 см, быстрая и простая установка …

Официальный сайт >>

По пути вы заметили, что стрелка указателя температуры жидкости перешагнула красную отметку и уверенно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть — лопасти вентилятора неподвижны. Как устранить поломку и вернуться домой? Узнайте больше об этом.

1 Вентиляторы радиатора — назначение и конструкция

Вентилятор охлаждения радиатора служит для охлаждения воздуха, который совместно с жидкостью обеспечивает оптимальный температурный режим двигателя. Для повышения эффективности жидкостного охлаждения используется радиатор: встречный воздух проходит через его ячейки и охлаждает жидкость. А вот на малых скоростях или в городском потоке приток воздуха недостаточен. Во избежание перегрева включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно расположенным двигателем применяется механический привод вентилятора охлаждения. Со старыми автомобилями работает постоянно, позже стали устанавливать вискомуфту, которая отключает ее при необходимости. Используется на больших грузовиках и внедорожниках. Плюсы в том, что он не боится попадания воды, в отличие от электровентиляторов.

Большинство вентиляторов охлаждения на современных автомобилях имеют электропривод. Система проста — всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электропроводка. Работа вентилятора необходима только тогда, когда температура охлаждающей жидкости приближается к критической и есть риск перегрева.

Для автоматического включения вентилятора охлаждения предусмотрен датчик температуры. Он измеряет температуру охлаждающей жидкости. Когда это приемлемо для нормальной работы двигателя, вентилятор выключается. Если есть риск перегрева, термовыключатель отправляет команду на включение вентилятора. Когда температура падает, вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором — с электронным блоком управления. Помимо ЭБУ в него входит датчик контроля — на современных машинах чаще два. Один установлен на выходе трубы из радиатора, другой – на выходе силового агрегата. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу показаний двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и другими датчиками, следящими за частотой вращения коленчатого вала, расходом топлива. Все сигналы поступают на компьютер, который их анализирует и отправляет нужную команду.

2 Вентилятор не работает – устранение неполадок

Неисправности вентиляторов охлаждения возникают независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Электрические системы, в которых используется только термовыключатель, легко диагностируются. В большинстве современных систем требуется выявить неисправный элемент среди схемы устройства. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начните с проверки термостата. Делается это руками: пробуем на ощупь нижний патрубок радиатора. Если холодно — не работает термостат, заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Датчик температуры, расположенный на радиаторе, фиксирует низкую температуру жидкости и не дает команду на включение вентилятора; требуется замена термостата. Будьте осторожны при проверке: можно обжечься.

ЭТО ВАЖНО ЗНАТЬ!

Такой универсальный прибор для диагностики своего автомобиля должен быть у каждого автолюбителя. Теперь без автосканера просто никуда!

Особенно частые поломки термостата на автомобилях Лада Калина. Многие ее владельцы осознают это и берут с собой запасную или прибегают к радикальным мерам: заменяют штатную на надежную 6-луночную.

Убеждаемся в работоспособности моторчика вентилятора. Отсоединяем от него штатные провода, чтобы не использовать различные датчики, компьютеры, и подключаем напрямую к аккумулятору. Вращающийся вентилятор говорит вам, что проблема в другом месте. Диагностика электропроводки путем исключения отдельных элементов. Не мешает осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные места или зачистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем на клаксон: если сигнал не работает, меняем предохранитель. Если предохранитель не виноват, осматриваем реле вентилятора: целостность провода, состояние изоляции, контакты. Выключите его и замкните проводку, чтобы включить вентилятор напрямую. Если он работает, отсоединенная часть неисправна, ее следует заменить.

Настала очередь начать проверку датчика температуры. Отсоединяем разъем и замыкаем отверткой контакты термовыключателя. Если вентилятор работает, датчик температуры неисправен; в противном случае двигатель или другие части цепи выходят из строя. Некоторые модели оснащены двойным датчиком температуры. Принцип проверки тот же: замыкаем одну пару, потом другую. Когда вентилятор работает, скорость его вращения будет меняться. На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если это произошло — датчик температуры неисправен.

Если автомобиль оснащен бортовым компьютером, который помимо многих других функций отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать компьютер могут только профессионалы с использованием соответствующего оборудования.

3 Устранение неисправностей — мелкий и капитальный ремонт

Неисправности отдельных деталей системы воздушного охлаждения устраняются заменой на новые. Если вентилятор не включается и вы убедились, что причина именно в нем, следует его демонтировать, чтобы выяснить конкретную поломку. В зависимости от сложности либо устраняется, либо двигатель заменяется новым. Возьмем для примера демонтаж вентилятора на ВАЗ-21099: Самарская семья часто страдает летом из-за перегрева.

Снимите вентилятор:

отключить проводку, отсоединив колодку от жгута;
открутить левую гайку для выключения двигателя;
открутить винты крепления вентилятора;
получаем кожух;
снимите оставшиеся болты и решетку воздухозаборника;
поднимите опору вентилятора и потяните на себя;
поверните вентилятор на 90° и выньте его.

Проверяем работоспособность ротора, состояние обмоток. Сначала очистите их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

включить мультиметр на 50-100 Ом;
проверяем парные выводы на коллекторе: сопротивление всех обмоток должно быть равным;
сопротивление между ламелями коллектора и корпусом обычно бесконечно;
называют обмотки статора;
проверяем корпус-выход цепи обмоток на пробой.

При обнаружении неисправности обмотки лучше купить новый двигатель вентилятора, а не сдавать старый в ремонт.

Оцениваем состояние коллектора в сборе. Тарелки должны быть чистыми, между ними не должно быть ничего. На неряшливом двигателе пластины коллектора грязные, со следами графита в канавках. Изношенные щетки вызывают искрение из-за уменьшения силы давления на ламели. Это вызывает повышенный износ щеток и коллектора, в результате чего двигатель перестает работать. Убираем грязь тряпкой с растворителем, между пластинами – кусочки твердой несмолистой древесины. Натираем кисти наждачной бумагой-нулевкой. Коллектор с выбоинами, прогарами перфорируется и полируется.

4 Неисправность в пути — как добраться до дома

Неисправный вентилятор лучше отремонтировать дома, но если поломка произошла в пути и не подлежит устранению, вы все равно можете добраться домой самостоятельно. Когда обнаружили перегрев в устройствах из-за неработающего вентилятора, съезжаем на обочину и останавливаемся. Глушим двигатель, поднимаем капот, чтобы быстрее остыл. Проверяем работу вентилятора, как описано выше, либо сразу подключаем вентилятор напрямую.

Если не получилось даже при прямом подключении, продолжайте движение без вентилятора. Выбираем скорость не менее 60 км/ч, чтобы радиатор охлаждался встречным воздухом без вентилятора. Если погода не очень жаркая или зимой вы без проблем сможете добраться до дома. Если есть жара, откройте окна и включите отопление: часть тепла уйдет в салон и можно будет проехать большее расстояние. Постоянно смотрим на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, остановитесь и подождите, пока она не остынет. Лучше приехать позже, чем перегреть двигатель.

Вы все еще думаете, что диагностировать автомобиль сложно?

Если вы читаете эти строки, значит у вас есть интерес что-то делать самому в машине и действительно спасите , потому что вы уже знаете, что:

СТО ломают большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку нужно обратиться к специалистам
В сервисах работают простые ключи, а хорошего специалиста не найти

Ну и конечно, вы устали выбрасывать деньги на ветер, а объехать СТО нет возможности, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому автомобилю и вы всегда найдете проблему через обычный смартфон, Расплачивайтесь ЧЕКОМ и сэкономьте много денег! !!

Мы сами тестировали этот сканер на разных машинах. и он показал отличные результаты, теперь рекомендуем его ВСЕМ! Чтобы вы не попались на китайскую подделку, публикуем здесь ссылку на официальный сайт Автосканера.

Сгорание топлива в цилиндрах ДВС сопровождается выделением значительного количества тепла, лишь часть которого используется двигателем и преобразуется в механическую энергию. Остальное бесполезно теряется, и для нейтрализации его излишков приходится использовать специальные приспособления. К ним, в частности, возможность работы в любых условиях обеспечивает вентилятор охлаждения радиатора.

Принцип работы вентилятора радиатора

Прежде чем рассматривать этот вопрос, обсудим в общих чертах, что такое водяная система охлаждения двигателя, показанная ниже на рисунке. Он позволит нам вспомнить принцип ее работы.

Конструкция радиатора представляет собой набор тонких трубок, создающих большую охлаждающую поверхность. Набегающий поток воздуха, проходя через него, забирает лишнее тепло, запасенное в жидкости. В тех случаях, когда отсутствует свободный приток воздуха (холостой ход двигателя, пробки и другие подобные ситуации), либо его недостаточно для охлаждения воды до нужной температуры, предусмотрен вентилятор радиатора охлаждения.

Для этого существует специальная схема управления, основой которой является термовыключатель вентилятора радиатора. Он контролирует температуру жидкости. При выходе за установленные пределы срабатывает датчик, по его сигналу включается вентилятор радиатора, создающий необходимый приток воздуха. Этот поток охлаждает нагретую воду, и когда ее температура достигает необходимого значения, датчик снова срабатывает и отключает поток воздуха.

Так можно описать основной принцип работы вентилятора радиатора — он включается, когда температура воды превышает заданную температуру, и выключается, когда она падает до нужного значения.

Чем грозит, если не работает вентилятор радиатора

ДВС сложное устройство, и его характеристики оптимальны при работе при определенной температуре. Как отмечалось выше, это зависит от правильной работы системы охлаждения. В случае, когда не удается выдержать нужную температуру, последствия будут совсем печальными – если он может хорошо заклинить и тогда, как минимум, капитальный ремонт ему обеспечен.

Стабильность всей системы должен создавать вентилятор, позволяющий снизить температуру воды в любых условиях. Но если не работает, особенно когда жарко, то надо искать, почему вентилятор не включается или не крутится. Сейчас такие устройства, как правило, электрические, и выход из строя самого изделия маловероятен, а возможной причиной этого часто является выход из строя его жгута (датчика, предохранителя, соединительных проводов и т. д.).

Итак, выясняя причины, по которым постоянно работает вентилятор охлаждения радиатора или почему он не включается или не крутится, в первую очередь необходимо проверить обвязку устройства.

Как проверить вентилятор радиатора

Как мы уже установили, вентилятор радиатора должен включаться, когда температура воды (антифриза) превышает установленное значение. Это можно проверить по показаниям на передней панели. Если вентилятор не включается, то необходимо проверить всю цепочку прохождения сигнала.

Проверьте наличие напряжения питания на изделии. Для этого можно использовать тестер или лампочку. Отсутствие напряжения укажет на возможный перегоревший предохранитель или плохой контакт в проводах.
Исправность самого вентилятора можно проверить, подав на него напряжение напрямую от аккумулятора. Если он крутится, то с ним все в порядке, и неисправность нужно искать в других устройствах. Если нет, и вентилятор не крутится, то причина дефекта именно в нем. В принципе, одновременно нельзя стоять на месте и двигаться дальше, но нужно всегда постоянно следить за температурой двигателя. Когда стрелка приблизится к красному сектору, нужно остановиться, открыть капот и охладить двигатель. Две хитрости позволят вам передвигаться в этом случае. Держите скорость не ниже шестидесяти км/ч, тогда постоянно набегающий поток встречного воздуха будет охлаждать воду, проходящую через радиатор, и вы сможете двигаться в обычном режиме, сохраняя скорость. Еще одним приемом, позволяющим частично заменить неработающий вентилятор, является использование подогрева. Включите печь на максимальный режим нагрева, в этом случае часть лишнего тепла будет уходить через ТЭН. Правда в салоне будет как в бане, но до ближайшего СТО доехать можно.
Для проверки датчика отсоединить от него провода и замкнуть их между собой. Если при этом включается и крутится вентилятор, значит не работает сам датчик, ремонту не подлежит, только замена. Однако если оставить провода замкнутыми, то можно двигаться дальше, при таком варианте вентилятор крутится постоянно, хотя возможно температура двигателя будет понижена, но это лучше, чем стоять на месте.

Вентилятор радиатора работает постоянно

Такой случай частично рассмотрен выше, причина — выход из строя датчика температуры или короткое замыкание проводов, идущих к вентилятору. Но если он постоянно крутится, то это тоже может быть вызвано залипанием реле. Такое случается довольно часто, особенно после срабатывания реле и должен включиться вентилятор.
Залипание контактов реле означает, что они не могут размыкаться, из-за чего происходит постоянная подача напряжения на контакты, вследствие чего электродвигатель постоянно вращается. К последствиям залипания контактов реле можно отнести то, что не выключается вентилятор радиатора.

Часто причиной того, что вентилятор не работает, является термостат. . Дело в том, что датчик находится в головке блока, он определяет, когда должен включаться вентилятор. Но охлаждающая жидкость может двигаться по большому и малому кругу, при движении по малому кругу она не поступает в радиатор для охлаждения. Режим движения воды определяется термостатом.

Если его заклинить в положении движения воды по малому кругу, то он будет двигаться и перегреваться, что приведет к срабатыванию датчика и включению вентилятора, но так как вода не попадает в радиатор, он не будет охлаждаться , а датчик будет постоянно сигнализировать о высокой температуре. В результате этого вентилятор радиатора не выключается. Этот случай определяется просто – нужно потрогать шланги, идущие к радиатору. Когда термостат заклинит, то при перегретом двигателе они будут холодными.

Если не выключается вентилятор радиатора из-за заклинившего термостата, то иногда для устранения этого явления можно постучать по корпусу. Часто этого бывает достаточно, и дефект исчезает. Если все останется без изменений, придется снимать термостат, вынимать из него всю начинку и затем ставить сам прибор на свое место.
Другим вариантом того же дефекта будет заедание термостата в промежуточном положении. Также это может привести к тому, что не выключается вентилятор радиатора, но диагностируется такая ситуация намного сложнее. Подобные трудности вызываются тем, что в радиатор поступает некоторое количество воды, но проходит слишком мало, вся вода не успевает остыть, что приводит к перегреву двигателя.

Все вышесказанное не является полным описанием возможных причин, почему не выключается вентилятор радиатора. Их может быть много, иногда довольно странных и неожиданных, но в каждом из этих проявлений неисправностей необходимо искать причины и проводить тщательный анализ.

Вентилятор радиатора запускается раньше

Еще одна крайность — когда вентилятор запускается раньше. В этом случае необходимо снова смотреть на датчик температуры. Скорее всего, его необходимо заменить. Если, конечно, это правильный датчик. Дело в том, что датчики рассчитаны на разные температуры, их еще называют летними и зимними, каждый из них должен включаться в свой температурный диапазон. Последние срабатывают позже. А если вы пользовались такими все время, то вам может показаться, что вентилятор включается рано, хотя осуществляется вовремя и все работает правильно.

Мы должны понимать, как рано все происходит. Если раннее включение установлено по показаниям на комбинации приборов, то это не показатель. Однако, когда такой переключатель мешает, подключите соответствующее оборудование через диагностический канал и посмотрите на фактические пороги датчиков.

Охлаждение двигателя автомобиля – важнейшая задача. Если допустить перегрев двигателя, то в лучшем случае ему потребуется капитальный ремонт. Возможность эксплуатации автомобиля в любых условиях обеспечивается надежной работой системы охлаждения, которая во многом определяется исправной работой всех ее компонентов.

Чек

На двигателях ВАЗ 2109 рабочая температура 90 градусов.

Если стрелка указателя пересекла отметку 100 градусов, автомобиль следует немедленно остановить, заглушить двигатель и дождаться остывания силового агрегата. Без этого вам грозит капитальный, дорогостоящий ремонт двигателя.

Двигатель может перегреваться по разным причинам:

Вышел из строя термостат;
Радиатор забит;
Вентилятор радиатора вышел из строя;
Вентилятор на датчике сломался;
Уровень охлаждающей жидкости в системе упал;
Насос вышел из строя;
Нарушена целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверять перед покупкой новых деталей.

Вот пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Берем один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача подать напряжение напрямую на вентилятор от аккумулятора. Подайте 12 вольт на вторую клемму вентилятора. Если он закрутился, то с ним все в порядке. Если нет, придется изменить
Датчик вентилятора	После включения зажигания замкнуть контакты датчика отверткой. В норме, когда вентилятор закрывается, он должен начать вращаться, а если открыт, то останавливаться. Обратите внимание, что разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Не спешите сразу менять вентилятор. Не редко проблема была в датчике, реле, предохранителях или просто в обрыве проводки. В первую очередь проверьте датчик, а также расскажите об особенностях его замены.

Признаками неисправности датчика может быть невозможность включения охлаждающей жидкости при высокой температуре или ее включение на холодном двигателе.

Датчик вентилятора расположен в нижней части радиатора. От него отходит пара проводов.
