Как включить ближний света 2110

Регулировка

Раз в год должна производиться регулировка близкого света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.

Ниже подробно рассмотрим, как отрегулировать ближний свет фар:

• Нужно найти ровную площадку со стеной, которая будет служить экраном.
• Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
• На экране надо начертить горизонтальную леску на уровне 600 мм, а также вторую леску на 75 мм ниже первой.
• Затем нужно начертить три вертикальные косильной лески – две крайние косильной лески должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
• Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
• Одну из фар надо закрыть картонкой или листом фанеры.

• Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
• Далее надо точно так же отрегулировать вторую блок-фару.

READ Замена Помпы На ВАЗ 2110 8 Клапанов

Вот, собственно, и вся информация о том, как настроить ближний свет фар.

Назначение лампы ближнего света ВАЗ 2110 и выбор альтернативы

Всем известно, что даже в дневное время суток, нужно ездить с включенным ближним светом. Сегодня мы поговорим о том, какой должна быть лампа ближнего света для ВАЗ 2110. Если считать, что с дальнего на ближний мы переключаемся в основном только тогда, когда встречный транспорт в пределах видимости, то не мешало бы сделать освещение нашего пути следования лучше.

Ведь плохой ближний – это не только неудобство для водителя, но и одна из причин наездов на пешеходов, которых не всегда заметишь в темноте.

Лампа ближнего света

Ремонт

Если предохранители целы, но при этом освещение так и не включается, нужно найти причину неисправности. Для этого понадобится контрольная лампа, а еще лучше – мультиметр.

Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести не сложно – необходимо лишь прозвонить цепь и найти разрыв, чтобы его устранить.

Ниже приведем оптимальный порядок действий:

• Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
• Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
• Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.

Обратите внимание! Причиной неисправности реле зачастую являются окислившиеся контакты, которые нужно просто почистить.

Таким образом, проверяя по цепи все основные узлы, вы обязательно найдете причину неисправности. Упростить эту работу поможет схема ближнего света на ВАЗ 2110, которая приведена выше.

Какие лампы используют водители в ВАЗ 2110

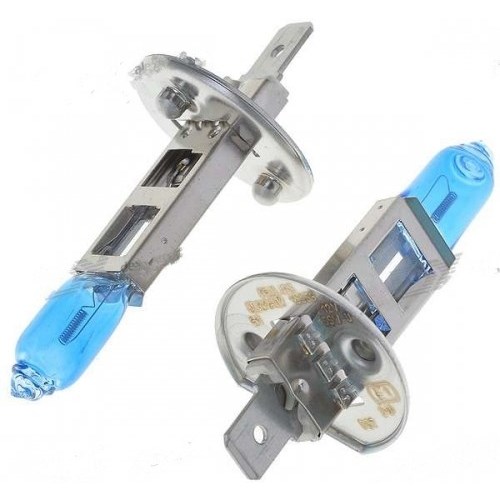

В штатной комплектации на ВАЗ 2110 устанавливают галогенные лампы с цоколем Н1 – стандартные для оптики ближнего света на российском легковом авто. Ее мощность не превышает 55 Вт. При этом согласно ГОСТу она маркируется, как АКГ12-55-2. Такой же тип светильника устанавливается и на фары для дальнего освещения.

Стандарт Н1 на сегодня является несколько устаревшим, производители выпускают для ближнего света лампочки типа Н7. Их можно установить на модель ВАЗ 2110. Среди современных аналогов встречаются разные модификации – ксенон, галоген и светодиод. Рассмотрим их более детально.

Ксенон

Развитие технологий автомобильной светооптики привело к тому, что в последнее десятилетие ксеноновые лампы заняли прочную лидирующую позицию в оснащении оптики ближнего света. Главный их плюс – более плотный световой поток по сравнению с галогенными налогами. Однако есть и недостаток – необходимость установки блока розжига. Это несколько повышает стоимость оборудования.

Помимо этого, ксенон – это меньшая затрата энергии и больший срок службы. Свет таких ламп отличается большей естественностью – у него полностью отсутствует характерная желтизна. Благодаря этому освещенность дороги улучшается, а для встречных участников движения габариты авто угадываются со значительно большего расстояния, чем обычно.

Важно! На корпусе оптической системы должна иметься информация о типе применяемых ламп. За неправильный или незаконный монтаж ксенона на автомобилях серии Лада предусмотрено лишение водителя правом управлять до одного года

Галоген

Галогеновые лампы наиболее распространены и доступны практически каждому автовладельцу ВАЗ 2110. Колба лампы изготавливается из специального кварцевого стекла, отличающегося прочностью и стойкостью к трещинам. Несмотря на дешевизну и хорошие светотехнические показатели для оптики ближнего света, они имеют ряд недостатков:

1. При нарушении правил монтажа быстро сгорают.
2. Превышение мощности даже на 5% приводит к постоянному перегреву и сокращению срока службы вдвое.

Тем не менее, галогенки при соблюдении номинальных параметров достаточно стабильны и весьма распространены, представлены широчайшим ассортиментом различных линеек и часто используются для замены.

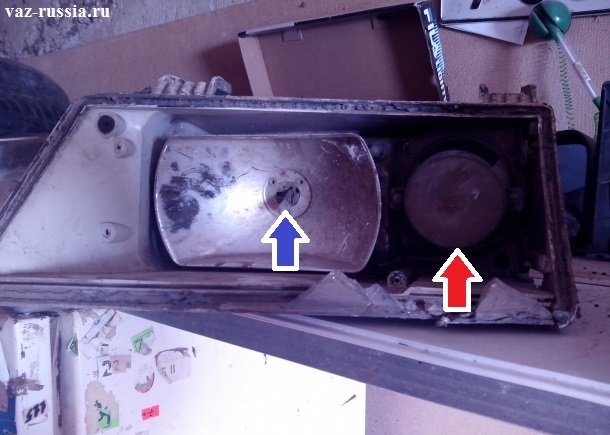

Замена всех лампочек фары на ВАЗ 2110-2112: ближнего и дальнего света, габаритов и поворотов

Обзор популярных галогенок среди владельцев ВАЗ 2110

Наиболее часто автовладельцы ВАЗ 2110 для оптики ближнего света выбирают следующие виды галогенных ламп:

1. Osram Night Breaker. Светимость не выше 1000 лм, что делает ее визуально комфортной для восприятия.
2. Osram Night Breaker Plus. Освещает дорожное полотно на 90% ярче, чем штатно установленная в ВАЗ 2110. Световой пучок не рассеивается на расстоянии до 35 метров. Срок службы в два раза дольше.
3. Philips VisionPlus. Модернизированная лампочка, отличается на 60% более сильным световым потоком по сравнению с предыдущей версией.

Светодиодные

Лэд-элементы в автомобильной оптике вне конкуренции. Среди их главных плюсов выделяются – огромный срок службы (до 50 тыс. часов), высокая мощность светового потока и экономия энергопотребления. Так, для сравнения при одинаковой светимости штатная лампа ВАЗ 2110 потребляет 55 Вт, ксеноновая – 35 Вт, а светодиодная – всего 3,5 Вт! Это положительно сказывается на долговечности АКБ и всей электрике.

Однако и у такой лампочки есть некоторые недостатки:

1. Высокая стоимость.
2. Требуется специальная адаптивная система. В обычных фарах она не будет проявлять заявленную световую мощность.

Важно! Светодиоды, особенно дешевые китайские экземпляры, могут давать ненормированные сине-фиолетовые оттенки, что недопустимо с точки зрения ПДД

Лучшие светодиодные лампы для ближнего света

Среди производителей, выпускающих светодиодные лампы для ближнего света, вызывают доверие у большинства автовладельцев ВАЗ 2110 следующие линейки:

Прежде чем приобретать лэд-лампы нужно учесть, что стандартная оптика ВАЗа рассчитана на галогенки. Поэтому без специальной адаптации светодиоды просто не проявят заявленных изготовителем параметров свечения.

Проблемы с ближним светом фар. Полезный совет от авто электрика.

Замена предохранителей

Если после замены лампочек освещение все равно не работает, следует проверить предохранители. Монтажный блок располагается с левой стороны от руля.

За ближнее освещение в левой блок фаре отвечает предохранитель F2, а правой – F12. Надо сказать, что неисправность предохранителя не всегда можно выявить визуально. Поэтому лучше установить новые предохранители.

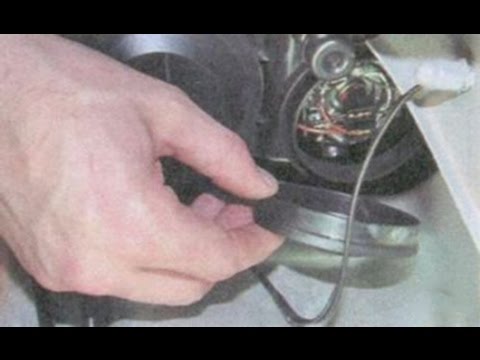

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

• Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.
• Затем надо снять заглушку. расположенную ближе к крылу.

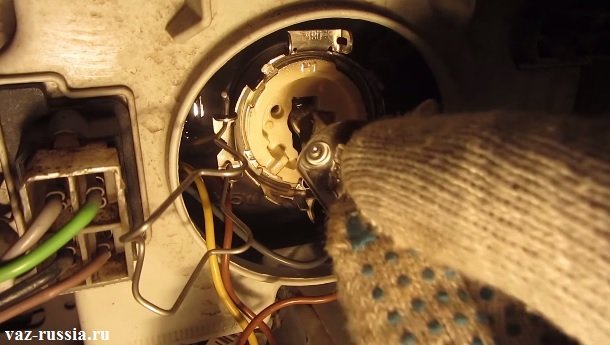

• Далее нужно отстегнуть пружинный фиксатор. который прижимает лампочку к корпусу блок-фары.

• После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку. так как больше ей ничего не мешает.
• Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
• В завершение работы следует установить на место заглушку.

READ Можно Ли Буксировать Автомобиль С Недействующей Тормозной

Обратите внимание! В процессе замены ламп важно не касаться пальцами стекла. В противном случае на поверхности останутся жировые пятна, которые приведут к перегреву и выходу из строя элемента освещения.

Замена лампы на этом завершена. Как правило, на данную операцию даже у новичков уходит несколько минут.

Совет! Многие автовладельцы интересуются – как улучшить свет фар? Наиболее простой способ – разобрать блок-фары, помыть их, при необходимости заменить стекла и отрегулировать пучки света. Как правило, эти нехитрые процедуры дают хороший результат.

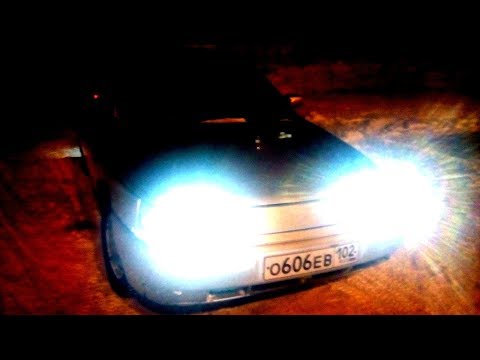

Ближний, дальний свет ВАЗ 2110

Освещение и световая сигнализация, это одна из ваших гарантий безопасного движения на дороге. Неисправности как правило возникают в данной системе по нескольким причинам: ослабление контактных соединений, ведущих к периодическим потерям тока в их цепи, окислением этих соединений, в следствии чего увеличивается проходящий ток по этой цепи, вызывающий перегорание предохранителя. Выход из строя лампы освещения. Неисправности с освещением делятся на случаи полного отказа работоспособности света, или кратковременная нестабильная работа. Рассмотрим в данной статье все эти причины и узнаем как их устранить.

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.

Работа по замене лампочки регулятора отопителя не отличается значительными трудностями, потому каждый автовладелец может произвести её самостоятельно. Для этого необходимо приобрести изначально новые панельные лампочки. Часто, для улучшения подсветки регулятора устанавливаются вместо обычных ламп светодиодные, которые отличаются более качественным потоком света и длительным сроком службы.

Перед началом работы обязательно переключите все регуляторы в нерабочее состояние. Это необходимо для того, чтобы при подключении отопительного элемента не перегорели контакты от большой нагрузки. Для того чтобы добраться до источника света, необходимо провести демонтаж блока управления отопителя. Изначально снимаются пластиковые заглушки, которые находятся по бокам регулятора печки. В тех местах, где были заглушки, находятся защёлки. Для извлечения панели регуляторов надо просунуть пальцы в боковые отверстия, нажать на защёлки и извлечь блок управления отоплением автомобиля.

Производить демонтаж необходимо очень аккуратно, чтобы не повредить проводку. К переключателям отопителя подходят укороченные провода. Надо немного потянуть блок на себя и отсоединить штекера. Дальше очень осторожно, с помощью отвёртки снимаются ручки переключателей. После этого надо открыть четыре защёлки по бокам панели регуляторов, демонтировать крышку изделия и снять прозрачный рассеиватель света.

READ Какой бензонасос лучше на ВАЗ 2110 инжектор

Панель ВАЗ 2110-11-12

После устранения неполадки можно устанавливать новую лампочку, обычную или светодиодную. Ещё раз проверьте функционирование осветительного элемента. Дальше можно собирать печку в обратном порядке.

Особенности дизайна:

В автомобилях используются габаритные огни, которые сочетают в себе фары ходовых огней и ближнего света (однопоточные фонари) и сигналы поворота. Кроме того, у огней есть габаритные огни. Балки длинного и длинного луча активируются вспомогательными реле K4 и K5, расположенными в монтажном блоке. Управляющее напряжение на обмотках реле подается выключателем фар, когда выключатель наружного освещения полностью нажат. Когда мигалка включена, ближний свет загорается, а когда он включенДальний свет

. все лампы (проход и движение) освещены. Независимо от положения переключателя вы можете как можно скорее
включитьближний свет, потянув рычаг выключателя света на себя. В этом случае напряжение на клемме «30» переключателя подается напрямую от источников питания. В жгутах проводов B для подключения проводов при установке фары ближнего света с двойным капотом. В этом случае провод с серо-красной полосой в разъеме B должен быть подключен к проводу того же цвета, что и переключатель «56b» переключателя. Затем, когда луч включенближний свет. лампа ближнего света мигает в двух стоп-сигналах и, когда горит основной луч, загорается промежуточный свет двух ламп и фонарь.
Для автомобилей ВАЗ 2110 противотуманные фары могут быть установлены в качестве опции на передних бамперах. Фары включаются переключателем 27 (см. Панель приборов) с помощью дополнительного реле типа 113.3747, установленного в колодке, прикрепленной к задней части монтажного блока. Противотуманные фары можно включать только при включенном переключателенаружное освещение 26.

Демонтаж старой панели

• Демонтируются щитки, расположенные у ног, сидящих впереди людей.
• Из-под ручного тормоза убирается криволинейная заглушка;
• Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
• С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
• Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
• С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
• Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
• Демонтируется монтажный блок и вынимается пластиковый кожух.

Sources:

https://ncpauto.ru/raznoe/kak-vklyuchit-dalnij-svet-na-vaz-2110.html https://auto-park24.ru/uhod/vaz-2110-ne-gorit-podsvetka-priborov.html

Виды освещения

Чтобы обеспечить надежную и долговечную работу фар, автолюбители могут выбрать из светодиодных, ксеноновых, галогенных или обычных ламп накаливания для ближнего света

Среди владельцев автомобиля ВАЗ 2110, а также моделей 2111 популярны следующие виды ламп:

• Philips Vision. Способны обеспечить на треть больше света, чем галогенные модели. Также они значительно превосходят по качеству и износоустойчивости заводское освещение многих моделей автомобиля. Часто именно такие лампы ставятся на производстве машин, что является показателем высокого качества модели. По соотношению «цена-качество» считаются одним из лучших вариантов для ВАЗа;

Лампочки Philips Vision

• Philips VisionPlus. Модель является модернизированным типом Philips Vision. Она освещает дорожное покрытие на 60% лучше стандартной галогенной модели, что обеспечивает большую отдачу света;

Лампочка Philips Vision Plus

• Philips X-treme Vision. Является самым мощным компонентом освещения, потому что способствует увеличению светового потока на 100%. Не ставится при производстве ВАЗа, поэтому ее нужно покупать отдельно;

Лампочки Philips X-treme Vision

• Osram Night Breaker Plus. С ними свет ярче на 90%. К тому же свечение изделия на 10% белее обычных моделей. Это позволяет значительно (до 35 метров) увеличить длину освещаемого дорожного покрытия. Также изделия служат на 50% дольше обыкновенных галогенных разновидностей;

Лампочки Osram Night Breaker Plus

• Philips Diamond Vision 5000 K. Способны повысить яркость света на 20% относительно стандартного освещения в ВАЗе 2110. Ближний свет в фарах при использовании таких изделий становится максимально приближенным к естественному освещению в дневное время суток. Стоят дороже большинства представленных моделей;

Лампочки Philips DiamondVision

• Osram CoolBlue 5000 К. Высокая цветовая температура обеспечивает яркое белое (но приближенное к дневному) освещение, которое при этом не утомляет водителя и является привычным для глаз.

Лампочки Osram Cool Blue

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

Описание рабочего процесса

Рассмотрим два варианта – когда нужна только замена лампы ближнего света на ВАЗ 2110 и когда необходимо снятие всей конструкции для ремонта и обслуживания.

Замена лампы

Для проведения данного процесса вам не нужен никакой дополнительный инструмент, достаточно приобрести новые лампы, их тип Н1 60/55 Ватт для совмещенных вариантов и Н7 55 Ватт для отдельных конструкций.

Важно! Лучше менять элементы сразу в двух фарах, так как свет может отличаться, да и автолюбители заметили, что, если ставится одна новая лампа, вторая выходит из строя гораздо быстрее.

Светодиодная лампочка ближнего света на ВАЗ 2110 – отличное решение, которое отличается высоким качеством работы и долговечностью, единственный существенный недостаток – высокая цена

Рабочий процесс производится следующим образом:

• В первую очередь необходимо открыть капот и зафиксировать его, так как доступ к корпусу элементов не затруднен ничем, вам не придется дополнительно разбирать какие-либо системы для того, чтобы увеличить удобство процесса. Единственное – с правой стороны нужно снять аккумуляторную батарею.
• Мы рекомендуем надевать перчатки, так как под капотом много выступающих элементов, о которые можно поцарапать руки.
• Перед началом работ в обязательном порядке нужно снять клемму с аккумулятора, это нужно при проведении любых работ с электрооборудованием автомобиля, чтобы предотвратить повреждение системы и избежать поражения электрическим током.
• Замена лампочки ближнего света на ВАЗ 2110 начинается со снятия пластиковой заглушки, расположенной за местом установки нужной нам лампы. Тут все очень просто и быстро: аккуратно проворачиваете элемент против часовой стрелки примерно на пол-оборота и снимаете его.

Заглушка должна быть целой и плотно прилегать к корпусу, иначе внутрь будет попадать влага и пыль, что вызовет неисправности в системе и коррозию на металлических элементах

• Далее необходимо снять соединительную колодку, это также делается очень просто: нажимаете на фиксаторы по сторонам корпуса и тянете узел от фары. Нельзя тянуть за провода ВАЗ, так как вы можете нарушить контакты, да и фиксаторы не выпустят фишку из посадочного места. После снятия отодвиньте узел в сторону, чтобы он не мешал вам в дальнейшем.
• После этого нужно аккуратно отщелкнуть фиксатор, для этого просто нажмите на него с двух сторон и выведите из зацепления с крючками на корпусе. Все очень просто, и вы без труда разберетесь, как сделать это, когда увидите конструкцию воочию.

Пружинный зажим держит лампу максимально плотно и надежно фиксирует ее на своем месте

• Когда все вышеописанные работы проведены, остается только извлечь лампу из корпуса и заменить ее на новую. При этом всегда держите ее за цоколь, дотрагиваться до стеклянной части категорически запрещено, так как жир с кожи является причиной перегрева отдельных участков и быстрого выходя элемента из строя.
• Сборка производится в обратном порядке, после этого тот же процесс повторяется и со второй фарой, обычно все работы занимают не более получаса.

Снятие фары

Иногда требуется ремонт отдельных элементов или замены фары целиком, также бывают случаи, когда разъем не снимается и для его демонтажа лучше снять всю конструкцию.

Процесс выполняется в следующей последовательности:

• Вначале нужно снять решетку радиатора, чтобы можно было добраться ко всем креплениям.
• Далее необходимо отвернуть три болта, чтобы освободить корпус, место их расположения показано на фото ниже.

Все крепежные элементы легкодоступны

• Со стороны крыла отверткой аккуратно поддевается декоративная накладка, расположенная снизу, когда вы освободите ее от фиксатора, то аккуратно отщелкивайте, пока она полностью не выйдет.
• Снизу вы увидите еще один болтик с головкой на 10, который фиксирует блок-фару к кронштейну, его также нужно отвернуть.
• Далее вытаскиваете корпус вперед, после чего необходимо взяться за корпус гидрокорректора и аккуратно провернуть его по часовой стрелке на 90 градусов, после чего данный узел можно извлечь из корпуса.

Так снимается гидрокорректор

Совет! Если нужно отсоединить поворотники, то тут все просто – откручивается два винта в задней части.

• Наконец, если требуется замена стекла, то отщелкиваете по три защелки сверху и снизу, после чего острым ножом аккуратно срезается герметик и снимается поврежденный элемент. После этого торцы очищаются, наносится новый состав, на который сажается стекло и фиксируется зажимами.

19В переменного тока 30-70-140. Фары; кроме мотоциклов.

A. Проверить и отклонить, если:

1. Любое автотранспортное средство не оборудовано по крайней мере двумя фарами утвержденного типа. Утвержденная фара в сборе, содержащая лампы дальнего и ближнего света в одном корпусе, считается одной фарой. На фарах должно быть указано название или товарный знак производителя фар, а также DOT. Если лампы фар являются заменяемыми, на рассеивателе фары должен быть указан тип источника света фары (лампа), для которого он был разработан, и код лампы должен соответствовать коду рассеивателя.

ПРИМЕЧАНИЕ: Если на системе фар предусмотрено использование галогенных ламп, то лампы на замену также должны быть галогенными. Замена газоразрядной или светодиодной лампы на галогенную фару не соответствует стандартам, установленным Федеральными стандартами безопасности транспортных средств (FMVSS), и должна быть отклонена.

Если вся фара в сборе заменяется с галогенной системы на светодиодную и не требует разрезания или компрометации исходной проводки изготовителя, то она должна быть рассмотрена для проверки, если она соответствует требованиям подраздела А 2 настоящего раздела.

2. Фары не относятся к тому же утвержденному типу (галогенные, газоразрядные, светодиодные и т. д.), за исключением фар с герметичным светом, или система сменных фар не содержит всех должным образом маркированных штампов DOT и SAE, удостоверяющих, что она соответствует требованиям. стандарты, установленные Федеральным стандартом безопасности транспортных средств (FMVSS) 108.

ПРИМЕЧАНИЕ. Сменные фары, имеющие одобрение DOT или SAE и маркированные названием или товарным знаком производителя фар, считаются утвержденными суперинтендантом полиции штата, и их не требуется включать в список утвержденного оборудования для автотранспортных средств штата Вирджиния.

3. В любом налобном фонаре линза треснута, сломана, обесцвечена или повернута не в правильное положение, или отражатель не чистый и не яркий.

4. Скопление влаги или воды в фаре таково, что это влияет на диаграмму направленности.

5. Фары излучают свет, отличный от белого. Светлые оттенки цвета могут быть допустимы, если фара и лампы фары имеют соответствующую маркировку.

6. Лампы не утвержденного типа и имеют следующую маркировку: тип источника света, название производителя или товарный знак и DOT.

ПРИМЕЧАНИЕ:

Одобренные лампы для фар: HB1, HB2, HB3, HB3A, HB4, HB4A, HB5, h2, h4, H7, H8, H8B, H9, H9B, H9C, h21, h21B, h21C, h23, h23C, h25, HIR1, HIR2 , х28, х29.

Утвержденные лампы для фар, требующие балласта: 9500, D1R, D1S, D2R, D2S, D3R, D3S, D4R, D4S, D5S, D7S, D8S, D9S.

Утвержденные балласты фар должны иметь маркировку с указанием типа источника света (лампы) и DOT. Тип лампы, указанный на балласте, должен совпадать с маркировкой на рассеивателе фары.

7. Любая нить накаливания или колба в фарах не горит должным образом, или фары находятся не в том же месте или конфигурации, как это предусмотрено производителем. (Расположение и тип фар указаны в подразделе E данного раздела.)

8. Болтается проводка или ослабли соединения, или не горят правильные нити накала в разных положениях переключателя; или если выключатели, включая ножной или ручной диммер, не работают должным образом и неудобны для водителя.

9. Посторонний предмет находится на рассеивателе фары или перед ним или мешает лучу фары. Запрещается размещать остекление над фарами или перед ними, если только оно не является частью одобренного узла фары.

а. Отклоняйте, если на автомобиле есть провода, неутвержденные линзы или пластиковые крышки, любые другие материалы, не являющиеся оригинальным оборудованием, или любые цветные материалы, размещенные на фарах или перед ними.

б. Транспортные средства, зарегистрированные как уличные стержни, могут иметь прозрачные, жесткие пластиковые или стеклянные крышки линз фар перед блоками герметичных лучей для замены оригинального оборудования производителя.

ИСКЛЮЧЕНИЕ: На рассеиватель фары можно наносить чистую противоударную пленку, известную как Headlight Savers, производимую Grand Prix Motoring Accessories, чтобы поглощать удары камней и т. д.

10. Лампы можно легко перемещать вручную из-за сломанного крыла или ослабленной опоры, или если монтаж не обеспечивает надежного заземления.

11. Фары головного света, дополнительные фары дальнего света и передние противотуманные фары не установлены таким образом, чтобы лучи были направляемыми, и их установка не препятствовала нарушению направленности светового прибора при движении автомобиля по дорогам общего пользования. Все фонари должны быть надежно закреплены на жесткой части транспортного средства.

12. Козырек фары имеет длину более двух дюймов, если он не является частью оригинальной конструкции кузова.

13. Индикатор дальнего света в кабине водителя не горит при включении дальнего света или не гаснет при включении ближнего света. (От транспортных средств, изначально не оборудованных указателем поворота, соответствие требованиям не требуется, если только не установлены фары с закрытым светом.)

B. Наведение фар.

1. Инспекторы должны полагаться на свое образование, подготовку и опыт, чтобы определить, правильно ли направлены фары. Если наблюдается неправильное выравнивание, фары должны быть проверены на правильность направления с помощью оптического корректора фар, за исключением транспортных средств, оборудованных бортовыми корректорами.

Направление фар на транспортных средствах с бортовыми фарами должно быть проверено путем визуального осмотра выравнивающего устройства, установленного либо на фаре, либо рядом с ней. Откажитесь от автомобиля, если устройство регулировки уровня показывает, что регулировка фар превышает указанные спецификации.

ПРИМЕЧАНИЕ: Фары дальнего света и противотуманные фары необходимо осматривать визуально, чтобы убедиться в правильности направления. Если наблюдается неправильное выравнивание, необходимо использовать оптический целеуказатель для исправления любого смещения.

2. Фары не наведены в пределах следующих допусков с помощью оптического прицела.

а. Центр горячей точки всех одноэлементных ламп дальнего света расположен более чем на четыре дюйма вверх или вниз от горизонтальной центральной линии или более чем на четыре дюйма влево или вправо от вертикальной центральной линии.

б. Левый край диаграммы направленности любой лампы ближнего света или любой комбинированной или многоэлементной лампы находится более чем на четыре дюйма влево или вправо от вертикальной осевой линии или верхний край диаграммы направленности более чем на четыре дюйма выше или ниже горизонтальной осевой линии при включении ближнего света.

C. Оптический прицел.

1. Оптические прицелы должны быть правильно откалиброваны и использоваться в соответствии с рекомендациями производителя.

Механизм оптической фары должен быть выровнен по отношению к транспортному средству в соответствии со спецификациями производителя.

2. При наведении фар в первую очередь обратите внимание на тип лампы, который будет выбит на рассеивателе. Тип определяет, какие требования к прицеливанию должны соблюдаться для оптического прицела.

3. Все фары ближнего света или комбинированные/многоэлементные фары должны быть настроены путем наведения фар на фары, установленные на ближний свет.

ПРИМЕЧАНИЕ. Если вы пытаетесь выровнять составную или герметичную лампу с дальним и ближним светом в одном корпусе, выравнивайте только ближний свет. При настройке четырехламповой системы с дальним и ближним светом в отдельных корпусах может возникнуть необходимость прикрыть ближний свет при настройке дальнего света, если все четыре лампы горят одновременно.

4. Выкройка должна быть направлена ​​так, чтобы левый край не заходил влево или вправо от прямолинейности, а верхняя часть выкройки была на одном уровне с горизонталью.

Образец «А» представляет собой световой узор, который должен отображаться на смотровом экране одобренного наводчика при проверке диаграммы направленности ближнего света одноэлементной фары или комбинированной многоэлементной фары.

5. Все фары VOL и VOR будут направлены следующим образом:

Для правильного наведения комбинированной многоэлементной фары или фары ближнего света VOL или VOR диаграмма направленности фары должна быть направлена ​​только на ближний свет.

Буквы на крышке фары должны правильно идентифицировать фары VOL и VOR.

ПРИМЕЧАНИЕ. Налобные фонари VOL и VOR обычно имеют только одну регулировку, которая предназначена только для вертикального наведения. Горизонтальной наводкой не следует пренебрегать, так как горизонтальная наводка установлена ​​на заводе.

6. Все одноэлементные фары дальнего света должны быть настроены путем нацеливания на центр горячей точки с фарами, установленными на дальний свет.

7. Нацельтесь прямо вперед — центр горячей точки должен быть совмещен с вертикальными и горизонтальными осевыми линиями.

Образец «B» представляет собой образец света, который должен отображаться на экране просмотра одобренных наводчиков.

8. Если пара ламп установлена ​​горизонтально, лампа ближнего света должна быть снаружи, а при вертикальной установке лампа ближнего света должна быть в паре выше.

9. Система четырех фар должна быть подключена так, чтобы при нажатии на фары горела только лампа ближнего света. При переключении на дальний свет может гореть как дальний, так и ближний свет.

Галогенная фара типа «F» 1986 года (LF-UF) системы с четырьмя фарами будет работать следующим образом: система должна использоваться таким образом, чтобы ближний свет не перекрывался дальним светом.

D. Фары транспортных средств, используемых для уборки снега. Утвержденные дополнительные фары могут быть установлены над обычными фарами. (Эти лампы должны полностью соответствовать этому разделу, подразделу 7 из 19VAC30-70-150 и 19VAC30-70-170.)

E. Проверить и отклонить, если:

1. Лампы не являются утвержденным типом, как указано ранее в подразделе A 6 настоящего раздела.

2. Лампы установлены не так, чтобы обеспечить правильное наведение.

3. Лампы установлены так, чтобы загораживать обзор водителю.

4. Цепь вспомогательных фар не содержит переключателя, отключающего систему основных фар при использовании вспомогательных фар.

5. Вспомогательные фары не направлены в соответствии с положениями подраздела B 2 настоящего раздела.

6. Фары не подключены в соответствии с положениями подраздела C 8 настоящего раздела.

ПРИМЕЧАНИЕ. Световые схемы, показанные на следующей схеме, будут отображаться на самых последних одобренных световых машинах, произведенных корпорациями Hopkins и Symtech.

МОДЕЛИ ФАР

ПРИМЕЧАНИЕ. Всегда проверяйте следующие герметичные и сменные лампы дальнего света и встроенные фары дальнего света только на 90BE003:

— 5-3/4 дюйма, маркировка 2, 2C или 2C1

— 7 дюймов, маркировка 2, 2D или 2D1

— 100 X 165 мм, прямоугольный, с маркировкой 2A, 2A1 или 2E1, 2G1 или 2h2

— 200 X 142 мм, прямоугольный, с маркировкой 2B или 2B1

— Фара со сменной лампой, маркировка LF с цифрой 9004 (НВ1)

— 92 X 160 мм, прямоугольный, с маркировкой LF

— Фары со сменными лампами накаливания 9006 (HB4) отдельно или в сочетании с 9005 (HB3)

— 55 X 135 мм, прямоугольный, с маркировкой L

— Фара со встроенным лучом, когда отражатели дальнего и ближнего света движутся вместе.

Государственный орган

§ 46.2-1165 Кодекса штата Вирджиния.

Исторические заметки

Получено из VR545-01-07 § 14, эфф. 1 мая 1990 г.; с поправками, Регистр Вирджинии, том 10, выпуск 8, эфф. 9 февраля, 1994; Том 12, Выпуск 21, эфф. 7 августа 1996 г .; Том 15, Выпуск 2, эфф. 11 ноября 1998 г.; Том 21, выпуск 4, эфф. 22 сентября 2004 г.; Том 24, выпуск 8, эфф. 1 марта 2008 г.; Том 28, Выпуск 24, эфф. 1 августа 2012 г.; Том 32, Выпуск 24, эфф. 3 октября 2016 г.; Исправления, 32:26 В.А.Р. 3588 22.08.2016; с поправками, Регистр Вирджинии, том 35, выпуск 25, эфф. 1 сентября 2019 г.; Том 36, Выпуск 25, эфф. 4 сентября 2020 г.

Адреса веб-сайтов, указанные в Административном кодексе Вирджинии для документов, включенных посредством ссылки, предназначены только для удобства читателя, не обязательно должны быть активными или текущими, и на них нельзя полагаться. Чтобы обеспечить точность информации, включенной посредством ссылки, читателю рекомендуется использовать исходный документ, описанный в регламенте.

Генеральная ассамблея штата Вирджиния предоставляет информацию об Административном кодексе Вирджинии в режиме онлайн. Мы не можем отвечать на юридические вопросы или отвечать на запросы о юридической консультации, включая применение закона к конкретному факту. Чтобы понять и защитить свои законные права, вам следует проконсультироваться с адвокатом.

Дальний свет и ближний свет

Поскольку фары могут придать автомобилю характерный вид, их часто считают элементом дизайна. Но помните, передние фары выполняют важную функцию, а не делают вашу машину привлекательной! Внешние фонари освещают дорогу впереди, так что вы можете видеть, куда едете, и другие водители и пешеходы могут видеть вас.

ОСВЕЩЕНИЕ ВАЖНОЙ ФУНКЦИИ БЕЗОПАСНОСТИ

Пока люди водят машину, они опасаются вождения в темноте. Это не обязательно означает ночное вождение. Погодные условия могут сделать небо и, следовательно, улицы довольно темными даже днем. Водители в сельской местности, где уличные фонари бывают редко, имеют особую потребность в фарах.

УЛУЧШЕНИЕ ЯРКОЙ ИДЕИ

Раньше автомобили оснащались стандартными газонаполненными фарами. Затем производители автомобилей добились технологических достижений.

• Галогенные фары ярче, долговечнее и лучше выдерживают высокие температуры, чем газонаполненные фары
Светодиодные фары
• излучают еще более яркий свет, чем галогенные лампы, при этом потребляя меньше энергии
Фары HID
• — самые яркие из доступных. Прежде чем вы решите, чем ярче, тем лучше, и переключитесь на HID, имейте в виду, что они считаются слишком яркими для некоторых юрисдикций (в каждом штате есть свои законы, регулирующие фары)

Теперь давайте посмотрим на дальний свет и ближний свет, когда использовать дальний свет и когда придерживаться ближнего света.

ДАЛЬНИЙ СВЕТ VS.

БЛИЖНИЙ СВЕЧ — В РАБОТЕ

Когда вы включаете фары, вы включаете ближний свет. Достаточно легко, верно? В старых автомобилях дальний свет обычно включался с помощью ножного переключателя на полу, слева от педали тормоза/сцепления. На более новых автомобилях управление дальним светом находится на рычаге указателя поворота.

ДАЛЬНИЙ СВЕТ VS. БЛИЖНИЙ ЛУЧ — ДОСТУП И ИНТЕНСИВНОСТЬ

Ближний свет имеет меньшую интенсивность и достигает меньшего расстояния перед автомобилем. Дальний свет отличается высокой интенсивностью и освещает большее расстояние.

КОГДА ИСПОЛЬЗОВАТЬ ДАЛЬНИЙ СВЕТ

• Включайте дальний свет, когда требуется дополнительный свет (например, вы едете по проселочной дороге без уличных фонарей).
• Будьте осторожны при включении дальнего света в тумане, так как интенсивный свет может отражаться обратно к водителю и ухудшать видимость. Вот почему некоторые автомобили оснащены специальными противотуманными фарами.
• Мигание дальним светом, чтобы предупредить других водителей об опасности (например, дерево, упавшее на дорогу).
