Датчик температуры в ВАЗ-2115: как он работает

30 марта 2019 admin Автомобили

Конструкция

Датчик температуры ВАЗ-2115 представляет собой терморезистор с отрицательным температурным коэффициентом. Это значит, что его сопротивление уменьшается по мере прогрева двигателя. Это очень удобно, потому что можно подключить последовательно амперметр, проградуированный соответствующим образом, и получить простейший индикатор температуры без дополнительных преобразований.
Именно такая схема и применяется в пятнадцатой модели. Кроме того, датчик температуры жидкости в ВАЗ-2115 соединен с электронным блоком управления (ЭБУ). Таким образом компьютер получает информацию о тепловом режиме двигателя и вносит коррективы в состав рабочей смеси. Но и это еще не все. В «пятнашке», как и в любом автомобиле с инжекторным двигателем, отсутствует отдельный датчик включения вентилятора. Запускается он по сигналу с ЭБУ в соответствии с данными, поступившими с ДТОЖ.

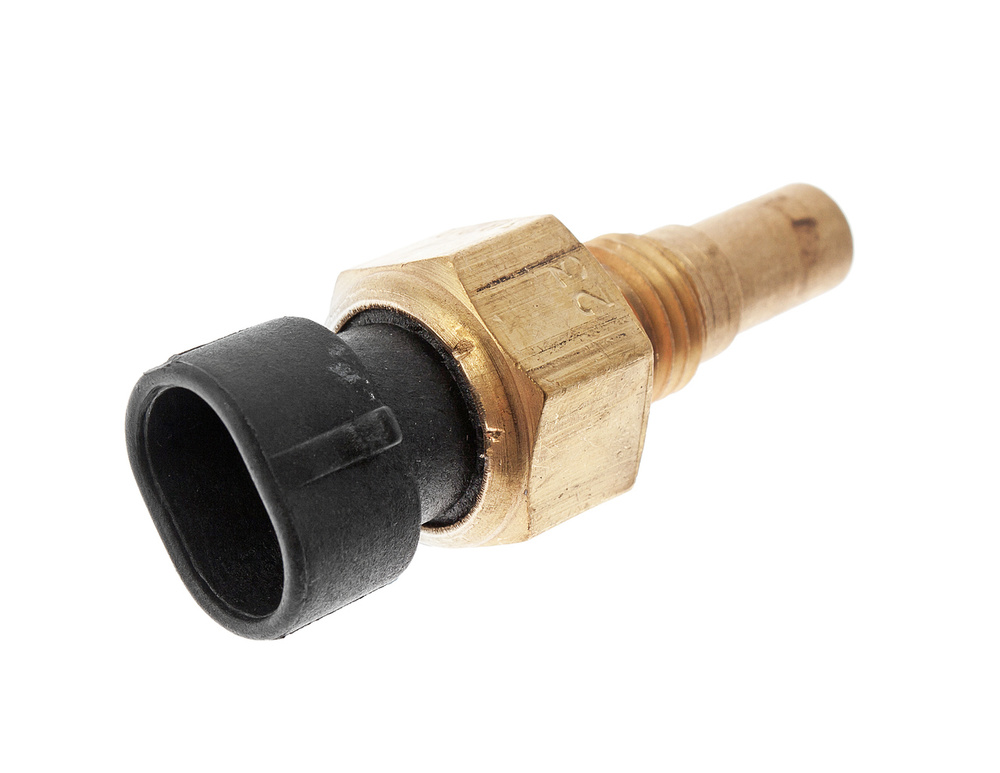

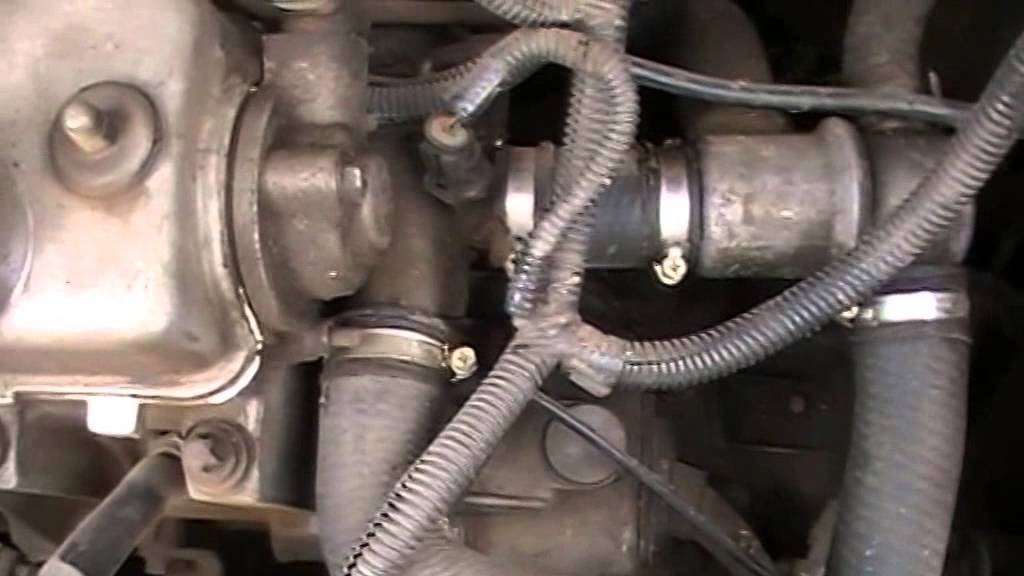

Где расположен ДТ

Наверное, для многих будет откровением, но датчиков температуры в ВАЗ-2115 два. Один из них установлен на термостате и работает в полном взаимодействии с бортовым компьютером. Другой предназначен для работы стрелочного прибора, показывающего температуру. Расположен он в торце ГБЦ, вкручивается в него горизонтально. Датчики похожи принципом действия, но отличаются конструкцией. Тот, что установлен в термостате, имеет два контакта для подключения. У датчика комбинации приборов вторым коннектором является «масса» автомобиля.

Признаки неисправности

Прежде всего следует отметить, что перечисленные ниже повреждения характерны в основном для инжекторного двигателя, где датчики температуры в ВАЗ-2115, кроме цепей индикации, включены еще и в систему управления силовым агрегатом. Итак, определить неисправность контроллера можно по следующим признакам:
Отсутствие показаний на индикаторе температуры или их несоответствие действительности.
Не вовремя включается вентилятор либо не работает вовсе.
Неустойчивая работа на холостом ходу. В числе многих причин может быть и неисправность датчика температуры в ВАЗ-2115.
Затруднен запуск двигателя при низких температурах.
Потеки охлаждающей жидкости из-под корпуса датчика.
По большинству симптомов, кроме самых очевидных, нельзя однозначно диагностировать неисправность контроллера температуры. В любом случае потребуется дополнительная проверка.

Как убедиться в исправности датчика

Прежде всего рассмотрим вариант, когда не работает указатель температуры на комбинации приборов. Напомним, что отвечает за это одноконтактный датчик, вкрученный в ГБЦ. Порядок проверки следующий:
Пригласите помощника. От него не потребуется никакой сноровки, единственная его задача — смотреть на комбинацию приборов.
Открыть капот автомобиля и, соблюдая все требования техники безопасности, убедиться в том, что разъем, который должен быть надет на контакт датчика, находится на месте.
Если все нормально, просим помощника включить зажигание.
Снимаем разъем с контакта и кратковременно замыкаем его на «массу».
Если в это время стрелка прибора дернется вправо, значит, датчик температуры охлаждающей жидкости в ВАЗ-2115 точно неисправен.
Если реакция со стороны стрелочного прибора отсутствует — датчик исправен. В этом случае следует протестировать комбинацию приборов и проверить электропроводку.
Если диагностирована неисправность датчика, то устранить ее можно только заменой на новый, ремонту ДТОЖ не подлежит.

Проверка двухконтактного датчика

Ответственность, возложенная на контроллер, не позволяет его проверить так же легко, как предыдущий. Дело в том, что от него напрямую зависит корректная работа двигателя. С его помощью подбирается оптимальное качество рабочей смеси и включается вентилятор, причем это происходит при определенной, заранее заданной температуре. Изменение его параметров может привести не только к дополнительным тратам, но и стать причиной, пусть косвенной, выхода из строя силового агрегата.
Проверка двухконтактного датчика температуры двигателя ВАЗ-2115 более кропотлива и трудоемка. Производится она в следующей последовательности:

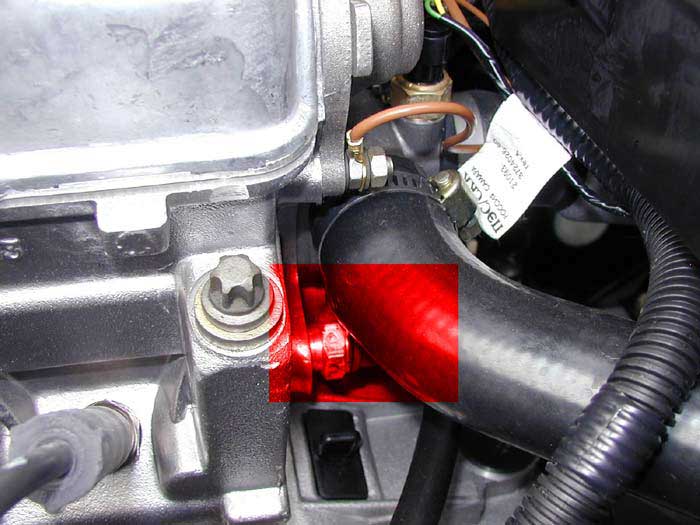

Сначала необходимо отыскать датчик, который находится на патрубке между ГБЦ и термостатом.
Для большего удобства и безопасности необходимо демонтировать воздушный фильтр и снять клеммы с аккумулятора.
Слить в подходящую емкость охлаждающую жидкость.
Отключить от датчика разъем.
Накидным ключом на 19 выкрутить датчик из посадочного места.
Возьмите термометр для жидкости, мультиметр и любой прибор, предназначенный для нагрева воды.
Прикручиваем к контактам датчика провода подходящего диаметра и длины. Другие их концы фиксируем на щупах мультиметра.
С помощью переключателя устанавливаем на приборе предел 20 кОм.
Опускаем датчик в воду, контакты обязательно должны остаться сухими. Подогреваем жидкость и следим за показаниями термометра и мультиметра. Они должны соответствовать приведенным в таблице.
Температура (град. )
20
40
60
80
100
Сопротивление (Ом)
3520
1460
667
332
177
При проведении измерений нужно помнить, что инерционность термометра меньше, чем у датчика температуры, поэтому, дойдя до очередной контрольной точки, лучше на несколько секунд прекратить нагрев и дождаться стабильных показаний мультиметра. Кроме того, значения температуры приведены с большой точностью, но на деле такого не будет, разброс в 20-30 Ом вполне допустим.

Заключение

Несмотря на то что проверка датчика температуры не представляет сложности, проводить ее желательно только в случае явных признаков, указывающих на его неисправность. При любых неполадках двигателя следует сначала исключить более вероятные причины и только в последнюю очередь «подозревать» ДТОЖ.
