Сравниваем автомобили ВАЗ 2114 или ВАЗ 2115

Содержание

1. Первые впечатления
2. Сходство и различия
3. Выбор и покупка
4. Разница во внешности
5. Сравнение технических характеристик

ВАЗ 2114 и 2115 относятся к семейству автомобилей малого класса Samara. Первые Самары, ВАЗ 2108-09-99, были сняты с конвейера спустя 20 лет, и теперь уже несколько иные машины бороздят российские дороги. И даже если сравнивать 2114 или Приора, то последняя, несомненно, выигрывает. Но если раньше автолюбителю приходилось выбирать между 2109 и 21099, то теперь многие забивают целые форумы спорами и суждениями о том, какая из их преемниц лучше: ВАЗ 2114 или ВАЗ 2115.

Первые впечатления

Самару первого поколения проверило само время. В определенные годы она стала отечественным автомобильным хитом, к тому же обладающим спортивными моделями. Сколько их побывало в автоспорте, не перечесть. Знаменитые «восьмерки» когда-то были нашим соотечественникам в новинку. А есть ли доля новизны в ВАЗ 2114? Прежний шарм и полет фантазии исчезли — новая Самара выглядит настолько обыденно, насколько можно себе представить.

15-я и 14-я модели нового семейства во внешности одинаковы чрезвычайно, все отличие лишь в том, что одна из них — хэтчбек, причем пятидверный. Будут ли отличаться ездовые качества и «начинка»? ВАЗ 2115 выглядит более пафосно благодаря сливающемуся с задним бампером багажнику, задним фонарям и, конечно же, спойлеру. Вот только бамперы по своим размерам оказались не столь практичными, как хотелось бы: снизились углы съезда, труднее стало подобраться к буксирным проушинам.

Боковые пороги из легко царапающегося пластика, собирающие массы песка и грязи, напрочь лишены функциональности. Хэтчбек 2115 по внешности еще можно назвать относительно современным, если смотреть спереди. Черты базовой, той самой Самары, видны везде и во всем. По части механики обе машины имеют двигатель объемом в 1,5 литра, получивший распределенный впрыск топлива. Соединяется он со слегка переделанной трансмиссией.

Тормоза — вот наиболее современная деталь «начинки» ВАЗ 2114 и ВАЗ 2115. В салонах хэтчбека и седана расположился модернизированный отопитель, а панель приборов стала не такой остроугольной, как у их прародителей. Руль у новых Самар располагается с не слишком большим вылетом вперед, что придется по душе водителю любого телосложения. Рулевое колесо такое же, как у ВАЗ 2110.

14-я и 15-я Самары обзавелись электрическими стеклоподъемниками, новым бардачком, а сидеть сзади тесно, как и в «девятке»: база по большей части осталась той же, что и много лет назад. Хорошо еще, что заднее сидение можно сложить для перевозки груза. Скорость, на которой поездка на ВАЗ 2114 и ВАЗ 2115 может быть комфортной, ограничена 130 км/ч.

При переключении передач легко ошибиться и вместо первой врубить заднюю, точно так же как на знаменитой «восьмерке». Зато на поворот руля эти машины отзываются гораздо точнее, чем ВАЗ 2110, однако движение на 14-й с высокой скоростью требует максимальной концентрации внимания и усилий. 15-я модель в этом отношении тоже не слишком хороша, но чуть помягче своей соратницы.

По промежуточным итогам обзора можно утверждать, что ВАЗ 2114 является неким средним звеном между хэтчбеком и универсалом, но с маленьким объемом багажника и тесным задним диваном. ВАЗ 2115 от нее по первым ощущениям отличатся более современным внешним видом с претензией на представительность, да еще большим и удобным багажным отсеком.

Сходство и различия

Помните задачки, где надо найти 10 отличий между картинками? Вот также непросто найти различия между этими столь похожими, и, как оказалось, не только внешними чертами, автомобилями. При некотором вложении сил и средств в улучшение подвески, тормозов и шумоизоляции ВАЗ 2114 становится по своим качествам ничуть не хуже Рено Логан или других машин иностранного производства в том же классе. Причем по управляемости они и так не хуже их уже в стандартном исполнении.

Однако искушенный автолюбитель, скорее всего, пройдет мимо этой модели, потому что в ней отсутствует гидроусилитель руля и кондиционер — элементы, которые на российские автомобили стали устанавливать не так уж давно. Самара-2 — это прошлое поколение машин, и этим все сказано. Приора против 2114, несомненно, выигрывает, потому что наследственных конструктивных недостатков в ней меньше. Вышесказанное справедливо и для ВАЗ 2115, но везде есть нюансы.

По мнениям водителей, ездящих на этих автомобилях несколько лет, 14-я модель все-таки выглядит несколько изящнее, к тому же в ней можно перевозить действительно крупногабаритный груз. Также у ВАЗ 2114 задний свес меньше, соответственно, длина машины хоть немного, но короче, что бывает очень практичным, особенно если нужно припарковаться в тесном дворе или между двух машин, а места не слишком много. Однако в движении ко всем минусам машины добавляется вибрация в коробке передач.

Но у 15-й модели преимуществ еще больше: в салоне меньше шума, отопитель быстрее прогревает внутреннее пространство, причем даже при открытой крышке багажника холодный ветер не будет проникать внутрь. Удачно расположенное заднее стекло ВАЗ 2115 менее подвержено загрязнению. Седан имеет поперечину в задней части кузова: на хэтчбеках она отсутствует, из-за чего при езде задняя ось рыскает. Болезни что у седана, что у хэтчбека те же, ходовая часть и двигатель не отличаются.

Но 14-ые избавлены от 2-х недостатков 15-х: падающая крышка багажника и ржавчина под уплотнителем заднего стекла. У хозяев ВАЗ 2114-15 также бывают жалобы на скрипы в салоне. Обычно скрипят передние двери, боковые полки в багажнике. Бывает, что перегорают лампы передней оптики, а на машинах 2004 года выпуска выходят из строя стоп-сигналы. Многих прежних владельцев, пересевших на более современные автомобили, не устраивала динамика и расход горючего (а он может превышать 7 литров в смешанном цикле).

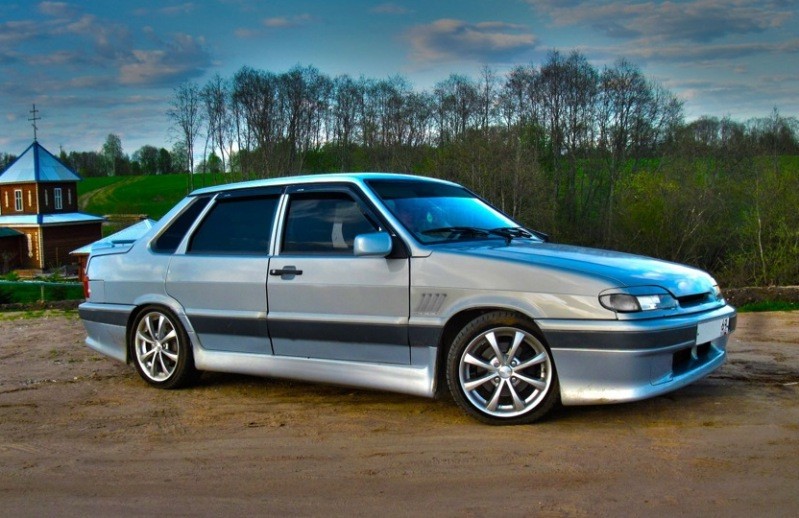

ВАЗ 2114 является, наверное, одной из самых популярных для тюнинга авто, пользуется успехом у российской молодежи. Характеристики нового двигателя, который устанавливается на Самару-2 с 2009 года, достаточно высоки.

Выбор и покупка

Так какую же из них выбрать: 2114 или ВАЗ 2115? 2115 б/у стоит от 120 000 руб — пожалуй, дешевле автомобиля сложно найти. Машина вполне подойдет на каждый день, неприхотлива в ремонте, хоть и проигрывает по безопасности и комфорту бюджетным иномаркам. В разных дорожных ситуациях и происшествиях сходные по параметрам с ВАЗ 2115 иностранные автомобили иногда оказываются надежнее и травмируют своих владельцев меньше, чем отечественные. 15-я модель, по отзывам на автомобильных форумах, больше подходит для дальних поездок, нежели 14-я.

Отмечаются недостатки электрического оборудования этих авто, плохая шумоизоляция (практически неизлечимый недостаток многих машин). Но в целом и 2114, и 2115 являются вполне разумным приобретением за свою цену. Трудно вынести однозначный вердикт о том, какой ВАЗ лучше. При покупке автомобиля, особенно подержанного, есть много подводных камней, и даже иномарка, пусть и добротно выглядящая, может подбросить проблем.

Бывают и нечистоплотные сервисы, которые продают машины уже немного побитые, лишь подкрасив и подправив проблемные места. Так что ориентироваться можно отчасти на советы бывалых автомобилистов и в большей степени на собственные потребности, ощущения и финансовые возможности.

Автомобили ВАЗ 2115 и ВАЗ 2114 — представители легковых моделей малого класса семейства Самара. У этих авто есть много схожего, однако, присутствуют и отличия. Первый и самый заметный аспект, отличающий 15-ю и 14-ю модели — строение кузова. Так, ВАЗ 2115 оборудован четырехдверным кузовом типа седан, а модель 2114 — пятидверный хэтчбек. Конструкция кузова определяет вместительность салона и багажного отделения этих двух автомобилей.

Разница во внешности

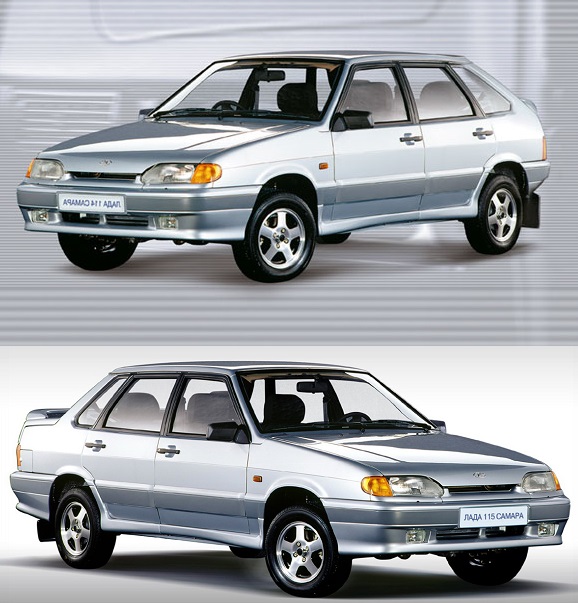

Модель ВАЗ 2115 и ВАЗ 2114 имеют невероятно похожую внешность. Многие автолюбители считают, что ВАЗ 2115 выглядит более современно и стильно благодаря багажнику, сливающемуся с бампером, наличию спойлера и форме задних фонарей. Однако за этой внешностью кроется несовершенство конструкции: бамперы имеют слишком большие размеры, что снизило углы съезда и усложнило доступ к буксировочной проушине.

По сравнению с предшествующими моделями, ВАЗ 2114 и 2115 имеют достаточно современную внешность, особенно если смотреть на автомобили спереди. Дизайн базовых моделей семейства Самара просматривается во многих элементах. Если говорить о вопросе выбора по внешности, однозначного мнения о том, какой из автомобилей лучше, нет.

Сравнение технических характеристик

На модель 2115 и ВАЗ 2114 устанавливались одинаковые 1,5-литровые моторы с распределенным впрыском топлива. Управляются двигатели пятиступенчатой коробкой передач. Максимальная скорость, с которой удобно передвигаться на этих авто, составляет 130 километров на час. При этом стоит помнить, что управлять ВАЗ 2114 на высокой скорости достаточно сложно. ВАЗ 2115 нередко оказывается более комфортным в этом плане.

Обе модели комплектуются новым типом бардачка и электростеклоподъемниками. Автомобили имеют одинаковую колесную базу, составляющую 2460 миллиметров, поэтому вместительность салона у них мало чем отличается. Для увеличения багажника в этих моделях можно сложить спинку заднего дивана. Модель 2114 представляет собой нечто среднее между универсалом и хэтчбеком, имеющим тесный задний диван и небольшой объем багажного отделения. У ВАЗ 2115 багажник немого больше. Салон автомобиля и экстерьер выполнен с заявкой на представительность.

Даже при улучшенной подвеске, тормозной системе и шумоизоляции, обе модели еще далеки от современных иномарок того же класса. Управляемость у 2115 и ВАЗ 2114 вполне неплохая, однако, искушенные покупатели проходят мимо этих моделей, ведь в них отсутствует кондиционер и гидроусилитель руля. Эти автомобили относятся к прошлому поколению отечественных моделей, поэтому многие современные опции в них отсутствуют.

По мнению автолюбителей, модель 2114 выглядит изящнее. Кроме того, этот автомобиль подходит для перевозки крупногабаритных грузов. У данной модели задний свес выполнен более аккуратно. Это, хотя и не намного, но уменьшает длину автомобиля, что упрощает парковку в тесных улочках. Из главных недостатков ВАЗ 2114 стоит выделить наличие вибрации в коробке передач.

В ВАЗ 2115 салон отличается лучшей шумоизоляцией. Отопитель, установленный на этой модели, прогревает салон быстрее, чем на ВАЗ 2114. На пятнашке заднее стекло, благодаря особенностям конструкции и расположения, меньше подвержено загрязнениям. Поломки у этих автомобилей практически всегда одинаковые, ведь они оборудованы однотипными двигателями и элементами ходовой части. Однако в ВАЗ 2114 реже встречаются такие недостатки, как образование ржавчины в районе уплотнителя заднего стекла и падающая крышка багажного отделения. По стоимости автомобили находятся в одной ценовой категории, поэтому выбор между ними нужно осуществлять, исходя из личных предпочтений.

Автомобиль ВАЗ-2115 представляет из себя рестайлинговую модель ВАЗ-21099. От ВАЗ 21099 новая модель Лады Самары отличается новой крышкой багажника, новыми задними фонарями со вставкой между ними, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном. ВАЗ 2115 начали собирать в 1997 году в опытно-промышленном производстве, а с 2001 года он был запущен и на заводской конвейер, а 2004 г. ВАЗ 2115 полностью заменил собой модель ВАЗ-21099.

На автомобиль устанавливаются 1,5 и 1,6 — литровые бензиновые двигатели. Первоначально выпускались модификации с карбюраторным двигателем. Но в 2001 году вышла модификация с двигателем с распределенным впрыском топлива.

ВАЗ-2115 выпускается в 2 вариантах исполнения: ВАЗ 2115 «Люкс» и ВАЗ 2115 «Стандарт» , автомобиль оборудован 2 типами двигателей 1,5 л и 1,6 л.

ВАЗ-2114 «Лада 2114 Самара-2» — пятидверный хэтчбек Волжского автомобильного завода, рестайлинговая версия ВАЗ-21093. Рестайлинговая, то есть с видоизмененным кузовом «девятки» , данная модель принадлежит ко второй очереди автомобилей семейства «Samara-2»

Модель отличается от предшественников оригинальным оформлением передней части кузова с новыми фарами, капотом, облицовкой радиатора, бамперами и панели приборов. ВАЗ 2114 была представлена публике в октябре 2001 году, а серийный выпуск автомобиля начался с ареля 2003 года.

У Lada 2114 (ВАЗ 2114) новая передняя часть кузова с оригинальными передними фарами, измененная форма капота и передних крыльев, новые фонари со вставкой между ними. Бамперы окрашены в цвет кузова, установлен дополнительный стоп-сигнал.

Из «десятого» семейства заимствованы регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности, комбинация приборов. Достоинства ВАЗ Лада 2114 — комфортабельный интерьер салона, более удобная и совершенная панель приборов (европанель) , регулируемая рулевая колонка, руль от «десятого» семейства ВАЗ, а новая конструкция отопителя обеспечивает очень эффективный обогрев салона.

Все цвета ВАЗ 2115 с фото

Отправь себе в социальную сеть, пригодится!

При выборе автомобиля большую роль играет его цвет, и очень не просто выбрать окрас своего будущего друга по непонятному названию. Именно для того, чтобы оценить ВАЗ 2115 в определенном цвете и создана эта страница. Здесь представлены все возможные расцветки, сфотографированные реальными владельцами с разных ракурсов и при различном освещении.

Примерный вид	Наименование	Фото
	Триумф (100) серебристо-красный	Посмотреть фото
	Франкония (105) темно-вишнево-малиновый	Фото нет Этот цвет на: 2114
	Дефиле (150) темно-вишнево-малиновый	Посмотреть фото
	Калифорнийский мак (190) золотисто-красный	Фото нет Этот цвет на: 2114
	Портвейн (192) темно-вишневый металлик	Посмотреть фото

Примерный вид	Наименование	Фото
	Талая вода (206) светло-серый	Фото нет Этот цвет на: 2114
	Жемчуг (230) серебристо-бело-молочный	Фото нет Этот цвет на: 2114
	Невада (239) серебристо-серо-бежевый	Фото нет Этот цвет на: 2114
	Белое облако (240) белый	Фото нет Этот цвет на: 2114
	Бронзовый век (262) бежево-коричневый	Фото нет Этот цвет на: 2114

Примерный вид	Наименование	Фото
	Нефертити (270) серебристый-бежевый	Фото нет Этот цвет на: 2114
	Кристалл (281) светло-серый	Фото нет Этот цвет на: 2114
	Золотой лист (331) золотистый темно-зеленый	Фото нет Этот цвет на: 2114
	Золото инков (347) золотистый темно-зеленый	Фото нет Этот цвет на: 2114
	Сочи (360) серебристо-серо-зеленоватый	Посмотреть фото

Примерный вид	Наименование	Фото
	Цунами (363) темно-зеленый	Фото нет Этот цвет на: 2114
	Амулет (371) серебристо-темно-зеленый	Фото нет Этот цвет на: 2109
	Папирус (387) серебристо-серо-зеленоватый	Фото нет Этот цвет на: 21099
	Робин гуд (391) чёрный с изумрудно-зеленым отливом	Фото нет Этот цвет на: 2114
	Мускари (426) темно синий	Фото нет Этот цвет на: 2114
	Персей (429) тёмно-синий	Фото нет Этот цвет на: 2114
	Капри (453) темно-синий	Фото нет Этот цвет на: 2114
	Аквамарин (460) серебристо-сине-зеленый	Фото нет Этот цвет на: 2110

Примерный вид	Наименование	Фото
	Черный жемчуг (513) серебристо-коричневый	Фото нет Этот цвет на: 2114
	Млечный путь (606) серебристо-серо-графитовый	Посмотреть фото
	Мокрый асфальт (626) серебристый стальной	Фото нет Этот цвет на: 2114
	Кварц (630) серый металлик	Посмотреть фото
	Космос (665) черный	Фото нет Этот цвет на: 2114
	Снежная королева (690) серебристый металлик	Посмотреть фото

Понравилось? Расскажите друзьям!

Перейти к полному каталогу расцветок АвтоВАЗа >>>

Смотрите так же:



ВАЗ-2113, -2114, -2115 руководство эксплуатация, обслуживание, ремонт, тюнинг

ВАЗ-2113, -2114, -2115 руководство эксплуатация, обслуживание, ремонт, тюнинг

ЛАДА / ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 с инжекторным двигателем: ВАЗ-2111 1.

5 л (1499 см³) 77.8 л.с./57.2 кВт; Иллюстрированное руководство, устройство, обслуживание, диагностика, ремонт, электросхемы, контрольные размеры кузова, каталог запчастей, все работы в цветных иллюстрациях. Производственно-практическое издание Лада Самара седан и хэтчбек модели 113/ 114/ 115 выпуска с 1997 года по 2012 год

---

ВАЗ-2113/ ВАЗ-2114/ ВАЗ-2115 Руководство по эксплуатации, техобслуживанию и ремонту здесь
ВАЗ-2113, -114 -115 Эксплуатация, обслуживание, ремонт, практическое пособие
ВАЗ 2115 — Руководство по ремонту и эксплуатации

---





---

---



ЕСЛИ ВЫ ВИДИТЕ ОШИБКУ 406 Not Acceptable и не видите документ, то скорей всего у Вас IP РФ и его надо сменить, на любой другой страны, с помощью VPN ( Scribd и SlideShare блокируют посетителей с Российским IP).

---

---

---

Видео Lada Samara замена главного тормозного цилиндра и бензонасоса ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

---

---

ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (Лада) общая информация

Автомобили ВА3-2113, -2114, -2115 созданы на базе моделей ВА3-2108, -2109, -21099 соответственно. Новая передняя светотехника, форма капота и передних крыльев, передний и задний бамперы и спойлер-антикрыло на крышке багажника (двери задка) улучшили внешний вид и аэродинамику кузовов. Пластмассовые детали внешней отделки защищают панели кузова от повреждений и коррозии. Дополнительный сигнал торможения, встроенный в спойлер, и новая задняя светотехника автомобиля ВА3-2115 повышают безопасность при движении. Измененная форма крышки багажника и задней панели ВА3-2115 позволили уменьшить погрузочную высоту. ВА3-2113 — трехдверный хэтчбек, ВА3-2114 — пятидверный хэтчбек, ВА3-2115 — четырехдверный пятиместный легковой автомобиль с кузовом «Седан».
Кузова автомобилей несущей конструкции, цельнометаллические, сварные. Все автомобили с передним поперечным расположением двигателя, пятиступенчатой коробкой передач и приводам на передние колеса.

Автомобили комплектуются четырехцилиндровыми, рядными. четырехтактными, бензиновыми двигателями рабочим объемом 1,5 л, с системами распределенного впрыска топлива и электронным управлением. На часть автомобилей устанавливается система выпуска с нейтрализатором отработавших газов. Автомобили комплектуются современной эргономичной панелью приборов модели 2114. Комбинация приборов с электронными тахометром и спидометром снабжена жидкокристаллическими дисплеями одометра, термометра и часов.

Система питания
Схема подачи топлива двигателя с системой впрыска топлива:

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел ; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак — стальной, состоит из двух сваренных между собой штампованных частей. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметичная. Бензонасос — электрический, погружной, роторный, установлен в топливном баке. Развиваемое давление — не менее 3,2 бар (320 кПа).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому разъему насоса под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее — через стальные топливопроводы и резиновые шланги — к топливной рампе. Фильтр тонкой очистки топлива — неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсунками закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280-320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками. Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт.
Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана; регулировке не подлежит. Регулятор давления — неразборный, при выходе из строя его заменяют.
Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки следует заменить форсунку. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.
В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке. Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий — с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, та к что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц.
Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка. В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Трубка, сообщающая бак с атмосферой, выведена в полость заднего правого крыла. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент — бумажный. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу.
Дроссельный узел закреплен на ресивере. Нажимая педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси, — ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода — клапан, управляемый контроллером. Изменяя количество подаваемого воздуха, контроллер поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода — неразборный, при выходе из строя его заменяют.

Книга из серии полноцветных иллюстрированных руководств по ремонту автомобилей своими силами. В руководстве приведены особенности конструкции узлов и систем автомобилей ВАЗ-2113, -2114, -2115 c двигателем -2111, оснащенным системой распределенного впрыска топлива. Подробно описаны основные неисправности, их причины и способы устранения. На цветных фотографиях, снабженных комментариями, детально изображены все операции по обслуживанию и ремонту. Изложены рекомендации по тюнингу автомобиля. В Приложениях приведены инструменты, смазочные материалы и эксплуатационные жидкости, лампы, манжетные уплотнения, подшипники, моменты затяжки резьбовых соединений, а также схемы электрооборудования. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.

---

Основные технические характеристики (General technical specifications) ВАЗ-2113 с мотором ВАЗ-2111 1. 5 литра № Спецификация / Specs Данные Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight 1 Длина / Length 4122 2 Ширина (без/с зеркалами) / Width 1650/1970 3 Высота (загружен/пустой) / Height 1402 4 Колёсная база / Wheelbase 2460 5 Дорожный просвет (клиренс) / Ground clearance 165/135 — до нейтрализатора 6 Снаряжённая масса / Total (curb) weight 945 Полная масса / Gross (max. ) weight 1370 Двигатель / Engine 7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, ВАЗ-2111 8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала 9 Диаметр цилиндра / Bore 82.0 мм 10 Ход поршня / Stroke 71.0 мм 11 Объём / Engine displacement 1499 см³ 12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива с электронным блоком управления Bosch, Январь или GM Атмосферный 13 Степень сжатия / Compression ratio 9. 8:1 14 Максимальная мощность / Max. output power kW (HP) at rpm 57.2 кВт (77.8 л.с.) при 5400 об/мин 15 Максимальный крутящий момент / Max. torque N·m at rpm 115.7 Нм при 2800-3000 об/мин Трансмиссия / Transmission 16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа 17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

• Название: ВАЗ-2113 -2114 -2115 эксплуатация, обслуживание, ремонт, тюнинг
• Бензиновые двигатели: ВАЗ-2111 1. 5 л (1499 см³) 77.8 л.с./57.2 кВт
• Выпуск с 1997 года
• Серия: «Своими силами»
• Год издания: 2012
• Автор: Коллектив авторов
• Издательство: «Ассоциация независимых издателей»
• Формат: PDF
• Страниц в книге: 231
• Размер: 64.38 МБ
• Язык: Русский
• Количество электросхем: 4

• Ссылка для скачивания: Файлообменник

• Купить Книгу в мягком переплёте с доставкой

• Купить Книгу в электронном виде
