Верхняя головка шатуна: Ремонт верхней нижней головки шатуна автомобиля.

Ремонт верхней нижней головки шатуна автомобиля.

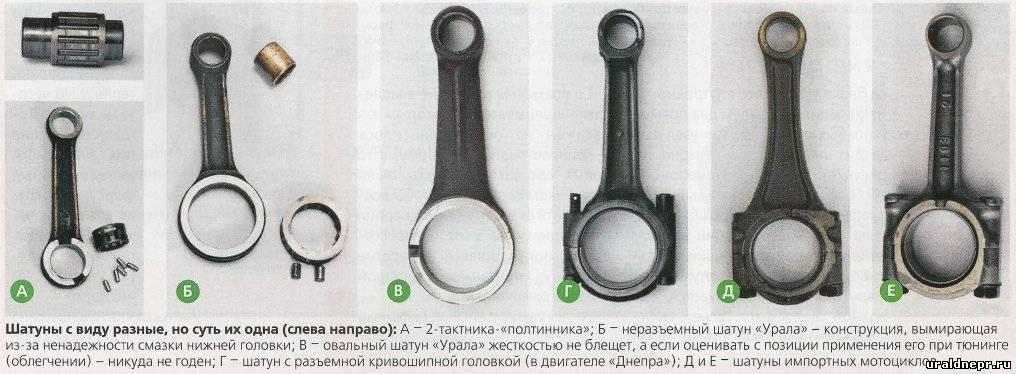

Ремонт шатунов двигателя бывает двух видов:

• ремонт верхней головки шатуна;
• ремонт нижней головки шатуна.

РЕМОНТ ВЕРХНЕЙ ГОЛОВКИ ШАТУНА

Ремонт верхней головки шатуна производится на поршнях с «плавающей» посадкой поршневого пальца в шатуне. Поршни имеют втулку для работы в паре с поршневым пальцем. В процессе работы двигателя втулка разбивается, и в соединении образуется увеличенный зазор.

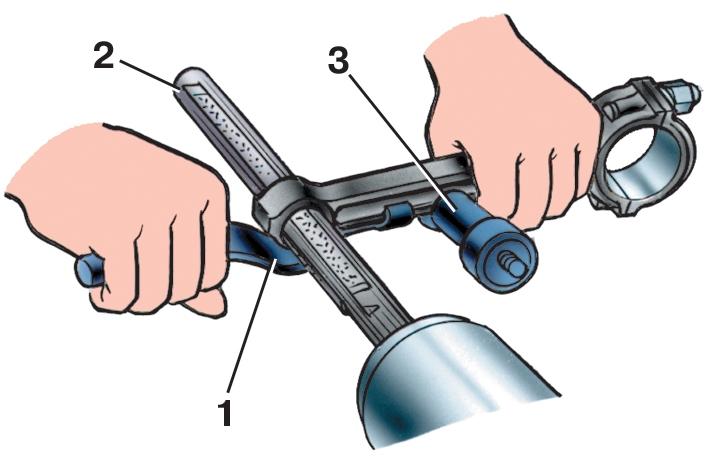

Мы производим замену втулок верхней головки шатуна с последующей обработкой под поршневой палец.

Расточка и хонинговка отверстия происходит на специализированном станке, который позволяет базировать шатун относительно нижней головки, и обрабатывать  втулку верхней головки шатуна соосно с отверстием нижней головки, что является залогом «правильной» работы двигателя.

В нашей практике были случаи, когда к нам обращались клиенты, у которых наблюдался повышенный расход масла после капитального ремонта мотора.

После повторной разборки двигателя и подетальной  дефектовки мы выяснили, что втулка под поршневой палец разворачивалась ручной разверткой.

Геометрия отверстия и зазор в соединении палец-втулка были в допуске, а ось отверстия «завалена».

В результате этого, поршни в цилиндре были установлены с небольшим наклоном в одну сторону. Что привело к неправильному прилеганию поршневых колец и, как следствие, к повышенному расходу масла.

Проблема ушла после повторной замены втулок в заводских условиях.

Хотим обратить ваше внимание на то, что верхняя головка шатунов с горячей посадкой поршневого пальца не ремонтируется. При изменении геометрии, такие шатуны подлежат замене.





РЕМОНТ НИЖНЕЙ ГЛОВКИ ШАТУНА

Ремонт нижней головки шатуна производится для восстановления геометрии посадочного места под шатунный вкладыш. Необходимость этого ремонта возникает не только на моторах, где «стучал» коленвал, но и в процессе штатного ремонта двигателя.



В результате механических и термических нагрузок на шатун, его нижняя головка может деформироваться. Поэтому, при каждой разборке мотора, геометрию головки необходимо контролировать.

Технология ремонта проста. На плоскошлифовальном станке «занижается» нижняя крышка шатуна, после чего он собирается с моментом, установленным производителем индивидуально для каждого типа двигателей.

Далее, собранный шатун растачивается в номинальный размер, как это делается на заводе — производителе мотора. Для того чтобы компрессионное расстояние осталось неизменным, резец базируется по постели (?) самого шатуна, а основной съем металла происходит с «заниженной» крышки.

После ремонта нужно проконтролировать посадку нового вкладыша в «постель» и, при необходимости, надфилем углубить посадочное место под замок вкладыша.

Не все шатуны подлежат ремонту.  «Разрывные» или «колотые» шатуны, у которых крышка с шатуном не имеют ровных привалочных плоскостей, при изменении геометрии, необходимо заменить.

ДЕФЕКТОВКА ШАТУНА БЕСПЛАТНО

Если возникла потребность в дефектовке шатунов, но нет собственной инструментальной базы, это можно сделать, совершенно бесплатно, в условиях нашего приемного пункта «Механика» — Обнинск.

Мы производим следующие виды работ по  ремонту и дефектовке шатунов:

• Проверка геометрии нижней головки шатуна.
• Ремонт нижней головки шатуна с плоским разъемом с соблюдением параллельности осей.
• Ремонт нижней головки шатуна с зубчатым разъемом с соблюдением параллельности осей.
• Ремонт верхней головки шатуна с соблюдением параллельности осей.
• Перепрессовка поршней (горячая посадка).
• Проверка геометрии шатуна на наличие деформаций.

Обращайтесь к нам в «Механика»-Обнинск, и мы профессионально, и в короткие сроки произведем ремонт верхней и нижней головки шатуна, а также – дефектовку шатуна.

Верхняя головка — шатун — Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

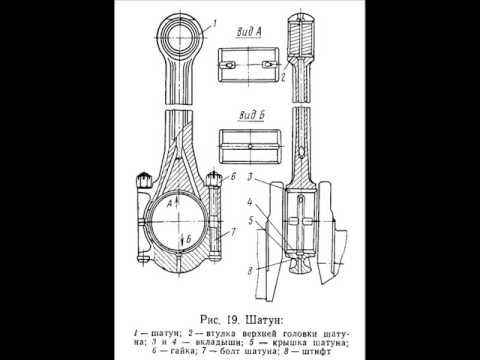

Верхняя головка шатуна 3 при помощи пальца соединена с поршнем. Палец своей средней частью опирается на головную втулку, запрессованную в верхнюю головку шатуна, а концами — на бобышки в поршне.  [16]

Сальниковое уплотнение штока поршня двойного действия.  [17]

Верхняя головка шатуна 14 шарнирно соединена с крейцкопфом при помощи пальца.  [18]

Верхняя головка шатуна — закрытая, с бронзовой втулкой. Нижняя головка шатуна разрезная.  [19]

Верхняя головка шатунов цельная; в головку запрессована одна или две бронзовые втулки. В двигателе ЯАЗ-204 в верхнюю головку шатуна запрессованы две втулки, зазор между которыми образует канал для прохода масла к распылителю, имеющемуся на верхней головке и служащему для разбрызгивания масла на внутреннюю поверхность поршня в целях охлаждения.  [20]

Верхняя головка шатуна монтируется в крейцкопф на игольчатых или конических подшипниках. Рабочая поверхность крейцкопфа заливается баббитом.  [21]

Конструкция шатуна для компрессоров специального назначения.  [22]

Верхняя головка шатунов

в большинстве случаев выполняется неразъемной и служит для соединения шатуна с поршнем или крейцкопфом. Для снижения механического трения в условиях высоких радиальных нагрузок в верхнюю головку шатуна запрессовывается бронзовая втулка. На рабочей поверхности втулки выполняют продольные или винтовые канавки, обеспечивающие распределение смазочного масла по всей поверхности поршневого пальца. Если сила, воспринимаемая шатуном, не изменяет своего направления за цикл, то доступ масла к нагруженной стороне шатунных подшипников затруднен, что приводит к увеличению износа трущихся элементов. Во избежание этого в верхней головке шатуна в ряде случаев применяют игольчатые подшипники. В конструкциях У-образных и вертикальных компрессоров применяют шатуны, у которых верхняя головка выполнена в виде вилки. Вильчатый шатун более сложен в изготовлении, но в сочетании с соответствующим ему крейцкопфом открытого типа позволяет приблизить шток к пальцу крейцкопфа и уменьшить осевые размеры компрессора. К недостаткам вильчатых шатунов следует отнести повышенную массу верхней головки и возможность деформации, что приводит к нарушению работы подшипникового узла в верхней головке шатуна. В нижней головке в этом случае предусматривают дополнительный разъем, позволяющий регулировать мертвое пространство в смежных ступенях за счет изменения толщины специальной регулировочной пластины, установленной между стержнем шатуна и нижней головкой. Центровка разъемной головки со стержнем шатуна осуществляется с помощью центрирующих выступа и выточки.  [23]

Втулки верхней головки шатунов при капитальном ремонте заменяют новыми. Новую втулку запрессовывают под прессом так, чтобы стык ее был расположен под углом 90 к оси симметрии шатуна против часовой стрелки.  [24]

Основные дефекты шатуна двигателя ЗИЛ-130.  [25]

Втулки верхней головки шатунов при КР заменяют новыми. Новую втулку запрессовывают под прессом так, чтобы стык ее был расположен под углом 90 к оси симметрии шатуна против часовой стрелки. Технология устранения этого дефекта у КамАЗ несколько иная: охлаждают втулку в жидком азоте, затем устанавливают ее в шатун так, чтобы после обработки торцы ее совпадали со скошенными торцами верхней головки ( запрессовка втулки в верхнюю головку шатуна не допускается), затем обрабатывают прошивкой до размера 0 44 5 и растачивают отверстие до размера по рабочему чертежу 0 45 0 o oi7 мм.  [26]

Конструкция верхней головки шатуна зависит от способа крепления поршневого пальца. При закреплении пальца в шатуне верхние головки имеют косой или прямой разрез, стягиваемый болтом. При плавающем пальце верхняя головка имеет запрессованную в нее бронзовую втулку с толщиной стенок 0 5 — 2 5 мм.  [27]

Палец верхней головки шатуна шарнирно соединен с траверсой. Башмак болтами прикреплен к нижней головке шатуна. Палец кривошипа конусной поверхностью вставляется в отверстие кривошипа и через разрезную втулку затягивается гайками.  [28]

Втулку верхней головки шатуна заменяют новой и растачивают ее, используя в качестве базы отверстие в нижней головке.  [29]

Втулка верхней головки шатуна бронзовая, палец поршня плавающий, пустотелый.  [30]
