Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66: технические характеристики, устройство

Стальной объемный кузов, поставленный на шасси легендарного армейского грузовика ГАЗ-66, позволил получить живучий и универсальный автосамосвал под названием ГАЗ-САЗ-3511. Именно эти автомобили, выпускаемые в конце прошлого века, стали предшественниками многих современных самосвалов.

Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66

Всего пару лет (с 1992 по 1994 годы) делали этот полноприводный автосамосвал с разгрузкой на три стороны. За столь недолгое время увидело свет более 17 тысяч машин, которые до сих пор нередко встречаются на сельских и городских дорогах. Разработка (которой руководил конструктор Корнилов) и сборка изделия осуществлялись на Саранском самосвальном заводе.

Шасси ГАЗ-66-31 стало базовым для данного агрегата. Оно являлось одной из модификаций ГАЗ-66 – бескапотного грузовика, ставшего символом советской эпохи. Ни одна воинская часть не обходилась без этих «вездеходов» — крепких, неприхотливых и удивительно выносливых.

Грузовик этот получил восьмицилиндровый мотор с V-образным размещением цилиндров. А то, что кабина поднялась над мотором, позволило сделать агрегат максимально компактным, а также увеличить площадь цельнометаллического кузова. Еще одна полезная особенность – полный привод. И управление рулем водителю облегчили, сделав усилитель на гидравлике.

Назначение

Этот самосвал ГАЗ-66 может перевозить всевозможные сельскохозяйственные и строительные грузы по дорогам, имеющим любое покрытие. Благодаря универсальности и высокой проходимости он способен легко двигаться даже по бездорожью. Рессоры, дающие плавность хода, позволяют транспортировать и хрупкий груз.

В своё время эти самосвалы имелись в автопарке практически каждого сельхозпредприятия. В принципе, они и создавались именно для сельскохозяйственных нужд, исправно перевозя зерно, сено, удобрения и прочие необходимые в колхозах вещи.

Плюсы и минусы

Преимущества самосвала на базе ГАЗ-66:

• Долговечный мотор – его ресурс примерно 150 тысяч километров до первого капремонта.
• Достаточно высокая проходимость, даже при отсутствии приличного дорожного покрытия.
• Компактность и хорошо сбалансированный центр тяжести – на обе оси нагрузка примерно одинакова.

Недостатки:

• Кабина не может похвастаться ни просторностью, ни комфортностью.
• Мотор самосвала не очень пригоден для ремонта.
• Изогнутый рычаг переключения передач размещен справа и сзади от водительского места, что вызывает определенное неудобство при его использовании. Такая конструкция обусловлена откидывающейся кабиной.
• Так как на заднем мосту стоят одинарные рессоры, а дифференциал снабжен блокировкой, то перегрузка может оказаться губительной для машины.
• Унификация с деталями остальных машин семейства ГАЗ невысокая.
• Не очень большая грузоподъемность.

Фото самосвала на базе ГАЗ-66

Устройство

Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66. Но есть и отличия:

Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.

У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.

Кузов

Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.

Двигатель

На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом). Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.

Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.

Трансмиссия

Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.

Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.

Габаритные размеры самосвала ГАЗ-66

Ходовая часть

Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой).

Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.

Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.

Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.

Рулевое управление

Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине. Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.

Кабина

Кабина, находящаяся над мотором, целиком сделана из металла, рассчитана на два места. В ней предусмотрена система отопления, а также имеется омыватель стекол. В комплекте к автомобилю идет брезентовая койка-гамак, которую можно повесить в кабине с помощью четырех крючков.

Технические характеристики

Технические характеристики самосвала ГАЗ-САЗ-3511 на базе автомобиля ГАЗ-66:

Характеристики	Ед. измерения	Показатели
Тип двигателя	ЗМЗ-66-06
Скорость передвижения (максимум)	90	км/час
Грузоподъемность (без добавочных бортов)	3,1	т
Грузоподъемность (с добавочными бортами)	2,9	т
Мощность двигателя	88,3	кВт
Частота вращения (номинальная)	3200	об/мин
Крутящий момент (максимум)	284,4	Нм
Число цилиндров двигателя	8	шт.
Объем цилиндра	9,2	см
Ход поршня	8	см
Рабочий объем	4,25	л
Объем бака для горючего	210	л
Потребление горючего на 100 км	от 20 до 24	л
Колесная формула	4х4
Радиус поворота (максимум)	9,5	м
Ширина передней колеи	1,8	м
Ширина задней колеи	1,75	м
Колесная база	3,3	м
Просвет	0,315	м
Вес (полный)	7,25	т
Вес (снаряженный)	4,2	т
Ширина (по задним шинам)	2,46	м
Высота по кабине	2,49	м
Длина (полная)	6,235	м
Тип кузова	с тремя прямыми откидными бортами
Объем кузова (без добавочных бортов)	5	м3
Объем кузова (с добавочными бортами)	10	м3
Площадь основания кузова	8	м2
Высота кузова	0,62	м
Высота кузова с добавочными бортами	1,25	м
Длина кузова внутри	3,52	м
Ширина кузова внутри	2,28	м
Угол опрокидывания кузова назад	50	°
Угол опрокидывания кузова вбок	45	°

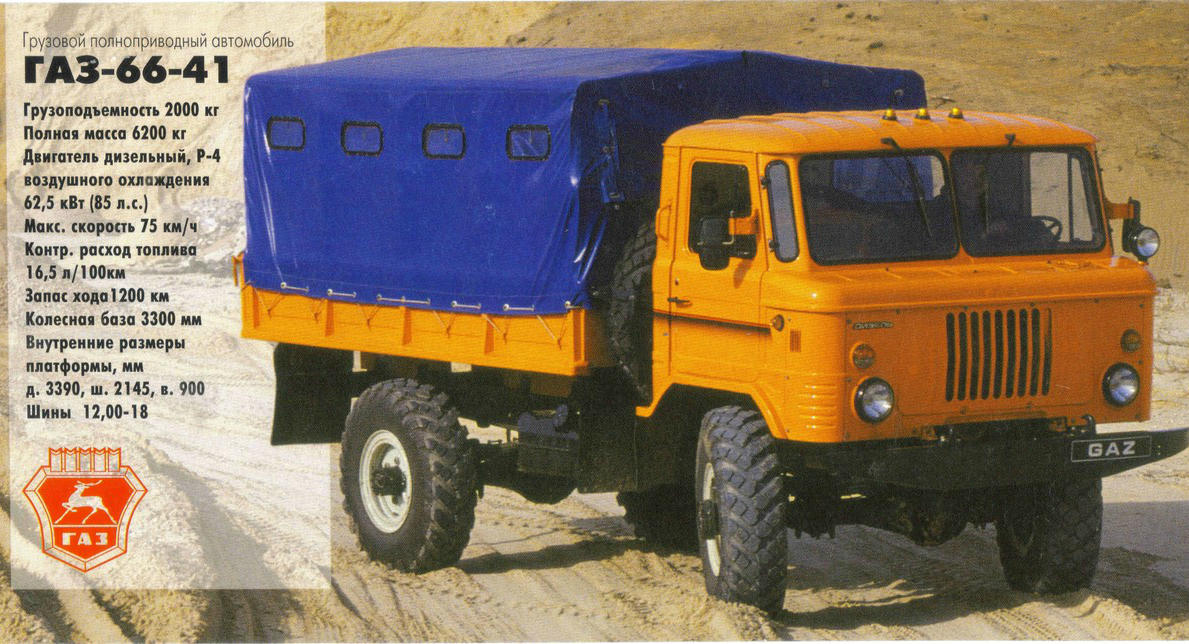

Легенды советского автопрома: ГАЗ-66 «шишига»

Как сказал классик (по одной из версий, Николай Васильевич Гоголь), у России две беды — дураки и дороги. Для легендарных российских дорог было создано немало автомобилей, которые получили широкое распространение в местах, где сложно проехать без усилий. Один из таких автомобилей — ГАЗ-66.

Читайте также:

• Легенды отечественного автопрома: ГАЗ-21 «Волга»

Грузовик, получивший в народе множество прозвищ, самое распространенное из которых «шишига», до сих пор служит народному хозяйству и частнику, а также (стоящий внимания факт) в рядах Российской армии. Конструкция компактного автомобиля получилась не просто удачной, но и довольно простой в использовании и обслуживании. А если еще добавить, что все это железо на колесах достаточно дешево содержать, то и вовсе можно медаль вешать на шею автору этого чуда. Кто же он, Гудвин, подаривший мозги российскому (советскому) автопрому, выпустив в свет 66-й?

«Шишига» — народное название модели ГАЗ-66, которое появилось из созвучия с цифрой 66. Но есть и иное значение этого слова. Оказывается, «шишига» в русских сказаниях — это еще и нечистая сила, которая обитает на болоте или в лесу (типа кикиморы). Также может селиться в бане или за печкой.

«Отец» ГАЗ-66

Автор проекта двухосного грузовика — Александр Дмитриевич Просвирнин. Специалистов такого уровня на фронт посылали редко, так что войну он прошел на Горьковском автозаводе в качестве инженера-конструктора. За свои заслуги был удостоен медали «За доблестный труд в Великой Отечественной войне» и Сталинской премии за выдающиеся достижения в области науки и техники, военных знаний, литературы и искусства (за грузовик ГАЗ-51).

Наград у Александра Дмитриевича за жизнь было немало, а судя по количеству его творений, могло быть и больше. Из-под карандаша Просвирнина и его конструкторской команды вышли ГАЗ-52 и ГАЗ-53, ГАЗ-24 «Волга», ГАЗ-13, ГАЗ-14 «Чайка» и даже сравнительно недавняя 31-я «Волга» (ГАЗ-3105). С чертежного стола главного конструктора ГАЗа (с 1958 года) сошел также ГАЗ-66 и еще с десяток машин.

Первые экземпляры ГАЗ-66 поступили с завода на испытания в 1957 году. Автомобиль такого класса был очень нужен как в армии, так и в народном хозяйстве. Александр Дмитриевич это хорошо знал, спешил подготовить и выпустить новинку с конвейера, но для этого многого не хватало. Первой и самой ощутимой преградой стало отсутствие подходящего силового агрегата. Готовые рама, кабина и ходовая часть ждали своего «сердца» долгих семь лет. И вот в 1964 году машина получила мотор и выехала с завода.

Чтобы проект не «заглушили», пришлось в течение этих семи лет выпускать в небольших количествах 1,2-тонный ГАЗ-62, но это была, скорее, вынужденная мера. Странный «полукровка», ГАЗ-62 так и не получил дальнейшего распространения, уйдя в небытие уже в 1962 году.

Пламенный мотор

В качестве силового агрегата 66-й получил под кабину (именно там расположен мотор) бензиновый двигатель ЗМЗ-66 (ЗМЗ-513).

Мощность его составляет 125 лошадиных сил при максимальном крутящем моменте в 285 Нм. Причем достигается этот самый момент на 4,3-литровом 16-клапанном моторе V8 уже на 2 тыс. оборотов в минуту. То есть на бездорожье машина оказалась очень тяговита, да еще и небольшой массы — менее 3,5 тонны (3470 кг).

Кстати, моторы ЗМЗ-513 до сих пор устанавливают под капот некоторые владельцы УАЗов. После незначительных доработок подкапотного пространства V-образная «восьмерка» становится идеально. Вместо карбюратора ставят инжектор.

Прочие технические характеристики

Высокие внедорожные качества «шишиги» также достигались идеальной развесовкой осей в соотношении 50/50 (как на автомобилях BMW), высоким дорожным просветом и регулируемым давлением в шинах при помощи компрессора. Более того, в конструкции как переднего, так и заднего моста использовались дифференциалы кулачкового типа, что позволяло машине буквально карабкаться по скальному и бугристому ландшафту.

Да и управлять грузовиком было достаточно просто благодаря гидравлическому усилителю руля.

В качестве трансмиссии здесь использовалась 4-ступенчатая «механика» и 2‑ступенчатая раздаточная коробка. Привод мог быть как полным, так и задним (с отключением переднего моста).

Такие характеристики пришлись по душе армейскому руководству СССР. В принципе, никто особо и не скрывал, что машина делалась именно под армейские нужды, как и большинство грузового транспорта в те годы. Буквально сразу же ГАЗ-66 встал на вооружение Советской армии и обеспечил Горьковскому автозаводу невероятно крупный госзаказ на годы вперед.

В целом, если оценивать ходовые и эксплуатационные характеристики ГАЗ-66, можно смело назвать его произведением технического искусства. Так, поговаривают, его на заводе и называли. Не скрывал своей радости и глубокого удовлетворения результатом и Просвирнин. Немного огорчала конструктора лишь задержка с выпуском. Автомобиль мог встать на конвейер гораздо раньше.

Технические характеристики ГАЗ-66:
Двигатель — ЗМЗ-66, бензиновый V8, объем 4,25 литра.
Трансмиссия — 4-ступенчатая механическая.
Привод — полный/задний.
Масса — 3470 кг.
Грузоподъемность — 2000 кг.
Габариты (д/ш/в) — 5655/2342/2440 мм.
Дорожный просвет — 315 мм.
Колесная база — 3300 мм.
Глубина брода — 0,8–1,0 метр.
Расход топлива — порядка 20 л/100 км (ровная поверхность).
Емкость баков — 210 литров.
Топливо — бензины А-72, А-76, АИ-80.

Несмотря на такие выдающиеся характеристики, было в конструкции ГАЗ-66 и несколько недочетов, которые конструкторы назвали вынужденными. Речь о комфорте и безопасности конструкции. Если с комфортом (точнее, с его отсутствием) в армии, например, наши солдаты мириться привыкли, то безопасность — другое дело.

Руль здесь установлен забавно, почти параллельно земле. Как будто пиццу в руках вертишь. Машина для загородных поездок. На улицах Лос-Анджелеса тесновато

Пол Хьюстон, американский автоблогер

Небезопасен

До 80-х годов прошлого века машина использовалась практически без нареканий, но война в Афганистане расставила свои ударения в отзывах о ГАЗ-66. Если всмотреться внимательно в хронику афганского конфликта, то «шишиги» попадаются там крайне редко. А к завершению войны их в расположении нашего афганского контингента и вовсе практически не было.

Дело в том, что при подрыве грузовика на мине или фугасе гибло много людей. Из‑за компактности машины сила взрыва приходилась практически на весь корпус ГАЗ-66, что сводило шансы находящихся внутри людей на выживание практически к минимуму. А о жизни водителя и пассажира в кабине (коим, как правило, являлся офицер автомобильных войск) речи и быть не могло, в 90% случаев все заканчивалось трагически.

Поэтому «шишиги» из Афгана поспешили вывести, заменив их на более крепкие и тяжелые «Уралы» (4320) и грузовики ЗиЛ-130 и ЗиЛ-131. Эти машины принимали удар от мин на переднюю часть, то есть — на моторный отсек, который при грамотном бронировании сохранял жизни не только личному составу в кузове, но и людям в кабине. По сути, основной армейской машиной там стал именно «Урал».

В то же время ГАЗ-66 полюбила десантура. Машина из-за своей легкости и практически идеальной развесовки была незаменима при выброске войск с воздуха. Приземлялась «шишига» идеально — на четыре колеса, без сильных ударов по осям, что позволяло практически мгновенно использовать ее в бою, без подготовки.

Конец эпохи

Заводская (конвейерная) история знаменитой «шишиги» закончилась, как и началась, в июле. Июль 1964 года стал месяцем рождения автомобиля, а июль 1999 года — месяцем ухода: 1 июля 1999 года с конвейера Горьковского предприятия сошел последний экземпляр этой машины. Поговаривают, что в украинском Кременчуге грузовик выпускали и до более позднего времени, но официального подтверждения этому нет.

Тем не менее преданный ГАЗ-66 будет еще очень и очень долго служить на благо своих владельцев. Как отзываются многие пользователи этого нестареющего советского гаджета, машина вечная.

---
