История развития типов крепления щеток стеклоочистителя

Мало кто из автолюбителей знает, что существует около десятка различных креплений для дворников. До конца 90-х всё было предельно просто — единственным возможным креплением был «крючок» (hook), который нехитрым способом прочно крепил щетку на опору.

Примерно с 2000 года немецкие автопроизводители (BMW, Audi, Mercedes-Benz) начали выпускать автомобили со своими собственными, уникальными креплениями. Моду быстро подхватили восточные производители, и к настоящему моменту в мире существует 10 и более разных креплений.

Основная причина новых возникновения новых креплений связана с растущей популярностью бескаркасных дворников. Такие стеклоочистители очень низкие по высоте, а адаптер крепления со стандартным крючком очень сильно выпирает, мешая обзору.

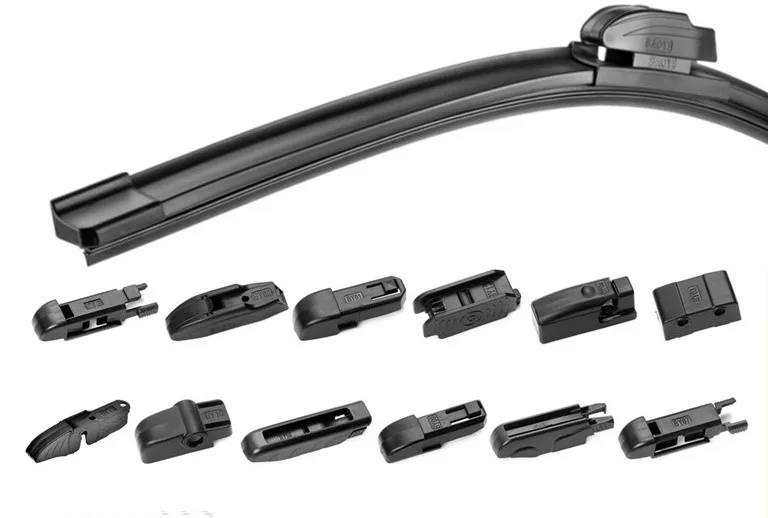

Производители щеток стеклоочистителей не стояли в стороне и начали разрабатывать дворники с соответствующими креплениями. Некоторые модели автомобилей имеют настолько уникальное крепление, что для них специально разрабатывается отдельный комплект дворников! Яркий пример — Пежо 607, у которого дворник крепится на болтах.

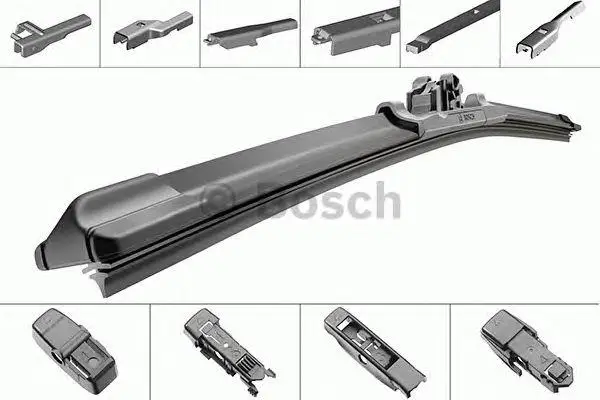

Некоторые производители, такие как Bosch или Trico, разрабатывают дворники с универсальными адаптерами, которые подходят для нескольких типов креплений. Такие адаптеры не слишком прочны и могут быстро прийти в негодность, но с ними проще подобрать щетки стеклоочистителя для своего автомобиля.

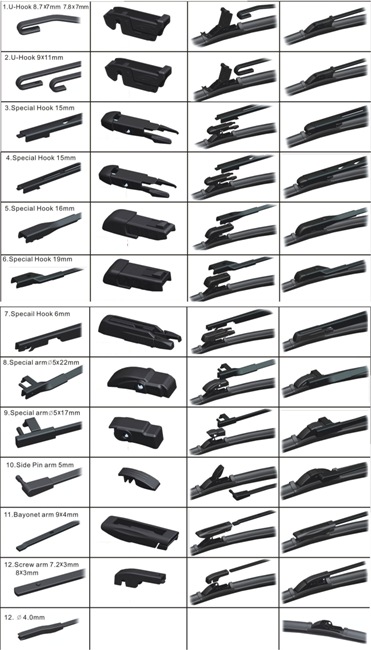

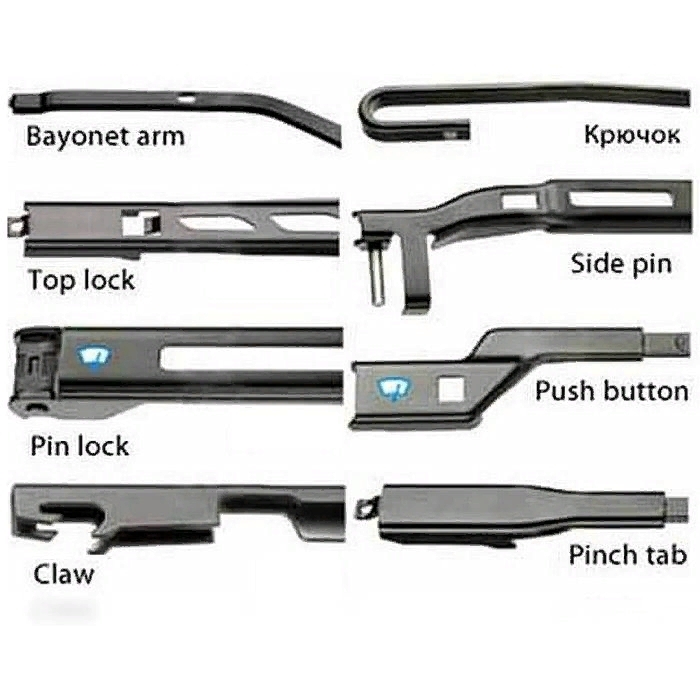

Как выглядят самые популярные крепления:



Крючок «hook» — крепление стеклоочистителей

Крючок, также известен как Hook, J-Hook, обозначается U или J. Литера «U» в названии дворника указывает на крепление. Это самый популярный и простой тип крепления. Существует столько же, сколько существуют сами дворники.

Возможные размеры крепления «крючок»

Иногда подобрать щетки с этим креплением очень непросто — сам крючок может различаться по длине и ширине. Например, на автомобилях Nissan Juke у водительского дворника крючок на 1 сантиметр длиннее пассажирского. Основные размеры крючка — 9×4 и 9×3. Маленький крючок 8×3 устанавливается на пассажирскую сторону. Крючок 12×4, как правило, предназначен для крупных дворников длиной 700 мм и больше.

Как снять дворники с типом крепления «hook»

Как поставить дворники с «крючком»



Кнопка «Push Button»— тип крепления стеклоочистителей

Второе по популярности крепление. Также известна под название «кнопка». Установка достаточно простая — вы вставляете дворник в пазы крепления и небольшая кнопка намертво его крепит. Такие крепления очень часто можно найти на автомобилях Volvo, Ford, Peugeot и Citroen.

Внимание! Существует несколько типов крепления «кнопка» с разной шириной защелки. Старайтесь их не путать.

Демонтаж дворников с креплением «кнопка»

Как установить дворники с «кнопкой»



«Narrow Push Button» — узкий вариант крепления «кнопка»



Слегка зауженная кнопка. Известно как «Narrow Push Button» и «Узкая Кнопка». Это крепление невероятно распространено на автомобилях Audi и Volkswagen. В отличие от Push Button, чья ширина равна 19 мм, у узкой кнопки ширина составляет 16 мм.

Сравнение креплений «кнопка»



Боковой штырь — крепление для дворников «Side Pin»

Также известно как «боковой штырь» или просто штырь. Также иногда именуется side lock и pin in arm. Металлический штифт вставляется в специальный паз и крепится небольшим выступом — чрезвычайно простая, но прочная конструкция. Популярные автомобили: BMW, новые модели Mercedes-Benz и Volkswagen.

Снятие стеклоочистителя с типом крепления «side pin»

Установка дворников с «боковым штырем»



Крепление «Claw» для автомобильных дворников



Очень редкое крепление, которое можно встретить на автомобилях Audi A6 и Seat Altea. Встречаются следующие названия:

claw, клешня, лапа, замок.

Как снять стеклоочиситители с креплением «claw»

Монтаж дворников с типом крепления «клешня»



Крепление «Штыковой замок» «bayonet» для стеклоочистителей французских автомобилей.



Также называется «штыковой замок» или просто «штык». Самое маленькое крепление из всех с простейшей конструкцией. На 90% современных автомобилях Renault и Citroen установлено это крепление.

Демонтаж дворников с креплением «bayonet»

Инструкция по установке стеклоочистителей с «bayonet»



«Top Lock» — описание крепления стеклоочистителей



Верхний замок есть на современных моделях BMW 5 и 6 серии, а также на Chevrolet Aveo последних модификаций.

Демонтаж дворников с типом крепления «Верхний Замок»

Установка стеклоочистителей с «Top Lock»



Боковой зажим «pinch tab» — описание и установка крепления.

Отличается разнообразием названий: боковой зажим, усики, ласточка, ласточкин хвост. Очень часто встречается на автомобилях немецкого происхождения: Mercedes-Benz и BMW. Это крепление практически идентично редкому «top lock».

Демонтаж дворника с типом крепления «pinch tab»

Боковое крепление — описание крепления «Side Mounting»

Очень редкое боковое крепление, которое можно найти на Renault Scenic.

Снимаем дворники с типом крепления «side mounting»

Как поставить дворники с «side mounting»



«Pin Lock» — инструкция по снятию и установке дворников с креплением «штырь»



Крепление штырь можно найти на Mercedes-Benz C и CLS-класса, а также на некоторых моделях Audi. Также этот узел крепления также называется штифт, фиксатор или pin lock.

Демонтаж стеклоочистителей с креплением «pin lock»

Установка крепления «pin lock»



Крепление «Guide Lock»



Щетки с креплением Guide Lock впервые были установлены на Lexus NX в 2014 году. Далее крепление стало применяться и на других автомобилях Toyota, Subaru, Mazda.

Крепление Guide Lock по классификации креплений Bosch имеет маркировку DNTL1.1 или GWB044.

Инструкция по установке стеклоочистителей с «Guide Lock»



Крепление «Cover Lock»

Щетки с таким креплением впервые были установлены на Mercedes-Benz в 2013 году. После чего немецкий автопроизводитель стал активно использовать почти на всех своих моделях авто.

Крепление Cover Lock по классификации креплений Bosch имеет маркировку GWB045 / MBTL1.1.

Инструкция по установке стеклоочистителей с «Cover Lock»



Крепление «Cap Lock»

Щетки с креплением Cap Lock впервые были установлены в 2016 году на автомобили марки Renault, в частности на модели Kaptur и Duster.

Крепление Cap Lock по классификации креплений Bosch имеет маркировку VATL5.1 или GWB046.

Инструкция по установке стеклоочистителей с «Cap Lock»
