Винт качества карбюратора Солекс 21083 (2108, 2108)

Разберемся для чего нужен винт регулировки качества топливной смеси карбюратора Солекс 21083, а так же как он работает, как выглядит и где установлен.

1. Для чего нужен винт качества карбюратора Солекс 21083?

Винт качества необходим для изменения состава топливной смеси поступающей в двигатель автомобиля на холостом ходу (ХХ).

Заворачивая винт мы обедняем топливную смесь, отворачивая, обогащаем. Таким образом можно отрегулировать пропорцию воздух/бензин чтобы обеспечить его работу на минимальных устойчивых оборотах холостого хода.

2. Где установлен винт качества на карбюраторе Солекс 21083?

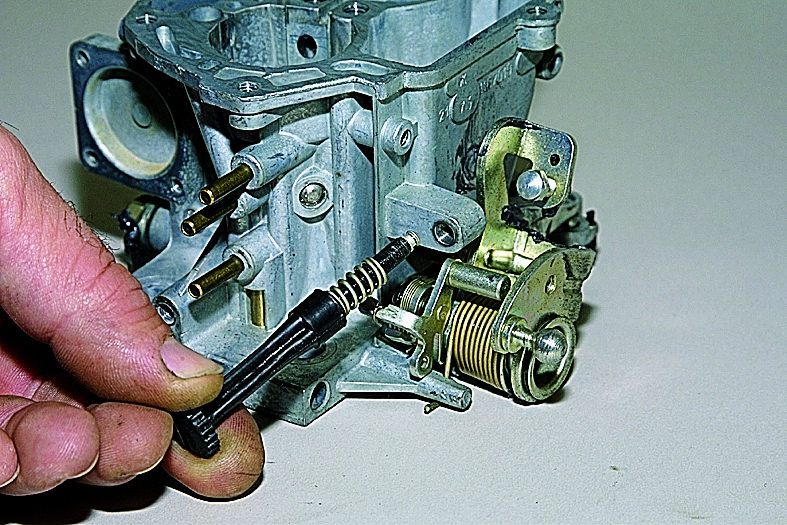

Винт регулировки качества топливной смеси установлен в нижней части корпуса карбюратора, у выходного отверстия эмульсионного канала. Винт заворачивается в специальный канал в нижней части корпуса карбюратора. Он изменяет проходное сечение выходного отверстия.

Винт качества топливной смеси установлен в нижней части корпуса карбюратора, в специальном канале (на изображении канал разрезан для наглядности)

Выходное отверстие СХХ Солекс 21083 через которое распыляется топливная смесь, состав которой регулируется винтом качества.

Положение дроссельной заслонки в первой камере Солекс 2108, 21081, 21083

3. Как устроен винт качества Солекс 21083?

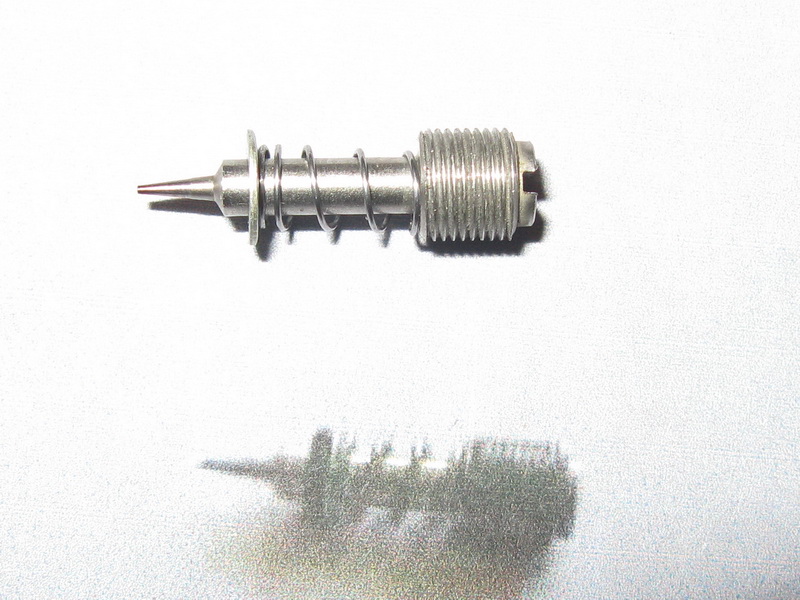

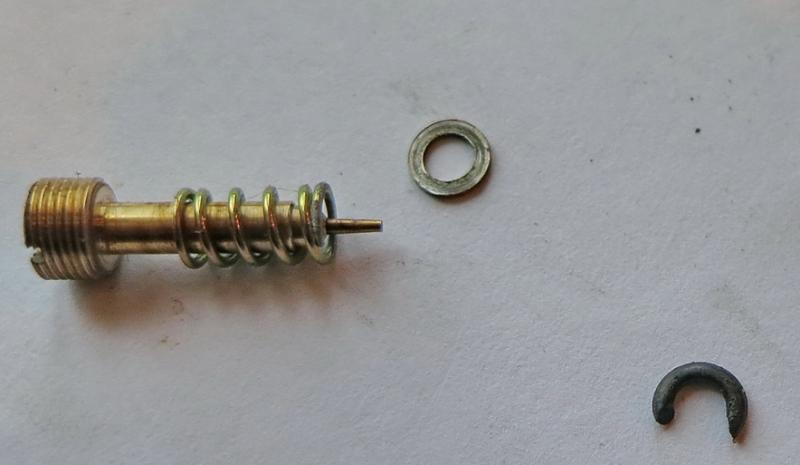

Винт качества карбюратора Солекс 21083 представляет собой металлический винт определенной формы с резьбой. На него установлено резиновое уплотнительное кольцо, для предотвращения попадания лишнего воздуха в канал СХХ. Один конец винта имеет форму иглы на другом разрез под шлицевую отвертку 3 мм. См. фото в начале статьи.

4. Как работает винт регулировки качества топливной смеси?

Проще всего посмотреть как работает винт качества на схеме СХХ Солекс 21083.

hr>
Под цифрой «14» — винт качества.

Смесь воздуха и бензина (топливная эмульсия) образуется у топливного жиклера СХХ, где смешиваются бензин, поступающий в СХХ карбюратора из поплавковой камеры и воздух из воздушного канала. Под действием разрежения у кромки дроссельной заслонки первой камеры она вытягивается через эмульсионный канал и выходное отверстие СХХ во впускной коллектор двигателя. Двигатель работает на этой топливной смеси.

Если завернуть винт качества до упора мы полностью перекроем выходное отверстие эмульсионного канала системы холостого хода. Топливо в двигатель перестает поступать и он глохнет.

Если немного вывернуть винт качества, топливо начнет поступать в двигатель и он будет работать на холостом ходу.

Что бы двигатель автомобиля устойчиво работал на холостом ходу следует вывернуть винт качества хотя бы на пол-оборота от упора и провести регулировку оборотов холостого хода с выставлением положения винта количества топливной смеси. Необходимо добиться такого взаимного положения этих двух винтов чтобы обороты ХХ составляли 650-700 об/мин и содержание СО в выхлопных газах находилось в пределах нормы.

5. Неисправности винта качества топливной смеси.

Неисправностей всего две: засорение выходного отверстия системы холостого хода и повреждение резинового уплотнительного кольца на винте.

Выходное отверстие системы холостого хода со временем забивается отложениями и копотью из впускного коллектора двигателя. Игла винта качества перестает играть роль запирающего устройства, так как отверстие и так забито. В зависимости от степени загрязнения двигатель начинает неустойчиво работать на холостом ходу или холостой ход пропадает вовсе. На вращение винта качества при регулировке оборотов ХХ реакция будет слабая или не будет вовсе.

Самостоятельно по быстрому прочистить выходное отверстие, винт качества и эмульсионный канал можно без разборки карбюратора при помощи аэрозоля-очистителя. Подробно о процедуре прочистки: «Прочистка системы холостого хода карбюратора Солекс 2108, 21081, 21083».

Канал, где установлен винт качества ведет напрямую к эмульсионному каналу СХХ и ее выходному отверстию. Поэтому, это одно из мест вероятного «подсоса» постороннего воздуха в карбюратор. Посторонний воздух обедняет топливную смесь, в результате чего двигателю не хватает энергии для вращения коленчатого вала на холостом ходу, и он начинает «троить», пытается заглохнуть. Причина «подсоса» воздуха — изношенное резиновое уплотнительное кольцо на винте качества. Оно может выйти из строя от старости или неаккуратного ремонта.

Замена кольца новым поможет исправить проблему «подсоса» воздуха в карбюратор и восстановит нормальный холостой ход двигателя автомобиля.

Примечания и дополнения

Если при полностью завернутом винте качества двигатель автомобиля не глохнет, а продолжает работать, следует поискать места вероятного попадания топлива в двигатель помимо системы холостого хода карбюратора. Либо обратить внимание на положение дроссельной заслонки первой камеры. Возможно она сильно приоткрыта и помимо выходного отверстия СХХ под ней оказалась выходная щель переходной системы первой камеры и топливо разрежением вытягивается из нее.

Положение дроссельной заслонки регулируется винтом количества, который своим наконечником упирается в рычаг на ее оси.

Еще статьи по устройству карбюратора Солекс 21083

— Рычаг управления воздушной заслонкой карбюратора Солекс 2108, 21083, 21083

— Дроссельная заслонка первой камеры карбюратора Солекс 2108, 21081, 21083

— Для чего нужна воздушная заслонка карбюратора?

— Шланги и трубки карбюратора Солекс 2108, 21081, 21083

— Привод воздушной заслонки карбюратора Солекс 2108, 21081, 21083

— Блок подогрева карбюратора Солекс 2108, 21081, 21083

Подписывайтесь на нас!

Регулировка карбюратора ВАЗ 2109

Содержание:

1 Принцип настройки
2 Поплавковая камера
3 Настройка карбюратора
4 Жиклеры
5 Дополнительные неисправности

Автомобиль ВАЗ 2109, с завода оборудовался карбюратором фирмы «Солекс». Имеет данный агрегат, 2 камеры — первичную и вторичную, и падающий воздушный поток. Он является одним из ключевых механизмов в работе двигателя, на ряду с системой зажигания. При его поломке, мотор не сможет правильно функционировать, как на высоких оборотах, так и во время холостого хода.

Но, не всегда причина сбоев может быть в какой-либо поломке. Достаточно просто неправильно отрегулировать карбюратор, и ходовые качества уже значительно ухудшаться. Поэтому, настройка карбюратора ВАЗ 2109, должна быть обязательной, особенно перед первым выездом после ремонта, замены деталей карбюратора, или же после покупки автомобиля. Также, перед настройкой советуем проверить систему зажигания, так как она напрямую связана с работой двигателя. Как правильно отрегулировать карбюратор «Солекс», рассмотрим в данной статье.

Принцип настройки

Для того, чтоб начинать настройку данного механизма, нужно знать, что именно настраивать. Первым делом, следует проверить уровень топлива в поплавковой камере. Если есть отклонения от нормы, их нужно устранить, иначе последующая регулировка не даст никаких результатов.

Второе, что нужно отрегулировать – холостой ход. Он отвечает за количество оборотов коленчатого вала, в нейтральном положении рычага коробки передач. Также, вместе с холостым ходом, нужно настроить и подачу топлива при движении.

Два вышеперечисленных действия, контролируются винтом качества и количества. А последнее, что подлежит регулировке – количество воздуха, поступающего в карбюратор, для смеси с бензином.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Настройка карбюратора

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Жиклеры

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Жиклеры

Дополнительные неисправности

Говоря о системе зажигания, без проверки которой не обойтись, давайте перечислим детали, наиболее часто выходящие из строя:

Свечи;
Коммутатор;
Катушка зажигания;
Трамблер.

Перед настройкой «Солекс», обязательно проверьте данные узлы и механизмы зажигания, так как они повлияют на работу двигателя, и буду сбивать Вас с толку.

Как отрегулировать карбюратор солекс на ваз 2109

Содержание

Для чего нужен данный механизм?
«Солекс 21083»
Устройство
Принцип действия
Часто встречающиеся неисправности
Демонтаж
Регулировка
Выставляем качество топливной смеси
Проблемы при настройке холостого хода
Симптомы засоренных каналов ХХ
Настройка уровня в поплавковой камере
Настройка зажигания
Симптомы неверного угла
Как выставить угол зажигания?
Заключение
Настройка поплавковой камеры
Регулировка пускового устройства
Регулировка холостого хода

Карбюратор устроен весьма просто. В нем нет электроники, а все процессы работают на базе законов физики и с помощью механизмов. Что касается мощностных характеристик авто, то топливные системы на карбюраторе гораздо лучше инжекторных в плане динамики. Но чтобы автомобиль радовал стабильной работой, потреблял минимальное количество топлива, нужно потратить некоторое время на настройку карбюратора ВАЗ-2109.

Для чего нужен данный механизм?

В карбюраторе приготавливается топливно-воздушная смесь, на которой собственно и работает двигатель. Устройство может поддерживать уверенную работу силового агрегата на всех режимах его работы, при любых оборотах двигателя и нагрузках.

«Солекс 21083»

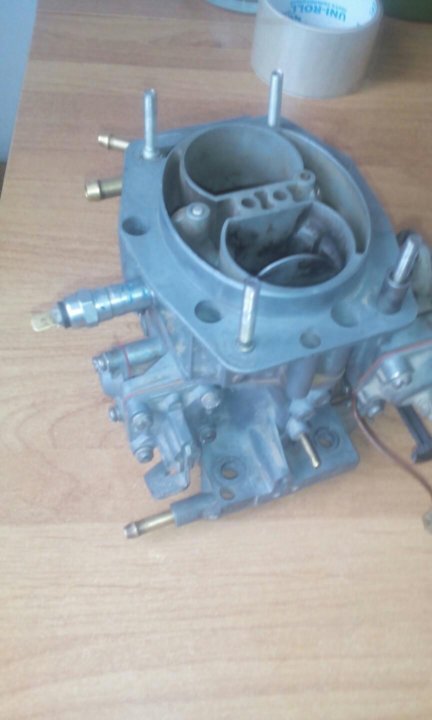

Данный карбюратор представляет собой две части. Так, первая часть является основным корпусом устройства – здесь имеются диффузоры, главная дозирующая система, система для работы двигателя на холостых оборотах, экономайзер мощностных режимов и ускорительный насос.

Устройство

Рассмотрим подробно, как устроен данный карбюратор. Прежде чем браться за настройку карбюратора ВАЗ-2109, необходимо понять, что и как в нем работает. Итак, «Солекс 21083» представляет собой элемент, состоящий из двух камер. Жиклеры для подачи горючего от главной дозирующей системы устанавливаются в середине камер, глубоко в основном корпусе.

Сверху топливные жиклеры закрыты воздушными элементами ГДС. В устройстве данного карбюратора разработчики предусмотрели систему подогрева топливной смеси. К этому блоку подсоединены шланги, по которым проходит горячая охлаждающая жидкость. Так как камер в данном карбюраторе две, то и дроссельных заслонок также две. Они механические, а открытие и закрытие осуществляется посредством тросиков и рычагов.

В крышке имеются патрубки для подачи топлива и возврата его обратно в бак. Наличие так называемой обратки позволяет снизить давление, которое в процессе работы образуется в топливной системе автомобиля.

Принцип действия

Нет смысла подробно рассматривать, как работает карбюратор, поэтому изучим базовый принцип работы. Карбюратор – это специальное устройство, основная задача которого состоит в снабжении двигателя топливной смесью в разных режимах работы.

Топливная смесь подается от насоса в поплавковые камеры, которые питают первую и вторую камеру. Уровень бензина здесь настраивается при помощи игольчатого клапана. Далее из камер топливо подается через специальные каналы в корпусе устройства в главный жиклер и затем в первую камеру. Уровень подачи смеси регулируется педалью акселератора. Последняя, в свою очередь, регулирует дроссельную заслонку. Вторая камера будет задействована, если выжать педаль газа более, чем на половину.

Когда двигатель работает на холостом ходу, в устройстве не используется главная дозирующая система. В этих карбюраторах имеется отдельная конструкция холостого хода. Топливо и воздух подаются через отдельные каналы в корпусе. Присутствуют и жиклеры ХХ. У многих владельцев возникают проблемы именно с настройкой холостого хода на карбюраторах ВАЗ-2109.

Часто встречающиеся неисправности

Обслуженный и грамотно настроенный «карб» не доставит никаких проблем своему владельцу. Но зачастую так не бывает. Элементы ломаются, а специалистов по карбюраторам все меньше и меньше. Рассмотрим основные неполадки этих устройств.

Также нередко случаются проблемы с холостым ходом. Обычно виноват жиклер холостого хода и электромагнитный клапан. Выходит из строя и блок ЭПХХ. Забиваются и жиклеры ГДС.

Демонтаж

Перед настройкой карбюратора ВАЗ-2109 своими руками необходимо его продуть и промыть. Данный процесс начинается с демонтажа устройства. Сделать это очень просто. Достаточно выключить зажигание и снять корпус воздушного фильтра. Затем снимают пружину, которая установлена на приводе воздушной заслонки.

После этого отсоединяют тросик газа. На следующем этапе отворачивают крепление, которое удерживает трос подсоса. Остается открутить гайки, которые удерживают корпус устройства. После этого можно полностью снимать прибор.

Регулировка

В этом карбюраторе предусмотрено несколько вариантов регулировки разных параметров.

Выставляем качество топливной смеси

Эту настройку карбюратора на ВАЗ-2109 можно осуществить своими руками и для этого не обязательно посещать специалистов. Качество настраивается очень просто. Для этого мотор тщательно прогревают, а затем при помощи винта для регулировки количества оборотов устанавливают холостой ход около 900 в минуту.

Далее винт качества заворачивают до тех пор, пока двигатель не станет работать с перебоями. Затем его снова отворачивают. Рекомендуется откручивать до стабильной работы, а именно до тех пор, пока обороты не перестанут расти. В том положении винта качества, где обороты самые высокие, нужно остановится и убрать высокие обороты винтом количества.

Проблемы при настройке холостого хода

Одна из частых проблем данных карбюраторов – это холостой ход. Владельцы сталкиваются с тем, что самостоятельная настройка карбюратора ВАЗ-2109 ни к чему не приводит. ХХ отрегулировать невозможно. При заворачивании или отворачивании винта качества топливной смеси обороты двигателя никак не меняются.

Здесь все просто. Причина такой работы в том, что засорен жиклер холостого хода, который установлен в электромагнитном клапане. Также возможен засор канала, который находится под винтом качества. Нередко все решается заменой неработающего электромагнитного клапана.

Также следует сразу продуть и прочистить жиклер холостого хода. Для того чтобы отверстие засорилось, достаточно даже маленькой песчинки. Ее может быть даже не видно. Но этого хватит для того, чтобы пропал холостой ход. Если засорился канал, который находится под винтом качества, то продуть его не получится.

Симптомы засоренных каналов ХХ

Если каналы холостого хода загрязнились, то двигатель на минимальном количестве оборотов будет работать нестабильно. А при сбросе газа может и вовсе заглохнуть. Если нет времени заниматься регулировкой и продувкой, а ехать нужно, то во время работы движка нужно ослабить электромагнитный клапан и найти положение, при котором мотор будет трудиться стабильно.

Настройка уровня в поплавковой камере

Для стабильной и бесперебойной работы авто нужно выполнить настройку поплавка карбюратора ВАЗ-2109. Это позволит получить правильный уровень топлива в поплавковой камере. Чтобы выполнить это, нужно снять крышку карбюратора. Затем путем подгибания пластины, которая удерживает поплавок, настраивают положение.

Как выставлять? По этом поводу существуют различные мнения. Кто-то утверждает, что нужно добиться заводских настроек карбюратора ВАЗ-2109, а кто-то предпочитает настраивать по собственному опыту. Уровень лучше замерить штангенциркулем. Расстояние определяется между верхней частью корпуса и уровнем топлива. Он должен быть в пределах 24-26 миллиметров. Замеры нужно выполнять сразу, как только крышка снята. В книгах, посвященных карбюраторам «Солекс», есть шаблон, который позволяет настроить поплавки максимально правильно. Такая настройка осуществляется на снятой крышке.

Настройка зажигания

Для того чтобы машина ехала максимально эффективно, регулировок одного карбюратора мало. Нужна также и настройка зажигания. Карбюратор ВАЗ-2109 при этом должен работать хорошо. Вы знаете, что неверно выставленный угол зажигания влияет на работу мотора в худшую сторону?

Симптомы неверного угла

А если неверно выполнена настройка зажигания (карбюратор ВАЗ-2109 при этом работает отменно)? В этом случае можно наблюдать большой расход топлива, снижение мощности, провалы при нажатии на педаль газа, проблемы с запуском двигателя, а также детонацию и перегрев.

Нередко стреляет в глушитель и карбюратор. Это далеко не все возможные симптомы. Но прежде чем заняться зажиганием, нужно убедиться, что не требуется настройка клапанов. Карбюратор ВАЗ-2109 вы уже знаете как регулировать.

Как выставить угол зажигания?

Многие для этих целей советуют воспользоваться стробоскопом. Но это актуально для новых автомобилей. Если мотор уже изношен, такой угол, выставленный по стробоскопу, будет неправильным. Лучше всего ориентироваться на слух и поведение автомобиля.

После этого нужно проехать на автомобиле и посмотреть на его реакцию. Если машина «не едет», то зажигание слишком раннее. Далее нужно разогнаться до 50 километров в час, включить четвертую передачу и нажать на педаль акселератора. Если возникли детонационные звуки, то зажигание выставляют еще позже. Если детонация продлилась несколько секунд, то все в порядке. А если ее вообще нет, то зажигание слишком позднее.

Рекомендуется выставить его заново. Но в таком случае распределитель зажигания следует вращать в обратную сторону. Обратите внимание: малейшая неточность – и погрешность на 1 градус чреваты детонацией. После успешной настройки автомобиль начнет нормально набирать скорость и расходовать меньше топлива (но не ниже заводских параметров).

Заключение

Итак, мы выяснили, как настроить карбюратор на отечественной «девятке» и выставить угол опережения зажигания. Данные операции позволят достичь максимально высоких эксплуатационных характеристик.

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое:)

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу.

Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.

– После того как двигатель поработал, глушим его.
– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.
– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.
– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.
– Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.

к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки
Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)

2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!
3. От этого положения отворачиваем на 5-6 оборотов назад
4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)
5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.
6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его
7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода.
1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ
– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ
– Деформировано посадочное место жиклера ХХ и/или сам жиклер.
Выявление причины и выход из ситуации:
– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньший

Если двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет ) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень).

Делаем следующее:
– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.

Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.
Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию.

А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.
Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Переходной режим работы карбюратора.
При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима.
Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет.

Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!
Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!
Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное.

Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.
Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат.
Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение.
Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5л
Солекс 21041-10 (24х26)
1 камера: ТЖ 110, ВЖ135ZD
2 камера: ТЖ 120, ВЖ155ZC
Жиклер ХХ 39
Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм
Кулачек №4

Примеры подбора жиклеров:

Двигатель 1,8л
Солекс 21073 (24х24)
1 камера: ТЖ 115, ВЖ165
2 камера: ТЖ 115, ВЖ125
Жиклер ХХ 41
Носики УН 35х40, оба в первую камеру
Кулачек не в курсе (не менял).
Расход: Примерно в смешанном режиме литров 8-9, без балды.
Бензин А92

двигатель 1,6
солекс 21083 (21/23)
1 камера: тж 95, вж 150 ZD
2 камера: тж 95, вж 135 ZC
жиклёр хх 41
распылитель ун самодельный — 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камеру
кулачёк №4
ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат.)
расход: трасса

8, смешанный цикл

УЗАМ 3313
21073 (24X26.5 пилил вторую камеру. )
1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм )
2к 122,5тж 135zc вж
ЭМР 60 (40 рассверлил сверлом 0,6)
УН 45Х40 (45 в первую 40 во вторую)
ХХ 41
Кулачек №4
Расход 13 по городу
бензин А80

Двигатель 1,5л Д
Солекс 21083 (21х23)
1 камера: ТЖ 97, ВЖ145ZD
2 камера: ТЖ 95, ВЖ150ZC
Жиклер ХХ 40
Носик УН 35х35 в первую камеру
Кулачек №4
ЭМР-55
Расход:
Трасса

8-9л(взависимости от скорости)
Смешанный цикл

есть ещё на 21073 солекс
под тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD
2 камера: ТЖ 115, ВЖ135ZC
Жиклер ХХ 41
УН 35х40 первая камера
Кулачек №4
ЭМР 40
Расход:
Трасса

10-11л(взависимости от скорости)
Смешанный цикл

12л
Бензин А 80
(динамика на этом карбюраторе была хуже)

Двигатель 1. 6
1- 150115
2- 135107.5
Носики 4540
ХХ 41
кулачок 4
Карбюратор: 21073

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155ZC
Жиклер ХХ 40
Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5мм
Кулачек №7
ЭМР 40 (хочу рассверлить сверлом 0.5мм)
Расход:
Город 8-10 в зав-ти от давления тапки в пол.
Трасса: 7
Бензин А92
Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155 23
Жиклер ХХ 38
Носик УН 40х45
Кулачек №7
ЭМР 40
Расход: Пока не известен.
Бензин А92
Провалов нет, ХХ стабильный.

Карбюратор – важный элемент двигателя, который отвечает за подачу правильной воздушно-топливной смеси. Нарушения в работе узла могут привести к различным поломкам мотора и вывести авто из строя. Своевременная регулировка карбюратора ВАЗ-2109 позволит предотвратить серьёзные поломки, а также улучшит качество передвижения на машине.

Отечественные авто ВАЗ-2109 оснащены надёжным и ремонтопригодным карбюратором «Солекс». Устройство зарекомендовало себя как достаточно надёжное, но для обеспечения длительного периода эксплуатации необходимо его постоянно чистить и регулировать. Нарушения в работе детали могут привести к перерасходу топлива и серьёзным поломкам в двигателе. Регулировка карбюратора ВАЗ-2109 может проводиться самостоятельно в домашних условиях при наличии комплекта инструментов.

Возможно, вас заинтересует статья нашего специалиста, из которой можно узнать, как снять коробку на ВАЗ-2109.

Как определить, что электросхема ВАЗ-2109 неисправна? Узнайте об этом из подробной и познавательной статьи нашего эксперта.

Карбюратор, как и остальные части двигателя, играет большую роль при передвижении автомобиля. Неисправности узла проявляются сначала неприятными симптомами, а только потом приводят к серьёзным нарушениям в работе мотора. Первыми признаками, на которые следует обратить внимание, выступают следующие проявления.

Провалы педали. При нажатии на педаль газа машина некоторое время едет с той же скоростью и только через несколько секунд начинает ускорение. Иногда интервал может доходить до 10 — 20 секунд, и тогда его игнорирование становится небезопасным.
Рывок. Резкий набор и сброс скорости может свидетельствовать о неисправности карбюратора. Обычно рывки очень кратковременны, поэтому их можно спутать с признаками неисправностей других деталей.
Подёргивание. Череда рывков, которая повторяется с некоторым интервалом, говорит о возникновении проблем в карбюраторе.
Раскачивание. Следующие друг за другом провалы приводят к тому, что создаётся эффект раскачивания.
Медленный разгон. Если машина стала значительно медленней разгоняться, а явных причин этому нет, то стоит провести регулировку карбюратора ВАЗ-2109 «Солекс».

Хоть все эти признаки с высокой вероятностью указывают на поломку карбюратора, но иногда могут встречаться ситуации, при которых характерные особенности неисправности становятся неинформативными.

В нестандартных случаях необходимо провести комплексную диагностику.

Изначально нужно подготовить весь инструмент для корректировки и починки карбюратора. Настройка часто сопровождается небольшими ремонтными работами, поэтому мастера рекомендуют иметь под рукой весь необходимый инструмент. В помещении, в котором будет производиться разборка механизма, необходимо обеспечить хорошую вентиляцию, так как сильные испарения топлива могут привести к ухудшению самочувствия.

Для удобства и качественного результата автомобиль должен обязательно находиться на горизонтальной плоскости. Плоская отвёртка должна находиться всегда рядом, так как она используется чаще всего при настройке карбюратора. Чистку детали необходимо проводить специальными средствами либо, в крайнем случае, чистым бензином.

Советуем также прочитать статью нашего специалиста, в которой подробно рассказано, как настроить карбюратор ВАЗ-2108.

Не знаете, как настроить карбюратор на ВАЗ-2107? Тогда обязательно прочитать подробный материал нашего специалиста.

Настройка поплавковой камеры

В поплавковой камере регулируется уровень топлива. Эту часть устройство проще всего отремонтировать и настроить, поэтому начинающим мастерам или автолюбителям лучше начать именно с данного пункта. Регулировка карбюратора ВАЗ-2109 своими руками состоит из нескольких этапов:

Необходимо завести двигатель и дать поработать ему в течение 2 — 3 минут.
После того, как мотор был заглушён, необходимо снять воздушный фильтр с «Солекса».
Далее следует отсоединить шланг для топлива.
Демонтируя карбюраторную крышку нужно вывернуть 5 метизов. Особенностью демонтажа болтов выступает необходимость их выкручивания строго вертикально. При неправильном снятии метизов можно повредить поплавки, что станет причиной серьёзного ремонта.
В норме расстояние от кромки карбюратора до бензина равно 25,5 миллиметрам. Если расстояние не совпадает, то нужно его подкорректировать путём загибания язычка кронштейна поплавков. Так как с первого раза сложно выставить нужное расстояние, то процедура подгибания может повторяться неоднократно.
Пока крышка снята, специалисты рекомендуют проверить её на параллельность кромок и в случае необходимости восстановить правильное положение элементов.

На «девятке» эти работы проводить достаточно легко.

Регулировка пускового устройства

Пусковое устройство может настраиваться в снятом состоянии. Перед регулировкой необходимо проверить состояние диафрагмы. Деталь достаточно часто выходит из строя, поэтому её необходимо сразу же после обнаружения деформаций заменить на новую. Настройка пускового устройства происходит в пять этапов:

Закрытие воздушной заслонки. Для этого нужно провернуть рычаг привода.
Изменение расположения штока. При помощи отвёртки либо другого предмета шток устройства пуска утапливается на время проведения регулировочных работ.
Замер зазоров. После утопления штока заслонка немного открывается. Нужно замерить расстояние между заслонкой и стенкой камеры. Показатели сверяются с заявленными производителем параметрами и при необходимости происходит регулировка.
Настройка пускового механизма. При выявлении несовпадения размеров зазоров проводится регулировка. Для этого при помощи отвёртки проворачивается винт. Винт при выкручивании обеспечивает увеличение зазора, а при вкручивании — уменьшение.
Замер зазора дроссельной камеры. Воздушная заслонка обязательно плотно закрывается. Размеры зазора указываются в пособии, благодаря чему упрощается процесс регулировки положения дроссельной камеры. Настройка также производится при помощи метиза.

Регулировка холостого хода

Регулировка хода выполняется на полностью смонтированной системе. Мотор нужно хорошо прогреть перед настройкой холостого хода. Лучше при регулировке воспользоваться тахометром и анализатором газов, но без последнего можно обойтись. Настройка без газоанализатора проводится по следующей схеме.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой он рассказывает о том, как проверить и почистить датчик холостого хода.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается о том, почему плавают обороты на холостом ходу.

При выключенном моторе необходимо завинтить до упора метиз качества воздушно-топливной смеси.
Далее нужно сделать 3 — 4 оборота в обратную сторону.
Движок необходимо завести, убрать подсос, включить вентилятор и дальний свет.
Винтом количества горючего необходимо вывести обороты двигателя до значения 750 — 800 оборотов/минута.
Винт качества нужно поставить на максимальные обороты.
Винт количества нужно поставить на 900 оборотов/мин.
Далее при помощи винта качества обороты необходимо снизить до показателя 800.
Винт качества необходимо подкручивать до тех пор, пока мотор не начнёт работать неустойчиво. После того, как обороты начнут плавать, необходимо провернуть винт на один либо половину оборота назад.
Винт количества нужно установить на требуемые обороты. Для лета показатель находится в пределах 800 — 900 оборотов/мин, для зимы 900 — 1000 оборотов.

Регулировка карбюратора — достаточно простая задача, которая требует скрупулёзности и последовательности. При необходимости может быть проведён попутно мелкий ремонт. Серьёзные поломки лучше устранять в условиях автосервиса.

Регулировка и регулировка карбюратора ВАЗ-2109. Как правильно отрегулировать карбюратор ВАЗ-2109

Причин, из-за которых может потребоваться регулировка карбюратора ВАЗ-2109, очень много. Это и некачественное топливо, загрязнения в виде отработанных смазочных материалов, мусор из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. При сильном загрязнении трущихся и движущихся частей пора производить очистку и регулировку.

Как понять, что карбюратор не настроен?

Это довольно просто. В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, то должны знать, что есть ряд признаков и что ремонтировать карбюратор ВАЗ-2109 не нужно, нужно уметь в них разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если ехать на холодном двигателе без подсоса, что вполне нормально. Но когда двигатель набрал рабочую температуру, отпускаешь газ, а машина чахнет, значит, пора ее чистить.

Во-вторых, если обороты коленвала набираются с трудом, то это говорит о плохой тяге — и снова виноват карбюратор. Когда машина едет по ровной дороге на холостых оборотах и дергается, то это явный признак неисправности, который рекомендуется как можно скорее устранить.

В принципе, признаков, определяющих неисправность данного узла автомобиля, еще очень много. Более того, грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно актуально, если учитывать сегодняшние цены на бензин.

Винты «качества» и «количества»

Работу рекомендуется выполнять вдвоем, так как неудобно постоянно бегать от карбюратора к педали акселератора, доставать и давить на газ. Но это необязательное требование. Что нужно знать, так это то, что регулировку можно выполнить без наличия каких-либо специальных инструментов и других приспособлений. Простыми словами — голыми руками.

Но для этого нужно знать, что такое винты «качества» и «количества». Первые служат для того, чтобы можно было добиться нестабильной работы двигателя. Вращение в обратном порядке обеспечивает нормальную работу двигателя. В этом случае винты «количества» служат для увеличения или уменьшения скорости. После этого снова возвращаются к настройке «качества», затем «количества» и т. д. На практике все это достаточно просто. Тем не менее, в автомастерской за такую простую регулировку возьмут приличную сумму.

Подготовительные работы

Перед тем, как настроить карбюратор ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял строго горизонтально или под наклоном не более нескольких градусов по любой оси.

При внутренней очистке нельзя использовать ветошь, так как внутри останутся ворсинки, что будет способствовать неправильной работе форсунок. Другими словами, корректировка будет сведена на нет. Чистка и регулировка карбюратора ВАЗ-2109должны производиться специальными препаратами. Если такого средства нет под рукой, то подойдет бензин. Наилучшие результаты можно получить при использовании сжатого воздуха. Итак, мы подготовились к выполнению работы, теперь можно переходить к практической части.

Регулировка карбюратора ВАЗ-2109: общие положения

Непосредственно перед регулировкой очистите его. Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также зажигание регулируется перед регулировкой и очисткой. Нет смысла регулировать карбюратор, если он установлен позднее или раннее зажигание.

Еще нужно помнить, что регулировка проводится только при рабочей температуре двигателя, то есть желательно прогреть автомобиль и только потом приступать к процессу. Дросселем нужно убрать тягу с педали газа. Сразу после этого необходимо отключить вентиляцию картера. Далее выполняем проверку на отсутствие вакуума в трубке опережения. Если да, то что-то сделано не так. Затем можно переходить к регулировке винтов качества, которые позволят наладить стабильную работу мотора автомобиля.

Регулировка дроссельной заслонки

Это «подсос», который необходим при холодном пуске двигателя. Причин выхода из строя этого механизма несколько. Несмотря на то, что его устройство простое, его ремонту желательно уделить пристальное внимание. Дроссель – своеобразный палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 необходимо начинать с «подсоса».

В первую очередь проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Так как и то, и другое способствует тому, что заслонка не открывается или не закрывается полностью, что не есть хорошо для карбюратора.

Для выполнения работы нам понадобится ключ на 13, которым мы будем регулировать натяжение троса. Если педаль газа вдавить в пол, то заслонка должна полностью открыться, отпускаю газ — заслонка закрыта. Если это не так, то регулируем положение контргайки при использовании ключа на 13, пока не достигнем оптимальных результатов.

Привод воздушной заслонки и ее регулировка

После того, как мы отрегулировали привод дроссельной заслонки карбюратора, переходим к воздушной заслонке. Прежде всего, прежде чем снимать крышку, снимите крышку с воздушного фильтра. Кстати, попутно можно поменять фильтр, особенно если это делалось давно. Ход в оболочке должен быть свободным.

Если заслонка не требует регулировки, то при полностью утопленной ручке подсос находится под торпедой. Заслонка должна быть открыта на 100%. Если это не так, то необходимо ослабить упорный болт гаечным ключом. Переходим к настройке. После достижения оптимального результата затяните болт на рычаге и закройте крышку фильтра. Но тут есть нюансы.

Первое, что нужно сделать, это повернуть рычаг заслонки, пока она полностью не откроется. После этого вы должны опустить этот рычаг до упора. Плоскогубцами вынуть кабель из изоляции и вдавить болт. Проверяем, открывается ли заслонка полностью. При необходимости постепенно перемещайте оболочку троса и затягивайте крепежный болт.

Как отрегулировать карбюратор ВАЗ-2109: пусковое устройство

От работы этого механизма зависит многое. Но чтобы произвести регулировку максимально точно, необходимо демонтировать карбюратор. Сделать это несложно. Но если его нет, то можно попробовать выполнить настройку на установленном механизме. Принцип в том, что требуется правильно выставить стартовые зазоры. От этого будет зависеть, насколько хорошо машина заведется.

Как было отмечено выше, существует несколько способов, как отрегулировать карбюратор ВАЗ-2109. Если без снятия, то обязательно тахометр. Сначала необходимо полностью снять корпус воздушного фильтра, затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне). Запускаем двигатель и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30 %. Берем ключ на 7 и вращаем регулировочный болт до тех пор, пока на тахометре не будет виден результат 3100-3400 оборотов. Как только эта цифра будет получена, лоскут можно смело опускать.

Что нужно помнить при ремонтных работах

Всем известно, что двигатель – это сердце автомобиля, а карбюратор – его клапан. Если второй выходит из строя, полностью страдают все системы. Поэтому, чтобы состояние автомобиля было на уровне, необходимо периодически ремонтировать карбюратор ВАЗ-2109. А вот что касается самого ремонта, то его лучше доверить профессионалам, так как без опыта можно только усугубить ситуацию.

Также желательно заправлять качественным топливом, так как оно влияет на работу автомобиля и самого карбюратора. Смазка – еще один важный момент. Без него ничего работать не будет, поэтому такие же «качественные» саморезы время от времени следует смазывать. То же самое относится и к тросам воздушной заслонки, которые необходимо периодически менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, прежде всего, прогрейте двигатель до рабочей температуры. Работу нужно производить при включенных элементах питания (свет, проигрыватель и т.д.), поэтому перед началом работы желательно зарядить аккумулятор, чтобы он не сел в неподходящий момент. Работать надо опять же с винтами «качества», но последовательность немного другая.

Сначала нужно получить максимальные обороты на холостом ходу (х.х.). После этого крутите винт «количества» до тех пор, пока скорость не станет примерно на 50-150 меньше, чем должна быть на х. Х. Как правило, это около 800 оборотов коленчатого вала. После этого винт «качества» снижает значение до нормального — примерно 900-950 оборотов. После этого работу можно считать выполненной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обращать внимания на его неисправность. Как правило, этот механизм может работать длительное время. Но не забывайте про чистку и настройку.

О карбюраторах Солекс

Пару слов нужно сказать о настройке данного устройства. Первый этап – установка правильного уровня в поплавковых камерах. После этого выполните регулировку холостого хода. Стоит отметить, что тюнинг карбюратора «Солекс» ВАЗ-2109следует проводить по инструкции, что не только ускорит, но и упростит работу.

Если при регулировке винта «количество» двигатель не реагирует, необходимо заменить холостой ход на меньший или подтянуть электромагнитный клапан. Что касается подбора джетлоков, то это довольно трудоемкий процесс. Необходимо ориентироваться на рабочий объем двигателя. Чем больше объем, тем меньше нужна струя.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальную работу (чихание, выстрелы). Вся вина в щелевом отверстии. Он расположен непосредственно под дроссельной заслонкой. Если нажать педаль акселератора, то бензин из жиклера подается в отверстие. Если этого не произойдет, машина может заглохнуть.

Теоретическая информация

Было бы лишним говорить о том, что карбюратор – это устройство, прямое назначение которого – смешивание и дозировка топлива, поступающего в цилиндры двигателя. В противном случае именно здесь формируется рабочая смесь. За качество отвечают самолеты. Это касается всех моделей отечественного автопрома, в том числе и ВАЗ-2109. Карбюратор рассыпается из-за неправильно настроенных жиклерных форсунок.

Кроме того, важен такой показатель, как их продуктивность. Его получают из длины патрубка, а также его раскрытия (пропускной способности). Если увеличить сечение сопла примерно на 10%, то пропускная способность увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описанных устройств можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим, тюнинг карбюратора ВАЗ-2109позволяет многое.

Из-за чего возникают проблемы

Как правило, сам карбюратор при должном уходе будет нормально работать. Однако есть несколько нюансов, на которые необходимо обратить внимание. Например, после установки карбюратора ВАЗ-2109 появилась нестабильность работы двигателя на х. X. Причиной этого может быть неправильное натяжение троса акселератора (акселератора). Но все это легко исправляется, и сейчас мы посмотрим, как.

Для начала необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы можно было вручную регулировать дроссельную заслонку на работающем двигателе. Если при движении дроссельной заслонки обороты падают до необходимой скорости, то необходимо менять или регулировать трос. Если обороты не изменились, то дело все же в карбюраторе.
