Wartsila sulzer rta96 c: Wartsila-Sulzer-RTA96-C – самый большой судовой двигатель в мире

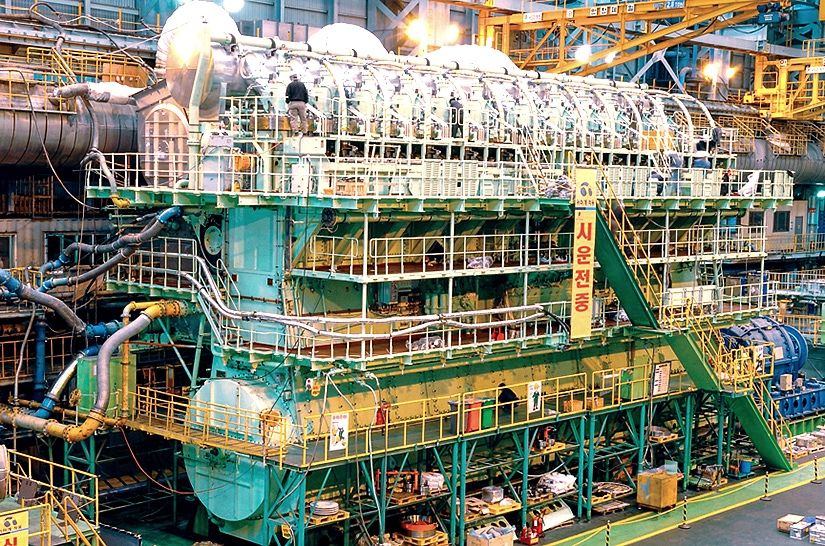

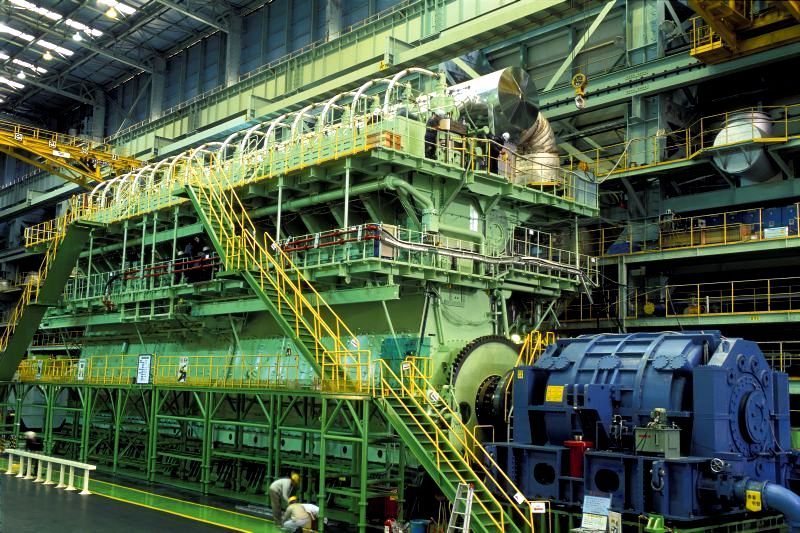

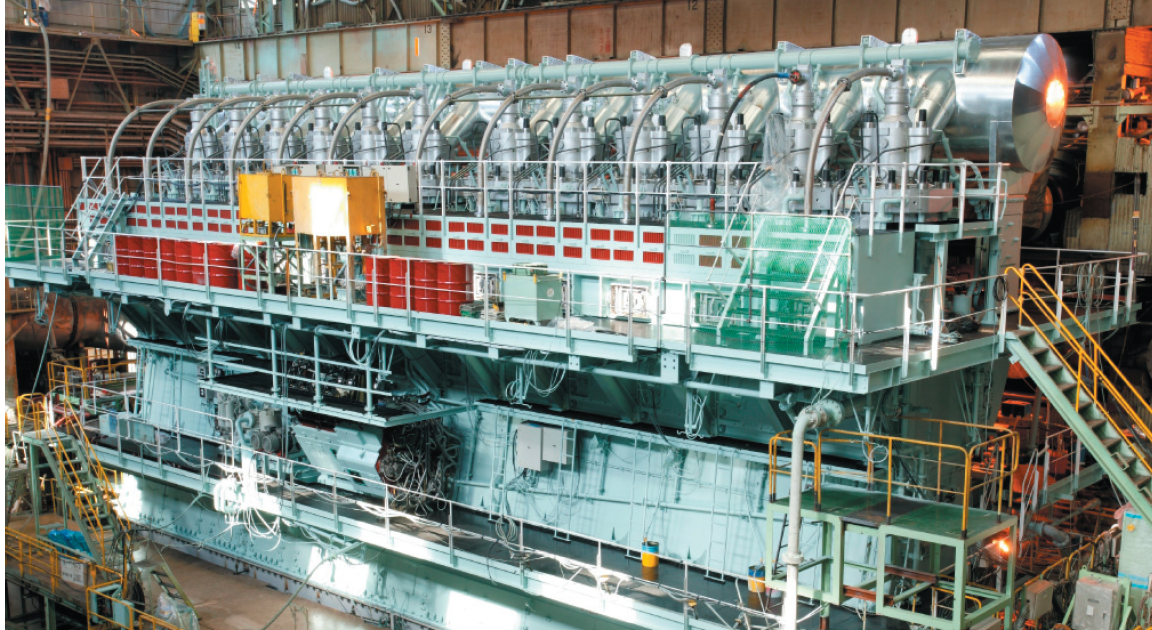

Самый большой в мире двигатель Wartsilla Sulzer RTA96



  Итак, что же особенного в этом двигателе кроме того, что он самый большой в мире? Да ничего вообщем особенного, фины не придумали ничего нового, кстати Wartsilla это финская компания, большинство конструкторов выходцы из СССР а сборку самого двигателя производит японская компания, получается от финов самому большому двигателю в мире досталось только название, ну да неважно.

Тут встал другой вопрос, куда воткнуть такой нехилый агрегат? Втыкают такие двигуны оказывается в морские суда, нефтетанкеры и контейнеровозы.
Немного фактов и характеристик. К фактам относится то, что как ни странно самым большим двигателем в мире оказался двухтактный двигатель, на который к тому же установлены четыре турбины. Как они разрываются между четырнадцатью цилиндрами Wartsilla Sulzer RTA96 мне не понятно, но факт в том, что их именно четыре.

Также стоит отметить принцип работы, который схож с принципом работы советских оппозитных двухтактных дизелей, стоявших на танках Т64.

Двигатель имеет непосредственный прямой впрыск, который производится через сразу три форсунки. В головке каждого цилиндра есть выхлопной клапан, который открывается каждые два такта работы двигателя. Подача свежего воздуха осуществляется через окна, расположенные в нижней части цилиндра и открывающиеся каждый раз, когда поршень достигает нижней мертвой точки, благодаря наличию турбонаддува, вентиляция цилиндров проходит как нельзя лучше. Коленвал, имея такую массу вращается не на роликовых подшипниках, а на подшипниках скольжения, вкладышах. Ко всему вышеперечисленному можно добавить, что максимальная частота оборотов коленвала Wartsilla Sulzer RTA96 составляет около 100об\мин, что согласитесь не много для современного двигателя. Однако, низкая оборотистость самого большого двигателя в мире вполне обоснована, таким образом достигается практически полный газообмен в цилиндрах двигателя, к тому же низкая оборотистость обеспечивает долговечность трущимся деталям, что является одним из самых важных показателей. Представьте себе, как ремонтировать самый большой двигатель в мире, который установлен в машинном отделении тоже далеко не самого маленького корабля? Чтобы до него добраться, придется пол судна разворотить. Так что надежность судового двигателя очень важна. Еще один факт: Wartsilla Sulzer RTA96 является двигателем огромного электро-генератора, который вырабатывает электричество для других электро-моторов, которые и приводят в движение суда таких размеров.

Таких четырнадцати цилиндровых гигантов в мире существует пока только два. Один из них установлен на судне-контейнеровозе «Maersk Line», ну а в общем, количество двигателей Wartsilla имеющих от четырех до четырнадцати цилиндров около сотни по всему миру.

Теперь технические характеристики самого большого в мире двигателя Wartsilla Sulzer RTA96.

габаритность:	вес 2300тонн
	длина 27 метров
	высота 13тетров
рабочий объём цилидра:	1920литров
суммарный рабочий объём:	25480литров
мощность каждого цилиндра:	8200л/с
максимальная мощность:	108920л/с при 102 об/мин
крутящий момент:	7907720 Нм при 102 об/мин
диаметр поршня:	96см
рабочий ход поршня:	2. 5метра
масса поршня:	750кг
масса коленвала:	300тонн
расход топлива:	6300литров/час

Ну в общем двигатель хороший, и мощный, и большой, и жрет много, по мне так проще в такой корабль атомный реактор запихать.

Наверх

Самый большой объем двигателя в мире. Крупнейший в мире дизельный двигатель

На различных судах можно встретить множество вариантов таких дизелей, однако особого внимания заслуживает двигатель компании Wartsila-Sulzer, а точнее модель RTA96-C.

Сразу отметим, указанный агрегат сегодня по праву можно считать самым большим и самым мощным двигателем в мире, также установка имеет самый большой и размеры двигателя по сравнению со схожими аналогами. Итак, обо всем по порядку.

Читайте в этой статье

Дизель-гигант: характеристики

Финский производитель Wartsila занимает лидирующие позиции среди компаний, которые специализируются на разработке и выпуске судовых дизелей. Агрегаты обладают высокой единичной мощностью.

Первый двигатель Wartsila — Sulzer с индексом RTA96-C получил 11 цилиндров и появился еще в 90-х годах. ДВС представляет собой двухтактный судовой дизель и был собран на мощностях японской компании Diesel United.

Затем в 2002 году было заявлено о доступности версии с 14 цилиндрами. Добавим, что сегодня компания изготавливает несколько вариантов подобных ДВС. Главным отличием является количество цилиндров, которых может быть от 6 до 14, тогда как общая конструкция практически одинаковая. Примечательно то, что диаметр цилиндра в таком ДВС составляет 960 мм, а ход целых 2.5 метра.

Что касается рабочего объема, то показатель зафиксирован на отметке 1820 л. Как правило, указанный дизель с разным количеством цилиндров ставится на большие суда с вместительностью около 8 000 или 10 000 тонн, которые перевозят контейнеры (контейнеровоз). Указанный судовой дизель-генератор является основной силовой установкой, позволяя судну развить скорость в 25 узлов, что составляет чуть более 45 км/ч.

Общая мощность RTA96-C находится на отметке 108920 л.с. при рабочем объёме 25480 литров. Если же рассматривать мощность такого дизеля при пересчете на 1 литр топлива, получается чуть более 4 л.с. на литр горючего. На первый взгляд, это совсем немного. Более того, ни для кого не секрет, что производители автомобильных двигателей уже давно снимают с 1 литра не менее сотни «лошадок».

Однако важно понимать, что сниженная мощность при таком рабочем объеме является намеренным шагом. Дело в том, что судовой дизель «тихоходный» и очень надежный, обороты при выходе на максимальную мощность имеют частоту всего 102 об/мин, тогда как автомобильные дизельные ДВС вращаются с частотой около 3-4 тыс. об/мин.

Такая медленная и спокойная работа агрегата на судне позволяет добиться улучшенного наполнения и вентиляции огромных цилиндров, скорость движения поршня также невелика, однако мотор при этом отличается неплохим . На практике это значит, что расход топлива в этом двигателе во всех режимах составляет 118-126 граммов дизтоплива на 1 л.с. в час. Этот показатель фактически в полтора или даже два раза ниже сравнительно с дизелями на авто.

Компрессоры нагнетают воздух, пропуская его через охладители, к специальным «окнам», которые выполнены внизу цилиндра. Эти окна открываются в тот момент, когда поршень доходит до НМТ (нижняя мертвая точка) и пропускают воздух. Еще для передачи усилия от поршня на коленвал используется специальный (крейцкопфный) механизм. Данное решение позволяет , а также снизить вес агрегата.

Такой подход полностью оправдан с учетом особенности воспламенения топлива в дизеле, высоких нагрузок на дизельный двигатель, вибронагруженности установки и необходимости обеспечить максимальную долговечность. Все детали, из которых изготовлен самый большой двигатель, выполнены с использованием проверенных и прочных металлов. Традиционными решениями выступают чугун и сталь.

Что в итоге

Напоследок добавим, несмотря на большой успех в области производства сверхмощных судовых дизелей, инженеры компании Wartsila и далее не намерены останавливаться на достигнутом результате.

Доказательством служит информация о том, что ведутся работы над созданием еще более мощных судовых двигателей внутреннего сгорания. Например, уже обнародованы заявления о разработке судового дизеля с 18 цилиндрами.

Это значит, что в скором времени на фоне уже имеющихся в линейке дизель-генераторов появится еще более мощный ДВС с впечатляющими габаритами и характеристиками. Другими словами, скоро очередной самый большой двигатель в мире будет сдан в эксплуатацию.

Читайте также

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Особенности эксплуатации и обслуживания двигателя внутреннего сгорания. Что нужно делать, чтобы двигатель проработал как можно дольше без ремнота.

Моторы линейки TSI. Конструктивные особенности, преимущества и недостатки. Модификации с одним и двумя нагнетателями. Рекомендации по эксплуатации.

Компании, занимающиеся судоходством, иногда заказывают такие мощные механизмы, как супертанкеры и контейнеровозы. Для них необходимы все более сильные установки, в число которых входит (и занимает важнейшее место) мотор. Самый мощный двигатель в мире на сегодняшний день производят в Финляндии, в компании под названием Wartsila. Это дизельный агрегат мощность которого составляет до 100 000 кВт.

О компании

Wartsila — это одна из самых крупных компаний по производству судовых моторов рекордной мощности. С 90-х годов прошлого столетия она начала разработку линейных получивших название Wartsila-Sulzer-RTA96-C. Это двухтактный и самый мощный двигатель в мире.

Отдельные модели линейки имеют схожую конструкцию. Отличие состоит в количестве цилиндров. Заказчик может выбрать вариант агрегата с наличием от 6 до 14 цилиндров.

Цилиндры и их количество

Чтобы понять грандиозность конструкции, можно представить себе, что диаметр одного только цилиндра составляет 960 миллиметров, а ход поршня — 2,5 метра. Что касается рабочего объема детали, то она имеет 1820 литров. Более 100 контейнеровозов оснащены такими агрегатами, на которых установлено от 8 до 20 цилиндров. Такие суда, способные перевозить груз до 10 000 тонн, спокойно могут развивать скорость выше 46 километров в час.

Впервые этот самый мощный двигатель в мире, имеющий 11 цилиндров, был сооружен в 1997 году. Компанией-изготовителем стала японская Diesel United. А через 5 лет в Финляндии объявили, что возможно произвести агрегат с 14 цилиндрами. Именно этот мотор и остается поныне рекордным.

Самый мощный двигатель в мире

Эта модель имеет 108 920 лошадиных сил. Рабочий объем генератора достигает 25 480 литров.

На первый взгляд, странной может показаться низкая литровая мощность: на 1 литр она составляет приблизительно 4,3 «лошадки». Если взять самый мощный двигатель в мире на автомобиле, то обнаружится, что в нем конструкторы научились получать намного выше 100 лошадиных сил. Но в случае с судовым агрегатом столь низкий показатель был выбран не просто так. Двигатель здесь работает не спеша — при максимальной мощности частота вращения вала равна всего 102 оборотам в минуту (для сравнения: на автомобильных дизелях наблюдается от 3000 до 5000 оборотов). Благодаря этому в судовом дизеле достигается хороший газообмен. А если к этому добавить еще и низкую скорость поршня, то получится весьма хороший коэффициент полезного действия.

При любом режиме варьируется от 118 до 126 грамм за «лошадь» в час. Это является более чем в два раза ниже, чем у легковых дизелей.

Сравнивая с автомобильными агрегатами, следует добавить, что на судах применяется тяжелое морское дизельное топливо, которое имеет в разы меньшее содержание энергии.

Итак, вес 14-цилиндрового агрегата составляет 2300 тонн без учета различных технических жидкостей. Один лишь коленчатый вал весит приблизительно 300 тонн. По длине этот лучший доходит до отметки 26,7 метра, а по высоте — до 13,2 метра.

Каждый цилиндр имеет огромный клапан. Еще 3 аналогичные детали небольшого размера, которые играют роль форсунок в автомобильных агрегатах, служат для впрыска топлива в цилиндр.

Клапан является выпускным. из него направляются в коллектор, а затем — к турбокомпрессорам. Последние гонят воздух к вырезанным внизу цилиндра окнам, которые открываются в момент нахождения поршня в нижней мертвой точке.

Усилие от поршня коленвалу передается при помощи крейцкопфного устройства, благодаря чему увеличивается эксплуатация дизеля.

Главными материалами, из которого изготовлены детали судового двигателя, являются все те же чугун и сталь.

Перспективы

Между тем конструкторы не останавливаются на своих и без того впечатляющих результатах. Видимо, для них ответ на вопрос о том, какой двигатель лучше, является очевидным. Тот, который предстоит создать. Уже появляются слухи о разработке 18-цилиндрового дизеля для судов.

Ну а пока можно резюмировать наиболее впечатляющие характеристики 14-цилиндровой версии двигателя:

• вес без учета горюче-смазочных материалов составляет 2300 тонн;
• длина агрегата — 27 метров;
• высота — 13,4 метра;
• наибольшая мощность, достигаемая при 102 оборотах в минуту, — 108 920 лошадиных сил;
• расход топлива — свыше 6283 литров за один час работы.

Судоходные компании во всём мире всё чаще заказывают на верфях Супертанкеры и Контейнеровозы. Это бурно развивающийся сектор судостроительного рынка. Этим судам требуется всё более и более совершенная начинка, в том числе судовые двигатели. И именно для таких судов на дизеле строительных заводах в Финляндии строят самые большие в мире единичные судовые ДВС мощностью около 100 тыс кВт.

Компания Wartsila — один из мировых лидеров в области судовых дизелей большой единичной мощности. С 1990-х годов

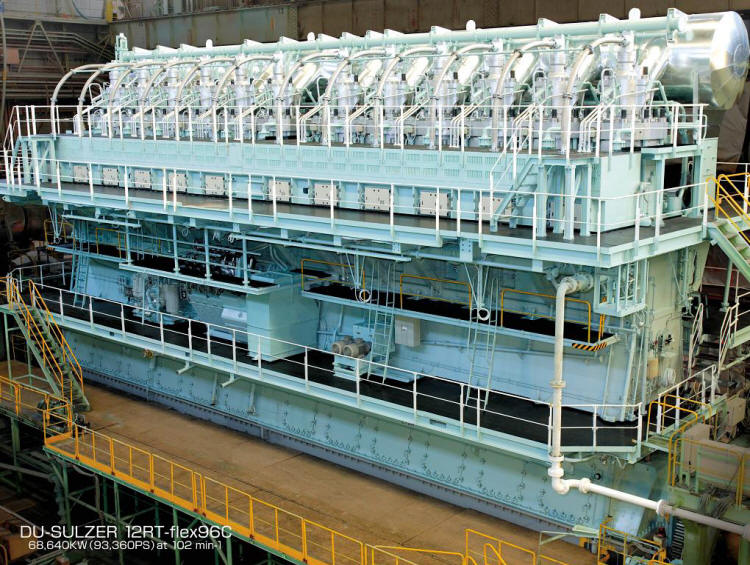

она разработала линейку судовых двигателей Wartsila — Sulzer — RTA96-C. Это двухтактные судовые дизели. Линейку —
это потому, что судовладелец может заказать такой судовой двигатель в исполнении от 6 до 14 цилиндров.
Конструктивно эти судовые дизеля очень похожи.
Диаметр цилиндра этого судового двигателя 960 мм, ход поршня — 2,5 метра! Рабочий объём цилиндра дизеля составляет
1820 литров. О других характеристиках — чуть позже. Пока скажем, что порядка сотни таких судовых дизелей в 8, 9,
10, 11 и 12-цилиндровом исполнении было установлено на суда — контейнеровозы.
Судно вместимостью по 8 — 10 тысяч тонн, движимые единственным таким судовым дизель генератором, спокойно развивают
25 узлов (более 46 километров в час).
Первый судовой двигатель серии Wartsila — Sulzer — RTA96-C (11-ти цилиндровый дизель) появился в 1997 году. Его
изготовила — японская компания Diesel United. А в 2002 году финские конструктора объявили о доступности
14-цилиндрового судового дизеля Wartsila — Sulzer.
Вот теперь о её рекордах подробнее. Wartsila (Вяртсиля) — Sulzer (Зульцер) — RTA96-C достигает 108 тысяч 920
лошадиных сил. Рабочий объём этого судового дизель генератора составляет 25 тысяч 480 литров. Литровая мощность
дизеля необычайно низка — примерно 4,3 «лошади» на литр.
Скажете, вот уж странность, ведь в современных автомобильных турбированных дизелях инженеры научились «снимать» с
литра более 100 лошадиных сил. Однако относительно-низкая мощность при столь – гигантских размерах выбрана не
спроста. Большие судовые двигатели Wartsila – Sulzer (Зульцер) работают с достоинством, неспешно (по меркам обычных
ДВС) набирая в свои гигантские «лёгкие» воздух.
Частота вращения вала при максимальной мощности у этого судового дизеля составляет всего 102 оборота в минуту
(против 3-5 тысяч оборотов у легковых дизелей). Это обеспечивает хороший газообмен в дизеле (представьте, какие
объёмы воздуха нужно прокачивать), сравнительно низкие скорости поршня в двигателе, а всё вместе — хороший КПД.
В режиме наименьшего удельного расхода топлива (не полная мощность) он превышает 50% (видимо, это рекорд для
серийных ДВС). Да и при полной нагрузке эффективность движка не намного ниже. Удельный же расход топлива на всех
режимах колеблется в районе 118-126 граммов на лошадиную силу в час; что в 1,5-2,5 раза ниже, чем у автомобильных
дизелей.
Сопоставляя цифры, учтите, что эти судовые дизели работают на тяжёлом морском дизтопливе с куда более низким
содержанием энергии, чем у автомобильных аналогов.
14-цилиндровый Wartsila — Sulzer (Зульцер) 14RTA96-C (таково полное наименование судового дизеля) весит 2300 тонн в
сухом виде (без масла и прочих технических жидкостей). Вес коленчатого вала составила 300 тонн. Длина судовых
дизелей достигает — 26,7 метра, а высота — 13,2 метра.
Из инженерных особенностей нужно отметить, что в каждом цилиндре судового дизеля устроен единственный,
расположенный в центре камеры сгорания, гигантский клапан. Есть ещё три маленьких клапана (аналоги форсунок в
обычных моторах) для непосредственного впрыска дизтоплива в цилиндр судового двигателя.
Этот огромный клапан — выпускной. От него выхлопные газы идут в общий коллектор и далее к четырём
турбокомпрессорам. Те, в свою очередь, гонят свежий воздух через охладители и к окнам, вырезанным в нижней части
цилиндра. Последние открываются, когда поршень дизеля опускается в нижнюю мёртвую точку.
Как и во многих судовых дизелях, усилие от поршня к коленчатому валу передаётся здесь крейцкопфным механизмом. Это
повышает долговечность судового дизеля. А ещё фирма гордится низким весом своих судовых дизелей.
Подумайте о нагрузках на детали дизеля, жёстких требованиях по вибрации, а также о необходимой долговечности такого
движка (представьте замену подобного судового дизеля у гиганта-контейнеровоза).
Основным материалом для постройки этого судового дизеля стали традиционные чугуны и стали.
Так что труд и талант создателей судовых дизелей Wartsila (Вяртсиля) заслуживает глубочайшего уважения.
Между тем, коллектив конструкторов Wartsila (Вяртсиля) работает над созданием и более мощных судовых ДВС. Уже есть
упоминание относительно разработки 18-цилиндрового варианта своего сверхмощного судового дизеля.
Итак. Факты о 14 цилиндровой версии:
Вес: 2300 тонн (коленчатый вал всего 300 тонн)
Длина: 27 м
Высота: 13,4 м
Максимальная мощность: 108 920 л.с. при 102 об/мин
Максимальный вращающий момент: 7 907 720 Нм при 102 об/мин
Расход топлива: более 6 283 л тяжелого горючего в час

Двигатель — это сердце любой машины, будь то автомобиль, самолёт или ракета, летящая в космос. Соответственно, для каждого типа техники понятие «большой двигатель» будет отличаться. В этой подборке мы расскажем и покажем как выглядят самые большие двигатели у всего, что только способно двигаться. Поехали.

Если говорить о серийных моделях, то здесь безусловный лидер — Triumph Rocket III от британской компании Triumph Motorcycles. В движение этого монстра приводит 3-цилиндровый 140-сильный двигатель объёмом 2,3 литра.

Если же брать в расчёт кастомы и мотоциклы, собранные в единственном экземпляре, то первенство принадлежит американскому Dodge Tomahawk. Этот мотоцикл был создан в 2003 году. Инженеры решили не мудрствуя лукаво поставить на байк оригинальный 10-цилиндровый движок от Dodge Viper мощностью 500 лошадиных сил и объёмом 8,3 литра. Томогавк по совместительству является ещё и самым быстрым мотоциклом, его максимальная скорость составляет 468 км/ч.

Автомобили

Самый большой двигатель из тех, которые когда-либо устанавливали на легковые автомобили, имел объём 28,2 л. Его поставили в 1911 году на автомобиль Fiat Blitzen Benz, который был специально построен для автогонок. Интересно, что при таком гигантском объёме двигатель выдавал всего 300 лошадиных сил, что по современным меркам не так уж и много, особенно для гоночного авто.

В современных серийных автомобилях самой большой двигатель у Dodge SRT Viper. У него под капотом находится зверский агрегат мощностью 650 лошадиных сил и объёмом 8,4 литра. Этот движок позволяет Вайперу с места разогнаться до 100 км/ч всего за 3 секунды, а впоследствии набрать максималку 330 км/ч.

Поезда

В этом классе просто вне конкуренции были локомотивы серии GTEL, созданные для американской сети Union Pacific. Эти монстры выпускались с 1952 по 1969 года и успели пережить несколько «ревизий». Так, в последней из них, мощность гозотурбинных двигателей была увеличена до рекордных 10 000 лошадиных сил. О масштабах этого силового агрегата можно судить лишь по тому факту, что топливный бак локомотива был объёмом 9500 литров.

Самолёты

С 1949 по 1959 годы у американской авиации находился на вооружении тяжёлый межконтинентальный бомбардировщик Convair B-36. Обычно на них ставили 6 поршневых двигателей с толкающими винтами. Но для парочки экземпляров было разработано нечто особенное. Это были 36-цилиндровые поршневые двигатели объёмом 127 литров. Каждый из них весил по 2700 кг и выдавал 5000 лошадиных сил.

Ракеты

Современные реактивные двигатели не поражают объёмами или размерами, но могут очень удивить выдаваемой мощностью. Самый крупный ракетный двигатель из всех, что были запущены в эксплуатацию, не считая прототипов и экспериментальных образцов, был тот, что запускал ракеты миссий «Аполлон». Этот двигатель 5,5 метров в высоту и развивает сумасшедшую мощность 190 000 000 лошадиных сил. Для сравнения: этот двигатель производит там много энергии, что её хватило бы на то, чтобы освещать весь Нью-Йорк в речение 75 минут.

Промышленные турбины

На одной из атомных электростанций во Франции находится этот монстр, способный производить 1750 Мегаватт энергии. Это самый крупный турбогенератор из всех когда-либо построенных. Это понятно хотя бы потому факту, что одни только роторные диски внутри него весят 120 тонн. Этот двигатель преобразует влажный пар от атомного реактора в электроэнергию. Если мерить привычными нам лошадиными силами, то его мощность равняется 2 300 000 л.с.

Ветряной ротор

Ещё один способ получать электрическую энергию — из ветра. Однако, по сравнению с атомом он не такой уж эффективный. Но об этом позже, а пока, для того, чтобы вы понимали масштаб, взгляните на Boeing A380, это действительно очень большой самолёт.

А вот он же в сравнении с тем самым ветрогенератором. Его мощность 8 000 лошадиных сил, а диаметр лопастей 154 метра. Они делают 12 оборотов в минуту и вырабатывают 6500 кВт энергии. В десятки раз меньше, чем атомная турбина.

Корабли

Пожалуй, самые интересные, а заодно и самые большие в физическом плане двигатели, у морских судов. Вот, например, двухтактный дизельный двигатель с турбонаддувом RT-flex96C. Его размеры действительно впечатляют: 26,5 метров в высоту и 13,5 в длину. Выдаёт этот здоровяк без малого 108 тысяч лошадиных сил.

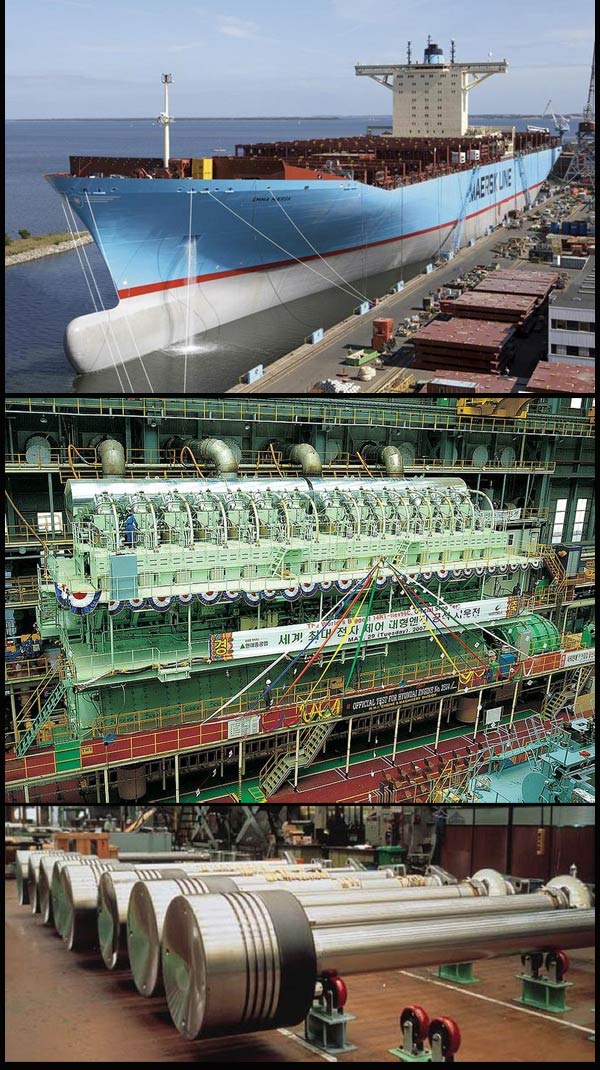

Ставится этот двигатель вот на такой огромный контейнеровоз Emma Maersk. Расход топлива у двигателя составляет 6,3 тонны мазута в час.

Это абсурд. Но это есть.

При просмотре фильма “Титаник” вы никогда не задумывались, глядя на винты, что за машина должна их вращать? Какого размера двигатель нужен, чтобы привести в движение океанский лайнер или контейнеровоз, размером со здание?

А нужны двигатели размером с небольшой домик. Самым мощным в мире дизельным двигателем сейчас является Wartsila-Sulzer RTA96-C . Это турбодизельный двигатель, созданый специально для больших океанических кораблей. Весит сей агрегат 2300 тонн, в длину насчитывает 27 метров (89 футов), в высоту 13(44 фута).

Притрите, пожалуйста, клапана

Автолюбители любят похвастаться между собой мощностями двигателей своих авто. Напимер популярный Volkswagen Touareg имеет под капотом целых 345 “лошадей”. Это очень мощная и тяговитая машина.

Наш двигатель имеет мощность 108,920 л/с при 102 об/мин. Сто тысяч. Довольно примечательно что столь огромный двигатель имеет столь малуо оборотистость. Зато момент 7 603 000 ньютон/метр. Это вам не самолеты за собой тягать)

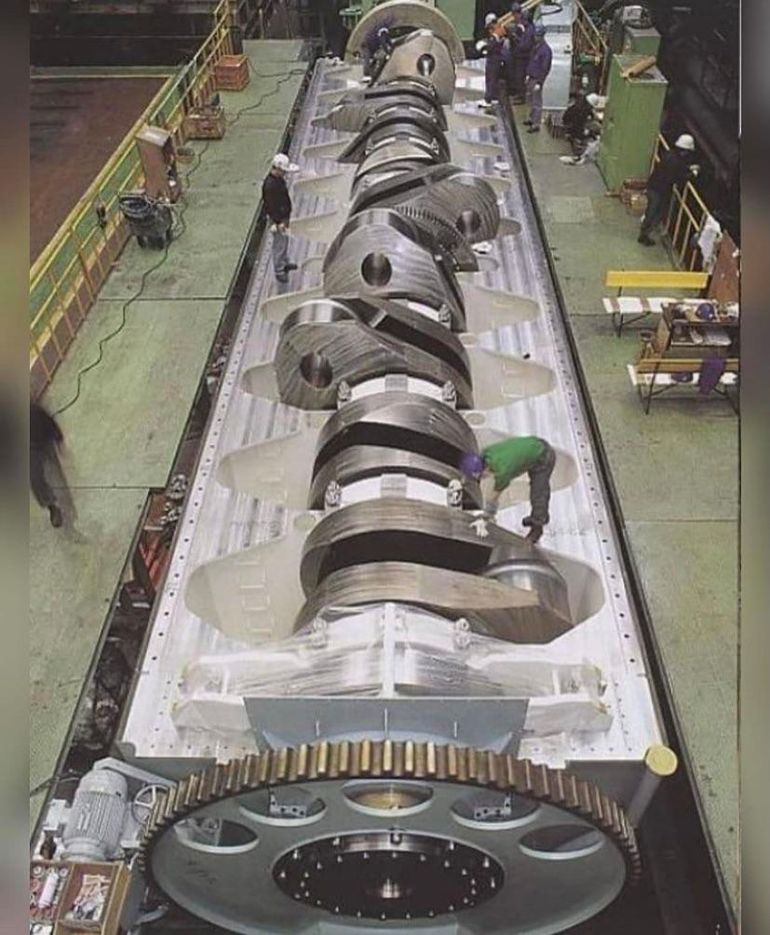

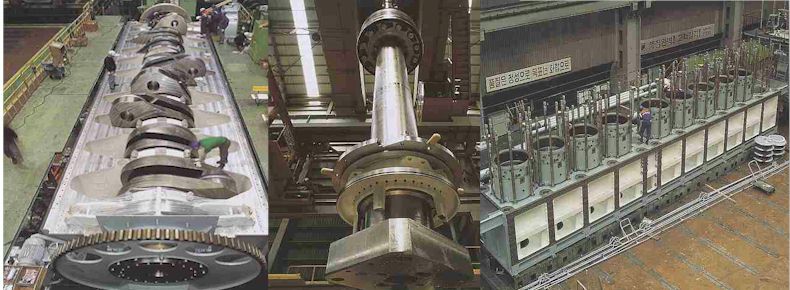

Монтаж коленчатого вала

Объемы двигателя тоже просто поражают. Например объем одного цилиндра составляет без малого 1820 литров. Каждый из них развивает мощность в 7780 л/с. А таких цилиндров у двигателя 14, и суммарный объем составляет 25480 литров .

Кушает этот дом 6284 литра в час. Трудно представить себе объемы топливных баков, необходимых например, чтобы переплыть Атлантику. Однако плавают.

Самый мощный в мире двигатель и рабочий)

Вот несколько кораблей, на которых устанавливаются подобные двигатели:

Knock Nevis, или T.T. Jahre Viking – супертанкер. Длина 485 метров. Титаник рядом с ним кажется мелким. Самый мощный в мире танкер имеет право иметь самый мощный в мире двигатель.

Введен в эксплуатацию самый мощный в мире двигатель

Первый в мире тихоходный 14-цилиндровый двигатель введен в эксплуатацию 1 сентября 2006 года на большом быстроходном контейнеровозе. Разработанный корпорацией Wärtsilä 14-цилиндровый двигатель Wärtsilä RT-flex96C также является самым мощным двигателем в мире с выходной мощностью 80 080 кВт (108 920 л.с.) при 102 об/мин.

14-цилиндровый двигатель Wärtsilä RT-flex96C является крупным прорывом в судостроении. Он расширяет доступную мощность, чтобы соответствовать новому поколению крупных контейнеровозов, сочетая в себе преимущества проверенных и надежных конструкций двигателей с полной гибкостью технологии Common-Rail RT-flex.

Традиционно тихоходные судовые двигатели имеют не более 12 цилиндров. Однако, когда несколько лет назад было признано, что предполагаемым контейнеровозам потребуется больше, чем было доступно от существующих тихоходных двигателей RTA96C и RT-flex96C, было найдено решение расширить диапазон мощности двигателя до 80 080 кВт, предложив также 13- и 14-цилиндровые двигатели.

Таким образом, 14-цилиндровый RT-flex96C основан на уже хорошо зарекомендовавшей себя 12-цилиндровой конструкции RT-flex96C, которая сама была разработана на основе RTA9. Тип двигателя 6C широко применяется на контейнеровозах с 1998 года. Таким образом, он выигрывает от богатого опыта обслуживания двигателей того же типа. На сегодняшний день более 300 двигателей RT-flex96C и RTA96C находятся в эксплуатации или заказаны по всему миру.

Адаптация для 14 цилиндров

Тем не менее, большое внимание было уделено практичности увеличенного количества цилиндров и обеспечению того, чтобы двигатели соответствовали всем ожиданиям с точки зрения безопасности, надежности и долговечности.

Что касается конструкции двигателя, то уже была использована возможность при адаптации двигателя типа RTA96C к системе Common-Rail RT-flex для внесения определенных изменений во все номера цилиндров для улучшения производства. Эти изменения также привели к большей жесткости и снижению напряжений в конструкции. При пересмотре также учитывались 14-цилиндровые двигатели, чтобы обеспечить достаточную прочность и жесткость конструкции без дальнейших модификаций.

Коленчатый вал RT-flex96C имеет достаточный крутящий момент для 14 цилиндров, материал был модернизирован, чтобы обеспечить повышенную термоусадку для большего запаса прочности. Конструкция подпятника в двигателях RT-flex96C со среднезубчатым приводом была переработана для снижения деформаций и напряжений даже при повышенной тяге в 14-цилиндровом двигателе, когда судно оборудовано валодвигателем.

Система Common-Rail Wärtsilä RT-flex

Полностью управляемая электроникой система Common-Rail Wärtsilä RT-flex 14-цилиндрового двигателя обеспечивает значительные преимущества для судовладельцев. Это дает непревзойденную гибкость в работе двигателей, что приводит к бездымной работе на всех рабочих скоростях, снижению расхода топлива, снижению затрат на техническое обслуживание и снижению устойчивых рабочих скоростей для лучшего маневрирования. Система RT-flex также имеет потенциал для адаптации к будущим потребностям.

Визуальной особенностью 14-цилиндрового RT-flex96C являются скромные размеры компактного блока питания по сравнению с габаритными размерами двигателя, а также отсутствие привычного для двигателей с механическим управлением полноразмерного распределительного вала. Блок подачи топлива с насосами подачи топлива и масла сервопривода находится со стороны двигателя, посередине на средней зубчатой ​​передаче. Есть две идентичные направляющие, каждая на семь цилиндров, вдоль верхней части цилиндров.

Высокоэффективная рекуперация отработанного тепла

Важной особенностью первой судовой установки 14RT-flex96C является высокоэффективная система рекуперации отработанного тепла. Это способствует значительной экономии топлива и сокращению выбросов выхлопных газов.

Выхлопные газы главного двигателя судна проходят через экономайзер выхлопных газов для выработки пара для турбогенератора. В состав турбогенераторной установки входит также газотурбинная силовая турбина, приводимая в движение частью отработавших газов, отводимых от основного потока через турбокомпрессоры двигателей.

Эта высокоэффективная установка для рекуперации отработанного тепла может обеспечить электрическую мощность до 12% от мощности основного двигателя. Вырабатываемая электроэнергия подается на главный распределительный щит корабля и используется в валовом двигателе для обеспечения движения корабля. Часть пара из выхлопного экономайзера используется для отопления судов.

Максимальная рекуперация энергии достигается за счет адаптации двигателя к более низким температурам всасываемого воздуха, которые доступны за счет забора всасываемого воздуха снаружи корабля (окружающего воздуха), а не из машинного отделения корабля. Турбокомпрессоры двигателя рассчитаны на более низкие температуры воздуха на впуске, тем самым увеличивая энергию выхлопа, не влияя на поток воздуха через двигатель. Таким образом, тепловая нагрузка двигателя не увеличивается, а его надежность не снижается.

Контакт для СМИ:
Марит Холмлунд-Сунд
Менеджер по связям с общественностью
Корпорация Wärtsilä
Прямой тел: +358 10 709 1439
Прямой факс: +358 10 709 1425
Электронная почта: [email protected]. Интернет: www.wartsila. com

Примечания для редактора:
Wärtsilä расширяет возможности бизнеса своих клиентов, предоставляя им комплексные энергетические решения на протяжении всего жизненного цикла. Создавая лучшие и экологически безопасные технологии, Wärtsilä ориентируется на морские и энергетические рынки, предлагая продукты и решения, а также услуги. Благодаря инновационным продуктам и услугам Wärtsilä стремится стать самым ценным деловым партнером для всех своих клиентов. Это достигается благодаря самоотверженному труду более 12 000 профессионалов, работающих в 130 офисах Wärtsilä в более чем 60 странах мира.
www.wartsila.com


Wärtsilä-Sulzer RTA96-C: самый большой в мире двигатель

Автор Кирби Гарлитос

Опубликовано 16 июня 2011 г.

В мире, где автомобили пользуются большим уважением в зависимости от того, насколько мощными являются их двигатели, мы иногда теряем представление о силе и мощи этих плохих парней. Bugatti Veyron Super Sport, считающийся самым быстрым автомобилем на планете, оснащен 8,0-литровым двигателем W-16 мощностью 1200 л.

Поставьте это рядом с Wärtsilä-Sulzer RTA96-C, а трансмиссия предположительно всемогущего Veyron сведена к не более чем картинговому двигателю. Видите ли, Wärtsilä-Sulzer RTA96-C носит звание самого большого двигателя в мире. Вы спросите, насколько велик «большой»? Во-первых, каждый из 14 цилиндров имеет рабочий объем 111 143 кубических дюйма, что составляет около 1820 литров, производя 7780 лошадиных сил. И это только один.

Сложите все 14 цилиндров и получите общий рабочий объем 1 556 002 кубических дюйма — это 25 480 литров — при максимальной мощности 108,920 лошадиных сил при 102 об/мин и максимальный крутящий момент 5 608 312 фунт/фут при 102 об/мин.

Подробнее после прыжка .

Если вы думаете, что эти цифры ошеломляют, попробуйте хорошенько взглянуть на двигатель. Он возвышается на 44 фута над землей, имеет длину 89 футов — размер небольшого здания, если вы пытаетесь провести какое-то сравнение — и весит смешные 2300 тонн, причем коленчатый вал двигателя уже весит 300 тонн. Угу.

Разработанный финским производителем Wärtsilä, RTA96-C был введен в эксплуатацию еще в 2006 году на судне Emma Mærsk, которое когда-то было самым большим контейнеровозом в мире. Чтобы привести в действие такое огромное судно, RTA96-C использует все свои рабочие характеристики до абсолютного предела, и даже в режиме максимальной экономии топлива он по-прежнему потребляет 1660 галлонов мазута в час.

Только представьте, насколько мал двигатель Veyron Super Sport по сравнению с этим монолитом трансмиссии. Более того, представьте себе, если что-то подобное — конечно, уменьшенное в размерах — находится под капотом вашего автомобиля.
