Ходовая ваз 2110 схема: Схема подвеска ваз 2110

Подвеска ВАЗ 2110, передняя подвеска ВАЗ 2110 устройство и ремонт. Как отремонтировать переднюю подвеску ВАЗ 2110. Неисправности передней подвески ВАЗ 2110.

Каждый автолюбитель знает, какую большую роль отыгрывает подвеска в автомобиле. Однако иногда с данным узлом могут возникать определенные проблемы, самостоятельно устранить которые может каждый автовладелец, обладающий хотя бы минимальным опытом в ремонте автомобилей.

Содержание

• Передняя подвеска ВАЗ 2110, схема и устройство
• Гидравлическая телескопическая стойка передней подвески ВАЗ 2110
• Возможные неисправности передней подвески ВАЗ 2110
• Стук в передней подвески, причины и как устранить
• Видео, как устранить стук в передней подвески ВАЗ 2110
• Шум в передней подвески, причины и как устранить
• Видео, как устранить шум в передней подвеске ВАЗ 2110
• Причины быстрого износа автошин, как устранить
• Причины ухода машины при движении по прямой в сторону, как устранить
• Диагностика передней подвески ВАЗ 2110, на что обращать внимание
• Видео, ремонт передней подвески ВАЗ 2110 своими руками
• Советы профи

Передняя подвеска ВАЗ 2110, схема и устройство

К передней подвеске ВАЗ 2110 крепятся колеса, данный узел отвечает за амортизацию «передка» транспортного средства, регулировку колес, схождения, развала и обеспечивает устойчивость при езде.

Для изменения развала колес в передней подвеске есть поворотный кулак, а также верхний болт, имеющий пояс и эксцентриковую шайбу.

Шаровая опора предназначена для объединения нижней части подвески, то есть рычага и поворотного кулака. Резинометаллические шарниры объединяют опоры поперечины, продольные растяжки и нижние рычаги.

Поперечина передней подвески — это штанга, с которой соединены нижние рычаги. К кузову она крепится с помощью резиновой подушки.

Гидравлическая телескопическая стойка передней подвески ВАЗ 2110

Главная деталь передней подвески — гидравлическая телескопическая стойка, незаменимая в вопросе амортизации и обеспечении комфортной езды на автомобиле. На стойку монтируют:

• Специальные пружины.
• Верхнюю опору.
• Амортизаторы с плунжером и пружиной.
• Подшипник, который обеспечивает поворот стойки с колесами.
• Буфер, который нужен, чтобы ограничивать ход сжатия. Данный элемент на ВАЗ 2110 изготовлен из полиуретана.

Возможные неисправности передней подвески ВАЗ 2110

Для передней подвески ВАЗ 2110 характерны определенные неисправности, определяемые такими явлениями, как износ шин, шум, стуки.

Стук в передней подвески, причины и как устранить

Если от передней подвески начали слышаться стуки, это может быть обусловлено несколькими причинами:

1. Нарушенный баланс регулировки колес.
2. Нарушение целостности резиновой части подвески. При этом стук очень четкий.

3. Износ шарниров.
4. Выход пружин из строя.
5. Недостаточно прочное крепление к кузову.
6. Ослабло крепление болтов либо износились подушки или стяжки на поперечине.
7. Неисправности стойки.

Видео, как устранить стук в передней подвески ВАЗ 2110

Шум в передней подвески, причины и как устранить

Если вы слышите шум (не стук) от передней подвески, проблема может заключаться в следующем:

1. Разрушение буфера хода сжатия.
2. Разбалансирование колес..
3. Износ штанги или резиновых подушек стяжки.
4. Разрушение резиновых компонентов в опоре стойки.
5. Ослабление болтов, крепящих штангу стабилизатора поперечной устойчивости к кузову.
6. Поломка пружин подвески или нарушение ее геометрии.

Видео, как устранить шум в передней подвеске ВАЗ 2110

Причины быстрого износа автошин, как устранить

Если покрышки вашего автомобиля изнашиваются очень быстро, а вы не являетесь поклонником резких торможений и быстрых разгонов, а также не перегружаете свое транспортное средство, тогда причины быстрого износа могут быть:

• Нарушение баланса колес.
• Износ шарниров.
• Неправильно выбраны углы установки колес.

Причины ухода машины при движении по прямой в сторону, как устранить

Иногда автомобилисты замечают, как при езде по прямой транспортное средство уводит в сторону. Существует ряд причин такого явления:

• Разное давление в покрышках. Это следует проверить в первую очередь.
• Каждая пружина имеет свой показатель степени сжатия. В случае, если пружина теряет упругость, необходимо обязательно заменить ее.
• Разрушение резинового компонента на опоре стоек. При этом может возникнуть характерный стук. Ситуацию можно исправить заменой элемента.

• Неправильный угол колес. Частая причина износа покрышек. Данную проблему желательно доверить специалистам, так как самостоятельно отремонтировать переднюю подвеску при такой неисправности сложно.

Диагностика передней подвески ВАЗ 2110, на что обращать внимание

1. Специалисты советуют уделять особое внимание защитным чехлам шарниров, периодически контролировать их состояние и проверять переднюю подвеску на наличие механических повреждений.
2. Проверьте, есть ли на рычаге передней подвески или любом другом элементе трещины либо прочие видимые повреждения. Также проверьте места соединения элементов. При деформации компонентов, вероятнее всего, угол колес нарушится, и уже не удастся отрегулировать их.

3. Проверьте подушки, верхние опоры стоек, шарниры, шаровые опоры. Если на резиновых компонентах есть разрывы, их нужно заменить.
4. Замерьте расстояние между тормозным диском и нижним рычагом. Так можно проверить шарнир подвески. В случае, если расстояние составляет больше 0.8 миллиметра, нужно заменить шарнир на новый.

5. Если пружина просела или вышла из строя, замените ее.
6. При наличии на буфере следов разрушения, сразу замените его.
7. Шаровые шарниры меняют при их деформации или износе. Другие шарниры необходимо заменить, если износились стойки штанги стабилизатора или сами шарниры.

8. Все резиновые компоненты меняются при разрушении или деформации.
9. Если ослабло крепление верхней опоры стойки, подтяните его. Вероятнее всего, серьезного вмешательства не понадобится.

Видео, ремонт передней подвески ВАЗ 2110 своими руками

Советы профи

Для любого транспортного средства желательно организовать профилактику, чем потом в несколько раз больше платить за ремонт. Поэтому желательно устранять неисправности передней подвески при первых их проявлениях, во избежание более серьезных проблем в будущем.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится.
  Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Устройство ходовой части ВАЗ 2114 – задняя и передняя подвеска

Главная » ВАЗ 2114 » Подвеска

Автор Сергей Жигулин На чтение 6 мин. Опубликовано 08.10.2021

Полный комплект элементов ходовой части ВАЗ 2114

В устройство ходовой части автомобиля входит две подвески – передняя и задняя. Во время эксплуатации машины больше всего нагрузки приходится на ходовую. От состояния передней и задней подвесок зависит качество и комфорт езды, а также безопасность водителя и пассажиров. Основная функция каждой подвески – это устранение колебаний и смягчение езды. Также в задачи ходовой части входят уменьшение кренов при поворотах, обеспечение плавного хода, предоставление высокой информативности для водителя в городе и на скоростной магистрали.

На дорогах стран СНГ ходовая часть испытывает сверх нагрузки, так как состояние дорожного полотна оставляет желать лучшего. Как результат, частое обращение автомобилистов в автосервис. С ВАЗ 2114 дела обстоят лучше, так как здесь стоят более современные системы, если сравнивать с предыдущими моделями Лада. Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понимать, что вышло из строя, необходимо знать устройство подвески.

Содержание

1. Что входит в заднюю подвеску?
2. Разбор и замена задней подвески: инструкция
3. Устройство передней подвески
4. Разбор и замена передней подвески: инструкция

Что входит в заднюю подвеску?

На изображении ниже присутствуют все основные элементы задней подвески, которые могут выйти из строя.

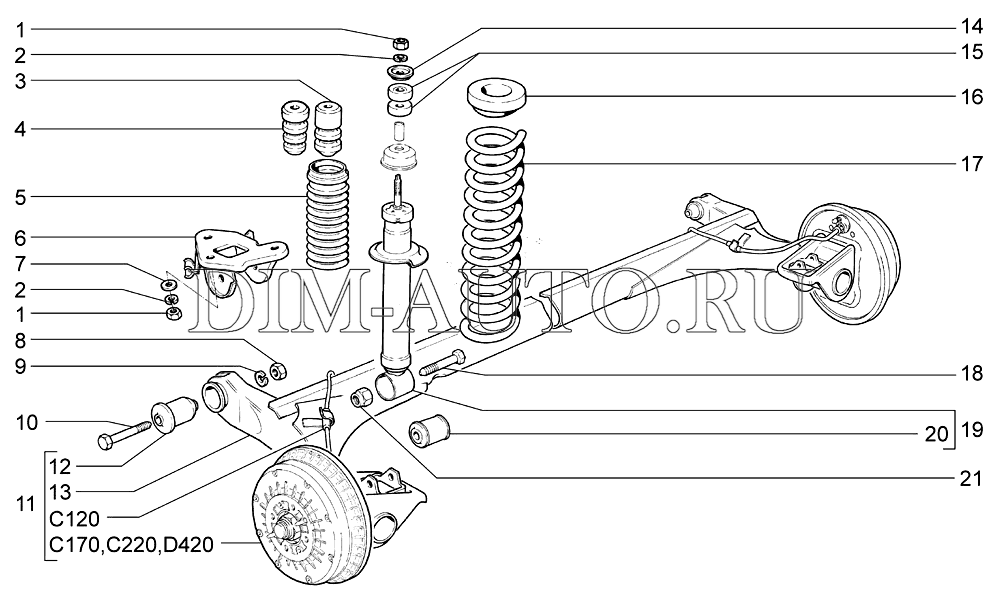

Схема задней подвески ВАЗ 2114

1. Первая деталь – это резинометаллический шарнир, который является основным креплением к кузову автомобиля.
2. Кронштейн, с помощью которого происходит крепление рычага задней подвески к кузову.
3. Кожух амортизатора.
4. Буфер, принимающий на себя нагрузку от хода сжатия.
5. Крышка кожуха.
6. Основная шайба опоры.
7. Амортизационная подушка.
8. Распорная втулка.
9. Стойка (амортизатор).
10. Прокладка изоляции.
11. Цельная пружина.
12. Соединительный элемент для рычагов.
13. Балочный рычаг.
14. Кронштейн для крепления конструкции стойки.
15. Фланец.
16. Рычажная втулка.

В устройство балки входит соединитель и два продольные рычаги, эти элементы обозначены на схеме под номером «12» и «13». Скреплены детали между собой за счет сварки. В задней части к рычагам присоединены фланцы (номер «15»), кронштейны для крепления стоек (амортизаторов). К фланцам прикручены оси задней пары колес вместе с тормозными элементами. Спереди на рычагах задней подвески установлены втулки (16). Крепятся они за счет резинометаллических шарниров – номер «1». Пружина одним концом упирается на опору через резиновую прокладку, а другим – на амортизационную чашку.

Разбор и замена задней подвески: инструкция

Цветом выделены основные части задней подвески

Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

1. ВАЗ 2114 устанавливается под смотровой ямой, как вариант – на подъемник. В багажном отделении отсоединяются задняя и боковая облицовка, катушка ремней безопасности. Также в багажном отделении есть крепления стоек к кузову автомобиля. Их необходимо ослабить, полностью откручивать не нужно.
2. Далее ослабляются крепления задней колесной пары. Для этого нужно снять колпаки, а затем полностью демонтировать колеса. Держать автомобиль в этом время должны надежные домкраты, обычно их устанавливают с каждой стороны.
3. Теперь необходимо демонтировать тросы тормозной системы. Доставать их нужно в сборе. Для этого отсоединяются крепления тросов к рычагам подвески и кузову ВАЗ 2114. После демонтируются тормозные барабаны. Наконечники тросов следует достать из рычагов ручного привода. Также нужно отсоединить фланцы от тормозных щитков.
4. Перед тем, как демонтировать шланги и патрубки тормозной системы, нужно позаботиться о предотвращении утечки. Далее необходимо демонтировать упругий рычаг привода, который используется для работы регулятора давления тормозов. Чтобы извлечь рычаг, нужно разобщить его с кронштейном за счет удаления стопорной шайбы, затем убрать серьгу с колесной оси.
5. Следующим шагом будет отсоединение стоек (амортизаторов). Для этого следует снять резиновые подушки, гайки крепления к кузовной части и шайбу. После этого нужно поставить дополнительные упоры для передней колесной пары. Заднюю часть следует приподнять. После этого можно снимать буфера хода сжатия, пружины и амортизационные кожухи.
6. Если отсоединить кронштейны крепления кузова, то всю балку можно будет отсоединить. Перед автомобилистом будет лежать задняя подвеска вместе со стойками. При необходимости можно разобрать амортизаторы, что уже не составит труда.

   Составляющие задней стойки ВАЗ 2114

ВАЖНО. Извлекать амортизационную пружину нужно при помощи специальных стяжек. Если их не использовать, можно получить серьезную травму, так как железная пружина находится под большим давлением.

Устройство передней подвески

Основным элементом передней ходовой части ВАЗ 2114 является амортизаторная стойка, которая обозначена под номером «9». Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Под номером «11» указан болт, который проходит через отверстия стоечного кронштейна, он имеет эксцентриковую шайбу и эксцентриковый поясок. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат – автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу.

Схема и пояснения к ней

Разбор и замена передней подвески: инструкция

1. ВАЗ 2114 устанавливается на смотровую яму или поднимается на подъемнике. Автомобиль нужно поставить на стояночный тормоз. С колес необходимо снять колпаки, ослабить болты крепления и открутить гайку ступицы. Зафиксировав переднюю часть автомобиля, можно снимать передние колесо.
2. Далее необходимо извлечь палец шарового шарнира, который находит в поворотном рычаге передней стойки. Следующим шагом будет демонтаж передней стойки стабилизатора (номер «24») от рычага передней подвески (номер «22»). Следующим удаляются растяжки от кузова (30). Далее необходимо полностью отсоединить шаровой шарнир, который держится на поворотном кулаке.
3. Теперь можно демонтировать рычаг передней подвески. Для этого его нужно отсоединитесь от кронштейна кузова (28). После рычаг снимается вместе с кронштейном и растяжкой (29, 30). Также необходимо убрать болты, с помощью которых колодки прикреплены к поворотному кулаку.
4. Перед автомобилистом будет суппорт в сборе. Чтобы с ним не возникало проблем, его не нужно полностью снимать, требуется подвесить суппорт на крючке таким образом, чтобы на основной шланг не поступала нагрузка. Следующим шагом будет выпрессовка шлицевого хвостовика из ступицы переднего колеса.
5. Со стороны моторного отсека нужно убрать защитный кулак («41»). Для этого следует раскрутить гайки телескопической стойки, а затем снять цельную стойку передней подвески. Она должна быть вместе со ступицей колеса и поворотным кулаком. Аналогичным образом снимается другая стойка передней подвески. Далее со штанги демонтируются стойки.

   Снятие пружин при помощи стяжек

При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат – дополнительные расходы.

В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ 2114, нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости.

Оцените автора

Ремонт стартера ВАЗ 2110 своими руками.

Как отремонтировать стартер на ваз 2110. Самостоятельно ремонтируем стартер ваз 2110.

Стартер ВАЗ представляет собой мощный электродвигатель постоянного тока. Различные факторы, например, длительное удержание ключа в положении «Пуск», способы повлечь за собой его возгорание. Если стартер не работает, не спешите приобретать новый, сначала попробуйте его отремонтировать.

Где находится стартер ваз 2110

На ВАЗ 2110 устанавливается небольшой, однако достаточно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электродвигателя невозможно обеспечить требуемую частоту вращения коленчатого вала.

Этот блок заменен, так как для бензинового двигателя, имеющего средний объем цилиндра, для запуска достаточно энергии в три кВт. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от расположения аккумуляторной батареи.

Схема стартера ВАЗ 2110

Стартер ВАЗ 2110 состоит из:

карданный вал — 1; Рукава передней крышки — 2; ограничительное кольцо — 3; шестерни с внутренним кольцом обгонной муфты — 4; Роликовая обгонная муфта — 5; Опоры карданного вала с вкладышем — 6; оси планетарного редуктора — 7; колодки — 8; рука рука — 9; Рычаг привода — 10; передняя крышка — 11; Релейные якоря — 12; Удерживающая обмотка — 13; втягивающая обмотка — 14; тяговое реле — 15; стержень тягового реле — 16; сердечник тягового реле — 17; контактная пластина — 18; Крышки тягового реле — 19; контактные болты — 20; вывод «положительных» кистей — 21; скобы — 22; Держатель стука — 23; «Позитивная кисть» — 24; Анкерный вал — 25; шпилька для галстука – 26; задняя крышка с рукавом – 27; коллектор — 28; Корпусов — 29; постоянный магнит — 30; Якорный анкер — 31; Возможности анкерного вала с вкладышем — 32; планетарная передача — 33; Центральная (ведущая) шестерня — 34; водил — 35; шестерни с внутренними зубьями — 36; Класс колец — 37; Ступицы с наружным кольцом обгонной муфты — 38.

Пусковое устройство, принцип работы

Стартер играет ключевую роль в запуске автомобиля. Двигатель автомобиля запускается после вращения коленчатого вала, а вращение коленчатого вала осуществляет стартер, который оснащен четырехдиапазонным электродвигателем от Лады 2110. Внутри него находятся четыре щетки, увеличивающие мощность электродвигателя. Он питает стартер от аккумулятора.

Существует два типа стартеров: нелегальный и шестеренчатый. «Десятки» стандартно комплектуются редукционным вариантом, так как для его нормальной работы нужен меньший ток. За счет этого пониженный стартер прокручивает коленвал и при низком заряде аккумулятора. При долге редукционного стартера с разряженным аккумулятором быстро выходит из строя моментная шестерня.

Не крутит стартер ВАЗ 2110, возможные причины неисправности

Если стартер на ВАЗ 2110 не крутит, возможно у них окислились или плохо затянуты наконечники. В этом случае необходимо зачистить и подтянуть клеммы. Ремонт стартера также предусмотрен при неисправности реле (обрыв, заедание или смещение). Чтобы ваш автомобиль снова заработал, достаточно поменять неисправную деталь.

Замыкание в обмотке устройства также приводит к отказу его от работы. Еще одной неисправностью, из-за которой может не работать стартер, является отсутствие полного контакта в замке зажигания. Для устранения поломки нужно проверить замок зажигания и заменить его контактной частью.

Диагностика стартера ВАЗ 2110

Если при включении стартера он плохо крутит, очень медленно проворачивая коленвал, в первую очередь стоит обратить внимание на масло. Возможно, он просто не соответствует сезону и работу стартера ограничат сразу после его замены на более подходящий для текущего года.

Если аккумулятор разрядился или его наконечники и выводы окислились, то сразу после устранения неисправности данных (затем контактная группа и зарядка аккумулятора) нормальная работа стартера будет восстановлена.

Причиной плохой работы стартера нередко является слабый контакт его щеток или ослабление затяжки наконечников проводов. В этом случае придется демонтировать и разбирать устройство, чистить коллектор, менять щетки и регулировать натяжение пружин.

Если при разборке стартера вы обнаружили проскальзывание муфты свободного хода, замените привод стартера. Достаточно исправить ситуацию, если привод стартера с трудом двигается по винтовой нарезке – промыть нарезку вала и смазать ее маслом.

Если появился венец маховика, будет слышен характерный выбитый звук, от которого можно только избавиться от опасений. Очень похоже на ползание вы услышите, если пружина буфера ослаблена. В этом случае замените его.

А вот сильный шум, которым сопровождается работа стартера, может свидетельствовать об ослаблении крепления полюса или самого стартера. В последнем случае надежно закрепите стартер, а в первом — усилите крепление полюса, затянув винт.

Инструменты, приспособления, расходные материалы

1. Торцевые головки на «13» и «15».
2. Ручка с дребезжанием.
3. Расширение.

Ремонт стартера ВАЗ 2110 (пошагово)

1. В первую очередь снимите минусовую клемму с аккумулятора.
2. Для удобства снимите корпус воздушного фильтра.
3. Затем отсоедините провод от втягивающего реле.

   Положительный провод также следует открутить от клеммы.
4. Теперь отведите провода в сторону, чтобы получить доступ к нужным предметам.

5. Отвернуть гайки крепления стартера к КПП.
6. Отдаем стартер и переходим к разборке агрегата.

7. Сначала открутите гайку М10.

8. Затем нужно отсоединить провод от контактного болта.

9. Открутить два болта, крепящих тяговое реле, и демонтировать его.

10. Снимите анкерный фиксатор, подняв его, чтобы снять петлю якоря с рычага.

11. После снятия втягивающего реле проверьте, закрыты ли болты контактной пластины. Для этого переместите якорь до упора внутрь и измерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените или отремонтируйте реле.

12. Для ремонта реле необходимо открутить два винта, выпаять выводы обмоток реле, снять крышку и зачистить наждачной бумагой контактную пластину и головку болтов. Если головки болтов сильно подгорели, разверните их на 180 градусов.

13. Теперь переходим к ремонту редуктора стартера. Шестерни внутри со временем изнашиваются, ухудшаются свойства смазки и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.

14. Отвинтить гайки стяжных разливов. Далее со стороны привода демонтируем крышку с приводом и коробкой передач в сборе.

15. Две стяжные шпильки от крышки, т.к. без них разбирать привод и редуктор намного удобнее.

16. Снимите шестерни планетарной передачи, все три. Если повреждены их зубья или игольчатые подшипники, застрявшие в шестернях, замените шестерни.

17. Что касается держателя ремня, желательно поменять его в сборе.
18. С головки коллектора снимите крышку со щетками и щеткодержатель.

19. Открутите два винта и снимите щеткодержатель с крышки.

20. При установке щеткодержателя снимите зажимы с пружин.

21. Чтобы проверить анкер на возможные дефекты, снимите его с корпуса.

22. Снимите шестерню с анкера.

23. Снимите якорь со статора.

24. С лампочкой 220 В Проверить обмотку. При подаче напряжения на сердечник якоря и токосъемную пластину лампочка не должна гореть. И если он сгорит, замените якорь.

25. Перейти к замене бендикс. Снимите редуктор с приводом.

26. Снимите с рычага с контекстом.

27. Вылет из стопорного кольца ограничительного кольца с подходящей оправкой.

28. Снимите стопорное кольцо, а затем ограничительное.

29. Снимите привод с приводного вала в сборе.

30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.


Замена реле стартера ВАЗ 2110

Заказ работ:

1. Сначала демонтируйте реле. К нему подключены два провода. Отсоединяем от реле красный провод, идущий на контакт «папа».

2. На задней части реле отвернуть две гайки с помощью ключа на «13».

3. Плоской отверткой отсоедините шнур на передней части крепления втягивающего реле.

4. Теперь можешь брать его осторожно. Следите за тем, чтобы при выполнении этого действия пружина в реле не выпадала, а сердечник оставался внутри.

5. Новое реле установить в обратном порядке.

Установка стартера ВАЗ 2110

Установка стартера выполняется в обратном порядке.

Советы проф.

При появлении неисправностей, характерных для поломки стартера, не отчаивайтесь. Ремонт стартера своими руками вполне реален, поэтому не спешите покупать новый элемент.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
• Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Ваз-2110: Куцивива квамари охлаждающая жидкость

Пангува мудзиму дзомуньика инджини звинованиса хомбе якаванда куписа. Nokuda kwechikonzero ichi, kuitira kuti injini anogona kushanda chaiye rudzi, звакакодзера нечисимба мучитонхорера. Иношандиса ринокоша мвура — антифриз (антифриз). Это pakupedzisira anorasikirwa ehupfumi ayo.

-Гор мавири кутонхора Уруме инотонходза инджини звишома уе звишома инобудирира. Изви звине нгози звикуру. Ngatitarisei sei kuita mumotokari Ваз-2110 йокуцива охлаждающая жидкость. рузиво урву вачава кубацира звосе рузиво ватьяири.

Ресурс охлаждающих жидкостей

Важинджи ванодавира кути охлаждающих жидкостей ано анофанира куцивива пашуре 100 000 макиромита. Чоквади хачиси. Мугадзири вачо Чиниорва нокути мотокари звинода кучинджа антифриз осе 2 года нокушанда мотокари кана осе 45000? км. Охлаждающая жидкость Asi ari kutengeswa chinhu chigona uye (Ваз-2110). Ндинойта сей курицива? Хазвина нёре.

Кана кучинья антифриз

Кана рувара охлаждающая жидкость чакачинья мукуведзера танги, кана антифриз звава ора, уйе памусоро пеньика дура чиноонека мафута фириму, ринотаура незвокукоша куцива охлаждающая жидкость. Uyewo mumwe zvairatidza kuti kudiwa Ваз-2110 kutsiva охлаждающая жидкость vari kakawanda musoro injini перегрев. Asi tinofanira kuyeuka kuti Ваз-2110 akagadzirirwa kutyaira pachidiwa pamatunhu aimhanya. Кана мотокари ири кушанда пангува якадерера кумханья, аси антифриз аногона кубика уйе кубва.

Кубика чири пачена кути антифриз, уйо акафирва эхупфуми дзаво. Аси китайский уве Switch. Дзимве нгува звинобацира кугадзириса дамбудзико куцивива квемари геджи ане кутонхора мвура. Ваз-2110 anewo Переключатель охлаждающей жидкости, изво звиноратидза укуру перегрева памусоро приборной панели. Химве чиконзеро некути изво звинофанира куцивива антифриз — мвура. Ин изви мотокари яканака (ндинорева звосе «звегуми» мхури) звиноитика уйе звакаджайрика мазува мамириро эзвиньху. Аси васина мано йокутсива хакуна куквана. Звакакодзера зваказара куонгорора йосе кутонхора мамириро йокугадзириса дамбудзико. Dzimwe nguva idonhe aya zvokuti duku kuti havana zvakaoma kuona. Антифриз аногона кубика уйе сасана кубурикидза асингазивиканви нзира муридзи. Практикуйте kwerunyararo kutonhora mugadziriro mudzimba mota kunoratidza kuti idonhe izvi zvinogona kuva uye okusungisa. Dambudziko racho rinogona kugadziriswa nokutsiva okunze.

Кана антифриз анотанга кубика, аси ири звисингатомбоити сандара, рувара хаана кучинджа, сака звинорева панованиква мхепо хомве муньика.

Чии охлаждающая жидкость кусарудза?

Danho rokutanga kuti kufunga zvakadini unofanira kutsiva антифриз. По пасипотным данным, антифриз achizadza pamwero Ваз-2210 ндиё 7,8 л. Asi pano ari vakapedzwa kubva hurongwa zvinogoneka 7 chete — hatichamuzivi kushanda. Наивозво, кути Ваз-2110 йокуцива охлаждающая жидкость ндико кубудирира, звинокоша кутенга 7 литров антифриза осе. Кана кусарудза Уруме кутунгамирирва звимве митэмо. Лучший антифриз vatenge, riri yakakodzera imwe motokari womuenzaniso. Haugoni kusanganisa rakasiyana-siyana mvura mavara akasiyana. Zvakanakisisa kutenga chete антифриз kuti rwakadururirwa mugadziriro kuritsiva. Hapana anoziva sei anogona kuita «коктейль» kuti zvinwiwa zviviri zvakasiyana. Pane zviitiko apo антифриз kwakadaro hunotanga furo. Мучина нокукурумидза кубика кубва пари.

Антифриз — haasi yokupedzisira chigadzirwa chete, anogona kutengeswa sezvo inonyanya, muridzi motokari uyo vakazvimiririra rakasanganiswa kwakadonhera mvura. Zvinokoshawo kuti kuteerera.

чицивидзо уронгва

Funga kuti zvauri kutsiva СОЖ. Ваз-2110 (инжектор) — мотокари нёре чаизво, сака ачакваниса кубата куньянге васикана ванэ опарешени ичи. Asi zvinofanira kuitwa nemazvo uye maererano nemirayiridzo.

Shanda kuti kutsiva антифриз yakanakisisa kuitwa kare kutarisira pachavo kuchengeteka kwavo; звакафанира кудзивирира мазисо уйе маоко. Хазвина Звакакодзера сунунгура куведзера танги, кана антифриз атанга кубика.

Мучина инофанира куишва ири сандара пеньика. Далее мотокари де-квакапа. Кути айтэ изви, унонгофанира кува кубвиша звитеши кубва «кубвиса» памусоро бхатири. Kubviswa uye kuvesa module pamwe chikomboredzo. Saka unogona kuwana nyore kuwana injini chinhu chinogumbura. Уезве, паси зваимутамбисира чивхарисо мудзиё упи чиноцива, изво звичаита увисе охлаждающей жидкости кубва хуронгва. Pakutanga vakakosa pakaitika tangi chivharo, ipapo wopedza. Unofanira kumirira kusvikira zvose nemvura rapera uye haangazvidembi kumisa дренаж воды. Уезве, чиуно, кана мумве мудзиё паси редхиета с — звакакодзераво кути сунунгура чивхаро. Звакафанира кути дхурени мвура сезвинонгоитаво вачатитака (аси звикуру, нани). Апо восе антифриз звичагума, макомба Слив звинода кухенесва квазво, сезво вари кувандиса квимотокари мумигвагва. Uyewo, regai kuva chakaipa kuongorora mamiriro kwokubatana zvose. Кана антифриз кажинджи мамота, хакуси нзира яканакисиса куноканганиса мамириро рабха звинориумба. Онгорора арамбе ачирема яво. «Дуб» pombi anofanira kutsiviwa itsva nyoro.

Кути Ваз-2110 Куцивива квамари охлаждающая жидкость якапфуура риноятсобудирира, унофанира куфунга пфунгва шоманана. Инжектор Bvisa hosipaipi apo rinobatanidza pamwe kamwene kudziyisa Корпус дроссельной заслонки. Затем она кути мвура якаванда иногона вакапедзва угодира памусоро звакафанана кубудикидза куведзера танги кусвикира хуронгва изере выбрала. Тиногона чете мумаоко-сунгиса кукура танги чивхаро, адзокере кунзвимбо ромугове хосипаипи, хвокугадза дзосе нзвимбо кувеса модуль, батанидза тамбо уе кутанга инджини. Zvakakodzera kurega injini run kwekanguva panguva simbe. Дзимве нгува звиноитика кути мвура памверо чикавира памусоро нгува (куньянге яканга якафукидзва 7 литров). Изви звиноратидза кути хуронгва ане мхепо мухомве, уйе раканга «рагадзирисва». Мучиитико чино, Top pamwe Anti-Ndinoda yakarumbidza kune achida padanho. Кана антифриз япера, иногона вайсанганиса памве бхуку квакадонхера мвура.

Kuzvitsinhanisa zvimwe kutonhora hurongwa zvikamu

Dzimwe nguva zvinetso zvine chokuita nokushanda kutonhora ezvinhu, unogona kugadziriswa nokungoita kutsiva охлаждающая жидкость. Его муромбо вайвако кунгава нокуда неправильная операция кана кукундикана сияна звемамириро эвинху. Кажинджи, ичидзика мвура помби («помби»), датчики тембирича ОЖ. Дзимве нгува звингава звакакодзера кути куцива иносимбиса неньере ане кутонхора мвура.

Ваз-2110 — мотокари, нокути иё унофанира куняцотевера. Zviri nyore zvikuru kuti удаление панели kushandura zvachose kutonhora hurongwa.

помби

Кана мвура помби рапера, риногона куконзера звинецо звакакомба. Injini achava перегревается uye kunogona musoro.

Pakati zviratidzo nokuda zvikaonekwa kuti pombi wakabuda yakamira, vangazivikanwa sezvinotevera:

• Охлаждающая жидкость idonhe kubva pombi.
• Ружа пангува опарешень.
• Муромбо hurongwa невезера.
• Муромбо wokufambisa kwebasa охлаждающая жидкость matunhu.
• Yakakwirira tembiricha yacho injini.
• Кудередза Вхорияму Анти-Ндинода.

Чирвере помби памусоро мотокари Ваз-2110

Кузива кути помби инджини ири нешунгу яё учишандиса тембирича уйе ипапо цоньера йокумусоро редхиета хосипаипи. Panguva iyoyo unofanira kunzwa ruoko inobaya охлаждающая жидкость kubudikidza hurongwa.
