Хонинговальный инструмент: что это такое, виды операций, станки и инструменты

Хонинговальный станок Механика СК-12

Станок предназначен для точной обработки отверстий, в том числе цилиндров двигателей внутреннего сгорания любой компоновки: рядных, оппозитных, W и V-образных.

Конструкция и оснащение станка позволяет обрабатывать цилиндры в ремонтный размер как после предварительной расточки, так и сразу, прямым хонингованием, минуя расточные операции.

Хонинговальные головки спроектированы по международным стандартам, допускающим использование хонинговальных брусков всех основных мировых производителей: SUNNEN, DELAPENA, RIGERS, GOODSON.

Такой инструмент обеспечивает формирование плосковершинного микропрофиля поверхности цилиндров, что улучшает условия смазки и существенно увеличивает ресурс цилиндропоршневой группы.

Рекомендуемые корундовые хонинговальные бруски и финишные карцовочные щетки исключают высокие контактные напряжения в зоне резания, обеспечивают максимальное раскрытие зерен графита, снимают микро заусенцы, исключают прижоги и шаржирование, обеспечивают формирование поверхности, оптимальной по своим антифрикционном и противоизносным свойствам.

Применяемая технология гарантирует наилучшие условия трения, обеспечивая высокую надежность и максимальный ресурс поршневой группы и двигателя в целом.

Станок и оснастка позволяют выполнять дополнительную антифрикционную обработку цилиндров. Латунирование или нанесение медно-графитового покрытия актуально для цилиндров спортивных и высоконагруженных моторов.

В ряде случаев возможно использование алмазных хонинговальных брусков российского производства. При необходимости наши специалисты помогут подобрать хонинговальный инструмент и режимы обработки под конкретные условия заказчика, с учетом обрабатываемого материала, необходимой производительности и требований к чистоте, микропрофилю и шероховатости поверхности.

Оснастка станка позволяет работать с отверстиями диаметром от 30 мм до 150 мм и глубиной от 80 мм до 280 мм. Обеспечивается точность изделий 0.005 мм.

Удобное крепление блока, быстрота установки, возможность наклона, регулировки по высоте, автоматическая подача брусков делают работу на станке простой и производительной.

В Механике можно пройти предварительную стажировку, обучить специалистов работе на реально работающем оборудовании, выполнить пробные операции, для ознакомления с реальными возможностями станка, инструмента и оснастки.

Мы имеем многолетний опыт интенсивной промышленной эксплуатации собственного оборудования.  Мы знаем, какими должны быть инструмент и технологии хонингования, чтобы работа была эффективной и производительной. Станки производятся в России, накопленные знания, бесперебойную поддержку и снабжение расходниками наши клиенты так же получают в России, без длительного ожидания и таможенных барьеров.

Ознакомьтесь в описании с конструкцией, комплектацией и перечнем дополнительного оборудования.

Менеджер компании готов ответить на вопросы.

«Механика» предлагает купить хонинговальный станок «СК-12».

Хонинговальный инструмент в категории «Оборудование и товары для предоставления услуг»

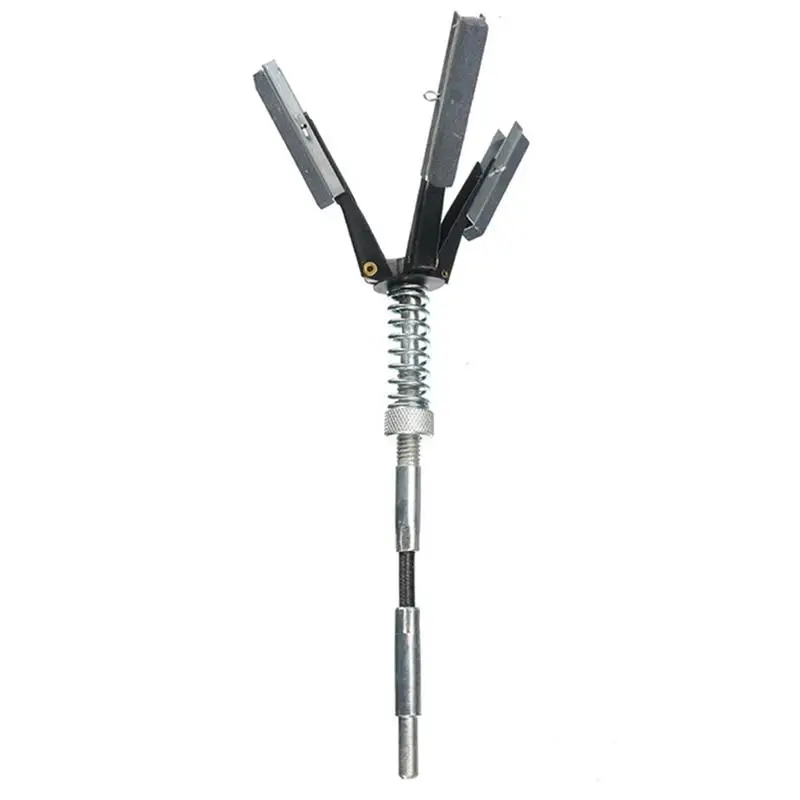

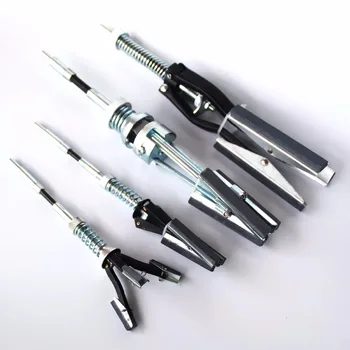

Хонинговальный инструмент для расточки цилиндров 19-63мм YATO

Отправка в течение 1 дня

285 грн

Купить

Хонинговальный инструмент для расточки цилиндров 51-177мм YATO

Отправка в течение 1 дня

1 008 грн

Купить

Хонинговальный инструмент для расточки цилиндров 32-89 мм YATO YT-05811

Отправка в течение 3 дней

468 грн

Купить

Съемник поршневых гильз или колец 58-168 мм. BGS 1157 | Инструмент хонинговальный, 3-плечевой | Ø 58 168 мм

Отправка в течение 1 дня

1 240 грн

496 грн

Купить

Хон. Хонинговальных инструмент Geko G02716

Отправка в течение 1 дня

960 грн

Купить

Хон для цилиндров 22-70мм TOPTUL JDBE0322

Отправка в течение 1 дня

381 грн

Купить

Хон для расточки цилиндра 51-178мм TOPTUL JDBE0718

Отправка в течение 1 дня

998 грн

Купить

Комплект камней к хону JDBE0718 TOPTUL L= 100 мм (3 ед.) JLAF1804

Отправка в течение 1 дня

627.9 — 628 грн

от 3 продавцов

628 грн

Купить

Хон для расточки цилиндра 51-178мм TOPTUL JDBE0718

Отправка в течение 1 дня

998 — 1 208 грн

от 33 продавцов

998 грн

Купить

Комплект камней к хону TOPTUL L= 100 мм (3 ед.) JLAF1804

Отправка в течение 1 дня

628 — 760 грн

от 32 продавцов

628 грн

Купить

Комплект камней к хону JDBE0322 TOPTUL L29мм (3ед. ) JLAF2201

Отправка в течение 1 дня

247.8 — 266 грн

от 28 продавцов

248 грн

Купить

Хонинговальный брусок 90B 50x25x150 89A SUPER T3TYROLIT

Под заказ

1 015.70 грн

Купить

Точильный брусок TYROLIT 90B 50х25х200 89 AMITTEL

Дату доставки сообщит продавец

820.70 грн

Купить

Хон для цилиндров 22-70мм TOPTUL JDBE0322

Отправка в течение 1 дня

381 — 461 грн

от 34 продавцов

381 грн

Купить

Хон для расточки цилиндра 51-178мм для использования с квадратом 1/4 или дрель (хонингование )TOPTUL JDBE0718

Недоступен

998 грн

Смотреть

Смотрите также

Хон для расточки цилиндра 22-70мм квадратом 1/4 или любой электрической дрели TOPTUL JDBE0322

Недоступен

381 грн

Смотреть

Комплект камней к хону TOPTUL L= 100 мм (3 ед.) JLAF1804

Недоступен

628 грн

Смотреть

Хон для расточки цилиндра 51-178мм для использования с квадратом 1/4 или дрель (хонингование )TOPTUL JDBE0718

Недоступен

998 грн

Смотреть

Комплект камней к хону JDBE0322 TOPTUL L29мм (3ед. ) JLAF2201

Недоступен

248 грн

Смотреть

Стекло для выравнивания и взбадривания точильных камней D300х6

Недоступен

200 грн

Смотреть

Стекло для выравнивания и взбадривания точильных камней D300х8

Недоступен

250 грн

Смотреть

Стекло для выравнивания и взбадривания точильных камней D300х10

Недоступен

275 грн

Смотреть

Хон для расточки цилиндра TOPTUL 51-178 мм JDBE0718

Недоступен

998 грн

Смотреть

Комплект камней к хону JDBE0322 TOPTUL L= 29мм (3ед.) JLAF2201

Недоступен

248 грн

Смотреть

Хон для расточки цилиндра 22-70мм TOPTUL JDBE0322

Недоступен

381 грн

Смотреть

Comec AC170 — Станок для расточки цилиндров двигателя

Недоступен

1 084 500 грн

Смотреть

Comec AC200 — Станок для расточки цилиндров двигателя

Недоступен

1 296 000 грн

Смотреть

Comec ACF170 — Станок для расточки цилиндров двигателя

Недоступен

1 250 100 грн

Смотреть

Comec ACF200 — Станок для расточки цилиндров двигателя

Недоступен

1 475 100 грн

Смотреть

Что такое хонинговальный инструмент и однопроходный хонинговальный инструмент?

▲

Разработано

• Главная
/
• Технология
/
• Что такое хонингование?
/
• Хонинговальный инструмент и однопроходный хонинговальный инструмент?

Целью хонинговального инструмента является передача мощности, вырабатываемой станком, на заготовку. Хонингование исправит отверстие на конусность, размер, отделку и прямолинейность, но обычно не может исправить осевое выравнивание или положение.

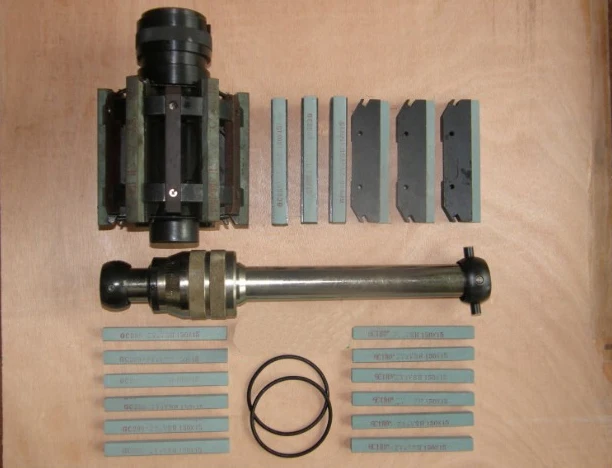

Инструмент состоит из адаптера шпинделя, приводного вала и корпуса хона. Корпус хона содержит конус, прикрепленный к толкателю. См. рисунок типичного хонинговального инструмента на следующей странице

Толкатель внутри приводного вала перемещается вверх или вниз в корпусе хона с помощью двигателя или гидравлического цилиндра. Привод находится в головке. Когда конус движется вниз, он выталкивает расширительные пластины наружу, расширяя камни. Абразивные камни используются для удаления материала заготовки с заготовки. Связочные пружины используются для удержания камней в инструменте и для сжатия камней при извлечении инструмента из канала ствола.

В хонинговальных инструментах могут использоваться суперабразивные материалы или стекловидные камни для грубого хонингования, получистового и окончательного хонингования. Пиковое хонингование обычно требует только черновой операции.

Платохонингование (нанесение «плато» сверху) требует мелких камней для удаления пиков. Некоторые хонинговальные инструменты имеют как черновые, так и чистовые инструменты в одном инструменте.

Направляющие для заточки

 Направляющие для заточки являются частью хонинговального инструмента. Они используются для защиты хонинговальных брусков при входе или выходе из канала ствола и предотвращения контакта металла хонинговального инструмента с поверхностью канала ствола. Направляющие необходимо часто проверять на предмет износа или загрязнения посторонними предметами. Хонинговальные бруски обычно складываются ниже размера направляющих при извлечении, чтобы защитить бруски и направляющую втулку хона.

Втулка направляющей хона

Втулка направляющей хона крепится к фиксированному кронштейну на передней части стойки. Функция направляющей втулки хона. заключается в том, чтобы направить хонинговальный инструмент в центр отверстия. Втулка обычно изготавливается из закаленной стали или карбида. Твердосплавный материал используется, когда направляющая втулка хона также является «складной втулкой». Они используются для того, чтобы вернуть камни обратно заподлицо с корпусом инструмента, когда инструмент слишком мал, чтобы иметь стягивающие пружины.

Регулируемый конус

При хонинговании глухих отверстий можно использовать регулируемый конус для расширения основания камней с учетом износа и сохранения размера основания. Глухое отверстие с ходом, показанным выше. Обратите внимание, что камни не могут проходить мимо дна, как в сквозных отверстиях. Это вызовет неравномерный износ камня и конусность в нижней части детали. Проблема может быть решена за счет использования регулируемого конуса и использования задержки на дне.

Однозаходные хонинговальные инструменты

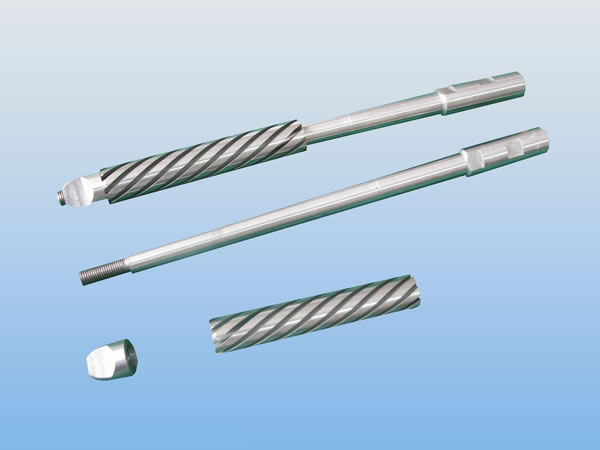

Хонинговальный инструмент может состоять из алмазно-абразивной расточной оправки, которая изготовлена ​​из расширяемой втулки из мягкого чугуна, постоянно покрытой натуральным алмазным абразивом зернистостью 100/120, или это может быть спеченная втулка, в которую встроен абразив. Инструмент расширяемый, чтобы компенсировать износ алмазной втулки. В оправке имеются каналы для подачи охлаждающей жидкости к канавкам во втулке. Хонинговальный инструмент проходит через отверстие один раз и извлекается.

В этом станке используется хонинговальный инструмент плавающего типа, который автоматически выравнивается с существующим отверстием. Инструмент предназначен для хонингования открытых отверстий, образовавшихся в результате предыдущей механической обработки. операция. Инструмент может исправить биение, конусность и некруглость отверстия. Инструмент производит прямые, круглые, неконические отверстия за один ход вниз.

Кронштейн направляющей хона и втулки крепятся к фиксированному кронштейну, установленному на передней части стойки. Функция кронштейна направляющей хона состоит в том, чтобы направлять хонинговальный инструмент в отверстие. Втулка обработана так, чтобы охлаждающая жидкость могла течь к однопроходному хонинговальному инструменту.

Семейство торговых марок Precision Surfacing Solutions

• PRECISION SURFACING SOLUTIONS

  PRECISION SURFACING SOLUTIONS поддерживает производителей в самых разных отраслях промышленности, в которых обычно используется прецизионное шлифование, притирка, полировка, удаление заусенцев и современное оборудование для обработки материалов.

  Все они нуждаются в высококачественных, высокоточных, стабильных и хорошо спроектированных станках для производства высококачественных заготовок.
  Посетите сайт

• Lapmaster Wolters

  Основанная в Чикаго в 1948 году как производитель притирочных и полировальных станков для рынка механических уплотнений, компания Lapmaster выросла до мирового поставщика решений для более чем 20 отраслей, таких как прецизионная оптика и передовые материалы.

  Посетите сайт

• Barnes Honing

  С 1907 года компания Barnes считается мировым лидером в разработке инновационных технологий и процессов хонингования и чистовой обработки отверстий. Самые ранние хонинговальные станки Barnes были первыми, которые сделали хонингование практичным и эффективным средством отделки отверстий автомобильных цилиндров в производственных условиях.

  Посетите сайт

• ISOG

  С мая 2020 года бренд ISOG принадлежит всемирно активной группе Precision Surfacing Solutions Group. С добавлением ISOG к уже существующим сильным брендам в рамках Группы PSS еще больше укрепляет свои позиции в качестве ведущего поставщика высококачественных, лучших в своем классе технологий на рынке решений для повышения качества поверхности.

  Посетите сайт

• ELB-Schliff

  ELB-Schliff Werkzeugmaschinen GmbH уже более 70 лет производит плоскошлифовальные и профильные шлифовальные станки. Компания была основана Эдмундом Лангом в городе Бабенхаузен, что привело к названию «ELB-Schliff».

  Посетите сайт

• aba Шлифование

  Компания aba была основана в 1898 году под названием Messwerkzeugfabrik Alig & Baumgärtel Aschaffenburg, отсюда и инициалы aba. Сегодня aba Grinding Technologies занимается исключительно разработкой и производством прецизионных плоскошлифовальных и профильных шлифовальных станков.

  Посетите сайт

• REFORM

  REFORM Grinding Technology GmbH специализируется на продаже, разработке и производстве шлифовальных станков для различных областей применения в г. Фульда (Германия).

  Посетите сайт

• KEHREN

  Компания KEHREN, основанная в 1934 году, является хорошо зарекомендовавшим себя разработчиком и производителем высокоточных шлифовальных станков и систем следующих категорий: вертикальные шлифовальные центры, вертикальные шлифовальные центры с портальной конструкцией, плоскошлифовальные станки с поворотными столами и горизонтальные шпиндели и плоскошлифовальные станки с двойным поворотным столом и вертикальным шпинделем.

  Посетите сайт

• Микрон

  Станки MICRON, производимые в Германии с 2009 года, представляют собой компактные и динамически жесткие шлифовальные станки, специально разработанные для глубинного и профильного шлифования. MICRON является лидером в области шлифования гидравлических компонентов, таких как статоры, роторы и насосы для грузовиков.

  Посетите сайт

• Peter Wolters

  Компания Peter Wolters, основанная в 1804 году в Германии г-ном Петером Вольтерсом, производит оборудование для притирки, полировки и тонкого шлифования с 1936 года. В 2019 годуPrecision Surfacing Solutions приобрела подразделение по производству вафель и сервисное обслуживание фотогальванических и специальных материалов Meyer Burger. Дополнительную информацию можно найти на сайте www.precision-surface.ch

  Посетите сайт

Flex Hone, Flex Hones, инструмент для хонингования цилиндров

Flex Hone, Flex Hones, инструмент для хонингования цилиндров

Инструмент Flex-Hone®

Инструмент Flex-Hone® — это идеальное решение для многих задач по чистовой обработке, удалению заусенцев и гибке кромок. Доступны различные размеры, абразивы и зернистость для удовлетворения ваших конкретных требований.

Посмотреть таблицы и размеры Flex-Hone.

Для любого типа и размера цилиндра

Процесс Flex-Hone® (суперфинишная обработка) обеспечивает контролируемое состояние поверхности, недостижимое никаким другим методом. Он включает в себя отделку, геометрию и металлургическую структуру. Площадка с высоким процентом, свободная от порезанного, порванного и согнутого металла (с закругленными отверстиями).

Прочный, гибкий цилиндрический хонинговальный инструмент с мягким режущим действием. Абразивные шарики (наконечники) имеют независимую подвеску, которая обеспечивает самоцентрирование Flex-Hone®, самовыравнивание по отверстию и самокомпенсацию износа.

В частности, это процесс низкотемпературной абразивной обработки, который обнажает ненарушенную структуру основного металла для получения долговечной изнашиваемой поверхности. Это метод создания поверхности на металлической детали, которая является оптически гладкой и металлургически свободной от любого фрагментированного, аморфного или смазанного металла от предыдущих операций. Это достигается при низком давлении, при котором «камни» всплывают.

См. и прочитайте различные брошюры с фактическими тестами, охватывающими почти все ситуации, которые обеспечат превосходную производительность в ситуациях, зависящих от чистоты поверхности.

Особый тип поперечной штриховки Flex-Hone® чрезвычайно эффективен в создании множества масляных канавок или впадин для удержания масла, в отличие от часто ненаправленных или неровных впадин, характерных для жесткого хонера обычного типа. Штриховка, которая обычно остается на стенке цилиндра, была уменьшена с помощью FlexHone®.

Зачем использовать Flex-Hone?

ОБРАБОТКА ПОВЕРХНОСТИ
Инструмент Flex-Hone® доступен с различными типами абразивов и выбором зернистости для обеспечения оптимальной обработки поверхности на любом основном материале. Flex-Hone®, также известный как хонинговальный цилиндр, обычно используется для уменьшения значений Ra, Rk и Rpk при сохранении объема Rvk и Vo для удержания масла. Использование инструмента Flex-Hone® для финишной обработки поверхности позволяет калибровочным инструментам выполнять свою работу быстро и точно, не вызывая проблем с качеством поверхности. Flex-Hone® также используется для склеивания, когда требуется более шероховатая поверхность для обеспечения целостности склеивания.

УДАЛЕНИЕ ЗАГОНОК
Удаление заусенцев с поперечных отверстий — дорогостоящая и трудоемкая операция. Инструмент Flex-Hone® можно использовать для удаления заусенцев из отверстий, просверленных поперек, оставляя чистое закругленное пересечение. Благодаря своей уникальной конструкции Flex-Hone® можно использовать онлайн в приложениях для станков или в автономном режиме в качестве дополнительной операции.

Цилиндрический хонинговальный инструмент является самоцентрирующимся и самовыравнивающимся относительно отверстия, поэтому сложные и жесткие настройки не требуются. Инструмент рекомендуется использовать в основном отверстии, в которое врезаются поперечные отверстия. Наилучшие результаты достигаются при вращении и движении гибкого хона на несколько ходов по часовой стрелке, снятии инструмента с детали, реверсировании шпинделя, а затем вращении и движении инструмента против часовой стрелки еще на несколько ходов. Это прямое и обратное вращение создает более симметричный рисунок удаления заусенцев.

ОТДЕЛКА ПЛАТО Компания
Brush Research впервые разработала концепцию плоской отделки и активно отстаивает преимущества поперечной штриховки и плоской отделки. Концепция включает в себя использование гибких хонингов для удаления пиков, образовавшихся в результате предыдущих операций обработки, для создания по существу плоской или плоской поверхности. Плоская поверхность, созданная за счет устранения пиков, позволяет кольцам и уплотнениям садиться, не повреждая их края. Рисунок крестообразной штриховки поможет контролировать и удерживать смазку, уменьшит просачивание в гидравлических и пневматических системах и продлит срок службы уплотнения.

Если ваши требования требуют:

• Плато поверхности более 60%
• Изготовление шаблона с перекрестной штриховкой, удерживающей масло
• Снижение значений Ra, Rpk и Rvk
• Увеличенная опорная поверхность

Преимущества If You Want:

• Снижение расхода масла
• Меньше прорыва газов
• Меньше трения
• Улучшенная уплотняющая поверхность

Тогда Flex-Hone® это!

В состоянии поставки, жесткие, отшлифованные на заводе.
