Хонингование блока цилиндров: обзор технологии и критерии качества

Хонингование блока цилиндров двигателя в Санкт-Петербурге

• Хонингование реализуется на финальной фазе капитального ремонта силового агрегата после расточки. Процесс представляет собой обработку цилиндров изнутри специальными брусками с абразивной текстурой. Задача процедуры – обеспечение надлежащей геометрии и устранения критических шероховатостей.

При износе двигателя его цилиндры теряют первоначальную форму. На их стенках появляются царапины и задиры. Это приводит к снижению плотности прилегания поршней к стенкам. Проблема решается расточкой. Для этого двигатель разбирается, фиксируется на станине, внутренняя поверхность цилиндров обрабатывается расточным станком. Процедура увеличивает диаметр цилиндров, возвращая им функциональность.

На заключительном этапе расточки выполняется хонингование. Оно необходимо для того, чтобы сравнять геометрию. Даже при профессиональной расточке деталь может приобретать конусоподобную или бочкообразную форму. При этом хон позволяет получить более высокую точность, чем при воздействии на деталь расточным инструментом.

Только так можно получить нужный уровень чистоты поверхности, обеспечив наилучшее прилегание поршня к стенкам.

Технология обработки

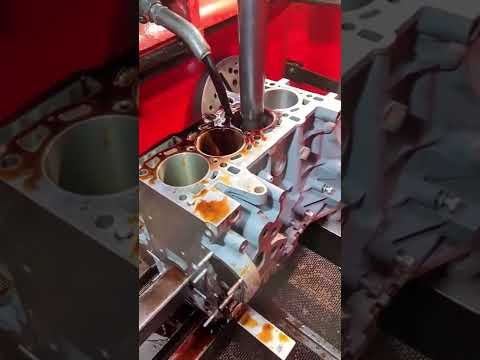

Процедура выполняется на станке. В патрон станка закрепляется специальный шток. К нему прикреплена хонинговальная головка, на которой расположены абразивные бруски. Геометрия брусков и абразивность могут различаться.

Во время хонингования головка вращается и выполняет возвратно-поступательные движения, сравнивая поверхность детали. В процессе обязательно используется смазочно-охлаждающая жидкость. Цель процесса – получить максимально четкую геометрию цилиндра и равномерную по глубине риску.

Хонингование может выполняться в несколько этапов. На первом этапе после расточки используются бруски с абразивом 150, на втором этапе – 300-500. Они снимают микронные слои металла. На заключительном этапе проводится крацевание – это обработка с помощью нейлоновых щеток. Крацевание не снимает металл, а устраняет с поверхности абразивные остатки.

Сетка хона

Помимо выравнивания геометрии обработка хоном делает на поверхности цилиндров риски, которые называют сеткой. Сетка хона важна для правильной работы поршневой группы, так как за счет нее на поверхности образуется масляная пленка, смазывающая детали. Если сетки хона нет, масло не задерживается в цилиндрах, что повышает износ.

Цены на хонингование

БЛОКИ ОТЕЧЕСТВЕННЫХ А/М
Б-О-01	Расточка и хонингование Ваз	от 4000
Б-О-02	Расточка и хонингование Змз	от 4000
Б-О-03	Расточка и хонингование Умз	от 4500
Б-О-04	Расточка и хонингование через ремонтный размер за 1 ц-др + к цене	от 250
Б-О-05	Расточка и хонингование со снятием более 1 мм. без гарантии за 1 ц-др + к цене	от 250
Б-О-06	Хонингование от цены за расточку	50%
БЛОКИ ИНОМАРОК
Б-И-01	Расточка и хонингование за 1 ц-др до 1,9 литра	от 1250
Б-И-02	Расточка и хонингование за 1 ц-др от 2,0 до 2,9 литра	от 1250
Б-И-03	Расточка и хонингование за 1 ц-др от 3,0 литров	от 1250
Б-И-04	Расточка и хонингование в упор за 1 ц-др	от 1500
Б-И-05	Расточка и хонингование через размер за 1 ц-др + к цене	от 250
Б-И-06	Расточка и хонингование со снятием более 1 мм. без гарантии за 1 ц-др + к цене	от 300
Б-И-07	Хонингование от цены за расточку	50%
ГИЛЬЗЫ ОТЕЧЕСТВЕННЫХ А/М
Ги-О-01	Расточка и хонингование легковой а/м за 1 шт.	от 2000
Ги-О-02	Расточка и хонингование грузовой а/м за 1 шт.	от 2000
Ги-О-03	Расточка и хонингование мототехника до 40 мм за 1 шт.	от 2000
Ги-О-04	Расточка и хонингование через размер за 1 шт. + к цене	от 1000
Ги-О-05	Хонингование от цены за расточку	50%
Ги-О-06	Расточка и хонингование мототехника более 40 мм	от 3000
Ги-О-07	Проверка геометрических параметров за 1 шт.	от 200
ГИЛЬЗЫ ИНОМАРОК
Ги-И-01	Расточка и хонингование легковая за 1 шт.	от 2000
Ги-И-02	Расточка и хонингование грузовая за 1 шт.	от 2000
Ги-И-03	Расточка и хонингование мототехника за 1 шт.	от 2000
Ги-И-04	Расточка и хонингование через размер за 1 шт. + к цене	от 1000
Ги-И-05	Хонингование от цены за расточку	50%
ШАТУНЫ ОТЕЧЕСТВЕННЫХ А/М
Ш-О-09	Хонингование нижней головки шатуна (от цены за ремонт)	50%
ШАТУНЫ ИНОМАРОК
Ш-И-13	Хонингование нижней головки шатуна (от цены за ремонт)	50%

Хонингование блока: описание, характеристика, описание

Большинство людей, которые имеют лишь поверхностные знания о технике, не могут сказать, что означает термин «хонингование».

Это слово имеет английское происхождение: переводится «to hone» как, «обтачивать», «точить». При помощи этого термина обозначают обработку внутренних поверхностей цилиндра.

Выполнение хонингования позволяет обеспечить очень высокое качество обработки поверхности блока цилиндров. К этой процедуре обычно прибегают на финишной стадии проведения капитального ремонта и обработки мотора.

Хонингование цилиндров: что это такое

Блок цилиндров представляет собой элемент, основная задача которого заключается в создании связи между ключевыми механизмами двигателя:

• коробка передач;
• головка блока;
• механизмы поршневой группы.

Наряду с выполнением основных задач блок цилиндров необходим для устранения шумов двигателя. Если запланирован капитальный ремонт, то специалисты находят время для проведения диагностики и этого элемента.

Дело в том, что блок цилиндров в процессе эксплуатации испытывает значительные нагрузки. Все это увеличивает вероятность его износа. Новый цилиндр, как правило, имеет круглую форму, но постепенно становится овальным.

В свете того, что он работает достаточно долго и подвергается чрезмерным нагрузкам, его стенки могут получать повреждения и покрываться царапинами. Если в автомобиле имеется деформированный блок цилиндров, то впоследствии это может привести к довольно большим проблемам в работе транспорта.

Во время выполнения ремонта двигателя специалисты вынуждены обследовать разнообразные узлы, в числе которых не обходят вниманием и цилиндр. Воздействие постоянных нагрузок на цилиндр, приводит к тому, что его верхняя часть становится похожей на конус, а это может привести к уменьшению ступени уплотнения колец. Такая ситуация может увеличить риск прорыва газов и привести к увеличенному расходу масла. Вместо привычной круглой формы цилиндр становится шероховатым. Проведение хонингования блока цилиндров позволяет вернуть ему заводскую округлую форму, а, помимо этого, создать максимально точное число штриховок на поверхности.

Этапы хонингования

Чтобы избавить блок цилиндров от последствий деформации, необходимо выполнить соответствующую обработку, которая предусматривает проведение двух этапов.

Начинается все с выполнения черновой обработки, для которой применяют крупнозернистый абразив. Подобная процедура обеспечивает механизму его первоначальную, округлую форму.

Суть второго этапа сводится к обтачиванию узла мелкозернистым абразивом. В качестве основного рабочего инструмента, который применяется при хонинговании, выступает керамический или алмазный брус, находящийся на хонинговальной головке.

Начинается все с выполнения черновой обработки, для которой применяют крупнозернистый абразив. Подобная процедура обеспечивает механизму его первоначальную, округлую форму.

Суть второго этапа сводится к обтачиванию узла мелкозернистым абразивом. В качестве основного рабочего инструмента, который применяется при хонинговании, выступает керамический или алмазный брус, находящийся на хонинговальной головке.

По завершении процедуры хонингования рекомендуется дополнительно обработать поверхность цилиндра абразивной пастой. Положительный эффект от проведения подобной операции заключается в более эффективном удалении остатков металла из самых мелких впадин на поверхности, которые сложно различить невооруженным глазом. Используя подобный подход, можно без особых усилий и финансовых затрат создать идеально гладкую поверхность и обеспечить цилиндрам необходимую форму.

Основные плюсы хонингования

Несмотря на то что такие операции по обработке поверхности блока цилиндров, как полировка и притирка более привычны и распространены, хонингование представляется предпочтительным вариантом ввиду его более высокой эффективности и точности. Эта процедура позволяет увеличить устойчивость к износу для детали, а также поднять до предельных показателей давление в цилиндрах. Все это положительным образом сказывается на эффективности работы двигателя, в результате увеличивается его эксплуатационный ресурс.

Обточка поверхности цилиндров с помощью подобной технологии позволяет создать малоразличимую сеточку. Это создает благоприятные условия для того, чтобы масло на стенках сохранялось как можно дольше. Итогом этого является постоянное наличие смазки на взаимодействующих друг с другом элементах двигателя, что делает более эффективной его работу.

Хонингование цилиндров, цена

Если придерживаться рекомендаций специалиста, то проводить хонингование цилиндров следует с применением алмазных брусков. Причем подобный выбор стоит делать, даже невзирая на то, что этот материал стоит заметно дороже по сравнению с керамическими абразивами. Подобная технология финальной обработки цилиндров практикуется многими компаниями, что позволяет обеспечивать более высокий уровень качества этой процедуры в целом.

Хотя алмазные абразивы и стоят достаточно дорого, но этот недостаток компенсируется их повышенной устойчивостью к износу. Применение алмазных головок при проведении хонингования позволяет обеспечить отверстию идеальные геометрические размеры. Эта технология восстановления цилиндров позволяет создавать прямые стенки и круглую форму, а также правильное качество и количество штриховки. Все это положительным образом сказывается на сроке службы работы мотора и всего автомобиля.

Не стоит с пренебрежением относиться к процессу обточки с использованием указанной процедуры блока цилиндров. Хотя она и представляется обычной косметической процедурой, в действительности же с помощью этой технологии можно избежать преждевременного выхода из строя двигателя.

Технология хонингования в домашних условиях

Подобный метод обработки поверхностей получил распространение во многих отраслях. Осознав всю значимость этой процедуры, автовладельцу не помешает вначале выяснить, можно ли выполнить эту операция своими руками или же к такой работе следует привлечь квалифицированных работников специализированных мастерских. Следует заметить, что, если вам уже приходилось выполнять какие-либо сложные работы и вы располагаете приспособлением для хонингования цилиндров, то лучше провести хонингование цилиндров в домашних условиях, что позволит вам сэкономить.

Материалы

Чтобы выполнить подобную обработку, у вас должен быть хон. Желательно, чтобы он был гибкий, похожий на ершик для мытья бутылок. В случае его отсутствия можно обойтись и обычным. Однако хон — не единственное, что может вам потребуется для этой работы. Также у вас должны быть в наличии следующие элементы:

• дрель;
• защитные очки;
• хонинговочное масло, вместо которого можно использовать керосин,
• ветошь.

После того, как как вы все подготовите, хон нужно зафиксировать в патроне электродрели и обработать им отверстие, которое прежде необходимо хорошенько увлажнить. Имейте в виду, что инструмент сможет войти внутрь обрабатываемой детали лишь в том случае, если вы сожмете камни.

Технология работы

Суть этой работы сводится к совершению движений вверх-вниз. Понять, не совершили ли вы ошибок, можно, ориентируясь на образующуюся на поверхности металла сетку. Возникающий узор должен быть равномерным, при этом линии должны создавать относительно друг друга угол в 60 градусов.

Имейте в виду, что хон должен находиться внутри до полной остановки дрели. После окончания работы потребуется убрать фаску при помощи надфиля. Это поможет вам избежать зацепов колец. Делать это нужно очень аккуратно, поскольку есть риск повредить поверхность обработанного отверстия.

Далее деталь нужно очистить от загрязнений при помощи мыльной воды, которая поможет убрать следы абразива.

В завершение необходимо дать изделию высохнуть, после чего его обрабатывают специальным маслом, обладающим антикоррозионной защитой.

Заключение

Столкнувшись с необходимостью ремонта двигателя, стоит также уделить вниманию и блока цилиндров. Даже если с ним все в порядке, не следует отказываться от его обработки при помощи такой процедуры, как хонингование. Эта операция пойдет на пользу блоку цилиндров, поскольку сможет устранить все признаки деформации узла, возникшие в результате длительной эксплуатации.

Взятие шарикового хонинговального инструмента и проверка результатов

Долгое время люди высмеивали товары для хонингования, сделанные своими руками. Некоторые люди клянутся ими, чтобы получить желаемый угол поперечной штриховки при перестройке дома, а другие прямо осуждают их за то, что они не дают никакого реального эффекта. В конце концов, здесь, в EngineLabs, все дело в данных. Поскольку мы близки к Total Seal и знаем, что у них есть множество профилометров, мы решили испытать старый точильный шарик.

Honing Science

«Идея плоского хонингования заключается в том, что вы проходите через грубый абразив и «выкапываете долину», прежде чем использовать мелкую зернистость для выравнивания пиков», — объясняет Кит Джонс, директор Total Seal. Технические продажи. Как мы уже говорили в прошлом, наука о заточке значительно продвинулась за последние десятилетия. Но один из ключевых выводов заключается в том, что, несмотря на достижения, это не делает старые методы недействительными.

«Шариковые хоны не могут реально изменить геометрию отверстия, потому что они не оказывают достаточного или нужного давления на стенку цилиндра», — говорит Джонс. «Что они могут сделать, так это восстановить отделку поверхности цилиндра. Вы можете сидеть с этим [точилом с зернистостью 320] в цилиндре в течение двух дней и не удалить даже двухтысячных дюйма материала».

Это наш совершенно новый точильный станок с шариками из карбида кремния зернистостью 320. Конструкция хона размером 4,125 дюйма такова, что он создаст желаемую чистоту поверхности, не беспокоясь о чрезмерном удалении материала.

Подготовка к тесту

Для этого теста мы решили использовать один из профилометров Mitutoyo SJ-210, которые продает Total Seal, которые они специально настроили для проверки чистоты поверхности цилиндра двигателя. В качестве подопытного кролика для проекта мы бросили голый блок Project Retro 5.0 на подставку и в кузов грузовика и направились к Total Seal. Блок был точно в том же состоянии, в котором мы его получили — якобы деталь с меньшим пробегом и совершенно нетронутая с момента первоначального разбора.

В блоке было четыре измерения, которые нас интересовали. Первой была нижняя часть цилиндра, которая была обработана на заводе, но на ней никогда не было износа поршневых колец. Вторым был осмотр области изношенного цилиндра, чтобы оценить состояние каналов цилиндров, когда они сидели. Третье измерение будет после того, как мы запустим шаровой хонингователь в цилиндрах, а последнее измерение будет после того, как блок будет правильно отточен.

Начальные цифры

После быстрой протирки цилиндра щуп был помещен на «неработающую» часть обработанного цилиндра, чтобы увидеть, какие исходные числа были, когда двигатель покидал сборочную линию. SurfTest показал среднюю шероховатость (Ra) 24,50 микродюймов (мкдюйм), шероховатость сердцевины (Rk) 77,23 мкдюйм, уменьшенную высоту пика (Rpk) 15,68 мкдюйм и уменьшенную глубину впадины (Rvk) 49,00 мкдюйм. «Учитывая, что это было 30 лет назад, это довольно приличные цифры с завода», — говорит Джонс.

Заводские номера отделки цилиндров — это хорошая точка данных, но реальные цифры, которые нам нужны, — это то, что в настоящее время имеет отделка цилиндров в области охвата. После двух следов, чтобы убедиться, что числа верны, лицо Джонса рассказало историю еще до того, как мы увидели числа. «Этот цилиндр стерт», — говорит Джонс. Цифры совпали, показав Ra всего 5,47 мкдюйм, Rk 9,60 мкдюйм, Rpk всего 1,93 мкдюйм и Rvk 31,70 мкдюйм.

Слева показаны заводские показания, непроходной участок цилиндра (ниже хода поршневых колец). Справа видны номера изношенного участка стенки цилиндра.

Удар точилкой по мячу

«Я не думаю, что точилка с шариком поможет, к сожалению. Эти виды хонингования, особенно шаровые, предназначены не для того, чтобы добавить глубины стенкам цилиндра, а для того, чтобы сгладить пики», — говорит Джонс. Тем не менее, во имя науки, мы решили хотя бы попробовать, прежде чем отправиться в механический цех, чтобы сдать блок.

Для теста ваш автор приобрел совершенно новый Brush Research Mfg. Flex-Hone (P/N: GB41832) у Summit Racing, к большому удовольствию Джонса, сказав: новенький точильный камень!» По рекомендации UEM мы выбрали версию из карбида кремния с зернистостью 320 и диаметром 4,125 дюйма для диаметра цилиндра двигателя 4,00 дюйма.

Согласно инструкции BRM, рекомендуемый диапазон оборотов щетки составляет 350–600 об/мин с допустимой частотой хода 100–250 дюймов в минуту. Тем не менее, эти цифры являются всего лишь рекомендациями, и вместо того, чтобы измерять точные обороты и частоту хода, мы просто стремились создать твердый угол штриховки в 45 градусов (измеренный на 22,5 градусах на карточке для определения угла Total Seal).

Имея это в виду, ваш автор бросил заточку в беспроводную дрель и передал ее Джонсу для выполнения грязной работы, которой он любезно обязан. Поскольку цель этого теста состояла в том, чтобы воспроизвести то, что средний энтузиаст будет делать в своем гараже, мы использовали старый добрый WD-40 для смазки заточки и стенок цилиндра, и Джонс справился с этим.

После дюжины ходов мы вытащили хонинговальную головку из канала ствола, очистили цилиндры и снова применили иглу профилометра, и пусть она делает свое дело. Странный взгляд Джонса показал, что он не видит того, что ожидал, и повторил тест. После «Хммм…» последовала повторная смазка и повторная установка хона еще на 10 или около того ударов.

Brush Research дает рекомендации по частоте вращения хонингования и скорости вертикального перемещения в зависимости от размера отверстия. Так как двигатель, который мы использовали, был примерно посередине между этими двумя, мы отрегулировали скорость наших ударов, чтобы получить желаемый угол поперечной штриховки 45 градусов.

Повторив процесс очистки и отбора проб, Джонс заявил, что поход в мастерскую может и не понадобиться. «Конечно, я не ожидал, что цилиндр вернется в таком виде. У нас довольно солидные цифры, включая добавление некоторого Rvk, чего я совсем не ожидал», — говорит Джонс о новых цифрах.

Показания профилометра Mitutoyo показали новые измерения цилиндра: Ra 15,91 мкдюйм, Rk 42,68 мкдюйм, Rpk 13,47 мкдюйм и Rvk 49,26 мкдюйм. «Это не идеальные числа, но вам около 9 лет.0 процентов пути», — говорит Джонс. «Для того, что вы делаете с этим проектом, типа колец, которые вы используете, и угла, который вы берете, это вполне приемлемые цифры. Я искренне удивлен работой точилки здесь, и нечасто удивляюсь».

Здесь вы можете увидеть отшлифованный цилиндр по сравнению с застекленным цилиндром. Отточенный цилиндр гораздо менее отражающий и имеет новую штриховку. Шаровой хонингователь также убрал масляные пятна и легкую ржавчину, которая начала образовываться в отверстии пары цилиндров.

Что такое деглазирование?

В ходе этого теста термин «деглазирование» всплывал несколько раз. Brush Research определяет остекление как сглаживание или полировку стенки цилиндра с течением времени из-за трения поршневых колец. Эта полировка не позволяет маслу прилипать к стенке цилиндра. Это не только увеличивает трение, но и может помешать правильной посадке новых поршневых колец в цилиндре. Запустив хонингователь в цилиндр, супергладкая поверхность становится «шероховатой», как при подготовке поверхности к покраске. Тем не менее, деглазирование обычно не добавляет глубины впадины для удержания масла, поэтому, если цилиндр слишком изношен, одно только деглазирование не обеспечит надлежащей обработки поверхности новых колец.

А вот окончательные цифры чистоты поверхности после того, как шаровой хонинговальный станок прошел приблизительно 22 прохода. Если вы сравните их с заводскими измерениями, числа пика и впадины чертовски близки друг к другу. Это одна из тех ситуаций, когда достаточно хорошо может быть достаточно хорошо.

Выводы шаровой заточки

То, что начиналось почти как шутка, в итоге привело к серьезным данным. Хотя идея использования точильного шлифовального круга — и при этом только одного зернистого шлифовального круга — некоторым может показаться смехотворной, нельзя отрицать данные, полученные в результате теста. Если бы это был высокопроизводительный двигатель с максимальным усилием, мы бы непременно отправились в механический цех и попросили бы их отшлифовать его алмазными и эльборовыми хонинговщиками, и беспокоились бы о том, чтобы каждая отдельная характеристика была доведена до оптимального диапазона.

Однако это сборка для «среднего энтузиаста», и это один из немногих случаев, когда «достаточно хорошо» на самом деле является для нас «достаточно хорошим». Если шаровая заточка поможет нам пройти 90% пути только за счет стоимости заточки, это кажется разумным планом действий. Поскольку мы сможем измерить прорыв газов на динамометрическом стенде, мы сможем окончательно сказать, был ли это правильный курс действий. А пока следите за обновлениями контента Retro 5.0, созданного во имя науки.

Как отточить цилиндр двигателя

Наш веб-сайт использует файлы cookie, чтобы вам было удобнее. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

. Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

Обслуживание и механика

Хонинговальные инструменты для цилиндров двигателей — обязательный инструмент для очистки отверстий от остекления, позволяющий добиться первоклассных результатов от восстановленного двигателя

Видео

Обзор

Элементы

Шаги

Советы

Обзор

Ассортимент хонингов для цилиндров двигателей ToolPRO — незаменимый инструмент для очистки отверстий от остекления и получения первоклассных результатов от восстановленного двигателя.

Вот как каждый раз получать идеальную заточку.

шагов

Подготовка блока цилиндров

Блок цилиндров необходимо полностью разобрать перед выполнением этой задачи, чтобы облегчить последующую очистку.

Очистив цилиндры от отслоившегося материала и старого моторного масла, насколько это возможно, протрите стенки цилиндра небольшим количеством хонинговального масла или моторного масла 10W 30.

Одной рукой сожмите хонинговальные бруски и снимите стальной фиксатор между рычагами.

Отверстия для хонингования

Установив хонинговальный инструмент на электродрель, вставьте хонинговальный инструмент в цилиндр и поддерживайте среднюю скорость сверления, быстро перемещая сверло вверх и вниз внутри цилиндра.

Снимите хонинговальный инструмент и проверьте отверстие на наличие равномерного рисунка. Вы стремитесь получить перекрестную штриховку под углом 45 градусов.

Это может быть достигнуто за счет правильного сочетания скорости сверления и скорости движения вверх и вниз.

Если остались стеклянные секции, цилиндру потребуется дополнительное хонингование.

Ополаскивание между проходами

Промойте хон в ведре с теплой мыльной водой, нанесите свежее масло на стенки цилиндра и повторите процесс.

Отрегулируйте хонингование по мере необходимости

Для более агрессивного хонингования давление хонинговального цилиндра можно увеличить, затянув регулировочную гайку вниз.
