Замена датчика скорости ВАЗ 2115 своими руками. Как заменить датчик скорости ВАЗ 2115. Самостоятельная диагностика и замена датчика скорости ВАЗ 2115. Неисправности датчика.

Скорость автомобиля является ключевым параметром, который необходимо постоянно контролировать. Превышение допустимой скорости не только чревато получением штрафа, а и может повлечь за собой серьезные последствия. Об этом далее в статье.

Содержание

  • Датчик скорости, устройство и принцип действия
  • Где находится датчик скорости на ВАЗ 2115
  • Неисправности датчика скорости ВАЗ 2115
  • Признаки неисправности у датчика скорости ВАЗ 2115
  • Причины выхода из строя датчика скорости ВАЗ 2115
  • Диагностика работы датчика скорости
  • Инструменты, приспособления, расходные материалы
  • Выбор рабочего места
  • Как снять датчик скорости ВАЗ 2115 (пошагово)
  • Как поставить новый датчик скорости ВАЗ 2115 (пошагово)
  • Советы профи

Датчик скорости, устройство и принцип действия

Назначение скоростного контроллера в карбюраторных и инжекторных моторах заключается в передаче сведений о скорости езды авто на панель приборов.

Принцип действия ДС довольно прост и основан на эффекте Холла:

  1. Контроллер передает сигналы напряжения на ЭБУ с частотой, прямо пропорциональной скорости вращения колес ТС.
  2. ЭБУ, в соответствии с сигналами, принятыми от ДС, выполняет регулировку работы двигателя на холостых оборотах и с помощью датчика ХХ контролирует подачу воздуха в обход дросселя.
  3. Очень важно, чтобы частота импульсов контроллера была прямо пропорциональной реальной скорости передвижения.

Где находится датчик скорости на ВАЗ 2115

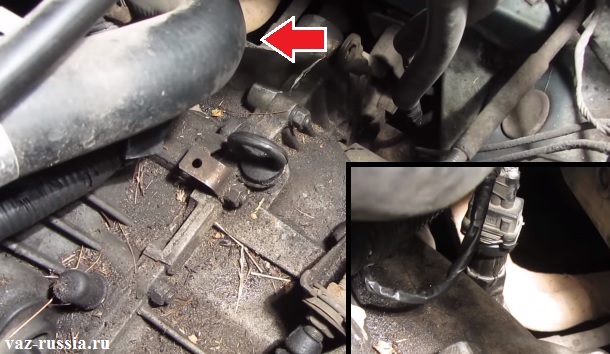

ДС находится в верхней части корпуса КПП (смотрите фото). Но получить доступ к этому контроллеру не так легко. Чтоб добраться до устройства, нужно загнать автомобиль на эстакаду или яму, и залезть под ТС.

Неисправности датчика скорости ВАЗ 2115

Если при диагностике появляется ошибка Р0500, значит с датчика скорости не поступает сигнал. Если же вы видите код Р0503, значит поступающий сигнал прерывается по определенным причинам.

Признаки неисправности у датчика скорости ВАЗ 2115

  • Один из наиболее вероятных симптомов поломки — неверные значения на спидометре, в частности, стрелка циферблата хаотично движется в различные стороны.
  • Еще один признак — двигатель работает на ХХ с перебоями.
  • Плавают обороты на ХХ.
  • Повышение расхода топлива.
  • Провалы при разгоне, т. е. когда водитель нажимает на газ, двигатель никак не реагирует на это, набора мощности не происходит.

Причины выхода из строя датчика скорости ВАЗ 2115

  • Обрыв в электрической цепи регулятора.
  • Устройство не контактирует с бортовой сетью.
  • Механический привод устройства неисправен.
  • Из-за повреждения либо износа сломался чувствительный элемент контроллера.

Диагностика работы датчика скорости

Диагностика работоспособности датчика выполняется двумя методами.

Для реализации первого способа вам потребуется мультиметр:

  1. В первую очередь демонтируйте сам контроллер. Инструкцию по снятию читайте ниже.
  2. Далее установите тестер в режим измерения переменного напряжения.
  3. Затем щупы мультиметра необходимо замкнуть на контактах штекера контроллера. Первый щуп подсоедините к контакту, идущему к приборной панели, он находится по центру, а другой — к кузову автомобиля, т. е. к массе.
  4. Спереди контроллера находится специальный шток. При его вращении устройство запускается. Для диагностики работы регулятора необходимо прокрутить шток, для чего на него устанавливается металлическая трубка аналогичного размера.
  5. Шток начнет вращаться, а на дисплей мультиметра будет выведена информация о переменном напряжении, точнее, его скачки. При этом чем выше скорость вращения штока, тем большие скачки значений. Это будет указывать на неисправность контроллера.

Второй способ проверки устройства выполняется без демонтажа, однако для этого необходимо загнать авто на яму либо эстакаду:

  1. Когда автомобиль будет на яме, поднимите домкратом левое переднее колесо.
  2. Далее найдите контроллер и отсоедините от него подсоединенную проводку.
  3. Теперь возьмите мультиметр. Его щупы необходимо соединить с контактом массы и контактом передачи импульса на ЭБУ, на блоке это центральный и самый крайний контакт.
  4. Затем вращайте колесо, поднятое домкратом, и выполните диагностику значений, которые показывает мультиметр, на наличие возникновения скачков напряжения. При отсутствии тестера можно применить обычную контрольную лампу с подсоединенными к ней проводами. Первый провод подсоедините к питанию, то есть к левому контакту, а другой — к центральному. Если источник освещения будет мигать при вращении колеса, значит ДС исправен.

Вполне возможно, что причина поломки ДС кроется в плохом контакте с электрической сетью автомобиля, в таком случае необходимо просто заменить или зачистить контакты. Перед диагностикой осмотрите устройство. При наличии на нем следов повреждений, возможно, даже нет смысла проверять его.

Инструменты, приспособления, расходные материалы

  1. Гаечный ключ на «21».
  2. Отвертка.
  3. Ветошь.
  4. Новый датчик скорости.

Выбор рабочего места

Работы по замене датчика скорости выполняются на эстакаде или смотровой яме.

Как снять датчик скорости ВАЗ 2115 (пошагово)

  1. В первую очередь выключите зажигание и откройте капот.
  2. Для облегчения процедуры снятия демонтируйте адсорбер. Для этого просто выкрутите гайки, фиксирующие данный узел, после чего уберите его в сторону.
  3. Далее зажмите крепление и демонтируйте разъем с проводкой.
  4. После выполнения данных действий приступаем к демонтажу устройства. Девайс проворачивается против часовой стрелки, пока датчик скорости не будет откручен полностью. С помощью гаечного ключа на «21» извлекаем датчик из посадочного места.

Как поставить новый датчик скорости ВАЗ 2115 (пошагово)

  1. Очищаем место установки датчика от грязи и пыли.
  2. Затем выполняем установку нового датчика. В этом случае следует действовать осторожно, так как корпус контроллера сделан из пластика, так что даже несущественные механические воздействия способны вывести его из строя.
  3. Далее вмонтируйте датчик в посадочное место таким образом, чтобы его пазы совпали со втулками, иначе вы не сможете зафиксировать девайс надежно.
  4. Закрутите датчик по часовой стрелке. Не нужно сильно затягивать устройство.
Привод датчика скорости

Советы профи

Подробную инструкцию по замене ДС вы можете посмотреть в следующем видеоролике.
