Замена гильзы самостоятельно
Автор: Сочи Авто Ремонт
Рубрика: Двигатель
Гильза — что это? Начиная с того, что само название переводится с немецкого, как оболочка. И что немало важно также знать, как определить состояние гильзы, так как от этого зависит прохождение основного ресурса двигателя. И уже вторым делом, мы должны научиться производить сами ремонт гильзы цилиндра, а может потребоваться замена гильзы самостоятельно и важно знать, в каком порядке она должна правильно проходить. Ведь нам необходимо будет улучшить качество двигателя, а не в коем случае не на оборот.
Замена гильзы самостоятельно
Сегодня в автомобилестроении используется два вида гильз.
Это первый вид — такой как «МОКРАЯ ГИЛЬЗА» — в этом виде идёт прямой контакт с охлаждающей жидкостью двигателя. Такие гильзы комплектуются уплотнителями, всевозможными прокладками, где эти самые прокладки служат для предотвращения попадания газов в охлаждающую жидкость, и, соответственно, на оборот.
Также существует и второй вид — такой как «СУХАЯ ГИЛЬЗА», в основном, такие гильзы заливаются в блок цилиндров при изготовлении двигателя. И как вы уже поняли, такие гильзы не соприкасаются с охлаждающей жидкостью, и поэтому они и получили название «СУХИЕ».
Теперь обсудим саму гильзу и определим, каким свойством должна обладать гильза, а именно — быть прочной и иметь высокую антикоррозийную устойчивость и особенно повышенную износостойкость. Основная конструкционная особенность их в том, что они должны быть надёжно уплотнены именно в тех местах, где происходит стыковка блоков цилиндра с головкой блока цилиндров.
Гильзы ремонтные
Замена гильзы самостоятельно
И переходим непосредственно к самому ремонту двигателя, а именно, замена гильзы – этот метод называется гильзованием.
Установка гильзы происходит разными методами; например, гильзование «сухой гильзы» происходит методом на сухую, подразумевающий перед собой предварительный разогрев.
«Мокрые гильзы», которые проще всего ремонтируются, так как вставляются и удаляются с блока цилиндра вручную.
Также при замене самой гильзы иногда приходится растачивать сам блок и тут следует обратить внимание на то, что от точности такой расточки и будет зависеть качество работы нашего двигателя.
Процесс прост, то есть если вы расточили блок с эллипсом, то при запрессовке гильзы, этот эллипс передастся самой гильзе. Но не следует ждать, что вы произвели удачный ремонт двигателя.
Итак, начиная гильзование, к примеру, «мокрых гильз» это более или менее понятно. А вот процедура гильзования «сухих гильз» доставит вам массу хлопот.
Итак, это гильзование происходит с учётом разницы в температуре. Для начала блок цилиндра разогревается газовой горелкой до температуры 150 градусов и после разогрева вставляется подготовленная охлаждённая гильза.
И как практика показывает, такой метод гильзования является на сегодняшний день самым качественным.

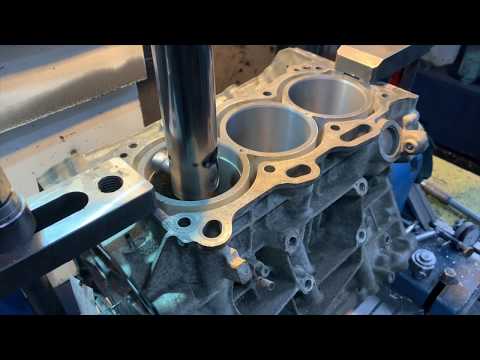

Смотрим видео:
