Как поменять лампочку подсветки номера: пошаговая инструкция с фото и видео
Современный автомобиль состоит из огромного количества сложных и простых механизмов, и у каждого есть своя функция, которую он выполняет. Все составные части машины подразделяются на простые и сложные, плюсы первых в том, что их можно отремонтировать самостоятельно. А для ремонта второй группы придется ехать в автосервис, поскольку требуются определенные знания устройства автомобиля и особые навыки и инструменты.
В этой статье мы подробно вам расскажем о проблеме, когда перегорает лампочка для подсветки номера. С такой ситуацией сталкивались многие автомобилисты, заменить лампочку можно легко своими руками. Мы расскажем вам о всех нюансах этой работы, а также о причинах данной неисправности.
Оглавление:
- Поменять лампочку — легко
- Не горит лампочка подсветки номера — причины
- Как поменять лампочку подсветки заднего номера
- Видео-инструкции по замене лампочек подсветки номера
- Замена лампочки подсветки номера — советы
- Советы по выбору автомобильных лампочек
- Осторожность не будет лишней
- Подведем итоги
Поменять лампочку — легко
Если у вас не будет работать подсветка номера при езде, то у сотрудников ДПС могут появиться к вам вопросы. Вероятнее всего вам не выпишут штраф, если вас заметили с такой неисправностью впервые, но неприятный выговор все равно будет получен. Поэтому при первом обнаружении данной неисправности, советуем сразу же осуществить замену, тем более что это с легкостью можно сделать самостоятельно в любое время и в любом месте.
Такой вариант ремонта будет намного быстрее и гораздо дешевле, потому что в СТО зачастую сильно накручивают цены на запчасти. Для выполнения работ нужно просто-напросто запастись необходимыми инструментами, а также потребуется выделить немного времени для ознакомления с обустройством автомобиля. После этого вы сможете смело приступить к выполнению ремонтных работ.
Не горит лампочка подсветки номера — причины
Статистика указывает на то, что лампочка перегорает в первые год-два после её замены в 45% случаев. Тем не менее, по большей части проблема скрывается не в ней, советуем вам начать с рассмотрения самого простого и перейти к более сложному:
- Смочите хлопковую ткань спиртовым раствором и удалите с поверхности осветительной панели всю грязь и пыль. Нужно провести визуальный осмотр, чтобы выяснить, потемнела ли лампа, возможно, внутри скопился конденсат, а также мог повредиться плафон, например, из-за высокой температуры.
- По стандарту с боковых сторон номера монтируются две лампы. Если одна из лампочек горит, а другая нет, то можно быть уверенным в том, что дело не в сгоревшем предохранителе и проводке. Можно немного постучать по плафону, если вы обнаружили моргание, возможно, гнездо деформировалось, и контакт стал хуже работать.
- Если не горят все имеющиеся лампы подсветки, то изначально нужно проверить предохранители. Только после того, как убедились в их целостности, можно приступать к прозвону проводки питания.
Как поменять лампочку подсветки заднего номера
Если вы проверили наши рекомендации, и альтернативная поломка не была выявлена, то можно перейти к замене лампы, потому что это последнее, что может случиться. Сложного в замене ничего нет, вам для этого понадобится только отвертка (либо любой другой плоский, но жесткий предмет).
Рекомендуется производить замену ламп подсветки номеров (да и любых других ламп), когда автомобиль чистый, чтобы лишняя грязь не попала в контакты, не забилась под плафон и т.д.
Лампочки подсветки номера автомобиля
Перво-наперво в обязательном порядке выключите зажигание, иначе при демонтаже вас может ударить током

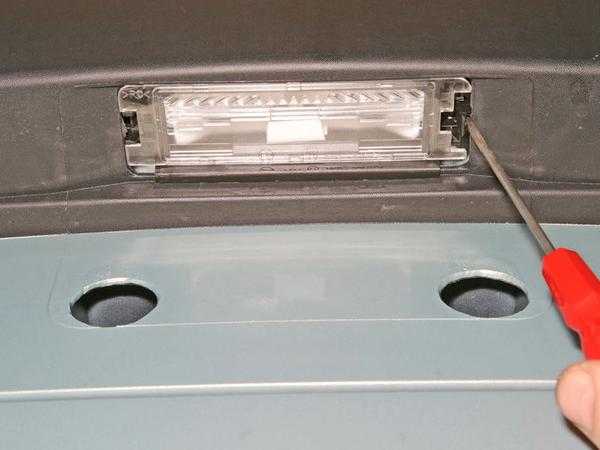

Отверткой снимаются клипсы, которые удерживают кожух плафона. Как правило, они просто поддеваются с боков каким-либо плоским инструментом и спокойно отщелкиваются.
Совет!
Если плафоны не получается поддеть, нужно постараться сдвинуть их немного в сторону (левый — влево, правый — вправо). Тогда с другой стороны появится небольшой зазор, в который можно просунуть уголок плоской отвертки.

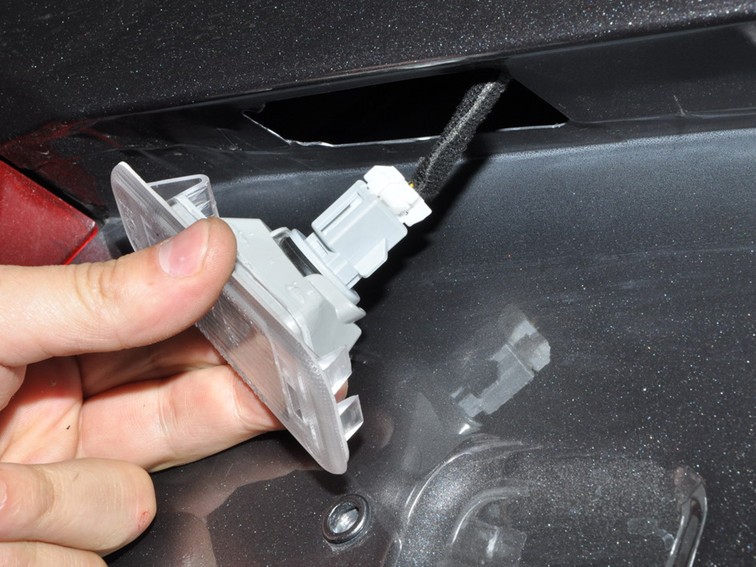

Вынимаем плафон подсветки номера из гнезда
Постарайтесь обращаться с клипсами аккуратно, чтобы не сломать — иногда они бывают хлипковаты, особенно, если автомобиль не первой свежести. Чаще всего пластик со временем изменяет свои свойства, поэтому, возможно, что хоть одну, но вы отломите. Если такое случилось, то сходите в магазин и купите несколько запасных.
На некоторых моделях автомобиля плафон удерживается не клипсами, а при помощи болтов. Тогда их просто надо выкрутить той же отверткой. Более подробную информацию о том, как именно вынимается кожух лампы на вашей модели авто, можно найти на специализированном форуме в интернете либо в инструкции к автомобилю.
Если плафон держится на болтах, тогда необходимо их выкрутить
После того, как плафон высвободится от креплений, аккуратно вытяните его на проводке из гнезда на 3-5 см (больше не требуется). Чтобы снять его и высвободить лампочку, необходимо повернуть фишку, соединенную с плафоном против часовой стрелки (реже — по часовой), и вынуть его.
Лампочка просто вынимается из гнезда — выкручивать её не нужно. Новая лампочка вставляется на место старой, затем надевается плафон, закрепляется по часовой стрелке на держателе лампочки, и вся эта конструкция вставляется в своё гнездо, сначала одной стороной, затем защелкивается второй.
Замена лампочки подсветки номера и сборка всей конструкции обратно
Видео-инструкции по замене лампочек подсветки номера
На Киа Рио:
На Лада Гранта:
На «Десятке»:
На Шевроле Авео:
На Солярисе:
На Ниссан Кашкай:
youtube.com/embed/ulo6D_KG5_Y?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>Замена лампочки подсветки номера — советы
- Всегда перед началом работ несколько раз нужно убедиться, что вы выключили зажигание. Иначе могут случиться большие неприятности. К примеру, пожалуй, в худшем случае, вас может ударить током. Это не смертельно, но, определенно, неприятно. Также может произойти короткое замыкание, и часть (в лучшем случае) электронных систем автомобиля выйдет из строя. Известны случаи, когда по неосторожности на включенном зажигании происходило замыкание, и от этого бортовой компьютер, хоть и не сгорел, но начал показывать недостоверные данные. Поэтому обратите на зажигание особое внимание!
- Обязательно перед приобретением лампочки уточните ее мощность и совместимость с моделью вашего авто
- Во время работы не прикасайтесь к лампочке голыми руками. Она могла загораться, и от этого будет сильно горячей, в особенности это касается галогеновых, так как при работе они набирают температуру в 3000 градусов. Кроме того, если вы будете устанавливать лампочку голыми руками, то жировые следы от пальцев на ее поверхности могут вновь спровоцировать ее скорый выход из строя. Будьте аккуратны, и работайте только в перчатках!
- Когда установите лампочку в патрон, протрите ее спиртовой салфеткой. Таким образом вы удалите пыль и жировые следы от рук.
Советы по выбору автомобильных лампочек
В настоящий момент большое количество запчастей для автомобиля производят в Китае, и многие автомобилисты считают, что там только некачественная продукция.. Отрицать бессмысленно — в Китае частенько производят недорогие товары невысокого качества, однако это не значит, что они производят исключительно мусорный товар. Многие не хотят платить дороже за товары китайского производства, думая, что это вещи того же плохого качества по завышенной цене. Но это ошибочное мнение. Можно приобрести достойный китайский товар, который будет не хуже других иностранных вариантов, заплатив за него достойную цену.
Есть разные производители ламп, кто-то изготавливает поддельные, но их бывает крайне тяжело отличить от оригинала. После поломки трудно однозначно сказать, от чего сгорела лампочка. Может быть это действительно некачественный товар, а может быть причина в попавшей влаге при обратной сборке либо при очень интенсивной езде. Поэтому особое внимание стоит оказывать эксплуатации — иногда, не заметив проблемы, вы можете сами спровоцировать поломку. Если лампочка сгорела в течение 2-3 лет после её установки, то, скорее всего, у неё просто вышел срок эксплуатации. Такое время службы вполне стандартно.
Лампочка подсветки номера, в среднем, работает 1-2 года
Старайтесь приобретать лампочки той фирмы, которую рекомендует производитель вашего автомобиля, зачастую об этом можно прочесть в инструкции к авто. Так вы можете быть уверенны в качестве приобретаемой продукции. Конечно, нет никаких гарантий, что вы не купите подделку, поэтому внимательно смотрите на упаковку, на надписи на ней, на маркировку на лампочке, на качество её спайки и т.д.
Закупитесь лампочками заранее, тогда вам не придется тратить время на это в будущем, а при неисправности одной из них, быстро заменить её в любом месте.
Из отечественных производителей хорошо себя зарекомендовали лампочки «Маяк».
Осторожность не будет лишней
Очень часто плафоны производятся обычным образом, и даже без закалки. Из за такого бюджетного производства они могут треснуть от воздействия высокой температуры или несильного удара. Поэтому не забудьте про перчатки, так как они спасут вас от порезов, если он разобьется у вас в руках. Не торопитесь, иногда можно случайно задеть ногой лежащий плафон или наступить на него.
Если у вас до поломки стояла лампа накаливания, то потом ее можно заменить светодиодной такой же мощности. Связано это с тем, что светодиодные служат в несколько раз дольше, также они дают более приятный свет, и номер будет лучше освещен.
Старайтесь не устанавливать лампы мощнее, потому что проводка может не выдержать нагрузки и просто-напросто расплавится.
Работы по замене длятся не очень долго — максимум это может занять не больше получаса. Советуем заменить уплотнители в плафоне, тогда при эксплуатации туда не попадет влага и новая лампочка не сгорит.
Подведем итоги
Как обычно бывает, чем дороже автомобиль, тем проблематичнее проводить самостоятельный ремонт,так как сложность его устройство прямо пропорционально его стоимости, и деталь, которую можно самому починить в стареньком ВАЗике, на Ауди непрофессионал даже не сможет найти. На некоторых моделях даже заменить лампочку своими руками не получится. Тем не менее, большинство автомобилей дружелюбны к своим владельцам и позволяют производить замену своих ламп подсветки номеров легко и просто.
Естественно, у разных моделей автомобилей замена ламп производится более-менее по-разному, но, в целом, почти все шаги для их замены совпадают:
К примеру, если взять автомобиль «Форд Фокус», то для замены лампочки нам понадобится только плоская отвертка.
Первым делом помойте автомобиль, это делается для того, чтобы его не загрязнять и пыль не попала во внутрь машины. Обязательно наденьте перчатки, так вы не будете оставлять следы на элементах автомобиля, поэтому от ваших действий они не выйдут из строя. Подденьте отверткой клипсы крепления багажной обшивки, осторожно снимите и отложите в сторону. Проверните плафон с лампочкой на 40 градусов по часовой стрелке, после этого можно будет достать его движением на себя. Старайтесь поставить оригинальную лампочку, так как американский производитель хорошо себя зарекомендовал и является практически эталонным производителем. Когда она будет установлена, то протрите ее чистой спиртовой салфеткой, а затем соберите все в обратной последовательности.
Инструкция по замене лампочки подсветки номерного знака
Надеемся, что вы детально ознакомились с нашей статьей, теперь вы знаете как можно заменить лампочку подсветки номера. Желаем вам удачи на дорогах!
Замена лампочки подсветки номера Шкода Октавия быстро, надежно, недорого в условиях автосервиса
Правилами дорожного движения предусмотрено освещение номерного знака автомобиля.
Аналогичные требования установлены в почти каждой стране, только написано это на разных языках. Подсветка номерного знака служит для идентификации машины, как вблизи, так и на расстоянии. За отсутствие освещения предусмотрено административное наказание в виде штрафа.В странах ЕС размер достигает несколько сотен евро, что считается «очень много». Причины отсутствия освещения бывают разные: загрязнение фонарей, повреждение осветительных приборов, неисправность лампы/диода. В зависимости от марки и модели технического средства, на некоторых из них допускается самостоятельная замена ламп ввиду простоты конструкции.
Замена лампочки подсветки номера Шкода Октавия и другие наши услуги
Автомобильная мастерская предоставляет услуги по комплексному ремонту технического средства, независимо от марки, в том числе и Шкода Октавия. Наиболее востребованы работы по следующим направлениям: силовой агрегат, трансмиссия, ходовая часть, система рулевого управления, кузов.
- Полная и комплексная диагностика системы;
- Профилактика генератора, аккумуляторной батареи;
- Прозвон электрической проводки на предмет целостности, отсутствия повреждений;
- Проверка передней и задней оптики, освещения салона, заднего номерного знака;
- Диагностика качества работы дополнительного оборудования, при условии, что последнее установлено;
- Замена, установка ламп любого типа и назначения, например, замена лампочки подсветки номера Шкода Октавия.
Специалисты нашего сервисного центра оперативно и качественно устранят ошибки, неисправности, поломки. Всё это выполняется благодаря:
- Наличию квалифицированного персонала с многолетним опытом и навыками работы по профилю;
- Обустроенных ремонтных площадок, камер для проведения окрасочных работ;
- Установленному современному цифровому оборудованию и оснастке для проведения диагностических работ;
- Профессиональному подходу к проведению ремонтных работ;
- Гибкой системе скидок и бонусов;
- Индивидуальному подходу в работе с клиентом.
Причины и признаки поломки осветительных приборов на автомобиле Шкода Октавия
Характерные признаки неисправностей:
- На центральной консоли приборов систематически горит индикатор ошибки «25KZL», «HA59», что указывает на неисправность системы освещения в целом;
- В процессе движения или работе на холостом ходу внезапно одна сторона освещения становится тусклее или вообще пропадает свет;
- В процессе движения автомобиля лампа (ы) периодически мерцает, изменяя частоту.
При выявлении одного из вышеуказанных признаков владелец должен обратиться в сервисный центр для проведения диагностики. Затягивать с «решением» не следует, так как можно схлопотать административный штраф или создать аварийную ситуацию, например, если стоять на обочине.
Причины поломок:
- Длительная эксплуатация и естественное перегорание лампы, диода;
- Механическое повреждение, авария, столкновение, удар;
- Короткое замыкание проводки;
- Выход из строя реле – выпрямителя;
- Неисправность предохранителя, отвечающего на освещение номерного знака;
- Попадание влаги, потеря герметичности;
- Прострел проводки, повреждение участка;
- Иная нетипичная поломка.
Мастера нашего сервисного центра в короткие сроки с помощью диагностического оборудования определят источник поломки, его место дислокации, рассчитают количество необходимого кабеля, диодов, иного расходного материала.
Шкода Октавия: замена лампочки освещения номера и диагностика системы электропитания
Важно знать! Чтобы не навредить системе электрического питания автомобиля, рекомендовано пользоваться услугами профессионалов, мастеров. Непрофессиональное вмешательство в процесс ремонта приводит к негативным последствиям, короткому замыканию, перегоранию предохранителей.
Элемент освещения заднего номерного знака расположен в тыльной части автомобиля, на двери в специальном углублении. Подсветка представлена в виде двух фонарей продолговатой формы, размерами 20 х 40 мм. Оптика посажена в специальные штатные отверстия с помощью пластмассовой вставки. В качестве осветителя используется лампа цилиндрического типа на 12,0 В или современный аналог – диод.
После запуска двигателя активируем освещение, осматриваем неработающий фонарь. В профилактических целях необходимо с внутренней стороны лифтбэка — дверцы пошевелить контактную плату, возможно причина в недостаточно плотном соединении. Чтобы обеспечить себе доступ к контактной плате, нужно временно демонтировать обшивку с внутренней стороны дверцы, снять пластиковый защитный чехол, отвинтить фиксаторы, только после этого можно извлечь основания осветительных приборов с тыльной стороны.
Проведённая диагностика в багажном отсеке положительного результата не дала, нужно проверять целостность всей электроцепи с помощью мультиметра. Простым способом закорачивания проводов мы определим целостность цепи. Кратковременное замыкание проводки посредством мультиметра негативно не скажется на работе системы, так как величина тока ничтожно мала.
Если цепь не повреждена, а напряжения до сих пор нет, тогда следует заглянуть в блок предохранителей, расположенный в правой части моторного отсека, ближе к аккумуляторной батареи. Нужно проверить предохранитель №17, именно он отвечает за работу подсветки заднего номерного знака. При необходимости можно заменить предохранитель новым, только величина ампеража должна быть идентичная.
На Шкода Октавия замена лампочки освещения номера проводится просто. Необходимо с внешней стороны фонаря с помощью крестообразной отвёртки типа TORX, отвинтить два шурупа, аккуратно извлечь оптику с посадочного места. Проворотом извлекаем лампу (диод) с цоколя, устанавливаем новую, исправную. Проводится сборка в обратном порядке.
Справедливое ценообразование: доступность цен на высокое качество
При проведении расчётов по стоимости услуг всегда руководствуемся принципом доступности, чтобы для каждого цена была «по карману». Величина стоимости находится на среднем уровне, значит, доступна большинству.
Гарантия профессионального выполнения
На весь проводимый спектр услуг предоставляем гарантию качества. Детали и комплектующие, которые мы поставляем, полностью сертифицированы и оригинальны, имеются документальные подтверждения.
В случае предоставления заказчиком своих расходных материалов, оригинальность которых невозможно идентифицировать, гарантийный срок оговаривается с клиентом перед проведением работ.
Приобретая запасные части и комплектующие в нашем сервисном центре, вы получаете качество, надёжность, длительность срока эксплуатации вашего автомобиля. Своевременно проводите техническое обслуживание, и вы надолго забудете о поломках.
Замена Лампочки Подсветки Номера Тойота Королла ~ AUTOTEXNIKA.RU
Возможна ли самостоятельная замена
Поменять лампочки в подсветке номера можно самостоятельно. Лучшим вариантом освещения является светодиодная лампочка, которая не боится влаги и небольших механических ударов. Производителем устанавливаются две лампы освещения. Некоторых любителей они не устраивают, потому что дают слабый свет. Они модернизируют его с помощью светодиодных лент. Подсветка номерного знака обязательна. Выбор цвета освещения для большинства граждан России ограничен белым и желтым цветом.
Требования к подсветке заднего номера
Согласно правилам ПДД, на территории РФ государственный регистрационный номерной знак автомобиля должен хорошо читаться на расстоянии 20 метров, как в светлое, так и в темное время суток. Освещение номера обязательно. За отсутствие фонаря освещения, его поломку, загрязнение налагается штраф. Это внешний световой прибор, к нему применяются общие требования для световых приборов и светоотражателей. Штраф или предупреждение водителю будет предъявлено за полное отсутствие подсветки номера, если не работает, хотя бы одна лампа, даже в случае полной видимости всех букв и цифр.
Выбор ламп
Для оптики Toyota Corolla подойдут только определенные типы цоколей ламп. Сам цоколь предназначен для фиксации лампочки в корпусе, а также передачи к ней тока.
Самым лучшим вариантом для Тойота Королла 2013 из всех является HB4 Koito Whitebeam 12V 55W японского производителя. Такое освещение является надежным и очень ярким. Особенно рекомендуется покупать этот бренд для дальнего света. Из недостатков Които можно отметить только высокую цену.
Philips Crystal Vision HB4 – это еще один отличный вариант, который будет гореть очень ярким светом белого цвета.
Для Toyota Corolla существует несколько видов освещения, которое можно поставить, в зависимости от ваших потребительских нужд:
- Всесезонное.
- Долговечное.
- С увеличенной светоотдачей.
- Голубого освещения.
Рассмотрим основные черты, свойственные для каждого из этих типов ламп.
Всесезонные
Всесезонные, или всепогодные, лампы лучше всего устанавливать автовладельцам, которые много ездят за городом в темное время суток. Особенностью всесезонок является то, что их колба покрыта желтым слоем. Получается, что световой поток лампы становится желтого цвета, который гораздо эффективнее белого при влажной погоде.
Если белый свет будет рассеиваться от влажных частиц, находящихся в воздухе, то в желтом такая проблема будет стоять не так остро: у желтого света коэффициент рассеивания меньше на 20 процентов. Это даст вам большую обзорность в туман, снегопад или дождь.
Долговечные
Рекомендуются тем, кто проводит много времени за рулем ночью. Такие лампы способны работать в целых два раза больше обыкновенных. Долговечность обеспечивается за счет вибростойкости цоколя и специального газа, находящегося в колбе. У производителей такие фары обозначаются Long Life.
ПОДРОБНОСТИ: Замена передних и задних тормозных колодок
С увеличенной светоотдачей
Заменить старые лампы на такие рекомендуются людям, у которых фары потеряли прозрачность и хуже пропускают огонь. Более мощный поток света (на 30 процентов сильнее, чем в обычных) достигается за счет большей температуры накала нити. Может показаться, что такая нить гораздо быстрее перегорит, но так не произойдет, потому что в колбу запущен специальный газ, который ее защищает.
Голубого цвета
На самом деле их цвет близкий к голубому, однако продавцы все равно называют их лампами голубого свечения. Не разбирающиеся люди путают их свет с ксеноновым, потому что он действительно похож, просто не такой мощный. Такое освещение достигается за счет голубого напыления на колбе. Достоинством такого света является то, что от него глаза устают гораздо меньше, чем от обыкновенного.
Как поменять лампочку
Ответ на вопрос “Как снять на Тойоте Королле фонари номера?” не представляет сложности. Чтобы поменять лампочку, надо открыть багажник, исследовать заднюю дверь, придется снимать крепления панели.
Производя самостоятельно действия по замене лампочек освещения заднего номерного знака, запаситесь новыми пистонами, все равно что-то сломается.
Затем частично открепляется панель багажника, выворачивается винт крепления фонаря к кузову автомобиля. Далее он вынимается наружу, разъединяется электрический разъем. Чтобы достать лампу, надо снять световую панель, открепив две застежки. Меняя лампы, желательно соблюдать последовательность расположения проводов в пучке, правильное прилежание уплотнительного соединения. На подсветку номера производитель ставит лампочки 12V 5W. Часто возникают сложности, как заменить лампочку. Вытаскивается она довольно сложно, надо приложить некоторые усилия. Просто тянуть. То же касается установки новой лампочки. Надо взять ее за цоколь и надавить до тех пор, пока пальцы не углубятся внутрь фонаря.
VESKO-TRANS.RU
Замена фар ближнего света на Toyota Corolla 120 (2000–2006) и 150 (2006–2013) не требует профессионального электрика. Эта операция совсем не сложна, и если вы будете следовать приведенным ниже аннотациям, вы не сможете о том, как заменить лампочки.
Прежде чем покупать новые светильники, нужно знать, что именно находится в оптике Corolla.
Для ясности ниже приведен эскиз с указанием соответствующих лампочек для венчика.
В принципе! Средний HB4 не путают с h5
Для оптики Toyota Corolla подходят только определенные типы ламп. Само основание предназначено для крепления лампочки в корпусе, а также для передачи на нее тока.
Лучшим вариантом для Toyota Corolla 2013 года является японский производитель Ko4 Whitebeam 12V 55W от японского производителя. Такое освещение надежно и очень привлекательно. Особенно рекомендуется брать эту марку при ярком освещении. К недостаткам Които относятся только высочайшие значения.
Philips Crystal Vision HB4. еще один хороший вариант, который даст очень броский светло-белый цвет.
Существует несколько типов освещения для Toyota Corolla, в зависимости от потребностей вашего потребителя:
- Круглый год.
- Долгий период.
- С увеличением светоотдачи.
- Синее освещение.
Рассмотрим основные особенности, характерные для каждого из этих типов светильников.
Погодные или всепогодные фонари идеально подходят для автомобилистов, которые много путешествуют ночью. Особенность сезона в том, что их пробирки покрыты желтым слоем. Оказывается, световой поток лампы приобретает желтоватый цвет, который даже более эффективен, чем белый в сырую погоду. Если белый свет рассеивается от влажных частиц в воздухе, то у желтого такая проблема не будет такой острой: в желтом свете коэффициент рассеяния составляет менее 20 процентов. Это даст вам отличную видимость в тумане, снегу или дожде.
замена ближнего света на Toyota Corolla
Рекомендуется тем, кто проводит много времени за рулем в ночное время. Такие светильники способны работать в два раза чаще, чем обычно. Прочность обеспечивается виброустойчивостью основания и специальным газом в пробирке. Производители имеют эти фары с маркировкой Long Life.
Рекомендуется заменить старые лампы людьми, чьи фары потеряли прозрачность и с большей вероятностью могут загореться. Более высокий световой поток (на 30 процентов выше, чем обычно) достигается благодаря более высокой температуре нити накала. Может показаться, что такая нить сгорит еще быстрее, но этого не произойдет, потому что специальный газ, защищающий ее, запускается в пробирку.
На самом деле их цвет близок к синему, но трейдеры все еще называют их голубыми лампочками. Неизвестные люди путают свой свет с ксеноновым светом, потому что он действительно похож, но не такой мощный. Такое освещение получается синим напылением на пробирку. Преимущество этого света в том, что его глаза устают даже меньше, чем обычно.
Выбор ламп с цоколем HB4 ограничен.
Чтобы поменять ближний свет, сначала нужно открыть капот. В его пространстве будет видна пластиковая защита, которая держится на 6 зажимах. Каждый зажим в середине имеет заглушку, которую нужно поднять, надавив на ее сердечник. Это лучше всего сделать с узким лезвием.
Снимите всю защитную панель и отложите ее в сторону. Теперь у нас есть доступ к ближнему свету фар и заднему фонарю. Посмотрев туда, видно, что для каждой фары есть микросхема с 2 проводами.
Осторожно снимите его, стараясь не сломать провода. Чип находится у основания колбы, которая поворачивается на четверть оборота против часовой стрелки.
Фара ближнего света на Corolla E120, E150 и Fielder может иметь резиновую заглушку, которая также выключается по часовой стрелке.
При повороте цоколя и установке лампы не держитесь за саму лампу, так как это может привести к неисправности.
Дело в том, что если толстый палец попадет на стекло, нить может сгореть. В настоящее время установлена лампа ближнего света Toyota Corolla 2008 года. Аналогичные операции выполняются для версий других лет. Эта заметка подходит как для правой, так и для левой подсветки.
В основном: замену лампочек фар следует производить в сухую погоду. Потому что, когда вода попадает на контакты лампы, она может выйти из строя. В плохую погоду лучше устанавливать в сухом гараже.
Если ближний свет не освещается замененной лампой, как раньше, проблема заключается в остальной части электроники: обратите внимание на предохранитель, реле и полностью ли вставлено основание.
Если ваш свет не светит, это не значит, что есть проблемы с лампами. Есть несколько причин этой неисправности:
Эта проблема решается просто путем замены ее на новую, но при этом обязательно установите предохранитель того же номинала, что и вздутый, иначе он сразу же выйдет из строя.
- Заменяемый предохранитель также может быстро выйти из строя, если возникнут проблемы с проводкой автомобиля.
- Неисправность реле С помощью этого электронного элемента фары включаются и выключаются, потому что очень часто суть задачи заключается именно в нем. Необходимо немедленно заменить реле. это может быть в порядке, это только те отложения или окисления, которые образуются на контактах. Эти контакты можно почистить, после чего ближний свет или дальний свет фар продолжат функционировать.
Регулировка фар на автомобиле. Замена лампы накаливания на Toyota Corolla
Трубка лампы тускнеет при длительной работе. Проблема в том, что этот процесс происходит равномерно и автомобилист не замечает разницы. Например, в 2004 году свет фар ярко светит, в 2007 году он немного хуже, а в 2011-2012 годах очень плохо, но после такого периода времени, постепенные конфигурации трудно увидеть.
Для этой операции нам нужно будет открыть багажник и обратить внимание на пластиковую крышку, которая размещена после фары. Мы открываем это, поднимая две защелки, на которых это установлено. Открыв эту крышку, мы получаем прямой доступ ко всем задним фонарям.
Следующим шагом является удаление чипа из того, который мы хотим заменить.
При снятии снимайте не проволокой, а пластиковой головкой.
Затем просто открутите заднюю часть ¼ против часовой стрелки и замените лампочку. Эта техника также характерна для Carola в кузове 160, выпускаемого с 2020 года.
Установка светодиодных габаритных огней является жизнеспособным решением, поскольку эти осветительные элементы потребляют еще меньше энергии и имеют приятный ксеноновый цвет свечения. Размер светодиодных светильников имеет ту же основу, что и у обычных, поэтому они устанавливаются таким же образом. Эти размеры выглядят еще лучше и надежнее.
Процесс замены ламп не сложен. Главное в этом случае. придерживаться приведенного выше примечания и брать качественные осветительные приборы. Чтобы изменить освещение в передней оптике, многие практикуют снятие переднего бампера автомобиля. Это дает больше возможностей для изменений и занимает вдвое больше времени.
Тойота Королла 2013
Источник
Post Views: 1
Замена Лампочки Подсветки Номера Тойота Королла
Длительная тряска, преодоление бездорожья, ухабистая дорога укорачивают срок службы стандартных ламп. Освещение страдает из-за сгоревшего предохранителя, перепадов напряжения в электрической цепи автомобиля.
Возможен обрыв цепи в результате естественных процессов износа. Эти повреждения можно определить с помощью оммометра. Если он сгорел, перестанут светиться габариты.
Если после легкого постукивания по фонарю освещения заднего номерного знака тойота королла е150 замена ламп подсветки номера загорается, значит, был плохой контакт или он загрязнился, нужно его почистить. Существует еще нюанс с подсветкой номера. В норме, днем он загорается, если открыт багажник. Открывая машину с брелка, удостоверьтесь, что вместе с дверями салона вы его не открыли.
Замена ламп подсветки на светодиодную ленту в мониторе Philips 170S
Этот материал написан посетителем сайта, и за него начислено вознаграждение.
- Навигация:
- Предисловие
- Процесс
- Результат
Предисловие
Ранее я уже занимался заменой подсветки монитора, сделал из того что было под рукой, светодиодная лента тёплого белого свечения, неподходящая ширина светодиодной ленты, питание от внешнего блока питания, в общем не лучшее что могло быть.
Со временем я перевел старый монитор на питание от внутреннего блока питания (через костыли т.к. внутренний БП монитора выдавал ~14.5в вместо нужных 12в), и в целом так оставил.
рекомендации
Но у меня есть еще один монитор с нерабочей подсветкой, а еще приехала из китая нормальная светодиодная лента холодного белого свечения шириной 4 мм.
Ссылка на светодиодную ленту: ( aliexpress.ru/item/4000776991097. html )
Ссылка на магазин: ( aliexpress.ru/store/1555333 )
Монитор имеет характерные признаки неисправности подсветки, когда она гаснет изображение можно подсветить фонариком:
Процесс
Я конечно мог бы каждый этап объяснять: где какую «закорючку» нужно щелкнуть, чтобы раскрыть, но некоторое время подумал и решил этого не делать, и так получилось довольно много фотографий.
Самое главное правило при разборке любого монитора это внимательно обращать внимание на мелочи, где-то винтик, где-то защелка, в идеале нужно найти монитор который не жалко сломать, максимально аккуратно его разобрать и собрать, если лишних деталей нет и все работает значит можно приступать к восстановлению нужного монитора.
Еще следует понимать что матрица состоит из тонких листов стекла, она не то чтобы была хрупкая, напротив даже если её зажать обычно ничего страшного не произойдет, но рисковать не следует, потому разборку монитора следует проводить только при наличии достаточного свободного пространства, чтобы разложить как минимум 3 монитора с расстоянием между ними.
Желательно для разборки выбрать помещение, где нет ковров и множества мягкой мебели, просто чтобы лишний раз не рисковать с пылью т.к. для замены подсветки нужно снимать матрицу и трогать пленки перед матрицей.
Из важного еще отмечу шлейфы матрицы, с ними стоит максимально аккуратно вести себя и не забывать про них, восстановить их точно не выйдет в домашних условиях.
В общем начинаем представление.
Разборка проста, откручиваем ножку, винтики, сковыриваем защелки корпуса, снова винтики, много винтиков…
Контроллер снят.
Блок питания и силовая часть на отдельной плате, мне не удалось каждый элемент сфотографировать ибо пришлось бы разбирать плату на составляющие…
Не забываем про винтики, защелки и возможно даже капельки клея.
Подходим к матрице.
Производитель матрицы весьма креативен, лак с блестками для фиксации соединений, пользуясь случаем я почистил налет пыли что недоступен под корпусом.
Не забываем откинуть шлейфы с платой перед извлечением матрицы, будет печально если на данном этапе что-то пойдет не так.
Лампы CCFL явно не в лучшем состоянии, аккуратно все убираем, следим чтобы пленки никуда не улетели.
При установке светодиодов следует изолировать контакты в местах пайки, вдруг во время работы со временем лента отклеится и замкнет БП монитора…
Конкретно с этим монитором будет сложно вернуть пленки на свое место и упаковать все обратно, просто предупреждаю.
Далее ищем где присосаться по питанию, обычно достаточно взглянуть на рабочее напряжение конденсаторов блока питания, но лучше знать наверняка с чем имеем дело.
Обращаю внимание, плата устойчиво расположена на диэлектрике, у меня есть возможность быстро отключить все в случае непредвиденных обстоятельств, в подобных ситуациях есть риск быть убитым от электросети т.к. все контакты под напряжением в свободном доступе, потому крайне не советую без должных навыков и опыта повторять подобное, это опасно в любом случае.
Узнав что на выходе блока питания я недолго думая подобрал мощный резистор на несколько Ом, это самое простое что можно было придумать, но данный метод имеет ряд ограничений ввиду того что «лишнее» выделяется в виде тепла на самом резисторе.
Собираем все до кучи, не забываем про винтики и шлейфы, а лишние запчасти в коробку полезного хлама.
Я преднамеренно не устанавливал обратно кожухи из жести, это снижает устойчивость устройства к электромагнитному фону вокруг нас, но не забываем что на блок питания помимо самого монитора легла нагрузка от светодиодных лент, хотя с другой стороны больше нет CCFL ламп.
И напоследок, я в очередной раз ничего не отключал и не шунтировал в высоковольтной цепи питания ламп подсветки, просто не вижу смысла городить лишний «огород» из «навоза и палок» когда драйвер сам отключается без нагрузки.
Результат
Очевидно что цветопередача далека от идеала при «кустарных» источниках подсветки, но сомневаюсь что какой-нибудь дизайнер будет восстанавливать старый монитор чтобы потом работать высматривая разницу в цветности между #4d67b0 и #4d67b1. ..
Используя подходящую ленту получилось гораздо лучше, чем в первый раз когда я использовал подручные материалы, подсветка равномерная и яркая, казалось что всё прекрасно, но есть и нюанс в виде постоянно включенной подсветки монитора, причем я не уверен насколько долго светодиоды смогут работать на своей полной мощности.
Учитывая что подсветка монитора работает пока включена вилка в розетку, можно заметить ранее невидимые особенности работы матрицы:
Я конечно добавил резистор, что создает нужное падение напряжения чтобы светодиоды питались от ~12в вместо 13.2в которые выдает встроенный БП монитора 170S, но проблема в отводе тепла от светодиодов.
Конструкция отражателя не позволяет плотно приклеить светодиодную ленту даже шириной в 4 мм., наверняка она со временем отклеится даже там где приклеена сейчас, по сути нет идеального контакта с поверхностью способной отводить тепло.
Одно дело моя первая попытка с лентой малой мощности (до 5 Вт на 1 метр), там даже если ленту просто подвесить в воздухе она никогда не нагреется ощутимо, но другое дело плотная светодиодная лента шириной в 4 мм. , один ~30 см. кусочек потребляет порядка 0.3А при 12в, а это почти 4 Вт мощности, не сказать что очень много, но учитывая концентрацию в малой площади ничего хорошего ждать не следует.
В целом используя подходящую светодиодную ленту можно оживить монитор для комфортного использования, однако стоит заранее подумать о регулировке яркости, можно конечно заказать у китайцев готовый модуль, но у меня на эту задачу есть свои планы.
Вопрос с цветопередачей частично можно решить встроенными в монитор настройками, если конечно производитель монитора не пожадничал с настройками.
Но даже без настройки и регулировки яркости очевидно что монитор более чем выполняет свою прямую работу по отображению графической информации.
На этом все, благодарю за внимание.
Этот материал написан посетителем сайта, и за него начислено вознаграждение.
XC90 IРешено — Замена ламп подсветки магнитолы — Клуб Вольво
Интересно !
x
JavaScript is disabled. For a better experience, please enable JavaScript in your browser before proceeding.
- Thread starter Mistel
- Start date
- Replies 116
- Views 14K
Currently reading:
XC90 I Решено Замена ламп подсветки магнитолыОтветить
Mistel
- Joined
- Nov 1, 2015
- Messages
- 993
- Марка машины
- Volvo
- Модель Volvo
- C70 II P1
- Модель
- & XC90
- Регион
- Москва
- Имя
- Максим
- #1
То ли искал плохо, то ли только у меня одного такая проблема? То ли это вообще не проблема?
В общем уже вторая лампа подсветки магнитолы перегорела, хочу заменить.
По каталогам бьётся номер 30752175, но отдавать по 350р за штуку жаба душит. Какие есть аналоги?
И буду признателен если ткнёте носом в инструкцию по замене, как снять мафон вроде понятно а сами лампы получается просто стоят в блоках с кнопками?
This thread has useful posts
- аналог h49-12005, Лампа для автомагнитолы 12В
- установка LED ламп в магнитолу XC90
- аналог 30739356 led
- аналог цоколь T3x8 на 60 мА .
- диоды в панель магнитолы на 12V
- номера лампочек накаливания
Oves
Crio said:
В результате, в климате после недели эксплуатации сгорела одна из купленых на рынке ноу нейм лампа (которая около 8 Ом). Заказал оригиналы, пока не подорожало, больше не буду кроить и возиться.
Click to expand…
Бывает. У меня такая в LSM лет 5 живёт уже.
Sort by date Sort by votes
Nickita
- Joined
- Jul 22, 2015
- Messages
- 270
- Age
- 35
- Марка машины
- Volvo
- Модель Volvo
- 240
- Модель
- 245DL; XC90I
- Регион
- Ленинградская область
- #2
Я на Бегемоте менял в Вольво VINST — там сразу сказали, что лампочки только оригинальные подходят.
По поводу цены — могу заказать по 282 рубля, но это в Питере.
В МСК я буду 17 января вечером, если что)
Upvote 0 Downvote
Shahabbas
Чё-та где-то понимаю, ну а чё — и сам не знаю!
- Joined
- Mar 2, 2018
- Messages
- 771
- Age
- 60
- Марка машины
- Volvo
- Модель Volvo
- S80 I P2
- Регион
- Литва
- #3
Nickita said:
Я на Бегемоте менял в Вольво VINST — там сразу сказали, что лампочки только оригинальные подходят.
Click to expand…
Ой, да ладно пургу гнать, «только оригинальные»… В патронах стоят «копеечные» лампы на 12 вольт. А сервисы просто бабки зарабатывают, пугая клиентов исключительной «оригинальностью» запчастей.
Несколько лет назад приходил ко мне друг сына с просьбой что не работает подсветка панели. Принёс с десяток подобных перегоревших ламп:
Я купил в радиомагазине сами лампочки и заменил их в патрончиках (синий светофильтр — просто синий прозрачный эластичный силиконовый чехольчик на лампочку), а друг сына уже сам в машине на место поставил — всё нормально работает.
Вот, к примеру, в Чипе и Дипе по 23 рубля: h49-12005, Лампа для автомагнитолы 12В
А так нужно смотреть по размеру и мощности: Лампы накаливания (миниатюрные)
P.S. С «головой» и «прямыми руками» любые лампочки можно на светодиодную подсветку переделать.
Last edited:
Upvote 0 Downvote
Человек дождя
- Joined
- Apr 2, 2010
- Messages
- 5,365
- Age
- 45
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Регион
- Санкт-Петербург
- Имя
- Василий
- #4
Вот, тоже надо менять. Одну вытащил, как образец, поеду подбирать. 350рэ платить за каждую, тоже не климатит.
Upvote 0 Downvote
Shahabbas
Чё-та где-то понимаю, ну а чё — и сам не знаю!
- Joined
- Mar 2, 2018
- Messages
- 771
- Age
- 60
- Марка машины
- Volvo
- Модель Volvo
- S80 I P2
- Регион
- Литва
- #5
Mistel said:
И буду признателен если ткнёте носом в инструкцию по замене, как снять мафон вроде понятно а сами лампы получается просто стоят в блоках с кнопками?
Click to expand. ..
Замена лампочек аудио-панели и панели климат-контроля
Замена лампочек в магнитоле, климе, чистка термика климы
А здесь замена лампочек на светодиоды: замена подсветки магнитолы и климы на светодиоды
Только мне кажется что не всё написано в статье: лампочки на 12 вольт, а у стандартных светодиодов напряжение 2-3,5 вольт. Но выпускаются и светодиоды на 12 вольт — в них сразу встроен дополнительный резистор.
Last edited:
Upvote 1 Downvote
Marat
- Joined
- Dec 29, 2018
- Messages
- 172
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- B6324S 238л. с
- Регион
- Москва
- Имя
- Александр
- #6
Upvote 1 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #7
Shahabbas said:
Ой, да ладно пургу гнать, «только оригинальные». .. В патронах стоят «копеечные» лампы на 12 вольт. А сервисы просто бабки зарабатывают, пугая клиентов исключительной «оригинальностью» запчастей.
Click to expand…
Ну попробуйте найти лампы в климат, чтобы мощностью совпадали. И колпачки чтобы были аутентичные.
Я потратил херову тучу нервов на решение этого вопроса, по итогу могу сказать что кое-как, на троечку, можно у които лампы подобрать. Колпачки придётся сдирать со старых и мириться с некоторой желтизной. И они послабее чуть, но это не страшно.
Для нормального аутентичного вида только оригинал.
Upvote 1 Downvote
Shahabbas
Чё-та где-то понимаю, ну а чё — и сам не знаю!
- Joined
- Mar 2, 2018
- Messages
- 771
- Age
- 60
- Марка машины
- Volvo
- Модель Volvo
- S80 I P2
- Регион
- Литва
- #8
Maeglin said:
Ну попробуйте найти лампы в климат, чтобы мощностью совпадали. И колпачки чтобы были аутентичные.
Click to expand…
Откровенно говоря: если такие лампы в моей машине погорят — я и искать не буду.
У меня дома много новых сверхярких светодиодов, в том числе и SMD, разных размеров и на разные цветовые температуры. Я сам радиотехник с многолетним стажем — просто переделаю эти лампочки с «накаливания» на «LED». Многолетний опыт работы с разными светодиодами на освещение и подсветку имеется! А если понадобится какой-то цвет и типоразмер, которого у меня нет — куплю на али по несколько евро за партию 100 штук в проверенном официальном магазине завода-производителя светодиодов хотя-бы в том-же Шеньжене (много куда поставляют светодиоды, в том числе и на заводы известных производителей LED освещения).
И один из вариантов для тех, кто не дружит с паяльником: значительно дешевле оригиналов будет купить сразу светодиодные лампы нужного размера и цвета: 30739356 led
P.S. Вот, кстати, тема есть на этом форуме: Лампа подсветки кнопок на консоли. Какая?
Last edited:
Upvote 1 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #9
Shahabbas said:
У меня дома много новых сверхярких светодиодов, в том числе и SMD, разных размеров и на разные цветовые температуры. Я сам радиотехник с многолетним стажем — просто переделаю эти лампочки с «накаливания» на «LED».
Click to expand…
Так этот вопрос я тоже изучал. На светодиодах в 99% случаев получается или неравномерный шлак (диоды увы с направленным светом) или сраная китайщина. Опять же про аутентичность речь даже не идет, любой знакомый с вольво человек увидев такую панель сделает вывод что хозяин колхозник. На драйве регулярно народ меняет лампочки на диоды, после чего в комментах начинается соревнование кто удачнее в автора плюнет.
Post automatically merged:
Shahabbas said:
И один из вариантов для тех, кто не дружит с паяльником: значительно дешевле оригиналов будет купить сразу светодиодные лампы нужного размера и цвета: 30739356 led
Click to expand. ..
И получите вы что-то вроде этого. Если заморочитесь и сделаете равномерно, в цвет все равно не попадёте.
Я сейчас на этом бегемоте купил в климат оригинальный набор (ценник — пинцет), а в магнитолу Koito E1545 на 60 мА. Жить можно, если не замечать разницу в цвете. Колпачки на магнитоловых лампах на первый взгляд не выгорают, мощности маловато, поэтому можно их переставить, но по факту на фоне свежего зелено-голубоватого климата магнитола желтит, и никуда от этого не деться.
И кстати @Mistel хочу предупредить — полезете менять лампы, скорее всего от встряски погаснет еще несколько штук. Там 10 лампочек, и когда я повернул их и вытряс на кровать, светить остались две. Поэтому лучше брать полный комплект. Если хотите сэкономить, Koito E1545 более-менее терпимо подойдут, в 600р уложитесь, а колпачки можно со старых переставить. Лампы снимаются просто — поворачиваются отверткой за цоколь и вынимаются, разберётесь сразу как увидите.
Last edited:
Upvote 1 Downvote
Правильный олигарх
- Joined
- Feb 20, 2011
- Messages
- 10,259
- Марка машины
- Volvo
- Регион
- Санкт-Петербург
- Имя
- Илья
- #10
Shahabbas said:
Откровенно говоря: если такие лампы в моей машине погорят — я и искать не буду.
У меня дома много новых сверхярких светодиодов, в том числе и SMD, разных размеров и на разные цветовые температуры. Я сам радиотехник с многолетним стажем — просто переделаю эти лампочки с «накаливания» на «LED». Многолетний опыт работы с разными светодиодами на освещение и подсветку имеется! А если понадобится какой-то цвет и типоразмер, которого у меня нет — куплю на али по несколько евро за партию 100 штук в проверенном официальном магазине завода-производителя светодиодов хотя-бы в том-же Шеньжене (много куда поставляют светодиоды, в том числе и на заводы известных производителей LED освещения).
И один из вариантов для тех, кто не дружит с паяльником: значительно дешевле оригиналов будет купить сразу светодиодные лампы нужного размера и цвета: 30739356 led
P.S. Вот, кстати, тема есть на этом форуме: Лампа подсветки кнопок на консоли. Какая?
Click to expand…
Значит не сервис рукожопы, а вы не разобрались в вопросе. Аккуратнее с выводами, уважаемый.
Upvote 0 Downvote
А
Адмес
- Joined
- Oct 12, 2012
- Messages
- 3,169
- Age
- 34
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- D5
- Регион
- Санкт-Петербург
- Город
- Санкт-Петербург
- Имя
- Кирилл
- #11
Maeglin said:
Я потратил херову тучу нервов на решение этого вопроса, по итогу могу сказать что кое-как, на троечку, можно у които лампы подобрать. Колпачки придётся сдирать со старых и мириться с некоторой желтизной. И они послабее чуть, но это не страшно.
Для нормального аутентичного вида только оригинал.Click to expand…
у меня в одной машине стоят оригинальные, в другой които в родных колпаках, сильно желтит на фоне магнитолы. Конечно, които после оригинала убого смотрится. Но если не пересаживаться с одной в другую, то привыкаешь и не обращаешь внимания.
Upvote 0 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #12
Адмес said:
у меня в одной машине стоят оригинальные, в другой които в родных колпаках, сильно желтит на фоне магнитолы. Конечно, които после оригинала убого смотрится. Но если не пересаживаться с одной в другую, то привыкаешь и не обращаешь внимания.
Click to expand…
Это заметно даже если в магнитоле менять, а не в климате. В климате на мощных лампах понятно, что колпачки деградируют. Но на магнитоле не пойму — то ли които сильнее желтят, хотя с чего бы, то ли старые колпачки лучше просвечиваются, хотя на магнитоле они на вид не выгорают.
Upvote 0 Downvote
Shahabbas
Чё-та где-то понимаю, ну а чё — и сам не знаю!
- Joined
- Mar 2, 2018
- Messages
- 771
- Age
- 60
- Марка машины
- Volvo
- Модель Volvo
- S80 I P2
- Регион
- Литва
- #13
Правильный олигарх said:
Значит не сервис рукожопы
Click to expand. ..
Вообще-то сервисменов «рукожопыми» я не называл. Это вы его так назвали.
Правильный олигарх said:
вы не разобрались в вопросе.
Click to expand…
Возможно, просто когда купил машину — родная магнитола уже отсутствовала (по VIN коду она была с кассетником), какой-то предыдущий хозяин в Голландии (машина была оттуда пригнана) паяльником проплавил в панели прямоугольник, воткнул туда «корыто» магнитолы и с фирменнами переходниками подключил магнитолу Pioneer, которая, к тому-же, оказалась не рабочей. А под магнитолой был присобачен клеем HUB на 10 USB. Короче, был жуткий голландский «колхоз».
Купил в Англии на ebay новую панель магнитолы и поставил свой новый приёмник Denver с USB проигрывателем и Bluetooth:
И так получается что мне для родной магнитолы лампы не нужны, так как родной магнитолы у меня просто нет.
Правильный олигарх said:
Аккуратнее с выводами, уважаемый.
Click to expand…
Да-да! Выводы деталей легко ломаются, поэтому их нужно очень аккуратно изгибать.
Last edited:
Upvote 0 Downvote
Mistel
- Joined
- Nov 1, 2015
- Messages
- 993
- Марка машины
- Volvo
- Модель Volvo
- C70 II P1
- Модель
- & XC90
- Регион
- Москва
- Имя
- Максим
- #14
В общем понятно. .) судя по всему дорога мне к оригинальным лампам, колхоза и различия в свечении крайне не хочется.
Ради интереса наверное возьму пару штук koito, для сравнения.
UPD: похоже не возьму, там только упаковка 10 штук за 1140р
Upvote 0 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #15
@Mistel, если не забуду (можно меня пнуть есличо), вечером сфоткаю как выглядит оригинал в климате и които E1545 со старыми колпачками в гавнитоле.
Upvote 0 Downvote
Mistel
- Joined
- Nov 1, 2015
- Messages
- 993
- Марка машины
- Volvo
- Модель Volvo
- C70 II P1
- Модель
- & XC90
- Регион
- Москва
- Имя
- Максим
- #16
Maeglin said:
@Mistel, если не забуду (можно меня пнуть есличо), вечером сфоткаю как выглядит оригинал в климате и които E1545 со старыми колпачками в гавнитоле.
Click to expand…
Спасибо, но наверное не стоит) не хочется колхозить
Upvote 0 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #17
Mistel said:
UPD: похоже не возьму, там только упаковка 10 штук за 1140р
Click to expand. ..
Можно другие поискать. В магнитолу годятся лампы T3x8 14v 60ma. Stanley kt023 должны подойти. По-моему у които E1545 вообще T3x10, но я их вроде норм запихал.
Post automatically merged:
Короче, надо свою старую тему искать, там с замерами было.
Post automatically merged:
Быстро ищется.
Я тогда думал что 1542 подойдут, т.е. цоколь действительно T3x8. Но они слабоваты, надо на 60 мА искать.
Post automatically merged:
Есть подозрение, что штатные на 12В, а които я подбирал на 14В, из-за этого они в сравнении с родными в недокале работают и потому желтят. Зато гореть не будут. Если кому охота эксперименты проводить, попробуйте в гамнитолу на 12В взять — возможно будет почти совсем как оригинал.
Last edited:
Upvote 1 Downvote
Mistel
- Joined
- Nov 1, 2015
- Messages
- 993
- Марка машины
- Volvo
- Модель Volvo
- C70 II P1
- Модель
- & XC90
- Регион
- Москва
- Имя
- Максим
- #18
Maeglin said:
Есть подозрение, что штатные на 12В, а които я подбирал на 14В, из-за этого они в сравнении с родными в недокале работают и потому желтят. Зато гореть не будут. Если кому охота эксперименты проводить, попробуйте в гамнитолу на 12В взять — возможно будет почти совсем как оригинал.
Click to expand…
Ну кстати можно сделать финт ушами и поставить в левую панель оригинал а в правую които, тогда не так заметна будет разница.
Ещё кстати иногда видно еле заметное мерцание левой панели, это видимо контакты шлейфа почистить надо?
Upvote 0 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #19
Mistel said:
Ну кстати можно сделать финт ушами и поставить в левую панель оригинал а в правую които, тогда не так заметна будет разница.
Click to expand…
Разноцветица будет. Които желтят. Если делать финты ушами, лучше в магнитолу из нижних кнопок переставить лампочки, а в кнопки които.
Post automatically merged:
Ну и кстати на мой взгляд Stanley kt023 подходят лучше — цоколь точно совпадает (вроде), мощность годная, продаются поодиночке, ценник ниже.
Upvote 0 Downvote
Maeglin
Шовинист
- Joined
- Dec 11, 2006
- Messages
- 30,716
- Марка машины
- Volvo
- Модель Volvo
- XC90 I P2
- Модель
- V8
- Регион
- Тверская область
- Город
- Тверь
- #20
@Mistel, телефон вообще все похабит, когда баланс белого пытается настроить.
В климате оригинал, в гамнитоле които E1545 с колпачками от старых лампочек.
По факту не зеленоватые, а желтоватые, и разница с климатом заметнее чем на фото.
ЗЫ: кнопки некоторые погасли сцуко, видимо когда с климатом возился и тряс его.
Post automatically merged:
Еще такая фотка есть, но здесь наоборот, слишком сильно разницу телефон передал. Хотя она пожалуй ближе.
Last edited:
Upvote 0 Downvote
F
XC90 I Решено Замена штатной магнитолы на Android 10` в Volvo XC90 I 2008
- Feliz_ik
- Медиа, навигация, OnCall
2345
Последнее сообщение: ivasiliev
- Replies
- 93
- Views
- 34K
ivasiliev
R
XC90 I Предложено решение Мультимедиа, Навител
- Raze
- Медиа, навигация, OnCall
Последнее сообщение: Dmalmak
- Replies
- 5
- Views
- 1K
Dmalmak
D
S
замена штатной магнитолы на 1 din
- Stunter
- Медиа, навигация, OnCall
Последнее сообщение: Uraa
- Replies
- 9
- Views
- 3K
Uraa
E
XC70 II Предложено решение МКПП M58L. Появился свист. Замена?!…
- ELKot
- МКПП, сцепление.
2
Последнее сообщение: Volfik
- Replies
- 27
- Views
- 3K
Volfik
V
XC90 I Отчет об установке USB-адаптера Skif-Volvo Триома
- Sedrik
- Медиа, навигация, OnCall
Последнее сообщение: Адмес
- Replies
- 6
- Views
- 13K
Адмес
А
Ожидает решения Подбор аналогов ламп подсветки магнитолы и климата
- Maeglin
- Общие вопросы
23456
Последнее сообщение: Alex9000
- Replies
- 110
- Views
- 53K
Alex9000
A
Car PC и тач монитор в центральной панеле
- alexsas
- Медиа, навигация, OnCall
Последнее сообщение: alexsas
- Replies
- 7
- Views
- 4K
alexsas
A
Share:
Vkontakte Odnoklassniki Mail. ru Liveinternet Livejournal Facebook WhatsApp Telegram Viber Skype Email Share Link
Top Bottom
Меняем лампы подсветки монитора (сами) / Хабр
Доброго времени суток!
В данном посте, я бы хотел рассмотреть такую болячку LCD мониторов, как вышедшие из строя лампы подсветки, попытаться разобраться почему это происходит, ну и соответственно поменять их. Заинтересовавшихся прошу проследовать за зелёным человечком.
P.S.
Под катом содержится 27 фото
—Уважаемые, я заранее извиняюсь за качество последующих фотографий, фотографировал на тостер….
—Ещё, хочу заметить, что мониторы по своему принципиальному устройству не сильно различаются, так что не пугайтесь, если вдруг не обнаружите винтиков аль ещё чего в том месте, что показано меня на фото, они где-то рядом…
Итак, имеется у нас монитор, работающий практически в романтичных, красно-розовых тонах. Время работы такого монитора непредсказуемо… но как правило не превышает 2-3-х часов, после чего вашим глазам даётся время на передышку, а мозгу на обдумывание вопросов бытия.
Проблема заключается в вышедшей из строя лампе подсветки матрицы монитора, но почему же это произошло?
Причин возникновения такой ситуации достаточно много:
— производственный брак,
— замыкание металлических частей лампы на металлическую рамку матрицы,
— физическое повреждение и т.д
Но давайте все же немножко вникнем в теорию.
ЖК-матрицы работают на просвет, то есть у монитора должен работать источник света, который насквозь просвечивает матрицу. От источника света качество монитора зависит довольно существенно. Для стационарных ЖК-дисплеев и телевизоров обычно используют прямую подсветку, когда источники света (лампы или светодиоды) распределены по всей площади панели. ©
Но почему же он тогда продолжает работать? и столь короткий промежуток времени?
Все просто.
Стоит отметить, что в мониторах чаще всего используется 2 блока по 2 лампы (сверху и снизу монитора), которые равномерно должны распределять свет по световоду под матрицей.
При выходе из строя одной или нескольких ламп, остальные продолжают работать. Но инвертор (который запитывает их) штука умная, и если он «видит» что с одной или несколькими его подопечными что-то не так, то решает прекратить свою работу, дабы не навредить.
Ну что же, преступим к разборке?
Начинаем мы с того, что отсоединяем все шлейфы от блока инвертора и контроллера монитора,
Далее берём в руки отвертку и начинаем тыкаться ей во все возможные винтики, располагающиеся по периметру нашего, ещё целого монитора. Раскручиваем их!
снимаем заднюю панель с блоком питания и контроллером
Сняли? отлично… Что мы видим, цифрой 1 у нас отмечены провода питания, идущие к заветным лампам.
2 — шлейф, идущий к нашей матрице.
Звёздочками отмечены места, которые необходимо подковырнуть, дабы можно было продолжить разборку
Панель слева мы пока что убираем, она нам сейчас не нужна
И вновь разбираем нашу «матрёшку»
Отлично, практически пол пути прошли,
теперь поясним:
5—наша матрица (та самая штуковина с цифрами 640х480~1920х1080)
6—дешифратор сигналов соединённый с матрицей линией данных строк\столбцов
7—световод со светофильтрами
Далее мы вновь углубляемся в «дебри монитора» и снимаем пластиковую рамку по периметру…
Под чёрной рамкой находятся 2 тонкие плёнки, лежащие друг на дружке, а под ними световод.
8—светофильтр
9—поляризационная плёнка
10—световод
Теперь вынимаем большую акриловую штуку (10) и наконец таки можем лицезреть виновников торжества…
Тех засранцев из-за которых мы проделали такой путь (11)
Господа. Представляю вашему вниманию поломатые неисправные лампы подсветки!
Кстате о лампах.
А знаете ли вы:
что в ЖК панелях применяются CCFL лампы, что на русском означает флуоресцентная лампа с холодным катодом. Принцип ее почти такой же, как и горячей (в простонародье «лампы дневного света»). Отличие лишь в том, что для получения плазмы в горячей используется первоначальный разогрев катодов, а в холодной плазма получается за счет высокого напряжения прикладываемое к катодам. Дальше плазма, имеющая ультрафиолетовый спектр излучения попадает на люминофор, белое покрытие которое вы видите через колбу, и преобразуется последним в видимое излучение (белый свет) ©
Как мы видим, они действительно перегорели. (об этом нам намекают «чёрные метки» вокруг катодов)
Выкручиваем их, предварительно вытащив светоотражающую подложку (а может, в вашем мониторе и не придётся это делать)
Далее, мы берём заведомо исправные, рабочие лампы…
… и меняем их местами (хочу заметить, что стоит быть аккуратными, ибо они довольно хрупкие. Так же советую надёжно закреплять провода и бдить, дабы не было пробоя в дальнейшем. Изолируем все по максимуму!)
Теперь мы вернём наши лампы на место, прикрутим их, вернём светоотражающую штуковину и уложим световод на место.
Подключаем — все работает! (До этого тоже работало, но не корректно, горели лишь 1.5 лампы, запечатлеть сие действие в разобранном виде я не удосужился. Каюсь)
Ну чтож… самое сложное позади, осталось все собрать обратно.
Приступаем.
Возвращаем плёнки на место, закрываем их пластиковой рамкой и укладываем сверху нашу матрицу, фиксируем её металлической рамкой.
(Тут не стоит забывать о такой штуке как пыль… прежде чем все собрать, стоит продуть воздухом все составляющие монитора, времени займет не долго, а на качество изображения повлияет)
Переворачиваем и возвращаем на место последнюю «деталь»
Подключаем к «стенду» и радуемся!
Все работает, следов неравномерной подсветки не замечено,
Полёт нормальный.
Fin.
_______________________________________________________________________________
Что хочется сказать в заключении.
0.Заменить лампы самому оказывается не так уж и сложно, было бы желание.
Так же можно поэкспериментировать, и заменить лампы на светодиодную ленту. Но нужно помнить, что светодиодная лента не совсем равномерный свет дает + ко всему очень даже может быть что у вас перегорит\станет чуть более тускло светить 1 или более светодиодов, и тогда подсветка станет неравномерной. Так же не стоит забывать про цветовую температуру светодиодов
1.При замене ламп необходимо точно знать их размеры, я ориентировался по данной таблице.
2. Почему я решил написать данную статью?
Столкнувшись с ремонтом монитора впервые, я полез в «некий поисковик», и не увидел подробных инструкций…
нееет, я не говорю что я их не нашел, они были, но мне они показались не полными, потому и было решено собрать данный материал и разместить тут. Мало ли, кому пригодится…
3.Ссылки на похожие\используемые\дополнительные материалы:
cheklab.ru/archives/2534 (добротная статья об устройстве различных типов мониторов)
radiokot.ru/lab/hardwork/30 (замена ламп подсветки + немного справочной информации)
habrahabr.ru/post/182772 (оживляем монитор, если нет под рукой новых ламп)
radioskot.ru/publ/remont/zamena_ljuminiscentnykh_lamp_podsvetki_v_monitore_na_svetodiodnye/4-1-0-594 (удачная замена ламп на светодиодную ленту)
www.yaplakal.com/forum2/topic471720.html (почти удачная замена ламп на светодиодную ленту)
4 P.S.
Если хабражителям интересны посты о ремонте и восстановлении техники, то я с радостью поделюсь наработанным материалом.
Комментарии и пожелания приветствуются!
Спасибо за внимание.
Светодиодные лампы и сменные светодиодные лампы
Преимущества светодиодных ламп
Светодиодные лампы могут сэкономить ваши деньги не только потому, что они примерно на 80 процентов более энергоэффективны, чем другие лампы, но и производят гораздо меньше тепла, чем металлогалогенные лампы, компактные люминесцентные лампы и лампы накаливания. Переход на светодиодное освещение означает, что вы не будете тратить летние месяцы на охлаждение комнат, которые нагревают ваши лампочки. Первоначально светодиоды имели более холодный синий оттенок, чем лампы накаливания, но теперь светодиоды имеют дневной свет и теплую белую цветовую температуру, поэтому вы можете легко заменить существующие лампочки, не изменяя цвет вашей комнаты. Посетите наш Путеводитель по освещению, чтобы узнать, на что влияет цветовая температура. Светодиодное освещение также предлагает превосходный индекс цветопередачи (CRI), поэтому вы можете более точно видеть цвета своих работ или макияжа.
Сменные светодиодные лампы долговечны и экологически безопасны. Знаете ли вы, что вы можете переработать светодиодные лампы и сократить свой углеродный след до одной трети? Светодиоды превосходят конкурентов, сохраняя яркость до 11 лет непрерывной работы. Это означает, что вам придется меньше времени карабкаться по лестнице, пытаясь заменить труднодоступные лампочки в сводчатых потолках.
Светодиоды — одна из самых многообещающих современных технологий.
- Не содержат ртути, что делает их более чистой альтернативой люминесцентным и компактным люминесцентным лампам.
- Срок службы в 20 раз больше, чем у некоторых традиционных осветительных приборов.
- Самое низкое энергопотребление среди всех осветительных приборов на сегодняшний день.
- Качество света такое же или выше, чем у традиционных осветительных приборов.
Светодиодные лампочки для победы! Когда дело доходит до покупки энергосберегающего освещения, светодиоды значительно превосходят КЛЛ. Светодиоды запускаются мгновенно, не требуя времени на прогрев. Они хорошо работают в холодную погоду и значительно более долговечны, поскольку изготовлены из пластика, а не из стекла. От стандартных ламп до люминесцентных ламп светодиоды могут воспроизводить те же условия освещения, что и люминесцентные лампы, при этом они служат дольше и потребляют меньше энергии. В качестве дополнительного бонуса все светодиоды соответствуют требованиям RoHS и не используют ртуть, чего нельзя сказать о люминесцентных лампах.
Варианты светодиодного освещения- Стандартная форма A19 — Внешний вид и форма стандартной лампы накаливания. Стандартные и А-образные светодиодные лампы подходят к тем же розеткам и светильникам, что и ваши нынешние домашние светильники.
- 3-Way LED — Трехходовая лампочка представляет собой лампочку, имеющую три уровня яркости вместо стандартного включения или выключения. Если для вашей лампы или светильника указано, что требуется трехходовая лампа, эта категория для вас.
- Винтажные светодиодные лампы — Репродукции винтажных ламп теперь доступны со светодиодной нитью накаливания. Они имеют теплое оранжевое свечение с более низким уровнем освещенности, чтобы имитировать стиль винтажной лампочки на диммере, когда он переходит от желтого к оранжевому. Эти лампочки в стиле Эдисона и викторианском стиле станут отличным предметом коллекционирования. Закажите сегодня, чтобы сделать собственное освещение в стиле стимпанк.
- Светодиодные лампы для влажных помещений — рейтинг UL для влажных помещений означает, что эти светодиодные лампы можно использовать во влажных помещениях или на открытом воздухе, где вода может капать или течь на лампу или светильник.
- Декоративные светодиодные лампы . Просмотрите светодиодные круглые светильники диаметром от 3 до 1,5 дюймов или найдите сменные светодиодные лампочки для своих ламп накаливания. Долгий срок службы светодиодов означает меньше времени на замену перегоревших ламп на лестнице. Многие светодиодные люстры совместимы с диммерами и имеют широкий диапазон цветовой температуры, поэтому вы все равно можете наслаждаться атмосферой традиционных ламп, но с энергосбережением светодиодов.
- Светодиодные трубки — Светодиодные трубки являются новым стандартом коммерческого и бытового освещения. Эти светодиодные трубки размером от T5 до T12 и различной цветовой температурой позволяют легко перейти на энергоэффективное освещение. Некоторые из них работают с существующим балластом или без него, что делает переход на светодиодное освещение проще, чем когда-либо. Эти светодиодные трубки излучают такое же количество света, как и люминесцентные лампы T8, но при этом потребляют меньшую мощность и служат в три раза дольше. Светодиодные лампы особенно эффективны в холодных помещениях, таких как холодильные камеры, где люминесцентные лампы менее эффективны в освещении.
- Светодиодные ленточные светильники — Для акцентов, ниш и подсветки светодиодные ленточные светильники — отличный выбор. Более гибкая, чем веревочный свет, и достаточно яркая для акцентного освещения, полоса светодиодной ленты может оживить любое место. Существует бесчисленное множество применений и применений этого легко устанавливаемого нового источника света.
- Отражатели — От мощных прожекторов и точечных светильников до встраиваемых или трековых светильников для дома, отражатели находят превосходное применение как в помещении, так и на улице. Светодиодные лампы с отражателем могут обеспечить такую же яркость при меньшем потреблении энергии и будут выделять гораздо меньше тепла, чем лампы накаливания или галогенные лампы. В качестве бонуса они имеют более высокий индекс цветопередачи, чем флуоресцентные отражатели, что обеспечивает лучшую цветопередачу.
- Эквивалентная мощность . Хотя люмены являются новым стандартом, полезно иметь легко узнаваемое руководство. Сравнение светодиодной лампы с лампой накаливания даст вам приблизительную оценку того, насколько хорошо она будет освещать комнату. Как очень приблизительная цифра для мощности светодиодов, 1/4 или 1/5, значение мощности лампы накаливания обычно близко к тому, что вам нужно.
- Люмен — Люмены напрямую измеряют, сколько света излучает лампа. В среднем 60-ваттная лампа накаливания светит на уровне 800 люмен с разницей примерно в 50-100 люмен выше или ниже. Разница зависит от производителя и возраста лампы. Светодиоды напрямую оцениваются по их максимальному световому потоку и служат намного дольше без затемнения лампы.
- Цветовая температура — Ваш гид по тому, как будет выглядеть сам свет. Более низкие значения теплее, при этом 2700-3000K представляют собой более яркий «теплый белый», в то время как более высокие температуры, такие как 5000K, дают очень резкий «абсолютно белый» свет. Наш гид по освещению позволяет выбрать цветовую температуру и посмотреть, как она преобразит кухню.
- Содержание драйвера — Из-за своей конструкции светодиоды обычно не работают от переменного напряжения. Многим светодиодам требуется какой-либо драйвер для преобразования напряжения переменного тока в постоянный для правильной работы. Большинство светодиодных ламп с розеткой имеют автономный привод, но вы всегда должны проверять перед покупкой, чтобы убедиться, что вы покупаете и светодиод, и драйвер одновременно, если он не является автономным.
Не можете найти то, что вам нужно? Делайте покупки по заявкам, чтобы увидеть дополнительные категории, или позвоните нам по телефону 1-800-624-4488, чтобы поговорить с менеджером по работе с клиентами в обычное рабочее время.
Как узнать, какой мощности и напряжения лампочка мне нужна? – BulbAmerica
Мы используем лампочки каждый день в нашей жизни и обычно воспринимаем их как должное, пока нам не понадобится заменить одну из них в нашем доме, машине, приборе или офисе.
Мы в Bulbamerica считаем, что есть три основные характеристики ламп, которые вам необходимо знать в первую очередь, чтобы найти правильную лампу для замены. Когда у вас есть три основные характеристики, вы можете соответствовать любой из второстепенных характеристик.
Три основные и наиболее важные характеристики, которые должны соответствовать заменяемым лампам, это лампы напряжение , мощность и цоколь. Вторичными характеристиками вашей лампы являются форма, тип, световой поток, цветовая температура и срок службы.
Мы объясним, что означает каждая характеристика и ее важность для лампочки, или воспользуемся приведенным ниже Поиском лампы, чтобы найти лампу на замену.
Сузьте область поиска по форме, основанию, цветовой температуре или мощности.
ВЫБЕРИТЕ ПО ФОРМЕ
ПОИСК ПО БАЗЕ
ВЫБЕРИТЕ ПО МОЩНОСТИ
ВЫБЕРИТЕ ПО ЦВЕТОВОЙ ТЕМП
Напряжение на лампочке
Лампы делятся по напряжению на 2 основные категории:
— Напряжение сети: 120 Вольт
— Низкое напряжение: 12 Вольт
Хотя выше приведены основные напряжения лампочек для дома и сада, существуют лампы, используемые для специального применения, которые работают при различном напряжении: 6 В, 24 В, 36 В и т. д., и многие из них выглядят одинаково. Вот почему мы должны начать с понимания того, какое рабочее напряжение лампы, которую нам нужно заменить.
Имеет ли значение напряжение для лампочек?
Выбор правильного напряжения имеет решающее значение для работы лампы.
Существует коэффициент напряжения, который вы можете увеличить или уменьшить от необходимого вам напряжения, но всегда рекомендуется использовать правильное напряжение или выше в пределах допустимого соотношения.
Например, лампы на 120 В и 130 В взаимозаменяемы, а преимущества использования лампы на 130 В: более холодная горящая лампа, меньшее энергопотребление, более длительный срок службы и лучшая устойчивость к скачкам напряжения. Минусы — меньший световой поток (не такой яркий) и более низкая цветовая температура.
С другой стороны, если вы подключите лампочку на 120 вольт к светильнику на 12 вольт, лампа не включится, и наоборот, если вы подключите лампочку на 12 вольт к светильнику на 120 вольт, лампа будет необратимо повреждена.
Хорошим индикатором того, какую лампочку использовать, является также гнездо для лампы/светильника, так как в большинстве случаев вы не сможете подключить лампочку с неправильным напряжением, поэтому знание цоколя также может помочь при выборе правильной лампочки.
— Мощность : Мощность – это количество энергии, потребляемой лампой или лампочкой. Если вы будете использовать лампочку меньшей мощности в своем светильнике, у вас будет меньше света, чем раньше, выбор лампы меньшей мощности допустим, если вы понимаете, что идете на компромисс со светоотдачей (это утверждение верно только для ламп накаливания и галогенных ламп). Вы никогда не должны использовать лампочку большей мощности, чем требуется для вашего приложения, потому что это повредит ваше оборудование или приспособление.
— Цоколь: Лампы выпускаются в огромном количестве цоколей, и в некоторых категориях они могут быть очень запутанными. выемка на основании луковицы. Если вы выберете неправильный цоколь, лампочка не подойдет, вы никогда не должны насильно вставлять лампочку в цоколь светильника, она должна входить очень легко.
Чтобы определить размер вашей базы, вам нужно измерить ширину вашей базы в мм, полученное число и есть размер вашей базы.
— Форма лампы: Как только мы смогли найти подходящую лампу с нужным напряжением, мощностью и цоколем, вы почти готовы к работе, вот тут-то и вступает в игру форма лампы. Лампы бывают разных форм, и во многих случаях это больше зависит от личного вкуса и внешнего вида, который вы бы предпочли, чем от того, что нужно или требуется светильнику.
Самый важный вопрос, который нам задают: «Как узнать размер или форму моей лампочки?» На этот вопрос есть очень простой ответ. Вы измеряете диаметр луковицы в дюймах и умножаете его на 8, эта формула верна для большинства луковиц, если они не имеют декоративной формы.
— Тип лампы: Лампы бывают нескольких основных типов: лампы накаливания, галогенные, люминесцентные, светодиодные, разрядные высокой интенсивности и ксеноновые (в каждом из вышеперечисленных типов у вас также могут быть подтипы). С момента появления на рынке компактных люминесцентных ламп и светодиодов у нас появилось больше вариантов, когда речь идет о типах ламп. С КЛЛ и светодиодами мы можем выбирать различные цветовые температуры, которые не были доступны в лампах накаливания и галогенных лампах. Какой тип лампы вы будете использовать в своем приложении, зависит от личных предпочтений и стоимости, поскольку светодиоды дороже.
Если в вашем оборудовании используется газоразрядная лампа высокой интенсивности или ксеноновая лампа, вы должны использовать точно такую же лампу, и вы не можете заменить ее на лампу с другими характеристиками, если не проконсультируетесь с производителем оборудования или одним из наших специалистов по освещению.
— Люмен: Люмен – это количество света, излучаемого лампой. Это становится очень важным в категории светодиодов, поскольку прямой связи между мощностью лампы и светоотдачей почти нет. За последние несколько лет светодиоды значительно улучшились в цене и светоотдаче. Вы можете найти 7-ваттные светодиодные лампы с 500 люменами и 6-ваттные светодиодные лампочки с 500 люменами. В мире ламп накаливания и галогенных ламп мы привыкли выбирать лампы по мощности, в мире светодиодов это не так. В предыдущем примере лампочка с меньшей мощностью лучше, чем лампа с большей мощностью, поскольку она имеет лучшую светоотдачу (используя меньшую мощность для получения большей светоотдачи).
— Цветовая температура: Цветовая температура стала важным фактором с появлением на рынке компактных люминесцентных ламп и светодиодов. Цветовая температура варьируется от 1500К до 9000К. Самый распространенный диапазон лампочек от 2700К до 6500К. 2700–3000 К – теплый цвет (желтоватый), а 5 000 К и выше – скорее холодный белый цвет с небольшим количеством синего в диапазоне 6 500 К.
— Срок службы лампы: Когда речь идет о лампах накаливания и галогенных лампах, существует неправильное понимание термина «срок службы лампы». Срок службы лампы накаливания и галогенной лампы не гарантируется, так как многие другие факторы могут привести к перегоранию лампы, одна из очень распространенных причин — скачки напряжения. CFL и LED поставляются с другой гарантией, которая составляет 1 год, 2 года или 3 года в зависимости от производителя. Светодиоды имеют срок службы (от 25 000 до 30 000 часов), но большинство производителей дают конкретный период времени в качестве гарантии. Пожалуйста, имейте в виду, что некоторые производители передают гарантию.
— Какая лампочка мне нужна?
На нашем веб-сайте вам нужно будет найти нужную лампу, которая немного отличается от напряжения, мощности и цоколя, поскольку это более наглядная концепция. Вам нужно будет начать с типа лампы, которую вы ищете (лампа накаливания, галогенная, светодиодная, люминесцентная и т. д.), затем выбрать форму (A, PAR, MR и т. д.) и на этом этапе использовать опцию уточнения на осталось выбрать правильный цоколь, напряжение и мощность лампы.
Как купить правильную лампочку
Сюзанна Кантра 27 сентября 2021 г.
в Здоровье и дом, Освещение, Советы и инструкции, Экономия денег, Зеленые технологии :: 12 комментариев
Технические редакторы независимо друг от друга рассматривают продукты. Чтобы помочь поддержать нашу миссию, мы можем получать партнерские комиссионные от ссылок, содержащихся на этой странице.
Купить лампочку стало немного сложнее, чем раньше. Вы не можете просто взять лампочку аналогичной мощности и ожидать, что она будет соответствовать другим лампочкам в комнате или даже работать в вашем светильнике. Поэтому, прежде чем купить следующую лампочку, вам следует вооружиться этими пятью фактами.
1. Проверьте размер цоколя и форму лампы
Лампочки бывают разных размеров и форм, в зависимости от того, где вы их используете. Стандартная лампочка, используемая в домашних хозяйствах США, — это лампа A19 с цоколем E26. E означает, что у лампы есть винт Эдисона, а 26 означает, что диаметр основания составляет 26 мм (в Европе вы найдете лампы E27). A относится к форме луковицы. A означает «произвольный» и представляет собой форму, о которой мы все думаем, когда представляем себе лампочку (C — свеча, G — глобус и т. д.). Число 19обозначает размер. На сайте Bulbs.com есть отличная таблица формы лампочки для справки. На сайте также есть удобная базовая диаграмма лампочки.
2. Определите необходимое количество света
Мощность больше не является лучшим способом определить, какая лампочка будет непосредственной заменой только что перегоревшей лампочке. Вместо ватт ищите количество люменов, меру того, сколько света производит лампочка, а не сколько энергии она использует. Обычно вы также увидите эквивалент в ваттах, но чтобы быть уверенным, обратите внимание на люмены. Вот шпаргалка по замене ламп накаливания:
- Если раньше вы покупали 100-ваттные лампочки, ищите лампочку на 1600 люмен.
- Если раньше вы покупали лампочки на 75 Вт, ищите лампочку на 1100 люмен.
- Если раньше вы покупали лампочки на 60 Вт, ищите лампочку на 800 люмен.
- Если раньше вы покупали лампочки на 40 ватт, ищите лампочку на 450 люмен.
Светильники в вашем доме будут иметь рейтинг максимальной мощности, с которой они могут безопасно работать. Если вы покупаете энергосберегающую лампочку и хотите получить более яркий свет, вы можете купить лампочку, которая дает больше люменов и при этом безопасно оставаться в пределах максимально допустимой мощности. Например, 9Светодиодная лампа мощностью 1 Вт дает такое же количество света, как лампа накаливания мощностью 60 Вт. Таким образом, вы можете безопасно перейти на 15-ваттную светодиодную лампу, которая будет давать такое же количество света, как и 100-ваттная лампа накаливания.
3. Выберите правильный белый цвет для вашей лампочки
Белые лампочки имеют цветовой оттенок. Это может быть теплый желтый свет традиционной лампы накаливания, холодный синий свет дневного света или что-то среднее между ними. Производители любят использовать такие термины, как «мягкий», «теплый» или «дневной свет». К сожалению, эти условия не являются стандартными для разных производителей. Чтобы определить прямую замену цвета, следует посмотреть на цветовую температуру, которая измеряется в градусах Кельвина. Вот как
- 2700–2800K: теплый желтый свет
- 3000–3200 К: все еще слегка желтый, теплый свет
- 3500–4000 К: нейтральный яркий белый свет
- 5000–6500 К: слегка голубоватый яркий белый свет
Интеллектуальные светодиодные лампы могут менять свой цвет в пределах спектра белого света (а некоторые также могут воспроизводить широкий спектр цветов). Это может быть интересно, так как разные цветовые варианты могут лучше работать для определенных задач — например, вам может понадобиться яркий белый свет с голубым оттенком утром или для лучшей контрастности при чтении, но наслаждаться более теплым светом перед сном. Было показано, что синий свет мешает сну, что является еще одним преимуществом возможности настроить свет на более теплые тона ночью.
Наконец, не все лампочки точно отображают истинные цвета объекта. Точность цветопередачи измеряется индексом цветопередачи (CRI) по шкале от нуля до 100. Лампы накаливания и галогенные лампы имеют идеальный CRI 100. Пока компактная люминесцентная или светодиодная лампа имеет CRI 80, она считается хорошей, и более 90 считается отличным.
4. Узнайте, нужно ли вам затемнить свет
Не все лампочки можно регулировать или использовать в трехходовых светильниках, особенно компактные люминесцентные и светодиодные лампы. На упаковке должно быть указано, что лампочка «диммируемая» или «3-полосная», чтобы вы знали, что лампочка действительно будет работать с вашим диммером или 3-ходовым светильником.
5. Выясните, будет ли ваша лампочка использоваться в закрытых или встроенных светильниках.
Лампы, используемые в закрытых и встроенных светильниках, нагреваются сильнее, чем если бы они использовались в открытых светильниках. Светодиодные лампы особенно чувствительны к теплу и не прослужат долго, если их использовать в светильниках такого типа. Если вы хотите, чтобы ваша светодиодная лампа прослужила дольше, убедитесь, что вы ищете лампу, предназначенную для использования в закрытом светильнике. Вы можете найти светодиодные лампы для закрытых светильников на Amazon.
6. Выберите правильный тип лампочки
Когда вы покупаете новые лампочки, независимо от их типа, обратите внимание на этикетку Energy Star. Лампы, сертифицированные Energy Star, тестируются на соответствие стандартам энергоэффективности и имеют маркировку, чтобы точно сказать вам, что вы покупаете. На этикетке Energy Star будет указана яркость лампы (в люменах), цвет (то есть цветовая температура), срок службы, потребление энергии и стоимость ее эксплуатации в течение года. Эта информация позволяет легко сравнивать лампы, особенно если вы рассматриваете лампы разных типов.
На прилавках магазинов есть три типа энергосберегающих ламп:
- Энергосберегающие лампы накаливания (галогенные): Эти лампы накаливания меньшей мощности имеют вольфрамовую нить накаливания, как и стандартные лампы, но окружены галогенным газом, а не чем аргон или азот, которые обеспечивают яркий свет с большей эффективностью. Они на 25% эффективнее традиционных ламп накаливания и служат в три раза дольше. Цены начинаются чуть менее 1,50 долларов за лампу (750 люмен).
- Компактные люминесцентные лампы (КЛЛ): Вероятно, вы видели — и, возможно, ненавидели — эти фигурные люминесцентные лампы размером с лампочку. Хотя ранние версии, как правило, давали резкий свет, последние лампы CFL имеют больше вариантов цвета, а некоторые даже стилизованы под традиционные лампы накаливания. Эти лампы обеспечивают экономию энергии на 75% по сравнению с лампами накаливания и служат в десять раз дольше. Цены начинаются от 3 долларов за лампу (850 люмен).
- Светодиоды: Наиболее эффективный вариант. Светодиодные лампы на 75–80 % эффективнее традиционных ламп накаливания и служат в 25 раз дольше. Цены начинаются чуть менее 2 долларов за лампочку (800 люмен), хотя менее дорогие лампы, как правило, рассчитаны на 10 лет, а не на 20.
- Умные лампочки : Умные лампочки — это светодиодные лампочки, которые можно подключать к Wi-Fi или Bluetooth, чтобы вы могли управлять ими с помощью своего умного помощника (Amazon Alexa, Google Assistant или Siri) или приложения для смартфона. Хотя функциональность каждой лампочки немного отличается, обычно вы можете указать им включаться или выключаться в разное время и включать или выключать их на расстоянии. У некоторых ламп даже есть возможность контролировать цвет света. Цены начинаются чуть менее 10 долларов за лампу (800 люмен).
Давайте посмотрим, сколько будет стоить вам каждый тип лампочек, оценивая 3 часа использования в день по цене 0,11 доллара за киловатт-час.
Лампа Тип | Галогенная лампа Philips (750 люмен, 43 Вт) | Компактная люминесцентная лампа Sylvania с регулируемой яркостью (850 люмен, 13 Вт) | Philips LED Диммируемый светодиод без мерцания (800 люмен, 8,5 Вт) | Интеллектуальная лампа с регулируемой яркостью Sengled (800 люмен, 8,7 Вт) |
Стоимость лампы | 1,49 долл. США/шт. | 2,75 долл. США/шт. | 3,24 долл. США/шт. | 6,67 долл. США/шт. |
Использование энергии | $6,38/год | 1,57 доллара США в год | 1,02 доллара США в год | 1,05 доллара США в год |
Срок службы | 1,8 года | 9,1 года | 22+ года | 22+ года |
Стоимость старше 20 лет | $145,48 | $39,65 | 23,64 $ | $27,67 |
Как видите, с падением цен на светодиодные лампы становится все меньше смысла покупать старые, менее эффективные лампы. Даже при более высокой первоначальной цене экономия энергии в течение срока службы лампы может быть существенной.
Обновлено 27 сентября 2021 г. с новыми советами, продуктами и ценами.
[Изображение предоставлено: покупка лампочки через BigStockPhoto]
Сменные лампочки | Мистер Электрик Замена лампочки
- Дом
- Замена лампочки
Около 6 процентов среднего счета за электроэнергию в жилом доме идет на освещение. Для коммерческой недвижимости это число может достигать 35 процентов! Миллионы домов и предприятий по-прежнему используют устаревшие лампы накаливания, но сейчас на рынке есть гораздо более энергоэффективные варианты освещения. Альтернативные лампочки также могут улучшить внешний вид и функциональность вашего дома или офиса.
Продолжайте читать, чтобы узнать о нескольких других способах замены лампочки.
Решите проблемы с освещением, заменив лампочки
Если вы долгое время сталкивались с проблемами освещения, вы можете их даже не заметить, но другие заметят. Объективно наблюдайте за своим пространством и оценивайте ситуацию с освещением.
Замена лампочки может решить множество проблем с освещением, например:
- Тусклый или мерцающий свет
- Свет, который не включается или не выключается, когда должен
- Частое перегорание лампочки
- Треснувшие или перегоревшие фары
- Взрывы электрических лампочек
- Нечетные цвета освещения
- Светильники, не обеспечивающие желаемого уровня освещенности
- Предпочтение более мягкого, яркого или холодного света
- Переход на лампы с увеличенным сроком службы для удобства и экономии
- Беспокойство по поводу чрезмерного энергопотребления ламп накаливания старых технологий
Типы заменяемых лампочек
Чтобы принять взвешенное решение о замене лампочки, вам необходимо понимать, какие типы ламп вы можете выбрать.
Каждый тип ламп на рынке лучше всего подходит для различных областей применения, и каждый из них имеет свои уникальные преимущества и недостатки.
Ниже приведены наиболее распространенные сменные лампочки, используемые в жилых и коммерческих помещениях:
- Замена лампы накаливания . Старая технология делает лампы накаливания наименее эффективным вариантом. Начиная с 2012 года Министерство энергетики потребовало, чтобы эти лампы производили такое же количество света при меньшей мощности. Лампы накаливания лучше всего подходят для рабочего освещения, требующего высокого уровня яркости. Однако лампы накаливания также полностью совместимы со стандартными диммерами. Существует много типов ламп накаливания, включая обычные/стандартные, рефлекторные и ксеноновые.
- Замена галогенной лампы – Галогенные лампы в два раза эффективнее ламп накаливания. Они излучают очень яркий белый свет и обычно используются на открытом воздухе, например, для обеспечения безопасности и освещения стадионов. Галогенные лампы для салона также хорошо совместимы с диммерными выключателями.
- Замена люминесцентной лампы – Наиболее часто используемые лампы для коммерческого освещения, люминесцентные лампы и компактные люминесцентные лампы (КЛЛ), потребляют в 1/5–1/3 меньше электроэнергии, чем лампы накаливания. Они также служат в 10 раз дольше и излучают сопоставимое количество света. КЛЛ можно использовать вместо лампы накаливания в стандартных розетках для экономии энергии. Чтобы использовать лампу КЛЛ с диммерным переключателем, переключатель должен быть специально рассчитан на использование с КЛЛ. Все флуоресцентные лампы содержат ртуть и должны быть утилизированы надлежащим образом и тщательно очищены, если они разобьются, поскольку битое стекло и ртуть представляют двойную опасность.
- Замена газоразрядной/металлогалогенной лампы – газоразрядные лампы высокой интенсивности (HID) имеют длительный срок службы, чрезвычайно эффективны и производят большое количество очень яркого света. Однако, за исключением галогенидов металлов, они не дают приятных светлых тонов и не диммируются. Они широко используются на складах и в промышленных целях.
- Замена светодиодной лампы . Светоизлучающие диоды (СИД) более эффективны и долговечны, чем лампы любого другого типа, потребляют на 75 процентов меньше энергии, чем лампы накаливания, и служат в 35–50 раз дольше. Светодиоды служат в 20-25 раз дольше, чем обычные галогенные лампы, и в 8-10 раз дольше, чем обычные компактные люминесцентные лампы. Чтобы использовать светодиод с диммерным переключателем, убедитесь, что переключатель совместим со светодиодами.
- Замена лампы трекового освещения . В трековых светильниках обычно используются лампы с многогранным отражателем, которые могут быть галогенными, светодиодными или люминесцентными. Яркость и эффективность вашего трекового освещения зависит от типа ламп, которые вы используете в светильнике.
- Замена лампочки в банке – Встраиваемые светильники обеспечивают гибкость выбора типов ламп. Обычный винтовой цоколь «can light» может вмещать лампы накаливания, люминесцентные, галогенные или светодиодные лампы стандартного размера. Ваш выбор должен зависеть от ваших потребностей в освещении в этой области. Учитывайте свои предпочтения по освещению в помещении, энергопотребление и необходимость диммируемой лампочки.
- Замена потолочного вентилятора — Некоторые лампочки потолочного вентилятора заменить легче, чем другие. В большинстве случаев используется винтовое основание стандартного размера, что означает, что вы можете установить лампы накаливания, компактные люминесцентные лампы или светодиодные лампы. Выберите тот, который лучше всего соответствует вашим потребностям в освещении комнаты.
- Сменная лампочка для электрического камина . Электрический камин — это простой способ создать в комнате тепло и уют. Но, как и в любом другом светильнике, его лампочку рано или поздно придется заменить. В большинстве электрических каминов используются 40-ваттные люстры или канделябры со светодиодными лампами E12.
- Замена лампочки на крыльце . Крыльцо — это первая часть вашего дома, которую кто-либо видит. Сделайте его теплым и гостеприимным по вечерам с привлекательными светильниками и уникальными лампочками на крыльце. Лампы накаливания Эдисона винтажного вида — не самый энергоэффективный вариант, но они уникальны и интересны. Мягко-белые наружные светодиодные лампы — еще один отличный вариант для освещения крыльца.
Сменные лампочки могут повысить энергоэффективность
Поскольку производительность зависит от типа используемой лампочки, выберите наиболее эффективную лампочку, соответствующую вашим потребностям в освещении. Модернизация освещения с помощью современных эффективных технологий может сократить потребление энергии на освещение вдвое. Имейте в виду, что выбор светильника и правильная установка также важны для эффективного использования любой лампочки, и результаты можно увидеть в улучшенном освещении. При хорошем дизайне и правильной установке улучшения освещения обычно окупаются за несколько лет.
Чтобы еще больше повысить энергоэффективность вашей коммерческой недвижимости, запланируйте аудит коммерческой энергии с помощью Mr. Electric®.
Закажите услугу по замене лампочек в Mr. Electric
Mr. Electric предлагает услуги по замене, установке, ремонту и модернизации лампочек в соответствии с вашими потребностями в бытовом и коммерческом освещении. Позвоните по телефону (844) 866-1367, чтобы записаться на прием к местному мистеру Электрику.
Замена лампочки в электрической духовке | Часто задаваемые вопросы
Перейти к основному содержанию
Отправить этот ответ по электронной почте
Замена лампочки в электрической духовке | Часто задаваемые вопросы | Sub-Zero, Wolf и Cove
Это поле обязательно для заполнения.
Пожалуйста, введите действительный адрес электронной почты.
Темы:
- Как заменить лампочку в двухтопливной (DF), индукционной плите (IR), печи серии E, печи серии M или печи серии L
- Сменная лампочка какого типа или размера подходит для двухтопливной печи ( DF), индукционная плита (IR), настенная печь серии E, настенная печь серии M или настенная печь серии L?
- Что такое разрыв серийного номера для замены лампы DF?
- Лампа накаливания серии E
Ответ:
Инструкции по замене
- Снятие лампочки и рассеивателя двойного топливного диапазона
- Галогенная лампа индукционного диапазона
- Замена лампочки духового шкафа прежней серии E
- Замена лампочки для духовки серии E
- Замена лампочки для духовки серии L
- Замена лампочки для духовки серии M
- Духовки серии М имеют два боковых настенных светильника и верхний потолочный светильник.
- В Руководстве по эксплуатации и уходу за духовкой серии M указано, что верхняя лампочка должна заменяться техником по обслуживанию, но техник не обязан заменять эту лампочку. При желании лампочку может заменить владелец.
- CSO и SO24TE Светильник духовки Доступ и снятие
- Доступ к светильнику конвекционной паровой печи затруднен. Свяжитесь со службой поддержки клиентов Wolf по телефону [email protected] или по телефону (800) 222-7820 с понедельника по пятницу с 8:00 до 17:00. CST для получения дополнительной информации.
См. также:
- Лампы для духовки Wolf для получения информации о других моделях
- Свет в духовке не работает
- Sub-Zero и Wolf заменяют лампы накаливания со светодиодами
Приобретение лампочек
Сменные лампочки обычно можно приобрести на месте в большинстве магазинов товаров для дома или в хозяйственных магазинах или у официального дистрибьютора заводских запчастей.
- Тип сменной лампочки, используемой в электрической печи Wolf Oven, зависит от модели и возраста устройства.
- Оригинальные запасные части Sub-Zero, Wolf и Cove можно приобрести у местного сертифицированного дистрибьютора запасных частей. Лампочки нельзя купить в Интернете.
Product | Serial Number | Specifications | Part Number |
DF30 | Prior to 17116081 | Finish: Clear | 808637 |
DF36 | Prior to 17116115 | ||
DF48 | Prior to 17115847 | ||
DF60 | Prior to 17116444 | ||
L серии духовки | До 17077137 | ||
E Series Dyven | All Dise So24T3 Volts: 230 Base: G9 Watts: 20 Halogen | 820875 | |
Convection Steam Oven | All | ||
DF30 | After 17116081 | Finish: Clear | 812452 |
DF36 | After 17116115 | ||
DF48 | After 17116444 | ||
DF60 | After 17116444 | ||
L Series Oven | After 17077137 | ||
IR Induction Range | All | ||
M Series Oven | All | Two 230-volt, 40-watt bulbs and one Лампа 230 В, 25 Вт в каждой духовке | 823914 (большая, боковая стенка) 823383 (маленькая, потолочная) |
