Замена привода ваз 2110 своими руками
Содержание
Так как наши дороги пока не отличаются безупречностью и местами просто неузнаваемы, рекомендуем чаще проверять подвеску на предмет неисправностей и повреждений. Если вы вдруг стали замечать хруст при наезде на неровности дороги, то вам будет полезно узнать как снять и заменить передние приводы ВАЗ 2110, 2111, 2112 своими руками.

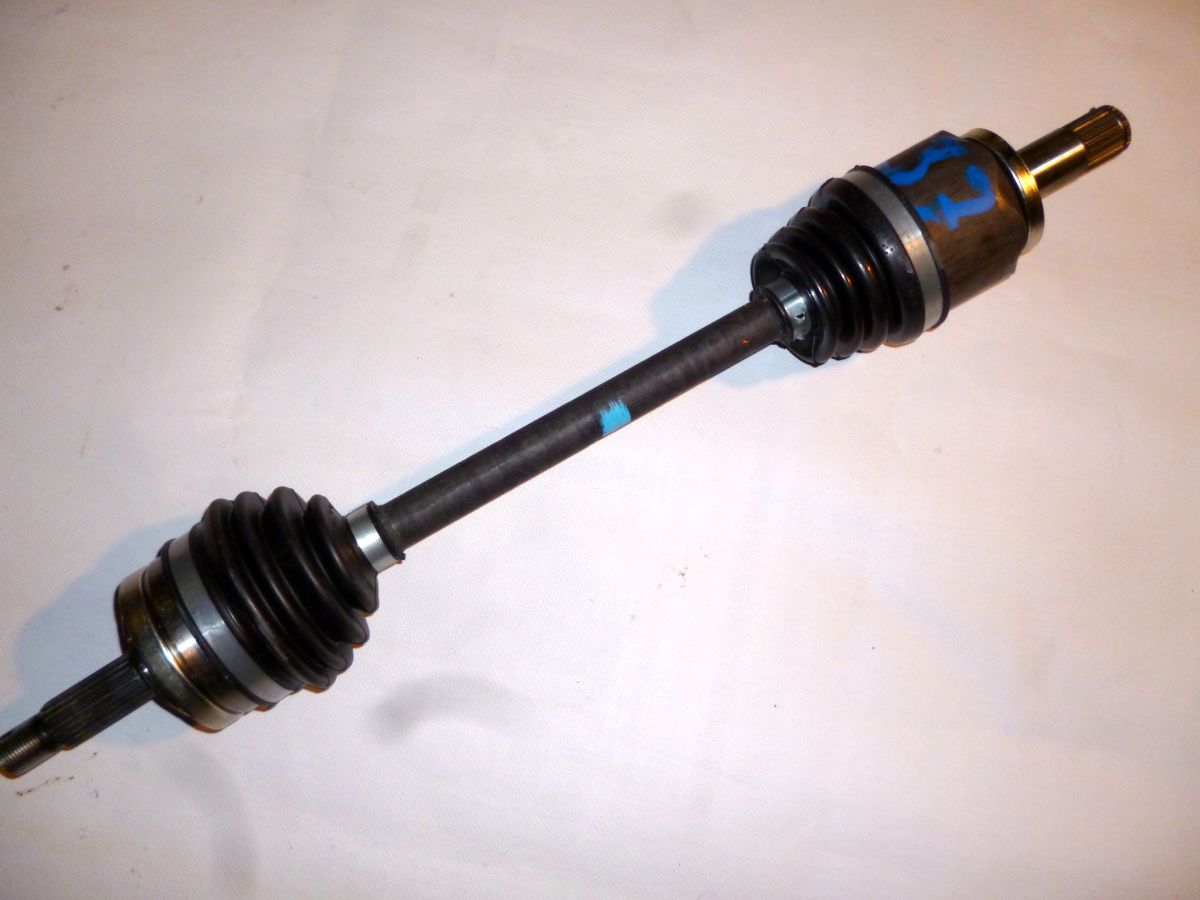

Вам понадобятся: новые передние приводы (приводной вал в сборе), набор ключей, монтировка, молоток, деревянный брус, смазка, подъемник, масло для кпп.
Важно знать! Перед началом работ необходимо слить масло в кпп.
После того как масло из кпп полностью слито, расконтриваем гайку ступицы.
Потом снимаем колесо, далее снимаем и подвешиваем тормозной суппорт.
Полностью выкручиваем ступичную гайку и поворотный кулак. Далее достаем внешний ШРУС.

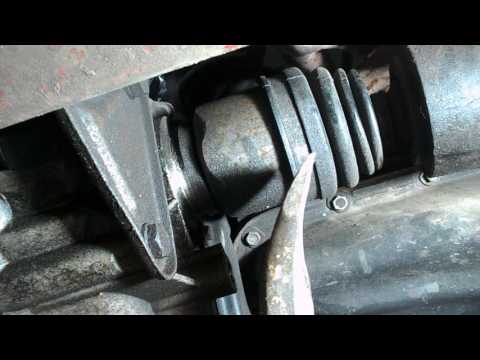

Ковырнем монтировкой внутренний ШРУС и вытащим наружу.
Рекомендуем менять сразу пару приводов, поэтого установим на место старый ШРУС для фиксации валов.
Берем новый привод и ставим стопорное кольцо.
Забиваем новый привод в коробку передач. Используем для удобства молоток и деревянный брус. Повторяем с противоположным колесом. Собираем подвеску, заливаем масло в кпп и не забываем сделать сход-развал по завершению работ.
Добро пожаловать!
ШРУС – их всего четыре штуки присутствует в автомобиле, это как таковые шарниры, ШРУС бывает как наружный, так и внутренний, а если быть более точнее то внутренний входит в коробку передач, а наружный в ступицу, некоторые люди ШРУСом называют целиком привод, но это не верно, привод (Для наглядности привод в тисках зажат на фото выше) это целиком привод в который входят ШРУСы, сам вал который их соединяет и хомуты различные, благодаря нему кстати передние колёса то и крутятся, а ШРУС это уже деталь которая присутствует на конце привода и поэтому не путайте в будущем две эти разные вещи.
Примечание!
Чтобы произвести ремонт одного из ШРУСа, понадобятся вам для этого следующие инструменты: Клещи специальные во-первых, которыми устанавливать хомуты крепления пыльников на ШРУСы можно будет, или вместо них тонкими пассатижами запасть можно, кроме того щипцы для снятия стопорных колец понадобятся, смазка под названием ШРУС или можно даже с другим названием её взять, самое главное чтобы она шла именно для смазки ШРУСов, а так же новые пыльники для них, новые упорные кольца и обязательно запаситесь новым стопорным кольцом внутреннего ШРУСа (Можете даже несколько штук их взять на всякий случай), ещё ступичной гайкой и смотровую яму разыскать будет нужно!
Краткое содержание:
Где находятся ШРУСы?
Если есть защита картера на вашем автомобиле, то под ней, если её нет, тогда вы сразу можете их увидеть, для этого нагнуться или подлезть с помощью смотровой ямы под автомобиль будет нужно, как только окажетесь внизу смотрите на переднюю часть автомобиля, там то вы и увидите ШРУСы (Для наглядности они синими стрелками указаны, а сам привод целиком красной), но на фото только один привод показан, соответственно другой на втором колесе находиться, кстати они и размерами отличаются, потому что коробка передач расположена не именно по центру, а смещена в бок, поэтому то и один привод идёт чуть длиннее, а другой чуть короче, вить привода то от самой коробки передач тянутся и идут на колёса (Вы это даже на фото ниже можете прекрасно увидеть).
Когда нужно ремонтировать ШРУСы ?
Сразу вам хотим пояснить что при выходе из строя ШРУСы уже не ремонтируются а сразу меняются на новые, поэтому если они у вас начали стучать, то смело можете идти в автомагазин и закупаться этими изношенными деталями, а в этой статье мы хотим лишь вам объяснить процедуру переборки ШРУСа и по необходимости добавления в него смазки (Со временем просто смазка высыхает и если её не будет, то ШРУС очень быстро выйдет из строя, а если её туда снова добавить, то он вам будет служить ещё долго верой и правдой), ну что начнём, в начале под автомобиль загляните и посмотрите на пыльники ШРУСов (Пыльники так же можно увидеть на фото выше, один из них кстати очень отчётливо показан синей стрелкой, это левый пыльник на фото выше), не порваны ли они и если с ними всё в порядке, то можно либо забыть об ШРУСах и ездить дальше, а можно и привод снять и перебрать ШРУСы, заменив в них пыльники на новые, добавив в них смазку и т.д., тем самым вы продлите им срок службы, если же оказалось что пыльник порван но ШРУС ещё не стучит, то ездить на автомобиле мы вам вообще не рекомендуем (Просто если дальше будете ездить, то ШРУС в ближайшее время выйдет из строя и вы пойдёте в автомагазин покупать новый), а сразу принимайтесь за снятие этого привода и меняйте на ШРУСе порванный пыльник, кстати когда пыльник будет снят, осмотрите попала ли грязь во внутрь или же нет (Если грязь попала под пыльник когда вы его снимите, то ШРУС тоже подлежит замене), но эту информацию по снятию привода, по снятию пыльника и других элементов вы найдёте чуть ниже по мере прочтения статьи, а сейчас мы вас хотим ознакомить с очень интересным видео-роликом, в котором подробно говориться о том как понять пришёл ли ШРУС в негодность или же ещё нет.
Как отремонтировать ШРУС на ВАЗ 2110-ВАЗ 2112?
Примечание!
Пример ремонта мы будем показывать на внутреннем ШРУСе, наружный точно так же снимается и практически точно так же ремонтируется, поэтому сложностей у вас возникнуть не должно, если вы наружный ремонтировать будете по этой статье!
Разборка:
1) Для его разборки и ремонта, сперва снимите сам привод с автомобиля (О том как это сделать, читайте в статье: «Замена ШРУСа на ВАЗ»), затем с помощью специальных клещей или пассатижей снимите два хомута которые крепят пыльник ШРУСа (Хомуты указаны стрелками на большом фото, на маленьком показывается пример каким образом они снимаются) и после чего эти хомуты снимите, следом если есть новый пыльник, то старый срежьте ножом и снимите, в случае если пыльника нового нет, тогда старый просто до упора назад сместите сняв для этого его с самого ШРУСа.
Примечание!
Для проведения всех работ по снятию и установке ШРУСа, сам привод лучше всего в тиски зажимать как это на фотографии выше показано, а то вам будет неудобно с него ШРУС сбивать, а так же сам пыльник (Хотя с пыльником проблем у вас не будет, тиски очень пригодятся лишь в случае когда ШРУС будете сбивать), но если тисков нет, то и без них обойтись можно, но это будет не так удобно!
2) Теперь с привода ШРУС сбейте, делается это при помощи молотка лёгкими ударами как показано на фото ниже, раз 5-10 ударите ШРУС и сам сойдёт с хвостовика и снимется, но только когда бить будете, будьте аккуратны, если вам этот ШРУС ещё нужен то делайте в таком случае всё аккуратно и удары наносите не по центральной части ШРУСа где у него все внутренности располагаются (Там сепаратор стоит с шариками), а по крайней части чтобы все эти внутренности не задеть, а то в таком случае ШРУС независимо от состояния придётся вам заменять на новый.
3) Когда ШРУС будет снят, налейте в ёмкость керосина и промойте хорошенько его в нём чтобы вся грязь с него отпала и старая смазка на сколько это возможно снялась, после чего ШРУС выньте и протрите чистой тряпкой (Если будете грязной, то частички грязи на нём останутся которые могут привести в будущем его быстрее в негодность) и дайте ему подсохнуть (На солнышко положите или если холодно на улице, то в отапливаемое помещение занесите на некоторое время).
Примечание!
Если вы снимите пыльник и под ним увидите грязь (Со смазкой не перепутайте, мы именно про частички грязи говорим) то можете даже и не мыть ШРУС, а сразу идти в автомагазин за новым, потому что если во внутрь где установлен сепаратор и шарики попадёт различного рода грязь, песок и т.д., то повышенный износ ШРУСа вам обеспечен, в связи с этим в ближайшее время он придёт в негодность, но если вы полностью всю грязь каким то образом сможете убрать, то данный ШРУС можете использовать дальше, но полностью убрать всю грязь у вас навряд ли получится!
4) И в завершение снимите с вала два кольца, одно кольцо стопорным является и пример его снятия показан на фото под цифрой 2, а другое кольцо называется упорным и располагается в пазу, снимается при помощи отвёртки как на фото 1 показано.
Сборка:
1. При сборке запастись изо-лентой нужно будет, в общём берите её и намотайте на хвостовик где шлицевая часть идёт (Просто по другому пыльник трудно установить будет) как это на фото 1 ниже показано, как только изо-лента будет намотана, устанавливайте пыльник доведя его до середины вала при этом (Если пыльник правого привода будете устанавливать, тогда выверите его ещё и наизнанку), после его установки, воспользовавшись гаечным ключом как оправкой, установите на шлицевую часть хвостовика новое упорное кольцо как это на фото 2 показано (Накидными головками даже и не пытайтесь пробовать, ими кольцо нормально установить не получиться, потому что фаска которая присутствует на головках зажмет его и кольцо не будет двигаться в связи с этим), затем отвёрткой тонкой установите новое стопорное кольцо (см. фото 3) и нанесите на шлицевую часть вала смазку для ШРУСов, как операции все будут проделаны, возьмите в руки ШРУС и установите его, для этого на вал его оденьте и следите за тем чтобы он ровно установился (В тисках кстати для удобства вертикально зажмите привод), после чего ударами молотка через дощечку забейте ШРУС до упора (Сильно не бейте, аккуратно делайте все и следите чтобы ШРУС ровно шёл и не наклонялся) как это на фото 4 показано, теперь заполните корпус ШРУСа смазкой (80 см. куб. нужно будет потратить на один ШРУС) и ещё немного смазки в пыльник заложите, ну и в завершение операции, сам пыльник который уже сидит на валу на ШРУС оденьте как он был закреплён ранее (То есть большой поясок пыльника должен на сам корпус будет сесть, а маленький в войти в специальную проточку на валу) и его двумя хомутами закрепите плотно, чтобы под него никакая грязь не попала и чтобы он не слез при езде со ШРУСа.
Примечание!
Когда пыльник установите, тонкой плоской отвёрткой чуть приподнимите малый поясок пыльника, для того чтобы избыток воздуха вышел из него и не было большого давления!
2. Ранее снятый привод устанавливается в обратном порядке снятию, в той статье на которую дана была ссылка (По которой вы снимали привод), есть рубрика Установка, вы её прочтите там кой какие нюансы сказаны, которые вы должны будете знать при обратной установке привода на своё место.
Дополнительный видео-ролик:
Наглядно увидеть процесс замены ШРУСа на новый, вы можете в ролике который мы закрепили чуть ниже:
ШРУС — Шарнир равных угловых скоростей, который также называют «гранатой», может доставить много проблем владельцу ВАЗ 2110, если вовремя не выполнить замену. В этом материале подробно описано, как проходит замена ШРУСа ВАЗ 2110. Мы рассмотрим конструкцию шарнира, основные неисправности и их признаки.
Процесс извлечения ШРУСа из ступицы ВАЗ 2110
Назначение и устройство
ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:
- Стопорное кольцо.
- Шарики.
- Сепаратор.
- Пыльник, который в техническом руководстве указан как гофрированный чехол.
- Корпус.
- Вал привода.
- Внутренняя обойма.
Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.
Подробное устройство шарнира угловых скоростей
Резкий старт с места с вывернутым рулем в одну из сторон приводит к преждевременному износу шарнира «десятки». Срок работы заводской детали составляет около 100 тысяч километров.
Признаки неисправности ШРУСа
Износ гранаты по причине брака или окончания эксплуатационного срока и загрязнение деталей – это самые распространенные поломки шарнира угловых скоростей. Неисправный ШРУС сам «сообщит» водителю, что пора проводить замену наружного шарнира и пыльника. Во время движения появляется хруст, особенно потрескивающие звуки заметны при повороте, в кузове ВАЗ 2110 появляются вибрации. Если вовремя принять меры, то замену внутреннего и наружного шарнира выполнять не придется, достаточно будет провести установку нового пыльника. Чтобы узнать степень поломки нужно будет провести разбор.
Выявить поломку и подтвердить свои догадки можно следующими способами:
- Выворачиваем рулевое колесо до упора вправо, а потом влево. Во время этого процесса следует оценить состояние пыльника. Если в нем появились разрывы, то элемент нужно поменять.
- Взять приводной вал и покачать из стороны в сторону. Если при этом появляется люфт, то требуется замена внутреннего и наружного ШРУСа.
Пыльники защищают гранату от грязи, которая разрушает деталь. Изнашиваются они быстрее, чем другие компоненты узла, поэтому чехлы следует регулярно осматривать. Если игнорировать неисправности и продолжать использовать авто, ШРУС на ВАЗ 2110 может переломиться пополам. Это не только затраты, но и опасность попасть в ДТП, ведь поломка может случиться в дороге.
Замена
Необходимые инструменты и подготовка к работе
Для замены вам понадобится стандартный набор инструментов.
- Стандартный набор отверток.
- Удлинитель.
- Монтировка и пробой.
- Набор торцевых ключей.
- Молоток.
- Домкрат.
Чтобы проводить ремонт было удобно, «десятку» следует загнать на эстакаду или на яму, не забудьте поставить машину на ручной тормоз.
Пошаговая инструкция
- Выкручиваем гайки на картерной защите, с каждой стороны расположено по две гайки, сзади на 19, спереди на 17.
- Слейте часть масла из коробки передач (менее 50%). Снимаем болты при помощи баллончика со стороны неисправной гранаты. Вооружившись головкой на 30 следует выкрутить гайку внешнего ШРУСа.
- Домкратом поднимаем машину и демонтируем нужное колесо. На ступице вы увидите два болта, которые держат гранату. Выкручиваем 13-ым ключом и двигаемся дальше.
Откручивание креплений ШРУСа.
Ступицу необходимо отодвинуть от реактивных тяг, сделать это можно при помощи монтировки. Потянув стойку, необходимо извлечь палец шарнира. Привод вала можно отодвинуть.
Валовый привод необходимо снять и отодвинуть.
Устанавливаем кольцо на ШРУС, при помощи этого элемента шарнир необходимо надежно зафиксировать.
После выполненных работ вы можете отправляться в путь для проверки новой гранаты. Если же у вас остались вопросы, то вы можете просмотреть видеоинструкцию ниже.
Замена привода ваз 2110 своими руками
Рейтинг статьиЗагрузка…
Тюнинг и ремонт ВАЗ 2110
В данной статье мы рассмотрим как снять и установить обратно привода передних колес ВАЗ 2110.
Данный вид ремонта удобней проводить на смотровой яме, либо эстакаде.
- Требуется слить масло из КПП
- Теперь следует снять с двигателя брызговик.
- Открутите с передней ступицы гайку подшипника.
- Выкручиваем болты на креплении шаровой опоры (2 шт.)
5. Отведите немного в бок поворотный кулак вместе со стойкой и выньте привод из ступицы.
6. Положите привод на растяжку.
7. Монтажной лопаткой упираемся в картер сцепления и вытягиваем из КПП корпус внутреннего шарнира. Следует быть аккуратным для того, чтобы не повредить на внутреннем шарнире защитное кольцо.
8. Производим съем правого привода.
9. Подденьте ножом или отверткой стопорное кольцо на шлицевом конце корпуса внутреннего шарнира и снимите его.
10. Для демонтажа второго привода или же для съема коробки передач вам нужно будет вставить заглушку в отверстие. Заглушка должна подходить по форме, быть похожим на хвостовик на корпусе внутреннего шарнира. Такую заглушку можно изготовить из дерева.
11. Демонтаж левого привода происходит аналогично правому. Для удобства монтажная лопатка упирается о болт для крепления колеса.
12. Так же аналогично вытягиваем корпус внутреннего шарнира и производим съем левого привода ваз 2110.
Будет лучше, если вы установите новое стопорное кольцо на хвостовик внутреннего шарнира.
13. Чтобы установить привод на место – вставляем корпус внутреннего шарнира в КПП и производим легкие постукивание медным молоточком в торец наружного шарнира.
14. Теперь вставляем привод в ступицу.
15. Вот и все, замена привода передних колес ВАЗ 2110 окончена.
Снятие приводов передних колес автомобиля ВАЗ-2110
Привода снимаем для их замены или при демонтаже коробки передач. Ремонт или замена привода требуется при возникновении стуков на поворотах, повышенной вибрации, возникающей при износе шарниров. Износу шарниров способствует попадание песка и грязи на внутренние детали ШРУС, при порыве резиновых пыльников.
Работу проводим на смотровой канаве или подъемнике.
Снимаем брызговик двигателя для этого:
Головкой «на 10» отворачиваем пять гаек переднего крепления брызговика к кузову.
Ключом «на 10» отворачиваем саморезы переднего пластикового щитка
Ключом «на 10» отворачиваем саморезы заднего крепления пластикового щитка
Ключом «на 10» отворачиваем два болта крепления брызговика к лонжеронам
Сливаем масло из коробки передач для этого, ключом «на 17» отворачиваем пробку и сливаем масло в емкость (объем – 4 л).
По окончании слива масла пробку заворачиваем
Отворачиваем гайку подшипника передней ступицы, для этого снимаем колпак ступицы
Узким зубилом расправляем вмятый буртик гайки
Блокируем ручником задние колеса, включаем первую передачу и подставляем под колеса башмаки.
Головкой на 30 ослабляем гайку подшипника ступицы.
Ослабляем болты крепления колеса.
Вывешиваем переднюю часть автомобиля и снимаем колесо.
Отворачиваем два болта крепления шаровой опоры
Замена привода ваз 2110 своими руками
В торой раз за два года обрывает короткий привод на ВАЗ 2110 и что самое интересное на одном и том же перекрестке. Первый раз привод выскочил, и оборвало край привода, где ставиться штопорное кольцо, а последний раз, привод обрезало по опорное кольцо. В обоих случаях, привод обрывало во внутренней гранате.
При первой замене привода, возникло много проблем, самым трудным было вытащить гранату из коробки. На тот момент я не знал, что гранату легко разобрать не снимая ее с коробки и достать обломок привода. Поэтому пришлось помучатся, но граната не поддавалась не монтажке не зубилу, кое-как достал обломок из гранаты, собрал привод и вставил его в гранату. Проверяя надежность установки вставленного в гранату привода, я резко дернул за конец привода и о чудо, граната с легкостью вышла из коробки.
Это я к тому, если вдруг при необходимости снять гранату из коробки, привод выскачет, а граната останется, необходимо установить на привод новое штопорное кольцо, вбить обратно в гранату и еще раз дернуть.
На самом деле привод меняется легко, даже если его обломало в гранате.
Откручиваем гайку ШРУСа.
Откручиваем болты шаровой опоры.
Оттягиваем стойку на себя и вынимаем гранату, затем необходимо надавить привод вперед, а затем резко дернуть на себя, у меня же привод был оборван, поэтому я его просто вытащил из пыльника внутренней гранаты.
Убрал излишки смазки, извлек стопорное кольцо и вытащил внутреннюю обойму с куском привода.
Из обоймы выбил остаток привода.
Вычистил внутреннюю полость гранаты.
Привод собирается в следующей последовательности:
1. Надевается на привод пыльник;
2. Набивается широкое, опорное кольцо;
3. Ставиться стопорное кольцо;
4. Набивается пыльник смазкой;
5. Набивается ШРУС;
6. Пыльник затягивается хомутами.
В гранату тоже набивается смазка, только не стоит набивать смазку в отверстие внутренней обоймы, при забивании привода образуется вакуум, и привод не станет.
Отпускаем гайки крепления стойки.
Отводим стойку в сторону и вбиваем привод в коробку.
Вставляем гранату в стойку, прикручиваем шаровую опору и верхние гайки крепления стойки, закручиваем гайку на гранате.
При замене привода обязательно ставьте новые опорные и стопорные кольца!
Снятие и замена передних приводов ВАЗ 2110, 2111, 2112 своими руками
Так как наши дороги пока не отличаются безупречностью и местами просто неузнаваемы, рекомендуем чаще проверять подвеску на предмет неисправностей и повреждений. Если вы вдруг стали замечать хруст при наезде на неровности дороги, то вам будет полезно узнать как снять и заменить передние приводы ВАЗ 2110, 2111, 2112 своими руками.
Вам понадобятся: новые передние приводы (приводной вал в сборе), набор ключей, монтировка, молоток, деревянный брус, смазка, подъемник, масло для кпп.
Важно знать! Перед началом работ необходимо слить масло в кпп.
После того как масло из кпп полностью слито, расконтриваем гайку ступицы.
Потом снимаем колесо, далее снимаем и подвешиваем тормозной суппорт.
Полностью выкручиваем ступичную гайку и поворотный кулак. Далее достаем внешний ШРУС.
Ковырнем монтировкой внутренний ШРУС и вытащим наружу.
Рекомендуем менять сразу пару приводов, поэтого установим на место старый ШРУС для фиксации валов.
Берем новый привод и ставим стопорное кольцо.
Забиваем новый привод в коробку передач. Используем для удобства молоток и деревянный брус. Повторяем с противоположным колесом. Собираем подвеску, заливаем масло в кпп и не забываем сделать сход-развал по завершению работ.
0 0 голоса
Рейтинг статьи
Оценка статьи:
Загрузка…
0
Оставьте комментарий! Напишите, что думаете по поводу статьи. x
Adblock
detector
Замена наружного и внутреннего ШРУСа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать!
ШРУС – Шарнир Равных Угловых Скоростей, благодаря нему весь момент который идёт от двигателя на коробку, передаётся на передние колёса, данная деталь применяется исключительно только лишь в передне приводных автомобилях (Или полно приводные), если же машина оснащена задним приводом, то вместо данной детали устанавливают карданный вал, выполняет он кстати ту же самую функцию что и ШРУС, а именно от коробки передаёт момент на колёса, из-за ШРУСа ещё долго начать выпускать передне приводные автомобили не могли (В начале все задне приводные были), потому что он был тяжёл в исполнении и его просто на тот момент не изобрёл ещё никто и поэтому передний привод на автомобилях по началу не практиковался.
Примечание!
Чтобы произвести замену наружного и внутреннего ШРУСа, понадобятся вам: Во-первых специальные клещи которыми хомуты устанавливать защитных чехлов нужно будет, если таких клещей нет и вы их не собираетесь покупать, то заместо них можно воспользоваться тонкими раздвижными пассатижами, ещё щипцы благодаря которым стопорные кольца можно снять понадобятся, а так же смазка ШРУС (Обязательно запаситесь, без неё даже к работе не приступайте, если именно такой смазки не найдёте то ищите наподобие неё, без разницы какое название будет, главное чтобы она для смазки ШРУСов подходила), новый пыльник будет нужен (Но это если ваш порван, если у вас пыльник в нормальном состоянии находится, то новый брать не нужно) и новое стопорное кольцо внутреннего ШРУСа (Обязательно оно нужно) и упорными кольцами тоже запаситесь и обязательно новой ступичной гайкой!
Краткое содержание:
- Замена наружного и внутреннего ШРУСа
- Дополнительный виде-ролик
Где находится наружный и внутренний ШРУС?
Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.
Когда нужно менять наружный и внутренний ШРУС?
Когда он стучать начинает, тогда и подлежит замене, кроме того нужно следить ещё за состоянием его пыльники и время от времени поглядывать под него и смотреть есть внутри пыльника смазка, не попала ли туда грязь и другого рода частички, песок к примеру, под пыльником этого ничего категорически быть не должно, только лишь одна смазка там должна будет находиться, более подробно понять каким образом можно проверить ШРУС на работоспособность, вы можете по видео-ролику который размещён чуть ниже:
Снятие:
1) Меняется ШРУС по времени не так долго, но просто это очень кропотливая работа которая требует не только снятия самого ШРУСа, а и колеса и отсоединить шаровую нужно будет и ещё по мелочи много операций придётся проделать, но начинать нужно будет сперва со сливания масла из коробки, делается это с той целью, чтобы когда вы соберётесь вынимать ШРУС, масло из коробки всё не вытекло, а вы его аккуратно сами слили (О том как это сделать, читайте в статье: «Замена масла в коробке на ВАЗ»), затем защиту картера снимите если она присутствует на вашем автомобиле (Она просто мешать будет) и немного выкрутите после чего гайку ступицы (Она указана красной стрелкой, но только отвёрткой буртики рас-контрите которые не будут давать её вывернуть и ещё не забудьте крышку пластмассовую снять, которая эту гайку от попадания в неё грязи закрывает), ну и само колесо снимите после этого с автомобиля, но только помните, с какой стороны вы собираетесь менять ШРУС, с той и снимайте колесо с автомобиля (О том как снять колесо, читайте в статье: «Правильная замена колеса на автомобиле»).
2) Когда с колесом закончите, перебирайтесь к верхней части автомобиля и ослабьте три гайки которые стойку крепят к чашке (Указаны стрелками), но только не отверните, а всего лишь ослабьте на два, три оборота (Если понадобиться то больше ослабьте), затем выкрутите полностью два болта которые шаровую опору к поворотному кулаку крепят (см. маленькое фото) и как работа будет проделана, отверните полностью ступичную гайку и снимите находящуюся за ней шайбу (Не потеряйте её, кстати её очень удобно магнитной отвёрткой поддевать), ну и под конец поверните рулевое колесо до упора вправо или влево.
Примечание!
Вправо руль нужно поворачивать если вы собрались с левой стороны ШРУСы снимать (Смотрите по ходу движения автомобиля), а с левой, если вы собрались с правой стороны снимать и менять ШРУСы!
3) Далее выньте тормозной шланг (Следите за тем чтобы он сильно не натягивался, а то порвётся) из кронштейна на стойке (см. маленькое фото ниже) и осторожно оттяните на ружу (На себя получается) часть стойки как это на большом рисунке показано, при этом ещё извлеките шлицевую часть наружного ШРУСа (Указана красной стрелкой) из отверстия в ступице, оттянув как мы уже сказали для этого часть стойки (Удобней всего за тормозной диск её оттягивать, он синей стрелкой указан) на себя и опустите наружный шарнир таким образом, чтобы он лёг на рычаг и больше не входил в отверстие в котором находился ранее.
4) Как только из ступицы шлицевую часть наружного ШРУСа вынули, выньте точно таким же образом внутреннюю часть, но хотя там даже приблизительно она не так же вынимается, в общём чтобы вынуть внутреннюю часть из отверстия в коробки передач в которое оно входит, возьмите монтажную лопатку, толстое зубило или ещё что то подобное и вставьте это (Зубило для наглядности синей стрелкой указано) между внутренним ШРУСом и коробкой, тем самым используя монтажную лопатку или зубило как рычаг, добейтесь того чтобы шлицевая часть внутреннего шарнира вышла из отверстия в коробке, но только будьте аккуратны, не повредите сальник, а то на новый менять придётся, хотя и сальник если хотите осмотрите на всякий случай, деформированный по возможности (Если есть рядом новый) замените на новый.
Примечание!
Привод (Так правильно будет называться конструкция с двумя ШРУСами) вынимайте через днище автомобиля на смотровой канаве, как это на фотографии показано ниже:
Установка:
1. Устанавливается привод в обратном порядке снятию, по необходимости с него снимаются наружный и внутренний ШРУС и заменяются отдельно на новые, но именно в этой статье мы вам не расскажем как сделать, потому что на нашем сайте уже есть такая статья посвящённая наружному и внутреннему ШРУСу, а называется она: «Ремонт привода колеса и замена обоих ШРУСов на автомобиле», поэтому если вам нужно их отдельно сменить или разобрать к примеру, то в таком случае изучайте ту статью подробно, но мы снова вернёмся к теме и расскажем как нужно устанавливать привод на своё место, делается это не так и сложно, для этого нужно будет сперва обязательно поменять стопорное кольцо (Указано зелёной стрелкой) внутреннего ШРУСа новым, после замены нанесите пластичную смазку на шлицевую (Указана красной стрелкой) и на гладкую поверхность хвостовика (Указана синей стрелкой).
2. Теперь можете вставлять хвостовик внутреннего ШРУСа в коробку, но только будьте аккуратны, не повредите сальник и кстати при установке внутреннего ШРУСа, проследите за тем чтобы стопорное кольцо зазором вверх было направлено, как только вставлен внутренний ШРУС, убедитесь что он не вылетает и что стопорное кольцо держит его, ну и всю дальнейшую работу выполняйте в обратном порядке снятию и не забудьте гайку ступицы сменить новой, потому что повторно старую нельзя заворачивать и законтрить новую кстати не забудьте.
Примечание!
Хотим добавить ещё кой что, чтобы до упора загнать внутренний ШРУС (Просто бывает что он очень тяжело входит и не до упора), его нужно будет забить через наружный, делается это таким образом, берётся молоток и деревянная дощечка (Можете вместо дощечки любой другой предмет взять, в котором уверенны что он не приведёт к деформации наружного ШРУСа) и через неё (На фото вместо деревянной дощечки другой предмет взят как вы уже успели заметить) забивается наружный ШРУС во внутрь, тем самым и внутренний входит в коробку передач до упора, но только не перестарайтесь и не деформируйте коробку!
Дополнительный видео-ролик:
Чтобы вы понимали наглядно как можно произвести замену, просмотрите видео-ролик который расположен ниже, в нём на примере автомобиля ВАЗ 2110 всё подробно показывается и объясняется ко всему этому, но только процесс снятия привода проводиться немного другим способом, его тяжелее выполниться, особенно если у вас нет для этого специального съёмника.
Замена внутреннего шруса ВАЗ 2110 своими руками
Предназначение и принцип работы, возможные неисправности
Шарнир равных угловых скоростей модели автомобиля ВАЗ 2110 (сокращенно ШРУС) на протяжении всего периода эксплуатации находится под воздействием нагрузок, что приводит к выходу его из строя. Конструкция, отличается высоким уровнем качества, для его изготовления применяется качественная сталь, углеродистая, способная выдерживать нагрузки длительный период времени.
ШРУС ВАЗ 2110
К причинам выхода из строя ШРУСа транспортного средства ВАЗ 2110 относится попадание внутрь различных элементов грязи, песка, что связано с утратой смазки и рано или поздно приводит к повреждениям, если эксплуатировать оборудование с порванным резиновым пыльником. В этом случае потребуется обязательная замена внутренней гранаты, которая выходит из строя и нуждается в контроле технического состояния, гарантировав долголетнюю эксплуатацию автомобиля модели ВАЗ 2110. Обнаружить необходимость в замене внутреннего ШРУСа ВАЗ 2110 можно, если слышен характерный хруст, вызванный наличием зазоров в механизме, инородными телами, приводящими к нарушению работоспособности.
Что понадобится в работе
Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.
Для выполнения последующих операций, потребуется набор оборудования и инструментов:
- Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
- Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
- Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.
Замена вышедшего из строя оборудования
Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.
Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.
Предварительно потребуется выполнить следующие операции:
- Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
- Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
- Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
- После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
- Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.
После обнаружения узла в конструкции потребуется:
- Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
- Открутить два крепежных болта нижней опоры кулака;
- Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.
После того, как он выпадет, предстоит выполнить простой набор операций, а именно:
- Съем пыльника, установленного в составе конструкции;
- Снятие стопорного кольца;
- Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
- Диагностика оборудования и всей системы;
- Устанавливается агрегат обратно в предназначенное для этого место.
Что нужно помнить во время обратного монтажа:
- На конец вала обязательно необходимо установить пластиковую заглушку;
- Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
- Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
- После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.
Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.
- Автор: ratico19
- Распечатать
Оцените статью:
(4 голоса, среднее: 4 из 5)
Поделитесь с друзьями!
Замена шруса ВАЗ 2110
Главная » ВАЗ 2110 » Рулевое управление
Автор Александр Мариков На чтение 4 мин. Опубликовано
ШРУС — Шарнир равных угловых скоростей, который также называют «гранатой», может доставить много проблем владельцу ВАЗ 2110, если вовремя не выполнить замену. В этом материале подробно описано, как проходит замена ШРУСа ВАЗ 2110. Мы рассмотрим конструкцию шарнира, основные неисправности и их признаки.
Процесс извлечения ШРУСа из ступицы ВАЗ 2110
Содержание
- Назначение и устройство
- Признаки неисправности ШРУСа
- Замена
- Необходимые инструменты и подготовка к работе
- Пошаговая инструкция
Назначение и устройство
ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:
- Стопорное кольцо.
- Шарики.
- Сепаратор.
- Пыльник, который в техническом руководстве указан как гофрированный чехол.
- Корпус.
- Вал привода.
- Внутренняя обойма.
Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.
Подробное устройство шарнира угловых скоростей
Резкий старт с места с вывернутым рулем в одну из сторон приводит к преждевременному износу шарнира «десятки». Срок работы заводской детали составляет около 100 тысяч километров.
Признаки неисправности ШРУСа
Износ гранаты по причине брака или окончания эксплуатационного срока и загрязнение деталей – это самые распространенные поломки шарнира угловых скоростей. Неисправный ШРУС сам «сообщит» водителю, что пора проводить замену наружного шарнира и пыльника. Во время движения появляется хруст, особенно потрескивающие звуки заметны при повороте, в кузове ВАЗ 2110 появляются вибрации. Если вовремя принять меры, то замену внутреннего и наружного шарнира выполнять не придется, достаточно будет провести установку нового пыльника. Чтобы узнать степень поломки нужно будет провести разбор.
Выявить поломку и подтвердить свои догадки можно следующими способами:
- Выворачиваем рулевое колесо до упора вправо, а потом влево. Во время этого процесса следует оценить состояние пыльника. Если в нем появились разрывы, то элемент нужно поменять.
- Взять приводной вал и покачать из стороны в сторону. Если при этом появляется люфт, то требуется замена внутреннего и наружного ШРУСа.
Пыльники защищают гранату от грязи, которая разрушает деталь. Изнашиваются они быстрее, чем другие компоненты узла, поэтому чехлы следует регулярно осматривать. Если игнорировать неисправности и продолжать использовать авто, ШРУС на ВАЗ 2110 может переломиться пополам. Это не только затраты, но и опасность попасть в ДТП, ведь поломка может случиться в дороге.
Замена
Необходимые инструменты и подготовка к работе
Для замены вам понадобится стандартный набор инструментов.
- Стандартный набор отверток.
- Удлинитель.
- Монтировка и пробой.
- Набор торцевых ключей.
- Молоток.
- Домкрат.
Чтобы проводить ремонт было удобно, «десятку» следует загнать на эстакаду или на яму, не забудьте поставить машину на ручной тормоз. Под задние колеса необходимо положить фиксаторы, а затем включить передачу. Оба ШРУСа установлены на валовом приводе, замена проходит по одинаковой схеме.
Пошаговая инструкция
- Выкручиваем гайки на картерной защите, с каждой стороны расположено по две гайки, сзади на 19, спереди на 17.
- Слейте часть масла из коробки передач (менее 50%). Снимаем болты при помощи баллончика со стороны неисправной гранаты. Вооружившись головкой на 30 следует выкрутить гайку внешнего ШРУСа.
- Домкратом поднимаем машину и демонтируем нужное колесо. На ступице вы увидите два болта, которые держат гранату. Выкручиваем 13-ым ключом и двигаемся дальше.
Откручивание креплений ШРУСа.
- Ступицу необходимо отодвинуть от реактивных тяг, сделать это можно при помощи монтировки. Потянув стойку, необходимо извлечь палец шарнира. Привод вала можно отодвинуть.
Валовый привод необходимо снять и отодвинуть.
- Из коробки необходимо достать внутреннюю гранату. Переходим к капоту, вставляем монтировку между компонентами и дергаем в сторону КПП. После этого шарнир выйдет из крепления. Теперь можно достать привод с гранатами.
- Сняв хомуты с пыльника, можно изучить его состояние. При наличии повреждений сразу производим замену пыльника.
- По внутренней гранате необходимо нанести удары молотком, пока не слетит обойма. То же самое выполняем и с другой сторону.
- На привод необходимо поставить новые кольца, а затем надеть чехол.
Устанавливаем кольцо на ШРУС, при помощи этого элемента шарнир необходимо надежно зафиксировать.
- Во время установки нового шарнира на поверхность пыльника следует нанести смазку. Хомутами закрепляем пыльник на валу и шарнире. Накрутив гайку на гранату, можно забивать вал в КПП. Сборка проходит в обратном порядке, работа завершена.
После выполненных работ вы можете отправляться в путь для проверки новой гранаты. Если же у вас остались вопросы, то вы можете просмотреть видеоинструкцию ниже.
Оцените автора
Замена сальника привода ваз 2110
Замена сальника привода ваз 2110
Как заменить сальник привода коробки передач на ваз 2110
Замена сальника переднего привода на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115
Течет сальник привода передних колес? Посещают мысли, типа – Как дорого стоит замена сальника? Можно ли, заменить сальник своими руками? И насколько, сложно его заменить? Да!? Тогда Вы попали по адресу… Могу сказать, точно, что это несложно, и Вы без труда сможете провести работу самостоятельно. Конечно же, только при наличии желания, необходимого инструмента и точной инструкции по правильной замене сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115 от сайта «Школа авторемонта»! ))) Ну как, говорится, от слов к делу! Переходим к описанию главного – список инструмента, покупка запчастей и процесс замены сальника привода с фотографиями 🙂
Инструмент: ключ на 17, торцовый ключ на «30» с длинным воротком, монтировка, отвертка, емкость для слива масла, молоток и оправка для аккуратной запрессовки сальника. Можно, для монтажа сальника привода, воспользоваться и старым сальником. Но, это не очень удобно. Проще, все таки, купив сальник по нему подобрать кусок трубы подходящего диаметра.
Запчасти: при покупке сальника привода, Вы точно должны знать, на какую сторону он Вам нужен. Так как, сальники левого и правого привода отличаются направлением маслосгонных насечек. Есть три основных отличия друг от друга. Первое, направление стрелок на внутренней стороне сальников. На правом сальнике, стрелка указывает движение в левую сторону, а на левом в правую. Второе отличие, цифры на конце каталожного номера. Номер на правом сальнике заканчивается на четную цифру (4), на левом сальнике — на нечетную (5). И третий, точно действует в отношении сальников балаковского производства, цвет самого сальника. Правый черный, левый коричневый (фото 1 и 2).
Переходим к описанию, самого процесса замены сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115:
Загоняем автомобиль на яму или эстакаду и сливаем масло с коробки передач. Можно все и не сливать. Достаточно будет слить около одного литра. Отпускаем колесные болты и откручиваем гайку подшипника передней ступицы (фото 3).
Домкратом поднимаем автомобиль и откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку (фото 4). Установив монтировку между кузовом и стабилизатором поперечной устойчивости, отжимаем нижний рычаг вниз. И вытаскиваем конец привода из ступицы.
Откручиваем болты крепления нижней шаровой опоры от поворотного кулака ваз-2109
После чего, лезем под машину и при помощи монтировки или монтажной лопатки, опираясь о прилив на корпусе коробки передач, выталкиваем привод с КПП (фото 5). Вот в этот момент, если Вы забыли слить масло с коробки, начнется веселье ))).
Той же монтировкой или отверткой, вытаскиваем сальник с КПП (фото 6).
И …. Можем запрессовывать новый сальник (фото 7) Сальник сажаем не до упора, а именно как показано на фотографии 8.
Как правильно установить сальник привода передних колес на авто ваз-2110
Сборку проводим в обратной последовательности. Не забываем, залить масло в коробку передач!
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как ремонтировать автомобиль
Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115
Заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками, в гаражных условиях. Сейчас мы рассмотрим, как заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому.
Когда надо менять сальник?
Все мы любители ездить на автомобиле, не редко забываем о таком мероприятии как замена сальника привода, а точнее сальника внутренней гранаты. Давайте вспомним, какие признаки указывают на необходимость замены сальника привода?
— течь масла из коробки скоростей (образование маслянистой пленки на коробке скоростей) ; Если вы заметили масляную пленку, знайте, что со временем, масло будет сочиться больше, вплоть до образования капель масла на асфальте под машиной.
Не забудьте! Сальники бывают левые и правые, и путать их не следует. Левый и правый сальники привода отличаются цветом. Левый сальник ВАЗ, как правило, выполнен коричневого цвета и устанавливается со стороны водителя, а правый черный и устанавливается со стороны пассажира.
Инструмент для замены сальника приводаавтомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 :
- Гаечный ключ на 17 ;
- Торцовый ключ на 30 ;
- Монтировка ;
- Отвертка ;
- Молоток ;
- Оправка для запрессовки сальника ;
- Емкость для слива масла .
- Труба подходящего диаметра.
Как купить сальник привода ВАЗ?
Прежде чем бежать покупать сальник привода, определитесь, какой сальник привода вам нужен (левый или правый). Купить сальник привода можно в любом автомагазине ВАЗ или на авторынке.
Чем отличаются левый и правый сальник привода?
Сальник левого привода отличается от сальника правого привода автомобиля тем, что имеют маслосгонные канавки в разных направлениях.
Основные отличия левого и правого сальника привода.
- Разные направления стрелок на внутренней стороне сальников ;
- Нумерация правого сальника имеет в конце четную цифру, а левого – не четную.
- Цвет левого сальника коричневый, а правого черный.
Как заменить сальник привода автомобиляВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому?
- Слить масло с коробки передач автомобиля.
- Отпускаем болты колес, и открутить гайку подшипника передней ступицы ВАЗ.
- С помощью домкрата поднять автомобиль и снимаем шаровую опору с поворотного кулака, открутив болты.
- С помощью монтировки отжимаем нижний рычаг вниз и вытаскиваем один конец привода из ступицы.
- Затем выталкиваем привод с коробки передач (для этого мы и слили масло с коробки))), чтоб в глазки не накапало.
- С помощью отвертки вытащить сальник привода с коробки передач.
- Запрессовать новый сальник. Сальник должен садиться свободно.
К счастью для нас процесс замены сальника проводится без снятия коробки передач и заменить сальник ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками. Замена сальник проводится 1 раз в 3 года.
Где находится сальник привода?
Где расположен сальник привода, следует определиться заранее. В автомобиле ВАЗ 2110 сальник привода находится в картере сцепления, и добраться до него нелегко.
Замена сальника привода ваз 2110
Как заменить сальник привода коробки передач на ваз 2110
Замена сальника переднего привода на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115
Течет сальник привода передних колес? Посещают мысли, типа – Как дорого стоит замена сальника? Можно ли, заменить сальник своими руками? И насколько, сложно его заменить? Да!? Тогда Вы попали по адресу… Могу сказать, точно, что это несложно, и Вы без труда сможете провести работу самостоятельно. Конечно же, только при наличии желания, необходимого инструмента и точной инструкции по правильной замене сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115 от сайта «Школа авторемонта»! ))) Ну как, говорится, от слов к делу! Переходим к описанию главного – список инструмента, покупка запчастей и процесс замены сальника привода с фотографиями
Инструмент: ключ на 17, торцовый ключ на «30» с длинным воротком, монтировка, отвертка, емкость для слива масла, молоток и оправка для аккуратной запрессовки сальника. Можно, для монтажа сальника привода, воспользоваться и старым сальником. Но, это не очень удобно. Проще, все таки, купив сальник по нему подобрать кусок трубы подходящего диаметра.
Запчасти: при покупке сальника привода, Вы точно должны знать, на какую сторону он Вам нужен. Так как, сальники левого и правого привода отличаются направлением маслосгонных насечек. Есть три основных отличия друг от друга. Первое, направление стрелок на внутренней стороне сальников. На правом сальнике, стрелка указывает движение в левую сторону, а на левом в правую. Второе отличие, цифры на конце каталожного номера. Номер на правом сальнике заканчивается на четную цифру (4), на левом сальнике — на нечетную (5). И третий, точно действует в отношении сальников балаковского производства, цвет самого сальника. Правый черный, левый коричневый (фото 1 и 2).
Переходим к описанию, самого процесса замены сальника привода передних колес на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115:
Загоняем автомобиль на яму или эстакаду и сливаем масло с коробки передач. Можно все и не сливать. Достаточно будет слить около одного литра. Отпускаем колесные болты и откручиваем гайку подшипника передней ступицы (фото 3).
Домкратом поднимаем автомобиль и откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку (фото 4). Установив монтировку между кузовом и стабилизатором поперечной устойчивости, отжимаем нижний рычаг вниз. И вытаскиваем конец привода из ступицы.
Откручиваем болты крепления нижней шаровой опоры от поворотного кулака ваз-2109
После чего, лезем под машину и при помощи монтировки или монтажной лопатки, опираясь о прилив на корпусе коробки передач, выталкиваем привод с КПП (фото 5). Вот в этот момент, если Вы забыли слить масло с коробки, начнется веселье ))).
Той же монтировкой или отверткой, вытаскиваем сальник с КПП (фото 6).
И …. Можем запрессовывать новый сальник (фото 7) Сальник сажаем не до упора, а именно как показано на фотографии 8.
Как правильно установить сальник привода передних колес на авто ваз-2110
Сборку проводим в обратной последовательности. Не забываем, залить масло в коробку передач!
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как ремонтировать автомобиль
Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115
Заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками, в гаражных условиях. Сейчас мы рассмотрим, как заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому.
Когда надо менять сальник?
Все мы любители ездить на автомобиле, не редко забываем о таком мероприятии как замена сальника привода, а точнее сальника внутренней гранаты. Давайте вспомним, какие признаки указывают на необходимость замены сальника привода?
— течь масла из коробки скоростей (образование маслянистой пленки на коробке скоростей) ; Если вы заметили масляную пленку, знайте, что со временем, масло будет сочиться больше, вплоть до образования капель масла на асфальте под машиной.
Не забудьте! Сальники бывают левые и правые, и путать их не следует. Левый и правый сальники привода отличаются цветом. Левый сальник ВАЗ, как правило, выполнен коричневого цвета и устанавливается со стороны водителя, а правый черный и устанавливается со стороны пассажира.
Инструмент для замены сальника приводаавтомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 :
- Гаечный ключ на 17 ;
- Торцовый ключ на 30 ;
- Монтировка ;
- Отвертка ;
- Молоток ;
- Оправка для запрессовки сальника ;
- Емкость для слива масла .
- Труба подходящего диаметра.
Как купить сальник привода ВАЗ?
Прежде чем бежать покупать сальник привода, определитесь, какой сальник привода вам нужен (левый или правый). Купить сальник привода можно в любом автомагазине ВАЗ или на авторынке.
Чем отличаются левый и правый сальник привода?
Сальник левого привода отличается от сальника правого привода автомобиля тем, что имеют маслосгонные канавки в разных направлениях.
Основные отличия левого и правого сальника привода.
- Разные направления стрелок на внутренней стороне сальников ;
- Нумерация правого сальника имеет в конце четную цифру, а левого – не четную.
- Цвет левого сальника коричневый, а правого черный.
Как заменить сальник привода автомобиляВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому?
- Слить масло с коробки передач автомобиля.
- Отпускаем болты колес, и открутить гайку подшипника передней ступицы ВАЗ.
- С помощью домкрата поднять автомобиль и снимаем шаровую опору с поворотного кулака, открутив болты.
- С помощью монтировки отжимаем нижний рычаг вниз и вытаскиваем один конец привода из ступицы.
- Затем выталкиваем привод с коробки передач (для этого мы и слили масло с коробки))), чтоб в глазки не накапало.
- С помощью отвертки вытащить сальник привода с коробки передач.
- Запрессовать новый сальник. Сальник должен садиться свободно.
К счастью для нас процесс замены сальника проводится без снятия коробки передач и заменить сальник ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками. Замена сальник проводится 1 раз в 3 года.
Где находится сальник привода?
Где расположен сальник привода, следует определиться заранее. В автомобиле ВАЗ 2110 сальник привода находится в картере сцепления, и добраться до него нелегко.
Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем изучать, как производится замена сальников коробки передач на ВАЗ 2109, ВАЗ 2114 и ВАЗ 2110. Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110 и на других моделях Лады производится в том случае, когда обнаруживаются потеки масла. Обычно потеки бывают в местах их установки и признаком является уменьшение уровня масла в коробке передач.
Иногда потеки масла появляются в месте соединения кпп и двигателя. В этом случае, надо прикоснуться пальцем к потеку и по запаху можно определить, откуда течет масло. Из двигателя или из кпп. Масло из кпп имеет свой специфический запах, который отличается от моторного масла.
Перед заменой сальников кпп, надо слить масло из коробки. Для этого нам потребуется емкость, под сливаемое масло и два ключа на 17 и на 13. В первую очередь надо проверить сапун кпп, который предназначен для вентиляции коробки передач. А при отсутствии таковой, в картере получается избыточное давление и от этого масло может выдавливаться через манжеты.
Сальники кпп на автомобили ваз 2109, 2110, 2112, 2114 обычно продаются в комплекте из 4-х штук:
- Сальник первичного вала.
- Сальники приводов, их два, левый и правый, отличия мы рассмотрим позже.
- Сальник штока выбора передач.
ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА
Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.
Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.
При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.
Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.
Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.
Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.
Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:
- Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
- Стрелками, на правом левая стрелка, на левом правая.
- Цветом. Левый – красный. Правый – черный.
ЗАМЕНА САЛЬНИКОВ ПРИВОДА
Видео с Ютуб канала: Ремонт Двигателя и интересное!
Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.
Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.
Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.
Далее ставим коробку переключения передач вертикально на кожух сцепления.
Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.
Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.
ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ
Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.
Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.
Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!
Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!
Видео Ютуб канала Albert Auhadullin
Замена Сальника Привода Ваз 2110
замена сальник переднего колеса на ВАЗ 2109, 2110
Замена сальника переднего колеса на ВАЗ 2109, 2110.
У вас есть капельное уплотнение передние колеса? Мои мысли приходят в голову: «Сколько будет стоить замена?» Можно с уверенностью сказать, что эта операция не так уж сложна. Вы можете легко сделать это самостоятельно. Конечно, только если у вас есть правильный инструмент и, конечно, желание. Итак, давайте перейдем к инструменту, который вам нужен.
Нам нужен гаечный ключ на 30 (обязательно с довольно длинной ручкой), гаечный ключ на 17, отвертка, бак (куда мы будем выливать масло), молоток, крепления, оправка (полезно, чтобы аккуратно вдавить сальник. Вы также можете использовать старую часть для этого, но это не так очень комфортно) Такой простой в использовании набор инструментов наверняка найдется у любого владельца автомобиля. Оправка может быть выполнена по размеру сальника из любого подходящего куска трубы.
Теперь о запчастях. При покупке уплотнения диска, вы должны быть уверены, какая сторона вам нужна. Есть различные углубления для слива масла слева и справа. Между ними есть три ключевых различия:
Замена манжет на ВАЗ 2112
&#eleven Замена
Сальник Механическая коробка передачВот как мы изменились мягкая коробка Резюме суставов и масла в коробке, оставляйте запятые, ставьте лайки и подписывайтесь на корма
Внутри печатей есть стрелки. Стрелка вправо указывает влево, а слева — влево. право.
Обратите внимание на последнюю цифру в каталожном номере. Правое число заканчивается четным числом, левое число нечетным.
Эта разница характерна для деталей, изготовленных в Балаково. Они разные по цвету: правый сальник окрашен в черный цвет, левый. в коричневом цвете
Чтобы не запутаться и быть уверенным в выборе запчастей, советуем обратиться к официальному поставщику запчастей для ВАЗ.
Давайте перейдем к самому процессу. замена смазочных материалов на автомобили ВАЗ-2108, 2109, 2110, 2115:
Автомобиль следует въехать в магистраль или в яму и слить масло из коробки передач. Вы не можете полностью слить воду; Из опыта можно сказать, что достаточно слить около одного литра масла.
Теперь ослабьте колесные болты и открутите гайку подшипника ступицы.
Используя домкрат, мы поднимаем машину и откручиваем ее, а затем откручиваем два болта, которые крепят нижний шариковый винт к кулаку в порту. Размещая насадку между стабилизатором и корпусом, мы нажимаем на нижний рычаг и осторожно вытягиваем приводной конец из ступицы.
Опять же, убедитесь, что масло из коробки. Теперь мы садимся в машину и нажимаем на крепление. привод с коробки передач. Вы можете рассчитывать на металлическое покрытие на корпусе редуктора.
Теперь снимите сальник с коробки передач.
Наконец, мы добиваемся нового мягкая коробка на месте.
Мы собираем все строго в обратном порядке и добавляем масло. Все сделано!
Буду очень признателен, если вы поделитесь статьей в социальных сетях.
You may also like
Последние записи
Maserati возвращается в гонки с загадочным MC20
Если вы сейчас мрачно относитесь к автоспорту, мы вас простим. Любой другой заголовок в эти дни, кажется, является крупным брендом,
замена внутренних гранат проверенным способом
Главная / Ремонт и уход Во время движения автомобиля шум в гранате может быть признаком ее повреждения. При малейшем наличии нестандартных шумов в этом механизме необходимо провести на ВАЗ 2110 замену внутренней гранаты.
Эта деталь очень важна, так как изнашивание деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупки новой гранаты не радует автолюбителя перспективой напрасной траты денежных средств, гранату можно не заменять.
Для устранения шума иногда достаточно поменять местами левый и правый пункт. В любом случае замену внутренней гранаты на ВАЗ 2110 можно осуществить своими силами.
Причиной этого шума является появление в металлической основе небольшого углубления. Шарик, находящийся внутри гранаты, начинает свободно двигаться в этом углублении.
Из-за постоянных перемещений гранаты это углубление часто остается с другой стороны механизма, и шум перестает появляться, и машина может какое-то время радовать своего владельца. Единственным черным пятном при таком совпадении будет поездка обратно.
При таком движении автомобиля шум будет появляться снова и снова. Существует несколько стандартных способов замены автомобильной части ВАЗ 2110.
Один из вариантов ремонта — замена внутренней гранаты с полной разборкой привода автомобиля . Следующий способ удаления гранаты с автомобиля – это тот, который подразумевает наличие привода на ступице (см. ).
При этом разбирается только граната. Этот способ трудоемок, но бывают моменты, когда гайка не удаляется, а ее повреждение недопустимо.
В данном случае второй способ гораздо практичнее.
Главное отличие первого способа — удобство, отсутствующее во втором примере. Все работы при использовании второго способа проводятся под автомобилем, что крайне неудобно для человека, выполняющего ремонт в домашних условиях.
Первый способ замены Sls
Итак, при первом варианте внутренней гранаты автомобиля марки ВАЗ модель 2110 необходимо выполнить следующие действия:
- С машины снят диск с гранатой.
- Зажим разборной, находится на белке (см.).
- Снимает стопорное кольцо, удерживающее сепаратор внутренней гранаты.
Примечание. Эту работу легко выполнить с помощью плоской отвертки.
- Привод снимается с гранаты вместе с сепаратором. С помощью молотка аккуратными ударами отключается от привода.
- Проведено снятие старого пыльника. Диск чистится и звучит сухой тряпкой.
- На место старого пыльника установлен новый, рабочий механизм.
- При покупке новой гранаты в магазине также продается маленькое стопорное кольцо.
Примечание. При установке необходимо соблюдать осторожность. Один край вставляется в углубление, а второй край монтируется в паз.
Данная работа проводится таким образом, чтобы кольцо в процессе работы не определялось. В противном случае установка граната может быть затруднена.
- Триал устанавливается на половинку. Он должен быть установлен в правильном порядке, так как вы можете легко его перепутать.
Имеет специальное углубление. Эта выемка должна соприкасаться с толстым стопорным кольцом.
При неправильной установке можно получить массу неприятностей, решить которые проблематично.
- Для установки сепаратора на прежнее место необходимо произвести ряд незвеньев молотком. В этот момент нужно соблюдать правила ударов.
Их нельзя выполнять на колесах. При качественной установке нового стопорного кольца этот процесс не будет долгим и кропотливым. - Внутренняя граната полностью заполнена экраном.
- Сепаратор вмонтирован в гранату. Стопорное кольцо во внутреннюю гранату вставлено.
- Навесной башмак на гранату.
- Хомут на пыльниках приведен в прежнее положение.
Процесс замены внутренней гранаты автомобиля ВАЗ 2110 завершен. Установлен привод.
Процесс не сложный, граната легко устанавливается в прежнее положение небольшим нажатием. При замене гранат необходимо изготовить и заменить сальник.
В случае несвоевременной замены манжеты начнется течь масла.
Примечание. На рынке запчастей есть два гранатовых варианта. Первая имеет шаровую основу, вторая называется трехзвенной.
Если у вас есть выбор, вы должны выбрать последний вариант. Такая граната обязательно положительно скажется на ходе автомобиля и его динамичности.
Стоимость граната может варьироваться по различным параметрам. Следует обратить внимание на продукты, которые продаются в специализированных магазинах.
Не покупайте деталь, бывшую в употреблении ранее. Лучше переплатить и ездить без посильного, чем купить сломанную деталь и проехать сто метров до ближайшей ремонтной мастерской.
В процессе работы своими руками желательно просмотреть подробное видео и изучить фото — материалы. Инструкция должна быть тщательно проанализирована и понята.
Только после этого нужно запускать процесс самостоятельной замены, что дает возможность неплохо сэкономить в наши дни, когда цена на ремонт в автомастерской достаточно высока.
Как заменить на ВАЗ 2110 сцепление
На автомобиле ВАЗ 2110 сцепление, как и на большинстве других моделей, однодисковое, безмасляное. Несмотря на то, что срок службы этого механизма довольно большой, время от времени проблемы все же могут начаться. Коленчатый вал двигателя и первичную коробку вскрывать нельзя, так как неправильно работает или совсем вышел из строя механизм сцепления. Особенно такие неисправности неприятны, когда вы находитесь в дороге или едете по пробке в городе. Поэтому всегда нужно быть готовым попытаться восстановить работу элементов механизма сцепления. Иногда нужно провести сдвиг, а иногда просто корректировку.
Симптомы поломки сцепления
А теперь в чем признаки неисправного сцепления. Наиболее важным является наличие проскальзывания. Чтобы это определить, нужно резко нажать на педаль акселератора. Если обороты двигателя увеличиваются, а обороты при этом остаются прежними, или очень медленно набираются, то, скорее всего, неисправно сцепление ВАЗ 2110. Если вдруг педаль сцепления значительно увеличилась, и для ее выжима требуется меньше усилий, значит, имеется дефект. Часто чувствуется запах гари. Это свидетельствует о том, что фрикционные накладки на диске сильно изношены из-за чрезмерного нагрева.
В этом случае переключение скоростей будет затруднено. А во время старта с места будут заметны слабые, а затем и сильные рывки. Это признаки поломки, которые лишь предвещают, что механизм сплочения «живет» недолго. Конечно, бывают и неожиданные поломки, которые не выдают себя никакими признаками заранее. Поэтому нужно в этом случае определить, как его устранить. Однако, начиная с модели 2108, алгоритм замены сцепления одинаков. Кроме того, можно даже произвести замену всех элементов и не снимая полностью коробку передач. Правда, часть масла из него придется слить. Гораздо проще заменить трос сцепления ВАЗ 2110, не нужно снимать коробку передач.
Подготовка к ремонту
Все работы можно проводить как на потолочной или смотровой яме, так и на ровной поверхности. Стоит отметить, что во втором случае провести ремонт будет намного сложнее. Чтобы заменить сцепление ВАЗ 2110, нужно действовать по определенному алгоритму. Отсоедините всю бортовую сеть от аккумулятора, снимите воздушный фильтр, так как он будет мешать работе. После этого демонтируйте модуль зажигания, а также открутите гайки, которые есть на стартере. Затем снимаем трос спидометра, не забываем про провод массы.
Выкручивается при помощи ключа на 13. Стоит отметить, что педаль сцепления ВАЗ 2110 подключается к штекеру при помощи троса. Затем снимите держатель троса сцепления. Вверху один болт с головкой на 17, а также две гайки размером на 13. Внизу необходимо снять защиту двигателя, если она есть, затем вытащить заглушку, которая соединена с реверсом выключатель. После этого необходимо слить масло из коробки передач. На самом деле, вполне возможно, что останется около трети от общего количества. Лучше всего, конечно, сливать все масло при замене сцепления ВАЗ 2110.
Окончательная разборка узлов
Затем снимите левое переднее колесо. С помощью съемника и ключа на 19 стяните рулевой наконечник с шарнира передней стойки. Ключом на 17 откручиваем два болта крепления корпуса шаровой опоры к ступице колеса. При необходимости снимите подвеску. После отсоедините ссылку, чтобы не повредить ее при удалении. После этого необходимо установить двигатель под двигатель, аналогично закрепить коробку передач. С последней снимаются две подушки — одна находится в передней левой части, другая — в задней. Без этого на ВАЗ 2110 не получится заменить сцепление.
Три болта и одна гайка, которыми корпус коробки крепится к ДВС, откручиваются ключами на 19. Желательно, конечно, полностью снять коробку. Но можно немного схитрить, вставив вместо верхних болтов длинные шпильки. С их помощью можно отодвинуть коробку на максимальное расстояние от двигателя. При этом, конечно, желательно вытащить правый привод. После того, как вы получили доступ к элементам сцепления, необходимо их заменить.
Снятие приводов и подготовка к замене
А теперь о том, как снять сцепление ВАЗ 2110. Ключ на 8 или 13 (смотря какие болты) нужно открутить все болты крепления корзины сцепления к маховику. Выжимной подшипник расположен на первичном валу. Для нового нанесите дополнительно графитовую смазку и переустановите его. Учтите, что все элементы необходимо менять единовременно, при этом вы только увеличиваете ресурс всего механизма.
Установка нового сцепления
Если вы хотите заменить венец на маховике, вам нужно сбить старый зубилом и молотком. Легкими штрихами нужно взять круг вокруг этого элемента. Как правило, в комплекте сцепления есть пластиковая направляющая. Он установлен в ведомом диске сцепления ВАЗ 2110, который опирается на маховик.
Затем поставьте сверху корзину, совместите ее со всеми отверстиями на маховике. Вылечить все болты. Обратите внимание, повторное использование старых болтов не рекомендуется, так как они не смогут обеспечить надежное крепление. Затяжку всех этих болтов нужно делать крест-накрест. В противном случае корзина сцепления будет перекошена, что приведет к неправильной работе.
Заключение
После всего этого необходимо снять пластиковую развязку и установить редуктор на место. Соберите в обратном порядке. В конце производится регулировка троса сцепления ВАЗ 2110. Нужно добиться необходимого свободного хода педали.
Подвеска ваз 2110 перед. Инструкция по ремонту и замене передней подвески ВАЗ 2110
В статье содержится информация о том, из каких элементов состоит подвеска ВАЗ 2110. Передний, в частности, построен по типу «Макферсон». Этот тип подвески используется в большинстве переднеприводных бюджетных автомобилей. Он имеет как преимущества, так и недостатки. Обо всем этом пойдет речь в этой статье. Также вы узнаете об основных элементах, из которых состоит конструкция передней подвески «десятки» и всех других переднеприводных автомобилей ВАЗ.
Преимущества подвески «Макферсон»
Среди достоинств можно выделить простоту и достаточную надежность. Стойка выполняет функции как амортизатора, так и поворотного механизма. Обратите внимание, что к амортизатору сбоку приварен поворотный кулак. К нему производится крепление подвижного шарнира рулевого наконечника. Снизу находится нижний рычаг передней подвески, он соединен со ступицей при помощи шаровой опоры. Шток амортизатора вращается в опорном подшипнике. Из всего вышеперечисленного видно, что подвижных шарниров всего три:
- Шаровой шарнир (нижний).
- Опорный подшипник (верхний).
- Рулевой наконечник.
Если сравнивать с заднеприводными автомобилями, то надежность подвески выше, как и неприхотливость. Но стоит посмотреть и на отрицательные свойства.
Недостатки передней подвески типа «Макферсон»
Начнем с того, что этот тип подвески предназначен для нормальной спокойной езды по ровным дорогам. Другими словами, подвеска ВАЗ 2110 (передняя) идеально подходит для эксплуатации автомобиля в городе. Если много ездить по бездорожью, элементы подвески быстро выходят из строя. С этой точки зрения двуплечий тип намного эффективнее. Именно по этой причине на автомобилях повышенной проходимости (например, автомобилях «Нива») применяется двухрычажная подвеска. Несмотря на то, что он имеет более сложную конструкцию, работает он в разы эффективнее. Среди недостатков подвески «Макферсон» можно выделить и ее жесткость. Если используется такой тип подвески, то автомобиль должен иметь очень хорошую шумоизоляцию. И самое главное — все пластиковые элементы должны крепко держаться на своих местах. Желательно даже использовать смягчающие материалы, чтобы минимизировать количество скрипов и других звуков. А причиной посторонних звуков также может быть изношенная пружина передней подвески. Если он имеет недостаточную длину, то работа всей конструкции малоэффективна.
Амортизатор
Основой всей конструкции является амортизатор. На нем находится пружина передней подвески. Работа всего механизма наиболее эффективна, если эти элементы находятся в исправном состоянии. В частности, внутри стойки должно быть достаточно масла. И пружина не должна «проседать». Если автомобиль длительное время эксплуатируется в тяжелых условиях, то длина пружины уменьшается постепенно. Несмотря на кажущуюся жесткость и прочность, повороты становятся ближе друг к другу. Даже полсантиметра проседания дадут о себе знать – вся подвеска не будет эффективно работать. Это один из элементов, из которых состоит передняя подвеска ВАЗ 2110. Ремонт его можно произвести даже своими силами. Что касается самого амортизатора, старайтесь содержать его в чистоте. В частности, необходимо менять пыльник, если на нем вдруг появились надрезы или трещины. Даже небольшое количество пыли скоро появится. Сальник обязательно разрушится, и масло начнет выходить.
Сферический подшипник
К ступице крепится передняя подвеска ВАЗ 2110 с помощью шаровой опоры. Если вы обращались к справочной литературе, то могли знать, что этот сайт практически неуязвим. Его сложно сломать и привести к ненадлежащему внешнему виду. К сожалению, поддержка все еще ломается. И во многом его ресурс зависит от следующих факторов:
- Манера вождения.
- Качество дорожного покрытия.
- Исходное качество продукта.
Очень часто именно из-за выхода из строя шаровых появляется стук передней подвески ВАЗ 2110. Причем его можно наблюдать как во время движения автомобиля, так и при посадке и высадке пассажиров. И неважно, как быстро вы двигаетесь, в какую сторону поворачиваете. А вот стук в подвеске не редкость. А если она появилась из-за шаровой опоры, то ремонт будет не очень дорогим.
Рычаги подвески
В конструкции присутствует система рычагов, которая позволяет автомобилю двигаться максимально устойчиво. В частности, одним из основных элементов является нижний рычаг передней подвески, который посредством шаровой опоры крепится к ступице. Он также крепится к элементам кузова с помощью резиновых сайлентблоков. Но тут следует отметить одну особенность: левая и правая сторона автомобиля будут работать асинхронно, следовательно, весь кузов начнет «ходить». Рычаги не смогут обеспечить устойчивость автомобиля на дороге при прохождении поворотов и других маневров. Чтобы избавиться от этого неприятного эффекта, необходимо установить стабилизаторы. Обратите внимание, что такие стабилизаторы бывают как с левой, так и с правой стороны.
Опорный подшипник
Этот элемент обеспечивает подвижное соединение штока амортизатора с кузовом автомобиля. Ведь не забывайте, что амортизатор стоит как поворотный механизм. Следовательно, он должен свободно вращаться вдоль оси, имея внизу и вверху подвижные опоры. Опорный подшипник представляет собой простой шарнир. По принципу действия он аналогичен любому другому подшипнику. А вот подвеска ВАЗ 2110 (передняя) без него не сможет нормально функционировать. Обратите внимание, каково это состояние в этом состоянии. Дело в том, что при его поломке может произойти все что угодно. Например, может быть стук или скрежет. А при заклинивании подшипника руль можно вообще не крутить. Поэтому старайтесь своевременно его заменять. Да, ремонту он не подлежит, требуется только установка нового элемента.
Рулевой
Рулевой реечный, к стойкам выполнено крепление подвижного шарнира наконечника. Принцип работы очень похож на ранее упомянутый шарикоподшипник. Даже конструкция во многом схожа, за исключением того, что рулевой наконечник имеет крепление к главной тяге. Осуществляется с помощью двух гаек и длинной втулки с внутренней резьбой. Они необходимы для точной регулировки углов схождения колес. Если эту настройку не выполнить, будет наблюдаться чрезмерный износ шин. Кроме того, возможно, что машину будет уводить в сторону при движении даже прямолинейно. По этой причине крайне важно своевременно регулировать углы развала и схождения передних колес. В противном случае вам придется приобрести новые шины для автомобиля.
Заключение
Из всего вышеизложенного можно сделать определенные выводы. Во-первых, подвеска ВАЗ 2110 очень проста по конструкции. Передняя часть автомобиля имеет минимальное количество элементов. Во-вторых, его ремонт достаточно прост, никаких сложностей с ним не возникает. В-третьих, такой тип подвески можно эффективно использовать в городских условиях. К сожалению, в режиме бездорожья эта подвеска имеет низкую эффективность. Но это не умаляет достоинств подвески. Он идеально подходит для автомобилей среднего класса, так как имеет невысокую стоимость и очень прост в ремонте.
ВАЗ 2110 замена ближнего света своими руками. Замена Среднего Света Ваз 2110 своими руками. Как заменить ближний свет на ВАЗ 2110?
С необходимостью замены ламп на автомобиле ВАЗ 2110 сталкиваются многие автовладельцы. Со временем заводские комплектующие изнашиваются. Некоторые изначально не удовлетворяют потребности водителя. В частности, это касается ближнего света, который вполне может не соответствовать запросам автомобилистов по следующим причинам:
- Быстрый отказ.
- Слишком тусклое освещение дорожного полотна.
- Неподходящий оттенок света (например, для езды в сложных погодных условиях отлично подходят фары с голубовато-белым свечением).
Так как водителю приходится ездить как ночью, так и днем, лампы в системе быстро приходят в негодность. Кроме того, за езду ночью без фар законодательством нашей страны предусмотрены штрафы, поэтому при недостаточном освещении необходимо срочно заменить фонарь. Кроме того, такая езда небезопасна как для вас, так и для других участников дорожного движения. Об этом далее в статье.
Содержание
- Ближний свет 2110, устройство, принцип работы
- Причины неисправностей, возможные варианты
- Предохранители 2110, где находятся, как проверить исправность предохранителей Ближний свет
- Безопасность при работе с автомобилем Электросистема освещения
- Инструменты помощники и приспособления при работах по замене ближнего света
- Как поменять лампочку дульного света (простая лампочка) пошагово
- Реле освещения проверка контактов, исправность самого реле
- Надежность соединения: в колодках фар, крепление массы проводов фар
- Как заменить лампочку ближнего света если нужно разобрать блок фары, пошаговая инструкция
- Как заменить, кстати, лампа танцевального света и габаритов
- Регулировка фар 2110 (пошаговая инструкция)
- Советы проф.
Мидл Лайт 2110, устройство, принцип работы
Для замены ламп Ближний свет необходимо знать принцип работы электрической цепи автомобиля ВАЗ 2110.
К нему подключены компоненты:
- Выключатель внешнего освещения, расположенный на передней панели автомобиля.
- Переключатель режимов работы фар расположен на рулевой колонке.
- Реле переключения между средними лампочками.
- Сигнальная лампа, оповещающая водителя о работе дальнего света.
- Четыре предохранителя, обеспечивающие оптимальную работу электрической цепи и находящиеся в монтажном блоке.
заводом-изготовителем монтируются блок-конструкции фар, внутри которых находятся поворотники и лампы, отвечающие за ближний и дальний свет. Электропроводка, которая подходит к этим блокам, имеет две вариации вилок, отвечающих за мощность дальнобойных ламп.
Причины неисправностей, возможные варианты
Довольно часто виновниками становятся два реле, отвечающие за фары. В этом случае достаточно почистить контакты, чтобы реле снова начало работать.
Еще одна возможная поломка в сети. Необходимо проверить контакты проводов, которые идут на блок-фары, подсветку приборов и «противотуманки».
Если не поможет, снимите регулятор фар и регулятор внешнего света, затем проверьте их контакты.
Предохранители 2110, где находятся, как проверить исправность предохранителей ближнего света
Включение фар должно сопровождаться включением четырех нитей накала обогрева, расположенных в фарах, отвечающих за наружное освещение.
Если одна из ламп перестала гореть, в первую очередь проверьте состояние предохранителей, которые находятся в монтажном блоке. Данное мероприятие осуществляется из салона автомобиля.
Безопасность при работе с электрической системой освещения автомобиля
Запрещено прикасаться пальцами к колбе галогенных ламп. Следует в перчатках из чистого хлопка, не имеющих резинового напыления. Помните, жирные следы от пальцев, которые останутся на колбе лампы, способны сократить срок ее службы в несколько раз. Поэтому после случайного прикосновения к колбе колбы протрите ее чистой салфеткой, предварительно смоченной спиртом.
Инструменты помощники и приспособления при работах по замене ближних огней
- Перчатки.
- Отвертка.
- Ключ 10.
Как заменить дульную лампочку (простую лампочку) шаг за шагом
- Откройте капот автомобиля.
- Демонтируем задний кожух.
- Отсоедините колодки с проводами.
- Снимаем пружину, которая отвечает за крепление лампы.
- Поворачиваем патрон лампы и вытаскиваем.
- Затем поменяйте лампу на новую.
Проверка контактов реле освещения, исправность самого реле
Наиболее частой причиной неисправности реле является окисление контактов. Как правило, лампа при этом мигает, а горит неравномерно. Для правильной работы необходимо почистить контакты. Если причина в браке или поломке, то реле следует заменить на новое.
Надежность соединения: в колодках фар, крепление массы проводов фар
Проверяя реле, следует обратить внимание на соединения в колодках, которые входят в основной блок питания освещения. Кроме того, проверьте массу фар. Первый такой крепеж находится с левой стороны, возле аккумулятора, на одном креплении с воздухозаборником. Другой расположен справа, возле адсорбера.
Как заменить лампочку ближнего света если нужно разобрать блок фары, пошаговая инструкция
Для замены ближнего света необходимо демонтировать блок-схему фары, для чего немного ослабить крепление переднего бампера ВАЗ 2110. Далее следовать следующей инструкции:
- Снимите с аккумулятора «минусовую» клемму.
- Отсоедините электрические разъемы блока фар.
- Со стороны бампера откручиваем просадку, которая, как правило, крепится на трех шурупах.
- Далее откручиваем два болта, которые держат фару.
- Откручиваем два болта крепления декоративной решетки радиатора.
- Затем следует откинуть две защелки, расположенные возле декоративной решетки.
- Демонтируем сетку.
- Откручиваем болты крепления снизу от фары.
- Затем ослабляем два болта верхнего крепления фары.
- Затяните отверткой декоративные накладки с блока фар.
- Далее через образовавшуюся щель нужно добраться до язычка, связанного с крылом.
- Захвати его.
- Демонтируем декоративную накладку, сдвинув ее к центру.
- Откручиваем гайку, которая подползает к Кронштейну Блока Фар.
- Получите честный блок.
- Захватываем цилиндровый замок гидрокорректора, после чего демонтируем его с кузова автомобиля, забрав.
- Поверните патрон поворотной лампы против часовой стрелки и извлеките его.
- Аккуратно вдавите лампу внутрь и извлеките ее из патрона.
- Далее поверните крышку блока креплений против часовой стрелки и снимите ее.
- Отсоедините электрический провод от лампы ближнего света.
- Прокрутите вниз пружинный замок и выведите усы из пазов этого предмета.
- Отводим пружинный фиксатор движением вверх и демонтируем лампу ближнего света.
- Установите новую исправную лампу.
Как заменить, кстати, лампу танцевального света и габариты
- Откручиваем вторую крышку фары.
- Отсоединяем электрический провод от длинновоздушной лампы.
- Далее нужно вывести из пазов фиксатор пружины.
- Демонтируем давно установленный светильник.
- Отсоедините электрический провод от лампочки освещения духовки и вытащите патрон с лампочкой.
- Извлеките неисправную лампу из патрона и замените ее на новую.
- Собираем все обратно.
Регулировка фар 2110 (пошаговая инструкция)
- Находим плоскую площадку и устанавливаем экран перед машиной (в пяти метрах от машины).
- Садим на переднее сиденье помощника или кладем на него груз — примерный вес его должен быть 75 килограммов.
- Держим две линии на экране. Один из них должен быть на уровне 600 миллиметров, а другой на 75 миллиметров ниже первого.
- Далее наносим на экран еще три линии, одна из которых должна быть осевой и располагаться между фарами строго по центру. Два других должны находиться в центре фары, а расстояние до осевой линии от них должно быть 554 миллиметра.
- Ручку гидрокорректора перевести в положение минимальной нагрузки.
- Заглушка одной фары картоном.
- Включите средний свет.
- Затем регулируем световой пучок фар для открытой фары.
- То же самое проделываем для другой фары.
Наконечники проф.
Настройка направления световых лучей осуществляется винтами с пластиковыми головками, размещенными на задней стенке блока фар. Нижняя линия должна совпадать с верхней гранью светового пятна, а точка пересечения горизонтального и вертикального сечения светового пучка должна совпадать с вертикальной линией центра блока фары.
Сопутствующие материалы
- Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
- печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
- Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
- Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
- Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
- Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
- Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
- Как выбрать б/у шины, Полезные советы
- Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
- Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
- Машины экономного расхода топлива, самый экономичный расход автомобиля
- Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
- Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
- Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
- Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
- Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
- Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
- Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
- Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
- Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
- Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
- Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
- Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
- Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
- Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
- Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
- Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
- Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
- Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
- Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
- Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
- Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
- Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
- Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
- Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
- Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
- Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
- Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
- Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
- Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить
Как заменить внутреннюю гранату на ваз 2110.
Как самостоятельно заменить внутреннюю гранату на автомобилях ваз
Покажем как заменить внутреннюю гранату (ШРУС) на автомобилях ваз 2115 2114 2113 своими руками . Головкой на 30 откручиваем ступичную гайку, ключом на 17 откручиваем тормозной суппорт, отверткой открываем тормозные колодки. Привязываем тормозной суппорт, чтобы он не болтался на шланге. Откручиваем и отсоединяем рулевой наконечник ключом на 19. Откручиваем два болта шаровой опоры (ключ на 17).
Дергаем вал гранатами, если не выходит из коробки, помогаем отверткой. Если вы не сливали масло из коробки, то заткните отверстие чистой ветошью, чтобы оно не вытекало. Снимаем старый пыльник и ШРУС (гранату) с вала. Ставим новый пыльник и стопорное кольцо. Заполняем ШРУС специальной смазкой (идет в комплекте с покупкой гранаты).
Установите новые хомуты с учетом направления вращения вала, не забудьте установить новое стопорное кольцо. Убираем тряпки и вставляем вал с гранатой в ящик. Собираем в обратном порядке.
Видео замена внутренней гранаты (шруса) на ВАЗ 2115 2114 2113:
Резервное видео как заменить внутреннюю гранату (ШРУС) на ВАЗ 2115 2114 2113:
ШРУС есть один из важнейших компонентов ходовой части автомобиля. От его состояния зависит безопасность движения, поэтому своевременное выявление неисправностей и замена деталей – основная задача любого автолюбителя.Причины выхода гранаты из строя
Автомобиль представляет собой сложный технический организм, который состоит из множества важных узлов, взаимосвязанных функциональных частей и элементов. Каждый отдельный элемент имеет свое функциональное назначение и ограниченный срок эксплуатации. Задачей каждого автолюбителя является своевременная замена некоторых деталей или узлов, что дает максимальную безопасность при управлении автомобилем. Такой подход следует применять практически ко всем компонентам автомобиля, включая элементы подвески.
ШРУС или граната имеют ограниченный срок службы, поэтому его нужно время от времени менять. Конструктивные особенности каждого автомобиля отличаются лишь некоторыми моментами, поэтому, если вы свободно справились с этой операцией на одном из них, то легко справитесь и с другим.
Как определить, что ШРУС на вашей подвеске пришел в негодность? В принципе, это может определить даже самый неопытный, так как граната заявляет о своей неисправности на весь мир на всеобщее обозрение жутким треском при поворотах или хрустяще-накатывающей трелью даже при небольшом повороте руля.
Причины отказа гранаты банальны. Также это может быть обычное повреждение пыльника ШРУСа, после которого пыль и грязь, попавшие в сепаратор устройства, постепенно приводят к износу шариков и самого сепаратора. А также причиной выхода из строя может быть низкое качество устройства или окончание срока его службы. К нестандартным причинам можно отнести поломку стопорного кольца, из-за чего осевой вал частично выходит из сепаратора при резком повороте, сепаратор закусывает и со временем образуются повреждения, несовместимые с дальнейшим сроком службы гранаты и безопасностью движения.
Замена ШРУСа гранаты
Для замены неисправного ШРУСа на новый необходимы торцевые головки на 30, 17 и 13, ключ (17), монтажная лопатка, баллон и гаечный ключ с рукояткой приличной длины.
Для начала подготавливаем автомобиль, задействовав стояночный тормоз, также подкладываем хомуты под задние колеса, затем обычной отверткой снимаем колпачок, защищающий ступичную гайку, и слегка откручиваем.
Затем поднимаем интересующую нас сторону автомобиля на домкрат или приподнимаем и откручиваем колесо. Вынимаем упорную шайбу ступицы.
Следующим шагом откручиваем болты крепления нижней шаровой опоры. С помощью гаечного ключа двигаем поворотный кулак и снимаем шаровую цапфу. Стягиваем поворотный кулак вместе со стойкой и снимаем шлицевую часть наружной гранаты.
Следующим шагом является снятие хомутов с наружного стыка, для этого необходимо зажать их в стол тис. Откручиваем пыльник с неисправного диска, либо просто отрезаем. Сам ШРУС необходимо сбить с вала при помощи выколотки. Это мероприятие может потребовать приличных усилий, так как граната удерживается на валу стопорным кольцом. Но так как он неисправен, стопорное кольцо можно не жалеть, другое идет в комплекте с новой деталью.
При установке новых ШРУСов и пыльника не забывайте о смазке. Для этого обычно используется смазка на графитовой основе; он довольно часто идет в одном комплекте с деталью. Если его нет, то придется покупать отдельно.
Сначала протираем вал от старой смазки, и обильно смазываем. Перебарщивать тоже не стоит, так как его избыток вызывает потерю эластичности материала, из которого сделан пыльник. После его установки надеваем на вал новые кольца в той же последовательности, в которой их снимали.
Далее берем новую гранату, обильно набиваем ее смазкой, тут ее можно вообще не жалеть. Подставляем его к шлицевой стороне вала и надеваем деревянным молотком. Затягиваем хомуты, и устанавливаем привод на место в обратном порядке, затягиваем ступицу, вставляем на место шаровую цапфу и затягиваем все болты и гайки.
В принципе вся процедура замены гранаты занимает не более 30-45 минут, и вполне по карману каждому автолюбителю вне зависимости от опыта.
ШРУС или « Граната » ( ШРУС ) служит для передачи на колеса автомобиля. Само устройство ШРУСа достаточно простое, оно состоит из шарикоподшипника, который вращается поперек, а не вдоль своей оси. ШРУС получил свое второе название «граната» благодаря своей форме.
Замена ШРУСа или его ремонт достаточно распространенное явление, предвестниками которого являются стуки, хрусты и хрусты при повороте колес автомобиля.
Сегодня хочу рассказать о как самостоятельно заменить ШРУС ВАЗ в домашних условиях. Если вы пришли к выводу, что замена ШРУСа необходима, рекомендуем перед началом замены проверить люфт карданного вала, для этого достаточно потрясти карданным валом рукой. Также можно проверить состояние «гранаты», полностью повернув колеса влево или вправо, а затем заглянуть под машину на предмет ШРУС . Если вы видите зазоры или трещины на пыльнике, следы смазки или другие нарушения целостности, это означает, что необходимо заменить крышку ШРУСа, если вы не сделаете это вовремя, то со временем вам понадобится полная замена ШРУСа .
Прежде чем приступить к замене гранат «, необходимо зафиксировать автомобиль, включив передачу и стояночный тормоз, установить противооткатные упоры под задние колеса (подойдут и клиновидные бревна). После этого снять защитный колпачок и освобождаем ступичную гайку..Когда ступичная гайка откручена, можно приступать к откручиванию колесных болтов.
После этого сразу начинается Замена ШРУСа ВАЗ . Итак следуем инструкции:
1. Поднимите колесо, ШРУС которого необходимо заменить, с помощью домкрата.
2. Отверните болты и достаньте упорную шайбу гайки ступицы.
3. Затем открутите два нижних болта крепления от поворотного кулака.
4. Повернуть руль максимально влево (или вправо, в зависимости от того, какая сторона заменяется).
5. Слегка оттяните назад поворотный кулак с рейкой, затем снимите шлицевой конец наружного ШРУСа со ступицы.
С помощью монтировки выдавить из коробки передач внутренний ШРУС .
6. Закрепите карданный вал в тисках, затем снимите хомуты с ШРУСов (внутренний и наружный) и выверните пыльники наизнанку, если они повреждены, то с их демонтажем мучиться не стоит, просто срежьте их отрезать ножом.
7. Далее пробойником или молотком с бронзовым или медным наконечником попробуйте сбить ШРУС с вала.
ШРУС в сборе проводить в порядке, обратном разборке, не забыв заменить старую ступичную гайку и после затяжки необходимо застопорить ее край во избежание раскручивания.
1. Установив внутренний ШРУС , обратите внимание на пластиковую заглушку, которая должна быть установлена на конце вала.
2. Перед установкой «гранаты» убедитесь в наличии необходимого количества смазки в ШРУСах.
Перед установкой готовых приводов на автомобиль установите новое стопорное кольцо на внутренний ШРУС.
3. Когда привод установлен в редуктор, посадите его в полуоси до полной блокировки, слегка ударив молотком по оси вала с помощью деревянного переходника.
На этом у меня все, надеюсь руководствуясь данной инструкцией, ваша самостоятельная замена ШРУС ВАЗ пройдет «как по маслу»! Удачи, берегите себя и свой автомобиль!
Для автолюбителя замена гранаты на ВАЗ 2109 дело хлопотное, но обычное и не вызывающее особых затруднений. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее переднеприводным узлом — шарниром равных угловых скоростей (ШРУС) . Его назвали «гранатом» из-за схожей формы. Одним словом, ШРУС – обязательный узел управляемых ведущих колес. Обеспечивает их равномерное, без рывков вращение при:
- поворот автомобиля;
- работа подвески (вертикальное перемещение колеса).
ШРУС конструктивно очень прочный и может прослужить многие тысячи километров. Но его враг номер один – это песок и грязь, попавшие через порванный резиновый сапог. В этом случае срок службы ШРУСа может закончиться через пару сотен километров. Важно постоянно следить за целостностью пыльников: из-за их гармовидной формы заметить разрыв во времени сложно.
Съемку следует проводить на приподнятом автомобиле с передними колесами, повернутыми на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. Если вовремя обнаружен дефект, достаточно поменять пыльник, а гранату промыть в бензине и залить новую смазку.
Как заменить гранату
Пошаговая инструкция.
- ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы откручена, а поворотный кулак отсоединен, тянем тормозной диск вместе со рейкой. Имея свободный ход, ступица отрывается от шлицевой части ШРУСа.
- Отсоедините поворотный кулак от шаровой опоры. Для этого открутите два винта крепления опоры внизу.
- Снимите колесо и слейте масло из коробки передач.
- Ослабляем колесные гайки и поднимаем автомобиль на домкрате или подъемнике.
- Снимите защитный колпачок и ослабьте гайку ступицы. Из-за штамповки гайка не используется повторно и подлежит замене. Все усилия прикладываем к гайке на стоящей на земле машине, иначе есть риск повредить дифференциал.
- Ставим машину на стояночный тормоз, используя упоры под задние колеса.
- Поддеваем внутреннюю часть ШРУСа в месте входа в коробку передач с креплением и выдавливаем.
Совет: после снятия гранаты обратите внимание на состояние уплотнителя редуктора. Любые признаки утечки должны быть заменены.
Далее решаем вопрос как заменить гранату с помощью слесарных тисков и ручного инструмента. Последовательность работ по разборке и сборке наружных или внутренних гранат особо не отличается. Разница лишь в том, что на конце внутреннего шарнира есть пластиковый наконечник, который необходимо снять. Ослабляем хомуты на гранате и снимаем пыльник.
Выбейте ШРУС с помощью молотка и блока. Наполняем новый шарнир смазкой и аккуратно забиваем его на место молотком и деревянным наконечником. Необходимость ремонта наружного ШРУСа возникает чаще, чем внутреннего. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более тяжелых условиях.
Шарнир равных угловых скоростей изгибается на большие углы за счет вращения колеса и работы подвески, что приводит к интенсивному растяжению и сжатию пыльника. Кроме того, активному износу пыльника наружного гранатомета способствует воздействие грязи, снега и гравия, вылетающих из-под колеса.
Замена ШРУСа на ВАЗ 2114 после диагностики его неисправности. Как правило, этот агрегат уверенно служит на протяжении 100 тысяч километров. ШРУС может выйти из строя раньше, если владелец автомобиля не следит за целостностью своих пыльников и не меняет их вовремя. Затем через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаки неисправной детали – стук и треск при повороте передних колес в любую сторону.
Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения необходимо установить автомобиль на смотровую яму или эстакаду. Под заднее колесо, расположенное по диагонали от снятого, необходимо подставить колодки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который можно закрепить на голове с помощью ремешка. Это освободит обе руки для работы. Вот список других инструментов для выполнения замены:
- набор накидных ключей или головок;
- плоскогубцы;
- молоток;
- съемник для выпрессовки шарового пальца тяги;
- тиски;
- баллонный ключ и домкрат;
- отвертка;
- смазка густая «ШРУС-4»;
- тряпка.
Съемник для выпрессовки представляет собой металлическую чашку с боковым пазом и резьбовым стержнем для выдавливания. Достаточно распространенное устройство, его можно встретить у многих автомобилистов.
Инструкция по разборке узла
Перед снятием колеса со стороны неисправного узла необходимо ослабить ступичную гайку ключом на 30, предварительно сняв с гнезда металлический пыльник. Дальнейшие действия по инструкции:
- С помощью колесного ключа ослабьте колесные болты, поддомкратьте автомобиль и снимите колесо. Отверните гайку ступицы до конца, снимите шайбу отверткой. Если автомобиль оснащен защитой масляного поддона двигателя, то ее необходимо будет снять. Некоторые специалисты рекомендуют слить часть масла из коробки передач (1,5-2 литра) перед снятием привода, чтобы оно не начало течь через шлиц при снятии узла.
- Ослабьте и отверните гайку шаровой шпильки поперечной рулевой тяги, с помощью съемника выдавите шпильку из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, откручиваем 2 болта крепления шаровой опоры. Удерживая тормозной диск обеими руками, легким рывком вытяните ШРУС из ответной шлицевой части ступицы, отведите его в сторону.
- Второй конец ШРУСа ВАЗ 14 необходимо снять со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого нужно заложить установочное лезвие между корпусом коробки и гранатой, а затем резким рывком вытащить узел из гнезда, используя крепление как рычаг. Если деталь не поддается, допускается отрывать ее на месте легкими ударами молотка по монтажному лезвию. Перед вытаскиванием желательно подставить под редуктор емкость, так как оттуда может вытечь немного масла. Затем вся сборка снимается вручную. Для последующей разборки необходимы тиски.
Демонтаж ШРУСа ВАЗ 2114
Вал в сборе надежно зажимается в тисках ближе к наружной гранате, если производится замена наружного ШРУСа. Здесь следует проверить состояние пыльника. Если трещин и повреждений нет, а резина осталась эластичной, то нужно разблокировать только один хомут, удерживающий пыльник на корпусе гранаты.
Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой прорезную часть гранаты, наносят легкие удары изнутри по ее краю молотком. В случае, когда граната подлежит замене, беспокоиться не о чем, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается, второй хомут ослабляется и деталь снимается с вала. Внутренний ШРУС разбирается точно так же, как и наружный, только необходимо зажать вал в тисках возле самой гранаты.
Установка новых деталей и сборка
В первую очередь производится замена пыльника ШРУСа, если это необходимо. Это делается в обратном порядке. Последовательность такая: сначала на вал надевается хомут, натягивается новый пыльник, а затем на него надвигается хомут и затягивается. Не пытайтесь надеть пыльник на вал вместе с хомутом, это очень неудобно. Для этих целей также лучше взять новые хомуты. Следующим шагом нужно надеть на вал новую гранату, чтобы шлицы совпали.
Затем через деревянную прокладку легкими ударами молотка деталь надевается на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться, что внутри ШРУСа есть смазка, как правило, ее не хватает. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно быть не менее 80 см³ смазки, а у внешней гранаты – не менее 40 см³. В качестве смазки следует использовать специальную смазку «ШРУС-4».
После посадки гранаты на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить с другой гранатой. Теперь весь привод в сборе можно поставить на место; для этого его пропускают из смотрового отверстия одним концом в отверстие над нижним рычагом и упирают в последний. Важно не перепутать внешний и внутренний конец. Если вы делаете операцию впервые, то не лишним будет наметить наружный ШРУС при снятии узла.
Другой конец привода вставляется в шлицевую часть редуктора так, чтобы шлицы совпадали. Теперь нужно выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае сильно. При этом необходимо периодически заглядывать под машину, контролируя процесс попадания вала внутренней гранаты в коробку передач.
После того, как один конец привода установлен, можно далее собирать механизм в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец легко выкручивается в корпусе рукой или он просто болтается, то деталь необходимо заменить, воспользовавшись случаем. Если часть масла изначально была слита из коробки передач, то ее необходимо залить обратно через соответствующую горловину.
Пыльники нужно менять чаще, чем сами ШРУСы, так как узел в сборе может прослужить 100-150 тыс. км, а резина — в лучшем случае 30 тыс. Для замены пыльника наружной гранаты не обязательно снимать весь привод, достаточно вытащить вал из шлица ступицы. Но такая замена не только неудобна, но и бессмысленна. Причина в том, что в ближайшее время вам все равно придется разбирать машину и вытаскивать весь привод, чтобы заменить пыльник внутреннего ШРУСа.
Поэтому всегда рекомендуется заменять сразу все 4 пыльника, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников делать развал/схождение передних колес не нужно, если только вы не поменяли в процессе изношенную рулевую тягу.
|
