Замена щеток на генераторе ваз 2114: » Замена щеток генератора на ВАЗ-2113, 2114, 2115

Как самостоятельно поменять щетки на генераторе ВАЗ-2114

Проводниками электрического тока в автомобиле являются щетки генератора, которые как подводят, так и отводят ток ко всем электронным элементам машины. К сожалению, щеточный генератор также порой выходит из строя, поэтому рано или поздно щетки, которые чаще всего изготавливаются из графитной основы, приходится менять. Как, согласно правилам, можно поменять щетки на генераторе ВАЗ-2114, мы и проанализируем в данной статье.

Признаки неисправности

Чаще всего щетки выходят из строя из-за банального износа, а на неисправность в первую очередь укажет плохой заряд аккумуляторной батареи. Автовладельцы самостоятельно могут понять, что данная деталь вышла из строя по следующим признакам:

• в напряжении будут наблюдаться постоянные сбои;
• аккумуляторная батарея начнет очень быстро заряжаться или не будет заряжаться вообще;
• оптические приборы начнут хуже освещать дорогу;
• лампочки на приборной доске будут постоянно моргать;
• запустить в действие электронику, к примеру, автомобильную магнитолу, не получится из-за недостаточного напряжения.

Если вышеперечисленные признаки неисправности будут обнаружены, заменить щетки рекомендуется как можно быстрее, чтобы сохранить функциональность самого генератора. Ведь если этот элемент выйдет из строя, то сумма на ремонт в два, а то и в три раза увеличится.

По мнению специалистов, замену лучше всего осуществлять через 45 000 — 50 000 км пробега.

К тому же желательно иметь запасные комплектующие, чтобы при необходимости заменить вышедший из строя элемент самостоятельно, не дожидаясь эвакуатора, за услуги которого придется платить немало денежных средств.

Поэтапная замена

Заменить пришедшие в непригодность старые щетки на новые довольно просто, если следовать инструкциям и рекомендациям профессионалов. А подготовить для работы понадобится такие инструменты:

• ключ размером на 13;
• обыкновенную отвертку, лучше использовать плоскую;
• головку размером на 8, торцевую с трещоткой.

Замену можно сделать двумя способами:

• не снимая генератор;
• после его снятия.

Если автовладелец убежден, что неисправность вызвана именно износом щеток, то можно, не снимая генератор, устранить причину поломки:

1. Отсоединяется от питания «минусовая» клемма и соединительные провода.
2. Фиксирующие два болта отсоединяются от корпуса щеткодержателя.
3. Аккуратно извлекается все конструкция, проверяется ее целостность и выступающий размер щеток, который не должен превышать 5 мм.
4. Заменяются пришедшие в непригодность комплектующие.
5. Сборка осуществляется в обратном порядке.

Читайте также: Как напрямую замкнуть стартер на ВАЗ-2114

Так как недостаточная зарядка в машине может проявиться не только из-за износа щеток, но и из-за износа ремня генератора, специалисты рекомендуют при замене щеток обязательно проверить состояние и этого элемента. Для этого нужно снять генератор с его постоянного места, выполняя работу поэтапно:

1. Фиксатор для крепления ремня генератора отвинчивается.
2. Конструкция аккуратно отодвигается в сторону двигателя, чтобы можно было удобнее снять ремень.
3. Планку так называемого натяжителя освобождают от крепежей и снимают.
4. Штекер отсоединяется от клемм.
5. Деталь демонтируется.

При необходимости ремень просто меняется на новый.

Далее можно перейти к замене самих щеток:

• защитную крышку аккуратно открывают;
• соединительные провода отсоединяют от конструкции;
• два фиксирующих элемента полностью отвинчиваются;
• ключом на 13 отвинчивается гайка, которая расположена справа, при этом нужно слегка приподнять регулятор напряжения;
• проверяется состояние щеток, при обнаружении износа эти элементы обязательно меняются;
• перед установкой новых комплектующих рекомендуется очистить место их расположения от различных загрязнителей.

Новые щетки устанавливаются на место вышедших из строя, сборка осуществляется в обратном порядке.

Ознакомившись с информацией, предоставленной в этой статье, каждый сможет самостоятельно заменить пришедшие в непригодность щетки генератора и сэкономить немало денежных средств, которые не нужно будет платить работникам СТО. Но если в ходе работы все же возникнут трудности или какой-то этап окажется не полностью понятным, можно всегда просмотреть видеоинструкцию на интернет-ресурсе, которую подготовили профессионалы своего дела.





Как вам статья?

Ремонт и снятие генератора ВАЗ 2114, замена щеток, ремня и подшипника: устройство, как снять узел » Авто центр ру

Основными источниками электроэнергии на автомобиле являются АКБ и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, дается инструкция по снятию, прилагаются фото- и видеоматериалы.

[ Скрыть]

Как устроен генератор?

Генератор на ВАЗ 2114 это трехфазный аппарат. Его задачей является преобразование переменного тока в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передней и задней алюминиевой крышки, на каждой из которых крепятся подшипники. Задняя крышка оборудована клеммой для присоединения питания от аккумуляторной батареи и разъемом для подачи тока на обмотку возбуждения. Кроме этого, на задней крышке устанавливается конденсатор, предназначенный подавлять радиопомехи, а также крепится щеточный узел.
2. Статор. Его цилиндр сердечника представляет собой набор пластин, которые изготовлены из особой трансформаторной стали. В пазы статора укладываются силовые обмотки генераторной установки, имеющие выводы для подключения к диодному мосту. К статору с помощью 4-х болтов крепятся обе крышки.
3. Ротора. Выводы его обмотка возбуждения, которая находится на валу, подключены к контактным кольцам, расположенным на том же валу. Впереди у ротора есть шпоночная канавка, в которой крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехуровневый регулятор напряжения, который совмещен со щеточным узлом, представляющий собой неразборное устройство. Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
5. С внутренней стороны задней крышки прикреплен диодный блок, в котором находится девять диодов. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их разместили на алюминиевой пластине в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки осуществляется за счет того, что в статорной обмотке возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

• для обмотки возбуждения требуется регулируемое напряжение, находящееся в пределах от 13,2 до 14,7 В;
• генератор вырабатывает силу тока 80 А;
• при нагрузке в 10 кг прогиб приводного ремня не должен быть больше 8 мм.

Генераторный агрегат находится с левой стороны от двигателя. Установлен ротор с правым вращением, которое осуществляется благодаря ременной передаче от коленвала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка представляет собой электромеханическое устройство. Поэтому возможны два вида неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, раздающийся во время работы генератора. Причиной шума является разрушение подшипника, запрессованного в крышке. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Сокращает его срок эксплуатации чрезмерно натянутый приводной ремень генератора ВАЗ 2114. Поэтому необходимо следить за его натяжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками электрических неисправностей является:

• генератор не заряжает аккумулятор;
•  напряжение зарядки слишком низкое;
•  напряжение зарядки слишком высокое;
•  агрегат греется.

Определить неисправность можно с помощью мультиметра. Судить о недостаточном заряде можно по, слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампочке, которая моргает или постоянно горит. Если заряд слишком большой, то закипает электролит в аккумуляторе, а фары светят слишком ярко.

Диагностика узла

Выработка недостаточного заряда генераторной установкой приводит к тому, что поступающего напряжения не хватает для питания всего электрооборудования. В этом случае, приходит на помощь аккумулятор. В итоге, он может полностью разрядиться. Слишком высокое напряжение еще опаснее для бортовой сети, так из-за него могут перегорать предохранители, а также сгореть компоненты электросети.

Зная, какое напряжение должен вырабатывать генератор ВАЗ 2114, можно провести его диагностику для выявления неисправностей (автор видео — Ильдар Латыпов).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Сначала нужно включить зажигание и запустить мотор.
2. Если есть повреждения в цепи обмотки ротора, то на панели приборов будет постоянно гореть сигнальная лампочка.
3. Силовой агрегат следует прогреть примерно до 90 градусов. Частота вращения коленчатого вала должна составлять около 2500-3000 об/мин.
4. Затем следует включить ближний свет и магнитолу.
5. Теперь нужно замерить напряжение, которое поступает на клеммы АКБ. Оно должно быть около 13 В.
6.  Выключив магнитолу и погасив ближний свет, снова замеряем напряжение. Оно должно увеличиться до 14,7 В.

Во время диагностики следует прислушиваться к работе ротора. Если разрушится подшипник в передней крышке, будет слышен шум.

Падение напряжение возможно по следующим причинам:

• ослабление натяжение ремня генератора;
• износ щеток;
• неисправность реле-регулятора;
• износ всего генераторного агрегата.

Если генераторный узел полностью изношен, его нужно полностью менять. Перед тем как поменять генератор на ВАЗ 2114, следует выполнить его диагностику. Если не идет зарядка на аккумулятор, причина может быть в обрыве ремня.

Руководство по снятию агрегата

Если разрушен подшипник, необходима разборка генератора, а для этого придется его демонтировать. Генераторная установка крепится к блоку цилиндров двигателя на специальном кронштейне. Там же находится планка для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114, нужно запастись следующим инструментарием:

• набор гаечных ключей, желательно и накидных, и рожковых;
• торцовая головка на «15»;
• монтировка, либо отрезок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Мы рассмотрим вариант без демонтажа защиты. Перед тем, как снять генераторную установку, нужно отключить отрицательную клемму на аккумуляторе, чтобы избежать короткого замыкания.

Процедура состоит из этапов:

1. Сначала с помощью ключа на «17» нужно ослабить натяжение ремня генератора. Для этого нужно выкрутить гайку крепления сверху и передвинуть агрегат к блоку цилиндров.
2. Далее на болте вывода «31» необходимо выкрутить гайку и отсоединить питающий провод, который идет к обмотке возбуждения ротора.
3. Снизу генератор крепится с помощью гайки и длинного болта, их нужно выкрутить.
4.  Чтобы было удобнее доставать генератор, нужно открутить планку, с помощью которой узел крепится к блоку цилиндров мотора. Для этого необходимо выкрутить два болта.
5. Также следует выкрутить осторожно гайку крепления планки к стартеру. Если крепеж прикипел, можно воспользоваться проникающей смазкой, которая дает возможность удалить ржавчину и грязь.
6. Чтоб снять ось крепления генератора к кронштейну, его лучше повернуть по часовой стрелке.
7. Далее ключом на «19» нужно выкрутить гайку и снять ее и дистанционную втулку.
8. Теперь генераторный узел можно вынимать вверх.

При варианте демонтажа генератора через низ нужно снимать защиту.

Как устранить неисправности генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, которые их вызвали:

1. Если сгорел предохранитель, необходимо его заменить. Все предохранители находятся в монтажном блоке. Сгоревший предохранитель говорит о неисправности в цепи. Ее нужно проверить, найти точную причину и устранить.
2. При отсутствии питания следует проверить надежность крепления отрицательных проводов.
3. Если возникли неполадки в замке зажигания, нужно проверить контактную группу. Если восстановить работоспособность замка не удалось, его следует полностью заменить.
4. Для определения проблем, возникших в цепи питания обмотки ротора, предназначена контрольная лампочка. Если она перегорела ее нужно заменить.

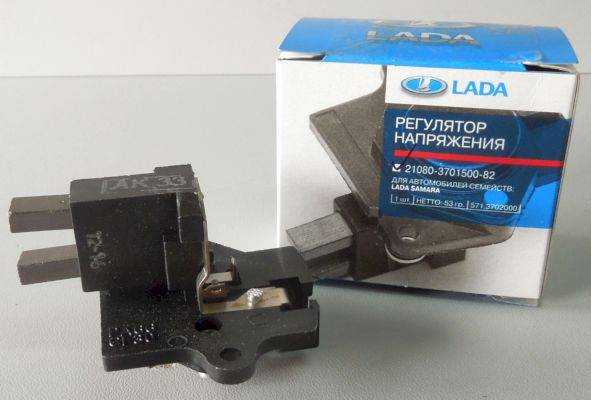

5. Замена щеток генератора выполняется вместе с реле-регулятора напряжения. Отдельно регулятор не ремонтируется.
6. Не дает зарядку генератор по причине обрыва ремня привода, устанавливается новый расходник. При этом размер ремня должен соответствовать, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 8 клапанов и 16 аналогична.
7. Если низкое напряжение бортовой сети из-за слабой натяжки ремня, натяжение нужно отрегулировать.
8.  Если слышно гул и треск в передней крышке генератора, делается замена подшипника, так как чаще всего он является причиной шума.

Фотогалерея

1. Генераторная установка в сборе

2. Разборка узла

3. Диодный мост

4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них не требуют даже снятия генератора. Например, генератор дает слабый заряд или не дает зарядку — причины в слабом натяжении или обрыве приводного ремня.

При разрушении подшипников, узел придется почти полностью разбирать. Разборка генератора потребуется при замене диодного моста.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

Видео «Демонтаж генератора ВАЗ 2114»

В этом ролике демонстрируется, как демонтировать генераторную установку ВАЗ 2114 не снимая защиты с мотора (автор видео — fedot580).

Как проверить, не изношены ли угольные щетки и не нуждаются ли они в замене?
