Замена подшипника передней ступицы на ВАЗ 2109 своими руками: как правильно снять, выбор подшипника и его размер (видео)

Содержание:

1. Причины и симптомы износа ступицы
2. Проверка подшипника на люфт
3. Выбор подшипников
4. Замена

Нарушение работоспособности передней ступицы автомобиля ВАЗ 2109, вызванное неисправностью подшипников, может привести к достаточно печальным последствиям.

Без нормально функционирующей ступицы колеса прекращают вращаться с необходимой скоростью. Это приводит к повреждению системы торможения, а затем ломается весь автомобиль.

При обнаружении неисправностей их следует незамедлительно устранить.

Причины и симптомы износа ступицы

Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.

Признак	Ваши действия
Люфт подшипников	Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника
Гудение подшипников	При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе
Быстрый нагрев подшипника	Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно

Проверка подшипника на люфт

Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.

Проверка на люфт

Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.

Действуя по инструкции, вы легко определите люфт.

1. Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
2. Если есть смотровая яма, тогда можно обойтись без домкрата.
3. Прокачайте колесо. Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
4. Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника. Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
5. Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
6. Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
7. Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
8. Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
9. Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.

При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.

Выбор подшипников

Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.

Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.

Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.

Параметр	Требуемый показатель
Внутренний диаметр	34 миллиметра
Наружный диаметр	64 миллиметра
Ширина подшипника	37 миллиметров
Масса подшипника	0,556 килограмма
Предельная частота вращения	3700 об/мин

Замена

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
8. Положите ступицу на тиски или разместите другим удобным для вас способом.
9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

12. Все, подшипник ступицы вам удалось снять.
13. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
14. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.

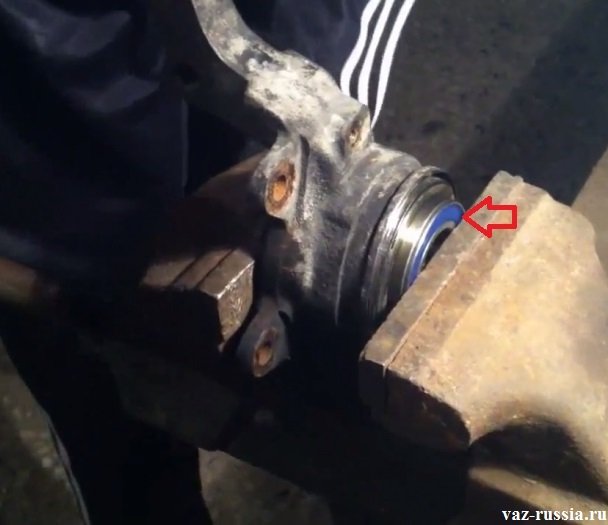

15. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
16. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
17. Установив подшипник передней ступицы, выполните процедуру обратной сборки
18. Не забудьте поменять гайку ступицы.
19. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

 Загрузка …

---

Диагностика и порядок замены ступичного подшипника на ВАЗ 2109

Главная » Запчасти и автотовары

Запчасти и автотовары

На чтение 4 мин. Просмотров 66 Опубликовано 21.09.2022

Содержание

1. Признаки поломок заднего подшипника
2. Выбор подшипника, необходимость своевременной замены
3. Инструменты для выполнения работы

Дабы понять, что требуется замена подшипника задней ступицы на ВАЗ 2109 или любом другом автомобиле нужно провести простую небольшую диагностику, поскольку симптомы вышедшего из строя подшипника передней ступицы и задней несколько отличаются. Задний ступичный подшипник не будет клинить, а лишь болтаться, появляются скрипы и удары на кочках.

Не каждый водитель обратит на это внимание, однако ездить на таком подшипнике не желательно.

Заменить такой подшипник задней ступицы ВАЗ под силу и своими руками. Как это сделать в подробностях смотрите на видео инструкции, а также читайте краткий отчет принципа процедуры смены заднего ступичного подшипника.

Снимаете колесо, снимаете тормозной барабан, откручиваете ступичную гайку и вытаскиваем саму ступицу, после чего можно приступить к замене подшипника. Как происходит замена ступицы ВАЗ 2109.

Своевременная замена подшипника задней ступицы ВАЗ 2109, являющегося слабым звеном большинства отечественных автомобилей, должна быть произведена не позднее чем спустя 100 тыс. км. Объясняется это не низким уровнем качества деталей, что немаловажно, а плохими дорожными покрытиями.

Признаки поломок заднего подшипника

Для хорошего водителя в первую очередь важно вовремя сделать замену того элемента, в котором обнаружены неисправности. Если это своевременно не осуществить, то в будущем предстоят гораздо большие расходы на серьезный ремонт. Возможны и различные ДТП.

Поэтому очень важно не пропускать сроки установки новой детали и разбираться в том, как делается замена заднего подшипника ступицы ВАЗ 2109. На практике может оказаться, что рассматриваемая деталь имеет гораздо меньший срок службы, поэтому ее придется менять спустя 50 000-60 000 км, а возможно, и раньше.

Немаловажно ориентироваться в признаках поломок.

1. Слышен стук либо сильный шум (гул) в задней части авто.
2. В детали появился люфт.

При возникновении хотя бы одного из этих признаков следует поднять по очереди каждое заднее колесо, что позволит убедиться в том, есть ли неисправность. Предварительно раскручивают каждое их колес, чтобы прослушать их на наличие посторонних шумов.

О проблемах свидетельствует явный гул, поэтому потребуется обязательная проверка подшипника на присутствие люфта в нем. Ее нужно выполнять на вывешенных колесах. С этой целью следует взяться за верх колеса, чтобы можно было подергать его взад и вперед. Если подшипник целый, колесо не будет давать люфт. Если поломка обнаружена, то должна быть проведена серьезная работа по ее устранению.

Выбор подшипника, необходимость своевременной замены

Для правильного выбора детали следует иметь представление о некоторых конструктивных особенностях заднего подшипника. Он должен обладать закрытой формой, то есть двухсторонним уплотнением. Для замены подшипника задней ступицы ВАЗ 2109 можно выбрать один из следующих видов.

Чтобы обеспечить долговечность детали, следует правильно выбрать ее. Для нее характерны следующие виды параметров, которые являются номинальными.

1. Размер внутреннего диаметра равен 30 мм, а наружного — 60 мм.
2. Ширина — 37 мм.
3. Вес — 400 г.
4. Количество шариков — 28 шт.

Если не делать замену, то можно немного поджать гайку, относящуюся к ступице. Это позволит устранить на некоторое время люфт. Вместе с тем замена должна быть произведена в любом случае.

Игнорировать поломку не следует по ряду причин.

1. Присутствие шума, производимого неисправной деталью, не является приятным.
2. Если не заменить своевременно подшипник, то придется менять всю стойку, что потребует больших расходов.
3. Поскольку ходовая система авто находится в неисправном состоянии, повышается риск ДТП.

Инструменты для выполнения работы

Какие-либо необычные инструменты для осуществления работ не потребуются.

1. Торцевой ключ.
2. Штифты, направляющие с тормозного барабана.
3. Пассатижи.
4. Накидной ключ.
5. Съемник специальный, позволяющий производить выпрессовку подшипников.
6. Молоток.
7. Зубило.
8. Монтировка.
9. Брус.

Осуществлять замену следует в соответствии со следующими рекомендациями.

1. Производят снятие колпачка и расконтривают ступицу, которая имеет отношение к заднему колесу, используя молоток с зубилом.
2. Делают замену заднего подшипника ступицы ВАЗ 2109.
3. Ослабляют протяжку болтов на ступице с колесом.
4. Автомобиль фиксируют, поставив его на первую скорость.
5. Заднее колесо снимают, когда откручены все болты.
6. Штифты отворачивают, а затем производят демонтаж и снятие тормозного барабана.
7. Гайки ступицы должны быть полностью откручены, тогда деталь снимается с цапфы.
8. Колесо прикручивают болтами к ступице, а затем оно перемещается резким рывком на себя, чтобы снять ступицу.

Возможно, на цапфе будет оставаться внутреннее кольцо, которое принадлежит подшипнику, тогда оно демонтируется монтировкой. Далее производят снятие стопорного кольца, фиксирующего подшипник в самой ступице, который затем выдавливают из нее. После того как поверхность ступицы очищена изнутри, производят запрессовку нового подшипника.

Замена подшипника передней ступицы

У многих возникает вопрос, как заменить подшипник передней ступицы ВАЗ, но так как передние подшипники ступицы одинаковы у ВАЗ 2108, 2109, 2110, 2114, 2115 и так далее, поэтому и меняются они одинаково. Кто-то меняет подшипники ступицы на техстанции.

Но так как много людей которые делают ремонт своей машины сами, подскажу способ замены переднего подшипника ступицы в домашних условиях подручным инструментом, без съемника подшипника ступицы.

Еще чем хорош этот способ замены переднего подшипника ступицы, не надо потом делать сход развал, так как он не сбивается.

Маркировка переднего подшипника ступицы 2108-3103020.

Также этим способом можно поменять подшипник ступицы в дорожных условиях имея с собой элементарный инструмент. У меня есть съемник подшипника ступицы, но специально буду менять подшипник колеса подручными средствами, приближенными к дорожным, и домашним условиям. Объясняя и показывая на фото подробности замены.

Тот кто может многое делать своими руками, всегда экономит свои деньги, не платя мастерам, плюс знает что он сделал все хорошо.

Перед тем как менять подшипник ступицы, надо подставить домкрат у переднего колеса, затем накидным ключом или головкой на 30мм сорвать гайку с гранаты и сорвать болты самого колеса.



Фото. Срывам гайку с гранаты.



Редко но бывает, что гайка на гранате очень сильно затянута и невозможно сорвать ее ключом, здесь возникает проблема, как открутить гайку. Есть один проверенный способ откручивания заклинившей гайки. Заклинившеюся гайку сверлят с боку, стараясь рассверлить край гайки до самой резьбы. Затем бородком или тупым зубилом, раскрывают ее, после чего гайка легко откручивается.



Фото. Откручивание заклинившей гайки



Гайка гранаты откручена, поднимайте машину на домкрате и снимайте переднее колесо, и на всякий случай подложите рядом с домкратом пенек, стопку кирпичей или колесо, на тот случай если вдруг машина соскочит с домкрата, то не придавит Вас.



Фото. Откручиваем шаровой от передней стойки.



Теперь откручивайте шаровой от передней стойки, два болта с головкой на семнадцать, и откручивайте тормозной суппорт также два болта на семнадцать.



Фото. Откручиваем тормозной суппорт.



Потяните переднюю стойку на себя и вытяните гранату со ступицы.



Фото. Вытягивание гранаты со ступицы.



Откручивайте направляющие с тормозного диска, и снимайте тормозной диск. Тормозной диск можно сбить молотком, ударяя по краю и проворачивая тормозной диск.



Фото. Снятие тормозного диска.



Также ударами по кругу, можно сбить саму ступицу с подшипника передней стойки.



Фото. Снятие ступицы с передней стойки.



Ступица обычно выбивается с внутренней обоймой подшипника, это нормально.

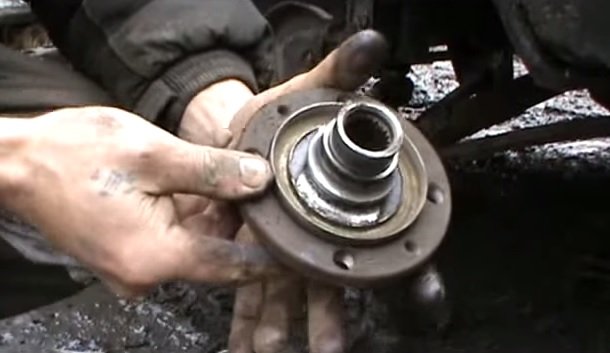

Фото. Снятая ступица с передней стойки.



Теперь надо сбить старую обойму подшипника со ступицы, ее можно сбить зубилом, сначала острое зубило вбивается между обоймой подшипника и ступицей, затем, аккуратно сбивайте полностью обойму подшипника со ступицы. Если во время выбивания обоймы подшипника со ступицы, наделали задирав на ступице, то их можно заровнять напильником, круговыми движениями, но не перестарайтесь. А если есть съемник то еще лучше.



Фото. Снятие обоймы подшипника со ступицы.



Если есть съемник, то снятие обоймы подшипника со ступицы превращается в очень простое дело.



Фото. Снятие обоймы подшипника со ступицы при помощи съемника.



После снятия подшипника со ступицы обязательно посмотрите на ступицу, если новый подшипник на нее будет одеваться очень легко такую ступицу надо заменить новой. Если оставить ступицу с большим износом то она будет болтаться в подшипнике, короче вся работа коту под хвост. Подшипник новый, но колесо будет болтаться из за износа ступицы.



Фото. Изношенная ступица, которую надо обязательно менять на новую. Стрелкой показано место износа ступицы.



Далее снимайте стопорные кольца с подшипника с двух сторон, стопорные кольца удобно снимать круглогубцами с обточенными кончиками.



Фото. Снятие стопорного кольца подшипника передней ступицы. .



Осталось выбить сам подшипник ступицы, для этого вставьте внутреннею обойму подшипника в подшипник, наставьте железяку и выбивайте сильными ударами, тяжелым молотком.



Фото. Выбивание подшипника со ступицы передней стойки.



Теперь протрите начисто седло подшипника, и вставьте стопорное кольцо.



Фото. Вставленное стопорное кольцо.



Все готово для установки нового подшипника ступицы, вставьте подшипник в седло ступицы, и легкими ударами молотка по кругу слегка вбейте, и сразу выровняйте. Подшипник слегка вбили и выровняли как показано на фото, также берите железяку потолще наставьте ее на внутреннею обойму подшипника и сильными ударами тяжелого молотка вбивайте его в ступицу, ставьте штопор на место.

Очень важно, при вбивании подшипника в ступицу, не пытайтесь его забить ударяя по кругу обоймы подшипника, он будет откалываться. Обязательно надо вбивать подшипник через толстый кругляк который упирается во внутреннею обойму подшипника. Таким способом легко забьете подшипник в ступицу, не повредив его.



Фото. Подшипник ступицы 2108-3103020



Дальше забивайте саму ступицу в подшипник, но здесь не все просто. Вбивайте ступицу также через толстый кругляк, вставленный в центр. Обязательно ступицу забейте только на половину, в первую внутреннею обойму подшипника, если будите забивать ступицу в подшипник дальше, то вторая внутренняя обойма выскочит из подшипника и повредит пыльник.



Фото. Вбитая ступица наполовину.



Осталось только вставить гранату в ступицу, без шайбы затягивайте гайку на гранате, тем самым затяните ступицу в подшипник. Затем открутите гайку подложите шайбу, и затяните гайку гранаты посильней.



Фото. Вставленная граната в ступицу, перед затягиванием ступицы в подшипник.

Все подшипник ступицы поменян, осталось все собрать в обратной последовательности, не забудьте в самом конце работы очень сильно затянуть гайку гранаты и закернить ее. Этот подшипник не регулируемый, поэтому его затягивают сильно.

Проверить подшипник передней ступицы можно так. Поднимите домкратом переднее колесо, покачайте руками, проверти осевое биение, если колесо будет качаться, значит подшипник надо менять. Если не качается, крутаните колесо, слушайте, хороший подшипник будет издавать однотонный звук, а если услышите слабые щелчки значит, подшипник надо менять. Также можно определить плохой подшипник не поднимая колеса, признаки такие, на мелких кочках есть стук в колесе, при движении если бросить газ руль начинает тянуть в сторону. Но не всегда виноват подшипник когда руль начинает уводить в сторону, может раскрутились гайки на растяжке рычага подвески, или большой износ резиновых втулок в кронштейне крепления растяжки (крабе), или в рычаге подвески, либо подпущенное колесо, либо неправильный развал колес.

Также может стучать шаровой из за износа, проще проверить подшипник колеса поняв машину на домкрате.



Фото. Передний подшипник ступицы ВАЗ 2108-2112. Маркировка подшипника КТ 100505, ВАЗ-2108 3103020.



Фото. Передняя ступица ВАЗ 2108

Горобинский С.В.

Замена подшипника ступицы переднего колеса 2108, 2109, 21099

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

В любом случае после появления характерного гула при движении автомобиля со стороны одного или обоих передних колес имеет смысл проверить состояние подшипников ступиц и в случае неисправности заменить их.

Необходимые инструменты, приспособления и детали

— Новый подшипник ступицы переднего колеса и новая гайка ступицы

Рекомендуется заменять подшипники сразу на обоих передних колесах, но исходя из практики, можно заменить всего один, тот, что загудел.

— Съемник ступичных подшипников (чашечный, либо иной конструкции)

Перед проведением работ обязательно необходимо обзавестись данным съемником, который позволит провести качественную замену подшипника.

— Съемник стопорных колец

— Ключ или головка на «17»

— Зубило и молоток

— Тиски

— Два болта 10-15 см длиной по диаметру равные болтам крепления колес

Подготовительные работы

— Ослабляем затяжку гайки ступицы

Кернером или отверткой отгибаем край гайки, замятый в проточку хвостовика наружного ШРУСа. Головкой на «30» с воротком или торцевым ключом ослабляем затяжку ступичной гайки.

Как отвернуть гайку ступицы колеса автомобиля ВАЗ 2108, 2109, 21099

— Поддомкрачиваем оба передних колеса автомобиля

При вывешенном переде автомобиля стабилизатор поперечной устойчивости не будет поджимать детали подвески, что облегчит работу по замене подшипника ступицы.

— Снимаем одно из передних колес.

— Очищаем от грязи элементы подвески

— Снимаем суппорт

— Снимаем тормозной диск

— Отсоединяем наконечник рулевой тяги

— Извлекаем хвостовик наружного шруса из поворотного кулака

Для этого отсоединяем шаровую опору (отворачиваем ключом на «17» два болта ее нижнего крепления), окончательно отворачиваем ступичную гайку (под ней шайба) и отведя стойку с поворотным кулаком в сторону выводим хвостовик ШРУСа из отверстия в подшипнике.

hr>

Порядок замены подшипника ступицы переднего колеса на автомобиле ВАЗ 2108, 2109, 21099

1. Снимаем ступицу переднего колеса.

Закрепляем обратно шаровую опору. Двумя болтами длиной 10-15 см крепим колесный диск (или тормозной диск) обратной стороной к ступице, так чтобы он имел свободный ход по болтам. Перемещаем диск резким движением на себя и извлекаем ступицу.

Снятие ступицы переднего колеса при помощи двух длинных болтов и диска

Если имеется специальный съемник, можно снять ступицу с его помощью. Снимаем грязезащитное кольцо.

2. Снимаем внутреннее кольцо подшипника со ступицы.

Зажимаем ступицу в тиски. При помощи зубила и молотка сдвигаем кольцо по ступице и снимаем. При необходимости зачищаем забоины на ступице при помощи мелкого надфиля. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

3. Снимаем стопорные кольца подшипника.

Используем съемник стопорных колец (щипцы) и снимаем переднее и заднее стопорные кольца расположенные в проточках посадочного отверстия подшипника в поворотном кулаке.

4. Выпрессовываем подшипник передней ступицы.

Применяем специальный съемник. При этом упираем съемник в наружное кольцо подшипника. После выпрессовки очищаем посадочное отверстие подшипника в поворотном кулаке. Очищаем канавки под стопорные кольца подшипника.

5. Запрессовываем новый подшипник в поворотный кулак.

Предварительно устанавливаем заднее стопорное кольцо в поворотный кулак. Съемник при запрессовке должен упираться опять же в наружное кольцо подшипника. Запрессовываем до упора в стопорное кольцо. После запрессовки устанавливаем наружное стопорное кольцо подшипника.

6. Запрессовываем ступицу в подшипник.

При запрессовке съемник должен опираться на внутреннее кольцо подшипника.

7. Устанавливаем все снятые детали обратно.

Отсоединив шаровую отводим в сторону стойку и вставляем в отверстии подшипника хвостовик ШРУСа, присоединяем шаровую, надеваем на хвостовик шайбу и новую ступичную гайку. Затягиваем гайку небольшим моментом. Присоединяем наконечник рулевой тяги. Устанавливаем тормозной диск. Устанавливаем суппорт. Устанавливаем колесо и опускаем автомобиль. Затягиваем гайку ступицы моментом 226-247 Н.м. Закерниваем ее край в проточку хвостовика ШРУСа. Затягиваем болты колеса.

При необходимости производим замену подшипника ступицы второго переднего колеса.

Примечания и дополнения

— Выше описана процедура замены подшипника передних ступиц без демонтажа поворотных кулаков с автомобиля. Так же имеет место способ замены передних подшипников со снятием поворотного кулака или передней стойки целиком. Следует учитывать, что при отделении поворотного кулака от стойки собьются углы установки передних колес. Поэтому перед отворачиванием болтов крепления поворотного кулака (они же регулировочные болты развала колес) к стойке следует пометить их положение.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

— Замена верхних опор и опорных подшипников стоек передней подвески автомобилей ВАЗ 2108, 2109, 21099

— Проверка амортизаторов на автомобилях ВАЗ 2108, 2109, 21099

— Проверка шаровой опоры на автомобилях ВАЗ 2108, 2109, 21099

— Замена передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Сборка передней стойки автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Замена подшипника передней ступицы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать на службу!

Подшипник передней ступицы — это очень важная деталь, о которой нужно постоянно заботиться, потому что если не заботиться об этой детали, то в какой-то момент из-за сильного износа подшипника, например, на правом колесе, колесо может заблокироваться во время движения, и автомобиль внезапно остановится, но поскольку заторможено только одно колесо, автомобиль потянет вбок, а не прямо вперед.

Подскажите!

Вам потребуется оборудование для замены подшипника передней ступицы: Во-первых, вам понадобятся тиски, а также специальный штифт, который нужен для того, чтобы вдавить подшипник ступицы, вам также понадобится набор гаечных ключей, две разные отвертки, маленькие плоскогубцы, вам также нужно будет запастись и пробойником по мягкому металлу, вам также понадобится проволока для подвешивания суппорта, на всякий случай, возьмите те же кирпичи и куски дерева, чтобы подложить под автомобиль, чтобы он не укатился, когда вы будете поднимать его домкратом!

И в обязательном порядке запаситесь удлинителем с насадками, монтажным шпателем или вместо него можно использовать ломик, а также маркером или черным маркером, если понадобится!

Где находится подшипник передней ступицы?

Этот подшипник будет очень трудно или невозможно увидеть, так как он находится внутри поворотного кулака, и чтобы увидеть его, вам придется полностью снять поворотный кулак с автомобиля, прежде чем вы сможете посмотреть на него, или просто залезть под днище автомобиля и открутить все болты крепления шарового шарнира, открутить поворотный кулак, включая шток, и вы получите отличный вид на подшипник ступицы, на фотографии ниже вы можете увидеть всю операцию, а сам подшипник отмечен стрелкой для наглядности.

Предупреждение.

Некоторые люди могут не понять всего вышеперечисленного, но не волнуйтесь и продолжайте читать эту статью, и после прочтения вы будете четко понимать и знать, где что находится!

Когда следует заменить подшипник передней ступицы?
Вам следует заменить подшипник, если вы слышите шум спереди, шум будет усиливаться при ускорении движения, шум будет уменьшаться при замедлении движения, он исчезнет при повороте колеса, он снова появится при выпрямлении колеса.

Внимание!

Не во всех случаях после поворота подшипник перестанет шуметь, все зависит от того, какой подшипник вышел из строя, вот, например, если вышел из строя правый подшипник, то при повороте налево у вас скорее всего пропадет шум, а при повороте направо ничего не изменится (шум останется), такая же ситуация будет и при выходе из строя левого подшипника, но здесь все будет наоборот!

Почему выходит из строя подшипник передней ступицы?

Он становится бесполезным в разных ситуациях и случаях, но обычно он становится бесполезным из-за воды и из-за воздействия на него, например, если вы долго едете по автостраде (подшипник нагревается) и сразу после этого сворачиваете и заезжаете полностью на колесо в болото и едете по нему некоторое время, то в это место, где будет находиться подшипник, попадает вода и вымывает всю смазку, Из-за этого подшипник скоро выйдет из строя, но поскольку в автомобилях семейства Samara используется двухрядный шарикоподшипник, он не нуждается в смазке, поэтому вода не очень опасна для этого подшипника, но все же вода — это плохо, и, возможно, вам нужно объехать ее (если это лужа) или проехать по ней, но осторожно и с менее охлажденными частями системы.

Другой главный враг, от которого быстро вываливается подшипник передней ступицы — это, конечно, резкие неровности, вот, например, здесь. Вы едете 60-70 км в темноте и вдруг видите яму, и практически все резко нажимают на тормоза, хотя они ничего не знают о силе инерции, поэтому вы сильно нажимаете на тормоза, и весь вес с задней части автомобиля в конечном итоге перемещается на переднюю, и происходит толчок, не во всех случаях, но все же в большинстве, потому что от удара подшипник может деформироваться, и когда вы наезжаете на кочку, у вас может быть удар спереди, что указывает на повреждение подшипника.

Осторожно.

Прежде чем приступить к замене, убедитесь, что если вы купили новый подшипник, откройте коробку с ним и посмотрите, что входит в комплект! (В комплект должны входить два стопорных кольца, которые держит человек на фотографии ниже, а также гайка ступицы, которая отмечена стрелкой, и сам подшипник, если чего-то нет, в этом случае снова идите в магазин и купите эти детали отдельно).

Удаление:

1) В самом начале работы снимите крышку ступичной гайки с нужного вам колеса, используя отвертку, или нож, или что угодно.

2) После снятия колпачка возьмите отвертку или коронку и с помощью молотка выпрямите ею смятый буртик ступичной гайки.

Внимание!

Всегда убедитесь, что у вас есть новая ступичная гайка перед выпрямлением этого фланца, потому что если ее нет, это позор, потому что старая гайка, после откручивания, не может быть использована снова!

3) Затем обойдите все места в машине и подложите кирпичи под задние колеса, чтобы машина не укатилась от вас, а после этого, на всякий случай, поставьте машину на ручной тормоз и включите передачу.

4) Далее возьмите удлинитель торцевой головки и с его помощью слегка ослабьте гайку ступицы, но пока не откручивайте ее полностью.

5) После ослабления гайки ступицы необходимо полностью снять колесо с автомобиля

Предупреждение.

После того, как автомобиль стоит на весах у вас дома и вы сняли колесо, возьмите многократно удлиненный корпус торцевой головки и на этот раз полностью открутите гайку ступицы и снимите упорную шайбу, которая все еще находится под ней!

6) Далее необходимо полностью снять суппорт тормозного диска с автомобиля

Подскажите!

Запомните раз и навсегда, полностью снимать тормозной суппорт при замене подшипника не нужно, вам нужно будет только снять его с тормозного диска, затем взять какую ни будь проволоку и подвесить тормозной суппорт с ее помощью например пружину, и да еще кой что, суппорт не нужно снимать полностью из-за него при снятии тормозной магистрали, и из-за его отсоединения, В конце концов, вам придется это сделать, потому что вам придется прокачать тормозную систему, а для прокачки вам придется пойти в гараж и купить новую тормозную жидкость, и, возможно, у вас в гараже есть немного, чтобы не отсоединять тормозную магистраль от суппорта, поэтому после того, как вы сняли суппорт с тормозного диска, возьмите проволоку и повесьте ее на пружину и ни в коем случае не оставляйте вес суппорта на тормозной магистрали!

7) Далее, используя гаечный ключ, а лучше накидной ключ, открутите две гайки, которые показаны на фото ниже. Эти гайки крепят шаровой шарнир к поворотному кулаку, поэтому их необходимо открутить, так как вы не сможете открутить поворотный кулак со стойкой без снятия этих гаек.

Теперь возьмите лом или ломик в руку и просуньте его, как показано на фото, затем нажмите на него до точки, указанной красной стрелкой, нажмите на лом и потяните за рычаг, указанный синей стрелкой.

Внимание!

Захватив одной рукой нижний рычаг с помощью монтажной лопатки, как показано на фото выше, другой рукой возьмитесь за тормозной диск и оттяните его от шарнира (это показано красной стрелкой на фото ниже), оттягивайте тормозной диск до полного разъединения шарнира, как показано на маленьком фото ниже!

9) После того, как тормозной диск снят, возьмите в руки маркер или фломастер и с их помощью отметьте эксцентриситет (эксцентриситет указан белой стрелкой и находится на части самого болта) относительно кронштейна передней балки, в общем, сделайте все, как показано на фото, а затем, когда будете устанавливать все на место, убедитесь, что все установлено точно так, как было раньше, иначе угол наклона колес может измениться.

10) Наконец, полностью ослабьте обе гайки, не позволяя болтам проворачиваться, и как только обе гайки ослаблены, ослабьте оба болта и снимите рулевой кулак в сборе с тормозным диском, как показано на маленькой фотографии ниже:

11) Теперь, когда мы сняли рулевой кулак и тормозной диск в сборе, необходимо снять сам тормозной диск, чтобы он не мешал замене

12) Далее возьмите в руки гаечный ключ и с его помощью открутите несколько болтов крепления защитного кожуха тормозного диска

13) Далее переворачиваем поворотный кулак и снимаем с него упорное кольцо, которое удерживает подшипник на месте и не дает ему открутиться.

14) Далее помещаем поворотный кулак в тиски, но не зажимаем его, а располагаем так, чтобы ножки поворотного кулака упирались в тиски, затем берем пробойник, вставляем его в отверстие  и выпрессовываем ступицу из поворотного кулака, как показано на фото.

Внимание!

Когда вы выпрессовываете ступицу, другими словами, снимаете ее, на ней будет грязевое кольцо, а также кольцо подшипника ступицы, если кольцо подшипника ступицы осталось, то его следует снять. Дело в том, что кольцо подшипника ступицы (как следует из названия) является частью подшипника ступицы, поэтому при замене подшипника ступицы вам придется снять кольцо и установить новый подшипник ступицы, и кольцо также будет входить в него, поэтому старое кольцо следует снять.

15) Теперь переверните поворотный кулак и снимите еще одно стопорное кольцо с задней части поворотного кулака, которое фиксирует сам подшипник.

16) Наконец, поместите поворотный кулак в тиски и полностью выжмите подшипник ступицы с помощью штифта.

Внимание!
Перед установкой нового подшипника всегда помните, что для запрессовки подшипника в поворотный кулак требуется приложить значительное усилие, поэтому для облегчения установки подшипника смажьте маслом всю внутреннюю зеркальную поверхность поворотного кулака

1) В начале операции переверните поворотный кулак и со стороны, показанной на фото ниже, установите наружное стопорное кольцо так, как оно было установлено ранее.

Внимание!

Рекомендуется заменить наружное стопорное кольцо новым, а не устанавливать его на место, так как в большинстве случаев оно поставляется в одной коробке с подшипником ступицы при покупке!

2) Затем мы устанавливаем новый подшипник на поворотный кулак, после чего запрессовываем его, а чтобы запрессовать подшипник, просто поместите поворотный кулак в тиски, немного вставив подшипник, как на фото ниже, а затем закройте тиски, чтобы подшипник встал на место.

Подскажите!

Ни в коем случае не пытайтесь забить подшипник в поворотный кулак, он может сломаться, и да, еще одно, после того, как подшипник зашел как можно дальше, вы должны его вдавить, поэтому здесь вы должны использовать специальную оправку и, прикладывая усилие к наружному кольцу, установить подшипник до конца!

3) Теперь, когда подшипник установлен до конца, возьмите внутреннее кольцо подшипника и установите его в порядке, обратном снятию, чтобы оно удерживало подшипник. Кстати, не устанавливайте старое кольцо, так как со временем оно теряет свою жесткость и может быстрее выйти из строя, поэтому, если вы заменяете подшипник, замените все кольцо вместе с новым.

4) Наконец, используя специальный штифт, запрессуйте ступицу (проще говоря, втулку) на место, вдавливая ее во внутреннее кольцо подшипника, как на фото ниже, чтобы ничего не испортить при установке.

Внимание!

Установив все ранее демонтированные детали на свои места, не забудьте, что ступичную гайку следует заменить на новую, а после того, как вы опустите автомобиль на землю и затянете все болты, удерживающие колесо до упора, с помощью чего-нибудь или не забудьте зафиксировать ступичную гайку в двух местах!

Проверка ступичного подшипника на работоспособность:

Проверить его можно двумя способами не разбирая автомобиль, но для этого вам понадобится домкрат, в обоих случаях он понадобится и без него проверить ступичный подшипник на работоспособность будет тяжелее, ну что ж, поехали дальше, первый способ, он с одной стороны более удачный, но с другой стороны самый опасный, так как при выравнивании колеса не нужно газовать, как это делает большинство людей, в обшем смотрите внимательно видео ролик и вам все станет понятно.

Подскажите!

Первый способ выполняется только в том случае, если у вас не приварен и не заблокирован дифференциал, иначе, если он у вас заблокирован, при включении пятой скорости машина просто поедет!

И второй способ проверки также эффективен, но только первый способ является 100% уверенным, хотя второй способ дает похожие проценты, смотрите видео ниже, в котором все подробно описано.

Если вы хотите увидеть, как заменить подшипник передней ступицы в целом, посмотрите короткое видео ниже, в котором простыми словами показано, как заменить подшипник на автомобиле!

И в этом случае, если вы хотите увидеть более подробную инструкцию по замене этого подшипника, то посмотрите второй видеоролик ниже, в котором дано подробное описание.

Предупреждение.

Кстати, в этом видео показана замена подшипника на рулевом кулаке, а статья написана с учетом снятия рулевого кулака с автомобиля, поэтому если вы не хотите снимать рулевой кулак, то подробно изучите видео, в котором показано, как заменить подшипник на установленном рулевом кулаке на автомобиле!

Замена подшипника lada 21099 (ваз 21099)

Передний ступичный подшипник на ВАЗах — слабое звено передней части авто. Как заявлено заводом-изготовителем, в среднем каждые 60-80 тыс. км требуется замена, но если дорожные условия, а так же эксплуатация автомобиля не удовлетворительны — замену переднего ступичного подшипника придется делать ещё раньше. В 2016 году уже не выпускают ВАЗ 2109, но данная статья подойдет так и владельцам новых ВАЗов (ВАЗ 2110-2115), так и владельцам Приоры и Калины. Причина этому — передняя подвеска, а конкретно ступичный узел, он не отличается у этих автомобилей, поэтому технология и сама замена переднего ступичного подшипника Ваз 2109 схожа с моделями автомобилей семейства Ваз нынешних лет. Методов замены подшипника Ваз 2109 несколько, но прежде чем ознакомиться с ними, сначала скажем пару слов, как сделать диагностику и определить неисправность узла, а так, же поговорим о причинах такой поломки.

Содержание

• 1 Диагностика ступичного подшипника, причины и признаки поломки
• 2 Три способа как заменить подшипник передней ступицы на Ваз 2109 своими руками
  • 2. 1 Подготовительные мероприятия перед заменой
• 3 Замена подшипника передней ступицы Ваз 2109 — первые шаги
• 4 Метод № 1 — замена без снятия стойки и без развала в дальнейшем
  • 4.1 Порядок выполнения:
• 5 Как снять подшипник на Ваз 2109 методом № 2 со снятием стойки, но без использования съемника
  • 5.1 Порядок выполнения:
• 6 Как поменять деталь на Ваз 2109 методом № 3 без снятия стойки и без применения съемника
  • 6.1 Порядок выполнения:
• 7 Выбор переднего ступичного подшипника для Ваз 2109
• 8 Советы по замене передних ступичных подшипников Ваз 2109
  • 8.1 Пожалуйста поставьте оценку статье
    • 8.1.1 Источники

Диагностика ступичного подшипника, причины и признаки поломки

Коротко перечислим признаки данной поломки:

• Шум во время езды спереди (справа или слева), при поворотах так же раздается шум или вой.
• Вибрация в салоне — признак того что требуется ремонт, так как возможно высохла смазка или попало много грязи.
• Скрежет или хруст — говорят о том что, ступичный подшипник уже развалился.

Прежде чем делать поспешные выводы, сделайте пошаговую диагностику:

1. Поднимите домкратом ту сторону, где есть характерные признаки, но перед этим снимите колесо.
2. Покрутите диск руками, если есть звук «перекатов» или другой шум — нужна замена. При исправном изделии вращение плавное, без заедания и шума.
3. Снимите диск тормоза, проверьте люфт ступицы, перемещая её руками в осевом направлении — если ощущаете ход без замеров, то необходима замена изделия.

Причины поломки:— Не бережливая езда, по ямам, выбоинам в асфальте.- Частый перегрев механизма.- Повреждение пыльника, загрязнение запчасти изнутри.- Износ изделия согласно гарантийному сроку службы (заявлено 60 тыс. км).- Неисправность других элементов (нарушена балансировка тормозного диска, износ поворотного механизма или дисбаланс колес и прочее).Обязательно посмотрите видео, как проверить ступичный подшипник:

Три способа как заменить подшипник передней ступицы на Ваз 2109 своими руками

Есть три популярных метода, которые различаться по скорости и качеству замены. В зависимости от вашей потребности выбирайте подходящий для вас вариант замены. Перед непосредственным выполнением операций ознакомьтесь с устройством узла.

Подготовительные мероприятия перед заменой

Не зависимо от выбранного варианта замены, понадобится минимальный набор инструментов:- Большая отвертка- Ключи: 17, 13, 10- Шестигранник на 10- Молоток и зубило- Длинный ключ на 30 или головка на 30 с воротком- Ступичный съемник для ВАЗ (фото)- Оправки (или головки) для выбивания старой детали из ступицы. — Ключ динамометричкский.

Подготавливаем автомобиль, ставим на ровную поверхность, так же понадобится яркое освещение. Вы быстрее выполните всю работу с помощником, а так же если воспользуетесь смотровой ямой (эстакадой). Поставьте первую передачу, а под задние колеса обязательно выставьте упоры.

Замена подшипника передней ступицы Ваз 2109 — первые шаги

Не зависимо от способа замены, первоначальные операции будут схожи:

1. Перед тем как поставить автомобиль на домкрат, рекомендуется ослабить переднюю ступичную гайку.
2. Затем ослабляем крепления переднего колеса.

1. После снятия колеса, разгибаем буртик контргайки.
2. Далее окручиваем болты, которые держат суппорт, сверху и снизу по одному.

1. После разгибаем отверткой колодки в суппорте.
2. Суппорт подвешиваем или убираем в сторону. Далее последуют операции, уже исходя из конкретного варианта замены.

Метод № 1 — замена без снятия стойки и без развала в дальнейшем

Снимается только колесо, диск, суппорт и ступица. Сама замена производиться непосредственно на автомобиле, без снятия стойки. Кроме перечня инструментов для замены обязательно потребуется универсальный съемник ступичных подшипников.

Порядок выполнения:

1. Сначала откручиваем болты у тормозного барабана.
2. Снимаем барабан, далее откручиваем два болта крепления шаровых опор.

1. Теперь вынимаем из передней ступицы с поворотным кулаком вал ШРУСа, тут хватит и усилия рук.
2. Для удобства выполнения операций по замене, рулевой наконечник рекомендуется отсоединить от стойки.

1. Следующий шаг — вынимаем переднюю ступицу из кулака. Используйте зубило, выбейте её как показано на фото.
2. Другой вариант демонтажа ступицы Ваз 2107 — с помощью барабана от тормозов, прикрепляем его болтами к ступице, как показано на фото, затем с некоторыми усилиями выдергиваем ступицу.

1. После демонтажа передней ступицы, убираем её в сторону.
2. Вынимаем стопорное кольцо из кулака, в котором осталась наружная часть старого ступичного подшипника.

1. Теперь понадобится вот такой универсальный съемник. Покажите в магазине фото, для приобретения.
2. Установку приспособление в кулак делаем согласно схеме.

1. Монтируем съемник на поворотный кулак следующим образом.
2. Затягиваем болт съемного приспособления, начинаем процесс выпрессовки.

1. Постепенно деталь выйдет из цапфы, теперь переходим к ступице.
2. Снимаем защитный кожух, затем стаскиваем внутреннюю обойму со ступицы.

1. Если у вас универсальное приспособление, надеваем его, как показано на фото.
2. Кольцо со ступицы спрессовывается следующим образом.

1. Переходим к установке нового изделия. Для начала отчищаем внутреннюю поверхность кулака, обязательно смазываем солидолом.
2. Устанавливаем съемник с новым передним ступичным подшипником по аналогии пунктов 9-10.

1. Деталь ставим в кулак ровно и без перекосов, и только потом затягиваем приспособление, запрессовываем.
2. Теперь надеваем ступицу, если потребуется — запрессовываем. Дальнейшая сборка делается в обратной последовательности. Начинаем со ступичной гайки, затягиваем её динамометрическим ключом с усилием 20 Н*М.

Подробнее смотрите на видео:

Как снять подшипник на Ваз 2109 методом № 2 со снятием стойки, но без использования съемника

Снимается вся конструкция, вместе с поворотным кулаком. Замена детали происходит непосредственно на стойке (можно со съемным устройством). Не потребуется делать сход-развал.

Порядок выполнения:

1. Откручиванием и снимаем так же рулевой наконечник.
2. После этого потребуется освободить стойку от верхних болтов под капотом.
3. Так же вынимаем узел стойки из ШРУСа, отсоединяем от автомобиля.
4. Теперь меняем деталь, способами, описанными выше. Либо при помощи съемника, или используем оправки для выбывания и дальнейшей запрессовки нового ступичного переднего подшипника

Подробнее операции представлены на видео:

Как поменять деталь на Ваз 2109 методом № 3 без снятия стойки и без применения съемника

Демонтируется поворотный механизм в сборе со ступицей. Потом выбивается сама ступица из цапфы (можно со съемным устройством или прессом). Потребуется делать сход-развал.

Порядок выполнения:

1. После демонтажа суппорта, откручиваем два болта крепления стойки.
2. Так же как описано выше, демонтируем поворотный механизм от шаровых опор, вынимаем ШРУС. Затем на столе откручиваем со ступицы барабан (или выполняем это заранее).
3. Снимаем защитный кожух.
4. Кулак освобождаем от лишних элементов и зажимаем в тиски.
5. Выбиваем ступицу, а далее старый ступичный подшипник, либо воспользуемся тисками, прессом или съемником.
6. Устанавливаем новое изделие, без перекосов зажимаем конструкцию в тисках, как показано на фото, запрессовываем.

Подробнее процесс представлен на видео:

Выбор переднего ступичного подшипника для Ваз 2109

Главная задача при замене — обеспечить продолжительный срок службы. Ни для кого, ни секрет, что качество запчасти играет огромную роль, и от этого зависит, сколько прослужит вам новая деталь. При выборе обязательно знайте точную маркировку (артикул или номер) переднего подшипника. На ВАЗ 2109 стоит радиально-упорный шариковый двухрядный тип с густой смазкой внутри, маркировка согласно ГОСТ — 256907С17. Зарубежный аналог — 309726DA. Подробнее о производителях, ценах читайте в статье по замене передних подшипников на Ваз 2110.Так же полезно прочитать и ознакомиться с нюансами касающихся размеров детали.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Пожалуйста поставьте оценку статье

Источники

• http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
• http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
• http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099. html

Замена подшипника передней ступицы ВАЗ-2109 своими руками

Замена подшипника передней ступицы ВАЗ-2109 осуществляется в случае его износа. Из этого материала вы узнаете, какие признаки поломки есть у ступичных подшипников, как провести ремонт самостоятельно, не обращаясь к специалистам на СТО. Конечно, упор делается на «белые» методы, и «черным» отдавать предпочтение не стоит. Уже слишком опасно — можно получить травму и сломать ступицу. Но они, конечно, будут рассмотрены попутно.

Признаки выхода из строя подшипника

Начать, конечно, надо с того, что есть внешние признаки поломки подшипника. Ведь нужно точно определить, нужна ли вам замена. Сразу нужно оговориться – перепутать признаки с поломкой какого-либо другого элемента подвески или привода не получится. Начинается с того, что появляется жуткий вой при езде. И с увеличением скорости он становится все громче и громче.

При езде на автомобиле с разбитым подшипником ступицы возникает ощущение, что вы находитесь в самолете, который набирает скорость и вот-вот взлетит. Пожалуй, это главный внешний признак поломки. Чтобы окончательно в этом убедиться, нужно вывесить руль и резко потянуть руками. Если есть люфт, ощущение, что ступица «гуляет», то имеет место разрушение подшипника. Конечно, может гайку на ступице можно открутить, тогда тоже есть люфт. Но при наличии гула все же необходимо заменить подшипник ВАЗ-2109центр .

Подготовка к ремонту

Подготовить автомобиль к ремонту. Для этого установите противоударные упоры. Также требуется хотя бы одна опора. Конечно, специальный стеллаж желателен, но поскольку его стоимость высока, не каждый сможет позволить себе такую ​​роскошь. Поэтому можно использовать более дешевый вариант – несколько деревянных брусков. Если вы заменяете подшипник задней ступицы, упоры располагаются под передними колесами, и наоборот.

Далее вам понадобится инструмент. Чтобы провести все работы максимально быстро, нужно иметь несколько навыков, как можно больше ключей и съемников. Без них здесь не обойтись. Снимите колпак с колеса, на котором будет производиться ремонт. Как правило, он смазывается, поэтому гайка относительно легко сломается. Теперь следует рассказать об инструменте, который потребуется для проведения замены.

Какой инструмент нужен?

Самое главное специальный съемник для подшипников. Также его можно сделать из болта, гайки, толстой шайбы и металлической чашки (не той, конечно, из которой пьют чай). Но проще будет купить готовый съемник, так как он стоит относительно недорого. Кроме того, его можно использовать не только для ремонта переднего подшипника. При замене заднего ступичного подшипника он тоже придет на помощь. Универсальная вещь проста, так что покупайте, не пожалеете!

Другой, не менее важный инструмент — ключ на 30. К сожалению, в магазинах они встречаются крайне редко. Придется либо искать его у знакомых, либо делать самому. Впрочем, последнее просто, нужна только головка на 30 и металлический стержень, который нужно выгнуть буквой Г, а край нужно заколоть так, чтобы он имел квадратное сечение. После этого поместите этот край в голову и хорошенько проварите. Только так можно добиться максимальной жесткости. К этому ключу желательно иметь кусок трубы, который будет выполнять роль рычага — гайки очень сложно открутить. Причиной тому отличный момент, когда он затягивается.

Выдавливание подшипника

Для снятия ступицы придется проделать несколько манипуляций. Замена подшипника передней ступицы ВАЗ-2109 происходит довольно быстро, в течение получаса можно отремонтировать одну сторону. Сначала откручиваем гайку. Для этого его нужно деактивировать с помощью прокола и молотка. Затем с помощью ключа на 30 откручиваем. Только после этих манипуляций можно поднимать машину и снимать колесо. Теперь нужно открутить гайки на болтах, которыми ступица крепится к рейке. После открутите два болта от шаровой опоры. Остается только потянуть хаб на себя, чтобы извлечь его из пазов привода.

Теперь самый ответственный момент замена переднего ступичного подшипника ВАЗ-2109. Говорили о «белых» и «черных» способах извлечения шарнира. Последний представляет собой метод, при котором ступица устанавливается на подходящую опору, после чего подшипник просто выбивается большим молотком. Урок не из легких, он занимает очень много времени. А повредить ступицу можно без проблем. Для этого лучше использовать съемник, с его помощью подшипник намного быстрее выйдет из посадочного места.

Установка нового подшипника

Установку нового подшипника можно выполнить двумя способами. Если есть в наличии съемник, то не нужно искать какие-то сложные дорожки, нажимайте с его помощью. Это лучший вариант. Но если его нет, то что делать? Сразу на ум приходит элементарная физика, а именно — расширение и сжатие металла. Замена подшипника передней ступицы ВАЗ может пройти относительно быстро, если взять на вооружение пару законов физики.

У вас в руках два элемента — подшипник и ступица. Последнюю можно расширить, а первую сузить. У вас достаточно сотых долей миллиметра для простой установки. Для этого подшипник помещают на холод. Если идет зима, в сильный мороз, то дело обстоит проще. Летом можно закинуть в морозилку. А теперь обратите внимание на то, что подшипник имеет защиту, он сделан из резины, которая может расплавиться при высокой температуре. Поэтому не нужно долго прогревать хаб. 60-70 градусов будет достаточно, чтобы подшипник легко встал на свое место.

Сборка ступицы

Все, осталось только дать ступице остыть и закрепить. Стоит отметить, что развал колес будет нарушен. Поэтому перед снятием ступицы отметьте ее положение относительно стойки. Точность, конечно, не ювелирная, но от износа шин убережет. Когда замена подшипника передней ступицы ВАЗ-2109 будет завершена, начните монтаж всех элементов в обратном порядке. Установите ступицу в стойку и зафиксируйте положение болтами.

Затем прикрепите корпус шаровой опоры к нижнему рычагу. Кстати, при ремонте ступичного подшипника шарить не надо, достаточно открутить болты крепления. Поэтому специальный съемник при проведении работ не нужен. После того, как ступица заняла свое положение, совместите ее с отметками, которые вы сделали перед разборкой. Только после этого затяните две гайки на подставке. Обратите внимание, что сверху есть эксцентриковые шайбы, с их помощью регулируется развал передних колес.

Замена заднего подшипника

На задних ступицах замена еще проще, так как не нужно снимать шаровую опору. На два болта меньше. А вот если тормозная система изменена, установлены диски, то и суппорта придется демонтировать полностью. Только после этого получится снять ступицу. В остальном замена задних подшипников аналогична описанной выше. Те же съемники, те же ключи, все сделано по аналогии.

Заключение

В заключение хотелось бы отметить, что срок службы подшипников напрямую зависит от качества изделия. Смазка в них прессуется с завода, проверить ее наличие невозможно. Конечно, как вариант, можно снять защитный сальник, но тогда будет поврежден подшипник. Но в этом случае можно залить смазку самостоятельно. Для облегчения вращения подшипников можно смазать всю полуось между ними. Но лучше при замене переднего подшипника ничего не трогать. Просто покупайте запчасть надежного производителя и надейтесь, что это не подделка (что, кстати, очень легко определить по внешним признакам).

Замена ЦВД-ВАЗ-2109. Замена наружного и внутреннего ШРУСа ВАЗ-2109

Замена ШРУСа ВАЗ-2109 производится при наличии на нем повреждений. Чрезмерный износ заметен из-за появления постороннего хруста при выполнении поворотов. При полном износе шарниров даже при прямолинейном движении звук останется. Для предотвращения повреждений необходимо следить за состоянием пыльников. Они сделаны из резины, но постоянно подвергаются воздействию грязи, воды, пыли, поэтому через пару лет могут разрушиться. На них появляются трещины, через которые на внутреннюю поверхность петель проникают частицы пыли.

Как снять привод

Привод передних колес осуществляется посредством двух полуосей, на концах которых расположены шарниры. Они обеспечивают равную угловую скорость, поэтому их сокращенно называют ШРУС (шарнир равных угловых скоростей). Различают внутренний и внешний ШРУСы. Последние установлены в ступицах передних колес. Входят в них по шлицам, снаружи фиксируются гайкой. А вот замена ШРУСов ВАЗ-2109должны быть выполнены правильно, и это должно быть обсуждено.

Проводить работы лучше всего по очереди — сначала на одну сторону, потом на вторую. Дело в том, что из коробки передач нельзя одновременно извлечь оба привода. Во-первых, ключом на 30 нужно открутить ступичную гайку, предварительно отцепив ее. Для удобства работы снимаем наконечник рулевой тяги, откручиваем шаровую опору и освобождаем тормозной шланг. Потянув ступицу на себя, снимите внешний ШРУС со шлицов. Внутренний вытащить из коробки, предварительно слив масло.

Как снять наружный шарнир

Если планируется замена внутреннего ШРУСа ВАЗ-2109, то нужно оставить только полуось. Но если нужно изменить только внешний, то достаточно удалить только его. Для этого нужно избавиться от пыльника. Так как установка нового шарнира предполагает замену пыльников и смазки, то его можно просто разрезать ножницами. Хуже он не будет, особенно если на нем есть трещины и повреждения.

Теперь, зажав полуось привода в тисках, и опустив наружный шарнир, необходимо нанести по нему удары молотком. Если планируется только чистка, а шрусы будут ставить обратно, то необходимо использовать кусок доски, чтобы не повредить поверхность шарнира. Дело в том, что полуось крепится к ШРУСу посредством кольца, которое расширяется внутрь и удерживается в таком положении. Только резкий и мощный удар способен выбить петлю.

Как снять внутренний ШРУС

По сути делаешь точно так же, как и в предыдущем случае. Нанесите несколько резких ударов молотком, только теперь по внутреннему ШРУСу. Крепление вала к шарниру точно такое же, но соблюдайте основное требование — постарайтесь не повредить его, если планируете ставить обратно. Довольно редко этот элемент выходит из строя, поэтому замена внутреннего ШРУСа ВАЗ-2109 производится нечасто. Гораздо чаще бывает установка новых пыльников, но об этом речь пойдет ниже.

Стоит отметить, что при установке нового шарнира или при промывке и чистке старого необходимо всегда ставить хороший пыльник и забивать его специальной смазкой на основе графита. Что касается промывки, то ее следует выполнять в керосине. Еще лучше будет, если дать ШРУСу полежать в нем несколько дней, после чего просушить сжатым воздухом. Это позволит избавиться от всех, даже самых мелких частичек пыли и металла, которые могли остаться внутри. Только после этой процедуры производится замена ЦВЗА ВАЗ-2109., а именно — его установка на полуоси.

Как заменить пыльники

В этом нет ничего сложного, но стоит отметить, что в том случае, если вы ездили на машине с порванным пыльником, то под него попала грязь. Он смешивается со смазкой, в результате чего получается очень сильный абразив, способный протирать металл. Результат — увеличение зазоров и появление жуткого хруста. На автомобиле ВАЗ-2109 замена пыльника ШРУСа производится гораздо чаще, чем самих шарниров. Но, ввиду специфики конструкции, необходимо полностью снять и разобрать привод.

К счастью, достаточно лишь снять наружный ШРУС, чтобы поменять оба пыльника. Вот только свежая резина очень жесткая, поставить ее на полуось будет проблематично. Перед заменой пыльников обязательно промойте шарниры и запрессуйте в них новую смазку – это увеличит срок службы. Кстати, в ремкомплект привода входит ШРУС, смазка, пыльник и хомуты. О последнем нужно сказать отдельно – не всегда можно использовать червячный, так как регулировочный болт может цепляться за редуктор или ступицу.

Проверка состояния ШРУСа

Для диагностики следует использовать несколько методов. Ведь нужно определить, нужна ли замена ШРУСа ВАЗ-2109. Самым первым является появление хруста при прохождении поворотов. Как правило, это признак того, что внешний шарнир сильно изношен, он требует замены. Кроме того, при движении задним ходом может появиться аналогичный хруст. Это не смертельно, но и не очень приятно, ведь о комфортной езде приходится забыть.

Главное при диагностике не спутать симптомы с теми, которые возникают при выходе из строя некоторых элементов подвески. Например, при прямолинейном движении будут хрустеть только сильно изношенные шарниры. Наиболее частая причина таких звуков – шаровая опора. Более подробную картину можно получить, если автомобиль установить на подъемник и вывесить всю подвеску. В этом положении можно определить, какой люфт в шарнире, есть ли стук в шаровой опоре. Кроме того, это положение наиболее удобно при замене наружного ШРУСа ВАЗ-2109..

выводы

Можно бесконечно говорить о том, как правильно менять петли, какую смазку использовать, какому производителю доверять. На самом деле наиболее подходящими узлами являются те, производители которых поставляют на завод АвтоВАЗ. При замене наружных ШРУСов ВАЗ-2109 предпочтение следует отдавать производителю, который поставляет их на завод. Как показывает практика, ресурс этих элементов выше зарубежных аналогов. Как бы ни ругался наш автопром, надежность отечественных агрегатов на порядок выше, чем у немецких или итальянских.

Какие диски можно поставить на ваз 2109. Какая резина лучше на «девятку»?

Разберемся, как правильно подобрать шины и диски на ваш ВАЗ 2109. Не будем касаться конкретных производителей, просто сделаем обзор, благодаря которому вы будете хорошо ориентироваться в шинах и дисках по их внешнему виду и маркировке .
На автомобилях ВАЗ 2109 используются 13-дюймовые диски. Поэтому, если вы увидели на своих шинах R13, то это всего лишь указание на диаметр диска.
Однако помимо диаметра диска есть и другие важные параметры:

Диаметр диска — тут все понятно, это диаметр внутри диска, на который будет устанавливаться шина.
Rim Width — ширина внутри обода, на который будет установлена ​​шина.
Выход из строя ET-диска. Параметр, показывающий, насколько глубоко диск будет утоплен в арку автомобиля.
PCD — количество отверстий крепления и расстояние между ними.
DIA — это диаметр центрального отверстия колесного диска.
Есть пять важных параметров, и о каждом из них нельзя забывать. Стандартная маркировка
ВАЗ диска следующая:
5Jx13h3
И все. В данном случае неуказанные параметры следующие:
Вылет колеса 40 мм
PCD 98/4 мм
DIA 58,5 мм
Диаметр и ширина диска важны т.к. если их не учитывать, то стандарт ВАЗ резина на этот диск не подходит. Вылет важен в том, как колесо будет смотреться на машине: Вылет 40мм будет торчать сбоку машины.
PCD очень важен, если брать диск с любым другим PCD, то его просто не прикрутишь к ступице. Либо количество отверстий будет не то, либо расстояние между этими отверстиями не точно 98 мм. Болты не попадут в отверстия на ступице, а если и попадут, то при сжатии диск перекосится. В Интернете много дискуссий по этому поводу. Например, диски от Рено Лагуна диаметром 13 дюймов имеют PCD не 98 х 4, а 100 х 4. Это означает, что расстояние между отверстиями в диске не 98 мм, а 100 мм. Предмет спора следующий: одни утверждают, что это все ерунда, аккуратно выжимайте болты при установке крест-накрест и идите на здоровье. Другие утверждают, что этого делать не стоит – диск станет неровным и машину будет трясти при езде. Мы все разные люди, и то, что хорошо для одного человека, может быть плохо для другого. На таких дисках будешь ездить с пробитой подвеской и не обращать внимания на то, что машину трясет. Другой человек заметит даже незначительные вибрации при движении автомобиля. Причина вибраций следующая: из-за неравномерной посадки (играют роль даже доли миллиметра) колесо на диске с PCD 100 на ступице с отверстиями 98 х 4 вращается не по кругу, а по эллипсу. То есть центр оси автомобиля не будет совпадать с центром диска, но тут опять возразят сторонники дисков 100 х 4 — там специальные болты
с эксцентриками:

Имеет смысл используйте эксцентриковые болты, если вы устанавливаете легкосплавные диски. Причина в следующем: штампованный б/у диск в хорошем состоянии на ВАЗ 2109 стоит около 10 долларов, а один эксцентриковый болт — около 2-3 долларов. То есть получается, что четыре эксцентриковых болта стоят столько же, сколько и сам диск.
Теперь займемся шинами. Подавляющее большинство шин, выпускаемых промышленностью сегодня
бескамерных радиальных. Расшифровка обозначений типов на шине приведена ниже.

Давайте рассмотрим несколько примеров. Пример №1:

На рисунке показана шина диаметром 14 дюймов, шириной 185 мм и высотой, равной 185 мм * 0,7 (70% ширины шины). Это зимняя резина, так как есть надпись M+S, она еще и бескамерная. Стрелка показывает направление вращения колеса. Это тоже важно, ведь если ставить не на стрелку, то резина будет больше изнашиваться. Вот еще пара типичных обозначений шин:

Используя автоматический подбор шин и дисков на автомобиль ВАЗ 2109 , можно избежать многих проблем, связанных с их совместимостью и соблюдением рекомендаций производителей автомобилей. Дело в том, что шины и диски оказывают существенное влияние на большинство основных эксплуатационных характеристик. транспортное средство . Кроме того, нельзя не отметить важность шин и дисков как элементов активной безопасности. Вот почему крайне важно очень ответственно подходить к их выбору, используя для этого достаточно специфические знания об этих продуктах.

К сожалению или, наоборот, к счастью, значительная часть автомобилистов предпочитает не изучать техническое устройство собственного автомобиля досконально. В любом случае система автоматического подбора окажется крайне полезной, так как сведет к минимуму вероятность неправильного подбора дисков или шин. А выбрать есть из чего, благодаря широчайшему ассортименту таких товаров, представленному в интернет-магазине «Мосавтошина».

Желание владельцев ВАЗ-2109 отечественного производстваавтомобиль заменить заводские диски на элементы другого диаметра очень понятно.

Современные облегченные конструкции позволяют улучшить управляемость и расход топлива автомобиля, но обычно причиной такой замены является простое желание улучшить внешний вид.

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

Выполнить такую ​​операцию несложно.

Правда, в зависимости от выбранных вариантов замены это делается либо без проблем, либо такая процедура требует вмешательства в конструкцию автомобиля.

Какие диски устанавливались на разные кузова и комплектации

Автомобиль ВАЗ-2109 представляет собой 5-дверную версию ВАЗ-2108. За весь период производства, с 1987 по 2004 год, автомобиль претерпел 7 модификаций, включая экспортные варианты. Менялись и параметры их дисков, несмотря на то, что разболтовка всегда оставалась неизменной. Эти отличия выражались в выборе ширины обода, в размере свеса и в трех вариантах диаметра окружности.

Но на заводе обычно устанавливались только диски диаметром 13 дюймов. Диски R14 и R15 были признаны пригодными только для установки. Вот две основные марки колесных дисков, которыми оснащались автомобили на заводском конвейере:

• 5Jx13 ET35;
• 5Jx13 ET40.

Первые цифры маркировки означают ширину обода, 13 – общий диаметр, ET35-40 – вылет в мм. Заводская стандартная конструкция диска представляла собой штампованное стальное изделие. Уступая своим литым легкосплавным конкурентам по ряду показателей, стальная штамповка всегда была и остается прочной, недорогой и надежной.

Стандартные размеры колес

Основные технические характеристики колесных дисков любого автомобиля, в том числе и ВАЗ-2109, выражаются следующими параметрами:

• Диаметр. Это относится к размеру обода в дюймах, за исключением шины.
• Rim Width — Размер посадочного места для шины в дюймах.
• Размер центрального отверстия под ступицу.
• Наклон — это параметр, указывающий количество отверстий и размер диаметра окружности, соединяющей их центральные точки.
• Вылет — расстояние между посадочной поверхностью ступицы и воображаемой плоскостью, проходящей вертикально через среднюю окружность диска.

В ВАЗ-2109 всегда были одинаковыми два параметра:

1. Центральное отверстие 58,5 мм.
2. Разболтовка — 4х98.

Колеса выпускаются в трех вариантах: R13, R14 и R15. Остальные заводские параметры с учетом соответствующих шин указаны в таблице.

Диаметр диска, дюймы	Ширина обода, дюймы	Вылет,	Параметры шин, мм
		в мм
13	5	35-38	165/70 155/75
	5,5	35-38	185/65 175/70
14	4	45	135/80
	5,5	35-43	175/65 165/65
	6	35-40	185/60 175/65
15	6	30	185/55
	6,5	30	195/55 195/50
	6,5	35	205/50 195/50
	7	35	205/50 195/50

Параметры стандартных гаек

Крепление литого диска к ступице предполагает использование специальных болтов или гаек. Следует отметить, что гайки от штампованных дисков здесь неприемлемы. Во-первых, потому что у литых экземпляров коническая или сферическая часть застежки выражена сильнее, чем у штампованных.

Например, коническая часть болта или гайки имеет угол 60 градусов. Это сделано для того, чтобы увеличить площадь их контакта с материалом более мягким, чем сталь. Во-вторых, плашка тоньше литья, и при замене диска длины болта просто не хватит.

Лучше сразу использовать тот крепеж, который соответствует используемому литому диску, иначе возможна деформация отверстий, выкрашивание и царапины.

Сэкономив на необходимых гайках или болтах, можно безвозвратно повредить более дорогой элемент.

Мягкость металла предполагает и регулярную проверку затяжки крепления, особенно на первых порах и с новыми дисками, когда материал еще не уплотнился от рабочих нагрузок. В противном случае гайки могут самопроизвольно ослабнуть под воздействием циклических ударов и вибрации.

Гайки должны иметь конические или сферические шайбы. Необходимо следить за тем, чтобы профиль шайб точно совпадал с соответствующим углублением в отверстии устанавливаемого диска. Некоторые модели дисков рассчитаны на использование цилиндрических опор с плоскими шайбами.

Какие диски можно установить

Планируя замену старых стальных дисков на легкосплавные, следует выбирать либо оригинальную продукцию, либо продукцию известных производителей, заботящихся о качестве и безопасности своего товара.

Литые диски

сочетают в себе следующие полезные свойства: они легкие, практичные в использовании, наделены достаточной прочностью и имеют привлекательный вид, который направлен на преображение всего внешнего вида автомобиля.

Наибольшее распространение среди легкосплавных дисков имеют алюминиевые изделия. Это связано с тем, что они устойчивы к коррозии, соответствуют требованиям прочности и, по сравнению с другими легкосплавными дисками, остаются относительно недорогими.

Титановый сплав

— самый дорогой вариант. Он также соответствует всем техническим характеристикам, но все же имеет более привлекательный внешний вид. На третьем месте вариант из магниевого сплава.

В последних моделях АвтоВАЗа используются диски с установочной схемой 4х100. При установке на втулку 4×98 используйте эксцентриковые шпильки, чтобы компенсировать разницу в 2 мм. Для установки дисков с другими схемами крепления придется использовать соответствующие переходники (спейсеры).

Необходимо понимать, что установка дисков больше 15 дюймов невозможна без вмешательства в конструкцию автомобиля.

Максимально и минимально допустимые параметры нестандартных дисков

Размер колесных арок на ВАЗ 2109 ограничивает возможность установки дисков диаметром больше R15. Получается, что любой нестандартный образец должен влезть в раму размером 13-15 дюймов. Искать что-то меньшее нецелесообразно, а для установки большего диаметра потребуется увеличить колесную арку, то есть изменить конструкцию кузова.

Ограничившись приведенными параметрами арки, нужно смотреть остальные показатели нестандартного диска. Для соединения деталей с разными схемами разболтовки можно использовать переходные проставки. В этом случае достаточно легко решается проблема несовместимости диска со ступицей по отверстиям.

Главное правильно подобрать крепления. Ширина обода, согласно ограничениям, установленным конструкторами ВАЗ, ограничивается 4-7 дюймами. Превышение этих параметров может ухудшить управляемость автомобиля и вызвать вопросы при регистрации.

Вылет диска напрямую связан с его шириной и конструкцией. В заводской сборке этот показатель колебался от 30 до 45 мм. Вы можете изменить смещение с помощью прокладок.

Но необходимо помнить, что при уменьшении величины вылета увеличивается ширина колеи, при этом широкие шины могут выходить за установленные габаритные размеры автомобиля. Центральное отверстие нестандартного диска должно быть не менее 58,5 мм.

Хотя варианты замены дисков на ВАЗ-2109 ограничены определенными параметрами, все же их довольно много. Но, в первую очередь, стоит все же обратить внимание на оригинальную, максимально адаптированную к данному автомобилю продукцию. Это проще, безопаснее и выгоднее с финансовой точки зрения.

Можно ли на ВАЗ-2109 установить диски R14 (и даже больше)? Как это повлияет на поведение автомобиля и не возникнет ли проблем с ГИБДД?

Колеса с посадочным диаметром 14″ покрышки могут устанавливаться на автомобили ВАЗ «Самара». Но при этом другие размеры диска (ширина и вылет) не должны превышать определенных значений, иначе в поворотах и ​​при максимальной нагрузке автомобиля, колеса будут задевать колесные арки и элементы подвески.«Узким местом» ВАЗ-2108, -09, -099 являются задние арки и подвеска, которые часто «конфликтуют» с колесами увеличенного размера.

Для «Самара» подходят стальные штампованные диски шириной 5 или 5,5 дюймов с вылетом (параметр ET) 38 — 40 мм. Также можно установить легкосплавные диски. При этом ширина диска должна быть 6 дюймов, а ЭТ 33 или 35 мм. При этом используется шина размерностью 175/65 R14 – например, такая, как в заводской комплектации ВАЗ-2110 или Skoda Fabia. Возможно использование шин шириной 165 и 185 мм.

Кроме того, допускается установка на «девятки» и «восьмерки» и 15-дюймовые колеса – при условии использования дисков с ЕТ, равным 30 – 35 мм, и с достаточно низкопрофильной резиной 185/55 R15. «Восьмерки» также ездят с колесами 195/50 R15. Но еще более «крутые» шины 195/55 R15 и 205/50 R15 устанавливаются только на переднюю ось или одновременно с модификацией подвески или колесных арок.

Исходя из опыта эксплуатации «ботинок» «Самар» можно сказать, что рекомендуемый размер шин для дисков R15 — 19.5/50, а для R14 — 185/60.

Также напомним, что для любых «вазовских» дисков диаметр окружности расположения четырех болтов крепления (PSD) составляет 98 мм, что в каталогах кодируется как 4х98. Диаметр центрального отверстия в дисках для тольяттинских машин должен быть не менее 58,5 мм.

Установка низкопрофильных шин улучшает управляемость автомобиля при маневрировании и ускоряет прохождение поворотов. Борта низкой покрышки меньше сминаются при боковых нагрузках на покрышку, и руль становится «острее», и машина меньше отклоняется от траектории. Зато такие колеса меньше поглощают дефекты дорожного покрытия и передают больше ударных нагрузок на кузов при проезде неровностей. Кроме того, покрышку с низким профилем даже при проезде выбоины на малой скорости легко «пробить» до диска, край которого может быть скомкан до полного выхода из строя.

Стоит отметить, что правила дорожного движения запрещают использование транспортных средств с шинами, «не соответствующими модели транспортного средства». Однако практика эксплуатации тюнингованных ВАЗов свидетельствует о том, что у сотрудников ГИБДД претензий к 14-дюймовым колесам обычно нет — очевидно, из-за того, что «14» дисками на заводе комплектуются «Жигули-2110», аналогичные по шасси «восьмерки» и «девятки». А вот с пятнадцатидюймовыми колесами вероятность «нарваться» на неприятности при техосмотре выше.

Диаметр диска Ширина диска, дюймы Вылет, мм ET Размер шин, мм/% Р13 Дж5.0 35-38 155/75, 165/70 J5.5 35-38 175/70, 185/65 Р14 Дж4.0 45 135/80 J5. 5 35 — 43 165/65, 175/65, 185/60 J6.0 35 — 40 175/65, 185/60 Р15 J6.0 30 185/55 J6.5 30 195/55, 195/50 J6.5 35 195/50, 205/50 J7.0 35 195/50, 205/50

Подготовлено Владимиром Корницким, Игорем Широкуном
Фото Сергея Кузьмича, Юрия Нестерова и Андрея Яцуляка

К проблеме выбора шин Авторевю Уже не первый раз. В начале этого года, например, эксперты Авторевю ознакомили читателей с результатами сравнительных испытаний целого ряда новых отечественных шин, предназначенных преимущественно для зимней эксплуатации на автомобилях с 14-дюймовыми колесами. На этот раз речь пойдет о автомобильных шинах ВАЗ-2109.(08), но сначала несколько слов о том, на какой именно вопрос должны были ответить наши тестировщики и почему возник этот вопрос

Естественно, рано или поздно владельцы «восьмерок» и «девяток» меняют колеса своих автомобилей. Но многие делают это «хитрым способом». Одни ставят на «родные» диски необычную резину (часто более широкую), другие наоборот; поменять стандартные стальные диски на легкосплавные, оставив ту же резину, а третьи экспериментируют и с тем, и с другим. Мы считаем, что одним из мотивов такого рода замены является желание стать узнаваемым, выделиться из толпы. К тому же, в отличие от зарубежных производителей массовых автомобилей, наш АвтоВАЗ не балует нас разнообразием версий базовой модели. Вот и украшают хозяева своих питомцев все по-своему. Есть у некоторых «нововведений» и практическое обоснование. Известно, что сохранить «родные» диски на Самаре в божеском виде можно только в том случае, если ездить по нашим дорогам со скоростью черепахи или вообще не ездить. Но машина покупалась не для того же! Легкосплавные диски за счет меньшего веса и большей прочности частично решают эту проблему. А когда появятся элегантные диски, хочу поставить такие шины, чтобы они были пошире, за обод… А недавно появилась возможность получить еще и 14-дюймовые диски. Одним словом, если есть деньги, то — выбирайте! Но мало кто из владельцев может дать вразумительный ответ на вопрос: чем «фирменная» резина, например, шириной 185 мм лучше «родной» 165-мм? Машина лучше «держит дорогу»? Бензина потребляет меньше? Разгоняется быстрее? Шины «работают» дольше? На самом деле ответы на эти и другие вопросы требуют серьезной профессиональной работы. И наши специалисты попытались начать с моделирования наиболее вероятной комбинации таких замен.

Известный производитель качественных кованых легкосплавных дисков, компания «Авиатехнологии», предоставила нам два комплекта дисков для «восьмерки» — с посадочным размером 13 дюймов (как у «родных») и с посадочным размером 14 дюймов. . А за шинами мы обратились в известную торговую компанию Ю.В. L. Плюс выбрал там относительно недорогие (восстановленные), но очень элегантные шины Monarch Mb размерностью 185/60 R13 (цена 112 860 руб за покрышку) и 185/60 R14 (122 400 руб). То есть эти шины отличаются только диаметром посадочного отверстия. (Внешне эти шины повторяют популярные шины P6 от Pirelli тех же размерностей.) Эта ссылка очень важна, поскольку восстановленные шины Monarch, хотя и обладают высокими эксплуатационными характеристиками, все же заметно тяжелее своих «прототипов». Хотя бы по этой причине результат нашего теста следует рассматривать не как сравнение 13- и 14-дюймовых шин вообще, а как тест конкретно шин Monarch Mb! Ну и за основу, в качестве «базы», мы взяли штатные Бл-85 размерности 165/70 R13Нижнекамск Шины Плантон стандартные «восьмерочные» диски.

И далее. Поскольку автомобили ВАЗ-2109, на которых проводились испытания, не проходили никакой специальной подготовки, то и результаты наших замеров (например, динамики разгона, максимальной скорости, экономичности) следует трактовать не как попытку проверки заводских данных, а как основу для выводов только в отношении шин.

Перед началом испытаний давление воздуха во всех колесах было установлено на уровне 2,0 кг/кв.см при температуре окружающего воздуха +15 градусов (в помещении).

ВНЕШНИЕ ДАННЫЕ

Без сомнения, нестандартная «туфля» явно выигрывает! ВАЗ-2109 как бы крепче, основательнее стоит на ногах. В его «наряде» сразу появляется какая-то родословная, уверенность в себе. И в этом смысле нам больше всего понравились 14-дюймовые шины. Monarch, и не малая заслуга в этом и элегантных дисков компании Aviation technology. 13-дюймовые легкосплавные диски с шинами Monarch выглядят ничуть не хуже, но этого эффекта уже нет. Хотя преимущество перед «родными» колесами и здесь очевидно.

РАЗГОН И ТОРМОЗНАЯ ДИНАМИКА

Необходимости подробно останавливаться на описании разгонной динамики и тормозных свойств ВАЗ-2109, «обутых» в разные шины, нет: приведенные в таблице численные результаты, полученные с помощью профессионального оборудования Ono Sokki, говорят сами за себя. Отметим только, что впечатления специалистов полностью совпадают с полученными цифрами, и что отечественная шина Бл-85 здесь показала себя очень достойно, причем, напомним, на обычных стальных дисках.

Поэтому остановимся подробнее на тех параметрах, которые обязательно нуждаются в комментариях.

УПРАВЛЯЕМОСТЬ

Надо ли говорить, что управляемость существенно влияет на активную безопасность автомобиля, в целом определяя характер его поведения во всех условиях и режимах движения? И шины, конечно, играют здесь важнейшую роль.

Оценивалась надежность вождения как в нормальных (обычных) режимах движения по дорогам общего пользования, так и в аварийных ситуациях (маневр «перестановка» и движение по специальной трассе «горная дорога»).

Вот что произошло. В штатных режимах 14-дюймовые шины Монарх и Бл85 обеспечивают для ВАЗ2109 примерно одинаковую чувствительность и задержки действий рулем. Автомобиль быстрый и даже «спортивный» в своих реакциях. Но есть некоторые отличия. 14-дюймовые шины Monarch при движении с малыми поворотами руля обеспечивают автомобилю явно лучший характер усиления реакции на руль, чем шины Бл-85. Это делает водителя менее уставшим, не требуя от него слишком строгого контроля траектории движения (что, увы, очень характерно для отечественных шин Бл-85 на скоростях более 100 км/ч).

Шины

Monarch с посадочным размером 13 дюймов в подобных ситуациях немного меняют характер автомобиля. Он становится более «ватным», вялым в реакциях. Задержки на действия руля заметно увеличиваются, чувствительность снижается. Но в целом за рулем «девятки» в такой комплектации, особенно при движении по прямой, гораздо спокойнее. Причем характер повышения реактивного действия почти такой же, как у 14-дюймовых шин, однако возникающая в результате медлительность автомобиля вряд ли придется по вкусу любителям резкой езды.

Многим владельцам «девяток» и «восьмерок» знакома одна особенность поведения этих автомобилей при движении на высоких скоростях.

Речь идет об интенсивном диагональном раскачивании автомобиля, возникающем на пологих волнах наших дорог. Это сильно мешает водителю, так как, раскачиваясь вместе с автомобилем, он волей-неволей отклоняет руль, что вызывает пусть небольшие, но все же изменения траектории движения. В нашем случае это явление сохранилось, но шины Monarch (обеих размерностей) заметно сгладили этот эффект.

При прохождении поворотов с повышенным поперечным ускорением использованный для испытаний ВАЗ-2109 во всех комплектациях проявлял склонность к проскальзыванию передней оси из виража, демонстрируя тем самым комфортную недостаточную поворачиваемость. Реакция на уменьшение подачи топлива и увеличение угла поворота рулей тоже вполне приемлема. И здесь основные зависимости, установленные в штатных режимах движения, сохранились.

Но появились и специфические отличия.

При входе в «предельный» поворот ВАЗ-2109, обутая в 13-дюймовые шины Monarch, гораздо дольше сопротивляется вашему рулению, требуя большего, чем нужно, угла поворота руля. Зато потом весь криволинейный участок проходит очень стабильно. Автомобиль с 14-дюймовыми шинами Monarch позволяет намного легче входить в поворот, с меньшими углами поворота руля, но потом, когда вы уже движетесь по нужной траектории, вам нужно будет чуть больше крутить руль. Поведение ВАЗ-2109 на шинах Бл-85 оказалось очень близким к таковому на 14-дюймовых шинах Монарх, однако отклик на руль здесь заметно быстрее и острее.

Шины пошире, да еще и на штампованных литых дисках от компании Авиатехника, смотрятся, согласитесь, привлекательнее, чем стандартный (левый) комплект

Оптический прибор измеряет максимальную скорость, при которой испытатели смогут не сбить ни одного столба.

Маневр «своп» имитирует внезапный объезд препятствия и позволяет численно оценить способность машины совершать резкие маневры:

При движении по специальной горной дороге в экстремальных режимах шины Monarch показали себя с лучшей стороны. И 13-, и 14-дюймовые шины Monarch обеспечивают гораздо более уверенное управление. Особенно это касается шин Monarch 185/60 R14. При запасе хода 1300-кубовой «девятки» они позволяли двигаться

на спецтреке практически не скользит вбок, а лишь слегка «скрипит» в поворотах. Тут, конечно, сказалась нехватка мощности, особенно на переходных режимах. (Ведь трансмиссия не была рассчитана на такие колеса, но в итоге она оказалась надежнее, а значит и безопаснее).

На этом фоне ВАЗ-2109 на

БЛ-85 тоже очень хорош, но скольжение явно сильнее, а при наличии пологих волн часто возникает неприятная боковая раскачка кузова.

При выполнении маневра «перестановка» — имитации объезда внезапного препятствия — снова лучшими оказались шины Monarch 185/60 R14. Они позволили добиться наибольшей скорости выполнения маневра, а также обеспечили наилучшую стабильность результатов. На второй позиции — резина Monarch 185/60 R13, но ее преимущества перед отечественными Бл-85 едва различимы.

ПЛАВНОСТЬ ХОДА, ВИБРАЦИЯ И ШУМ

Для начала отметим, что по этим параметрам сам по себе ВАЗ-2109вряд ли можно считать достаточно комфортным для российских дорог. Шины, естественно, не смогли полностью исправить эту ситуацию, но их влияние очевидно.

Шины

признаны лучшими по вертикальному ускорению Monarch 185/60 R13. Комфортнее всего машине было на пологих волнах, при прохождении швов, стыков и более жестких препятствий. 14-дюймовая резина Monarch заметно похудела. В этой комплектации ВАЗ-2109 начинает более детально повторять профиль дороги, повышается уровень вертикальных ускорений и общая вибрационная нагрузка. Внутренние панели начинают активную «самостоятельную» жизнь, гремя на каждой ухабе. Но, пожалуй, для нас важнее другое: при въезде в глубокие выбоины, прохождение которых вызывает «срыв» подвески, 14-дюймовое колесо чувствует себя гораздо увереннее, резко снижая вероятность повреждения покрышки.

Шины

Бл-85 оставили двойственное впечатление. Дело в том, что по передаче вертикальных ускорений они близки к шинам Monarch 185/60 R14, то есть плохо работают. Но при езде по швам и стыкам Бл-85 не только не уступает обоим английским конкурентам, но и резко снижает общий уровень вибрации. В итоге оказалось, что раскачивание кузова стало более интенсивным, а все неровности от дороги лучше сглаживаются.

Разгонная и тормозная динамика, максимальная скорость и экономичность измерялись на профессиональном приборе Ono Sokki (Япония)

Тот же результат для внутреннего шума. Здесь Бл-85 легко обходит своих конкурентов, меньше давит на уши. Шины Monarch 165/60 R13 с худшими характеристиками. Эти «поднимают» очень неприятный низкочастотный гул от дороги, который перекрывает все остальные звуки в салоне.

ЧТО В ИТОГО?

Итак, что выбрать? ..

Как мы и думали, однозначного ответа нет. И это понятно. Ведь выбор шины — это всегда компромисс, тут кто важнее. По совокупности впечатлений, на наш взгляд, наибольший интерес представляют шины. Монарх 185/60 R14 и… «родственники» Бл-85. Шины Monarch 185/60 R13 привлекут, пожалуй, своим внешним видом или ценой. Но главное то, что ни один из протестированных типов шин, порой оставляющих весьма заметный отпечаток на потребительских свойствах автомобиля, не выявил никакого «криминала», не снизил уровень активной безопасности (или ее отдельных составляющих) до уровня, когда такие замены могут стать опасными. Так что выбирайте смело.

После теста решили оставить 14-дюймовые шины на одном из редакционных автомобилей. Монарх. Они показались нам и самыми безопасными, и лучше других соответствующими размерами и пропорциями. ВАЗ-2109.

И далее. Хотя, как мы уже упоминали, штатная трансмиссия ВАЗ-2109 и не рассчитана на 14-дюймовые покрышки, именно с такими колесами показания спидометра «девятки» были ближе всего к истинной скорости автомобиля. (Кстати, когда один из владельцев «девятки» с пеной у рта рассказывает, как он «легко» разгоняется до 160 и более, то его можно смело осаждать — это спидометр врет, а машина, в лучшем случае , достиг максимальной «паспортной» скорости. )

По сравнению со «стандартом» у этих шин есть только один серьезный недостаток – ощутимая потеря динамики автомобиля. Но у каждого облака есть серебряная подкладка. На 14-дюймовых шинах Monarch явно безопаснее проезжать глубокие выбоины и колдобины. Максимальная скорость также была выше, а расход топлива в установившихся режимах (при постоянных скоростях) ниже. (Хотя в «рваном» режиме езды затраты явно выше, чем у конкурентов — руль тяжелее.)

Подчеркнем, что отечественные шины Бл-85 порадовали балансом характеристик, соответствующим возможностям

Автомобиль

, его характер. Это и неудивительно, ведь еще несколько лет назад вопросу выбора шин для тогдашних переднеприводных моделей ВАЗ уделялось много усилий, и, надо сказать, не напрасно.

Но времена меняются. А на сегодняшнюю комплектацию автомобиля ВАЗ-2109 шины Бл-85 размерности 165/70 R13 подходят, пожалуй, только для самых дешевых, базовых комплектаций…

Внешне шины Monarch MB отличаются от всем известных Pirelli P6 разве что «фирменными» надписями на боковинах

Некоторые результаты дорожных испытаний шин

Параметр	Модель шины, размер
	Монарх 185/60 R14	Монарх 185/60 R13	Бл-85165/70 Р13
Цена одной шины, руб. Статический радиус, мм Максимальная скорость, км/ч	122400 270 141,1	112860 260 138,8	30000-45000 259 141,9
Разгон с места до скорости, с 60 км/ч 100 км/ч 120 км/ч	7,02 18,33 29,75	6,59 17,47 30,59	6,49 17,33 28,78
Расход топлива, л/100 км 60 км/ч 90 км/ч 120 км/ч
Выбег автомобиля на скорости 50 км/ч, м
Тормозной путь со скорости 80 км/ч. м Усилие на педали тормоза, кг
Истинная скорость на Показания спидометра, км/ч	36,3 57,5 ​​77,5 97,0 117,5	33,3 53,0 73,5 91,5 110,3	34,7 54,5 74,3 93,5 113,9
Скорость маневра «перестановка», км/ч
Некоторые результаты экспертных оценок (по пятибалльной системе)
Разгонный динамик
Управляемость
Плавный ход
Вибрационная нагрузка
Шумность

Как заменить узел ступицы колеса

Как заменить узел ступицы колеса | Ваш механик Совет

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены узла ступицы колеса

Место обслуживания

158,47–673,18 долларов США

Диапазон цен для всех транспортных средств

Ступица колеса в сборе является жизненно важной частью автомобиля, особенно в отношении того, как автомобиль ведет себя во время вождения и как он управляется. . Эти узлы точно такие же, как обычный ступичный подшипник и ступица, за исключением того, что их можно заменить, просто отвернув несколько болтов. Это делает его предметом технического обслуживания, а это означает, что его намного проще заменить, когда придет время. Когда узел ступицы колеса выходит из строя, вы заметите визг, исходящий от колеса, и ослабление рулевого управления.

Часть 1 из 1: Замена узла ступицы колеса

Необходимые материалы

• Храповой механизм ⅜
• Набор приводных головок ⅜ — метрическая и стандартная
• Динамометрический ключ на ⅜ или ½ привода
• 1/2-дюймовый приводной прерыватель
• Набор головок для ведущего колеса ½ дюйма
• Набор головок для метрических и стандартных головок ½ дюйма
• Набор шестигранных головок с метрическими и стандартными головками
• Набор головок для осевых гаек
• Медный молоток
• Набор комбинированных ключей, метрических и стандартных
• Одноразовые перчатки
• Фонарик
• Домкрат напольный и подставки
• Монтировка

Шаг 1: Подготовьте рабочее место . Убедитесь, что автомобиль стоит на ровной, безопасной поверхности, и вы включили стояночный тормоз.

Шаг 2: Ослабьте зажимные гайки . Используйте 1/2-дюймовый ломающий стержень и набор торцевых головок для гаек, чтобы ослабить все гайки и гайки осей (если применимо), прежде чем поднимать автомобиль в воздух.

Шаг 3: Поддомкратьте автомобиль и используйте домкраты . Поднимите автомобиль домкратом и установите его на подставки. Отложите колеса в сторону, подальше от рабочей зоны.

Обязательно поддомкратьте автомобиль в правильном месте; обычно по бокам внизу есть защемляющие сварные швы, которые можно использовать для домкрата. Затем убедитесь, что вы установили подставки на корпус или раму и опустили ее на подставки.

Шаг 4. Снимите старую ступицу в сборе . Снимите гайку оси, если она имеется на автомобиле. Затем начните разборку тормозов, сняв болты суппорта и болты кронштейна.

Далее снимите ротор. Если автомобиль оснащен антиблокировочной системой тормозов, отсоедините все разъемы жгута проводов. Ослабьте все болты, которыми узел ступицы колеса крепится к поворотному кулаку. Как только это будет сделано, вы сможете снять узел ступицы колеса как единое целое.

Шаг 5: Установите новую ступицу в сборе и тормозные детали . Работайте в порядке, обратном тому, как вы все удалили. Начните с прикручивания новой ступицы к поворотному кулаку и подключения разъема датчика ABS, если он есть.

Затем затяните болты в соответствии со спецификациями, которые можно найти в Интернете или в руководстве по обслуживанию автомобиля. Установите ротор обратно на ступицу и начните сборку тормозов. Установите тормозной кронштейн обратно на поворотный кулак, затяните его, затем установите колодки и суппорт обратно на кронштейн и переустановите гайку оси (если применимо).

Шаг 6: Установите на место колеса . Установите колеса обратно на ступицы, используя зажимные гайки. Закрепите их все трещоткой и гнездом.

Шаг 7: Поднимите автомобиль с домкрата . Возьмите домкрат, поместите его в нужное место под автомобилем и поднимите автомобиль, пока вы не сможете снять стойки домкрата. Затем вы можете опустить автомобиль обратно на землю.

Шаг 8: Затяните колеса . Большинство автомобилей используют крутящий момент от 80 фут-фунтов до 100 фут-фунтов. Внедорожники и грузовики обычно используют от 90 ft lbs до 120 ft lbs. Используйте динамометрический ключ на ½ дюйма и затяните зажимные гайки в соответствии со спецификацией.

Шаг 9: Пробная поездка автомобиля . Поскольку у вас были разобраны тормоза, убедитесь, что вы несколько раз нажали на педаль тормоза, чтобы колодки снова встали на ротор. При пробном вождении убедитесь, что у вас больше нет шума, исходящего от подшипника ступицы. Если вы ничего не слышите, то можете считать эту работу выполненной.

Эта работа может быть выполнена с помощью соответствующих инструментов и знаний, но есть довольно много деталей и болтов, которые нужно снять и собрать обратно. Если вы предпочитаете доверить это профессионалу, YourMechanic может выполнить замену ступицы в сборе в любое время и в любом месте по вашему выбору.

---

Следующий шаг

График замены узла ступицы колеса

Самая популярная услуга, которую заказывают читатели этой статьи, — замена ступицы колеса в сборе. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ

---

ступица колеса в сборе

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Excellent Rating

---

Rating Summary

SEE REVIEWS NEAR ME

Robert

20 years of experience

1089 reviews

Request Robert

Robert

20 years of experience

Request Robert

by Ryan

Dodge Journey V6-3. 6L — Замена ступицы колеса в сборе (передняя сторона водителя, передняя сторона пассажира) — Денвер, Колорадо

Роберт был великолепен. Я не смог записаться на прием, поэтому договорился с Робертом, чтобы он взял детали и ключи у моего брата. Очевидно, он был очень хорошо осведомлен в том, что он делал, поскольку работа была выполнена примерно в два раза быстрее, чем предполагалось. Безусловно, лучший опыт работы с механикой, который у меня когда-либо был. Роберт держал меня в курсе событий и был более чем готов работать с моим братом, так как я не мог быть там. Я также попросил, чтобы Роберт не заливал коробку передач, так как в моей машине силиконовая прокладка. Роберт понимал это и дошел до того, что сообщил мне, сколько жидкости он восстановил, чтобы я мог заполнить ее сам, как только силикон затвердеет. Большинство мастерских высасывают жидкость ATF и заменяют то, что вытащили. Роберт провел полное обслуживание коробки передач, включая снятие поддона и замену фильтра. Я проверил всю работу, как только вернулся домой, и все выглядело отлично. Я действительно впечатлен обслуживанием, полученным от Роберта и вашего механика. В ближайшем будущем у меня будет больше работы через них.

by Mona

Chevrolet Suburban 1500 — Замена узла ступицы колеса (со стороны водителя) — Денвер, Колорадо

Удивительно, что он вовремя завершил работу и проверил свою работу, а также убедился, что я доволен. Большое спасибо.

John

27 лет опыта

1019 Обзоры

Запрос John

John

27 лет опыта

Запрос John

от Zack

Gmc Sierra 1500 V8-5.3L -Wheel Hub Assagebly Seplassmble (Drimc Draimc Searra. Боковой фронт) — Лиг Сити, Техас

Джон явился на встречу вовремя, знал о моем ремонте и других аспектах моего автомобиля и выполнил ремонт эффективно и своевременно. Я ОПРЕДЕЛЕННО рекомендую Джона для будущего ремонта себя и всех, кто ищет ремонт своих автомобилей. 110% доволен этим сервисом.

от Alma

Nissan Frontier — Замена узла ступицы колеса (передняя сторона пассажира) — Лиг-Сити, Техас

На самом деле, я приятно удивлен. Джон представительный и прибыл рано, что я ценю. Мы поговорили несколько минут — обсудили работу, которую нужно было сделать, а затем он начал сборку ступицы колеса. Я смог посидеть, пока грузовик обслуживали, а Джон определенно профессионал. Несмотря на то, что нам пришлось перенести сроки из-за задержки запчастей, и у меня было более чем достаточно времени, чтобы подумать о том, чтобы кто-то другой выполнил обслуживание, я рад, что дождался, пока Джон завершит обслуживание. Работал он быстро и ловко — ловко ловко с многолетним опытом — без беспорядка и путаницы. Я ездил на грузовике и пока все хорошо. Надеемся, что Джон завершит другие службы в ближайшие несколько недель.

Ben

41 года опыта

1410 Обзоры

Запрос Бена

Бен

41 года опыта

Запрос Бена

по замену пассажира

. Задний) — Хьюстон, Техас

Бен был очень любезен, предупредителен и быстр! Мне не пришлось пропускать работу или что-то еще, потому что он пришел вовремя и сделал работу! Спасибо Бен!

от Sinda

Chevrolet Equinox — Замена узла ступицы колеса (со стороны водителя спереди) — Хьюстон, Техас

Бен был своевременным, вежливым и очень профессиональным. Он прибыл вовремя и вышел за рамки обслуживания клиентов. Он был оперативен и выполнил работу в срок. Я очень рекомендую!

Nathaniel

10 -летний опыт работы

326 Обзоры

Запрос Nathaniel

Nathaniel

10 -летний опыт работы

Запрос Nathaniel

Зачатка Arivis Ameforme Armanc Спереди, со стороны пассажира спереди) — Норфолк, Вирджиния

Натаниэлс — преданный своему делу и опытный механик. Он заменил две ступицы передних колес на моей Subaru Impreza 2010 года. Несмотря на то, что одна сторона ступицы колеса была сильно проржавела и застряла, Натаниэлс побежал за новым инструментом, чтобы вытащить ржавую ступицу колеса. Я очень ценю его нелегкий труд.

Тимоти

Nissan Quest — Замена узла ступицы колеса (со стороны водителя, спереди со стороны пассажира) — Норфолк, Вирджиния

Г-н Нейт был дружелюбным, профессиональным и очень хорошо осведомленным о сборке ступицы колеса. Он быстро заменил ржавые ступицы колес новыми ступицами для моего Nissan Quest 2006 года выпуска. Я бы порекомендовал его снова. Тим Д.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки плохой или неисправной шпильки колеса

Общие признаки включают повреждение резьбы на шпильке колеса из-за неправильной установки гаек на шпильку и ржавчину на шпильке колеса.

Как долго служит сальник колеса?

Колеса автомобиля очень важны для движения автомобиля. Чтобы колеса автомобиля двигались, необходимо убедиться, что все подшипники и уплотнения…

Как долго служит ступица колеса в сборе?

Колеса транспортного средства жизненно важны для его общего уровня функциональности. Есть множество вещей, которые помогают запустить эту часть автомобиля, а именно узел ступицы колеса и колесо…

Похожие вопросы

Не могу вытащить ось из ступицы со стороны водителя.

Шарнир равных угловых скоростей оси (ШРУС) имеет шлицы, которые проходят через узел внешней ступицы, закрепленный большой гайкой. Иногда, когда требуется снять ось ШРУСа, шлицы ШРУСа ржавеют и подвергаются коррозии, тогда…

Автомобиль издает средний визг или рычание синхронно с оборотами.

Если вы слышите шум на холостом ходу, когда автомобиль стоит, то, как правило, описываемый вами шум возникает в двигателе, трансмиссии (гидротрансформатор работает даже на холостом ходу) и/или в приводах вспомогательных агрегатов. Однако, если есть…

Гайки крепления шин сильно нагреваются после вождения. Это нормально?

Если были задействованы тормоза, тепло будет передаваться от ротора к колесу, а оттуда к зажимным гайкам. Однако торможение должно быть достаточно значительным и непрерывным, например, при движении с остановкой и движением, для…

Просмотрите другой контент

Услуги

Смета

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

---

Ремонт сцепления ВАЗ 2109 своими руками

Подробно: ремонт сцепления ВАЗ 2109 своими руками от настоящего мастера для сайта en.icndoit.com/35.

Сцепление в автомобиле служит связующим звеном между двигателем и коробкой передач. Этот узел принимает на себя всю нагрузку, возникающую при переключении передач. Соответственно, деталь по праву можно считать расходным материалом, ведь автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.

На степень износа данного узла повлиять практически невозможно. Поэтому после выработки ресурса сцепления его необходимо менять частично или полностью (при серьезных неисправностях).

Обслуживание механизма требуется в следующих случаях:

1. Сцепление «ведет». Мощность мотора падает.
2. Наблюдается проскальзывание узла или происходит неполная активация.
3. Слышны щелчки при переключении передач.
4. Сцепление автоматически выключается.
5. Замечена вибрация при нажатии на педаль сцепления.

В каждом из вышеперечисленных случаев рекомендуется провести частичное техническое обслуживание или заменить рассматриваемый блок.

Выполнение всех рекомендаций из руководства от автопроизводителя не гарантирует того, что все будет сделано просто и быстро. Не каждый автовладелец имеет возможность загнать машину на яму или эстакаду. Подъемник идеально подходит для работы, но он есть не у всех.

При обращении в любой сервис замена будет произведена в течение пары часов, но за такую ​​услугу нужно будет заплатить немалую сумму. Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта в ремонте автомобилей.

Больше всего времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима.

Сначала найдите несколько крупных пней высотой до 40 см и добавьте несколько дополнительных пней. Чтобы машина банально не упала во время работы, позаботьтесь об установке под машину пары обычных колес.

Видео (нажмите, чтобы воспроизвести).

Снимать редуктор или нет — на этот вопрос придется ответить конкретно. Потому что при неосторожных действиях КПП может просто упасть на землю, и поднять ее из-под машины будет весьма проблематично.

Сначала отсоедините аккумулятор, чтобы обесточить машину. Затем можно перейти к процессу, отображаемому в следующем списке:

1. Снимите колеса и отодвиньте их от машины.
2. Демонтировать рулевые наконечники, освободить стойки.
3. Отвернуть болты крепления шаровой опоры.
4. Снять защиту двигателя с тросом.
5. Следующим шагом будет слив масла из коробки.
6. Ослабьте гайку коромысла, снимите ее.
7. Открутить гайки на двух подушках.
8. Установите домкрат или другую опору под двигатель.
9. Отсоедините датчик заднего хода.
10. Отсоедините провода от стартера, отверните гайки и разберите его.
11. Отвернуть гайки на кожухе маховика и вилке.
12. На этом этапе снимите ШРУС с правой стороны. Левая сторона не подлежит разборке.
13. Снимите болты крепления блока трансмиссии.
14. На последнем этапе откручиваем гайки, которые над правым ШРУСом.

После того, как подготовительные работы выполнены, коробку можно снять. Однако не торопитесь. Возьмите два болта с верхнего рычага, чтобы продолжить. Эти элементы имеют подходящую для нашей ситуации резьбу. Вкручиваем их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления очень трудоемка. Снимите выжимной подшипник через зазор и открутите болты крепления корзины.

По сравнению с инструкцией по эксплуатации процесс замены немного отличается. Новый выжимной подшипник устанавливается на место. Далее на маховик укладывается диск, и только потом сверху надевается корзина.

Болты должны быть затянуты примерно на два оборота. Их не следует затягивать слишком сильно. На следующем этапе с особой осторожностью начните насаживать первичный вал на шлицы диска.

В процессе замены обратите внимание на лепестки корзины. Эти элементы имеют незначительный ресурс работы. Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления соберите автомобиль в обратном порядке. На этом можно считать, что ремонт окончен.

Подводя итоги, отметим, что из статьи вы узнали, как заменить сцепление на ВАЗ-2109 своими руками. Если вы чувствуете недостаток опыта в ремонте автомобилей, то лучшим выходом из ситуации будет обращение на СТО. В этом случае вы сэкономите массу времени, нервов и денег.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Здравствуйте, дорогие читатели icndoit.com/35/wp-content/uploads/ext/3067. В предыдущей статье мы говорили о неисправностях сцепления, а так же как его отрегулировать, сегодня продолжу тему сцепления и расскажу о как заменить сцепление на ВАЗ 2109 (2108, 2114, 2115). К вашему вниманию пошаговый фото отчет по замене сцепления на ВАЗ 2109 своими руками.

1. Набор ключей (концевой, кольцевой).
2. Смотровая яма.
3. Новое сцепление ВАЗ 2109.
4. Джек.
5. «Прямые руки» и 4-5 часов свободного времени.

1. Заезжаем на яму и затягиваем ручник.
2. Далее нужно отключить «минус» от аккумулятора.
3. С левой стороны снимите брызговик двигателя.
4. С помощью зубила необходимо разблокировать, а затем открутить гайки ступицы с обоих передних колес.
5. Подставьте домкрат под левое колесо, поддомкратьте его и снимите.
6. Далее откручиваем два болта крепления шаровой опоры и снимаем привод со ступицы.
7. Отвернуть два верхних болта крепления коробки, вместо них затянуть болты крепления ГБЦ от ВАЗ 2108.

7. Далее нужно снять стартер, для этого нужно открутить три гайки.

8. Подставьте домкрат под силовой агрегат и открутите боковую опору двигателя.

9. Откручиваем коромысло переключения передач, а так же заднюю опору силового агрегата.

10. Снимите кожух сцепления.

11. Снимите болт крепления передней коробки.

12. Затем отверните гайку заднего крепления коробки передач.

13. Теперь необходимо снять КПП по верхним болтам со стороны левого крыла до упора.

14. Конец коробки будет лежать на удлинителе рычага.
15. Используя образовавшийся зазор, снимите сцепление.

16. Смажьте направляющую, затем установите выжимной подшипник.

17. После нужно приживить ведущие, а также ведомые диски.

18. Установите КПП на направляющие и затяните два нижних болта. Затем, вращая коленчатый вал, равномерно затяните корзину сцепления.

Вся последующая сборка осуществляется в обратном порядке.

По завершению отрегулировать сцепление, как я писал в предыдущей статье.

Корзина, выжимной подшипник и диск сцепления ваз 2109

Узел «сцепления» осуществляет кратковременное отключение двигателя (мотора) от трансмиссии, плавное их соединение при включении и выключении передач, а также предохраняет все детали трансмиссии от чрезмерных перегрузок, мягко гасит вибрации. Если, машину начинает трясти, или она пробуксовывает при отпускании педали сцепления, или вдруг появляются посторонние шумы, треск, дребезжание, значит, необходим ремонт сцепления ВАЗ 2109.
Ремонт на СТО обойдется в круглую сумму, поэтому каждый владелец, разбирающийся в технике, способен выполнить эту процедуру своими руками. Вы тоже узнаете, прочитав нашу статью, и сможете сэкономить свои деньги.

Посторонние звуки, скрежет, пробуксовка — все это лишь признаки неисправности сцепления.
И нам важнее понять причины:

• Растянутый трос сцепления
• Сильный износ самой поверхности ведомого диска (до заклепок)
• Появление трещин и дефектов на ведомом диске (например, разрушение накладок)
• Пружины диафрагмы сломаны или погнуты
• Сломаны или отклонены лепестки ведущего диска
• Появилась разработка маховика
• Изношен выжимной подшипник
• Вилка сцепления погнута

Простой поверхностный осмотр не может выявить эти неисправности — придется разбирать.

Начинаем со снятия троса (не требует снятия коробки):

• Вооружившись стандартным набором инструментов, входим на эстакаду, или на подъемник, можно идти на яму
• Снятие клемм с аккумулятора
• Сначала вывешиваем перед автомобиля, откручиваем и снимаем колеса
• Затем отсоединяем, и провод массы от картера коробки передач

Снимите трос сцепления.
Операция проста:

• Сначала открутите все регулировочные гайки
• Затем внимательно осмотрите систему сцепления, постарайтесь запомнить расположение ее частей
• Затем снимаем нижний конец троса с кронштейна

Откручиваем регулировочные гайки, снимаем нижний конец троса с кронштейна

• Отсоединяем трос от рычага вилки сцепления
• Затем снимите удерживающую скобу с пальца педали, расположенного внутри салона.
• Отсоедините наконечник троса от педали

Снимите стопор и отсоедините трос от педали

• Со стороны моторного отсека выньте резиновую подушку, которая стоит в отверстии в перегородке
• Затем протягиваем конец троса в сторону моторного отсека через это отверстие
• Полностью снимаем трос сцепления, осматриваем его, при необходимости устанавливаем новый
• Убедитесь, что втулка, расположенная между резиновыми прокладками, входит в кронштейн, расположенный на редукторе, иначе вы повредите резьбу
• После установки обязательно отрегулировать привод сцепления

Если вся проблема была в кабеле, то ремонт закончен, но чаще проблема гораздо глубже.

Чтобы добраться до остальных деталей сцепления, вам придется снять коробку передач, вам поможет наша инструкция:

• Снятие коробки начинаем со снятия стартера (см. Ремонт стартера ВАЗ 2109 своими руками — возможность здорово сэкономить)
• Откручиваем три гайки, которые его крепят (одна из них находится с обратной стороны корпуса стартера)
• Не забудьте открутить все провода и клеммы
• Ослабляем хомут привода переключения передач, сдергиваем
• Снимите трос спидометра
• Снимите блок проводов датчика заднего хода
• Откручиваем крепления растяжек
• Открутив гайки крепления растяжек, отводим их (растяжки) в стороны.
• Далее выпрессовываем опорный штифт из поворотного рычага
• Сначала вынимаем шплинт и откручиваем гайку
• Откручиваем два болта для отсоединения всего шарнира от поворотного кулака
• Выдавливаем наконечник внутреннего ШРУСа монтировкой
• Затыкаем отверстие в коробке, иначе масло выльется при снятии
• Переходим к картеру сцепления:
• Для снятия защиты днища открутить три болта
• Обязательно поддерживайте двигатель и коробку на подставках или стержнях или подвешивайте блок с помощью лебедки
• Сначала откручиваем заднюю опору, а потом левую

Теперь перейдем к самой коробке:

• Не рекомендуется снимать ящик в одиночку, лучше вызвать помощника
• Откручиваем крепления корпуса коробки (три болта и гайка)
• Стаскиваем редуктор строго горизонтально, лепестки нажимной пружины первичным валом не трогаем (если их сломать, то цена ремонта увеличится)
• Осторожно поставьте коробку на пол, снимите ее, чтобы она не мешала под ногами

После снятия коробки передач снимите заглушку и подшипник, для этого:

• С помощью отвертки аккуратно подденьте защитную крышку
• Вынимаем крышку из отверстия в корпусе коробки
• Замените порванную или ослабленную крышку
• Плоскогубцами сдавливаем лепестки фиксатора с внутренней стороны картера сцепления и одновременно поддеваем отверткой снаружи для снятия пластмассовой втулки на оси вилки сцепления
• При износе втулки или повреждении лепестков ее держателя заменить втулку
• Поднимите вилку сцепления и снимите ось вилки с втулки, запрессованной в картер сцепления
• Снимаем вилку сцепления, снимаем ось, затем рычаг через отверстие в картере сцепления.
• Снимаем концы пружины с ножек подшипника муфты, сжимаем концы отверткой

Пружина, прижимающая втулку подшипника к вилке

• Снять выжимной подшипник с направляющей втулки
• Осматриваем состояние вилки, если ножки погнуты или имеют разминку, вилка подлежит замене
• Заклинивший, плохо вращающийся, скрипучий подшипник необходимо заменить
• Если втулка подшипника имеет сколы, повреждены ножки или гнездо подшипника, ее необходимо заменить.
• Установка вилки с подшипником задней

И так переходим к разборке и дефектовке сцепления:

• Теперь нам понадобится специальная оправка, чтобы наш ведомый диск не выпадал.
• Вместо этого старый первичный вал в порядке.
• Закрепите приводной диск прочной отверткой, поворачивая
• Открутить все болты крепления корзины
• Вставьте оправку и снимите весь узел сцепления

Совет 1: При ослаблении болтов крепления корзины сцепления блокируйте маховик отверткой. Установите болт для лучшего упора отвертки

Совет 2: Снять корзину сцепления можно без помощи оправки, при этом нужно просто придерживать ведомый диск, во избежание его выпадения из кожуха сцепления, он понадобится при установке корзины. Оправку необходимо либо фрезеровать (заказывать) по форме и диаметру первичного вала, либо использовать старый первичный вал

• Вставьте оправку в отверстие для входного вала (фото ниже)
• Отвернуть болты крепления корзины сцепления к маховику (см. советы 1 и 2)

Откручиваем корзину сцепления

Похоже на ведомый диск ваз 2109

Проверяем износ его фрикционных накладок.
Заменяем фрикционные накладки или ведомый диск целиком в следующих случаях:

• Заглубление головки заклепки менее 0,2 мм
• Поверхность накладок промаслена
• Заклепочные соединения ослаблены
• Наблюдаются трещины и выкрашивание накладок

Пошаговые инструкции по замене подшипников передних колес вашего автомобиля

Подшипники колес обычно служат долго в уличных автомобилях, но подшипники передних колес испытывают повышенную нагрузку из-за рулевого управления, поэтому их, возможно, придется заменить. быть заменены в какой-то момент на ретро-автомобиле.

Классический тест заключается в том, чтобы поднять переднюю часть автомобиля домкратом, установить его на подставки, взяться за каждое колесо в положении «6 часов» и «12 часов» и аккуратно раскачать его. Если вы чувствуете люфт, необходимо отрегулировать ступичный подшипник. Если вы не можете отрегулировать люфт или если при вращении вы слышите и чувствуете шум, пришло время заменить подшипники.

На многих старинных автомобилях замена подшипников передних колес синергетична с заменой передних роторов. Это связано с тем, что передние роторы часто находятся за передними ступицами, а это означает, что для замены роторов вам нужно снять ступицы с передних шпинделей, после чего подшипники практически у вас в руке. Итак, если вам нужно выполнить работу переднего тормоза, проверьте ступичные подшипники.

Недавно мне нужно было починить тормоза и подшипники на моем Lotus Europa и на одном из моих BMW 2002 года. Два ремонта были почти идентичны. Я покажу его для BMW просто потому, что фотографии получились лучше, и укажу на несколько мелких отличий.

Компоновка передней ступицы на многих старинных автомобилях такова, что есть внутренний и внешний подшипники, каждый из которых вращается в кольце, запрессованном в ступицу. Внутренний подшипник защищен запрессованным уплотнением, внешний подшипник — пылезащитным колпачком. Ступица в сборе — ступица плюс ротор плюс подшипники — надевается на шпиндель, выступающий под прямым углом из стойки, и удерживается на месте корончатой ​​гайкой, названной так потому, что на ней есть выемки, похожие на зубцы на парапете парапета. замок или вершина ладейной шахматной фигуры. Одна из выемок совмещена с отверстием, просверленным в конце шпинделя. Для фиксации гайки используется шплинт.

Ступица, в которой задний ротор требует снятия ступицы для замены. Rob Siegel

Вы начинаете со снятия суппорта. Если вы также заменяете колодки, проще всего сначала выбить штифты из суппорта, прежде чем откручивать его от стойки. Обратите внимание, что оригинальные тормозные колодки и колодки на старинных автомобилях могут содержать асбест, поэтому ношение пылезащитной маски является разумной мерой предосторожности при работе с компонентами тормозной системы. Снимите болты, крепящие суппорт к стойке. Также может быть болт, крепящий кронштейн тормозной магистрали к стойке. Установите суппорт на рычаг управления или подвесьте его на пружине с помощью стяжки.

Суппорт отложен. Не позволяйте ему свисать с тормозной магистрали. Rob Siegel

Затем снимите пылезащитный колпачок с помощью отвертки, чтобы обнажить корончатую гайку.

Корончатая гайка со шплинтом. Rob Siegel

Выпрямите шплинт острогубцами, снимите его, а затем отвинтите гайку со шпинделя. Он не должен быть тугим, но если это так, гаечный ключ может запустить его. Снимите толстую прокладку, которая находится за гайкой.

Распорка. Rob Siegel

Затем потяните узел ступицы и ротора вперед и со шпинделя, но имейте в виду, что внешний подшипник колеса может выскользнуть, так что будьте готовы поймать его. Выложите все на чистый картон или бумажное полотенце.

Снятая ступица в сборе перед разборкой. Rob Siegel

Возьмите корончатую гайку, прокладку и пылезащитный колпачок, очистите их и положите туда, где вы не будете пнуть их по полу гаража.

Затем возьмите бумажное полотенце и очистите шпиндель. Осмотрите две плоские поверхности. Сами подшипники фактически не работают на этих поверхностях. Вместо этого они служат посадочными поверхностями для колец в центре подшипниковых узлов. Однако, если эти поверхности сильно изрыты или выщерблены, внутренние кольца подшипника могут не сидеть на них прочно, что приведет к раскачиванию всего подшипника. Если это так, и если после замены подшипников и их регулировки в колесе все еще есть существенный люфт, возможно, потребуется заменить весь корпус стойки. К счастью, это случается крайне редко и обычно происходит только из-за катастрофического выхода из строя подшипника, поэтому, когда вы чувствуете люфт, который невозможно отрегулировать, вы заменяете подшипники.

Шпиндель с внутренней и внешней плоскими поверхностями. Rob Siegel

Начните разборку ступицы, вытащив наружный ступичный подшипник. Пока не выбрасывайте его, если вам нужно сравнить его с новым подшипником.

Старый наружный ступичный подшипник. Rob Siegel

Чтобы снять внутренний ступичный подшипник, сначала нужно вынуть уплотнение из задней части ступицы. Вы заменяете его, так что не беспокойтесь о его уничтожении. Обычно помогает длинная отвертка, качающаяся в точке опоры, как ручка молотка. Вытащив уплотнение, извлеките внутренний ступичный подшипник. Опять же, держите его немного на случай, если вам нужно будет сравнить размеры.

Снятие внутреннего уплотнения. Роб Сигел

Быстро очистите внутреннюю часть ступицы и обоймы подшипника бумажным полотенцем, чтобы вы могли видеть, что к чему. Вы должны увидеть меньшее внешнее кольцо подшипника, вдавленное в переднюю часть ступицы, и большее внутреннее кольцо, вдавленное в заднюю часть. Если вы посмотрите внутрь ступицы с обеих сторон, вы должны увидеть две выемки позади каждой дорожки, которые позволяют вам выбить их. Используя молоток и выколотку по вашему выбору (например, старую отвертку, изношенный удлинитель с трещоткой на четверть дюйма или даже настоящий пробойник), работая над одной гонкой за раз, выбейте ее, поочередно постукивая по ней. две выемки. Затем переходите к другой расе. Неважно, что вы сделаете первым.

Выбивание кольца подшипника старой тупой отверткой. Роб Сигел Гонка удалена. Роб Сигел

Если вы заменяете роторы, самое время снять старые. У меня 2002 года они крепились четырьмя 8-мм болтами с шестигранной головкой, тогда как на Lotus они крепились с помощью традиционных болтов. В любом случае, это один из тех случаев, когда владение ударным гайковертом делает это настолько простым, что это почти несправедливо. Если у вас его нет, возможно, вам придется зажать старый ротор в тисках, чтобы удерживать его неподвижно. Вытащите болты и их стопорные шайбы, затем отделите ротор от ступицы. Если он пролежал там 40 лет, возможно, вам придется уговорить его несколькими ударами молотка.

Ударный гайковерт значительно облегчает отделение ротора от ступицы. Rob SiegelRob Siegel

Распылите на все выбранное вами чистящее средство и тщательно протрите. Затем, как вы сделали со шпинделем, осмотрите поверхности, на которых сидят дорожки; Я никогда не видел ни одного разрушенного, но нередко можно увидеть, как какие-то выдолбы из гонок то появляются, то исчезают. Если выемки в одной области ярко выражены, вы можете убрать высокие точки с помощью Scotch-Brite, но не сходите с ума и не рискуете получить плотную посадку.

Очищенный хаб. Роб Сигел

Откройте пакет с новым подшипником. Он должен содержать подшипник и гонку. Неважно, какой подшипник вы выберете: внутренний или внешний. Снимите обойму и положите подшипник на чистое бумажное полотенце или пластиковый лист.

Новый подшипник и обойма. Rob Siegel

Возьмите новую расу и поместите ее в ступицу. Выровняйте его, затем осторожно постучите по нему резиновым молотком, или молотком и деревянным бруском, или молотком и хоккейной шайбой, затем остановитесь и внимательно осмотрите его, чтобы определить, входит ли он во взведенный курок, что почти всегда происходит. Если он плохо взведен, он может выдолбить сопрягаемую поверхность, поэтому вы хотите исправить это как можно быстрее. Аккуратно постукивайте по высокой стороне, пока она не выровняется, затем продолжайте постукивать, пока она не окажется на одном уровне с верхней частью втулки.

Гонка набрала обороты. Роб Сигел

Когда обойма находится на одном уровне с верхней частью втулки, переключитесь с деревянного блока на использование гнезда, диаметр которого чуть меньше обоймы. Вам придется выяснить это путем проб и ошибок, так как точный внешний диаметр варьируется от гнезда к гнезду, но в модели 2002 года я использовал головку 1-13/16 дюймов на большем внутреннем кольце и 1-3/. 8-дюймовая головка на меньшем внешнем кольце.

Использование гнезда для сидения гонки. Роб Сигел

Когда гонка полностью установлена, вы должны услышать, как звук меняется со звона на глухой стук, когда вы постукиваете по ней, но вы также должны проверить, перевернув втулку и внимательно осмотрев, где задняя часть раса видна через прорези. Убедитесь, что позади гонки нет места. Затем проделайте то же самое с другой обоймой подшипника. Теперь у вас должны быть установлены как внутренняя, так и внешняя расы.

Гонка посажена в ступицу. Rob Siegel

Далее начинается самое интересное: упаковка подшипников. Мало что может быть более первобытным, элементарным и интимным с автомобильной точки зрения, чем сальниковые подшипники. Используйте любую смазку, которая вам удобна. Как и в случае с моторным маслом, многие люди доверяют определенным смазкам. Я не нашел, что это имеет значение. Традиционная коричневая 100-процентная смазка на нефтяной основе, черная полусинтетика или красная 100-процентная синтетическая смазка подходят, если на упаковке указано «автомобильные подшипники» среди областей применения.

Вымойте руки или наденьте резиновые перчатки. Я бы посоветовал носить костюм Tyvek, так как вы, вероятно, испачкаете все, что на вас надето. Возьмите большой шарик жира и положите его на ладонь. Затем возьмите подшипник и вдавите его в комок смазки на ладони, как будто вы черпаете ложкой мороженое, и нанесите смазку на каждую щель вокруг обода подшипника. Пополняйте смазку на ладони по мере необходимости. Сделайте это как для передней, так и для задней части подшипника.

Заполнение ступичного подшипника смазкой. Роб Сигел

После того, как вы заполнили щели, втисните внешнюю окружность подшипника в ладонь, нанося смазку на отдельные ролики. Убедитесь, что он хорошо упакован. Помните: вы, скорее всего, даете этому подшипнику единственную смазку, которую он будет получать десятилетиями. Когда подшипник будет хорошо упакован, положите его на новое чистое бумажное полотенце. Проделайте это как с внутренним, так и с внешним подшипником.

При установке подшипников важен порядок. Сначала вы должны вставить внутренний подшипник, затем установить уплотнение подшипника, чтобы зафиксировать его на месте, затем надеть весь узел ступицы на шпиндель, затем вставить внешний подшипник на место, а затем зафиксировать его проставкой и гайкой.

Используйте каплю смазки, чтобы покрыть внутреннюю обойму подшипника, затем установите внутренний подшипник внутрь. Возьмите внутреннее уплотнение ступичного подшипника и установите его так же, как вы установили обоймы подшипника, постукивая по нему и стараясь не взводить его, а только заподлицо с внутренней поверхностью ступицы. Не забивайте дальше. На BMW 2002 года было показано резиновое сальниковое уплотнение, но у Lotus было фетровое уплотнение старой школы, где войлок был снаружи, смазанный и предназначенный для легкого контакта с основанием шпинделя. Необходимо было позаботиться о пробной посадке узла ступицы, чтобы убедиться, что зазор войлочного уплотнения достаточен.

Установлено внутреннее уплотнение. Роб Сигел

Далее идут новые роторы. Прикрепите их, стараясь положить собранную ступицу на чистую поверхность.

Ступица и ротор в сборе. Rob Siegel

Когда внутренний подшипник зафиксируется на месте уплотнением, переверните ступицу и смажьте внешнюю обойму подшипника смазкой. Удалите всю смазку с роторов.

Следующим шагом является надевание ступицы на шпиндель, но перед этим возникает вопрос, должно ли отверстие ступицы быть заполнено смазкой. Обратитесь к руководству по ремонту автомобиля. На модели 2002 года смазки, залитой в подшипники и пылезащитный колпачок, считалось достаточно, но на Lotus в инструкции сказано, что центральное отверстие ступицы заполняется смазкой примерно наполовину.

Наденьте узел ступицы и ротора на шпиндель, осторожно, но сильно нажимая на него, чтобы внутренний подшипник сел на шпиндель. Наденьте внешний подшипник на конец шпинделя в его дорожку, затем наденьте прокладку на конец шпинделя. Накрутите корончатую гайку на конец шпинделя. Будьте осторожны, чтобы не перепутать его. После того, как гайка навинчена, закрутите ее рукой до упора, а затем осторожно используйте гаечный ключ, так как внутреннее и внешнее кольца подшипника иногда должны сидеть на шпинделе. Это должно быть очевидно, когда они сидят. Не прилагайте никакого реального крутящего момента к гайке. Вы не пытаетесь его затянуть.

Далее вам нужно найти зазор в корончатой ​​гайке, который лучше всего совпадает с отверстием в конце шпинделя. В интернете полно историй людей, которые за сотню километров прогорали ступичные подшипники, перетягивая их. Меня всегда учили затягивать гайку вручную, а затем отворачивать ее, чтобы выровнять ее с отверстием, но друг указал мне, что заводское руководство 2002 года требует, чтобы гайка была достаточно затянута, чтобы прокладку можно было перемещать. поддев его отверткой. Проверьте свое руководство для правильной процедуры.

Проверяем, можно ли сдвинуть распорку с помощью отвертки. Роб Сигел

На этом этапе, прежде чем застегнуть все пуговицы, я предпочитаю примерить колесо, покрутить его и проверить на люфт. При этом следите за тем, чтобы грязь не попала в открытый подшипник (можно осторожно постучать по крышке подшипника на место). Колесо должно вращаться плавно и тихо. Возьмите колесо в 6 и 12 и нажмите и потяните его. Люфта быть не должно, или только небольшой намек на люфт.

Наконец, вставьте шплинт в прорезь и отверстие и согните его достаточно далеко, чтобы он не ударялся о крышку подшипника. Нанесите немного смазки на крышку и вставьте ее на место.

На здоровье, подшипник! Роб Сигел

Если вы заменяете тормозные колодки, сейчас самое время. Затем переустановите суппорт.

Разве это не красиво? Роб Сигел

Поставь колесо на место. В последний раз толкните/потяните на 6 и 12, чтобы проверить люфт.

Хотя вам не обязательно делать ступичные подшипники с обеих сторон одновременно (это не похоже на роторы и колодки), обычно это считается хорошей практикой.

И все. Если вы не владеете автомобилем еще 30 лет и не выгоните из него черт возьми, вам, вероятно, никогда больше не придется менять передние ступичные подшипники.
