Таблица уровня заряда аккумулятора автомобиля по напряжению

Перед подключением ЗУ проверяют заряд аккумулятора по напряжению, таблица помогает узнать его состояние. В зависимости от показаний вольтметра выбирают режим восстановления емкости.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Подзарядка батареи при работающем моторе, когда она отдает энергию, проводится автомобильным генератором. Если его работа нестабильна, то емкость не восстанавливается. При движении на большие расстояния АКБ заряжается, энергии хватает для пуска двигателя, но емкость на 100% не заполняется. Это предусмотрено конструкцией, чтобы аккумулятор не перезаряжался.

Проверяют состояние батареи и одновременно автомобильного ЗУ вольтметром в режиме измерения напряжения. Красным щупом прикасаются к положительной клемме, черным — к отрицательной. Если подключить наоборот, то прибор просто покажет отрицательное значение. Бортовой вольтметр к АКБ подключен не напрямую, поэтому имеются погрешности в показаниях.

Вначале измеряют при разомкнутой цепи: снимают АКБ или отсоединяют клеммы. В норме показатели должны быть от 12,6 до 12,9В. Если они меньше — проблемы с батареей или генератор не обеспечивает ее током для восстановления емкости.

Более точную картину степени заряженности дают измерения при работающем ДВС без освещения:

  • от 13,0 до 13,4В — небольшое падение емкости, требуется подзарядка;
  • от 13,5 до 14,0В — состояние батареи и зарядного оборудования нормальное;
  • выше 14В — аккумулятор разряжен (если зимой через некоторое время показатели пришли в норму, система в порядке).

Если включить освещение в заведенной машине, то вольтметр должен показать 12,8-13,0В. Еще один способ проверить источник питания — снять показатели в момент включения стартера. Они не могут опускаться ниже 9,5В.

Зарядку осуществляют при помощи внешнего устройства.

Напряжение на клеммах аккумулятора при зарядке

Заряжают неизменными амперами или вольтами на ЗУ. Чтобы знать заряженность аккумулятора, следят за напряжением на его контактах. Оно растет, зарядный ток падает. Если замеры показывают, что оно не увеличивается на протяжении 2 часов, а ампераж стабильный, то батарея почти на 100% восполнила емкость.

Напряжение вырастает до аналогичного на ЗУ. Рекомендуемое значение — от 14,4 до 14,5В. Когда оно на приборе и клеммах АКБ сравняется, это значит, что достигнуто 90-95% заряда. Самые современные необслуживаемые батареи требуют 16,1-16,3В. Такой же показатель должен быть на клеммах.

Зарядка аккумулятора постоянным сопротивлением

Заряд стабильным током — основной универсальный метод восстановления емкости. Амперы остаются неизменными. Зарядить можно другим способом, подавая напряжение без изменения. Процесс происходит быстрее, но показатели ампер падают по мере увеличения емкости.

По закону Ома, если поддерживать постоянное сопротивление, то меняться в процессе заряда будет напряжение.

Но аккумулятор обладает внутренним непостоянным сопротивлением. Оно меняется по мере заряженности, нагрузки и других факторов. Если сопротивление переменное, то вольты или амперы будут стабильными.

Какое напряжение выставлять при зарядке аккумулятора

Чтобы запустить зарядку, от ЗУ требуется большее напряжение, чем оно есть на аккумуляторе. Чем существеннее между ними разница, тем быстрее набирается емкость. Есть границы подъема, за которыми начинается закипание электролита.

Если установить оптимальный параметр, то происходит наиболее полный заряд, нет газовыделения. На автомобиле напряжение ограничивает реле, поэтому при исправной системе батарее не грозит перезаряд и закипание электролита. Если используется внешнее ЗУ, то показатель выставляют вручную.

Максимальное напряжение зарядки аккумулятора

На него влияет вид АКБ. От вольтажа зависит, как быстро и насколько полно восстановится емкость.

Все батареи, кроме кальциевых, заряжают преимущественно стабильным током или напряжением.

При неизменном ампераже его устанавливают на величину 10% емкости АКБ. Заряжают до тех пор, пока вольтметр не покажет значения 14,3-14,4В. Амперы после этого уменьшают вдвое и продолжают зарядку. Когда напряжение поднимется до 15В, то опять уменьшают ампераж в 2 раза. Заряжают до тех пор, пока вольты и амперы не стабилизируются.

Используя метод постоянного напряжения, на зарядном устройстве выставляют максимальное значение — 14,4В и ожидают. Когда показатели на ЗУ и клеммах сравняются, то можно считать, что аккумулятор заряжен.

У элитных автомобилей бортовая система работает от 16В, аккумулятор подзаряжается повышенным током. Кислотные устройства выдержать его неспособны, поэтому используются необслуживаемые Ca/Ca. У них закрытая система, нет газовыделения, выдерживают жесткие эксплуатационные условия. Однако не допускается глубокий разряд и некорректная работа системы бортовой сети.

Использование кальциевых АКБ оправдано на автомобилях, где установлено хорошее оборудование для контроля бортовой электрической системы.

Заряжать такие батареи требуется до 16В с применением особого режима. Используется специальное программируемое ЗУ, способное выдавать 16,1-16,5В. С таким напряжением кальциевый аккумулятор заряжают до 100%. Если устройство выдает не более 14,8В, то емкость восполнится на 50%. При ограничении 15,5В Ca/Ca батарея зарядится на 75%.

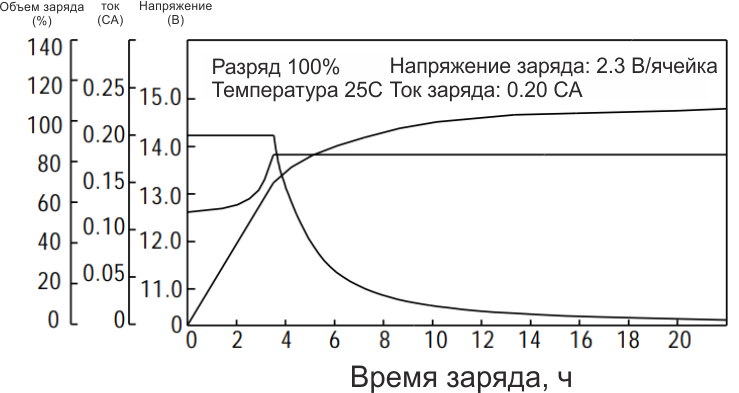

Напряжение аккумулятора в конце зарядки

Полный заряд меняет характеристики АКБ. Процессы внутри поднимают температуру электролита, что сказывается на емкости. На морозе заряд падает. Поэтому аккумулятор проверяют спустя несколько часов, отключив от ЗУ.

На окончание заряда указывают 14,4В на тестере. На заводских устройствах об этом сообщает зеленая индикаторная лампочка. Если зарядка неполная, то напряжение через несколько часов начнет падать. Если оно меняется в меньшую сторону на работающей машине, то можно судить о неисправности аккумулятора или генератора.

Отклонения от правильного вольтажа в конце зарядки опасны. Если напряжение недостаточное, АКБ не зарядится, сульфатируется.

А если в момент подзарядки выходят газы, то поднимается температура электролита. Последствия могут быть опасны: ресурс уменьшается сильнее.

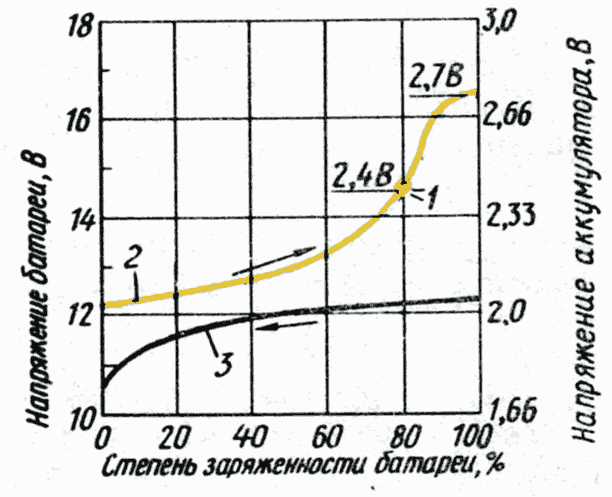

Зависимость зарядки аккумулятора от напряжения

При зарядке стабильным напряжением наблюдается прямая зависимость емкости АКБ от подаваемого с ЗУ вольтажа:

  • 14,4В — 80%;
  • 15В — 90%;
  • 16В — 96%;
  • 16,5 В — 100%.

Каждую батарею заряжают в режиме, предусмотренном конструкцией. Наиболее низкое напряжение требуется для обслуживаемых кислотных и гелиевых АКБ. Самое высокое — для кальциевых. Заряжать прекращают при достижении номинального показателя.

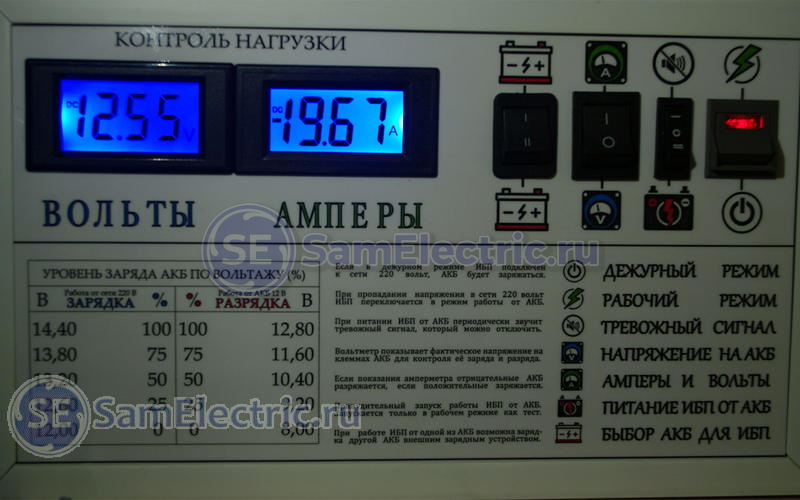

Таблица уровня заряженности АКБ

Емкость АКБ измеряют тестером, отключив зарядку от сети. Для получения более точных данных снимают показатели под нагрузкой 100А. Напряжение также характеризует плотность электролита и точку его замерзания.

В разомкнутой цепи Под нагрузкой Заряженность, % Плотность Температура замерзания электролита, ° С
12,7 10,8 100 1,27 -60
12,6 10,7 94 1,26 -55
12,5 10,4 85 1,25 -50
12,4 10,2 75 1,23 -42
12,3 9,9 62,5 1,21 -32
12,2 9,7 56 1,2 -27
12,1 9,5 44 1,18 -18

Таблица служит для оценки состояния аккумулятора.

Мне нравится3Не нравится

Таблица рабочих напряжений аккумуляторов: расчет нормального заряда АКБ

Аккумулятор для автомобиля – настолько важный элемент, что он может даже при выключенном моторе поддерживать работу многих узлов машины, работающих от электричества, а также системы сигнализации.

Однако, главная задача аккумуляторной батареи (АКБ) состоит в запуске стартера после поворота ключа зажигания. Если в процессе работы двигателя генератору не хватает мощности, АКБ является резервным вариантом. Однако выполнять все возложенные функции аккумулятор может только, если сам будет достаточно заряжен, поэтому любому автолюбителю необходимо знать, каким же должно быть напряжение на аккумуляторной батарее.

Аккумулятор – один из важнейших элементов автомобиля

Что такое аккумуляторное напряжение

Напряжение АКБ, а также показатели объема и плотности электролитической жидкости в ней способны показать, насколько пригоден данный аккумулятор к работе. Для длительной и беспроблемной службы этого агрегата необходимо постоянно контролировать уровень его заряда и другие параметры и вовремя его подзаряжать.

Напряжением аккумуляторной батареи считается разница между потенциалами на ее выводных концах. Этот показатель неразрывно связан с понятием электродвижущей силы – ЭДС (она обуславливает течение электричества по цепи, а также существование той самой разницы потенциалов).

При отсутствии ЭДС напряжение просто не появится. Однако даже если электрическая цепь разомкнута, в АКБ присутствует электродвижущая сила и, соответственно, имеется напряжение.

Чем и в чём измеряется напряжение

Так же, как и электродвижущая сила, аккумуляторное напряжение принято  считать в вольтах. Согласно электрофизической формуле, величина ЭДС есть сумма напряжения и произведения тока в цепи на внутреннее сопротивление аккумуляторной батареи. Проще говоря, нормальное напряжение аккумулятора вкупе с током внешней нагрузки и составляют его электродвижущую силу.

Для того чтобы определить, сколько вольт должен показывать заряженный аккумулятор, пригодятся такие приборы, как тестер-мультиметр или совсем простой вольтметр.

Прибор для измерения напряжения в АКБ – мультиметр

Чтобы проверить заряд аккумулятора с помощью мультиметра, он должен быть выставлен в режим контроля напряжения. Его щупы-манипуляторы соприкасаются с:

  • положительным выводом – щуп красного цвета;
  • отрицательным выводом – щуп черного цвета.

Важно! Не стоит бояться перепутать выводы, в таком случае просто показатели аккумулятора по напряжению выйдут отрицательными, а это невозможно.

Обратите внимание! Предварительно следует разомкнуть электрическую цепь автомобиля, т. е. попросту снять аккумуляторную батарею (или убрать клеммы), чтобы АКБ работал без нагрузки. Значение напряжения будет высвечиваться на дисплее мультиметра.

При нежелательности или невозможности разрыва цепи в авто можно использовать специальные накладные датчики с эффектом изменчивости напряжения магнитного поля, если по ним пропускается электроток заданной величины. Такие измерения будут более точными.

На станциях техобслуживания профессионалы применяют для контроля напряжения, которое способен выдавать  аккумулятор, так называемую нагрузочную вилку – некоторое количество шунтов с определенным сопротивлением, которые присоединяются к батарее. В такой вилке уже есть внутренний вольтметр.

Для измерения напряжения этим прибором также не требуется размыкать цепь. Показатели, полученные с помощью нагрузочной вилки, дают возможность оценить, какой уровень напряжения показывает аккумулятор при запуске двигателя.

Нагрузочная вилка имеет встроенный вольтметр

Норма заряда АКБ

Итак, какое напряжение должно быть на аккумуляторе, когда он полностью зарядится?

Нормой для АКБ из шести элементов является от 12,6 до 12,9 вольт. Это напряжение, выдаваемое в полностью заряженном состоянии, т. е. на одну «банку» приходится 2,1-2,15 вольта. Если измерения приносят меньшие цифры, аккумулятор разрядился или сломан, это чревато более медленным вращением стартера и плохой работой двигателя.

Напряжение на клеммах аккумулятора, которое измеряется в момент заведения мотора от стартера, должно быть не ниже 9,5 вольт (оптимально 13,5-14 вольт). Если значение опускается ниже нормы, это повод считать стартер неисправным (чем дольше он используется, тем более это вероятно). Если же показатели превышают норму (могут достигать 14,5 вольт), значит, аккумуляторная батарея очень сильно разряжена, и генератор это компенсирует повышенной выработкой тока.

Напряжение АКБ зависит и от плотности, и температуры электролитической жидкости в ней. Чем выше плотность, чем выше уровень напряжения батареи. Существует специальная таблица, показывающая зависимость процента заряженности аккумулятора, плотности и температуры электролита. Например, при 100-%ном уровне заряда напряжение составит 12,7 вольт, плотность электролита – 1,265 грамм/см3, а температура замерзания – 60 градусов. При половинном (50%) заряде напряжение – 12,20 вольт, плотность – 1,19 грамм/см3, а температура – 24 градуса.

Что делать, если аккумулятор разряжается

Если измерения показывают низкий заряд аккумулятора, это не значит, что он не пригоден к использованию. Конечно, все автоспециалисты в один голос советуют держать заряд батареи на ста процентах, однако достичь такого положения можно, только если сначала заряжаем ее и потом постоянно пускаем на выводы электричество, компенсирующее потери при саморазрядке.

Крайне не рекомендуется использовать АКБ в автомобиле, если напряжение в нем составляет меньше 12 вольт. Такая батарея обязательно требует зарядки, ибо ее работа в таком состоянии приведет к повышенному сульфатированию аккумуляторных пластин и, как следствие, резкому снижению батарейной емкости.

Дополнительная информация. Также может случиться т.н. глубокий разряд, пара случаев которого окончательно и необратимо выводят кальциевые батареи из строя.

Процесс зарядки автомобильного аккумулятора

Производить зарядку сетевым зарядным аппаратом необходимо по всем правилам, а также вовремя заменять вышедшие из строя элементы на новые. На 100%-ную зарядку требуется не менее 9 или даже10 часов, а вовсе не пару часов, как индексируется на зарядке. Необходимо придерживаться следующих правил:

  • пробки аккумулятора должны быть откручены для контактирования с кислородом;
  • при недостаточном уровне электролитической жидкости добавляется дистиллированная вода;
  • при слишком низком уровне электролита лишь в одном элементе батареи (или во всех сразу) аккумулятор восстановлению не подлежит;
  • такой же вывод следует из слишком мутной жидкости в «банках» акб;
  • если аккумулятор необслуживаемый (в т. ч. гелевый), зарядка должна производиться не больше 2 часов.

Напряжение на аккумуляторе – один из главных показателей его работоспособности. Автовладельцам необходимо следить за уровнем заряда и вовремя подзаряжать. При этом срок службы АКБ определяется производителями в количестве раз разрядки и зарядки.

Видео

Оцените статью:

Таблица заряда аккумулятора автомобиля по напряжению

Главная » Статьи » Таблица заряда аккумулятора автомобиля по напряжению

Заряд аккумулятора по напряжению: таблица

Напряжение аккумулятора автомобиля — ведущий показатель, на основании которого грамотному водителю следует делать выводы о том, в каком состоянии находится АКБ, нуждается ли она в зарядке или в замене. Известно, что имеется прямая зависимость напряжения от уровня заряда автомобильного аккумулятора. Вначале мы рассмотрим вопрос о том, на основании каких показателей напряжения можно сделать вывод о работоспособности АКБ, почему батарея теряет U и что означает норма напряжения. После этого попробуем определить заряд аккумулятора по напряжению: таблица, на основании которой делаются те или иные выводы о состоянии батареи, будет приложена в конце статьи.

Аккумулятор теряет напряжение: в чем причина?

Если заряженный источник питания быстро разряжается, причин такого «поведения» батареи может быть несколько. Уровень заряда аккумулятора может быстро падать вследствие естественной причины: АКБ просто исчерпала свой ресурс обычным путем и нуждается в замене.

Также может выйти из строя генератор, который заряжает батарею в процессе езды, помогая ей поддерживать необходимый уровень рабочего состояния. Если аккумулятор еще не старый, и генератор в порядке — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Кроме этого, бортовая сеть автомобиля может быть неисправной — например, магнитола или какой-нибудь другой прибор берет слишком много тока, и аккумулятор просто не справляется с этой нагрузкой.

Для того чтобы устранить падение напряжения, иногда бывает достаточно исправить возникшую неполадку путем технического осмотра, выявления причины, ее устранения и повторных замеров напряжения на клеммах аккумулятора после нескольких часов его эксплуатации. Важно оценить и такие показатели, как уровень плотности электролита, а также измерить напряжение под нагрузкой и без нее. Подробнее о проверке АКБ нагрузочной вилкой →

Что означает нормальное напряжение аккумулятора?

Для нормальной работы батареи ее напряжение должно колебаться в пределах 12,6-12,7 вольт, не меньше. Эта норма должна быть усвоена начинающими водителями, как таблица умножения — для того, чтобы не пропустить критический уровень падения заряда аккумулятора и не оказаться в том положении, когда машина внезапно «встанет».

Также следует знать и о том, что, в зависимости от характеристик АКБ и автомобиля, а также иных сопутствующих условий, норма может изменяться — до 13 вольт и чуть выше. Именно так утверждают некоторые производители аккумуляторных батарей, и этот фактор тоже нужно принимать во внимание. То, сколько вольт должно быть в идеале — цифра относительная. Но ориентироваться всегда нужно на показания от 12,6 до 13,3 вольт — в зависимости от типа и страны-производителя АКБ.

Если напряжение в батарее опускается ниже 12 вольт — она разряжена, как минимум, наполовину, а когда оно падает ниже 11,6 вольт — аккумулятор срочно нуждается в зарядке.

Итак, норма показателя напряжения большей части автомобильных АКБ — от 12,6 до 12,7 вольт, а если используется нестандартная модель аккумулятора, норма U может быть несколько выше: 13 вольт, но максимум 13,3. Некоторые начинающие автомобилисты спрашивают о том, какой должен быть показатель U в идеале. Идеальных цифр, разумеется, нет, поскольку меняться может и уровень тока в сети авто, и погодные условия, и потребление энергии отдельными элементами бортовой сети автомобиля.

Для того чтобы не пропустить того момента, когда заряд батареи станет понижаться до критического уровня, существует так называемая таблица заряда АКБ. Если вы замерили U на клеммах вашей батареи, можно определить заряд аккумулятора по напряжению: таблица поможет сориентироваться в этом. В ней выведена прямопропорциональная зависимость U от уровня заряженности АКБ в процентном соотношении.

Также в таблице приведены показатели плотности электролита и температуры, при которой он может замерзать в холодное время года — тоже в зависимости от того, каков уровень заряда и U в аккумуляторе.

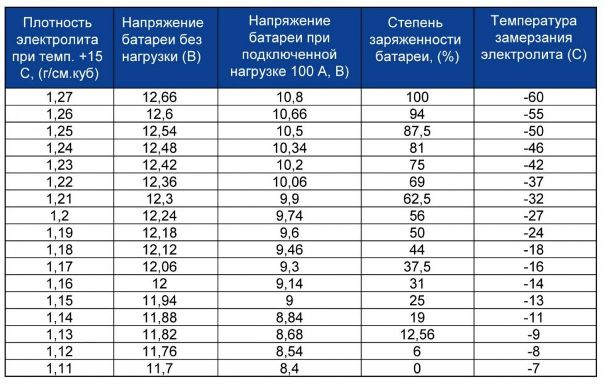

Таблица уровня заряженности АКБ

Плотность электролита, гр/см³ Напряжение (вольтаж) без нагрузки Напряжение (вольтаж) под нагрузкой 100 ампер Уровень заряженности АКБ, в % Температура замерзания электролита, в °С
1,11 11,7 8,4 0 -7
1,12 11,76 8,54 6 -8
1,13 11,82 8,68 12,56 -9
1,14 11,88 8,84 19 -11
1,15 11,94 9 25 -13
1,16 12 9,14 31 -14
1,17 12,06 9,3 37,5 -16
1,18 12,12 9,46 44 -18
1,19 12,18 9,6 50 -24
1,2 12,24 9,74 56 -27
1,21 12,3 9,9 62,5 -32
1,22 12,36 10,06 69 -37
1,23 12,42 10,2 75 -42
1,24 12,48 10,34 81 -46
1,25 12,54 10,5 87,5 -50
1,26 12,6 10,66 94 -55
1,27 12,66 10,8 100 -60
Было полезно? - Сохраните информацию в социальных сетях:

Таблица уровня заряда аккумулятора автомобиля по напряжению

Напряжение аккумулятора автомобиля — ведущий показатель, на основании которого грамотному водителю следует делать выводы о том, в каком состоянии находится АКБ, нуждается ли она в зарядке или в замене. Известно, что имеется прямая зависимость напряжения от уровня заряда автомобильного аккумулятора. Вначале мы рассмотрим вопрос о том, на основании каких показателей напряжения можно сделать вывод о работоспособности АКБ, почему батарея теряет U и что означает норма напряжения. После этого попробуем определить заряд аккумулятора по напряжению: таблица, на основании которой делаются те или иные выводы о состоянии батареи, будет приложена в конце статьи.

Аккумулятор теряет напряжение: в чем причина?

Если заряженный источник питания быстро разряжается, причин такого «поведения» батареи может быть несколько. Уровень заряда аккумулятора может быстро падать вследствие естественной причины: АКБ просто исчерпала свой ресурс обычным путем и нуждается в замене.

Также может выйти из строя генератор, который заряжает батарею в процессе езды, помогая ей поддерживать необходимый уровень рабочего состояния. Если аккумулятор еще не старый, и генератор в порядке — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Кроме этого, бортовая сеть автомобиля может быть неисправной — например, магнитола или какой-нибудь другой прибор берет слишком много тока, и аккумулятор просто не справляется с этой нагрузкой.

Для того чтобы устранить падение напряжения, иногда бывает достаточно исправить возникшую неполадку путем технического осмотра, выявления причины, ее устранения и повторных замеров напряжения на клеммах аккумулятора после нескольких часов его эксплуатации. Важно оценить и такие показатели, как уровень плотности электролита, а также измерить напряжение под нагрузкой и без нее. Подробнее о проверке АКБ нагрузочной вилкой →

Это интересно:  Что такое никель─железные аккумуляторы?

Что означает нормальное напряжение аккумулятора?

Для нормальной работы батареи ее напряжение должно колебаться в пределах 12,6-12,7 вольт, не меньше. Эта норма должна быть усвоена начинающими водителями, как таблица умножения — для того, чтобы не пропустить критический уровень падения заряда аккумулятора и не оказаться в том положении, когда машина внезапно «встанет».

Также следует знать и о том, что, в зависимости от характеристик АКБ и автомобиля, а также иных сопутствующих условий, норма может изменяться — до 13 вольт и чуть выше. Именно так утверждают некоторые производители аккумуляторных батарей, и этот фактор тоже нужно принимать во внимание. То, сколько вольт должно быть в идеале — цифра относительная. Но ориентироваться всегда нужно на показания от 12,6 до 13,3 вольт — в зависимости от типа и страны-производителя АКБ.

Если напряжение в батарее опускается ниже 12 вольт — она разряжена, как минимум, наполовину, а когда оно падает ниже 11,6 вольт — аккумулятор срочно нуждается в зарядке.

Итак, норма показателя напряжения большей части автомобильных АКБ — от 12,6 до 12,7 вольт, а если используется нестандартная модель аккумулятора, норма U может быть несколько выше: 13 вольт, но максимум 13,3. Некоторые начинающие автомобилисты спрашивают о том, какой должен быть показатель U в идеале. Идеальных цифр, разумеется, нет, поскольку меняться может и уровень тока в сети авто, и погодные условия, и потребление энергии отдельными элементами бортовой сети автомобиля.

Для того чтобы не пропустить того момента, когда заряд батареи станет понижаться до критического уровня, существует так называемая таблица заряда АКБ. Если вы замерили U на клеммах вашей батареи, можно определить заряд аккумулятора по напряжению: таблица поможет сориентироваться в этом. В ней выведена прямопропорциональная зависимость U от уровня заряженности АКБ в процентном соотношении.

Это интересно:  Литий─ионный аккумулятор формата 18650

Также в таблице приведены показатели плотности электролита и температуры, при которой он может замерзать в холодное время года — тоже в зависимости от того, каков уровень заряда и U в аккумуляторе.

Таблица уровня заряженности АКБ

Плотность электролита, гр/см³ Напряжение (вольтаж) без нагрузки Напряжение (вольтаж) под нагрузкой 100 ампер Уровень заряженности АКБ, в % Температура замерзания электролита, в °С
1,11 11,7 8,4 -7
1,12 11,76 8,54 6 -8
1,13 11,82 8,68 12,56 -9
1,14 11,88 8,84 19 -11
1,15 11,94 9 25 -13
1,16 12 9,14 31 -14
1,17 12,06 9,3 37,5 -16
1,18 12,12 9,46 44 -18
1,19 12,18 9,6 50 -24
1,2 12,24 9,74 56 -27
1,21 12,3 9,9 62,5 -32
1,22 12,36 10,06 69 -37
1,23 12,42 10,2 75 -42
1,24 12,48 10,34 81 -46
1,25 12,54 10,5 87,5 -50
1,26 12,6 10,66 94 -55
1,27 12,66 10,8 100 -60

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации. И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя. Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

  • по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
  • спектральным анализом;
  • приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр,  вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута.  Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

  1. АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
  2. На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
  3. На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ

Напряжение в разомкнутой цепи  малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт

Напряжение в разомкнутой цепи

в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт

100%

12,516—12,663

12,666—12,813

75%

12,316—12, 463

12,466—12,613

50%

12,106—12,253

12,266—12,413

25%

11,926—12,073

11,866—12,013

0%

11,756—11,903

11,666—11,813

Таблица 1. Степень заряда аккумулятора по напряжению.

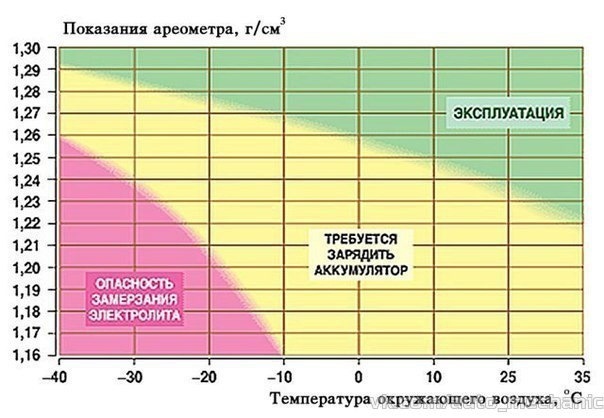

Как изменяется плотность электролита при разряде аккумулятора

Под плотностью следует понимать соотношение дистиллированной воды и серной кислоты (65% к 35% соответственно), являющееся максимально оптимальным для автомобильных источников электрического питания и обеспечивающее накопление заряда электричества. Чем ниже плотность электролита, тем ниже напряжение аккумулятора автомобиля и уровень его заряда. При увеличении плотности ухудшается работоспособность АКБ.

Определённая степень разряда батареи характеризуется активным поглощением серной кислоты и её оседанием на пластинах. Сульфация металлических элементов становится причиной увеличения их жёсткости и неспособности участвовать в химическом процессе. Так как серная кислота тратится, меняется соотношение компонентов — жидкость становится менее плотной, что сказывается на способности аккумулятора в машине держать заряд.

Наглядно увидеть зависимость уровень заряда аккумулятора от плотности электролита можно в этом графике:

Уровень заряда АКБ

Значение плотности электролита

100%

1,249—1,297

75%

1,209—1,257

50%

1,174—1,222

25%

1,139—1,187

0%

1,104—1,152

Таблица 2. Степень заряда аккумулятора по плотности.

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Диагностика работоспособности источника питания вышеописанными способами нужна в тех случаях, когда аккумуляторная батарея не оснащена специальным индикатором. Наличие указателя зарядки аккумулятора автомобиля позволяет оценить состояние источника питания без использования дополнительных средств.

При заряде батареи свыше 60% индикатор горит зелёным светом. Это означает полную исправность АКБ и возможность запуска двигателя. Отсутствие зелёной индикации и тёмный цвет окошка сообщает о низком заряде батареи и необходимости её зарядить. Запуск автомобиля может быть затруднён. Светлый указатель информирует о том, что процент дистиллированной воды мал — её необходимо долить.

В данной статье мы постарались максимально развёрнуто ответить на все вопросы о степени зарядки АКБ по напряжению. Для диагностики состояния источника питания вам понадобится специальный инструмент:

  • вольтметр или мультиметр, с помощью которых можно провести исследования как по вольтажу, так и по значениям сопротивления;
  • ареометр, замеряющий плотности электролита;
  • устройство необходимое для заряда АКБ, имеющей определённую степень разряженности.

Для удобства восприятия информации в тексте представлена таблица заряда аккумулятора и таблица напряжения аккумулятора автомобиля.

Во время работ не забывайте про степень зарядки источника питания, которая напрямую влияет на получаемые показания. Определить степень заряженности вам также помогут вышеперечисленные приборы.

Аккумулятор — важный элемент системы машины, позволяющий ей полноценно функционировать, даже когда она не заведена. Вряд ли кому-то хочется в неподходящий момент оказаться перед проблемой разряженного источника питания. Мы настоятельно рекомендуем проводить диагностику батареи с определённой периодичностью. А как вы проверяете заряд автомобильной АКБ, поделитесь с нами в комментариях.

Определяем степень заряженности аккумулятора по напряжению Ссылка на основную публикацию

Какое должно быть напряжение автомобильного аккумулятора, советы бывалых

Двигатель — это «сердце автомобиля», тогда аккумулятор  это часть его  нервной системы — это его спинной мозг. От нормально функционирующей батареи зависит работа электроприборов и конечно пуск двигателя. Особенно критичен пуск в холодное время. К зиме аккумулятор должен быть подготовлен. Любой диагност и опытный автолюбитель знает, что ключевой показатель при диагностике аккумулятора — это его напряжение.

Напряжение — это физическая величина, значение которой равно работе эффективного электрического поля (включающего сторонние поля), совершаемой при переносе единичного пробного электрического заряда из точки A в точку B.

Если говорить простыми словами, то это накопленная энергия, которую аккумулятор передаст стартеру при повороте ключа. Стартер эту энергию потратит, а генератор потом компенсирует. Этот процесс должен проходить неразрывно. Водитель должен постоянно следить за величиной напряжения. Чтобы не запутаться и сделать всё правильно рассмотрим всё по порядку.

Нормальные показатели с нагрузкой и без

Чтобы распознать неполадки, нужно знать как аккумулятор работает в норме. Для выявления отклонений в работе требуется знать какое напряжение должен показывать заряженный аккумулятор автомобиля. Рассмотрим как правильно определить заряд аккумулятора.

Очень важно понимать в какой момент производить замер: в покое или под нагрузкой.     Это принципиально разные величины. Прежде всего рассмотрим номинальное и фактическое  напряжение в покое заряженного АКБ без нагрузки.

  • Номинальное (в покое) должно быть 12,6 — 12,7 В. Данная цифра прописана в паспортах и инструкциях к аккумуляторам почти любого производителя и она говорит о полной исправности и нормальной работы батареи.
  • Фактическое (в покое) несколько отличается от номинального. На деле диапазон колеблется в пределах от 12,4 до 12,8 В.

При замерах напряжения аккумулятора в покое величина может подняться до 13,2 В. Такая картина возникнет, если замерять сразу после зарядки, поэтому необходимо подождать 30 минут и повторить замер. Тогда вы увидите реальный показатель.

Чаще всего 12,6 вольт — это то каким должно быть напряжение нормального АКБ.

Важно! Если заряд аккумулятора в покое упали ниже 12 В — это говорит о недостаточной заряженности АКБ и необходимо срочно поставить батарею на зарядку.

Теперь разберёмся с напряжением аккумулятора под нагрузкой. Для чего она нужна и каковы нормативы?

Читайте также:  Как правильно проверить аккумулятор мультиметром

Нагрузка на аккумулятор требуется для проверки работоспособности АКБ. Нормативное напряжение может вынести любая АКБ, а вот уже нагрузку далеко не любая. Если нагрузить батарею, то напряжение изменится.

Проверка эта очень простая. Специальным прибором нагружаем аккумулятор.

Нагрузка должна быть почти в два раза больше емкости батареи. Например, если Ваш аккумулятор имеет емкость 80 А/ч, нагружаем его на 160 ампер.

Нагрузка даётся на 5 секунд (не больше)! Напряжение должно получиться выше 9 вольт. Если заряд падает ниже этого предела — это значит аккумулятор разряжен, либо его дальнейшая эксплуатация невозможна. В этом процессе есть один нюанс. После нагрузки, напряжение должно приблизиться к норме примерно за 5-6 секунд.

Чтобы узнать в каком состоянии аккумулятор, нужно повторить весь процесс после зарядки. Если со второго раза величина поднимается до 9 вольт и выше, значит АКБ в нормальном состоянии, но был разряжен.

Определение уровня заряженности

Измерение напряжения АКБ производится мультиметром (также подойдут вольтметр или нагрузочная вилка). Для того чтобы замерить напряжение (неважно под нагрузкой или в покое) необходимо перевести регулятор мультиметра в режим «U» и прислонить щупы прибора к клеммам аккумулятора. На дисплее отобразиться результат замера.

Как писалось выше — замер можно производить в покое и под нагрузкой. В первом случае, а также, в случае, если мы берём нагрузку с внешнего прибора — электрические цепи должны быть разомкнуты, зажигание отключено.

Проверка напряжения аккумулятора под нагрузкой при помощи бортовой сети автомобиля — нежелательна, потому что сеть подключена не напрямую к батарее. Поэтому здесь могут быть погрешности измерений и неточности.

Важно!  Нагрузочная вилка должна использоваться строго в соответствии с полюсами (плюс или минус). А вот при замерах вольтметром или мультиметром можно не обращать внимание на полярность щупов и клемм аккумулятора.

Помимо напряжения, есть ещё уровень заряженности аккумулятора Эти две величины неразрывны между собой. Зная нормальное и фактическое напряжение батареи, мы можем определить до какой степени она заряжена, нужно ли подзаряжать ещё. Рассмотрим как проверить уровень заряда аккумулятора.

Читайте также:  Почему садится аккумулятор за ночь

Таблица заряженности

Данная таблица поможет определить состояние аккумулятора и степень его заряженности.

Напряжение АКБ Степень заряженности АКБ
12,6 вольт и выше 100 %
12,5 вольт 90 %
12,42 вольт 80 %
12,32 вольт 70 %
12,2 вольт 60 %
12,06 вольт 50 %
11,9 вольт 40 %
11,75 вольт 30 %
11,58 вольт 20 %
11,31 вольт 10 %

Определить уровень заряда по напряжению не трудно.  Как видно из таблицы — при снижении напряжения до 12,06 вольт, можно говорить о разрядке аккумулятора наполовину. Если напряжение падает до 11,31 вольт, значит он заряжен всего лишь на 10%. Падение напряжения ниже говорит о его полном разряде. Напротив, если заряд аккумулятора 12,6 вольт и выше, значит он заряжен полностью и подзарядка не требуется. Напряжение в 12,5 — 13 вольт — именно то, до которого и нужно заряжать.

Нужно помнить что эти данные актуальны только для классических свинцово — кислотных АКБ, заряженность EFB, AGM, GEL и прочих, технологичных батарей требуется проверять по другим таблицам. К примеру вольтаж полностью заряженного EFB аккумулятора равен 16, вольт.

Полезное видео

Подробное видео об определении работоспособности аккумулятора по напряжению:

Причины отклонений от нормы

Если заряженная батарея теряет заряд в одночасье, причин может быть целый ряд. Уровень заряда аккумулятора может быстро снижаться вследствие естественной причины и ряда неполадок:

  • АКБ просто исчерпала свой ресурс из-за длительной эксплуатации и требует замены.
  • Также может сломаться генератор, который заряжает батарею в поездке и компенсирует затраты энергии аккумулятора на пуск стартера.
  • Если аккумулятор новый и замены не требует, а генератор работает без нарушений — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Подробно вопрос диагностики тока утечки в данной статье не рассматриваются, но ему нужно уделить пристальное внимание. В двух словах: ток утечки — это потребление тока, непредусмотренное конструкцией авто, которое планомерно садит ваш аккумулятор. Теоретически причиной возникновения тока утечки может оказаться любой прибор, подключенный к бортовой сети автомобиля.

Все вышеуказанные причины и неполадки разряжают ваш аккумулятор. Этим объясняется падение напряжения, в случае их появления. К счастью, нормальная и своевременная диагностика помогает легко их выявить и устранить.

Нельзя не отметить, что может возникнуть и обратная ситуация. Когда напряжение превысит 13 В и произойдёт так называемый перезаряд АКБ. Произойти это может по причине неисправного генератора (за исключением тех случаев, когда автовладелец намеренно перезарядил АКБ на станции, например для того чтобы поднять плотность электролита). Привести это может к выкипанию электролита и выходу батареи из строя. Вот основные неисправности машины, которые могут привести к перезаряду АКБ:

  • Сломано реле устройства. Этот элемент отключает генератор после полной зарядки батареи. Если он не работает — ток и дальше поступает в полностью заряженную батарею. Это простая неполадка, заменить реле не трудно, да и недорого.
  • Сломан сам генератор. Ремонт обойдётся дороже, но суть та же, что и в предыдущем пункте.
  • Неверно выбрано зарядное устройство.

Повторные замеры напряжения на клеммах аккумулятора после устранения причин и нескольких часов его эксплуатации показывают правильность той или иной причины. Важно оценить и такие показатели, как уровень плотности электролита.

В заключении хотелось бы отметить, что своевременная диагностика и устранение причин продлит срок жизни Вашего аккумулятора и сбережёт нервы и деньги в кошельке.

Степень заряда автомобильного аккумулятора

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Измерение вольтажа производится вольтметром. Он встречается в составе мультиметра, в конструкции нагрузочной вилки и в ассортименте дополнительного бортового оборудования. Вещь бездушная, но будучи присоединенной к АКБ, способна вызывать тревогу.

Без нагрузки: что показывает тестер при 100% заряде

12,6-12,7 Вольт при +20…+25°C. Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.

Сразу после отключения крокодилов зарядного устройства разность потенциалов несколько выше. Конкретной цифры нет. К примеру, у AGM она может быть в районе 13,8-14,8 В, у EFB и кальциевого – 13,8-14,4 В.

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.


Проблема в том, что у каждого АКБ свой показатель в А*ч, а единого напряжения, соответствующего 100% заряду под нагрузкой – нет. Таблиц тоже нет, зато есть еще одна головная боль. Отсутствуют единые требования к изготовлению нагрузочных вилок. В результате, можно купить прибор, потребляющий, скажем, 200 А или 100 А. И тогда вовсе возникает путаница.

Остается полагаться на реальные данные, которые берутся из опытов. Известно, что обычная батарея на 55 А*ч считается полностью заряженной, если нагрузочная вилка выдает 10,5 В, при этом:

  • Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
  • Температура окружающей среды – около +15°C.
  • Нагрузка – 100 А.

В дополнение к вольтажу: плотность электролита заряженной АКБ

С эпохи дефицита батарей известно, что напряжение заряженного аккумулятора автомобиля напрямую зависит от плотности электролитической жидкости. С тех пор ничего не изменилось. Электролит – это по-прежнему смесь серной кислоты и дистиллированной воды, а ареометр – прибор №1 в комплекте юного аккумуляторщика.

1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В. Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%. Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:

  • При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
  • Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
  • При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.

В холодных регионах принято добавлять в электролит серную кислоту, благодаря чему повышается его плотность. При 1,30-1,32 г/см3 напряжение аккумулятора автомобиля на морозе должно быть 12,9 В без нагрузки (температура: -10…-15°C). Увеличивая концентрацию сернокислого компонента, не стоит превышать 1,35 г/см3, иначе он начнет разъедать пластины.

К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:

  1. Уменьшается плотность электролитической жидкости в банках.
  2. Аккумулятор быстро разряжается и быстро заряжается.
  3. Пластины покрыты белым слоем.

Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ. Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.

Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.

Что делать, если разность потенциалов ниже 12,6 В

  • Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
  • Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Интересные факты из эксплуатации аккумуляторных батарей

Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.

Батарея и стартер

Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.

Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет.
Результат получен при определенных условиях:

  • Емкость АКБ – 60 А*ч.
  • Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
  • Батарея ночевала на улице.
  • Длительность 1 попытки безуспешного запуска – 10 секунд.
  • Машина – Lada Priora.
  • Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.

Мультиметр – аккумулятор – ЗУ

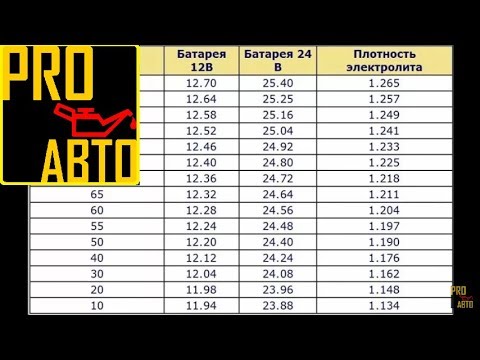

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.

Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.

Рабочее состояние аккумуляторной батареи определяется по ее напряжению, которое, надо заметить, при разряде, заряде и на холостом ходу будет очень сильно различаться и, тем не менее, эта характеристика АКБ является основной для определения степени заряженности аккумулятора вашего автомобиля.

Первый способ
Можно воспользоваться двумя простыми методами определения заряженности АКБ. Первый способ наиболее простой. Он заключается в обычном измерении электрического напряжения на контактных клеммах аккумуляторной батареи, для чего необходим цифровой вольтметр, поскольку он может показать при замере точное значение уровня напряжения АКБ, включая десятые и даже сотые доли вольта.
Напряжение аккумуляторной батареи измеряют на ее клеммах обязательно при отсутствии как разрядного, так и зарядного токов в течение 4-5 часов. Это время необходимо для того, чтобы напряжение могло придти в нормальное стабильное состояние. Нормальное напряжение стартерных аккумуляторных батарей с жидким электролитом составляет от 12,5 до 12,9 вольт. В таблице мы привели показатели напряжения для АКБ с жидким электролитом и степень его заряженности.

Ниже: степень заряженности, % -> Напряжение батареи (В.)
100 -> 12.71
95 -> 12.65
90 -> 12.57
85 -> 12. 53
80 -> 12.47
78 -> 12.41
70 -> 12.37
65 -> 12.33
60 -> 12.29
55 -> 12.25
50 -> 12.21
40 -> 12.13
30 -> 12.05
20 -> 11.99
10 -> 11.95
Более точно измерить уровень заряженности аккумулятора можно только с помощью специальных зарядных устройств с микропроцессором и памятью. Эти современные устройства могут отслеживать как разряд, так и заряд аккумулятора на протяжении нескольких циклов. Такой метод является наиболее точным и с его помощью можно сэкономить деньги при замене или обслуживании аккумулятора.

Второй способ определения заряженности АКБ
Второй способ заключается в измерении плотности электролита и по этому параметру можно будет определять степень заряженности аккумулятора вашей автомашины, но этот метод подходит не ко всем аккумуляторам, а только к АКБ с жидким электролитом.
В таблице приведены показатели плотности электролита и соответствующий этому показателю уровень заряженности аккумулятора.

Ниже: уровень заряженности, % -> Плотность электролита
100 -> 1.266
95 -> 1.258
90 -> 1.250
85 -> 1.242
80 -> 1.234
78 -> 1.226
70 -> 1.219
65 -> 1.212
60 -> 1.205
55 -> 1.198
50 -> 1.191
40 -> 1.177
30 -> 1.163
20 -> 1.149
10 -> 1.135

Информационный сайт о накопителях энергии

Автомобильная батарея состоит из 6 элементов, соединенных последовательно. Каждая банка имеет полный заряд 2,10-2,15 В, поэтому общее напряжение суммируется, составляет 12,6 – 12,8 В. Какое напряжение у АКБ после отключения ЗУ? При установке аккумулятора в авто величина напряжения после зарядки должна быть 12,4 В. это нормально. Аккумулятор автомобиля стартовый, в период запуска двигателя разряжается, в процессе движения восстанавливает энергию от генератора машины. Если напряжение в аккумуляторе снижается до 12 В, устройство требует зарядки от сети. Большая потеря заряда в банках характеризуется, как глубокий разряд, разрушающий батарею.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Напряжение на клеммах аккумулятора при зарядке

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

  • состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
  • многое зависит от уровня заряда АКБ;
  • определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Зарядка аккумулятора постоянным сопротивлением

Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.

На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания величины тока зарядки используется резистор — балластное сопротивление.

Какое напряжение выставлять при зарядке аккумулятора

Напряжение это разность потенциалов, и ток потечет в ту сторону, где эта величина будет меньшей. Поэтому напряжение зарядного устройства выбирается всегда выше, чем уровень зарядки автомобильного аккумулятора. Чем больше разница напряжения, тем быстрее и полнее наберет емкость аккумулятор автомобиля после зарядки.

Во время зарядки при постоянном напряжении предел установленного на ЗУ параметра ниже, чем характеристика, при которой начинается выделение газов из обслуживаемого аккумулятора. Какое значение разности потенциалов нужно для зарядки автомобильного аккумулятора? Максимальное напряжение, применяемое при зарядке батареи 16, 5 В. Какой параметр должен быть, зависит от вида АКБ. От напряжения зависит время и полнота зарядки аккумулятора. Соотношение напряжения заряда, восстановления емкости для батареи 12 В за 24 часа таково:

  • Напряжением 14,4 В можно зарядить батарею на 75-80 %;
  • Используя напряжение 15 В степень заряда 85 – 90 %;
  • Напряжением 16 В батарея заряжается на 95 – 97 %;
  • Максимальным напряжением 16,3 -16,5 В батареи заряжаются полностью.

При достижении напряжения на батарее 14,4 – 14,5 на ЗУ загорается сигнал окончания зарядки.

Установлено, что именно это напряжение автомобильного аккумулятора не создает газовыделения после и во время зарядки. Поэтому при реальной эксплуатации автомобилей, генератор через регулятор напряжения ограничивает максимальный уровень напряжения этим значением. Летом этот показатель близок к 100 % емкости, зимой соответствует 13,9-14,3 В, при работающем моторе, что соответствует 70-75 % емкости.

Максимальное напряжение зарядки аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Напряжение аккумулятора в конце зарядки

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Зависимость зарядки аккумулятора от напряжения

Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.

Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.

Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей.

Видео

Предлагаем посмотреть советы специалиста, как правильно заряжать и обслуживать аккумулятор автомобиля, какое напряжение должно быть на аккумуляторе после зарядки.

Таблица зарядки акб по напряжению

Зарядка аккумулятора автомобиля — это процесс полного или частичного заряда аккумуляторной батареи при помощи специального зарядного устройства, данный процесс не такой простой, как может показаться на первый взгляд. В данной статье будут рассмотрены правила зарядки автомобильных аккумуляторов на примере кислотных АКБ. Но, для начала рассмотрим компоненты зарядных устройств.

Как заряжать аккумулятор зарядкой.

Зарядка аккумулятора автомобиля – это, по сути, зарядное устройство (ЗУ), преобразователь электроэнергии, который производит заряд электрических аккумуляторов из внешнего энергетического источника. Наиболее простые ЗУ включают в себя только два элемента – понижающий трансформатор и диодный мост. Переменное напряжение (220В) поступая в ЗУ, преобразуется в постоянное (15В), за счет трансформатора и диодного моста. Данного вольтажа хватает для зарядки кислотного АКБ.

Таблица зависимости напряжения и степени зарядки аккумулятора.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)

Напряжение, В (в отсутствии нагрузки)

Напряжение, В (с нагрузкой 100 А)

Степень заряда АКБ, %

Температура замерзания электролита, гр. Цельсия

В конструкцию ЗУ очень часто включают дополнительные датчики (амперметр и вольтметр) и регуляторы (напряжения и силы тока). Они помогают более точно подобрать вольтаж для каждого отдельного аккумулятора. Хотя имеются уже ЗУ с автоматической регулировкой, которые сами подстраиваются под конкретный АКБ.

Условия зарядки аккумулятора.

Какие условия нужно учитывать при зарядке аккумулятора? Это простые параметры, которые обязательно нужно учитывать. Перед зарядкой аккумулятора, нужно учитывать несколько простых параметров:

  • Оптимальной силой тока для зарядки является показатель в 10% от номинальной емкости кислотного АКБ. Например, если емкость аккумулятора составляет 80Ач, то сила тока при зарядке должна составлять 8А.
  • Напряжение на клеммах зарядного устройства должно быть на 10% выше от напряжения батареи. Т.е. если напряжение на клеммах аккумулятора (он должен быть полностью заряжен) составляет 12,6В, то на клеммах ЗУ оно должно составит 13,86В.
  • Для быстрой зарядки аккумуляторной батареи нужно использовать электричество с силой тока в 20-30А. Но, такую зарядку не желательно производить, так как она очень сильно повреждает аккумулятор.
  • Заряжая гелиевый аккумулятор нельзя превышать напряжение в 14,2В. Данный показатель является критическим для АКБ.

Теперь перейдем к самой зарядке аккумулятора.

Домашняя зарядка аккумулятора.

Домашняя зарядка аккумулятора — процесс зарядки аккумуляторной батареи при помощи специального зарядного устройства в домашних условиях. Перед началом домашеней зарядки аккумулятора нужно убедиться в том, что аккумулятор цел и действительно разряжен. Поэтому его нужно аккуратно извлечь из автомобиля и очистить от грязи. Далее следует внимательно осмотреть его корпус на наличие трещины. Если такая имеется, то это значит что в внутри уже нету электролита (он вытек) и использовать аккумулятор не представляется возможным.

Определить уровень разряда батареи можно по цвету специального индикатора, который производители устанавливают на крышке корпуса. Разные аккумуляторы имеют в свою очередь разные индикаторы, поэтому нужно заранее обратить внимание на наклейку с пояснением, которая в большинстве случаев размещена где-то рядом на крышке.

Заряд аккумулятора можно проверить и по напряжению на клеммах, воспользовавшись обычным тестером. Если батарея разряжена напряжение будет ниже номинального.

Также следует проверить уровень электролита через заливные пробки. Он должен быть чистым и не иметь примесей, а его уровень должен покрывать пластины. Если видны пластины – нужно долить дистиллята.

Еще перед началом заряда нужно очистить вентиляционное отверстие в крышке аккумулятора.

Зарядка аккумулятора зарядным.

Зарядка аккумулятора зарядным устройством осуществляется вне жилого помещения, так как идет испарение электролита. Также сначала к аккумулятору подсоединяется ЗУ и только потом подключается к электрической сети. К этому нужно отнестись очень внимательно, так как неправильное подключение приведет к выходу из строя предохранителей ЗУ.

Аккумулятор может заряжаться двумя разными способами:

  1. В первом случае зарядку можно производить при постоянном значении напряжения (14-15В), изменяя силу тока. Т.е. в начале она может достигать 20-30А, но по мере зарядки аккумулятора должна снижаться.
  2. Второй вариант диаметрально противоположный. Сила тока является постоянным значением, а напряжение меняется. Этот способ более сложный, так как требует определенных знаний и навыков.

После зарядки можно проверить напряжение на клеммах аккумулятора. Сделать это можно с помощью нагрузочной вилки. Если таковой не имеется, то можно просто поместить батарею в автомобиль. Заряженный аккумулятор, без каких либо проблем будет запускать силовую установку и крутить стартер.

Таблица для оценки степени заряда аккумулятора по напряжению (ЭДС)

Напряжение, измеренное на выводах аккумулятора, В

Напряжение аккумулятора автомобиля — ведущий показатель, на основании которого грамотному водителю следует делать выводы о том, в каком состоянии находится АКБ, нуждается ли она в зарядке или в замене. Известно, что имеется прямая зависимость напряжения от уровня заряда автомобильного аккумулятора. Вначале мы рассмотрим вопрос о том, на основании каких показателей напряжения можно сделать вывод о работоспособности АКБ, почему батарея теряет U и что означает норма напряжения. После этого попробуем определить заряд аккумулятора по напряжению: таблица, на основании которой делаются те или иные выводы о состоянии батареи, будет приложена в конце статьи.

Аккумулятор теряет напряжение: в чем причина?

Если заряженный источник питания быстро разряжается, причин такого «поведения» батареи может быть несколько. Уровень заряда аккумулятора может быстро падать вследствие естественной причины: АКБ просто исчерпала свой ресурс обычным путем и нуждается в замене.

Также может выйти из строя генератор, который заряжает батарею в процессе езды, помогая ей поддерживать необходимый уровень рабочего состояния. Если аккумулятор еще не старый, и генератор в порядке — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Кроме этого, бортовая сеть автомобиля может быть неисправной — например, магнитола или какой-нибудь другой прибор берет слишком много тока, и аккумулятор просто не справляется с этой нагрузкой.

Для того чтобы устранить падение напряжения, иногда бывает достаточно исправить возникшую неполадку путем технического осмотра, выявления причины, ее устранения и повторных замеров напряжения на клеммах аккумулятора после нескольких часов его эксплуатации. Важно оценить и такие показатели, как уровень плотности электролита, а также измерить напряжение под нагрузкой и без нее. Подробнее о проверке АКБ нагрузочной вилкой →

Что означает нормальное напряжение аккумулятора?

Для нормальной работы батареи ее напряжение должно колебаться в пределах 12,6-12,7 вольт, не меньше. Эта норма должна быть усвоена начинающими водителями, как таблица умножения — для того, чтобы не пропустить критический уровень падения заряда аккумулятора и не оказаться в том положении, когда машина внезапно «встанет».

Также следует знать и о том, что, в зависимости от характеристик АКБ и автомобиля, а также иных сопутствующих условий, норма может изменяться — до 13 вольт и чуть выше. Именно так утверждают некоторые производители аккумуляторных батарей, и этот фактор тоже нужно принимать во внимание. То, сколько вольт должно быть в идеале — цифра относительная. Но ориентироваться всегда нужно на показания от 12,6 до 13,3 вольт — в зависимости от типа и страны-производителя АКБ.

Если напряжение в батарее опускается ниже 12 вольт — она разряжена, как минимум, наполовину, а когда оно падает ниже 11,6 вольт — аккумулятор срочно нуждается в зарядке.

Итак, норма показателя напряжения большей части автомобильных АКБ — от 12,6 до 12,7 вольт, а если используется нестандартная модель аккумулятора, норма U может быть несколько выше: 13 вольт, но максимум 13,3. Некоторые начинающие автомобилисты спрашивают о том, какой должен быть показатель U в идеале. Идеальных цифр, разумеется, нет, поскольку меняться может и уровень тока в сети авто, и погодные условия, и потребление энергии отдельными элементами бортовой сети автомобиля.

Для того чтобы не пропустить того момента, когда заряд батареи станет понижаться до критического уровня, существует так называемая таблица заряда АКБ. Если вы замерили U на клеммах вашей батареи, можно определить заряд аккумулятора по напряжению: таблица поможет сориентироваться в этом. В ней выведена прямопропорциональная зависимость U от уровня заряженности АКБ в процентном соотношении.

Также в таблице приведены показатели плотности электролита и температуры, при которой он может замерзать в холодное время года — тоже в зависимости от того, каков уровень заряда и U в аккумуляторе.

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации. И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя. Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

  • по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
  • спектральным анализом;
  • приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута. Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

  1. АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
  2. На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
  3. На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ

Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт

Напряжение в разомкнутой цепи

в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт

Как узнать заряженность аккумулятора - Мобильные Электросистемы

Содержание статьи

Напряжение аккумулятора

Проще всего оценить уровень заряда аккумулятора по напряжению на его клеммах. Для этого подойдет любой вольтметр, однако результат скорее всего окажется неточным. На измерения повлияют состояние материалов ячейки и ее температура. Наибольшая погрешность возникнет сразу после разряда или зарядки. Зарядное устройство или нагрузка выведут аккумулятор из устойчивого состояния, напряжение исказится и перестанет  точно соответствовать заряженности.

Обратно в состояние покоя аккумулятор возвращается долго. Чтобы напряжение точно отражало реальный уровень зарядки, аккумуляторная батарея должна находиться без нагрузки в течение не менее четырех часов. Производители свинцово-кислотных батарей рекомендуют выдерживать их перед проверкой в течении суток. Для работающего аккумулятора такой длительный период простоя не подходит

Свинцово кислотные аккумуляторы имеют различную конструкцию и химический состав пластин. Их также нужно учитывать при оценке заряженности аккумулятора с помощью вольтметра. Например, добавки кальция, делающие аккумулятор малообслуживаемым, повышают напряжение на 5-8 %. А напряжение AGM аккумуляторов как правило выше, чем батарей с жидким электролитом.

Дополнительно вводит в заблуждение поверхностный заряд из-за которого напряжение сразу после зарядки оказывается выше нормального. Поэтому чтобы снизить ошибку, перед измерением от аккумулятора отключают всю нагрузку и в течении нескольких минут разряжают его небольшим током. Наконец на напряжение влияет окружающая температура. В теплом помещении или жарком климате оно возрастает, в холодном становится ниже.

Разрядные профили свинцово-кислотного и LiFePO4 аккумуляторов. У литиевого аккумулятора напряжение держится почти постоянным в течении всего разряда. Определить с помощью вольтметра его состояние сложно

Каждый тип аккумуляторов имеет собственную уникальную кривую разряда. У свинцово-кислотных она имеет явно выраженный наклон, поэтому напряжения более менее точно соответствует состоянию АКБ. У Li-марганцевых, LiFePo4 и NMC аккумуляторных батарей напряжение остается постоянным до тех пор пока аккумулятор не разрядится до 80 процентов от номинальной емкости. Разрядная кривая этих аккумуляторов идет горизонтально в течении всего времени работы, а затем резко обрывается. Для источника энергии такая характеристика подходит лучше всего, но оценить состояние аккумулятора по напряжению в этом случае почти невозможно. Напряжение указывает только на полный заряд и разряд, но ни как не выделяет важную среднюю часть графика.

Несмотря на неточности, по напряжению заряженность аккумуляторов определяют чаще всего. А чтобы снизить погрешность, современные устройства используют периоды отключенной нагрузки, для самонастройки и «обучения».

Ареометр

У свинцово-кислотных аккумуляторов с жидким электролитом заряженность можно определить с помощью ареометра. Принцип действия этого устройства основан на том, что во время зарядки концентрация серной кислоты возрастает и плотность электролита увеличивается. При разряде серная кислота вступает во взаимодействие с пластинами аккумулятора, образует на их поверхности сульфат свинца и ее концентрация в электролите понижается. Плотность электролита в этом состоянии приближается к плотности воды.

Плотность электролита, заряженность и напряжение для стартерных аккумуляторных батарей.

Приблизительное состояние заряда аккумулятора, % Средняя плотность Напряжение, В
2 6 8 12
100 1,265 2,1 6,32 8,43 12,65
75 1,225 2,08 6,22 8,3 12,45
50 1,190 2,04 6,12 8,16 12,24
25 1,155 2,01 6,03 8,04 12,06
0 1,120 1,098 5,95 7,72 11,89

Стандартами плотность электролита для полностью заряженного стартового свинцово-кислотного аккумулятора определена в 1,265. Однако, чтобы повысить отдачу, производители аккумуляторных батарей иногда поднимают ее до 1,280 и выше. Заряженность такого аккумулятора, полученная по стандартной таблице, оказывается лучше, чем есть на самом деле. Кроме того, из-за повышенной плотности электролита возрастает коррозия и срок службы аккумулятора сокращается

На показания ареометра влияют не только состояние аккумулятора и концентрации кислоты, но и уровень электролита в аккумуляторной ячейке. Когда вода испаряется, электролит понижается, концентрации серной кислоты возрастает и ареометр показывает более высокое значение. У  перезалитого аккумулятора плотность электролита наоборот оказывается ниже.

Если электролит в ячейках идет почти не перемешивающимися слоями, то про такой аккумулятор говорят, что он стратифицирован.  Показания ареометра в этом случае также окажутся не точными из-за того, что на поверхность поднимется самый легкий слой, а тяжелые опустятся ближе ко дну.

Плотность электролита различна для разных типов аккумуляторных батарей. В аккумуляторах глубокого разряда максимальную удельную энергию получают при плотности 1,330. Авиационные аккумуляторы имеют плотность до 1,285, а тяговые аккумуляторы погрузчиков около 1,280. У стартовых аккумуляторов плотность ниже – 1,265. Самая низкая плотность электролита у аккумуляторов, предназначенных для буферного режима работы —  около 1,225.

Температура электролита, С Плотность при полной зарядке
40 1,266
30 1,273
20 1,280
10 1,287
0 1,294

Низкая концентрация серной кислоты уменьшает коррозию и продлевает срок службы аккумуляторных батарей, но снижает удельную энергию или емкость. Высокая искусственно повышает напряжение холостого хода, и приводит к неправильному определению состояния с помощью ареометра или вольтметра. Однако абсолютно правильных значений плотности не существует. Так одна и таже модель аккумуляторов глубокого разряда в полностью заряженном состоянии может иметь плотность 1,277  —  1,305, а в полностью  разряженном 1,097  —  1,201.

Температура — это еще один фактор, влияющий на плотность электролита. Чем ниже температура, тем плотнее электролит. В таблице 3 представлена зависимость плотности электролита аккумулятора глубокого разряда от температуры

Ареометр покажет заряженность аккумулятора точнее, если измерять плотность не сразу после зарядки, разряда или добавления в аккумуляторную батарею воды, а спустя некоторое время.

Счетчик ампер-часов

Профессиональные портативные устройства, ноутбуки и медицинское оборудование определяют заряженность с помощью кулонометров, которые измеряют входной и выходной ток аккумулятора. Поскольку в качестве единицы измерения в них используется  Ампер-секунда (As), то кулонометры также называют счетчиками ампер-часов. Кулонометры получили название в честь Чарльза-Августина де Кулона, открывшего в восемнадцатом веке закон взаимодействия двух неподвижных электрических зарядов.

Счетчики ампер часов определяют заряженность точнее, чем вольтметры и ареометры. Однако они не учитывают потери энергии — аккумулятор всегда сохраняет меньше ампер часов, чем получает во время зарядки. У литиевых аккумуляторов кулоновская эффективность выше, а уровень саморазряда ниже, поэтому с этим типом АКБ счетчики ампер часов работают особенно хорошо.

Blue Sea 1830 Sterling Power PMP1

Максимальный измеряемое напряжение, В 70 199
Максимальный измеряемый ток, А 500 199
Шунт 500А/50мВ 200А/100мВ
Количество подключаемых аккумуляторных батарей 3 4
Измерение напряжения аккумуляторов, шт 3 4
Измерение тока аккумуляторов, шт 1 4
Измерение заряженности аккумуляторов, шт 1 1
Реле Высокое и низкое напряжение, высокий ток, низкий заряд аккумулятора
Подключение Отрицательный проводник Положительный или отрицательный проводник



Современные кулонометры учитывают саморазряд из-за старения аккумулятора и изменения окружающей температуры. Однако некоторым моделям требуется периодическая калибровка для того чтобы «цифровой аккумулятор» в их памяти совпадал с реальным «химическим аккумулятором».

Калибровку исключают с помощью алгоритма «обучения», подсчитывающего сколько энергии аккумулятор отдал за предыдущий цикл разряда. Другие устройства дополнительно контролируют время зарядки, поскольку считается, что потерявший емкость аккумулятор зарядится быстрее, чем хороший.

Импедансная спектроскопия

Импедансная спектроскопия – еще один способ определить заряженность аккумуляторной батареи. Это технология не нова, но до последнего времени ее развитие сдерживалось размерами устройств и их высокой стоимостью.

Сущность метода состоит в следующем. Тестер сканирует аккумулятор электрическим сигналом малой амплитуды частотой 20 — 2000 Гц. Полученный отклик измеряется и обрабатывается процессором, который составляет «портрет» аккумуляторной батареи.  Зависимость электрохимического импеданса аккумулятора от частоты сигнала позволяет исследовать различные свойства аккумулятора и выдавать данные о его емкости, токе холодного пуска и состоянии заряда в течении 15 секунд

Импедансная спектроскопия подходит для работы с аккумуляторами под постоянной нагрузкой в несколько десятков ампер. Поляризационное напряжения и поверхностный заряд в этом случае не влияют на показания прибора, поскольку состояние заряда аккумулятора измеряется независимо от напряжения. Метод  помогает отличить нормальный аккумулятор с низким уровнем заряда от аккумулятора с дефектом.

С помощью импедансной спектроскопии определяют заряженность новых аккумуляторов с хорошо известной постоянной емкостью. Измерения можно проводить под нагрузкой, но заряжать аккумулятор во время теста нельзя.



Какое напряжение у заряженного гелевого аккумулятора? © Солнечные.RU

Какое напряжение у полностью заряженного гелевого / agm аккумулятора?

Напряжение полностью заряженного AGM или гелевого аккумулятора составляет 13,0 Вольт.

Перед проверкой напряжения следует отключить всё от плюсовой клеммы АКБ и подождать 10 минут.



Таблица и график зависимости напряжения гелевого аккумулятора от степени разряда.

Для проверки уровня заряда по напряжению следует отключить всё от плюса аккумуляторной батареи и подождать 10 минут перед проведением измерения напряжения.

В следующей таблице приведена примерная зависимость напряжения холостого хода гелевого аккумулятора от степени его разряда.

Напряжение гелевой / AGM АКБ, Вольт Уровень заряда Степень разряда
13,0 100% 0%
12,8 90% 10%
12,6 80% 20%
12,4 70% 30%
12,2 60% 40%
12,0 50% 50%
11,8 40% 60%
11,5 30% 70%
11,2 20% 80%
10,9 10% 90%
10,5 0% 100%

Для точной оценки степени разряда следует применять мониторы АКБ.

На следующем графике приведена реальная разрядная характеристика гелевой аккумуляторной батареи емкостью 200 А*час. Разряд производился постоянной мощностью 1300 Ватт (ток разряда плавно увеличивался со 110 до 130 Ампер по мере падения напряжения).

Как видно из этого графика, в начале, при подключении мощной нагрузки напряжение падает на 1 Вольт (при токе разряда 110 Ампер), а в конце, при отключении нагрузки напряжение растет примерно на 2 Вольта. Эти изменения напряжения связаны с падением напряжения на внутреннем сопротивлении АКБ, соединительных проводах и предохранителе, возникающем при подключении нагрузки. По этой причине невозможно только по напряжению точно оценить степень разряда АКБ, к которой подключена нагрузка.



Какое напряжение у полностью разряженного гелевого / agm аккумулятора?

Напряжение полностью разряженного AGM или гелевого аккумулятора составляет 10,5 Вольт.

Перед проверкой напряжения следует отключить всё от плюсовой клеммы АКБ и подождать 10 минут.

Не рекомендуется оставлять свинцово-кислотную АКБ любого типа в разряженном состоянии. Для продления срока службы желательно производить зарядку сразу после полного или частичного разряда.



Смотрите также:



Таблица напряжения батареи

: измерение уровня заряда батареи

Прочтите нашу таблицу напряжения батареи, чтобы измерить и понять состояние заряда батареи для вашей домашней солнечной системы.


Проверка уровня заряда солнечной батареи

Солнечные панели - это значительные инвестиции, но со временем они могут окупиться как источник энергии, работающий вне сети. Для автономных систем требуется блок солнечных батарей из батарей глубокого цикла для хранения производимой электроэнергии.Эти батареи необходимы для вашей солнечной энергетической системы, поэтому очень важно заботиться о них и поддерживать их эффективную работу.

Конечно, солнечные батареи и их заряд (пока) не являются общеизвестными, поэтому их обслуживание или решение проблемы может оказаться сложной задачей. К тому же они дороги, и одно только техническое обслуживание заставляет некоторых людей задуматься - как еще я могу получить чистую энергию в своем доме по более низкой цене?

Как я могу использовать чистую энергию для основного электричества?

Важно помнить, что вы контролируете потребление электроэнергии в своем доме - факт, о котором многие из нас забывают.Если ваш дом не является полностью автономным, вы полагаетесь на коммунальную компанию, которая предоставит вам и взимает плату за использование электроэнергии.

Знаете ли вы, что вам не нужно платить за угольную электроэнергию, если вы не хотите? Во многих штатах вам не нужно платить за угольную электроэнергию или ждать непредсказуемых счетов каждый месяц. Мы революционизируем то, как мы выбираем и оплачиваем нашу энергию, поэтому гигантские и дорогие системы, такие как солнечные батареи, не нужны для того, чтобы вносить свой вклад в развитие мира.

Мы предоставляем нашим клиентам возможность выбрать экологически чистую энергию и план подписки, который им подходит - это означает стабильный ежемесячный счет без непредвиденных платежей или беспокойства о том, что вы вносите свой вклад в ущерб окружающей среде.Если вы хотите узнать больше о том, чем мы можем вам помочь, нажмите здесь.

Если у вас уже есть солнечная система, то в этой статье мы ответим на все самые распространенные вопросы, которые мы слышим о солнечных батареях, и расскажем, как измерить уровень заряда вашей солнечной батареи у вас дома.

На сколько хватает солнечных батарей?

Срок службы солнечной батареи обычно составляет от 5 до 15 лет. Однако, если за ними хорошо ухаживать, срок их службы может быть увеличен до 25 лет, что соответствует средней продолжительности жизни солнечной панели.

Вы должны знать, что на срок службы солнечной батареи значительно влияют экстремальные температуры. Некоторые батареи имеют встроенную защиту от этих температур, но если у вас нет, вам необходимо принять необходимые меры предосторожности.

Когда солнечная батарея подвергается воздействию температур ниже 30˚F, ей требуется более высокое напряжение для достижения максимального заряда. И наоборот, когда температура превысит 90 ° F, солнечная батарея начнет перегреваться, поэтому необходимо будет снизить напряжение, чтобы она не перегрузилась.Когда возникает любая из этих ситуаций, даже если это временно, это влияет на срок службы батареи.

Аккумулятор глубокого разряда прослужит дольше, если глубина разряда (DOD) не может опуститься ниже 50% до того, как он будет заряжен.

Что такое аккумулятор глубокого разряда?

Батарея глубокого цикла состоит из группы отдельных 2-вольтовых элементов, в которых накапливается энергия, вырабатываемая фотоэлектрическими сетями (то есть солнечными панелями). Элементы в батарее глубокого цикла преобразуют неиспользованную электрическую энергию в химическую энергию, которая затем преобразуется обратно в электрическую энергию только тогда, когда это необходимо. Эти батареи известны как «вторичные батареи», потому что их можно перезаряжать и использовать снова и снова в течение многих лет.

Как измерить заряд солнечной батареи?

Заряд солнечной батареи измеряется в терминах состояния заряда (SOC), также известного как напряжение внутри батареи. Если вы хотите знать, как проверить, какой заряд у вашей солнечной батареи, просто продолжайте читать!

Каков уровень заряда аккумулятора?

Состояние заряда - это уровень заряда, оставшийся в одной батарее глубокого цикла или в банке солнечных батарей.Напряжение заряда незначительно меняется в зависимости от типа используемой батареи глубокого разряда. Это может быть герметичный или заливной свинцово-кислотный аккумулятор, гелевый аккумулятор или аккумулятор AGM, и он будет отличаться для разных производителей.

Возраст батареи, а также погодные или климатические условия также влияют на SOC батареи, поскольку в конечном итоге они вызывают снижение полного заряда, который может удерживать батарея. Вот почему так важно регулярно проверять SOC, чтобы вы могли убедиться в исправности каждой батареи глубокого цикла в вашем банке солнечных батарей.

Как мне проверить уровень заряда аккумулятора?

Если у вас нет солнечного регулятора напряжения или солнечного контроллера заряда, самый простой способ проверить уровень заряда батареи - использовать мультиметр. Многие свинцово-кислотные батареи снабжены съемной крышкой, которая позволит вам измерить удельную массу с помощью ареометра, что является наиболее надежным способом определения степени заряда. Это то, что говорит вам напряжение SOC в каждой ячейке батареи.

Убедитесь, что вы снимаете показания SOC аккумулятора только тогда, когда он не получает никакого заряда.Другими словами, ночью или в темный день. Это означает, что вы можете получить более точные показания, чем если бы аккумулятор заряжался.

Таблица напряжения аккумулятора

Состояние заряда Герметичный / заливной свинцово-кислотный аккумулятор, напряжение Напряжение гелевой батареи Напряжение аккумулятора AGM
100% 12. 70+ 12.85+ 12.80+
75% 12.40 12,65 12,60
50% 12,20 12,35 12,30
25% 12,00 12,00 12,00
0% 11,80 11,80 11,80

Как заряжать солнечные батареи?

Панели солнечных батарей заряжают батареи глубокого цикла с помощью контроллера заряда солнечных батарей. Контроллер обеспечивает максимально возможную мощность солнечных панелей в батареях без перезарядки.

Банк солнечных батарей будет получать необычно высокое напряжение при первой зарядке, так как SOC батареи находится на самом низком уровне. По мере того, как аккумулятор глубокого разряда поглощает все больше и больше заряда, скорость заряда будет замедляться, пока он не будет полностью заряжен.

Если по какой-либо причине вы хотите зарядить аккумулятор без использования солнечной панели, вы можете сделать это с помощью стандартного зарядного устройства от сети.

Сколько времени нужно для зарядки солнечных батарей?

Время, необходимое для зарядки солнечной батареи, зависит от типа используемой батареи глубокого цикла и ее размера.

Как правило, солнечная панель, обеспечивающая 1 ампер электроэнергии, полностью заряжает аккумулятор за 5-8 часов при полном солнечном свете, но это время может быть увеличено при изменении угла наклона солнца или в случае облачности.

Как узнать, заряжается ли моя солнечная панель?

Если у вас есть контроллер заряда солнечной энергии, он покажет вам, сколько электроэнергии вырабатывает солнечная панель, а также сколько тока вырабатывается.

Если, однако, у вас нет контроллера заряда солнечной батареи и ваша батарея напрямую подключена к солнечной панели, вам необходимо проверить, заряжается ли она другим способом.Как мы уже говорили выше, именно здесь вам понадобится цифровой мультиметр для измерения напряжения постоянного тока с помощью щупов, красного и черного.

Три простых шага, чтобы узнать, заряжается ли ваша солнечная панель:

  1. Сначала следует измерить напряжение самой солнечной панели.
    Присоедините красный щуп к положительному выводу, а черный щуп к отрицательному выводу, при этом мультиметр должен установить напряжение постоянного тока. Если он работает правильно при солнечном свете, он покажет напряжение от 10 до 17 вольт, но если напряжение не отображается, возможно, проблема с подключением на самой солнечной панели.

  2. Затем следует измерить напряжение в точке подключения солнечной панели к батарее.
    Вам нужно будет отсоединить аккумулятор и измерить напряжение проводов. Этот уровень напряжения должен быть немного ниже, чем напряжение, измеренное на реальной солнечной панели, но если нет показаний напряжения, может быть разрыв соединения вдоль проводов.

  3. Наконец, вы можете измерить напряжение самой батареи, пока провода не подключены.
    Запишите это напряжение. Снова соберите солнечную батарею и дайте ей зарядиться, а затем повторно измерьте напряжение в конце дня. Если напряжение увеличилось после первого измерения, это означает, что батарея заряжается успешно.

Можно ли перезарядить аккумулятор с помощью солнечной батареи?

Да, вы можете перезарядить аккумулятор с помощью солнечной батареи. Большинство фотоэлектрических панелей с напряжением 12 В будут вырабатывать от 16 до 20 вольт, а большинству аккумуляторов глубокого цикла потребуется всего около 14-15 вольт для полной зарядки.Как мы уже говорили выше, контроллер заряда солнечной батареи используется для предотвращения перезарядки аккумулятора.

Как проверить блок солнечных батарей?

Рекомендуется регулярно проверять состояние вашего солнечного банка, и есть несколько способов сделать это:

Первый способ сделать это самый простой: во-первых, полностью зарядите батареи глубокого цикла в своей солнечной батарее. Затем проверьте напряжение каждой батареи с помощью мультиметра и отметьте каждый уровень, затем оставьте их без подключения к какой-либо солнечной панели в течение нескольких дней. По истечении этого времени снова проверьте напряжение каждой батареи в солнечном банке. Если напряжение внутри батареи снизилось без использования, это означает, что в ней есть неисправность, скорее всего, одна из ячеек в ней перестала работать.

В качестве альтернативы вы можете проверить каждую батарею в своем банке солнечных батарей, приложив нагрузку к каждой из них, это может быть что-то вроде лампочки или нагревателя. С помощью этого метода вам необходимо записать начальное напряжение батареи, затем подключить нагрузку и оставить ее работать где-то от 30 до 90 секунд и повторно записать напряжение батареи.Сравните вторую запись со всеми батареями в вашем банке, и любая неисправная батарея покажет более значительное падение напряжения, чем другие.

Посмотрите это видео для визуального объяснения того, как проверить состояние вашей солнечной батареи.

Зачем нужно обслуживать солнечную батарею?

При правильном обслуживании банка солнечных батарей вы можете максимально эффективно использовать солнечную энергетическую систему, чтобы она прослужила много лет. Он не только является возобновляемым источником энергии и, следовательно, полезен для окружающей среды, но и сэкономит вам деньги в долгосрочной перспективе!

Измерение уровня заряда - Battery University

Изучите измерения SoC и почему они неточны.

Метод напряжения

Измерение степени заряда по напряжению просто, но может быть неточным, поскольку материалы и температура элементов питания влияют на напряжение. Самая вопиющая ошибка SoC, основанная на напряжении, возникает при нарушении работы аккумулятора зарядом или разрядом. Возникающее в результате перемешивание искажает напряжение и больше не соответствует правильному эталону SoC. Для получения точных показаний аккумулятор должен находиться в разомкнутой цепи не менее четырех часов; Производители свинцово-кислотных аккумуляторов рекомендуют 24 часа.Это делает метод SoC на основе напряжения непрактичным для батареи в активном режиме.

Каждый химический состав батареи имеет свой уникальный характер разряда. В то время как SoC на основе напряжения достаточно хорошо работает для свинцово-кислотных аккумуляторов, которые не работают, плоская кривая разряда никелевых и литиевых аккумуляторов делает метод напряжения неприменимым.

Кривые напряжения разряда для литий-марганцевых, литий-фосфатных и NMC очень плоские, и 80 процентов накопленной энергии остается в плоском профиле напряжения.Хотя эта характеристика желательна в качестве источника энергии, она представляет проблему для измерения топлива на основе напряжения, поскольку она показывает только полный заряд и низкий заряд; важная средняя часть не может быть оценена точно. На рисунке 1 показан плоский профиль напряжения литий-фосфатных (LiFePO) аккумуляторов.


Рисунок 1: Напряжение разряда фосфата лития-железа.
Ли-фосфат имеет очень плоский профиль разряда, что затрудняет оценку напряжения для оценки SoC.

Свинцово-кислотные пластины имеют различный состав, что необходимо учитывать при измерении SoC напряжением. Кальций, добавка, которая делает батарею необслуживаемой, повышает напряжение на 5–8 процентов. Кроме того, тепло повышает напряжение, а холод вызывает его уменьшение. Поверхностный заряд еще больше вводит в заблуждение оценки SoC, показывая повышенное напряжение сразу после заряда; короткая разрядка перед измерением нейтрализует ошибку. Наконец, аккумуляторы AGM вырабатывают немного более высокое напряжение, чем их эквивалент.

При измерении SoC по напряжению холостого хода (OCV) напряжение батареи должно быть «плавающим» без подключенной нагрузки. С современными автомобилями дело обстоит иначе. Паразитные нагрузки для служебных функций переводят аккумулятор в состояние напряжения квазизамкнутой цепи (CCV).

Несмотря на неточности, большинство измерений SoC частично или полностью полагаются на напряжение из-за простоты. SoC на основе напряжения популярна в инвалидных колясках, скутерах и гольф-карах. Некоторые инновационные BMS (системы управления батареями) используют периоды отдыха для корректировки показаний SoC в рамках функции «обучения». На рисунке 2 показан диапазон напряжений свинцово-кислотного моноблока 12 В от полностью разряженного до полностью заряженного.

Рис. 2: Диапазон напряжения свинцово-кислотного моноблока 12 В от полностью разряженного до полностью заряженного.

Источник: Power-Sonic


Ареометр

Ареометр предлагает альтернативу измерению SoC затопленных свинцово-кислотных аккумуляторов.Вот как это работает: когда свинцово-кислотная батарея принимает заряд, серная кислота становится тяжелее, что приводит к увеличению удельного веса (SG). Когда SoC уменьшается из-за разряда, серная кислота удаляется из электролита и связывается с пластиной, образуя сульфат свинца. Плотность электролита становится легче и водоподобнее, а удельный вес - ниже. В таблице 2 приведены показания BCI стартерных батарей.

Примерно
в состоянии заряда
Средний
удельный вес
Напряжение холостого хода
6 В 8 В 12В
100% 1. 265 2,10 6,32 8,43 12,65
75% 1,225 2,08 6,22 8.30 12,45
50% 1,190 2,04 6,12 8,16 12,24
25% 1.155 2,01 6,03 8,04 12,06
0% 1,120 1,98 5,95 7,72 11,89

Таблица 2: Стандарт BCI для оценки SoC стартерной батареи с сурьмой.
Показания снимаются при 26 ° C (78 ° F) после 24-часового отдыха.

В то время как BCI (Battery Council International) указывает удельный вес полностью заряженной стартерной батареи равным 1.265, производители аккумуляторов могут предлагать 1,280 и выше. Увеличение удельного веса будет перемещать показания SoC вверх в справочной таблице. Более высокий удельный вес улучшит характеристики батареи, но сократит срок ее службы из-за повышенной коррозионной активности.

Помимо уровня заряда и плотности кислоты, низкий уровень жидкости также изменит SG. Когда вода испаряется, показания удельного веса повышаются из-за более высокой концентрации. Батарея также может быть переполнена, что снижает количество. При добавлении воды дайте время для перемешивания, прежде чем проводить измерение удельного веса.

Удельный вес зависит от типа аккумуляторной батареи. В аккумуляторах глубокого цикла используется плотный электролит с удельной массой до 1,330 для получения максимальной удельной энергии; авиационные батареи имеют удельную плотность около 1,285; тяговые батареи для вилочных погрузчиков обычно стоят 1,280; стартерные аккумуляторы идут по 1,265; а стационарные батареи имеют низкий удельный вес 1,225. Это уменьшает коррозию и продлевает срок службы, но снижает удельную энергию или емкость.

В мире батарей нет ничего абсолютного.Удельный вес полностью заряженных аккумуляторов глубокого цикла той же модели может составлять от 1,270 до 1,305; полностью разряженные, эти батареи могут варьироваться от 1. 097 до 1.201. Еще одна переменная, влияющая на показания удельного веса - это температура. Чем холоднее падает температура, тем выше (плотнее) становится значение удельного веса. В таблице 3 показана плотность удельного веса батареи глубокого разряда при различных температурах.

Температура электролита Гравитация при полном заряде Таблица 3: Соотношение удельного веса и температуры батареи глубокого разряда.

Более низкие температуры обеспечивают более высокие значения удельного веса.

40 ° С 104 ° F 1,266
30 ° С 86 ° F 1,273
20 ° С 68 ° F 1,280
10 ° С 50 ° F 1,287
0 ° С 32 ° F 1.294


Неточности в показаниях удельного веса могут также возникнуть, если батарея расслоилась, что означает, что концентрация небольшая сверху и большая снизу. (См. BU-804c: Потеря воды, стратификация кислоты и поверхностный заряд). Высокая концентрация кислоты искусственно повышает напряжение холостого хода, что может ввести в заблуждение оценки SoC из-за ложных показаний SG и напряжения. Электролит должен стабилизироваться после заряда и разряда, прежде чем снимать показания SG.


Счет по кулонам

Ноутбуки, медицинское оборудование и другие профессиональные портативные устройства используют подсчет кулонов для оценки SoC путем измерения входящего и выходящего тока.Ампер-секунда (As) используется как для заряда, так и для разряда. Название «кулон» было дано в честь Шарля-Огюстена де Кулона (1736–1806), который наиболее известен разработкой закона Кулона. (См. BU-601: Как работает интеллектуальная батарея?)

Хотя это элегантное решение сложной проблемы, потери сокращают общую поставленную энергию, а то, что доступно в конце, всегда меньше, чем было вложено. Несмотря на это, счет кулонов работает хорошо, особенно с литий-ионными батареями, которые обладают высокой эффективностью кулонов и низким саморазрядом. Были внесены улучшения за счет учета старения и саморазряда в зависимости от температуры, но все же рекомендуется периодическая калибровка, чтобы привести «цифровую батарею» в соответствие с «химической батареей». (См. BU-603: Как откалибровать «умную» батарею)

Чтобы преодолеть калибровку, современные датчики уровня топлива используют функцию «обучения», которая оценивает, сколько энергии аккумулятор выдал при предыдущей разрядке. Некоторые системы также соблюдают время зарядки, потому что выцветший аккумулятор заряжается быстрее, чем хороший.

Производители передовых систем BMS заявляют о высокой точности, но реальная жизнь часто показывает обратное. Большая часть выдумки скрыта за причудливым считыванием. Смартфоны могут показывать 100-процентный заряд, когда батарея заряжена только на 90 процентов. Инженеры-конструкторы говорят, что показания SoC на новых батареях для электромобилей могут отличаться на 15 процентов. Сообщается о случаях, когда у водителей электромобилей заканчивается заряд, а на указателе уровня топлива остается 25-процентное показание SoC.


Импедансная спектроскопия

Состояние заряда батареи также можно оценить с помощью импедансной спектроскопии с использованием комплексного метода моделирования Spectro ™.Это позволяет снимать показания SoC при постоянной паразитной нагрузке 30А. Поляризация напряжения и поверхностный заряд не влияют на показания, поскольку SoC измеряется независимо от напряжения. Это открывает возможности для применения в автомобилестроении, где некоторые батареи разряжаются дольше других во время тестирования и отладки и требуют зарядки перед транспортировкой. Измерение SoC методом импедансной спектроскопии также можно использовать для систем выравнивания нагрузки, в которых батарея постоянно заряжается и разряжается.

Измерение SoC независимо от напряжения также поддерживает док-станции и выставочные залы.При открытии дверцы автомобиля возникает паразитная нагрузка около 20 А, которая вызывает возбуждение аккумулятора и искажает измерения SoC на основе напряжения. Метод Spectro ™ помогает отличить разряженную батарею от батареи с подлинным дефектом.

Измерение SoC методом импедансной спектроскопии ограничивается новой батареей с заведомо хорошей емкостью; емкость должна быть прибита и иметь неизменное значение. Хотя показания SoC возможны при постоянной нагрузке, аккумулятор не может заряжаться во время теста.

На рис. 4 показаны результаты испытаний методом импедансной спектроскопии после снятия паразитной нагрузки в 50 А.Как и ожидалось, напряжение разомкнутой клеммы повышается как часть восстановления, но показания Spectro ™ остаются стабильными. Устойчивые результаты SoC также наблюдаются после снятия заряда, когда напряжение нормализуется как часть поляризации.

Рис. 4. Зависимость напряжения от измерений, выполненных методом импедансной спектроскопии после снятия нагрузки.
Аккумулятор восстанавливается после снятия нагрузки. Показания Spectro SoC остаются стабильными при повышении напряжения.


Последнее обновление 2019-05-01

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта. Battery University следит за комментариями и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, используйте форму «свяжитесь с нами» или напишите нам по адресу: BatteryU @ cadex.com. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Предыдущий урок Следующий урок

Или перейти к другой артикуле

Батареи как источник питания

Батареи - Измерение уровня заряда

Напряжение и состояние заряда - предостережение

Обратите внимание, что напряжение не является самым точным показателем степени заряда. Показания напряжения колеблются в зависимости от различных условий во время измерения. Используйте изменение напряжения как индикатор изменения условий или относительного состояния заряда в аналогичных условиях с течением времени. Для получения более точных показаний состояния заряда рекомендуется система мониторинга на основе шунта.

Свинцово-кислотные аккумуляторы с заливкой

Измерение удельного веса (SG) электролита батареи может обеспечить наилучшее измерение степени заряда батареи (SOC).Измерение напряжения - это один из способов оценить степень заряда батареи; однако показания напряжения могут различаться в зависимости от того, заряжается ли батарея, разряжается или находится в состоянии покоя (открытый элемент). То, что батарея находится под нагрузкой во время считывания, мало влияет на удельную массу проверяемого элемента. Кроме того, удельный вес хорош для измерения общего состояния батарейного блока. Измеряя удельную плотность каждой ячейки, вы можете определить различия между ячейками или батареями, которые могут привести к преждевременной разрядке батареи.

Советы по тестированию удельного веса троянских батарей (только для залитых батарей)

Источник: Trojan Battery

  1. Не добавляйте воду перед тестом.
  2. Наполните и слейте воду из ареометра 2-4 раза перед взятием пробы из батареи.
  3. В ареометре должно быть достаточно электролита для полной поддержки поплавка.
  4. Снимите показания, запишите их и верните электролит в ячейку.
  5. Проверьте все элементы в батарее, повторяя шаги, указанные выше.
  6. Установите на место вентиляционные колпачки и сотрите весь электролит, который мог пролиться.
  7. Скорректируйте показания на 80 ° F:
    Добавьте 0,004 к показаниям на каждые 10 ° выше 80 ° F.
    Вычтите 0,004 на каждые 10 ° ниже 80 ° F.
  8. Проверьте уровень заряда по таблице, предоставленной производителем.
    Показания должны быть в пределах заводской спецификации 1,277 +/- 0,007.

Примеры значений удельного веса по сравнению с SOC (Источник: Rolls Battery)

% Заряд

Удельный вес

100%

1. 255 - 1,275

75%

1,215–1,235

50%

1.180 - 1.200

25%

1,155 - 1,165

0%

1,110–1,130

Герметичные батареи

Состояние заряда герметичных аккумуляторов нельзя определить по удельному весу электролита, поскольку аккумуляторы, в общем, герметичны! SOC можно определить путем измерения напряжения; это наиболее точно, когда аккумулятор был отключен от нагрузки не менее 6 часов, предпочтительно 24 часа .В противном случае значения напряжения могут колебаться в зависимости от того, заряжается или разряжается батарея. Вот диаграмма от MK Battery, показывающая различные уровни заряда для заливных свинцово-кислотных и герметичных аккумуляторов - напряжение холостого хода.

Сравнение состояния батареи с напряжением холостого хода для 12-вольтных батарей

% Заряд

FLA

лари

AGM

100

12.70-12.60

12,95–12,85

12,90-12,80

75

12,40

12,65

12,60

50

12.20

12,35

12,30

25

12,00

12. 00

12,00

0

11,80

11,80

11,80

Примечание: разделите значения пополам для 6-вольтовых батарей.

Источник: MK Руководство по эксплуатации батарей

Время, необходимое для полной зарядки аккумулятора , зависит от:

  • Температура
  • Размер и эффективность зарядного устройства
  • Возраст и состояние аккумулятора

Артикулы:
Rolls Battery
MK Battery
Trojan Battery
Home Power # 9 февраль / март 1989 г.

Напряжение батареи под нагрузкой

vs.SoC

Таблица напряжений покоя клиентов SoC

Это изображение эпического провала со стороны наших клиентов, несмотря на его очень добрые намерения.


Он обнаружил это напряжение на диаграмме SoC в Интернете, и я обнаружил его на его таблице. Он использовал его с напряжениями покоя , а не с напряжениями под нагрузкой , поскольку эта диаграмма, вероятно, была разработана из. Его аккумуляторный блок состоял из идентичной тестируемой здесь батареи.

Если мы свяжем эту диаграмму с 20-часовой скоростью разряда, напряжений под нагрузкой, в этом тесте они выровняют довольно близко к , но если использовать такую ​​диаграмму для НАПРЯЖЕНИЕ НАПРЯЖЕНИЯ , вы, по сути, будете убивать ваши батареи.

Таблица Напряжение покоя Фактическое Напряжение под нагрузкой
90% 12,75 В 12,55 В
80% 12,50 В 12,50 В
70% 12,30 В 12,37 В
60% 12,15 В 12,24 В
50% 12,05 В 12,11 В

Имейте в виду, что некоторые диаграммы в Интернете относятся к напряжениям покоя. Напряжение покоя составляет от 12 до 24 часов без нагрузки или зарядки при 77 ° F. « при 77 ° F, » является абсолютно важным, потому что при температуре выше 77 ° F поверхностный заряд рассеивается быстрее, а при температуре ниже 77 ° F поверхностный заряд рассеивается медленнее.

Когда я набираю это, у меня в сарае находится полностью заряженная батарея AGM, которая уже больше месяца находится в отключенном состоянии на 100%, , а напряжение покоя все еще составляет 13,12 В. Зачем? Температура батареи сейчас близка к 40 ° F и не намного превышает 45 ° F с тех пор, как я поставил батарею на хранение.Я знаю, что эта батарея будет находиться при 12,93 В после того, как поверхностный заряд рассеется, но при 40-45 ° F это может занять недели или месяц или больше.

Напряжение на платах SoC:

Таблица «Напряжение на SoC» должна поступать только напрямую от производителя ваших батарей или путем физического тестирования ваших собственных батарей, как я сделал здесь. Вам следует избегать использования общих диаграмм из Интернета. Зачем? Потому что у каждого производителя аккумуляторов кривая напряжения под нагрузкой будет немного отличаться.AGM с глубоким циклом будет немного отличаться от AGM двойного назначения, или TPPL AGM, или GEL, или заливного и т. Д.

Некоторые диаграммы, которые вы найдете в Интернете, действительно представляют « напряжение покоя », но вы также найдете некоторые для 20-часовой скорости разряда или напряжения под нагрузкой . Если вы используете напряжение в качестве индикатора SoC, скорость разряда , , а также температуру батареи , также может повлиять на вашу SoC на точки напряжения. Циклические нагрузки включения / выключения, как у нас на лодке, также могут изменить эту взаимосвязь.Использование неправильной диаграммы напряжения для SoC только усугубляет проблемы, связанные с использованием напряжения для оценки SoC. Использование неправильной таблицы может фактически ускорить убийство ваших батарей .

Вольтметры:

Помимо использования неправильной диаграммы Voltage to SoC , использование неточного вольтметра или подключенного или измеренного напряжения в неправильном месте также может негативно повлиять на вас. Всегда используйте качественный, известный точный вольтметр, который может отображать до сотых, а не только до десятых.Например, вольтметр, который показывает только 12,1 вольт, дает слишком мало информации. Вольтметр, который может показывать 12,1 5 В или добавлять сотые доли вольта, даст вам гораздо лучшую информацию о тенденциях. Вольтметр должен иметь как отрицательный, так и положительный провод, непосредственно считывающий / измеряющий физические клеммы аккумуляторной батареи дома или в пределах нескольких дюймов от батареи на распределительной шине, питаемой проводом большого сечения. Измерение напряжения где-либо еще в системе может привести к ошибочным показаниям напряжения из-за падений напряжения в цепи.

Marine Battery Maintenance 101 - e Marine Systems

Техническое обслуживание морских аккумуляторов 101


Как однажды выразился кто-то из представителей отрасли, «несколько батарей умирают естественной смертью, большинство - убито» . Следующая информация предназначена для того, чтобы рассказать вам, как максимально продлить срок службы батареи , банк и почему батареи выходят из строя.

Почему выходят из строя морские аккумуляторы

При разрядке свинцово-кислотной батареи на пластинах батареи образуется мягкий сульфат свинца.Во время перезарядки батареи этот материал снимается с пластин и снова превращается в раствор электролита батареи. Однако, если аккумулятор оставить в состоянии частичной разряда всего на 3 дня, материал сульфата свинца начнет затвердевать и кристаллизоваться, образуя постоянный изолирующий барьер. По мере того, как этот барьер становится все толще и толще, способность батареи принимать заряд или отдавать энергию снижается, в результате чего создается впечатление, что батарея больше не может использоваться.Накопление таких отложений, также известное как сульфатирование, является самым разрушительным процессом в жизни любой свинцово-кислотной батареи.

Многоступенчатая зарядка аккумулятора

Обычная 12-вольтовая свинцово-кислотная батарея должна быть доведена до примерно 14,2–14,4 В постоянного тока, прежде чем она будет полностью заряжена. (Для систем на 24 вольта удвойте эти значения.) Если снизить уровень напряжения, часть сульфатных отложений, образующихся во время разряда, останется на пластинах. Со временем эти отложения приведут к тому, что аккумулятор на 200 ампер-час будет действовать как аккумулятор на 100 ампер-час, и срок службы аккумулятора значительно сократится.После полной зарядки морские батареи должны находиться при значительно более низком напряжении для поддержания заряда - обычно от 13,2 до 13,4 вольт. Более высокие уровни напряжения «загазируют» батарею и выкипят электролит, снова сокращая срок службы батареи.

Большинство конструкций зарядных устройств и стандартные генераторы , установленные на лодках, не могут удовлетворить противоречивые требования к напряжению начальной «основной зарядки» и последующей стадии «плавающего режима» или этапа обслуживания. Эти конструкции могут работать только с одним зарядным напряжением и, следовательно, должны использовать компромиссную настройку - обычно 13,8 вольт. Результатом является медленная неполная зарядка, накопление сульфатных отложений, чрезмерное выделение газов и сокращение срока службы батареи. Зарядные устройства постоянного тока поддерживают напряжение на уровне 13,8 вольт, которое вскипает и в конечном итоге разрушает аккумулятор.

Зарядное устройство, доступное в большинстве судовых инверторов , «умных» зарядных устройствах для аккумуляторов и генераторах с «интеллектуальными» внешними регуляторами, автоматически переключает аккумуляторы в правильную многоступенчатую последовательность (иногда называемую трехступенчатой ​​зарядкой), чтобы обеспечить быструю и полную зарядку без чрезмерное газообразование.

Лучшие контроллеры заряда или солнечный контроллер , используемые в солнечных системах зарядки, могут управлять зарядкой батарей с использованием технологии ширины импульса. Напряжение поддерживается на желаемом уровне во время фазы приема, но ток включается только на время, достаточное для обеспечения требуемого тока заряда. Напряжение снижается на стадии плавающего режима, и ток включается только на время, достаточное для поддержания напряжения плавающего режима.

Трехступенчатая зарядка аккумулятора

Батарея обычно полностью заряжена до 75% на фазе полной зарядки.Фаза приема или абсорбции продолжает заряжать аккумулятор до полной зарядки. После того, как батарея полностью заряжена, достаточно тока заряда для поддержания батареи в полностью заряженном режиме (это плавающая фаза). Плавающую фазу не следует путать с «капельным зарядным устройством», которое перезаряжает (сваривает) многие батареи.

Напряжение объемного заряда

Напряжение полной зарядки типичных батарей с жидким электролитом должно быть около 14.4 В постоянного тока; батареи AGM около 14,2 В постоянного тока; гелевые батареи около 14,1 В постоянного тока. Не существует единого правильного напряжения для всех типов батарей. Неправильное напряжение снизит производительность и срок службы батареи. Ознакомьтесь со спецификациями и рекомендациями производителей аккумуляторов.

Напряжение холостого хода

Параметры Float Voltage должны удерживать батареи на достаточно высоком уровне, чтобы поддерживать полный заряд, но не на таком высоком, чтобы вызвать чрезмерное «газообразование», которое «выкипит» электролит.Для батареи с жидким электролитом на 12 В в состоянии покоя обычно подходит напряжение 13,2–13,4; гелевые клетки обычно поддерживаются между 12,9 и 13,1. Если батареи используются на стадии поплавка, могут потребоваться несколько более высокие настройки.

Температурная компенсация

Температурная компенсация важна для всех типов батарей, но AGM и гелевый элемент (батареи с регулируемым клапаном) более чувствительны к температуре. Имейте в виду, что даже если вы находитесь в месте, где температура не сильно колеблется, в месте установки батарей могут быть значительные колебания температуры. Это может быть вызвано зарядкой и разрядкой аккумуляторов, которые сами по себе будут выделять тепло из-за неэффективности прохождения циклов зарядки. Кроме того, аккумуляторный отсек может сильно нагреться из-за палящего солнца на палубу лодки или остаточного тепла от двигателя, повышающего температуру аккумуляторного отсека. Добавление недорогого датчика температуры аккумулятора к контроллеру заряда или регулятору защитит аккумуляторы от падения. или перезаряжается из-за этого колебания температуры, обеспечивая более длительный срок службы батареи.

Глубокий цикл по сравнению с мелким циклом

Цикл в мире батареи происходит, когда вы разряжаете батарею, а затем снова заряжаете ее до того же уровня. Насколько глубоко разряжен аккумулятор, называется «глубиной разряда». Мелкий цикл происходит, когда верхние 20% или менее заряда батареи разряжаются и затем заряжаются. Некоторые аккумуляторы, например автомобильные стартерные, предназначены только для этого типа езды на велосипеде. Пластины из активного материала тонкие, с большой площадью поверхности.Эта конструкция может обеспечить большую мощность за очень короткое время.

Второй тип цикла - это глубокий цикл, при котором до 80% емкости аккумулятора разряжается и заряжается. Батареи, предназначенные для глубоких циклов. изготовлены из более толстых пластин активного материала, которые имеют меньшую общую площадь поверхности. Из-за меньшей доступности площади поверхности для химической реакции эти батареи вырабатывают столько же энергии, что и их размер, но делают это в течение более длительного периода времени.Этот тип конструкции батареи предпочтителен на круизном судне, поскольку разрядка батареи на более глубокий уровень является нормальным явлением во время постановки на якорь из-за освещения, инструментов, вентиляторов и другого нормального использования батареи.

Определение уровня заряда аккумулятора

Уровень заряда аккумулятора определяется путем считывания напряжения на клеммах или удельного веса электролита.

Плотность или удельный вес сернокислотного электролита свинцово-кислотной батареи зависит от степени заряда (см. Таблицу ниже).Удельный вес считывается ареометром. Показания ареометра покажут точное состояние заряда . Ареометр нельзя использовать с герметичными, AGM или гелевыми батареями.

Вольтметры также используются для индикации состояния заряда аккумулятора . Цифровые вольтметры обеспечивают точность считывания напряжения до сотых долей, они относительно недороги и просты в использовании. Основная проблема, связанная с считыванием показаний напряжения, - это высокая степень колебаний напряжения батареи в течение дня.Напряжение аккумулятора сильно реагирует на зарядку и разрядку. По мере зарядки аккумулятора указанное напряжение увеличивается, а при разрядке указанное напряжение уменьшается. Имея опыт, можно точно определить состояние заряда с помощью вольтметра.

Справочная таблица состояния заряда аккумулятора

Процент заряда Аккумулятор 12 В Аккумулятор 24 В Удельный вес
100 12.70 25,40 1,265
95 12,64 25,25 1,257
90 12,58 25,16 1,249
85 12,52 25,04 1,241
80 12. 46 24,92 1,233
75 12,40 24.80 1,225
70 12,36 24,72 1,218
65 12,32 24,64 1,211
60 12.28 24,56 1,204
55 12,24 24,48 1,197
50 12,20 24,40 1,190
45 12,16 24,32 1,183
40 12. 12 24,24 1,176
35 12,08 24,16 1,169
30 12,04 24,08 1,162
25 12,00 24,00 1,155
20 11.98 23,96 1,148
15 11,96 23,92 1,141
10 11,94 23,88 1,134
5 11,92 23,84 1,127
Разряжено 11. 90 23,80 1,120

Мониторинг и обслуживание

Напряжение батареи должно поддерживаться на уровне 50% или выше для максимального срока службы батареи. Поддерживайте уровень электролита в батарее на указанном уровне и никогда не позволяйте пластинам выступать над электролитом. При заправке батарей используйте только дистиллированную воду, а не воду из-под крана. Вода - единственный элемент, используемый вашей батареей.Никогда не добавляйте кислоту в аккумулятор. Не переполняйте и не заливайте, когда батареи разряжены. Чрезмерный полив чрезмерно разбавляет кислоту, и при зарядке будет вытекать электролит.

Выравнивание

Equalization - это управляемая перезарядка полностью заряженной батареи. Эта избыточная зарядка смешивает электролит, выравнивает заряд между различными элементами батареи и снижает постоянное сульфатирование пластин батареи. Это энергия, вложенная в продление срока службы батареи.Мы считаем, что, как показывает практика, выравнивание следует проводить каждые 60–90 дней.

Equalization разряжает ваши батареи до 15 вольт или выше (30 вольт в 24-вольтовой системе), поэтому перед началом убедитесь, что все нагрузки постоянного тока отключены. В процессе уравнивания расходуется вода и происходит выделение газа. Убедитесь, что ваши батареи хорошо вентилируются во время зарядки. Во время этого процесса следует внимательно следить за батареями. Вначале проверьте удельный вес всех ячеек, отметив все ячейки с низким содержанием.Продолжайте проверять плотность электролита во время процесса, пока не получите три показания с интервалом в 30 минут, которые не указывают на дальнейшее увеличение значений удельного веса.

Испарения, образующиеся во время выравнивания, могут быть очень разрушительными для ткани и обивки, если батареи расположены в жилой зоне лодки. Помещение необходимо хорошо проветривать.

Кондиционер для батарей

Аккумуляторные кондиционеры (десульфатор) являются альтернативой выравниванию.Кондиционеры для аккумуляторов используют широкий импульс энергии, излучаемый в аккумуляторный блок, что устраняет и предотвращает этот процесс, ограничивающий срок службы. Частоты, с которыми излучаются эти импульсы, настроены для возбуждения структурных компонентов сульфатных отложений. Этот процесс позволяет сульфатированию вернуться обратно в электролит.

Защитные батареи

Battery Protectors может сэкономить на замене вашего домашнего аккумулятора и обеспечить лучший страховой полис по небольшой цене.Защитные устройства для аккумуляторов находятся между аккумуляторным блоком и домашними нагрузками. Если по какой-то причине вы должны разрядить батарею ниже заданного уровня (обычно 10,5 В), защитное устройство батареи отключит нагрузку, сохраняя батарею.

Обычно охлаждение остается на борту, когда вы покидаете лодку, разряжая ваши батареи, что приводит к потере батарейного блока и, в конечном итоге, в холодильнике. Защитный кожух отсоединит холодильник, сохранив аккумуляторную батарею дома, но да, в холодильнике все равно будет плохая еда.

Показания напряжения и состояние заряда: Служба технической поддержки

Показания напряжения

Показания напряжения будут различаться и сильно зависят от того, заряжается, разряжается или хранится аккумулятор (напряжение покоя или «открытого элемента»). Для показаний напряжения используются два термина:

  1. Напряжение нагрузки (напряжение под нагрузкой или при заряде)
  2. Напряжение открытого элемента.


Напряжение заряда: Когда батарея заряжена, пластины будут поляризоваться и развивать сопротивление заряду (поверхностный заряд).Это сопротивление добавляется к напряжению батареи, и поэтому использование этого значения напряжения не будет отражать истинное состояние заряда. Весь так называемый «поверхностный заряд» будет удален, когда батарея разряжается. Как правило, напряжение аккумулятора восстанавливается или увеличивается при снятии нагрузки. Особенно это актуально, если нагрузка очень велика.

Напряжение открытого элемента определяется снятием всех нагрузок с аккумулятора и выдержкой не менее 4 часов перед снятием показаний.Это позволяет рассеивать поверхностный заряд. Чтобы обойти эту проблему, воспользуйтесь таблицей 2 или определите уровень заряда 50%, как описано.

Определение состояния заряда 50% Показание напряжения

Большинство трехступенчатых зарядных устройств или инверторов контролируют напряжение и имеют регулируемую уставку, которая определяет, когда батареи разряжены (разряжены на 50%) и должны быть заряжены. Как только эта уставка будет достигнута, инвертор либо подаст звуковой сигнал, либо запустит генератор, либо снова подключит батарею к электросети.Уставка напряжения может быть установлена ​​на заводе, но может потребовать проверки. Обратитесь к руководству по инвертору, чтобы узнать о разделах «Напряжение отключения» или «Защита от перегрузки». Поскольку напряжение будет меняться в зависимости от того, находится ли банк под нагрузкой, уставку можно определить по показанию удельного веса. Показание силы тяжести 1.200 соответствует разряду 50%.

Длина кабеля аккумулятора, настройка системы и другие переменные также могут влиять на показания напряжения. Ниже приведена процедура проверки отметки 50%, а в таблице 2 приведены приблизительные значения напряжения отключения при различных состояниях заряда.Обратите внимание, что 100% указывается как напряжение разомкнутой ячейки, а все остальные - как под нагрузкой.

При использовании генератора с отсечкой по низкому напряжению настройте генератор на запуск при отметке 50%, указанной в таблице 2, и включите батарею (11,6 В для системы 12 В). При запуске генератора измерьте удельный вес одной ячейки в банке. Сравните это с таблицей 1, Удельный вес в зависимости от степени заряда. Если измеренный удельный вес показывает, что уровень заряда превышает 50%, уменьшите настройку отключения по низкому напряжению. Точно так же, если удельный вес указывает, что уровень заряда ниже 50%, увеличьте настройку отсечки низкого напряжения. Примечание: 50% - это желаемая глубина разряда, но она не обязательно должна быть точно 50%. Для практических целей допустим диапазон 45-55%. Фактическое напряжение батареи, соответствующее 50%, будет изменяться при изменении нагрузки. Как правило, чем выше сила тока разряда, тем ниже соответствующее напряжение.

Чтобы определить или проверить уставку напряжения 50%:

  1. Установите все или как можно больше нагрузок на аккумулятор.Отключите все входящие текущие вводы, такие как панели / ветряные мельницы и электросети. Свяжитесь с вашим дилером для уточнения деталей.
  2. Возьмем удельный вес одной ячейки.
  3. Выполните еще одно измерение через 15 минут и ½ часа, это должно дать вам представление о том, насколько быстро разряжаются батареи.
  4. Продолжайте снимать показания до тех пор, пока уровень заряда не достигнет 50-55% в соответствии с показаниями удельного веса.
  5. Снимите и запишите показания напряжения (под нагрузкой) любых измерителей, которые будут использоваться для контроля состояния заряда, и снимите показания напряжения на клеммах одной батареи.
  6. Сравните с таблицей 2.
  7. Эти показания дадут вам очень точное значение напряжения, которое в будущем можно будет использовать в качестве уставки для инвертора или как параметр повседневного контроля.


Таблица 2.

900,00
% Заряд
Одиночный элемент
12 В
24 В
32 В
48 В
100% 9014.10
12,60
25,20
33,60
50,40
ОТКРЫТЫЙ ЯЧЕЙК
75%
2,01
12,06
24,12
ПОД НАГРУЗКОЙ
50%
1,93
11,58
23,16
30,88
46,32
ПОД НАГРУЗКОЙ
25%
25%
84
11,04
22,08
29,44
44,16
ПОД НАГРУЗОЙ
0%
1,75
10,50
21,0014
ПОД НАГРУЗКОЙ

Примечание. Это дает хорошее представление о том, как будет вести себя аккумуляторная батарея и как долго она прослужит без питания. Ожидается, что новые свинцово-кислотные батареи глубокого цикла будут иметь приблизительную начальную емкость ~ 75-80% от их номинальной емкости при первой установке.Емкость будет увеличиваться по мере того, как пластины продолжают формироваться в результате повторной зарядки / разрядки, достигая полной номинальной емкости, когда аккумулятор был включен ~ 60-80 раз.

Обслуживание батарей | Компания Trojan Battery


Trojan Battery Company уже более трех поколений производит заливные батареи глубокого цикла.

Наш опыт показал, что ключевым фактором достижения оптимальной производительности и длительного срока службы батареи является соблюдение регулярной программы ухода и обслуживания.

Изучая наши советы по обслуживанию аккумуляторов, помните, что все аккумуляторные системы уникальны. Тип аккумулятора, технология зарядного устройства, нагрузка на оборудование, размер кабеля, климат и другие факторы могут варьироваться. Эти незначительные или существенные различия потребуют соответствующей корректировки обслуживания батареи. Это только рекомендации, которым необходимо следовать для правильного ухода за аккумулятором. Каждая конкретная система всегда требует особого внимания.

Достижение оптимальной производительности и длительного срока службы батареи

Перед началом работы

  • Убедитесь, что вы знаете напряжение вашей системы, размер аккумуляторного отсека (длина, ширина и высота) и ваши потребности в энергии.
  • Определите, хотите ли вы использовать залитый глубокий цикл, AGM или гелевый аккумулятор.

Шаг 1. Определите напряжение вашей батареи и сколько батарей использовать

1–1 Исходя из напряжения вашей системы, вы должны сначала решить, какая батарея необходима и сколько использовать, чтобы удовлетворить ваши требования. Например, вы можете подключить серию из восьми батарей на 6 В, шести батарей на 8 В или четырех батарей на 12 В для 48-вольтовой системы.Размер аккумуляторного отсека, требования к характеристикам и стоимость могут ограничивать ваши возможности.
1-2 Убедитесь, что между батареями достаточно места, чтобы обеспечить незначительное расширение батареи во время использования и обеспечить надлежащий воздушный поток для снижения температуры батареи в жарких условиях.

TIP

Последовательное подключение аккумуляторов не увеличивает емкость аккумуляторов; он просто увеличивает общее напряжение в соответствии с требованиями вашей системы.Как только ваши требования к напряжению будут соблюдены и если позволяет место, вы можете удвоить батареи при параллельном подключении, тем самым удвоив емкость батареи. См. Диаграммы ниже.

Серия Connect Параллельное соединение Серия / Параллельное соединение
Для увеличения напряжения подключите батареи последовательно. Это не увеличит емкость системы.
Пример
Две батареи T-105, 6 В номиналом 225 Ач, подключенные последовательно
Напряжение системы
6 В + 6 В = 12 В Емкость системы = 225 Ач
Для увеличения емкости подключите батареи параллельно. Это не приведет к увеличению напряжения в системе.
Пример
Две батареи T-105, 6 В номиналом 225 Ач, подключенные параллельно
Напряжение системы
6 В Емкость системы = 225 Ач + 225 Ач = 450 Ач
Для увеличения напряжения и емкости подключите дополнительные батареи последовательно и параллельно.
Пример
Четыре аккумулятора T-105, 6 В номиналом 225 Ач, подключенные последовательно / параллельно
Напряжение системы
6 В + 6 В = 12 В Емкость системы = 225 Ач + 225 Ач = 450 Ач
Для увеличения напряжения подключите батареи последовательно. Для увеличения емкости в ампер-часах подключите батареи параллельно. Для увеличения как напряжения, так и емкости в ампер-часах подключите батареи последовательно / параллельно.

Шаг 2. Выберите лучшую модель аккумулятора

2–1 При выборе модели аккумулятора сначала учитывайте объем аккумуляторного отсека, так как это может ограничить ваши возможности.В пределах вашего размера у вас может быть несколько вариантов батареи на выбор. Например, вы можете использовать Т-605, Т-105 или Т-125 в одном помещении, поскольку они имеют одинаковый физический размер. Разница между этими батареями заключается в количестве энергии, которую они предлагают.
2-2 ​​ Затем рассмотрите свои потребности в энергии. При замене существующей батареи используйте ее как ориентир. Если ваша старая батарея обеспечивала достаточно энергии, ее можно заменить батареей аналогичной емкости. Если вам нужно больше энергии, вы можете увеличить ее, а если вам нужно меньше энергии, вы можете уменьшить ее.

СОВЕТ
Если вы не знаете, какую батарею использовать, обратитесь к производителю оборудования для получения рекомендованной спецификации батареи. Trojan Battery также предлагает отличную техническую поддержку, предоставляемую штатными разработчиками приложений, чтобы помочь вам выбрать идеальные батареи.

Шаг 3. Выберите лучший терминал

3–1 Наконец, определите, какой вариант терминала лучше всего соответствует вашим потребностям, исходя из типа кабельных соединений, которые вы планируете использовать.Найдите клеммы, доступные для выбранной вами батареи.

СОВЕТ
Убедитесь, что вы используете кабель подходящего размера при подключении батарей, чтобы соединения не перегревались. Для получения информации о правильных размерах проводов вы можете обратиться к Национальному электрическому кодексу, Руководству пользователя Trojan Battery или обратиться в службу технической поддержки Trojan по телефону 800. 423.6569.

Свинцово-кислотные батареи обычно классифицируются по применению (для чего они используются) и по конструкции (как они сделаны).Аккумуляторы глубокого разряда используются для различных типов приложений, таких как жилые автофургоны, автомобили для гольфа, возобновляемые источники энергии и морские суда.

Существует два популярных типа конструкции: залитые батареи (мокрые) и батареи VRLA (свинцово-кислотные батареи с регулируемым клапаном). В затопленных типах электролит представляет собой раствор серной кислоты и воды, который может вылиться при опрокидывании аккумулятора. В батареях VRLA электролит суспендирован в геле или стекловолокне (технология AGM), что позволяет устанавливать эти батареи в различных положениях.

Перед началом работы обязательно укажите тип используемой батареи. В этом разделе рассматривается зарядка и техническое обслуживание как аккумуляторных батарей глубокого цикла, так и аккумуляторов VRLA.

Существует множество инструментов, которые могут помочь в правильном уходе и обслуживании аккумуляторов. Ниже приводится список основных элементов, которые троянец рекомендует для этой задачи:

Рекомендуемое оборудование
Пищевая сода Дистиллированная вода Очки и перчатки Ареометр
Очиститель столбов Вазелин Вольтметр Гаечный ключ

ВНИМАНИЕ: Всегда надевайте защитную одежду, перчатки и очки при работе с аккумуляторами, электролитом и зарядкой аккумулятора.

Батареи следует регулярно тщательно осматривать для выявления и устранения потенциальных проблем, прежде чем они могут причинить вред. Это отличная идея начать эту процедуру, когда вы впервые получаете батареи.

Инспекция Указания

1. Проверьте внешний вид аккумулятора.

  • Поищите трещины в емкости.
  • Верхняя часть аккумулятора, стойки и соединения должны быть чистыми, без грязи, жидкостей и коррозии. Если батареи загрязнены, обратитесь к разделу «Очистка», чтобы узнать о правильной процедуре очистки.
  • Отремонтируйте или замените поврежденные батареи.

2. Любая жидкость на батарее или вокруг нее может указывать на то, что электролит проливается, выщелачивается или вытекает.

  • Протекающие батареи необходимо отремонтировать или заменить.

3. Проверьте все кабели аккумуляторной батареи и их соединения.

  • Внимательно посмотрите на незакрепленные или поврежденные детали.
  • Кабели аккумулятора не должны быть повреждены; Оборванные или изношенные кабели могут быть чрезвычайно опасными.
  • Замените любой подозрительный кабель.

4. Затяните все соединения проводки в соответствии со спецификацией (см. Ниже). Убедитесь в хорошем контакте с клеммами.


ВНИМАНИЕ: Не перетягивайте клеммы. Это может привести к поломке стойки, ее расплавлению или возгоранию.


Одного только визуального осмотра недостаточно для определения общего состояния аккумулятора.

Показания как напряжения холостого хода, так и удельного веса могут дать хорошее представление об уровне заряда, возрасте и состоянии аккумулятора.Регулярные проверки напряжения и силы тяжести не только покажут состояние заряда, но также помогут выявить признаки неправильного ухода, такие как недостаточный заряд и чрезмерный полив, и, возможно, даже обнаружить неисправный или слабый аккумулятор. Следующие шаги описывают, как правильно выполнять обычные испытания на напряжение и удельный вес аккумуляторов.

I. Проверка удельного веса (только для заливных батарей)

  1. Не добавляйте воду в это время.
  2. Перед взятием пробы наполните и слейте воду из ареометра 2–4 раза.
  3. В ареометре должно быть достаточно проб электролита, чтобы полностью поддерживать поплавок.
  4. Снимите показания, запишите их и верните электролит обратно в ячейку.
  5. Чтобы проверить другую ячейку, повторите 3 шага выше.
  6. Проверьте все элементы в батарее.
  7. Установите на место вентиляционные колпачки и вытрите весь электролит, который мог пролиться.
  8. Исправьте показания до 80º F (26,6º C):
    • Добавьте 0,004 к показаниям на каждые 10º F (5.6º C) выше 80º F (26,6º C)
    • Вычтите 0,004 на каждые 10º (5,6º C) ниже 80º F (26,6º C)
  9. Сравните показания.
  10. Проверьте уровень заряда по Таблице 1 ниже.

Показания должны быть на уровне 1,277 +/- 0,007 или выше заводской спецификации. Если какое-либо значение удельного веса окажется низким, выполните следующие действия.

  1. Проверьте и запишите уровень (-и) напряжения.
  2. Полностью зарядите аккумулятор (и).
  3. Снова измерьте удельный вес.

Если какие-либо показания удельного веса по-прежнему низкие, выполните следующие действия.

  1. Проверить уровень (и) напряжения.
  2. Выполните уравнительный заряд. Обратитесь к разделу «Выравнивание» для получения информации о правильной процедуре.
  3. Снова измерьте удельный вес.

Если какое-либо значение удельного веса по-прежнему ниже заводской спецификации 1,277 +/- 0,007, то может существовать одно или несколько из следующих условий:

  1. Батарея старая, срок ее службы подходит к концу.
  2. Аккумулятор слишком долго находился в разряженном состоянии.
  3. Электролит был потерян из-за проливания или перелива.
  4. Развивается слабая или плохая клетка.
  5. Аккумулятор перед тестированием был чрезмерно полив.

Батареи в условиях 1–4 должны быть доставлены к специалисту для дальнейшей оценки или сняты с эксплуатации.

II. Проверка напряжения холостого хода
Для получения точных показаний напряжения батареи должны оставаться в режиме ожидания (без зарядки, без разряда) не менее 6 часов, предпочтительно 24 часа.

  1. Отключите все нагрузки от аккумуляторов.
  2. Измерьте напряжение с помощью вольтметра постоянного тока.
  3. Проверьте уровень заряда по Таблице 1 ниже.
  4. Зарядите аккумулятор, если уровень заряда составляет от 0% до 70%.

Если уровень заряда батареи ниже значений, указанных в таблице 1, могут существовать следующие условия:

  1. Аккумулятор слишком долго оставался в разряженном состоянии.
  2. Батарея неисправна.

Батареи в этих условиях следует доставить к специалисту для дальнейшей оценки или снять с эксплуатации.

ТАБЛИЦА 1
Состояние заряда в зависимости от удельного веса и напряжения холостого хода
Процент заряда Удельный вес, скорректированный до Напряжение холостого хода
6v 8v 12 В 24в 36v 48v
100 1. 277 6,37 8,49 12,73 25,46 38,20 50,93
90 1,258 6,31 8,41 12,62 25,24 37,85 50,47
80 1,238 6,25 8,33 12,50 25,00 37,49 49,99
70 1.217 6,19 8,25 12,37 24,74 37,12 49,49
60 1,195 6,12 8,16 12,27 24,48 36,72 48,96
50 1,172 6,02 8,07 12,10 24,20 36,31 48,41
40 1.148 5,98 7,97 11,89 23,92 35,87 47,83
30 1,124 5,91 7,88 11,81 23,63 35,44 47,26
20 1,098 5,83 7,77 11,66 23,32 34,97 46,63
10 1. 073 5,75 7,67 11,51 23,02 34,52 46,03

ТОЛЬКО ЗАЛИВНЫЕ БАТАРЕИ

Залитые батареи нуждаются в воде.

Что еще более важно, полив должен производиться в нужное время и в нужном количестве, иначе ухудшатся характеристики и долговечность аккумулятора.

Воду всегда следует добавлять после полной зарядки аккумулятора. Перед зарядкой должно быть достаточно воды, чтобы покрыть пластины.Если аккумулятор разряжен (частично или полностью), уровень воды также должен быть выше пластин. Поддержание правильного уровня воды после полной зарядки избавит от необходимости беспокоиться об уровне воды при другом уровне заряда.

В зависимости от местного климата, методов зарядки, области применения и т. Д. Trojan рекомендует проверять батареи раз в месяц, пока вы не почувствуете, как часто ваши батареи нуждаются в поливе.

Важно помнить

  1. Не допускайте контакта пластин с воздухом. Это повредит (разъедет) пластины.
  2. Не доливайте воду в заливное отверстие до крышки. Это, скорее всего, вызовет переполнение батареи кислотой, что приведет к потере емкости и возникновению коррозии.
  3. Не используйте воду с высоким содержанием минералов. Используйте только дистиллированную или деионизированную воду.

ВНИМАНИЕ: Электролит представляет собой раствор кислоты и воды, поэтому следует избегать контакта с кожей.

Пошаговая процедура полива

  1. Откройте вентиляционные крышки и загляните внутрь заливных колодцев.
  2. Проверить уровень электролита; минимальный уровень - вверху тарелок.
  3. Если необходимо, добавьте в это время ровно столько воды, чтобы покрыть пластины.
  4. Полностью зарядите аккумуляторы перед добавлением воды (см. Раздел «Зарядка»).
  5. После завершения зарядки откройте вентиляционные крышки и загляните внутрь заливных колодцев.
  6. Доливайте воду до тех пор, пока уровень электролита не станет на 1/8 дюйма ниже дна заливного колодца.
  7. Кусок резины можно безопасно использовать в качестве щупа для определения этого уровня.
  8. Очистите, замените и затяните все вентиляционные крышки.

ВНИМАНИЕ: Никогда не добавляйте кислоту в аккумулятор.

Батареи притягивают пыль, грязь и сажу. Содержание в чистоте поможет обнаружить признаки проблем, когда они появляются, и избежать проблем, связанных с грязью.

  1. Убедитесь, что все вентиляционные крышки плотно закрыты.
  2. Очистите верхнюю часть батареи тканью или щеткой, смоченной в растворе пищевой соды и воды.
    • При чистке не допускайте попадания чистящего раствора или других посторонних предметов внутрь батареи.
  3. Промойте водой и вытрите насухо чистой тканью.
  4. Очистите клеммы аккумулятора и внутреннюю часть кабельных зажимов с помощью очистителя для столбов и зажимов.
    • Чистые клеммы будут иметь яркий металлический блеск.
  5. Подсоедините зажимы к клеммам и нанесите на них тонкий слой антикоррозийного спрея или силиконового геля.
  6. Следите за тем, чтобы область вокруг батарей была чистой и сухой.

Периоды бездействия могут быть чрезвычайно опасными для свинцово-кислотных аккумуляторов. Помещая аккумулятор на хранение, следуйте приведенным ниже рекомендациям, чтобы аккумулятор оставался исправным и готовым к использованию.

ПРИМЕЧАНИЕ: Хранить, заряжать или эксплуатировать аккумуляторы на бетоне - это нормально.

Самые важные вещи, которых следует избегать

  1. Замораживание. Избегайте мест, где ожидается отрицательная температура. Поддержание высокого уровня заряда аккумулятора также предотвратит замерзание. Замораживание приводит к непоправимому повреждению пластин и контейнера аккумулятора.
  2. Тепло. Избегайте прямого воздействия источников тепла, таких как радиаторы отопления или обогреватели. Температура выше 80 ° F (26.6º C) ускоряют саморазряд батареи.

Пошаговая процедура хранения

  1. Полностью зарядите аккумулятор перед хранением.
  2. Храните аккумулятор в прохладном сухом месте, защищенном от атмосферных воздействий.
  3. Во время хранения следите за удельной массой (заливка) или напряжением. Аккумуляторы, находящиеся на хранении, должны получить повышенный заряд, когда они показывают уровень заряда 70% или меньше. См. Таблицу 1 в разделе «Тестирование».
  4. Полностью зарядите аккумулятор перед повторной активацией.
  5. Для оптимальной работы выровняйте аккумуляторы (залитые) перед их повторным вводом в эксплуатацию. Обратитесь к разделу выравнивания для этой процедуры.

В большинстве приложений с глубоким циклом уже установлена ​​какая-либо система зарядки для зарядки аккумуляторов (например, солнечные панели, инвертор, зарядное устройство для гольф-кара, генератор и т. Д.). Тем не менее, все еще существуют системы с батареями глубокого разряда, в которых необходимо выбирать индивидуальное зарядное устройство. Следующее поможет сделать правильный выбор.

Сегодня доступно множество типов зарядных устройств. Обычно они оцениваются по их начальному значению - значению в амперах, которое зарядное устройство подает в начале цикла зарядки. При выборе зарядного устройства скорость заряда должна составлять от 10% до 13% от 20-часовой емкости аккумулятора. Например, для аккумулятора с 20-часовой номинальной емкостью 225 Ач будет использоваться зарядное устройство с номиналом приблизительно от 23 до 30 А (для зарядки нескольких аккумуляторов используйте рейтинг АН всего банка).Можно использовать зарядные устройства с более низкими номиналами, но время зарядки будет увеличено.

Trojan рекомендует использовать трехступенчатое зарядное устройство. Также называемые «автоматическими», «интеллектуальными» или «IEI» зарядными устройствами, которые продлевают срок службы батареи с помощью запрограммированного профиля зарядки. Эти зарядные устройства обычно имеют три различных этапа зарядки: объемный, приемный и плавающий.

Для правильной зарядки батарей требуется подача нужного количества тока при правильном напряжении. Большинство зарядного оборудования автоматически регулируют эти значения.Некоторые зарядные устройства позволяют пользователю устанавливать эти значения. Как автоматическое, так и ручное оборудование может вызвать трудности при зарядке. В таблицах 2 и 3 перечислены большинство необходимых настроек напряжения, которые могут потребоваться для программирования зарядного устройства. В любом случае для правильной зарядки также следует обращаться к оригинальным инструкциям по зарядному устройству. Вот список полезных вещей, которые следует помнить при зарядке.

  1. Ознакомьтесь с инструкциями производителя зарядного устройства и следуйте им.
  2. Батареи следует заряжать после каждого периода использования.
  3. Свинцово-кислотные батареи не обладают памятью, и их не нужно полностью разряжать перед зарядкой.
  4. Заряжайте только в хорошо вентилируемых местах. Берегите заряжаемый аккумулятор от искр или огня.
  5. Проверьте правильность настроек напряжения зарядного устройства (Таблица 2).
  6. Отрегулируйте напряжение зарядки для компенсации температур выше или ниже 77 ° F (25 ° C). Вычтите 0,0028 вольт на элемент на каждые 1 ° F (0.005 В на элемент на каждый 1 ° C) выше 77 ° F (25 ° C) или добавьте 0,0028 В на элемент на каждые 1 ° F (0,005 В на элемент на каждый 1 ° C) ниже 77 ° F (25 ° C) .
  7. Проверьте уровень воды (см. Раздел «Полив»).
  8. Перед заправкой затяните все вентиляционные крышки.
  9. Не допускайте перезарядки батарей. Чрезмерная зарядка вызывает чрезмерное выделение газов (разрушение воды), перегрев и старение батареи.
  10. Не допускайте недостаточной зарядки аккумуляторов. Недозаряд вызывает расслоение, которое может привести к преждевременному выходу из строя аккумулятора.
  11. Не заряжайте замерзший аккумулятор.
  12. Избегайте зарядки при температуре выше 120 ° F (48,8 ° C).

Таблица 2
Настройки напряжения зарядного устройства для заливных аккумуляторов Напряжение системы
Настройка напряжения зарядного устройства 6v 12v 24 В 36v 48v
Поглощение / Насыпная загрузка 7.35 14,7 29,4 44,1 58,8
Плавающий заряд 6,75 13,5 27,0 40,5 54,0
Выравнивающий заряд 8,1 16,2 32,4 48,6 64,8

Дополнительные инструкции по зарядке VRLA:

  1. Ознакомьтесь с инструкциями производителя зарядного устройства и следуйте им.
  2. Убедитесь, что зарядное устройство имеет необходимые настройки VRLA.
  3. Установите зарядное устройство на настройки напряжения VRLA (Таблица 3).
  4. Не перезаряжайте батареи VRLA. Чрезмерная зарядка приведет к высыханию электролита и повреждению аккумулятора.

Таблица 3
Настройки напряжения зарядного устройства для аккумуляторов VRLA Напряжение системы
Настройка напряжения зарядного устройства 12v 24 В 36v 48v
Поглощение / Насыпная загрузка 14.4 28,8 43,2 57,6
Плавающий заряд 13,5 27,0 40,5 54,0

ТОЛЬКО ЗАЛИВНЫЕ БАТАРЕИ

Выравнивающий - это перезарядка свинцово-кислотных аккумуляторов после их полной зарядки.

Он обращает вспять накопление негативных химических эффектов, таких как расслоение, состояние, при котором концентрация кислоты в нижней части батареи выше, чем в верхней.Выравнивание также помогает удалить кристаллы сульфата, которые могли скопиться на пластинах. Если не установить этот флажок, это состояние, называемое сульфатацией, снизит общую емкость аккумулятора.

Многие эксперты рекомендуют периодически выравнивать аккумуляторные батареи, от одного раза в месяц до одного или двух раз в год. Однако троянец рекомендует выполнять выравнивание только при обнаружении низкого или широкого диапазона удельного веса (> 0,030) после полной зарядки аккумулятора.

Пошаговое выравнивание

  1. Убедитесь, что батарея (и) залитого типа.
  2. Снимите все нагрузки с аккумуляторов.
  3. Подключить зарядное устройство.
  4. Установите зарядное устройство на уравнительное напряжение (см. Таблицу 2 в разделе «Зарядка»). Если в вашем зарядном устройстве нет режима выравнивания, вы можете отключить зарядное устройство и снова подключить его. Это также проведет выравнивающий заряд.
  5. Начать зарядку аккумуляторов.
  6. Батареи начнут выделять газ и сильно пузыриться.
  7. Измеряйте удельный вес каждый час.
  8. Выравнивание завершено, когда значения удельного веса больше не повышаются во время стадии газовыделения.

Разрядка батарей полностью зависит от вашего конкретного применения.

Тем не менее, ниже приведен список полезных вещей:

  1. Мелкая разрядка продлит срок службы батареи.
  2. Рекомендуется разрядка 50% (или меньше).
  3. 80% разряд - это максимально безопасный разряд.
  4. Не разряжайте полностью залитые батареи (80% или более).Это повредит (или убьет) аккумулятор.
  5. Многие специалисты рекомендуют эксплуатировать аккумуляторы только от 50% до 85% от полного диапазона заряда. При использовании этой практики необходимо периодическое выравнивание заряда.
  6. Не оставляйте аккумуляторы глубоко разряженными на какое-либо время.
  7. Свинцово-кислотные батареи не обладают памятью, и их не нужно полностью разряжать перед зарядкой.
  8. Батареи следует заряжать после каждого периода использования.
  9. Батареи, которые заряжаются, но не могут поддерживать нагрузку, скорее всего, неисправны и должны быть проверены.Обратитесь к разделу «Тестирование» для правильной процедуры.
% Разряжено
100 80 60 40 20 0
0 20 40 60 80 100

Залитые батареи нуждаются в воде.

Но что еще более важно, полив должен производиться в нужное время и в нужном количестве, иначе производительность и долговечность аккумулятора снизятся.

Общие инструкции по поливу:

  • Добавьте воду, но не кислоту, в ячейки (рекомендуется дистиллированная вода)
  • НЕ ПЕРЕЛИВАТЬ
  • Для полностью заряженных стандартных батарей глубокого разряда добавьте воды до уровня 1/8 ниже дна вентиляционного колодца (см. Диаграмму A ниже)
  • Для полностью заряженных батарей серии Plus добавьте воды к индикатору максимального уровня воды (см. Диаграмму B ниже)
  • Если батареи разряжены, добавляйте воду только в том случае, если пластины открыты.Добавьте столько воды, чтобы покрыть пластины, а затем зарядите батареи. После полной зарядки долейте воды до надлежащего уровня, указанного выше
  • После полива закройте вентиляционные колпачки на аккумуляторах
Схема A Схема B
Добавьте воды до уровня 0,125 дюйма ниже дна вентиляционного колодца. Залейте воду до указателя максимального уровня воды.

ДЛЯ СОЛНЕЧНОГО ПРИМЕНЕНИЯ

Храните аккумуляторы и эксплуатируйте их в прохладном сухом месте.
На каждые 18 ° F (10 ° C) превышения комнатной температуры (77 ° F или 25 ° C) срок службы батареи сокращается на 50%.

Полностью заряжайте аккумуляторы после каждого периода использования.
Если ваши батареи будут находиться в состоянии низкого заряда в течение продолжительного времени, уменьшится их емкость и срок службы.

Если вы храните батареи в течение длительного времени, обязательно заряжайте их полностью каждые 3-6 месяцев.Свинцово-кислотные батареи будут саморазряжаться от 5% до 15% в месяц, в зависимости от температуры условий хранения.

Регулярно проверяйте напряжение аккумулятора и удельный вес электролита, чтобы убедиться в полной перезарядке. Как правило, общий ток от ваших фотоэлектрических панелей должен составлять от 10% до 20% от общего количества ампер-часов (Ач) аккумуляторной батареи.

Многие контроллеры заряда имеют настройки выравнивания, которые вы можете установить, чтобы обеспечить исправность ваших батарей.Выполняйте выравнивание аккумуляторов не реже одного раза в месяц в течение 2–4 часов или дольше, если аккумуляторы постоянно недостаточно заряжаются.

Напряжение системы
Настройки напряжения 6 В 12 В 24 В 36 В 48 В
Ежедневная зарядка 7,4 14,8 29,6 44,5 59,3
Плавающий заряд 6.7 13,5 27 40,5 54
Выравнивающий заряд 8,1 16,2 32,4 48,6 64,8

Регулярно поливайте батареи.
Залитые батареи или батареи с жидкими элементами требуют периодического полива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
