КПП ZF — немецкое качество, теперь и в России

КПП ZF — немецкое качество, теперь и в России

Коробки передач и другая продукция немецкого концерна ZF известны во всем мире, они используются многими автопроизводителями, а с недавних пор КПП ZF появились и на изделиях отечественного автопрома. О продукции компании ZF, ее особенностях и применении в российских автомобилях читайте в этой статье.


О компании ZF

Совсем скоро ZF отметит свой столетний юбилей: компания Zahnradfabrik GmbH (что переводится, как «Фабрика шестерен»), специализирующаяся на производстве шестерен и коробок передач для летательных аппаратов, судов и автомобилей, была официально зарегистрирована летом 1915 года в немецком городе Фридрихсхафен. Завод был основан не на пустом месте — здесь еще в 1908 году было основано предприятие Цеппелина, и его мощности стали основой для ZF.

Интересно, что свое нынешнее название концерн ZF получил лишь в 1992 году, когда ассортимент продукции был намного шире, чем просто шестерни, и называться «Заводом шестерен» стало уже неправильно.

Расцвет компании пришелся на послевоенные годы, она начала экспансию в другие страны, уже в 1958 году открывается завод в Бразилии (продукция которого активно поставляется в нашу страну). К сегодняшнему дню в концерн ZF входит 121 завод в 27 странах мира. С 2005 года в Набережных Челнах работает совместное предприятие ZF и КАМАЗ — ZF KAMA / «ЦФ КАМА», которое выпускает коробки передач для отечественных грузовых автомобилей.

Наибольшее количество предприятий ZF расположено в Германии, причем три из них являются ведущими в своих направлениях: ZF Friedrichshafen (штаб-квартира и головной завод, производство КПП и компонентов шасси для грузовиков), ZF Saarbruecken (специализируется на производстве КПП и шасси для легковых автомобилей) и ZF Passau (сразу два предприятия, изготавливающих КПП и мосты для автобусов и дорожно-строительной техники).

На сегодняшний день ZF является третьим в Германии и одним из 15 крупнейших в мире производителей и поставщиков комплектующих для автомобилей.


Продукция ZF

Продукция ZF — это компоненты трансмиссии, шасси и ходовой части для легковых и грузовых автомобилей, тракторов и дорожно-строительной техники. Сегодня в каталоге компании можно найти большое число компонентов, узлов и агрегатов, в том числе:

— Механические коробки передач для различных типов техники;
— Автоматические коробки передач для легковых и грузовых автомобилей;
— Сцепления;
— Ведущие мосты;
— Системы подвески мостов;
— Гидравлические усилители руля;
— Редукторы, сцепления, тормоза и другие компоненты для промышленности.

Большинство агрегатов ZF выпускается под собственными брендами, и многие из них стали узнаваемы во всем мире. Наиболее известны механические коробки передач для грузовых и коммерческих автомобилей «Ecolite», «Ecosplit» и «Ecomid», автоматические КП «AS Tronic» (для легких грузовиков — «eTronic», для автобусов — «AS Tronic lite»), а также коробки передач для автобусов «Ecomat».

На сегодняшний день компонентами ZF оснащаются грузовые и легковые автомобили многих известных марок, в том числе BMW, Iveco, MAN, Renault, DAF, Volkswagen, Audi, Maserati и других. В России наибольшее распространение КПП ZF получили на грузовиках КАМАЗ, однако с недавнего времени этими коробками стали оснащаться автомобили «Урал» и MAN российской сборки, а также белорусские грузовики МАЗ и МАЗ-МАН.


Коробки передач ZF КАМА / «ЦФ КАМА»

С 2005 года в Набережных Челнах работает совместное предприятие ZF KAMA, которое сначала производило сборку немецких коробок передач, а с 2010 года на предприятии начали проводиться работы по локализации производстве немецких КПП в России. К сегодняшнему дню коробки передач ZF практически полностью собираются из российских комплектующих, общий объем производства достигает 20 тысяч КПП в год.

Изначально предприятие ZF KAMA собирало коробки только для грузовых автомобилей КАМАЗ. Сейчас количество моделей грузовиков, оснащаемых этими КПП, постоянно растет. Недавно — в 2012 году — продукция из Набережных Челнов стала поставляться на завод «Урал» и MAN в России, а также в Республику Беларусь, на предприятие МАЗ-МАН. Поэтому сейчас на дорогах можно встретить все больше отечественных грузовых автомобилей с немецкими коробками передач.

На сегодняшний день заводом производится три модели КПП ZF:

ZF Ecomid 9S 1310 TO

Механическая 9-ступенчатая коробка передач, предназначенная для среднетоннажных грузовиков грузоподъемностью до 16 тонн. Данная КПП устанавливается на автомобили КАМАЗ моделей 65115 (самосвал), 65116 (седельный тягач) и других, также она поставляется на автозавод «Урал».

ZF Ecosplit 16S 1820 ТО

Механическая 16-ступенчатая коробка передач, предназначенная для применения на грузовых автомобилях грузоподъемностью до 40 тонн. Широко применяется на автомобилях КАМАЗ, также данная КПП поставляется на завод МАЗ.

ZF AS Tronic 12 S 1930 TO

Новая автоматизированная 12-ступенчатая коробка передач для грузовых автомобилей. В настоящее время ограниченно устанавливается на тяжелые автомобили КАМАЗ.

Также предприятие ZF KAMA производило или будет производить несколько других типов коробок передач. В частности, на многие автомобили КАМАЗ все еще устанавливаются 9-ступенчатые МКПП ZF 9S 109 и 16-ступенчатые МКПП ZF 16S 151, которые сейчас постепенно заменяются более новыми ZF 9S 1310 TO и ZF 16S 1820 ТО. А на завод MAN в России поставляются 16-ступенчатые ZF 16S 2520, имеющие незначительные отличия от других КПП семейства Ecosplit.


Другие КПП ZF на отечественных грузовых автомобилях

Несмотря на наличие производства в Набережных Челнах, большое количество коробок передач ZF импортируются из Германии и Бразилии. Их номенклатура очень обширна, и рассказать о каждой коробке невозможно, поэтому выделим только некоторые актуальные и наиболее распространенные оригинальные КПП ZF, используемые на отечественной технике.

КАМАЗ. На различных автомобилях КАМАЗ используются 6-ступенчатые ZF 6S 1000 (модели 4308, 43253, 43255, 53605, 65115 и другие), а также раздаточные коробки ZF VG 1600/300 (модели 6522, 65225) и ZF Steyr VG 2000/300 (65225).

НефАЗ. Нефтекамские автобусы оснащаются 6-ступенчатыми коробками передач ZF 6S 1200.

КрАЗ. Для оснащения этих грузовиков используются, в основном, механические КПП ZF бразильского производства: 9-ступенчатая ZF 9JS 135A, 12-ступенчатая ZF 12JS 200, 16-ступенчатая ZF 16S 1650 и другие.

МАЗ и МАЗ-МАН. Минские грузовики оснащаются большим количеством коробок передач ZF, в том числе 9-ступенчатыми МКПП ZF 9S 1310, 16-ступенчатыми ZF 16S 2220 TO, а также бразильскими ZF 9JS 135A, ZF 12JS 200 и ZF 16S 1650.

В целом, коробки передач ZF находят самое широкое применение на грузовых автомобилях и автобусах российского и белорусского производства, и в будущем (согласно официальным планам автопроизводителей) роль этих компонентов будет только расти. Наиболее активно в этом направлении действует КАМАЗ, который в ближайшие годы планирует оснащать коробками ZF большинство моделей своих грузовиков.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Коробки передач ZF

ArticlesController Object
(
    [articlesCurrentGroup] => ArticlesGroup Object
        (
            [parentId] =>
            [beforeSaveData] =>
            [image_deleted] =>
            [_new:CActiveRecord:private] =>
            [_attributes:CActiveRecord:private] => Array
                (
                    [id] => 10
                    [pkey] => 001003
                    [title] => Узлы и агрегаты
                    [active] => 1
                    [translit] => uzly-i-agregaty
                    [text] =>

Узлы и агрегаты

[preview] => Узлы и агрегаты [url] => avtobaza/uzly-i-agregaty [title_tag] => [keywords] => Узлы и агрегаты [description] => Узлы и агрегаты [disable_publication] => 0 ) [_related:CActiveRecord:private] => Array ( ) [_c:CActiveRecord:private] => [_pk:CActiveRecord:private] => 10 [_alias:CActiveRecord:private] => t [_errors:CModel:private] => Array ( ) [_validators:CModel:private] => [_scenario:CModel:private] => update [_e:CComponent:private] => Array ( [onbeforesave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeSave ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onaftersave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) [1] => Array ( [0] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) ) [_c:CList:private] => 2 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onbeforedelete] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeDelete ) [1] => Array ( [0] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeDelete ) ) [_c:CList:private] => 2 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onbeforevalidate] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeValidate ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) ) [_m:CComponent:private] => Array ( [suffixTree] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [translit] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [RelatedRecordsBehaviour] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) ) ) [articlesCurrentPage] => ArticlesItem Object ( [beforeSaveData] => [image_deleted] => [picture] => [_new:CActiveRecord:private] => [_attributes:CActiveRecord:private] => Array ( [id] => 62 [group_id] => 10 [author] => Николай Мордовцев [photograph] => Александр Батыру [title] => Коробки передач ZF [old_translit] => korobki_peredach_zf [date_add] => 1430139194 [date_public] => 1430134384 [date_update] => 1430139194 [active] => 1 [yandex_news] => [text] =>

Потребность в 16-ступенчатых коробках возникала у «КАМАЗа» в начале 2000-х годов, когда завод осваивал производство тяжелых грузовиков полной массой 33-41 тонн или в составе автопоезда – 44 тонны. Чем мельче разбит диапазон передаточных чисел коробки, тем меньше надрывается двигатель, быстрее и легче разгоняется автопоезд, проще одолевать подъемы, мотор можно держать в экономичном диапазоне оборотов. В то время челнинцы начали закупать коробки у ZF, но очень небольшими партиями. Окончательно поверить в потенциал нового клиента немцев заставила череда побед команды «КАМАЗ-Мастер» на супермарафонах «Дакар», которые стали рядовым событием для челнинской команды с начала 2000-х. Спортивные автомобили собирают на отдельном производстве, с дизелем серии ЯМЗ-840 (по разным оценкам от 850 до 1050 л. с.), с которым агрегатируется именно 16-ступенчатая коробка ZF 16S251, рассчитанная на момент 2500 Н.м. В январе 2005 года, как только закончился очередной победный для «КАМАЗа» «Дакар», было принято решение о создании совместного предприятия. А ведь эти коробки применяют на гонках и DAF, MAN, IVECO, Renault – специалисты ZF с гордостью говорят перевозчикам об этом.

Отлаженная технология

С самого основания, с конца ­2005-го года, производство ООО «ЦФ КАМА» располагалось на арендованной у «КАМАЗа» территории площадью около 5 тыс. кв. метров. Новый же, собственный производственный корпус располагает почти в пять раз большими площадями: 22,1 тыс. м2, из которых 18,5 тыс. м­2 – непосредственно производственные площади и логистические зоны. Такой простор оценят не только старые сотрудники СП – их работает около 350 человек, но и новые, которых планируется принять на работу с учетом увеличения объемов производства. А это (к декабрю 2014 года) еще около 150 человек. Дополнительные «квадраты» не будут пустовать – на площадях размещают новое оборудование, способствующее расширению номенклатуры производимых в России деталей коробок передач, и, что немаловажно – термическое производство. Раньше термообработку деталей делали на соответствующем производстве «КАМАЗа». Дело в том, что в качестве материала шестерен коробок ZF применяют цементируемые стали, естественно, одобренные немцами. Такая сталь дешевле легированной, но требует очень тщательного соблюдения технологий при цементации. Напомним, процесс цементации стальной детали – насыщение ее поверхностного слоя углеродом. Это придает поверхности высокую твердость, но оставляет вязкой, стойкой к удару сердцевину. Пример цементации, который на слуху у автомобилистов, – поршневой палец.
Открытие нового корпуса лишний раз подтверждает, что в Челнах с самого начала работы СП стремились организовать не отверточную сборку коробок из привезенных в «мешках» комплектов, а именно полноценное производство, под освоение всей номенклатуры деталей. Среди производств ZF Friedrichshafen AG, находящихся по всему миру, есть только два предприятия, имеющих смешанный конвейер, который позволяет выпускать два вида коробок передач – 9-ступенчатую КП ZF Ecomid и 16-ступенчатую КП ZF Ecosplit. Один из них – на головном предприятии в Германии, во Фридрихсхафене, другой – в СП «ЦФ КАМА». Причем сборочная линия переналаживается с выпуска одного типа коробок на другой чуть ли не за минуту. Сборка коробок ведется на закольцованном конвейере, куда по радиусам с внешней стороны поступают подсобранные узлы. Коробки семейства Ecosplit и Ecomid очень разные, перепутать что-то сложно, но все равно сборку делят на циклы, куда входит по шесть комплектов той или иной коробки. Технологическая оснастка для сборки каждого типа коробки своя и выкрашена в свой цвет: желтый или синий. Очень важный момент при сборке коробок ZF – подбор толщины стопорных и регулировочных колец. От этого зависит преднатяг конических подшипников. Перетянул или прослабил – результат будет один: уменьшение ресурса агрегата. Другая особенность – в резьбовых соединениях широко применяют контрящий герметик Loctite 241.
Все собранные коробки обязательно поступают на испытательный стенд. Здесь режим обкатки такой: 10 минут и без нагрузки. Контролируется легкость переключения передач, отсутствие посторонних шумов, давление масла, создаваемое в системе смазки, и герметичность пневматических контуров. Если выявляются недостатки сборки – коробку отправляют на особый участок, где ее разбирают и ищут причину неисправности. Но таких случаев – буквально на перечет…
Сейчас коробки семейств Ecomid и Ecosplit кроме «КАМАЗа» приобретает не только автозавод «Урал», но и питерский завод MAN. Это говорит о высоком качестве челнинских коробок. Кроме того, были случаи, когда из Набережных Челнов отправляли изготовленные здесь детали в Европу, на другие заводы ZF.

Важная задача

В локализации изготовления деталей коробок заинтересованы и немцы, и сам «КАМАЗ». Как говорят специалисты СП, локализация позволяет:
   снижать сроки поставки на конвейер деталей и их складские запасы;
   сокращать затраты на развитие сети поставщиков;
   удовлетворять законодательным требованиям страны размещения;
   минимизировать валютные риски и риски, связанные с таможенным оформлением поставляемых из-за        границы деталей.
Возможных российских поставщиков на конвейер «ЦФ КАМА» ждал серьезный аудит производства, затем работа с чертежами, изготовление пробных деталей. Решение о сотрудничестве с потенциальным поставщиком принималось по результатам анализа качества, с учетом цены деталей. В результате российскими партнерами СП по механической обработке, кузнечному и литейному производству стали ОАО «КАМАЗ, ОАО «ЧКПЗ», ОАО «ЗМЗ», ООО «РосАЛит», ОАО «ОЭМК». В 2008 году локализация начиналась с производства трех валов и семи шестерен для коробок Ecosplit. Изготовление заготовок шестерен и валов, их механическая и термообработка, а также мехобработка трех вариантов картеров КП Ecosplit производилась на заводе двигателей ОАО «КАМАЗ». На кузнечный завод ОАО «КАМАЗ» нужный стальной прокат поставляет ОАО «ОЭМК». Восемь из одиннадцати наименований шестерен для коробок семейства Ecomid изготавливают именно на СП «ЦФ КАМА». Еще девять шестерен делает для СП сам «КАМАЗ». В 2010 году в ОАО «ЧКПЗ» были локализированы заготовки семи шестерен коробок Ecomid, мехобработка восьми шестерен и трех валов КП Ecomid проводится на производстве «ЦФ КАМА», а их термообработка – на ОАО «КАМАЗ». Особенность конструкции коробок ZF – корпуса, отлитые из алюминиевого сплава. ­Делать в России отливки корпуса сначала никто не брался – их поставляли из Германии. Была попытка освоить литье относительно простого картера сцепления на Заволжском моторном заводе, но она закончилась неудачей. И это при 40-летнем опыте работы в Заволжье с алюминиевыми сплавами! В 2011 стартовал проект по локализации заготовок семи алюминиевых картеров. Первые образцы отливок картера сцепления Ecomid, были изготовлены на литейном заводе «КАМАЗ Металлургия». Затем отливки шести вариантов картеров были локализованы на нижегородском ООО «РосАЛит», из них два обрабатываются на ЗМЗ, а остальные четыре – на заводе двигателей «КАМАЗ». В 2012 г. локализована отливка и мехобработка картера сцепления на «КАМАЗе», началась локализация трех шестерен. ­Локализованы заготовки трех валов коробок Ecomid и одна шестерня Ecosplit на кузнечном заводе ОАО «КАМАЗ», а еще три заготовки шестерен – в ОАО «ЧКПЗ». Освоено производство двух типов чугунных крышек первичного вала на заводе двигателей «КАМАЗ». Таким образом, по состоянию на 1 апреля 2014 года уровень локализации деталей коробок Ecomid и Ecosplit на СП «ЦФ КАМА» составляет 52 процента, но подшипники, синхронизаторы, сальники поставляются из Германии. Из последних новостей: для челнинских коробок ZF на другом СП – на ООО «Кнорр-Бремзе КАМА» освоили ПГУ сцепления. Немцы считают, что российские партнеры «ЦФ КАМА» со временем вырастут до уровня глобальных поставщиков концерна, удовлетворяющих всем требованиям ZF по качеству, технологиям и цене, вплоть до поставки деталей из России на другие предприятия компании.

Информация

  • Компания ZF Friedrichshafen AG – крупнейший в мире производитель агрегатов трансмиссии, рулевого управления, подвески для автомобилей. Продукцию ZF применяют практически все европейские автомобилестроительные фирмы. Фирма выпускает для грузовиков и автобусов целую гамму КП: самые простые, на 5-6 передач, для развозных среднетоннажников, на более тяжелых автомобилях применяются 8-9-ступенчатые коробки с планетарным демультипликатором, а самые конструктивно сложные коробки делают с двумя дополнительными редукторами: с передним повышающим – делителем и понижающим планетарным – демультипликатором. Здесь если основная коробка трехступенчатая, то с учетом этих двух редукторов, в совокупности, получается 12 передач, а если основная коробка с четырьмя ступенями – то в агрегате 16 скоростей. У ZF эти коробки передач, можно сказать, флагманские. Аналогичные коробки есть у Mercedes, Scania, Volvo, но их никогда не было у «КАМАЗа» и ЯМЗ. Все ограничивалось только разработками. Напомним, ярославский завод традиционно делает коробки передач для «МАЗа» и «УРАЛАЗа». Главное достоинство 16-ступенчатых коробок – компактность и широкий диапазон передаточных чисел: обычно от 16,41 до 1,00 или от 13,80 до 0,84. К примеру, «камазовская» 10-ступенчатая коробка модели «154», наверное, одна из лучших отечественных коробок, но она обеспечивает диапазон от 7,82 до 0,81. Чтобы с ней получить тяговые возможности, сопоставимые с коробками ZF, пришлось бы увеличивать передаточное число главной передачи. А это всегда ухудшает экономичность. Практически по передаточным числам и удобству пользования единственная альтернатива механической 16-ступенчатой коробке – 5-6-диапазонный «автомат» с классической ГМП.
  • Акционеры ООО «ЦФ КАМА»: ZF Friedrichshafen AG, Германия – 51%, OAO «КАМАЗ», Россия – 49%;
    СП ООО «ЦФ КАМА» было основано в январе 2005 года, а сборочный конвейер был запущен уже в ноябре того же года.
    На предприятии производят 9-ступенчатые коробки ZF Ecomid 9S1310 TO и 16-ступенчатые коробки ZF Ecosplit 16S1820 TO, которые агрегатируются с двигателями мощностью от 160 до 500 л. с. Основным потребителем продукции СП является ОАО «КАМАЗ», в 2012 стартовало производство трансмиссий для ОАО «АЗ УРАЛ» и петербургского завода MAN. На 2016 год запланировано начало производства коробок передач для ОАО «МАЗ». В настоящее время объемы производства – порядка 20 тысяч КП в год, с вводом в действие производственных мощностей нового корпуса будет выпускаться до 50 тысяч коробок в год.
  • 2003 г. Первые переговоры между ZF Friedrichshafen AG и ОАО «КАМАЗ» о создании совместного предприятия по выпуску коробок передач;
    апрель 2005 г. Регистрация СП «ЦФ КАМА»;
    ноябрь 2005 г. Официальное открытие предприятия, начало сборки 16-ступенчатых коробок передач семейства ZF Ecosplit;
    2007 г. Расширение номенклатуры выпускаемых изделий, локализация деталей для коробок, получение статуса «промышленной сборки» и включение в список инвестиционных проектов Республики Татарстан;
    2008 г. Запуск сборки 9-ступенчатой КПП ZF Ecomid;
    2010 г. Начало производства локализованных шестерен и валов для КПП семейства ZF Ecomid, сертификация производства по стандартам ISO 9001 & TS 16949;
    2011 г. Начало строительства нового производственного здания;
    2012 г. Успешное прохождение ресертификационных аудитов DQS и IQNet;
    2012 г. Присвоение Федеральной таможенной службой России статуса уполномоченного экономического оператора внешнеэкономической деятельности;
    2013 г. Начало производства на СП вторичного вала для КПП ZF Ecosplit;
    2014 г. Официальное открытие нового производственного здания. Освоение производства «ЦФ КАМА» на новых площадях, запуск собственного термического участка для закалки шестерен и термообработки валов
  • У коробок ZF Ecosplit есть три варианта передаточных чисел, которые указаны на табличке: от 16,41 до 1,00; от 15,57 до 1,00 и от 13,8 до 0,84. Два варианта с прямой высшей передачей и один – с повышающей, причем эти варианты созданы только за счет шестерен делителя, остальные детали коробок одинаковы. Обычно с ростом крутящего момента, проходящего сквозь коробку, увеличивают модуль зубчатого зацепления – зуб становится чуть длиннее и одновременно толще в основании. Это приводит к необходимости увеличивать межцентровое расстояние между валами коробки, делать разные корпуса. Немцы из ZF сделали хитрее: они с ростом момента увеличивают длину шестерен, то есть длину находящихся в зацеплении зубьев – приходится увеличивать и длину корпуса. У 16-ступенчатых коробок ZF Ecosplit три варианта длины картера: 932, 1015 мм и самый длинный картер 1031 миллиметров – под коробку 16S2720, рассчитанную под момент 2700 Н. м. Причем несколько коробок собираются в одном взаимозаменяемом для них картере. Кроме того, взаимозаменяемы синхронизаторы в сборе, блокирующие муфты, то есть одни из самых подверженных износу деталей коробки, при этом дорогих и сложных в изготовлении.
[preview] => Коробки передач компании ZF Friedrichshafen AG широко применяют многие производителей грузовиков и автобусов. А благодаря созданному в Набережных Челнах совместному предприятию ООО «ЦФ КАМА», с такой коробкой можно купить и КАМАЗ [tags] => ZF,Коробки передач,КАМАЗ [description] => [keywords] => [translit] => korobki_peredach_zf [in_comment] => 1 [count] => 26809 [photos] => 14 [videos] => 0 [comments] => 0 [audios] => 0 [user_id] => 14 [addon] => [url] => avtobaza/uzly-i-agregaty/korobki_peredach_zf [image] => 1430139194mra4wcl3ehq2.jpg [old_image] => 1430139194mra4wcl3ehq2.jpg [image_path] => /korobki_peredach_zf/korobki_peredach_zf.jpg [update_comment] => 1430134384 ) [_related:CActiveRecord:private] => Array ( [rStruct] => ArticlesGroup Object ( [parentId] => [beforeSaveData] => [image_deleted] => [_new:CActiveRecord:private] => [_attributes:CActiveRecord:private] => Array ( [id] => 10 [pkey] => 001003 [title] => Узлы и агрегаты [active] => 1 [translit] => uzly-i-agregaty [text] =>

Узлы и агрегаты

[preview] => Узлы и агрегаты [url] => avtobaza/uzly-i-agregaty [title_tag] => [keywords] => Узлы и агрегаты [description] => Узлы и агрегаты [disable_publication] => 0 ) [_related:CActiveRecord:private] => Array ( ) [_c:CActiveRecord:private] => [_pk:CActiveRecord:private] => 10 [_alias:CActiveRecord:private] => t [_errors:CModel:private] => Array ( ) [_validators:CModel:private] => [_scenario:CModel:private] => update [_e:CComponent:private] => Array ( [onbeforesave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeSave ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onaftersave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) [1] => Array ( [0] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) ) [_c:CList:private] => 2 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onbeforedelete] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeDelete ) [1] => Array ( [0] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeDelete ) ) [_c:CList:private] => 2 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onbeforevalidate] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeValidate ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) ) [_m:CComponent:private] => Array ( [suffixTree] => SuffixBehavior Object ( [fieldId:SuffixBehavior:private] => id [parentNode:SuffixBehavior:private] => [keyMoved:SuffixBehavior:private] => [oldKey:SuffixBehavior:private] => [keyId:SuffixBehavior:private] => [fieldKey] => pkey [fieldTranslit] => translit [fieldUrl] => url [fieldParent] => [fieldParentId] => parentId [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [translit] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [RelatedRecordsBehaviour] => RelatedRecordsBehavior Object ( [relation] => images [scenarios] => Array ( [0] => insert [1] => update ) [link] => Array ( [section_id] => 2 ) [enableValidation] => 1 [calculate] => Closure Object ( [this] => ArticlesGroup Object *RECURSION* [parameter] => Array ( [$data] => ) ) [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesGroup Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) ) ) [countImages] => 14 ) [_c:CActiveRecord:private] => [_pk:CActiveRecord:private] => 62 [_alias:CActiveRecord:private] => t [_errors:CModel:private] => Array ( ) [_validators:CModel:private] => CList Object ( [_d:CList:private] => Array ( [0] => CRequiredValidator Object ( [requiredValue] => [strict] => [trim] => 1 [attributes] => Array ( [0] => title [1] => group_id ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => CStringValidator Object ( [max] => 255 [min] => [is] => [tooShort] => [tooLong] => [allowEmpty] => 1 [encoding] => [attributes] => Array ( [0] => translit [1] => title ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [2] => CNumberValidator Object ( [integerOnly] => 1 [allowEmpty] => 1 [max] => [min] => [tooBig] => [tooSmall] => [integerPattern] => /^\s*[+-]?\d+\s*$/ [numberPattern] => /^\s*[-+]?[0-9]*\. ?[0-9]+([eE][-+]?[0-9]+)?\s*$/ [attributes] => Array ( [0] => active [1] => in_comment [2] => yandex_news ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [3] => CSafeValidator Object ( [attributes] => Array ( [0] => group_id [1] => title [2] => date_add [3] => date_public [4] => date_update [5] => text [6] => preview [7] => tags [8] => author [9] => photograph [10] => description [11] => keywords [12] => translit [13] => old_translit [14] => count [15] => user_id [16] => addon [17] => url ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [4] => CDefaultValueValidator Object ( [value] => [setOnEmpty] => 1 [attributes] => Array ( [0] => group_id [1] => title [2] => date_add [3] => date_public [4] => date_update [5] => active [6] => yandex_news [7] => text [8] => preview [9] => tags [10] => author [11] => photograph [12] => description [13] => keywords [14] => old_translit [15] => translit [16] => in_comment [17] => count [18] => user_id [19] => addon [20] => url ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [5] => CSafeValidator Object ( [attributes] => Array ( [0] => group_id [1] => id [2] => title [3] => date_add [4] => date_public [5] => date_update [6] => active [7] => yandex_news [8] => text [9] => preview [10] => tags [11] => author [12] => photograph [13] => description [14] => old_translit [15] => keywords [16] => translit [17] => in_comment [18] => count [19] => user_id [20] => addon [21] => url ) [message] => [skipOnError] => [on] => Array ( [search] => search ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [6] => CSafeValidator Object ( [attributes] => Array ( [0] => image_deleted [1] => image [2] => images ) [message] => [skipOnError] => [on] => Array ( ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [7] => CStringValidator Object ( [max] => 255 [min] => [is] => [tooShort] => [tooLong] => {attribute} is too long (max {max} chars). [allowEmpty] => 1 [encoding] => [attributes] => Array ( [0] => picture ) [message] => [skipOnError] => [on] => Array ( [upload] => upload ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) [8] => CFileValidator Object ( [allowEmpty] => [types] => jpg,jpeg,gif,png [mimeTypes] => [minSize] => [maxSize] => 2147483648 [tooLarge] => Size should be less then 2MB !!! [tooSmall] => [wrongType] => [wrongMimeType] => [maxFiles] => 1 [tooMany] => [attributes] => Array ( [0] => picture ) [message] => [skipOnError] => [on] => Array ( [upload] => upload ) [except] => Array ( ) [safe] => 1 [enableClientValidation] => 1 [_e:CComponent:private] => [_m:CComponent:private] => ) ) [_c:CList:private] => 9 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [_scenario:CModel:private] => updateCounter [_e:CComponent:private] => Array ( [onbeforevalidate] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeValidate ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onbeforesave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => TimeBehavior Object ( [createAttribute] => date_add [updateAttribute] => date_update [setUpdateOnCreate] => 1 [updateScenario] => update [createScenario] => insert [timestampExpression] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => beforeSave ) ) [_c:CList:private] => 1 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) [onaftersave] => CList Object ( [_d:CList:private] => Array ( [0] => Array ( [0] => TagsBehavior Object ( [attribute] => tags [attributeTitle] => title [classs] => Articles [identity] => articles [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) [1] => Array ( [0] => TagsBehavior Object ( [attribute] => author [attributeTitle] => title [classs] => Articles [identity] => articles/author [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) [2] => Array ( [0] => TagsBehavior Object ( [attribute] => photograph [attributeTitle] => title [classs] => Articles [identity] => articles/photograph [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [1] => afterSave ) ) [_c:CList:private] => 3 [_r:CList:private] => [_e:CComponent:private] => [_m:CComponent:private] => ) ) [_m:CComponent:private] => Array ( [translit] => UrlTranslitBehavior Object ( [attributeText] => title [attributeTranslit] => translit [forceTranslit] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [TimeBehavior] => TimeBehavior Object ( [createAttribute] => date_add [updateAttribute] => date_update [setUpdateOnCreate] => 1 [updateScenario] => update [createScenario] => insert [timestampExpression] => [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [tags] => TagsBehavior Object ( [attribute] => tags [attributeTitle] => title [classs] => Articles [identity] => articles [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [author] => TagsBehavior Object ( [attribute] => author [attributeTitle] => title [classs] => Articles [identity] => articles/author [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [photograph] => TagsBehavior Object ( [attribute] => photograph [attributeTitle] => title [classs] => Articles [identity] => articles/photograph [attributePreview] => preview [attributeImage] => image [attributeUrl] => [attributeDateAdd] => date_public [pkId:TagsBehavior:private] => 62 [model:TagsBehavior:private] => ArticlesItem [_enabled:CBehavior:private] => 1 [_owner:CBehavior:private] => ArticlesItem Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) ) ) [articlesCurrentShow] => page [articlesCurrentOrder] => За все время [pa] => -1 [pluses] => Array ( ) [curr_data] => 0 [cnt_to_ban] => 2 [theme] => race [baseProfile] => [layout] => //layouts/main [menu] => Array ( ) [breadcrumbs] => Array ( [Автобаза] => /article/avtobaza [Узлы и агрегаты] => /article/avtobaza/uzly-i-agregaty ) [keywords] => [description] => [pageheader] => [user] => [defaultAction] => index [_id:CController:private] => articles [_action:CController:private] => CInlineAction Object ( [_id:CAction:private] => router [_controller:CAction:private] => ArticlesController Object *RECURSION* [_e:CComponent:private] => [_m:CComponent:private] => ) [_pageTitle:CController:private] => Коробки передач ZF [_cachingStack:CController:private] => [_clips:CController:private] => [_dynamicOutput:CController:private] => [_pageStates:CController:private] => [_module:CController:private] => ArticlesModule Object ( [allowInDepth] => 1 [itemsOnPage] => 5 [editorImage] => articles-image [editorGroupImages] => articles-group-image [title] => Articles [layout] => //layouts/main [enableRoot] => [defaultController] => default [controllerNamespace] => [controllerMap] => Array ( ) [_controllerPath:CWebModule:private] => /opt/reis/application/modules/articles/controllers [_viewPath:CWebModule:private] => [_layoutPath:CWebModule:private] => [preload] => Array ( ) [behaviors] => Array ( ) [_id:CModule:private] => articles [_parentModule:CModule:private] => [_basePath:CModule:private] => /opt/reis/application/modules/articles [_modulePath:CModule:private] => [_params:CModule:private] => [_modules:CModule:private] => Array ( ) [_moduleConfig:CModule:private] => Array ( ) [_components:CModule:private] => Array ( ) [_componentConfig:CModule:private] => Array ( ) [_e:CComponent:private] => [_m:CComponent:private] => ) [_widgetStack:CBaseController:private] => Array ( ) [_e:CComponent:private] => [_m:CComponent:private] => )

Коробки передач компании ZF Friedrichshafen AG широко применяют многие производителей грузовиков и автобусов. А благодаря созданному в Набережных Челнах совместному предприятию ООО «ЦФ КАМА», с такой коробкой можно купить и КАМАЗ

Потребность в 16-ступенчатых коробках возникала у «КАМАЗа» в начале 2000-х годов, когда завод осваивал производство тяжелых грузовиков полной массой 33-41 тонн или в составе автопоезда – 44 тонны. Чем мельче разбит диапазон передаточных чисел коробки, тем меньше надрывается двигатель, быстрее и легче разгоняется автопоезд, проще одолевать подъемы, мотор можно держать в экономичном диапазоне оборотов. В то время челнинцы начали закупать коробки у ZF, но очень небольшими партиями. Окончательно поверить в потенциал нового клиента немцев заставила череда побед команды «КАМАЗ-Мастер» на супермарафонах «Дакар», которые стали рядовым событием для челнинской команды с начала 2000-х. Спортивные автомобили собирают на отдельном производстве, с дизелем серии ЯМЗ-840 (по разным оценкам от 850 до 1050 л. с.), с которым агрегатируется именно 16-ступенчатая коробка ZF 16S251, рассчитанная на момент 2500 Н.м. В январе 2005 года, как только закончился очередной победный для «КАМАЗа» «Дакар», было принято решение о создании совместного предприятия. А ведь эти коробки применяют на гонках и DAF, MAN, IVECO, Renault – специалисты ZF с гордостью говорят перевозчикам об этом.

Отлаженная технология

С самого основания, с конца ­2005-го года, производство ООО «ЦФ КАМА» располагалось на арендованной у «КАМАЗа» территории площадью около 5 тыс. кв. метров. Новый же, собственный производственный корпус располагает почти в пять раз большими площадями: 22,1 тыс. м2, из которых 18,5 тыс. м­2 – непосредственно производственные площади и логистические зоны. Такой простор оценят не только старые сотрудники СП – их работает около 350 человек, но и новые, которых планируется принять на работу с учетом увеличения объемов производства. А это (к декабрю 2014 года) еще около 150 человек. Дополнительные «квадраты» не будут пустовать – на площадях размещают новое оборудование, способствующее расширению номенклатуры производимых в России деталей коробок передач, и, что немаловажно – термическое производство. Раньше термообработку деталей делали на соответствующем производстве «КАМАЗа». Дело в том, что в качестве материала шестерен коробок ZF применяют цементируемые стали, естественно, одобренные немцами. Такая сталь дешевле легированной, но требует очень тщательного соблюдения технологий при цементации. Напомним, процесс цементации стальной детали – насыщение ее поверхностного слоя углеродом. Это придает поверхности высокую твердость, но оставляет вязкой, стойкой к удару сердцевину. Пример цементации, который на слуху у автомобилистов, – поршневой палец.
Открытие нового корпуса лишний раз подтверждает, что в Челнах с самого начала работы СП стремились организовать не отверточную сборку коробок из привезенных в «мешках» комплектов, а именно полноценное производство, под освоение всей номенклатуры деталей. Среди производств ZF Friedrichshafen AG, находящихся по всему миру, есть только два предприятия, имеющих смешанный конвейер, который позволяет выпускать два вида коробок передач – 9-ступенчатую КП ZF Ecomid и 16-ступенчатую КП ZF Ecosplit. Один из них – на головном предприятии в Германии, во Фридрихсхафене, другой – в СП «ЦФ КАМА». Причем сборочная линия переналаживается с выпуска одного типа коробок на другой чуть ли не за минуту. Сборка коробок ведется на закольцованном конвейере, куда по радиусам с внешней стороны поступают подсобранные узлы. Коробки семейства Ecosplit и Ecomid очень разные, перепутать что-то сложно, но все равно сборку делят на циклы, куда входит по шесть комплектов той или иной коробки. Технологическая оснастка для сборки каждого типа коробки своя и выкрашена в свой цвет: желтый или синий. Очень важный момент при сборке коробок ZF – подбор толщины стопорных и регулировочных колец. От этого зависит преднатяг конических подшипников. Перетянул или прослабил – результат будет один: уменьшение ресурса агрегата. Другая особенность – в резьбовых соединениях широко применяют контрящий герметик Loctite 241.
Все собранные коробки обязательно поступают на испытательный стенд. Здесь режим обкатки такой: 10 минут и без нагрузки. Контролируется легкость переключения передач, отсутствие посторонних шумов, давление масла, создаваемое в системе смазки, и герметичность пневматических контуров. Если выявляются недостатки сборки – коробку отправляют на особый участок, где ее разбирают и ищут причину неисправности. Но таких случаев – буквально на перечет…
Сейчас коробки семейств Ecomid и Ecosplit кроме «КАМАЗа» приобретает не только автозавод «Урал», но и питерский завод MAN. Это говорит о высоком качестве челнинских коробок. Кроме того, были случаи, когда из Набережных Челнов отправляли изготовленные здесь детали в Европу, на другие заводы ZF.

Важная задача

В локализации изготовления деталей коробок заинтересованы и немцы, и сам «КАМАЗ». Как говорят специалисты СП, локализация позволяет:
   снижать сроки поставки на конвейер деталей и их складские запасы;
   сокращать затраты на развитие сети поставщиков;
   удовлетворять законодательным требованиям страны размещения;
   минимизировать валютные риски и риски, связанные с таможенным оформлением поставляемых из-за        границы деталей.
Возможных российских поставщиков на конвейер «ЦФ КАМА» ждал серьезный аудит производства, затем работа с чертежами, изготовление пробных деталей. Решение о сотрудничестве с потенциальным поставщиком принималось по результатам анализа качества, с учетом цены деталей. В результате российскими партнерами СП по механической обработке, кузнечному и литейному производству стали ОАО «КАМАЗ, ОАО «ЧКПЗ», ОАО «ЗМЗ», ООО «РосАЛит», ОАО «ОЭМК». В 2008 году локализация начиналась с производства трех валов и семи шестерен для коробок Ecosplit. Изготовление заготовок шестерен и валов, их механическая и термообработка, а также мехобработка трех вариантов картеров КП Ecosplit производилась на заводе двигателей ОАО «КАМАЗ». На кузнечный завод ОАО «КАМАЗ» нужный стальной прокат поставляет ОАО «ОЭМК». Восемь из одиннадцати наименований шестерен для коробок семейства Ecomid изготавливают именно на СП «ЦФ КАМА». Еще девять шестерен делает для СП сам «КАМАЗ». В 2010 году в ОАО «ЧКПЗ» были локализированы заготовки семи шестерен коробок Ecomid, мехобработка восьми шестерен и трех валов КП Ecomid проводится на производстве «ЦФ КАМА», а их термообработка – на ОАО «КАМАЗ». Особенность конструкции коробок ZF – корпуса, отлитые из алюминиевого сплава. ­Делать в России отливки корпуса сначала никто не брался – их поставляли из Германии. Была попытка освоить литье относительно простого картера сцепления на Заволжском моторном заводе, но она закончилась неудачей. И это при 40-летнем опыте работы в Заволжье с алюминиевыми сплавами! В 2011 стартовал проект по локализации заготовок семи алюминиевых картеров. Первые образцы отливок картера сцепления Ecomid, были изготовлены на литейном заводе «КАМАЗ Металлургия». Затем отливки шести вариантов картеров были локализованы на нижегородском ООО «РосАЛит», из них два обрабатываются на ЗМЗ, а остальные четыре – на заводе двигателей «КАМАЗ». В 2012 г. локализована отливка и мехобработка картера сцепления на «КАМАЗе», началась локализация трех шестерен. ­Локализованы заготовки трех валов коробок Ecomid и одна шестерня Ecosplit на кузнечном заводе ОАО «КАМАЗ», а еще три заготовки шестерен – в ОАО «ЧКПЗ». Освоено производство двух типов чугунных крышек первичного вала на заводе двигателей «КАМАЗ». Таким образом, по состоянию на 1 апреля 2014 года уровень локализации деталей коробок Ecomid и Ecosplit на СП «ЦФ КАМА» составляет 52 процента, но подшипники, синхронизаторы, сальники поставляются из Германии. Из последних новостей: для челнинских коробок ZF на другом СП – на ООО «Кнорр-Бремзе КАМА» освоили ПГУ сцепления. Немцы считают, что российские партнеры «ЦФ КАМА» со временем вырастут до уровня глобальных поставщиков концерна, удовлетворяющих всем требованиям ZF по качеству, технологиям и цене, вплоть до поставки деталей из России на другие предприятия компании.

Информация

  • Компания ZF Friedrichshafen AG – крупнейший в мире производитель агрегатов трансмиссии, рулевого управления, подвески для автомобилей. Продукцию ZF применяют практически все европейские автомобилестроительные фирмы. Фирма выпускает для грузовиков и автобусов целую гамму КП: самые простые, на 5-6 передач, для развозных среднетоннажников, на более тяжелых автомобилях применяются 8-9-ступенчатые коробки с планетарным демультипликатором, а самые конструктивно сложные коробки делают с двумя дополнительными редукторами: с передним повышающим – делителем и понижающим планетарным – демультипликатором. Здесь если основная коробка трехступенчатая, то с учетом этих двух редукторов, в совокупности, получается 12 передач, а если основная коробка с четырьмя ступенями – то в агрегате 16 скоростей. У ZF эти коробки передач, можно сказать, флагманские. Аналогичные коробки есть у Mercedes, Scania, Volvo, но их никогда не было у «КАМАЗа» и ЯМЗ. Все ограничивалось только разработками. Напомним, ярославский завод традиционно делает коробки передач для «МАЗа» и «УРАЛАЗа». Главное достоинство 16-ступенчатых коробок – компактность и широкий диапазон передаточных чисел: обычно от 16,41 до 1,00 или от 13,80 до 0,84. К примеру, «камазовская» 10-ступенчатая коробка модели «154», наверное, одна из лучших отечественных коробок, но она обеспечивает диапазон от 7,82 до 0,81. Чтобы с ней получить тяговые возможности, сопоставимые с коробками ZF, пришлось бы увеличивать передаточное число главной передачи. А это всегда ухудшает экономичность. Практически по передаточным числам и удобству пользования единственная альтернатива механической 16-ступенчатой коробке – 5-6-диапазонный «автомат» с классической ГМП.
  • Акционеры ООО «ЦФ КАМА»: ZF Friedrichshafen AG, Германия – 51%, OAO «КАМАЗ», Россия – 49%;
    СП ООО «ЦФ КАМА» было основано в январе 2005 года, а сборочный конвейер был запущен уже в ноябре того же года.
    На предприятии производят 9-ступенчатые коробки ZF Ecomid 9S1310 TO и 16-ступенчатые коробки ZF Ecosplit 16S1820 TO, которые агрегатируются с двигателями мощностью от 160 до 500 л. с. Основным потребителем продукции СП является ОАО «КАМАЗ», в 2012 стартовало производство трансмиссий для ОАО «АЗ УРАЛ» и петербургского завода MAN. На 2016 год запланировано начало производства коробок передач для ОАО «МАЗ». В настоящее время объемы производства – порядка 20 тысяч КП в год, с вводом в действие производственных мощностей нового корпуса будет выпускаться до 50 тысяч коробок в год.
  • 2003 г. Первые переговоры между ZF Friedrichshafen AG и ОАО «КАМАЗ» о создании совместного предприятия по выпуску коробок передач;
    апрель 2005 г. Регистрация СП «ЦФ КАМА»;
    ноябрь 2005 г. Официальное открытие предприятия, начало сборки 16-ступенчатых коробок передач семейства ZF Ecosplit;
    2007 г. Расширение номенклатуры выпускаемых изделий, локализация деталей для коробок, получение статуса «промышленной сборки» и включение в список инвестиционных проектов Республики Татарстан;
    2008 г. Запуск сборки 9-ступенчатой КПП ZF Ecomid;
    2010 г. Начало производства локализованных шестерен и валов для КПП семейства ZF Ecomid, сертификация производства по стандартам ISO 9001 & TS 16949;
    2011 г. Начало строительства нового производственного здания;
    2012 г. Успешное прохождение ресертификационных аудитов DQS и IQNet;
    2012 г. Присвоение Федеральной таможенной службой России статуса уполномоченного экономического оператора внешнеэкономической деятельности;
    2013 г. Начало производства на СП вторичного вала для КПП ZF Ecosplit;
    2014 г. Официальное открытие нового производственного здания. Освоение производства «ЦФ КАМА» на новых площадях, запуск собственного термического участка для закалки шестерен и термообработки валов
  • У коробок ZF Ecosplit есть три варианта передаточных чисел, которые указаны на табличке: от 16,41 до 1,00; от 15,57 до 1,00 и от 13,8 до 0,84. Два варианта с прямой высшей передачей и один – с повышающей, причем эти варианты созданы только за счет шестерен делителя, остальные детали коробок одинаковы. Обычно с ростом крутящего момента, проходящего сквозь коробку, увеличивают модуль зубчатого зацепления – зуб становится чуть длиннее и одновременно толще в основании. Это приводит к необходимости увеличивать межцентровое расстояние между валами коробки, делать разные корпуса. Немцы из ZF сделали хитрее: они с ростом момента увеличивают длину шестерен, то есть длину находящихся в зацеплении зубьев – приходится увеличивать и длину корпуса. У 16-ступенчатых коробок ZF Ecosplit три варианта длины картера: 932, 1015 мм и самый длинный картер 1031 миллиметров – под коробку 16S2720, рассчитанную под момент 2700 Н.м. Причем несколько коробок собираются в одном взаимозаменяемом для них картере. Кроме того, взаимозаменяемы синхронизаторы в сборе, блокирующие муфты, то есть одни из самых подверженных износу деталей коробки, при этом дорогих и сложных в изготовлении.

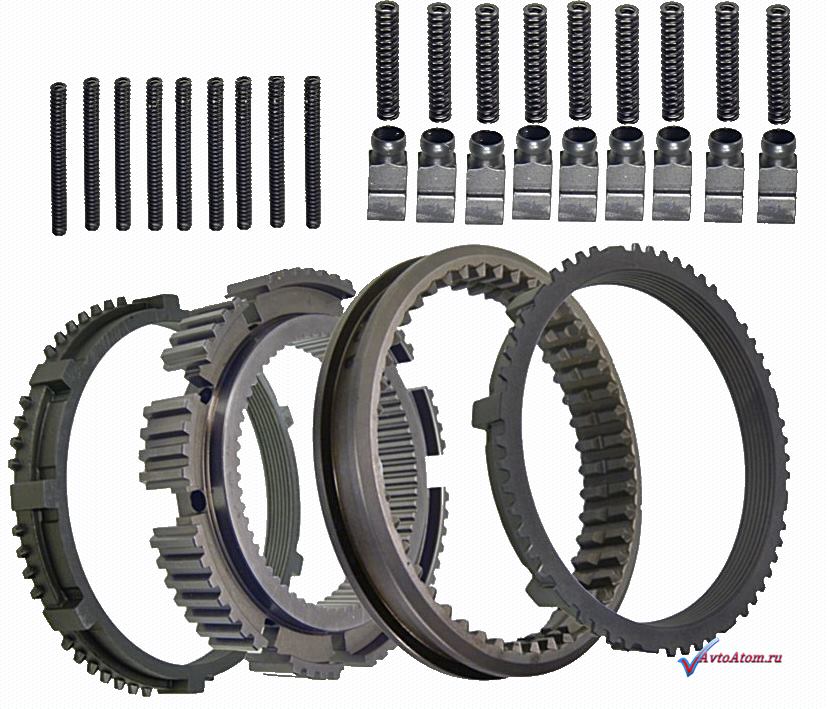

КПП ZF 16, ZF 16S151, 16S181, 16S221, 16S2220. ZF 2 и 9S1310

S 5

S 5-42 (1307.050.363 PAVLOVO BUS)
S 5-42 (1307.050.366 KAMAZ)

6 S

6 S 800 TO (1346.001.007)
6 S 850 (1290.055.130)

6 S BO

6 S 700 BO (1351.001.017 KAVZ)
6 S 1200 (1350.003.037 KAMAZ)

8 S

8S 1350 (1295 095 074 KAMAZ)

9 S TO

9 S 1310 TO (1324.001.048 KAMAZ)
9 S 1310 TO (1324.001.098 KAMAZ)

12 AS

12 AS 2331 TD (1353.041.012)
12 AS 2301 IT (1327.040.034)

12 AS IT

12 AS 2301 IT (1327.040.059 MAN)

16 S 151

16 S 151 (1315.051.141)
16 S 151 (1315.051.760)
16 S 151 (1315.041.711)
16 S 151 (1315.051.947 IVECO)
16 S 151 (1315.051.989 RENAULT)

16 S 151 IT

16 S 151 IT (1315.041.719)

16 S 181

16 S 181 (1316.055.009)
16 S 181 (1316.055.139)
16 S 181 (1316. 055.200)

16 S 181 IT

16 S 181 IT (1316.046.102 1316.055.108 MAN)

16 S 221

16 S 221 (1316.051.196)
16 S 221 (1316.051.743)
16 S 221 (1316.051.935)
16 S 221 (1316.051.905 IVECO)

16 S 221 IT

16 S 221 IT (1316.041.103 1316.051.118 DAF TRUCKS)

16 S 251

16 S 251 (WSK 4130.065.212)

16 S 1650

16 S 1650 (1297 095 111 MAZ)

16 S 1820 TO

16 S 1820 TO (1341.002.054 COMESA-MAZ)
16 S 1820 TO (1341.002.074 KAMAZ)

16 S 1920

16 S 1920 TD (1342.001.001)
16 S 1920 TD (1367.001.030 IVECO)

16 S 2220

16 S 2220 TD (1356.001.031 IVECO)

16 S 2220 TO

16 S 2220 TO (1342.002.001 MAN)
16 S 2220 TO (1367.002.030 IVECO)

16 S 2225 TO

16 S 2225 TO (1367.031.012 IVECO)

16 S 2230

16 S 2230 TD (1356.001.040)

16 S 2231

16 S 2331 TD (1356.052.026)
16 AS 2231 TD (1328.042.009)

16 S 2520

16 S 2520 TO (1343.002.056)

16 S 2601 IT

16 AS 2601 IT (1328.040.024 / 1328.001.049)

4 WG

4 WG 160 (4656.054.117)
4 WG 200 (4644.024.146)

6 WG

6 WG 190 (4657.026.105)

ZF каталог – инновации для любого вида транспорта

Компания мирового уровня ZF считается одним из лидеров авторынка по производству техники. ZF каталог, представляет широкий ассортимент запчастей, для любого вида транспорта. Наиболее распространено применение данной продукции для легкового и коммерческого автотранспорта. Компания гарантирует высокое качество и надежность своей продукции.

Применение запчастей ZF на разных видах транспорта

Ассортимент запчастей, кроме систем и составляющих коробок передач, таких как zf 16 – механическая коробка передач, предназначенная для транспорта большой грузоподъемности — до 40 тонн или zf 9s1310 – 9-ти ступенчатая КПП для грузового автотранспорта средней грузоподъемности, включает в себя составляющие подвески, шасси и трансмиссии для различных видов автотранспорта:

  • легкового;
  • грузового и коммерческого — zf 16s151;
  • автобусов;
  • мотоциклов;
  • различной строительной техники.

Использование в легковом автотранспорте инноваций ЗФ повышает эффективность, безопасность и комфорт эксплуатации. Системы управления КПП ZF, применяемые на грузовом и коммерческом автотранспорте от 9-ти ступенчатой КПП zf 9s1310 до предназначенной для автомобилей большой грузоподъемности zf 16s181, в разы повышают эффективность их работы. Применяемые в пассажирском транспорте компоненты, делают его более привлекательным, а эксплуатацию более экономичной.Продукция гарантирует мобильность при эксплуатации любого вида транспорта в любых условиях.

Весь ассортимент продукции, от zf 2 до 16-ступенчатых КПП

Несмотря на то, что специализация выпускаемой продукции немецкого концерна довольно широка, наиболее распространено ее применение в легковом, грузовом и коммерческом виде транспорта. Каталог продукции, представленный на нашем сайте, на сегодняшний день, включает в себя следующие агрегаты и компоненты:

  • механические КПП для различного вида транспорта, в том числе zf 2 и КПП для более грузоподъемного транспорта zf 16s181;
  • автоматические КПП для легковых автомобилей и грузового автотранспорта;
  • сцепления;
  • гидроусилители руля;
  • ведущие мосты и системы подвески;
  • различные компоненты для промышленного транспорта, в том числе сцепления, тормоза и редукторы.

Все запчасти для ремонта механических и автоматических КПП, ГУР, насосов, а также масла всегда в наличии на нашем складе.

Почему стоит выбрать продукцию ZF

Данный немецкий концерн производит запчасти вот уже сто лет. Продукция компании широко распространена и используется ведущими мировыми производителями автотранспорта. Вековые традиции немецкого качества давно уже оценили миллионы пользователей.

Коробки передач и другие запчасти ZF применяются на автомобилях различной грузоподъемности и пассажирском транспорте российского производства. Сегодня комплектующими оснащены автомобили BMW, Iveco, MAN, Renault, Камаз, Урал. Какие преимущества дает использование в автомобилях КПП и других комплектующих немецкого производителя?

  • Экономия топлива. Благодаря более коротким ходам при переключении и оптимальному количеству ступеней, коробки передач, в том числе и zf 16s151 уменьшается расход горючего.
  • Облегчение работы водителя. Многоступенчатые коробки передач, такие как zf 16, позволяют реже переключать передачи.
  • Надежная работа в любых условиях.
  • Более комфортная и безопасная эксплуатация. Инновационные модели подвески обеспечивают плавный ход и улучшают управляемость.

Продукция немецкой компании – для тех, кто ценит качество, комфорт и надежность.

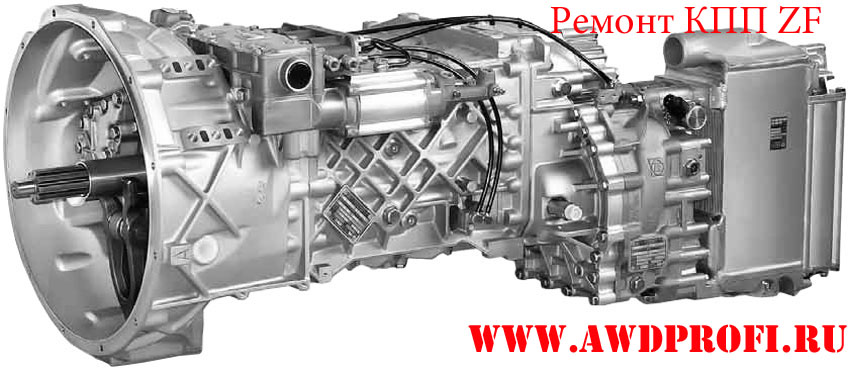

КПП ZF — между двигателем и колёсами

В цехах, где производятся КПП ZF

Сейчас сборочный завод ZF Friedrich-shafen AG – одно из крупнейших промышленных предприятий Германии. Одна из самых сильных сторон деятельности компании ZF – механические и автоматические коробки передач (КПП), которые здесь выпускаются для грузовых автомобилей и автобусов. Разработкой, испытаниями и доводкой КПП занимается исследовательский центр, находящийся рядом с аэродромом, с которого 90 лет назад поднимались первые дирижабли графа Цеппелина. Сложные испытательные стенды, на которых новые КПП ZF проходят многочасовые испытания, работают в автоматическом цикле без участия инженеров. Результаты тестов, по которым разрабатываются программы внесения изменений в конструкцию узлов и агрегатов, обрабатываются также в автоматическом режиме.

В производственной программе компании ZF три семейства КПП для коммерческого транспорта: механические представлены серией Eco, автоматические – AS-Tronic. Автоматические КПП ZF семейства Ecomat-2 предназначены для автомобилей специального назначения и автобусов.

Механические коробки передач выпускаются компанией ZF более 80 лет. Серия Есо признана многими автомобилестроительными компаниями, выпускающими грузовые автомобили всех категорий полной массой от 6 до 60 т.

«Автоматы» тоже не новинки на конвейере во Фридрихсхафене – первая серийная автоматическая коробка появилась здесь 40 лет назад.

В весе пера

Механические КПП ZF Ecolite (самые маленькие в семье ZF), предназначенные для установки на автомобили полной массой до 6 т, – самое новое семейство, последнее поколение. При его разработке использованы результаты длительных поисков конструкторов и технологов. Коробки рассчитаны на передачу крутящего момента в диапазоне 500…1050 Н·м. Модель S5-42 – 5-ступенчатая КП с диапазоном передаточных чисел 8,63…1,00 перекрывает диапазон крутящего момента от 300 до 600 Н·м. Шестиступенчатая коробка S6-36/2 наиболее активно работает с крутящим моментом в диапазоне 350…750 Н·м; другая 6-ступенчатая коробка 6S 850 имеет ряд 6,75…0,78 с одной повышающей передачей и работает с максимальным крутящим моментом 850 Н·м.

Все КПП ZF семейства Ecolite могут дополняться валами отбора мощности серии ZF PTO.

Коробки этого типа устанавливают, например, на автомобили IVECO Daily как обычные бортовые автомобили и фургоны, так и на специализированные, где необходимо использование валов отбора мощности для привода навесного оборудования.

Шестиступенчатая коробка ZF AS-Tronic Lite, которая на конвейере с 2005 г., стала автоматизированным вариантом механической коробки Ecolite. По массогабаритным характеристикам и ряду передаточных чисел коробки AS-Tronic Lite полностью соответствуют механическим аналогам, но передают больший крутящий момент – 1050 Н·м. Они предлагаются на малотоннажные автомобили в качестве опции.

Средневесы

Девятиступенчатые КПП ZF Ecomid – основная механическая трансмиссия среднетоннажных автомобилей полной массой до 16 т. Единственный представитель этого семейства – коробка 9S 75/109 – выпускается в двух версиях.

Ряд передаточных отношений первой – 12,73…1,00, а максимальный крутящий момент около 1100 Н·м. Ее устанавливают на автомобили, работающие в городах, коммунальном хозяйстве, в промышленном транспорте, на строительстве – одним словом, где нужен широкий диапазон рабочих скоростей.

Вторая версия имеет передаточные числа от 9,48 до 0,75 с повышающей передачей и крутящий момент более 1300 Н·м. Ее предназначение – работа на магистральных грузовиках, в составе тягача с прицепом или полуприцепом. «Сжатый» ряд передаточных чисел рассчитан на движение с относительно стабильной скоростью и на большие расстояния.

Двенадцатиступенчатая версия АКП ZF AS-Tronic Mid – автоматический «двойник» механической коробки Ecomid. Ее выпускают с двумя вариантами передаточных чисел: 12,79…1,00 или 10,33…0,81. При этом максимальное передающее усилие AS-Tronic Mid заметно превосходит возможности коробки Ecomid (1600 Н·м против 1300).

Управление коробкой может осуществляться автономно или интегрироваться в общую систему управления автомобилем на основе CAN-шины (CAN-шина – единая медная шина, к которой подключены все электронные компоненты автоматизированной системы управления двигателем, тормозами, подвеской. Образуется единая компьютерная управляющая и диагностическая сеть, контролирующая все основные агрегаты автомобиля). Таким образом, она связана с блоком управлением двигателем EDC и комплексом управления тормозами ABS/ASR.

Когда вес имеет значение

В семейство самых больших механических КПП ZF Ecosplit входят две модели – 12- и 16-ступенчатая. Первая предназначена для эффективной передачи крутящего момента в диапазоне 1200…2250 Н·м, а более мощная вторая передает до 2750 Н·м. Они выпускаются в версиях direct drive (DD) или overdrive (OD). За 25 лет выпуска коробок этой серии ими оснащено более 1 млн грузовых автомобилей. Шестнадцатискоростные КПП ZF выпускаются четырех типов: 16S151, 16S181, 16S221, 16S251. Коробка передач ZF Ecosplit состоит из 4-скоростного редуктора, делителя передач, установленного спереди, и планетарного демультипликатора, установленного сзади, который служит для удвоения числа передач для движения вперед с 4 до 8. Делитель передач еще раз удваивает эти 8 передач. Он имеет две передачи (низшую и высшую), используя пары шестерен постоянного зацепления – одну или две. Таким образом, коробка всего имеет 16 передач вперед с небольшой разницей передаточных отношений между соседними передачами и 2 – назад. Небольшая разница передаточных отношений соседних пар коробки Ecosplit позволяет выбрать оптимальный режим движения в экономичном диапазоне числа оборотов двигателя. Кроме того, это облегчает управление КП и снижает уровень шума.

При схеме переключения «два Н» каждая из 8 передач для движения вперед и задний ход имеет свое собственное положение, изображенное на схеме. Нейтральные положения на линиях 3…4-й и 5…6-й передач.

Передачи делителя (B или Н) предварительно выбираются переключателем, кран срабатывает при выжимании сцепления. Разные усилия сопротивления пружин позволяют водителю хорошо чувствовать процесс переключения.

Коробки передач Ecosplit третьего поколения отличаются универсальностью применения и совместимостью с большим числом дополнительных агрегатов. Их можно, например, совместить с гидромуфтами WSK 400 или 440 и со встроенным вторичным замедлителем. КПП ZF Ecosplit могут поставляться со встроенными системами замедления Interder-2. Коробки этого семейства, наиболее полно отвечающие условиям эксплуатации грузовых автомобилей отечественного производства, применяются на автомобилях Минского автомобильного и Минского колесных тягачей заводов, «Яровитах», КамаАЗах, УралАЗах.

Разрабатывая автоматические КП (АКП) для тяжелых грузовых автомобилей, компания ZF спроектировала агрегаты, совмещающие отработанную технологию производства трансмиссий и современные электронные средства управления. Семейство автоматических коробок передач для автомобилей полной массой более 16 т называется AS-Tronic. Их конструкция позволяет водителю в любой момент перейти с автоматического режима работы трансмиссии на ручной и обратно.

В семейство входят два типа КПП ZF – 12-ступенчатая 12 AS 2301 и 16-ступенчатая 16 AS 2601. Первая комплектуется с силовыми агрегатами мощностью до 450 л.с. и крутящим моментом до 2300 Н·м. Вторая позволяет передавать момент до 2600 Н·м и мощность до 550 л.с. Конструктивно обе коробки выполнены по схеме с двумя промежуточными валами, встроенным делителем и планетарным демультипликатором.

Электронный блок управления КП постоянно связан с системами EDC, ABS, ASR через шину управления CAN.

В зависимости от замысла конструктора и дизайнера управление трансмиссией может осуществляться либо обычным рычагом, комбинацией рычага и переключателя режимов или рычагом, установленным на рулевой колонке. Оно включает комплекс самодиагностики с отображением состояния трансмиссии и выбранной передачи на информационном дисплее.

Коробки можно комплектовать валами отбора мощности с приводом от сцепления или выходного вала КП. Их также можно дополнять интардером, развивающим тормозную мощность до 500 кВт. В интардере нет вспомогательного контура циркуляции охлаждающей жидкости, а для охлаждения гидравлической жидкости используется встроенный теплообменник.

Ecomat – коробка сама по себе

Марка Ecomat появилась в производственной программе компании ZF четверть века назад. Однако первые планетарные АКП появились еще в 1961 г. под маркой 2 НР 45. Новое поколение КПП ZF Ecomat 2 plus, появившееся пару лет назад, вобрало в себя все лучшее, что вносилось в конструкцию коробки за время ее эволюции.

Ecomat 2 plus – серия автоматических КП для автобусов полной массой до 28 т. В нее входят три ряда 4- (4НР), 5- (5НР) и 6-ступенчатых (6НР) агрегатов. Каждый из них включает три версии в зависимости от максимального передаваемого крутящего момента 1150, 1220 или 1600 Н·м. Механических аналогов «автоматы» Ecomat 2 plus не имеют. Шестиступенчатые коробки агрегатируются с двигателем, оснащенным электронной системой управления ЕЕС 12.

АКП конструктивно состоят из шести блоков, комбинация которых позволяет получать коробки с различными характеристиками. Это блоки гидротрансформатора, подачи масла, тормоза-замедлителя, планетарной передачи, отбора мощности и управления. Кроме этого коробки могут быть дополнены блокировочной муфтой и первичным тормозом-замедлителем.

Для управления АКП Ecomat 2 plus служит электронный блок EST 146/147. Это самообучающаяся система управления с расширенной программой технической диагностики и новым режимом управления «остановка – пуск». Блок способен распознать изменение внешних условий работы, исправить ошибки в процессе переключения режимов коробки, контролировать время прохождения процесса управления. Управление коробками осуществляется с помощью клавишного пульта, который можно устанавливать на панель приборов, в подлокотник кресла водителя или на отдельную консоль.

ZF (ЦФ), КПП ZF, раздаточные коробки ZF, КОМ ZF, запасные части ZF

Концерн ZF Friedrichshafen AGZahnradfabrik Friedrichshafen») — мировой лидер в производстве автомобильных комплектующих для трансмиссии, подвески и ходовой части. ZF — это 119 предприятий в 25 странах, с количеством сотрудников ок. 60.000 человек. Концерн ZF входит в число 15 крупнейших предприятий поставщиков автомобильных комплектующих.

История корпорация ZF насчитывает 90 лет, с момента своего существования компания постоянно развивается, создавая продукты улучшающие динамику движения, повышающие уровень безопасности, комфорта и рентабельности, а также уменьшающие расход топлива и количество вредных выбросов на транспорте: на суше, на воде и в воздухе.

На сегодняшний день клиентами ZF являются практически все мировые производители транспортной техники. Продукция ZF широко применяется на отечественных автомобилях, таких как КАМАЗ, ГАЗ, УРАЛ, МАЗ, ПАЗ, НЕФАЗ, ЛИАЗ, ВОЛЖАНИН, ВАЗ, УАЗ и др.

Коробка передач (КПП) ZF, раздаточная коробка ZF, коробка отбора мощности (КОМ) ZF
Запасные части КПП 16S151 спецификация: 1315. 051.712
Запасные части КПП 6S1000 спецификация: 1346.002.062
Запасные части КПП 9S1310 спецификация: 1324.001.048



П/ПНаименованиеНомерПримечание
1Коробка передач (КПП)ZF 6S700 TOКАМАЗ 4308, 43253
2Коробка передач (КПП)ZF 6S1000 TOКАМАЗ 4308, 43253, 43255
3Коробка передач (КПП)ZF 6S1200 BOавтобус НЕФАЗ 5297
4Коробка передач (КПП)ZF 6HP504 Cавтобус НЕФАЗ 5297
5Коробка передач (КПП)ZF 6HP602КАМАЗ 6560
6Коробка передач (КПП)ZF 6HP902 CКАМАЗ 6560
7Коробка передач (КПП)ZF 9S109/ 9S1310 ТОКАМАЗ 53605, 5308, 65115, 65116, 65117
8Коробка передач (КПП)ZF 9S1315 TOКАМАЗ 43114, 43118, 43253, 4326, 55111
9Коробка передач (КПП)ZF 12AS1930 TOКАМАЗ 5460
10Коробка передач (КПП)ZF 12AS1931КАМАЗ 5460, 5490
11Коробка передач (КПП)ZF 12AS1930 TDКАМАЗ 5460
12Коробка передач (КПП)ZF 16S1820 ТО/ 16S151КАМАЗ 5460, 6350, 6450, 6520, 65221, 65225
13Коробка передач (КПП)ZF 16S1821 TOКАМАЗ 6350, 6450, 6520, 65221, 65225
14Коробка передач (КПП)ZF 16S1822 TOКАМАЗ 43114, 43118, 43253, 4326, 55111
15Коробка передач (КПП)ZF 16S1825 TOКАМАЗ 65201, 6540
16Коробка передач (КПП)ZF 16S1650МАЗ 643008, 6430А8
17Коробка передач (КПП)ZF 16S2220МАЗ 6312A9
18Коробка передач (КПП)ZF 5S42ПАЗ, КАВЗ
19Раздаточная коробкаZF VG 1600/300КАМАЗ 6522, 65225
20Раздаточная коробкаZF VG 2000/300КАМАЗ 65225
21Коробка отбора мощности (КОМ)NH 1BКПП ZF
22Коробка отбора мощности (КОМ)NH 1CКПП ZF
23Установочный комплект КОМ6090 190 028КПП ZF
24Насос гидравлическийMiler 265/1КАМАЗ 5460, 6460, 65115
25Насос ГУР7685 955 138КАМАЗ 4308, 65115, 65117 с дв. Cummins ISBe

КПП ZF 9S 1310 — фото, характеристики, схема, описание

Технические характеристики КПП ZF серии 9S 1310

Модель 9 S 1110 TD / TO 9 S 1310 TO
Крутящий момент на входе макс, Нм1) 1100 1300
Передаточные числа
Передний ход 12,73 – 1,00 / 9,48 – 0,75 9,48 – 0,75
Задний ход 12,04 / 8,97 8,97
Тахометр электронный Z = 8
Монтаж2) Горизонтально слева, отход рычага для левост. или правост. рулевого управления
Переключение передач
Узел с 4 передачами Понижающая передача и задний ход с кулачк. муфтами
Демультипликатор Все другие передачи синхронизированы
Привод переключения передач
Узел с 4 передачами Механизм переключения передач с горизонтальным поворотным валом 3) со схемой переключения переключения двойное H и каскадное H
Демультипликатор Двойное H: переключение управляется пневматически и происходит автоматически 4) Каскадное H: переключение преселектором на рычаге переключения передач
Масса (без дополн. оборудования) прибл., кг 190
Количество масла
Для стандартного монтажа5) прибл., л Примерно 9,0 дм3
Сорт масла Согласно действующей спецификации смазочных материалов ZF TE-ML 02
  Примечания
  1. Ориентировочное значение (зависит от вида параметров транспортного средства, а также от условий эксплуатации).
  2. Здесь следует также учитывать директивы ZF для монтажа ступенчатых коробок передач (1203 765 910).
  3. Присоединение механизма переключения передач с горизонтальным поворотным валом может в значительной мере приспосабливаться к условиям монтажа в транспортном средстве.
  4. Требуемое давление воздуха = 6,2 до макс. 10 бар.
  5. Наклон коробки передач 0 до 3.
  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Замена масла

Для обеспечения надежности работы коробки передач следует соблюдать интервалы смены масла, указанные в спецификации!

Предотвращайте попадание масла в землю, грунтовые воды или канализацию. Собирайте вытекающее масло в надлежащую емкость и утилизируйте в соответствии с предписаниями по охране окружающей среды.

Принципиально: проводите смену масла после длительной поездки, пока трансмиссионное масло еще имеет рабочую температуру и консистенцию.

Прикасание к коробке передач или к трансмиссионному маслу может привести к ожогам!

Вывинтите резьбовые пробки маслосливных отверстий на коробке передач и слейте отработанное масло в подходящую емкость.

Очистите резьбовые пробки маслосливных отверстий, замените уплотнительное кольцо и затяните с указанным крутящим моментом.

Очистите резьбовую пробку. Очистите резьбовую пробку маслосливного отверстия с магнитным фильтром, замените уплотнительное кольцо и затяните с указанным крутящим моментом.

Заполните масло через отверстие для заполнения.

Уровень заполнения масла является правильным, если он достигает нижней кромки отверстия для заполнения или если масло уже вытекает из отверстия для заполнения.

  Проверка сцепления

Для гарантии определенного срока службы и работоспособности синхронизаторов непременным условием является безупречное разъединение сцепления. Тоже самое касается включения зависимых от сцепления механизмов отбора мощности.

Безупречное разъединение сцепления может быть проверено следующим образом:

Пустить двигатель на холостой ход и нажать на сцепление.

Не позже, чем через 20 секунд (в зависимости от массы маховика и температуры) медленно включить задний ход.

Если при этом раздается «скрежет» зубчатого зацепления механизма переключения передач (скрежет кулачков муфты включения), то необходимо отъюстировать или проверить сцепление.

  Удаление воздуха

Трансмиссионное масло нагревается при движении транспортного средства. Вследствие этого образовывается избыточное давление, которое необходимо постоянно стравливать через воздушный клапан.

Обращайте внимание на то, чтобы постоянно обеспечивалась работоспособность сапуна. Сапун должен быть чистым, крышка должна быть снята. Не поливать напрямую струей воды под напором (вода в коробке передач — опасность коррозии).

Транспортные средства, которые вследствие условий эксплуатации нужно часто чистить, обязательно должны оснащаться сапуном с шлангом. Такими являются, например, автоцистерны для сбора молока, бетоновозы и т.д.

Шланг должен быть проложен без изломов и петель. Конец шланга должен выходить в сухое пространство (например, в моторное отделение или в полость рамы).

Следите за тем, чтобы обеспечивалась работоспособность клапана. Воздушный клапан должен быть чистым и не закрытым пластмассовым колпачком.

  Техобслуживание компрессорной установки

В каждой компрессорной установке образуется конденсат. Чтобы конденсат, ржавчина и прочие загрязнения из воздушного ресивера не попадали в клапаны и рабочие цилиндры, требуется проводить регулярное техническое обслуживание компрессорной установки. Воздушный ресивер должен обезвоживаться еженедельно, зимой ежедневно.

Вместе с воздушным ресивером нужно обезвоживать также фильтр сжатого воздуха с водоотделителем, если он не работает автоматически. Соблюдайте при этом также данные производителя транспортного средства.

Ремонт КПП ZF и мостов в Калининграде

Авторизованная сервисная станция ZF в Калининграде — ООО «Евро Техник».  Ремонт КПП и АКПП ZF с гарантией.




  Немецкий концерн ЦФ Фридрихсхафен (ZF Friedrichshafen AG) – лидирующий  мировой разработчик и производитель механизмов привода, коробок передач, рулевого управления, мостов и других элементов ходовой части и трансмиссии легковых и грузовых автомобилей, дорожно-строительной, авиационной и судовой техники. Надежные коробки передач производства ZF устанавливаются на многие марки коммерческих автомобилей и автобусов – IVECO, DAF, MAN, Renault, VOLVO, КАМАЗ, МАЗ, Ford, Isuzu, Daewoo, ЛИАЗ. Широко распространены роботизированные КПП ZF семейства AS Tronic.  Современные и прогрессивные АКПП ZF TRAXON  отмечены многими автопроизводителями как лидеры в своем классе.

 Наши специалисты имеют соответствующую квалификацию, обучение и опыт работы, что позволяет им осуществлять ремонт коробок переключения передач и узлов трансмиссии марки ZF.  Коробка переключения передач ZF устанавливается на многие модели грузовых автомобилей, и позволяет их владельцам увереннее чувствовать себя на бездорожье: на стройплощадках, в карьерах и т. д.
  Компания «Евро Техник» выполняет ремонт любой сложности механических, роботизированных и автоматических КПП ZF с учетом всех требований производителя. У нас есть собственный склад оригинальных запасных частей ZF, позволяющий в сжатые сроки вернуть ваш автомобиль в работу. Тесные контакты с российским представительством ZF, службой контроля качества,  позволяют получать всю необходимую техническую документацию для ремонта узлов и агрегатов и обеспечить должный уровень качества услуги по ремонту и обслуживанию ваших КПП.  Весь комплекс ремонтных работ — от плановой замены масла КПП ZF и АКПП ZF до капитального ремонта  сложных коробок передач строительной и внедорожной техники — все по силам нашим сотрудникам!




Сервисная станция имеет ремонтный цех с современным высокотехнологичным оборудованием и диагностическими инструментами — это позволяет точно выявить неисправность и оперативно решить ее.   Срок гарантийного обслуживания составляет 12 месяцев.
  На запасные части купленные и установленные на нашем СТО действует скидка 10%.

Мы также предлагаем услугу забора, ремонта и доставки КПП заказчику при осуществлении капитального ремонта.

Контакты отдела ZF:

38-66-02, +7(963)299-97-84

[email protected]


8-ступенчатая автоматическая коробка передач — ZF

Для 8-ступенчатой ​​автоматической коробки передач ZF намеревается спроектировать и разработать совершенно новую концепцию зубчатой ​​передачи. Результатом стала революция в конструкции трансмиссии: концепция трансмиссии с 4 передачами, требующая всего 5 элементов переключения, из которых только два открыты на любой данной передаче. 8HP также требует не более 3 многодисковых сцеплений и 2 тормозов, что позволяет достичь большей степени эффективности, чем другие концепции. Благодаря тому, что на каждой передаче открываются только 2 элемента переключения, потери на сопротивление трансмиссии значительно снижаются.Этот эффект поддерживается за счет использования нового масляного насоса лопастного типа с параллельной осью. 4 Диапазон крутящего момента от 300 до 1000 Н · м делает 8HP идеальным партнером для всех заднеприводных и полноприводных моделей. От среднего сегмента до спортивных роскошных автомобилей, а также для всех типов внедорожников и внедорожников — его революционный дизайн всегда является эффективным и экономичным решением. Хотя 8HP имеет на 2 скорости больше, чем чрезвычайно успешный 6HP, размеры остались неизменными, а вес даже уменьшился на 3% до 87 кг (модульная система трансмиссии 8HP70), включая масло.В то же время общий разброс передаточного числа 7,0 гарантирует, что двигатель всегда находится в оптимальном рабочем диапазоне. Это приводит к улучшенному ускорению и снижению расхода топлива.

Созданный на основе действительно успешного продукта, он сочетает в себе динамику и комфорт с повышенной эффективностью, в том числе с точки зрения затрат. И он идеально оборудован для еще более строгих требований к расходу топлива и выбросам CO2. В модельном ряду автомобилей премиум-класса и среднего размера оптимизированное семейство продуктов 8HP позволяет снизить средний расход топлива еще на 3%.Выбросы CO2 снижаются в той же степени. Эти возможности также могут быть полностью перенесены на гибридные приводы. Между прочим, здесь еще не учтен дополнительный потенциал экономии за счет дополнительной оптимизированной функции остановки запуска. Для реализации этих нововведений инженеры ZF оптимизировали некоторые детали. Таким образом, снижение крутящего момента и оборотов двигателя еще больше снизило и без того очень низкие потери мощности. Существенными аспектами успеха являются более высокий разброс передаточных чисел и снижение давления в системе во многих областях.Еще один фактор — многодисковое разделение тормозов. Кроме того, усовершенствованные гасители крутильных колебаний позволяют быстрее обходить гидродинамическую передачу мощности и, следовательно, дополнительно снижать скорость. Таким образом, новый 8HP идеально подготовлен для использования с новыми двигателями (3-8 цилиндров), которые определят тенденцию на ближайшие годы.

Почему многие автопроизводители используют восьмиступенчатую автоматическую коробку передач ZF

Автомобиль Aston Martin DBS Superleggera. Toyota Supra. Альфа Ромео Джулия Квадрифольо.BMW M5. Jeep Grand Cherokee Trackhawk. Rolls-Royce Phantom. Хотя эти автомобили все разные, у них (и у многих других автомобилей) есть одно общее: восьмиступенчатая автоматическая коробка передач с гидротрансформатором ZF 8HP.

Впервые представленная в 2008 году, восьмиступенчатая коробка передач ZF заняла трансмиссионные туннели бесчисленных новых автомобилей, от больших американских грузовиков до компактных хэтчбеков и роскошных автомобилей класса люкс. В некоторых случаях заменяли даже трансмиссии с двойным сцеплением.По словам наших коллег из Car and Driver , только в 2017 году ZF продала невероятные 3,5 миллиона единиц. Как 8HP завоевала рынок? Что ж, он очень хорош во многих вещах.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Как Джейсон Фенске из Engineering Explained говорит в своем последнем видео выше, восьмиступенчатая коробка передач ZF была спроектирована так, чтобы выполнять множество различных функций в одном компактном корпусе.Он может быть тихим и хорошо себя вести в Ram 1500 или быстро реагировать на треке, когда он прикручен к новому M5. Его можно использовать в качестве трансмиссии, как в каждом новом Aston Martin, или установить прямо за двигателем, как в Giulia. Он также не больше, чем трансмиссии последнего поколения компании, несмотря на то, что у него больше передних передач. Это означает, что таким компаниям, как Dodge, не нужно разрабатывать совершенно новое шасси с большим туннелем для установки новой, большей коробки передач. Он также легче обычного двойного сцепления, что делает его еще более привлекательным.Он действительно проверяет все коробки.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Что нужно знать о 8-скоростной трансмиссии ZF

Блог »Что нужно знать о 8-скоростной трансмиссии ZF

Система трансмиссии играет одну из самых важных ролей в автомобиле.В конце концов, у вас может быть вся мощность двигателя в мире, но не имеет значения, если эта мощность не может быть передана на колеса.

ZF 8 Speed ​​заработала репутацию одной из лучших автоматических трансмиссий на рынке сегодня. Изготовленный немецким поставщиком ZF, он имеет долгую, богатую историю успеха в автомобильной промышленности как в производстве легковых, так и коммерческих автомобилей.


Как работает 8-ступенчатая коробка передач ZF?

Большинство автомобильных трансмиссий сосредоточены на улучшении передаточных чисел, чтобы повысить эффективность передачи мощности от двигателя к колесам.Трансмиссия ZF 8 Speed ​​использовала другой подход.

Вместо того, чтобы увеличивать диапазон работы коробки передач, ZF решила сосредоточиться на минимизации расхода топлива за счет снижения веса и повышения гибкости, разработав ее так, чтобы она была совместима с широким спектром типов транспортных средств.


Что делает 8-ступенчатую трансмиссию ZF превосходной?

Трансмиссия ZF 8 Speed ​​имеет исключительно положительную репутацию в автомобильной промышленности. Благодаря своей очень гибкой конструкции трансмиссия ZF может использоваться в огромном количестве моделей автомобилей, от дорогих спортивных автомобилей до роскошных седанов.

Трансмиссия ZF 8 Speed ​​может выдерживать максимальный выходной крутящий момент от 300 до 1000 ньютон-метров. Преобразователь крутящего момента можно даже заменить на электродвигатель, создав гибридный вариант, который по-прежнему будет нести значительную мощность.

Он совместим практически со всеми заднеприводными автомобилями и может работать с большинством полноприводных или полноприводных систем. 8-ступенчатую трансмиссию ZF можно легко интегрировать практически во все автомобили — будь то старая или новая модель.

Гидравлические функции в коробке передач позволяют даже ZF быть подходящим для конфигураций запуска / остановки двигателя, позволяя автомобилям значительно повысить свою топливную экономичность. Продуманная техническая конструкция коробки передач ZF также позволяет переключать передачи с несколькими передачами. Коробка передач ZF 8 Speed ​​может плавно переключать, например, с третьей на шестую передачу, обеспечивая мгновенное увеличение мощности автомобиля.

Вот почему эксперты придерживаются мнения ZF и заявляют, что он не хуже, если не лучше, чем модели трансмиссии с двойным сцеплением.


Какие производители используют 8-ступенчатую коробку передач ZF?

Если вы в последние несколько лет купили элитный автомобиль, велика вероятность, что в нем установлена ​​коробка передач ZF.

ZF был особенно популярен во многих автоматических седанах класса люкс и спортивных автомобилях. Производители Aston Martin, Chevrolet, Alfa Romeo, Dodge, Ford и BMW полагаются на трансмиссии ZF.

Вы никогда не подумаете, что есть что-то общее с Ford F-150 и Rolls Royce — но оба они часто содержат коробку передач ZF.


Как ухаживать за 8-скоростной трансмиссией ZF

Как и любой трансмиссии, ZF требует регулярного обслуживания трансмиссии, чтобы работать с максимальной производительностью. Чаще всего для правильной диагностики проблемы с трансмиссией требуется хотя бы частичная разборка трансмиссии.

С высококачественной коробкой передач, такой как ZF 8 Speed, последнее, что вам нужно, — это чтобы неопытный техник разобрал коробку передач ZF, а затем понял, что они не смогут собрать ее или устранить проблему.

Компания Automatic Transmissions R Us имеет большой опыт работы со всеми автомобильными трансмиссиями. Если у вас есть какие-либо опасения по поводу вашей трансмиссии или вы хотите запланировать обслуживание вашей коробки передач ZF, свяжитесь с нами сегодня! Чтобы узнать больше, позвоните команде Auto Trans по телефону (08) 9240 5449, отправьте электронное письмо по адресу [email protected] или отправьте нам запрос!

Почему многие автопроизводители используют 8-ступенчатую коробку передач ZF?

Что общего между Aston Martin Vantage, Jeep Track Hawk, Toyota Supra и почти всеми BMW? Все они используют восьмиступенчатую автоматическую коробку передач ZF 8HP.Но подождите, это еще не все. На самом деле, существует множество автомобилей разных размеров и из разных сегментов, в которых используется одна и та же трансмиссия или, по крайней мере, некоторые ее вариации. Но почему так много автопроизводителей предпочитают оснащать свои автомобили трансмиссией ZF?

Вездесущая АКПП ZF 8HP

По данным Car and Driver, в 2017 году ZF построила колоссальные 3,5 миллиона трансмиссий 8HP. Для тех, кто не в курсе, автоматическая трансмиссия 8HP, произведенная немецким производителем ZF, является одной из самых распространенных трансмиссий на автомобильном рынке.Известная своим плавным и быстрым переключением, восьмиступенчатая коробка передач ZF быстро находит применение во многих различных легковых, грузовых автомобилях и внедорожниках и даже заменяет более гоночную коробку передач с двойным сцеплением в качестве переключателя передач для спортивных приложений.

ZF 8HP Трансмиссия | ZF

Что делает восьмиступенчатую коробку передач ZF такой предпочтительной?

Когда дело доходит до проектирования и производства автомобиля, автопроизводители должны обращать внимание на функциональность и дизайн каждой детали, и, как вы понимаете, выбор правильной трансмиссии для работы чрезвычайно важен.К счастью, почтенная трансмиссия ZF 8HP доступна в продольной форме для заднеприводных и полноприводных применений, поэтому вы найдете ее во многих грузовых автомобилях и внедорожниках.

СВЯЗАННЫЙ: Является ли механическая коробка передач более надежной?

Кроме того, ZF 8HP универсален, поскольку он может выдерживать крутящий момент от 162 до 770 фунт-фут и совместим с различными задними или полноприводными конфигурациями, например, с центральным дифференциалом или даже с двухступенчатая раздаточная коробка.Кроме того, трансмиссия 8HP может даже оснащаться электродвигателем, который используется в некоторых приложениях BMW, вместо преобразователя крутящего момента, что делает ее очень гибкой и для гибридных применений. В частности, гибкость этой трансмиссии означает, что автопроизводители имеют более низкие затраты на разработку, когда они используют ее на разных платформах.

Jeep Grand Cherokee Trackhawk HPE1000 | Hennessey Performance

СВЯЗАННЫЕ С: взгляд изнутри на работу автоматической коробки передач

Трансмиссия ZF лучше трансмиссии с двойным сцеплением?

Еще в 2003 году Volkswagen R32 сделал трансмиссию с двойным сцеплением популярной, и с тех пор она широко используется в гоночных и экзотических автомобилях.И хотя она переключается очень быстро, она не такая плавная, как трансмиссия ZF 8HP, когда дело доходит до повседневного вождения. Когда-то многие критики думали, что DCT будет трансмиссией будущего, но теперь, почти 20 лет спустя, похоже, что трансмиссия ZF 8HP — это лучшая трансмиссия.

И это не слишком шокирует, учитывая, что ZF использует гидротрансформатор для более плавного включения и имеет возможность включать программы управления запуском. Добавьте к этому вышеупомянутую универсальность, а также меньший вес и более низкую стоимость производства, и мы сможем понять, почему многие автопроизводители со всего мира выбирают трансмиссию ZF 8 HP на большинстве своих платформ.

Вот почему коробка передач ZF 8HP может быть лучшей в бизнесе

В течение некоторого времени BMW довольно сильно полагалась на одну конкретную деталь для всего модельного ряда — блестящую 8-ступенчатую коробку передач. Трансмиссия ZF использовалась во всем, от серии 1 до X7, также известной как ZF 8HP. Эта автоматическая коробка передач с гидротрансформатором так популярна по нескольким очень важным причинам, и кто может лучше объяснить их все, чем Джейсон из Engineering Explained?

В своей последней загрузке ему довелось водить совершенно новый BMW X7, и, поскольку этот автомобиль оснащен различными вариациями коробки передач 8HP, ему, вероятно, пришла в голову идея объяснить, почему это лучший автоматический механизм переключения шестерен в мире. Мир.Этому смелому заявлению способствует ряд факторов. Основная причина, по которой эту коробку передач так любят, во многом связана с тем, как она переключает передачи, при этом переключение на повышенную и понижающую передачи происходит очень плавно.

Сегодня это может показаться неуместным, но до того, как появилась 8HP, автомобильная промышленность и покупатели / владельцы привыкли к другому способу переключения передач, нежели автоматика. Кроме того, агрегат ZF также более эффективен, а по скорости приближается к агрегатам с двойным сцеплением.Таким образом, ряд производителей автомобилей используют эти агрегаты, от BMW — конечно же — до Dodge, Alfa Romeo, Jaguar, Audi и даже Rolls-Royce.

Это настолько популярное устройство, что только в прошлом году ZF построила 3,5 миллиона устройств, чтобы не отставать от спроса. Последние итерации используются в высокопроизводительных автомобилях, таких как F90 M5, где переключение передач происходит так быстро, что вы легко можете спутать этот блок гидротрансформатора с коробкой передач DCT. Джейсон подробно рассказывает в видео ниже, так что вы можете посмотреть все, чтобы узнать пару новых вещей.

Обзор: трансмиссия ZF великолепна 8

Трансмиссия PowerLine 8 от ZF является новинкой для Северной Америки, но в настоящее время в Европе и Азии используется более 15 миллионов экземпляров. (Фото ZF)

ТОРОНТО, Онтарио. — Производители грузовиков средней грузоподъемности скоро получат новую трансмиссию, которую они должны добавить в свои книги данных.

В начале 2021 года немецкий поставщик автомобилей ZF Friedrichschafen AG представит PowerLine 8AP, восьмиступенчатую автоматическую трансмиссию с гидротрансформатором для средних и профессиональных применений с полной массой транспортного средства до 26000 кг (57000 фунтов).

PowerLine 8AP был официально представлен на рынке Северной Америки в середине 2018 года, а год спустя был продемонстрирован редакторам отраслевой прессы на мероприятии в Транспортном исследовательском центре недалеко от Ист-Либерти, штат Огайо. Для нас это ново, но более 15 миллионов экземпляров этой трансмиссии эксплуатируются в легковых автомобилях (оснащенных уменьшенной версией 8HP) по всей Европе и Азии.

8AP — это «усиленная» версия той же платформы. ZF заявляет, что базовая конструкция трансмиссии практически не изменилась при ее расширении для использования в грузовых автомобилях классов 3-8, за исключением обеспечения некоторой дополнительной прочности.

ZF до сих пор не сообщила, какой производитель грузовиков первым выйдет на рынок с PowerLine 8AP.

Коробка передач может похвастаться впечатляющими характеристиками и функциями, но производительность, вероятно, будет ее самой продаваемой особенностью. ZF заявляет, что трансмиссия обеспечивает на 30% лучшее ускорение, чем другие автоматические трансмиссии, и преимущество в весе на 45% — PowerLine 8 весит всего лишь 328 фунтов (149 кг).

«PowerLine по крайней мере — но не почти — по крайней мере на 10% лучше по топливу, чем любой конкурентный продукт в том же применении», — сказал Андре Коль, менеджер по развитию бизнеса ZF в Северной Америке, представляя продукт.

Коль также отметил, что трансмиссия готова к тому, о чем будут просить OEM-производители с точки зрения соблюдения ожидаемых норм выбросов ПГ Фазы II. Например, он имеет встроенную функцию помощи при остановке / пуске, которая отключает и запускает двигатель, когда вы находитесь на светофоре.

«Мы встраиваем аккумулятор в трансмиссию, чтобы помочь при повторном запуске», — сказал он.

При запуске он запускается на первой или второй передаче, в зависимости от нагрузки, и пропускает переключение, когда представится возможность.Он имеет функцию нейтрального холостого хода, которая отключает преобразователь крутящего момента, чтобы снять нагрузку с двигателя, когда грузовик не движется. Передаточное число варьируется от 4,89 на первой до 0,64 на восьмой, что похоже на двойную или, может быть, тройную повышающую передачу. У восьми шестеренок есть много свободы для любых условий вождения, и ZF действительно сказала, что экономия топлива была основным фактором в процессе разработки.

Он также оснащен двойными крутильными амортизаторами, которые помогают при понижении мощности трансмиссии. Они больше распространены на шоссейных автомобилях класса 8, но Коль говорит, что снижение скорости приближается к средней нагрузке как часть решения фазы 2 по выбросам парниковых газов.Также имеется блокирующая муфта на первой передаче для повышения энергоэффективности. В PowerLine 8 преобразователь крутящего момента используется только для запуска и остановки грузовика.

Что касается технического обслуживания, то вы получаете «лучшие в своем классе» увеличенные интервалы замены масла, и Коль сказал, что масляный фильтр пригоден «на весь срок службы». Он также имеет полностью интегрированный блок управления внутри корпуса без внешних датчиков или проводов. Это должно помочь с долговечностью.

Во время демонстрационного мероприятия в июне я управлял двумя грузовиками, оснащенными PowerLine 8, и одним «базовым» грузовиком для сравнения.Это было впечатляюще.

Несколько кругов по трассе

Driving the PowerLine 8 очень хорошо доказал все, что Коля сказал во время своей презентации.

При остановке на первой передаче трансмиссия переключается на ложную нейтраль. Интерфейс переключателя показывает, что он включен, но двигатель свободно работает на холостом ходу. Гидротрансформатор включается только тогда, когда вы нажимаете на дроссельную заслонку, поэтому вам не нужно стоять на педали тормоза, чтобы он не откатился. Запуск впечатляюще плавный, а переключение на повышенную передачу почти незаметно.Вы буквально не чувствуете переключения передач трансмиссии. Вы можете сказать, что переключения происходят, по звуку двигателя, но они очень быстрые и действительно плавные, и при разгоне никогда не бывает запаздывания крутящего момента.

Пониженные передачи были чуть заметнее. Но из-за более близкого соотношения между восемью передачами трансмиссии PowerLine по сравнению с базовой шестиступенчатой ​​трансмиссией переключение передач было не таким резким. Водители обязательно оценят это в конце долгого дня.Многие из людей, которые будут эксплуатировать эту трансмиссию, не будут обладателями CDL и более привыкли к автомобильному ощущению, которое она дает.

Я проехал несколько кругов по трассе и разогнал грузовики. Один грузовик был загружен полной массой 37 000 фунтов, а другой был пуст. Более легкий, естественно, набирал скорость быстрее, но груженый грузовик не сильно отставал. Ускорение было, как и обещал Коль. На высшей передаче среда вождения была довольно тихой, потому что двигатель работал на очень низких оборотах.

Трансмиссия PowerLine отлично справилась с выбором правильной передачи в переходных условиях вождения и в непрерывных режимах. Я практически не заметил, чтобы он охотился, клевал или не догадывался о его выборе. В настоящий момент казалось, что все идет на правильной передаче.

Функция «стоп-старт» трансмиссии особенно интересна, поскольку устройство автоматически и плавно переходит из режима движения в нейтральное положение через три секунды — например, при остановке на светофоре. Это уменьшает крутящий момент, который производит трансмиссия, и, как следствие, количество топлива, которое двигатель должен сжигать, чтобы поддерживать эти уровни крутящего момента.Инженеры ZF говорят, что средний автопарк, занимающийся доставкой в ​​город и город, может добиться увеличения экономии топлива до 5% благодаря этой единственной функции.

Кроме того, с опциональными функциями прогнозируемого переключения передач, движения под парусами и остановки-старта, Powerline готова как для работы профессионального парка сегодня, так и для гибридных электрических трансмиссий в будущих грузовиках с нулевым или почти нулевым уровнем выбросов. «Парусный спорт» — это термин ZF, когда трансмиссия автоматически переключается на нейтральную передачу при понижении для экономии топлива.

Самая замечательная часть демонстрационной поездки произошла во время бездорожья на участке TRC с холмом с уклоном 23%. Груженый грузовик прошел прямо по этому склону с полной остановки внизу. Он также грамотно управлял запуском с точки на полпути вверх. Он даже сумел переключиться с первой на вторую на одном из моих спусков в гору, при этом с самого начала был задействован полный газ.

Водители не увидят много таких холмов в реальном мире, но приятно знать, что трансмиссия может справиться с ними с очень небольшими усилиями.

Я управлял трансмиссией PowerLine три года назад на полутонном пикапе Dodge Ram во время пресс-конференции в Германии. В то время я не знал, что трансмиссия может быть увеличена до среднего веса до 57 000 фунтов. Оглядываясь назад, можно сказать, что трансмиссия показала себя замечательно как в пикапе в 2016 году, так и в Peterbilt в 2019 году.

Дополнительные функции Powerline
  • Входной крутящий момент до 1000 фунт-футов
  • Интерфейс двухстороннего ВОМ с приводом от двигателя 485 фунт-фут
  • Запатентованная восьмиступенчатая коробка передач и интеллектуальная система переключения передач с пропуском переключения передач для улучшения характеристик разгона до 30%
  • Интеллектуальные программные функции, такие как адаптивная пусковая передача, управление нейтральным холостым ходом, переключение передач с несколькими пропусками, режим маневрирования, стоп-старт и многое другое.
  • Показатели топливной эффективности обеспечивают значительную экономию более чем на 10% по сравнению с доступными автоматическими коробками передач
  • На 45% легче сопоставимых продуктов
  • 328 фунтов(149 кг) сухой вес

завод BMW в Спартанбурге купить трансмиссии завода ZF

ЗАКРЫТЬ

Несмотря на спад производства в 2018 году, производство BMW в Спартанбурге пятый год подряд лидирует по объемам автомобильного экспорта в стране. The Greenville News

Две крупные немецкие автомобильные компании договорились, что их дочерние компании в США будут вести дела друг с другом прямо здесь, в Южной Каролине.

В отдельных заявлениях в пятницу ZF и BMW подтвердили, что завод ZF в округе Лоренс — единственное предприятие немецкого автомобильного поставщика.Сайт S. для производства трансмиссий — в какой-то неназванный момент в будущем начнет поставлять трансмиссии на завод BMW в округе Спартанбург.

Это важный шаг для компании BMW, которая до сих пор поставляла все свои силовые агрегаты в Европу.

«Это положительное развитие событий для ZF и сообщества, и, безусловно, окажет положительное влияние на север штата», — сказала The Greenville News пресс-секретарь ZF Эшли Ван Хорн. «Мы по-прежнему благодарны сотрудникам и партнерским отношениям в той области, которая нас поддерживает.»

Техник в Германии работает над прототипом усовершенствованной 8-ступенчатой ​​автоматической коробки передач ZF. Поставщик автомобилей, получивший от BMW заказ на этот продукт на миллиарды долларов, начнет производство на своем заводе в Саарбрюккене в 2022 году. Производство в Южной Каролине. для завода BMW в Спартанбурге последует, ZF объявил в пятницу, 5 апреля 2019 г. (Фото: Ирис Мария Маурер / ZF)

«Отличные новости для Южной Каролины!» — написал Скай Фостер, менеджер по корпоративным коммуникациям завода BMW в Спартанбурге, в электронном письме.

Automotive News впервые сообщило в прошлом месяце, что BMW серьезно рассматривает вопрос о поставке трансмиссий в США. Председатель совета директоров BMW Харальд Крюгер сообщил журналистам на автосалоне в Женеве, что его компания ведет переговоры с «одним поставщиком» о трансмиссии для США

ПОДДЕРЖКА МЕСТНОЙ ЖУРНАЛИСТИКИ

Подпишитесь на The Greenville News всего за 3 доллара. в течение первых трех месяцев.

ZF казался очевидным выбором, поскольку у компании есть огромный завод всего в 22 милях от участка BMW, недалеко от линии Спартанбург-Гринвилл. Компания из Фридрихсхафена, Германия, также уже поставляет BMW трансмиссии со своих немецких заводов.

Сделка, о которой было объявлено в пятницу, обойдется ZF в «двузначные» миллиарды, сказал Ван Хорн.

Купить фото

ZF Friedrichshafen AG, у которой есть завод в Грей-Корт, сообщила, что операционная прибыль и продажи увеличились в прошлом году. (Фото: Штатное дело )

«Эта коммерческая победа — самый крупный заказ в истории ZF», — говорится в заявлении генерального директора ZF Вольф-Хеннинг Шайдер.

Компания BMW заказала новейшую 8-ступенчатую автоматическую коробку передач ZF, компонент, который ZF разработал для работы с традиционными автомобилями, работающими на топливе, а также с электрическими и гибридными автомобилями.

«Эта коммерческая победа — самый крупный заказ в истории ZF».

Вольф-Хеннинг Шайдер, генеральный директор ZF Friedrichshafen

Майкл Ханкель, член правления ZF, отвечающий за технологии трансмиссии и электронную мобильность, сказал в заявлении компании, что «модульная конструкция» трансмиссии обеспечивает гибкость, особенно когда BMW пытается снизить выбросы парниковых газов.

«Кроме того, возможность легко переключаться с одного варианта трансмиссии на другой позволяет нашему заказчику гибко реагировать на требования рынка», — сказал Ханкель.

ZF будет производить коробки передач для заводов BMW в Европе, Китае и США. Завод, на котором работает 11 000 человек, является крупнейшим в мире для BMW.

Производство нового внедорожника BMW X7 серии

началось на заводе BMW Group в Спартанбурге в начале декабря 2018 года. BMW X7 будет производиться вместе с BMW X5 и X6 на одной сборочной линии.(Фото: предоставлено)

Ван Хорн и Фостер не знали расписания, когда завод ZF в США начнет поставки BMW. Однако в заявлении поставщика говорилось, что это произойдет через несколько лет. Согласно заявлению компании, первая площадка для серийного производства новых коробок передач будет на заводе ZF в Саарбрюккене в 2022 году.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
